Порядок работы 6 цилиндрового двигателя для V и W образного, рядного и оппозитного вариантов.

Многие автолюбители особо не задумываются над тем, какой порядок работы шестицилиндрового двигателя у их машины, полностью удовлетворяясь тем фактом, что он вообще функционирует. Однако бывают моменты, когда мотор авто начинает давать сбои, что может выражаться в совершенно разных симптомах. А для адекватной оценки ситуации любому водителю просто необходимо знать азы устройства своего автомобиля. В частности, абсолютно не лишним будет ознакомиться с порядком работы цилиндров двигателя внутреннего сгорания (ДВС) различной конструкции.

Содержание

Что значит порядок работы цилиндров двигателя?
Рабочий цикл двигателя
Порядок работы шестицилиндрового двигателя в зависимости от вида
Рядный ДВС
V-образные двигатели
Оппозитный двигатель

Что значит порядок работы цилиндров двигателя?

Чтобы понять, что такое порядок работы цилиндров, следует немного углубиться в технические нюансы конструкции ДВС. Работа поршневой системы происходит за определённое количество тактов – 2 или 4. Тактом называют один из этапов полного цикла подачи топливовоздушной смеси в цилиндр, её сгорания и удаления выхлопных газов.

В результате, под действием хода поршня, на который оказывают давление расширяющиеся газы воспламенившегося топлива, проворачивается коленчатый вал. В двухтактных моторах полный рабочий цикл происходит за один оборот коленвала, а в четырёхтактных – за два. При этом в разных цилиндрах такты не совпадают, то есть, цилиндры работают вразнобой.

Это необходимо для того, чтобы крутящее усилие на коленвал передавалось более равномерно, а не рывками.

Если бы все цилиндры работали в одинаковом такте, то коленвал, а за ним и кардан, и колёса, вращались бы не плавно, а частыми быстрыми рывками. Это приводило бы к ускоренному износу узлов и механизмов, а также не самым лучшим образом отражалось бы на комфорте передвижения.

Последовательность чередования одинаковых тактов в различных цилиндрах ДВС и называют порядком их работы. Зависит он от ряда условий:

Тип расположения цилиндров в двигателе – в один ряд, или в два ряда. Второй вариант ДВС в поперечном разрезе напоминает латинскую букву V, поэтому его называют V-образным.
Конструктивные особенности распредвала, отвечающего за ход впускных и выпускных клапанов.
Тип коленчатого вала.
Число цилиндров. Существуют самые разные варианты моторов, имеющие их в количестве от 1 до 16 штук.

В зависимости от сочетания перечисленных факторов, разные цилиндры по-разному включаются в работу, беспрерывно вращая коленвал.

Справка. В настоящее время на автомобили устанавливаются ДВС с числом цилиндров от 2 до 16. В недалёком прошлом можно было встретить и одноцилиндровые микролитражки, но сегодня подобными моторами оснащают в основном лёгкие скутеры. Среди примеров двухцилиндрового авто – отечественная «Ока». Шестнадцатицилиндровые двигатели обычно ставят на гоночные спорткары и мощные авто премиум-класса.

Рабочий цикл двигателя

Рабочий цикл ДВС, он же «цикл Карно» – это чередование фаз газораспределения. Его работа состоит из следующих этапов:

Распределительный вал, вращаясь, открывает впускной клапан, и в цилиндр нагнетается топливовоздушная смесь из карбюратора.
Затем впускной клапан закрывается, а топливо воспламеняется электрической искрой от свечи зажигания.
В камере сгорания происходит микровзрыв, энергия которого толкает расположенный в нём поршень, соединённый с коленвалом. Поршень вращает коленчатый вал, а тот посредством трансмиссии (сцепление, кардан) передаёт крутящее усилие на ходовую часть.

Далее распредвал открывает выпускной клапан, и продукты сгорания топлива удаляются через выхлопной коллектор.

После этого весь цикл повторяется снова.

Главное условие работы цилиндров состоит в том, что действовать они должны вразнобой, а не по порядку. То есть, недопустимо, чтобы такты чередовались по очереди от 1 до 4 или, к примеру, до 16 цилиндра.

Конечно, это правило не распространяется на двухцилиндровые ДВС, наподобие тех, что ставятся в «Оке». Но вот уже трёцилиндровые моторы работают по схеме 1-3-2. То есть, крутящее усилие на коленвал сначала передаёт поршень 1-го, затем 3-го, а уже потом 2-го цилиндра.

Порядок работы шестицилиндрового двигателя в зависимости от вида

Разные виды двигателей внутреннего сгорания могут иметь различный порядок работы, даже при одинаковом числе цилиндров.

Рядный ДВС

Отличительной чертой однорядного двигателя является расположение всех цилиндров в один ряд. Количество их может составлять от 2 до 6, но наиболее распространённый вариант – это 4 цилиндра. Подобные типы ДВС, в частности, ставятся на отечественные автомобили «АвтоВАЗа» и «ГАЗа».

Шестицилиндровые «однорядники» можно встретить на БМВ и прочих авто высокого класса. Их работа может происходить по одной из трёх возможных схем:

1-4-2-3-6-5;
1-5-3-6-2-4;
1-3-5-6-4-2 – также отступление от правила неочерёдности (5–6).

V-образные двигатели

Эта конструкция силового агрегата позволяет размещать цилиндры в два ряда, напротив друг друга. Подобная схема нашла широкое применение не только в автомобилестроении, но и в авиационных и корабельных двигателях. Основное преимущество V-образных ДВС состоит в их компактности, что особо актуально для мощных многоцилиндровых моторов.

Ряды цилиндров в них установлены под некоторым углом относительно друг друга: 45^о, 90^о, 120^о. Для установки в автомобили выпускаются 6…16-цилиндровые силовые агрегаты подобной конфигурации.

Одним из вариантов являются и W-образные ДВС, представляющие, по своей сути, спаренные традиционные V-образные моторы.

Принцип работы подобных силовых агрегатов состоит в последовательном вращении коленвала поршнями из противоположных рядов.

Пример. На «Феррари» традиционно устанавливается V-образная восьмёрка, где цилиндры имеют следующую нумерацию: с 1-го по 4-й включительно – левый ряд, а с 5-го по 8-й – второй ряд. Порядок работы такого мотора схематично выглядит таким образом: 1-5-3-7-4-8-2-6.

Оппозитный двигатель

Оппозитный ДВС представляет собой конструкцию, в которой цилиндры располагаются попарно, друг напротив друга. Но, в отличие от V-образного расположения, угол между ними составляет 180^о. Другая их отличительная черта – противоположные поршни совершают зеркальное движение, одновременно достигая нижней и верхней крайних точек.

Подобные конструкции традиционны для многих японских автомобилей, в частности, очень их «любят» конструкторы компаний «Субару» и «Хонда». В Европе они устанавливались на «Фольксваген-жук», некоторые модели «Порше», БМВ, «Альфа Ромео», «Феррари». Также оппозитники ставили на советские мотоциклы «Урал» и «Днепр».

Порядок работы оппозитной установки с углом расположения «шеек» коленчатого вала 60° выглядит следующим образом: 1-4-5-2-3-6 для шестицилиндровой модификации.

Автолюбитель, который знает принцип работы двигателя своего железного коня, может, при необходимости, самостоятельно производить регулировку его работы. Например, сможет выставить зажигание, либо отрегулировать зазор клапанов.

Шестицилиндровый V-образный двигатель. Как работают цилиндры двигателя Порядок работы 4 цилиндрового двигателя 1.6 митсубиси

Порядок работы многоцилиндрового двигателя

зависит от типа двигателя (расположения цилиндров) и от количества цилиндров в нем.

Чтобы многоцилиндровый двигатель работал равномерно, такты расширения должны следовать через равные углы поворота коленчатого вала (т. е. через равные промежутки времени). Для определения этого угла продолжительность цикла, выраженную в градусах поворота коленчатого вала, делят на число цилиндров. Например, в четырехцилиндровом четырехтактном двигателе такт расширения (рабочий ход) происходит через 180° (720: 4) по отношению к предыдущему, т. е. через половину оборота коленчатого вала.

Другие такты этого двигателя чередуются также через 180°. Поэтому шатунные шейки коленчатого вала у четырех цилиндровых двигателей расположены под углом 180° одна к другой, т. е. лежат в одной плоскости. Шатунные шейки первого и четвертого цилиндров направлены в одну сторону, а шатунные шейки второго и третьего цилиндров — в противоположную сторону. Такая форма коленчатого вала обеспечивает равномерное чередование рабочих ходов и хорошую уравновешенность двигателя, так как все поршни одновременно приходят в крайнее положение (два поршня вниз и два вверх).

Последовательность чередования одноименных тактов в цилиндрах называют порядком работы двигателя. Порядок работы четырехцилиндровых отечественных тракторных двигателей 1-3-4-2. Это означает, что после рабочего хода в первом цилиндре следующий рабочий ход происходит в третьем, затем в четвертом и, наконец, во втором цилиндре. Определенная последовательность соблюдается и в других многоцилиндровых двигателях.

При выборе порядка работы двигателя конструкторы стремятся равномернее распределить нагрузку на коленчатый вал.

Одноименные такты у четырехтактного шестицилиндрового двигателя совершаются через поворот коленчатого вала на 120°. Поэтому шатунные шейки расположены попарно в трех плоскостях под углом 120°. У четырехтактного восьмицилиндрового двигателя одноименные такты происходят через 90° поворота коленчатого вала и его шатунные шейки расположены крестообразно под углом 90° одна к другой.

В восьмицилиндровом четырехтактном двигателе за два оборота коленчатого вала совершается восемь рабочих ходов, что способствует его равномерному вращению.

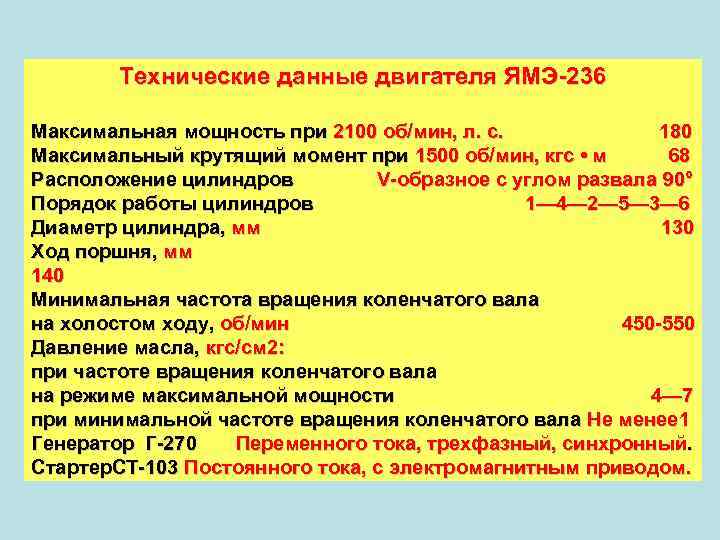

Порядок работы восьмицилиндровых четырехтактных двигателей 1- 5-4-2-6-3-7-8, а шестицилиндровых 1-4-2-5-3-6.

Зная порядок работы цилиндров двигателя, можно правильно распределить провода по свечам зажигания, присоединить топливопроводы к форсункам и отрегулировать клапаны.

22 Силы и моменты, действующие в кмш одноцилиндрового двигателя

При такте «сгорание-расширение» сила Р1, приложенная к поршневому пальцу, слагается из двух сил:

силы P давления газов на поршень

силы инерции Pи (сила инерции переменна по величине и направлению)

Суммарную силу P1 разложить на можно две силы: силу S, направленную вдоль оси шатуна, и силу N, прижимающую поршень к стенкам цилиндра.

Силу S перенесем в центр шатунной шейки, а к центру коленчатого вала приложим две равные силе S и параллельные ей силы S1 и S2. Тогда совместное действие сил S1 и S создаст (на плече R) крутящий момент, приводящий во вращение коленчатый вал, а сила S2 нагрузит коренные подшипники и через них будет передаваться на картер двигателя.

Разложим силу S2 на две перпендикулярно направленные силы N1 и Р2. Сила N1 численно равна силе N, но направлена в противоположную сторону; совместное действие сил N и N1 образует момент Nl, который стремится опрокинуть двигатель в сторону, обратную вращению коленчатого вала. Сила P2 численно равная силе Р1, действует вниз, а сила Р действует на головку цилиндра вверх, т.е. в противоположную сторону. Разность между силами Р и P1 представляет собой силу инерции поступательно движущихся масс Ри. Наибольшей величины эта сила достигает в момент изменения направления движения поршня.

Вращающиеся массы шатунной шейки, щек кривошипа и нижней части шатуна создают центробежную силу Рц, направленную по радиусу кривошипа в от сторону центра вращения.

Таким образом, в кривошипно-шатунном механизме одноцилиндрового двигателя, кроме крутящего момента, возникающего на коленчатом валу, действует ряд неуравновешенных моментов и сил, как то:

реактивный, или опрокидывающий, момент Nl, воспринимаемый опорами двигателя через картер

сила инерции поступательно движущихся масс Ри, направленная по оси цилиндра

центробежная сила вращающихся масс Рц, направленная по кривошипу вала

Боковая сила N достигает наибольшей величины при расширении газов, когда поршень прижимается к левой стенке цилиндра, чем и объясняется ее обычно больший износ.

Обычно автовладельцы не задумываются о порядке активности цилиндров двигателя своего автомобиля, ограничиваясь знанием числа таковых. И в большинстве случаев просто нет необходимости углубляться в такие технические детали. Но информация о работе цилиндров оказывается полезной, когда нужно, например, выставить зажигания или отрегулировать клапана, в других ситуациях самостоятельной наладки и ремонта, когда нужно починить автомобиль без возможности добраться до СТО, или просто при желании сделать все самому.

Далее мы узнаем, каков порядок работы 4-цилиндрового двигателя, и выясним последовательность для некоторых других компоновок.

Теория работы ДВС

Общий принцип функционирования двигателей на бензине или дизтопливе известен, пожалуй, всем – топливо, сгорая в цилиндрах, создает давление газов, которые толкают поршни, и далее усилие преобразуется в крутящий момент, идущий на колеса.

Для того, чтобы двигатель работал равномерно, сгорание топлива происходит не во всех цилиндрах одновременно, а в определенном порядке. За его соблюдение отвечают:

конструкция газораспределительного механизма;
углы между кривошипами коленвала автомобиля;
расположение цилиндров – V-подобное или рядное;
устройство системы зажигания для бензиновых авто, и ТНВД – у дизельных.

Как проходит рабочий цикл

Весь процесс впрыска топлива, его зажигания, работы поршней и выброса отработанных газов называется «рабочим циклом». Рассмотрим его на примере бензинового четырехтактного ДВС, стандартного для множества легковых автомобилей.

Цикл, как видно из названия, делится на четыре такта работы:

Впуск.

В этом состоянии впускной клапан в открытом состоянии, выпускной, наоборот, закрыт, поршень идет в нижнем направлении, в цилиндр попадает подготовленная топливовоздушная смесь.

Сжатие.

Все клапаны цилиндра закрыты, а поршень двигается вверх и сжимает впрыснутую ранее смесь до заданных параметров.

Рабочий ход.

Клапаны по-прежнему открыты, смесь поджигается, образуя газы. Их давление начинает двигать поршень вниз, а последний вращает коленвал.

Выпуск.

По завершению рабочего хода клапан выпуска открывается, коленвал двигает поршень вверх, и тот вытесняет отработанные газы в выпускной коллектор.

Иллюстрация процесса:

Интересно: у дизельного двигателя цикл иной. При впуске всасывается только воздух, а горючее впрыскивается посредством ТНВД уже после сжатия воздушной массы в цилиндре. Контактируя с разогретым от сжатия воздухом, дизтопливо воспламеняется.

Чтобы обеспечить стабильную и непрерывную работу, горючее в цилиндрах (иногда называемых «горшками») воспламеняется в особой последовательности. Порядок работы двигателя должен соблюдаться, чтобы создавалось равномерное действие на коленвал.

Очередность цилиндров

Цилиндры имеют номера, в документации их описывают в формате A-B-C-D, где вместо букв указывается цифровое обозначение. Порядок нумерации начинается со стороны цепи или ремня ГРМ – с самого удаленного от коробки передач цилиндра. Тот, что носит номер 1, называется главным.

Важно: если цилиндры работают последовательно, они не должны быть расположены рядом. Именно с учетом этого условия производители моторов разработали определенные схемы порядка чередования тактов.

Цилиндры оснащены клапанами, через которые осуществляется впуск и выпуск газов. Клапанами управляет специальное устройство – распределительный вал, на поверхности которого особым образом расположены специальные кулачки. Именно их расположение отвечает за порядок работы: профиль кулачка и его высота влияет на моменты закрытия-открытия, величину сечения прохода для газов, а также на то, как будет двигаться клапан в зависимости от текущего угла коленвала.

Один из вариантов распредвала:

Коленвал:

Цикл стандартного ДВС на 4 такта проходит за 2 оборота, или за 720 градусов (360 и 360). Расположенные на валу «коленца» смещены на некоторый угол таким образом, чтобы усилие с поршней двигателя постоянно передавалось на вал. Упомянутый угол – величина, зависящая от модели двигателя, тактности такового, и количества цилиндров.

Рассмотрим типичный порядок у некоторых двигателей.

Рядный 4-цилиндровый

Существует две популярные компоновки таких ДВС:

рядная;
оппозитная.

Первое означает расположение цилиндров последовательно, в один ряд, а поршни мотора вращают общий коленвал. Двигатели нередко описывают сокращением I4 или L4, можно также встретить название Inline 4 и вариации. Инженеры располагают цилиндры и вертикально, и под некоторым углом – в зависимости от конструкции двигателя.

Пример блока цилиндров:

Эта цилиндровая компоновка получила широкое распространение в массовых моделях автомобилей, а также в тех транспортных средствах, где важна простота обслуживания и ремонта – внедорожниках, машинах, предназначенных для работы в такси, и т.д.

Кривошипы 1 и 4 цилиндров в конструкции коленвала рядного четырехцилиндрового двигателя расположены под углом 180 град., и под углом 90 – к кривошипам цилиндров 2 и 3. Чтобы создать оптимальное соотношение движущих сил, действующих на кривошипы, двигатели действуют в последовательностях:

система 1–2–4–3 – менее популярная;
основной вариант 1–3–4–2.

Из отечественных автомашин порядок работы четырехцилиндрового двигателя второго вида использован, к примеру, в продукции концерна ВАЗ, а первый актуален для некоторых двигателей ЗМЗ.

4-цилиндровая оппозитная компоновка

В таком моторе «горшки» размещены в два ряда под 180 градусов. Это позволяет сделать силовой агрегат сбалансированным и снизить центр тяжести, а коленвал получает меньшие нагрузки. Благодаря этому мотор подобной компоновки, при той же массе, выдает больше снимаемой мощности и оборотов.

Цилиндры в этих ДВС работают по отличной схеме: основная 1–3–2–4, и альтернативная 1–4–2–3.

Здесь поршни достигают т.н. «верхней мертвой точки», часто сокращаемой до ВМТ, одновременно с обеих сторон.

Интересно: встречаются машины с V-образными агрегатами на 4 цилиндра, но подобные образцы на рынке относительно редки, основную массу составляют рядные и оппозитные.

Пятицилиндровые

Это агрегаты с 5 цилиндрами, стоящими в ряд. Относительное смещение шатунных шеек коленвала – 72 градуса. Встречаются как двух- так и четырехтактные образцы, для первых (2 такта) стандартный порядок оптимальной работы блока цилиндров для данных двигателей – очередность активации 1–2–4–3–5. Ею обеспечивается равномерность возгорания топлива. Эти моторы широко применяются в судовой технике.

На легковых автомобилях инженерами сообщается иной порядок работе «горшков» 5 цилиндровых типичных двигателей – система 1–2–4–5–3.

Блок цилиндров:

Как действуют ДВС V6

Для эффективности порядка работы сегодняшних шестицилиндровых двигателей таковой строится также по особой системе. Типичный порядок работы 6 цилиндрового двигателя рядного исполнения – метод 1–5–3–6–2–4. В рассматриваемом форм-факторе силовой агрегат получается достаточно длинным и требует большого подкапотного пространства.

Чтобы снизить габариты, иногда применяют «вэ-подобную» систему. Схема порядка работы «горшков» 6 цилиндровых современных двигателей, V образного форм-фактора – очередность активации 1-4-2-5-3-6.

Интересно: рассматриваемая шестицилиндровая конструкция считается одной из наименее сбалансированных.

Агрегат от Audi, для которого актуален указанный порядок работы V-образного шестицилиндрового автомобильного двигателя:

ДВС на 8 цилиндров

Из-за габаритов двигатели делаются V-образной компоновки.

Восьмицилиндровый ДВС от Chevrolet:

Возможный порядок работы восьмицилиндрового двигателя современной машины:

вариант 1–5–4–2–6–3–7–8 – основной;
принцип 1–8–4–3–6–5–7–2 – другая вариация.

Различие это мнимое и произошло из-за разницы в подсчете цилиндров. В США цилиндр 1 расположен спереди по направлению движения авто, слева, а в европейской системе – справа. Нумерация цилиндров производится в шахматной последовательности, в направлении назад и слева направо, поэтому обе классификации представляют, по сути, одно и то же, что иллюстрирует схема:

Интервал между зажиганием топлива 90 град.

Как определить порядок

Чтобы узнать, по какой схеме работает мотор, необходимо изучать документацию на автомобиль и конкретный силовой агрегат, визуально определить это затруднительно.

Всегда придерживался мнения, что если ты ездишь на машине, то должен хотя бы отдаленно представлять как эта штуковина работает. Хотя бы общие принципы. В этом нет минусов, зато имеется куча плюсов: по шуму в подвеске уже примерно можно определить, что именно «болит», можно самостоятельно провести мелкий ремонт, при этом не поломав еще что-то, пока чинишь поломку, в конце концов вас будет сложнее «развести» ушлому автомеханику.

Самая главная часть автомобиля — ДВС. Двигатель внутреннего сгорания. Есть огромное множество видов этих самых двигателей, начиная от бензин/дизель/газ/неведомая субстанция и заканчивая минимальными отличиями в конструкции «сердца автомобиля».
Самый большой класс — это бензиновые и дизельные моторы.
Бывают чаще всего четырех, шести, восьми, и двеннадцатицилиндровыми.
Коротко пробежимся по основным принципам работы и понятиям.
Цилиндр — такая штука, снизу в которой есть поршень (как в шприцах), а сверху — свеча зажигания. В цилиндр подается топливо с воздухом, свеча дает искру, смесь взрывается, поршень пошел вниз, поднимая по средствам коленвала другой поршень в другом цилиндре.

Распредвал — выглядит как буд-то кто-то решил пожарить шашлык из вареных яиц. Нужен для регулировки впуска-выпуска разных смесей в цилиндры.
Коленвал — железяка, которая соединена с поршнями в цилиндрах, выглядит так, как буд-то кто-то идет на рекорд в игре «змейка» на старой Нокии. Выглядит так потому, что поршни имеют одинаковый размер, но должны каждый находится на своей высоте в цилиндрах.

Коленвал по средствам магии превращает взрывы в цилиндрах в крутящий момент, а потом в дымящуюся резину.
Цилиндры никогда не работают одновременно. И не работают по очереди (если речь не идет о двухцилиндровом моторчике).
Порядок работы цилиндров зависит, от:
— расположения цилиндров в ДВС: однорядно, V-образное, W-образное.
— количество цилиндров
— конструкция распредвала
— тип и конструкция коленвала.

Итак, рабочий цикл двигателя состоит из газораспределительных фаз. Вся нагрузка на коленвал должна быть равномерной, чтобы этот самый вал не сломать ненароком и чтобы двигатель работал равномерно.
Ключевой момент — последовательно работающие цилиндры никогда не должны находится рядом. Главным цилиндром всегда является цилиндр #1.

У двигателей одного типа, но разных модификаций, работа цилиндров может отличаться.
Четыреста второй двигатель ЗМЗ работает так: 1-2-4-3, а четыреста шестой: 1-3-4-2.

Полный рабочий цикл четырехтактного двигателя проходит в два полных оборота коленвала.

Колена коленвала расположены под определенными углами, чтобы поршням было проще вращать. Угол зависит от количества цилиндров и тактности двигателя.
У стандартного однорядного 4 цилиндрового двигателя чередование тактов происходит через 180 градусов вращения вала, у шестицилиндрового — 120 градусов, порядок работы выглядит как 1-5-3-6-2-4.
Восьмицилиндровая «вэшка» будет отрабатывать очередность 1-5-4-8-6-3-7-2 (интервал — 90 градусов)
То есть если в первом цилиндре происходит рабочий цикл, то через 90 градусов поворота коленвала, рабочий цикл будет уже в 5 цилиндре. Для полного оборота коленвала нужно (360/90) 4 рабочих хода.
Мощный W12 отрабатывает другую схему: 1-3-5-2-4-6 (левый ряд), 7-9-11-8-10-12 — правый ряд.
Естественно, чем больше цилиндров, тем работа мотора плавнее и мягче.

Порядок работы 4 цилиндрового двигателя обозначается как Х―Х―Х―Х где Х ― номера цилиндров. Это обозначение показывает последовательность чередования тактов цикла в цилиндрах.

Порядок работы цилиндров зависит от углов между кривошипами коленчатого вала, от конструкции механизма газораспределения, и системы зажигания бензинового силового агрегата. У дизельного место системы зажигания в этой последовательности занимает ТНВД.

Для управления автомобилем это знать, конечно, необязательно.

Порядок работы цилиндров необходимо знать, регулируя зазоры клапанов, меняя ремень ГРМ либо выставляя зажигание. Да и при замене проводов высокого напряжения понятие порядка рабочих тактов не будет лишним.

В зависимости от числа тактов, составляющих рабочей цикл, ДВС делятся на двухтактные и четырехтактные. Двухтактные двигатели не ставят на современные автомобили, они используются лишь на мотоциклах и в качестве пускателей тракторных силовых агрегатов. Цикл четырехтактного бензинового двигателя внутреннего сгорания включает в себя следующие такты:

Цикл дизеля отличается тем что при впуске всасывается только воздух. Топливо же впрыскивается под давлением после сжатия воздуха, а воспламенение происходит от контакта дизеля с разогретым от сжатия воздухом.

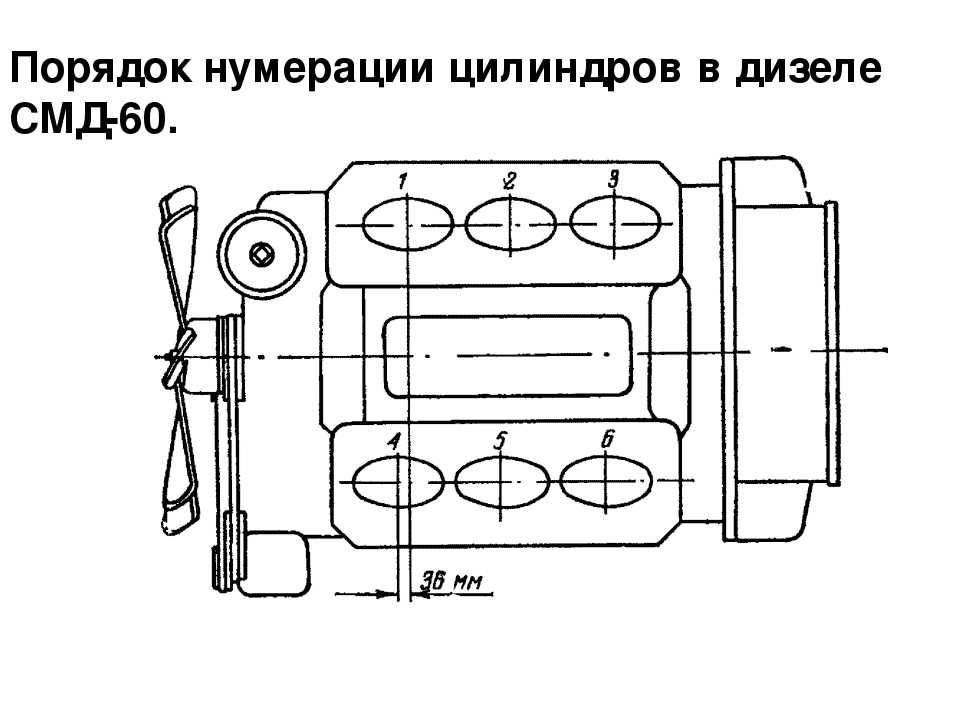

Нумерация

Нумерация цилиндров рядного двигателя начинается с наиболее удаленного от коробки перемены передач. Иными словами, со стороны либо цепи.

Очередность работы

У коленвала рядного 4-х цилиндрового ДВС кривошипы первого и последнего цилиндра располагаются под углом 180° друг к другу. И под углом 90° к кривошипам средних цилиндров. Поэтому для обеспечения оптимального угла приложения движущих сил к кривошипам такого коленвала, порядок работы цилиндров бывает 1―3―4―2, как у вазовских и москвичевских ДВС либо 1―2―4―3, как у газовских моторов.

Чередование тактов 1-3-4-2

Угадать порядок работы цилиндров двигателя по внешнем признакам нельзя. Об этом следует читать в мануалах производителя. Порядок работы цилиндров двигателя проще всего узнать в инструкции по ремонту вашей машины.

Кривошипно-шатунный механизм

Маховик поддерживает инерцию коленвала для вывода поршней из верхних или нижних крайних положений, а также для более равномерного его вращения.
Коленчатый вал преобразует линейное движение поршней во вращение и передает его через механизм сцепления на первичный вал КПП.
Шатун передает усилие, прикладываемое к поршню на коленчатый вал.
Поршневой палец создает шарнирное соединение шатуна с поршнем. Изготавливается из легированной высокоуглеродистой стали с цементацией поверхности. По сути является толстостенной трубкой со шлифованной наружной поверхностью. Бывает двух видов: плавающий или закрепленный. Плавающие свободно перемещаются в бобышках поршней и во втулке, запрессованной в головку шатуна. Не выпадает палец из этой конструкции благодаря стопорным кольцам, устанавливающимся в пазы бобышек. Закрепленные удерживаются в головке шатуна за счет горячей посадки, а в бобышках вращаются свободно.

Для обычного автовладельца принцип работы двигателя, например, шестицилиндрового, является чем-то вроде магии, интересной лишь автомеханикам и гонщикам.

С одной стороны, у большинства действительно нет никакой нужды в этой информации. Но с другой, отсутствие этих знаний порождает необходимость ехать на поклон в автосервис, чтобы решить простейшие задачи.

Знание об устройстве и работе автомобиля пойдет большим плюсом в личное дело любого автолюбителя. Особенно это касается движка – важнейшего элемента и сердца железного коня. ДВС имеет уйму разновидностей – начиная от типа горючего и заканчивая уникальными для каждого авто мелкими нюансами.

Но суть работы примерно одинакова:

Горючая смесь (топливо и кислород, без которого ничего гореть не будет) попадает в цилиндр двигателя и воспламеняется свечей зажигания.
Энергия взрыва смеси толкает поршень внутри цилиндра, который, опускаясь, вращает коленвал. При вращении, коленвал поднимает к распределительному валу (который отвечает за подачу смеси через клапана) следующий цилиндр.

Благодаря последовательной работе цилиндров, коленвал находится в постоянном движении, образуя крутящий момент. Чем больше цилиндров – тем легче и быстрее будет вращаться коленвал. Вот и нарисовалась схема, знакомая даже школьникам, не разбирающимся в матчасти – больше цилиндров – мощнее мотор.

Порядок работы двигателя

Если объяснять по-простому, то порядок работы двигателя – это выверенная последовательность и интервал работы его цилиндров. Как правило, цилиндры мотора не работают строго по очереди (за исключением двухцилиндровых моторчиков). Этому способствует «змейкообразная» форма коленвала.

Порядок работы движка всегда начинается с первого цилиндра. А вот дальнейший цикл уже у всех разный. Причем даже у однотипных моторов разных модификаций. Знание этих нюансов будет необходимым, если вы захотите откалибровать работу клапанов или настроить зажигание. Поверьте, просьба подключить высоковольтные провода на автосервисе вызовет у мастеров чувство жалости.

Шестицилиндровый двигатель

Вот мы и добрались до сути. Порядок работы такого ДВС будет зависеть от того, как именно 6 цилиндров расположены. Здесь выделяют три типа — рядный, V-образный и оппозитный.

Стоит поподробнее остановиться на каждом:

Рядный двигатель. Такая конфигурация горячо любима немцами (в автомобилях BMW, AUDI и т.п. такой движок будет именоваться R6. Европейцы и американцы предпочитают маркировки l6 и L6). В отличии от европейцев, почти повсеместно оставивших рядные двигатели в прошлом, у BMW таким типом мотора может похвастаться даже навороченный X шестой. Порядок работы у таких 1 — 5 — 3 — 6 — 2 — 4 цилиндры соответственно. Но можно встретить и варианты 1 — 4 — 2 — 6 — 3 — 5 и 1 — 3 — 5 — 6 — 4 — 2.
V-образный движок. Цилиндры расположены по три в два ряда, пересекающихся снизу, образуя букву V. Хоть такая технология и пошла на конвейер в 1950 году, менее актуальной она не стала, комплектуя самых современных железных коней. Последовательность у таких движков 1 — 2 — 3 — 4 — 5 — 6. Реже 1 — 6 — 5 — 2 — 3 — 4.
Оппозитный мотор. Традиционно используется японцами. Чаще всего можно встретить на Субару и Сузуки. Двигатель такой компоновки будет функционировать по схеме 1 — 4 — 5 — 2 — 3 — 6.

Владея даже этими схемами, вы сможете грамотно подрегулировать клапана. Не обязательно вдаваться в историю развития технологий, физические характеристики и сложные формулы расчета – оставим это подлинным фанатам темы. Наша цель – научится самостоятельно делать то, что вообще возможно сделать самостоятельно. Ну а знание о функционале вашего мотора идет приятным бонусом.

Complete Insights – Lambda Geeks

Автор Abhishekin По умолчанию

Двигатель состоит из нескольких цилиндров. Двигатель, имеющий шесть цилиндров, называется шестицилиндровым двигателем. Порядок зажигания 6-цилиндрового двигателя подробно обсуждается ниже.

Эти цилиндры не могут быть запущены все сразу, потому что это приведет к неправильному вращению, сильной вибрации и сильному выделению тепла. Чтобы решить эти проблемы, цилиндры запускаются один за другим. Можно подумать, что последовательность стрельбы будет 1, 2, 3, 4 и так далее. Но это также приведет к вибрациям и сильному выделению тепла. Таким образом, определяется оптимальный порядок зажигания, который не наносит вреда здоровью двигателя и работает эффективно.

Типы 6-цилиндровых двигателей

Цилиндры могут быть расположены различными способами для достижения максимальной эффективности.

В зависимости от расположения цилиндров 6-цилиндровые двигатели могут быть следующих типов:

Рядные шестицилиндровые двигатели. рядом друг с другом. Двигатели могут быть наклонены под некоторыми углами, тогда такое расположение будет называться наклонным шестицилиндровым двигателем.
V6- В конфигурации V6 двигатели расположены V-образно, где каждая наклонная линия в букве «V» представляет собой цилиндр. Угол между цилиндрами обычно составляет 60 градусов.
Двигатели VR6- VR6 представляют собой двигатели V6 с узким углом между рядами цилиндров.
Плоский шестицилиндровый двигатель. Этот тип двигателя имеет общий коленчатый вал, на котором цилиндры расположены таким образом, что по три цилиндра лежат с каждой стороны коленчатого вала. Цилиндры расположены таким образом, что НМТ одного цилиндра приводит к ВМТ второго цилиндра.

Порядок зажигания 6-цилиндрового двигателя

Необходимость порядка зажигания в двигателях возникает по многим причинам. Порядок зажигания напрямую влияет на эффективность двигателя, поэтому важно найти оптимальный порядок зажигания.

1-5-3-6-2-4 и 1-4-2-6-3-5 чаще всего используются в шестицилиндровых двигателях. В четырехтактном цикле два двигателя работают на холостом ходу, а остальные четыре выполняют один из тактов цикла, производящих мощность. Зажигание свечей зажигания рассчитано таким образом, что цилиндры зажигаются только во время такта зажигания.

Если порядок зажигания неправильный, двигатель выйдет из строя задолго до расчетного срока службы. Неправильный порядок обжига приводит к чрезмерному выделению тепла и сильной вибрации. Даже вождение становится затруднительным из-за шума, создаваемого вибрациями. Во избежание таких проблем рекомендуется использовать правильный порядок стрельбы.

Какова последовательность включения двигателя V6?

Шестицилиндровые двигатели могут работать как в двухтактном, так и в четырехтактном режиме. Возьмем в качестве примера 4-тактный 6-цилиндровый двигатель в конфигурации V6. Разные цилиндры одновременно выполняют разные функции. Каждый инсульт происходит своевременно. Задачи, которые выполняет каждый цилиндр за один рабочий такт, показаны в таблице ниже. Изображение: номер цилиндра и соответствующие операции

Обороты кривошипа за 1 включение определяется уравнением- 720/n

где n — количество цилиндров.

Давайте рассмотрим пример 4-тактного 6-цилиндрового двигателя с порядком работы 1-4-3-6-2-5. Внутри двигателя происходят следующие события:

На первых 120 градусах срабатывает цилиндр №1.
При следующем вращении кривошипа (положение кривошипа на 240 градусов) цилиндр №1 движется в направлении такта выпуска, а цилиндр №4 выполняет такт зажигания.
При следующем вращении кривошипа (положение кривошипа на 360 градусов) цилиндр №4 движется в направлении такта выпуска, а цилиндр №3 выполняет такт зажигания.
При следующем вращении кривошипа (положение кривошипа на 480 градусов) цилиндр № 3 перемещается в сторону такта выпуска, а цилиндр № 6 срабатывает.
При следующем вращении кривошипа (положение кривошипа 600 градусов) цилиндр № 6 движется в направлении такта выпуска, а цилиндр № 2 выполняет такт зажигания.
При следующем вращении кривошипа (положение кривошипа 720 градусов) цилиндр № 2 движется в направлении такта выпуска, а цилиндр № 5 выполняет такт зажигания.

После этого цилиндр №1 снова срабатывает, повторяя весь цикл. Этот цикл продолжает производить механическую энергию.

Автомобили с 6-цилиндровыми двигателями – примеры

Обычно автомобили используют 6-цилиндровые двигатели в соответствии с их требованиями. Многие компании предпочитают для своих автомобилей двигатель V6.

Mercedes Benz M272-E35 использует порядок запуска 1-4-3-6-2-5, который используется в автомобилях ML350 и R350. Другие фирмы вроде Mitsubishi (двигатель 6G7). Nissan (двигатель VG) и Honda (двигатель C) также используют шестицилиндровые двигатели.

6-цилиндровые двигатели также используются в гоночных автомобилях. Примеры включают такие двигатели, как Alfa Romeo 155 V6 TI, Renault-Gordini Ch2, Nissan GTP ZX-Turbo, Nissan NPT-90, Ferrari 126C и т. д.

29 фактов о структуре и характеристиках KOH Lewis: почему и как?

Гидроксид калия или едкий кали представляют собой неорганические соединения. Его молярная масса составляет 56,11 г/моль. Давайте резюмируем структуру КОН Льюиса и все факты в деталях. КОН представляет собой простой гидроксид щелочного металла…

Продолжить чтение

ссылка на «Есть ли еще соединение?» 5 фактов (когда, почему и примеры)

— это еще союз? 5 фактов (когда, почему и примеры)

Слово «еще» в основном используется в значении «до сих пор» или «тем не менее» в предложении. Проверим употребление слова «пока» в значении «союз». Слово «пока» можно обозначить как «координирующий…»

Продолжить чтение

Что такое порядок работы 4- и 6-цилиндрового двигателя? для него слово огонь напоминает силу, конечно это правда, огонь самый важный источник энергии от рождения матери-земли.В двигателе, как мы знаем, огонь, производимый свечой зажигания, является основным источником энергии, которая преобразует химическую энергию в механическую энергию, это основной принцип, по которому работает двигатель, теперь давайте погоняем лошадей нашего разума и подумаем, как происходит сгорание в двигателе с более чем одним цилиндром? (сгорание) можно контролировать в многоцилиндровом двигателе?0003

Порядок работы многоцилиндрового двигателя – это последовательность передачи мощности каждого цилиндра, установленная разработчиком таким образом, чтобы сгорание топлива в разных цилиндрах происходило в заранее определенном порядке, который может обеспечить непрерывную и максимальную выходную мощность через коленчатый вал двигателя. многоцилиндровый двигатель.

Порядок работы различен для разных конфигураций двигателя, например – Порядок работы 2-цилиндрового V-образного двигателя отличается от порядка работы 4-цилиндрового рядного двигателя.

Зачем нужен приказ о стрельбе?

Как мы все знаем, четырехтактный двигатель, который мы используем сегодня, работает по циклу Отто или дизельному циклу, в котором цикл, включающий всасывание, сжатие, мощность и выпуск, завершается за 4 такта или 4 движения возвратно-поступательного движения поршня

Когда речь идет о двигателе, имеющем более 1 цилиндра, процесс становится довольно сложным, поэтому требуется заранее определенная последовательность сгорания или воспламенения топлива. коленчатый вал увеличивается, поскольку все поршни соединены с одним коленчатым валом, и если двигателю не обеспечен правильный порядок зажигания, существует вероятность выхода из строя коленчатого вала.
Правильный порядок запуска двигателя обеспечивает максимальную мощность, плавность хода и длительный срок службы двигателя, а также предотвращает нежелательные вибрации двигателя.
Из всех 4 тактов (всасывание, сжатие, рабочий и выпускной), необходимых для завершения цикла двигателя, рабочий такт является самым сильным и создает различные нагрузки (механические или термические), которые могут вызвать отказ двигателя, например детонацию, поэтому Для многоцилиндрового двигателя важно, чтобы рабочие такты в любых двух соседних цилиндрах не происходили одновременно, из-за чего двигатель должен иметь заранее определенный и правильный порядок запуска.
Неправильный порядок зажигания может повлиять на балансировку двигателя и коленчатого вала из-за возникновения неконтролируемых напряжений, из-за которых двигатель может получить резкий ход, нежелательный звук и нежелательную вибрацию, что может внезапно сломать любой компонент двигателя и является довольно опасным. для оператора или людей поблизости.
Неправильный порядок зажигания двигателя напрямую влияет на экономию топлива двигателя из-за неправильного сгорания, вызванного неправильным порядком зажигания.
Оператор сталкивается с проблемой запуска двигателя из-за нарушения угла опережения зажигания, вызванного неправильным порядком зажигания двигателя.

Читайте также:

Что такое двигатель Стирлинга — типы, основные детали, работа и применение?

Как работает система рулевого управления с усилителем? – Лучшее объяснение

Как работает свободнопоршневой двигатель?

Порядок работы различных многоцилиндровых (2, 4, 6) двигателей.

Источник

Для правильного понимания порядка работы двигателя давайте возьмем несколько примеров различных многоцилиндровых двигателей, используемых в современных автомобилях.

(i) Рядный 2-цилиндровый двигатель Tata Nano. В Tata Nano используется 2-цилиндровый рядный двигатель, хотя он и является более чем 1-цилиндровым двигателем. очевидно, что при воспламенении цилиндра 1 или воспламенении от свечи зажигания цилиндр 2 будет находиться в такте сжатия и порядок воспламенения будет 1-2.

( ii) Рядный 4-цилиндровый двигатель Maruti Suzuki Swift – В автомобилях, таких как Swift, с 4-цилиндровым двигателем, расположенным по прямой линии, порядок работы двигателя составляет 1-3-4-2, что означает, что во всех цилиндрах будет зажигание или зажигание от свечи зажигания в соответствии с последовательностью 1-3-4-2, обнаружено, что в 4-цилиндровом двигателе полный порядок зажигания дает 720 градусов вращения коленчатого вала, что означает каждый рабочий такт на отдельный поршень обеспечивает вращение коленчатого вала на 180 градусов.

Все 4 цилиндра в рядном 4-цилиндровом двигателе установлены на четырех пальцах коленчатого вала, расположенных через каждые 180 градусов коленчатого вала.
Для бесперебойной работы 4-цилиндрового двигателя требуется, чтобы каждый цилиндр имел разный ход в любой момент, например-

В любой момент в рядном 4-цилиндровом двигателе обычно видно, что когда цилиндр 1 с рабочим тактом, чем цилиндр 4, обычно рассматривается как такт всасывания, цилиндр 2 и цилиндр 3 обычно рассматриваются как такт выпуска и сжатия соответственно.

(iii) V-образный 2-цилиндровый двигатель мотоцикла Harley Davidson Iron 833. В Harley Davidson Iron 833 используется 2-цилиндровый двигатель, размещенный в V-образной форме, в котором используется тот же порядок работы, что и у рядного 2-цилиндрового двигателя. используется упомянутое выше, т.е. 1-2.

(iv) V-образный 6-цилиндровый двигатель Honda Accord- В линейке автомобилей высшего класса Honda Accord и Audi A-8 используется мощный двигатель с несколькими цилиндрами, как и в Honda Accord, 6-цилиндровый двигатель размещен в V-образная форма используется, когда требуется правильный и эффективный порядок стрельбы.

Порядок работы в Honda Accord (6 цилиндров, расположенных V-образно, так что цилиндры 1, 2, 3 расположены слева, а 4, 5, 6 — справа) настроен как 1-5 -3-6-2-4,

Порядок зажигания 1-5-3-6-2-4 означает, что шатунные шейки с установленным поршнем расположены через каждые 60 градусов коленчатого вала.

Поскольку импульс мощности генерируется при каждом повороте коленчатого вала на 720 градусов, это означает, что рабочий такт в двигателе V6 получается при каждом повороте коленчатого вала на 120 градусов.

(v) Плоский шестицилиндровый двигатель, используемый в Porsche 911 GT3- В некоторых автомобилях, таких как Porsche 911 GT3 6-цилиндры расположены в горизонтальной плоскости в противоположном направлении, т.е. цилиндры 1,2,3 расположены слева, а цилиндр 4,5,6 расположены справа, используются.

Как и в двигателе V6, все поршни установлены на 6 шатунных шейках, расположенных через каждые 60 градусов коленчатого вала.

Порядок зажигания этого типа двигателя настроен как 1-4-5-2-3-6, что означает, что воспламенение или искровое зажигание будет происходить через каждые 120 градусов поворота коленчатого вала.

The firing order of 2, 3, 4 and 6 cylinder in tabular form are given below:
