Причины и последствия детонации двигателя

Согласитесь, очень неприятно слышать громкие «раздирающие мотор» стуки под капотом при каждом нажатии на педаль акселератора, а также при подъеме в гору на высокой (прямой) передаче.

Резкий металлический стук двигателя следует отличать от сдавленного еле слышного, поскольку, в первом случае, это явление детонации — неспецифически высокой скорости горения бензовоздушной смеси в цилиндрах блока двигателя, а во втором, – халатное отношение к двигателю при движении на малой скорости на неадекватно высокой передаче.

Что это?

Теоретически, оптимальная скорость горения топливовоздушной смеси в цилиндрах блока двигателя должна быть не более 250 м/с (норма около 20). Сгорание бензина со скоростью более 2000 м/с. принято называть детонацией, точнее сказать, – фактически микровзрывом. Происходит неравномерное, несвоевременное, ударное возгорание воздушно-топливной смеси, при более высокой температуре и скорости, сопровождающееся характерным звонким металлическим стуком. Такое возгорание происходит не в области свечи и не от нее, и распространяется на поступающую порцию воздушно-топливной смеси.

Возгорание под высоким давлением происходит в дизельных движках, зажигание же смеси паров бензина и воздуха под давлением не нормально для бензинового мотора.

И если движение на высокой передаче с низкой скоростью — это едва ли не осознанное нанесение вреда двигателю, то детонация может принести весьма печальные последствия для двигателя вплоть до его поломки.

Причины происхождения:

1. Одна из самых распространенных причин появления детонационных стуков — это использование некачественного или низкооктанового бензина. Все дело в том, что для бензина октановое число является показателем его детонационной стойкости, точнее, его способности сгорать равномерно при любых условиях. Так например, у бензина марки АИ-92 эта стойкость будет ниже, чем у АИ-95 или АИ-98. Современные двигатели имеют сравнительно высокую степень сжатия, которая в этом случае является одним из главных ключевых факторов образования этого негативного явления. Фактически, степень сжатия определяется объемом камеры сгорания. Для двигателей с малой степенью сжатия вполне подойдет низкооктановый бензин. Но, этот же бензин при более высоком сжатии неизбежно потеряет свою детонационную стойкость. Его горение в цилиндрах будет взрывообразным, что может привести к, в полном смысле, разрушительным для мотора последствиям. Поэтому, заправка современного двигателя низкооктановым или низкокачественным топливом может стать для него фатальной.
2. В другом случае, может возникать как следствие перегрева двигателя. Причины перечислять не будем, их довольно много.
3. В ряде случаев в возникновении детонации виноваты неисправные свечи, благодаря которым происходят пропуски моментов зажигания, либо дизелинг — самопроизвольное воспламенение топливовоздушной смеси, когда поршень еще движется в направлении верхней мертвой точки. Такие свечи необходимо заменять.
4. Четвертая и самая распространенная причина данного явления — неисправность системы зажигания. В данном случае, причиной детонации будет слишком раннее зажигание – это когда подается искра прежде, чем поршень подошел к верхней мертвой точке. В этом случае, топливовоздушная смесь, сгорая начинает расширяться, но поршень продолжает совершать поступательное движение вверх. В результате, давление в цилиндре нарастает и возникает детонация. Особенно явно это явление заметно при движении под нагрузкой. Последствия неправильной регулировки зажигания могут вылиться в аналогичные, что и при использовании некачественного низкооктанового топлива.

Последствия.

При таком «неправильном» сгорании топлива температура в цилиндрах резко повышается, что пагубно сказывается на свечах зажигания, клапанах и поршневых кольцах. Резкая температура способствует выгоранию масляной пленки на цилиндрах, что в свою очередь, неизбежно приводит к более интенсивному износу цилиндропоршневой группы вплоть до залегания колец и появления задиров на стенках цилиндров. Выгорание электродов свечей, трещины, зазубрины и оплавления на поршнях, клапанах и цилиндрах, – это далеко не полный список последствий детонационных стуков в двигателе.

Наряду с высокой температурой возникает и ударная нагрузка на все движущиеся части механизмов двигателя. В первую очередь страдает кривошипно-шатунный механизм.

Сильные ударные нагрузки негативно сказываются на состоянии поршня, шатуна, а также коренных и шатунных вкладышей и коленчатого вала. Другими словами, ни один механизм двигателя не приспособлен к детонационным нагрузкам.

Как избежать?

Чтобы избежать последствий данной проблемы, рекомендуется:

1. Заправлять автомобиль только бензином с октановым числом, отмеченным в руководстве по эксплуатации машины и только на сертифицированных АЗС.
2. Важно следить за состоянием элементов системы охлаждения, регулярно проверять уровень охлаждающей жидкости, при необходимости заменять ее. Также рекомендуется регулярно осматривать радиатор, при необходимости очищать его, а также следить за работоспособностью охлаждающего вентилятора. Выполнение этих несложных условий поможет избежать внезапного перегрева двигателя и как его следствия, детонации.
3. Также верным избавлением от этой дисфункции двигателя служит регулировка угла опережения зажигания. После регулировки зажигания желательно сделать пробный заезд, на котором следует разогнать автомобиль до 40-50 км/ч и резко нажать педаль акселератора. Если при этом характерные звуки под капотом несильные и непродолжительные, то зажигание можно считать отрегулированным. Если же нет, процедуру регулировки необходимо повторить.
4. Ну и, разумеется, свечи и проводка должны быть чистыми и исправными.

Зная, что такое детонация и методы ее устранения, можно обеспечить двигателю своего автомобиля долгую и безаварийную жизнь.

Детонация двигателя, причины, последствия и способы устранения выявленных дефектов мотора

Процесс, при котором происходит неконтролируемое самовозгорание топливовоздушной смеси в цилиндрах, называется детонация двигателя. Данный дефект является взрывом, он производит разрушительные действия на узлы и детали силовых агрегатов любого вида.

В физическом смысле детонация представляет из себя разрушительную взрывную волну, созданную при избыточном давлении и сверхвысокой температуре топлива.

Описание детонации и ее последствий

Во время разгона автомобиля водитель давит на педаль акселератора, топливная смесь, попадая в цилиндры, испытывает воздействие очень высокого давления и температуры. Давление возрастает от перемещения поршня вверх и возгорания топлива от свечи накаливания. Пламя, расползаясь по камере сгорания, генерирует добавочное давление.

Под воздействием сверхвысокой температуры и возросшего давления остатки горючей смеси самовоспламеняются, создавая одну за другой взрывные волны со стремительным возрастанием амплитуды.

Возникает эффект неконтролируемой цепной реакции, в ходе которой пламя на огромной скорости давит на гильзу, обороты двигателя растут до бесконечности — движок идет вразнос, раскручиваясь самопроизвольно

. Такую ситуацию трудно взять под контроль.

Последствия детонации двигателя выражены появлением следующих поломок:

1. Срыв кромок поршней.
2. Повреждение стенок цилиндров.
3. Разрыв прокладки головки цилиндров.
4. Поломка датчика дроссельной заслонки.

При стабильной работе мотора происходит равномерное сгорание топливной смеси с последующей передачей энергии на поршни.

Причины возникновения детонации при включении мотора на холодную

Детонация при запуске двигателя возникает при поступлении в один или несколько цилиндров обедненных топливовоздушных смесей. Причиной обеднения смеси является засоренность специальных распылителей — форсунок.

При появлении засоров, нарушается расчетная величина объема подаваемого топлива. Чтобы установить причину появления засорения, необходимо произвести проверку фильтра грубой очистки, а также фильтров каждой форсунки.

Холодный мотор после прогрева часто восстанавливает свою работу, и детонация двигателя прекращается.

Корректировка работы двигателя при помощи электронного управления

Электронный блок управления (ЭБУ), установленный в автомобилях с инжекторным двигателем, регулирует параметры топливной смеси. При помощи ЭБУ производится коррекция угла опережения зажигания с вынужденным снижением объема впрыскиваемой топливной смеси.

Причины детонации частично исчезают, но в результате подобного регулирования мощность силового агрегата существенно снижается. При высоком уровне засоренности форсунок ЭБУ не всегда может осуществлять компенсирующие функции.

Детонация мотора после прогрева

Причины детонации прогретого мотора:

• поломан датчик заслонки;
• использование топлива, имеющего низкое октановое число;
• неисправность и засор форсунок.

После восстановления или замены датчика заслонки двигатель готов к эксплуатации на любых, в том числе и на повышенных режимах. Узнать, есть ли детонация двигателя, причины ее возникновения на прогретом моторе, можно только под нагрузкой при включенной передаче.

Низкое качество топлива, пониженное значение его октанового числа является одной из основных причин, которые способствуют повышению температуры в камере сгорания и увеличению давления в топливных цилиндрах, приводящих к возникновению взрывов.

Чем выше данный показатель топлива, тем лучше оно противостоит самовоспламенению и детонации. Высокое значение октанового числа бензина — это антидетонационный индекс.

Влияние качества топлива и свечей зажигания

Детонация двигателя также может быть вызвана нарушением хрупкого баланса между двумя факторами:

• качество свеч зажигания;
• сила сжатия топлива.

Применение неверно подобранных свечей зажигания, может явиться причиной возникновения детонации в двигателе. Назначение данных приборов состоит в контроле внутренней среды двигателя, от точности срабатывания свечей зависит своевременность и качество сгорания топлива.

При нарушении режима сжигания топлива происходит наращивание температуры в камере сгорания и перегреву элементов силового агрегата, приводящее к детонации. Чтобы устранить появившийся дефект, необходимо сменить имеющиеся свечи зажигания на другой рекомендуемый вид.

Недостаточное сжатие топлива в цилиндрах приводит к неполному сгоранию смеси и прилипанию оставшихся компонентов к стенкам цилиндров в виде нагара. В зависимости от качества бензина и уровня очистки топлива происходит образование отложений нагара, что существенно уменьшает объем цилиндра и вызывает детонацию.

Для уничтожения вредных отложений применяются специальные присадки или производится замена марки топлива на другую.

Устранение детонации мотора

На появление детонации инжекторного двигателя влияют следующие параметры:

1. Угол опережения зажигания.
2. Обеднение топливной смеси.

Многих автовладельцев интересует, как устранить детонацию двигателя своими руками. Для того чтобы избавиться от взрывного горения горючих смесей, умельцы часто используют следующие приемы:

1. Эксплуатация движка на более высоких передачах. При работе на высокой скорости сокращается время сгорания топлива на фоне максимального давления. Разгон автомобиля приводит к снижению вероятности появления детонации.
2. Замена свечей зажигания.
3. Увеличение влажности воздуха. Более влажный воздух существенно снижает температуру в камере сгорания.
4. Использование охладителя воздуха интеркулера для снижения температуры воздуха перед нагнетанием его в цилиндры.
5. Замена бензина на топливо, имеющее более высокое октановое число.
6. Перемещение трамблера для изменения угла опережения зажигания в сторону уменьшения для стабильной работы карбюраторного двигателя на холостых оборотах.
7. Торможение двигателя для опережения момента зажигания.

Применение метода корректировки положения трамблера используется на короткое время, чтобы добраться до ближайшей автозаправки и сменить топливо на более высокооктановый бензин. После этого трамблер необходимо установить в прежнее положение для обеспечения оптимального значения угла опережения.

Бывают случаи, когда автовладельцы осознанно производят корректировку угла опережения зажигания в сторону увеличения, обедняя горючую смесь. В результате происходит повышение динамических характеристик автомобиля, увеличивается крутящий момент. При проведении данной операции существенно возрастает вероятность появления детонации двигателя.

Устранение или уменьшение детонации двигателя является сложной задачей. Чтобы выявить настоящую причину возникновения взрывов внутри мотора, необходимо тщательно изучить принцип работы силового агрегата и понять, что способствует их появлению.

Признаки появления детонации движка

В результате ударных нагрузок, возникающих при взрывах, появляются характерные звуки в виде звонкого стука, изменяется состав и цвет выхлопных газов, детали двигателя получают серьезные дефекты. Кроме ярких шумовых эффектов, имеются внешние признаки появления детонации:

• кратковременный выход черного дыма из выхлопной трубы;
• уменьшение температуры отработавших газов;
• кратковременная потеря мощности двигателя;
• потеря управления работой двигателя вследствие ее неустойчивости;
• критический перегрев элементов движка.

Элементы, входящие в состав силового агрегата, изготовлены с расчетом на работу при определенных значениях температуры и давления. Ударные нагрузки, возникающие при детонации, превышают все допустимые значения.

Детонационный эффект является наиболее опасным для транспортного средства. Он может возникнуть при неравномерном распределении воздуха и топлива внутри цилиндров, что приводит к внезапным неконтролируемым взрывам.

Для своевременного выявления данного дефекта нужно регулярно контролировать появление посторонних звуков и постукиваний, исходящих со стороны силового агрегата транспортного средства. Именно источники этих звонких сигналов нужно выявить и немедленно убрать причину их возникновения.

Детонация является потенциальной опасностью для движка, поэтому ее нужно постоянно держать под контролем. Она не должна присутствовать при нормальной работе двигателя. Даже небольшой шум в двигателе необходимо постоянно исследовать и убирать причины, вызвавшие его.

Причины и последствия детонации в двигателе

Александр [Alex2226]

14.03.2019, Просмотров: 1720

Детонацией называют неправильное горение топливовоздушной смеси, при котором на детали цилиндропоршневой группы, ГБЦ и блока цилиндров оказывается разрушительное воздействие. Нередко водители путают это явление с выработкой пальца и его посадочного места в поршне, а поэтому предполагают, что возникающий при резком нажатии на газ звон – следствие естественного износа. Давайте рассмотрим, почему возникает детонация и как можно избежать дорогостоящего капитального ремонта мотора.

Характеристика и последствия детонации

Топливовоздушная смесь за определенное количество градусов до верхней мертвой точки поршня (ВМТ) поджигается искрой от свечи зажигания. Вокруг дугового разряда возникает очаг горения, от которого фронт пламени равномерно направляется к стенкам камеры сгорания. Угол опережения зажигания (УОЗ) для каждого из цилиндров рассчитывается по углу поворота кривошипа и нагрузке на двигатель. На исправном двигателе УОЗ подбирается таким образом, чтобы пиковая энергия от воспламенения ТПВС давила на поршень примерно на 10° после ВМТ. Именно так происходит нормальный процесс горения смеси, при котором заряд выполняет максимум полезной работы, а детали кривошипно-шатунного механизма (КШМ) не испытывают ударных нагрузок.

В случае детонации происходит самопроизвольное воспламенение ТПВС, при котором возникает ударная волна со сверхзвуковой скоростью. Нормальная скорость распространения фронта пламени не превышает 30-40 м/с, тогда как при детонации скорость ударной волны может достигать 2000 м/с.

Последствия детонации:

• Переламывание, оплавление перегородок поршней. Отломанные частицы нередко задирают зеркало цилиндра.

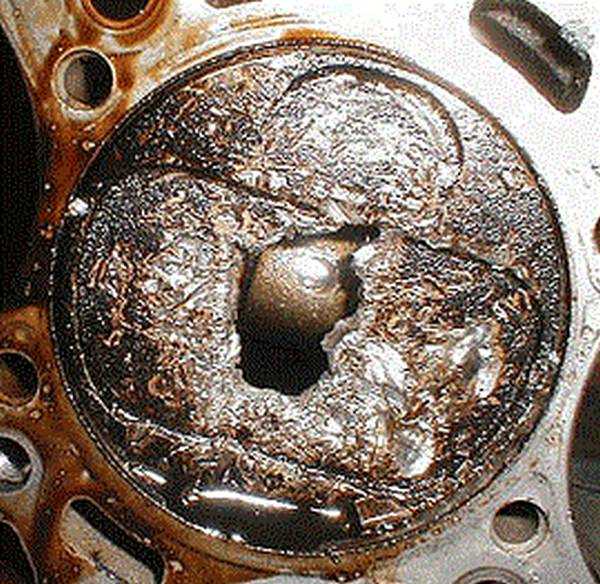

• Прогар днища, трещины, разломы поршней.

Природа явления

С внедрением даунсайзинговых технологий и выявления такого эффекта как LSPI, изучению проблемы детонации стали уделять больше внимания, но знания еще далеко не исчерпывающие. На сегодняшний день специалисты выделяют 2 основные фактора, которые приводят к детонации в двигателе.

1. Высокое давление в цилиндре в конце такта сжатия. Давление зависит от фактической степени сжатия. В современном бензиновом двигателе давление на подходе поршня к ВМТ достигает порядка 12 Атм. По мере распространения фронта пламени давление в цилиндре повышается, что создает благоприятные условия для возникновения детонации. Если степень сжатия не будет соответствовать октановому числу топлива, топливо начнет самовспламенятся до подачи искры (преимущественно в жаркое время года). Причина может быть в неподходящей прокладке ГБЦ или появлению на поршнях и стенках ГБЦ большого количества нагара. Раскаленные частицы сажи также могут стать очагом самопроизвольного воспламенения смеси.
2. Слишком бедная смесь. Для стехиометрического горения ТПВС должно соблюдаться условие, при котором на 14,7 порций воздуха приходится 1 порция топлива. Допускается незначительное обеднение или обогащение смеси. Обедненная смесь опасна большой долей окислителя (кислорода), из-за чего вблизи разгоряченных стенок камеры сгорания начинаются предпламенные реакции, перерастающие в детонацию.

LSPI

Аббревиатура LSPI (Low Speed Pre-Ignation) обозначает преждевременное зажигание ТПВС, которое характерно для бензиновых турбированных ДВС с непосредственным впрыском. Проблема проявляет себя при движении с постоянной скоростью и невысокими оборотами. У владельцев авто, столкнувшихся с LSPI, при движении по трассе ни с того не сего разламываются, прогорают поршни и трескаются перегородок между кольцами.

Производители присадочных пакетов к моторным маслам после проведения ряда экспериментов пришли к тому, что LSPI возникает в определенных режимах работы двигателя из-за частиц масла. Мелкодисперсные капли при высоком давлении в камере сгорания легко самовоспламеняются, провоцируя детонацию. Тем не менее незначительность принятых изменений в составе моторных масел заставляет усомниться в верности гипотезы. А не очередной ли это маркетинговый ход, направленный на увеличение продаж масел?

Несколько простых советов, которые помогут уберечь турбированный бензиновый ДВС с непосредственным впрыском от LSPI:

• заправляйте автомобиль на проверенных АЗС бензином с октановым числом не ниже АИ-98. Езда на АИ-95 допустима только в зимнее время и при условии спокойного стиля вождения;
• следите за расходом масла. Неэффективная работа маслосъемных колец, задубелые сальники клапанов и неисправная система вентиляции картера способствуют прогару и оплавлению поршней;
• периодически проводите капельный тест масла, период замены рассчитывайте по моточасам, а не по пройденным километрам;
• владельцам авто с МКПП стоит научиться правильно педалировать. К примеру, вовремя переходить на пониженную ступень и не нажимать педаль газа в пол с низких оборотов.

Как уберечь двигатель?

Владельцу современного авто для предотвращения детонации достаточно заливать бензин с рекомендованным октановым числом. Чем технологичнее и более форсирован двигатель, тем большие требования выдвигаются к качеству бензина. В случае фрезеровки ГБЦ, БЦ следует правильно подобрать толщину прокладки блока цилиндров. Иначе объем камеры сгорания уменьшится и придется переходить на бензин с большим октановым числом. К аналогичным последствиям ведет обрастание стенок плотным слоем нагара. Происходит это при постоянной эксплуатации автомобиля в зоне низких оборотов. Поэтому периодически двигателю нужно давать продышаться – поднимайте на разгоне обороты выше 2,5-3 тыс. /мин.

В остальном система управления двигателя (ECM) с распределительным впрыском через обратную связь по датчику детонации (ДД) способна предотвращать разрушительные процессы. ЭБУ при фиксации детонирования топлива откатывает УОЗ, делая его максимально безопасным.

В случае обнаружения обрыва цепи ДД ECM превентивно откатывает углы зажигания, заставляя двигатель работать в аварийном, но максимально безопасном режиме.
