Как найти предохранитель прикуривателя на Приоре и заменить его?

Некоторые считают прикуриватель совершенно ненужной вещью в машине. Но водители, которые идут в ногу с современным техническим прогрессом, давно и в полную силу пользуются им.

Применяя его вместо розетки, можно подключить к электропитанию автомобиля различные полезные приборы и устройства. Вы можете комфортно проводить время в салоне своей Лады Приоры, расслабляясь на массажной накидке и попивая кофе, заваренное в портативной автомобильной кофеварке.

Но иногда случаются и маленькие неприятности: подключая любимый гаджет к разъему прикуривателя, вы видите, что он не работает. Неопытный автолюбитель в таком случае может запаниковать, не подозревая, что чаще всего в этом виноват перегоревший предохранитель прикуривателя. Поменять его достаточно просто, но сначала давайте разберемся, где находится предохранитель прикуривателя Приора.

Какие предохранители обеспечивают работу прикуривателя

В автомобиле Лада Приора предохранитель прикуривателя установлен в монтажном блоке. Чтобы найти его, водителю, сидящему за рулем в салоне автомобиля, достаточно посмотреть вниз и влево.

Блок вмонтирован в нижней части панели приборов, с левой стороны от руля, и закрыт защитной крышкой. Под ней находится весь монтажный блок данного автомобиля. В нижней его части расположены два ряда предохранителей. Место для установки предохранителя прикуривателя расположено в верхнем ряду, самое крайнее справа. Оно имеет маркировку F13 и рассчитано на силу тока в 15А.

Кроме того, в автомобилях Приора предохранитель прикуривателя также располагается в главном блоке предохранителей. Данный элемент отвечает за вентилятор системы охлаждения, но и работу прикуривателя он также обеспечивает. Его маркировка здесь – F3, ограничение по силе тока – 60А.

Предохранитель прикуривателя на Приоре приходится заменять достаточно часто. Причиной этого является некорректное использование самого прикуривателя. Многие водители не интересуются ремонтом машины, и не являются электриками. Кому-то просто недосуг. Поэтому они даже не задумываются о том, что у прикуривателя может быть ограничение по силе тока и мощности. Многие из нас втыкают в гнездо слишком мощное электрическое устройство, либо, используя разветвитель, сразу несколько.

Какие приборы можно подключать к прикуривателю?

Зная номинал силы тока, на который рассчитан предохранитель прикуривателя приора, можно посчитать, устройства какой мощности можно использовать. Для этого силу тока 15 А умножаем на величину номинального напряжения в прикуривателе – 12 В.

Получаем, что мощность подсоединяемых устройств не должна превышать 180 Вт. А список приборов очень широк, ведь технический прогресс не стоит на месте, делая жизнь водителя и его пассажиров гораздо комфортнее. Вот некоторые из них:

• Компрессор;
• Очиститель воздуха и ионизатор;
• Электрочайник или кипятильник;
• Холодильник;
• Массажная накидка или подушка;
• Навигатор, видеорегистратор и т.п.;
• Грелка на сиденье;
• Лампа или фонарь;
• Вентилятор;
• Пылесос;
• Разветвитель.

Каждый год появляются новые устройства. Необходимо быть очень внимательными при их подключении к прикуривателю. Сильная нагрузка способна привести к короткому замыканию и пожару.

Как устроен предохранитель на прикуриватель Приора

Предохранители прикуривателя выполнены в виде плавких элементов. Они предназначены для размыкания электрической цепи в случае превышения мощности или короткого замыкания, и защиты других систем машины.

Конструктивно такой плавкий предохранитель выполнен в виде пластикового корпуса со специальной нитью или пластинкой, которая проводит электрический ток. Сам корпус является системой крепежа плавкой пластинки (нити) к контактам блока, подключенного к основной электрической цепи Приоры. Кроме того, предохранители Приоры обычно установлены в защитный корпус.

Каким образом поменять предохранитель прикуривателя

Зная, где находится предохранитель прикуривателя на Приоре, можно без особых проблем его заменить. Сервис в автомастерских сейчас стоит достаточно дорого, поэтому разберемся, как можно это сделать самостоятельно.

Самое главное условие – нельзя устанавливать вместо предохранителя любые самодельные устройства, такие, к примеру, как проволока или скрепка. Кроме того, лучше использовать защитные элементы отечественного производства и не покупать китайские аналоги, так как они низкокачественные. Все это не безопасно и даже может привести к пожару.

Замена предохранителя прикуривателя Приора не представляет большой сложности. Для этого нет необходимости демонтировать его посадочное место или сам блок. Достаточно просто заменить неисправный элемент новым. Однако в алгоритме разобраться все же надо, так как имеются некоторые особенности.

Алгоритм замены предохранителя прикуривателя в монтажном блоке Приоры

1. К любой работе с машиной необходимо подготовится. В данном случае понадобится выключить зажигание, а также отключить питание аккумулятора. Для этого с него надо снять минусовую клемму.

2. Защитная крышка монтажного блока, который располагается ниже рулевого колеса, с правой стороны, крепится тремя замками. Чтобы снять ее, их необходимо открутить, повернув на 90 градусов.

3. Снимите держатели, для того чтобы не потерять их в дальнейшем. Теперь подденьте накладку из зацепления в нижней части блока и аккуратно снимите ее.

4. Найдите в монтажном блоке автомобиля Приора предохранитель на прикуриватель, который располагается в верхнем ряду предохранителей, самый крайний справа. Однако все же удостоверьтесь в его местонахождении, воспользовавшись обратной стороной крышки монтажного блока. Маркировочный номер предохранителя прикуривателя – F13.

5. Чтобы снять неисправный элемент, в корпусе блока имеются специальные пинцеты (маркировка 1 и 2). Выньте перегоревшую деталь из установочного разъема, аккуратно сжимая пинцетом. Скорее всего, вы увидите подплавление или обрыв нити. Однако это необязательно. Выгоревший элемент может и не иметь видимых повреждений.

6. Установите в посадочное гнездо новую деталь. Убедитесь, что расчетный показатель силы тока элемента совпадает со схемой автомобиля и составляет 15 А.

7. Закройте монтажный блок защитным кожухом, установив обратно держатели, и закрепите фиксаторами.

8. Подключите аккумуляторную батарею.

Алгоритм замены предохранителя прикуривателя в моторном отсеке Приоры

1. Выключите зажигание и отключите аккумуляторную батарею.

2. Рядом с аккумулятором располагается главный блок предохранителей. Найдите, сверяясь со схемой, элемент с маркировкой F3.

3. Снимите неисправный предохранитель аналогично предыдущему алгоритму. Установите новый элемент, номинал силы тока которого составляет 60 А.

4. Подключите аккумулятор.

Получайте от жизни удовольствие, пользуйтесь новыми достижениями техники. Но делайте это с умом, выбирая правильные приборы, подходящие под ваш автомобиль Лада Приора.

priorapro.ru

где находится и как проверить?

Если на вашей Приоре не работает прикуриватель, в первую очередь необходимо исследовать элементы электрической цепи. Первоочередной причиной является выбивание предохранителей, которые горят при наличии короткого замыкания. В таком случае необходима его замена. Однако для того чтобы выполнить необходимые работы, сначала нужно знать, где расположен данный элемент. Сегодня поговорим о том, какой предохранитель идет на прикуриватель Лады Приора и как узнать о его неисправности.

Читайте также: Пошаговая замена задних тормозных колодок Лада Приора

Где он находится

АвтоВАЗ устанавливает единые предохранители на прикуриватели в Приорах, вне зависимости от поколения и комплектации. Будь это базовая комплектация или люкс, всегда устанавливается одна и та же деталь, причем находится она в одном и том же месте. Для того чтобы выяснить расположение, вам потребуется схема электрической цепи, которая имеется в руководстве по эксплуатации. Найти в ней нужный элемент не составит труда: № в схеме – F13, сила тока – 15А. Находится он в блоке предохранителей и реле. Найти его не так сложно:

  1. Загляните под панель приборов с водительской стороны.
  2. Найдите нишу, накрытую специальной крышкой.
  3. Скрутите три замка.
  4. Снимите крышку.

И вот перед вами несколько предохранителей, которые отвечают за различные узлы автомобиля. Находим нужный и демонтируем, после чего его нужно проверить. Далее поговорим о том, как же это сделать.

Читайте также: Какие уплотнители дверей Лада Приора и их монтаж

Проверка предохранителя

Первоочередным способом является визуальный осмотр. Достаточно лишь демонтировать деталь и осмотреть ее на предмет целостности проволоки. Если она повреждена – значит, неисправность обнаружена, если же нет, но вы все равно подозреваете именно предохранитель, нужно вооружиться мультиметром. Протестировать элемент можно двумя способами:

  • замер сопротивления. Если вы демонтировали предохранитель, визуально осмотрели его, но не обнаружили проблемы, можно сразу же замерить сопротивление. Включаем соответствующую опцию на мультиметре и производим замер у выводов. Если прибор не реагирует, а на экране нули, значит, деталь неисправна;
  • замер напряжения. Необходимо выбрать соответствующую опцию на приборе, включить цепь прикуривателя и измерить вольтаж на выходах. Если на показателях нули – значит, требуется замена детали.

Таким образом, в проверке прикуривателя нет совершенно ничего сложного. Если вы убедились в том, что элемент отказал, необходимо установить новый и протестировать работу узла заново. Если новая деталь перегорает, придется исследовать цепь более детально. Вероятно, где-то присутствует серьезное повреждение, из-за которого происходит замыкание. Если вы не можете самостоятельно понять причину, обязательно обратитесь к специалистам, которые проведут подробную диагностику узла.

ladaautos.ru

Предохранитель прикуривателя Лада Приора

Современные владельцы автомобилей разделились на 2 лагеря: одни полагают что прикуриватель в авто давным-давно потерял свою актуальность, и является бесполезной вещью, другие продолжают активно использовать прикуриватель. То же самое обстоит и с владельцами популярной Лада Приора.

Используя данное устройства вместо обыкновенной розетки, к электрическому питанию вашего авто можно с легкостью подключить и пользоваться различными устройствами и даже приборами. Благодаря современным технологиям можно сидеть в машине и с комфортом пить кофе, приготовленное собственноручно в портативной кофеварке все в том же автомобиле.

Не всегда технологии позволяют расслабиться, случаются и непредвиденные, хоть и небольшие, но неприятности, к примеру, многие из вас сталкивались с такой ситуацией, когда подключенный к разъему автоприкуривателя с целью зарядить, гаджет, попросту не работает. Несведущие в этом вопросе автолюбители могут запаниковать, в такой момент не подумав, что виновником происходящего стал предохранитель прикуривателя. Скорее всего предохранитель просто перегорел, и под силу каждому из вас его заменить. Давайте разбираться по порядку, узнаем, где находится этот самый предохранитель прикуривателя в отечественной Лада Приора, а также какой предохранитель идет.

Подключаемые устройства к прикуривателю Приоры

Вы можете самостоятельно посчитать совершенно точно, какие устройства по мощности можно подключать к автоприкуривателю. Для этой цели потребуется знать непременно номинал силы тока, собственно на который, и рассчитан предохранитель. Как это самостоятельно выполнить? Все достаточно просто: сила тока 15А (ампер) умножаем на так называемое номинальное напряжение в самом прикуривателе, которое составляет 12В (вольт).

Из этого следует, что любое имеющееся подключаемое устройство к прикуривателю Лада Приора не может превышать мощность 180Вт (ватт). При этом список устройств, разрешенных для подключения довольно обширный, предлагаем вам с ним ознакомиться:

  • Видеорегистратор;
  • Компрессор/портативный холодильник;
  • Ионизатор;
  • Устройства для навигации;
  • Массажная подушка/спец. накидка;
  • Очиститель воздуха;
  • Фонарь/лампа;
  • Кипятильник/эл. чайник;
  • Разветвитель;
  • Вентилятор;
  • Грелка специальная на сиденье;
  • Пылесос

Отметим дополнительно, что ежегодно появляются разные новенькие устройства и всевозможные приборы. Будьте всегда внимательны к тому, что подключаете к автомобильному прикуривателю, ведь именно чрезмерная нагрузка привести, способна не только к тому, что из строя выйдут предохранители, но также может произойти короткое замыкание, и самое ужасное — пожар.

От каких предохранителей зависит работа прикуривателя в Приоре

Первый вопрос: где находится? Рассматривая конкретный автомобиль, а в нашем случае им является Лада Приора, необходимый нам предохранитель прикуривателя смело можете искать и непременно обнаружить в монтажном специализированном блоке, именно там он и установлен. Когда автовладелец сидит в салоне авто, все что ему потребуется на этот момент, так это глянуть вниз левее от себя.

Так называемый монтажный блок размещается снизу приборной панели, левее от рулевого колеса и прикрыт специальной защитной крышкой. Как раз под этой крышечкой вы обнаружите весь монтажный с предохранителями блок Приоры. Внизу блока находятся 2 ряда со всевозможными предохранителями. Предохранитель прикуривателя «обосновался» в верхнем ряду, а его место справа самое крайнее. Заводская маркировка гнезда предохранителя F13. Также немаловажный вопрос: какой предохранитель идет? В данном случае сила тока должна составлять 15 ампер.

Во всех без исключения моделях из РФ Лада Приора, рассматриваемый нами сейчас предохранитель прикуривателя, имеется и в основном блоке. Этот элемент ответственный, прежде всего за вентилятор, расположенный в системе охлаждения, однако обеспечивает дополнительно и работу автоприкуривателя. В подкапотном главном блоке его заводская маркировка F3, и 60 ампер ограничение соответственно по силе тока.

Проверенно опытным путем, что на популярной в РФ Приоре, нужный нам предохранительный элемент довольно часто заменять приходится. Главная причина этой неприятности заключается в том, что прикуриватель используют зачастую некорректно. Большинство автовладельцев не задумываются о том, что прикуриватель имеет обязательно ограничение по мощности и силе тока. Нельзя подключать к разъему довольно мощное устройство, также нежелательно использовать устройство, раздающее заряд на несколько приборов или гаджетов. Предохранители нужно приобретать надежные, также качественные провода для вашего авто тоже помогут сохранить общую проводку авто в надлежащем состоянии.

Как устроен в Приоре предохранитель прикуривателя

Рассматриваемые нами предохранители всегда выполняются в виде небольших плавких элементов. Их задача разомкнуть электроцепь при коротком замыкании или при превышении мощности. Их задача защитить все системы авто.

Предохранитель прикуривателя, равно как и другие предохранители, выполнен из пластикового корпуса, плюс имеется специальная пластинка или высокотехнологичная нить, проводящая электрический ток. Изделие имеет корпус, являющийся и крепежной системой, монтируемый к контактам монтажного блока, который в свою очередь подключен прямо к электроцепи всего автомобиля, в нашем случае Лада Приора. Предохранители всегда спрятаны под защитным корпусом.

Что нужно знать о замене предохранителя прикуривателя

Когда вы уже на 100-процентов в курсе, где находится нужный нам предохранительный элемент на LADA Priora, то уж совершенно точно без каких-либо проблем и существенных затрат времени поменяете своими силами.

Есть главное требование в этом деле. Вместо предохранительного элемента ни в коем случае нельзя устанавливать самодельные устройства, как известно некоторые владельцы авто грешат этим, и устанавливают скрепку или проволочку. Также покупать предохранители рекомендуется отечественного производства, лучше отдать предпочтение им, чем низкокачественным китайским аналогам, поскольку от этого зависит безопасность ваша и автомобиля.

Никакой абсолютно сложности нет в том, чтобы поменять предохранитель на Приоре. Не требуется демонтировать ни блок, ни посадочное место. Заменяется предохранитель сгоревший на новый. Перед тем как приступать к замене все же следует ознакомиться с алгоритмом процесса и некоторыми нюансами.

Пошаговая замена предохранителя прикуривателя на Priora в монтажном блоке

  • Первым делом у нас происходит подготовительный момент. Для этого требуется выключить совсем зажигание и отключить аккумулятор. Как поступить? Снять клемму с минусовым показателем.

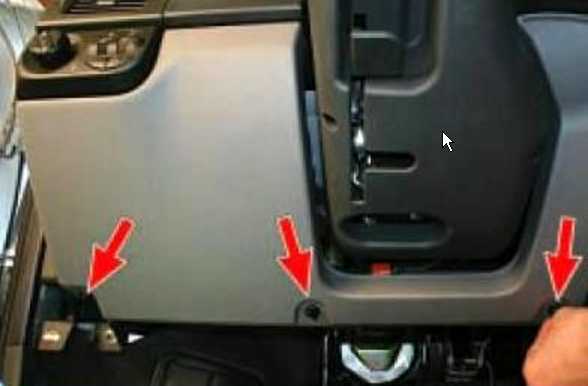

  • Вы уже знаете, где находится монтажный блок. Он крепится 3-мя болтиками, их с легкостью можно открутить.

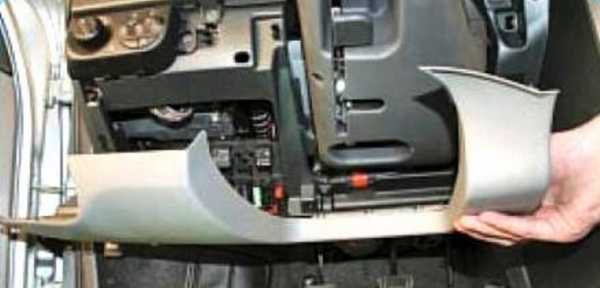

  • Крышку после снятия болтов нужно зацепить снизу и аккуратно снять.
  • Как говорилось ранее, предохранительный элемент, отвечающий за работу прикуривателя, располагается в верхнем ряду, и при этом крайний справа. Даже если вы определили его местоположение, для полной уверенности нужно свериться с крышкой блока. Маркировка элемента F13.
  • В корпусе блока расположены специальные пинцеты (по маркировке 1 и 2 соответственно). Аккуратно сжав пинцетом предохранитель, извлекаем его. В большей степени вероятности вы увидите обрыв нити или что устройство оплавилось. В некоторых случаях вышедший из строя элемент вообще не имеет визуально повреждений.
  • Установите новый элемент в посадочное место. Сверьте расчетный показатель предохранителя, он должен составить 15А.
  • Установите на место крышку блока, закрепите ее.
  • Подключите минусовую клемму аккумулятора.

Пошаговая замена предохранителя прикуривателя на Priora в моторном отсеке

  • Проводим подготовительные работы, во время которых требуется выключить зажигание LADA Priora и снять минусовую клемму аккумулятора.
  • Около аккумуляторной батареи имеется основной автомобильный блок предохранителей. Его требуется открыть и найти элемент, имеющий маркировку F3. Обязательно всегда сверяйтесь со схемой.
  • На следующем этапе извлекаем предохранитель, точно таким же образом, как было описано в инструкции по замене предохранительного элемента в монтажном блоке, располагающемся в салоне авто.
  • Устанавливаем исправный новенький предохранитель. Помним, что его номинальная сила тока составляет уже 60А.
  • Подключаем аккумуляторную батарею.

Подведем итоги

В завершении хочется добавить, что от жизни, как и от автомобиля нужно получать удовольствие. То же самое касается и современных устройств и техники. Пользоваться можно всем для повышения комфорта, но делать все надо с умом. Всегда покупайте качественные приборы и в этом случае ваша LADA Priora будет радовать вас долгие годы.

vaz-lada-granta.com

Предохранители на Лада Приора – где находятся, за что отвечает как заменить.

Даже такая мелочь как замена предохранителей на автомобиле, заводит водителей в определенный ступор. Особенно это касается владельцев автомобилей Лада Приора. В сегодняшней статье я подробно расскажу вам про то, как поменять предохранители на Приоре и дам подробное описание, за что отвечает каждый из предохранителей.

Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке. Монтажный блок расположен в панели приборов с левой стороны внизу и закрыт крышкой.

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем.

Маркировка предохранителей и реле нанесена на внутренней стороне крышки.

За что отвечают реле в монтажном блоке Лада Приора

И так давайте теперь я вам расскажу, что в монтажном блоке за что отвечает. Смотрим на рисунок выше К1 – К12 это реле. F1 – F32 плавкие предохранители.

  • 1,2 – пинцеты.
  • К1 – реле включения электоровентилятора радиатора системы охлаждения двигателя.
  • К2 – реле включения обогрева заднего стекла.
  • К3 – реле включения стартера.
  • К4 – дополнительное реле (реле зажигания).
  • К5 – место для резервного реле.
  • К6 – реле включения омывателя и очистителя лобового стекла.
  • К7 – Реле включения дальнего света фар.
  • К8 – Реле включения звукового сигнала.
  • К9 – Реле включения тревожного сигнала.
  • К10 – К12 Место для резервного реле.

За что отвечает предохранители в монтажном блоке Лада Приора

И так давайте теперь пробежимся по предохранителям:

  • Предохранитель F1 отвечает за электровентилятор радиатора системы охлаждения двигателя
  • Предохранитель F2 отвечает за обогрев заднего стекла
  • Предохранитель F3 отвечает за дальний свет (правый борт)
  • Предохранитель F4 отвечает за дальний свет (левый борт)
  • Предохранитель F5 отвечает за звуковой сигнал
  • Предохранитель F6 отвечает за ближний свет (левый борт)
  • Предохранитель F7 отвечает за ближний свет (правый борт)
  • Предохранитель F8 отвечает за тревожный сигнал
  • Предохранитель F9 отвечает за вентилятор отопителя
  • Предохранитель F10 отвечает за комбинацию приборов, освещение салона, стоп-сигнал
  • Предохранитель F11 отвечает за стеклоочиститель, обогрев заднего стекла (управление)
  • Предохранитель F12 отвечает за вывод «15» приборов
  • Предохранитель F13 отвечает за прикуриватель
  • Предохранитель F14 отвечает за габаритный свет (левый борт)
  • Предохранитель F15 отвечает за габаритный свет (правый борт)
  • Предохранитель F16 отвечает за вывод «15» АБС
  • Предохранитель F17 отвечает за противотуманную фара левая
  • Предохранитель F18 отвечает за противотуманную фара правая
  • Предохранитель F19 отвечает за обогрев сидений
  • Предохранитель F20 отвечает за блок управления иммобилизатором
  • Предохранитель F21 отвечает за задний противотуманный свет
  • Предохранитель F22 – F30 – резервное место для предохранителя
  • Предохранитель F31 отвечает за блок управления электропакетом
  • Предохранитель F32 – резервное место для предохранителя

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей. Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты 1 и 2. Перегоревший предохранитель определяем по сгоревшей перемычке, если есть сомнения, то можно проверить тестером.

Видео: Лада Приора(ВАЗ-2170). Диагностика электропакета.

Как заменить реле и предохранители на Ладе Приора

И так, теперь переходим к вопросу как заменить реле и перегоревшие предохранители на автомобиле Лада Приора

  1. И первое, что нам необходимо сделать – это отключить клемму «─» АКБ.

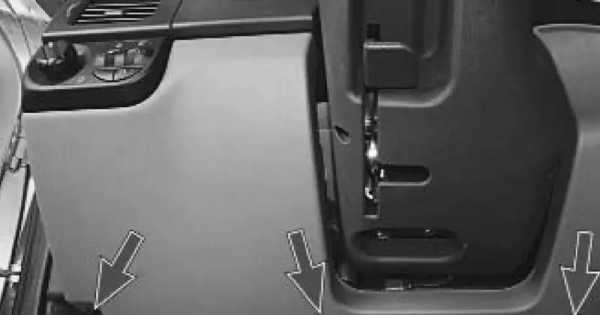

  2. Поверните на 90° три замка крышки блока предохранителей и реле.
  3. Преодолевая сопротивление фиксаторов, снимите крышку.
  4. Установите в контактный разъем предохранитель того же номинала, что и снятый.
  5. Малогабаритные реле в монтажном блоке также можно извлекать пинцетом для предохранителей. Остальные реле придется извлекать руками, так как конструкция пинцета для реле, расположенного в монтажном блоке, предусматривает наличие ребер на боковых поверхностях реле, но в данном монтажном блоке такие реле отсутствуют.
  6. Установите реле того же типа, что и снятое. Предохранители разного номинала окрашены разным цветом. Кроме того, на предохранитель нанесено числовое значение силы тока, на которую он рассчитан (номинал).

Как снять и заменить монтажный блок реле и предохранителей на Ладе Приоре

Но, не редко бывают случаи, когда просто не обойтись заменой одного реле и предохранителя. В этом случае приходится заменять весь монтажный блок. Для этого:

  1. Отсоединяем клемму минус от АКБ
  2. Снимаем крышку монтажного блока
  3. Выворачиваем винт крепления монтажного блока к панели приборов
  4. Снимаем монтажный блок с панели приборов, выводя его из зацепления с крючками крепления.
  5. Снимаем с монтажного блока все реле и предохранители
  6. Отжимаем фиксаторы клемм электропроводки
  7. Извлекаем клеммы с проводами из монтажного блока и снимаем монтажный блок с автомобиля

Ответы на распространенные вопросы связанные с заменой реле и предохранителей на Ладе Приора

И так, теперь бы хотелось ответить на распространенные вопросы, которые связаны с заменой предохранителей на Ладе Приора:

Какой предохранитель идет на прикуриватель Лада Приора?

На автомобиле Лада Приора за функциональность и работу прикуривателя отвечает предохранитель F13. Его я отметил на скриншоте.

Какой предохранитель идет на дворники в автомобиле Лада Приора?

В монтажном блоке предохранитель F11 отвечает за работу дворников (стеклоочистителей), кроме того в случае возникновения неисправности рекомендую вам проверить реле К6 оно отвечает за омыватель и очиститель лобового стекла (дворники)

Какой предохранитель на Приоре идет на ближний свет?

В случае если вам необходимо заменить предохранитель, идущий на ближний свет, то для этого откройте монтажный блок и обратите внимание на предохранитель F6 и F7 они отвечают за работу ближнего света фар с левой и правой стороны соответственно.

Какой предохранитель отвечает за печку на Лада Приора

За работу печки на автомобиле Лада Приора отвечает предохранитель F9 включение вентилятора отопителя или печки

Какой предохранитель идет/отвечает за стеклоподъемники на Лада Приора

За функциональность стеклоподъёмников и электропакета отвечает предохранитель F31, находится он в монтажном блоке управления

Видео: Блок предохранителей на Лада Приора

inomarki-remont.ru

Предохранитель прикуривателя Лада Приора: где находится, фото, схема

Компания ВАЗ пока не спешит менять прикуриватель на розетку. Выясним, что собой представляет предохранитель прикуривателя на авто Лада Приора.

Предохранитель в Приоре (универсал, люкс): где располагается, какой принцип работы

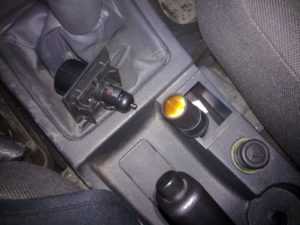

Для тех, кто не знает, прикуриватель на данной машине находится на центральном тоннеле пола, вблизи ручки стояночного тормоза. Такое расположение специально было продумано, чтобы к нему было проще дотянуться правой рукой. При этом об него нельзя зацепиться, а также он не мешает при езде. Для удобства он также оборудован подсветкой.

Читайте также: Какая помпа на Лада Приора лучше на 8 и 16 клапанов

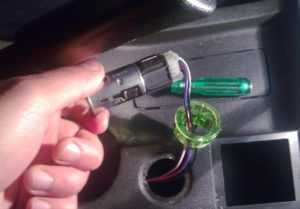

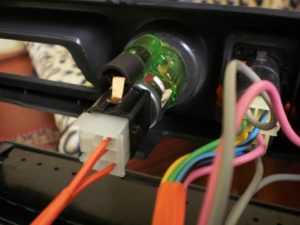

Устройство прикуривателя Приоры ничем не отличается от прикуривателя других автомобилей. В состав конструкции входят гнезда, металлический патрон и нихромовая спираль внутри. Патрон обладает пластиковой клавишей, при нажатии на которую происходит замыкание «плюса» с массой через спираль. Прикуриватель Приора не обладает тепловым реле. Его функции выполняют биметаллические «ушки» внутри патрона.

Какие могут быть неисправности

Как и любое другое приспособление, прикуриватель способен ломаться. К частым проблемам относятся:

  • западание «ушек»;
  • перегорание спиралей;
  • перегорание предохранителей;
  • нарушение контактов;
  • перегорание лампы.

Читайте также:Замена и монтаж впускного коллектора Лада Приора 8 и 16 клапанов

Если горят какие-то проводки, то это приводит к нарушению работы прикуривателя.  Такую проблему можно решить, заменив перегоревшие проводки. Полная замена системы требуется при серьезных неисправностях.

В каких ситуациях надо менять прикуриватель

Бывают случаи, когда необходимо поменять данный прибор. В большинстве случаев всему виной человеческий фактор. Но, как бы там ни было, замену осуществить вполне реально, причем минуя обращение на СТО. Для этого понадобится всего лишь одна отвертка. Достаточно поддеть ею усик внутри устройства и вытянуть внутреннюю часть. После этого вытаскивается пластмасса с лампой. Далее на место старого прикуривателя устанавливается новый.

Читайте также: Как снять и поменять расширительный бачок Лада Приора

Предохранитель

Он отвечает за безопасность прикуривателя и подключаемых к нему устройств. Он стоит в монтажном блоке, который находится в салоне машины. Корпус у него обычно синего цвета и имеет номер F13. Бывает, что предохранитель перегорает из-за того, что к нему подключают неисправные приборы. Также возможен вариант несоответствия расчетных величин тока цепи прикуривателя и прибора, который к нему подключается.

Если вы разбираетесь в том, какой проводок куда идет, а также знаете строение своей машины, то выполнить замену предохранителя вам удастся своими руками. Очень важно не спешить и делать все работы последовательно. В таком случае вы самостоятельно замените систему, сэкономив средства, которые ушли бы на обращение на СТО.

ladaautos.ru

Раздел Электро, Приора - предохранители

Лада Приора вышла на рынок в 2007 году в кузове седан (Lada 2170) и хэтчбек (Lada 2172). Приора универсал (Lada 2171) появилась в 2009 году, а купе (Lada 21728) в 2010. Все модели оснащены достаточно мощными 90 и 98-сильными двигателями(Евро-3,4). В октябре 2013 года вышла обновленная приора. В 2014 году выходит Приора с "роботом", которая комплектуется 106 сильным мотором.

Блок предохранителей - расположен под панелью приборов слева(основной блок). Для доступа необходимо снять крышку (3 пластиковых замка). Блок силовых предохранителей находится под капотом. Блок предохранителей КСУД - находится в центральной консоли, доступ справа.

Монтажный блок 2170 "Норма"

К1Реле электровентилятора системы охлаждения двигателя
К2Реле включения обогрева заднего стекла
К3Реле включения стартера
К4Дополнительное реле(реле зажигания)
К5Место для резервного реле
К6Реле омывателя и очистителя ветрового стекла
К7Реле включения дальнего света фар
К8Реле включения звукового сигнала
К9Реле включения тревожного сигнала
К10Место для резервного реле
К11Место для резервного реле
К12Место для резервного реле

№ предохранителяЗащищаемые цепи
F1(25A)Электровентилятор радиатора системы охлаждения двигателя
F2(25A)Обогрев заднего стекла
F3(10A)Дальний свет(правый борт)
F4(10A)Дальний свет(левый борт)
F5(10A)Звуковой сигнал
F6(7.5A)Ближний свет(левый борт)
F7(7.5A)Ближний свет(правый борт)
F8(10A)Тревожный сигнал
F9(25A)Вентилятор отопителя
F10(7.5A)Комбинация приборов(клемма"30").Освещение салона.Лампы стоп-сигналов.
F11(20A)Стеклоочиститель,обогрев заднего стекла(управление)
F12(10A)Вывод "15" приборов
F13(15A)Прикуриватель
F14(5A)Габаритный свет(левый борт)
F15(5A)Габаритный свет(правый борт)
F16(10A)Вывод "15" АБС
F17(10A)Противотуманная фара левая
F18(10A)Противотуманная фара правая
F19(15А)Обогрев сидений
F20(5A)Блок управления иммобилизатором
F21(7.5A)Задний противотуманный свет
F22-F30Резервное место предохранителя
F31(30A)Блок управления электростеклопакетом
F32Резервное место предохранителя

Монтажный блок 2170 "Норма" + кондиционер

К1Резервное реле
К2Реле включения обогрева заднего стекла
К3Реле включения стартера
К4Дополнительное реле(реле зажигания)
К5Место для резервного реле
К6Реле включения высокой скорости(автоматический режим) очистителя ветрового стекла
К7Реле включения дальнего света фар
К8Реле включения звукового сигнала
К9Реле включения тревожного сигнала
К10Реле включения противотуманных фар
К11Реле включения обогрева передних сидений
К12Место для резервного реле

№ предохранителяЗащищаемые цепи
F1Резерв
F2(25A)Реле обогрева заднего стекла. Контроллер электропакета, контакт 10 колодки XP2. Элемент обогрева заднего стекла.
F3(10A)Дальний свет(правый борт). Сигнальная лампа дальнего света в комбинации приборов.
F4(10A)Дальний свет(левый борт)
F5(10A)Звуковой сигнал
F6(7.5A)Ближний свет(левый борт)
F7(7.5A)Ближний свет(правый борт)
F8(10A)Тревожный сигнал
F9Резерв
F10(10A)Комбинация приборов(контакт"20"). Освещение салона. Лампы стоп-сигналов. Плафон порога передней двери(правой). Дополнительный сигнал торможения.
F11(20A)Стеклоочиститель(высокая скорость),переключатель очистителей и омывателей(53ah).Выключатель обогрева заднего стекла. Реле включения обогрева заднего стелка(обмотка). Электродвигатель очистителя ветрового(+заднего) стекла. Омыватель ветрового(+заднего) стекла. Блок надувных подушек безопасности(контакт 25).
F12(10A)Комбинация приборов(контакт"21"). Контроллер электропакета(контакт X2-9). Блок управления электромеханич. усилителем руля (контакт X2-1). Выключатель лампы света заднего хода. Лампы заднего хода. Блок управления системы парковки.(контакты 11, 14).
F13(15A)Прикуриватель
F14(5A)Габаритный свет(левый борт), комбинация приборов - лампа наружнего освещения. Подсветка номера, багажника. Контроллер электропакета (контакт X2-12).
F15(5A)Габаритный свет(правый борт). Плафон освещения вещевого ящика.
F16(10A)АБС контакт 18.
F17(10A)Противотуманная фара левая
F18(10A)Противотуманная фара правая
F19(15А)Выключатель обогрева сидений(контакт 1). Обогреватели передних сидений.
F20(10А)Выключатель рециркуляции(сигнализатор включения). Реле включения ближнего света и габаритов(система автоматического управления освещением). Реле электровентилятора отпителем. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением(контакт 3, 11). Контроллер системы автом. управления климатической установкой(контакт 1). Датчик системы автоматической очистки стекол(датчик дождя),контакт 1.
F21(5A)Переключатель световой сигнализации, контакт 30. Колодка диагностики, контакт 16. Часы. Контроллер климата(конт. 14).
F22(20А)Электродвиг. очистителя ветрового стекла(автоматич. режим.) Реле включения очистителя ветрового стекла и реле высокой скорости очистителя ветрового стекла(контакты).
F23(7.5A)Блок управления стеклоочистителями и внешним освещением, конт. 20.
F24-F30Резерв
F31(30А)Контроллер электропакета, клемма "2" колодки Х1. Контроллер электропакета, клемма "3" колодки Х1. Модуль двери водителя, контакт "6". Плафон освещения порога левой передней двери.
F32Резерв

Монтажный блок 21723 в исполнении "Люкс Плюс"

К1Реле включения ближнего света и габаритных огней фар(система автоматического управления освещением)
К2Реле включения обогрева заднего стекла
К3Реле включения стартера
К4Дополнительное реле(реле зажигания)
К5Место для резервного реле
К6Реле включения высокой скорости(автоматический режим) очистителя ветрового стекла
К7Реле включения дальнего света фар
К8Реле включения звукового сигнала
К9Реле включения тревожного сигнала
К10Реле включения противотуманных фар
К11Реле включения обогрева передних сидений
К12Реле включения очистителя ветрового стекла(прерывистый режим и автоматический режим)

№ предохранителяЗащищаемые цепи
F1Резерв
F2(25A)Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт "10" колодкиХР2. Элемент обогрева заднего стекла.
F3(10A)Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4(10A)Левая фара, лампа дальнего света.
F5(10A)Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6(7.5A)Левая фара , лампа ближнего света.
F7(7.5A)Правая фара, лампа ближнего света.
F8(10A)Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9Резерв
F10(10A)Комбинация приборов, контакт "20". Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11(20A)Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт "53а". Переключатель очистителей и омывателей, контакт "53ah". Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт "25".
F12(10A)Комбинация приборов, контакт "21". Контроллер электропакета, контакт "9" колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт "1" колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт "11" и "14".
F13(15A)Прикуриватель
F14(5A)Лампы габаритного света(левый борт). Комбинация приборов, сигнализатор главного света. Фонари освещения номерного знака. Фонарь освещения багажника. Контроллер электропакета, контакт "12" колодки Х2.
F15(5A)Лампы габаритного света(правый борт). Плафон освещения вещевого ящика
F16(10A)Гидроагрегат, контакт "18"
F17(10A)Противотуманная фара левая
F18(10A)Противотуманная фара правая
F19(15А)Выключатель обогрева сидений, контакт "1". Обогреватели передних сидений
F20(10A)Выключатель рециркуляции(сигнализатор включения).Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением). Реле электровентилятора отопителя. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты "3", "11". Контроллер системы автоматического управления климатической установкой, контакт "1". Датчик системы автоматической очистки стекол(датчик дождя), контакт "1".
F21(5A)Переключатель световой сигнализации, контакт "30". Колодка диагностики, контакт "16". Часы. Контроллер системы автоматического управления климатической установкой, контакт "14".
F22 (20А)Электродвигатель очистителя ветрового стекла(автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла,(контакты)
F23 (7.5А)Блок управления стеклоочистителями и внешним освещением, контакт "20"
F24 - F30Резерв
F31(30A)Контроллер электропакета, клемма "2" колодки Х1. Контроллер электропакета, клемма "3" колодки Х1. Модуль двери водителя, контакт "6". Плафон освещения порога левой передней двери.
F32Резерв

Монтажный блок силовых предохранителей под капотом

F1(30А) - зеленыйЭСУД двигателя
F2(40А)Электровентилятор системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета
F3(30А)Электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель
F4(60А)Генератор
F5(50А)Электромеханический усилитель рулевого управления
F6(60А)Генератор

Монтажный блок системы кондиционирования Halla (Корея)

F1(30А)Электровентилятор правый
F2(30А)Электровентилятор левый
F3(40А)Электровентилятор отопителя
F4(15А)Компрессор
P1Реле электровентилятора правого
P2Реле дополнительное (последовательного включения электровентиляторов левого и правого)
P3Реле электровентилятора левого
P4Реле электровентилятора отопителя
P5Реле компрессора

Монтажный блок системы кондиционирования Panasonic (Тайвань)

F1(30А)Электровентилятор левый(низкая скорость)
F2(30А)Электровентилятор правый
F3(40А)Электровентилятор отопителя
F4(15А)Компрессор
P1Вентилятор отопителя (максимальная скорость - параллельное включение)
P2Реле электровентилятора правого
P3Вентилятор отопителя (низкая скорость - последовательное включение)
P4Реле электровентилятора левого
P5Вентилятор отопителя
P6Компрессор

Низкая скорость включается при температуре ОЖ 100*С или при включении кондиционера. Высокая скорость включается примерно при температуре ОЖ 104*С или при высоком давлении в системе кондиционирования по датчику давления фреона.

www.kmpnz.ru

Блок предохранителей Приоры: схема, расположение

Современный автомобиль является сложным набором различных компонентов и систем. В нем синхронно работают и сочетаются комплексные системы, работающие на механическом, гидравлическом и, конечно же, электрическом принципе. Поиск поломки в электросистемах –довольно долгий и кропотливый процесс в любом автомобиле как зарубежного, так и отечественного производства.

Наиболее частыми причинами выхода из строя электрооборудования являются перепады напряжения. Защититься от них помогают плавкие вставки. В собственном автомобиле желательно знать самому, где они расположены. Блок предохранителей Приора находится в зоне досягаемости водителя.

Электропитание для внешних приборов

Установленный разъем для прикуривателя постепенно теряет свою первоначальную функцию. Это связано с популяризацией здорового образа жизни. Однако, автопроизводители не стремятся отказываться от данного блока, так как он активно стал использоваться в качестве розетки для подзарядки различных мобильных девайсов:

  • сотовый телефон;
  • спутниковый навигатор;
  • ноутбук;
  • планшет;
  • холодильник;
  • компрессор и пр.

В связи с этим повысилась нагрузка на электропроводку, и приходится выяснять, где находится предохранитель прикуривателя Приоры, так как он нередко, защищая от превышения напряжения, выходит из строя и требует замены. Располагается автомобильная розетка на видном месте – в начале центрального туннеля между водителем и передним пассажиром, около ручки ручника.

Расположение довольно эргономичное и позволяет дотянуться правой рукой к разъему водителю без особого усилия. В темное время суток для быстрого обнаружения зона подсвечивается, что существенно упрощает ее поиск. Гнездо отличается более компактными габаритами, в сравнении с предыдущими ВАЗовскими моделями авто.

Прежде чем понять, почему предохранитель печки Приоры часто плавится, рекомендуется ознакомиться с конструкцией гнезда. Оно представляет собой полый цилиндр с металлическим патроном внутри, который оснащен высокопрочной нихромовой спиралью.

Снаружи имеется пластиковая кнопка, при нажатии на которую осуществляется соприкосновение положительного контакта с отрицательным. Осуществляется нагрев спирали так же, как это делается в обычных утюгах. В блоке отсутствует тепловое реле, а размыкание контактов осуществляется благодаря паре биметаллических зацепов. При нагревании до достаточного уровня они разжимаются и разъединяют плюс с минусом. Пружина возвращает патрон в первоначальное положение.

Если после нажатия на пластиковую кнопку не происходит контакта, нагрева и отстреливания, то это свидетельствует о наличие разрыва в электроцепи. Чаще всего виновником событий является перегоревшая плавкая вставка. Водителю для замены ее понадобится знать расположение предохранителей Приоры.

Причины поломки плавких вставок

Причин, по которым предохранители Лада Приора, защищающие прикуриватель, горят, может быть несколько:

  • несбалансированность параметров силы тока допустимых для цепи прикуривателя и подключаемого оборудования;
  • соединение со встроенным гнездом штекера, имеющего значительно меньшие габариты, что приводит к замыканию сети;
  • имеются электронеисправности в присоединяемом приборе.

Нужно знать, что конструктивный диаметр прикуривателя Приоры составляет 21 мм. Входные штекеры мобильного оборудования должны быть из максимально близкого к этому параметру интервала. Если штекер будет 18-19 мм, то он станет болтаться в проеме и искрить. Это приведет к обгоранию контактов и увеличению нагрузки на сеть.

Не допускается превышение параметров по току. Значительная разница приведет к перегоранию плавкой вставки.

Важно! Максимально допустимый ток, пропускаемый через розетку прикуривателя, составляет 15 А.

Если пускать через эту сеть силу тока в 20 А, то вставка перегорит и придется выяснять, как устроена схема предохранителей Приоры. По ней найти соответствующий разъем и провести замену.

Место расположения предохранителей

Центральный блок с плавкими вставками находится рядом с левой ногой водителя. Увидеть его можно через открытую переднюю дверь. Схему скрывает эргономичная крышка. Для ее открытия понадобится ввернуть три фиксатора на 180 против часовой стрелки. Далее отщелкиваем саму крышку.

Второй по важности блок располагается глубже. Чтобы добраться до него, необходимо открыть капот. Справа за аккумулятором схема закрыта черной крышкой. Откидываем ее и проводим замену.

Третий по важности блок расположен также в салоне около левой ноги водителя. Для доступа к нему понадобится крестовая отвертка. Выкрутив саморезы и откинув пластиковую панель, автовладелец может осуществлять диагностику и ремонт.

Замена в подкапотном пространстве

Необходимо учесть, что гнезда для предохранителей и реле могут существенно отличаться у отдельных модификаций автомобилей. Приведем наиболее популярную расстановку, в которой можно определить, где стоят предохранитель на дворники Приоры. Также с помощью таблицы легко обнаружить предохранитель ближнего света на Приоре. Есть несколько плавких вставок, защищающих работу антиблокровочной системы. Поменять предохранитель АБС Приоры также поможет представленная схема.

МаркировкаФункционал
Комплект «Норма»
К-1Радиаторные вентиляторы
К-2Обогрев стекла сзади
К-3Стартер
К-4Допреле
К-5Зарезервированный разъем для реле
К-6Электромотор омывателя лобового стекла
К-7Дальний свет, лампы
К-8Звуковой сигнал
К-9Аварийка
К-10, К-11, К-12Зарезервированные разъемы для реле
Сборка «Люкс плюс», «Люкс»
К-1Ближние фары и габариты, лампы
К-2Подогрев заднего стекла
К-3Стартер
К-4Вспомогательное реле
К-5Резервный разъем
К-6Обеспечение работы «дворников»
К-7Дальний свет, лампы
К-8Звуковой сигнал
К-9Противоугонка (звуковое сопровождение)
К-10Противотуманное освещение
К-11Обогрев кресел
К-12Работа «дворников», реле

Интересное по теме:

загрузка...

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
