Предохранитель на прикуриватель приора где находится фото: Предохранитель прикуривателя Лада Приора

Содержание

Предохранитель прикуривателя Лада Приора

Современные владельцы автомобилей разделились на 2 лагеря: одни полагают что прикуриватель в авто давным-давно потерял свою актуальность, и является бесполезной вещью, другие продолжают активно использовать прикуриватель. То же самое обстоит и с владельцами популярной Лада Приора.

Используя данное устройства вместо обыкновенной розетки, к электрическому питанию вашего авто можно с легкостью подключить и пользоваться различными устройствами и даже приборами. Благодаря современным технологиям можно сидеть в машине и с комфортом пить кофе, приготовленное собственноручно в портативной кофеварке все в том же автомобиле.

Не всегда технологии позволяют расслабиться, случаются и непредвиденные, хоть и небольшие, но неприятности, к примеру, многие из вас сталкивались с такой ситуацией, когда подключенный к разъему автоприкуривателя с целью зарядить, гаджет, попросту не работает. Несведущие в этом вопросе автолюбители могут запаниковать, в такой момент не подумав, что виновником происходящего стал предохранитель прикуривателя.

Скорее всего предохранитель просто перегорел, и под силу каждому из вас его заменить. Давайте разбираться по порядку, узнаем, где находится этот самый предохранитель прикуривателя в отечественной Лада Приора, а также какой предохранитель идет.

Подключаемые устройства к прикуривателю Приоры

Вы можете самостоятельно посчитать совершенно точно, какие устройства по мощности можно подключать к автоприкуривателю. Для этой цели потребуется знать непременно номинал силы тока, собственно на который, и рассчитан предохранитель. Как это самостоятельно выполнить? Все достаточно просто: сила тока 15А (ампер) умножаем на так называемое номинальное напряжение в самом прикуривателе, которое составляет 12В (вольт).

Из этого следует, что любое имеющееся подключаемое устройство к прикуривателю Лада Приора не может превышать мощность 180Вт (ватт). При этом список устройств, разрешенных для подключения довольно обширный, предлагаем вам с ним ознакомиться:

  • Видеорегистратор;
  • Компрессор/портативный холодильник;
  • Ионизатор;
  • Устройства для навигации;
  • Массажная подушка/спец. накидка;
  • Очиститель воздуха;
  • Фонарь/лампа;
  • Кипятильник/эл. чайник;
  • Разветвитель;
  • Вентилятор;
  • Грелка специальная на сиденье;
  • Пылесос

Отметим дополнительно, что ежегодно появляются разные новенькие устройства и всевозможные приборы. Будьте всегда внимательны к тому, что подключаете к автомобильному прикуривателю, ведь именно чрезмерная нагрузка привести, способна не только к тому, что из строя выйдут предохранители, но также может произойти короткое замыкание, и самое ужасное — пожар.

От каких предохранителей зависит работа прикуривателя в Приоре

Первый вопрос: где находится? Рассматривая конкретный автомобиль, а в нашем случае им является Лада Приора, необходимый нам предохранитель прикуривателя смело можете искать и непременно обнаружить в монтажном специализированном блоке, именно там он и установлен. Когда автовладелец сидит в салоне авто, все что ему потребуется на этот момент, так это глянуть вниз левее от себя.

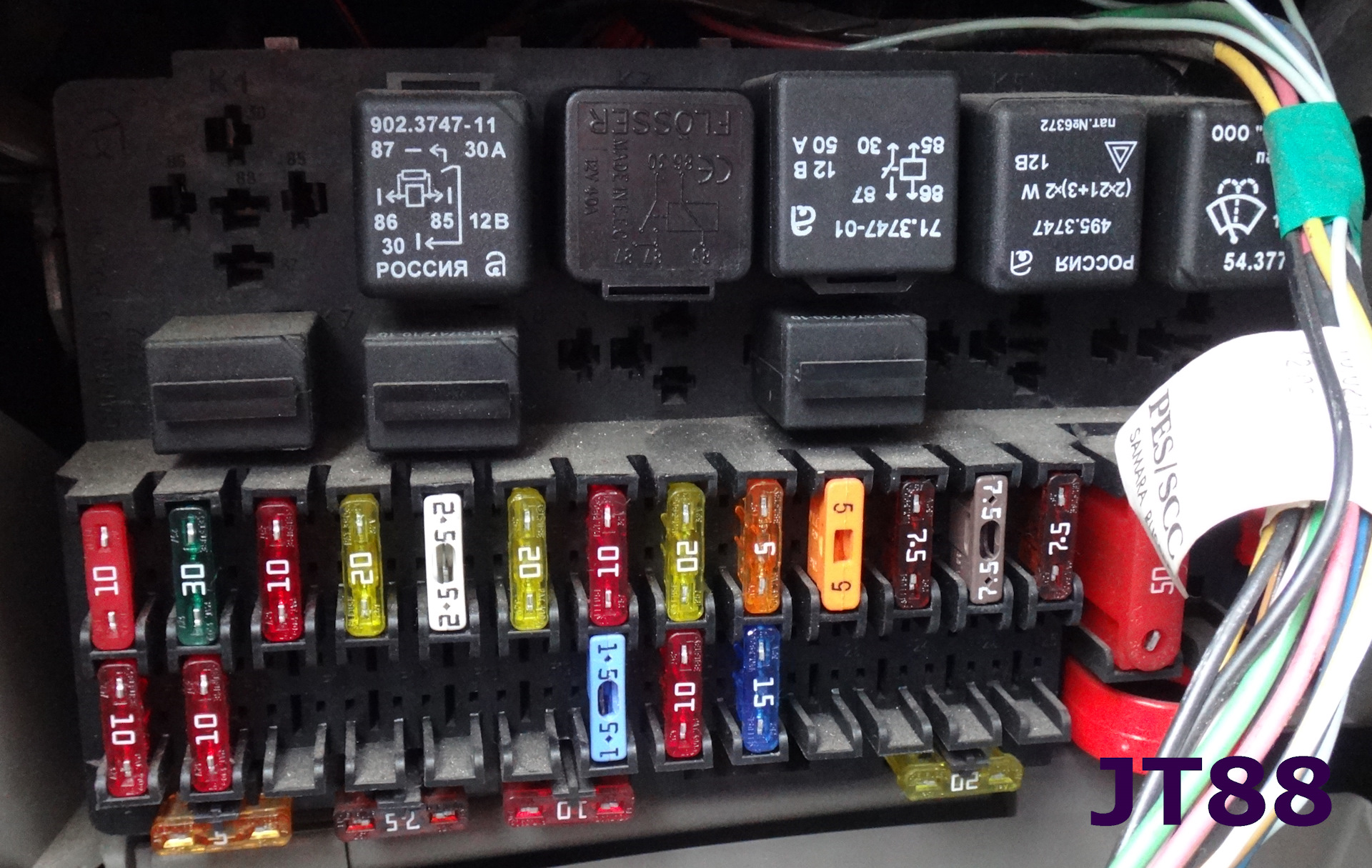

Так называемый монтажный блок размещается снизу приборной панели, левее от рулевого колеса и прикрыт специальной защитной крышкой. Как раз под этой крышечкой вы обнаружите весь монтажный с предохранителями блок Приоры. Внизу блока находятся 2 ряда со всевозможными предохранителями. Предохранитель прикуривателя «обосновался» в верхнем ряду, а его место справа самое крайнее. Заводская маркировка гнезда предохранителя F13. Также немаловажный вопрос: какой предохранитель идет? В данном случае сила тока должна составлять 15 ампер.

Во всех без исключения моделях из РФ Лада Приора, рассматриваемый нами сейчас предохранитель прикуривателя, имеется и в основном блоке. Этот элемент ответственный, прежде всего за вентилятор, расположенный в системе охлаждения, однако обеспечивает дополнительно и работу автоприкуривателя. В подкапотном главном блоке его заводская маркировка F3, и 60 ампер ограничение соответственно по силе тока.

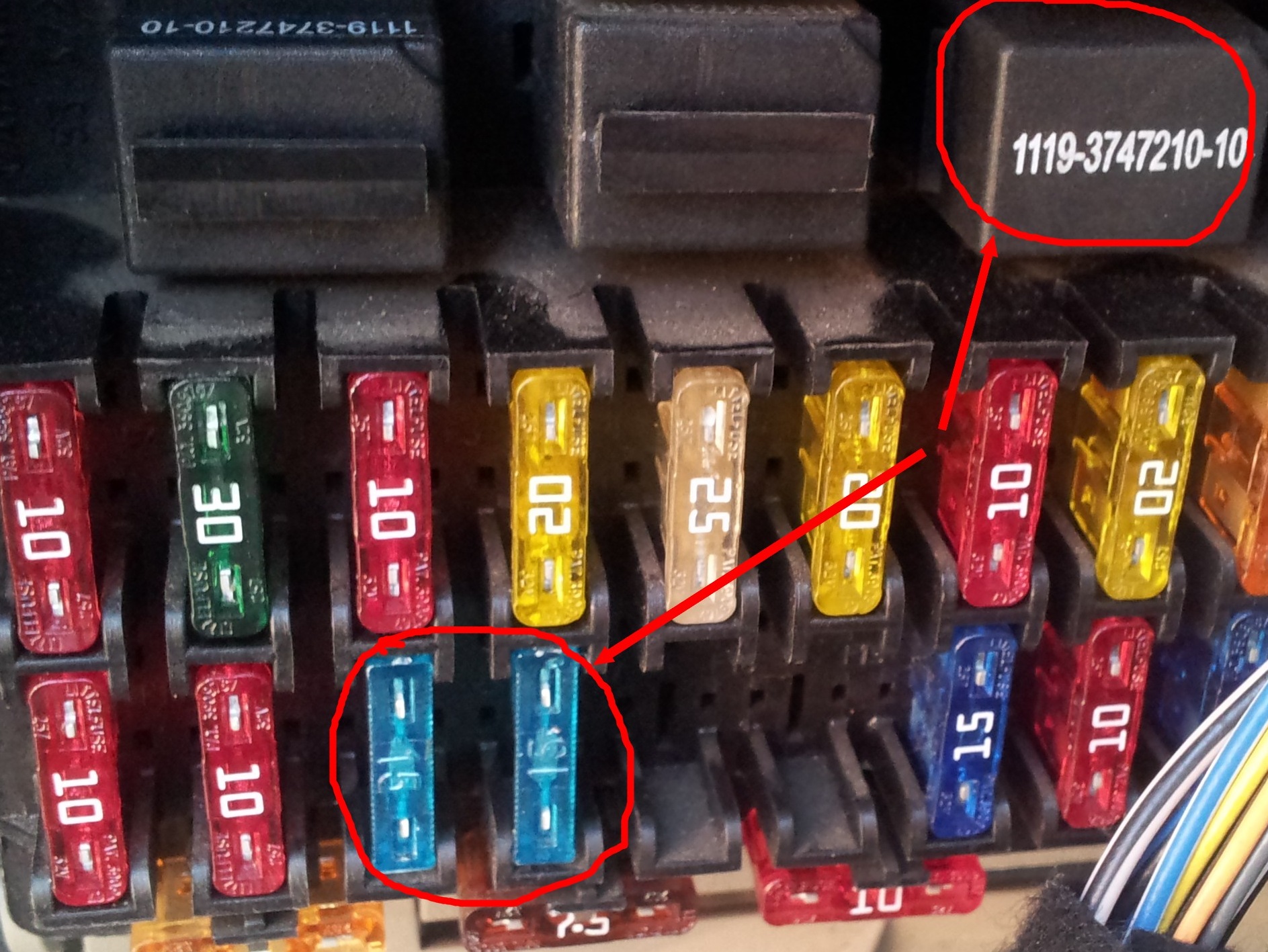

Проверенно опытным путем, что на популярной в РФ Приоре, нужный нам предохранительный элемент довольно часто заменять приходится. Главная причина этой неприятности заключается в том, что прикуриватель используют зачастую некорректно. Большинство автовладельцев не задумываются о том, что прикуриватель имеет обязательно ограничение по мощности и силе тока. Нельзя подключать к разъему довольно мощное устройство, также нежелательно использовать устройство, раздающее заряд на несколько приборов или гаджетов. Предохранители нужно приобретать надежные, также качественные провода для вашего авто тоже помогут сохранить общую проводку авто в надлежащем состоянии.

Как устроен в Приоре предохранитель прикуривателя

Рассматриваемые нами предохранители всегда выполняются в виде небольших плавких элементов. Их задача разомкнуть электроцепь при коротком замыкании или при превышении мощности. Их задача защитить все системы авто.

Предохранитель прикуривателя, равно как и другие предохранители, выполнен из пластикового корпуса, плюс имеется специальная пластинка или высокотехнологичная нить, проводящая электрический ток. Изделие имеет корпус, являющийся и крепежной системой, монтируемый к контактам монтажного блока, который в свою очередь подключен прямо к электроцепи всего автомобиля, в нашем случае Лада Приора. Предохранители всегда спрятаны под защитным корпусом.

Что нужно знать о замене предохранителя прикуривателя

Когда вы уже на 100-процентов в курсе, где находится нужный нам предохранительный элемент на LADA Priora, то уж совершенно точно без каких-либо проблем и существенных затрат времени поменяете своими силами.

Есть главное требование в этом деле. Вместо предохранительного элемента ни в коем случае нельзя устанавливать самодельные устройства, как известно некоторые владельцы авто грешат этим, и устанавливают скрепку или проволочку. Также покупать предохранители рекомендуется отечественного производства, лучше отдать предпочтение им, чем низкокачественным китайским аналогам, поскольку от этого зависит безопасность ваша и автомобиля.

Никакой абсолютно сложности нет в том, чтобы поменять предохранитель на Приоре. Не требуется демонтировать ни блок, ни посадочное место. Заменяется предохранитель сгоревший на новый. Перед тем как приступать к замене все же следует ознакомиться с алгоритмом процесса и некоторыми нюансами.

Пошаговая замена предохранителя прикуривателя на Priora в монтажном блоке

  • Первым делом у нас происходит подготовительный момент. Для этого требуется выключить совсем зажигание и отключить аккумулятор. Как поступить? Снять клемму с минусовым показателем.
  • Вы уже знаете, где находится монтажный блок. Он крепится 3-мя болтиками, их с легкостью можно открутить.
  • Крышку после снятия болтов нужно зацепить снизу и аккуратно снять.
  • Как говорилось ранее, предохранительный элемент, отвечающий за работу прикуривателя, располагается в верхнем ряду, и при этом крайний справа. Даже если вы определили его местоположение, для полной уверенности нужно свериться с крышкой блока. Маркировка элемента F13.
  • В корпусе блока расположены специальные пинцеты (по маркировке 1 и 2 соответственно). Аккуратно сжав пинцетом предохранитель, извлекаем его. В большей степени вероятности вы увидите обрыв нити или что устройство оплавилось. В некоторых случаях вышедший из строя элемент вообще не имеет визуально повреждений.
  • Установите новый элемент в посадочное место. Сверьте расчетный показатель предохранителя, он должен составить 15А.
  • Установите на место крышку блока, закрепите ее.
  • Подключите минусовую клемму аккумулятора.

Пошаговая замена предохранителя прикуривателя на Priora в моторном отсеке

  • Проводим подготовительные работы, во время которых требуется выключить зажигание LADA Priora и снять минусовую клемму аккумулятора.
  • Около аккумуляторной батареи имеется основной автомобильный блок предохранителей. Его требуется открыть и найти элемент, имеющий маркировку F3. Обязательно всегда сверяйтесь со схемой.
  • На следующем этапе извлекаем предохранитель, точно таким же образом, как было описано в инструкции по замене предохранительного элемента в монтажном блоке, располагающемся в салоне авто.
  • Устанавливаем исправный новенький предохранитель. Помним, что его номинальная сила тока составляет уже 60А.
  • Подключаем аккумуляторную батарею.

Подведем итоги

В завершении хочется добавить, что от жизни, как и от автомобиля нужно получать удовольствие. То же самое касается и современных устройств и техники. Пользоваться можно всем для повышения комфорта, но делать все надо с умом. Всегда покупайте качественные приборы и в этом случае ваша LADA Priora будет радовать вас долгие годы.

Предохранитель прикуривателя Лада Приора: где находится, фото, схема

Компания ВАЗ пока не спешит менять прикуриватель на розетку. Выясним, что собой представляет предохранитель прикуривателя на авто Лада Приора.

Предохранитель в Приоре (универсал, люкс): где располагается, какой принцип работы

Для тех, кто не знает, прикуриватель на данной машине находится на центральном тоннеле пола, вблизи ручки стояночного тормоза. Такое расположение специально было продумано, чтобы к нему было проще дотянуться правой рукой. При этом об него нельзя зацепиться, а также он не мешает при езде. Для удобства он также оборудован подсветкой.

Читайте также: Какая помпа на Лада Приора лучше на 8 и 16 клапанов

Устройство прикуривателя Приоры ничем не отличается от прикуривателя других автомобилей. В состав конструкции входят гнезда, металлический патрон и нихромовая спираль внутри. Патрон обладает пластиковой клавишей, при нажатии на которую происходит замыкание «плюса» с массой через спираль. Прикуриватель Приора не обладает тепловым реле. Его функции выполняют биметаллические «ушки» внутри патрона.

Какие могут быть неисправности

Как и любое другое приспособление, прикуриватель способен ломаться. К частым проблемам относятся:

  • западание «ушек»;
  • перегорание спиралей;
  • перегорание предохранителей;
  • нарушение контактов;
  • перегорание лампы.

Читайте также:Замена и монтаж впускного коллектора Лада Приора 8 и 16 клапанов

Если горят какие-то проводки, то это приводит к нарушению работы прикуривателя.

  Такую проблему можно решить, заменив перегоревшие проводки. Полная замена системы требуется при серьезных неисправностях.

В каких ситуациях надо менять прикуриватель

Бывают случаи, когда необходимо поменять данный прибор. В большинстве случаев всему виной человеческий фактор. Но, как бы там ни было, замену осуществить вполне реально, причем минуя обращение на СТО. Для этого понадобится всего лишь одна отвертка. Достаточно поддеть ею усик внутри устройства и вытянуть внутреннюю часть. После этого вытаскивается пластмасса с лампой. Далее на место старого прикуривателя устанавливается новый.

Читайте также: Как снять и поменять расширительный бачок Лада Приора

Предохранитель

Он отвечает за безопасность прикуривателя и подключаемых к нему устройств. Он стоит в монтажном блоке, который находится в салоне машины. Корпус у него обычно синего цвета и имеет номер F13. Бывает, что предохранитель перегорает из-за того, что к нему подключают неисправные приборы.

Также возможен вариант несоответствия расчетных величин тока цепи прикуривателя и прибора, который к нему подключается.

Если вы разбираетесь в том, какой проводок куда идет, а также знаете строение своей машины, то выполнить замену предохранителя вам удастся своими руками. Очень важно не спешить и делать все работы последовательно. В таком случае вы самостоятельно замените систему, сэкономив средства, которые ушли бы на обращение на СТО.

Блок предохранителей Приоры: схема, расположение

Современный автомобиль является сложным набором различных компонентов и систем. В нем синхронно работают и сочетаются комплексные системы, работающие на механическом, гидравлическом и, конечно же, электрическом принципе. Поиск поломки в электросистемах –довольно долгий и кропотливый процесс в любом автомобиле как зарубежного, так и отечественного производства.

Наиболее частыми причинами выхода из строя электрооборудования являются перепады напряжения. Защититься от них помогают плавкие вставки. В собственном автомобиле желательно знать самому, где они расположены. Блок предохранителей Приора находится в зоне досягаемости водителя.

Электропитание для внешних приборов

Установленный разъем для прикуривателя постепенно теряет свою первоначальную функцию. Это связано с популяризацией здорового образа жизни. Однако, автопроизводители не стремятся отказываться от данного блока, так как он активно стал использоваться в качестве розетки для подзарядки различных мобильных девайсов:

  • сотовый телефон;
  • спутниковый навигатор;
  • ноутбук;
  • планшет;
  • холодильник;
  • компрессор и пр.

В связи с этим повысилась нагрузка на электропроводку, и приходится выяснять, где находится предохранитель прикуривателя Приоры, так как он нередко, защищая от превышения напряжения, выходит из строя и требует замены.

Располагается автомобильная розетка на видном месте – в начале центрального туннеля между водителем и передним пассажиром, около ручки ручника.

Расположение довольно эргономичное и позволяет дотянуться правой рукой к разъему водителю без особого усилия. В темное время суток для быстрого обнаружения зона подсвечивается, что существенно упрощает ее поиск. Гнездо отличается более компактными габаритами, в сравнении с предыдущими ВАЗовскими моделями авто.

Прежде чем понять, почему предохранитель печки Приоры часто плавится, рекомендуется ознакомиться с конструкцией гнезда. Оно представляет собой полый цилиндр с металлическим патроном внутри, который оснащен высокопрочной нихромовой спиралью.

Снаружи имеется пластиковая кнопка, при нажатии на которую осуществляется соприкосновение положительного контакта с отрицательным. Осуществляется нагрев спирали так же, как это делается в обычных утюгах. В блоке отсутствует тепловое реле, а размыкание контактов осуществляется благодаря паре биметаллических зацепов.

При нагревании до достаточного уровня они разжимаются и разъединяют плюс с минусом. Пружина возвращает патрон в первоначальное положение.

Если после нажатия на пластиковую кнопку не происходит контакта, нагрева и отстреливания, то это свидетельствует о наличие разрыва в электроцепи. Чаще всего виновником событий является перегоревшая плавкая вставка. Водителю для замены ее понадобится знать расположение предохранителей Приоры.

Причины поломки плавких вставок

Причин, по которым предохранители Лада Приора, защищающие прикуриватель, горят, может быть несколько:

  • несбалансированность параметров силы тока допустимых для цепи прикуривателя и подключаемого оборудования;
  • соединение со встроенным гнездом штекера, имеющего значительно меньшие габариты, что приводит к замыканию сети;
  • имеются электронеисправности в присоединяемом приборе.

Нужно знать, что конструктивный диаметр прикуривателя Приоры составляет 21 мм. Входные штекеры мобильного оборудования должны быть из максимально близкого к этому параметру интервала. Если штекер будет 18-19 мм, то он станет болтаться в проеме и искрить. Это приведет к обгоранию контактов и увеличению нагрузки на сеть.

Не допускается превышение параметров по току. Значительная разница приведет к перегоранию плавкой вставки.

Важно! Максимально допустимый ток, пропускаемый через розетку прикуривателя, составляет 15 А.

Если пускать через эту сеть силу тока в 20 А, то вставка перегорит и придется выяснять, как устроена схема предохранителей Приоры. По ней найти соответствующий разъем и провести замену.

Место расположения предохранителей

Центральный блок с плавкими вставками находится рядом с левой ногой водителя. Увидеть его можно через открытую переднюю дверь. Схему скрывает эргономичная крышка. Для ее открытия понадобится ввернуть три фиксатора на 180 против часовой стрелки. Далее отщелкиваем саму крышку.

Второй по важности блок располагается глубже. Чтобы добраться до него, необходимо открыть капот. Справа за аккумулятором схема закрыта черной крышкой. Откидываем ее и проводим замену.

Третий по важности блок расположен также в салоне около левой ноги водителя. Для доступа к нему понадобится крестовая отвертка. Выкрутив саморезы и откинув пластиковую панель, автовладелец может осуществлять диагностику и ремонт.

Замена в подкапотном пространстве

Необходимо учесть, что гнезда для предохранителей и реле могут существенно отличаться у отдельных модификаций автомобилей. Приведем наиболее популярную расстановку, в которой можно определить, где стоят предохранитель на дворники Приоры. Также с помощью таблицы легко обнаружить предохранитель ближнего света на Приоре. Есть несколько плавких вставок, защищающих работу антиблокровочной системы. Поменять предохранитель АБС Приоры также поможет представленная схема.

Маркировка Функционал
Комплект «Норма»
К-1 Радиаторные вентиляторы
К-2 Обогрев стекла сзади
К-3 Стартер
К-4 Допреле
К-5 Зарезервированный разъем для реле
К-6 Электромотор омывателя лобового стекла
К-7 Дальний свет, лампы
К-8 Звуковой сигнал
К-9 Аварийка
К-10, К-11, К-12 Зарезервированные разъемы для реле
Сборка «Люкс плюс», «Люкс»
К-1 Ближние фары и габариты, лампы
К-2 Подогрев заднего стекла
К-3 Стартер
К-4 Вспомогательное реле
К-5 Резервный разъем
К-6 Обеспечение работы «дворников»
К-7 Дальний свет, лампы
К-8 Звуковой сигнал
К-9 Противоугонка (звуковое сопровождение)
К-10 Противотуманное освещение
К-11 Обогрев кресел
К-12 Работа «дворников», реле


Обзор MERCEDES ACTROS EURO6

Малярный инструмент отличатся по размеру и материалу изготовления мягкой части (шубки), подробнее https://laksavto.com.ua. Так, чем больше окрашиваемая поверхность, тем шире валик необходимо использовать (максимальный размер 30 см).

В зависимости от используемой краски подбирается определенный тип «шубки» валика. Инструмент с поролоновой мягкой частью идеально подходит для окрашивания водно-дисперсионными составами. Не стоит использовать данный инструмент для эмульсионной краски (в процессе нанесения краска насыщается воздухом, после чего ложится на стену неровными полосами).


Не работает спидометр Приора что делать конкретно о поломках

Получить равномерно окрашенную масляными или эмульсионными красками стену, потолок, поможет валик с велюровой мягкой частью.

Также от типа окрашиваемой поверхности подбирается длина ворса шубки валика. Для гладко оштукатуренных стен идеальный вариант — 6мм, для структурных обоев — 15мм, для кирпичных стен или блоков бетона хорошо подходит инструмент с ворсом не менее 19 мм.


Не работает спидометр? Быстрая замена датчика скорости.

Секрет: независимо от того из какого материала выполнена мягкая часть валика, перед первым использованием инструмент обязательно замачивают на несколько часов в воде, а затем хорошенько просушивают.

Чтобы избежать негативных последствий коррозии современному водителю нужно позаботиться о защите кузовной части машины. А лучший способ защиты – это его покраска, такая как на сайте http://www.77professional.ru/okraska-avtomobilya. К тому же покрашенный автомобиль – это очень красиво и роскошно, смотрите на сайте https://laksavto.com.ua. Однако, довольно часто кузов машины покрывается мелкими царапинами, причиной которых могут служить различные факторы: неудачная парковка, дорожно-транспортное происшествие, кто-то зацепил. В целом же, время берет свое и меняет окрас авто под воздействием моющего средства и влияний погоды (солнце, дождь, снег, град). Весь этот перечень неприятностей решается покраской машины. Если же Вы, конечно, желаете получения качественного и максимального результата, тогда лучше не браться за работу своими руками. Для таких случаев предусмотрена покраска автомобиля ведущими специалистами своего дела с многолетним стажем и опытом работы.

Защита кузовной части

Во все времена коррозия являлась главным врагом всех автомобилистов. В связи с тем, что не придумали еще способ и средства от появления ржавчины, то лучше своевременная реакция на предотвращение подобной ситуации.

Профессиональные работники проведут необходимые операции, устранив коррозию и другие дефекты, до начала покраски автомобиля.

Почему лучше остановить свой выбор на профессиональной покраске авто?

Для проведения покраски машины, желательно иметь не только некие знания, умения и силы, но и творческий подход. В начале, автомаляром подбирается нужный цветовой оттенок. Не надо переживать по поводу сходства цвета, в случае покраски некоторых деталей, к примеру, дверь. Каждая машина имеет специальную бирку с номером краски, мастер без труда получит такой же цвет. Шпаклевать и грунтовать также нужно с особым вниманием, правильность ее нанесения и шлифовальные работы – будут означать удачную и ровную поверхность на кузове.

Немаловажное значение придается помещению, в котором производится покраска и подсушка машины. Без наличия вытяжек и изоляций от внешней среды, конечный результат не порадует владельца авто. По этой причине красить машину в специальной камере. Любая, даже небольшая соринка или волос бросится при проверке качества покраски. Такая работа будет признана бракованной. Лучший выбор для Вас – предоставление этих действий мастеру, который сделает покраску высококачественно и с гарантией.

Где находятся предохранители на Лада Приора: схема, фото

В автомобиле находится несколько блоков предохранителей, обеспечивающих безопасность электропроводки всего автомобиля. Поскольку в современное авто все больше начиняется дополнительными приборами и модулями, нагрузка на сеть увеличивается и соответственно предохранителей становится больше.

Местоположение предохранителей

В Ладе Приора находится 3 блока предохранителей, распределяющих нагрузку между собой. Это является обязательной деталью в производстве авто. Также не рекомендуется перенаправлять напряжение с неисправных предохранителей на работающие, так как это может закончиться возгоранием машины. Как уже было сказано выше, в приоре находится 3 предохранителя, располагаются они в следующих местах:

Главный блок предохранителей расположен у левой ноги водителя и защищен крышкой.
Второй блок находится у левой ноги пассажира, сидящего спереди. Он также скрыт от глаз крышкой. Примечательно, что эта крышка имеет решетку вентиляции для проветривания проводов, чтобы последние не гнили.
Последний блок расположен под капотом у расширительного бачка.

Для доступа к каждому из вышеописанных блоков или, как их называют автомобилисты, черным ящикам необходимо сделать следующее:

чтобы подобраться к первому, нужно повернуть 3 фиксатора и сныть крышку;
для доступа ко второму понадобится отвертка. Панель закреплена 3 шурупами, отвернув которые, можно открыть доступ к предохранителям;
2x h26
последний черный ящик находится под защитным колпаком, сняв который можно спокойно заменить нужный предохранитель.

Читайте также: Почему медленно работают дворники на Приоре

Меры предосторожности

Предохранители берут на себя все перепады напряжения, скачки, связанные с нарушением изоляции, и прочие причины поломки. Особенностью предохранителей является то, что они плавятся после случившейся поломки. В этом есть свое достоинство и недостаток. Достоинство заключается в том, что водитель Приоры может сразу увидеть причину поломки и, зная назначение каждого предохранителя, искать причину в определенном месте. Однако это одновременно является недостатком – перегоревший предохранитель придется выкинуть и купить новый. Перед тем как проверять предохранители, менять их, а также искать и устранять причину поломки, необходимо отсоединить клемму аккумулятора с пометкой «-».

Если этого не сделать, то дальнейшие действия станут причиной короткого замыкания, а также могут быть опасны для жизни.

Не менее важным является знание силы тока, проходящей через каждый из предохранителей, поскольку несоответствие пропускной способности и силы тока в цепи повлечет за собой сгорание проводки. Нельзя забывать и то, что каждый предохранитель на Ладе Приора отвечает за свою часть электропроводки в авто, поэтому перед началом работ по замене не помешает ознакомиться со схемой их расположения. Данную схему можно найти в руководстве к машине.

Крайне важно, перед тем как заменить предохранитель, устранить неисправность в электрике автомобиля. Иначе при включении зажигания возможно повторное сгорание уже нового предохранителя. Назначение блоков стоит более подробно рассмотреть каждый блок предохранителей, чтобы знать, где искать причину неисправности. Начать нужно с главного и самого большого, по количеству предохранителей, блока, расположенного у водительского места.  В данном блоке находится 32 предохранителя с силой тока, варьирующейся от 5 до 30 А. Отвечают они за следующие приборы:

обогрев стекла;
обогрев сидений;
габариты;
стоп-сигнал;
печка;
приборная доска;
освещение салона;
стеклоочиститель;
ближний и дальний свет.

Иммобилайзер

Другими словами, вся периферийная электроника автомобиля. В этом блоке содержится 12 предохранителей реле того же назначения. Однако конкретное расположение определенного предохранителя зависит от комплектации приоры, в одной комплектации это может быть резерв, а в другой – обеспечивать работу одной из вышеуказанных систем. Дополнительный блок около переднего пассажирского сиденья имеет гораздо меньше предохранителей, а именно 3 штуки и 2 реле.

Отвечают они за цепь главного реле и блокировку стартера, ЭБУ и бензонасос.Черный ящик под капотом Приоры имеет 5 предохранителей, которые отвечают за работу двигателя. Обеспечивают защиту следующим частям электропроводки авто:

система охлаждения двигателя;
электронная система управления двигателя;
замок зажигания, клаксон и тревожный сигнал;
силовая цепь генератора;
электромеханическая цепь усиления рулевого управления.

Читайте также: Какой аккумулятор выбрать на Приору

Таким образом, зная только местоположение перегоревшего предохранителя, можно значительно сузить круг поисков неисправности и быстрее ее устранить.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

ladaautos.ru

Схема предохранителей Приора: расположение и описание

Расположение предохранителей Лады Приора состоит из трех блоков. Новая модель машины в дополнение снабжена кондиционером, поэтому соединений предохранителей Приора Люкс будет четыре. Пробки изготавливают из материалов, которые легко плавятся. Они предназначаются для разъединения электрических рядов между компонентами, имеющими малую мощность. Их конструкция складывается из легкоплавких элементов, которые являются пластинками, проводящими ток.

Монтажный блок

При изготовлении используют один металл, сплав нескольких или определенное количество металлических слоев. Детали заключают в основание, представляющее собой соединение, куда крепится плавкая составляющая с контактами, подключенными к электрической цепочке. Предохранители помещают в специальный стеклянный корпус.

Вернуться к оглавлению

Расположение монтажных блоков на Приоре

На автомобиле располагается не один монтажный блок, а некоторое количество. Легкоплавкий предохранитель являет собой самую простую часть, которую можно заменить в электросхеме Лада Приора. Если отказывает любая электрическая схема, то сначала нужно посмотреть, не перегорела ли эта деталь. Для экономии проводки и обеспечения меньших негативных последствий при пожарах, предохранители размещают в различных местах и располагают их системами.

Центральный монтажный блок Приора расположен в моторной части автомобиля, под капотом, возле батареи аккумуляторов. Он представляет собой объединение из пяти самых важных предохранителей устройства, имеющих номинал 30-50 А. Их маркировку по номерам производят с левой на правую сторону блочного корпуса. Основной блок предохранителей, находящийся под капотом, содержит защищенные ряды, объединяющие в себе схему пробок.

Они составляют цепи ЭСУД, которые отвечают за бесперебойное электропитание контроллеров автомобиля, обмотку основного реле и его силовую цепь. Потом идет замок зажигания, который питает все потребительские цепи. К последним происходит подвод постоянного положительного заряда от батареи аккумуляторов. Он не зависит от расположения ключа в замке зажигания. К потребительским цепям имеют отношение следующие составляющие:

Вот здесь спрятан блок

лампа, которая освещает салон автомобиля;
прикуриватель;
тормозной и звуковой сигналы;
электропакет, который функционирует благодаря работе контроллеров дистанционного управления электронной и защитной систем машины.

Потом располагается силовая цепь, которая обеспечивает соединение аккумуляторной батареи с генератором. Дальше можно увидеть ряд включений рулевого электрического усилителя.

Расположение дополнительного блока предохранителей Лада Приора — в салоне, возле водительского места. В нем отсутствуют разъемы и печатные платы, что является основным отличием. Здесь проводка прямо подводится к гнезду предохранителя. Этот монтажный блок обеспечен подключением к главному сборнику проводов, который идет от панели приборов возле сидения водителя.

Инструкция автомобиля всегда умещает разъяснение о нахождении вспомогательного блока под бардачком за накладкой. Третий монтажный блок представляет собой соединение предохранителей и реле, находящихся с левой стороны от панели приборов. Он содержит, кроме предохранителей, реле установки климатического контроля.

Реле, которое отвечает за впрыскивание горючего и деятельность системы зажигания машины, находится под крышкой салонного отопительного прибора, со стороны пассажирского сидения. Кроме этих двух компонентов третий блок вмещает четыре предохранителя, которые отвечают за электрический бензонасос, зажигание, обеспечение контроллеров и защиту для блоков электрозажигания.

Вернуться к оглавлению

Схема предохранителей и реле, их замена

На изображении 1 показана схема расположения предохранителей и реле в монтажном блоке. Приборы электрического оборудования автомобиля, которым необходимо большое значение тока, включаются через реле. Они защищают от подгорания контакты рубильников. Схема предохранителей и реле:

1 и 2 — пинцеты;
К1 — реле срабатывания электрического вентилятора радиатора системы охлаждения мотора;
К2 — реле обогревания заднего стекла;
К3 — реле подключения стартера;
К4 — вспомогательное реле зажигания;
К5 — местонахождение резервного реле;
К6 — реле подключения мойки и очистки переднего стекла;
К7 — реле срабатывания фар дальнего свечения;
К8 — реле звуковых сигналов;
К9 — реле, срабатывающие при включении сигнала тревоги;
К10, К11, К12 — разъемы для установки добавочных деталей;
F1-F32 — цепи, которые защищают штыревые легкоплавкие пробки.

Расшифровка обозначений

Для того, чтобы осуществить замену реле и штыревых предохранителей, в монтажном блоке рассчитано использование специализированных пинцетов из пластика 1 и 2.

Поворачиваем под прямым углом все три замка на крышке блока предохранителей и реле. Снимаем крышку, преодолев сопротивление фиксирующих элементов.
Цепляем пинцетом пробку и извлекаем ее из места крепления.
Устанавливаем в свободное пространство новый предохранитель. Его номинал должен совпадать со снятым. Каждый номинал пробки имеет свой цвет. На его поверхность нанесено числовое измерение силы тока, на которую он рассчитан.
Устанавливаем реле той же марки, что и предыдущее. Небольшие по объему детали в устройстве желательно извлечь с помощью пинцета для пробок. Все другие детали необходимо доставать вручную, так как структура пинцета рассчитана на расположение ребер по бокам реле Лада Приора.

Как снять блок предохранителей? Необходима крестовая отвертка.

Отсоединяем проводку от минусовой клеммы батареи аккумуляторов и снимаем крышку.
Выворачиваем винт, который крепит панель предохранителей к доске приборов.
Убираем его из сцепления с фиксирующими элементами и снимаем.
Снимаем с блока все реле и пробки. Отжимаем фиксаторы клемм проводки.
Извлекаем клеммы с проводкой из устройства и снимаем сам блок. Желательно пометить электропровода, чтобы осуществить их установку в другое соединение на старые позиции.

Устанавливаем новый блок в том же порядке, в котором снимали старый.

expertvaz.ru

где находится и как проверить?

Если на вашей Приоре не работает прикуриватель, в первую очередь необходимо исследовать элементы электрической цепи. Первоочередной причиной является выбивание предохранителей, которые горят при наличии короткого замыкания. В таком случае необходима его замена. Однако для того чтобы выполнить необходимые работы, сначала нужно знать, где расположен данный элемент. Сегодня поговорим о том, какой предохранитель идет на прикуриватель Лады Приора и как узнать о его неисправности.

Читайте также: Пошаговая замена задних тормозных колодок Лада Приора

Где он находится

АвтоВАЗ устанавливает единые предохранители на прикуриватели в Приорах, вне зависимости от поколения и комплектации. Будь это базовая комплектация или люкс, всегда устанавливается одна и та же деталь, причем находится она в одном и том же месте. Для того чтобы выяснить расположение, вам потребуется схема электрической цепи, которая имеется в руководстве по эксплуатации. Найти в ней нужный элемент не составит труда: № в схеме – F13, сила тока – 15А. Находится он в блоке предохранителей и реле. Найти его не так сложно:

Загляните под панель приборов с водительской стороны.
Найдите нишу, накрытую специальной крышкой.
Скрутите три замка.
Снимите крышку.

И вот перед вами несколько предохранителей, которые отвечают за различные узлы автомобиля. Находим нужный и демонтируем, после чего его нужно проверить. Далее поговорим о том, как же это сделать.

Читайте также: Какие уплотнители дверей Лада Приора и их монтаж

Проверка предохранителя

Первоочередным способом является визуальный осмотр. Достаточно лишь демонтировать деталь и осмотреть ее на предмет целостности проволоки. Если она повреждена – значит, неисправность обнаружена, если же нет, но вы все равно подозреваете именно предохранитель, нужно вооружиться мультиметром. Протестировать элемент можно двумя способами:

замер сопротивления. Если вы демонтировали предохранитель, визуально осмотрели его, но не обнаружили проблемы, можно сразу же замерить сопротивление. Включаем соответствующую опцию на мультиметре и производим замер у выводов. Если прибор не реагирует, а на экране нули, значит, деталь неисправна;
замер напряжения. Необходимо выбрать соответствующую опцию на приборе, включить цепь прикуривателя и измерить вольтаж на выходах. Если на показателях нули – значит, требуется замена детали.

Таким образом, в проверке прикуривателя нет совершенно ничего сложного. Если вы убедились в том, что элемент отказал, необходимо установить новый и протестировать работу узла заново. Если новая деталь перегорает, придется исследовать цепь более детально. Вероятно, где-то присутствует серьезное повреждение, из-за которого происходит замыкание. Если вы не можете самостоятельно понять причину, обязательно обратитесь к специалистам, которые проведут подробную диагностику узла.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

ladaautos.ru

Предохранители в Приоре: как найти и поменять?

Лада Приора — современный автомобиль, в некоторых комплектациях оснащенный кондиционером. На ней ездят многие россияне, так как эта модель — отличный вариант в соотношении цены и качества. Однако, как и все автомобили с пробегом, Лада Приора может сломаться. Защита электрических контуров автомобиля обеспечивается применением комбинации предохранителей и реле. Увидев, что у вас не горят фары, не светится панель приборов или «отказывается» работать иное электронное устройство, не спешите бить тревогу и гнать машину на станцию техобслуживания. Необходимо для начала проверить монтажный блок, а именно предохранители в Приоре, отвечающие за неисправную часть автомобиля.

Схема монтажного блока под панелью управления

Вернуться к оглавлению

Устройство монтажного блока

Монтажный блок состоит из трех разделов:

Основной блок предохранителей на Приоре находится под панелью приборов с левой стороны (у ноги водителя) и закрыт крышкой. Для доступа к этому блоку необходимо повернуть три замка и, аккуратно отгибая фиксаторы, снять крышку. Перед вами есть схема расположения предохранителей. На этой схеме цифрами 1, 2 обозначены пинцеты, К 1-К 12 — это реле и запасные места под реле, F 1-F 32 — плавкие предохранители.
Второй блок располагается под капотом машины Лада Приора, рядом с аккумулятором. Там находятся главные предохранители. Их всего шесть, и они различаются по цветам.
Третий (дополнительный) блок Приора находится под бардачком.

Узнать, за какую цепь отвечает тот или иной электропредохранитель, можно в руководстве по эксплуатации автомобиля. Их расположение зависит от комплектации и года выпуска машины. Например, схема предохранителей Приора Люкс значительно отличается от схемы Приора Стандарт.

Вернуться к оглавлению

Как проверить и поменять неисправный предохранитель?

После того как вам удалось найти вышедший из строя предохранитель в Приоре, необходимо проверить его исправность. Сгоревший отличается от исправного наличием перегоревшей плавкой вставки, которая видна сквозь прозрачный корпус.

Если выяснилось, что предохранитель в Приоре сгорел, то нужно заменить его на исправный. Это легко сделать своими руками. Специальным пинцетом извлеките сгоревший элемент из контактного разъема и установите вместо него новый. Очень важно, чтобы новый электропредохранитель был того же номинала, что и старый, или меньшего.

Максимальное значение силы тока обозначается на стеклянном корпусе крупными цифрами или различается по цветам. Если в монтажном блоке стоит электропредохранитель без обозначения, можно узнать его номинальную силу тока в инструкции по эксплуатации Лада Приора. Там представлены соответствующие таблицы.

Вернуться к оглавлению

Замена предохранителей в «походных» условиях

Если машина сломалась в дороге, а под рукой нет запасного нужного номинала, можно взять соседний из другой цепи. Главное, чтобы он был меньшего номинала. Он может сразу сгореть. Это не является признаком неисправности электрооборудования Лада Приора. Доехав до ближайшего специализированного магазина, приобретите нужный электропредохранитель.

Еще одно важное правило — заменять его нужно на другой, взятый из менее важной цепи, например, аудиосистемы или прикуривателя, или другого устройства, без которого можно обойтись в дороге. Если поставить электропредохранитель большего номинала, есть угроза, что цепь, за которую отвечал сгоревший, может выйти из строя из-за перегрузки. Использовать фольгу и другие токопроводящие материалы вместо предохранителя опасно, так как это может привести к короткому замыканию и даже возгоранию проводки автомобиля.

Наконец, после установки исправного электропредохранителя взамен перегоревшего необходимо проверить его исправность. Если он был такого же номинала, что вышедший из строя, но вновь быстро сгорел, это свидетельствует о серьезной неисправности в электрооборудовании автомобиля. Следует провести диагностику на станции техобслуживания и доверить профессионалам устранение неисправностей.

Таблица классификации предохранителей на Ладе Приоре

Важно также знать, как снять блок предохранителей (монтажный блок). Для этого нужно снять провод с клеммы («минус» аккумулятора), затем убрать крышку, открутить крестообразной отверткой монтажный блок и извлечь монтажный блок из паза.

1ladapriora.ru

Схема предохранителей Лады Приора с описанием

Потребителю предложены различные варианты оформления кузова данной модели:

седан;
хэтчбек;
универсал.

В современной комплектации Приору можно приобрести уже с подогреваемыми передними сиденьями, подушками безопасности, а также с кондиционером и еще множеством полезных функций, перечень которых можно увеличить дополнительно по собственному желанию. Используется модель двигателя мощностью 98 лошадиных сил на 16 клапанов с применением зарубежных деталей.

Читайте также: Замена помпы на Приоре 8 и 16 клапанов

Ключевые аспекты модернизации

Модель прошла длительный процесс перерождения от всем известной «десятки» до сегодняшнего варианта. При этом были учтены особенности работы, преимущества и недостатки ее предшественников. В результате модель получила:

более усиленную систему сцепления;
наличие подшипников закрытого типа на приводе коробки переключения скоростей;
повысилась эффективность системы торможения;
наличие заднего стабилизатора.

Отдельно стоит отметить, что этот вариант автомобиля ВАЗ имеет более усиленную систему безопасности.

Какая схема предохранителей Лады Приора

Учитывая укомплектованность авто большим количеством электрооборудования, возникает вероятность его поломок.  В таком случае для начала рекомендуется проверить состояние предохранителей. Причиной неисправностей может быть плохой контакт или вовсе перегоревший элемент. Если предположения подтвердились, то не стоит впадать в отчаяние.

Устранить неисправность будет намного проще, если в наличии имеется схема расположения предохранителей для конкретной модели Лады Приора.

Вся система включает в себя два коммутационных блока, в которых размещены сами предохранители для защиты электрических цепей от замыкания или же возгорания. Один монтажный блок располагается рядом с аккумулятором под крышкой капота и включает в себя схему пробок, защищающих ряды цепей. Второй установлен производителем на приборной панели внутри салона. Дополнительный блок размещен рядом с системой отопления салона со стороны расположения пассажирского места. Здесь расположено реле, которое контролирует процесс подачи топлива и функциональность системы зажигания. Также этот блок включает в себя элементы, регулирующие работу бензонасоса.

Читайте также: Регулировка фар на Лада Приора

Предохранители, расположенные в отсеке для двигателя, предназначены для защиты самых крупных электрических узлов и оборудования. Выход из строя каких-либо элементов этого участка влечет за собой серьезные последствия вплоть до невозможности запуска двигателя, а также перебои в работе определенных систем и агрегатов.

Схема предохранителей Лады Приора с описанием детального расположения всех элементов является обязательным приложением к руководству по эксплуатации автомобиля и представляет собой четкое описание элементов, контролирующих электрические цепи. Каждый из них промаркирован уникальным номером. Их реальное расположение соответствует схематическому описанию. Руководствуясь этим перечнем, задача поиска поврежденного предохранителя упрощается.

Читайте также: Комплектация Лада Приора люкс

В зависимости от объекта неисправности, таблица укажет на нужный номер элемента в цепи, который стоит протестировать. Имея в наличии такой документ, не составит особого труда определить, какой именно элемент вышел из строя. В случаях экстренной необходимости можно заменить перегоревший предохранитель кусочком проволоки из меди, но это всего лишь временное мероприятие. В кратчайшие сроки следует произвести установку соответствующего элемента.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

ladaautos.ru

Приора предохранитель прикуривателя


Как найти предохранитель прикуривателя на Приоре и заменить его?

Некоторые считают прикуриватель совершенно ненужной вещью в машине. Но водители, которые идут в ногу с современным техническим прогрессом, давно и в полную силу пользуются им.

Применяя его вместо розетки, можно подключить к электропитанию автомобиля различные полезные приборы и устройства. Вы можете комфортно проводить время в салоне своей Лады Приоры, расслабляясь на массажной накидке и попивая кофе, заваренное в портативной автомобильной кофеварке.

Но иногда случаются и маленькие неприятности: подключая любимый гаджет к разъему прикуривателя, вы видите, что он не работает. Неопытный автолюбитель в таком случае может запаниковать, не подозревая, что чаще всего в этом виноват перегоревший предохранитель прикуривателя. Поменять его достаточно просто, но сначала давайте разберемся, где находится предохранитель прикуривателя Приора.

Какие предохранители обеспечивают работу прикуривателя

В автомобиле Лада Приора предохранитель прикуривателя установлен в монтажном блоке. Чтобы найти его, водителю, сидящему за рулем в салоне автомобиля, достаточно посмотреть вниз и влево.

Блок вмонтирован в нижней части панели приборов, с левой стороны от руля, и закрыт защитной крышкой. Под ней находится весь монтажный блок данного автомобиля. В нижней его части расположены два ряда предохранителей. Место для установки предохранителя прикуривателя расположено в верхнем ряду, самое крайнее справа. Оно имеет маркировку F13 и рассчитано на силу тока в 15А.

Кроме того, в автомобилях Приора предохранитель прикуривателя также располагается в главном блоке предохранителей. Данный элемент отвечает за вентилятор системы охлаждения, но и работу прикуривателя он также обеспечивает. Его маркировка здесь – F3, ограничение по силе тока – 60А.

Предохранитель прикуривателя на Приоре приходится заменять достаточно часто. Причиной этого является некорректное использование самого прикуривателя. Многие водители не интересуются ремонтом машины, и не являются электриками. Кому-то просто недосуг. Поэтому они даже не задумываются о том, что у прикуривателя может быть ограничение по силе тока и мощности. Многие из нас втыкают в гнездо слишком мощное электрическое устройство, либо, используя разветвитель, сразу несколько.

Какие приборы можно подключать к прикуривателю?

Зная номинал силы тока, на который рассчитан предохранитель прикуривателя приора, можно посчитать, устройства какой мощности можно использовать. Для этого силу тока 15 А умножаем на величину номинального напряжения в прикуривателе – 12 В.

Получаем, что мощность подсоединяемых устройств не должна превышать 180 Вт. А список приборов очень широк, ведь технический прогресс не стоит на месте, делая жизнь водителя и его пассажиров гораздо комфортнее. Вот некоторые из них:

• Компрессор;
• Очиститель воздуха и ионизатор;
• Электрочайник или кипятильник;
• Холодильник;
• Массажная накидка или подушка;
• Навигатор, видеорегистратор и т.п.;
• Грелка на сиденье;
• Лампа или фонарь;
• Вентилятор;
• Пылесос;
• Разветвитель.

Каждый год появляются новые устройства. Необходимо быть очень внимательными при их подключении к прикуривателю. Сильная нагрузка способна привести к короткому замыканию и пожару.

Как устроен предохранитель на прикуриватель Приора

Предохранители прикуривателя выполнены в виде плавких элементов. Они предназначены для размыкания электрической цепи в случае превышения мощности или короткого замыкания, и защиты других систем машины.

Конструктивно такой плавкий предохранитель выполнен в виде пластикового корпуса со специальной нитью или пластинкой, которая проводит электрический ток. Сам корпус является системой крепежа плавкой пластинки (нити) к контактам блока, подключенного к основной электрической цепи Приоры. Кроме того, предохранители Приоры обычно установлены в защитный корпус.

Каким образом поменять предохранитель прикуривателя

Зная, где находится предохранитель прикуривателя на Приоре, можно без особых проблем его заменить. Сервис в автомастерских сейчас стоит достаточно дорого, поэтому разберемся, как можно это сделать самостоятельно.

Самое главное условие – нельзя устанавливать вместо предохранителя любые самодельные устройства, такие, к примеру, как проволока или скрепка. Кроме того, лучше использовать защитные элементы отечественного производства и не покупать китайские аналоги, так как они низкокачественные. Все это не безопасно и даже может привести к пожару.

Замена предохранителя прикуривателя Приора не представляет большой сложности. Для этого нет необходимости демонтировать его посадочное место или сам блок. Достаточно просто заменить неисправный элемент новым. Однако в алгоритме разобраться все же надо, так как имеются некоторые особенности.

Алгоритм замены предохранителя прикуривателя в монтажном блоке Приоры

1. К любой работе с машиной необходимо подготовится. В данном случае понадобится выключить зажигание, а также отключить питание аккумулятора. Для этого с него надо снять минусовую клемму.

2. Защитная крышка монтажного блока, который располагается ниже рулевого колеса, с правой стороны, крепится тремя замками. Чтобы снять ее, их необходимо открутить, повернув на 90 градусов.

3. Снимите держатели, для того чтобы не потерять их в дальнейшем. Теперь подденьте накладку из зацепления в нижней части блока и аккуратно снимите ее.

4. Найдите в монтажном блоке автомобиля Приора предохранитель на прикуриватель, который располагается в верхнем ряду предохранителей, самый крайний справа. Однако все же удостоверьтесь в его местонахождении, воспользовавшись обратной стороной крышки монтажного блока. Маркировочный номер предохранителя прикуривателя – F13.

5. Чтобы снять неисправный элемент, в корпусе блока имеются специальные пинцеты (маркировка 1 и 2). Выньте перегоревшую деталь из установочного разъема, аккуратно сжимая пинцетом. Скорее всего, вы увидите подплавление или обрыв нити. Однако это необязательно. Выгоревший элемент может и не иметь видимых повреждений.

6. Установите в посадочное гнездо новую деталь. Убедитесь, что расчетный показатель силы тока элемента совпадает со схемой автомобиля и составляет 15 А.

7. Закройте монтажный блок защитным кожухом, установив обратно держатели, и закрепите фиксаторами.

8. Подключите аккумуляторную батарею.

Алгоритм замены предохранителя прикуривателя в моторном отсеке Приоры

1. Выключите зажигание и отключите аккумуляторную батарею.

2. Рядом с аккумулятором располагается главный блок предохранителей. Найдите, сверяясь со схемой, элемент с маркировкой F3.

3. Снимите неисправный предохранитель аналогично предыдущему алгоритму. Установите новый элемент, номинал силы тока которого составляет 60 А.

4. Подключите аккумулятор.

Получайте от жизни удовольствие, пользуйтесь новыми достижениями техники. Но делайте это с умом, выбирая правильные приборы, подходящие под ваш автомобиль Лада Приора.

priorapro.ru

Предохранитель прикуривателя на Приоре: как заменить своими руками

Некоторые считают прикуриватель совершенно ненужной вещью в машине. Но водители, которые идут в ногу с современным техническим прогрессом, давно и в полную силу пользуются им.

Используя данное устройства вместо обыкновенной розетки, к электрическому питанию вашего авто можно с легкостью подключить и пользоваться различными устройствами и даже приборами. Благодаря современным технологиям можно сидеть в машине и с комфортом пить кофе, приготовленное собственноручно в портативной кофеварке все в том же автомобиле.

Где находятся предохранители в автомобиле?

В автомобиле Лада Приора предохранитель прикуривателя установлен в монтажном блоке. Чтобы найти его, водителю, сидящему за рулем в салоне автомобиля, достаточно посмотреть вниз и влево.

Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае поломки автомобиля связанной с электрооборудованием, в первую очередь проверяют предохранители и реле. Если предохранитель перегорел, то перед его заменой следует сначала определить причину его перегорания.

  1. Главный монтажный блок Приоры закрыт крышкой и расположен у левой ноги водителя. Чтобы открыть его потребуется поверните на 90° три фиксатора и отщелкнуть крышку.
  2. Блок предохранителей под капотом, который находится возле расширительного бачка.
  3. Еще один монтажный блок, который находится возле левой ноги переднего пассажира. Для получения доступа к предохранителям и реле следует открутить несколько винтов крестовой отверткой.

Если рассмотреть схему то можно заметить, что предохранитель прикуривателя обозначен F13

Какие устройства можно подключить в прикуриватель

Зная номинал силы тока, на который рассчитан предохранитель прикуривателя приора, можно посчитать, устройства какой мощности можно использовать. Для этого силу тока 15 А умножаем на величину номинального напряжения в прикуривателе – 12 В.

Получаем, что мощность подсоединяемых устройств не должна превышать 180 Вт. А список приборов очень широк, ведь технический прогресс не стоит на месте, делая жизнь водителя и его пассажиров гораздо комфортнее. Вот некоторые из них:

  1. Компрессор;
  2. Очиститель воздуха и ионизатор;
  3. Электрочайник или кипятильник;
  4. Холодильник;
  5. Массажная накидка или подушка;
  6. Навигатор, видеорегистратор и т.п.;
  7. Грелка на сиденье;
  8. Лампа или фонарь;
  9. Вентилятор;
  10. Пылесос;
  11. Разветвитель.

Отметим дополнительно, что ежегодно появляются разные новенькие устройства и всевозможные приборы. Будьте всегда внимательны к тому, что подключаете к автомобильному прикуривателю, ведь именно чрезмерная нагрузка привести, способна не только к тому, что из строя выйдут предохранители, но также может произойти короткое замыкание, и самое ужасное — пожар.

Распространенные неисправности

Как и любое другое электромеханическое устройство, прикуриватель Приоры имеет свойство ломаться. Иногда это может быть вызвано дефектами конструкции, иногда сбоями в бортовой цепи машины, а иногда и по вине самого пользователя. К частым неисправностям прикуривателя можно отнести:

  • западание тех самых биметаллических «ушек»;
  • перегорание спирали;
  • нарушение контакта в разъеме;
  • перегорание предохранителя.

К неисправностям также можно отнести и перегорание лампы подсветки, однако, это больше относится к снижению уровня комфорта, нежели к серьезным поломкам. К тому же, она нисколько не влияет на работу самого устройства, и легко устраняется путем замены лампы.

Западание ушек характеризуется отсутствием фиксации патрона в нажатом положении. Оно может быть вызвано либо низким качеством металла, из которого они изготовлены, т.е. дефектом, либо же высокой интенсивностью или длительным периодом использования прикуривателя.

Проблема решается путем подгибания «ушек» внутрь при помощи тонкой отвертки, естественно после обесточивания бортовой цепи. Если после недолгого использования проблема возникает вновь, прикуриватель лучше заменить.

При перегорании спирали патрон фиксируется при нажатии, однако не нагревается. Диагностируется неисправность путем прозвона при помощи автомобильного тестера. Спираль не рекомендуется восстанавливать, так как это может повлечь снижение ее сопротивления, что внесет нежелательные коррективы в работу бортовой цепи. В этом случае прикуриватель также необходимо заменить.

Нарушение контакта несложно определить, сняв облицовку тоннеля и проверив состояние разъема. Эта неисправность не критична, и может быть устранена самостоятельно за несколько минут.

А вот, что касается предохранителя, то эту неисправность есть смысл рассмотреть отдельно, так как его неисправность чаще всего вызвана человеческим фактором.

Какой предохранитель отвечает за работу прикуривателя в Приоре

Зная, где находится предохранитель прикуривателя на Приоре, можно без особых проблем его заменить. Сервис в автомастерских сейчас стоит достаточно дорого, поэтому разберемся, как можно это сделать самостоятельно.

Самое главное условие – нельзя устанавливать вместо предохранителя любые самодельные устройства, такие, к примеру, как проволока или скрепка. Кроме того, лучше использовать защитные элементы отечественного производства и не покупать китайские аналоги, так как они низкокачественные. Все это не безопасно и даже может привести к пожару.

Замена предохранителя прикуривателя Приора не представляет большой сложности. Для этого нет необходимости демонтировать его посадочное место или сам блок. Достаточно просто заменить неисправный элемент новым. Однако в алгоритме разобраться все же надо, так как имеются некоторые особенности.

Пошаговая инструкция замены предохранителя прикуривателя в монтажном блоке

Для того, чтобы заменить предохранитель прикуривателя на Ладе Приора выполните следующие действия:

  1. Первым делом у нас происходит подготовительный момент. Для этого требуется выключить совсем зажигание и отключить аккумулятор. Как поступить? Снять клемму с минусовым показателем.
  2. Вы уже знаете, где находится монтажный блок. Он крепится 3-мя болтиками, их с легкостью можно открутить.
  3. Крышку после снятия болтов нужно зацепить снизу и аккуратно снять.
  4. Как говорилось ранее, предохранительный элемент, отвечающий за работу прикуривателя, располагается в верхнем ряду, и при этом крайний справа. Даже если вы определили его местоположение, для полной уверенности нужно свериться с крышкой блока. Маркировка элемента F13.
  5. В корпусе блока расположены специальные пинцеты (по маркировке 1 и 2 соответственно). Аккуратно сжав пинцетом предохранитель, извлекаем его. В большей степени вероятности вы увидите обрыв нити или что устройство оплавилось. В некоторых случаях вышедший из строя элемент вообще не имеет визуально повреждений.
  6. Установите новый элемент в посадочное место. Сверьте расчетный показатель предохранителя, он должен составить 15А.
  7. Установите на место крышку блока, закрепите ее.
  8. Подключите минусовую клемму аккумулятора.

Как заменить предохранитель прикуривателя в моторном отсеке – пошаговая инструкция

Для того, чтобы заменить предохранитель прикуривателя в моторном отсеке выполним следующую инструкцию:

  1. Выключите зажигание и отключите аккумуляторную батарею.
  2. Рядом с аккумулятором располагается главный блок предохранителей. Найдите, сверяясь со схемой, элемент с маркировкой F3.
  3. Снимите неисправный предохранитель аналогично предыдущему алгоритму. Установите новый элемент, номинал силы тока которого составляет 60 А.
  4. Подключите аккумулятор.

Получайте от жизни удовольствие, пользуйтесь новыми достижениями техники. Но делайте это с умом, выбирая правильные приборы, подходящие под ваш автомобиль Лада Приора.

Видео: Как заменить предохранитель на Приоре – пошаговая инструкция



inomarki-remont.ru

Предохранитель прикуривателя Лада Приора

Современные владельцы автомобилей разделились на 2 лагеря: одни полагают что прикуриватель в авто давным-давно потерял свою актуальность, и является бесполезной вещью, другие продолжают активно использовать прикуриватель. То же самое обстоит и с владельцами популярной Лада Приора.

Используя данное устройства вместо обыкновенной розетки, к электрическому питанию вашего авто можно с легкостью подключить и пользоваться различными устройствами и даже приборами. Благодаря современным технологиям можно сидеть в машине и с комфортом пить кофе, приготовленное собственноручно в портативной кофеварке все в том же автомобиле.

Не всегда технологии позволяют расслабиться, случаются и непредвиденные, хоть и небольшие, но неприятности, к примеру, многие из вас сталкивались с такой ситуацией, когда подключенный к разъему автоприкуривателя с целью зарядить, гаджет, попросту не работает. Несведущие в этом вопросе автолюбители могут запаниковать, в такой момент не подумав, что виновником происходящего стал предохранитель прикуривателя. Скорее всего предохранитель просто перегорел, и под силу каждому из вас его заменить. Давайте разбираться по порядку, узнаем, где находится этот самый предохранитель прикуривателя в отечественной Лада Приора, а также какой предохранитель идет.

Подключаемые устройства к прикуривателю Приоры

Вы можете самостоятельно посчитать совершенно точно, какие устройства по мощности можно подключать к автоприкуривателю. Для этой цели потребуется знать непременно номинал силы тока, собственно на который, и рассчитан предохранитель. Как это самостоятельно выполнить? Все достаточно просто: сила тока 15А (ампер) умножаем на так называемое номинальное напряжение в самом прикуривателе, которое составляет 12В (вольт).

Из этого следует, что любое имеющееся подключаемое устройство к прикуривателю Лада Приора не может превышать мощность 180Вт (ватт). При этом список устройств, разрешенных для подключения довольно обширный, предлагаем вам с ним ознакомиться:

  • Видеорегистратор;
  • Компрессор/портативный холодильник;
  • Ионизатор;
  • Устройства для навигации;
  • Массажная подушка/спец. накидка;
  • Очиститель воздуха;
  • Фонарь/лампа;
  • Кипятильник/эл. чайник;
  • Разветвитель;
  • Вентилятор;
  • Грелка специальная на сиденье;
  • Пылесос

Отметим дополнительно, что ежегодно появляются разные новенькие устройства и всевозможные приборы. Будьте всегда внимательны к тому, что подключаете к автомобильному прикуривателю, ведь именно чрезмерная нагрузка привести, способна не только к тому, что из строя выйдут предохранители, но также может произойти короткое замыкание, и самое ужасное — пожар.

От каких предохранителей зависит работа прикуривателя в Приоре

Первый вопрос: где находится? Рассматривая конкретный автомобиль, а в нашем случае им является Лада Приора, необходимый нам предохранитель прикуривателя смело можете искать и непременно обнаружить в монтажном специализированном блоке, именно там он и установлен. Когда автовладелец сидит в салоне авто, все что ему потребуется на этот момент, так это глянуть вниз левее от себя.

Так называемый монтажный блок размещается снизу приборной панели, левее от рулевого колеса и прикрыт специальной защитной крышкой. Как раз под этой крышечкой вы обнаружите весь монтажный с предохранителями блок Приоры. Внизу блока находятся 2 ряда со всевозможными предохранителями. Предохранитель прикуривателя «обосновался» в верхнем ряду, а его место справа самое крайнее. Заводская маркировка гнезда предохранителя F13. Также немаловажный вопрос: какой предохранитель идет? В данном случае сила тока должна составлять 15 ампер.

Во всех без исключения моделях из РФ Лада Приора, рассматриваемый нами сейчас предохранитель прикуривателя, имеется и в основном блоке. Этот элемент ответственный, прежде всего за вентилятор, расположенный в системе охлаждения, однако обеспечивает дополнительно и работу автоприкуривателя. В подкапотном главном блоке его заводская маркировка F3, и 60 ампер ограничение соответственно по силе тока.

Проверенно опытным путем, что на популярной в РФ Приоре, нужный нам предохранительный элемент довольно часто заменять приходится. Главная причина этой неприятности заключается в том, что прикуриватель используют зачастую некорректно. Большинство автовладельцев не задумываются о том, что прикуриватель имеет обязательно ограничение по мощности и силе тока. Нельзя подключать к разъему довольно мощное устройство, также нежелательно использовать устройство, раздающее заряд на несколько приборов или гаджетов. Предохранители нужно приобретать надежные, также качественные провода для вашего авто тоже помогут сохранить общую проводку авто в надлежащем состоянии.

Как устроен в Приоре предохранитель прикуривателя

Рассматриваемые нами предохранители всегда выполняются в виде небольших плавких элементов. Их задача разомкнуть электроцепь при коротком замыкании или при превышении мощности. Их задача защитить все системы авто.

Предохранитель прикуривателя, равно как и другие предохранители, выполнен из пластикового корпуса, плюс имеется специальная пластинка или высокотехнологичная нить, проводящая электрический ток. Изделие имеет корпус, являющийся и крепежной системой, монтируемый к контактам монтажного блока, который в свою очередь подключен прямо к электроцепи всего автомобиля, в нашем случае Лада Приора. Предохранители всегда спрятаны под защитным корпусом.

Что нужно знать о замене предохранителя прикуривателя

Когда вы уже на 100-процентов в курсе, где находится нужный нам предохранительный элемент на LADA Priora, то уж совершенно точно без каких-либо проблем и существенных затрат времени поменяете своими силами.

Есть главное требование в этом деле. Вместо предохранительного элемента ни в коем случае нельзя устанавливать самодельные устройства, как известно некоторые владельцы авто грешат этим, и устанавливают скрепку или проволочку. Также покупать предохранители рекомендуется отечественного производства, лучше отдать предпочтение им, чем низкокачественным китайским аналогам, поскольку от этого зависит безопасность ваша и автомобиля.

Никакой абсолютно сложности нет в том, чтобы поменять предохранитель на Приоре. Не требуется демонтировать ни блок, ни посадочное место. Заменяется предохранитель сгоревший на новый. Перед тем как приступать к замене все же следует ознакомиться с алгоритмом процесса и некоторыми нюансами.

Пошаговая замена предохранителя прикуривателя на Priora в монтажном блоке

  • Первым делом у нас происходит подготовительный момент. Для этого требуется выключить совсем зажигание и отключить аккумулятор. Как поступить? Снять клемму с минусовым показателем.
  • Вы уже знаете, где находится монтажный блок. Он крепится 3-мя болтиками, их с легкостью можно открутить.
  • Крышку после снятия болтов нужно зацепить снизу и аккуратно снять.
  • Как говорилось ранее, предохранительный элемент, отвечающий за работу прикуривателя, располагается в верхнем ряду, и при этом крайний справа. Даже если вы определили его местоположение, для полной уверенности нужно свериться с крышкой блока. Маркировка элемента F13.
  • В корпусе блока расположены специальные пинцеты (по маркировке 1 и 2 соответственно). Аккуратно сжав пинцетом предохранитель, извлекаем его. В большей степени вероятности вы увидите обрыв нити или что устройство оплавилось. В некоторых случаях вышедший из строя элемент вообще не имеет визуально повреждений.
  • Установите новый элемент в посадочное место. Сверьте расчетный показатель предохранителя, он должен составить 15А.
  • Установите на место крышку блока, закрепите ее.
  • Подключите минусовую клемму аккумулятора.

Пошаговая замена предохранителя прикуривателя на Priora в моторном отсеке

  • Проводим подготовительные работы, во время которых требуется выключить зажигание LADA Priora и снять минусовую клемму аккумулятора.
  • Около аккумуляторной батареи имеется основной автомобильный блок предохранителей. Его требуется открыть и найти элемент, имеющий маркировку F3. Обязательно всегда сверяйтесь со схемой.
  • На следующем этапе извлекаем предохранитель, точно таким же образом, как было описано в инструкции по замене предохранительного элемента в монтажном блоке, располагающемся в салоне авто.
  • Устанавливаем исправный новенький предохранитель. Помним, что его номинальная сила тока составляет уже 60А.
  • Подключаем аккумуляторную батарею.

Подведем итоги

В завершении хочется добавить, что от жизни, как и от автомобиля нужно получать удовольствие. То же самое касается и современных устройств и техники. Пользоваться можно всем для повышения комфорта, но делать все надо с умом. Всегда покупайте качественные приборы и в этом случае ваша LADA Priora будет радовать вас долгие годы.

vaz-lada-granta.com

Лада Приора Седан «GangstaCar» Липецк › Бортжурнал › О предохранителях приоры (а то они везде разные)

Всем привет!
При каких либо отказах электросистем автомобиля, первым делом проверяют предохранители в монтажном блоке.
Но, учитывая то, что на приоре несколько разновидностей оных, иногда, замена и поиск перегоревшего предохранителя вызывает проблемы.
Поэтому, я решил собрать всю информацию о них в одном месте. Использовались материалы с просторов интернета, поэтому, если кто то пожелает что то добавить, либо дополнить — пишите.
Итак, начнем.
Первым рассматриваемым блоком будет от комплектации

НОРМА.

К1 Реле включения электровентилятора радиатора системы охлаждения двигателя
К2 Реле включения обогрева заднего стекла
К3 Реле включения стартера
К4 Дополнительное реле(реле зажигания)
К5 Место для резервного реле
К6 Реле включения омывателя и очистителя ветрового стекла
К7 Реле включения дальнего света фар
К8 Реле включения звукового сигнала
К9 Реле включения тревожного сигнала
К10 Место для резервного реле
К11 Место для резервного реле
К12 Место для резервного реле

Цепи защищаемые предохранителями

F1(25A) Электровентилятор радиатора системы охлаждения двигателя
F2(25A) Обогрев заднего стекла
F3(10A) Дальний свет(правый борт)
F4(10A) Дальний свет(левый борт)
F5(10A) Звуковой сигнал
F6(7.5A) Ближний свет(левый борт)
F7(7.5A) Ближний свет(правый борт)
F8(10A) Тревожный сигнал
F9(25A) Вентилятор отопителя
F10(7.5A) Комбинация приборов(клемма»30″).Освещение салона.Лампы стоп-сигналов.
F11(20A) Стеклоочиститель, обогрев заднего стекла(управление)
F12(10A) Вывод «15» приборов
F13(15A) Прикуриватель
F14(5A) Габаритный свет(левый борт)
F15(5A) Габаритный свет(правый борт)
F16(10A) Вывод «15» АБС
F17(10A) Противотуманная фара левая
F18(10A) Противотуманная фара правая
F19(15А) Обогрев сидений
F20(5A) Блок управления иммобилизатором
F21(7.5A) Задний противотуманный свет
F22-F30 Резервное место предохранителя
F31(30A) Блок управления электростеклопакетом
F32 Резервное место предохранителя

НОРМА+КОНДИЦИОНЕР


К1 Место для резервного реле
К2 Реле включения обогрева заднего стекла
К3 Реле включения стартера
К4 Дополнительное реле
К5 Место для резервного реле
К6 Реле включения высокой скорости (автоматический режим) очистителя ветрового стекла
К7 Реле включения дальнего света фар
К8 Реле включения звукового сигнала
К9 Реле включения звукового сигнала тревожной сигнализации
К10 Реле включения противотуманных фар
К11 Реле включения обогрева передних сидений
К12 Место для резервного реле

Цепи защищаемые предохранителями

F1 Резерв
F2(25A) Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодкиХР2. Элемент обогрева заднего стекла.
F3(10A) Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4(10A) Левая фара, лампа дальнего света.
F5(10A) Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6(7.5A) Левая фара, лампа ближнего света.
F7(7.5A) Правая фара, лампа ближнего света.
F8(10A) Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9 Резерв
F10(10A) Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11(20A) Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».
F12(10A) Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13(15A) Прикуриватель
F14(5A) Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2
F15(5A) Лампы габаритного света(правый борт) Плафон освещения вещевого ящика
F16(10A) Гидроагрегат, контакт «18»
F17(10A) Противотуманная фара левая
F18(10A) Противотуманная фара правая
F19(15А) Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений
F20(10A) Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1»
F21(5A) Переключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»
F22 (20А) Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
F23 (7.5А) Блок управления стеклоочистителями и внешним освещением, контакт «20»
F24 — F30 Резерв
F31(30A) Контроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери
F32Резерв

ЛЮКС и ЛЮКС+


К1 Реле включения ближнего света и габаритных огней фар(система автоматического управления освещением)
К2 Реле включения обогрева заднего стекла
К3 Реле включения стартера
К4 Дополнительное реле
К5 Место для резервного реле
К6 Реле включения высокой скорости (автоматический режим) очистителя ветрового стекла
К7 Реле включения дальнего света фар
К8 Реле включения звукового сигнала
К9 Реле включения звукового сигнала тревожной сигнализации
К10 Реле включения противотуманных фар
К11 Реле включения обогрева передних сидений
К12 Реле включения очистителя ветрового стекла(прерывистый режим и автоматический режим)

Цепи защищаемые предохранителями

F1 Резерв
F2(25A) Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодкиХР2. Элемент обогрева заднего стекла.
F3(10A) Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4(10A) Левая фара, лампа дальнего света.
F5(10A) Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6(7.5A) Левая фара, лампа ближнего света.
F7(7.5A) Правая фара, лампа ближнего света.
F8(10A) Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9 Резерв
F10(10A) Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигн

www.drive2.ru

где находится и как проверить?

Если на вашей Приоре не работает прикуриватель, в первую очередь необходимо исследовать элементы электрической цепи. Первоочередной причиной является выбивание предохранителей, которые горят при наличии короткого замыкания. В таком случае необходима его замена. Однако для того чтобы выполнить необходимые работы, сначала нужно знать, где расположен данный элемент. Сегодня поговорим о том, какой предохранитель идет на прикуриватель Лады Приора и как узнать о его неисправности.

Читайте также: Пошаговая замена задних тормозных колодок Лада Приора

Где он находится

АвтоВАЗ устанавливает единые предохранители на прикуриватели в Приорах, вне зависимости от поколения и комплектации. Будь это базовая комплектация или люкс, всегда устанавливается одна и та же деталь, причем находится она в одном и том же месте. Для того чтобы выяснить расположение, вам потребуется схема электрической цепи, которая имеется в руководстве по эксплуатации. Найти в ней нужный элемент не составит труда: № в схеме – F13, сила тока – 15А. Находится он в блоке предохранителей и реле. Найти его не так сложно:

  1. Загляните под панель приборов с водительской стороны.
  2. Найдите нишу, накрытую специальной крышкой.
  3. Скрутите три замка.
  4. Снимите крышку.

И вот перед вами несколько предохранителей, которые отвечают за различные узлы автомобиля. Находим нужный и демонтируем, после чего его нужно проверить. Далее поговорим о том, как же это сделать.

Читайте также: Какие уплотнители дверей Лада Приора и их монтаж

Проверка предохранителя

Первоочередным способом является визуальный осмотр. Достаточно лишь демонтировать деталь и осмотреть ее на предмет целостности проволоки. Если она повреждена – значит, неисправность обнаружена, если же нет, но вы все равно подозреваете именно предохранитель, нужно вооружиться мультиметром. Протестировать элемент можно двумя способами:

  • замер сопротивления. Если вы демонтировали предохранитель, визуально осмотрели его, но не обнаружили проблемы, можно сразу же замерить сопротивление. Включаем соответствующую опцию на мультиметре и производим замер у выводов. Если прибор не реагирует, а на экране нули, значит, деталь неисправна;
  • замер напряжения. Необходимо выбрать соответствующую опцию на приборе, включить цепь прикуривателя и измерить вольтаж на выходах. Если на показателях нули – значит, требуется замена детали.

Таким образом, в проверке прикуривателя нет совершенно ничего сложного. Если вы убедились в том, что элемент отказал, необходимо установить новый и протестировать работу узла заново. Если новая деталь перегорает, придется исследовать цепь более детально. Вероятно, где-то присутствует серьезное повреждение, из-за которого происходит замыкание. Если вы не можете самостоятельно понять причину, обязательно обратитесь к специалистам, которые проведут подробную диагностику узла.

ladaautos.ru

Схема предохранителей и реле Lada Priora (дорестайл/рестайл)


А
Функция/компонент
F1 25
DELRHI 15493150: Не используется
1118-3722010-00: Электродвигатель вентилятора системы охлаждения двигателя
F2 25
Монтажный блок, реле включения обогрева заднего стекла (контакты)
Контроллер электропакета, контакт «10» колодки XP2
Элемент обогрева заднего стекла
F3
10
Правая фара, лампа дальнего света
Комбинация приборов, сигнализатор включения дальнего света фар
F4
10
Левая фара, лампа дальнего света
F5 10
Монтажный блок, реле включения звукового сигнала
Звуковой сигнал
F6
7,5
Левая фара, лампа ближнего света
Мотор-редуктор регулятора направления пучка света левой блок-фары
F7
7,5
Правая фара, лампа ближнего света
Мотор-редуктор регулятора направления пучка света правой блок-фары
F8
10
Монтажный блок, реле включения тревожного звукового сигнала
Звуковой сигнал тревожной сигнализации
F9 25
DELRHI 15493150: Не используется
1118-3722010-00: Электродвигатель вентилятора отопителя
F10 10
DELRHI 15493150: Комбинация приборов, контакт «20»
Выключатель стоп-сигнала
Лампы стоп-сигналов
Блок освещения салона
Плафон освещения салона
Плафон освещения порога правой передней двери
Дополнительный сигнал торможения
7.5
1118-3722010-00: Жидкокристаллический индикатор комбинации приборов
Лампы сигналов торможения
Лампа плафона освещения салона
F11 20
Монтажный блок, реле включения высокой скорости очистителя ветрового стекла
Переключатель очистителей и омывателей, контакт «53а»
Переключатель очистителей и омывателей, контакт «53ah»
Выключатель обогрева заднего стекла
Монтажный блок, реле включения обогрева заднего стекла (обмотка)
Электродвигатель очистителя ветрового стекла
Электродвигатель очистителя заднего стекла (2171, 2172)
Электродвигатель омывателя ветрового стекла
Электродвигатель омывателя заднего стекла (2171, 2172)
Блок управления надувных подушек безопасности, контакт «25»
F12 10
Комбинация приборов, контакт «21»
Контроллер электропакета, контакт «9» колодки X2
Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки X2
Выключатель лампы света заднего хода
Лампы света заднего хода
Блок управления системы парковки, контакт «11» и «14»
F13 15
Прикуриватель
F14 5
Лампы габаритного света (левый борт)
Комбинация приборов, сигнализатор главного включателя света
Фонари освещения номерного знака
Фонарь освещения багажника
Контроллер электропакета, контакт «12» колодки X2
F15 5
Лампы габаритного света (правый борт)
Плафон освещения вещевого ящика
F16 10
Гидроагрегат ABS, контакт «18»
5
Блок управления ABS
F17 10
Противотуманная фара левая
F18 10
Противотуманная фара правая
F19 15
Выключатель обогрева сидений, контакт «1»
Обогреватели передних сидений
F20 10
Выключатель рециркуляции (сигнализатор включения)
Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением)
Реле электровентилятора отопителя
Выключатель автоматического управления освещением
Блок управления стеклоочистителем и внешним освещением, контакты «3», «11»
Контроллер системы автоматического управления климатической установкой, контакт «1»
Датчик системы автоматической очистки стекол (датчик дождя), контакт «1»
F21 5
С 2007 года: Переключатель световой сигнализации, контакт «30»
Колода диагностики, контакт «16»
Часы
Контроллер системы автоматического управления климатической установкой, контакт «14»
10
С 2013 года: Центральный блок кузовной электроники (центральный замок, электростеклоподъемники, аварийная сигнализация, указатели поворотов, дальний свет фар, сигнализация дальним светом, обогрев сидений, обогрев заднего стекла, очиститель ветрового стекла, блок автоматического управления наружным освещением)
Диагностический разъем
Блок управления отопителем
F22 20
С 2007 года: Электродвигатель очистителя ветрового стекла (автоматический режим)
Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
5
С 2013 года: Блок выключателей на двери водителя
F23 7,5
С 2007 года: Блок управления стеклоочистителем и внешним освещением, контакт «20»
5
С 2013 года: Дневные ходовые огни
F24 15
С 2013 года: Блок управления системой надувных подушек безопасности
F25
20
С 2013 года: Центральный блок кузовной электроники, очиститель ветрового стекла
F26
5
С 2013 года: Задние противотуманные огни
F27

Запасной
F28

Запасной
F29

Запасной
F30

Запасной
F31 30
Контроллер электропакета, клемма «2» колодки X1
Контроллер электропакета, клемма «3» колодки X1
Модуль двери водителя, контакт «6»
Плафон освещения порога левой передней двери
F32 30
С 2013 года: Электровентилятор отопителя
Реле
К1 Реле вентилятора системы охлаждения (на автомобиле без кондиционера)
Люкс Плюс: Реле включения ближнего света и габаритных огней фар (система автоматического управления освещением; 5-1393304-8 TYCO)
К2 Реле включения обогрева заднего стекла
К3
Реле включения стартера
К4 Реле разгрузки выключателя зажигания
К5
Не используется
К6
С 2007 года: Реле очистителя ветрового стекла
С 2013 года: Не используется
К7 Реле включения дальнего света фар
К8 Реле включения звукового сигнала
К8
Реле ближнего света фар
К9 С 2007 года: Реле включения звукового сигнала тревожной сигнализации
С 2013 года: Реле автоматического управления наружным освещением(блок автоматического управления наружным освещением (дальний и ближний свет фар, противотуманные фары, лампы противотуманного света в задних фонарях, регулятор направления пучков света фар))
К10 Реле включения противотуманных фар
К11 С 2007 года: Реле включения обогрева передних сидений
С 2013 года: Реле задних противотуманных огней
К12 Люкс Плюс: Реле включения очистителя ветрового стекла (прерывистый режим и автоматический режим)

www.xn--80aej2aisf0a0d.xn--p1ai

Предохранитель прикуривателя Лада Приора: где находится, фото, схема

Компания ВАЗ пока не спешит менять прикуриватель на розетку. Выясним, что собой представляет предохранитель прикуривателя на авто Лада Приора.

Предохранитель в Приоре (универсал, люкс): где располагается, какой принцип работы

Для тех, кто не знает, прикуриватель на данной машине находится на центральном тоннеле пола, вблизи ручки стояночного тормоза. Такое расположение специально было продумано, чтобы к нему было проще дотянуться правой рукой. При этом об него нельзя зацепиться, а также он не мешает при езде. Для удобства он также оборудован подсветкой.

Читайте также: Какая помпа на Лада Приора лучше на 8 и 16 клапанов

Устройство прикуривателя Приоры ничем не отличается от прикуривателя других автомобилей. В состав конструкции входят гнезда, металлический патрон и нихромовая спираль внутри. Патрон обладает пластиковой клавишей, при нажатии на которую происходит замыкание «плюса» с массой через спираль. Прикуриватель Приора не обладает тепловым реле. Его функции выполняют биметаллические «ушки» внутри патрона.

Какие могут быть неисправности

Как и любое другое приспособление, прикуриватель способен ломаться. К частым проблемам относятся:

  • западание «ушек»;
  • перегорание спиралей;
  • перегорание предохранителей;
  • нарушение контактов;
  • перегорание лампы.

Читайте также:Замена и монтаж впускного коллектора Лада Приора 8 и 16 клапанов

Если горят какие-то проводки, то это приводит к нарушению работы прикуривателя.  Такую проблему можно решить, заменив перегоревшие проводки. Полная замена системы требуется при серьезных неисправностях.

В каких ситуациях надо менять прикуриватель

Бывают случаи, когда необходимо поменять данный прибор. В большинстве случаев всему виной человеческий фактор. Но, как бы там ни было, замену осуществить вполне реально, причем минуя обращение на СТО. Для этого понадобится всего лишь одна отвертка. Достаточно поддеть ею усик внутри устройства и вытянуть внутреннюю часть. После этого вытаскивается пластмасса с лампой. Далее на место старого прикуривателя устанавливается новый.

Читайте также: Как снять и поменять расширительный бачок Лада Приора

Предохранитель

Он отвечает за безопасность прикуривателя и подключаемых к нему устройств. Он стоит в монтажном блоке, который находится в салоне машины. Корпус у него обычно синего цвета и имеет номер F13. Бывает, что предохранитель перегорает из-за того, что к нему подключают неисправные приборы. Также возможен вариант несоответствия расчетных величин тока цепи прикуривателя и прибора, который к нему подключается.

Если вы разбираетесь в том, какой проводок куда идет, а также знаете строение своей машины, то выполнить замену предохранителя вам удастся своими руками. Очень важно не спешить и делать все работы последовательно. В таком случае вы самостоятельно замените систему, сэкономив средства, которые ушли бы на обращение на СТО.

ladaautos.ru

расположение, где находится реле бензонасоса

№ предохранителя

Сила тока (ампер)

Защита электроцепей

F1

Резерв

F2

25

Монтажный блок, реле включения обогрева заднего стекла (контакты), контроллер электропакета, контакт «10» колодки XP2 обогрева заднего стекла

F3

10

Правая фара дальнего света, комбинация приборов, сигнализатор включения дальних фар

F4

10

Левый дальний свет

F5

10

Блок, реле включения звукового сигнала, звуковой сигнал

F6

7,5

Левый ближний свет

F7

7,5

Правый ближний свет

F8

10

Блок, реле включения сигнала тревоги, звуковой сигнал тревожной сигнализации

F9

Резерв

F10

10

Комбинация приборов, контакт «20», выключатель стоп-сигнала, лампы стоп-сигналов, освещение салона, свещение порога правой передней двери, дополнительный сигнал торможения

F11

20

Монтажный блок, реле включения высокой скорости очистителя ветрового стекла, переключатель очистителей и омывателей, контакт «53а», переключатель очистителей и омывателей, контакт «53ah«, выключатель обогрева заднего стекла, монтажный блок, реле включения обогрева заднего стекла (обмотка), электродвигатель очистителя ветрового стекла, электродвигатель очистителя заднего стекла (2171, 2172), электродвигатель омывателя ветрового стекла, электродвигатель омывателя заднего стекла (2171, 2172), блок управления надувных подушек безопасности, контакт «25»

F13

15

Прикуриватель

F14

5

Левая габаритная фара, комбинация приборов, сигнализатор главного включателя света, освещение номерного знака,освещение багажника, контроллер электропакета, контакт «12» колодки X2

F15

5

Правая габаритная фара, освещение вещевого ящика

F16

10

Гидроагрегат, контакт «18»

F17

10

Левый противотуманный свет

F18

10

Правый противотуманный свет

F19

15

Выключатель обогрева кресел, контакт «1», богреватели передних кресел

F20

10

Выключатель рециркуляции (сигнализатор включения), блок, реле включения ближних фар и габаритных огней, реле электровентилятора печки, выключатель автоматического управления освещением, блок управления стеклоочистителем и внешним освещением, контакты 3 , 11, контроллер системы автоматического управления климатической установкой, контакт «1», датчик дождя, контакт «1»

F21

5

Переключатель световой сигнализации, контакт «30», колода диагностики, контакт «16», часы, контроллер системы автоматического управления климатом, контакт «14»

F22

20

Электродвигатель очистителя ветрового стекла в автоматическом режиме, блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла

F23

7,5

Блок управления стеклоочистителем и внешним освещением, контакт «20»

F24-F30

Резерв

F31

30

Контроллер электропакета, клемма «2» колодки X1, Контроллер электропакета, клемма «3» колодки X1, модуль двери водителя, контакт «6», освещение порога левой передней двери

F32

Резерв

rus-avtomir.ru

Как снять и поставить прикуриватель на Лада Приора самостоятельно

Даже некурящие водители автомобиля регулярно используют это устройство. Через него осуществляется подключение зарядных элементов, электронных гаджетов. Поэтому, если прикуриватель выходит из строя, владелец машины сталкивается с рядом неудобств.

Заменить деталь возможно самому. О причинах выхода из строя, как самостоятельно заменить прикуриватель на Приоре и выбрать запчасть, можно узнать из статьи.

Содержание

  1. Причины поломки
  2. Схема подключения и предохранитель
  3. Серийный номер и артикулы детали
  4. Ремонт прикуривателя Приоры
  5. Замена устройства
  6. Как снять гнездо прикуривателя
  7. Инструкция по смене лампочки прикуривателя
  8. Отличия замены на Лада Приора 1 и 2

Причины, по которым не работает прикуриватель на Лада Приора

Со временем узел может поломаться и потребовать ремонта. Почему же деталь выходит из строя? Среди распространенных причин, по которым не работает прикуриватель Лада Приора.

  1. Перегорание нагревательного элемента. Если к разъему часто приходится подключать приборы с высоким напряжением, типа компрессора для колес, сам элемент может быстро выйти из строя, срабатывает предохранитель.
  2. Поломка лампочки. Вокруг отверстия есть подсветка, которая может перестать работать.
  3. Окисление или плохой контакт прикуривателя. Со временем между усиками детали и самим гнездом может потеряться контакт, вследствие чего элемент выходит из строя. Чтобы проверить это, необходимо извлечь предохранитель, а затем осмотреть его на предмет окислов. Дополнительно следует поджать усики крепления. Предохранитель ставится на место.
  4. Отпавшие провода подключения прикуривателя. Относится к «возрастным болезням». Для инспекции потребуется вынимать прикуриватель ВАЗ Приора из гнезда, не задев предохранитель. При неисправности необходимо припаять отпавшие провода.
  5. Неумелый тюнинг тоже относится к причинам поломки. Некоторые владельцы покупают некачественные разветвители и нагружают их по полной. Это ведет к повышенной нагрузке на предохранители. Способствует ускоренному износу генератора.
  6. Перегоревший предохранитель. Поломка может приключиться из-за появления короткого замыкания. Чтобы выявить эту неисправность предохранителя, следует подключить лампу к разъему. Затем включить зажигание. Если она не будет гореть, то причина – в предохранителе. Защитный элемент нужно заменить.

Схема подключения и предохранитель узла

При возникновении последней проблемы необходимо добраться до щитка, находящегося за передней панелью. Далее – снять крышку из пластика, получая доступ к самому блоку предохранителей. Необходимо сменить элемент под номером F13 – он отвечает за цепь прикуривателя.

Перед этим следует вытащить разъем, идущий на само гнездо. Чтобы добраться до него, потребуется снять декоративный пластик передней части центрального тоннеля. Схема подключения, а также распиновка прикуривателя и предохранителя представлены на фото.

Серийный номер и артикулы детали

Прежде чем приступить к ремонту прикуривателя и разобрать центральный тоннель, необходимо купить подходящую запчасть. В продаже есть разные варианты устройства для Лада Приора, как оригинальные, так и нет. Прикуриватели завода автоВАЗ имеют артикул 21230-3725010-00.

При покупке необходимо обратить внимание на стоимость запчасти. Слишком низкая цена прикуривателя говорит об использовании некачественных материалов. Такая деталь может перегореть на протяжении нескольких недель после замены. Ко всему, элемент должен быть хорошо запакован, иметь сертификат соответствия.

Ремонт прикуривателя: как снять устройство с Приоры

Для замены элемента требуются:

  • набор отверток: крестовая, плоская;
  • пинцет;
  • паяльная лампа, вкупе с припоем;
  • защитные перчатки.

Пошаговая инструкция поможет самостоятельно снять и поменять прикуриватель на Лада Приора. Порядок действий следующий.

  1. Открыть капот, снять минусовую клемму аккумуляторной батареи. После этого контакты не будут замыкать, что позволит избежать «коротыша».
  2. Теперь следует демонтировать две стороны декоративного пластика в передней части тоннеля. Крепления – возле пола.
  3. Отсоединить фишку контакта, снять прикуриватель Приора. Далее заменить рабочим элементом.
  4. Снять кожух рычага КПП, отсоединив все крепления.
  5. Выкрутить передние/задние саморезы, фиксирующие центральный тоннель, и убрать его, получив доступ к гнезду.
  6. Вытащить металлический стакан, нажав на фиксаторы.
  7. Снять и заменить прикуриватель исправной деталью.
  8. Припаять старые провода к новому элементу.
  9. Сборка осуществляется в порядке, обратном описанному.

Замена устройства без снятия передней панели

Есть способ быстро провести процедуру ремонта, избежав разборки. Демонтаж с Приоры без снятия панели осуществляется следующим образом.

  1. Отсоединяем клемму аккумулятора.
  2. Маленькой отверткой отгибаем немного металл с обеих сторон, где пластиковые защелки.
  3. Тянем металлический патрон, снимая его с посадочного места.
  4. Отсоединяем пластиковую фишку, находящуюся на конце элемента.
  5. Далее – замена детали на новую и процедура монтажа.

Как самостоятельно снять гнездо прикуривателя

Описанная схема актуальна для нескольких семейств ВАЗ. Ознакомиться с тем, как снять нерабочий прикуриватель Лада Приора, отремонтировать его или поменять на новый, поможет видео.

Инструкция по смене лампочки прикуривателя

Эта поломка тоже относится к числу распространенных. Самостоятельная замена лампочки прикуривателя несложная. Достаточно выполнять инструкцию.

  1. Открываем капот и отсоединяем клемму батареи.
  2. Тонкой отверткой подцепляем фиксатор из зеленого пластика и проворачиваем металлический стакан, вытаскивая его.
  3. Сгоревшая лампа находится внутри пластиковой детали.
  4. Отсоединяем разъем от контактов.
  5. Теперь можно менять лампочку на рабочую деталь.
  6. Осуществляем сборку в обратном порядке.

Основные отличия по замене прикуривателя на Лада Приора 1 или 2

Никакой разницы по работе с различными генерациями авто нет. Конструкция прикуривателя Приоры идентична для первого или второго поколения. Поэтому при ремонте следует действовать по описанной ранее пошаговой инструкции по замене.

Поэтапная инструкция по замене звеньев цепи блока предохранителей Lada Priora

В отечественном авто все приборы, питающиеся от напряжения, защищаются при помощи предохранителей монтажного блока. Цепи более мощных устройств-потребителей находятся под защитой реле. Этот материал поможет вам узнать, где расположен блок предохранителей Приоры и как осуществить замену деталей БП.

Содержание статьи

Место установки и схема

Стандартные плавкие элементы блока представляют собой пластиковые заглушки, внутри которых установлена плавкая нить. Предназначение последней является передача напряжения. Каждый компонент проводки подключается к БП вашей Приоры. Все эти элементы схемы цепи отвечают за функционирование электрических устройств: прикуривателя, печки, бензонасоса, устройства обогрева заднего стекла и так далее.


Если старые модели ВАЗов оснащены одним блоком, то в Ладе Приоре их два. Эти авто, помимо бензонасоса, прикуривателя, печки и других компонентов, оборудованы многими вспомогательными гаджетами, в результате чего одного блока будет мало для поддержки работоспособности всей цепи. К примеру, если в этом случае произойдет короткое замыкание в результате поломки печки, бензонасоса или прикуривателя, то меньше систем транспортного средства пострадают от этого. Но работоспособность бензонасоса останется под вопросом.

Один блок находится рядом с АКБ под капотом машины. Ниже приведена схема БП Лады Приоры и предназначение основных элементов.

Таблица назначения ПП главного блока

Многих владельцев Лад Приор интересует вопрос расположения предохранителя прикуривателя. Элемент, отвечающий за функционирование прикуривателя, находится в этом БП и его видно на схеме.

Второй блок размещен в салоне, под рулем машины, напротив сидения водителя. Благодаря схеме расположения и таблице с нумерацией можно сразу определить какой элемент вышел из строя.

Фото электросхемы салонного блока

Таблица нумерации предохранителей

Как снять и заменить своими руками?

Если с расположением блоков и со схемами все ясно, то рассмотрим процедуру демонтажа звеньев. Если вы уверены в том, что определенные компоненты электропроводки вышли из строя в результате того, что выгорела деталь (к примеру, отвечающая за свет на приборной панели), то блок нужно открыть, а выгоревшие приборы снять и поменять.

В том случае, если работоспособность приборов Лады Приоры не связана с выходом из строя предохранителей, то, возможно, целесообразно осуществить прозвонку всех компонентов цепи по схеме. Ведь причиной поломки могут служить как обрывы в электропроводке, так и замыкания. Далее вы узнаете, как снять и поменять предохранители на Ладе Приоре своими силами.

  1. С самого начала нужно подготовить свою Ладу к ремонту. Необходимо снять минусовую клемму АКБ и выключить зажигание.
  2. В зависимости от того, где стоят выгоревшие предохранители, вам нужно открыть соответствующий блок. Как сказано ранее, он может быть установлен в моторном отсеке или под рулем. Отожмите фиксаторы, которые крепят его защитную накладку. Сняв накладку, на обратной стороне ее можно увидеть схему. Согласно этой схеме нанесена разметка деталей, отвечающих за функционирование тех или иных устройств. Используйте ее чтобы определить местонахождения поломки.
  3. Отодвиньте накладку, которая скрывает блок. Возможно, для этого может потребоваться отвертка.

Установка нового предохранителя

Снятая защитная накладка

  1. Таблица назначения поможет выявить выгоревший ПП.
  2. Когда поиск сгоревшего звена в блоке Лады завершен, возьмите щипчики, при помощи которых осуществляется демонтаж звеньев. Как правило, вышедшее из строя звено видно по перегоревшей нити, которая проходит через его корпус. Однако, если на нем отсутствуют явные повреждения, то это еще не означает, что деталь целая и рабочая.

Вышедшее из строя звено

  1. Теперь монтируйте новый ПП на место вышедшего из строя. Учтите тот факт, что номиналы заменяемых устройств должны совпадать, т.е. если звено с маркировкой 15 ампер, то поменять его нужно на аналогичное.
  2. В случае необходимости замены реле операция по смене проводится аналогичным образом. Но для этого не понадобится пинцет – демонтировать реле можно руками. Сделав это, закройте пластиковую накладку БП и не забудьте бросить обратно минусовую клемму батареи.

Когда процедура завершена, включите зажигание и осуществите проверку тех приборов,ПП которых были заменены. Если проблема осталась, то, возможно, она заключается не в работоспособности звеньев. Вероятно, в цепи электропроводки произошел обрыв, который необходимо ликвидировать путем подключения проводов.

Видео «Как осуществить смену ПП своими руками»

Предлагаем вам посмотреть, как осуществляется замена предохранителей на Ладе своими силами.

Почему у меня перегорает предохранитель прикуривателя?

Предохранители рассчитаны на безопасный выход из строя до того, как повредят проводку или устройства в вашем автомобиле. Так что, если предохранитель прикуривателя продолжает перегорать снова и снова, это очень хороший признак того, что существует какая-то основная проблема, которую необходимо решить. Проблема может быть в розетке прикуривателя, в устройстве, которое вы пытаетесь подключить, или даже в проводке прикуривателя.

Единственный способ исправить это так, чтобы предохранитель прикуривателя перестал перегорать, — это проверять все возможные точки неисправности, пока вы не определите проблему.Но что бы вы ни делали, даже не думайте о замене предохранителя прикуривателя на предохранитель более высокого тока . В зависимости от характера вашей проблемы замена предохранителя на версию с более мощным усилителем может привести к повреждению блока предохранителей, расплавлению проводов или даже к возгоранию.

Как работают зажигалки?

Автомобильные зажигалки — это простые устройства, которые очень мало изменились за десятилетия. Два основных компонента — это розетка, которая подключается как к источнику питания, так и к заземлению, и съемный пластиковый или металлический корпус, содержащий свернутую в спираль металлическую полосу.

В большинстве случаев внутренняя стенка розетки заземлена, а штырь в центре подключается к источнику питания с предохранителем. Когда вы вставляете зажигалку в розетку, через свернутую в спираль металлическую полосу проходит ток, что приводит к ее нагреву.

При нормальных обстоятельствах можно ожидать, что прикуриватель потребляет примерно 10 ампер, а цепи прикуривателя обычно имеют предохранители на 10 или 15 ампер. Это позволяет подключать зарядные устройства для телефонов и другие устройства, потребляющие менее 10 или 15 ампер, в зависимости от предохранителя в вашем конкретном автомобиле.

Как гнезда прикуривателя, так и специальные гнезда для аксессуаров на 12 В можно использовать для питания 12-вольтных устройств и адаптеров питания. Так что, если у вас есть 12-вольтовая розетка для аксессуаров в отдельной цепи, в которой постоянно вырываются предохранители, процедура диагностики будет примерно такой же.

Почему перегорают предохранители прикуривателя?

Как выглядит перегоревший предохранитель. Тайденс Дэвис / Flickr / Creative Commons (CC BY 2.0)

Предохранители прикуривателя, как и все автомобильные предохранители, перегорают, когда цепь потребляет больше силы тока, чем рассчитан предохранителем.Если предохранитель прикуривателя рассчитан на 15 ампер, то при потреблении более 15 ампер он перегорит. Если вы замените его другим предохранителем на 15 ампер, а что-то в цепи по-прежнему потребляет более 15 ампер, предохранитель просто снова перегорит.

Может показаться, что самым простым решением будет просто заменить предохранитель на 15 А предохранителем большего размера, но на самом деле это очень опасно. Хотя проводка в цепи прикуривателя может выдерживать ток чуть более 15 ампер, нет никакой гарантии, что это действительно так.И если проблема в вашей цепи на самом деле связана с коротким замыканием, установка предохранителя большего размера может привести к нагреву проводки до точки, при которой она может расплавиться или даже вызвать пожар.

Хотя вы можете купить автоматический выключатель как прямую замену предохранителю, который продолжает перегорать, это тоже плохая идея, особенно если в цепи есть короткое замыкание. Эти автоматические выключатели полезны в некоторых приложениях и имеют определенные диагностические цели, но использовать их для преднамеренной перегрузки цепи прикуривателя не рекомендуется.

Проверьте, нет ли посторонних предметов в гнезде прикуривателя

Существует множество причин, по которым предохранитель прикуривателя постоянно срабатывает, но одна из наиболее распространенных и часто упускаемых из виду — это присутствие постороннего предмета в розетке. Поскольку гнезда прикуривателя сконструированы таким образом, что весь корпус металлического цилиндра заземлен, а центральный штифт горячий, на удивление легко закоротить цепь.

В некоторых транспортных средствах рядом с гнездом прикуривателя есть держатели для мелочи или универсальные лотки, что делает опасно легким падение монеты.В этом случае монета может коснуться заземленного цилиндра и горячего штифта внутри гнезда и вызвать короткое замыкание.

Другие металлические предметы, такие как скрепки или даже кусочки старых зарядных устройств для телефонов, также могут застрять в гнезде прикуривателя. В некоторых случаях вы можете обнаружить, что такой объект не всегда вызывает короткое замыкание, но вставка прикуривателя или 12-вольтового адаптера питания приводит к немедленному срабатыванию предохранителя.

Если вы посмотрите внутрь гнезда прикуривателя с фонариком и увидите посторонний предмет, скорее всего, его удаление решит вашу проблему.На всякий случай убедитесь, что вы извлекли предохранитель прикуривателя , прежде чем лезть внутрь гнезда для удаления постороннего предмета. Затем вы можете установить новый предохранитель и проверить, не перегорел ли он.

Проверьте устройство, которое вы хотите запитать от прикуривателя

Существует жесткое ограничение на ток, который вы можете получить от розетки прикуривателя или любой 12-вольтовой розетки для аксессуаров. Если устройство, которое вы хотите включить через прикуриватель, потребляет больше силы тока, то простой факт: предохранитель сгорает каждый раз, когда вы его подключаете.

В большинстве случаев в цепях прикуривателя используются предохранители на 15 А, но вы можете проверить блок предохранителей в своем автомобиле, чтобы убедиться. Затем вы захотите проверить устройство, которое вы пытаетесь подключить, чтобы узнать, сколько силы тока оно потребляет. Зарядные устройства для сотовых телефонов обычно предназначены для работы с гнездами прикуривателя без перегорания предохранителя, но другие устройства, такие как инверторы прикуривателя, могут легко перегрузить цепь.

Даже если ваше 12-вольтовое устройство, зарядное устройство, адаптер или инвертор рассчитано на потребление менее 15 А, все равно стоит проверить вилку.Если вилка сломана, изношена или на ней что-то прилипло, подключение к розетке может вызвать прямое короткое замыкание между питанием и массой внутри гнезда прикуривателя.

Если вы когда-либо пытались подключить к прикуривателю только одну вещь, возможно, стоит попробовать другое зарядное устройство или адаптер на 12 В, чтобы исключить проблему с тем, которое вы использовали. Или вы также можете использовать омметр для проверки внутреннего короткого замыкания в вашем адаптере.

Проблемы со схемой прикуривателя

В большинстве случаев перегорание предохранителя прикуривателя вызвано какой-то внешней проблемой.Однако всегда возможно, что вы столкнулись с внутренней проблемой. Если предохранитель всегда перегорает, даже не вставляя что-либо, и вы убедились, что внутри розетки нет посторонних предметов, значит, проблема в другом месте цепи.

Чтобы полностью исключить проблему с самой розеткой, вы можете снять ее и посмотреть, не перегорел ли предохранитель. Это приложение, в котором предохранитель автоматического выключателя действительно может быть полезен, поскольку многократное пережигание предохранителей для сужения источника вашей проблемы может стать дорогостоящим.

Этот тип проблемы также будет легче диагностировать, если вы сможете отследить электрическую схему для вашего конкретного автомобиля, поскольку она покажет вам любые компоненты, кроме прикуривателя, которые также находятся в той же цепи. Отключение каждого из этих компонентов по очереди, если таковые имеются, также может быть полезно для определения источника короткого замыкания.

Другой вероятной причиной этого типа проблемы является короткое замыкание в проводе питания. По сути, это означает, что провод питания, который подключается к прикуривателю, мог потереться или прожечь и вступить в контакт с металлом где-то за приборной панелью.Вы можете найти этот тип короткого замыкания, проверив непрерывность между проводом питания прикуривателя и массой.

Обнаружение короткого замыкания

В зависимости от вашего конкретного транспортного средства, может быть чрезвычайно сложно найти местоположение этого типа короткого замыкания. Короткое замыкание может быть расположено в труднодоступном месте, которое вы не сможете найти, не сняв радио, элементы управления HVAC или даже приборную панель.

Хотя в автомобильной промышленности есть устройства для обнаружения коротких замыканий, это не тот инструмент, который у всех будет под рукой.В некоторых случаях самым простым решением может быть просто оставить предохранитель прикуривателя постоянно и подключить новый провод питания к гнезду прикуривателя.

Ремонт неисправной цепи прикуривателя

Если вы решили подключить к гнезду прикуривателя новый провод питания, очень важно использовать провода подходящего сечения. Также жизненно важно установить соответствующий предохранитель, если вы решите пойти по этому пути. В некоторых случаях вы можете использовать пустое место в блоке предохранителей, а в других случаях единственный вариант — проложить провод питания непосредственно к батарее.

В обеих этих ситуациях неиспользование подходящего предохранителя может легко привести к электрическому возгоранию. И в любом случае прокладка нового провода питания должна быть вашим последним средством после того, как вы исключили любую другую потенциальную причину повторного сгорания предохранителя прикуривателя.

Спасибо, что сообщили нам об этом!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

Розетка 12 В в вашем автомобиле не работает? Вот основные причины и способы их устранения

Вы спешите на встречу и не успели подключить телефон, поэтому вы полагаетесь на зарядное устройство в машине.Когда вы садитесь за руль, вам поступает важный звонок, но батарея телефона разряжается, прежде чем вы успеваете ответить.

Если с вами этого еще не случилось, считайте, что вам повезло, потому что нефункциональная розетка (розетка 12 В; розетка; розетка прикуривателя) — очень распространенная проблема для владельцев автомобилей.

Первоначально предназначенный для электропитания прикуривателя, он стал вспомогательным источником питания 12 В постоянного тока для большинства используемых нами гаджетов. Это часть электрической системы автомобиля, и многие современные автомобили имеют их несколько, хотя и без зажигалки.

Когда он перестает работать, наиболее частая причина находится внутри сокета. На автомобилях с вертикально установленной розеткой в ​​нее на удивление легко упасть, особенно если она не закрыта. Падающие неметаллические предметы могут препятствовать контакту зарядного устройства с розеткой, а металлические предметы могут вызвать короткое замыкание и перегореть предохранитель.

Вам следует тщательно осмотреть внутреннюю часть розетки, используя фонарик, и, если вы обнаружите мусор или случайные предметы, осторожно удалите их.Убедитесь, что ключи не находятся в замке зажигания, и, если вы хотите быть в большей безопасности, отключите аккумулятор автомобиля.

Если розетка чистая, но зарядное устройство по-прежнему не работает, попробуйте подключить зарядное устройство к другой розетке, если в вашем автомобиле их несколько.

Если в автомобиле только одна розетка, попробуйте подключить другое зарядное устройство или другое устройство; Если он по-прежнему не работает, вам понадобится тестер цепей, чтобы проверить, получает ли он питание. Поместите зажим на внешний край гнезда и более длинный конец тестера внутри так, чтобы он соприкасался с центральным штифтом.Если нет питания, следующим шагом будет проверка, не перегорел ли предохранитель.

В некоторых автомобилях панели предохранителей установлены внутри или за перчаточным ящиком, но, чтобы убедиться, где он расположен, и определить предохранитель розетки, вам следует обратиться к руководству пользователя. Если у вас его нет, эта важная информация, а также видеоролики, показывающие, как именно заменить предохранитель, доступны в Интернете.

Большинство розеток имеют предохранители на 10 или 15 А, поэтому обязательно купите хотя бы пару идентичных предохранителей, потому что, если вы замените их, и они снова перегорят, у вас будет резервная копия.

Если предохранитель в порядке или вы заменили его, и он снова перегорел сразу после подключения зарядного устройства, это означает, что где-то в цепи произошло короткое замыкание.

В этом случае мы рекомендуем заменить розетку. Доступно множество альтернативных вариантов послепродажного обслуживания, а сам процесс несложен, поэтому вы можете сделать это самостоятельно.

Если замена розетки по-прежнему приводит к перегоранию предохранителя и потере питания, то вам следует показать машину профессиональному электрику.Однако это очень маловероятно, поскольку большую часть времени это в основном вызвано препятствиями или перегоревшим предохранителем.

электрическая — поиск неисправности предохранителя прикуривателя

В большинстве (но не во всех) автомобильных устройствах розетка находится в собственной цепи. Несколько розеток обычно находятся на отдельных предохранителях, но это зависит от марки и модели.

Первое, что я бы сделал, это визуально осмотрел ВСЕ розетки в вашем автомобиле, начиная с розетки в пепельнице.Отключите саму зажигалку, если она есть в вашей машине. Если вы не видите посторонних предметов (монет и т. Д.) В розетке, снимите ее и осмотрите разъем сзади и саму розетку. Я лично видел замыкание самих розеток; внешняя часть розетки заземлена, а кнопка в центре — положительный полюс. Они часто скрепляются сзади с помощью гайки, где положительный провод присоединяется к самой розетке, отделенной тонким изолятором, я видел, как они смещаются или перегреваются, искажая разъем и закорачивая его.Также обычно (по крайней мере, на японских автомобилях, с которыми я работал; Ford может быть другим) предохранитель на задней части розетки, которая является частью самой розетки, если это сработает, единственный выход обычно — заменить розетку. сам.

Вы можете купить дополнительные розетки на 12 В на вторичном рынке, которые обычно идут в комплекте с проводкой для их подключения. Это может быть хорошим вариантом, если при вышеуказанной проверке не было обнаружено ничего очевидного. Если у вас есть контрольная лампа или другой метод ограничения тока, как указано в приведенных выше комментариях, я бы отключил розетку и посмотрел, присутствует ли короткое замыкание, оттуда я возьму схему подключения и посмотрю если в этой цепи есть что-то еще, что можно отключить для проверки — сообщит вам, где в цепи короткое замыкание.Если сама розетка не закорочена, и это не очевидно, вы можете просто добавить дополнительный предохранитель и проложить новую проводку к розетке, а не разрывать жгут, чтобы найти проблему. Я подозреваю, что кто-то перегрузил розетку настолько, чтобы расплавить ее и замкнуть, но не настолько, чтобы сломать предохранитель. (Обычно они рассчитаны на 10 А / 120 Вт или около того каждый, тот факт, что у вас предохранитель 20 А, заставляет меня думать, что в этой цепи МОЖЕТ быть более одного гнезда)

.

Добавить комментарий

Ваш адрес email не будет опубликован.
