Принцип действия бесконтактной системы зажигания

Рассмотрим принцип действия бесконтактной системы зажигания на примере системы зажигания автомобилей ВАЗ 2108, 2109, 21099. Определим, откуда берется искра для поджига топливной смеси в камере сгорания и почему она проскакивает своевременно для каждого цилиндра.



Бесконтактная система зажигания автомобилей ВАЗ 2108, 2109, 21099 включает в себя катушку зажигания, свечи зажигания, высоковольтные провода (бронепровода), трамблер с распределителем зажигания, датчиками-регуляторами опережения зажигания (центробежным и вакуумным) и датчиком Холла, также коммутатор и провода низкого напряжения.

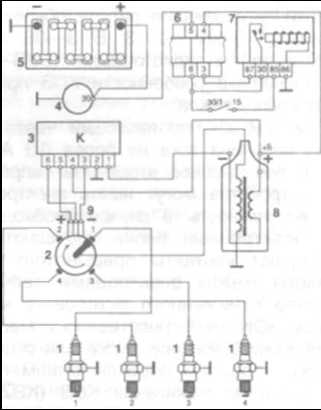

Схема бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

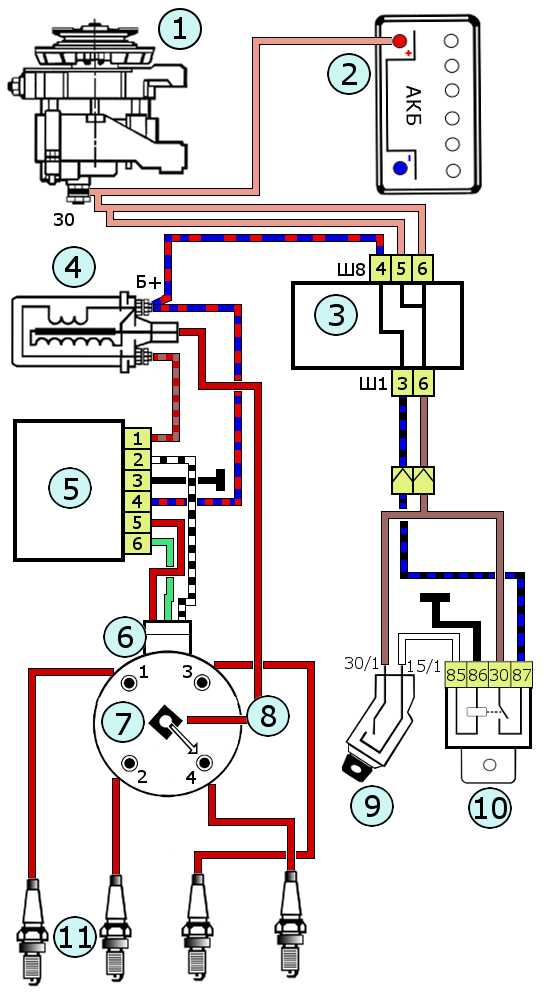

схема бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

Откуда поступает ток в систему зажигания?

Электрический ток в систему зажигания поступает с вывода «30» генератора, через монтажный блок предохранителей и реле, замок зажигания, реле зажигания и далее на вывод «Б» катушки зажигания. Система запитывается после поворота ключа в замке зажигания.

Принцип действия бесконтактной системы зажигания

— При работе двигателя вращается вал распределителя зажигания (трамблера). В работу вступает датчик Холла. Стальной круглый экран с четырьмя прорезями на валу трамблера, вращаясь, проходит через зазор этого датчика. Когда проходит прорезь экрана, напряжение отдаваемое датчиком ниже бортового на 3 В или равно ему, когда зубец экрана, напряжение падает практически до нуля. Прохождение каждого из четырех зубцов соответствует такту сжатия и моменту зажигания в одном из цилиндров двигателя.

— Далее в работу вступает коммутатор. Свои прерывистые импульсы датчик Холла подает на вывод «6» коммутатора, а тот в свою очередь подает импульс на первичную обмотку катушки зажигания (вывод «К»).

— Теперь работает катушка зажигания. В момент прерывания электрического тока (зубец экрана проходит через зазор датчика Холла) магнитное поле в катушке зажигания резко сжимается и, пересекая витки обмотки, производит ЭДС порядка 22-25 кВ (ток высокого напряжения).

— Работа распределителя зажигания. Ток высокого напряжения по центральному бронепроводу поступает на центральный вывод крышки трамблера и далее на «бегунок»-распределитель зажигания, который вращаясь, раздает ток высокого напряжения по четырем клеммам крышки.

— Работа свечей зажигания. По высоковольтным проводам ток высокого напряжения поступает к свечам зажигания. Между их электродами проскакивает искра, воспламеняющая топливную смесь в цилиндрах двигателя.

Чтобы добиться от двигателя максимальной мощности необходимо воспламенять смесь искрой несколько раньше прихода поршня в верхнюю мертвую точку (ВМТ). Для этого регулируют угол опережения зажигания вращением трамблера в ту или иную сторону. При холостых оборотах двигателя 750-800 об/мин угол опережения зажигания, например для двигателя 21083 работающего на 92-м бензине должен составлять 4±1º (подробнее см. «Установка угла опережения зажигания на ВАЗ 2108, 2109, 21099»).

Примечания и дополнения

— При работе двигателя на высоких оборотах необходим еще более ранний угол опережения зажигания. Здесь помогает центробежный регулятор опережения зажигания, который за счет расхождения своих грузиков от центробежной силы при повышении оборотов вращения оси трамблера смещает пластину с экраном. Она раньше проходит через зазор в датчике Холла, импульс поступает на коммутатор с некоторым опережением и соответственно зажигание становится раньше (подробнее см. «Центробежный регулятор опережения зажигания»).

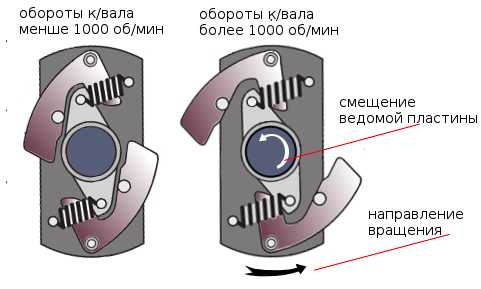

работа центробежного регулятора опережения зажигания автомобилей ВАЗ 2108, 2109, 21099

— При движении с нагрузкой (например, в гору) помогает вакуумный регулятор опережения зажигания. Он работает по такому же принципу, как и центробежный регулятор. Смещает пластину с экраном для опережения угла, но за счет разрежения возникающего за дроссельной заслонкой после нажатия на педаль «газа» (подробнее см. «Вакуумный регулятор опережения зажигания»).

вакуумный регулятор опережения зажигания автомобилей ВАЗ 2108, 2109, 21099

Еще статьи по системе зажигания

— Пропала искра на свечах зажигания, причины

— Потеря мощности и приемистости карбюраторного двигателя (причины связанные с системой зажигания)

— Карбюраторный двигатель не запускается (причины связанные с системой зажигания)

— Схема бесконтактной системы зажигания автомобилей ВАЗ 2104, 2105, 2107

— Проверка датчика Холла

twokarburators.ru

Бесконтактная система зажигания | whatisvehicle

Принцип действия бесконтактной системы зажигания заключается в следующем: При включенном зажигании и вращающемся коленвале двигателя датчик-распределитель выдает импульсы напряжения на коммутатор, который преобразует их в прерывистые импульсы тока в первичной обмотке катушки зажигания. В момент прерывания тока в первичной обмотке индуктируется ток высокого напряжения во вторичной обмотке. Ток высокого напряжения идет от катушки зажигания по проводу через угольный контакт на пластину ротора, и затем через клемму крышки распределителя по проводу высокого напряжения, в наконечнике которого установлен помехоподавительный экран, попадает на соответствующую свечу зажигания и воспламеняет рабочую смесь в цилиндре.

Наибольшее распространение получили магнитоэлектрические датчики — индукционные(системы с ними маркируются TSZi) и датчики Холла(системы с ними маркируются TSZh).

Система небезопасна и требует осторожности. Если, например, отсоединить провод от свечи — может «сгореть» коммутатор или распределитель.

Прежде, давайте разберём эти два датчика, что же они представляют из себя?

Работа индуктивного датчика положения основана на изменении индукции чувствительного элемента при изменении зазора между ним и ферромагнитным движущимся объектом.

Ферромагнитный объект — объект, обладающий ферромагнитными свойствами(т.е.  оно активно притягивает к себе магнит и активно притягивается магнитом).

В индуктивном датчике имеются катушка из обмотки провода и магнит. В качестве сопряженной детали используется ротор, состоящий из пластин определенного размера.

1 – индуктивный датчик; 2 – пластины ротора

Каждый раз, когда пластина ротора проходит около датчика импульсов, изменяется магнитное поле, в результате чего в обмотке катушки индуцируется импульсное напряжение.

Индуктивный датчик вырабатывает сигнал, близкий к синусоидальному, поэтому его приходится преобразовывать в форму, более удобную для управления током в первичной обмотке (то есть сигнал датчика искусственно преобразуется в форму, близкую к прямоугольной, увеличивается крутизна фронта и спада, обрезается верхушка импульса и т.п.).

Магнитоэлектрический датчик Холла получил свое название по имени Э.Холла, американского физика, открывшего в 1879 г. важное гальваномагнитное явление.

Суть данного явления заключалась в следующем: Если на полупроводник, по которому (вдоль) протекает ток, воздействовать магнитным полем, то в нем возникает поперечная разность потенциалов (ЭДС Холла). Возникающая поперечная ЭДС может иметь напряжение только на 3 В меньше, чем напряжение питания.

а — нет магнитного поля, по полупроводнику протекает ток питания — АВ; б — под действием магнитного поля — Н появляется ЭДС Холла — ЕF; в — датчик Холла

Датчик Холла имеет щелевую конструкцию. С одной стороны щели расположен полупроводник, по которому при включенном зажигании протекает ток, а с другой стороны — постоянный магнит. В щель датчика входит стальной цилиндрический экран с прорезями. При вращении экрана, когда его прорези оказываются в щели датчика, магнитный поток воздействует на полупроводник с протекающим по нему током и управляющие импульсы датчика Холла подаются в коммутатор, в котором они преобразуются в импульсы тока в первичной обмотке катушки зажигания.

Датчик состоит из постоянного магнита(2), пластины полупроводника(3) и микросхемы. Между пластинкой(3) и магнитом(2) имеется зазор(4). В зазоре датчика находится стальной экран(1) с прорезями. Когда через зазор проходит прорезь экрана, то на пластинку полупроводника действует магнитное поле и с нее снимается разность потенциалов. Если же в зазоре находится тело экрана, то магнитные силовые линии замыкаются через экран и на пластинку не действуют. В этом случае разность потенциалов на пластинке не возникает.

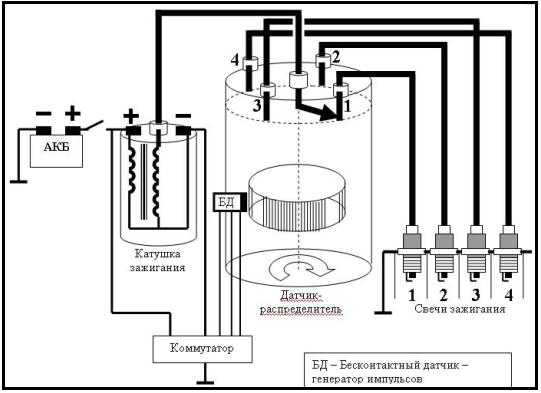

1 — свечи зажигания; 2 — датчик-распределитель, 3 — коммутатор, 4 — катушка зажигания

Данные системы являются бесконтактными системами зажигания с нерегулируемым временем накопления энергии. Бесконтактная система зажигания с нерегулируемым временем накопления энергии принципиально отличается от контактно-транзисторной только тем, что в ней контактный прерыватель заменен бесконтактным датчиком. На рисунке ниже приведена электрическая схема системы:

Принцип работы: Сигнал с обмотки L магнитоэлектрического датчика через диод VD2, пропускающий только положительную полуволну напряжения, и резисторы R2, R3 поступает на базу транзистора VT1. Транзистор открывается, шунтирует переход база-эмиттер транзистора \/Т2, который закрывается. Закрывается и транзистор VT3, ток в первичной обмотке катушки зажигания прерывается, и на выходе вторичной обмотки возникает высокое напряжение. В отрицательную полуволну напряжения транзистор VT1 закрыт, открыты VT2 и VT3, и ток начинает протекать через первичную обмотку Катушки возбуждения. Очевидно, что число пар полюсов датчика должно соответствовать числу цилиндров двигателя.

Цепь R3-C1 осуществляет фазосдвигающие функций, компенсирующие фазовое запаздывание протекания тока в базе транзистора VT1 из-за значительной индуктивности обмотки датчика L, чем снижается погрешность момента искрообразования.

Стабилитрон VD3 и резистор R4 защищают схему коммутатора от повышенного напряжения в аварийных режимах, так как, если напряжение в бортовой цепи превышает 18 В, цепочка начинает пропускать ток, транзистор VT1 открывается и закрывается выходной транзистор VT3. Цепями защиты от опасных импульсов напряжения служат конденсаторы СЗ, С4, С5, С6; диод VD4 защищает схему от изменения полярности бортовой сети. Форма и величина выходного напряжения магнитоэлектрического датчика изменяются с частотой вращения, что влияет на момент искрообразования.

1 — свечи зажигания; 2 — датчик-распредепитель; 3 — коммутатор; 4 — генератор; 5 — аккумуляторная батарея; 6 — монтажный блок; 7 — репе зажигания; 8 — катушка зажигания; 9 — датчик Холла

Данные системы являются системами зажигания с регулированием времени накопления энергии. Данная система зажигания пришла на смену TSZi, чтобы исправить 2 недостатка:

  1. Форма и величина выходного напряжения магнитоэлектрического датчика изменяются с частотой вращения, что влияет на момент искрообразования.
  2. Уменьшение вторичного напряжения при росте частоты вращения коленчатого вала. Поэтому более перспективна система с регулированием времени накопления энергии.

На рисунке представлена электрическая схема системы зажигания с датчиком Холла:

Стабилизация величины вторичного напряжения достигается в схеме двумя путями — во-первых, регулированием времени нахождения транзистора VT1 в открытом состоянии, т.е. времени включения первичной цепи обмотки зажигания в сеть, во-вторых, ограничением величины тока в первичной цепи величиной около 8 А. Последнее, кроме того, предотвращает перегрев катушки.

Принцип работы: С датчика Холла на вход коммутатора приходит сигнал прямоугольной формы, величина которого приблизительно на 3 В меньше напряжения питания, а длительность, соответствует прохождению выступов экрана мимо чувствительного элемента датчика. Нижний уровень сигнала 0,4 В соответствует прохождению прорези. В момент перехода от высокого уровня к низкому происходит искрообразование.

В микросхеме коммутатора сигнал в блоке формирования периода, накопления энергии сначала инвертируется, затем интегрируется. На выходе интегратора образуется пикообразное напряжение, величина которого тем больше, чем меньше частота вращения двигателя. Это напряжение поступает на вход компаратора, на другой вход которого подано опорное напряжение. Компаратор преобразует величину напряжения во время. Сигнал на входе компаратора имеет место тогда, когда величина пилообразного напряжения достигает опорного и превышает его. При большой частоте вращения величина пилообразного напряжения мала, соответственно мала и длительность сигнала на выходе компаратора. С исчезновением выходного сигнала компаратора через схему управления открывается транзистор VT1, и первичная .цепь зажигания включается в сеть. Следовательно, время накопления энергии в катушке соответствует времени отсутствия сигнала на выходе компаратора. Уменьшение длительности выходного сигнала компаратора позволяет увеличить относительную величину времени накопления энергии и тем самым стабилизировать ее абсолютное значение.

Блок ограничения силы выходного тока срабатывает по сигналу, снимаемому с резисторов, включенных последовательно в первичную цепь зажигания. Если этот сигнал достигает уровня соответствующего силе тока 8 А, блок переводит выходной транзистор в активное состояние с фиксированием этой величины тока.

Блок безискровой отсечки отключает катушку зажигания в случае, если включено электропитание, но вал двигателя неподвижен. При этом, если при остановленном двигателе выходное напряжение датчика соответствует низкому уровню, катушка отключается сразу, в противном случае отключение происходит через 2 — 5 с.

Схема насыщена элементами защиты от всплесков напряжения и включения обратной полярности питания. Регулировка угла опережения зажигания осуществляется традиционными способами, т.е. центробежным и вакуумным регуляторами.

Давайте обобщим всё прочитанное. Не смотря на разность датчиков, системы схожи в построении и различаются внутренним устройством некоторых компонентов. Давайте взглянем на систему и опишем последовательно работу:

Итак, водитель поворачивает ключ в замке зажигания, тем самым замыкая цепь. Ток начинает поступать из аккумулятора по замкнутому замку зажигания.

Можно сказать, что питаниец цепи происходит по схеме Аккумулятор->Стартер->Генератор. При нахождении ключа в положении «стартер» замыкаются контакты 50 и 30. Электрический ток поступает на реле стартера. Там появляется магнитное поле, что приводит к тому, что бендикс стартера вводится в зацепление с шестернёй маховика. Включается электродвигатель стартера и он начинает крутит маховик. Тот в свою очередь начинает раскручиваться и при достижении скорости, большей чем допустимая скорость вращения вала шестерни стартера привод стартера выводит её из зацепления. В свою очередь, вращение коленчатого вала передаётся на вращение вала генератора, что в свою очередь приводит к выработке электрического тока на нём, который питает бортовую сеть автомобиля и подзаряжает аккумулятор.

1 —  свечи зажигания; 2 — датчик-распределитель; 3 — распределитель; 4 — датчик импульсов; 5 — коммутатор; 6 — катушка зажигания; 7 — монтажный блок; 8 — реле зажигания; 9 — выключатель зажигания; А — к клемме генератора.

Электрический ток поступает на первичную обмотку катушки зажигания(6). Коммутатор, получая сигнал с датчика(4), прерывает или наоборот включает первичную обмотку. Когда протекание тока по первичной обмотке прерывается, то во вторичной обмотке вознекате ток высокого напряжение, который подаётся по высоковольтному проводу на распределитель. Распределитель, вал которого приводится в движение от шестерни привода масляного насоса или коленчатого вала(зависит от конкретного устройства двигателя) распределяет искру по свечам, тем самым воспламеняя смесь в нужном цилиндре двигателя в нужное время.

Понравилось это:

Нравится Загрузка...

whatisvehicle.wordpress.com

Бесконтактная система зажигания

Бесконтактная система зажигания появилась благодаря развитию контактно-транзисторной системы. Отличие бесконтактной системы зажигания состоит замене контактного прерывателя на бесконтактный датчик.

Преимущества бесконтактной системы зажигания

Использование бесконтактной системы зажигания на автомобиле позволило повысить мощность, добиться более качественного сгорания горючей смеси, что не только позволило снизить расход, но и уменьшить выброс вредных веществ в атмосферу.

Устройство бесконтактной системы зажигания

1 - Свечи зажигания; 2 - датчик-распределитель; 3 – распределитель; 4 - датчик импульсов; 5 – коммутатор; 6 – катушка зажигания; 7 - монтажный блок; 8 - реле зажигания; 9 - выключатель зажигания; А - к клемме генератора.

Бесконтактная система состоит из следующих элементов:

  • источник питания;
  • выключатель зажигания;
  • датчик импульсов;
  • транзисторный коммутатор;
  • катушка зажигания;
  • распределитель;
  • свечи зажигания.

Общее устройство бесконтактной системы зажигания напоминает строение контактной системы зажигания. Распределитель соединяется со свечами и катушкой зажигания при помощи высоковольтных проводов. Также в бесконтактной системе имеется датчик импульсов и транзисторный коммутатор.

Датчик импульсов служит для создания электро- импульсов низкого напряжения. Различают несколько датчиков импульсов: датчик Холла, индуктивный датчик и оптический.

В бесконтактной системе зажигания свое применение нашел датчик Холла (где под воздействием магнитного поля возникает поперечное напряжение в пластине проводника). Датчик Холла имеет не сложную конструкцию и состоит из постоянного магнита, полупроводниковой пластины, микросхемы и обтюратора (стального экрана).

В стальном экране имеется отверстие, через которое датчик пропускает магнитное поле, вследствие чего в полупроводниковой пластине возникает напряжение. Стальной экран, в свою очередь, не пропускает магнитное поле, и напряжение на полупроводниковой пластине не возникает. Такое своеобразное чередование прорезей в стальном экране содействует созданию импульсов низкого напряжения.

Датчик распределитель - это устройство, в котором объединены датчик импульсов с распределителем. Датчик-распределитель напоминает прерыватель-распределитель, и также как он приводится в действие от коленчатого вала.

Транзисторный коммутатор предназначен для прерывания тока в первичной обмотке катушки зажигания в моменты сигналов датчика импульсов. Прерывание тока происходит за счет срабатывания выходного транзистора.

Как работает бесконтактная система зажигания

Датчик-распределитель приводится в действие от вращения коленчатого вала, формируя импульсы низкого напряжения, которые передает на транзисторный коммутатор. Коммутатор, в свою очередь создает импульсы тока в первичной обмотке катушки зажигания. Когда ток прерывается, индуцируется ток высокого напряжения во вторичной обмотке катушки зажигания, после чего ток высокого напряжения подается на центральный контакт распределителя. В зависимости от порядка работы цилиндров двигателя ток высокого напряжения распределяется по проводам высокого напряжения на свечи зажигания. Свечи зажигания осуществляют воспламенение горючей смеси.

Когда число оборотов коленчатого вала растет, за регулировку угла опережения зажигания отвечает центробежный регулятор опережения зажигания. При изменении режимов работы двигателя регулирование угла опережения зажигания производится вакуумным регулятором опережения зажигания.

www.autoezda.com

Бесконтактная система зажигания. Принцип действия бесконтактной системы зажигания. Устройство и принцип работы бесконтактного зажигания

Системах зажигания мы упоминали о существенных недостатках таких схем. Поэтому светлые инженерные умы продолжили совершенствовать конструкции узлов и следующим технологическим шагом стала бесконтактная система зажигания.

Как вы, наверное, помните, проблемы, имеющиеся в контактных системах зажигания автомобилей, были связаны с механическими частями.

Если точнее, то от импульсов тока, возникающих при подаче напряжения на катушку зажигания, частенько обгорали контактные группы прерывателя и распределителя, да и вообще они из-за постоянного трения сильно подвергались физическому износу. Эти проблемы частично были решены в контактно-транзисторном варианте, но всё же до идеала ещё было далеко.

Новым шагом на пути решения проблем стала бесконтактная система. В ней разработчики решили полностью отказаться от контактного прерывателя и заменили его новым узлом — бесконтактным датчиком. О том, какую именно роль выполняет данное устройство, читайте далее.

Бесконтактный датчик: кто таков и чем полезен?

На самом деле бесконтактная система зажигания принцип работы которой мы сегодня рассматриваем, конструктивно не сильно отличается от своих предшественников.

Алгоритм функционирования остался прежним, но она напрочь лишилась каких-либо механических контактов в низковольтной части. Чтобы разобраться с тем, как всё работает, давайте взглянем на устройство бесконтактной системы. Она состоит из таких элементов:

  • аккумуляторная батарея и генератор;
  • замок зажигания;
  • датчик импульсов;
  • транзисторный коммутатор;
  • катушка зажигания;
  • распределитель;
  • регуляторы угла опережения зажигания;
  • свечи.

Как Вы могли заметить, многие из этих элементов уже знакомы нам. Принципиально новым в списке узлов бесконтактной системы зажигания является датчик импульсов, который заменил собой прерыватель, присутствующий как в классической контактной схеме, так и в её более совершенном транзисторном варианте.

Он при помощи специального элемента отслеживает частоту вращения коленвала мотора. В роли такого элемента может быть датчик Холла (наиболее распространённый вариант), который генерирует электрические импульсы в зависимости от изменения магнитного поля, оптический датчик или индуктивный.

Созданные им импульсы, генерирующиеся именно в те моменты, когда нужно создать искру в свече, попадают в коммутатор.

Если Вы читали , то помните, что основу коммутатора составляет транзистор – электронный прибор, который может управлять большими токами при помощи малых.

Именно на него и воздействуют те самые электрические импульсы от датчика, а он, в свою очередь, контролирует работу катушки зажигания, которая преобразовывает низкое напряжение бортовой сети в гораздо более высокое, необходимое для образования искры (около 30 000 Вольт).

Кстати, датчик импульсов объединён в один корпус с распределителем и вместе они образуют единое устройство, которое называют

www.autoglim.ru

Устройство бесконтактной системы зажигания автомобиля. Принцип действия бесконтактной системы зажигания

Особенности устройства

На автомобилях может применяться два типа систем зажигания: бесконтактная (на карбюраторных двигателях) и система зажигания, входящая в комплекс системы впрыска топлива. В настоящей главе дана бесконтактная система зажигания, а другая описана в отдельном Руководстве по ремонту на систему распределенного впрыска топлива.

Бесконтактная система зажигания состоит из датчика-распределителя 2 (рис. 7–19 ) зажигания, коммутатора 4, катушки 1 зажигания, свечей 3 зажигания, выключателя 5 зажигания и проводов высокого напряжения. Цепь питания первичной обмотки катушки зажигания прерывается электронным коммутатором. Управляющие импульсы на коммутатор подаются от бесконтактного датчика, расположенного в датчике-распределителе 2 зажигания.

Датчик-распределитель зажигания – типа 40.3706 или 40.3706–01, четырехискровой, неэкранированный, с вакуумным и центробежным регуляторами опережения зажигания, со встроенным микроэлектронным датчиком управляющих импульсов.

Коммутатор – типа 3620.3734, или 76.3734, или RT1903, или PZE4022. Он преобразует управляющие импульсы датчика в импульсы тока в первичной обмотке катушки зажигания.

Катушка зажигания – типа 3122.3705 с замкнутым магнитопроводом, сухая или типа 8352.12 – маслонаполненная, герметизированная с разомкнутым магнитопроводом.

Свечи зажигания – типа FE65PR, или FE65CPR, или А17ДВР, или А17ДВРМ, или А17ДВРМ1 с помехоподавительными резисторами.

Выключатель зажигания – типа 2110–3704005 или KZ–881 с противоугонным запорным устройством, с блокировкой против повторного включения стартера без предварительного выключения зажигания, и с подсветкой гнезда.

ПРЕДУПРЕЖДЕНИЯ

На автомобиле применяется система зажигания высокой энергии с широким применением электроники. Поэтому, чтобы не получить травм и не вывести из строя электронные узлы, необходимо соблюдать следующие правила.

На работающем двигателе не касаться элементов системы зажигания (коммутатора, катушки, датчика-распределителя зажигания и высоковольтных проводов).

Не производить пуск двигателя с помощью искрового зазора и не проверять работоспособность системы зажигания «на искру» между наконечниками проводов свечей зажигания и массой.

Не прокладывать провода низкого напряжения системы зажигания в одном жгуте с проводами высокого напряжения.

Следить за надежностью соединения с массой коммутатора через винты крепления. Это влияет на его бесперебойную работу.

При включенном зажигании не отсоединять провода от клемм аккумуляторной батареи и не отсоединять от коммутатора штепсельный разъем, так как при этом на отдельных элементах его схемы может возникнуть повышенное напряжение и он будет поврежден.

Установка момента зажигания

Величина угла опережения зажигания указана в приложении 3.

Для проверки на автомобиле момента зажигания имеется шкала 1 (рис. 7–20 ) в люке картера сцепления и метка 2 на маховике. Одно деление шкалы соответствует 1о поворота коленчатого вала. При совмещении метки на маховике со средним (длинным) делением шкалы поршни первого и четвертого цилиндров находятся в в.м.т.

Проверить и установить момент зажигания можно с помощью стробоскопа, действуя в следующем порядке:

– соедините зажим «плюс» стробоскопа с клеммой «плюс» аккумуляторной батареи, зажим массы – с клеммой «минус» аккумуляторной батареи, а зажим датчика стробоскопа присоедините к проводу высокого напряжения 1-го цилиндра;

– запустите двигатель и направьте мигающий поток света стробоскопа в люк картера сцепления; если момент зажигания установлен правильно, то при холостом ходе двигателя метка на маховике должна находиться в положении, соответствующем данным приложения 3.

Для регулировки момента зажигания остановите двигатель, ослабьте гайки крепления датчика-распределителя зажигания и поверните его на необходимый угол. Для увеличения угла опережения зажигания корпус датчика-распределителя следует повернуть по часовой стрелке, а для уменьшения – против часовой стрелки (если смотреть со стороны крышки датчика-распределителя зажигания). Затяните гайки крепления и снова проверьте установку момента зажигания.

Для удобства регулировки момента зажигания на фланце датчика-распределителя зажигания имеются деления и знаки «+» и «–», а на корпусе вспомогательных агрегатов – установочный выступ (рис. 2–21 ). Одно деление на фланце соответствует восьми градусам поворота коленчатого вала.

Если имеется диагностический стенд с осциллоскопом, то с его помощью тоже можно легко проверить установку момента зажигания, руководствуясь инструкцией по эксплуатации стенда.

Проверка приборов зажигания на стенде

Датчик-распределитель зажигания

Проверка работы. Установите датчик-распределитель зажигания на контрольно-испытательный стенд для проверки электрических приборов и соедините его с электродвигателем, имеющим регулируемую частоту вращения.

Соедините выводы датчика-распределителя зажигания с катушкой зажигания, с коммутатором и с аккумуляторной батареей стенда аналогично схеме системы зажигания автомобиля. Четыре клеммы крышки соедините с искровыми разрядниками, зазор между электродами которых регулируется.

Установите зазор 5 мм между электродами разрядников, включите электродвигатель стенда и вращайте валик датчика-распределителя несколько минут по часовой стрелке с частотой 2000 мин -1 . Затем увеличьте зазор между электродами до 10 мм и следите, нет ли внутренних разрядов в датчике-распределителе. Они выявляются по звуку или по ослаблению и перебою искрения на разряднике испытательного стенда.

Во время работы датчик-распределитель зажигания не должен производить шума при любой частоте вращения валика.

Снятие характеристик автоматического опережения зажигания. Установите датчик-распределитель зажигания на стенд, соедините его выводы с выводами «3», «5» и «6» коммутатора 1 (рис. 7–22 ) стенда. Вывод «4» коммутатора соедините с клеммой «плюс» стенда, а вывод «1» – с клеммой «прерыватель» стенда. Установите зазор 7 мм между электродами разрядника.

Включите электродвигатель стенда и вращайте валик датчика-распределителя зажигания с частотой 500–600 мин -1 . По градуированному диску стенда отметьте значение в градусах, при котором наблюдается одно из четырех искрений.

Повышая ступенчато частоту вращения на 200–300 мин -1 , определяйте по диску число градусов опережения зажигания, соответствующее частоте вращения валика дат

orthograf.ru

устройство и принцип действия схемы

В статьях о контактной и контактно-транзисторной системах зажигания мы упоминали о существенных недостатках таких схем. Поэтому светлые инженерные умы продолжили совершенствовать конструкции узлов и следующим технологическим шагом стала бесконтактная система зажигания.

Бесконтактная, в чем фишка?

Как вы, наверное, помните, проблемы, имеющиеся в контактных системах зажигания автомобилей, были связаны с механическими частями.

Если точнее, то от импульсов тока, возникающих при подаче напряжения на катушку зажигания, частенько обгорали контактные группы прерывателя и распределителя, да и вообще они из-за постоянного трения сильно подвергались физическому износу. Эти проблемы частично были решены в контактно-транзисторном варианте, но всё же до идеала ещё было далеко.

Новым шагом на пути решения проблем стала бесконтактная система. В ней разработчики решили полностью отказаться от контактного прерывателя и заменили его новым узлом — бесконтактным датчиком. О том, какую именно роль выполняет данное устройство, читайте далее.

Бесконтактный датчик: кто таков и чем полезен?

На самом деле бесконтактная система зажигания принцип работы которой мы сегодня рассматриваем, конструктивно не сильно отличается от своих предшественников.

Алгоритм функционирования остался прежним, но она напрочь лишилась каких-либо механических контактов в низковольтной части. Чтобы разобраться с тем, как всё работает, давайте взглянем на устройство бесконтактной системы. Она состоит из таких элементов:

  • аккумуляторная батарея и генератор;
  • замок зажигания;
  • датчик импульсов;
  • транзисторный коммутатор;
  • катушка зажигания;
  • распределитель;
  • регуляторы угла опережения зажигания;
  • свечи.

Как Вы могли заметить, многие из этих элементов уже знакомы нам. Принципиально новым в списке узлов бесконтактной системы зажигания является датчик импульсов, который заменил собой прерыватель, присутствующий как в классической контактной схеме, так и в её более совершенном транзисторном варианте.

Он при помощи специального элемента отслеживает частоту вращения коленвала мотора. В роли такого элемента может быть датчик Холла (наиболее распространённый вариант), который генерирует электрические импульсы в зависимости от изменения магнитного поля, оптический датчик или индуктивный.

Созданные им импульсы, генерирующиеся именно в те моменты, когда нужно создать искру в свече, попадают в коммутатор.

Если Вы читали предыдущие статьи, то помните, что основу коммутатора составляет транзистор – электронный прибор, который может управлять большими токами при помощи малых.

Именно на него и воздействуют те самые электрические импульсы от датчика, а он, в свою очередь, контролирует работу катушки зажигания, которая преобразовывает низкое напряжение бортовой сети в гораздо более высокое, необходимое для образования искры (около 30 000 Вольт).

Кстати, датчик импульсов объединён в один корпус с распределителем и вместе они образуют единое устройство, которое называют датчик-распределитель.

Плюшки бесконтактной схемы

Чем же полезна бесконтактная система зажигания, помимо, собственно, отсутствия тех самых злополучных контактов?

Оказывается, её применение помогает поднять мощность силовых агрегатов, снижает количество вредных выбросов в атмосферу и даже понижает расход горючего.

Всё это, как уверяют специалисты, стало возможным благодаря большему, чем у более старых систем, напряжению образования искры, которое достигает 30 000 Вольт.

Эти плюшки, к слову, побуждают некоторых водителей менять старые контактные схемы на бесконтактные. Причём сделать это довольно просто и многие автовладельцы самостоятельно занимаются таким небольшим тюнингом.

Уважаемые читатели, как мы с вами видим, бесконтактная система зажигания принцип действия которой мы сегодня попытались изучить, стала очередным шагом к схемам качественно нового уровня, с более надёжными и долговечными узлами.

Но есть и ещё более интересные инженерные решения, это электронная система зажигания, но о ней мы поговорим в другой раз.

Не пропустите свежие публикации!

auto-ru.ru

схема и установка, отличия от контактной

Система зажигания (СЗ) фактически является одним из основных узлов в любом автомобиле, поскольку именно благодаря ей осуществляется запуск двигателя и его оптимальная работа в дальнейшем. На сегодняшний день существует несколько видов СЗ. О том, что представляет собой бесконтактная система зажигания и какие недостатки для нее характерны, вы сможете узнать из этого материала.

Содержание

[ Раскрыть]

[ Скрыть]

Конструкция и принцип действия БСЗ

Так какое зажигание лучше? Перед тем, как мы расскажем об установке и регулировке электронного зажигания своими руками, давайте рассмотрим принцип работы БСЗ и ее конструкцию. Итак, бесконтактная система зажигания представляет собой достаточно сложное по конструкции устройство, которое состоит из множества деталей.

Среди основных компонентов следует выделить:

  • катушка;
  • вакуумный и центробежный регуляторы напряжения;
  • коммутаторное устройство;
  • контроллер сигналов;
  • высоковольтные провода;
  • свечи;
  • аккумуляторная батарея.

Это основные элементы, который включает в себя комплект бесконтактного зажигания. Что касается принципа функционирования, то он довольно простой. Когда водитель поворачивает ключ в замке, на монтажный блок начинает поступать напряжение и здесь же оно распределяется между стартером, катушкой и прочими потребителями тока авто. Коленчатый вал вступает в движение, в результате чего контроллер сигналов начинает передавать импульсы на коммутаторный узел. Предназначение последнего заключается в остановке подачи напряжения на обмотки катушки, благодаря чему ан вторичных витках образуется ток более высокого напряжения.

Схема БСЗ с обозначением элементов

Этот ток позволяет генерировать сильную искру на свечи, которая впоследствии используется для воспламенения горючей смеси. Ток поступает на свечи в определенном порядке, в соответствии с положением коленчатого вала. Данный процесс осуществляется под контролем регуляторов, которые могут определять не только частоту, с которой движется вал, но и степень нагрузки на силовой агрегат. Если бесконтактная система зажигания будет отрегулирована должным образом, на свечах будет образовываться свеча высокой мощности, что обеспечит нормальной возгорание и сгорание горючей смеси.

Плюсы и минусы бесконтактного зажигания

В настоящее время схема бесконтактной системы зажигания реализуется на многих современных бензиновых автомобилях. Основной причиной тому является более высокая надежность системы по сравнению с контактной СЗ, а также более мощная искра.

Если сравнивать с контактной, то электронная система зажигания имеет такие достоинства:

  1. В конструкции СЗ отсутствуют контакты, поверхности которых могут подгорать в результате большого напряжения. Соответственно, проблема падения мощности искрообразования для БСЗ не характерна.
  2. Электронная система зажигания не включает в свою конструкции детали, характеризующиеся быстрым износом, соответственно, необходимость ремонта в таких СЗ возникает значительно реже.
  3. По сравнению с контактными, напряжение в БСЗ, которое подается на электроды свечей, составляет 24 Кв вместо 18 Кв. Это положительно в целом влияет на возгорание горючей смеси и ее сжигание в камерах.
  4. Еще одно неоспоримое преимущество – высокий ресурс эксплуатации и надежность (автор видео – канал Теория ДВС).

Что касается недостатков, то он в данном случае один – датчик Холла, который выходит из строя чаще всего, является неремонтопригодным. Если контактны всегда можно подчистить, то этот контроллер в случае поломки только меняется. Но на практике данный компонент считается одним из наиболее надежных – обычно его ресурс эксплуатации составляет около 50 тысяч км пробега.

Инструкция по установке самодельного БСЗ

Если вы определились, какое зажигание лучше, то перейдем к вопросу установки более хорошего варианта на свой автомобиль. Установка бесконтактного зажигания начинается с монтажа блока, оборудованного стальной пластиной с посадочными отверстиями, которая необходима для охлаждения. Процедуру рассмотрим на примере классического автомобиля ВАЗ 2107. На левом лонжероне должны быть отверстия, к которым прикручивается коммутатор при помощи двух саморезов. Если отверстия нет, то найдите место рядом с катушкой, и просверлите отверстия там (автор видео – канал Sdelaj Sam! Pljus interesnoe!).

Устанавливая самодельное электронное зажигание, коммутатор нельзя монтировать рядом с бачком омывателя. Ведь если он даст течь, то вся электроника «накроется». Перед демонтажем высоковольтных проводов запомните их расположение.

Установка БСЗ осуществляется в таком порядке:

  1. Сначала с нового распределителя нужно снять крышку и установить прокладку. Трамблер монтируется на блоке так, чтобы его подвижный контакт располагался напротив метки на клапанной крышке силового агрегата. Так называемую юбку трамблера следует немного прижать при помощи крепежной гайки, это позволит предотвратить возможное проворачивание распределителя.
  2. Далее, необходимо произвести монтаж катушки на место установки. После этого следует подключить к ее выводам провода от реле замка, коммутатора, а также тахометра. Провод, который идет от контакта 1 на блоке, необходимо соединить с клеммой К непосредственно на катушке. Что касается провода от контакта под номером 4, то он соединяется с клеммой Б.
  3. После выполнения этих действия нужно установить зазор на электродах свечей около 0.8-0.9 мм, а затем сами свечи можно закрутить в посадочные места. Установите крышку на распределительный узел и подключите все необходимые провода в соответствующем порядке. Затем вам остается только подключить вакуумную магистраль. Сделав это, можно приступать к регулировке узла.

Советы по настройке зажигания

Процедура регулировки СЗ осуществляется на прогретом двигателе, она может быть произведена двумя способами:

  • при помощи стробоскопа;
  • на слух.

Стробоскоп представляет собой специальное устройство с лампой, которая моргает в случае подачи сигнала от датчика Холла. Если вы поднесет работающий прибор к маховику коленвала при включенном двигателе, то сможете увидеть положение насечки. Именно это позволяет произвести наиболее точную настройку.

Чтобы произвести регулировку, нужно подключить питание прибора к АКБ, а второй провод – к высоковольтному кабелю на первой свечи. Затем отпустите гайку, фиксирующую распределитель, а моргающую лампочку поднесите к шкиву. Корпус трамблера нужно осторожно поворачивать, не спеша, до того момента, пока метка на шкиве не будет установлена напротив короткой метки. Сделав это, гайку можно затянуть.

Что касается метода на слух, то настройка в данном случае производится в несколько этапов:

  1. В первую очередь, нужно завести мотор, после чего немного отпустить гайку, фиксирующую трамблер.
  2. Медленно проверните распределитель в пределах пятнадцати градусов. Вам необходимо найти положение, при котором силовой агрегат будет работать наиболее оптимально и стабильно.
  3. Когда этот момент будет найдет, гайку распределителя можно закрутить.

Видео «Ремонт БСЗ в домашних условиях»

Подробная и наглядная инструкция касательно ремонта БСЗ в домашних условиях приведена на видео ниже (автор – Владимир Воронов).
