Датчик Холла — принцип работы


В системах и устройствах каждого автомобиля есть масса приборов, которые несут только функцию информирования о том или ином процессе. На основе информации, которые эти устройства предоставляют, высшие по иерархии системы принимают решения о том или действии. Эти шпионы называются датчиками и собирают информацию о работе деталей и узлов, а после передают ее водителю. На современных автомобилях водитель избавлен от принятия большинства решений, поэтому всю работу делают за него электронные системы. Бесконтактная система зажигания и датчик Хoлла — яркий тому пример.

Содержание:

  1. Датчик Холла, что это такое
  2. Применение датчика в автомобиле
  3. Преимущества автомобильного датчика Холла
  4. Зажигание с датчиком Холла
  5. Подключение и проверка датчика Холла

Датчик Холла, что это такое

Все автомобильные датчики классифицируются по параметру, который они определяют. Это может быть датчик температуры, датчик массового расхода воздуха, датчик движения или датчик положения. Датчик на эффекте Холла как раз применяется для того, чтобы определять положение коленчатого или распределительного вала.

Вкратце разберемся с этим эффектом, тогда станет понятнее, что представляет собой это устройство. Гальваномагнитное явление было открыто в 1879 году Эдвином Холлом, а суть этого открытия в том, что при установке проводника с постоянным потенциалом в магнитное поле, появляется разность потенциалов, то есть электрический импульс. На основе этого являения работает не только часть системы зажигания автомобиля, но и ионные ракетные двигатели, приборы, которые измеряют напряженность магнитного поля, и даже во многих мобильных устройствах в виде основы для работы электронного компаса.

Применение датчика в автомобиле

Холловское напряжение давно применяется в машиностроении и конструкции серводвигателей. Он идеально подходит для того, чтобы определять углы положения валов, а на машинах архаичной конструкции, датчик применялся для определения момента возникновения искры. Схема датчика проста и мы ее помещаем ниже.

Суть работы устройства в том, что когда подают ток на две клеммы участка полупроводникового материала (на чертеже — клеммы «а») и помещают его в магнитное поле, на двух других клеммах возникает импульсное напряжение, а оно может восприниматься устройством-приемником, как сигнал к определенным действиям.

Автомобильный датчик Холла принцип работы которого показан на схеме ниже, но буквально ее воспринимать было бы ошибкой. Дело в том, что современные датчики Холла представляют собой все элементы начерченного датчика в одном крошечном корпусе. Это стало возможным тогда, когда появились миниатюрные полупроводниковые  приборы.

Преимущества автомобильного датчика Холла

Микроэлектроника позволила добиться от устройства очень маленьких размеров, при этом, сохранив полную функциональность. Основные преимущества устройства современного датчика Холла в следующем:

  • компактность;
  • возможность разместить в любой точке двигателя или любого другого механизма;
  • стабильность работы, то есть при любых оборотах вала, датчик будет корректно реагировать на его вращение;
  • стабильность не только в работе, но и стабильность характеристики сигнала.

Наряду с бесспорными достоинствами и функциональностью устройства, оно имеет некоторые проблемы:

  1.  Помехи — главный враг любого электромагнитного устройства. А помех в электрической цепи автомобиля более, чем достаточно.
  2.  Цена. Датчик, основанный на эффекте Холла дороже обычного магнитоэлектрического датчика.
  3.  Работоспособность датчика Холла сильно зависит от электронной схемы.
  4. Микросхемы могут иметь нестабильные характеристики, что может повлиять на корректность показаний.

Зажигание с датчиком Холла

Теперь попробуем применить датчик на практике, а, точнее, интегрировать его в систему зажигания. А установим мы его в прямо в трамблер для того, чтобы руководить процессом искрообразования в бесконтактной системе. Схема установки датчика Холла показана на рисунке. Он установлен возле вала прерывателя-распределителя, на котором установлена магнитопроводящая пластина. Пластина-ротор имеет столько вращающихся сердечников, сколько цилиндров у двигателя.

Поэтому при прохождении пластины ротора возле датчика с поданным на него напряжением, возникает эффект Холла, с выводов датчика снимается импульс и подается на коммутатор, а оттуда на катушку зажигания. Она преобразует слабый импульс в высоковольтный и передает его по высоковольтному проводу на свечу зажигания.

Подключение и проверка датчика Холла

Подключить любой датчик Холла довольно просто, поскольку он имеет всего три вывода, один из которых минусовой и идет на массу, второй — питание, третий — сигнальный, с него и поступает импульс на коммутатор. Проверить, работает ли датчик довольно просто. Если автомобиль подает признаки неисправности системы зажигания, которые выражаются в плохом пуске или нестабильности работы, первое, что нужно проверить — именно этот датчик.

Для этого не нужно никаких сложных осциллографов, хотя по науке ДХ проверяют именно при помощи осциллографа. Для проверки работоспособности устройства, достаточно просто закоротить 3-й и 6-й вывод на колодке трамблёра. При включенном зажигании закороченные выводы приведут к образованию искры, что говорит о том, что датчик свое отжил.

Замена датчика — занятие на 10 минут, но чтобы не покупать новый, лучше проверить установленный, вполне возможно, что зажигание работает некорректно по другой причине. Таким образом, можно обнаружить поломку, сэкономить время и не покупать лишние детали. Следите за простейшими приборами, и неприятные сюрпризы будут обходить автомобиль стороной. Плотной всем искры и удачи в дороге!

Читайте также:


Датчик Холла - описание, схема, как проверить и заменить

Датчик Холла – это один из важнейших элементов бесконтактной системы зажигания бензиновых двигателей. Малейшая неисправность этой детали приводит к серьезным неполадкам в работе мотора. Поэтому, чтобы не допустить ошибки при диагностике, важно знать, как проверить датчик Холла, и при необходимости – уметь его заменить.

Этот материал мы разделили на две части: теоретическую (назначение, устройство и принцип работы датчика Холла) и практическую – признаки неисправности, методы проверки и способы замены.

В конце статьи смотрите видео-инструкцию по самостоятельной замене Датчика Холла.

А перед тем, как проверять датчик Холла на наличие неисправностей, давайте разберемся с его назначением и принципом работы.

Что такое датчик Холла и как он работает

Датчик Холла (он же датчик положения распредвала) является одним из главных элементов трамблера (прерывателя-распределителя). Он находится рядом с валом трамблера, на котором крепится магнитопроводящая пластина, похожая на корону. В пластине столько же прорезей, сколько цилиндров в двигателе. Также внутри датчика находится постоянный магнит.

Принцип работы датчика Холла следующий: когда вал вращается, металлические лопасти поочередно проходят через прорезь в датчике. В результате этого вырабатывается импульсное напряжение, которое через коммутатор попадает в катушку зажигания и, преобразуясь в высокое напряжение, подается на свечи зажигания.

Датчик Холла имеет три клеммы:

  • одна соединяется с "массой",
  • ко второй подходит плюс с напряжением около 6 В,
  • с третьей клеммы уходит преобразованный импульсный сигнал на коммутатор.

Признаки неисправности датчика Холла

Неисправности у датчика Холла проявляются по-разному. Даже опытный мастер не всегда сразу выявит причину неполадок двигателя.

Вот несколько самых распространенных симптомов:

  1. Мотор плохо заводится или не запускается вообще.
  2. На холостом ходу в работе двигателя появляются перебои и рывки.
  3. Машина может дергаться при движении на повышенных оборотах.
  4. Силовой агрегат глохнет во время движения.

При появлении одного из этих признаков, необходимо в первую очередь проверить исправность датчика Холла.

Также не стоит исключать из вида и другие неисправности системы зажигания, встречающиеся в автомобилях.

Как проверить датчик Холла

Простой способ проверки датчика положения распредвала (Холла) показан на следующем видео.

Существует несколько способов, позволяющих проверить исправность датчика Холла. Каждый автомобилист может выбрать для себя наиболее подходящий вариант:

  1. Взять для проверки рабочий датчик у соседа или на автомобильной разборке и установить его вместо "родного". Если проблемы двигателя исчезнут, значит, придется покупать новую деталь.
  2. При помощи тестера можно измерить напряжение на выходе датчика. В исправном устройстве напряжение будет изменяться от 0,4 В до 11 В.
  3. Можно создать имитацию датчика Холла. Для этого с трамблера снимают трехштекерную колодку. Затем включают зажигание и отрезком провода соединяют выходы 3 и 6 коммутатора. Появление искры свидетельствует о выходе датчика из строя.

Если в результате проверки обнаружится, что датчик Холла неисправен, тогда его необходимо заменить на новый.

Замена датчика Холла

Заменить датчик Холла не составит особых затруднений. С этой работой под силу справится своими руками даже начинающему автолюбителю.

Чуть ниже на видео достаточно подробно показан процесс замены датчика в трамблере автомобиля УАЗ.

Обычно замена датчика Холла состоит из нескольких этапов:

  • Прежде всего, трамблер снимается с машины.
  • Далее снимается крышка трамблера и совмещается метка механизма газораспределения с меткой коленвала.
  • Запомнив положение трамблера, нужно открутить крепежные элементы гаечным ключом.
  • При наличии фиксаторов и стопоров, их также следует извлечь.
  • Вал вытаскивают из трамблера.
  • Осталось отсоединить клеммы датчика Холла и открутить его.
  • Оттянув регулятор, неисправная деталь осторожно вынимается через образованную щель.
  • Новый датчик Холла устанавливается в обратной последовательности.

Проверка работоспособности датчика Холла позволяет не только точно определить причину отказа двигателя. Благодаря простым приемам автомобилист сэкономит свое время на ремонт, а также исключит ненужную трату денег.

Видео, как заменить датчик Холла своими руками

Датчик холла принцип работы: устройство и схема

Как работает датчик холла

В первую очередь датчик холла или ДХ является магнитоэлектрическим устройством, действие которого фундировано на физическом явлении. Последнее было открыто великим западным ученым еще в далеком 1879 году.

Общий принцип

Гениальность открытия заключалось в электромагнитном поле. Поставив в него металлический полупроводник, он заметил, что на противоположных торцах пластины возникает напряжение тока, способное достигать нескольких сот милливольт.

Как утверждают эксперты, ДХ устройства имеют фрикативную схему или принцип. Что это значит?

Чертеж шторки ДХ

Полупроводниковый материал расположен на одной из сторон отверстия, а постоянный магнит – с другой. При прохождении импульса тока в магнитном поле, на пластину воздействует сила.

Щель или зазор между пластиной и магнитом – это экран, задача которого замыкать силовые линии. Когда экран или шторка убирается, снимается и воздействие. Когда шторка в зазоре устройства – возникает сила, линии замыкаются.

Внимание. Экран – ничто иное, как лопасть ротора. При прохождении шторки через щель на выходе появляется напряжение.

Благодаря эффекту ДХ прибор удается применять в виде контроллера в устройствах без механических контактов. В автомобильной промышленности – это современная бесконтактная система зажигания (БСЗ). Именно ДХ в данном случае увеличивает ресурс функционирования этой системы.

Расшифровка или принцип современной БСЗ выглядит так:

  1. Катушка зажигания соединена через замок с АКБ и коммутатором. От нее же идет сигнал тока на свечи зажигания (на старых системах через распределитель).
  2. Коммутатор соединен с ДХ через разъем и тахометром.

Вообще, ДХ в зажигании эффективно управляет ходом искрообразования за счет того, что интегрирован около распределительного вала, где соответственно стоит магнитопроводящая пластина. Она наделена таким же количеством вертящихся элементов, сколько у ДВС цилиндров.

Принцип работы регулятора холла

При вращении роторного интерцептора возле ДХ с полученным напряжением, образуется «холловый» импульс. Подаваясь на коммутатор с ДХ, он снимается и идет в свою очередь на катушку зажигания, где и преобразуется в высоковольтное напряжение.

Разновидности ДХ

Известны на сегодня два основных вида ДХ устройств: датчики с цифровым действием и датчики с обычным.

ДХ обычного типа являются контроллерами, изменяющими индукцию магнитного поля. Значение, которое показывает этот ДХ, зависит полностью от двухполюсности и воздействия магнитоактивного поля.

Разновидности датчика холла

Напротив, цифровой ДХ не подразумевает магнитного поля. Принцип его функционирования основан на чередовании полюса и минуса импульсного напряжения. Несмотря на современный вид, цифровой ДХ имеет большой недостаток – низкую чувствительность.

Сегодня ДХ устройства нашли широкое применение в различных сферах человеческой деятельности. Авиация, электрика, машиностроение – это только начало. Причинами такой популярности ДХ называют высокие показатели надежности и точность показаний, который способен выдавать этот контроллер. И безусловно, низкая его стоимость.

В автомобильной промышленности использование ДХ оправдано тем, что такие датчики невероятно устойчивы к резким изменениям температур и вибраций мотора.

Внимание. ДХ применяется в современных автомашинах для контроля за положением и перемещением компонентов различных систем. Например, в системе зажигания – за контролем вращения распредвала и своевременной подачи импульса в коммутатор.

ДХ применяется в автомобиле также и как скоростной регулятор или как навигатор движения. В этом случае ценным становится его умение определяться по полюсам.

Вообще, так называемое «холловское» напряжение давно и успешно эксплуатируется в автомобилестроении и в механизмах с сервоприводами. Это идеальный прибор для определения углов и положений валов, а на автомобилях старой конструкции – для определения момента искрообразования.

Датчик холла систем зажигания автомобиля

Суть функционирования ДХ сводится к тому, что при подаче напряжения на две клеммы полупроводника, на двух противоположных возникает импульс, который расценивается получателем, как толчок к дальнейшим действиям.

Ученые всего мира совершенствуют ДХ. Уже сегодня удается расширить область применения этого прибора, ведь создаются различные классы датчиков холла.

Преимущества ДХ

Абсолютная работоспособность при малых размерах – это называют преимуществом ДХ. И действительно, устройство крохотного размера невероятно компактно, и его удается поместить в любом месте ДВС или другого автомобильного механизма.

Датчик холла моделирование

Помимо этого, ДХ стабилен в функционировании, не изменяет точность показаний при любых вращениях распредвала. Он корректно реагирует на любые изменения – таков его принцип. И стабильность ДХ проявляется не только в работе, но и в стабильности характеристик сигнала.

Безусловно, ДХ имеет и свои недостатки, на первое место среди которых выходит его чувствительность. Однако имеются и другие. Рассмотрим их подробнее.

  • Помехи считаются главным врагом любого электромагнитного прибора. Не исключение и этот случай, ведь помех в автоэлектрической цепи более, чем достаточно.
  • Стоимость хоть и низка, но по сравнению с ценой обычного магнитоэлектрического регулятора, выше.
  • Нормальная функциональность ДХ зависит от электросхем, а последние часто могут иметь шаткие референции, что отрицательно скажется на корректность показаний.

Интеграция и проверка

ДХ наделен всего 3-я выводами, один из которых нулевой (минусовой). Первый и второй выводы соответственно связаны с питанием и импульсом. Другими словами, один из выводов служит для питания, а через другой – идет сигнал на коммутатор.

Проверка работы ДХ не столь сложна, как может показаться на первый взгляд. Если заметен затрудненный пуск двигателя или нестабильность его работы, сомнения мгновенно падают на датчик холла.

Проверка и замена датчика холла

Диагностика ДХ не требует применения каких-либо сложных осциллографов, хотя по теории так и должно быть. В данном случае достаточно будет замкнуть 3-й и 6-й выводы колодки трамблера. Если при этом возникнет искра, то датчик изжил себя и требуется его обновление.

Замена тоже не вызовет особых сложностей, с этим делом можно справиться всего за 10 минут. Однако лучше тщательнее проверить установленный датчик, так как причиной некорректной работы зажигания может выступить другой элемент.

Если никаких сомнений в поломке ДХ не остается, надо будет разобрать трамблер. ДХ расположен внизу распределителя, и чтобы его снять, придется разобрать немало механизмов и мелких элементов.

Научитесь следить за простыми компонентами своего авто. Это поможет избежать неприятных сюрпризов на дороге. Будьте внимательны!

Датчик Холла принцип работы | КакУстроен.ру

Датчик Холла своим появлением обязан американскому учёному-физику Эдвину Холлу, который в 1879 году совершил важное открытие гальваномагнитного явления. Практическая ценность эффекта Холла такова, что датчик, изготовленный на его основе, применяется в самых разных приборах и поныне. Сложное на первый взгляд устройство датчика не является таковым, если детально в нём разобраться. Итак, как же работает датчик Холла?

Датчик Холла: на самом деле – всё просто

Прибор основан на эффекте Холла, который заключается в следующем: если на любой полупроводник, вдоль которого протекает электрический ток, оказать воздействие пересекающим поперёк магнитным полем, то возникнет поле электрическое, называемое электродвижущей силой (ЭДС) Холла. При этом показатель напряжения изменится на величину от 0,4 В до 3 В.

Таким образом, датчик Холла имеет не слишком сложный для понимания принцип работы. Для большей ясности стоит привести наглядный пример. Для создания эффекта Холла понадобятся тонкая пластинка-полупроводник, источник электрического тока, постоянный магнит, провода. Ток пропускается между двумя сторонами пластинки, параллельными друг другу. К двум другим сторонам крепятся провода. Одновременно с этим к полупроводнику подносится постоянный магнит. Это и есть генератор Холла.

Можно сделать его импульсным. Для этого достаточно разместить между пластинкой и магнитом движущийся экран с щелями в нём. Такая щелевая конструкция и принцип работы характерны для всех датчиков Холла.

От теории – к практике. Датчик холла: принцип работы и назначение современных генераторов

Практическое применение ЭДС Холла началось далеко не сразу после её открытия, так как полупроводники с нужными свойствами научились изготавливать промышленным способом лишь через несколько десятков лет.

Первые приборы получались довольно громоздкими и не очень эргономичными. Новую жизнь в судьбу датчика Холла привнесло развитие микроэлектроники, когда были придуманы микросхемы. Их стали активно использовать в генераторах Холла. Благодаря этому был налажен выпуск миниатюрных датчиков, которые могут быть линейными (датчики тока, вибрации, положения, расхода и т.п.) и логическими (датчики приближения, частоты вращения, импульсов и т.д.), цифровыми и аналоговыми.

С помощью датчика Холла стали успешно измерять ток, мощность, скорость, расстояние. Даже в CD-приводе любого персонального компьютера используется ЭДС Холла. Но наибольшее применение генератор Холла получил в автомобильной промышленности – для измерения положения распределительного и коленчатого валов, в качестве бесконтактного электронного зажигания и в других целях. Датчик Холла полезен тем, что он считывает и предоставляет электронному блоку управления информацию, нужную для нормальной работы автомобиля.




Несомненные преимущества датчика Холла – его дешевизна, неприхотливость, долговечность и бесконтактность. Надёжность прибора обусловлена тем, что в нём отсутствуют физически взаимодействующие (трущиеся друг о друга) детали.

Датчик холла назначение и принцип работы

В статье узнаете, что такое датчик Холла, принцип работы, его типы, применение в промышленности, преимущества и недостатки.

Датчики Холла широко используются в различных областях. В этом посте мы расскажем о том, как они работают, их типах, приложениях, преимуществах и недостатках.

Блок: 1/10 | Кол-во символов: 281
Источник: https://meanders.ru/datchiki-holla-rabota-tipy-primenenie-preimushhestva-i-nedostatki.shtml

Что такое датчик Холла

Магнитные датчики — это твердотельные устройства, которые генерируют электрические сигналы, пропорциональные приложенному к нему магнитному полю. Эти электрические сигналы затем дополнительно обрабатываются специальной электронной схемой пользователя для получения желаемого выхода.

В наши дни эти магнитные датчики способны реагировать на широкий спектр магнитных полей. Одним из таких устройств является датчик Холла, выход которого (напряжение) зависит от плотности магнитного поля.

Внешнее магнитное поле используется для активации этих датчиков эффекта Холла. Отслеживаемый магнитный поток фиксируется датчиком, когда его плотность за пределы определенного порога. При обнаружении датчик генерирует выходное напряжение, которое также известно как напряжение Холла.

Эти измерительные элементы пользуются большим спросом и имеют очень широкое применение, например датчики приближения, переключатели, датчики скорости вращения колес, датчики положения и т. д.

Купить датчик вы можете в популярном китайском интернет магазине «АлиЭкспресс». Брали оттуда, все рабочие, советуем.

Блок: 2/10 | Кол-во символов: 1096
Источник: https://meanders.ru/datchiki-holla-rabota-tipy-primenenie-preimushhestva-i-nedostatki.shtml

С чего все начиналось

Дело было еще в 19-ом веке. Американский физик Эдвин Холл обнаружил очень странную вещь… Он взял пластинку золота и стал пропускать через неё постоянный ток.  На рисунке эту пластинку я отметил с гранями ABCD.

Так вот, когда он пропускал постоянный ток через грани D и B, поднес перпендикулярно пластинке постоянный магнит и знаете что обнаружил?  Разность потенциалов на гранях А и C!  Или проще сказать, напряжение. Этот эффект и назвали в честь этого ученого.

Как только он сделали это открытие, вскоре стали делать радиоэлементы на этом эффекте. Чтобы не заморачиваться с названием, назвали в честь того, кто открыл этот эффект  –  в честь Холла. Поэтому радиоэлементы, основанные на эффекте Холла, называют датчиками Холла.

Блок: 2/7 | Кол-во символов: 753
Источник: https://www.RusElectronic.com/datchik-kholla/

Датчик Холла – принцип работы и назначение

В современных условиях происходит постоянное технологическое развитие датчиков Холла. Они отличаются надежностью, точностью и постоянством данных. Широкое распространение эти приборы получили в автомобилях и других транспортных средствах. Они обладают повышенной устойчивостью к агрессивным внешним воздействиям. Датчики Холла являются составной частью многих устройств, с помощью которых контролируется определенное состояние техники.

Во многих случаях этот прибор размещается в трамблере и отвечает за образование искры, то есть он используется вместо контактов. Нередко данный прибор применяется для слежения за током нагрузки. С его помощью производится отключение при возникновении токовых перегрузок. В случае перегревания датчика происходит срабатывание температурной защиты. Резкое изменение напряжения может иметь для устройства тяжелые последствия. Поэтому в последних моделях устанавливается внутренний диод, препятствующий обратному включению напряжения.

Датчик Холла до настоящего времени не смог заменить обычные механические переключатели. Однако в любом случае он имеет ряд значительных преимуществ. Основными из них являются отсутствие контактов, загрязнений, а также механических нагрузок. Поэтому часто можно встретить датчик Холла на скутере, применяемый в качестве составной части датчика зажигания.


Блок: 6/8 | Кол-во символов: 1367
Источник: http://starifaeton.ru/info/datchik-holla-naznachenie-i-princip-raboty/

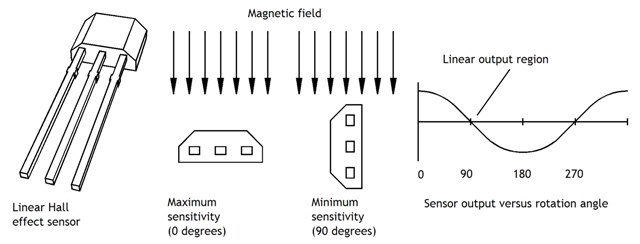

Линейные датчики Холла

О чего же зависит напряжение на гранях А и С? В основном от магнитного поля, создаваемым либо постоянным магнитом, либо электромагнитом; толщиной пластинки, а также силой тока, протекающего через саму пластинку. Благодаря этим параметрам с помощью датчика Холла были построены приборы, позволяющие замерять силу тока в проводнике, не касаясь самого проводоа, например, токовые клещи

а также приборы, с помощью которых можно замерять напряженность магнитного поля. Датчики Холла, используемые в этих приборах называют линейными, так как напряжение на датчике Холла прямо пропорционально измеряемым параметрам магнитного поля.

Линейные датчики, как я уже сказал, могут быть использованы в токовых клещах. Они позволяют измерять силу тока, начиная от 250 мА и до нескольких тысяч Ампер. Самым большим преимуществом в таких токовых клещах является отсутствие механического контакта с измеряемой цепью. Иными словами, токовые измерители на эффекте Холла намного безопаснее, чем измерители на основе шунта и амперметра, особенно при большой силе тока в цепи, которую нередко можно встретить в промышленных установках.

Блок: 3/7 | Кол-во символов: 1136
Источник: https://www.RusElectronic.com/datchik-kholla/

Как работает датчик Холла

Во время своих исследований в 1879 году физик Холл выявил такой эффект, что если в магнитном поле находится пластина, на которую подается напряжение (ток протекает через пластину), тогда электроны в указанной пластине начинают отклоняться. Такое отклонение происходит перпендикулярно по отношению к тому направлению, которое имеет магнитный поток.

Также направление этого отклонения происходит в зависимости от той полярности, которую имеет магнитное поле. Получается, электроны будут иметь разную плотность на разных сторонах пластины, создавая разные потенциалы. Обнаруженное явление получило название эффект Холла.

Другими словами, Холл поместил прямоугольную полупроводниковую пластину в магнитное поле и на узкие грани такого полупроводника подал ток. В результате на широких гранях появилось напряжение. Дальнейшее развитие технологий позволило создать на основе обнаруженного эффекта компактное устройство-датчик. Главным преимуществом датчиков подобного рода выступает то, что частота срабатывания устройства не смещает момент измерения. Выходной сигнал от такого устройства всегда устойчивый, без всплесков.

Простейший датчик состоит из:

  • постоянного магнита;
  • лопасти ротора;
  • магнитопроводов;
  • пластикового корпуса;
  • электронной микросхемы;
  • контактов;

Работа устройства построена на следующей схеме: через зазор осуществляется проход металлической лопасти ротора, что позволяет шунтировать магнитный поток. Результатом становится нулевой показатель индукции на микросхеме. Выходной сигнал по отношению к массе практически равняется показателю напряжения питания.

Датчик Холла в системе зажигания является аналоговым преобразователем, который непосредственно коммутирует питание.

Среди недостатков стоит выделить чувствительность устройства к электромагнитным помехам, которые могут возникнуть в цепи. Также наличие электронной схемы в устройстве датчика несколько снижает его надежность.

Блок: 2/4 | Кол-во символов: 1931
Источник: http://KrutiMotor.ru/ustrojstvo-datchika-xolla/

Пример использования аналогового элемента

Рассмотрим в качестве примера конструкцию датчика тока ы основе работы которого используется эффект Холла.

Упрощенная схема датчика тока на основе эффекта Холла

Обозначения:

  • А – проводник.
  • В – незамкнутое магнитопроводное кольцо.
  • С – аналоговый датчик Холла.
  • D – усилитель сигнала.

Принцип работы такого устройства довольно прост: ток, проходящий по проводнику, создает электромагнитное поле, датчик измеряет его величину и полярность и выдает пропорциональное напряжение UДТ, которое поступает на усилитель и далее на индикатор.

Блок: 4/7 | Кол-во символов: 573
Источник: https://www.asutpp.ru/chto-takoe-datchik-holla.html

Цифровые датчики Холла

Разработчики на этом не остановились. Как только наступила  эра цифровой электроники в один корпус вместе с датчиком Холла стали помещать различные логические элементы. Выглядит все это примерно вот так:

В результате промышленность стала выпускать датчики Холла для цифровой электроники. В основном такие датчики делятся на три вида:

Униполярные. Реагируют только на один магнитный полюс. На противоположный магнитный полюс не обращают никакого внимания. То есть подносим например южный полюс магнита, датчик сработал. На северный магнитный полюс ему наплевать.

Биполярные. Здесь уже интереснее. Подносим магнит одним полюсом – датчик сработал и продолжает работать даже тогда, когда мы убираем магнит от датчика.  Для того, чтобы его выключить, нам надо подать на него другую полярность магнита.

Омниполярные. Этим датчикам по барабану на какой полюс включаться и выключаться. Пусть будет хоть южный или северный.

Блок: 4/7 | Кол-во символов: 945
Источник: https://www.RusElectronic.com/datchik-kholla/

Назначение ДХ в системе зажигания автомобиля

Разобравшись с принципом действия элемента Холла, рассмотрим, как используется данный датчик в системе бесконтактного зажигания линейки автомобилей ВАЗ. Для этого обратимся к рисунку 5.

Рис. 5. Принцип устройства СБЗ

Обозначения:

  • А – датчик.
  • B – магнит.
  • С – пластина из магнитопроводящего материала (количество выступов соответствует числу цилиндров).

Алгоритм работы такой схемы выгладит следующим образом:

  • При вращении вала прерывателя-распределителя (движущемуся синхронно коленвалу) один из выступов магнитопроводящей пластины занимает позицию между датчиком и магнитом.
  • В результате этого действия изменяется напряженность магнитного поля, что вызывает срабатывание ДХ. Он посылает электрический импульс коммутатору, управляющему катушкой зажигания.
  • В Катушке генерируется напряжение, необходимое для формирования искры.

Казалось бы, ничего сложного, но искра должна появиться именно в определенный момент. Если она сформируется раньше или позже, это вызовет сбой в работе двигателя, вплоть до его полной остановки.

Проявление неисправности и возможные причины

Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

  • Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
  • Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км.ч. Двигатель «глохнет» в процессе работы.
  • Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
  • Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
  • В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

  • попаданием мусора или других посторонних предметов на корпус ДП;
  • произошел обрыв сигнального провода;
  • в разъем ДП попала вода;
  • сигнальный провод замкнулся с «массой» или бортовой сетью;
  • порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
  • повреждение проводов, подающих питание к ДП;
  • перепутана полярность напряжения, поступающего на датчик;
  • проблемы с высоковольтной цепью системы зажигания;
  • проблемы с блоком управления;
  • неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
  • возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

Блок: 4/8 | Кол-во символов: 2929
Источник: http://starifaeton.ru/info/datchik-holla-naznachenie-i-princip-raboty/

Типы датчиков Холла

Датчики эффекта Холла можно разделить на два типа:

  • на основании вывода;
  • на основании операции.

На основе результатов

На основе выходных данных датчики Холла можно разделить по типу выхода:

  • аналоговый;
  • цифровой.
Датчики Холла с аналоговым выходом

Датчики Холла с аналоговым выходом содержат регулятор напряжения, элемент Холла и усилитель. Как следует из названия, выход такого типа датчика является аналоговым по своей природе и пропорционален напряженности магнитного поля и выходу элемента Холла.

Эти измерительные элементы имеют непрерывный линейный выход. Благодаря такому свойству они подходят для использования в качестве датчиков приближения.

Датчики Холла с цифровым выходом

Датчики эффекта Холла с цифровым выходом имеют только два выхода: «вкл.» и «выкл.». Эти датчики имеют дополнительный элемент — «триггер Шмитта», отличаясь этим от датчиков Холла с аналоговым выходом.

Именно триггер Шмитта вызывает эффект гистерезиса, и поэтому достигаются два различных пороговых уровня. Соответственно, выход всей цепи будет либо низким, либо высоким.

Переключатель эффекта Холла — один из таких датчиков. Эти датчики цифрового вывода широко используются в качестве концевых выключателей в станках с ЧПУ, трехмерных (3D) принтерах и позиционных блокировках в автоматизированных системах.

На основе операции

На основе операции датчики эффекта Холла можно разделить на два типа:

  • биполярный;
  • униполярный.
Биполярный датчик Холла

Как следует из названия, эти датчики требуют как положительных, так и отрицательных магнитных полей для своей работы. Положительное магнитное поле южного полюса магнита используется для активации датчика, а отрицательное магнитное поле северного полюса — для его отключения.

Униполярный датчик Холла

Как следует из названия, эти датчики требуют только положительного магнитного поля южного полюса магнита, чтобы быть активированными. Эта же полярность задействуется для выключения датчика.

Блок: 5/10 | Кол-во символов: 1914
Источник: https://meanders.ru/datchiki-holla-rabota-tipy-primenenie-preimushhestva-i-nedostatki.shtml

Как проверить датчик Холла

Давайте рассмотрим работу цифрового биполярного датчика Холла марки SS41. Выглядит наш подопечный вот так:

А вот здесь можно скачать даташит на этот датчик: (нажмите сюда). Итак, на первую ножку подаем плюс, на вторую – минус, а с третьей ножки уже снимаем сигнал логической единицы или нуля.

Для этого давайте соберем простейшую схемку: простой светодиод на 3 Вольта, токоограничительный резистор на 1КилоОм и, конечно же, сам датчик Холла.

Теперь цепляемся к нашей схеме от Блока питания, выставив на нем 5 Вольт. Минус на средний вывод, а плюс – на первый.

У меня под рукой оказался вот такой магнитик:

Чтобы не перепутать полюса, я пометил бумажным ценником один из полюсов магнита. Какой именно – я не знаю, так как не имею компаса, с помощью которого можно было бы узнать северный и южный полюс.

Как только я поднес магнит “красным” полюсом к датчику холла, то у меня светодиод сразу перестал гореть

Переворачиваю магнит другим полюсом и вуаля!

Если магнитик не переворачивать, то есть не менять полюса, то у нас светодиод также останется потухшим, потому как датчик у нас биполярный.

А вот и видео работы

Как вы видите на видео,  мы с помощью магнита управляем датчиком Холла. Датчик Холла выдает нам два состояния сигнала: сигнал есть – единичка, сигнала нет – ноль. То есть светодиод горит – единичка, светодиод потух – ноль. Поэтому датчики Холла с логическими элементами в одном корпусе очень полюбила цифровая электроника. Их можно подцепить к микроконтроллерам и другим логическим элементам.

Блок: 5/7 | Кол-во символов: 1547
Источник: https://www.RusElectronic.com/datchik-kholla/

Проявление неисправности и возможные причины

Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

  • Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
  • Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км.ч. Двигатель «глохнет» в процессе работы.
  • Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
  • Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
  • В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

  • попаданием мусора или других посторонних предметов на корпус ДП;
  • произошел обрыв сигнального провода;
  • в разъем ДП попала вода;
  • сигнальный провод замкнулся с «массой» или бортовой сетью;
  • порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
  • повреждение проводов, подающих питание к ДП;
  • перепутана полярность напряжения, поступающего на датчик;
  • проблемы с высоковольтной цепью системы зажигания;
  • проблемы с блоком управления;
  • неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
  • возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

Блок: 6/7 | Кол-во символов: 1861
Источник: https://www.asutpp.ru/chto-takoe-datchik-holla.html

Применение датчиков Холла

В настоящее время область применения датчиков Холла очень обширна и с каждым годом становится все шире и шире. Вот основные применения:

Применение линейных датчиков Холла
  • датчики тока
  • тахометры
  • датчики вибрации
  • детекторы ферромагнетиков
  • датчики угла поворота
  • бесконтактные потенциометры
  • бесколлекторные двигатели постоянного тока
  • датчики расхода
  • датчики положения
Применение цифровых датчиков Холла
  • датчики частоты вращения
  • устройства синхронизации
  • датчики систем зажигания автомобилей
  • датчики положения
  • счетчики импульсов
  • датчики положения клапанов
  • блокировка дверей
  • измерители расхода
  • бесконтактные реле
  • детекторы приближения
  • датчики бумаги (в принтерах)

Блок: 6/7 | Кол-во символов: 683
Источник: https://www.RusElectronic.com/datchik-kholla/

Преимущества датчиков Холла

Датчики эффекта Холла имеют следующие преимущества:

  • выполняют несколько функций, таких как определение положения, скорости, а также направления движения;
  • поскольку являются твердотельными устройствами, то абсолютно не подвержены износу из-за отсутствия движущихся частей;
  • почти не требуют обслуживания;
  • прочные;
  • невосприимчивы к вибрации, пыли и воде.

Блок: 7/10 | Кол-во символов: 373
Источник: https://meanders.ru/datchiki-holla-rabota-tipy-primenenie-preimushhestva-i-nedostatki.shtml

Заключение

Чем же так хороши датчики Холла? Если соблюдать нормальные рабочие значения напряжения и тока, то теоретически  датчика хватит на бесконечное число включений-выключений. Там нет электромеханического контакта, который бы изнашивался, в отличие от геркона  и электромагнитного реле. Используйте на здоровье датчики Холла в своих электронных устройствах.

Блок: 7/7 | Кол-во символов: 364
Источник: https://www.RusElectronic.com/datchik-kholla/

Недостатки датчиков Холла

Датчики эффекта Холла имеют следующие недостатки:

  • Не способны измерять ток на расстоянии более 10 см. Единственное решение для преодоления этой проблемы заключается в использовании очень сильного магнита, который может генерировать широкое магнитное поле.
  • Точность измеренного значения всегда является проблемой, поскольку внешние магнитные поля могут влиять на значения.
  • Высокая температура оказывает влияние на сопротивление проводника. Это в свою очередь скажется на подвижности носителя заряда и чувствительности датчиков Холла.

Блок: 8/10 | Кол-во символов: 554
Источник: https://meanders.ru/datchiki-holla-rabota-tipy-primenenie-preimushhestva-i-nedostatki.shtml

Как большие электрические нагрузки можно контролировать с помощью датчиков Холла

Мы уже знаем, что выходная мощность датчика Холла очень мала (от 10 до 20 мА). Поэтому он не может напрямую контролировать большие электрические нагрузки. Тем не менее мы можем контролировать большие электрические нагрузки с помощью датчиков Холла, добавив NPN-транзистор с открытым коллектором (сток тока) к выходу.

Транзистор NPN (приемник тока) функционирует в насыщенном состоянии в качестве переключателя приемника. Он замыкает выходной контакт заземлением, когда плотность потока превышает предварительно установленное значение «вкл.».

Выходной переключающий транзистор может быть в разных конфигурациях, таких как транзистор с открытым эмиттером, открытым коллектором или оба типа. Вот так он обеспечивает двухтактный выход, который позволяет ему потреблять достаточный ток для непосредственного управления большими нагрузками.

Блок: 9/10 | Кол-во символов: 912
Источник: https://meanders.ru/datchiki-holla-rabota-tipy-primenenie-preimushhestva-i-nedostatki.shtml

Как работает датчик Холла Видео

Блок: 10/10 | Кол-во символов: 31
Источник: https://meanders.ru/datchiki-holla-rabota-tipy-primenenie-preimushhestva-i-nedostatki.shtml

Кол-во блоков: 27 | Общее кол-во символов: 30483
Количество использованных доноров: 8
Информация по каждому донору:
  1. http://starifaeton.ru/info/datchik-holla-naznachenie-i-princip-raboty/: использовано 2 блоков из 8, кол-во символов 4296 (14%)
  2. https://meanders.ru/datchiki-holla-rabota-tipy-primenenie-preimushhestva-i-nedostatki.shtml: использовано 7 блоков из 10, кол-во символов 5161 (17%)
  3. https://www.asutpp.ru/chto-takoe-datchik-holla.html: использовано 2 блоков из 7, кол-во символов 2434 (8%)
  4. https://autolirika.ru/interesnoe/datchik-holla.html: использовано 3 блоков из 5, кол-во символов 6612 (22%)
  5. http://KrutiMotor.ru/ustrojstvo-datchika-xolla/: использовано 1 блоков из 4, кол-во символов 1931 (6%)
  6. https://220v.guru/elementy-elektriki/datchiki/princip-raboty-i-primenenie-datchika-holla.html: использовано 2 блоков из 7, кол-во символов 2199 (7%)
  7. https://carnovato.ru/princip-raboty-shema-datchika-holla-skutere/: использовано 1 блоков из 4, кол-во символов 2422 (8%)
  8. https://www.RusElectronic.com/datchik-kholla/: использовано 6 блоков из 7, кол-во символов 5428 (18%)

Интегральные датчики Холла - статья Георгия Волович. Интегральные датчики магнитного поля. Принцип действия датчика Холла, схемы, формулы, иллюстрации.

В статье описаны принципы построения и основные характеристики линейных и логических микросхем датчиков магнитного поля на эффекте Холла. Приведены параметры некоторых промышленных типов этих датчиков и примеры их применения.

Принцип действия датчика Холла

Рис.1 Иллюстация эффекта Холла

Интегральные датчики магнитного поля в своём большинстве используют эффект Холла, открытый американским физиком Эдвином Холлом (E. Hall) в 1879 г. Эффект Холла состоит в следующем. Если проводник с током помещён в магнитное поле, то возникает э.д.с., направленная перпендикулярно и току, и полю. Эффект Холла иллюстрируется на рис. 1. По тонкой пластине полупроводникового материала протекает ток I. При наличии магнитного поля на движущиеся носители заряда (электроны) действует сила Лоренца. Эта сила искривляет траекторию движения электронов, что приводит к перераспределению объёмных зарядов в полупроводниковой пластине. Вследствие этого на краях пластины, параллельных направлению протекания тока, возникает э.д.с., называемая э.д.с. Холла. Эта э.д.с. пропорциональна векторному произведению индукции B на плотность тока j:

Рис.2 Расположение двух элементов Холла на ИМС, компенсирующее ошибку, вызванную механической деформацией кристалла

где d – ширина пластины, q – заряд частицы-носителя, n – концентрация носителей. При снижении концентрации носителей э.д.с. Холла возрастает, поэтому в качестве материала для датчиков Холла предпочтительно использование таких полупроводников, как кремний, арсенид галлия и др. Для прямоугольной пластины с однородными током и магнитным полем, направленными, как показано на рис. 1, эта э.д.с. равна

где kн – постоянная Холла, VS – напряжение, создаваемое на токоподводящих выводах датчика Холла. Для кремния kн составляет величину по рядка 70 мВ/(В•Тл), поэтому, как правило, э.д.с. датчика Холла требуется усиливать. Кремний обладает тензорезистивным эффектом, заключающимся в изменении сопротивления при механических напряжениях. Желательно уменьшить это влияние в датчике Холла. Это достигается соответствующей ориентацией элемента Холла на интегральной схеме и использованием нескольких элементов на кристалле. На рис. 2 показаны два элемента Холла, расположенные рядом на кристалле ИМС. Они позиционированы так, что испытывают практически одинаковое механическое напряжение, вызывающее изменение R. К элементу, который на рисунке изображён слева, приложено напряжение возбуждения VS, направленное по вертикальной оси, а к изображённому справа – по горизонтальной. При сложении сигналов этих двух датчиков ошибка, вызванная деформацией кристалла, компенсируется.

...дальше

Принцип действия датчика Холла
Интегральные датчики Холла
Применение датчиков Холла
Основные характеристики датчиков Холла

Принцип действия датчика холла


Датчики Холла: принцип работы, как проверить своими руками, применение

Электромагнитное устройство, именуемое датчиком Холла (далее ДХ), применяется во многих приборах и механизмах. Но наибольшее применение ему нашлось в автомобилестроении. Практически во всех моделях отечественного автопрома (ВАЗ 2106, 2107, 2108 и т.д.) бесконтактная система зажигания для бензинового двигателя управляется этим датчиком. Соответственно, при его выходе из строя возникают серьезные проблемы с работой двигателя. Чтобы не ошибиться при диагностике, необходимо понимать принцип работы датчика, знать его конструкцию и методы тестирования.

Кратко о принципе работы

В основу принципа действия датчика зажигания положен эффект Холла, получивший свое название в честь американского физика, открывшего это явление в 1879 году. Подав постоянное напряжение на края прямоугольной пластины (А и В на рис. 1) и поместив ее в магнитное поле, Эдвин Холл обнаружил разность потенциалов на двух других краях (С и D).

Рис .1. Демонстрация эффекта Холла

В соответствии с законами электродинамики, сила Лоренца воздействует на носители заряда, что и приводит к разности потенциалов. Величина напряжения Uхолла довольно мала, в пределах от 10 мкВ до 100 мВ, она зависит как от силы тока, так и напряженности электромагнитного поля.

До середины прошлого века открытие не находило серьезного технического применения, пока не было налажено производство полупроводниковых элементов на основе кремния, сверхчистого германия, арсенида индия и т.д., обладающих необходимыми свойствами. Это открыло возможности для производства малогабаритных датчиков, позволяющих измерять как напряженность поля, так и силу тока, идущего по проводнику.

Типы и сфера применения

Несмотря на разнообразие элементов, применяющих эффект Холла, условно их можно разделить на два вида:

  • Аналоговые, использующие принцип преобразования магнитной индукции в напряжение. То есть, полярность, и величина напряжения напрямую зависят от характеристик магнитного поля. На текущий момент этот тип приборов, в основном, применяется в измерительной технике (например, в качестве, датчиков тока, вибрации, угла поворота). Датчики тока, использующие эффект Холла, могут измерять как переменный, так и постоянный ток
  • Цифровые. В отличие от предыдущего типа датчик имеет всего два устойчивых положения, сигнализирующих о наличии или отсутствии магнитного поля. То есть, срабатывание происходит в том случае, когда интенсивность магнитного поля достигла определенной величины. Именно этот тип устройств применяется в автомобильной технике в качестве датчика скорости, фазы, положения распределительного, а также коленчатого вала и т.д.

Следует отметить, что цифровой тип включает в себя следующие подвиды:

  • униполярный – срабатывание происходит при определенной силе поля, и после ее снижения датчик переходит в изначальное состояние;
  • биполярный – данный тип реагирует на полярность магнитного поля, то есть один полюс производит включение прибора, а противоположный – выключение.
Внешний вид цифрового датчика Холла

Как правило, большинство датчиков представляет собой компонент с тремя выводами, на два из которых подается двух- или однополярное питание, а третий является сигнальным.

Пример использования аналогового элемента

Рассмотрим в качестве примера конструкцию датчика тока ы основе работы которого используется эффект Холла.

Упрощенная схема датчика тока на основе эффекта Холла

Обозначения:

  • А – проводник.
  • В – незамкнутое магнитопроводное кольцо.
  • С – аналоговый датчик Холла.
  • D – усилитель сигнала.

Принцип работы такого устройства довольно прост: ток, проходящий по проводнику, создает электромагнитное поле, датчик измеряет его величину и полярность и выдает пропорциональное напряжение UДТ, которое поступает на усилитель и далее на индикатор.

Назначение ДХ в системе зажигания автомобиля

Разобравшись с принципом действия элемента Холла, рассмотрим, как используется данный датчик в системе бесконтактного зажигания линейки автомобилей ВАЗ. Для этого обратимся к рисунку 5.

Рис. 5. Принцип устройства СБЗ

Обозначения:

  • А – датчик.
  • B – магнит.
  • С – пластина из магнитопроводящего материала (количество выступов соответствует числу цилиндров).

Алгоритм работы такой схемы выгладит следующим образом:

  • При вращении вала прерывателя-распределителя (движущемуся синхронно коленвалу) один из выступов магнитопроводящей пластины занимает позицию между датчиком и магнитом.
  • В результате этого действия изменяется напряженность магнитного поля, что вызывает срабатывание ДХ. Он посылает электрический импульс коммутатору, управляющему катушкой зажигания.
  • В Катушке генерируется напряжение, необходимое для формирования искры.

Казалось бы, ничего сложного, но искра должна появиться именно в определенный момент. Если она сформируется раньше или позже, это вызовет сбой в работе двигателя, вплоть до его полной остановки.

Внешний вид датчика Холла для СБЗ ВАЗ 2110

Проявление неисправности и возможные причины

Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

  • Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
  • Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км.ч. Двигатель «глохнет» в процессе работы.
  • Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
  • Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
  • В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

  • попаданием мусора или других посторонних предметов на корпус ДП;
  • произошел обрыв сигнального провода;
  • в разъем ДП попала вода;
  • сигнальный провод замкнулся с «массой» или бортовой сетью;
  • порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
  • повреждение проводов, подающих питание к ДП;
  • перепутана полярность напряжения, поступающего на датчик;
  • проблемы с высоковольтной цепью системы зажигания;
  • проблемы с блоком управления;
  • неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
  • возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

Как проверить работоспособность датчика Холла?

Есть разные способы, позволяющие проверить исправность датчика СБЗ, кратко расскажем о них:

  1. Имитируем наличие ДХ. Это наиболее простой способ, позволяющий быстро провести проверку. Но его эффективности может идти речь только в том случае, если не формируется искра при наличии питания на основных узлах системы. Для тестирования следует выполнить следующие действия:
  • отключаем от трамблера трехпроводной штекер;
  • запускаем систему зажигания и одновременно с этим «коротим» проводом массу и сигнал с датчика (контакты 3 и 2, соответственно). При наличии искры на катушке зажигания, можно констатировать, что датчик СБЗ потерял работоспособность и ему необходима замена.

Обратим внимание, что для выявления искрообразования высоковольтный проводок должен находиться рядом с массой.

  1. Применение мультиметра для проверки. Это способ наиболее известный, и приводится в руководстве к автомобилю. Нужно подключить щупы прибора, как продемонстрировано на рисунке 7, и произвести замеры напряжения.
Схема подключения мультиметра для проверки ДХ

На исправном датчике напряжение будет колебаться в диапазоне от 0,4 до 11 вольт (не забудьте перевести мультиметр в режим измерения постоянного тока). Следует заметить, что проверка осциллографом будет намного эффективней. Подключается он таким же образом, как и мультиметр. Пример осциллограммы рабочего ДХ приведен ниже.

Осциллограмма исправного датчика Холла СБЗ
  1. Установка заведомо рабочего ДХ. Если в наличии имеется еще один однотипный датчик, или имеется возможность взять его на время, то данный вариант тоже имеет место на существование, особенно если первые два сделать затруднительно.

Ест еще один вариант проверки, по принципу напоминающий второй способ. Он может быть полезен, если под рукой нет измерительных приборов. Для тестирования понадобиться резистор номиналом 1,0 кОм, светодиод, например, из фонарика зажигалки и несколько проводков. Из всего этого набора собираем прибор в соответствии с рисунком 9.

Рис. 9. Светоиндикаторный тестер для проверки ДХ

Тестирование осуществляем по следующему алгоритму:

  1. Проверяем питание на датчике. Для этой цели подключаем (соблюдая полярность) наш тестер к клеммам 1 и 3 ДХ. Включаем зажигание, если с питанием все нормально, светодиод загорится, в противном случае потребуется проверять цепь питания (предварительно убедившись в правильном подключении светодиода).
  2. Проверяем сам датчик. Для этого провод с первой клеммы «перебрасываем» на вторую (сигнал с ДХ). После этого начинаем крутить распредвал (руками или стартером). Моргание светодиода засвидетельствует исправность ДХ. В противном случае, на всякий случай проверяем соблюдение полярности при подключении светодиода, и если оно выполнено правильно, – меняем датчик на новый.
Обсудить на форуме ОЦЕНИТЬ: (12 оценок, среднее: 4,83 из 5) Загрузка...

Датчики Холла: принцип работы, типы, применение, преимущества и недостатки

В статье узнаете что такое датчики Холла, принцип работы, его типы, применение в промышленности, преимущества и недостатки

Датчики Холла широко используются в различных областях. В этом посте мы расскажем о том, как они работают, их типах, приложениях, преимуществах и недостатках.

Что такое датчик Холла

Магнитные датчики — это твердотельные устройства, которые генерируют электрические сигналы, пропорциональные приложенному к нему магнитному полю. Эти электрические сигналы затем дополнительно обрабатываются специальной электронной схемой пользователя для получения желаемого выхода.

В наши дни эти магнитные датчики способны реагировать на широкий спектр магнитных полей. Одним из таких магнитных датчиков является датчик Холла, выход которого (напряжение) зависит от плотности магнитного поля.

Внешнее магнитное поле используется для активации этих датчиков эффекта Холла. Когда плотность магнитного потока в окрестности датчика выходит за пределы определенного определенного порога, он обнаруживается датчиком. При обнаружении датчик генерирует выходное напряжение, которое также известно как напряжение Холла.

Эти датчики Холла пользуются большим спросом и имеют очень широкое применение, например, датчики приближения, переключатели, датчики скорости вращения колес, датчики положения и т. Д.

Принцип работы датчика Холла

Датчик Холла основан на принципе Холла. Этот принцип гласит, что когда проводник или полупроводник с током, текущим в одном направлении, вводится перпендикулярно магнитному полю, напряжение может измеряться под прямым углом к ​​пути тока.

Как работает датчик Холла

Работа датчика Холла описана ниже:

  • Когда электрический ток проходит через датчик, электроны движутся по нему по прямой линии.
  • Когда на датчик воздействует внешнее магнитное поле, сила Лоренца отклоняет носители заряда, следуя изогнутой траектории.
  • Из-за этого отрицательные зарядовые электроны будут отклоняться к одной стороне датчика, а положительные зарядные отверстия — к другой.
  • Из-за этого накопления электронов и дырок на разных сторонах пластины, напряжение (разность потенциалов) может наблюдаться между сторонами пластины. Полученное напряжение прямо пропорционально электрическому току и напряженности магнитного поля.

Типы датчиков Холла

Датчики эффекта Холла можно разделить на два типа:

  • На основании Вывода
  • На основании операции
На основе результатов

На основе выходных данных датчики Холла можно разделить на два типа:

  • Датчики Холла с аналоговым выходом
  • Датчики Холла с цифровым выходом
 Датчики Холла с аналоговым выходом

Датчики Холла с аналоговым выходом содержат регулятор напряжения, элемент Холла и усилитель. Как следует из названия, выход такого типа датчика является аналоговым по своей природе и пропорционален напряженности магнитного поля и выходу элемента Холла.

Эти датчики имеют непрерывный линейный выход. Благодаря этому свойству они подходят для использования в качестве датчиков приближения.

Датчики Холла с цифровым выходом

Датчики эффекта Холла с цифровым выходом имеют только два выхода: «ВКЛ» и «ВЫКЛ». Эти датчики имеют дополнительный элемент «триггер Шмитта» по сравнению с датчиками Холла с аналоговым выходом.

Именно триггер Шмитта вызывает эффект гистерезиса, и поэтому достигаются два различных пороговых уровня. Соответственно, выход всей цепи будет либо низким, либо высоким.

Переключатель эффекта Холла — один из таких датчиков. Эти датчики цифрового вывода широко используются в качестве концевых выключателей в станках с ЧПУ, трехмерных (3D) принтерах и позиционных блокировках в автоматизированных системах.

На основе операции

На основе операции датчики эффекта Холла можно разделить на два типа:

  • Биполярный датчик Холла
  • Униполярный датчик Холла
Биполярный датчик Холла

Как следует из названия, эти датчики требуют как положительных, так и отрицательных магнитных полей для своей работы. Положительное магнитное поле южного полюса магнита используется для активации датчика, а отрицательное магнитное поле северного полюса магнита используется для отпускания датчика.

Униполярный датчик Холла

Как следует из названия, эти датчики требуют только положительного магнитного поля южного полюса магнита, чтобы активировать, а также отпустить датчик.

Применение датчика Холла

Приложения датчиков Холла были представлены в двух категориях для простоты понимания.

  • Применение аналоговых датчиков Холла
  • Применение цифровых датчиков Холла
Применение аналоговых датчиков Холла

Аналоговые датчики с эффектом Холла используются для:

  • Измерение постоянного тока в токоизмерительных клещах (также известных как Tong Testers).
  • Определение скорости вращения колеса для антиблокировочной тормозной системы (ABS).
  • Устройства управления двигателем для защиты и индикации.
  • Чувствуя наличие питания.
  • Зондирование движения.
  • Чувствуя скорость потока.
  • Датчик давления в мембранном манометре.
  • Ощущение вибрации.
  • Обнаружение черного металла в детекторах черного металла.
  • Регулирование напряжения
Применение цифровых датчиков Холла

Цифровые датчики эффекта Холла используются для:

  • Определяя угловое положение коленчатого вала для угла зажигания свечей зажигания.
  • Чувство положения автомобильных сидений и ремней безопасности для контроля подушек безопасности.
  • Беспроводная связь.
  • Чувствительное давление
  • Ощущение близости.
  • Чувствительная скорость потока.
  • Чувствительная позиция клапанов.
  • Ощущение положения объектива.

Преимущества датчиков Холла

Датчики эффекта Холла имеют следующие преимущества:

  • Они могут использоваться для нескольких функций датчика, таких как определение положения, определение скорости, а также для определения направления движения.
  • Поскольку они являются твердотельными устройствами, они абсолютно не подвержены износу из-за отсутствия движущихся частей.
  • Они почти не требуют обслуживания.
  • Они крепкие.
  • Они невосприимчивы к вибрации, пыли и воде.

Недостатки датчиков Холла

Датчики эффекта Холла имеют следующие недостатки:

  • Они не способны измерять ток на расстоянии более 10 см. Единственное решение для преодоления этой проблемы заключается в использовании очень сильного магнита, который может генерировать широкое магнитное поле.
  • Точность измеренного значения всегда является проблемой, поскольку внешние магнитные поля могут влиять на значения.
  • Высокая температура влияет на сопротивление проводника. Это, в свою очередь, повлияет на подвижность носителя заряда и чувствительность датчиков Холла.

Как большие электрические нагрузки можно контролировать с помощью датчиков Холла

Мы уже знаем, что выходная мощность датчика Холла очень мала (от 10 до 20 мА). Поэтому он не может напрямую контролировать большие электрические нагрузки. Тем не менее, мы можем контролировать большие электрические нагрузки с помощью датчиков Холла, добавив NPN-транзистор с открытым коллектором (сток тока) к выходу.

Транзистор NPN (приемник тока) функционирует в насыщенном состоянии в качестве переключателя приемника. Он замыкает выходной контакт заземлением, когда плотность потока превышает предварительно установленное значение «ВКЛ».

Выходной переключающий транзистор может быть в разных конфигурациях, таких как транзистор с открытым эмиттером, транзистор с открытым коллектором или оба. Вот так он обеспечивает двухтактный выход, который позволяет ему потреблять достаточный ток для непосредственного управления большими нагрузками.

Как работает датчик Холла Видео

Датчик Холла - что это? Описание, принцип действия

Полное технически грамотное название – датчик положения на эффекте Холла.

Принцип действия этого устройства прост: помещая любой проводник с постоянным током в электромагнитное поле, в нём образуется разность потенциалов поперечного типа. Напряжение, наблюдаемое в этом проводнике, назвали в честь изобретателя – холловское.

В двигателях внутреннего сгорания датчик Холла нашёл большое применение. В распределителях зажигания на карбюраторных автомобилях он подавал сигнал момента искрообразования. Затем, на более новых моделях двигателей, его начали ставить у распределительного и коленчатого валов, где он фиксировал угол положения.

Физическое явление образования на гранях пластины напряжения открыл физик Американского Балтиморского Университета Э. Холл в 1879 году. Он поместил полупроводниковую пластину в магнитное поле и к её узким граням подвёл ток. А на широких гранях появлялось напряжение (от десятков микровольт до многих сотен милливольт).

Широкое применение устройств, с использованием эффекта Холла, началось с 1955 года. Именно в это время начали массово производиться полупроводниковые плёнки.

В семидесятых годах прошлого века начала бурно развиваться микроэлектроника. Датчик приобрёл миниатюрную форму, в котором помещался чувствительный элемент, магнит и микросхема. У него появилось три преимущества: минимизация; не изменяется момент измерения при изменении оборотов двигателя; при повороте ключа в выключателе зажигания электрический сигнал имеет определённую и стабильную величину, а не всплескообразную. Это положительный нюанс при работе в электрической сети автомобиля.

Недостатки датчика

Но у датчика Холла есть недостатки. На нём сильно сказываются электромагнитные помехи цепи питания. Также он менее надёжен магнитоэлектрического датчика и дороже его в производстве.

Работает датчик очень просто. Металлическая пластина (у бегунка или штифты распределительного и коленчатого вала) проходит через зазор датчика, шунтируется магнитный поток. На микросхеме индуктивность нулевая. Выходя из датчика, сигнал имеет большую степень и равен запитывающему напряжению.

Техническое состояние датчика Холла никогда нельзя проверять контрольной лампой. Используйте осциллограф, если он снят с автомобиля, или мультиметр – непосредственно на двигателе. При проверке отсоедините колодку с проводами, соединяющую датчик с цепью. Ключ выключателя зажигания должен быть вынут.

Датчик Холла: назначение и принцип работы

Датчик Холла (датчик положения) представляет собой датчик магнитного поля. Работа устройства основана на эффекте Холла. Данный эффект основан на следующем принципе: если поместить определенный проводник с постоянным током в магнитное поле, то в таком проводнике возникает поперечная разность потенциалов (напряжение Холла). Другими словами, устройство служит для измерения напряжённости магнитного поля. Сегодня датчик Холла может быть как аналоговым, так и цифровым.

Сфера применения датчиков Холла очень широка. Устройство используется в таких схемах, где требуется бесконтактное измерение силы тока. Что касается автомобилей, датчик Холла служит для измерения угла положения распределительного или коленчатого вала, а также нашел свое применение в системе зажигания, указывая на момент образования искры.

Как работает датчик Холла

Во время своих исследований в 1879 году физик Холл выявил такой эффект, что если в магнитном поле находится пластина, на которую подается напряжение (ток протекает через пластину), тогда электроны в указанной пластине начинают отклоняться. Такое отклонение происходит перпендикулярно по отношению к тому направлению, которое имеет магнитный поток.

Также направление этого отклонения происходит в зависимости от той полярности, которую имеет магнитное поле. Получается, электроны будут иметь разную плотность на разных сторонах пластины, создавая разные потенциалы. Обнаруженное явление получило название эффект Холла.

Другими словами, Холл поместил прямоугольную полупроводниковую пластину в магнитное поле и на узкие грани такого полупроводника подал ток. В результате на широких гранях появилось напряжение. Дальнейшее развитие технологий позволило создать на основе обнаруженного эффекта компактное устройство-датчик. Главным преимуществом датчиков подобного рода выступает то, что частота срабатывания устройства не смещает момент измерения. Выходной сигнал от такого устройства всегда устойчивый, без всплесков.

Простейший датчик состоит из:

  • постоянного магнита;
  • лопасти ротора;
  • магнитопроводов;
  • пластикового корпуса;
  • электронной микросхемы;
  • контактов;

Работа устройства построена на следующей схеме: через зазор осуществляется проход металлической лопасти ротора, что позволяет шунтировать магнитный поток. Результатом становится нулевой показатель индукции на микросхеме. Выходной сигнал по отношению к массе практически равняется показателю напряжения питания.

Датчик Холла в системе зажигания является аналоговым преобразователем, который непосредственно коммутирует питание.

Среди недостатков стоит выделить чувствительность устройства к электромагнитным помехам, которые могут возникнуть в цепи. Также наличие электронной схемы в устройстве датчика несколько снижает его надежность.

Рекомендуем также прочитать статью об устройстве топливного электробензонасоса, а также о механическом решении. Из этой статьи вы узнаете о назначении, конструктивных особенностях и принципах работы данных устройств.

Аналоговые и цифровые решения

Датчики на основе эффекта Холла фиксируют разницу потенциалов. Аналоговое решение, рассмотренное выше, основано на преобразовании индукции поля в напряжение с учетом полярности и силы поля.

Принцип работы цифрового датчика состоит в фиксации присутствия или отсутствие поля. В случае достижения индукцией определенного показателя датчик отмечает наличие поля. Если индукция не соответствует необходимому показателю, тогда цифровой датчик показывает отсутствие поля. Чувствительность датчика определяется его способностью фиксировать поле при той или иной индукции.

Цифровой датчик Холла может быть биполярным и униполярным. В первом случае срабатывание и отключение устройства происходит посредством смены полярности. Во втором случае включение происходит при появлении поля, отключается датчик в результате того, что индукция снижается.

Самостоятельная проверка устройства

Активное использование данного устройства в автомобилях означает, что при появлении определенных неисправностей или сбоев в работе ДВС может возникнуть острая необходимость проверить датчик Холла своими руками.

Перед началом работ по отсоединению разъема кабеля, который подключен к устройству, следует обязательно выключать зажигание!

Игнорирование данного правила может вывести датчик Холла из строя. Необходимо добавить, что проверка устройства при помощи контрольной лампы также недопустима.

  1. Одним из самых быстрых способов проверки является установка заведомо исправного подменного датчика на автомобиль. Если признаки неисправности после установки исчезают, тогда причина очевидна.
  2. Вторым способом, который подойдет для проверки датчика в системе зажигания, является проверка наличия искры в момент включения зажигания. Дополнительно потребуется осуществить подсоединение концов провода к нужным выходам на коммутаторе.
  3. Для максимально точной диагностики устройство лучше всего поверять при помощи осциллографа. Также в определенных условиях датчик проверяют при помощи мультиметра. Указанный мультиметр переводят в режим вольтметра, после чего подсоединяют к выходному контакту на датчике. Рабочий датчик Холла выдаст показания от 0.4 Вольт до 3-х. Если показания ниже минимального порога, тогда высока вероятность выхода датчика из строя.

Датчик Холла

Датчик дождя, датчик уровня жидкости, датчик температуры – он же термометр. Вроде бы все ясно: датчик дождя показывает наличие дождя, датчик уровня жидкости показывает, как ни странно, уровень жидкости; термометр – от греч. – тепло и измерять, показывает температуру.  Но  вот что за странное название: датчик Холла?

С чего все начиналось

Дело было еще в 19-ом веке. Американский физик Эдвин Холл обнаружил очень странную вещь… Он взял пластинку золота и стал пропускать через неё постоянный ток.  На рисунке эту пластинку я отметил с гранями ABCD.

Так вот, когда он пропускал постоянный ток через грани D и B, поднес перпендикулярно пластинке постоянный магнит и знаете что обнаружил?  Разность потенциалов на гранях А и C!  Или проще сказать, напряжение. Этот эффект и назвали в честь этого ученого.

Как только он сделали это открытие, вскоре стали делать радиоэлементы на этом эффекте. Чтобы не заморачиваться с названием, назвали в честь того, кто открыл этот эффект  –  в честь Холла. Поэтому радиоэлементы, основанные на эффекте Холла, называют датчиками Холла.

Линейные датчики Холла

О чего же зависит напряжение на гранях А и С? В основном от магнитного поля, создаваемым либо постоянным магнитом, либо электромагнитом; толщиной пластинки, а также силой тока, протекающего через саму пластинку. Благодаря этим параметрам с помощью датчика Холла были построены приборы, позволяющие замерять силу тока в проводнике, не касаясь самого проводоа, например, токовые клещи

а также приборы, с помощью которых можно замерять напряженность магнитного поля. Датчики Холла, используемые в этих приборах называют линейными, так как напряжение на датчике Холла прямо пропорционально измеряемым параметрам магнитного поля.

Линейные датчики, как я уже сказал, могут быть использованы в токовых клещах. Они позволяют измерять силу тока, начиная от 250 мА и до нескольких тысяч Ампер. Самым большим преимуществом в таких токовых клещах является отсутствие механического контакта с измеряемой цепью. Иными словами, токовые измерители на эффекте Холла намного безопаснее, чем измерители на основе шунта и амперметра, особенно при большой силе тока в цепи, которую нередко можно встретить в промышленных установках.

Цифровые датчики Холла

Разработчики на этом не остановились. Как только наступила  эра цифровой элек троники в один корпус вместе с датчиком Холла стали помещать различные логические элементы. Выглядит все это примерно вот так:

В результате промышленность стала выпускать датчики Холла для цифровой электроники. В основном такие датчики делятся на три вида:

Униполярные. Реагируют только на один магнитный полюс. На противоположный магнитный полюс не обращают никакого внимания. То есть подносим например южный полюс магнита, датчик сработал. На северный магнитный полюс ему наплевать.

Биполярные. Здесь уже интереснее. Подносим магнит одним полюсом – датчик сработал и продолжает работать даже тогда, когда мы убираем магнит от датчика.  Для того, чтобы его выключить, нам надо подать на него другую полярность магнита.

Омниполярные. Этим датчикам по барабану на какой полюс включаться и выключаться. Пусть будет хоть южный или северный.

Датчик холла принцип работы и какова его роль в системе зажигания?

На блоге мы уже рассматривали различные системы зажигания, в частности, бесконтактных, у которых механический прерыватель в трамблёре заменён хитрым датчиком. О нём и поговорим, о датчике Холла, так его называют. Датчик Холла принцип работы его заключается в том, что он дает отсечку в нужной точке для поджига рабочей смеси в цилиндре, но давайте по порядку.

Датчик Холла принцип работы

Как мы видим, наш сегодняшний герой выполняет крайне ответственное задание в системе зажигания, но пока что он остаётся для нас тёмной лошадкой. Исправим данный недостаток. Итак, датчик холла что это и как работает?

Для начала немного истории. Своё название это устройство получило благодаря одному из сотрудников балтиморского университета Э. Холла, который в конце ХIХ века открыл эффект возникновения напряжения на краях полупроводниковой пластины при изменении магнитного поля, в котором она находится.

Другими словами, если специальную пластинку поместить в место, где будет периодически проскакивать магнит или что-либо, что может изменить имеющееся магнитное поле, к примеру, металлический предмет, то на её краях будут появляться импульсы напряжения, а они в свою очередь могут использоваться электроникой в качестве сигналов к действию.

Одно из ключевых преимуществ подобных датчиков – отсутствие каких-либо механически контактирующих элементов, а это значит, что нет износа и, как следствие, продолжительный срок безотказной работы узла.

Надо отметить, что эффект Холла стал массово использоваться в промышленности лишь во второй половине ХХ века, когда полупроводниковые материалы стали доступными.

Своё место датчики Холла нашли и в автомобилях, а если точнее – в двигателях, где их полезные свойства пригодились в системах зажигания.

Устанавливается такое устройство в корпус трамблёра. Внутри него, как мы уже знаем, имеется вал, именуемый в литературе валом прерывателя-распределителя.

В определённом месте на этом валу закреплена магнитопроводящая пластина, имеющая столько сердечников, сколько и цилиндров в силовом агрегате.

Вращаясь синхронно с распредвалом и коленвалом, она в момент прохождения одного из сердечников мимо датчика, возбуждает в нём импульс электрического напряжения, который затем поступает в коммутатор системы зажигания, где используется для управления работой катушки зажигания. Этот импульс является отправной точкой для генерации искры свечи.

Система зажигания сгенерирует искру именно в тот момент, когда необходимо поджечь топливно-воздушную смесь – ни на мгновение раньше, ни на мгновение позже, иначе мотор просто-напросто не сможет нормально работать. Такой вот нехитрый алгоритм.

Как проверить датчик Холла?

Как и любой другой электронный элемент, наш герой тоже может выходить из строя, и узнать об этом мы можем по плохой работе двигателя авто, а именно:

  • мотор сложно завести или он вообще отказывается стартовать;
  • на холостом ходу заметны перебои или просадки оборотов;
  • при движении машина внезапно глохнет;
  • на высоких оборотах авто начинает дёргать.

Конечно же, не факт, что эти симптомы связаны именно с датчиком Холла, но, тем не менее, проверить его нужно. Сделать это можно своими силами.

  1. Попросите у друзей или где-нибудь на время проверки, переставьте и убедитесь в том, является ли причиной ваших бед именно датчик Холла;
  2. Просто замерьте напряжение на выходе, оно должно быть в точке разрыва 0,4 В, а в точке прохода пластины — 11В.;
  3. Разобрать трамблер, провод высокого напряжения с надсвечником и свечей положите на корпус автомобиля с гарантией контакта на минус. Включите зажигание и замкните контакты 6 и 3 на панели коммутатора. Если искра на контактах свечи зажигания появится, то ваш датчик вышел из строя.

Но все-таки наиболее простой и примитивный способ – замена датчика на заведомо исправный. На видео ниже, видно как это просто.

Все-таки проверка требует квалифицированного подхода, если вы им не обладаете, не стоит экспериментировать. Надежно и с гарантией успеха лучше обратиться к специалистам и сделать все как положено.

Пожалуй, вот так кратко, датчик Холла принцип работы и его значение вам понятны. Надеюсь, вы почерпнули минимальные полезные знания из этой статьи.

На этом разрешите откланяться и напомнить, читайте свежие и интересные публикации, появляющиеся на блоге, поможет подписка. До скорых встреч!

Определение, принцип работы, применение и примеры датчика Холла

Напряжение Холла было обнаружено Эдвином Холлом в 1879 году. Эффект Холла возникает из-за природы тока в проводнике. Многие изобретения использовали эту теорию эффекта Холла. Эта теория также используется в датчиках тока, датчиках давления, датчиках потока жидкости и т. Д. Одним из таких изобретений, которые могут измерять магнитное поле, является датчик эффекта Холла.


Определение датчика эффекта Холла

Датчики на эффекте Холла - это линейные преобразователи, которые используются для измерения величины магнитного поля.Работая по принципу эффекта Холла, эти датчики генерируют напряжение Холла при обнаружении магнитного поля, которое используется для измерения плотности магнитного потока.

Линейные датчики могут измерять широкий диапазон магнитных полей. Помимо магнитных полей, эти датчики также используются для определения близости, положения, скорости. Для этих датчиков выходное напряжение прямо пропорционально величине магнитного поля.

Принцип работы датчика Холла

В качестве принципа работы датчика Холла используется принцип напряжения Холла.По тонкой полоске проводника при подаче электричества электроны движутся по прямой линии. Когда этот заряженный проводник входит в контакт с магнитным полем, которое направлено перпендикулярно движению электронов, электроны отклоняются.

Часть электронов собирается с одной стороны, а часть - с другой. Из-за этого одна из плоскостей проводника ведет себя как отрицательно заряженная, а другая - как положительно заряженная. Это создает разность потенциалов и напряжение.Это напряжение называется напряжением Холла.

Электроны продолжают перемещаться из одной стороны плоскости в другую, пока не будет достигнут баланс между силой, приложенной к заряженным частицам из-за электрического поля, и силой, вызвавшей магнитный поток, вызвавший это изменение. Когда это разделение прекращается, значение напряжения Холла в этот момент дает меру плотности магнитного потока.

Датчик на эффекте Холла Схема

В зависимости от соотношения между напряжением Холла и плотностью магнитного потока датчики на эффекте Холла бывают двух типов.В линейном датчике выходное напряжение линейно связано с плотностью магнитного потока. В пороговом датчике при каждой плотности магнитного потока выходное напряжение будет резко падать.

Датчики на эффекте Холла можно рассматривать как линейные преобразователи. Для обработки выходного сигнала датчика требуется линейная схема, которая может обеспечивать постоянный ток возбуждения для датчиков, а также усиливает выходной сигнал.

Применение датчика Холла

Области применения датчиков Холла следующие:

  • В сочетании с обнаружением порога они действуют как переключатель.
  • Они используются в приложениях со сверхвысокой надежностью, таких как клавиатуры.
  • Датчики на эффекте Холла
  • используются для измерения скорости вращения колес и валов.
  • Они используются для определения положения постоянного магнита в бесщеточных электродвигателях постоянного тока.
  • Датчики на эффекте Холла
  • встроены в цифровые электронные устройства вместе с линейными преобразователями.
  • Определение наличия магнитного поля в промышленных приложениях.
  • Используется в смартфоне для проверки, закрыта ли откидная крышка.
  • Для бесконтактного измерения постоянного тока в трансформаторах тока используется датчик Холла.
  • Используется как датчик для определения уровня топлива в автомобилях.

Примеры

Некоторыми примерами применения датчиков Холла являются трансформаторы тока, определение положения, аксессуары Galaxy S4, переключатель клавиатуры, компьютеры, датчик приближения, определение скорости, приложения для измерения тока, тахометры, антиблокировочные тормозные системы, магнитометры, постоянный ток. двигатели, дисководы и т.д…

Датчики на эффекте Холла

доступны в виде различных ИС.Многие из имеющихся на рынке датчиков на эффекте Холла содержат сенсорный элемент вместе с усилителем IC с высоким коэффициентом усиления. Они защищены от изменений окружающей среды благодаря своей защитной упаковке. Какую микросхему датчика Холла вы использовали?

Принцип Холла #Melexis

Принцип эффекта Холла назван в честь физика Эдвина Холла. В 1879 году он обнаружил, что когда проводник или полупроводник с током, текущим в одном направлении, вводится перпендикулярно магнитному полю, напряжение может быть измерено под прямым углом к ​​пути тока.Распространенной аналогией, популярной во время открытия Холла, была аналогия электрического тока в проводе с жидкостью, текущей в трубе. Согласно теории Холла, сила магнитного поля приравнивается к току, что приводит к скоплению одной стороны «трубы» или провода. Теория электромагнитного поля позволила более тонко интерпретировать физику, ответственную за эффект Холла.

Хорошо известно, что эффект Холла возникает в результате взаимодействия заряженных частиц, таких как электроны, в ответ на электрические и магнитные поля.Прекрасное, подробное, но хорошо читаемое объяснение можно найти в книге Эда Рамсдена «Датчики эффекта Холла; теория и приложения». А также в Википедии.

Первоначально это открытие использовалось для классификации химических образцов. Разработка полупроводниковых соединений арсенида индия в 1950-х годах привела к появлению первых полезных магнитных инструментов на эффекте Холла. Датчики на эффекте Холла позволяют измерять постоянное или статическое магнитное поле, не требуя движения датчика.В 1960-х годах популяризация кремниевых полупроводников привела к появлению первых комбинаций элементов Холла и интегральных усилителей. Это привело к созданию теперь уже классического переключателя Холла с цифровым выходом.

Продолжающаяся эволюция технологии датчиков Холла привела к прогрессу от одноэлементных устройств к двойным ортогонально расположенным элементам. Это было сделано для минимизации смещений на зажимах напряжения Холла.

Следующим шагом вперед стали квадратные или четырехэлементные преобразователи.В них использовались четыре элемента, ортогонально расположенных в виде моста. Все кремниевые сенсоры того времени были построены на основе процессов биполярного перехода в полупроводниках.

Переход на КМОП-процессы позволил реализовать стабилизацию прерывателя в усилительной части схемы. Это помогло уменьшить ошибки за счет уменьшения ошибок смещения входного сигнала на операционном усилителе. Все ошибки в цепи стабилизации без прерывателя приводят к ошибкам порога точки переключения для датчиков цифрового типа или ошибкам смещения и усиления в датчиках с линейным выходом.

Текущее поколение КМОП-датчиков Холла также включает схему, которая активно переключает направление тока через элементы Холла. Эта схема исключает ошибки смещения, характерные для полупроводниковых элементов Холла. Он также активно компенсирует ошибки смещения, вызванные температурой и деформацией. Общий эффект переключения активной пластины и стабилизации прерывателя дает датчики на эффекте Холла с улучшением на порядок дрейфа точек переключения или ошибок усиления и смещения.

Melexis использует исключительно процесс CMOS для достижения наилучшей производительности и наименьшего размера микросхемы. Текущие разработки в технологии датчиков на эффекте Холла можно объяснить, главным образом, интеграцией сложных схем формирования сигналов в ИС Холла.

Melexis представила первую в мире программируемую линейную ИС Холла. Он обеспечивает программируемые функциональные характеристики, такие как усиление, смещение, температурный коэффициент усиления (для компенсации тепловых зависимостей различных магнитных материалов).В новейшие ИС Холла встроены ядра микроконтроллеров, чтобы сделать датчик еще более «умным» с программируемыми алгоритмами ПЗУ для сложной обработки сигналов в реальном времени.


Пример того, как Melexis использует эффект Холла
Продукция Melexis с эффектом Холла
Принцип работы датчика Холла

Анимация

Датчик Холла - это преобразователь, который изменяет свое выходное напряжение в ответ на магнитное поле. Датчики на эффекте Холла используются для бесконтактного переключения, позиционирования, определения скорости и измерения тока.

Рис. Колесо, содержащее два магнита, проходит мимо датчика Холла

В простейшей форме датчик работает как аналоговый преобразователь, напрямую возвращая напряжение. Зная магнитное поле, можно определить его расстояние от пластины Холла. Используя группы датчиков, можно определить относительное положение магнита.

Часто датчик Холла сочетается со схемой, которая позволяет устройству работать в цифровом (вкл. / Выкл.) Режиме, и в этой конфигурации его можно назвать переключателем.

ПРИНЦИП РАБОТЫ

Зонд Холла содержит кристалл полупроводника соединения индия, такого как антимонид индия, установленный на алюминиевой опорной пластине и заключенный в головку зонда.

Когда зонд Холла удерживается так, чтобы силовые линии магнитного поля проходили под прямым углом через сенсор зонда, сенсор показывает значение плотности магнитного потока (B). Через кристалл проходит ток, который при помещении в магнитное поле создает на нем напряжение «эффекта Холла».Эффект Холла наблюдается, когда проводник пропускается через однородное магнитное поле. Возникающее напряжение на эффекте Холла указывает на то, что магнитный объект прошел вокруг него. Следовательно, напряжение эффекта Холла является выходным сигналом и используется для обнаружения объекта рядом с ним.

Также читайте: Анимация бесконтактного переключателя

ПРЕИМУЩЕСТВА

Датчик на эффекте Холла может работать как электронный переключатель.

  • Такой переключатель стоит дешевле механического переключателя и намного надежнее.
  • Может работать на частоте до 100 кГц.
  • Он не страдает от дребезга контактов, потому что используется твердотельный переключатель с гистерезисом, а не механический контакт.
  • На него не повлияют загрязнения окружающей среды, так как датчик находится в герметичной упаковке. Поэтому его можно использовать в тяжелых условиях.

В случае линейного датчика (для измерения напряженности магнитного поля) датчик Холла:

  • может измерять широкий диапазон магнитных полей
  • Модель
  • может измерять магнитные поля северного или южного полюса.
  • может быть плоским

НЕДОСТАТКИ

Датчики

на эффекте Холла обеспечивают гораздо более низкую точность измерения, чем феррозондовые магнитометры или датчики на основе магнитосопротивления.Кроме того, датчики на эффекте Холла значительно дрейфуют, что требует компенсации.

ПРИЛОЖЕНИЯ

Определение положения

Обнаружение присутствия магнитных объектов (связанное с определением положения) является наиболее распространенным промышленным применением датчиков Холла, особенно тех, которые работают в режиме переключения (режим включения / выключения). Датчики на эффекте Холла также используются в бесщеточном двигателе постоянного тока для определения положения ротора и переключения транзисторов в правильной последовательности.

Смартфоны

используют датчики холла, чтобы определить, закрыта ли флип-крышка.

Трансформаторы постоянного тока
Датчики на эффекте Холла

могут использоваться для бесконтактных измерений постоянного тока в трансформаторах тока. В этом случае датчик на эффекте Холла устанавливается в зазоре магнитопровода вокруг токопровода. В результате можно измерить постоянный магнитный поток и рассчитать постоянный ток в проводнике. Эффект Холла также использовался для обнаружения постоянного тока в сверхпроводящем трансформаторе постоянного тока.

Автомобильный указатель уровня топлива

Датчик Холла используется в некоторых автомобильных индикаторах уровня топлива. Основной принцип работы такого индикатора - определение положения плавающего элемента. Это можно сделать либо с помощью вертикального поплавкового магнита, либо с помощью датчика с вращающимся рычагом.

  • В вертикальной поплавковой системе постоянный магнит установлен на поверхности плавающего объекта. Токоведущий провод закреплен на верхней части резервуара на одной линии с магнитом.Когда уровень топлива повышается, к току прикладывается увеличивающееся магнитное поле, что приводит к более высокому напряжению Холла. По мере того, как уровень топлива уменьшается, напряжение Холла также будет уменьшаться. Уровень топлива отображается и отображается надлежащим сигналом напряжения Холла.
  • В датчике с вращающимся рычагом диаметрально намагниченный кольцевой магнит вращается вокруг линейного датчика Холла. Датчик измеряет только перпендикулярную (вертикальную) составляющую поля. Измеренная сила поля напрямую зависит от угла поворота рычага и, следовательно, от уровня топливного бака.

Что такое датчик эффекта Холла? - Принцип действия датчика Холла, типы обнаружения

Определение: Датчик эффекта Холла - это твердотельное устройство , которое переключается в активное состояние, когда находится в магнитном поле . Выходное напряжение датчика Холла зависит от магнитного поля вокруг него. При изменении магнитного поля на полупроводниковой пластине также изменяется плотность магнитного потока , из-за чего изменяется выходное напряжение датчика Холла.

Принцип действия датчика Холла

Датчик Холла работает по принципу эффекта Холла .

Согласно эффекту Холла, когда полупроводниковая пластина помещается в магнитное поле, при условии, что силовые линии магнитного поля перпендикулярны оси полупроводникового образца и ток проходит вдоль оси полупроводникового образца, то на носители заряда полупроводникового прибора действует магнитная сила. .

Из-за этой магнитной силы они сдвигаются в сторону i.е по направлению к краям плиты. Вследствие этого создается электрическое поле из-за скопления носителей заряда по краям. Таким образом, выходное напряжение изменяется с изменением магнитного поля. Эффект Холла основан на принципе Лоренца.

Датчики

на эффекте Холла используют это явление эффекта Холла для измерения фундаментальных величин, таких как положение, скорость, полярность и т. Д. Два ключевых термина, связанных с магнитным полем, - это плотность магнитного потока и полярность (Северный полюс и Южный полюс).Датчики на эффекте Холла используют эти термины для определения чувствительности.

Выходное напряжение, создаваемое датчиком, напрямую зависит от плотности магнитного потока. Таким образом, если магнитное поле на датчике изменяется, выходной сигнал эффекта Холла также изменяется. Таким образом, он обеспечивает операцию считывания.

Датчик эффекта Холла и магнитный датчик

Вы, должно быть, думаете, что магнитный датчик тоже делает то же самое. Итак, можем ли мы связать датчик Холла с магнитным датчиком? Да, датчик Холла - это только тип магнитного датчика.Магнитные датчики также определяют положение и скорость с помощью изменения плотности магнитного потока.

Принципиальная схема переключателя на эффекте Холла с датчиком на эффекте Холла

Выходное напряжение, создаваемое датчиком на эффекте Холла, очень мало. Даже при большой величине магнитного поля создаваемое выходное напряжение невелико. Таким образом, усилители постоянного тока используются для усиления выходного напряжения. Кроме того, для получения регулируемого напряжения используются также регуляторы и схемы переключения.

Датчик на эффекте Холла может обеспечивать как линейный, так и нелинейный выходной сигнал i.е. Цифровой выход. Напряжение Холла изменяется линейно с напряженностью магнитного поля H в случае линейного выхода.

Изменение выходного напряжения в зависимости от плотности магнитного потока показано на диаграмме ниже.

Датчик Холла с линейным и цифровым выходом

Выше мы обсуждали, что линейные аналоговые датчики генерируют выходное напряжение, которое изменяется с изменением плотности магнитного потока приложенного магнитного поля. По прошествии определенного времени значение выходного напряжения становится постоянным со значением плотности магнитного потока.Таким образом, достигается стадия насыщения.

На этой стадии насыщения выходное напряжение не будет больше увеличиваться с увеличением плотности магнитного потока. Он становится насыщенным. Выходное напряжение будет низким, если напряженность магнитного поля низкая, и выходное напряжение будет высоким, если напряженность магнитного поля высокая.

В случае Цифровой выход датчика Холла выход будет состоять только из двух ступеней, то есть ВКЛ и ВЫКЛ. В датчиках Холла с цифровым выходом триггер Шмита используется в координации с OP-AMP (т.е.е. Операционный усилитель), который формирует встроенный гистерезис. Вследствие этого отсутствуют колебания выходного напряжения.

Датчики Холла с цифровым выходом

бывают двух типов: , биполярные, и , однополярные. Bipolar использует магнитное поле положительной полярности, то есть южный полюс, для активации датчика и отрицательный полюс, то есть северный полюс, для деактивации датчика. Напротив, однополярный датчик на эффекте Холла с цифровым выходом использует только положительный полюс, то есть южный полюс, как для активации, так и для деактивации датчика Холла.

Типы обнаружения датчиком Холла

  1. Конфигурация обнаружения в лоб: При обнаружении в лоб магнит движется вперед к лицевой стороне датчика Холла. Магнитное поле перпендикулярно активной области элемента Холла. Эта конфигурация датчиков Холла генерирует выходное напряжение в соответствии с силой магнитного поля.

Он позволяет нам определять напряженность магнитного поля и плотность магнитного потока на определенном расстоянии от датчика Холла.

  1. Конфигурация бокового обнаружения: При боковом обнаружении датчика Холла он перемещается в сторону и удерживается рядом с активной областью датчика Холла .
  2. Обнаружение положения: Конфигурация обнаружения положения на эффекте Холла показана на диаграммах ниже. Здесь используется светодиод, мы также можем использовать транзистор, если выходной сигнал, генерируемый датчиком эффекта Холла, должен использоваться для процесса переключения более высокой нагрузки.

Применение датчика Холла

Датчики на эффекте Холла используются для определения положения, поэтому их часто используют как датчики приближения . Их также можно использовать в приложении, в котором мы используем оптические и световые датчики. Датчики на эффекте Холла лучше использовать, потому что оптические датчики и света , вероятно, будут подвержены влиянию условий окружающей среды, в то время как датчики эффекта Холла также могут эффективно работать в пыли, воздухе или других внешних факторах окружающей среды.

Принцип эффекта Холла - история, объяснение теории, математические выражения и приложения

Принцип эффекта Холла - одна из самых популярных теорий в измерении магнитного поля. В этом посте будет обсуждаться принцип эффекта Холла, его история, объяснение теории, приложения и математические выражения принципа эффекта Холла, включая расчеты напряжения Холла, коэффициента Холла, концентрации носителей заряда, холловской подвижности и плотности магнитного поля.

Принцип эффекта Холла объясняет поведение носителей заряда при воздействии электричества и магнитных полей.Этот принцип можно рассматривать как расширение силы Лоренца, которая является силой, действующей на носители заряда (электроны и дырки), проходящие через магнитное поле.

Датчики, работающие на этом принципе, называются датчиками Холла. Эти датчики на эффекте Холла пользуются большим спросом и находят очень широкое применение, например, датчики приближения, переключатели, датчики скорости вращения колес, датчики положения и т. Д.

История эффекта Холла

Принцип эффекта Холла был назван в честь американского физика Эдвина. ЧАС.Холл (1855–1938). Он был впервые представлен миру в 1879 году.

Рис. 1 - Фотография Эдвина Х. Холла - Открыт принцип эффекта Холла

В 1879 году он обнаружил, что при размещении проводника / полупроводника с током перпендикулярно магнитному полю генерируется напряжение, которое можно измерить под прямым углом к ​​пути тока. В то время электрический ток в проводе считался чем-то похожим на текущую жидкость в трубе.

Принцип эффекта Холла предполагает, что магнитная сила в токе приводит к скоплению на конце трубы или (провода). Электромагнитный принцип теперь еще лучше объяснил науку, лежащую в основе эффекта Холла, с гораздо большей оценкой. Теория Холла определенно опередила свое время. Только два десятилетия спустя, с появлением полупроводников, работа и использование эффекта Холла были эффективно использованы.

Первоначально этот принцип использовался для классификации химических проб.Позже датчики на эффекте Холла (с использованием полупроводниковых соединений арсенида индия) стали источником для измерения постоянного или статического магнитного поля без удержания датчика в движении. Спустя десятилетие в 1960-х годах появились полупроводники на основе кремния. Это было время, когда элементы Холла были объединены со встроенными усилителями, и поэтому миру был представлен переключатель Холла.

Рис. 2 - Принцип эффекта Холла - ток, текущий через пластину

Принцип эффекта Холла

Принцип эффекта Холла гласит, что когда проводник или полупроводник с током, текущим в одном направлении, вводится перпендикулярно магнитному полю, a напряжение может быть измерено под прямым углом к ​​пути тока.

Эффект получения измеримого напряжения, как было сказано выше, называется эффектом Холла.

Теория, лежащая в основе принципа эффекта Холла

Прежде всего, мы должны понять, что такое электрический ток. Электрический ток - это в основном поток заряженных частиц по проводящему пути. Эти заряженные частицы могут быть «отрицательно заряженными электронами» или даже «положительно заряженными дырами» (пустотами там, где должны находиться электроны). Теперь перейдем к теме.

Если мы возьмем тонкую проводящую пластину (как показано выше на рис. 1 и повторено ниже для удобства чтения) и подключим ее в цепь с батареей (источником напряжения), то по ней начнет течь ток.Носители заряда будут течь по прямой линии от одного конца пластины к другому.

Рис. 2 - Принцип эффекта Холла - ток, текущий через пластину

Когда носители заряда находятся в движении, они создают магнитное поле. Теперь, когда вы поместите магнит рядом с пластиной, его магнитное поле будет искажать магнитное поле носителей заряда. Это нарушит прямой поток носителей заряда. Сила, которая нарушает направление потока носителей заряда, известна как сила Лоренца.

Из-за искажения магнитного поля носителей заряда отрицательно заряженные электроны будут отклоняться к одной стороне пластины, а положительно заряженные дырки - к другой стороне. Вот почему между обеими сторонами пластины возникает разность потенциалов (также называемая напряжением Холла), которую можно измерить с помощью измерителя.

Рис. 3 - Принцип эффекта Холла - отклонение электронов и дырок

Этот эффект известен как эффект Холла.Чем сильнее магнитное поле, тем сильнее будут отклоняться электроны. Это означает, что чем выше ток, тем сильнее будут отклоняться электроны. И чем больше будут отклоняться электроны, тем больше будет наблюдаться разность потенциалов между обеими сторонами пластины. Следовательно, мы можем сказать, что:

  • Напряжение Холла прямо пропорционально электрическому току, а
  • Напряжение Холла прямо пропорционально приложенному магнитному полю.

Математические выражения для принципа эффекта Холла

Вот некоторые математические выражения, которые широко используются в вычислениях эффекта Холла: -

Напряжение Холла

Напряжение Холла представлено как V H .Математическое выражение для напряжения Холла: -

Где:

I - Ток, протекающий через датчик

B - Напряженность магнитного поля

q - Заряд

n - количество носителей заряда на единицу объема

d - Толщина сенсора

Коэффициент Холла

Он представлен как R H . Математическое выражение для коэффициента Холла (R H ): 1 / (qn) .Коэффициент Холла (R H ) положительный, если количество дырок с положительным зарядом больше, чем количество электронов с отрицательным зарядом. Точно так же коэффициент Холла (RH) отрицателен, если количество электронов с отрицательным зарядом больше, чем количество дырок с положительным зарядом.

Концентрация носителей заряда

Концентрация носителей заряда в электронах обозначается буквой «n», а дырки - буквой «p». Математическое выражение для концентрации носителей заряда: -

Холловская подвижность

Холловская подвижность для электронов представлена ​​как « μ n », а для дырок - « μ p ».Математическое выражение для подвижности Холла: -

Где:

μ n - Проводимость, обусловленная электронами

μ p - Проводимость, обусловленная отверстиями

Плотность магнитного потока

Плотность магнитного потока обозначается буквой «B». Математическое выражение для плотности магнитного потока: -

Применение принципа эффекта Холла

Принцип эффекта Холла используется в: -

  • Оборудование для измерения магнитного поля.
  • Умножители для фактического умножения.
  • Измерительный щуп на эффекте Холла для измерения постоянного тока.
  • Измерение фазового угла. Например - при измерении углового положения коленчатого вала для точного совмещения с углом зажигания свечей зажигания
  • Датчики линейных или угловых перемещений. Например - для определения положения автомобильных сидений и ремней безопасности и выполнения функции блокировки для управления подушками безопасности.
  • Датчики приближения.
  • Датчики и датчики на эффекте Холла
  • Для определения скорости вращения колес и, соответственно, помощи антиблокировочной тормозной системе (ABS).

Как с помощью эффекта Холла определить тип используемого полупроводника?

Коэффициент Холла говорит обо всем. Если коэффициент Холла отрицательный, это означает, что основными носителями заряда являются электроны. И поскольку количество электронов больше по сравнению с дырками в полупроводниках n-типа, это ясно указывает на то, что тестируемый полупроводник относится к n-типу.Точно так же, если коэффициент Холла положительный, это означает, что большинство носителей заряда являются дырками. И поскольку количество отверстий больше по сравнению с электронами в полупроводниках p-типа, это ясно указывает на то, что тестируемый полупроводник относится к p-типу.

Также прочтите, что такое клещи (клещи-тестеры) - типы, принцип работы и правила эксплуатации.

Датчики на эффекте Холла - работа, типы, применение, преимущества и недостатки

Датчики на эффекте Холла широко используются в различных областях.В этом посте будет рассказано, как они работают, их типы, применение, преимущества и недостатки.

Знакомство с датчиком Холла

Магнитные датчики - это твердотельные устройства, которые генерируют электрические сигналы, пропорциональные приложенному к ним магнитному полю. Эти электрические сигналы затем обрабатываются специальной электронной схемой пользователя для получения желаемого выходного сигнала.

В наши дни эти магнитные датчики способны реагировать на широкий диапазон магнитных полей.Одним из таких магнитных датчиков является датчик Холла, выходной сигнал которого (напряжение) является функцией плотности магнитного поля.

Для активации этих датчиков Холла используется внешнее магнитное поле. Когда плотность магнитного потока в непосредственной близости от датчика выходит за пределы определенного определенного порогового значения, это обнаруживается датчиком. При обнаружении датчик генерирует выходное напряжение, которое также известно как напряжение Холла.

Рис. 1 - Датчики на эффекте Холла

Эти датчики на эффекте Холла пользуются большим спросом и находят очень широкое применение, например, датчики приближения, переключатели, датчики скорости колес, датчики положения и т. Д.

Принцип работы датчика Холла

Датчик Холла

основан на принципе эффекта Холла. Этот принцип гласит, что когда проводник или полупроводник с током, текущим в одном направлении, вводится перпендикулярно магнитному полю, напряжение может быть измерено под прямым углом к ​​пути тока.

Рис. 2 - Принцип эффекта Холла - ток, протекающий через пластину

Как работает датчик эффекта Холла

Работа датчика Холла описана ниже:

  • Когда электрический ток течет через Датчик, электроны движутся через него по прямой.
  • Когда внешнее магнитное поле воздействует на датчик, сила Лоренца отклоняет носители заряда по искривленной траектории.
  • Из-за этого электроны с отрицательным зарядом будут отклоняться к одной стороне датчика, а отверстия для положительного заряда - к другой.

Рис. 3 - Принцип эффекта Холла - Отклонение электронов и дырок

  • Из-за накопления электронов и дырок на разных сторонах пластины между ними может наблюдаться напряжение (разность потенциалов). стороны тарелки.Полученное напряжение прямо пропорционально электрическому току и напряженности магнитного поля.

Типы датчиков эффекта Холла

Датчики эффекта Холла можно разделить на два типа:

  • На основе выхода
  • На основе операции

На основе выхода

На основе На основе выходных сигналов датчики Холла можно разделить на два типа: -

  • Датчики Холла с аналоговым выходом
  • Датчики Холла с цифровым выходом
Датчики Холла с аналоговым выходом

Рис.4 - Схема датчика Холла с аналоговым выходом

Датчики Холла с аналоговым выходом содержат регулятор напряжения, элемент Холла и усилитель. Как следует из названия, выходной сигнал такого типа датчика является аналоговым по своей природе и пропорционален напряженности магнитного поля и выходному сигналу элемента Холла.

Эти датчики имеют непрерывный линейный выход. Благодаря этому свойству они подходят для использования в качестве датчиков приближения.

Рис.5 - Выход датчика Холла с аналоговым выходом

Датчики Холла с цифровым выходом

Датчики Холла с цифровым выходом имеют только два выхода: «ВКЛ» и «ВЫКЛ». Эти датчики имеют дополнительный элемент «триггер Шмитта» по сравнению с датчиками Холла с аналоговым выходом.

Рис. 6. Принципиальная схема датчика Холла с цифровым выходом

Это «триггер Шмитта», который вызывает эффект гистерезиса и, таким образом, достигается два разных пороговых уровня.Соответственно, выходной сигнал всей схемы будет либо низким, либо высоким.

Переключатель на эффекте Холла - один из таких датчиков. Эти цифровые выходные датчики широко используются в качестве концевых выключателей в станках с ЧПУ, трехмерных (3D) принтерах и позиционных блокировках в автоматизированных системах.

Рис. 7 - Выход цифрового выхода датчика эффекта Холла

Принцип работы

По принципу действия датчики Холла можно разделить на два типа: -

  • Биполярный датчик Холла. Датчик эффекта
  • Униполярный датчик эффекта Холла
Биполярный датчик эффекта Холла

Как следует из названия, этим датчикам для работы требуются как положительные, так и отрицательные магнитные поля.Положительное магнитное поле южного полюса магнита используется для активации датчика, а отрицательное магнитное поле северного полюса магнита используется для отключения датчика.

Рис. 8 - Биполярный датчик Холла

Униполярный датчик Холла

Как следует из названия, этим датчикам требуется только положительное магнитное поле южного полюса магнита для активации, а также для разблокировки датчика.

Рис. 9 - Униполярный датчик эффекта Холла

Области применения датчика Холла

Для облегчения понимания применения датчиков Холла были разделены на две категории.

  • Применение аналоговых датчиков Холла
  • Применение цифровых датчиков Холла

Применение аналоговых датчиков Холла

Аналоговые датчики Холла используются для:

  • Измерение постоянного тока в токоизмерительных клещах (также известных как Tong Тестеры).
  • Определение скорости вращения колес для антиблокировочной тормозной системы (ABS).
  • Устройства управления двигателями для защиты и индикации.
  • Определение наличия источника питания.
  • Обнаружение движения.
  • Определение скорости потока.
  • Чувствительная мембрана давления в мембранном манометре.
  • Определение вибрации.
  • Обнаружение черных металлов в детекторах черных металлов.
  • Регулировка напряжения.

Применение цифровых датчиков на эффекте Холла

Цифровые датчики на эффекте Холла используются для:

  • Определение углового положения коленчатого вала для определения угла зажигания свечей зажигания.
  • Определение положения автомобильных сидений и ремней безопасности для управления подушками безопасности.
  • Беспроводная связь.
  • Измерение давления.
  • Определение близости.
  • Измерение скорости потока.
  • Определение положения клапанов.
  • Обнаружение положения линзы.

Преимущества датчиков Холла

Датчики на эффекте Холла

обладают следующими преимуществами:

  • Их можно использовать для различных сенсорных функций, таких как определение положения, определение скорости, а также определение направления движения.
  • Поскольку они являются твердотельными устройствами, они абсолютно не подвержены износу из-за отсутствия движущихся частей.
  • Они практически не требуют обслуживания.
  • Они прочные.
  • Они невосприимчивы к вибрации, пыли и воде.

Недостатки датчиков на эффекте Холла

Датчики на эффекте Холла имеют следующие недостатки: -

  • Они не могут измерять ток на расстоянии более 10 см. Единственное решение этой проблемы - использовать очень сильный магнит, который может генерировать широкое магнитное поле.
  • Точность измеренного значения всегда вызывает беспокойство, поскольку внешние магнитные поля могут влиять на значения.
  • Высокая температура влияет на сопротивление проводника. Это, в свою очередь, повлияет на подвижность носителей заряда и чувствительность датчиков Холла.

Насколько большими электрическими нагрузками можно управлять с помощью датчиков Холла

Мы уже знаем, что выходная мощность датчика Холла очень мала (от 10 до 20 мА). Следовательно, он не может напрямую управлять большими электрическими нагрузками. Однако мы можем управлять большими электрическими нагрузками с помощью датчиков Холла, добавив к выходу NPN-транзистор с открытым коллектором (сток тока).

NPN-транзистор (сток тока) функционирует в состоянии насыщения как выключатель стока. Он закорачивает выходную клемму с землей, когда плотность потока превышает предварительно установленное значение «ВКЛ».

Выходной переключающий транзистор может быть в различных конфигурациях как транзистор с открытым эмиттером, транзистор с открытым коллектором или и то, и другое. Таким образом, он обеспечивает выход pull / push, который позволяет потреблять ток, достаточный для непосредственного управления большими нагрузками.

Также прочтите о принципе эффекта Холла - история, объяснение теории, математические выражения и приложения

Датчики эффекта Холла



ЦЕЛИ :

  • Опишите эффект Холла.
  • Обсудите принципы работы генератора Холла.
  • Обсудите приложения, в которых можно использовать генераторы Холла.

Принципы работы


Fgr. 1 Постоянный ток течет через кусок полупроводникового материала.

Эффект Холла - это простой принцип, широко используемый в промышленности. Cегодня. Эффект Холла был открыт Эдвином Х. Холлом в университете Джонса Хопкинса. Университет 1879 г.

Изначально мистер Холл использовал кусок чистого золота для создания эффекта Холла. но сегодня используется кусок полупроводникового материала, потому что полупроводник материал работает лучше и дешевле в использовании. Устройство часто называемый генератором Холла.

Fgr. 1 показано, как возникает эффект Холла. Постоянный ток источник питания подключается к противоположным сторонам куска полупроводника материал. К двум другим сторонам подключен чувствительный вольтметр.

Если ток течет прямо через полупроводниковый материал, напряжение отсутствует. производится через подключение вольтметра.

Fgr. 2 показан эффект приближения магнитного поля к полупроводнику. материал. Магнитное поле вызывает обнаружение пути прохождения тока. в одну сторону от материала. Это вызывает появление потенциала или напряжения. через противоположные стороны полупроводникового материала.

Если полярность магнитного поля поменять местами, путь тока будет обнаруживается в противоположном направлении, как показано на Fgr.3. Это вызывает полярность напряжения, вырабатываемого генератором Холла, изменить. Два фактора определить полярность напряжения, создаваемого генератором Холла:

1. направление протекания тока через полупроводниковый материал; и

2. полярность магнитного поля, используемого для определения тока.

Величина напряжения, создаваемого генератором Холла, определяется по:

1. величина тока, протекающего через полупроводниковый материал; и

2.сила магнитного поля, используемого для определения пути тока.

Генератор Холла имеет много преимуществ перед другими типами датчиков. С это твердотельное устройство, у него нет движущихся частей или контактов, которые можно было бы изнашивать из. На него не влияют грязь, масло или вибрация. Генератор Холла представляет собой интегральную схему, которая устанавливается во многих различных типах и стилях. случаев.


Fgr. 2 Магнитное поле определяет путь прохождения тока через полупроводник.


Fgr. 3 Текущий путь обнаруживается в противоположном направлении.


Fgr. 4 Вращающийся магнитный диск создает переменное напряжение.

- Применение генераторов Холла -

Датчик скорости двигателя

Генератор Холла может использоваться для измерения скорости вращающегося устройства. Если диск с магнитными полюсами по окружности прикреплен к вращающегося вала, а рядом с диском установлен датчик Холла, напряжение будет производиться при вращении вала.Так как диск имеет чередующиеся магнитные полярности по окружности, датчик будет вырабатывать переменное напряжение. Fgr. 4 показан генератор Холла, используемый таким образом. Fgr. 5 показывает AC форма волны, создаваемая вращающимся диском. Частота переменного напряжения пропорциональна количеству магнитных полюсов на диске и скорости вращения.

Другой метод определения скорости - использование реактора. Отражатель - это диск из черного металла, используемый для отвода магнитного поля от другого объект.В этом типе датчика используется металлический диск с зубцами, прикрепленный к вращающемуся вал. Диск разделяет датчик Холла и постоянный магнит (рис. 6). Когда выемка находится между датчиком и магнитом, создается напряжение. генератором Холла. Когда твердая металлическая часть диска находится между датчик и магнит, магнитное поле отводится от датчика. Это вызывает значительное падение напряжения, создаваемого генератором Холла.

Поскольку полярность магнитного поля не меняется, напряжение Генератор Холла генерирует пульсирующий постоянный ток вместо переменного Текущий.

Fgr. 7 показаны импульсы постоянного тока, создаваемые генератором. Количество импульсов выработка в секунду пропорциональна количеству зазубрин на реакторе и скорости вращающегося вала.


Fgr. 5 Синусоидальная волна.


Fgr. 6 Реле отводит магнитное поле от датчика.


Fgr. 7 Прямоугольные импульсы, создаваемые генератором Холла.


Fgr. 8 Генератор Холла, используемый для определения положения движущегося устройства.

Датчик положения

Генератор Холла можно использовать аналогично концевому выключателю. Если датчик установлен рядом с движущимся оборудованием, а постоянный магнит прикреплен к движущемуся оборудованию, будет производиться напряжение когда магнит движется рядом с датчиком (рис. 8). Преимущества зала датчик состоит в том, что у него нет контактов брони рычага, которые можно износить как обычный предел переключатель, поэтому он может выполнять миллионы операций машины.

Датчик положения на эффекте Холла показан на рис. 9. Обратите внимание, что этот тип Датчик различается по размеру и стилю, чтобы соответствовать практически любому приложению. Позиция датчики работают как цифровые устройства в том смысле, что они определяют присутствие или отсутствие магнитного поля. У них нет способности ощущать интенсивность поля.

Концевые выключатели на эффекте Холла


Fgr. 9 Датчик положения на эффекте Холла.


Fgr.10 Концевой выключатель на эффекте Холла.


Fgr. 12 Датчик Холла.


Fgr. 11 Датчик Холла определяет, когда в цепи протекает постоянный ток.

Еще одно устройство на эффекте Холла, используемое в очень похожем приложении, - это устройство Холла. концевой выключатель эффекта (Fgr.10). В этом концевом выключателе используется генератор Холла. вместо набора контактов. Магнитный плунжер приводится в действие механически маленькой кнопкой. К переключателю могут быть прикреплены различные типы рычагов, что позволяет использовать его во многих приложениях.

Эти переключатели обычно предназначены для работы от источника постоянного тока напряжением 5 В. для приложений TTL (транзисторно-транзисторная логика) или от 6 до 24 вольт Источник постоянного тока для взаимодействия с другими типами электронного управления или для обеспечения вход для программируемых контроллеров.

Датчик тока

Поскольку источником тока для генератора Холла служит отдельный источник питания, магнитное поле не должно двигаться или изменяться для получения выходного напряжения.Если датчик Холла установлен рядом с катушкой провод, напряжение будет создаваться генератором, когда ток течет через провод. Fgr. 11 показывает датчик Холла, используемый для обнаружения постоянного тока. протекает по контуру. Датчик на эффекте Холла показан на рис. 12.

Генератор Холла все чаще используется в промышленности. Поскольку время нарастания и спада сигнала генератора Холла обычно составляет менее 10 микросекунд, он может работать с частотой импульсов до 100000 импульсов в секунду.Это делает его особенно полезным в промышленности.


Fgr. 13 Линейный преобразователь на эффекте Холла.

Линейные преобразователи

Линейные преобразователи предназначены для создания выходного напряжения, пропорционального к напряженности магнитного поля. Входное напряжение обычно от 8 до 16 вольт, но величина выходного напряжения определяется типом преобразователя. использовал. Линейные преобразователи на эффекте Холла могут быть получены двух типов: выходов.Один тип имеет регулируемый выход и выдает напряжение 1,5. до 4,5 вольт. Другой тип имеет коэффициентно-метрический вывод и дает выходное напряжение составляет от 25% до 75% входного напряжения. Линейный эффект Холла преобразователь показан на рис. 13.

ВИКТОРИНА :

1. Из какого материала был изготовлен первый генератор Холла?

2. Какие два фактора определяют полярность производимого выходного напряжения. генератором Холла?

3.Какие два фактора определяют количество напряжения, производимого Холлом? генератор?

4. Что такое реактор?

5. Почему магнитное поле не должно перемещаться или изменяться, чтобы производить выходное напряжение в генераторе Холла?

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
