Что такое роторный двигатель и принцип его работы на автомобиле

Сегодня мы разберем и узнаем, что такое роторный двигатель в автомобиле, принцип его работы и возможные преимущества над другими моторами. Стандартная система двигателя внутреннего сгорания в классическом ее исполнении представляет собой двигающийся вверх и в них поршень, который должен последовательно выполнять функцию впуска, дальше сжатия, а после этого сгорания и выпуска отработанных газообразных продуктов.

Для получения оптимального результата каждый процесс должен осуществляться в отдельном цилиндре (оптимально, если таких не менее четырех). При этом за счет высвобождающейся энергии приводятся в движение коленвал и шатуны. С их помощью и осуществляется движение транспортного средства.

Такой подход не совсем практичен. Двигатель такого типа достаточно массивный и объемный, а также большие нагрузки на детали вращательного механизма.

Другое дело, если используется роторный мотор. Дело в том, что в двигателе такого типа отсутствуют какие либо поступательные движения. А все процессы происходят фактически одновременно в одной камере. Достигается это путем особой конструкции камеры и разделении ее на три одинаковых рабочие зоны.

При этом вращение ротора достигается сгоранием топлива в одной из его частей, а дальнейшее вращение «автоматом» обеспечивает выпуск продуктов сгорания, захват новой топливной смеси и ее сжатие. При этом минимизируется вибрации двигателя, увеличивается мощность и значительно снижается объем двигателя при таких же силовых характеристиках, как и в классическом случае.

Принцип работы роторного двигателя

По сути, двигатели этого типа работают фактически по тому же принципу, что и обычный поршневой мотор. Правда, в этом случае, из-за наличия несколько отличительной конструкции есть и свои особенности, о которых мы немного и поговорим. Теперь поэтапно.

1. Впуск. Как уже отмечалось, ротор представляет собой некий поршень треугольной формы с соотношением сторон друг к другу под углом в 120 градусов. Это дает возможность разделить внутреннюю часть цилиндра на три основных зоны, одновременно выполняющих свои функции. После открытия угла ротора топливная смесь подается в образовавшееся пространство, которое очень быстро «закрывается и смещается по направлению к следующей фазе.

2. Сжатие. В этой фазе поворота ротора топливная смесь подлежит сжатию и направлению к следующему этапу воспламенения. Здесь важно отметить, что особая конструкция ротора увеличивает степень сжатия топливной смеси практически на 40%, что в дальнейшем позволяет получить несколько лучший результат, чем в камерах с обычными поршнями.

3. Сгорание. Когда подготовленная топливная смесь под определенным углом достигает нужной точки следующего такта, происходит ее зажигание. При этом свечи устанавливают ближе к направлению выпуска продуктов отработки, тем самым задавая правильное направление дальнейшего движения ротора.

Нужно отметить, что камера сгорания в этом случае, в отличие от двигателей поршневой группы не расширяется по максимуму, а образовавшийся газ в буквальном смысле пробивает себе дорогу к выхлопному тракту, обеспечивая, при этом выполнение полезной работы. Это дает «чистых» 90 градусов поворота ротора, а дальше он двигается по инерции.

4. Выпуск. Осуществляется после получения энергии сгорания и превращения ее в полезное действие. Начинается самотеком и заканчивается практически принудительным выдавливанием остатков продуктов горения. Одновременно с окончанием выпуска ротор начинает заходить на следующий круг.

Плюсы двигателей роторного типа

Следует отметить такие основные преимущества, благодаря которым роторный двигатель получил такую популярность:

1. Небольшой вес роторного двигателя. Достигается путем отсутствия многочисленных связывающих деталей в виде поршней, коленвалов, шатунов, уменьшённых габаритных размеров, а, следовательно, и сниженного веса на детали.

2. Малогабаритность. Отсутствие многих деталей и связывающих узлов никоим образом не отображается на конечной мощности мотора, зато кардинально уменьшает его фактический размер и параметры. Позволяет снизить затраты на трансмиссию и существенно улучшить управляемость транспортным средством.

3. Сниженная вибрация. Здесь важно отметить, что все части относящиеся к роторному двигателю вращаются исключительно в одном направлении. При этом отсутствуют дополнительные соединения и передачи силы. Ко всему этому следует добавить и практически полную внутреннюю балансировку.

4. Повышенная мощность. Возможность увеличения степени сжатия топлива, а также плавное и равномерное перемещения ротора позволяет существенно увеличить его мощность без каких-либо дополнительных усилий.

5. Высокая надежность. Учитывая, что в роторных двигателях отсутствуют многочисленные связующие элементы, а полученная энергия используется практически напрямую, важно обратить внимание на высокий уровень надёжности в процессе эксплуатации всего механизма такого типа в целом.

Поделитесь информацией с друзьями:

Принцип работы роторного двигателя автомобиля | 🚘Авто Новости Онлайн

28. 12.2021

Принцип работы «обычного» ДВС знаком, наверное, почти всем. Именно такими моторами оснащается подавляющее число автомобилей, и мало кто знает о, так сказать, «параллельных» изысканиях конструкторов, ищущих другие пути создания двигателей.
В силу ряда причин, многие «новинки» в среде ДВС так и остались неизвестными широкой публике, хотя некоторые из таких «необычных» двигателей устанавливались на серийные автомобили.

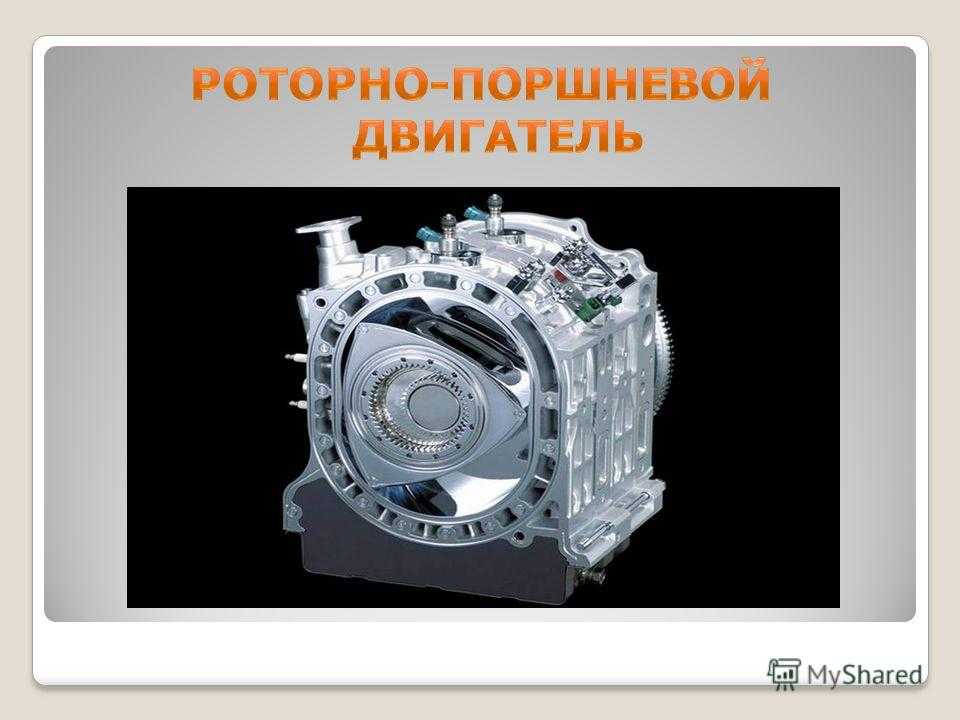

Речь пойдёт о роторно-поршневых двигателях (РПД). Наибольшее внимание мы уделим описанию принципов работы роторного двигателя Ванкеля – ведь машины с именно его роторными двигателями выпускались на некоторых автозаводах (в частности, на ВАЗе).

Устройство обычного двигателя

В обычном двигателе ударная волна расширяющихся в результате вспышки газов толкает поршень, который передаёт усилие на коленчатый вал.

Всем известно что, в обычном двигателе ударная волна расширяющихся в результате вспышки газов толкает поршень, который передаёт усилие через кривошипно-шатунный механизм на коленчатый вал, который под воздействием усилия, передаваемого шатунами, начинает вращаться. Для того, чтобы впуск топлива/выпуск отработанных газов и момент воспламенения топлива были согласованы, требуется достаточно сложный газораспределительный механизм.

Работа роторного двигателя

Сам ротор, напоминающий по форме треугольник, имеет внутри зубчатое колесо, которое сцеплено с валом двигателя.

Сам ротор, напоминающий по форме треугольник, имеет внутри зубчатое колесо, которое сцеплено с валом двигателя, приводимым во вращение за счёт расширяющихся газов, воздействующих на ротор. Для обеспечения сжатия-расширения топливной смеси камера («цилиндр»), в которой вращается ротор, имеет сложную форму. Такую форму поверхности называют эпитрохоидальной, и для её точного изготовления требуется высокоточное оборудование. Более того, зубцы ротора и вала расположены таким образом, чтобы поршень (имеющий вид треугольника Рело), вращался по этой сожной траектории, «углами» прижимаясь к поверхности «цилиндра» – иначе не избежать прорыва газов в процессе работы двигателя.
Рисунок наглядно демонстрирует, как работает роторный двигатель. Взрывающаяся топливная смесь, впрыснутая через специальное «окно», толкает ротор, а впускное окно автоматически перекрывается стенкой поршня.
Точно также, в нужные моменты, закрывается и открывается «выпускной клапан».

Плюсы и минусы роторного двигателя

Помимо прочих достоинств РПД достаточно динамичен и быстро развивает высокие обороты.

Как видите, вся конструкция достаточно изящна. Как подсчитали эксперты, в РПД используется примерно на 1000 деталей меньше, чем в «привычных» ДВС (например, отпадает сложная конструкция газораспределительного механизма и его привода). К тому же РПД, имеющий две рабочих камеры (и, соответственно, два ротора), может за одно и то же время совершить такое же число циклов, как и V-образная «восьмёрка».
Хоть на схематическом рисунке предоставлена работа роторного двигателя внутреннего сгорания с воспламенением от искрового разряда, в РПД можно реализовать практически любой рабочий цикл – включая дизельный.
К несомненным достоинствам, такая конструкция двигателя, все вращающиеся детали работают соосно, придаёт непревзойдённую плавность работе роторного двигателя и отсутствие разрушительных вибраций.
Помимо прочих достоинств РПД достаточно динамичен и быстро развивает высокие обороты. Правда, «на холостых» он достаточно «прожорлив». Если мотор имеет два цилиндра, один из них при необходимости отключают.
КПД роторного двигателя является рекордным – 40%, но, к сожалению, он имеет также рекордно низкий ресурс некоторых деталей (зачастую вызванных «резвостью» двигателя), но частая замена моторного масла способна значительно продлить жизнь механизмов и ресурс роторного двигателя. Пока конструкторам удаётся справиться с чрезмерным износом «граней» «треугольника» путем применения высоколегированных сталей.

Другие виды роторных двигателей

Двигатель Ванкеля не явился единственной попыткой (притом, весьма удачной!) создания роторного двигателя – существуют и другие, менее известные, их варианты.

Двигатель Зуева

По сравнению с двигателем Ванкеля, двигатель Зуева достаточно громоздкая конструкция:

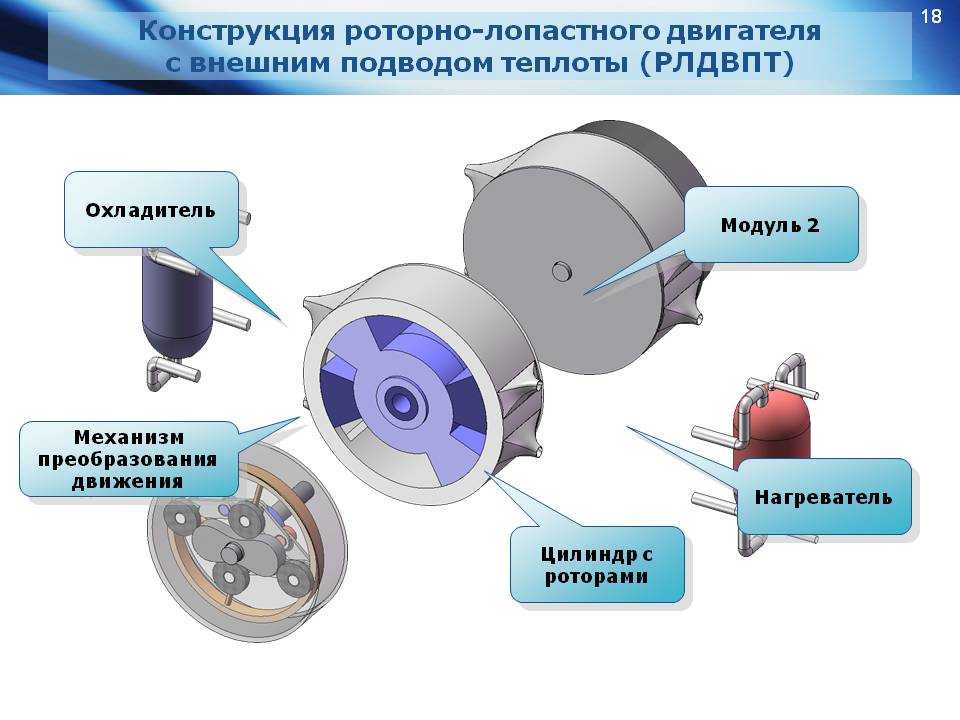

Роторно-лопастной двигатель

Господинн Прохоров именно роторно-лопастными двигателями планировал оснащать «Ё-мобили».

Конструкция оригинальная, но почему-то создатели данного мотора так и не явили миру её безупречно действующий образец. Кстати, г-н Прохоров именно такими моторами планировал оснащать «Ё-мобили».

Автомобили с роторным двигателем

Среди автопроизводителей, оснастивших машины РПД, наиболее известна Mazda RX-8. Но были и другие. В частности, советскими спецслужбами всячески поощрялось создание ВАЗ именно с роторными двигателями. Видимо, оперативные службы заинтересовались «резвостью» мотора.
Впрочем, кроме вышеперечисленных, роторно-поршневые двигатели уже давно «прошли обкатку» на многих авто.

Источник

Поделиться в социальных сетях

Принципы работы и распространенные неисправности ~ Новости о водородном топливе

НАШИ ПОСЛЕДНИЕ ВИДЕО

Новости о водороде, показывающие пустынный регион. ..

Пожалуйста, включите JavaScript

0 По Приглашенный автор

Когда ваша газонокосилка, работающая на топливе, начинает барахлить, велика вероятность, что проблема связана с ее сердцем, что, говоря более технически, означает, что двигатель нуждается в проверке.

Некоторые поломки можно легко устранить самостоятельно, другие потребуют помощи профессиональных механиков, третьи все же могут свидетельствовать о необратимых повреждениях, и в этом случае вам придется полностью заменить инструмент. BumperCrop Times — это место, где можно получить экспертный совет о том, как выбрать газонокосилку, которая идеально подойдет для ваших потребностей в уходе за газоном.

Как работает двигатель бензиновой газонокосилки?

Газонокосилки — гораздо менее сложные машины, чем легковые или грузовые автомобили, поэтому их ремонт также должен быть менее сложным. В этой статье будет рассмотрен самый популярный вид косилок – бензокосы роторные.

Газонокосилки, работающие на топливе, — это, по сути, автомобили, только меньше по размеру и больше ориентированные на определенные задачи. Один поршень приводит в движение коленчатый вал двигателя роторной косилки с 2- или 4-тактным циклом сгорания. Когда поршень опускается, чтобы соединиться с коленчатым валом, его циклическое движение вращает режущее лезвие. Чтобы привести поршень в движение, требуется сгорание топлива, которое происходит, когда топливо впрыскивается в камеру сгорания и воспламеняется свечой зажигания.
Правильный баланс компонентов горения, таких как воздух, топливо и искра, имеет решающее значение. мотор. Несмотря на то, что карбюратор относительно не требует обслуживания, вам все равно нужно хорошо заботиться о нем, чтобы избежать таких проблем, как засорение или разложение газа.
Обнаружение и устранение общих проблем с двигателем
Разбрызгивание, потеря мощности, остановка или затрудненный запуск часто указывают на нарушения в работе карбюратора, скорее всего, из-за ограничения подачи воздуха или топлива. Чтобы исправить это, вам может потребоваться заменить фильтры или удалить осадок в трубке или порте.
Забитые выпускные фильтры или загрязненная свеча зажигания могут указывать на плохое сгорание. Это часто случается, если карбюратор отрегулирован неправильно или вы используете не тот тип топлива.
Неиспользование масла для смазки двигателя также является серьезной ошибкой, так как это приведет к перегреву поршня, его деформации и, в конечном итоге, к заклиниванию двигателя.
Заключение
Хотя принцип работы газовых двигателей прост, их эффективность и долговечность во многом зависят от надлежащего обслуживания. Искренний интерес к тому, как работает ваша газонокосилка, и своевременный и качественный уход за ней обеспечат ее бесперебойную работу в самые загруженные летние месяцы.
Насколько хорошо вы понимаете, как работает двигатель вашей бензиновой газонокосилки? Сможете ли вы отремонтировать его самостоятельно, если возникнет такая необходимость? С какими поломками вы сталкивались чаще всего? Дайте нам знать, что вы думаете в комментариях ниже, и не стесняйтесь делиться этим постом с другими!
сообщите об этом объявлении
Поиск по сайту
Не пропустите нашу бесплатную электронную книгу…
Новости энергетики 24/7
Новости энергетики 24/7
О водородном топливе Новости
Водородные компании растут быстрее, чем когда-либо предоставлять самые лучшие обновления возобновляемых источников энергии на рынке. Теперь доступны новостные видеоролики на английском, французском, немецком и китайском языках. Наша цель — донести до читателей во всем мире новости науки о топливных элементах, альтернативах зеленому водороду и отчеты об исследованиях. Сообщите нам о новостях о водороде в вашем регионе на нашей странице пресс-релиза по альтернативным источникам энергии и не пропустите последние перечисленные сегодня вакансии в области возобновляемых источников энергии. . Спасибо, что выбрали новости HFN сегодня!
Все, что вы должны знать об автомобилях с роторным двигателем
Роторный двигатель появился задолго до того, как Феликс Ванкель изобрел версию, которую можно было использовать в автомобиле или грузовике. Фактически, отцом роторного двигателя является Феликс Милле, который впервые представил двигатель велосипеда еще в 1889 году в Париже. С тех пор многие люди создали его версии, и большая часть технологий используется в самолетах и лодках по всему миру.
Особенность роторных двигателей заключается в том, что они обеспечивают более постоянный крутящий момент, имеют меньшую вибрацию и намного меньше, чем традиционные поршневые двигатели с возвратно-поступательным движением. Чтобы понять, насколько важны эти двигатели, важно понять, как они работают. Итак, давайте углубимся в то, как они работают и почему они такие замечательные двигатели. Отличный двигатель, который был недооценен и предан забвению, хотя спортивные автомобили, в которые они были помещены, могут легко работать с некоторыми большими собаками.
10
Достоинства: что делает его уникальным через: Evo
Роторный двигатель основан на том же принципе, что и базовые двигатели, с которыми мы все привыкли работать. Главное отличие в том, что у него нет цилиндров. Ротор, расположенный посередине двигателя, не производит сгорание за счет линейного движения, как в двигателях с поршневым приводом. Он вращается круговыми движениями, чтобы запустить процесс горения.
В большинстве случаев двигатели, которые использовались, имели только один ротор на двигатель. Некоторые из наиболее мощных двигателей самолетов и велосипедов имели по два ротора на двигатель. Mazda сделала еще несколько шагов с четырьмя роторами и четырьмя секциями, что позволило заменить рядные четыре цилиндра, которые обычно находились под капотом. Четыре ротора вращаются в унисон, создавая крутящий момент и мощность, которые приводят в движение автомобиль или грузовик.
Связано с этим: Эта автомобильная компания производит лучшие роторные двигатели
9
Хорошие качества: корпус — это ключ через: Википедия
Корпус является основным компонентом роторного двигателя. Это большое отверстие овальной формы, которое удерживает ротор, позволяя ему вращаться по кругу. Ротор вращается краями, всегда касаясь корпуса во всех трех точках. Компрессия нарастает и воспламеняется свечами зажигания, ввинченными непосредственно в стенку корпуса.
Роторный двигатель выполняет тот же процесс, что и поршневые двигатели. Образующиеся газовые карманы проходят через четыре этапа двигателя. В случае, если требуется освежитель, четыре части цикла: впуск до сжатия, а затем сгорание до выпуска. Цикл повторяется с различной скоростью, в зависимости от требований, предъявляемых к нему водителем.
8
Достоинства: выходной вал управляет крутящим моментом через: проводной
Ступени сжатия и сгорания преобразуют энергию в мощность вращения. Эта мощность вращения преобразуется в крутящий момент через выходной вал. Это делает его частью двигателя, которая передает мощность от двигателя к трансмиссии, а затем толкает ее к ведущим колесам автомобиля.
К валу прикреплены выступы, которые входят в контакт с ротором, когда он вращается внутри корпуса. Это заставляет его вращаться, что приводит в движение шестерни, в которые входит выходной вал. Это при включенной передаче. Основные принципы работы автомобиля одинаковы для всех типов автомобилей, за исключением того, как работает двигатель.
По теме: 10 самых крутых автомобилей с роторным двигателем (не Mazda)0015 через: Boating Mag
Роторный двигатель имеет меньше движущихся частей и имеет гораздо более простую конструкцию, чем обычный поршневой двигатель. Это позволяет двигателю быть намного меньше, и благодаря тому, как работают вращающиеся части, эти двигатели имеют гораздо более высокое отношение мощности к весу. Это не только делает роторный двигатель мощным, но и облегчает его размещение под капотом небольших спортивных автомобилей.
6
Достоинства: Мощность для всех приложений через: Motorhood
Когда дело доходит до мира автомобилей, большинство редукторов ищут высокую мощность и крутящий момент. Это имеет смысл, потому что можно было бы подумать, что чем больше, тем лучше. Однако это не всегда так. Небольшой двигатель Ванкеля мог развивать мощность до 280 л.с. и крутящий момент 231 фунт-сила-фут. Некоторые из них даже помещаются в лодки, построенные для гонок, которые могут развивать мощность до 3600 л.с. Впечатляет для такой мелочи.
5
Хорошее: более плавный ход, чем у поршневых двигателей via: Road & Track
В отличие от обычного двигателя поршневого типа, роторный двигатель движется в одном и том же круговом направлении. Ротор и выходной вал работают в унисон, а противовесы на внешней стороне корпуса практически не передают вибрации двигателя наружу. Это обеспечивает плавный ход двигателя, который обеспечивает тихую и плавную езду по асфальту или асфальту.
Связанный: Опережая свое время… Mazda RX-500 High-Speed Rotary Concept 1970 года
4
Хорошо: с ним легко работать через: MechStuff
Роторный двигатель может показаться сложным людям, которые никогда не работали с ним, но как только его основная концепция понята, он становится прогулкой по парку. В роторном двигателе гораздо меньше движущихся частей, поэтому его будет намного сложнее испортить при сборке после полной сборки. Это, конечно, если когда-нибудь понадобится ремонт, потому что двигатель работает медленнее с меньшим усилием, чем двигатель с поршневым приводом, поэтому они не так часто изнашиваются.
3
Минусы: Низкая топливная эффективность через: Race Car Network
Роторные двигатели не так эффективно сжигают топливо, как поршневые двигатели. Внутренняя работа роторного двигателя демонстрирует плохие характеристики теплового сгорания во время круговых движений, позволяя скоплениям несгоревшего топлива выходить из корпуса. Это неиспользованное топливо удаляется из системы через выхлоп. Это ставит роторные двигатели в конец списка, когда речь идет об эффективности использования топлива.
Связанный: Mazda Furai: Роторный концепт «Top Gear» в Ле-Мане сгорел
2
Плохое: высокий расход масла через: Pinterest
Еще один конструктивный недостаток роторного двигателя — внутренняя смазка. Роторы и уплотнения нуждаются в постоянном масле для обслуживания рабочих частей, производящих мощность. Это означает, что двигатель потребляет больше масла, чем другие типы двигателей. Причина этого заключается в том, что для двигателя не существует эффективного способа герметизации каждой из областей корпуса отдельно друг от друга, кроме уплотнений. Это приводит к тому, что они постоянно смазываются чрезмерно, что приводит к использованию и сгоранию избыточного количества масла.
1
Плохо: высокие выбросы означают несоответствие через: Alamy
Основная причина, по которой роторный двигатель больше не используется в легковых и грузовых автомобилях, заключается в том, что они не соответствуют действующим правилам. Как пояснялось выше, двигатель рассчитан на сжигание масла и топлива с большей скоростью, чем разрешено правилами. В таблице есть соображения, согласно которым добавление прямого впрыска топлива уменьшит количество выбросов, производимых двигателями, но этого еще не произошло.
Заключительные мысли через: The Motorhood
Роторный двигатель — это удивительный механизм, который отлично работает во всех областях применения. Они чаще всего используются в самолетах и лодках, потому что они очень легкие и с ними легко работать. Пока не будет найден способ уменьшить выбросы, увеличить расход топлива и уменьшить количество масла, необходимого для поддержания их работы, их по-прежнему будут игнорировать в трамваях и грузовиках. Одна хорошая вещь, которую можно увидеть в этом дизайне, это то, что он является фантастическим дополнением к гибридному автомобилю. Роторный двигатель имеет преимущество в размерах при размещении его под капотом с электродвигателем.
