Дизельный двигатель – принцип работы, плюсы и минусы

Содержание

1 Конструкция
2 Пути развития
3 Важность комплектации турбинами
4 Преимущества и недостатки
5 Стоит ли покупать
6 Мифы и заблуждения
7 Симптомы и причины неисправностей
8 Правильная эксплуатация

Давно уже прошли времена, когда в индустрии гражданских автомобилей дизельный двигатель считался во многом компромиссным «меньшим братом» бензиновых моторов.

Благодаря особенностям дизельного топлива, такой тип ДВС имеет ряд очевидных преимуществ.

Сильные стороны настолько явны, что даже отечественные конструкторы ломали голову по внедрению этой технологии.

Сейчас такие моторы имеют Газель Next, УАЗ Патриот. Более того, были попытки установки дизельного двигателя на Ниву. К сожалению, выпуск ограничился небольшими экспортными партиями.

Позитивные факторы позволили дизельному двигателю завоевать популярность в каждом из автомобильных сегментов. Речь идёт о четырехтактной конфигурации, поскольку двухтактный дизельный двигатель не получил широкого применения.

Конструкция

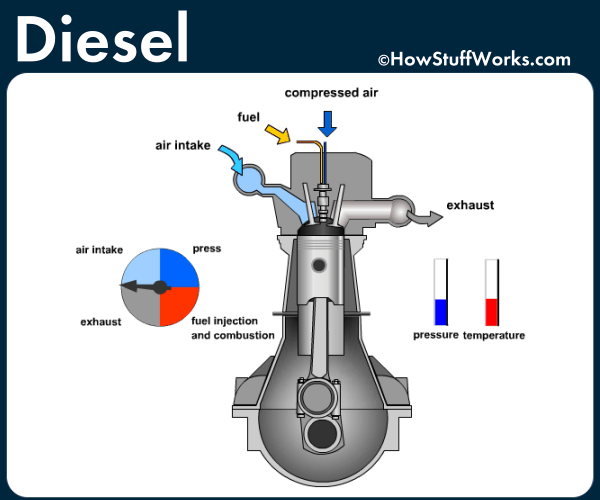

Принцип работы дизельного двигателя заключается в преобразовании возвратно-поступательных движений кривошипно-шатунного механизма в механическую работу.

Способ приготовления и воспламенения топливной смеси – это то, чем отличается дизельный двигатель от бензинового. В камерах сгорания бензиновых моторов, приготовленная заранее топливно-воздушная смесь воспламеняется с помощью подаваемой свечой зажигания искры.

Особенность дизельного двигателя заключается в том, что смесеобразование происходит непосредственно в камере сгорания. Рабочий такт осуществляется путем впрыскивания под огромным давлением дозированной порции топлива. В конце такта сжатия реакция нагретого воздуха с дизтопливом приводит к воспламенению рабочей смеси.

Двухтактный дизельный двигатель имеет более узкую сферу применения.
Использование одноцилиндрового и многоцилиндрового дизелей такого типа имеет ряд конструктивных недостатков:

неэффективную продувку цилиндров;
повышенный расход масла при активном использовании;
залегание поршневых колец в условиях высокотемпературной эксплуатации и прочие.

Двухтактный дизельный двигатель с противоположным размещением поршневой группы имеет высокую первоначальную стоимость и очень сложен в обслуживании. Установка такого агрегата целесообразна лишь на морских судах. В таких условиях, благодаря небольшим габаритам, малой массе и большей мощности при идентичных оборотах и рабочем объеме, двухтактный дизельный двигатель более предпочтителен.

Одноцилиндровый агрегат внутреннего сгорания широко применяется в домашнем хозяйстве в качестве электрогенератора, двигателя для мотоблоков и самоходных шасси.

Такой тип получения энергии налагает определённые условия на устройство дизельного двигателя.

Он не нуждается в бензонасосе, свечах, катушке зажигания, высоковольтных проводах и прочих узлах, жизненно необходимых для нормальной работы бензинового ДВС.

В нагнетании и подачи дизтоплива участвуют: топливный насос высокого давления и форсунки. Для облегчения холодного пуска современные моторы используют свечи накала, которые предварительно подогревают воздух в камере сгорания. Во многих автомобилях в баке устанавливается вспомогательный насос. Задача топливного насоса низкого давления в том, чтобы прокачать топливо от бака к топливной аппаратуре.

Пути развития

Инновации дизельного двигателя заключаются в эволюции топливной аппаратуры. Усилия конструкторов направлены на то, чтобы добиться точного момента впрыска и максимального распыления топлива.

Создание топливного «тумана» и деление процесса впрыска на фазы позволило достигнуть большей экономичности и повышения мощности.

Наиболее архаичные экземпляры имели механический ТНВД и отдельную топливную магистраль к каждой форсунке.

Устройство двигателя и ТА такого типа обладали большой надежностью и ремонтопригодностью.

Дальнейший путь развития заключался в усложнении ТНВД дизельного двигателя. В нем появились изменяемые моменты впрыска, множество датчиков и электронное управление процессами. При этом использовались все те же механические форсунки. В таком типе конструкции давление впрыскиваемого топлива было от 100 до 200 кг/см².

Следующим шагом было внедрение системы Common raіl. В дизельном двигателе появилась топливная рампа, где может поддерживаться давление до 2 тыс. кг/см². ТНВД таких моторов стали значительно проще.

Основная конструктивная сложность заключается в форсунках. Именно с их помощью регулируется момент, давление и количество ступеней впрыска. Форсунки системы аккумуляторного типа очень требовательны к качеству топлива. Завоздушивание такой системы приводит к быстрому выходу из строя ее основных элементов. Дизельный двигатель с Common rail работает тихо, потребляет меньше топлива и имеет большую мощность.

За все это приходится платить меньшим ресурсом и более высокой стоимостью ремонта.

Еще более высокотехнологичной является система с применением насос-форсунок. В ТА такого типа форсунка соединяет в себе функции нагнетания давления и распыления топлива. Параметры дизельного двигателя с насос-форсунками на порядок выше аналоговых систем. Впрочем, как и стоимость обслуживания и требования к качеству топлива.

Важность комплектации турбинами

Большинство современных дизелей комплектуются турбинами.

Турбонаддув – это эффективный способ повысить мощностные характеристики автомобиля.

Благодаря повышенному давлению выхлопных газов, использование турбин в паре с дизельным ДВС заметно повышает приёмистость и уменьшает расход топлива.

Турбина – далеко не самый надёжный агрегат автомобиля. Больше 150 тыс. км они зачастую не ходят. Это, пожалуй, её единственный минус.

Благодаря электронному блоку управления двигателем (ЭБУ), дизельному двигателю доступен чип тюнинг.

Преимущества и недостатки

Существует ряд факторов, которые выгодно отличают дизельные двигатели:

экономичность. КПД в 40% (до 50% с применением турбонаддува) просто недосягаемый показатель для бензинового собрата;
мощность. Практически весь крутящий момент доступен на самых низких оборотах. Турбированный дизельный двигатель не имеет ярко выраженной турбоямы. Такая приёмистость позволяет получить настоящее удовольствие от вождения;
надежность. Пробег самых надежных дизельных двигателей доходит до 700 тыс. км. И все это без ощутимых негативных последствий. Благодаря своей безотказности, дизельные ДВС ставят на спецтехнику и грузовики;

экологичность. В борьбе за сохранность окружающей среды дизельный двигатель превосходит бензиновые моторы. Меньшее количество выбрасываемого СО и использование технологии рециркуляции выхлопных газов (EGR) приносят минимум вреда.

Недостатки:

стоимость. Комплектация, оснащённая дизельным двигателем, будет стоить на 10% больше, чем такая же модель с бензиновым агрегатом;
сложность и дороговизна обслуживания. Узлы ДВС выполнены из более прочных материалов. Сложность устройства двигателя и топливной аппаратуры требует качественных материалов, новейших технологий и большого профессионализма в их изготовлении;
плохая теплоотдача. Большой процент КПД значит то, что при сгорании топлива происходят меньшие потери энергии. Другими словами, выделяется меньше тепла. В зимнее время года эксплуатация дизельного двигателя на короткие расстояния будет негативно сказываться на его ресурсности.

Рассмотренные минусы и плюсы не всегда уравновешивают друг друга. Поэтому вопрос о том, какой из двигателей лучше, будет стоять всегда. Если вы собираетесь стать владельцем такого автомобиля, учтите все особенности его выбора. Именно ваши требования к силовой установке будут тем фактором, который решит что лучше: бензиновый или дизельный двигатель.

Стоит ли покупать

Новые дизельные автомобили – это тот вид приобретения, который будет приносить только радость. Заправляя автомобиль качественным топливом и делая ТО согласно нормативным предписаниям, вы 100% не пожалеете о покупке.

Но стоит учитывать тот факт, что дизельные авто на порядок дороже своих бензиновых аналогов. Вы сможете компенсировать эту разницу и в последующем экономить только тогда, когда будете преодолевать большой километраж. Переплачивать с целью проезжать в год до 10 тыс. км. попросту не целесообразно.

Ситуация с б/у автомобилями немного иная. Несмотря на то, что дизельные двигатели отличаются большим запасом прочности, со временем сложная топливная аппаратура требует к себе повышенного внимания. Цены на запчасти к дизельному двигателю возрастом свыше 10 лет действительно удручающие.

Стоимость ТНВД на бюджетный автомобиль Б класса возрастом 15 лет может повергнуть в шок некоторых автолюбителей. К выбору авто с пробегом свыше 150 тыс. нужно относиться очень серьезно. Перед покупкой лучше сделать комплексную диагностику в специализированном сервисе. Так как низкое качество отечественного дизтоплива очень пагубно сказывается на ресурсе дизельного двигателя.

В этом случаи решить, какому двигателю лучше отдать предпочтение, поможет репутация производителя. К примеру, модель Mercedes-Benz OM602 по праву считается одним из самых надёжных дизельных двигателей в мире. Покупка автомобиля с подобным силовым агрегатом станет выгодным вложением на долгие годы. Многие производители имеют подобные «удачные» модели силовых установок.

Мифы и заблуждения

Несмотря на распространенность автомобилей с дизельным двигателем, в народе до сих пор существуют предрассудки и непонимание. «Тарахтит, зимой не греет, а в большой мороз не заведёшь, летом не едет, а если что-то поломается, так ещё поискать нужно мастера, который за космические деньги отремонтирует всё», – примерно такие слова можно услышать иногда от «опытных» автолюбителей. Всё это отголоски прошлого!

Благодаря современным технологиям, только рокот холостого хода позволяет отличить дизельные двигатели от бензиновых. В движении, когда шум дороги нарастает, разница не ощутима.
Для улучшения запуска и прогрева в холодное время года в современных автомобилях используются различные вспомогательные системы. Ввиду нарастающей популярности, количество сервисов, специализированных на обслуживании дизельного двигателя, постоянно увеличивается.
Бытует мнение, что ДВС работающий на дизеле сложно форсировать. Это верно, если мы говорим о модификациях цилиндропоршневой группы. В то же время чип тюнинг дизельного двигателя – это хороший способ повысить его мощностные характеристики без ухудшения ресурсности.

Стоит помнить о том, что принцип работы дизельного двигателя всецело направлен на достижения экономичности и надёжности. Не стоит требовать от таких ДВС заоблачных динамических показателей.

Симптомы и причины неисправностей

Плохой запуск дизельного двигателя на холодную, и после длительного простоя – означает плохо работающие свечи накала, воздух в системе, обратный клапан стравливает давление топлива, плохая компрессия, разряженный аккумулятор;
повышенная шумность, увеличенный расход и чёрный дым из выхлопной трубы – означает засорение или износ распылителей и форсунок, неправильные углы опережения впрыска, грязный фильтр очистки воздуха;
пропала мощность дизельного двигателя – означает отсутствие компрессии, выход из строя турбины, засорение топливного и воздушного фильтров, некорректные углы опережения впрыска, загрязненный клапан ЕГР;
серый или белый дым из выхлопной, повышенный расход масла – означает трещину ГБЦ или пробитую прокладку ГБЦ (уходит охлаждающая жидкость, а в масле появляется эмульсия), неисправность турбонагнетателя.

Правильная эксплуатация

Неправильная эксплуатация может погубить даже самый надежный мотор.

Продлить ресурс дизельного двигателя, и получать удовольствие от владения автомобилем вам поможет выполнение несложных правил:

дизельные двигатели с турбонаддувом очень требовательны к качеству масла и топлива. Заливайте только то масло, которое соответствует требованиям, установленным для вашего ДВС. Заправляйтесь только на проверенных АЗС;
проводите ТО топливной аппаратуры и системы предпускового подогрева в соответствии с заявленными производителем нормами. В этом случае у вас не возникнет проблем с запуском дизельного двигателя в холодное время года. Эксплуатация агрегата с неправильно работающей форсункой впоследствии может привести к дорогостоящему ремонту ДВС;
после активных поездок турбина нуждается в охлаждении. Не глушите мотор сразу же. Дайте ему поработать некоторое время на холостых оборотах;

избегайте запуска «с толкача». Такой способ оживления мотора может причинить большой вред кривошипно-шатунному механизму вашего ДВС.

Оба типа двигателей имеют не только плюсы, но и минусы. Главная цель автомобиля – соответствовать вашим требованиям, неважно, установлен в нем бензиновый или дизельный двигатель. Что лучше подойдёт вам, зависит только от индивидуальных предпочтений.

Современные инновационные технологии и прогрессивный маркетинг позволяют людям выбирать из автомобилей, которые они могут себе позволить. Нам всё меньше приходится идти на компромисс и жертвовать отдельными параметрами. Особенно эта тенденция заметна в процессе эволюции дизельных автомобилей.

Дизельный двигатель. Устройство и принцип работы.

Время и техника идут вперед, и все больше появляется на дорогах автомобилей, у которых лишь характерное постукивание из-под капота выдает тип установленного мотора.

В данной статье разберем устройство, принцип работы и конструктивные особенности дизельных двигателей.

Особенности дизельного двигателя, такие как экономичность, высокий крутящий момент во всем диапазоне оборотов, делают его предпочтительным вариантом. Современные дизели последних поколений вплотную приблизились к бензиновым моторам по шумности и удельным характеристикам, сохраняя при этом преимущества в экономичности и надежности.

Конструктивные особенности дизельных двигателей

По конструкции дизельный двигатель не отличается от обычного бензинового — те же цилиндры, поршни, шатуны. Правда, клапанные детали существенно усилены, чтобы воспринимать более высокие нагрузки — ведь степень сжатия у него намного выше (19-24 единиц против 9-11 у бензинового двигателя). Именно этим объясняется большой вес и габариты дизельного двигателя в сравнении с бензиновым.

Принципиально отличие заключается в способах формирования топливно-воздушной смеси, ее воспламенения и сгорания. У бензинового мотора смесь образуется во впускной системе, а в цилиндре воспламеняется искрой свечи зажигания. В дизельном двигателе подача топлива и воздуха происходит раздельно. Вначале в цилиндры поступает чистый воздух. В конце сжатия, когда он нагревается до температуры 700-800 градусов цельсия, в камеру сгорания форсунками, под большим давлением (10-30 МПа) впрыскивается топливо, которое почти мгновенно самовоспламеняется.

Самовоспламенение сопровождается резким нарастанием давления в цилиндре — отсюда повышенная шумность и жесткость работы дизеля. Такая организация рабочего процесса позволяет использовать меньше топлива и работать на очень бедных смесях, что определяет более высокую экономичность. Экологические характеристики такого двигателя тоже лучше — при работе на бедных смесях выбросы вредных веществ заметно меньше, чем у бензиновых моторов.

К недостаткам дизельных двигателей обычно относят повышенную шумность и вибрацию, меньшую литровую мощность и трудности холодного пуска. Стоит отметить, что это относится в большей степени к старым конструкциям, а в современных эти проблемы уже не являются столь очевидными.

Дизельные двигатели с непосредственным впрыском

Существует несколько типов дизельных двигателей, различие между которыми заключено в конструкции камеры сгорания. В дизелях с неразделенной камерой сгорания — их называю дизелями с непосредственным впрыском — топливо впрыскивается в надпоршневое пространство, а камера сгорания выполнена в поршне.

До недавнего времени непосредственный впрыск применялся в основном на низкооборотных двигателях большого рабочего объема. Это было связано с трудностями организации процесса сгорания, а также повышенными шумом и вибрацией.

В последние годы благодаря внедрению топливных насосов высокого давления (ТНВД) с электронным управлением, двухступенчатого впрыска топлива и оптимизации процесса сгорания удалось добиться устойчивой работы дизеля с неразделенной камерой сгорания на оборотах до 4500 об/мин, улучшить его экономичность, снизить шум и вибрацию.

Дизельные двигатели с раздельной камерой сгорания

Наиболее распространенным на легковых автомобилях пока является другой тип дизельного мотора — с раздельной камерой сгорания. В них впрыск топлива осуществляется не в цилиндр, а в дополнительную камеру. Обычно применяется вихревая камера, выполненная в головке блока цилиндров и соединенная с цилиндром специальным каналом так, чтобы при сжатии воздух, попадая в вихревую камеру, интенсивно закручивался, что значительно улучшает процесс самовоспламенения и смесеобразования. Самовоспламенение в этом случае начинается в вихревой камере, а затем продолжается в основной камере сгорания.

При раздельной камере сгорания снижается темп нарастания давления в цилиндре, что способствует снижению шумности и повышению максимальных оборотов. Вихрекамерные двигатели составляют подавляющее большинство среди устанавливаемых на легковые автомобили и джипы (около 90 %).

Устройство топливной система дизельного двигателя

Важнейшей системой дизеля, определяющей надежность и эффективность его работы, является система топливоподачи. Основная ее функция — подача строго определенного количества топлива в заданный момент и с заданным давлением. Высокое давление топлива и требования к точности делают топливную систему сложной и дорогой.

Главными элементами топливной системы дизеля являются: топливный насос высокого давления (ТНВД), форсунки и топливный фильтр.

ТНВД — топливный насос высокого давления.

ТНВД предназначен для подачи топлива к форсункам по строго определенной программе, в зависимости от режима работы двигателя и управляющих действий водителя. По своей сути современный всережимный ТНВД совмещает в себе функции сложной системы автоматического управления двигателем и главного исполнительного механизма, отрабатывающего команды шофера.

Нажимая педаль газа, водитель не увеличивает непосредственно подачу топлива, а лишь меняет программу работы регуляторов, которые уже сами изменяют подачу по строго определенным зависимостям от числа оборотов, давления наддува, положения рычага регулятора и т. п. На современных внедорожниках обычно применяются ТНВД распределительного типа.

ТНВД распределительного типа. Насосы этого типа получили широкое распространение на легковых дизелях. Они компактны, отличаются высокой равномерностью подачи топлива по цилиндрам и отличной работой на высоких оборотах благодаря быстродействию регуляторов. В то же время эти насосы предъявляют очень высокие требования к чистоте и качеству дизтоплива: ведь все их детали смазываются топливом, а зазоры в прецизионных элементах очень малы.

Форсунки дизеля.

Другим важным элементом топливной системы является форсунка. Она вместе с ТНВД обеспечивает подачу строго дозированного количества топлива в камеру сгорания. Регулировка давления открытия форсунки определяет рабочее давление в топливной системе, а тип распылителя определяет форму факела топлива, которая имеет важное значение для процесса самовоспламенения и сгорания. Применяются обычно форсунки двух типов: со шрифтовым или многодырчатым распределителем.

Форсунка на двигателе работает в очень тяжелых условиях: игла распылителя совершает возвратно-поступательные движения с частотой в половину меньшей, чем обороты двигателя, и при этом распылитель непосредственно контактирует с камерой сгорания. Поэтому распылитель форсунки изготавливается из жаропрочных материалов с особой точностью и является прецизионным элементом.

Топливные фильтры дизеля.

Топливный фильтр, несмотря на его простоту, является важнейшим элементом дизельного мотора. Его параметры, такие, как тонкость фильтрации, пропускная способность, должны строго соответствовать определенному типу двигателя. Одной из его функций является отделение и удаление воды, для чего обычно служит нижняя сливная пробка. На верхней части корпуса фильтра часто установлен насос ручной подкачки для удаления воздуха из топливной системы.

Иногда устанавливается система электроподогрева топливного фильтра, позволяющая несколько облегчить запуск двигателя, предотвращающая забивание фильтра парафинами, образующимися при кристаллизации дизтоплива в зимних условиях.

Как происходит запуск дизельного двигателя?

Холодный пуск дизеля обеспечивает система предпускового подогрева. Для этого в камеры сгорания вставлены электрические нагревательные элементы — свечи накаливания. При включении зажигания свечи за несколько секунд разогреваются до 800-900* С, обеспечивая тем самым подогрев воздуха в камере сгорания и облегчая самовоспламенение топлива.

Электропитание со свечи снимается автоматически, но не сразу, а через 15-25 секунд после запуска, чтобы обеспечить устойчивую работу непрогретого двигателя. Современные системы предпускового подогрева обеспечивают легкий пуск исправного дизеля до температуры 25-30оС, разумеется, при условии соответствия сезону масла и дизтоплива.

Турбонаддув дизельного двигателя

Эффективным средством повышения мощности и гибкости работы дизеля является турбонаддув. Он позволяет подать в цилиндры дополнительное количество воздуха и соответственно увеличить подачу топлива на рабочем цикле, в результате чего увеличивается мощность двигателя. Давление выхлопных газов дизеля в 1,5-2 раза выше, чем у бензинового мотора, что позволяет турбокомпрессору обеспечить эффективный наддув с самых низких оборотов, избежав свойственного бензиновым турбомоторам провала — «турбоямы».

Система Common-Rail

Пример двигателя: Nissan YD22DDTi

Компьютерное управление подачей топлива позволило впрыскивать его в камеру сгорания цилиндра двумя точно дозированными порциями. Сначала поступает крохотная, всего около миллиграмма, доза, которая при сгорании повышает температуру в камере, а следом идет главный «заряд». Для дизеля — двигателя с воспламенением топлива от сжатия — это очень важно, так как при этом давление в камере сгорания нарастает более плавно, без «рывка». Вследствие этого мотор работает мягче и менее шумно.

В результате в дизелях с системой Common-Rail расход топлива двигателем сокращается примерно на 20%, а крутящий момент на малых оборотах коленвала возрастает на 25%. Также уменьшается содержание в выхлопе сажи и снижается шумность работы мотора.

Специалисты автотехцентра Nissan имеют богатый опыт диагностики и ремонта дизельныйх двигателей и ТНВД.

Звоните и приезжайте — 8 (912) 220-85-27

← Двигатель с турбонаддувом. Плюсы и минусы на бензиновых и дизельных двигателях | Компрессия и степень сжатия двигателя. Какая должна быть? →

Как работают дизельные двигатели?

Криса Вудфорда. Последнее обновление: 20 октября 2021 г.

Вы когда-нибудь с изумлением смотрели, как гигантский грузовик медленно ползет в гору? Возможно нет! Такие вещи случаются каждый день. Но остановись и подумай момент о том, что происходит — как огромный, тяжелый груз систематически преодолевать подавляющую силу гравитации, используя не более чем несколько чашек грязной жидкости (иными словами, топлива) — и, согласитесь, то, что вы видите, весьма примечательно. Дизельные двигатели — это сила наших самых больших машин — грузовиков, поезда, корабли и подводные лодки. На первый взгляд, они аналогичны обычным бензиновым (бензиновым) двигателям, но генерируют большую мощность, более эффективно, работая немного по-другому. давайте возьмем пристальный взгляд!

Фото: Дизельные двигатели (такие, как в этом железнодорожном локомотиве) идеально подходят для буксировки тяжелых поездов. Это прекрасно сохранившийся (и тщательно отполированный!) вагон British Rail Class 55 («Deltic»), номер 55022, именуемый Royal Scots Grey, датируемый 1960 годом. Дизельный двигатель Napier Deltic, который приводит его в действие.

Содержание

Что такое дизельный двигатель?
Чем дизельный двигатель отличается от бензинового?
- Четырехтактные двигатели
- Двухтактные двигатели
Что делает дизельный двигатель более эффективным?
Чем отличается дизельное топливо?
Преимущества и недостатки дизельных двигателей
Кто изобрел дизельный двигатель?
Узнать больше

Что такое дизельный двигатель?

Как и бензиновый двигатель, дизельный двигатель относится к типу двигателей внутреннего сгорания. Горение — это еще одно слово для обозначения горения, и внутреннее означает внутри, поэтому двигатель внутреннего сгорания — это просто двигатель, в котором топливо сгорает внутри основной части двигателя (цилиндры) где производится мощность.

Это сильно отличается от внешнего двигатель внутреннего сгорания, такой как те, которые использовались старомодными паровыми локомотивы. В паровой машине есть большой огонь на одном конце котел, нагревающий воду для получения пара. Пар стекает долго трубки к цилиндру на противоположном конце котла, куда он толкает поршень назад и вперед, чтобы двигать колеса. Это внешний сгорание, потому что огонь находится вне цилиндра (действительно, обычно 6-7 метров или 20-30 футов). В бензиновом или дизельном двигателе топливо горит внутри самих цилиндров. Отходы внутреннего сгорания гораздо меньше энергии, потому что тепло не должно течь откуда производится в цилиндр: все происходит в том же место. Вот почему двигатели внутреннего сгорания более эффективны. чем двигатели внешнего сгорания (они производят больше энергии от одинаковый объем топлива).

Фото: Типичный дизельный двигатель (от пожарной машины) производства Detroit Diesel Corporation (DDC). Фото Хуана Антуана Кинга предоставлено ВМС США и Викисклад.

Чем дизельный двигатель отличается от бензинового?

Бензиновые и дизельные двигатели работают за счет внутреннего сгорания, но в немного разными способами. В бензиновом двигателе топливо и воздух вводят в небольшие металлические цилиндры. Поршень сжимается (сжимается) смесь, делающую ее взрывоопасной, и небольшая электрическая искра от свеча зажигания поджигает его. Это заставляет смесь взрываться, генерируя энергию, которая толкает поршень вниз по цилиндру и (через коленчатый вал и шестерни) поворачивает колеса. Ты можешь читать подробнее об этом и посмотрите простую анимацию того, как это работает в нашем статья про автомобильные двигатели.

Дизельные двигатели аналогичны, но проще. Сначала воздух попадает в цилиндр и поршень сжимают его — но гораздо больше, чем в бензиновый двигатель. В бензиновом двигателе топливно-воздушная смесь сжимается примерно до десятой части своего первоначального объема. Но на дизеле двигателем воздух сжимается от 14 до 25 раз. [1] Если вы когда-нибудь накачивали велосипедную шину, то чувствовали, как насос тем горячее в ваших руках, чем дольше вы его использовали. Это потому что при сжатии газа выделяется тепло. Представьте себе, сколько тепла создается за счет нагнетания воздуха в пространство, в 14–25 раз меньшее, чем обычно занимает. Бывает так жарко, что воздух становится действительно горячие — обычно не менее 500°C (1000°F), а иногда и очень жарче. Когда воздух сжимается, туман топлива распыляется в цилиндр обычно (в современном двигателе) электронным система впрыска топлива, которая работает немного как сложный аэрозоль Можно. (Количество впрыскиваемого топлива варьируется в зависимости от мощности водитель хочет, чтобы двигатель производил.) Воздух настолько горячий, что топливо мгновенно воспламеняется и взрывается без искры затыкать. Этот управляемый взрыв заставляет поршень выталкиваться из цилиндр, производящий энергию, приводящую в движение транспортное средство или машину. на котором установлен двигатель. Когда поршень возвращается в цилиндр, выхлопные газы выталкиваются через выпускной клапан и этот процесс повторяется сотни или тысячи раз в минута!

Что делает дизельный двигатель более эффективным?

Фото: Типовой дизельный двигатель проходит испытания в лабораторных условиях. Фотография Пэта Коркери предоставлена Министерством энергетики США/Национальной лабораторией возобновляемых источников энергии (DOE/NREL).

Дизельные двигатели почти в два раза эффективнее бензиновых двигателей — примерно на 40–45 %. в лучшем случае эффективен. [2] Проще говоря, это означает, что вы можете проехать гораздо дальше на том же количестве топлива. (или получить больше миль за ваши деньги). Есть несколько причин для это. Во-первых, они сильнее сжимаются и работают при более высоких температурах. Фундаментальная теория работы тепловых двигателей, известный как правило Карно, говорит нам, что КПД двигателя зависит на высоких и низких температурах, между которыми он работает. Дизельный двигатель, который работает при большей разнице температур (более высокая самая высокая температура или самая низкая более низкая температура) более эффективны. Во-вторых, отсутствие системы зажигания от свечи зажигания делает более простая конструкция, которая может легко сжимать воздух намного сильнее — и это заставляет топливо сгорать горячее и полнее, высвобождая больше энергии. Еще одна экономия эффективности слишком. В бензиновом двигателе, работающем не на полную мощность, нужно подавать больше топлива (или меньше воздуха) в цилиндр, чтобы он работал; дизельные двигатели не имеют этой проблемы, поэтому им нужно меньше топлива, когда они работают на меньшей мощности. Еще одним важным фактором является то, что дизельное топливо несет немного больше энергии на галлон, чем бензин потому что молекулы, из которых он сделан, имеют больше энергии, запирающей их атомов вместе (другими словами, дизель имеет более высокую плотность энергии, чем бензин). Дизель тоже лучше смазка, чем бензин, поэтому дизельный двигатель естественно будет работать с меньшим трением.

Чем отличается дизельное топливо?

Дизель и бензин совершенно разные. Вы будете знать это, если вы когда-либо слышал ужасные истории о людях, которые заправили свою машину или грузовик с неподходящим топливом! По сути дизель это более низкокачественный, менее очищенный продукт нефти, полученный из более тяжелой углеводороды (молекулы, построенные из большего количества углерода и водорода атомы). Сырые дизельные двигатели без сложного впрыска топлива Теоретически системы могут работать практически на любом углеводородном топливе. популярности биодизеля (разновидность биотоплива, изготовленного, в частности, из вещи, отработанное растительное масло). Изобретатель дизельного двигателя, Рудольф Дизель успешно запускал свои ранние двигатели на арахисовом масле и думал, что его двигатель сделает людям одолжение, освободив их от зависимость от топлива, такого как уголь и бензин, и централизованного источники силы. [3] Если бы он только знал!

Фото: Смазка будет путешествовать: Джошуа и Кайя Тикелл, пара защитники окружающей среды, используйте этот трейлер (Green Grease Machine) для производства биодизельного топлива для своего фургона (прикрепленного к передней части) из отходов кулинарного масла, выбрасываемых ресторанами быстрого питания. Топливо стоит впечатляющие 0,80 доллара за галлон. Фото Уоррена Гретца предоставлено США. Министерство энергетики/Национальная лаборатория возобновляемых источников энергии (DOE/NREL).

Преимущества и недостатки дизельных двигателей

Дизели являются наиболее универсальными двигателями, работающими на топливе, из распространенных на сегодняшний день. можно найти во всем, от поездов и подъемных кранов до бульдозеров и подводные лодки. По сравнению с бензиновыми двигателями они проще, эффективнее и экономичнее. Они также безопаснее, потому что дизельного топлива меньше. летуч, а его пары менее взрывоопасны, чем бензин. В отличие от бензиновых двигателей, они особенно хороши для перемещения больших грузов на низких скоростях, поэтому они идеально подходят для использования в грузовые суда, грузовые автомобили, автобусы и локомотивы. Более высокое сжатие означает, что детали дизельного двигателя должны выдерживать гораздо большую напряжения и деформации, чем в бензиновом двигателе. Вот почему дизелям нужно быть мощнее и тяжелее и зачем, на долго время они использовались только для питания больших транспортных средств и машин. Пока это может показаться недостатком, значит дизельные двигатели обычно более надежные и служат намного дольше, чем бензиновые двигатели.

Фото: Дизельные двигатели используются не только в транспортных средствах: эти огромные стационарные дизельные двигатели вырабатывают электроэнергию на электростанции на Остров Сан-Клементе. Фото Уоррена Гретца предоставлено США. Министерство энергетики/Национальная лаборатория возобновляемых источников энергии (DOE/NREL).

Загрязнение является одним из самых больших недостатков дизельных двигателей: они производят смесь загрязняющих веществ, включая оксиды азота, окись углерода, углеводороды и частицы сажи, которые загрязняют и опасны для здоровья. Теоретически дизели более эффективны, поэтому они должны использовать меньше топлива, производить меньше выбросов углекислого газа (CO2) и меньше способствуют глобальному потеплению. На практике ведутся споры о том, так ли это на самом деле. Некоторые лабораторные эксперименты показали средние выбросы дизельных двигателей. лишь немного ниже, чем у бензиновых двигателей, хотя производители настаивают на том, что если аналогичные дизельные и бензиновые автомобили по сравнению, дизели действительно выходят лучше. Другие недавние исследования показывают, что даже новые дизельные автомобили сильно загрязняют окружающую среду. Европейское агентство по окружающей среде, например, отмечает, что даже типичный «чистый» дизельный автомобиль который соответствует нормам выбросов ЕВРО 6, производит примерно в 10 раз больше азота оксидное загрязнение, как у сопоставимого бензинового автомобиля. [4] А выбросы CO2? По данным Британского общества автопроизводителей и Трейдеры: «Автомобили с дизельным двигателем внесли огромный вклад в сокращение выбросов CO2. С 2002 года покупатели, выбирающие дизельное топливо, предотвратили попадание в атмосферу почти 3 миллионов тонн CO2». Дизельные двигатели, как правило, изначально стоят дороже, чем бензиновые двигатели, хотя их более низкие эксплуатационные расходы и более длительный срок службы обычно компенсирует это. Несмотря на это, покупатели автомобилей больше не кажутся убежденными: с тех пор продажи значительно упали. скандал с выбросами Volkswagen в 2015 году, когда немецкий автопроизводитель исказил данные о выбросах своих дизельных автомобилей, чтобы они казались меньшими. загрязняющий.

Нет никаких сомнений в том, что дизельные двигатели будут по-прежнему использоваться в тяжелых транспортных средствах — грузовиках, автобусы, корабли и железнодорожные локомотивы — все они зависят от них, но их будущее в автомобилях и более легких транспортных средствах становится все более неопределенным. Стремление к использованию электромобилей дало мощный толчок к тому, чтобы бензиновые двигатели стали легче, экономичнее и меньше загрязняли окружающую среду, и эти усовершенствованные газовые двигатели подрывают некоторые предполагаемые преимущества использования дизелей в автомобилях. В условиях растущей конкуренции между доступными электромобилями и улучшенными бензиновые автомобили, дизели могут оказаться вообще вытесненными. Опять же сами дизеля постоянно развиваются; в 2011 году Министерство энергетики США предсказало, что будущие двигатели могут повысить эффективность с сегодняшних 40 процентов до 60 процентов и более. Если это произойдет, дизель может остаться соперник в небольших транспортных средствах на многие годы вперед, особенно если их выбросы сажи можно правильно решить.

Кто изобрел дизельный двигатель?

Неудивительно, что это был немецкий инженер Рудольф Дизель (1858–1913). Вот, вкратце, история:

1861: французский инженер Альфонс Бо де Роша (1815–1893) излагает основную теорию четырехтактного двигателя и подает патент на эту идею 16 февраля 1862 года, но ему это не удается. собрать рабочую машину.
1876: Немецкий инженер Николаус Отто (1832–1891) создает первый успешный четырехтактный двигатель внутреннего сгорания.
1878: шотландец Дугалд Клерк (1854–1932) разрабатывает двухтактный двигатель.
1880: 22 года, Рудольф Дизель переходит на работу к инженеру-холодильнику Карлу фон Линде (1842–1934), где он узнает о термодинамике (наука того, как движется тепло) и как работают двигатели.
1890: Дизель придумал, как улучшить двигатель внутреннего сгорания двигатель, использующий более высокое давление и температуру, для которого не требуется свеча зажигания.
1892: Дизель начинает патентовать свои идеи, чтобы другие не могли ими воспользоваться.
Изображение: Оригинальный двигатель внутреннего сгорания Рудольфа Дизеля, как он нарисовал его в своем патенте 1895 года. Цилиндр (1) находится вверху. 2) «Плунжер» (как называл его Дизель) прикреплен кривошипом и шатуном (3) к маховику (4). Шестерня, приводимая в движение маховиком (5), соединена с центробежным регулятором (6), который поддерживает постоянную скорость вращения двигателя (отключая подачу топлива, если двигатель работает слишком быстро, затем снова включая его, когда двигатель снова замедляется). Изображение предоставлено Управлением по патентам и товарным знакам США (цвета и нумерация добавлены нами для упрощения объяснения). Вы можете прочитать больше в Патент США № 542 846: Способ и устройство для преобразования тепла в работу Рудольфа Дизеля.
1893: Дизель строит огромный стационарный двигатель, который работает в течение одной минуты самостоятельно. власти, 17 февраля 1894 года.
1895: Патент на дизельный двигатель выдан в США 16 июля 1895 года.
1898: С помощью Дизеля в завод Адольфа Буша в Сент-Луисе, штат Миссури, США. (1839–1913), пивовар пива Budweiser.
1899: На заводе Diesel в Аугсбурге начинается производство дизельных двигателей. Дизель начинает лицензировать свои идеи другим фирмам и вскоре становится очень богатый.
1903: Petit Pierre, одно из первых дизельных судов, начинает работу на канале Марна-Рейн во Франции.
1912: MS Selandia, первое океанское дизельное судно, совершает свой первый рейс.
1913: Дизель умирает при загадочных обстоятельствах, по-видимому, выпав за борт корабля «Дрезден» во время путешествия из Лондона, Англия, в Германию. Ходят слухи, что он был убит или покончил жизнь самоубийством, но ничего не известно. доказано.
1931: Клесси Камминс, основатель Cummins Engine Co., строит один из первых успешных автомобилей с дизельным двигателем и демонстрирует его эффективность, проехав на нем из Индианаполиса в Нью-Йорк всего за 1,39 доллара.топлива.
1931: Компания Caterpillar произвела революцию в сельском хозяйстве, представив Diesel Sixty, свой первый гусеничный трактор с дизельным двигателем, созданный на базе популярной модели Caterpillar Sixty.
1936: Mercedes представляет 260D, один из первых серийных легковых автомобилей с дизельным двигателем. остается в производстве до 1940 года. В течение следующих четырех десятилетий Mercedes продает почти два миллиона автомобилей с дизельным двигателем.
1939: General Motors представляет свой EMD FT, мощный дизель-электрический локомотив, и отправляет первый из них (номер 103) в годичное путешествие, чтобы продемонстрировать его ценность. Несомненно доказывая превосходство дизеля, это звучит похоронным звоном для паровозов.
1970-е годы: глобальный топливный кризис возродил интерес к использованию в автомобилях небольших эффективных дизельных двигателей.
1987: Всемирно известный корабль Queen Elizabeth 2 (QE2) был переоборудован девятью дизель-электрическими двигателями (каждый размером с двухэтажный автобус), что делало его самым мощным торговым судном с дизельным двигателем в то время.
2000: Peugeot представляет первые в мире сажевые фильтры (PF) для дизельных двигателей модели 607, заявляющие о снижении выбросов сажи на 99 процентов.
2015: Volkswagen втянут в огромный глобальный скандал из-за систематического мошенничества с тестами на выбросы дизельных двигателей. Продажи дизельных автомобилей резко упали впервые за много лет.
2017: Volvo становится первым крупным автопроизводителем, отказавшимся от бензиновых и дизельных двигателей. с 2019 года все новые автомобили будут гибридными или полностью электрическими.

Узнайте больше

На этом сайте

Биотопливо
Карбюраторы
Электрические и гибридные автомобили
Двигатели (общий обзор тепловых двигателей)
Бензиновые автомобильные двигатели
История автомобилей

На других сайтах

Форум дизельных технологий: отраслевая организация, продвигающая более чистые и эффективные дизельные двигатели.

Книги

Для читателей старшего возраста

Справочник по дизельным двигателям Клауса Молленхауэра, Гельмута Чоке (ред.). Springer, 2010. Обширный сборник научных статей, посвященных истории и эксплуатации всех видов дизельных двигателей.
Два основных двигателя глобализации: история и влияние дизельных двигателей и газовых турбин, Вацлав Смил. MIT Press, 2010. Увлекательный социальный анализ влияния дизельного двигателя на нашу жизнь.
Биодизель: рост экономики новой энергии, Грег Пал. Chelsea Green, 2008. Всемирный обзор биодизеля, включая его историю, будущее и воздействие на окружающую среду.
Дизельный двигатель Дэниела Дж. Холта (ред.). Общество автомобильных инженеров, 2004 г. Сборник технических документов, освещающих последние тенденции и разработки в области проектирования двигателей.
Справочник по дизельным двигателям Бернарда Чаллена и Родики Баранеску. Butterworth-Heinemann, 1999. Подробное, хорошо иллюстрированное руководство по всем видам дизельных двигателей и их применению, охватывающее как дорожные, так и морские транспортные средства.
Дизель: Человек и двигатель Мортона Гроссера. Дэвид и Чарльз, 1978 г. Если вы ищете простую биографию Дизеля, эта очень читаемая старая книга стоит поискать; довольно легко найти б/у. Первая часть представляет собой хронологический отчет о том, как Дизель разработал свой двигатель, в основном благодаря одержимости стремлением превзойти эффективность бензина и пара. Последние несколько глав (о состоянии мирового производства дизельного топлива) крайне устарели и их не стоит читать, но первые три четверти книги остаются совершенно актуальными.

Для младших читателей

Car Science by Richard Hammond. DK, 2007. Это лучше всего подходит для детей в возрасте 9–12 лет, но будет интересно и читателям постарше. (Я работал одним из консультантов и авторов этой книги и очень рекомендую ее.)

Статьи

Великобритания может запретить продажу бензиновых и дизельных автомобилей через 12 лет, сообщает Shapps by Jasper Jolly. The Guardian, 12 февраля 2020 г. Британское правительство предполагает, что оно может полностью запретить двигатели внутреннего сгорания чуть более чем через десять лет.
Тесты на выбросы «невозможно обмануть» показывают, что почти все новые дизели все еще грязные Дэмиан Кэррингтон, The Guardian, 6 июня 2018 г. Новое исследование предполагает, что дизельные двигатели в подавляющем большинстве виноваты в загрязнении воздуха в городах.
Насколько токсичен ваш выхлоп автомобиля? Том де Кастелла, BBC News, 17 октября 2017 г. Почему современные дизели грязнее, чем вы думаете, и почему европейские системы контроля выбросов, основанные на нереалистичных лабораторных тестах, не смогли сделать их такими чистыми, как мы ожидаем.
По мере того, как скандал с выбросами расширяется, будущее дизельных двигателей в Европе выглядит шатким, Джек Юинг. Нью-Йорк Таймс. 25 июля 2017. Дизельные двигатели могут стать самыми большими жертвами скандала с Volkswagen.
Дизельный двигатель на 120 Вацлава Смила. IEEE Спектр. 23 января 2017 г. Почему дизельные двигатели никуда не денутся.
Как двигатель Рудольфа Дизеля изменил мир, Тим Харфорд, BBC News, 19 декабря 2016 г. Краткий отчет о жизни Дизеля (и неоднозначной смерти).
Грязная правда о «Чистом дизеле» Тараса Греско. Нью-Йорк Таймс. Почему наша любовь к дизелям так ужасно испортилась?
Затемнение будущего дизельного топлива в автомобилях, Конрад де Энлль. Нью-Йорк Таймс. 8 декабря 2015 г. Есть ли будущее у дизеля в легковых автомобилях?
Дизельные автомобили: не пора ли перейти на более чистое топливо? Ричард Андерсон, BBC News, 16 июля 2015 г. С точки зрения загрязнения и выбросов дизельные двигатели кажутся вредными для окружающей среды.
Argonne Labs моделирует дизельный двигатель Филипа Э. Росса. IEEE Спектр. 2 октября 2014 г. Почему для моделирования того, что происходит внутри двигателя, нужен один из самых мощных в мире суперкомпьютеров?
Являются ли газовые двигатели более эффективными, чем дизельные? Рекс Рой, Popular Mechanics, 22 ноября 2010 г.

Технические ссылки

Рациональный тепловой двигатель Дизеля: лекция Рудольфа Дизеля. Издательство Progressive Age Publishing, 1897. Эта захватывающая стенограмма — отличное место для более глубокого технического понимания научных и инженерных мотивов Дизеля. Он точно описывает, чего он пытался достичь и как он это делал, кратко документирует историю своих экспериментов на сегодняшний день и включает некоторые сторонние тесты, подтверждающие эффективность его двигателя.

Патенты

Патент США № 542,846: Метод и устройство для преобразования тепла в работу Рудольфа Дизеля, 16 июля 1895 г. Оригинальный дизельный двигатель, описанный самим изобретателем в одном из первых патентов.
Патент США № 542846: Двигатель внутреннего сгорания Рудольфа Дизеля, 9 августа 1898 г. Усовершенствованная версия двигателя Дизеля, описанная в чуть более позднем патенте.

Каталожные номера

↑ Вы увидите множество вариантов этой цифры. В современной дизельной технологии: дизельные двигатели (Cengage, 2009 г.)., стр. 48), Шон Беннет цитирует 14–24 с типичным значением 16/17.
↑ Это явно спорный вопрос, в зависимости от того, какие двигатели ты сравниваешь. В статье Википедии есть общее обсуждение В КПД двигателя.
↑ Арахисовое масло упоминается во многих источниках, в том числе «Как двигатель Рудольфа Дизеля изменил мир» Тима Харфорда, BBC News, 19 декабря 2016 г. Краткое изложение собственных мыслей Дизеля о децентрализации см. см. Рациональный тепловой двигатель Дизеля: лекция, Progressive Publishing, 189.7, с.18.
↑ [PDF] Качество воздуха в Отчет Европа — 2016 г., Европейское агентство по окружающей среде, Отчет ЕАОС № 28/2016, стр. 45.
