Принцип работы блокировки дифференциала: Описание и принцип работы блокировки Val-racing

Устройство и принцип работы блокировки ДАК

Дифференциал Автоматический Красикова предназначен для работы в трансмиссиях любых колёсных транспортных средств, на различных дорогах и бездорожье, во всёх диапазонах скоростей и нагрузок, предусмотренных автопроизводителем.

Кинематическая схема ДАКа аналогична схеме классического дифференциала. ДАК планетарный механизм, роль сателлитов в котором играют шариковые цепочки.

При равномерном движении, когда в ДАКе присутствует относительное равновесие сил, шариковая цепочка свободно перемещается вдоль каналов и как сателлит перераспределяет мощность (N=M*w) поровну между колесами. Автомобиль маневрирует, как со свободным дифференциалом. В отличие от дифференциала повышенного трения в этом режиме ДАК не создает сопротивления повороту.

При нарушении равенства сил (разные коэффициенты сопротивления на колесах, резкий разгон или торможение двигателем), шариковая цепочка нагружается, соотношение реакций сил в поворотном канале становится таким, что цепочка запирается. Дифференциал блокируется. Принцип блокировки подобен принципу самоторможения червячной передачи. Чем больше нагружаем, тем больше запирается ДАК.

ДАК реагирует не на разницу скоростей вращения колес, как другие самоблоки LSD, а на разницу моментов (нагрузок) на ведущих колесах и тяги двигателя.

Почему ДАК в одну сторону блокируется на 100%, а в обратную сторону на 90%?

Когда наклон винтовых канавок шнеков направлен в разные стороны по ходу движения автомобиля (рис. — вращение корпуса сверху вниз), нагружается ВСЯ шариковая цепочка, которая запирается в поворотном канале.

Когда наклон винтовых канавок шнеков направлен навстречу (рис. — вращение корпуса снизу вверх), в большей степени нагружается ЧАСТЬ цепочки, непосредственно контактирующая со шнеками.

Другая часть цепочки, контактирующая с поворотными каналами, остается недогруженной. Составляющая сил, которая запирает шариковую цепочку в поворотном канале, недостаточна для блокирования дифференциала. Необходимо догрузить «слабое» колесо внешним воздействием. Слабым колесом назовем, колесо которое имеет меньший коэффициент сопротивления. Сильным колесом назовем, колесо которое имеет больший коэффициент сопротивления.

90%-цифра условная, она означает лишь то, что для создания условий блокирования необходима внешняя нагрузка на слабом колесе. Но при этом в заблокированном состоянии ДАК передает 100% нагрузки на сильное колесо. Это главное отличие ДАКа от дифференциалов повышенного трения, где момент на сильное колесо передается в той степени, в которой способны держать его пары трения.

ДАК — автоматическая система с обратной связью, его реакция на изменение дорожных условий мгновенна (реакция на изменение момента на колесе, а не скорость вращения). Автомобиль, оснащенный дифференциалом ДАК, приобретает курсовую устойчивость на скользкой поверхности.

Проходимость, устойчивость и вездеходность автомобиля существенно увеличивается.

Кинематическая схема блокировки дифференциала ДАК

1. Фланец шестерни главной передачи.
2. Корпус дифференциала.
3. Полуоси транспортного средства.
4. Полуосевые элементы.
5. Канал для прохождения шариков.
6. Тела качения — шарики.

ДАК состоит из корпуса 2, с расположенными в центре двумя цилиндрическими полуосевыми элементами (шнеками) 4 торцами соприкасающимися друг с другом. На поверхностях полуосевых элементов выполнены винтовые канавки, на одном шнеке правого, на другом левого направления вращения. В корпусе 2 продольно оси его вращения выполнены парные параллельные отверстия 5 близко расположенные друг к другу, равные диаметру применяемого шарика. Концы этих отверстий, соединены между собой, образуют замкнутый канал, который заполняется шариками 6.

Замкнутая цепочка из шариков 6, если убрать полуосевые элементы 4, может перемещаться в канале 5 совершенно свободно, без помех.

Цепочка шариков в канале представляет собой шестерню овальной формы — сателит, зубьями которой являются шарики.

Одна ветвь канала 5, расположенная ближе к оси вращения полуосевых элементов 4, вскрыта для погружения шариков в винтовые канавки полуосевых элементов. Замкнутая цепочка шариков соединяет оба полуосевых элемента в единую кинематическую схему.

Вращая корпус 2, мы передаём мощность, через цепочку шариков 6 на винтовые канавки полуосевых элементов 4, а они, через полуоси 3, на колёса транспортного средства.

Если начнём поворачивать полуосевые элементы 4 через полуоси в противоположном направлении, то цепочка шариков 6 придёт в движение, разрешая полуосевым элементам 4 легко и свободно поворачиваться. В этом случае ДАК работает как обычный дифференциал.

Источник dak4x4.com

Что такое дифференциал и для чего нужны блокировки — 4V6.ru

Дифференциал — это механическое устройство, которое передает крутящий момент с одного источника на два независимых потребителя таким образом, что угловые скорости вращения источника и обоих потребителей могут быть разными относительно друг друга. Такая передача момента возможна благодаря применению так называемого планетарного механизма. В автомобилестроении, дифференциал является одной из ключевых деталей трансмиссии. В первую очередь он служит для передачи момента от коробки передач к колёсам ведущего моста.         Почему для этого нужен дифференциал ? В любом повороте, путь колеса оси, двигающегося по короткому (внутреннему) радиусу, меньше, чем путь другого колеса той же оси, которое проходит по длинному (внешнему) радиусу. В результате этого, угловая скорость вращения внутреннего колёса должна быть меньше угловой скорости вращения внешнего колеса. В случае с не ведущим мостом, выполнить это условие достаточно просто, так как оба колеса могут не быть связанными друг с другом и вращаться независимо. Но если мост ведущий, то необходимо передавать крутящий момент одновременно на оба колеса (если передавать момент только на одно колесо, то возможность управления автомобилем по современным понятиям будет очень плохой). При жесткой же связи колёс ведущего моста и передачи момента на единую ось обоих колёс, автомобиль не мог бы нормально поворачивать, так как колеса, имея равную угловую скорость, стремились бы пройти один и тот же путь в повороте. Дифференциал позволяет решить эту проблему: он передаёт крутящий момент на раздельные оси обоих колёс (полуоси) через свой планетарный механизм с любым соотношением угловых скоростей вращения полуосей. В результате этого, автомобиль может нормально двигаться и управляться как на прямом пути, так и в повороте.        Однако, ввиду физики устройства, у планетарного механизма есть очень нехорошее свойство: он стремится передать полученный крутящий момент туда, куда легче. Например, если оба колеса моста имеют одинаковое сцепление с дорогой и усилие, необходимое для раскручивания каждого из колёс одинаковое, дифференциал будет распределять крутящий момент равномерно между колёсами. Но стоит только появится ощутимой разнице в сцеплении колёс с дорогой (например, одно колесо попало на лёд, а другое осталось на асфальте), как дифференциал тут же начнёт перераспределять момент на то колесо, усилие для раскрутки которого наименьшее (то есть на то, которое находится на льду). В результате, колесо, находящееся на асфальте перестанет получать крутящий момент и остановится, а колесо, находящееся на льду примет на себя весь момент и будет вращаться с увеличенной угловой скоростью, причем планетарный механизм будет играть роль редуктора, повышающего скорость вращения этого колеса. Естественно, это явление сильно ухудшает проходимость и управляемость автомобиля. Ведь по логике вещей, в рассмотренной ситуации момент желательно передавать на колесо, расположенное на асфальте, чтобы автомобиль мог продолжить движение.      В полноприводных автомобилях дифференциалом обычно оборудованы два моста, а зачастую дифференциал можно обнаружить еще и между мостами (межосевой дифференциал). Таким образом, мы получаем схему трансмиссии, в которой присутствуют целых три дифференциала: два мостовых и один межосевой. Последний необходим для постоянного движения с полным приводом и передачей момента на все четыре колеса. Ведь в повороте колёса рулевого моста (обычно переднего) имеют совсем другие угловые скорости, нежели чем колёса заднего моста. Межосевой дифференциал призван передавать крутящий момент от коробки передач к обоим ведущим мостам с разным соотношением угловых скоростей. Такая схема с тремя дифференциалами является одной из самых распространённых схем для постоянного полного привода (Full time 4WD).       Однако, это уже тема другого раздела. В данном разделе нас интересует дифференциал и его свойства. Возвращаясь к вышеописанному проблемному свойству планетарного механизма, интересно рассмотреть ситуацию, когда полноприводный автомобиль с межосевым дифференциалом одним из четырёх колёс попал на тот же лёд (или в скользкую яму). Что тогда произойдёт ? Дифференциал моста, колесо которого находится на льду, отдаст весь полученный крутящий момент на это колесо. Межосевой дифференциал, в свою очередь, тоже стремится передать крутящий момент туда, куда легче. Естественно, межосевому дифференциалу легче отдать момент на мост с прокручивающимся на льду колесом, нежели чем на мост, колёса которого имеют хорошее сцепление с дорогой и могут двигать автомобиль. В результате, весь крутящий момент от двигателя и коробки передач пойдёт на раскручивание единственного колеса, находящегося на льду. Остальные три колеса остановятся и не будут получать никакого крутящего момента от дифференциалов. Итог: из четырёх ведущих колёс осталось только одно, которое проскальзывает на льду — полноприводный автомобиль «застрял». Как же заставить дифференциалы передавать крутящий момент на колёса с более хорошим дорожным сцеплением ? Для этого были разработаны различные способы частичной и полной, ручной и автоматической блокировки дифференциалов, которые будут рассмотрены ниже.       Основной целью блокировки дифференциала является передача необходимого крутящего момента обоим его потребителям (полуосям или карданам). Существуют принципиально разные методы решения данной задачи.   Полная (100%-я) ручная блокировка.        При таком типе блокировки, дифференциал фактически перестаёт выполнять свои функции и превращается в простую муфту, жестко связывающую полуоси (или карданы) между собой и передающую им одинаковый крутящий момент с одинаковой угловой скоростью. Для того, чтобы полностью заблокировать классический дифференциал, достаточно либо заблокировать возможность вращения сателлитов, либо жестко соединить между собой чашку дифференциала с одной из полуосей. Такая блокировка как правило реализована при помощи пневматического, электрического или гидравлического привода, управляемого водителем из салона автомобиля. Применяется как для мостовых, так и для межосевых дифференциалов. На картинке изображена схема блокировки компании ARB для мостового дифференциала, в которой блокируются сателлиты.      Включать подобного рода блокировки можно только при полностью остановленном автомобиле. Пользоваться ими надо крайне аккуратно, так как усилия мотора вполне достаточно чтобы «сорвать» механизм блокировки или поломать полуось. Применять такие блокировки желательно только на небольших скоростях для передвижения по труднопроходимой местности, так как при их применении в мостах (особенно в рулевых), автомобиль очень сильно теряет в управляемости. Как правило, жесткими блокировками мостовых и межосевых дифференциалов оборудуются полноценные рамные внедорожники, такие как Toyota Land Cruiser, 4Runner (Hilux Surf), Mercedes G-Class и. т. п.      Limited Slip Differentials — дифференциалы с ограниченным «проскальзыванием» (одной полуоси относительно другой).       Автоматическая блокировка с использованием вискомуфты в качестве «Slip Limiter».         В этом случае применяется блокировка одной из полуосей с чашкой дифференциала. Вискомуфта монтируется соосно полуоси таким образом, что один её привод жестко крепится к чашке дифференциала, а другой — к полуоси. При нормальном движении угловые скорости вращения чашки и полуоси одинаковые, либо незначительно отличаются (в повороте). Соответственно, рабочие плоскости вискомуфты имеют такое же небольшое расхождение в угловых скоростях и муфта остаётся разомкнутой. Как только одна из осей начинает получать ощутимо больший момент и более высокую угловую скорость вращения относительно другой, в вискомуфте появляется трение и она начинает блокироваться. Причем, чем больше разница в скоростях, тем сильнее трение внутри вискомуфты и степень её блокировки. По мере увеличения степени блокировки вискомуфты и выравнивания угловых скоростей чашки и полуоси, трение внутри вискомуфты начинает падать, что ведёт к плавному размыканию вискомуфты и отключению блокировки. Данная схема применяется для межосевых дифференциалов, так как её конструкция слишком массивна для установки на мостовой редуктор. (Схема на картинке) Подобный механизм блокировки хорошо подходит для эксплуатации в условиях плохого дорожного покрытия, однако, в условиях настоящего бездорожья его способности далеко не выдающиеся: вискомуфта не справляется с постоянными сменами состояний сцепления мостов с грунтом, запаздывает при включении, перегревается и выходит из строя. Данный тип блокировки межосевого дифференциала можно встретить на «паркетных» внедорожниках: Toyota Rav4, Lexus RX300 и. т. п.        Кулачковые и зубчатые автоматические блокировки.        Принцип работы этих блокировок достаточно прост. Вместо классического шестеренчатого планетарного механизма используются кулачковые или зубчатые пары, которые при небольшой разнице в угловых скоростях полуосей имеют возможность взаимно проворачиваться (перескакивать), а при пробуксовке заклиниваются и блокируют полуоси друг с другом. Нетрудно себе представить, что происходит с автомобилем при срабатывании такой блокировки в повороте.     Некоторые экземпляры просто отключают одну из полуосей в момент возникновения небольшой разницы скоростей. Именно поэтому, штатно такими блокировками оборудуются только дифференциалы военной и специальной техники (БТР и. т. п.)     На картинках изображены (слева направо): кулачковая блокировка отечественного производства (БТР 60), Detroit Locker и Detroit E-Z Locker (компания Tractech).       Самоблокирующиеся дифференциалы.      Устройство таких дифференциалов довольно простое и принципиально ни чем не отличается от устройства обычного открытого дифференциала. Между полуосями и чашкой дифференциала добавлены комплекты блоков фрикционных пластин (которые помечены на картинке справа красными точками). Именно поэтому, подобные дифференциалы часто именуют «friction based LSD». Когда дифференциал пытается перераспределить крутящий момент на одну из полуосей и начинает возникать разница в угловых скоростях полуосей и чашки, пластины под действием силы трения сдерживают возникновение этой разницы. Разумеется, когда величина крутящего момента превосходит силу трения пластин, всё вращение передаётся на более легко вращаемую полуось. Такие блокировки работают в сравнительно небольшом диапазоне отношения моментов.         Довольно часто фрикционные блоки подпружинивают. Такие дифференциалы штатно устанавливаются в задний мост многих внедорожников — Toyota 4Runner (Hilux Surf), Nissan Terrano, Kia Sportage и. т. п. Американская компания ASHA Corp. пошла дальше, снабдив пакет фрикционов LSD дифференциала устройством блокировки, состоящего из насоса с поршнем (Героторный дифференциал). При возникновении разности в угловых скоростях полуоси и чашки насос нагнетает масло (жидкость) на поршень и сдавливает фрикционный блок, тем самым блокируя дифференциал. Данная конструкция получила название Gerodisk (Hydra-Lock) и штатно устанавливается на внедорожники Chrysler (на картинке слева). Практически для всех friction based дифференциалов необходимо применять специальное масло, которое содержит присадки, обеспечивающие нормальную работу фрикционных блоков. Torque sensitive differentials.      Это одна из самых интересных, эффективных, технологичных и практически применяемых форм блокировки дифференциалов. Принцип работы основан на свойстве гипоидной пары «расклиниваться». В связи с этим, основные (или все) зацепления в таких дифференциалах гипоидные (червячные, или в простонародье — винтовые). Разновидностей конструкций не так уж и много — можно выделить три основных типа.      Первый тип производит компания Zexel Torsen. (T-1) Гипоидными парами являются шестерни ведущих полуосей и сателлиты. При этом каждая полуось имеет собственные сателлиты, которые парно связанны с сателлитами противоположной полуоси обычным прямозубым зацеплением. Следует отметить, что ось сателлита перпендикулярна полуоси. При нормальном движении и равенстве передаваемых на полуоси моментов, гипоидные пары «сателлит / ведущая шестерня» либо остановлены, либо проворачиваются, обеспечивая разницу угловых скоростей полуосей в повороте.      Как только дифференциал пытается отдать момент на одну из полуосей, то гипоидную пару этой полуоси начинает расклинивать и блокировать с чашкой дифференциала, что приводит к частичной блокировке дифференциала. Данная конструкция работает в самом большом диапазоне отношений крутящего момента — от 2.5/1 до 5.0/1, то есть является самой мощной в серии. Диапазон срабатывания регулируется углом наклона зубцов червяка.      Автором второго типа является англичанин Rod Quaife. В данном случае, оси сателлитов параллельны полуосям. Сателлиты расположены в своеобразных карманах чашки дифференциала. При этом парные сателлиты имеют не прямозубое зацепление, а образуют между собой еще одну гипоидную пару, которая расклиниваясь, так же участвует в процессе блокировки (на второй картинке). Подобное устройство имеет и дифференциал True Trac компании Tractech. Даже у нас в России появилось производство аналогичных дифференциалов под отечественные автомобили УАЗ и. т. д.      А вот компания Zexel Torsen в своём дифференциале T-2 предложила немного другую компоновку по сути, того же устройства (на картинке справа). Благодаря своей необычной конструкции, парные сателлиты соединены между собой со внешней стороны солнечных шестерней. По сравнению с первым типом, эти дифференциалы имеют меньший диапазон работы блокировки, однако они более чувствительны к разнице передаваемого момента и срабатывают раньше (начиная от 1.4/1). Компания Tractech недавно выпустила мостовой torque sensitive дифференциал Electrac, снабженный принудительной электроприводной блокировкой.      Третий тип производится компанией Zexel Torsen (Т-3) и используется в основном для межосевых дифференциалов. Планетарная структура конструкции позволяет сместить номинальное распределение момента в пользу одной из осей. Например, используемый на 4Раннере 4-го поколения дифференциал Т-3 имеет номинальное распределение момента 40/60 в пользу задней оси. Соответственно, смещен и весь диапазон работы частичной блокировки: от (front/rear) 53/47 до 29/71. В целом, смещение номинального распределения момента между осями возможно в диапазоне от 65/35 до 35/65. Срабатывание частичной блокировки происходит при 20-30% разнице в передаваемых на оси моментах. Так же, подобная структура дифференциала делает его компактным, что в свою очередь, упрощает конструкцию и улучшает компоновку раздаточной коробки. Вышеописанные torque sensitive дифференциалы очень популярны в автоспорте. Более того, многие производители устанавливают такие дифференциалы на свои модели штатно, как в качестве межосевых, так и межколёсных дифференциалов. Например, Тойота устанавливает такие дифференциалы как на легковые автомобили (Supra, Celica, Rav4, Lexus IS300, RX300 и. т. д), так и на внедорожники (4Runner / Hilux Surf, Land-Cruiser, Mega-Cruiser, Lexus GX470) и автобусы (Coaster Mini-Bus). Данные дифференциалы не требуют применения специальных присадок к маслу (в отличии от friction-based дифференциалов), однако лучше использовать качественное масло для нагруженных гипоидных передач.       Управление работой дифференциалов при помощи электронных систем контроля тормозных усилий (Traction Control и т. п.)      В современном автомобилестроении применяется всё больше и больше электронных систем контроля за движением автомобиля. Уже редко можно встретить автомобили, не оснащенные системой ABS (не дающей колёсам заблокироваться при торможении). Более того, уже с конца 80-х годов прошлого века передовые производители стали комплектовать свои флагманские модели системами контроля тяги и сцепления колёс — Traction Control. Например, Тойота установила систему Traction Control на Lexus LS400 в 1989 (90) году. Принцип работы такой системы прост: универсальные (так же обслуживают ABS) датчики вращения, установленные на контролируемых колёсах, фиксируют начало пробуксовки одного колеса оси относительно другого и система автоматически притормаживает забуксовавшее колесо, тем самым увеличивая на него нагрузку и вынуждая дифференциал отдать момент на колесо с хорошим сцеплением. При сильной пробуксовке, система так же может ограничивать подачу топлива в цилиндры. Работа такой системы очень эффективна, особенно на заднеприводных автомобилях. Как правило, при желании такую систему можно принудительно деактивировать кнопкой на приборной панели. Со временем, электронная система контроля тормозных усилий совершенствовалась и к ней добавлялись всё новые функции, работающие наряду с ABS и TRAC. (например управление разностью разблокировки рулевых колёс для более успешного прохождения поворотов). У всех производителей эти функции назывались по разному, однако смысл при этом оставался одинаковым. И вот, данные системы стали устанавливаться на полноприводные автомобили и внедорожники, причем в некоторых случаях они являются единственным средством контроля тяги и перераспределения крутящего момента между осями и колёсами (Mercedes ML, BMW X5). В случае, если внедорожник оснащен более серьёзными средствами распределения крутящего момента (жесткими блокировками и/или самоблокирующимися дифференциалами), то электронная система контроля тормозных усилий очень удачно дополняет эти средства. Хороший пример тому — великолепная управляемость и проходимость последнего поколения Тойотовских внедорожников 4Runner (Hilux Surf), Prado, Lexus GX470. Являясь представителями одной платформы, они обладают межосевым дифференциалом Torsen T-3 с возможностью жесткой блокировки, а так же электронной системой контроля тормозных усилий и тяги со множеством функций, помогающих водителю управлять автомобилем. Автор неизвестен. Просмотров: 98561 Дата: Среда, 24 Марта 2010

Самоблокирующийся дифференциал: типы и принципы работы

Блокировка дифференциала заднего моста – это одновременно и хорошо и плохо. Если в условиях твердого дорожного покрытия он (дифференциал) увеличивает проходимость, курсовую устойчивость, то на бездорожье он полностью блокирует вращение колес. Во избежание внезапного клина вращения, используется механизм принудительной блокировки дифференциала. О том, что такое самоблокирующийся дифференциал или самоблок,  условия его применения детально рассмотрим на примере отечественных и зарубежных внедорожников.



Принцип работы самоблокирующегося дифференциала

При равных скоростных режимах блокиратор бездействует, но как только одна из полуосей увеличивает частоту вращения, срабатывает ограничитель скорости.

Аналогичный принцип работы действует в момент попадания колеса в болото, грязь, лед. Тяговая мощность ослабляется из-за повышения крутящего момента. Когда показатель соотношения достигает 100 / 1 – колеса перестают вращаться, автомобиль обездвижен. Чтобы частично перераспределить нагрузку необходимо временно отключить блокиратор. В работающем виде это сделать невозможно, только при полной остановке технического средства.

Типы блокировок

• Полная: когда передаваемая нагрузка достигает отметки в 100%, детали жестко соединяются между собой, блокиратор обездвижен;
• Частичная: нагрузка передается частично, временно ограничивая работу сателлитов.



В зависимости от степени участия водителя в процессе блокировки различают:

• принудительное отключение: активируется режим по мере необходимости специальным кулачком;
• автоматическое: в основе управления лежит множество цифровых датчиков, уведомляющих ЭБУ о данных в режиме онлайн. На основании переданных параметров ЭБУ принимает решение об активации режима для снижения скорости,



Виды блокираторов устройств

Кулачковый дифференциал повышенного трения

Активация происходит рычагом, кнопкой на центральной консоли в случае наличия предустановленного электрического привода. «Кулачок» активно устанавливают на межосевых агрегатах.



Что такое самоблокирующийся дифференциал, или самоблок

Изменение силы трения приводит к увеличению нагрузки на ось. Различают блокировщики: дискового, червячного, вискомуфтового, электронного типа.



• Винтовая блокировка:

Принцип работы основан на перераспределении крутящего момента посредством фрикционных накладок – пакетов.



• Червячная блокировка дифференциала:

Торможение прямо пропорционально давлению загруженной полуоси. Конструкцию часто используют на межосевых дифференциалах.



В основе конструкции лежит несколько перфорированных дисков, которые упакованы в герметичный корпус с силиконом и соединены приводным валом. Как только повышается скорость одной из полуосей, жидкость перемещается, блокируя металлическую чашу, что и приводит к блокировке.

Чаще всего, данный тип используют на полноприводных технических средствах, внедорожниках.



• Электроблокировка:

Процесс автоматизирован, происходит без вмешательства водителя. Увеличение скорости приводит к созданию давления в тормозной магистрали, тяговая мощность снижается, крутящий момент принудительно передается на противоположное колесо.

В современных внедорожниках управление дифференциалом возложено на антипробуксовочную систему.

Широкий выбор блокировок дифференциала для внедорожников на сайте Bezdor4x4. Читайте статью о блокировках на нашем блоге.

Понравилось? Расскажите друзьям:

Оцените: Загрузка…

виды и установка блокировки дифференциала.

Блокировка дифференциала является наиболее эффективным способом повышения проходимости автомобиля. Дифференциал — механическое устройство, которое разделяет крутящий элемент двигателя на два пути, что позволяет каждому из них вращаться с отдельной скоростью. Дифференциалом оснащены все современные легковые и грузовые автомобили, в том числе и полноприводные машины. Может возникнуть вопрос, для чего нужна данная деталь? Дифференциал — ключевой элемент трансмиссии, который необходим для передачи рабочего момента от коробки передач к колесам ведущего моста. В заднеприводном автомобиле блокировка выполняется в картере заднего моста, в переднеприводном — в коробке передач, в полноприводном осуществляется блокировка переднего и заднего моста. Принцип работы блокировки дифференциала в увеличении крутящего момента на колесе для лучшего сцепления. Для того, чтобы выполнить блокировку дифференциала необходимо соединить его корпус с одной из полуосей или ограничить вращение сателлитов.

Установка блокировки дифференциала: зачем и как работает блокировка дифференциала?

Такая механическая деталь, как дифференциал позволяет колесам автомобиля совершать разные по скорости движения относительно друг к другу. Это дает возможность ехать без проскальзывания. Блокировка дифференциала в несколько раз увеличивает проходимость автомобиля, поэтому установить ее крайне необходимо. Блокировка межколесного дифференциала устанавливается между приводами колес (полуосями). Не вдаваясь в подробности и не рассматривая все сложности данного механизма, понять принцип работы можно на простом бытовом примере. Представьте, свой автомобиль застрявшим в грязевой или глиняной яме. При этом одно из ведущих колес полностью загрузло, а второе опирается на твердую поверхность. Колесо, попавшее в яму будет бесконечно буксовать, а другое, имеющее хорошее сцепление с грунтом, не выполняет крутящий момент. Таким образом выбраться из ямы без посторонней помощи практически невозможно. Особенность работы блокировки как раз в том, чтобы исправить это неудобное положение.

Основные виды блокировок дифференциала

Принудительная блокировка дифференциала осуществляется с помощью кулачковой муфты, обеспечивая крепкое соединение корпуса дифференциала с одной из полуосей. Она необходима для преодоления автомобилем труднопроходимых зон и езды на неровной шаткой поверхности. После прохождения такой зоны блокировка выключается. Замыкание и размыкание муфты производиться при помощи электрического, гидравлического, механического или пневматического привода. Механический привод состоит из рычагов и тросов или нескольких рычагов. Блокироваться можно путем перемещения рычага в определенном положении на неподвижном автомобиле. Гидравлический блокируемый привод включает главный и рабочий цилиндры. Электронная блокировка дифференциала подразумевает замыкание муфты при помощи электродвигателя. Электронная блокировка дифференциала xds — система блокировки межколесного дифференциала, которая действует по принципу поперечного блокирования с помощью притормаживания. Данная система позволяет значительно увеличить тягу автомобиля и облегчить его управление. Включение производится путем нажатия соответствующей кнопки на панели приборов. Данный вид блокировки применяется для полноприводных автомобилей.

Самоблокирующаяся дисковая блокировка делится на два типа и зависит от разной угловой скорости колес и отличия крутящих моментов. Автоблокировка увеличивает трение диска, возникшем вследствии разных скоростей вращения полуосей. Такой тип дифференциала применяется в качестве межколесного дифференциала для спортивных автомобилей и межосевого для машин повышенной проходимости.

Блокировка eds предназначена для помощи автомобилю во время старта и разгоне на скользкой дороге. Блокировка arb незаменима на пересеченной местности, когда одно из колес теряет сцепление с дорогой и крутится впустую. Идеальное сцепление с любой поверхностью обеспечивает arb в таком случае. Для установки arb понадобится специальный пневмоблокиратор, который в несколько раз облегчит управление. Система arb совершенно не влияет на работу колес, шин и трансмиссии автомобиля, не затрудняя рулевое управление. Данные преимущества делают такой тип блокировки незаменимым, позволяя применить arb как на бездорожье, так и в городских условиях.

Блокировка дифференциала своими руками

Часто для того, чтобы обеспечить равномерное распределение мощности крутящего момента, автолюбителями осуществляется самодельная блокировка дифференциала. Специалисты утверждают, что лучше всего работает блокировка дифференциала заднего моста. Это дает гарантию того, что задние колеса получают такую же тягу, что и передние. Как сделать блокировку своими руками? Прежде всего стоит определиться с видом блокировки. Ручное ограничение предотвращает существующий перепад скоростей при нажатии специальной кнопки. Вы сами можете решить, когда включить ограничение, что упрощает управление автомобилем. Однако вам понадобиться установить отдельную систему, которая приводит механизм в действие. Автоматическая блокировка работает всегда, когда ваша нога находится на педале газа. Система работает всегда, поэтому вы можете сосредоточиться на вождении, однако может возникать шум колес во время езды, а также при сопротивлении на крутых поворотах. Если вы не любитель экстремальной езды, достаточно установить частичную блокировку. Блокируя, только частично исключается пробуксовка колес. Механизм работает самостоятельно, что довольно удобно для водителя.

После того, как вы определились с блокировкой, следует приступить к установке. Вы можете использовать дисковую или тракторную, часто применяется и винтовая блокировка. Для этого вам понадобиться измерительный инструмент и специальные регулировочные кольца. Порядок установки следующий:

1. Установить и закрепить автомобиль на яме.
2. Открутить колеса и снять барабаны.
3. Демонтировать полуоси.
4. Вытянуть кардан.
5. Открутить редуктор.
6. Установить блокировку и проделать всю работу в обратной последовательности: прикрутить редуктор и тд..

Блокировка дифференциалов — единственный способ восстановить неточный редуктор, который посылает крутящий момент на “ненужные” колеса. Блокировка отключает возможно производить равномерную дифференциацию, что позволяет колесам вращаться на разной скорости.

как работает, видео, устройство, виды

По своей сути дифференциал представляет собой элемент перераспределения крутящего момента, поступающего от одного источника (двигателя) к двум независимым друг от друга потребителям (ведущим колесам), с возможностью задания им разных угловых скоростей вращения. Это требуется для того, чтобы не возникало проблем с управлением машиной при совершении маневров (поворотов, перестроений). Но зачем нужна блокировка дифференциала, если он выполняет такую важную функцию?

Дело в том, что дифференциал просто необходим для городского режима, но стоит автомобилю попасть в условия бездорожья – ситуация меняется. Его принцип работы приносит больше вреда, чем пользы.

Дифференциал на сложных участках дороги становится серьезной проблемой для водителя, так как он вкладывает все усилие двигателя именно в то колесо, которое имеет меньшее сопротивление при движении. Поэтому, если какое-то из ведущих колес начинает пробуксовывать, то дифференциал вместо того чтобы передать крутящий момент на шину, которая находится на твердом покрытии, вкладывает всю его величину в буксующее колесо. В результате чего автомобиль вовсе оказывается обездвиженным. Поэтому, чтобы заставить дифференциал не мешать движению машины по неровностям дороги, были разработаны различные виды его блокировки. Рассмотрим принцип их работы.

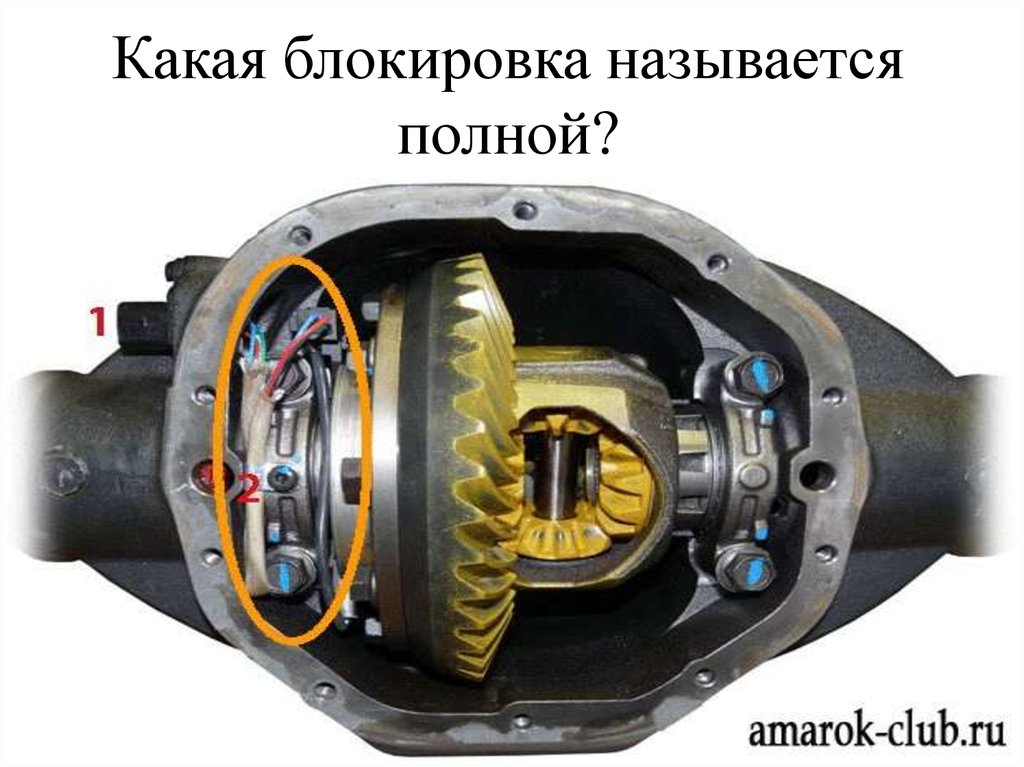

Полная блокировка

Во время полной блокировки дифференциала он прекращает работать, преобразуясь в обычную муфту, которая соединяет между собой полуоси или оси заднего и переднего мостов (зависит от того, где муфта установлена). Следовательно, крутящий момент на обеих полуосях или мостах будет иметь одинаковую величину, а соответственно и скорость вращения колес тоже будет одинаковой при любой дорожной ситуации.

Для блокировки дифференциала классического типа можно жестко соединить одну из полуосей с его корпусом (чашкой) либо не давать вращаться независимым шестерням (сателлитам), через которые чашка дифа передает на полуоси вращательные усилия. Реализуется такая блокировка при помощи привода, который может быть: электрическим, гидравлическим, пневматическим или ручным.

При полной блокировке на ее механизм действует прямое усилие от двигателя, которое при значительном крутящем моменте способно вывести из строя не только сам механизм блокирования, но и сломать в автомобиле полуось. Поэтому пользоваться такого вида блокировкой нужно очень аккуратно: включать только после остановки машины, двигаться на малой скорости и выключать после того, как проблемный участок дороги будет преодолен.

Как правило, полная блокировка межосевого дифференциала применяется в рамных внедорожниках, которые предназначены для особо трудных по проходимости участков местности. Также такие внедорожники оборудуются блокировкой межколесных дифференциалов переднего и заднего мостов.

Наряду с полной блокировкой, в автомобиле широко применяется и частичная (автоматическая). В свою очередь, дифференциалы с автоматической блокировкой делятся на следующие типы:

• жидкостные;
• дисковые;
• червячные;
• электронные.

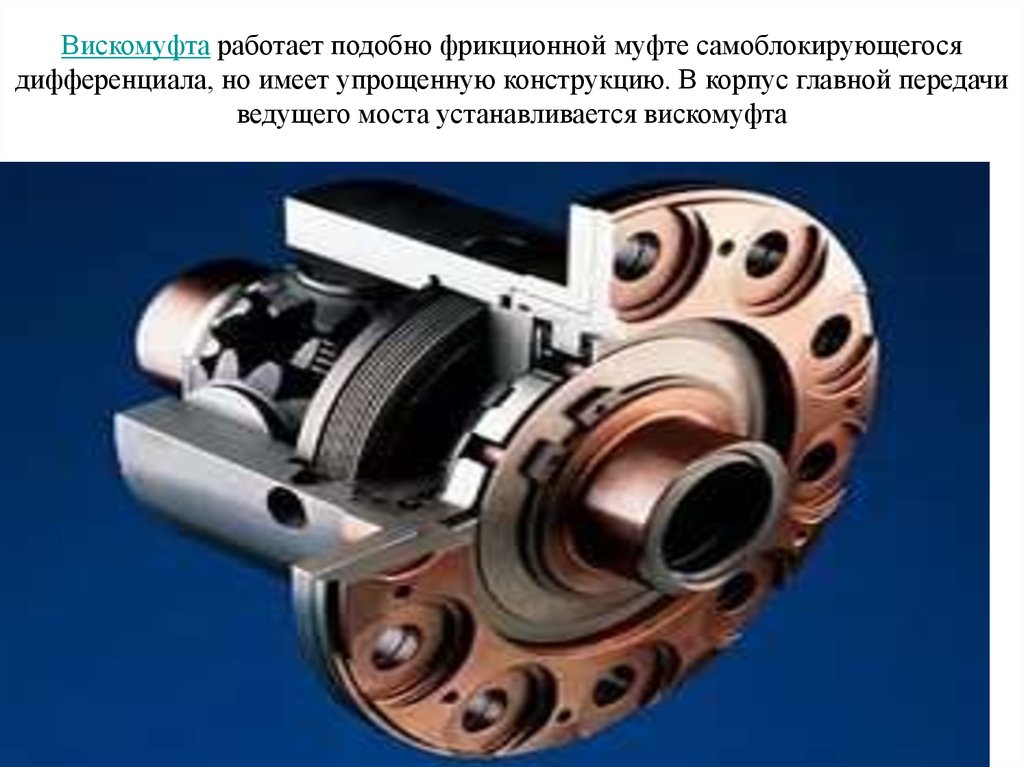

Автоматическая блокировка с применением вязкостной муфты (жидкостная муфта)

Вязкостная муфта (вискомуфта) – это механическое устройство, обеспечивающее передачу крутящего момента посредством использования вязкостных свойств специальной жидкости. Конструкция устройства представляет собой несколько пластин, насаженных на ведущий и ведомый валы, которые вращаются в корпусе, заполненном жидкостью. Жидкость имеет способность при определенных условиях менять свои вязкостные свойства. До тех пор пока пластины обладают одинаковой скоростью вращения, это вещество имеет жидкую консистенцию. Как только в значениях скоростей вращения валов появляется разница, жидкость быстро густеет, передавая крутящий момент с ведущего на ведомый вал. Благодаря таким свойствам, вискомуфта часто используется как самоблокирующийся межосевой дифференциал в автомобиле, оборудованном полным приводом. Иными словами, при обычном режиме работает один привод, но как только его колеса начинают проскальзывать, вискомуфта подключает второй привод.

Недостатком такой блокировки является то, что на изменение свойств жидкости требуется время, которого при преодолении серьезных препятствий просто нет. Поэтому такой вид самоблока преимущественно устанавливают на автомобилях, не покидающих городские дороги.

Дисковый фрикционный самоблок

Работа самоблокирующегося дифференциала этого типа основана на использовании сил трения. Своим устройством дисковый дифференциал практически не отличается от классических механизмов. Разница состоит в том, что в его устройство добавлены два пакета с фрикционными дисками и распорной пружиной, обеспечивающей необходимую величину сжатия. Часть дисков из пакета жестко фиксируются на полуось, другая на чашку дифференциала. При синхронном вращении ведущих полуосей все диски вращаются вместе, составляя одно целое. При появлении даже незначительной разницы в скоростях, соотношение вращения дисков тоже меняется. Вызванным между ними трение, фрикционы притормаживаются, разница выравнивается, происходит частичная блокировка дифференциала. Основной недостаток самоблока с фрикционными дисками заключается в их сравнительно быстром износе.

Героторный самоблок

По своей сути это разновидность дисковых самоблокирующихся дифференциалов. В конструкцию дифференциала установлен героторный масляный насос и поршень. Роль ротора насоса выполняет одна из полуосей, корпус – другая полуось. Величина нагнетаемого давления масла зависит от разности скоростей вращения колес. Если таковая появилась, то давление масла начинает возрастать, толкая поршень. Под действием давления он сжимает диски, установленные во фрикционную муфту. Сила трения между дисками возрастает, в результате чего происходит блокировка дифференциала.

Червячный дифференциал

Как уже становится понятным из названия, основу такого дифференциала составляет принцип работы червячной передачи. Торсен и Квайф, пожалуй, являются самыми распространенными представителями данного вида механизмов.

В основе червячной передачи лежат два элемента: червяк и червячное колесо. В дифференциале червяк (он же сателлит) представляет собой ведущий элемент. Колесо, оно же шестерня полуоси, соответственно – ведомое. Червячная передача устроена так, что червяк может легко вращать червячное колесо, а вот при обратном действии происходит блокирование, то есть колесо не может провернуть червяка.

Таким образом, величина усилия блокировки дифференциала Торсен устанавливается подбором величин углов наклона витков сателита. Чем меньше величина, тем выше будет скорость вращения. Кроме того, степень блокирования такого устройства зависит и от изменения величины крутящего момента.

Дифференциалы Торсен делятся на три вида: Тип1, Тип2 и Тип3. Тип1 и Тип2 отличаются друг от друга формой червяков. Их используют в качестве межколесных устройств. Тип3 предназначен для автомобилей оборудованных полным приводом, устанавливается между мостами.

Конструкция дифференциала Квайф довольно оригинальна. В ней сателлиты не имеют осей вращения, а просто свободно располагаются в специальных ложах корпуса. При возникновении разницы в скоростях вращения полуосей, сателлиты блокируются и сдвигаются в сторону корпуса, прижимаясь к нему. Величина силы трения, которая при этом возникает, имеет значение пропорциональное разнице между скоростями вращения колес. Степень блокирования в Квайф, также как и в Торсен, подбирается установкой сателлитов с разным углом наклона их витков.

Дифференциал, имеющий электронное управление

Данный вид представляет собой классическую модель дифференциала, дополненную двумя передачами. Управление ими осуществляется при помощи двух приводов – гидравлического и электрического. Приводы включает и отключает бортовой компьютер, установленный в автомобиле. Конечно, такой механизм считается самым практичным, но он же является и самым дорогим.

И в заключение хотелось бы упомянуть о системе, которая не блокирует дифференциал, а лишь имитирует блокировку. Принцип работы такой системы прост и очень практичен, поэтому хорошо подходит для городских автомобилей. Заключается он в том, что при появлении пробуксовки на каком-то из ведущих колес, штатная тормозная система начинает его подтормаживать. Соответственно, дифференциал увеличивает величину крутящего момента на колесе, имеющем меньшее сопротивление. Создается эффект блокировки. Все просто до гениальности.

Пневматическая блокировка дифференциала УАЗ редукторный мост

Описание:

Пневматическая блокировка дифференциала УАЗ редукторный мост Иж Техно

Принудительная блокировка с пневматическим приводом для редукторного (военного) моста, моста Барс автомобилей семейства УАЗ. Предназначена для монтажа в передний и задний редукторы автомобиля.

Принцип работы прост: вы нажимаете кнопку включения блокировки, задействуется пневматический клапан, который подает сжатый воздух в корпус дифференциала. Это приводит в действие блокирующий механизм.

Особенности принудительной блокировки УАЗ (военный мост)

Мгновенное срабатывание блокирующего механизма. За счет точного шлицевого зацепления блокирующий механизм срабатывает в несколько раз быстрее, чем у аналогов, представленных на рынке.
100% блокирование дифференциала. При включении блокировка военного моста обеспечивает 100% замыкание полуосевой шестерни, что увеличивает проходимость вашего внедорожника.
Усовершенствованная конструкция. Оси сателлитов заменены на более прочную и надежную монолитную крестовину. Кроме того, крестовина удобна в обслуживании: при поломке полуоси можно будет демонтировать обломок, не разбирая мост и не доставая блокировку.
Взаимозаменяемость со стандартными узлами. Принудительная блокировка УАЗ устанавливается в стандартный картер редукторного моста без каких-либо его модификаций
Защита пневматического привода. Пневмопривод надежно защищен от механических повреждений благодаря безопасному расположению с внутренней стенки картера моста.
Простота установки. Блокировка на редукторный мост УАЗ, устанавливается без использования специнструмента и дополнительных комплектующих. Вам необходимо лишь докупить компрессор и ресивер для соединения с пневмосистемой.
Универсальность. Принудительная блокировка УАЗ универсальна: вы можете установить ее как в передний, так и в задний мост.
Не требуется покупки дополнительных запчастей. Блокировка на военный мост уже укомплектована запчастями, необходимыми для установки, в том числе, подшипником JLM-104948110, выпрессовочными болтами, и др.

Применяемость: Принудительная блокировка ИЖ-ТЕХНО разработана для автомобилей УАЗ 3151 (469), УАЗ-315195 Хантер, УАЗ-31512, УАЗ-452 и др. (военные мосты, редукторные мосты типа «Барс»), а также вездеходов Нива Бронто (Марш) с редукторными мостами УАЗ.

Комплектация пневмоблокировки УАЗ:
Дифференциал в сборе — 1 шт.
Пневматический привод в сборе — 1 шт.
Защитный кожух штуцера ввода воздуха в мост — 1 шт.
Фитинг угловой — 1 шт.
Фитинг прямой — 1 шт.
Трубка — 0,2м.
Штуцер ввода воздуха в мост — 1 шт.
Штуцер-«елочка» — 1 шт.
Подшипник JLM-104948110 — 1 шт.
Болты M6×30 — 4 шт.

Что такое блокировка дифференциала, зачем она нужна и как это работает

Не каждый водитель задумывается о том, что при движении автомобиля на поворотах колёса каждой оси проходят путь, разный по длине. Именно поэтому вращение колёс имеет разную скорость. Необходимо это для того, чтобы шины не проскальзывали по асфальту, чтобы на повороте снизить нагрузку на привод колёс. Обеспечивает этот факт такой механизм, как дифференциал. Установленный на КПП механизм распределяет нагрузку так, что попадает под нагрузку именно самое разгруженное колесо.

95% производимых автомобилей не оснащаются блокировкой, которая позволяет сделать транспортное средство более проходимым.

Виды дифференциалов

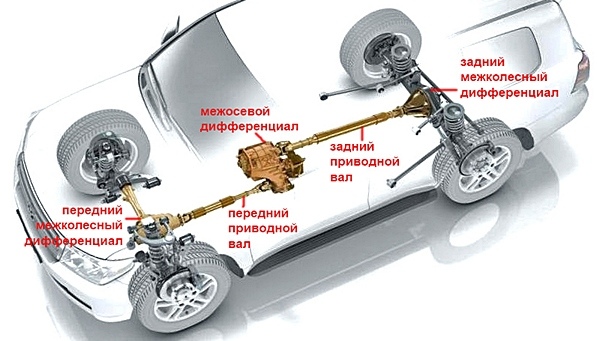

Существуют разновидности дифференциалов. По месту нахождения разделяют межосевые и межколёсные. Однако любой свободный дифференциал не позволит автомобилю выбраться из ситуации, когда одно из ведущих колёс попадёт в яму с глиной. Для решения подобных проблем разработчики придумали блокировку, которая, в свою очередь, подразделяется на следующие основные группы:

• блокирующиеся на 100%;
• механические устройства повышенного трения;
• самоблокирующиеся механизмы.

Каждый вид имеет как свои преимущества, так и свои недостатки. Например, «жёсткие» блокировки довольно часто приводят к износу резины, разрушению трансмиссии и быстрому выходу из строя коробки передач. И всё это закономерно, так как при эксплуатации машина постоянно попадает в ямы и наезжает на кочки, а это довольно пагубно сказывается на трансмиссии.

Чтобы выровнять недостатки обычного и жёсткого устройств, был создан цилиндрический самоблокирующийся дифференциал повышенного трения. Он имеет ещё второе название — дифференциал ограниченного проскальзывания.

Принцип действия такой конструкции довольно прост. Если к сателлитам применить определённую силу и зажать их, не позволяя им вращаться между полуосевыми шестернями с довольно большой скоростью, то получится, что, с одной стороны, механизм позволит колёсам при повороте вращаться с разной скоростью. А с другой стороны, распределит крутящий момент таким образом, что колесо, у которого будет наилучшее сцепление с дорожным покрытием, будет иметь большую силу тяги.

Ещё стоит сказать о дисковом дифференциале повышенного трения. Чаще всего такая конструкция используется в заднеприводных автомобилях, которые планируется использовать на соревнованиях. Такая система блокирует колёса до определённого уровня нагрузок. Её недостатком является довольно частая необходимость в замене дисков и масла в КПП.

На видео — принцип работы блокировки дифференциала:

А вот для использования транспортного средства как в обычных условиях эксплуатации, так и в соревнованиях очень удачной является блокировка дифференциала с преднатягом (червячного типа). Преимуществ у такой системы гораздо больше, чем недостатков. Плюсами можно назвать:

• блокирование колёс до 70%;
• минимум обслуживания;
• отсутствие рывков на руле;
• не нужно заливать в КПП специальное масло;
• установка системы не сопровождается трудностями;
• высокая проходимость машины;
• длительный срок службы конструкции;
• прекрасная управляемость автомобилем;
• отличное чувство равновесия;
• более высокая скорость прохождения поворотов;
• лёгкость вывода транспортного средства из заноса.

Что касается недостатков конструкции, то и они есть:

• с течением времени падает преднатяг;
• для работоспособности конструкции придётся каждые 20–40 тыс. км менять регулировочные шайбы;
• если не проводить регулировочные работы, то система будет работать как свободный дифференциал.

Различие принципов действия

Часто полноприводные автомобили имеют одновременно три вида конструкций: один межосевой дифференциал и два мостовых. Для качественной работы может быть использована как полная, так и частичная автоматическая или ручная блокировка межосевого типа конструкции.

Уже во многих транспортных средствах стали применять всевозможные электронные системы контроля над движением автомобиля. Преимуществом электронной блокировки является более высокая тяга на поворотах и к тому же возможность настройки степени блокирования в зависимости от предпочтений водителя. Единственным недостатком можно назвать то, что такой дифференциал нечувствителен к быстро меняющимся дорожным условиям.

Одним из видов самоблокирующегося механизма является блокирующийся межколёсный дифференциал. На ровной дороге, на твёрдом покрытии, такой механизм ведёт себя так, как обычная свободная система. И лишь тогда, когда колесо на оси вращается относительно другого с большей частотой, конструкция автоматически блокируется. Проходимость машины при блокировании межколёсного типа устройства существенно повышается.

Принудительная блокировка

Наиболее простым способом является принудительная блокировка механизма. В этом случае только водитель принимает решение о её включении или выключении. Осуществляется это либо с помощью рычагов, либо посредством кнопок, расположенных в салоне автомобиля.

Этот вид блокирования просто идеален для внедорожников, которые эксплуатируются в условиях российского бездорожья. Система безупречно надёжна при движении по грязи и ухабам и практически непригодна в эксплуатации на ровных дорогах.

На видео — тест принудительной блокировки дифференциала:

В условиях бездорожья также эффективной будет блокировка заднего дифференциала. Она является просто незаменимой в случаях, когда одно из колёс оси вывешивается. Тогда крутящий момент от двигателя будет передаваться именно на колесо, которое касается грунта.

Подводя итог, можно сделать вывод, что оптимальным вариантом является именно самоблокирующийся дифференциал. Он во многом превосходит свободный механизм и не имеет недостатков жёсткой конструкции. При наличии такой системы автомобиль становится более проходимым.

Как работает шкафчик? Объяснение блокировки дифференциала:

Блокируемый дифференциал или блокиратор — это разновидность стандартного автомобильного дифференциала. Блокируемый дифференциал обеспечивает повышенное тяговое усилие по сравнению со стандартным или «открытым» дифференциалом, не позволяя при определенных условиях различать скорость вращения двух колес на одной оси.

Блокируемый дифференциал разработан для преодоления главного ограничения стандартного открытого дифференциала, по существу «блокируя» оба колеса на оси вместе, как если бы они были на общем валу, при этом позволяя им вращаться с разными скоростями, когда это необходимо ( например, при согласовании поворота).Это заставляет оба колеса вращаться в унисон, независимо от силы тяги (или ее отсутствия), доступной каждому колесу по отдельности. Открытый дифференциал прекратит передачу крутящего момента на одно колесо, если противоположное колесо имеет слабое сцепление или его отсутствие. Это может произойти, если одно колесо соприкасается с грязью, снегом или льдом, или если колесо каким-то образом отстраняется от контакта с дорогой после столкновения с препятствием или участком мягкой земли. В такой ситуации открытый дифференциал будет продолжать вращать колесо с наименьшим тяговым усилием, но будет передавать небольшую мощность или вообще не передавать ее колесу с более прочным сцеплением.По сути, он будет передавать на оба колеса ровно столько крутящего момента, сколько может выдержать колесо с наименьшим тяговым усилием. Это может привести к тому, что транспортное средство не сможет передать достаточный крутящий момент на ведущие колеса, чтобы транспортное средство двигалось вперед, и в этот момент оно застрянет. Блокируемый дифференциал решает эту проблему благодаря своей способности передавать 100% доступного крутящего момента на колесо с наибольшим тяговым усилием.

Есть два основных типа шкафчиков:

Автоматический и выбираемый.

Автоматические шкафчики запираются и открываются автоматически без прямого участия водителя. Некоторые конструкции дифференциала с автоматической блокировкой гарантируют, что мощность двигателя всегда передается на оба колеса, независимо от условий тяги, и «разблокируется» только тогда, когда одно колесо должно вращаться быстрее, чем другое во время поворота. Они никогда не позволят ни одному колесу вращаться медленнее, чем балка дифференциала или ось в целом. Наиболее распространенным примером этого типа может быть знаменитый «Детройтский шкафчик», также известный как «Детройтский блокнот», хотя есть и многие другие.Другие автоматические блокираторы работают как «открытый» или разблокированный дифференциал до тех пор, пока не встретится пробуксовка колес, а затем они заблокируются. Этот стиль обычно использует какой-либо тип внутреннего регулятора, чтобы определять разницу в скорости вращения колес, или они реагируют на крутящий момент, поступающий от карданного вала. Примером этого может быть «Gov-Lok» от GM. Это тип, наиболее часто встречающийся на заводе-изготовителе автомобилей, оборудованных блокировкой дифференциала.

Ниже представлена ​​в разрезе модель Детройтского раздевалки.

Это настоящий Детройтский шкафчик с ручным управлением, демонстрирующий, как работает Детройтский шкафчик.

«Выбираемый» шкафчик позволяет водителю по желанию блокировать и разблокировать дифференциал с сиденья водителя. Это может быть достигнуто с помощью сжатого воздуха (пневматики), такого как «Air Locker» от ARB, электронных соленоидов (электромагнетиков), таких как «ELocker» Eaton, или какого-либо механизма с тросовым приводом, который используется в «Ox Locker».Это позволяет дифференциалу работать как «открытый» дифференциал для улучшения управляемости, маневренности и снижения износа шин, а также иметь возможность полной блокировки для максимального тягового усилия, когда это желательно или необходимо. Это действительно лучшее из обоих миров, но выбираемые шкафчики сложнее и, следовательно, дороже, чем их автоматические аналоги. Некоторые люди также считают, что эта дополнительная сложность снижает их общую прочность и долговечность и требует повышенного обслуживания в долгосрочной перспективе.

Недостатки

Блокировка дифференциалов имеет некоторые недостатки. Поскольку они не работают так плавно, как стандартные дифференциалы, они часто являются причиной повышенного износа шин. Известно, что некоторые дифференциалы блокировки издают щелчки или стук при блокировке и разблокировке при прохождении поворотов. Это раздражает многих водителей. Кроме того, некоторые блокирующие дифференциалы могут влиять на способность транспортного средства управлять в некоторых ситуациях, особенно когда рулевой механизм расположен на передней оси.Они также способны подвергать полуоси гораздо более высоким крутящим нагрузкам, чем это было бы возможно с открытым дифференциалом, потому что они позволяют передавать 100% доступного крутящего момента на один ось, а не делиться между ними. В экстремальных условиях это может привести к выходу из строя полуоси.

За исключением дополнительной нагрузки на полуоси, эти недостатки в первую очередь относятся к автоматическим шкафчикам и могут быть в некоторой степени смягчены путем надлежащего обслуживания и настройки.Износ шин можно свести к минимуму, если они правильно подобраны по размеру и накачаны. Трудности с рулевым управлением можно в основном устранить, выбрав современные рулевые шкафчики, которые лучше спроектированы, чем более ранние версии, которые были известны трудностями в управлении. Привычки вождения, вес автомобиля и размер шин также могут влиять на поведение шкафчика.

Дифференциалы повышенного трения считаются компромиссом между стандартным дифференциалом и блокируемым дифференциалом, потому что они работают более плавно и направляют некоторое количество крутящего момента на колесо с наибольшим сцеплением, но они не способны на 100% блокировку. .

Приложения для блокировки дифференциалов

Полноприводные автомобили, которые едут по бездорожью, часто используют блокировку дифференциалов, чтобы предотвратить застревание при движении по рыхлой, грязной или каменистой местности. Блокировка дифференциалов считается важным оборудованием для серьезной езды по бездорожью.

Гоночные автомобили часто используют блокировку дифференциалов, чтобы сохранить сцепление с дорогой при маневрах на высокой скорости или при экстремальном ускорении.

Некоторые грузовые автомобили, такие как эвакуаторы, вилочные погрузчики, тракторы и тяжелое оборудование, используют блокировку дифференциалов для поддержания тяги, особенно при движении по мягким, грязным или неровным поверхностям.Шкафчики распространены в сельскохозяйственной технике и военных грузовиках.

Текст доступен под GNU

Что такое Diff Locker

Что такое Diff Locker?

Блокировка дифференциала (или блокиратор дифференциала) может существенно повлиять на характеристики вашего 4wd в определенных ситуациях. Вы зайдете на любой форум и увидите бесчисленное количество тем по этой теме.

Известный также как блокировка дифференциала или блокиратор дифференциала, это модификация стандартного автомобильного дифференциала. Его цель — ограничить каждое из двух колес на оси одинаковой скоростью вращения независимо от силы тяги, доступной каждому колесу.

Хотя разблокированный дифференциал является фантастической особенностью автомобиля, движущегося по твердым поверхностям, таким как дороги, в некоторых ситуациях он может вызвать серьезные проблемы, в которых могут оказаться полноправные водители. Продолжайте читать, чтобы узнать, правильно ли вкладывать деньги в шкафчик дифференциала. вещь для вас.

Как работает дифференциал

Итак, чтобы понять, как они работают, в первую очередь важно понять, как работает дифференциал и какова его цель.Посмотрите это видео о том, как работает дифференциал.

Дифференциал имеет три рабочих места:

• Направить мощность двигателя на колеса
• Действует в качестве последнего редуктора в транспортном средстве, уменьшая скорость вращения трансмиссии в последний раз, прежде чем она ударится о колеса
• Для передачи мощности на колеса, позволяя им вращаться с разной скоростью (именно этот дифференциал получил свое название).

Ключевым моментом, который актуален с точки зрения 4wd, является последний пункт.Именно дифференциал позволяет колесам вращаться с разной скоростью. Кроме того, дифференциал направляет мощность на колесо, которое легче всего вращать. Такова природа дифференциала.

Как работает Diff Locker

Мы рассмотрим более подробно ниже, но в основном шкафчик дифференциала заставляет колеса вращаться с одинаковой скоростью независимо от тяги. В приведенной выше ситуации 1, когда колеса пытаются оторваться от земли, заблокированный дифференциал заставляет колеса вращаться с одинаковой скоростью.Колеса на земле продолжают вести машину вперед и по скале / гребню. Автомобиль способен легко и плавно преодолевать препятствия. Аналогично, в ситуации 2, вместо того, чтобы транспортное средство увязло с двумя вращающимися колесами, колеса с тяговым усилием продолжают вращаться и вести транспортное средство вперед.

Когда бы вы использовали блокировку дифференциала

Полноприводной водитель обнаружит, что в ряде ситуаций использование стандартного открытого дифференциала будет проблематичным.

Тяжелая артикуляция или «Flex» — Это, вероятно, самая распространенная ситуация, в которой 4wd может оказаться в ситуации, когда шкафчик дифференциала пригодится. В этой ситуации подвеска автомобиля выдвигается до предела. Например, когда левое переднее колесо едет по гребню, а правое заднее колесо наезжает на большой камень. Как вы понимаете, это приведет к тому, что правое переднее колесо и левое заднее колесо попытаются оторваться от земли. Когда они поднимаются, они теряют сцепление с дорогой.

Колеса на земле будут иметь большее сопротивление, и поэтому мощность будет направлена ​​на колеса, которые поднимаются вверх. Приводит к пробуксовке колес и потере импульса движения. 4х4 застрял. Чтобы преодолеть препятствие, большинству владельцев внедорожников потребуется разбег. Это приводит к ущербу для окружающей среды и возможному повреждению автомобиля.

Несовместимое сцепление — Другая распространенная ситуация, когда полноприводной 4 × 4 может найти удобный шкафчик дифференциала, — это ситуация, когда одна сторона транспортного средства имеет надежное сцепление с дорогой, а другая — нет.Например, если автомобиль движется по колее, где одна колея сухая, а другая находится под водой. Сухая сторона будет иметь большее сцепление с дорогой, чем мокрая или грязная. Колеса с большим сцеплением будут сопротивляться, и мощность будет направляться на колеса в грязной колее. Результат: колесо пробуксовывает и застревает 4 × 4.

Хороший пример работы шкафчика дифференциала закончился на канале YouTube 4 Wheeling In WA

.

4х4 дифференциала

Автомобили без 4×4 имеют только один дифференциал.Однако в автомобилях с колесной формулой 4 × 4 может быть до 3.

3 дифференциала

Итак, что делают эти дифференциалы? Почему их 3? Что ж, два, которые расположены между колесами, служат аналогичным целям, но одно спереди, а другое сзади. Они позволяют колесам вращаться с разной скоростью. Центральный дифференциал позволяет передним и задним колесам вращаться с разной скоростью. Почему это важно? B , потому что при прохождении поворотов передние колеса будут двигаться дальше, чем задние, и поэтому им также необходимо вращаться с разной скоростью.

Таким образом, в то время как блокировка переднего и / или заднего дифференциалов заставляет колеса одной оси вращаться вместе, блокировка центрального дифференциала будет направлять одинаковую мощность как на переднюю, так и на заднюю оси.

Различные типы блокировки дифференциалов

Существует два основных типа блокировки дифференциалов.

Автоматические блокираторы дифференциалов обнаруживают потерю тяги и автоматически блокируются. Он снова разблокируется, когда обнаружит, что сцепление восстановлено.Интересно, что некоторые автоматические шкафчики работают, постоянно блокируя дифференциал и разблокируя его только тогда, когда требуется, чтобы одно колесо вращалось быстрее оси. Эти типы рундуков не позволят колесу вращаться медленнее, чем ось и приводной механизм. Примером автоматической блокировки (или разблокировки) дифференциала является хорошо известный Detroit Locker.

Ручные блокираторы дифференциала позволяют водителю транспортного средства выбирать, когда дифференциал заблокирован, а когда разблокирован. Когда дифференциал разблокирован, он обеспечивает полную управляемость, как при обычном открытом дифференциале, но дает водителю возможность выбирать, когда требуется дополнительное тяговое усилие.Дифференциал можно заблокировать с помощью переключателя или рычага с сиденья водителя. Примерами ручных шкафчиков являются ABR AirLocker, который работает со сжатым воздухом, Eaton ELocker, который использует электромагнит, и Ox-Locker, который использует механический механизм с тросовым приводом для блокировки дифференциала.

Банкноты

Здесь важно отметить несколько моментов.

При заблокированных дифференциалах и вращении всех колес с одинаковой скоростью автомобиль будет двигаться прямо, даже когда вы поворачиваете рулевое колесо.Особенно это происходит, когда передний дифференциал заблокирован. Так что будьте осторожны.

С заблокированными дифференциалами важно не ездить по поверхности, на которой колеса не могут немного проскальзывать. На таких поверхностях, как твердые камни или дороги с твердым покрытием, шины будут заедать. При повороте все колеса захотят вращаться с разной скоростью. Однако с заблокированными дифференциалами это будет невозможно. По мере продолжения поворота на трансмиссию вашего автомобиля будет оказываться невероятная нагрузка, что в конечном итоге приведет к поломке.Это называется заводской. Так что убедитесь, что вы разблокировали свои дифференциалы и вышли из 4wd, прежде чем попасть в черный верх.

Похожие сообщения

• Как работает дифференциал

  Вы когда-нибудь притворялись, что знаете, как работает дифференциал, но втайне не знали? Вы когда-нибудь думали про себя: «Как работает дифференциал?» Это видео 1930-х годов объясняет…

ПРАВДА ОБ ОТКРЫТОМ VS. ЗАБЛОКИРОВАННЫЕ ДИФФЕРЕНЦИАЛЫ

Нужны ли мне шкафчики дифференциала?

Правда в том, что; Несмотря на то, что не всем нужны блокираторы дифференциала, каждый может использовать их в какой-то момент на бездорожье.Большинство стандартных автомобилей 4X4 поставляются с открытыми дифференциалами (Wrangler Rubicons, Toyota с электронным шкафчиком и некоторые другие модели будут поставляться с запирающимися шкафчиками в качестве заводской опции). Это означает, что если у вас нет шкафчиков, у вас действительно есть только 2 колеса, обеспечивающие тягу для автомобиля в любой момент времени, когда включен 4WD; один для передней оси и один для задней оси.

Позвольте мне рассказать вам о том, как работает большинство дифференциалов. Дифференциалы принимают крутящий момент, поступающий от трансмиссии через карданные валы, и передают его на колеса.При этом дифференциалы получили свое название от механизма, который отсоединяет колесо с наибольшим сопротивлением, поэтому вы можете легко и без проскальзывания шин. Видео ниже объясняет, как работает большинство дифференциалов.

Блокировка дифференциала может иметь огромное значение при вождении по бездорожью. Если какая-либо из ваших шин слегка отрывается от земли, вся тяга от этой оси будет передаваться этой шине (той, которая имеет наименьшее сопротивление), а шина, которая фактически соприкасается с землей, будет иметь нулевое сцепление с ней. .Вот так, друг мой, и застрянешь… даже если у тебя автомобиль 4X4.

Теперь, если вы попали в такую ​​же ситуацию на автомобиле 4X4, оборудованном блокировщиками дифференциала, как только ваша шина начнет вращаться от земли, вы можете активировать свой шкафчик (если его можно выбрать или если у вас есть автоматический шкафчик, он активируется сам по себе) . Тогда шкафчик заблокирует обе шины вместе, и та, которая соприкасается с землей, получит сцепление, необходимое для преодоления препятствия или вытаскивания вашего автомобиля из более мягкого грунта.

Теперь пора поговорить о различных типах блокировок дифференциала, которые вы можете приобрести для своего автомобиля.

Дифференциал ограниченного скольжения: Дифференциал этого типа автоматически передает некоторое тяговое усилие другой шине, когда обнаруживается, что одна шина скользит. Не обеспечивает стопроцентную блокировку и рекомендуется для легкого бездорожья, ежедневных водителей, буксировщиков и т. Д. Некоторыми примерами являются TrueTrac, Toyota LSD и другие.

Автоматические запирающиеся шкафчики: Этот стиль всегда обеспечивает стопроцентную блокировку, позволяя шинам вращаться с разной скоростью при повороте, чтобы обеспечить более плавное вождение на дороге. Эти блоки будут заблокированы сами по себе без необходимости вмешательства оператора. Некоторые примеры: Detroit, Aussie Locker, Lock-Rite и т. Д. Отлично подходит для внедорожников, не очень хорошо для дорожных транспортных средств, особенно если есть снег или лед.

Выбираемые рундуки: Это шкафчик, который наиболее рекомендуется, так как вы можете перепрыгнуть с открытого дифференциала на полностью заблокированный, щелкнув выключатель или потянув за кабель.Эти устройства обеспечивают 100% блокировку и полностью отключаются, поэтому вождение будет точно таким же, как вождение автомобиля с открытыми дифференциалами, но наличие этой опции блокировки по требованию — это здорово! Это самые дорогие шкафчики, но они стоят каждой копейки. Оборватели Rubicon и Toyota с E-Locker предложат эту опцию с завода либо для задней оси, либо для обеих осей. Электронные шкафчики, шкафчики для воздуха и шкафчики с тросом подпадают под эту категорию. Отлично подходит для любого автомобиля.

Катушки: Они будут держать обе шины заблокированными на 100% все время. Механизма блокировки и разблокировки нет. Оба полуоси будут двигаться как один. Не для дорожных транспортных средств, рекомендуется только для внедорожников. ТОЛЬКО для транспортных средств, оборудованных для экстремального скалолазания или любых гонок по пустыне. Самый дешевый способ заблокировать дифференциалы, так как НИКОГДА не рекомендуется сваривать крестовины вместе.

Если вы все еще не уверены, какой шкафчик лучше всего подходит для вашего приложения, позвоните нам по телефону 928-227-2026 или зайдите в магазин, и мы будем рады ответить на все ваши вопросы и / или запланировать установку оборудования. установить шкафчики.

Связанные

Полный привод против блокировки дифференциала — 4WheelDriveGuide

Блокируемый дифференциал при правильном использовании — это удивительное произведение инженерной мысли. Этот единственный компонент трансмиссии может означать разницу между хорошим внедорожником 4 × 4 и отличным автомобилем. Если вы когда-либо ездили по бездорожью с полноприводным автомобилем 4 × 4 с блокируемым задним дифференциалом, вы сможете понять, насколько легко он позволяет автомобилю преодолевать большинство препятствий.Но для чего нужен блокирующий дифференциал и когда нужно задействовать рундук? В чем разница между задним шкафчиком и LSD (Limited Slip Diff). Чтобы найти ответы на эти и другие вопросы, прочтите…

Блокировка дифференциала используется для преодоления ограничения открытого дифференциала в условиях бездорожья путем блокировки центрального, переднего или заднего дифференциала для равномерного распределения мощности и крутящего момента на обе стороны дифференциала. Блокировка переднего или заднего дифференциала позволяет оси вращать оба колеса одновременно с одинаковой скоростью независимо от разницы в сцеплении.

Если вы хотите узнать больше о том, как работает блокировка дифференциала и когда его целесообразно использовать, продолжайте читать…

Как работает электронная блокировка дифференциала?

Блокируемый дифференциал или «шкафчики», как их обычно называют в кругах бездорожья, по существу блокирует открытый дифференциал, может ли он быть центральным, передним или задним дифференциалом, и заставляет обе оси работать как одно целое и поворачиваться на одной и той же скорости независимо от тяги или ее отсутствия.В отличие от открытого дифференциала, который позволяет обоим колесам вращаться с разной скоростью, особенно в поворотах, блокиратор дифференциала заставляет оси вращаться с одинаковой скоростью и предназначен для включения только тогда, когда тяга ограничена или почти потеряна.

Блокировка дифференциала похожа на волшебную кнопку, которая дает автомобилю большое преимущество перед открытым дифференциалом, особенно в сложных условиях вождения, таких как ползание по камням или глубокие рыхлые колеи. Густая грязь — также прекрасная возможность задействовать блокираторы заднего или центрального дифференциала.

Очень важно отметить, что блокируемые дифференциалы предназначены для включения только в очень экстремальных условиях. ЗАПРЕЩАЕТСЯ использовать шкафчик на открытой дороге, особенно для битума (асфальтобетон), и при неправильном использовании он может привести к серьезным повреждениям дорогостоящих компонентов трансмиссии.

Крутящий момент всегда передается на колеса с наименьшим сопротивлением .

Не все автомобили с колесной формулой 4 × 4 оснащены фиксатором заднего дифференциала, поэтому вам придется изменить свой стиль вождения, чтобы компенсировать его отсутствие.Автомобиль без заднего дифференциала с блокировкой, возможно, все еще может преодолеть сложное препятствие, это просто означает, что вам нужно будет использовать больше инерции, чтобы ваши оси преодолели препятствие. Как только какое-либо из колес поднимается в воздух или вы попадаете в ситуацию с перекрестной осью, что часто случается на бездорожье, крутящий момент всегда будет передаваться на колесо с наименьшим сопротивлением , что приводит к временной неподвижности 4 × 4. . Если не использовать достаточный импульс, вы можете оказаться в затруднительном положении, и ваши колеса будут крутиться в воздухе.

Автомобили с открытым дифференциалом, такие как более старые Land Rover Defenders, Suzuki Jimny и многие другие, без каких-либо средств TC (Traction Control), потребуют большей инерции и будут немного бороться в условиях бездорожья с поперечной осью.

Внедорожник Пример:
Если одно колесо находится в грязи / песке / снеге, а другое — на асфальте с хорошим сцеплением, крутящий момент всегда будет передаваться на колесо с наименьшим сопротивлением, т. Е. На колесо с наименьшим сопротивлением. тяга. Для преодоления этой «слабости» были внедрены системы TC.

Итак, когда вы включите блокировку межосевого дифференциала? Чтобы узнать, читайте дальше…

Когда использовать блокировку центрального дифференциала

Блокировка центрального дифференциала (режим 4H) делает вождение более легким, безопасным и управляемым по песку, грязи, гравию и снегу.Вы уловили идею? Да, всякий раз, когда вы рискуете съехать с асфальта, пора задействовать блокировку центрального дифференциала. Именно тогда вы знаете, что ваше приключение официально началось. Большинство обычных автомобилей 4 × 4 имеют варианты коробки передач 2H, 4H и 4Lo. Это означает, что при движении по асфальту вы почти всегда будете находиться в 2 часах. Режим 2H обеспечивает более низкий расход топлива и более равномерный износ шин. При выполнении поворотов внешнее колесо поворота всегда вращается быстрее, чем внутреннее колесо. Подумайте, легкоатлеты бегают по овальной дорожке, а бегуны стартуют с одной линии.Бегуны на внешней дорожке должны бежать быстрее, чтобы покрыть большую площадь, чтобы не отставать от бегунов на внутренней дорожке. Чтобы компенсировать угол, бегунов ставят в шахматном порядке, чтобы гонка была честной.

Скользкие поверхности

Заблокируйте центральный дифференциал, когда поверхность, по которой вы едете, становится скользкой, например, гравийной, или когда на асфальте есть лед или снег. Такие условия вождения — идеальное время для включения 4H, распределяя мощность между передним и задним карданными валами.Это дает вам улучшенную управляемость и тягу.

Когда использовать блокировку заднего дифференциала

Затем включаются блокираторы заднего дифференциала, если вы хотите медленно без повреждений преодолеть бездорожье. Включив блокировку заднего дифференциала, вы улучшите управление транспортным средством и вам потребуется меньший импульс, поскольку оба задних колеса заблокированы, как если бы одна ось вращалась с одинаковой скоростью, независимо от того, есть ли тяга на одном из них или нет.

Вождение по песку

Когда задний рундук включен в глубокий мягкий песок, ваш автомобиль должен выйти из потенциально неподвижной ситуации, прежде чем вы погрузитесь в него.Не ждите, пока вы полностью увязнете в осях, прежде чем задействовать задний блокиратор. Если вы чувствуете, что автомобиль борется с трудностями, остановите его, немедленно поставьте запирающиеся шкафчики и посмотрите, как он вылезает наружу.

Движение в гору по крутой неровной поверхности.

Кроме того, при движении в гору по неровной поверхности вам определенно нужно задействовать блокиратор заднего дифференциала, а не пытаться ехать по трассе с открытым дифференциалом. Движение в гору по неровной трассе с открытыми дифференциалами требует немалого импульса, если вы надеетесь на успех, и риск повреждения вашего автомобиля значительно возрастает.Вы также рискуете повредить бездорожье и ухудшить условия для проезжающего за вами автомобиля.

Движение под гору по неровной местности

Здесь вы хотите задействовать только блокировку заднего дифференциала, потому что включение передних блокировок резко ограничивает поворотные способности вашего автомобиля. Задний рундук идеально сочетается с компрессионным торможением двигателем. У вас будет почти идеальный контроль над автомобилем. При включении заднего рулевого механизма при движении под уклон также уменьшаются ваши шансы поскользнуться, поскольку увеличивается тяга на задних осях.

Пересечение русел рек с мягким песком и скользкими камнями

В этой ситуации вы также хотите избежать увязания, прежде чем вызовете свой шкафчик, чтобы спасти вас. Застряв в глубокой воде, вы рискуете получить всевозможные дорогостоящие электрические повреждения. Так что вы действительно хотите как можно быстрее входить и выходить из глубокой воды.

Ручная и автоматическая блокировка дифференциала

Ручная блокировка дифференциала означает, что дифференциал по умолчанию открыт.Когда вы вручную включаете режим 4H, вы закрываете межосевой дифференциал, и мощность равномерно распределяется между 2 карданными валами. То же самое можно сказать о переднем и заднем дифференциалах. Обычно это открытые дифференциалы, и вам нужно вручную закрыть задний или передний дифференциалы, щелкнув переключатель и задействовав электронный замок дифференциалов, чтобы закрыть его. Это закрывает заднюю или переднюю оси и заставляет их работать как единое целое, а не независимо, как раньше. Автоматическая блокировка дифференциала также известна как LSD или Limited Slip Diff.

Блокировка дифференциала и дифференциал ограниченного трения

LSD никогда не сможет конкурировать или сделать автомобиль таким же способным, как автомобиль с задним шкафчиком Diff. LSD работает, допуская небольшое вращение колес, а затем автоматически включает LSD (Limited Slip Diff)

.

LSD (ограниченное скольжение)

LSD работает, ограничивая независимость между правой и левой осями. Наиболее распространенная технология Limited Slip Diff основана на пакете сцепления или на пружине с предварительным натягом.Он состоит из ряда фрикционных и стальных пластин, установленных между боковой шестерней и корпусом.
Эта технология работает, позволяя колесам нормально функционировать на асфальте и поверхностях с высоким сцеплением без необходимости зацеплять или расцеплять что-либо. Колеса могут вращаться с разной скоростью, например, при прохождении поворотов, но блокируются при движении по прямой, и блок сцепления или металлические пластины обнаруживают, что они находятся в ситуации с высоким крутящим моментом. Крутящий момент, исходящий от приводного вала, затем заставляет дифференциал закрыться.В теории это звучит неплохо, однако не так эффективно, как шкафчик дифференциалов или даже современная система TC. Однако это лучше, чем просто открытый дифференциал.

Противобуксовочная система

Traction Control (TC) функционирует аналогично блокировке дифференциала, он активируется автоматически, как только автомобиль обнаруживает потерю тяги. Большинство транспортных средств позволяют отключить эту функцию, так как это может немного помешать продвижению вперед, особенно на песке.TC работает, обнаруживая потерю сцепления с колесами с помощью датчиков, а затем автоматически применяет тормоза только к колесам, которые потеряли сцепление с дорогой, тем самым передавая большую мощность и крутящий момент на колесо с наибольшим сцеплением. Он функционирует аналогично ручному механическому блокировщику дифференциалов, но не совсем так же, как сначала теряется тяга, и перед автоматическим включением TC необходимо пробуксовывать колеса. Это также снижает возможности автомобиля в определенных условиях бездорожья.

Заключение

Ваши блокирующие дифференциалы предназначены для того, чтобы вы, в первую очередь, не застряли, преодолевая внедорожное ограничение открытого дифференциала в сложных условиях вождения или на пересеченной местности. Это достигается за счет блокировки дифференциала для равномерного распределения мощности и крутящего момента на обе стороны дифференциала. Используйте блокираторы дифференциала с умом, чтобы защитить свой автомобиль, внедорожную трассу и окружающую среду.

Happy 4 Wheeling и помните, безопасность прежде всего !!!

Что такое блокировка дифференциала с ручным управлением?

Итак, вы продали хороший новый (не в выставочном зале или подержанный) 4X4, и не совсем понимаете, почему, черт возьми, так много людей затем разносят больше готовых вещей для «шкафчиков»?

Эта статья была первоначально опубликована в июльском выпуске 4×4 Australia за 2012 год.

Прежде чем мы углубимся в эту тему, давайте определимся, что мы подразумеваем под шкафчиками.Мы не говорим о блокировках центрального дифференциала, которые имеют первостепенное значение и являются универсальными для полноприводных автомобилей 4X4.

Нет, мы собираемся поговорить о блокировках межколесного дифференциала, которые буквально блокируют одну боковую ось с другой, эффективно давая вашему автомобилю прочную ведущую ось слева направо — это похоже на сварку центров дифференциала, а не что мы защищаем шкафчики CIG.

Эти фиксаторы межколесного дифференциала могут быть размещены в переднем и / или заднем дифференциале для обеспечения превосходных приводных характеристик.Фактически, шкафчик (по крайней мере, в нашей книге) является наиболее эффективным послепродажным оборудованием, которое вы можете добавить к своему 4X4, чтобы улучшить его ходовые качества на бездорожье.

Конечно, шины и подвеска — одни из самых необходимых вещей, но шкафчик поможет вам продвинуться дальше по самым суровым трассам. Нельзя сказать, что скромные туристические полноприводные автомобили не имеют шкафчиков. Вам действительно не нужно уходить слишком далеко по бездорожью, спускаться по скользкой рампе лодки или через заболоченную яму, чтобы воспользоваться их помощью. Используя шкафчики всех типов во многих различных внедорожниках 4X4, мы бы рассмотрели блокировку дифференциала в верхней части любого списка надстроек.

«Почему производители не устанавливают шкафчики в стандартную стоимость?» мы слышим, как вы спрашиваете. Что ж, некоторые делают.

Nissan, еще во времена расцвета GQ, имел ручной шкафчик с тросиком, у GU он есть в некоторых моделях O / S, у некоторых круизеров Toyota есть электромеханические шкафчики, и теперь у нас есть Mitsubishi, предлагающий их на Triton и Pajeros, плюс покупатели Land Rover могут поставить галочку в шкафчике при покупке Disco.

В целом, однако, большинство (если не все) производители выбирают электронную противобуксовочную систему — это совершенно другая тема.То же самое работает и с различиями, поэтому в этой статье мы предположим, что вы в курсе этой темы. Если нет, обратитесь к нашему выпуску за март 2012 года.

Перед тем, как выбрать шкафчик, вам необходимо решить, какой шкафчик вы хотите использовать — автоматический или ручной, что еще больше усложняет окончательное решение. В первой части этой функции, состоящей из двух частей, мы сконцентрируемся на вариантах ручной блокировки.

Ручные (или выбираемые) шкафчики требуют ввода от гайки за рулем — это вы. Если вы застряли и забыли включить вещь — это ваша вина.Если вы включите его слишком поздно на трассе и застрянете или забудете выключить его, когда поверхность станет слишком твердой (или твердой) и вы повредите шины или трансмиссию — это снова ваша вина. Водитель должен уметь читать трек и ситуацию и знать, когда активировать и деактивировать шкафчики, чтобы получить от них максимальную отдачу — вроде переключения передач.

По сравнению с автоматическим шкафчиком, в котором вы просто управляете и крутите педали, а запирание и отпирание делается за вас. Несколько преимуществ ручных шкафчиков: когда они заперты, они надежно и надежно заперты, и нет никаких шансов, что они случайно разблокируются сами.

С некоторыми типами вы получаете воздушный компрессор как часть сделки, который также можно использовать для накачивания шин и, возможно, для работы пневматических инструментов. Когда шкафчик не используется, ваши дифференциалы, по сути, представляют собой открытый центр дифференциала, обеспечивающий надежные ходовые качества на дороге.

Обратной стороной (по сравнению с автомобильными версиями) является то, что они, как правило, дороже покупать и устанавливать, имеют больше движущихся частей, могут иметь повреждение внешних воздушных или электронных линий и, как мы указывали, работают только так же хорошо, как драйвер позволяет им.

ГДЕ И ПОЧЕМУ НУЖНО ИСПОЛЬЗОВАТЬ ЛОКЕР?

Практически любая ситуация на бездорожье будет облегчена с помощью шкафчиков. Водитель ощутит все преимущества блокировки дифференциала на разбитой, каменистой и неровной поверхности; реже на песке, льду и сверхскользких поверхностях. То же самое и с крутыми спусками (вверх и вниз) — заблокированный 4X4 всегда будет превосходить разблокированный. Ситуации вождения, при которых колесо отрывается от земли, делают разомкнутые (с открытым дифференциалом) полноприводные автомобили почти бесполезными.

Автомобиль с LSD будет немного лучше, но заблокированный 4X4 поразит всех зрителей тем, насколько велик ваш 4X4 или даже насколько вы хороший водитель. Также очень важно иметь возможность медленно преодолевать препятствия, не повредив свой внедорожник.

Устранение необходимости в «героических» взлетах и ​​запуск 4X4 в наносящие урон приземления легко сэкономят на цене шкафчика. Отсутствие повреждений гусениц тоже очень важно; возможность ползать по колеям, не вращая колеса, помогает поддерживать наши гусеницы 4X4, поэтому покупка шкафчика может считаться зеленой.Кто бы мог подумать?

ПЕРЕДНИЙ ИЛИ ЗАДНИЙ?

Что касается рундуков с ручным управлением, то они, как правило, снижают эффективность рулевого управления, если они установлены сзади, и делают рулевое управление практически невозможным, если оно активировано в переднем дифференциале, тем более, когда вы включаете питание, которое имеет тенденцию тянуть вас прямо вперед. Поэтому большую часть времени лучше всего использовать их по прямой, а затем снимите их, чтобы повернуть. Если вы устанавливаете только один шкафчик (передний или задний), подумайте о том, насколько хорош ваш задний LSD (помните, что они изнашиваются), тип вашего полноприводного вождения, тип вашего 4X4 и как ход подвески большой.

Итак, вот оно. Ознакомьтесь с конкурентами на рынке и узнайте, как должен работать 4X4. Однако имейте в виду, что после того, как вы проехали на замке, пути назад уже не будет.

ВОЗДУШНЫЙ БЛОК ARB

Как следует из названия, ARB Air Locker приводится в действие пневматическим (или пневматическим) переключателем в кабине. Как только воздушный компрессор создает давление в системе, Air Locker активирует блокирующий механизм в центре дифференциала, который предотвращает независимое вращение шестерен дифференциала (и, следовательно, полуосей).Включение и выключение переднего и заднего замков происходит практически мгновенно (независимо переключаются).

Корпус держателя дифференциала представляет собой цельный блок из чугуна с шаровидным графитом (ковкого), который обеспечивает высокую жесткость и включает в себя вдвое большее стандартное количество шестерен по сравнению с большинством оригинальных центров. Входящий в комплект воздушный компрессор также можно использовать для накачивания шин и пневматических инструментов. Для передних и задних рундуков нужен только один воздушный компрессор. В разблокированном состоянии центр дифференциала действует как обычный открытый дифференциал.

ARB также предлагает крышки дифференциала, которые превосходят по прочности (по сравнению с оригинальными покрытиями) и которые не только помогают защитить центры дифференциала и механизм Air Locker, но и уменьшают изгиб корпуса дифференциала, который в экстремальных ситуациях может быть причиной смещения. шестерни и выход из строя шестерен.Передние и задние воздушные шкафчики ARB доступны почти для каждого внедорожника 4X4, проданного в Австралии.

Для получения дополнительной информации посетите www.arb.com.au.

ПРОЛОКЕР TJM

TJM ProLocker — это шкафчик с пневматическим приводом, который нагнетает воздух в дифференциал через бортовой воздушный компрессор и воздушную линию, которая зацепляет стопорное кольцо на одной оси. Это, в свою очередь, блокирует ведущую шестерню и ведущую шестерню
, заставляя привод равным образом направлять левую и правую оси.

ProLockers имеют закаленный цельный поперечный вал для обеспечения высокой прочности и включают в себя привод поршневого типа для выполнения последовательности включения и выключения.Как только вы преодолеете препятствие, щелчок переключателя вернет ваши дифференциалы в нормальное состояние, позволяя выпускать сжатый воздух через выпускное отверстие в электромагнитном клапане. Стопорное кольцо, которое соединяет пары осей вместе через внутренние зубчатые колеса, разблокируется исполнительным механизмом, который позволяет дифференциалам дифференцироваться, а затем время движения в обычном режиме.

Передние и задние рундуки доступны для увеличивающегося диапазона полноприводных автомобилей 4X4, включая LandCruiser и FJ Cruiser Toyota серии 100/200, Nissan Patrol и D22 Navara, Jeep TJ / JK Wranglers и Land Rover Discovery II, плюс наличие этого воздушного компрессора позволяет использовать с накачкой шин и пневматическими инструментами.

Для получения дополнительной информации посетите www.tjm.com.au.

ЭЛОКЕР

Компания Harrop в сотрудничестве с Eaton Corporation разработала дифференциал Harrop / Eaton ELocker, который представляет собой электромагнитную блокировку дифференциала. Он управляется переключателем на приборной панели, который затем блокирует центр дифференциала с помощью механической блокировки.

В разблокированном состоянии он действует как открытый дифференциал для облегчения вождения по дороге. В заблокированном состоянии он почти мгновенно блокируется, чтобы зацепить свои прецизионные кованые шестерни для полного твердого привода через набор осей.

Когда переключатель активирован, электрический ток подается на электромагнит, который создает крутящий момент на тормозной пластине. Это, в свою очередь, активирует механизм линейного изменения, который затем включает механизмы блокировки в боковые шестерни дифференциала, что приводит к блокировке центра дифференциала. После отключения переключателем в салоне серия возвратных пружин переводит дифференциал в открытое (разблокированное) состояние.

Передние и задние рундуки доступны для ряда автомобилей (включая Toyota, Nissan, Land Rover и Jeep), при этом постоянно разрабатываются и выпускаются дополнительные модели.Кроме того, будучи конструкцией с четырьмя шестернями, ELocker обеспечит превосходную прочность по сравнению с центром дифференциала оригинального оборудования.

Для получения дополнительной информации посетите www.harrop.com.au, позвоните по телефону 1300-HARROP или посетите сайт Harroptv на YouTube.

OX LOCKER

The Ox Locker родом из США, но есть один поставщик в Австралии. Ox Locker — это шкафчик с тросовым приводом, с помощью которого пользователь вручную перемещает рычаг (или рычаг переключения передач) в кабине, который просто вставляет механизм блокировки в шестерни дифференциала, чтобы обеспечить полный и равный привод по всем осям.

Что касается рычага переключения, то теперь есть три варианта: простой старый ручной переключатель, в котором все еще используется кабель в оболочке (точно так же, как в вашем старом наборе для переключения передач на велосипеде), пневматическая система или электронный переключатель. и то, и другое сделало бы блокировку и разблокировку быстрее. Очевидно, что с двумя последними версиями вам потребуется бюджет на воздушный компрессор или ткацкий станок для завершения установки.
Каждый шкафчик поставляется в комплекте с прочной стальной крышкой дифференциала, чтобы оставить место для шкафчика и защитить весь комплект.

Шестерни рулевого механизма изготовлены из стали 8620, как и зубчатые колеса с зубчатым венцом и ведущей шестерней. Будучи производным от США устройством, Ox Lockers доступны только для американских внедорожников. Владельцы Chrysler / Jeep могут улыбаться, как и некоторые водители Dodge, Ford и Mazda.

Для получения дополнительной информации посетите www.ox-usa.com или www.ozadventure.com.au.

РАЗМЕРЫ MCNAMARA

Шкафчик McNamara ушел в прошлое — но только по названию. Джек Макнамара продал права и дизайн новым владельцам в TJM (см. TJM ProLockers выше), которые с тех пор увеличили диапазон транспортных средств, на которых могут быть установлены эти шкафчики, — чтобы довести их до масс, а не только модели Land Rover, которыми они были. изначально разработан для.(Шкафчики McNamara также подходят для моделей Toyota HiLux, Hiace, 4Runner и Bundera.)

В то время как оригинальные рундуки Джека управлялись с помощью включения воздушного компрессора или вакуума, снимаемого из коллектора двигателя в бензине, или разрежения генератора в дизельном топливе, все они давали один и тот же результат — блокировку дифференциала при нажатии кнопки.

Как вам наш новый дизайн сайта? Расскажите нам в комментариях ниже или отправьте нам свое мнение по адресу feedback @ whichcar.com.au.

Открытые 4X4 | Что такое блокировка дифференциала и когда ее использовать?

Понимание блокировки дифференциала — одна из основ управления внедорожником 4X4, так что же такое блокировка дифференциала и когда ее использовать?

Термин «блокировка дифференциала» является аббревиатурой от блокируемого дифференциала, также известного как блокиратор дифференциала. Есть несколько различных типов, но прежде чем мы перейдем к тому, почему вы хотите заблокировать дифференциал, нам нужно объяснить, что такое дифференциал, и это начинается с проблемы, которую он решает.

Представьте, что у вас есть два колеса на оси, как показано на рисунке ниже.

Когда эта ось поворачивает угол, внутреннее колесо описывает более короткую дугу, чем внешнее колесо. Тем не менее, обоим колесам требуется одинаковое количество времени для завершения поворота. Это нормально, если колеса просто свободно вращаются на конце оси, но это становится проблемой, если мы хотим вести колеса вместе с двигателем.

Мы могли бы просто вставить пару зубчатых колес и заставить приводной вал вращать ось, но это будет означать, что оба колеса должны вращаться с одинаковой скоростью.Если затем мы попытаемся обойти угол, внутреннее колесо будет вращаться с той же скоростью, что и внешнее колесо, а внутреннее колесо будет подпрыгивать, скользить и подпрыгивать, поскольку оно вынуждено вращаться с гораздо большей скоростью, чем должно небольшое расстояние, которое он должен пройти. Проблема заключается в нагрузке на ось, износе шин, плохой управляемости и склонности к «недостаточной поворачиваемости», что означает, что носовая часть вашего автомобиля будет широко давить в поворотах.

Итак, что необходимо, так это каким-то образом управлять обоими колесами, но позволять им поворачивать с разной скоростью за поворотом.Решение есть, и оно называется дифференциалом, или сокращенно diff . Это сложная серия зубчатых колес, которая позволяет внутреннему колесу замедляться по сравнению с внешним колесом, но при этом оба остаются в движении. С точки зрения водителя не важно, как именно винтики делают это, важен эффект.

На схеме ниже показано, что внутреннее колесо движется по более короткому кругу, чем внешнее, и вращается медленнее. Фиолетовая точка представляет собой дифференциал, который позволяет этому случиться, но приводит в движение оба колеса.Синие стрелки показывают относительную скорость каждой части трансмиссии.

На фото ниже изображена ось с корпусом дифференциала в виде выпуклости справа, внутри которой находятся зубцы, составляющие дифференциал. Это немного необычно, поскольку в основном дифференциалы расположены посередине оси.

Итак, дифференциалы решают проблему прохождения поворотов, но они имеют огромный недостаток для езды по бездорожью, что показано на этом рисунке:

Вы видите на картинке, что переднее правое колесо безумно крутится, а переднее левое не двигается.Это потому, что дифференциалы ленивы, они направляют привод на колесо, которое легче всего повернуть. Если быть точным, они уравнивают крутящий момент (крутящее усилие) между двумя колесами на оси.

Итак, если у нас есть колесо с меньшим сцеплением с дорогой по сравнению с другим на оси, например, в воздухе или по грязи, его довольно легко повернуть, поэтому оно получает очень маленькую крутящую силу, и именно столько его партнерское колесо с другой стороны ось попадает. Часто этого недостаточно, чтобы переместить автомобиль, и мы называем это «дифференциальной проблемой».

Понимание проблемы дифференциала — одна из основ езды по бездорожью, потому что это ключ к пониманию не только блокировки дифференциала, но и многих других средств обеспечения тяги и приемов вождения.

Итак, вы уже догадались, что такое блокировка дифференциала. Это устройство, которое отключает дифференциал, блокируя его. Это означает, что оба колеса должны вращаться с одинаковой скоростью, что устраняет проблему с дифференциалом. Но это также исключает хорошую часть дифференциала, часть, которая позволяет колесам на оси двигаться с разной скоростью, а транспортным средствам эффективно поворачивать повороты.Вот почему можно включать или отключать блокировку дифференциала — вы включаете ее, когда вам это нужно, например, при подъеме по крутому скалистому подъему, и отключаете, когда вы, например, не едете по обычной дороге.

Существует два основных типа блокировки дифференциала: ручной и автоматический. Большинство из них включаются и выключаются вручную, но есть некоторые конструкции, которые включаются и выключаются автоматически с помощью механических средств или компьютерного управления. Шкафчики предназначены для работы на малой скорости по бездорожью на рыхлых поверхностях, поэтому потеря дифференциального эффекта на поворотах не является большой проблемой, вы просто заметите, что радиус поворота больше, чем раньше.

То, о чем мы до сих пор говорили, — это не просто блокировка дифференциала, а «межколесный блокируемый дифференциал», чтобы дать ему полное название. Это потому, что это блокировка дифференциала, которая работает на двух колесах на оси. Точно такая же концепция применяется к относительному вращению передней оси по отношению к задней, и это называется «межосевым дифференциалом». Просто будьте осторожны, чтобы знать, что блокировка межколесного моста отличается от блокировки центрального дифференциала, хотя концепция такая же. Мы также называем дифференциал, у которого нет шкафчика, открытым дифференциалом или открытым дифференциалом.

На фото ниже Тойота Прадо. У него активирована центральная блокировка дифференциала, что показано на спидометре оранжевым значком четырех колес с крестиком посередине. У него также есть заблокированный дифференциал заднего моста, показанный эквивалентным красным значком, но с X между задними осями.

Могу ли я установить на свой 4X4 блокировку дифференциала послепродажного обслуживания? А я должен?

Может, уже стоит один или два в стандартной комплектации. Если нет, возможно, ответ. Есть ряд компаний на вторичном рынке, которые поставляют дифференциалы, но не для всех марок и моделей, а только для тех, которые наиболее широко используются для бездорожья.Если у вас есть шкафчик, он может быть установлен механиком. Примерами компаний по производству запчастей для раздевалок являются ARB и Eaton.

Замки дифференциала — определенно не первое, что нужно покупать для внедорожника — оборудование для обеспечения безопасности, такое как огнетушитель и аптечка, являются более приоритетными, чем подвеска, шины, трубки и тому подобное. После того, как вы разберетесь со всем остальным, подумайте о блокировке дифференциалов. Если ваш автомобиль современный, с хорошим электронным контролем тяги, то вам меньше требуется блокировка дифференциала по сравнению со старым автомобилем без электронного контроля тяги.Это потому, что электронная система контроля тяги смягчает «проблему дифференциала» аналогично блокировке дифференциала.

На фотографии ниже показаны органы управления водителя передним и задним подкрылками ARB. Они называются воздушными шкафчиками, потому что механизм включения и выключения приводится в действие воздушным компрессором.

Большинство владельцев устанавливают рундуки для вторичного рынка в задней части автомобиля, поскольку это, как правило, наиболее выгодно при движении по бездорожью, а задняя ось сильнее передней, не в последнюю очередь из-за того, что у нее нет CV суставы.Однако некоторые владельцы таких автомобилей, как Nissan Patrol, устанавливают их на переднюю ось, исходя из того, что задняя часть уже имеет сильный дифференциал повышенного трения (LSD). LSD находится между шкафчиком и открытым дифференциалом.

Какие автомобили имеют блокировку дифференциала в стандартной комплектации?

Вполне возможно, что ваш 4X4 будет поставляться с блокировкой дифференциала на задней оси или на обеих осях. Примерами автомобилей с задними шкафчиками являются Ford Ranger, Pajero Sport и Nissan Patrol Y62, а для передних и задних шкафчиков — некоторые модели Land Cruiser 70 Series, Mercedes-Benz G-Wagen и Jeep Wrangler Rubicon.Мы называем автомобили с передним и задним блокировками дифференциала с двойной блокировкой.

Не все версии 4X4 имеют блокировку дифференциала. Ищите такую ​​кнопку на Nissan Y62 Patrol. В правой части изображения есть значок с четырьмя колесами с крестиком между задними осями — это кнопка для включения и выключения заднего фиксатора.

Не существует серийных внедорожников 4X4 с фиксаторами на передней оси, а не на задней, это всегда только задняя ось или обе оси, и вам необходимо задействовать заднюю ось, прежде чем вы сможете задействовать переднюю.Это необходимо для сведения к минимуму риска перегрузки и повреждения трансмиссии, так как запирающие элементы могут легко вызвать значительные дополнительные нагрузки на компоненты трансмиссии, такие как оси.

Когда следует использовать блокировку дифференциала?

Не попадайтесь в ловушку мысли, что, когда дела идут тяжело, вы включаете блокировку дифференциала, и жизнь всегда становится лучше. Иногда лучше оставить его выключенным. Существует так много ситуаций на бездорожье, что невозможно дать конкретный совет, и вам придется в какой-то момент нарушить каждое из приведенных ниже правил, но вот несколько общих советов:

Используйте шкафчики, когда

• Ваш прогресс может быть нарушен из-за наличия колеса на оси с вращением рундуков, например, изрезанный колеями подъем на холм или некоторые грязные колеи.У Jeep Wrangler Rubicon, изображенного ниже, запираются шкафчики, когда он поднимается на холм. Это можно сказать, потому что переднее правое колесо не вращается. То же самое для Nissan GU Patrol, изображенного на заглавном изображении этой статьи;
• Спуск с холма с колеями, где одно колесо может оказаться в воздухе или потерять сцепление с дорогой; и
• Обычно везде, где вы двигаетесь в низком диапазоне первым или вторым, вероятно потеря сцепления на одном или нескольких колесах, но есть хорошее сцепление с другими колесами, и вам не нужно круто поворачивать.

Не используйте шкафчики, если:

• Вам нужно сильно повернуть, например, при резком обратном повороте, потому что шкафчики увеличивают радиус поворота;
• Все четыре колеса находятся на земле с примерно равной массой на них или равной массой двух колес на оси, потому что колеса, вероятно, будут иметь одинаковое сцепление с дорогой, поэтому предотвращение пробуксовки одного колеса не проблема;
• На боковых склонах, так как автомобиль будет выскакивать из-за дифференциала, не допускающего проскальзывания колес по оси; и
• Вы едете относительно быстро и вам необходимо маневрировать, например, по песку, в некоторых ситуациях в грязи и снегу.Jeep Grand Cherokee внизу нуждается в противодействии рулевому управлению, чтобы продолжить движение в гору, а шкафчики сделают это сложнее. К тому же это происходит относительно быстро.

Итак, чтобы подвести итог…

Термин «блокировка дифференциала» является сокращением от «блокировки дифференциала», а также сокращается до рундуков. Существует два типа межколесных дифференциалов, которые описаны здесь, и центральные блокировки дифференциалов (центральные блокировки дифференциала), которые мы объясним более подробно в другой статье. Следите за этим.

Дифференциал сам по себе означает, что два колеса на оси могут приводиться в движение с разной скоростью, но это означает, что одно колесо на оси может вращаться, когда оно теряет тягу, что приводит к замедлению хода. Шкафчик решает эту проблему, устраняя эффект дифференциала.

Есть два типа, большинство из которых ручные, но некоторые автоматические. Некоторые 4X4 поставляются с ними в стандартной комплектации либо на задней оси, либо на передней и задней осях («двойная блокировка»), и в зависимости от точной марки и модели вашего автомобиля вы можете установить шкафчик для вторичного рынка.Запирающиеся шкафчики очень полезны на бездорожье, но их не следует рассматривать как решение всех проблем с тягой, и их установка не должна быть приоритетом для новых внедорожников, которым следует в первую очередь сосредоточиться на защитном снаряжении.

Вы слышали о них — но знаете ли вы, нужны ли вам шкафчики?

В мире бездорожья существует множество полезных модификаций, которые вы можете внести, чтобы улучшить характеристики вашего грузовика с полным приводом, и другие, которые просто отнимают ваши деньги, не давая вам много взамен.

Одним из важных модификаций в плане улучшения является набор шкафчиков, которые полезны для улучшения вашей мощности на 4 колеса и значительного улучшения сцепления с дорогой.

Прежде чем пойти и купить набор, узнайте, что это такое и что они делают, чтобы увидеть, насколько эффективными могут быть шкафчики, и вы почувствуете себя хорошо, раскошелившись на эти деньги!

Что такое шкафчики?

Блокираторы, также известные как блокираторы дифференциала, блокируют пару осей вместе, так что оба колеса в паре всегда получают одинаковую мощность от трансмиссии.

Хотя это основная функция любой трансмиссии 4WD, у большинства из них есть один недостаток, который делает стандартный 4WD менее подходящим для бездорожья: неравномерное распределение мощности при потере тяги.

Standard 4WD увеличивает мощность только на колесо, которое теряет сцепление с дорогой, уменьшая мощность на колесо с хорошим сцеплением, чтобы выровнять мощность, передаваемую обоим, что отлично подходит для уличной езды по скользкой дороге в 4WD, но мало помогает улучшить тягу на бездорожье.

Используя фиксаторы для одновременной работы осей, вы можете устранить проблему замедления тягового усилия шины, когда свободная шина вращается быстрее, и получить полное сцепление с дорогой на разных поверхностях.

Как работают шкафчики?

Поскольку разблокированные дифференциалы в большинстве стандартных полноприводных и полноприводных трансмиссий передают наибольшую мощность трансмиссии той шине, которая имеет наименьшее сцепление с дорогой, это явный недостаток при движении по бездорожью, если одна шина отрывается от земли.

Блокираторы дифференциалов

исправляют это, делая 4WD более мощным за счет блокировки осей, так что они вращаются вместе, а не независимо, независимо от того, имеют ли они тягу или нет.

Это дает равную мощность на оба колеса, даже если одна шина на мгновение отрывается от земли, поэтому шина на земле продолжает вращаться.

Идеально подходит для езды по бездорожью, когда одно колесо обычно отрывается от земли, пока вы ползаете по камням или едете по неровной дороге, а другое колесо сохраняет инерцию вперед для достижения максимального сцепления с дорогой.

Когда оба колеса постоянно вращаются, автомобиль имеет одинаковое непрерывное сцепление с дорогой и катится вперед всякий раз, когда шина касается поверхности, и ни одной из шин не нужно снова набирать скорость.

Ограниченное проскальзывание или переключаемые дифференциалы блокировки

Есть два способа получить выгоду от блокировки дифференциалов на грузовике: автоматические дифференциалы повышенного трения и выбираемые полностью блокируемые дифференциалы:

• Ограниченный дифференциал скольжения — это своего рода комбинация открытого дифференциала и автоматически заблокированного дифференциала, отлично подходит для езды по снегу, песку и другим скользким поверхностям.Они автоматически управляются автомобилем и при необходимости блокируются, а затем снова разблокируются для стандартного 4WD.
• Выбираемые дифференциалы — Это включает в себя полностью блокируемые дифференциалы, которые необходимо вручную активировать и деактивировать по мере необходимости.

Хотя дифференциалы повышенного трения лучше подходят для езды по бездорожью, чем полностью открытый дифференциал, блокируемый дифференциал, которым вы можете полностью управлять, по-прежнему является идеальным выбором для обычного бездорожья.

Некоторые автомобили даже имеют встроенный дифференциал повышенного трения; однако добавление набора фиксаторов к переднему и заднему дифференциалам обеспечит высочайшую степень контроля над приводом колес и степенью тяги, которую вы можете ожидать от своего грузовика.

Заблокируйте дифференциал и включите питание!

Если вы ищете модификацию тяги, которая действительно улучшит характеристики вашего грузовика, начните с основных колес и более толстых шин, а затем подумайте о комплекте блокировок дифференциала.
