Разборка двухдисковых муфт сцепления — Car Craft Magazine
| Практическое руководство – Трансмиссия

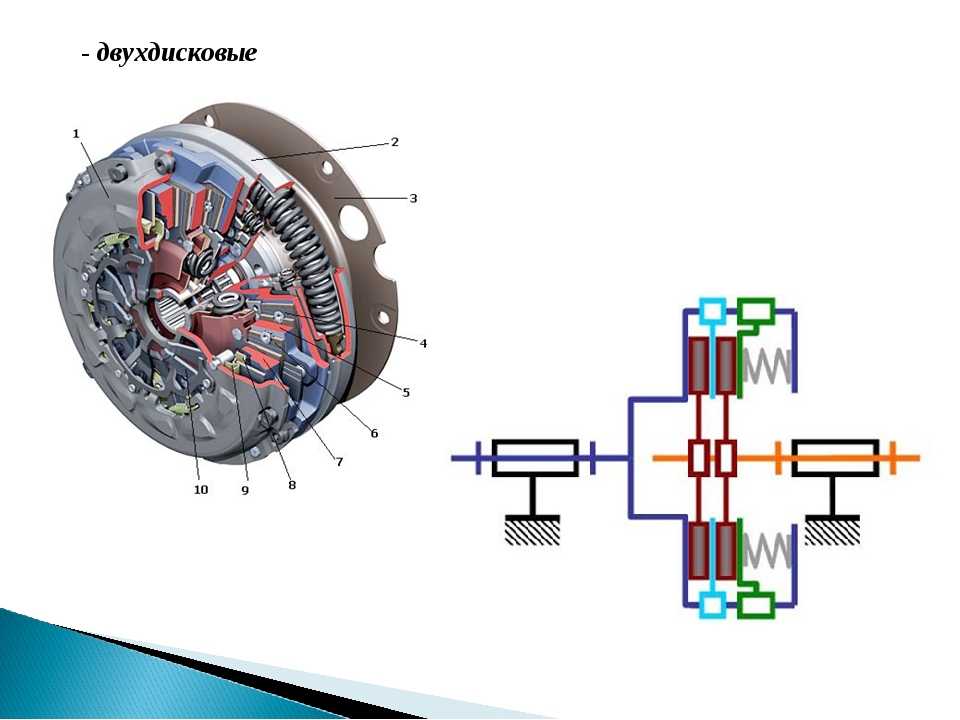

Двухдисковое сцепление
Двухдисковое сцепление в настоящее время набирает популярность, в основном из-за того, что производители мощных автомобилей 21-го века производят невероятное количество автомобилей.
Это ставит рычаг на трансмиссии, преобразователи крутящего момента и особенно сцепления, чтобы передавать всю эту мощность без сбоев. Ответом на вопрос о более сильном сцеплении не обязательно является более жесткий нажимной диск. Крутящий момент любой муфты основан на трех основных параметрах: нагрузке на зажим, площади поверхности и коэффициенте трения. Увеличение любого из этих факторов (например, площади поверхности) позволяет дизайнеру изменить две другие переменные. Например, за счет удвоения площади поверхности сцепления при том же коэффициенте трения однодисковое сцепление, способное выдерживать 500 фунт-футов, теперь может надежно выдерживать 1000 фунт-футов. Centerforce придумала инновационный вариант двухдискового уличного сцепления, который настолько нов, что до сих пор не имеет названия. Наиболее интересной частью сцепления является ступично-пальцевая передача, соединяющая первичный и вторичный диски. Одна проблема с двухдисковыми сцеплениями заключается в том, что на входном валу трансмиссии недостаточно места для двух шлицевых ступиц.
При соединении двух сцеплений вместе второй диск сцепления не нуждается в пружинах ступицы, что снижает вес второго диска. Как видите, компания вложила в этот дизайн серьезные инженерные разработки.
A. Наибольший вес в системе двухдискового сцепления обычно приходится на маховик. Более тяжелые маховики хранят больше энергии, чем более легкие маховики при тех же оборотах в минуту (при условии того же диаметра), что становится очевидным при попытке разогнать тяжелую машину из остановленного положения. Энергия, хранящаяся в маховике, подвержена так называемой инерции вращения, которая увеличивается, когда дополнительная масса расположена дальше от центральной линии вращения. Таким образом, маховик большего размера с большим весом, сосредоточенным на внешнем кольце маховика, потребует большей мощности для ускорения. Учитывая это, Centerforce уменьшает вес, расположенный на внешней кромке маховика, чтобы улучшить ускорение. Удаление такого же количества веса ближе к центру маховика не улучшит ускорение так сильно, как удаление веса дальше от центральной линии.
B. Двойные фрикционные диски также являются частью этой двухдисковой муфты с высокотемпературным органическим (безасбестовым) материалом на одной стороне поверхности сцепления и металлокерамическим сплавом Centerforce на другой. Эта комбинация фрикционных материалов позволяет разработчику сцепления увеличить удерживающую способность, сохраняя при этом не слишком агрессивную поверхность трения.
C. Сцепление Centerforce уменьшает вес второго диска за счет использования ведущих проушин для прямого соединения первичного диска сцепления с неподрессоренным вторичным диском. Вторичный диск опирается на пружины основного диска для устранения вибрации.
D. Для всех дорожных дисков сцепления требуется подпружиненная ступица, которая имеет тенденцию поглощать первоначальный удар материала сцепления во время зацепления. Пружины гасят начальные колебания диска сцепления, сводя к минимуму потенциальную вибрацию сцепления.
E. Ступица сцепления изготовлена из более мягкого стального сплава, чем тот, который используется для входного вала коробки передач, поэтому она будет изнашиваться раньше, чем вал коробки передач. Одним из ключей к качественному сцеплению является то, насколько хорошо шлицы на ступице сцепления подходят к входному валу коробки передач. Небрежные шлицевые зубья недорогого сцепления могут вызвать всевозможные проблемы с включением сцепления и способствовать износу входного вала.
F. Практически во всех уличных сцеплениях также используется так называемая пружина Марселя между двумя накладками фрикционного материала сцепления. Это очень тонкая волнистая пружина, которая также помогает гасить вибрацию сцепления. В гоночных сцеплениях не используется пружина Марселя, и в результате они могут быть очень жесткими на улице.
Во всех двухдисковых сцеплениях должна использоваться промежуточная пластина или вторичная поверхность маховика с поплавком, которая крепится непосредственно к маховику.
Он обеспечивает поверхность маховика, соединенную непосредственно с коленчатым валом для вторичного диска сцепления. Эта поверхность должна плавать, когда давление сцепления отпускается (педаль сцепления нажата), отсюда и название устройства. В этом блоке Centerforce поплавок соединен с тремя большими приводными штифтами, расположенными на маховике.
G. Приводные ремни представляют собой прямое соединение между крышкой прижимной пластины и кольцом железной прижимной пластины. При ускорении эти ремни натягиваются (растягиваются), так как нажимной диск прижимает диск сцепления к маховику. При замедлении (например, резком переключении на пониженную передачу) кольцо прижимной пластины пытается сжать ремни. При сильном переключении на пониженную передачу эти ремни могут согнуться. Как только это произойдет, прижимную пластину необходимо заменить.
H.
Популярные страницы
Лучшие электромобили — модели электромобилей с самым высоким рейтингом
Сколько стоит Tesla? Вот разбивка цен
Лучшие гибридные автомобили — самые популярные модели гибридных автомобилей
Каждый электрический внедорожник, который можно купить в США в 2022 году
Это самые экономичные пикапы 904 904 904 904 904
Это внедорожники с лучшим расходом топлива
Популярные страницы
Лучшие электромобили — модели электромобилей с самым высоким рейтингом
Сколько стоит Tesla? Вот разбивка цен
Лучшие гибридные автомобили — самые популярные модели гибридных автомобилей
Каждый электрический внедорожник, который можно купить в США в 2022 году
Это самые экономичные пикапы 904 904 904 904 904
Это внедорожники с лучшим расходом топлива
Что такое двухдисковое сцепление?
Создано Jay Walling
Дата создания: 10.
11.2017
Последнее обновление: 08.06.2022
Сравнение двухдискового сцепления и однодискового сцепления — один из самых частых вопросов, которые мы получаем здесь, в LMR. Мы объясняем, что такое двухдисковое сцепление и зачем оно вам может понадобиться.
Показать больше Показать меньше
Просмотр этой установки и использование предоставленной информации регулируется условиями, изложенными здесь — Просмотрите инструкции по установке LMR Заявление об ограничении ответственности .
ПОДПИСАТЬСЯ: 79 93 мустанг , 94 04 Мустанг , 05 09 мустанг , 10 14 мустанг , Мустанг 2015 г. , мустанг
Что такое двухдисковое сцепление?
Двухдисковое сцепление состоит из четырех основных компонентов.
Это будут нажимной диск, диски сцепления, поплавковый диск и маховик. Сравнивая их с традиционным однодисковым сцеплением, вы увидите эти различия. Эти детали будут очень похожи, за исключением поплавка и двух дисков сцепления, конечно. Маховик крепится к коленчатому валу, как традиционное однодисковое сцепление. Далее ваш первый диск сцепления; за ней последует поплавковая пластина, затем второй диск. Плавающая пластина сама по себе действует как дополнительная фрикционная поверхность (точно так же, как поверхности маховика или нажимного диска) для фрикционного материала дисков сцепления. Думайте об этом как о расширении самого маховика, добавляя его в смесь, вы увеличиваете фактическую площадь поверхности сцепления. С добавленным размером этих сцеплений и использованием нескольких дисков обычно используемый выжимной подшипник будет другим. Сам входной вал только такой длинный. Добавление этого дополнительного диска в смесь обычно означает, что штатный выжимной подшипник использовать нельзя.
Просто не осталось места из-за увеличенной высоты узла сцепления. Прижимная пластина также будет действовать как традиционный блок на них.
Нужно ли мне двухдисковое сцепление?
Очень часто здесь, в LMR, возникает вопрос: «Зачем мне двухдисковое сцепление и нужно ли оно вообще?». Технологии сильно изменились за эти годы. В прошлом нам приходилось полагаться на тяжелые сцепления в стиле Stage 3 для наших ежедневных Мустангов. Если у вас было сверхмощное однодисковое сцепление, вы знаете, о чем мы говорим. Интенсивное усилие на педали этих агрессивных сцеплений может привести к сильному стуку сцепления (автомобили с меньшим числом передач) и мускулистой левой ноге, которая напоминает Шварценеггера в расцвете сил.
Установка с двумя дисками устранит эти проблемы по всем направлениям. Одним из самых больших преимуществ двухдисковых сцеплений является минимальное усилие на педали с удерживающей способностью, которая намного больше, чем у большинства однодисковых сцеплений.
Нужно ли мне двухдисковое сцепление?
Вы, вероятно, спрашиваете себя: «Подходит ли мой Mustang для использования приложения Dual Disc?». Мое более раннее утверждение о сильно модифицированных и мощных приложениях не всегда обязательно вступает в игру при выборе двухдискового сцепления. Вы можете запустить одно двухдисковое сцепление на стандартном приложении, и в этом не будет ничего плохого. Тем не менее, они справляются с дополнительной мощностью в будущем, если вы планируете со временем наращивать автомобиль. Двойные дисковые муфты помогают распределить мощность по большей площади. Это приводит к более плавному включению сцепления и улучшению управляемости вашего Stang.
