Принцип работы гтц: основа тормозной системы вашего автомобиля

Признаки неисправности главного тормозного цилиндра

Автор: Сочи Авто Ремонт

Рубрика: Тормозная система

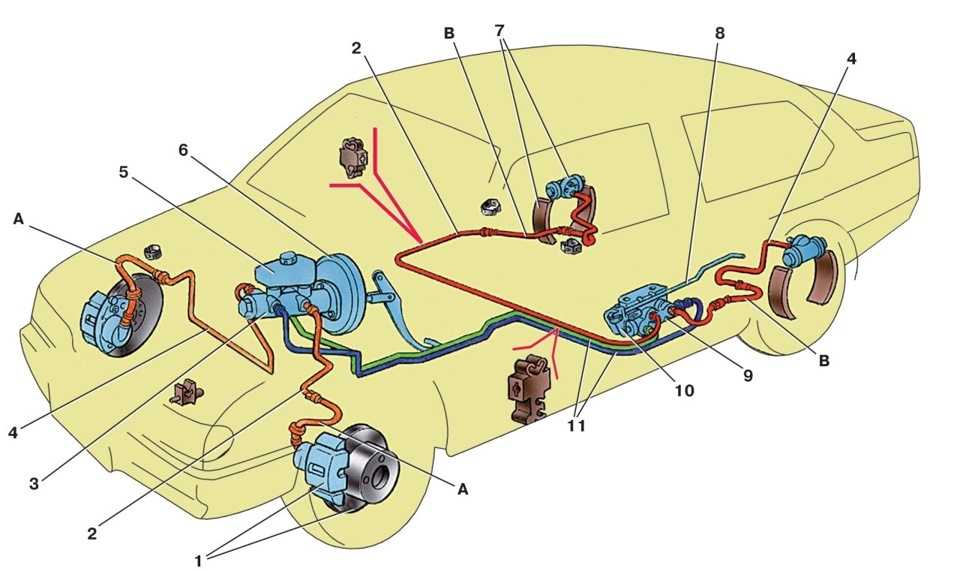

Автомобильная система торможения включает несколько элементов, которыми выполняется своя функциональная задача. Признаки неисправности главного тормозного цилиндра в нашем материале. Тормозной цилиндр является самым важным среди узлов этой системы.

Усилие, создаваемое при его действии на тормозную систему, имеет гидравлический характер.

Признаки неисправности главного тормозного цилиндра

При выходе из строя главного тормозного цилиндра (ГТЦ) возникают различные неприятности. Например, может уменьшиться эффективность работы тормозов или они вообще могут отказать. Чтобы не допустить этого любому автовладельцу нужно разбираться в признаках неисправностей тормозной системы и знать способы их устранения.

Принцип работы главного тормозного цилиндра

ГТЦ использует для своей работы свойство жидкости к сохранению своей «формы» под давлением. Конструкция устройства включает главный цилиндр, состоящий из двух секций каждая со своим гидравлическим контуром. Устанавливается ГТЦ непосредственно на вакуумном усилителе.

Тормозная жидкость заливается в бак расположенный под ГТЦ и включающим 2 секции. Бака соединен с главным цилиндром пи помощи отверстий, проделанных специально для этих целей.

Для облегчения эксплуатации стенки для изготовления стенок бака использовалась полупрозрачная пластмасса, позволяющая легко следить за уровнем, который имеет жидкость в нем.

При снижении уровня ниже номинального значения, датчиком осуществляется передача сигнала на управляющую панель, на которой загорается индикатор. Внутри цилиндра последовательно установлены 2 поршня.

Один располагается свободно, второй зафиксирован и соприкасается со штоком вакуумного усилителя. Чтобы увеличить надежность на поршнях установлены резиновые уплотнители. В начальное положение поршни возвращаются благодаря возвратным пружинам, которые удерживают их в ней.

После нажатия газа, вдавливается шток вакуумного усилителя. При движении по полости цилиндра, шток закрывает компенсационное отверстие. Это вызывает рост давления первого контура и приводит в движение другой поршень.

В результате растет давление второго контура. Когда поршни двигаются, они создают пустые области, в которые по специальному отверстию поступает тормозная жидкость. Поршни перемещаются, пока пружиной не будет выполнена ее работа.

Давление в контурах увеличивается до предельного, благодаря чему механизм начинает функционировать. Когда авто остановится, поршни возвращаются в свое изначальное положение. Контурная система хороша тем, что, если сломается один контур, второй будет работать дальше.

Распространенные неисправности главного тормозного цилиндра

Для своевременного выявления неисправностей ГТЦ и ее устранения, необходимо знать их основные признаки, к которым относятся:

1. Повышение износа тормозных колодок или утечка тормозной жидкости, снижающая ее уровень. Если была выявлена течь, необходимо выполнить замену неисправной детали.
2. Уменьшение эффективности торможения (мягкость тормоза). Это связано с падением уровня тормозной жидкости или смешиванием ее с воздухом. Если торможение наоборот стало жестче, то может сломаться усилитель торможения или клапан, регулирующий вакуумный усилитель.
3. Увеличение хода тормозной педали. Обычно это происходит, если были неправильно отрегулированы тормоза, в системе есть воздух или неисправен ГТЦ.
4. Неравномерность торможения или сильное падение эффективности системы торможения. Первая причина связана с попаданием на тормозные колодки рабочей жидкости, другая причина обычно связана с износом тормозных дисков.

Диагностика неисправностей ГТЦ

Во-первых, следует тщательно изучить показания приборов. Обычно они своевременно показывают неполадки в работе тормозной системы и сигнализируют об этом, соответствующим индикатором на приборной панели. Если появились такие сигналы, необходимо тщательно осмотреть тормозную систему и ГТЦ на отсутствие утечек.

Также нужно осмотреть выходы тормозных контуров и стыки. Завершив осмотр снаружи, нужно проверить давление в системе.

Если имеется значительные отклонения давления от рекомендуемых производителем, значит, неисправен один из контуров. Разгерметизация является основной причиной неисправности ГТЦ, которая легко выявляется по течи и специфическому запаху.

Признаки неисправности главного тормозного цилиндра мы объяснили, жиагностируйте и в ремонт!

Неисправности главного тормозного цилиндра видео

Понравилась статья? Поделись с друзьями в соц.сетях!

Главный тормозной цилиндр авто — принцип работы, неисправности

Сердцем любого авто является не только двигатель, а и главный тормозной цилиндр, поскольку он помогает перекачиванию жидкости в систему тормозов. Управляется вручную ручным рычагом или ножной педалью. Таким образом, водитель затрачивает минимум усилий. В этой статье мы подробно обсудим, при помощи чего создается в тормозах давление, и как оно передается ко всем колесам. Линейная схема положения цилиндра тормозного приведена на рисунке.

Главный тормозной цилиндр состоит из двух частей: резервуар и цилиндр. Из впускного отверстия резервуара в цилиндр подается жидкость для тормозов. Нажимая педаль, цилиндр перекачивает тормозную жидкость в тормозные магистрали.

Функции ГТЦ

Ниже приведены некоторые важные функции ГТЦ:

Перекачка тормозной жидкости. Главный тормозной цилиндр – это насос с педальным или рычажным приводом, который помогает перекачивать под высоким давлением в тормозные магистрали жидкость.

Возвращает тормозную жидкость в бачок после отпускания тормоза.

Поддерживает тормоза под небольшим давлением. Обратный клапан помогает удерживать определенное давление. Таким образом, когда происходит торможение, педаль тормоза не должна сильно перемещаться.

Хранение тормозной жидкости в системе. Бачок, хранит определенное количество жидкости для поддерживания работоспособности тормозов.

Развивает одинаковое тормозное усилие. Поддерживает одинаковое давление, что помогает прикладывать одинаковые тормозные усилия на каждое колесо.

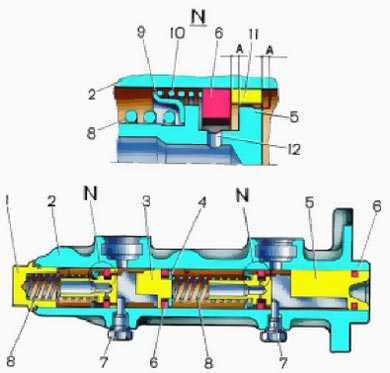

Схема ГТЦ

Главный тормозной цилиндр – основные детали:

Емкость для хранения жидкости (бачок). Он имеет крышку заливной горловины с вентиляционным отверстием и два отверстия внизу. Больший шток известен как впускной порт. Он подает тормозную жидкость в камеру сжатия (цилиндр). Меньший шток известен как компенсационный порт, который помогает для сбора избыточной жидкости из цилиндра в бачок.

Цилиндр. Вместе с поршнем помогает повысить давление тормозной жидкости. Цилиндр установлен под бачком и соединен впускным и компенсационным шлангами.

Поршень. Помогает создать давление внутри ГТЦ. Он размещен внутри цилиндра вместе с возвратной пружиной.

Обратный клапан жидкости. Обратный клапан также известный как остаточный обратный клапан, применяется для поддержания давления в системе. Он помогает быстрому применению тормоза.

Пружина главного цилиндра тормозного. При отпускании педали или рычага она возвращает поршень в исходное положение.

Уплотнители. Поршневые манжеты применяются для уплотнения зазора между поршнем и цилиндром в гидравлических устройствах. Первичное уплотнение устанавливается на конце поршня со стороны пружины, а вторичное уплотнение устанавливается на противоположной стороне. Зазор между первичным и вторичным уплотнением заполнен тормозной жидкостью. Вторичное уплотнение предотвращает утечки.

Толкатель. Один конец толкателя соединен с поршнем, а другой приводится в действие рычагом или педалью тормоза.

Пыльник. Предотвращает попадание пыли и мусора в узел.

Виды

Главный тормозной цилиндр бывает таких видов:

Однопоршневой ГТЦ. Как показано на рисунке, однопоршневой цилиндр применяется для повышения давления. Его недостатком является то, что любая утечка приводит к полной поломке системы тормозов. Следовательно, он используется в двухколесных транспортных средствах для применения дисковых тормозов.

Двойной главный тормозной цилиндр. Известен как тандемный. Создает давление тормозной жидкости в двух отдельных линиях. Одна магистраль идет к передним колесам, а другая – к задним. Как показано на рисунке, в двойном главном цилиндре используются два поршня, и оба они приводятся в действие с помощью одного толкателя. Два поршня разделены возвратной пружиной. Часть цилиндра перед каждым поршнем действует как отдельная камера сжатия, и для отдельных поршней предусмотрены отдельные впускной и компенсационный порты.

Нажатие педали тормоза

Во время применения тормоза толкатель перемещается внутрь, прижимая поршень к возвратной пружине. Первоначально, когда поршень движется вперед, тормозная жидкость внутри цилиндра поступает в резервуар для жидкости через компенсационный порт.

При дальнейшем движении поршня отверстие компенсационного порта закрывается первичным уплотнением. Таким образом, он останавливает возврат тормозной жидкости в бачок и начинает повышать давление внутри цилиндра (компрессионной камеры). Когда давление внутри цилиндра превышает предельное давление обратного клапана жидкости, обратный клапан открывается, и тормозная жидкость под давлением течет по тормозным магистралям, приводя в действие главный тормозной цилиндр.

Отпускание педали тормоза

После отпускания педали тормоза возвратная пружина возвращает поршень в исходное положение. Из-за большей силы пружины поршень резко возвращается в исходное положение. Но жидкость из тормозных магистралей никогда не возвращается внезапно. Таким образом, благодаря более быстрому обратному движению поршня вакуум может накапливаться в камере сжатия. Из-за частичного вакуума пузырьки воздуха могут попасть в цилиндр (камеру сжатия).

Чтобы разрушить этот вакуум, жидкость из зазора между уплотнениями поршня поступает в цилиндр через небольшие отверстия в поршне. Таким образом, поршень достигает исходного положения и открывает компенсационный порт.

После достижения поршнем исходного положения тормозная жидкость в тормозных магистралях начинает возвращаться в цилиндр. Теперь эта избыточная жидкость из тормозных магистралей возвращается в бачок через компенсационный порт.

Двойной главный тормозной цилиндр

Двойной главный цилиндр использует два поршня в одном цилиндре, и каждый из них перекачивает жидкость в отдельную магистраль для каждой пары передних и задних колес.

Нормальное торможение

Обычно при нажатии педали тормоза толкатель прижимает поршни к пружине.

По мере того как поршень 2 закрывает компенсационный порт CP-2, давление в жидкостной линии 2 начинает расти. Точно так же, когда поршень 1 закрывает компенсационный порт CP-1, давление в жидкостной линии1 начинает расти.

Таким образом, обе линии жидкости находятся под давлением, чтобы затормозить переднюю пару и заднюю пару колес.

Применение тормоза при повреждении жидкостной магистрали 2

В этом состоянии при нажатии педали тормоза поршень 2 достигает упора левого конца, а затем за счет поршня 1 начинает наращивать давление в жидкостной магистрали 1. Таким образом, в этой ситуации для включения тормоза используется только магистраль 1.

Применение тормоза при повреждении жидкостной магистрали 1

В этом состоянии, когда педаль тормоза нажата, поршень 1 касается конца поршня 2. Затем поршень 1 и поршень 2 перемещаются вместе, создавая давление в магистрали 2 для жидкости. Таким образом, в этой ситуации для включения тормоза используется только магистраль 2. Механизм возврата поршня после отпускания тормоза аналогичен главному цилиндру с одним поршнем.
