Как работает автокондиционер – принцип действия

Не каждый знает, но автокондиционер работает так же, как бытовой холодильник. Только конструкция немного отличается. Рассмотрим принцип работы автомобильного кондиционера, это поможет вам обеспечить более длительную работу устройства без замен и ремонтов.

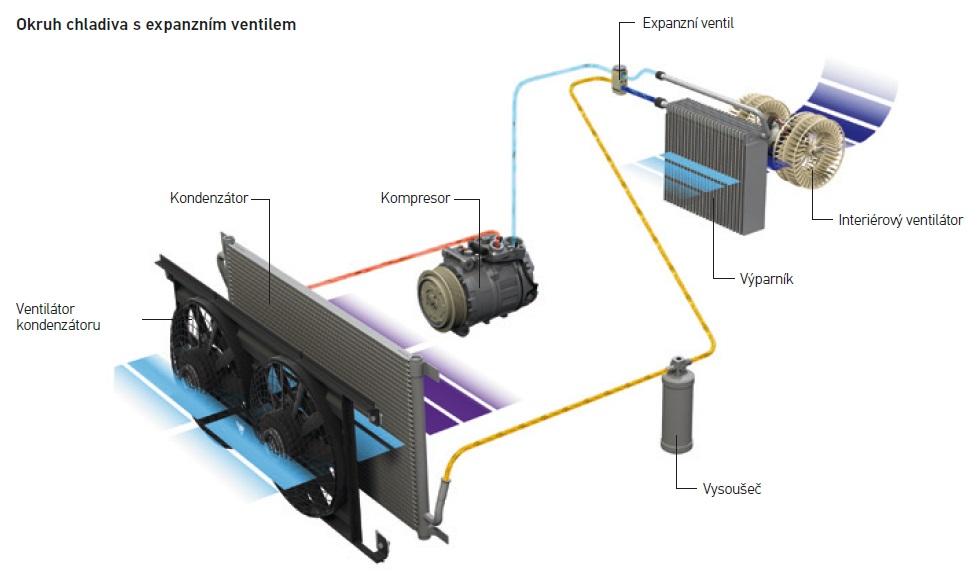

Автомобильный кондиционер

Из чего состоит автомобильный кондиционер?

Главный принцип действия любого автомобильного кондиционера основан на возможности веществ забирать и отдавать тепло со сменой агрегатного состояния. Поэтому подобные аппараты конструктивно схожи и состоят из похожих компонентов.

Узлы автомобильного кондиционера:

  • компрессор;
  • конденсатор;
  • испаритель;
  • осушитель;
  • дроссель или ТРВ;
  • электрооборудование;
  • магистрали.

Названные элементы взаимосвязаны, устройство автомобильного кондиционера получается зацикленным и герметичным. Теперь для понимания принципа действия агрегата познакомимся с каждым из компонентов подробнее.


Компрессор.

Компрессор нагнетает хладагент – агрегат создает давление, из-за которого фреон начинает двигаться по каналам. В автотехнике используют разные по конфигурации компрессоры. Шире остальных распространены устройства роторно-лопастного и поршневого типа, но попадаются и комбинированные модели – приспособления, которые функционируют по принципу Ванкеля (роторно-поршневые).

Компрессор автокондиционера

Контур вокруг кондиционера разбит на 2 части:

  • с высоким давлением – состоит из всех компонентов до испарителя;
  • с низким давлением – магистраль соединения компрессора с испарителем.
Виды привода компрессора
  • В большинстве автомобилей механические компрессоры приводит в действие коленвал через ременную передачу. В конструкции предусмотрен узел отключения – электромагнитная муфта, поскольку автокондиционером пользоваться приходится не каждый день.
  • Реже встречаются системы кондиционирования воздуха, где компрессор работает благодаря электродвигателю. Такое решение встречается преимущественно на электромобиле.
  • Комбинированный вариант привода подразумевает работу компрессора как от коленвала, так и от электродвигателя или аккумуляторов при движении машины.


Конденсатор

В конденсаторе фреон меняет газообразное агрегатное состояние на жидкое, что сопровождается интенсивным выделением тепла. Конструктивно элемент выглядит, как стандартный радиатор из сплава алюминия, соединенный с вентиляторами.

Конденсатор автокондиционера

Чтобы процесс конденсации хладагента стал возможен, предусмотрено отведение тепла. С этой целью конденсатор устанавливают под радиатором системы охлаждения двигателя. Воздушный поток забирает лишнее тепло от конденсатора либо естественным путем из-за движения машины, либо принудительно – под воздействием вентиляторов.


Испаритель

По конструкции испаритель кондиционера представляет собой радиатор, прибор размещают в салоне под торпедо. Фреон испаряется и поглощает тепло из внутрисалонного воздуха.

Испаритель автокондиционера

Чтобы охлаждение салона автомобиля шло продуктивнее, на испарителе стоит электрический кулер. Когда включается вентилятор, созданный принудительно поток воздуха необходимой интенсивности.

Влага, которая присутствует в атмосфере салона, собирается на поверхности испарителя и через специальные дренажи выводится наружу со стороны днища автомобиля.


Осушитель

Из-за постоянных температурных изменений влага после попадания в систему превращается в ледяные кусочки. Кристаллы способны повредить многие узлы кондиционера – например, компрессор или его шкив.

Осушитель автокондиционера

Инженеры добавили в конструкцию осушитель. Это емкость, наполненная специальным составом, которое улавливает и собирает лишнюю влагу.


Дроссель или ТРВ

С помощью терморегулирующего вентиля (ТРВ) контролируется давление в оборудовании для охлаждения. Кроме того, здесь запускается этап испарения фреона.

ТРВ присутствует не на каждой модели машины. Если в ТС предусмотрен климат-контроль, вероятно, производитель установил дроссель вместе с аккумулятором. Первый прибор работает как регулирующий давление клапан, второй собирает излишки фреона.

ТРВ автокондиционера


Электрооборудование

Электрическое оснащение в системе кондиционирования воздуха предназначено для:

  • управления и регулировки;
  • поддержания оптимальной температуры;
  • принудительной воздушной подачи.

В оборудовании расположены температурные датчики – для охлаждающей жидкости, на испарителе. Также термодатчик обеспечивает автоматическое включение и выключение радиатора. На разных моделях ТС схема подключения и число устройств меняется.

На передней приборной панели располагается управляющая панель, при помощи которой человек легко настраивает режим функционирования автомобильного кондиционера путем нажатия пары кнопок.


Магистрали

Все магистрали разбиты на 2 группы – с высоким и низким давлением.

Когда компрессор нагнетает фреон, его давление достигает существенных значений – 250-270 кПа. А в результате сжатия образуется повышенная температура – до 150 градусов.

Магистрали высокого давления проходят усиленную проверку перед установкой. Они должны стабильно работать – выдерживать воздействие повышенных температур и значительных нагрузок.

Для прокладки магистралей низкого давления достаточно использовать обычные трубки. По ним хладагент протекает уже без нагрузок, его давление примерно равно атмосферному. Высоких температур также нет.


Принцип работы автомобильного кондиционера

Работа автомобильного кондиционера основана на цикличности:

  • компрессор нагнетает хладагент в виде газа, вещество разогревается;
  • далее оно отправляется по каналам высокого давления к конденсатору;
  • здесь фреон отдает тепло и превращается в жидкость, давление которой по-прежнему остается повышенным;
  • из конденсатора жидкость переходит дальше через магистрали к осушителю, в котором из нее отводится влага и посторонние примеси;
  • следующий этап – поступление хладагента к терморегулирующему вентилю либо дросселю, где давление регулируется (снижается), в результате начинается превращение вещества в газ;
  • фреон перенаправляется в испаритель и из-за резкого уменьшения давления испаряется, забирая тепло извне, сконденсированная на испарителе вода уходит наружу;
  • после испарителя охладитель в виде газа попадает в каналы с низким давлением, которые ведут его обратно к компрессору.


Очевидно, процесс зацикливается и запускается заново.

Решетка автокондиционера


Работа кондиционера в составе климат-контроля

Автокондиционеры работают как отдельные устройства, либо в качестве компонента климат-контроля. При втором варианте в машине установлен блок управления. Через ЭБУ системы кондиционирования воздуха, обогрева и вентиляции объединены в единую схему.

При работе климат-контроля для поддержания комфортной температуры в салоне авто воздух подогревается вслед за охлаждением. Т. е. микроклимат регулируется за счет попадания части воздуха из испарителя в радиатор печки. Воздух смешивается с основным и приходит в нужное человеку состояние.

Панель управления системой климат-контроля

Независимо от того, действует ли система кондиционирования самостоятельно или входит в климат-контроль, ее конструкция остается неизменной. Она требует одинакового подхода к использованию.


Эксплуатация и обслуживание автомобильного кондиционера

Автомобильным кондиционером надо правильно пользоваться и своевременно ухаживать. Тогда оборудование проработает долго.

Подобные устройства управляются и настраиваются либо вручную через панель, либо в автоматическом режиме, если это климат-контроль.

При мануальном управлении пользователь сам настраивает:

  • угол подачи охлажденного воздуха;
  • включение и выключение системы;
  • уровень температуры в салоне автомобиля.

Климат-контроль сам выполняет основные операции без участия человека.

По правилам необходимо проветрить салон автомобиля, прежде чем включать кондиционер. Это нужно, чтобы температуры в салоне и на улице уравновесились. Резкие температурные скачки вредны для здоровья.

Кроме того, холодный воздух в нагретом салоне авто способен спровоцировать образование микротрещин на стеклах. Они не будут видны сразу, но постепенно характеристики остекления ухудшатся.

Не стоит включать кондиционер на полную мощность. Это влечет резкий перепад температуры. Важно воздерживаться от такого шага, если в салоне сидит ребенок – при детях порой лучше не пользоваться кондиционером.

Каждый автокондиционер способен работать в 2 режимах:

  • приток воздуха в салон с улицы – подходит для отопления остекления;
  • отвод воздуха из салона на улицу – предназначен для прогрева воздуха в машине.

Постепенно фильтры засоряются. С увеличением количества пыли и грязи в них ухудшается и качество воздуха в автомобиле. Соответственно, полезно чистить радиатор кондиционера и по мере загрязнения менять фильтры, чтобы в воздухе не появилось лишней грязи, бактерий и неприятного запаха.

Засорившийся радиатор автокондиционера

Пространство под капотом лучше держать в чистоте для продления срока службы как всего автомобиля, так и кондиционера в частности. Рекомендуется уделять конденсатору, в котором по весне накапливаются соли. Это распространенная причина слабой работы оборудования.

При обслуживании подкапотного пространства также стоит осматривать крепления трубок с фреоном. Они не должны болтаться и вибрировать, иначе вещество может протечь.

Поддержание подкапотного пространства в чистоте

Перед приходом лета тщательная подготовка автомобильного кондиционера не нужна. Оправданы некоторые меры предосторожности. Рекомендуется заранее проверить работу оснащения. Если есть подозрения, выполняют указанные выше процедуры. Также для диагностики или заправки кондиционера всегда можно воспользоваться услугами автосервиса.


Распространенные поломки автомобильного кондиционера

При отсутствии должного ухода наиболее частые поломки свойственны конденсатору. Этот теплообменник постоянно подвергается высокому давлению, кроме того в силу расположения рядом с радиатором охлаждения автомобиля он испытывает механические нагрузки. В радиатор летит грязь, пыль, соль и реагенты с дороги. Кроме того, из-за вибрации со временем появляются микротрещины и, как итог, утечка хладагента.

Периодически ломаются механические узлы. Например, подшипники. Признаки – шум кондиционера при включении, во время работы.

Хуже, когда кондиционер шумит при запуске и затихает при отключении. Это говорит о люфте у компрессора.

Автокондиционер – полезное, но сложное оборудование. Соблюдайте перечисленные в статье правила эксплуатации автомобильного кондиционера, чтобы техника годами радовала комфортом в салоне.

Принцип работы автомобильного кондиционера

Автомобильная система охлаждения воздуха состоит из следующих основных элементов: компрессор, конденсор, ресивер, расширительный клапан,
испаритель.

Принцип работы автомобильного кондиционера

За счёт работы компрессора в кондиционере циркулирует хладагент, проходя через пять основных узлов в замкнутой цепи. В этих узлах системы хладагент находится под воздействием различного давления и в различном агрегатном состоянии (в газообразном или в жидком). Процесс перехода из жидкого состояния в газообразное и наоборот сопровождается соответственно поглощением и выделением тепла. Тепло отбирается от воздуха, поступающего в салон автомобиля, и выделяется во внешнюю среду.

Процесс протекает следующим образом. Со стороны низкого давления в компрессор поступает хладагент низкого давления, компрессор сжимает газообразный хладагент и направляет его на конденсор (радиатор кондиционера). Процесс сжатия сопровождается повышением температуры газа. Воздух окружающей среды проходит через конденсор, охлаждает его и циркулирующий в нём газообразный хладагент до точки конденсации. Процесс конденсации сопровождается выделением тепла, которое отдаётся во внешнюю среду.

Жидкий хладагент подаётся в ресивер- влагоотделитель, где отфильтровываются примеси и удаляется влага. Этот блок также служит в качестве временного резервуара для хранения жидкого хладагента. Находясь под высоким давлением, жидкий хладагент поступает в расширительный клапан. В нём происходит скачкообразное понижение давления хладагента. На выходе из расширительного клапана жидкий хладагент находится под низким давлением. Температура кипения жидкости под таким давлением ниже температуры в салоне, и жидкость начинает кипеть (испаряться), превращаясь в газ.

Процесс испарения жидкого хладагента в испарителе сопровождается поглощением тепла, которое отбирается от проходящего через испаритель воздушного потока. Охлаждённый воздух попадает в салон. Влага, содержащаяся в воздухе, конденсируется на испарителе и сливается по дренажным трубкам во внешнюю среду. Цикл завершается, когда газообразный хладагент низкого давления вновь подаётся на компрессор.

Устройство автомобильного кондиционера

Автомобильный кондиционер представляет собой герметичную систему, заполненную фреоном и специальным компрессорным маслом, растворенном в жидком фреоне. Масло необходимо для смазки компрессора и некоторых компонентов системы. Существует насколько типов расположения узлов систем автокондиционеров, но, несмотря на некоторые отличия, их принципиальная схема одинакова. Мы рассмотрим самый распространенный.

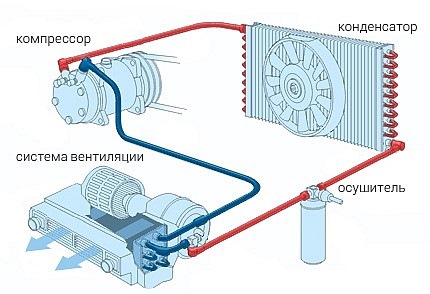

Схема автомобильного кондиционера

При включении кондиционера срабатывает электромагнитная муфта компрессора (1), и прижимной диск (3) примагничивается к шкиву (2) компрессора (шкив приводится в движение ремнем от коленчатого вала двигателя и, даже когда кондиционер выключен, постоянно вращается). Теперь начал работать компрессор (1). Компрессор сжимает газообразный фреон, отчего тот сильно нагревается, и гонит его по трубопроводу в конденсатор (4). Конденсатор часто называют конденсором, радиатором кондиционера. В конденсоре сильно нагретый и сжатый фреон охлаждается. Охладиться фреону помогает вентилятор (5). При движении автомобиля конденсатор дополнительно охлаждается набегающим потоком воздуха. Охладившись, сжатый фреон начинает конденсироваться, и выходит из конденсора уже жидким. После этого жидкий фреон проходит через ресивер-осушитель (6).

Здесь от него отфильтровываются шлаки (продукты износа компрессора, пыль, грязь и пр.) Часто на ресивере-осушителе, есть смотровое окно (9), которое позволяет визуально оценить заполненность системы фреоном. Если система неполная, то при работе компрессора в глазке будет видна молочно-белая пена. Очистившись в ресивере-осушителе (6), жидкий фреон подходит к ТРВ (10). ТРВ (терморегулирующий вентиль) представляет собой специальное устройство, регулирующее разницу температур на выходе из испарителя и кипения хладагента перегрев пара (перегрев), выходящего из испарителя (12).

ТРВ устанавливают на трубопроводе, по которому жидкий фреон поступает в испаритель. Если испаритель полностью заполнен жидким фреоном, то из него выходит насыщенный пар, температура которого равна температуре кипения, и регулирующий орган ТРВ закрывается. Если из испарителя выходит пар, перегрев которого превышает установку ТРВ, то регулирующий орган ТРВ открывается настолько, чтобы площадь его проходного сечения соответствовала допустимой величине. По сути, ТРВ является автоматически регулируемым дросселем. Проходя через ТРВ и попадая в испаритель (12), фреон переходит в газообразное состояние (кипит) и при этом сильно охлаждается, охлаждая и испаритель, а вентилятор (13) сдувает с испарителя холод в салон автомобиля.

Пройдя через испаритель, все еще достаточно холодный фреон попадает снова в компрессор. И процесс повторяется. За правильной работой системы следят различные датчики. Их количество зависит от типа и модели кондиционера. В нашей схеме на ресивере-осушителе (6) стоит датчик (7) включения второй скорости вентилятора (5). Когда охлаждение конденсора (4) недостаточно, давление в напорной магистрали начинает стремительно расти, а фреон в конденсоре перестает конденсироваться. Датчик реагирует на скачок давления и включает вентилятор (5) на полную мощность. Датчик (8) выключает компрессор при значительном повышении давления в напорной магистрали. Датчик (11) выключает компрессор при слишком низкой температуре испарителя (12).

Часть системы от компрессора до ТРВ называется напорной магистралью. Ее всегда можно определить по тонким трубкам, которые теплые или горячие. Часть системы от испарителя до компрессора называется обратной магистралью, или магистралью низкого давления. Она делается из толстых трубок и на ощупь холодная. Если в напорной магистрали во время работы компрессора давление колеблется от 7 до 15 атмосфер (в аварийных случаях и до 30), то в обратной магистрали давление не превышает 1-2 атм. Когда кондиционер выключен, давление в обеих магистралях уравнивается и составляет около 5 атмосфер.

Принцип работы автомобильного кондиционера

Автомобильный кондиционер работает по тому же принципу, что и обычный бытовой холодильник, хотя и устроен по‑другому В основу работы этих устройств положен эффект Джоуля‑Томсона – понижение температуры рабочего тела при дросселировании. Дросселированием называется понижение давления рабочего вещества при протекании его через сужение в канале или какое‑либо местное сопротивление (шайба, капиллярная трубка, терморегулирующий вентиль).

Основная функция кондиционеров – обработка внутреннего воздуха в салоне, поскольку кондиционеры лишь обеспечивают комфортную для человека температуру, а именно охлаждение или обогрев воздуха. Кондиционеры обладают дополнительными функциями:

• режим осушения – неконтролируемое осушение воздуха;

• режим сна;

• режим автоматического размораживания;

• защита от попадания влаги;

• регулирование направления воздушного потока;

• фильтр грубой очистки воздуха – у всех кондиционеров;

• различные фильтры тонкой очистки воздуха – у бытовых настенных моделей;

• ионизация, устранение запахов, микробов и прочие функции, влияющие на качество воздуха.

Дополнительные функции отличаются у разных моделей и разных фирм.

В отличие от сплит‑систем, состоящих из одного внутреннего и одного наружного блоков, что, впрочем, почти идеально подходит для обеспечения комфортных условий в отдельных помещениях, или получивших широкое распространение инвертерных систем кондиционирования с переменной производительностью и свободной комплектацией внутренними блоками различной мощности, система кондиционирования воздуха в автомобиле наиболее близка к мультизональным системам с изменяемым расходом хладагента (VRF).

В помещениях объектов недвижимости такие системы позволяют присоединять к одному наружному блоку от двух до нескольких десятков внутренних блоков различных моделей, притом расстояние между наружным и внутренним блоками может достигать 100 м, а перепад по высоте – до 50 м.

С другой стороны, автомобильный кондиционер представляет собой герметичную систему, заполненную фреоном и специальным компрессорным маслом, растворенным в жидком фреоне. Масло необходимо для смазки компрессора и некоторых компонентов системы.

Существуют несколько типов расположения узлов систем автомобильных кондиционеров, но, несмотря на некоторые отличия, их принципиальная схема одинакова. Далее рассмотрим самый распространенный вариант; он представлен на рис. 1.1.

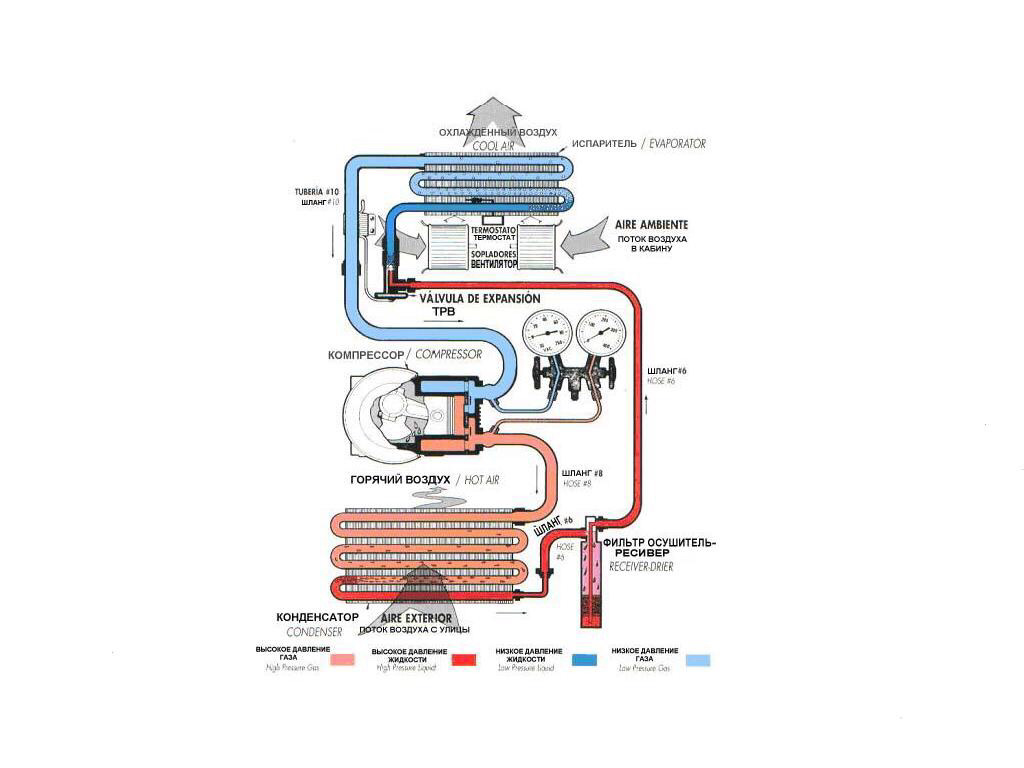

Рис. 1.1. Схема работы автомобильного кондиционера

При включении кондиционера срабатывает электромагнитная муфта компрессора и прижимной диск примагничивается к шкиву компрессора (шкив приводится в движение ремнем от коленчатого вала двигателя и, даже когда кондиционер выключен, постоянно вращается). Теперь начал работать компрессор. Компрессор сжимает газообразный фреон, отчего тот сильно нагревается, и гонит его по трубопроводу в конденсатор. Конденсатор часто называют конденсором, радиатором кондиционера. В конденсоре сильно нагретый и сжатый фреон охлаждается. Охладиться фреону помогает вентилятор. При движении автомобиля конденсатор дополнительно охлаждается набегающим потоком воздуха. Охладившись, сжатый фреон начинает конденсироваться и выходит из конденсора уже жидким. После этого жидкий фреон проходит через ресивер‑осушитель. Здесь от него отфильтровываются шлаки (продукты износа компрессора, пыль, грязь и прочее).

Часто на ресивере‑осушителе есть смотровое окно, которое позволяет визуально оценить заполненность системы фреоном. Если система неполная, то при работе компрессора в глазке будет видна молочно‑белая пена.

Очистившись в ресивере‑осушителе, жидкий фреон подходит к терморегулирующему вентилю (ТРВ). ТРВ представляет собой специальное устройство, регулирующее разницу температур на выходе из испарителя и кипения хладагента – перегрев пара (перегрев), выходящего из испарителя.

ТРВ устанавливают на трубопроводе, по которому жидкий фреон поступает в испаритель. Если испаритель полностью заполнен жидким фреоном, то из него выходит насыщенный пар, температура которого равна температуре кипения, и регулирующий орган ТРВ закрывается.

Если из испарителя выходит пар, перегрев которого превышает установку ТРВ, то регулирующий орган ТРВ открывается настолько, чтобы площадь его проходного сечения соответствовала допустимой величине. По сути, ТРВ является автоматически регулируемым дросселем.

Проходя через ТРВ и попадая в испаритель, фреон переходит в газообразное состояние (кипит) и при этом сильно охлаждается, охлаждая и испаритель, а вентилятор сдувает с испарителя холод в салон автомобиля. Пройдя через испаритель, все еще достаточно холодный фреон попадает снова в компрессор. И далее процесс повторяется.

За правильной работой системы следят различные датчики. Их количество зависит от типа и модели кондиционера. В нашей схеме на ресивере‑осушителе стоит датчик включения второй скорости вентилятора. Когда охлаждение конденсора недостаточно, давление в напорной магистрали стремительно растет, а фреон в конденсоре перестает конденсироваться. Датчик реагирует на скачок давления и включает вентилятор на полную мощность.

Датчик выключает компрессор при значительном повышении давления в напорной магистрали. Датчик выключает компрессор при слишком низкой температуре испарителя.

Часть системы от компрессора до ТРВ называется напорной магистралью. Ее всегда можно определить по тонким трубкам, которые теплые или горячие.

Часть системы от испарителя до компрессора называется обратной магистралью, или магистралью низкого давления. Она делается из толстых трубок и на ощупь холодная.

Если в напорной магистрали во время работы компрессора давление колеблется от 7 до 15 атмосфер (в аварийных случаях и до 30), то в обратной магистрали давление не превышает 1–2 атм.

Когда кондиционер выключен, давление в обеих магистралях уравнивается и составляет около 5 атмосфер.

Точные данные по величинам давления и другие характеристики систем кондиционирования автомобилей приведены в специальных справочниках.

В дополнение к описанию принципа работы автомобильного кондиционера на рис. 1.2 представлена наглядная технологическая схема взаимодействия его основных устройств с указанием направлений циркуляции воздушных потоков.





Рис. 1.2. Схема взаимодействия основных устройств кондиционера с указанием направлений циркуляции воздушных потоков

как работает устройство и система кондиционирования

Автор: Виктор

Поскольку кондиционером сегодня оснащены большая часть автомобилей, использующихся в нашей стране, каждому автовладельцу такого авто рано или поздно предстоит столкнуться с обслуживанием агрегата. Кондер во многом способствует более комфортному управлению транспортным средством, особенно в сильную жару. В чем состоит принцип работы кондиционера, из каких компонентов состоит данный агрегат и что нужно знать о неисправностях — читайте в этой статье.

Содержание

Открытьполное содержание

[ Скрыть]

Основные элементы системы кондиционера

Из каких элементов состоит автомобильный кондиционер в машине, какие расходные материалы нужно использовать для обслуживания системы кондиционирования, какова принципиальная схема агрегата? Для начала давайте разберем, как устроен кондер.

В зависимости от модели агрегата и машины, устройство автомобильного кондиционера может отличаться:

  1. Компрессорное устройство. Этот узел используется для сжатия расходного вещества — газа, а также его дальнейшего распространения по магистралям системы.
  2. Терморегулирующий вентиль или ТРВ. ТРВ кондиционера автомобиля представляет собой устройство, использующееся для регулировки перегрева пара. Если данный элемент по каким-то причинам сломается, это может привести к более серьезным неисправностям в работе системы кондиционирования воздуха.
  3. Конденсатор или радиаторный узел. Представляет собой теплообменник, использующийся для преобразования газа в жидкое состояние. Конденсатор позволяет выделять тепло воздушного потока, которое остается, в окружающую среду. Когда конденсатор обрабатывает воздух, его пары выходят через верхнюю часть устройства. Конденсатор передает их по магистралям системы. Если уровень давления жидкости будет слишком низким, то после того, как она попадает в конденсатор, она будет перемещаться в испаритель. Как правило, по своей конструкции эти устройства относятся к многопроточному или ленточному типу.
  4. Золотник. Используется для направления потока расходного вещества при смещении подвижных компонентов системы. При поломке данного элемента герметичность системы в целом будет нарушена, соответственно, это приведет к ее менее эффективной работе. Золотник, он же ниппель, следует проверять в первую очередь, если обнаруживаются проблемы в работе кондера.
  5.  Муфта. Еще один немаловажный элемент, который включает в себя электросхема. Монтируется она перед компрессорным устройством. Конструкция этого компонента включает в себя катушку, прижимную пластину, а также вал. Принцип действия катушки заключается в образовании магнитного поля, когда на устройство начинает поступать напряжение.
  6. Набор уплотнительных колец. Комплектующие уплотнители, как можно понять из названия, используются для уплотнения и обеспечения герметичности системы в целом. Как правило, данные комплектующие элементы чаще всего выходят из строя, то есть теряют свою эластичность, после зимних холодов. По причине их износа в системе также может произойти утечка. Если это так, то автовладельцу нужно будет приобрести комплект уплотнительных колец для автокондиционеров и произвести их замену.
  7. Ресивер осушитель. Может находиться в зависимости от конструкции, в устройстве агрегата. Ресивер используется для обеспечения защиты работы компрессорного устройства, он способствует более полному испарению газа. Ресивер позволяет предотвратить попадание расходного вещества на компрессор, но нужно учитывать, что авто может быть и не оборудовано этим устройством. При отсутствии устройства функцию испарения жидкости будет выполнять моторный отсек, вернее, его высокая температура (автор видео — Nurlan Temyrbekov).

Откуда берется холод?

Теперь предлагаем узнать, как работает кондиционер в машине. Принцип работы автокондиционера в общем схож с принципом функционирования холодильника, несмотря на разные конструкции агрегатов. Схема кондиционирования в машине в целом представляет герметичную систему, в состав которой входит множество вышеописанных элементов. Принцип работы кондиционера в автомобиле заключается в преобразовании горячего воздушного потока в холодный, в чем агрегату помогают расходные материалы — масло и фреон. Масло используется для смазки компрессорного устройства, а также всей системы в общем.

Что касается фреона, то это специальных расходный материал, который был разработан для эксплуатации в автомобильных кондерах. В отличие от других газов, к примеру, пропана, он безопасен для здоровья человека (автор видео — L0RlC).

Так как работает кондиционер в машине:

  1. Когда водитель нажимает на кнопку активации, включается муфта с прижимным шкивом. Вал, который также с ним сопряжен, вступает в работе под воздействием приводного ремешка.
  2. Также происходит активация компрессорного устройства, который сжимает газ и передает его на радиаторный узел, где происходит охлаждение фреона.
  3. Более быстрому охлаждению способствует и вентилирующее устройство. Во время движен

Устройство и принцип работы кондиционера автомобиля

В последние годы в большинстве регионов страны летний период отличается значительным количеством чрезвычайно жарких дней. На выручку водителям приходят встроенные автомобильные кондиционеры. Их уже монтируют многие автокомпании даже в модели бюджетного класса, поэтому практически каждому автомобилисту желательно знать принцип работы кондиционера автомобиля, чтобы правильно ухаживать и эксплуатировать установку.

Обеспечение благоприятных условий вождения

В любых ситуациях создание комфортных условий положительно сказывается на самочувствии и безопасности. Особенно важно сформировать правильную атмосферу в салоне автомобиля, ведь в отсутствие климатических систем происходит перегрев всех зон организма. В большей степени негативным термическим факторам подвержена верхняя часть тела.

Этот фактор особенно заметен во время дальних поездок. Схематические диаграммы наглядно демонстрируют возможную опасность. Отрицательные последствия жары ослабляют реакцию водителя, мешают концентрации внимания.

Классические установки, использующие исключительно вентиляторы для обдува салона не имеют достаточной эффективности в снижении температуры. Они лишь перегоняют теплый воздух и не выводят избыточную влагу.

Функционирование охладительной системы

В современных установках принцип работы автомобильного кондиционера имеет максимальное сходство с работой обычного бытового холодильника. В основе системы лежит циркуляция хладагента, в роли которого часто выступает фреон. Согласно школьным знаниям по физике вещество при переходе из жидкости в газ вынуждено отбирать энергию (тепло), а во время обратного процесса парообразования энергия (тепло) отдается окружающей среде.

Задача любого хладагента – отбирать избыток тепла из салона машины и удалять за пределы. Пребывая в виде газа, фреон пытается извлечь из воздуха максимум энергии, остужая его.

Составные элементы

Разбирая, как работает кондиционер в автомобиле, необходимо ознакомиться с основными компонентами. Большинство конструкций имеет в своем перечне следующие обязательные элементы:

  • мощный компрессор;
  • конденсатор;
  • обдувающие вентиляторы;
  • встроенный испаритель.

Встроенные в автомобильный кондиционер компрессоры могут быть разных типов. Основное отличие между ними заключается в подаче хладагента в систему поршневым способом или роторным. Также аппараты имеют различные конструкции приводов. В большинстве случаев вращение ведущего вала осуществляется за счет работы силовой установки автомобиля. Данная схема зарекомендовала себя как наиболее простая в изготовлении, что удешевляет общую стоимость, так и имеющая высокий КПД в сравнении с остальными типами приводов.

При наличии собственного привода у климатического оборудования повышается цена установки, но появляется автономность системы. Она способна работать даже при выключенном двигателе. Автомобили, оснащенные системами стоп/старт, обладают компрессорами, запускающимися при необходимости как от силовой установки автомобиля, так и от персонального привода во время стоянки.

Устройство кондиционера в автомобиле предполагает два вида схем работы. В первом варианте регулируется поток хладагента. Для этой операции используется терморегулирующий вентилятор и ресивер осушитель. Данная конструкция встречается во многих французских, корейских, японских и итальянских автомобильных марках. Для второго варианта схемы необходимы дроссель и аккумулятор. Этот вид популярен в американских авто, а также применяется в отдельных марках немецких автоконцернов.

Повышение плотности хладагента осуществляется в конденсаторе. Он изготавливается из легкосплавных материалов, имеющих в основе медь или алюминий.

Источником прохлады служит испаритель. Принцип работы его такой же, как у теплообменника. В его алюминиевом или медном корпусе происходит преобразование фреона в газ из жидкого состояния.

За снятие избыточного тепла отвечают вентиляторы. Они направляют поток воздуха через конденсатор прямо в салон транспортного средства.

На выходной части трубопровода монтируется ресивер-осушитель. Он является основной емкостью, в которой присутствует хладагент в жидком виде. Внутри резервуара происходит очищение рабочего вещества от влаги и возможных загрязняющих примесей. В качестве дополнительного информатора он может иметь вмонтированное смотровое окно, через которое контролируется количество фреона.

С помощью терморегулирующего вентиля (расширительного клапана) осуществляется дозированная подача хладагента в испаритель. Он контролирует скорость потока в зависимости от производительности системы.

Применение предохранительных устройств

Как и во всех замкнутых гидравлических системах, в климатической установке применены различные перепускные клапаны, автоматические предохранители и контрольные датчики. Их работа повышает надежность эксплуатации аппаратуры.

При понижении давления до критической отметки в 2 кг/см2 проводится отключение компрессора датчиком низкого давления. Возврат работоспособности выполняется после набора 2,3 кг/см3. Такой алгоритм предотвращает заклинивание компрессорной установки.

Во время повышения давления в замкнутой среде до 30…34 кг/см2 датчик высокого давления автоматически блокирует работу компрессора. Она возобновляется после понижения значения до 26 кг/см2. Как правило, давление растет вследствие засорения проходных каналов, неисправности клапанов или при проблемах теплообмена в конденсаторе.

Корпус компрессора оснащается температурным датчиком со стороны нагнетания. Он перекрывает подачу напряжения на электромагнитную муфту по достижении температуры в 90…100С.

В отдельных моделях кондиционеров компании производители применяют комбинированные конструкции датчиков. В этом случае они совмещают функционал нескольких приборов.

Применения различных типов хладагента

Ранние модели автомобилей с кондиционерами используют фреон маркировки R12. Это более старый тип рабочего вещества. Для перестройки системы под новый фреон R134A понадобится использовать другие элементы системы:

  • конденсатор нужен с большей теплоотдачей;
  • соединительный гибкий трубопровод за счет проникающей способности R134A обязан иметь синтетический внутренний слой;
  • для обновленного ресивера потребуется в качестве наполнителя материал ХН7;
  • новый расширительный лапан должен выдерживать большее давление;
  • в отличие от старых резьбовых соединений должны быть использованы новые быстросъемные элементы;
  • соединительные трубки должны будут иметь не трубную резьбу, а метрическую, чтобы исключить ошибки во время заправки.

Эти два тип хладагента несовместимы между собой. R134A является более чистым в экологическом плане, хотя в итоге его текучесть ниже относительно на 10…15%. В отличие от R12, использующем для смазки масла на минеральной основе, в R114A применяют полиалкиленово-гликолевое смазку (PAG). При смешивании таких масел в системе произойдет неизбежный и скорый выход из строя рабочего компрессора. В подкапотном пространстве даже информационные таблички для R134A и R12 отличаются по цвету, соответственно зеленые и желтые.

Способы управления

Принято разделять системы по способу управления на автоматические и ручные. В первом случае аппаратуру называют «климат-контролем».

Запуск ручного агрегата осуществляется стандартной кнопкой «А/С» с панели приборов. Регулировка подачи воздуха выполняется вращающейся ручкой от минимальных значений к максимальным обозначенным «min» и «max». Направление потока проводится перемещением решеток в нужном направлении.

С помощью этих устройств водитель настраивает комфортную атмосферу внутри салона. На эффективной работе кондиционера отражаются различные внешние и внутренние факторы, включающие температуру воздуха за пределами салона, скорость движения автомобиля, обороты коленвала, мощность компрессорной установки.

Во время ручной настройки водитель вынужден периодически отвлекаться на регулировку параметров. В некоторых случаях это доставляет определенные неудобства автомобилистам.

Современные модели авто оснащаются автоматическим управлением кондиционирования. От водителя требуется лишь выставить на приборе желаемые температурные параметры. Система самостоятельно будет доводить климат до требуемых значений, корректируя интенсивность и распределение потоков холодного воздуха.

Автоматика имеет возможность создавать и поддерживать в салоне авто зоны с разными температурными режимами.

Климат-контроль оснащается большим количеством датчиков и диагностической электроники, чем ручные кондиционеры. В нем вмонтированы различные дополнительные заслонки, клапаны, вентили. Также среди автоматических режимов предусмотрена возможность ручного способа настройки.

Рабочий диапазон температур, который способен обеспечивать климат-контроль, находится обычно в пределах 18…28С.

Данные о текущих настройках системы выводятся на рабочее табло. Во время снижения температуры окружающей среды до +5С осуществляется отключение кондиционера.

Обслуживание климатического оборудования

Обеспечить бесперебойную работу системы помогает правильное и своевременное обслуживание автомобильных кондиционеров. Желательно осуществлять ежесезонную чистку особенно происходит загрязнение весной в период цветения, например, от тополиного пуха.

Проконтролировать возможную утечку фреона удастся с помощью люминесцентных ламп, если в состав рабочего вещества включены спецмаркеры. Наличие достаточного количества хладагента определяется через смотровое окно или во время диагностики на станции обслуживания.

Выявление пузырьков газа свидетельствует о разгерметизации трубопровода. Часто это происходит на соединительных стыках.

Мощность компрессора зависит от натяга приводного ремня. В некоторых марках машин он совмещен с основным приводом автомобиля.

Нельзя долгое время оставлять кондиционер без включения. За счет наличия в составе хладагена небольшого количества масла происходит смазка компрессора и остальных элементов системы. Для правильной дальнейшей эксплуатации нужно включать установку на хотя бы четверть часа раз в месяц. Это обеспечит смазку уплотнениям и сохранит узлы от пересыхания.

Дозапрака фреона выполняется на автомобилях раз в 2…3 года вместе с сервисным обслуживанием.

Желательно подбирать СТО, использующие вакуумные установки. Заправлять автомобиль хладагентом можно и самостоятельно, но обязательно потребуется применить ту марку вещества, которая указана на специальной табличке в подкапотном пространстве. Там же размещается и значение рабочего объема.

Самостоятельная проверка работы кондиционера

Покупая автомобиль на вторичном рынке, необходимо контролировать кроме остальных параметров работу климатического оборудования. Для проверки достаточно взять комнатный термометр. Его показания будут объективными данными в ходе диагностики, в отличие от субъективных ощущений водителя.

Монтируем термометр напротив решетки с водительской стороны. Двигатель заводим и даем проработать 5…10 минут на оборотах 1000-1500 об/мин. После этого можно включить кондиционер на максимальной частоте вращения. Для этого прокручиваем настроечную ручку до упора.

Включаем режим рециркуляции (блокируя приток извне) и в настройках выставляем поток воздуха в направлении, которое обозначено иконкой «лицо». При этом все окна и двери должны быть закрыты.

После стабилизации температуры, которая наступает через несколько минут, фиксируем показания градусов и проводим замер температуры вне салона. Если в полученной информации заметен существенный разбег с теоретическими данными, то система нуждается в ремонте.

Интересное по теме:

загрузка...

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как отремонтировать и обслужить автомобильный кондиционер

Нужно починить кондиционер в машине? Мы команда сертифицированных ASE механики, которые создали это руководство для вас, чтобы вы могли понять, как система работает, и что искать, когда она не работает. Мы также включили популярные руководства по ремонту с видео, которые помогут вам оптимизировать ремонт или увидеть, сколько вы платите для сдачи автомобиля в ремонтную мастерскую. Давайте прямо сейчас!

Введение

Если заглянуть под капот на кондиционер в машине, может показаться, что сложно, но это не так.Как только вы узнаете, как он доставляет холодный воздух, вы увидите это действительно довольно просто. Ваш обогреватель и кондиционер (HVAC) выполняет три рабочие места; охладите салон автомобиля, прогрейте салон и разморозьте ветровое стекло. Все три режима работают вместе как единая система. Климат система управления управляется главным компьютером, в котором находятся органы управления для система и в большинстве случаев находится в тире.

Этот компьютер дает команду компрессору начать нагнетание хладагента. вместе с приводами смесительной двери, которые направляют поток воздуха с пола, середины и дефлекторы.Эти приводы воздушных заслонок также регулируют температуру воздуха путем смешивания горячего воздуха. от нагревателя и холодный воздух от кондиционера. Когда одна часть системы не работает как кондиционер, тогда одна часть системы перестает работать, в этом случае холодный воздух.

СПОНСОРНЫЕ ССЫЛКИ

Система кондиционирования воздуха состоит из четырех основных частей: Компрессор, работающий от двигатель с помощью змеевика. На гибридных автомобилях компрессор работает от электричества и делает то же самое. операция.Конденсатор, расположенный перед радиатором двигателя, охлаждает хладагент. от компрессора до того, как он направится в испаритель, расположенный внутри автомобиля. Здесь жидкость под высоким давлением попадает в испаритель. как газ низкого давления и где создается холод. Затем электродвигатель нагнетателя обеспечивает циркуляцию воздуха в салоне.

Перед тем, как приступить к ремонту системы, рекомендуется посмотреть, как система кондиционирования работает.

Перед тем, как начать

Начните с автомобиля на ровной поверхности с парковкой трансмиссией и комплект аварийного тормоза. Двигатель должен быть выключен, но прогрет. Надевайте защитные очки и перчатки. для защиты от травм. Никогда не ослабляйте и не откручивайте шланги или фитинги перед разрядка система хладагента. Система действительно содержит небольшое количество масла который может быть изгнан при выписке.

Вы увидите инструменты и расходные материалы, используемые в следующих руководствах, которые вы будете можно найти в этой статье и в конце, а также список конкретных руководства по ремонту.Следует помнить, что все системы кондиционирования работают на тот же принцип.

Хорошо, теперь, когда вы прошли ускоренный курс по работе системы, давайте подойдем к эта проблема как у механика.

СПОНСОРНЫЕ ССЫЛКИ

Почему у меня не работает кондиционер?

Если воздух не выходит из вентиляционных отверстий, проблема не в хладагенте. система рециркуляции (A / C) и может быть отнесена к двигателю нагнетателя или управлению вентиляцией привод.Вот как это определить; запустить двигатель и включить кондиционер на. Затем переместите настройку вентилятора с самого высокого на самый низкий. Если ты ничего не слышишь это проблема с нагнетательным вентилятором.

Если вы слышите звук вентилятора, но воздух не выходит через вентиляционные отверстия, или если воздух генерируется из неправильных отверстий, это проблема с приводом.

Если воздух выходит из правильных отверстий, но не холодный (нет холодного воздуха - дует теплый воздух) продолжайте движение вниз по направляющей.

Когда включается кондиционер, начинают происходить три вещи: компрессор, электродвигатель вентилятора и приводы вентиляции получают электрический сигнал для включить. Это приводит к включению муфты компрессора при работе внутреннего части компрессорного насоса. Это перекачивающее действие сжимает хладагент так он может циркулировать по системе. Следующий шаг представлен в порядок популярности.

Шаг 1. Проверьте заряд системы кондиционирования

По мере старения вашего автомобиля уровень хладагента должен поддерживаться и добавляться обеспечение того, чтобы система оставалась заполненной. Поскольку эта система находится под давлением как шину, ее нужно будет заряжать по мере старения. Подзарядка системы не сложно и можно сделать примерно за 20 минут.

СПОНСОРНЫЕ ССЫЛКИ

Если система низкая, вы можете подзаряжайте и следите, как долго длится заряд. Если система работает до 6 месяцев, после чего еще одна подзарядка может перевесить ремонт системы, который вы можете сделать примерно за $ 35.00 самостоятельно. Признак низкий уровень заряда системы в том, что она будет выделять белый пар из вентиляционных отверстий. очень похоже на вашу домашнюю морозильную камеру.Это потому, что падение давления внутри испаритель перегружен, что приводит к его «обледенению». Зарядка системы кондиционирования решит эту проблему.

Чтобы проверить "состояние заряда" системы, подключите датчик или комплект для зарядки к Сервисный порт шланга на стороне низкого давления для считывания статического давления.

Показывает давление в системе. Если система плоская, есть утечка хладагента которые необходимо обнаружить и отремонтировать перед перезарядкой системы.

СПОНСОРНЫЕ ССЫЛКИ

Если система заполнена и статическое давление (при выключенном двигателе) составляет от 70 до 90 фунтов на квадратный дюйм, продолжайте движение вниз по направляющей проверка системы.

Шаг 2: Проверьте работу компрессора

На этом изображении двигатель работает, но сцепление выключено. не занимается. При включенной системе это может означать одно из двух, во-первых, в системе низкий уровень заряда, поэтому компрессор не включается из-за давления переключатель, расположенный где-то на стороне низкого давления системы.Или есть какая-то электрическая проблема, например: перегоревший предохранитель, реле и катушка включения сцепления или климат-контроль компьютер закорочен. Если при включении кондиционера раздается громкий визжащий шум компрессор заблокирован и требует замены.

Прежде чем мы продолжим, есть дополнительный тип компрессора, который представлен на немецких автомобилях (BMW, Mercedes Benz и Volkswagen), на которых нет сцепление. Один из этих компрессоров показан на изображении ниже, на котором нет муфты и проводов к катушке активации.

Как вы можете видеть, часть ступицы шкива, где будет располагаться сцепление крепится непосредственно к входному валу компрессора. Эти компрессоры имеют внутренний клапан, расположенный в задней части компрессора чтобы начать процесс при активации. Для этих автомобилей в тестировании будет одна переменная, которая мы вернемся к более подробному руководству.

На компрессорах с муфтой сцепления, когда система еще включена и настроена на самую низкую температуру настройки и максимальной скорости вентилятора определяют местонахождение компрессора.Используя фонарик и проверьте работу сцепления, оно будет делать одно из двух; во-первых, это будет включаться и выключаться, что означает система разряжена, вентилятор конденсатора не работает или засорение в расширительной трубке или диафрагме.

СПОНСОРНЫЕ ССЫЛКИ

Если сцепление ничего не делает, то самое время подключить датчик или комплект для зарядки чтобы увидеть, полностью ли разряжена система или слишком мало заряда. Когда система низка или перегружена реле давления сообщает компрессору, когда нужно выключить вниз, чтобы избежать повреждений.На компрессорах с внутренним клапаном, например, на немецких автомобилях, вы должны использовать контрольную лампу, чтобы проверить, получает власть или нет. Этот стиль системы не работает, когда он низкий. просто отключается, поэтому лучше всего проверить заряд системы.

Шаг 3. Проверьте вентилятор конденсатора

Запустите двигатель и установите кондиционер на самую низкую температуру. В Первое, на что обращать внимание, - это включенный вентилятор конденсатора (если он есть). Этот фанат должен включиться в течение минуты после включения системы переменного тока.Если этот вентилятор не горит, значит, это проблема, которую необходимо устранить. Если автомобиль задний привод и механический вентилятор, чтобы убедиться, что вентилятор "свободно вращается" что указывает на неисправность муфты вентилятора и ее необходимость в замене. В через конденсатор должен втягиваться или проталкиваться воздух, чтобы система могла Работа.

Шаг 4: Проверьте электрическую систему климат-контроля

Посмотрите на панель управления климатом, чтобы увидеть, есть ли какие-либо огни мигают, что указывает на некоторую неисправность, в которой код необходимо прочитать.Каждый метод получения этих кодов отличается от каждого производителя. Эти коды направят вас к цепи или системе, в которой возникла проблема. Если на панели все в порядке или индикаторы на панели полностью погасли, продолжайте вниз по гиду.

Найдите панель предохранителей автомобиля под приборной панелью или центр распределения питания под капот. С помощью контрольной лампы проверьте все соответствующие предохранители, такие как BCM, климат-контроль, отопитель, электродвигатель вентилятора и для кондиционера.Вы можете использовать свой автомобиль руководство, которое поможет найти предохранитель.

Если новый предохранитель перегорел после замены, в системе произошло короткое замыкание. Большинство из время этот короткий может быть связан с компрессор катушка сцепления, в этом случае она должна быть заменены.

СПОНСОРНЫЕ ССЫЛКИ

Если все соответствующие предохранители в порядке, следующая часть системы имеет высокий частота отказов - реле кондиционера. Это реле подает основное питание на компрессор. через предохранитель системы.Найдите реле на панели предохранителей или в распределительном центре. используя руководство по эксплуатации.

Однажды найденный проверить терминалы реле питания и заземления, а затем замените реле для повторной проверки системы. Вы можете поменять местами реле для аналогичного в автомобиле, такого как электрические стеклоподъемники или дверные замки, чтобы проверьте это, многие из этих реле такие же.

Датчик давления используется для измерения количества хладагента в системе.Когда этот датчик выходит из строя, компрессор не включается. Чтобы проверить этот датчик снимите разъем проводки и вставьте перемычку между двумя клеммами разъема. Если компрессор включается, датчик неисправен или система низкая или завышенная. Если ничего не происходит, используйте контрольная лампа, чтобы увидеть, есть ли 12 вольт на одном из проводов. Если нет питания, подозревайте, что компьютер климат-контроля неисправен.

Если вы выполнили все эти тесты, а система по-прежнему не работает, пин-код к контакту напряжение и проверка на проходимость в порядке.Этот тест звучит сложнее, чем он То есть, используя электрическую схему для вашего автомобиля, вы в основном должны контрольная работа каждый провод для питания или заземления, а затем целостность, чтобы убедиться, что каждый провод полностью подключен.

СПОНСОРНЫЕ ССЫЛКИ

Если двигатель перегревается или низкий уровень охлаждающей жидкости кондиционер будет слабым или вообще не работают. Если вы какое-то время управляли автомобилем и заметили, что система перестает работать первым делом проверьте это датчик температуры двигателя или сигнальную лампу.

Посмотрите видео!

Техническое обслуживание

Листья деревьев, полиэтиленовые пакеты и грязь могут попасть в конденсатор, препятствуя производительность системы. Удалите из корпуса все препятствия, например, пластиковые пакеты. конденсаторная зона. Также используйте садовый шланг для очистки конденсатора с высокой напорная форсунка время от времени. Это действительно хорошо работает и помогает воздуху кондиционер работать эффективнее. Компрессор - основная механическая часть система, которая приводится в движение змеевиком двигателя.Этот пояс должен быть в хорошем рабочем состоянии и заменяется в случае износа.

Некоторые автомобили оснащены воздушным фильтром салона, который очень похож на двигатель. воздушный фильтр, который может забиться, что приведет к ограничению воздушного потока. Этот фильтр должен быть заменяется, когда поток воздуха становится ограниченным.

Если ремонт был произведен, систему необходимо пропылесосить и перезарядить, чтобы удалить повреждения, вызывающие влагу. Если вы этого не сделаете пропылесосьте систему, кондиционер не будет таким холодным из-за воздуха, который находится внутри систему после ее открытия.

В этой статье вам понадобятся различные инструменты и принадлежности. Мы создали для вас список, который легко получить, если у вас их нет уже.

Подробнее: Инструменты и расходные материалы, необходимые для ремонта кондиционера

СПОНСОРНЫЕ ССЫЛКИ

Вам также потребуются запасные части, такие как предохранитель или реле. Мы создали руководство, которое проинформирует вас, куда идти. чтобы получить лучшее предложение и качество.

Подробнее: Воздух запасная часть кондиционера руководство по закупкам

Чтобы получить более подробную информацию о вашем конкретном автомобиле, посетите наш руководство по ремонту информационное руководство.

Подробнее: Инструкция по ремонту кондиционера

Если у вас есть вопросы по автомобильным кондиционерам посетите наш форум. Если тебе нужно совет по ремонту машины, пожалуйста спросите наше сообщество механиков, будем рады помочь.

СПОНСОРНЫЕ ССЫЛКИ

Статья опубликована 29.11.2020

Как диагностировать систему кондиционирования воздуха в автомобиле

Кондиционер в машине никогда не перестанет работать, но, как правило, это происходит в летнюю жару. Если ваша система кондиционирования перестала работать или перестала работать нормально, вам придется водить автомобиль с опущенными окнами, что приносит небольшое облегчение, когда на улице жарко.Некоторые знания о том, как работает кондиционер в вашем автомобиле, могут помочь вам восстановить работу системы.

Часть 1 из 9. Общие сведения о системе переменного тока и ее компонентах

Кондиционер вашего автомобиля работает так же, как холодильник или домашний кондиционер. Система предназначена для удаления горячего воздуха из салона вашего автомобиля. Он состоит из следующих компонентов:

Компонент 1: Компрессор . Компрессор предназначен для создания давления в системе кондиционирования воздуха и циркуляции хладагента.Он расположен в передней части двигателя и обычно приводится в движение главным приводным ремнем.

Компонент 2: Конденсатор . Конденсатор расположен в передней части радиатора и используется для отвода тепла от хладагента.

Компонент 3: Испаритель . Испаритель расположен внутри передней панели автомобиля и используется для поглощения тепла изнутри автомобиля.

Компонент 4: Дозирующее устройство . Он известен как измерительная трубка или расширительный клапан и может быть расположен либо под приборной панелью, либо под колпаком возле противопожарной стены.Его цель - изменить давление в системе кондиционирования с высокого на низкое.

Компонент 5: шланги или трубопроводы . Они состоят из металлических и резиновых трубопроводов для транспортировки хладагента.

Компонент 6: Хладагент . Как правило, все системы сегодня содержат хладагент R-134A. Его можно купить без рецепта в большинстве магазинов автозапчастей. Старые автомобили были построены с использованием R-12, который больше не используется, поскольку он содержит большое количество соединений, разрушающих озоновый слой.Если у вас есть лицензия и сертификат, вы все равно можете приобрести это, хотя большинство людей предпочитают переоборудовать эту систему на новый хладагент R-134A.

Хотя это основные компоненты системы кондиционирования воздуха, ваш автомобиль имеет ряд электрических цепей, которые позволяют ему функционировать, а также приборную панель, которая содержит множество дверей, которые перемещаются внутри приборной панели, что может повлиять на эффективность. Ниже приведены наиболее распространенные причины плохой работы кондиционера и способы, которые можно предпринять, чтобы с комфортом вернуться в дорогу.

При выполнении любого обслуживания системы кондиционирования воздуха у вас должны быть соответствующие инструменты - и соблюдать осторожность при их использовании.

Причина 1: Высокое давление . Система кондиционирования воздуха заполнена хладагентом под высоким давлением и может работать при давлении более 200 фунтов на квадратный дюйм, что может быть очень опасно.

Причина 2: Высокая температура . Части системы переменного тока могут достигать температуры более 150 градусов по Фаренгейту, поэтому будьте очень осторожны при контакте с частями системы.

Причина 3: Движущиеся части . Вы должны остерегаться движущихся частей под капотом во время работы двигателя. Держите все предметы одежды плотно закрытыми.

Необходимые материалы

  • Комплект манометров коллектора кондиционера
  • Перчатки
  • Хладагент
  • Защитные очки
  • Противооткатные упоры

  • Предупреждение : Никогда не добавляйте в систему кондиционирования ничего, кроме рекомендованного хладагента.

  • Предупреждение : Всегда надевайте защитные очки при обслуживании любой системы под давлением.

  • Предупреждение : Никогда не устанавливайте датчики при работающей системе.

Часть 3 из 9: Проверка работоспособности

Шаг 1. Припаркуйте автомобиль на ровной поверхности .

Шаг 2: Установите противооткатные упоры вокруг задней шины со стороны водителя.

Шаг 3: Откройте капот .

Шаг 4: Найдите компрессор кондиционера .

  • Совет : Компрессор будет установлен в передней части двигателя и приводится в движение ремнем привода двигателя. Вам может понадобиться фонарик, чтобы увидеть это. Это один из самых больших шкивов в системе, имеющий отдельную муфту, расположенную в передней части компрессора. К нему также будут подключены две линии. Если вам не удается его найти, запустите двигатель и выключите кондиционер.Шкив компрессора будет вращаться вместе с ремнем, но вы должны заметить, что передняя часть муфты компрессора неподвижна.

Шаг 5: Включите AC . Включите кондиционер в автомобиле и посмотрите, включено ли то сцепление, которое раньше было неподвижным.

Шаг 6: Установите вентилятор на средний . Если сцепление компрессора включено, вернитесь в салон автомобиля и установите скорость вентилятора на среднюю.

Шаг 7: Проверьте температуру воздуха .Посмотрите, не слишком ли холоден воздух, идущий из главных дефлекторов.

Прочтите части ниже, чтобы понять различные условия, которые вы можете встретить:

  • Воздух не выходит из вентиляционных отверстий
  • Не включается муфта компрессора
  • Сцепление включается, но воздух не холодный
  • В системе отсутствует хладагент
  • В системе заканчивается хладагент

Часть 4 из 9: Воздух не выходит из вентиляционных отверстий на приборной панели

Если при первоначальной проверке воздух не выходит из центральных дефлекторов приборной панели или если воздух выходит из неправильных дефлекторов (например, из вентиляционных отверстий в полу или лобовом стекле), то проблема связана с системой климат-контроля в салоне.

  • Проблемы с воздушным потоком могут быть вызваны чем угодно, от проблемы с электродвигателем нагнетателя до электрической проблемы или отказа модуля. Это нужно будет диагностировать отдельно.

Часть 5 из 9: Муфта компрессора не включается

Сцепление может не включиться по нескольким причинам, наиболее распространенной из которых является низкий уровень хладагента в системе, но это также может быть электрическая проблема.

Причина 1: Напряжение . Напряжение на муфту не подается при включении кондиционера из-за обрыва в электрической цепи.

Причина 2: Реле давления . Реле давления в системе кондиционирования воздуха может нарушить работу цепи, если определенные значения давления не соблюдаются или реле выходит из строя.

Причина 3: Ошибка ввода . Более современные системы управляются компьютером и используют множество других входных сигналов, включая внутреннюю и внешнюю температуру автомобиля, чтобы определить, включать ли компрессор или нет.

Вам необходимо определить, есть ли в системе хладагент.

Шаг 1. Заглушите двигатель .

Шаг 2: Установите манометры . Установите набор манометров, найдя быстроразъемные соединения на стороне высокого и низкого давления.

  • Совет : их расположение различается в зависимости от автомобиля, но большую часть времени вы найдете нижнюю сторону на стороне пассажира моторного отсека и высокую сторону вперед. Размеры фитингов различаются, поэтому вы не сможете установить набор манометров задом наперед.

Шаг 3. Наблюдайте за показаниями давления на манометрах .

  • Предупреждение : Не проверяйте давление, нажимая на фитинг, чтобы увидеть, выходит ли хладагент. Это опасно, и выброс хладагента в атмосферу является незаконным.

  • Если показание равно нулю, у вас серьезная утечка.

  • Если давление есть, но показания ниже 50 фунтов на кв. Дюйм, значит, в системе низкий уровень заряда и, возможно, необходимо просто перезарядить.

  • Если показание превышает 50 фунтов на квадратный дюйм и компрессор не включается, значит, либо проблема с компрессором, либо неисправность электрической системы, которую необходимо диагностировать.

Часть 6 из 9: сцепление включается, но воздух не холодный

Шаг 1: Выключите двигатель и установите набор датчиков .

Шаг 2: Перезапустите двигатель и включите кондиционер .

Шаг 3. Наблюдайте за показаниями давления .

  • Хотя каждая система кондиционирования воздуха будет отличаться, вы хотите видеть, что давление на стороне высокого давления составляет около 20 фунтов на квадратный дюйм, а на стороне низкого давления - около 40 фунтов на квадратный дюйм.

  • Если стороны высокого и низкого давления ниже этих значений, возможно, вам потребуется добавить хладагент.

  • Если показания очень высокие, возможно, у вас проблема с воздухом, попавшим в систему, или проблема с потоком воздуха в конденсаторе.

  • Если давление вообще не меняется при включении компрессора, значит, компрессор вышел из строя или возникла проблема с дозирующим устройством.

Часть 7 из 9: Система пуста

Необходимые материалы

Если во время теста не было обнаружено давление, значит система пуста и есть утечка.

  • Большинство утечек в системе кондиционирования небольшие, и их трудно обнаружить.

  • Самый эффективный способ найти утечку - использовать краситель хладагента. Наборы красителей продаются в большинстве магазинов автозапчастей.

  • Следуя инструкциям производителя, введите краситель в систему кондиционирования воздуха. Обычно это делается через сервисный порт низкого давления.

  • Дайте красителю пройти через систему.

  • Используя входящие в комплект ультрафиолетовые лучи и очки, вы осмотрите все компоненты и шланги системы кондиционирования воздуха и поищите светящийся материал.

  • Большинство красителей оранжевого или желтого цвета.

  • Как только вы обнаружите утечку, устраните ее при необходимости.

  • Если система была пуста, ее необходимо полностью опорожнить и перезарядить.

Часть 8 из 9: В системе низкий уровень

  • Добавляя хладагент в систему, нужно действовать медленно, так как вы не знаете, сколько на самом деле ему нужно.

  • Когда магазин выполняет эту работу, он использует машину, которая забирает хладагент из системы, взвешивает его, а затем позволяет технику добавить точное количество хладагента обратно в систему.

  • Большинство приобретаемых в магазине комплектов хладагента поставляются с собственным заправочным шлангом и манометром, которые позволяют добавлять хладагент самостоятельно.

Шаг 1: Заглушите двигатель .

Шаг 2: Отсоедините датчик стороны низкого давления .Отсоедините набор манометров от порта со стороны низкого давления.

  • Совет : Вы должны заряжать только с низкой стороны, чтобы избежать травм.

Шаг 3: Установите комплект для зарядки . Установите комплект для зарядки на соединение со стороны низкого напряжения в системе переменного тока.

Шаг 4: Включите двигатель . Включите двигатель и кондиционер.

Шаг 5: Соблюдайте . Посмотрите на манометр на комплекте и начните добавлять хладагент, будь то кнопка или спусковой крючок на комплекте.

  • Совет : Добавляйте хладагент небольшими количествами, проверяя манометр между применениями.

Шаг 6: Достигните желаемого давления . Прекратите добавлять, когда манометр устойчиво находится в зеленой зоне, которая обычно находится в пределах 35-45 фунтов на квадратный дюйм. Дайте системе продолжить работу и проверьте температуру воздуха, выходящего из вентиляционных отверстий приборной панели, убедившись, что он холодный.

Шаг 7: Отсоедините заправочный шланг .

Вы заполнили систему хладагентом.Убедитесь, что вы не перезаряжаете систему, так как слишком много хладагента так же плохо - если не хуже - чем слишком мало.

Часть 9 из 9: Кондиционер все еще не работает

Эта система может быть чрезвычайно сложной, и для ее правильной диагностики в большинстве транспортных средств требуется множество других инструментов и руководств по ремонту. Если выполнение этих шагов не привело к получению холодного воздуха из ваших вентиляционных отверстий или вам неудобно выполнять эту работу, вам необходимо обратиться за помощью к сертифицированному механику, у которого есть инструменты и знания для проверки вашей системы кондиционирования воздуха.

Принципы работы Кондиционер - Как это работает?

Главная »Прочие» Работа кондиционера

Работа кондиционера

Кондиционер стал обязательным бытовым прибором, и везде, начиная от школ, офисов и заканчивая бытовыми квартирами за 1 BHK, вы найдете эту технику. Основная функция любого кондиционера - регулирование температуры и влажности воздуха, поступающего в комнату, в которой он установлен. Обычно люди используют его для контроля температуры в закрытых помещениях.Это устройство, известное как A.C., популярно почти во всех странах. Существует несколько типов кондиционеров, таких как раздельные, оконные, централизованные и т. Д., В зависимости от конструкции и мощности. Вы когда-нибудь задумывались, как это устройство может контролировать температуру во всем помещении и работу в нем? Принцип работы переменного тока такой же, как и у холодильника.

Источник изображения: WikiPedia

Читайте также: Работа светодиодных телевизоров

A.C. работает на механизме жидкого хладагента.Эта жидкость превращается в газ и испаряется, поскольку она извлекает тепло из окружающего воздуха, и в условиях низкого давления она снова превращается в жидкость, а после входа в область нормального давления она снова превращается в газ. Любой кондиционер состоит из трех частей: компрессора, конденсатора и испарителя. Компрессор и конденсатор обычно находятся вне дома, тогда как испаритель находится внутри дома. Компрессор - самая важная часть из всех трех, поскольку он прокачивает пар хладагента через систему.

В испарителе жидкость выходит в виде холодного газа низкого давления и попадает в компрессор. Компрессор сжимает газ до жидкости. Когда газ становится жидким, молекулы объединяются, и их энергия высока, что приводит к высокой температуре. Рабочая жидкость покидает компрессор и течет в конденсатор в виде горячего воздуха, который преобразует этот горячий воздух в жидкость под низким давлением. Можно наблюдать температуру вокруг внешнего блока, которая высока из-за тепла, рассеиваемого компрессором.

Температура в конденсаторе очень низкая, что превращает высокотемпературный газ в жидкость под низким давлением.Через небольшое отверстие эта жидкость под давлением поступает в испаритель. В этом процессе давление падает, и жидкость преобразуется в холодный воздух низкого давления, чтобы снова запустить цикл. В процессе превращения жидкости в газ он отбирает тепло из окружающего воздуха. У испарителя есть ребра, и он дует прохладный воздух в комнату. Горячий воздух легче холодного, поэтому он находится в верхней части комнаты, тепло которой используется для преобразования жидкости с высоким давлением в газ с низким давлением.

Этот процесс продолжается до тех пор, пока в комнате не будет достигнута заданная вами температура. Термостат, присутствующий в AC, временно отключит AC на некоторое время; если температура в помещении снова повысится, термостат автоматически включит кондиционер, чтобы установить температуру в вашей комнате на желаемый уровень.

AC используют CFC, и они вредны для озонового слоя. Поэтому при необходимости используйте кондиционеры и отдавайте предпочтение естественной вентиляции и естественному охлаждению, которые более безопасны для окружающей среды. Используйте энергоэффективный и маломощный A.C.’s всякий раз, когда это необходимо.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
