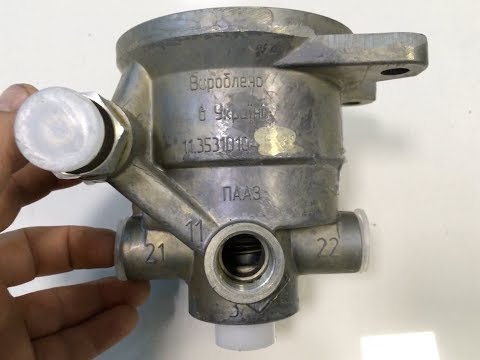

Современный кран управления тормозами прицепа КАМАЗ используется для осуществления контролирования тормозных элементов в момент срабатывания такой же системы грузовика. Также в его задачу входит автоматическое включение тормозных элементов, если давление в магистральном элементе опускается до самого низкого уровня. Этот узловой привод является комбинированным, они бывает одно- или двухприводным. Стоит подробнее рассмотреть детали конструкции, строение и способ подсоединения крана.

Из чего состоит кран?

Кран регулирует работу тормозных элементов полуприцепа и сдвигает переработанный воздух от основного источника к остальным потребляющим элементам, которые могут функционировать в синхронном режиме или раздельно. К двойным выводным отверстиям нужно подавать команды увеличить давление в магистральной части, на одно аналогичное отверстие идет действие обратного типа. Оно может влиять на понижение уровня давления во время выпускания смеси воздуха при помощи рычага ручного типа. Кран дополнен основным клапаном, состоящим из трех разделов, а также большого и маленького поршней с пружинами. Средний из них дополнен впускным клапаном, поджимающим пружину по направлению к гнезду посадки. Строение детали не ограничивается главным элементом. Дополнительно кран состоит из диафрагмы, разгрузочного выхода, штока и регулировочного винта. В расторможенном режиме к выходу постоянно идет сжатый воздух, влияющий на поршневой элемент и диафрагму, он держит их внизу вместе. Этот эффект достигается и благодаря увеличенной диафрагмальной площади. В верхней части коллекция поршней расположена на верху, выпускной клапанный элемент при этом отделяется от посадочного участка. Впускная деталь в это время находится в закрытом виде под влиянием пружины. Одна из выводных частей скрепляет магистраль управления тормозами с атмосферным выводом за счет штока и разгрузочных элементов.

Кран раcтормаживания КамАЗ

Кран раcтормаживания КамАЗ

установлен на воздухораспреде­лителе и предназначен для растормаживания пришла (полуприцепа) в отцепном состоянии.

Сжатый воздух из соединительной магистрали однопроводного привода или питающей магистрали двухпроводного привода подводится к выводу III и далее через вывод II поступает в воздухораспределитель прицепа. Вывод I соединен с баллоном прицепа через возду­хораспределитель.

При сцепке прицепа с тя­гачом и подводе воздуха к вы­воду III шток 1 крана автома­тически занимает рабочее поло­жение.

Во время движения авто­поезда шток 1 крана находится в рабочем положении. Впускной клапан открыт, и сжатый воз­дух от вывода III идет к вы­воду II.

При расцепке прицепа по­ложение крана не меняется, прицеп затормаживается вслед­ствие падения давления в пи­тающей магистрали двухпровод­ного привода или в соедини­тельной магистрали однопроводного привода.

Если необходимо передвинуть отцепленный прицеп, нуж­но вытянуть шток 1 крана до отказа на себя. При этом впуск­ной вывод III закрывается (он сообщен с атмосферой), а полос­ти выводов I и II соединяются, сжатый воздух из баллона при­цепа, подведенный к выводу I, через вывод II поступает в воздухо­распределитель, и прицеп растормаживается.

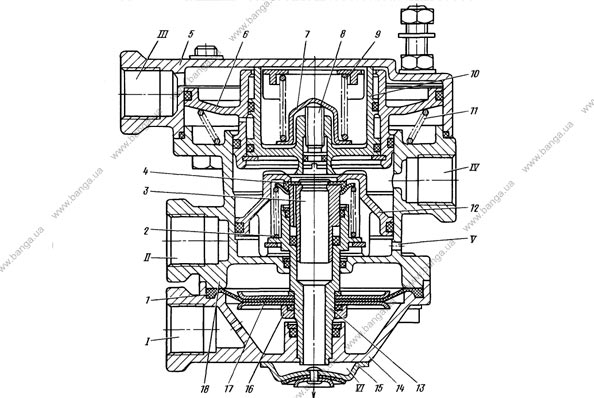

Рис. 128. Кран растормаживания КамАЗ:

I — вывод к воздушному баллону; II — вывод к воздухораспредели­телю; III — вывод в соединительную или питающую магистраль; 1 — шток.

Как работает клапан при торможении?

Клапан от крана, управляющего тормозами, передает переработанный воздух во время торможения от секций прибора к его выводным отверстиям. От следующего выходного отверстия в резервуаре с воздухом переработанная смесь переходит к контрольному выходу и далее переходит в часть магистрали. В ней воздушный поток влияет на поршень, пока он не будет уравновешен за счет верхнего давления. Верхний поршневой элемент функционирует при помощи сдавливания воздуха и пружины. Средний поршневой элемент также уравновешивается за счет работы аналогичных факторов. Во время растормаживания воздушной массы в сжатом виде он выходит сквозь атмосферный канал из переполненных отсеков. За счет сдавливания пружины и смеси воздуха поршневые детали переходят наверх, после шток с поршневым элементом переходит вниз. Клапан открепляется от посадочного участка и соединяется как внутренний, так и внешний выходы. Сжатый воздушный поток стимулирует перемещение штока с поршневым элементом наверх. В то же время крупная и малая поршневая детали уходят в нижнюю часть, после этого функционирование тормозов начинает осуществляться таким же способом. После активирования запасной либо стояночной системы внутри грузовика воздух начинает выходить сквозь атмосферное отверстие в ручном кране обратного действия и выпускается наружу. Уровень давления над диафрагмальным элементом снижается, за счет чего уменьшается усилие действия на рабочие детали. Седло начинает упираться в клапанный элемент и разделять выходной вывод и атмосферу. Важная информация!
В кране давление магистрали начинает усиливаться до того уровня, пока масса, воздействующая на поршень с нижней части, не начинает уравниваться с влиянием на его диафрагмальный элемент. В этом случае отслеживающая работа крана налаживается.

Элементы прибора

Кран управления тормозной системой в прицепе КАМАЗ
состоит и из дополнительных деталей. В этот перечень входит одинарный клапан защиты, предназначенный для удерживания давления в резервуаре воздуха, если оно понижается до критической отметки. Также он предотвращает вытекание сжимаемого воздуха в случае аварийного понижения давления в автомобильном приводе, за счет чего предотвращается непроизвольное торможение прицепа. Еще один важный элемент – разобщительный кран, предназначен для перекрывания пневматической магистрали, которая агрегирует тягач с прицепом. При установке рукояти элемента вдоль оси самого крана, толкательный элемент и шток окажутся внизу, а клапан откроется. Воздух начнет проходить сквозь него в сжимаемом состоянии, затем его выведут от машины к полуприцепу. Если ручка находится в средней части основного элемента, шток и диафрагма начинают перемещаться наверх под влиянием воздушного давления с пружиной. Клапан способен заблокировать выводы, когда окажется в седле. Воздушная смесь переходит в атмосферу из системы соединений, за счет чего соединительные головки рассоединяются.

Кран управления тормозами прицепа Wabco

Именно такими конструкциями оснащаются прицепы, соединяемые с машинами марки «МАН», «ДАФ», «Вольво». Имеется несколько модификаций кранов. Рассмотрим особенности узла с возможностью установки опережения.

Рабочее торможение узла заключается в подаче воздуха через соединительную головку. Питание проходит через вывод крана к ресиверу полуприцепа. Синхронно поршень под давлением пружины уходит вниз вместе с клапаном. Открывая выпускное отверстие, которое соединяется с рабочими выводами. После срабатывания тормозов тягача сжатая воздушная смесь поступает через соединительную головку в камеру поршня.

Кран управления тормозами прицепа «МАН» подает после закрытия выпускного отверстия воздух от ресивера через выходы к цилиндрам. Одновременно смесь попадает в специальную камеру, образует усилие на клапане. После нагнетания предельного давления клапан открывается навстречу сжатия пружине. В результате воздух поступает в накопительный отсек, нагружая нижнюю часть поршня. После того как суммированное давление во всех камерах достигнет установленного предела, поршень подается вверх.

Работа системы

Во время активирования системы тормозов сжатый воздух переходит от двухконтурного крана к клапанному элементу однопроводного крана, управляющего тормозной частью от прицепа МАЗа. Эта смесь способна заполнить единую плоскость под диафрагмальным элементом. Когда пружинное усилие будет преодолено, диафрагма перейдет в верхнюю часть вместе с толкателем, затем впускной клапан закроется, а элемент выпуска откроется. Воздух переходит в атмосферу не через специальное выводное отверстие, толкатель и выводное отверстие в крышке. Поршень ступенчатого вида отвечает за отслеживающее действие. При снижении давления на выводном этапе и в полости одновременно снижается силовое воздействие на нижнюю поршневую часть. В верхней части на нее влияет давление из конкретной полости, которое аналогично усилию во второй части крана. Ступица воспримет лишь усилие от первой полости. В итоге из-за разницы в уровнях давления поршень начинает двигаться вниз и увлекать за собой толкательный элемент, закрывающий седлом окно выпуска. Важная информация!
Когда уровень давления повышается далее, воздушная смесь начинает выходить из магистральных тормозов от полуприцепа. Толкательная часть при этом расположена внизу с краю, впускное окно блокируется, а элемент выпуска открывается. [~DETAIL_TEXT] => Современный кран управления тормозами прицепа КАМАЗ используется для осуществления контролирования тормозных элементов в момент срабатывания такой же системы грузовика. Также в его задачу входит автоматическое включение тормозных элементов, если давление в магистральном элементе опускается до самого низкого уровня. Этот узловой привод является комбинированным, они бывает одно- или двухприводным. Стоит подробнее рассмотреть детали конструкции, строение и способ подсоединения крана.

Однопроводная система

В отличие от двухпроводного крана управления тормозами прицепа, данная конструкция состоит из клапана управления, разобщительного аналога и соединительной Л-образной головки.

Клапан управления тормозов с однопроводным приводом работает посредством одной магистрали, использующейся в качестве питающей и контрольной системы. Стоит отметить, что клапан функционирует на понижение давления в основной магистрали, с возможностью доведения показателя до атмосферного параметра. При снижении давления интенсивность торможения прицепного устройства увеличивается. К другим частям крана относятся: толкатель с диафрагмой, поршень ступенчатого типа, клапаны (впускной и выпускной). Между собой они агрегируют путем соединительного стержня. Также присутствует нижний поршень.

Из чего состоит кран?

Кран регулирует работу тормозных элементов полуприцепа и сдвигает переработанный воздух от основного источника к остальным потребляющим элементам, которые могут функционировать в синхронном режиме или раздельно. К двойным выводным отверстиям нужно подавать команды увеличить давление в магистральной части, на одно аналогичное отверстие идет действие обратного типа. Оно может влиять на понижение уровня давления во время выпускания смеси воздуха при помощи рычага ручного типа. Кран дополнен основным клапаном, состоящим из трех разделов, а также большого и маленького поршней с пружинами. Средний из них дополнен впускным клапаном, поджимающим пружину по направлению к гнезду посадки. Строение детали не ограничивается главным элементом. Дополнительно кран состоит из диафрагмы, разгрузочного выхода, штока и регулировочного винта. В расторможенном режиме к выходу постоянно идет сжатый воздух, влияющий на поршневой элемент и диафрагму, он держит их внизу вместе. Этот эффект достигается и благодаря увеличенной диафрагмальной площади. В верхней части коллекция поршней расположена на верху, выпускной клапанный элемент при этом отделяется от посадочного участка. Впускная деталь в это время находится в закрытом виде под влиянием пружины. Одна из выводных частей скрепляет магистраль управления тормозами с атмосферным выводом за счет штока и разгрузочных элементов.

Устройство автомобилей


Тормозной привод прицепа может быть двухпроводным и однопроводным в зависимости от количества контуров, предназначенных для питания пневмопривода воздухом и управления тормозными процессами прицепа. Поэтому для подсоединения к пневматическому приводу прицепов могут применяться клапаны для двухпроводного или однопроводного привода, имеющие разную конструкцию.

Современные прицепные автотранспортные средства чаще оборудуются двухпроводными приводами, имеющими две магистрали и обеспечивающими надежное управление тормозами прицепа. Тем не менее, однопроводный привод также широко применяется в тормозных системах прицепов и полуприцепов благодаря своей простоте и возможности в автоматическом режиме затормаживать прицеп в случае его отрыва от тягача.

По этим причинам автомобили-тягачи обычно оборудуются клапанами управления обоих типов, а также соответствующими соединительными головками, что позволяет присоединяться к прицепу с любой конфигурацией пневмопривода. Основную роль в управлении тормозами прицепа выполняет комбинированный воздухораспределитель.

***

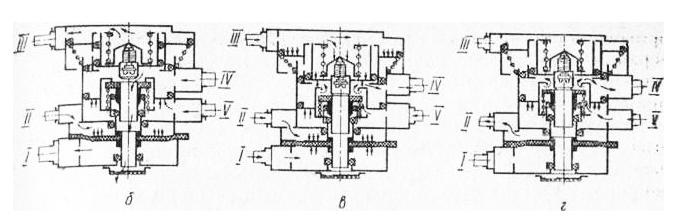

Комбинированный воздухораспределитель

Комбинированный воздухораспределитель прицепа позволяет использовать прицеп с автомобилями-тягачами, имеющими однопроводный и двухпроводный привод к прицепу. Питающая магистраль подсоединяется к выводу II. Управляющая магистраль подсоединяется к выводу III. Вывод IV соединен с тормозными камерами, а вывод I — с ресивером прицепа.

При отпущенной тормозной педали сжатый воздух через питающую магистраль подается к выводу II и через полость В под поршень 8. Далее, огибая края манжеты поршня 8, воздух попадает в полость А и по каналу 6 и вывод I в ресивер прицепа. Тормозные камеры соединены с окружающей средой через вывод IV, открытый впускной клапан и вывод V.

При торможении сжатый воздух подводится через управляющую магистраль к выводу III и, пройдя через канал в полость над поршнем 5, опускает его вниз. Выпускной клапан 16 закрывается, а впускной 3 открывается, и сжатый воздух из ресивера через выводы I и IV по каналу а и открытый клапан 3 поступает к тормозным камерам. Поступление воздуха будет происходить до тех пор, пока не уравновесится давление, действующее на поршень 5 снизу и сверху. После чего оба клапана 3 и 16 закроются. Таким образом осуществляется следящее действие.

В случае отрыва прицепа от тягача сжатый воздух из соединительной питающей магистрали выходит в окружающую среду, и давление в выводе II и в полости В резко падает. Это приводит к опусканию поршня 8 под действием давления в полости А и открытию впускного клапана 3, через который воздух из ресивера начинает поступать в тормозные камеры, осуществляя аварийное торможение прицепа.

Для оттормаживания прицепа необходимо вытянуть за рукоятку шток 14 крана оттормаживания. Воздух из тормозных камер выйдет в окружающую среду, и прицеп растормозится. Затормаживание прицепа осуществляется путем возвращения рукоятки крана оттормаживания в исходное положение.

При подсоединении прицепа к тягачу с однопроводным приводом тормозов прицепа в воздухораспределителе задействован только один вывод II. Наполнение ресивера в этом случае происходит так же, как и в двухпроводном приводе.

Торможение же происходит в результате выпускания воздуха из соединительной магистрали через тормозной кран автомобиля-тягача. Это приводит к понижению давления в полости В и под поршнем 8, вследствие чего он опускается, закрывая выпускной клапан 16 и открывая впускной клапан 3.

Сжатый воздух из ресивера через выводы I и IV начинает поступать к тормозным камерам, в результате чего прицеп затормаживается.

***

Клапан управления тормозными механизмами прицепа с двухпроводным приводом

Двухпроводный привод включает в себя клапан управления тормозными механизмами прицепа с двухпроводным приводом (рис. 1), защитный одинарный клапан, два разобщительных крана и две соединительные головки типа «Палм».

Клапан управления служит для управления тормозными механизмами прицепа под действием одновременно или порознь трех независимых контуров: привода тормозных механизмов рабочей тормозной системы передних колес, привода тормозных механизмов рабочей тормозной системы колес задней тележки, а также привода тормозных механизмов стояночной и запасной тормозных систем.

При работе первых двух контуров в клапан подается сигнал прямого действия (т. е. повышенное давление воздуха), при работе третьего контура подается сигнал обратного действия (т. е. сниженное давление при выпуске воздуха краном управления стояночной и запасной тормозными системами).

Во всех случаях клапан управления направляет сжатый воздух из ресивера в тормозные камеры колес прицепа при торможении и выпускает из них воздух в окружающую среду при растормаживании.

Клапан управления состоит из трех частей. В верхней секции клапан помещаются двухсекционный поршень с пружиной, следящий поршень с пружиной и регулировочным винтом. Нижняя часть поршня образует выпускной клапан. В средней секции находится поршень с пружиной, впускной клапан с разгрузочным отверстием внутри и шток, закрепленный в мембране.

В расторможенном состоянии к выводам верхней и нижней секции из двухсекционного тормозного крана воздух не подается. К выводу крана управления тормозным механизмам стояночной тормозной системы подается сжатый воздух, который действует сверху на мембрану.

Одновременно снизу на поршень действует сжатый воздух, поступающий через вывод из ресивера. Вследствие того, что площадь мембраны больше площади поршня, мембрана вместе со штоком находится в нижнем положении. Двухсекционный и следящий поршни под действием пружины находятся в верхнем положении.

Выпускной клапан отходит от впускного клапана, который под действием своей пружины остается закрытым.

Полость над поршнем, а, следовательно, и вывод в тормозную магистраль прицепа и магистраль управления тормозными механизмами прицепа через открывшееся разгрузочное отверстие соединяется с выводом в окружающую среду.

Как работает клапан при торможении?

Клапан от крана, управляющего тормозами, передает переработанный воздух во время торможения от секций прибора к его выводным отверстиям. От следующего выходного отверстия в резервуаре с воздухом переработанная смесь переходит к контрольному выходу и далее переходит в часть магистрали. В ней воздушный поток влияет на поршень, пока он не будет уравновешен за счет верхнего давления. Верхний поршневой элемент функционирует при помощи сдавливания воздуха и пружины. Средний поршневой элемент также уравновешивается за счет работы аналогичных факторов. Во время растормаживания воздушной массы в сжатом виде он выходит сквозь атмосферный канал из переполненных отсеков. За счет сдавливания пружины и смеси воздуха поршневые детали переходят наверх, после шток с поршневым элементом переходит вниз. Клапан открепляется от посадочного участка и соединяется как внутренний, так и внешний выходы. Сжатый воздушный поток стимулирует перемещение штока с поршневым элементом наверх. В то же время крупная и малая поршневая детали уходят в нижнюю часть, после этого функционирование тормозов начинает осуществляться таким же способом. После активирования запасной либо стояночной системы внутри грузовика воздух начинает выходить сквозь атмосферное отверстие в ручном кране обратного действия и выпускается наружу. Уровень давления над диафрагмальным элементом снижается, за счет чего уменьшается усилие действия на рабочие детали. Седло начинает упираться в клапанный элемент и разделять выходной вывод и атмосферу. Важная информация!
В кране давление магистрали начинает усиливаться до того уровня, пока масса, воздействующая на поршень с нижней части, не начинает уравниваться с влиянием на его диафрагмальный элемент. В этом случае отслеживающая работа крана налаживается.

Элементы прибора

Кран управления тормозной системой в прицепе КАМАЗ
состоит и из дополнительных деталей. В этот перечень входит одинарный клапан защиты, предназначенный для удерживания давления в резервуаре воздуха, если оно понижается до критической отметки. Также он предотвращает вытекание сжимаемого воздуха в случае аварийного понижения давления в автомобильном приводе, за счет чего предотвращается непроизвольное торможение прицепа. Еще один важный элемент – разобщительный кран, предназначен для перекрывания пневматической магистрали, которая агрегирует тягач с прицепом. При установке рукояти элемента вдоль оси самого крана, толкательный элемент и шток окажутся внизу, а клапан откроется. Воздух начнет проходить сквозь него в сжимаемом состоянии, затем его выведут от машины к полуприцепу. Если ручка находится в средней части основного элемента, шток и диафрагма начинают перемещаться наверх под влиянием воздушного давления с пружиной. Клапан способен заблокировать выводы, когда окажется в седле. Воздушная смесь переходит в атмосферу из системы соединений, за счет чего соединительные головки рассоединяются.

Типы и применимость воздухораспределителей тормозов

Воздухораспределители делятся на группы по типу пневматического привода тормозной системы, в которой они могут работать, и комплектации.

Существует три типа воздухораспределителей:

• Для однопроводных тормозных систем; • Для двухпроводных тормозных систем; • Универсальные.

Однопроводные тормоза прицепов и полуприцепов соединяются с пневмосистемой автомобиля одним шлангом. С его помощью осуществляется как наполнение ресиверов прицепа/полуприцепа, так и управление его тормозами. Двухпроводные тормозные системы соединяются с пневмосистемой тягача двумя магистралями — питающей, через которую наполняются ресиверы прицепа, и управляющей.

Для работы в однопроводной тормозной системе используются воздухораспределители со следящим механизмом, который отслеживает давление в магистрали и в зависимости от него подает сжатый воздух от ресивера прицепа на его тормозные камеры.

Для работы в двухпроводной системе используются воздухораспределители с отдельным следящим механизмом, который отслеживает давление в управляющей магистрали, и в зависимости от него управляет подачей воздуха от ресиверов на компоненты тормозной системы прицепа/полуприцепа. Универсальные воздухораспределители могут работать как в одно-, так и в двухпроводной тормозной системе.

По комплектации воздухораспределители бывают двух типов:

• Без дополнительного оборудования; • Со встроенным краном растормаживания (КР).

В первом случае воздухораспределитель включает в себя только компоненты, обеспечивающие автоматическое распределение сжатого воздуха по системе в зависимости от давления в пневмосистеме тягача (или в управляющей магистрали). Для растормаживания и затормаживания отсоединенного от автопоезда прицепа/полуприцепа используется отдельный кран растормаживания с ручным управлением, который может устанавливаться рядом с воздухораспределителем или на его корпусе. Во втором случае воздухораспределитель имеет встроенный кран растормаживания.
