При напрессовке маслоотражательных колпачков приходится часто сталкиваться с недостаточной обзорностью места работы, особенно, когда клапаны приводятся в действие непосредственно кулачками распределительного вала через цилиндрические толкатели без промежуточных рычагов.

Приспособления и оправки для установки и снятия маслоотражательных колпачков направляющих втулок клапанов, чертежи, схемы и размеры.

Собирательный образ чаще всего встречающихся маслоотражательных колпачков представлен на рисунке ниже, там же нанесены предельные размеры. Браслетные пружины колпачков бывают диаметрами 1,2; 1,3; 1,5; 1,6 мм. При диаметре 1,6 мм пружину при запрессовке колпачка лучше снять. Посадочный диаметр (внутренний), по крайней мере у колпачка отечественного производства, должен быть равен 10,45-10,60 мм, но встречаются колпачки с диаметром 10,4 мм.

Маслоотражательные колпачки направляющих втулок клапанов с номинальным диаметром стержня 8 мм, предельные максимальные и минимальные размеры.

Здесь большую роль играет не только величина посадочного диаметра, но и форма внутренней поверхности. Для облегчения напрессовки посадочную поверхность колпачка выполняют с кольцевыми выступами (канавками).

Маслоотражательные колпачки рекомендуется напрессовывать с использованием оправок. Наиболее часто применяемые оправки для автомобилей ВАЗ представлены на рисунке ниже. У автомобилей ВАЗ напрессовывать маслоотражательные колпачки на втулки клапанов рекомендуется оправкой 41.7853.4016. Использование этой оправки связано с определенными проблемами.

Оправки для установки маслоотражательных колпачков.

Дело в том, что оправка имеет коническую поверхность (диаметры 13,2-13,3 и 14,2-14,3 мм, расстояние между ними 14 мм), взаимодействующую с фланцем арматуры колпачка (13,8-14,4 мм). При натяге 0,3-0,5 мм в соединении втулка—колпачок проблем практически не возникает, а вот при меньших натягах в упомянутом соединении колпачок (фланец арматуры) заклинивает в оправке и не извлекается оттуда.

Большая длина оправки (160 мм) не позволяет установить колпачок на втулку выпускного клапана 4-го цилиндра без предварительного вывертывания шпильки крепления корпуса подшипников распределительного вала. Вывернуть шпильку из алюминиевой головки — часто задача непростая. При этом необходимо иметь в виду, что шпилька изготовлена из стали с пределом прочности 80-100 кгс/мм2. К примеру, у используемой обычно стали 45 этот предел не более 70 кгс/мм2.

На автомобилях ВАЗ-2101 — ВАЗ-2107 рекомендуется напрессовывать маслоотражательные колпачки после установки клапана, а чтобы не повредить колпачок кромками канавки под сухари, следует использовать оправку 41.7851.4003.

Оправки для установки маслоотражательных колпачков и браслетных пружин.

Удобнее все же сначала напрессовать на втулку клапана колпачок, а уже потом устанавливать клапаны. Кстати, так и рекомендуется делать у ВАЗ-2108, ВАЗ-2109, ВАЗ-2110. Здесь дело, вероятно в том, что канавка под сухари на стержнях клапанов ВАЗ одна и имеет острые кромки, а у клапанов Лада Самара их три, но с закругленными кромками.

На практике для автомобилей ВАЗ часто применяют оправку, показанную на рисунке ниже. В оправке использован стержень от старого клапана любого двигателя ВАЗ. Кромки под сухари должны быть притуплены.

Оправки для напрессовки маслоотражательных колпачков для автомобилей ВАЗ.

Возможен и такой способ. Отверстие в колпачке с браслетной пружиной имеет диаметр 6,7-6,8 мм, а если пружину снять, диаметр отверстия будет уже 6,87-7 мм. Уменьшение натяга, а, главное, увеличение податливости уплотняющей кромки колпачка сводит к минимуму вероятность ее повреждения.

Устанавливать пружину на колпачок поможет оправка, показанная на рисунке выше. При установке маслоотражательных колпачков часто, особенно у иномарок, стучать по оправке молотком совсем не требуется — достаточно просто нажать на нее рукой.

Ручные оправки показаны на рисунке выше (б, в). Они предназначены для напрессовки маслоотражательных колпачков при установленных клапанах. Эти оправки легко преобразовать в оправки иного типа, показанного на том же рисунке (а).

Ручные оправки для напрессовки маслоотражательных колпачков удобнее использовать, когда посадочные поверхности клапанных втулок и маслоотражательных колпачков имеют вид, показанный на первом рисунке (б). В этом случае колпачок (10,4 мм) «надевается» на втулку (10,8 мм) нажатием руки на оправку с натягом на сторону в 0,2 мм.

Оправка, рекомендуемая для ВАЗ, слишком массивна, что способствует потере чувства меры при ударе по ней, а большая длина не позволяет ей, как и оправке 41.7853.4016, установить колпачок на втулку выпускного клапана 4-го цилиндра, не вывернув шпильку.

И это не все. Если внимательно присмотреться к предельным размерам маслоотражательных колпачков и соответствующим размерам оправок, то становится ясно, почему иногда запрессовка колпачков кончается для них плохо. Оправка должна контактировать с плоскостью колпачка. Именно в этом случае усилие передается на металлическую часть колпачка (арматуру). В противном случае возможно смятие браслетной пружины, деформация фланца арматуры, отрыв от нее резины.

Для чего нужны маслосъемные колпачки

В двигателях внутреннего сгорания смазка является комбинированной, то есть, масло попадает на шейки распределительного вала под давлением, а остальные детали этой конструкции смазываются разбрызгиванием.

Когда двигатель работает, в верхней части головки блока цилиндров моторное масло собирается в таком количестве, что даже покрывает верх направляющих клапанов.

Функция маслосъемных колпачков в том, что они не дают стекать накопившемуся вверху головки маслу по штокам клапанов. Если колпачки изношены, то масло стекает по калапанам прямо в рабочие камеры сгорания цилиндров, отсюда и густой дым из глушителя.Износ колпачков происходит постепенно. Из-за высокой температуры двигателя, резиновые колпачки со временем не плотно прилегают к стенкам клапанных штоков и масло начинает стекать вниз.

Какие клапаны прогорают?

Выпускной клапан работает в более высокой температуре. Поэтому, при изношенном маслосъемном колпачке, масло стекает на фаску шляпки клапана и при высокой температуре оно сгорает, образуя нагар на шляпке клапана. Потом этот нагар отлетает и иногда дырявится или откалывается по краям шляпка клапана.

Признаки износа маслосъемных колпачков

Маслосъемные колпачки — это резиновые сальники, которые надеваются на шейки штоков клапанов и защищают от протекания масла в цилиндры.

Признаками износа являются:

1. Увеличился расход моторного масла. Если резиновое уплотнение не держит, то масло уходит в цилиндр, следовательно, уменьшается общий объем масла, который через некоторое время будет заметно по уровням щупа. Расход масла не обязательно является признаком износа резиновых колпачков. Масло может уходить и когда требуется замена маслосъемных колец. Возможно они прилипли к поршню, это еще называют «залегли».
2. Сразу после запуска ДВС наблюдается синеватый дым выхлопных газов. Такой эффект возникает при скоплении масла на поршне. Когда автомобиль стоял не заведенный, масло стекло в поддон и по штоку поршня через пробитый маслосъемный колпачок.
3. Иногда двигатель троит. Троение появляется, когда одна свеча не вовремя или вообще не дает искру. Если масло попадает в цилиндр, свеча забрызгивается маслом. Это можно проверить, открутив свечи. Если основание свечи в саже и в масле, то это признак износа колпачков.

Различные присадки использовать в этих случаях бесполезно. Лучше быстрее заменить вышедшие из строя детали.

Как заменить маслосъемные колпачки не снимая головку

1. Снять клапанную крышку, она же крышка ГРМ.
2. Выставить коленвал и распредвал по меткам.
3. Записывать делать фото, какой патрубок, откуда снял (для тех, кто в первый раз).
4. Ослабить натяжитель ремня ГРМ.
5. Если вместо ремня цепь, то надо открутить и снять шестеренку привода цепи. Шпонку из паза лучше снять, чтобы не потерять.
6. Открутить крепление постели и снять распределительный вал с ГБЦ.
7. Осмотреть шейки и кулачки на износ.
8. Смотря какая конструкция, снимая коромысла или стаканы с гидрокомпенсаторов, надо снять толкатели клапанов.
9. Поршни 1 и 4 после выставления валов по меткам, стоят в верхних мертвых точках (ВМТ). Поэтому начинаем менять колпачки 1 и 4. Чтобы рассухарить клапан, требуется чтобы он упирался в поршень.
10. Бывают конструкции, где впускной коллектор мешает установить рассухариватель. Но, чем снимать коллектор, легче укоротить рассухариватель.
11. Кронштейн рассухаривателя надо закрепить на шпильке крепления постели. А прикрепленный в средней части поставить кольцом на тарелку пружинного клапана. Далее, одной рукой давим на рычаг рассухаривателя, а второй с помощью пинцета вытаскиваем сухари из тарелки.
12. Снять сухари и снять тарельчатый пружинный клапан.
13. На колпачок устанавливаем цанговый съемник. Грузик поднимаем вверх по штоку съемника и ударяем им по верхнему упору. Таким способом снимается маслосъемный колпачок.

Артикул: ПАВЛОВСКИЙ ИЗ 41.7853-4016 , артикулы доп.: 10285

Код для заказа: 005047

Всем привет! Являясь обладателем продукции отечественного автопрома, возникла необходимость в замене сальников клапанов, так как, судя по всем признакам, они начали пропускать – повышенный жор масла, резьба свечей в нагаре, дым из трубы при пуске.

Замена маслосъемных колпачков ваз 2106

---

Увидев сизоватый дымок из выхлопной трубы ВАЗ 2106, владелец автоматически начинает вспоминать, когда в последний раз он менял маслосъемные кольца и перебирал поршневую. Затем автоматически идет подсчет бюджета на капитальный ремонт, который всегда приходит неожиданно, как снег в январе. Но торопиться не надо. Скорее всего, причина в другом – в маслосъемных колпачках.

Содержание:

1. Как проявляется износ сальников клапанов
2. Инструмент и приспособления для замены колпачков
3. Замена колпачков
4. Сборка ГРМ

Как проявляется износ сальников клапанов

Сальники клапанов, или маслосъемные колпачки, предназначены для того, чтобы масло, которое смазывает механизм газораспределения, не попадало в камеру сгорания. Втулки клапанов не могут обеспечить герметичность самостоятельно, поэтому на них надеты сальники из качественной мягкой резины с маслосъемной кромкой, которые препятствуют проникновению масла по штоку клапана в цилиндр.

Попадание масла в камеру сгорания в большом количестве и вызывает характерный сизый дым из выхлопной трубы. В этом могут быть виноваты и маслосъемные кольца, но если двигатель дымит именно при холодном пуске, а дым пропадает при прогреве, то со стопроцентной уверенностью можно сказать, что сальники клапанов свое отжили.

Еще одним из признаков неработоспособности сальников называют повышенный расход масла и жирный налет на свечах зажигания.

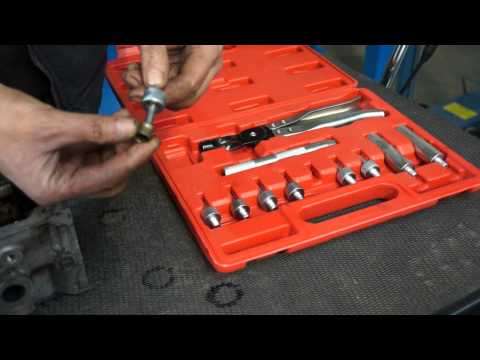

Инструмент и приспособления для замены колпачков

Замена маслосъемных колпачков ВАЗ 2106 ничем не отличается от такой же работы по двигателям всей классической серии ВАЗ. Для проведения работ нам не понадобится снимать головку, а тем более, двигатель. Поэтому всю работу мы проведем своими руками при минимальном количестве инструмента и минимальных затратах времени. Желательно работу проводить в гараже, при нормальном освещении и без лишней пыли – все-таки вскрываем двигатель.

Нам будут необходимы, кроме обычного набора ключей:

• динамометрический ключ;
• пинцет;
• набор головок с воротком;
• съемник для клапанов;
• оправка для усадки сальника на втулку.

В процессе ремонта мы будем при необходимости иллюстрировать некоторые моменты, по мере возможности, но ничего сложного в процессе не предвидится. Почти. Для сжатия пружин мы будем применять специальный съемник с рычагом, хотя можно обойтись и без него, зная все тонкости процесса.

Замена колпачков

Замену сальников клапанов мы начнем с обеспечения доступа к головке блока цилиндров, дальнейшие действия будем выполнять пошагово, не нарушая последовательности.

• Снимаем крышку воздушного фильтра, сам фильтр и его корпус, предварительно прикрыв диффузор карбюратора ветошью – чтобы ничего не попало в впускной коллектор. Иначе придется снимать головку блока.
• Снимаем крышку ГРМ и совмещаем метку на звездочке привода распредвала с меткой на корпусе распредвала, чтобы поршни 1 и 4 цилиндра оказались в верхней мертвой точке. Они не дадут клапану провалиться в цилиндр, когда мы снимем пружину.
• Ослабляем натяжитель цепи примерно на пол-оборота, ослабляем болт крепления звездочки, не выкручивая его полностью.
• Отжимаем отверткой плоскость натяжителя цепи и до упора затягиваем колпачковую гайку, после чего можно выкручивать болт крепления звездочки. Снимаем звездочку, осторожно привязав ее проволокой к любой удобной шпильке или к пружине капота.
• Раскручиваем гайки крепления корпуса распредвала, снимаем его и выкручиваем свечу на 1м цилиндре. Затем снимаем приводные рычажки, отщелкнув пружинную скобу.
• Выворачиваем регулировочный болт, на его место фиксируем упор съемника, как показано на рисунке.
• Вставляем в отверстие для свечи любой подходящий по размеру пруток – из пластика, дерева или очень мягкого металла для фиксации клапана в седле.
• При помощи съемника сжимаем пружину, пинцетом удаляем сухари, сопрягающие шток клапана и опорную тарелку пружины.
• Снимаем сухари, пружины и опорные шайбы. Клапан должен оставаться в закрытом состоянии.
• Аккуратно, с помощью плоскогубцев удаляем старый сальник клапана. Повышенная осторожность для того, чтобы не отколоть кромку втулки клапана — она изготовлена из хрупкой металлокерамики.
• Смазываем свежий сальник чистым маслом и аккуратно одеваем его на шток клапана, максимально плотно усаживая его на втулку. Для более плотной усадки потребуется оправка для колпачка.
• Собираем механизм клапанного привода в обратном порядке и переходим к следующему клапану.

Точно так же поступаем с сальниками на 4-м цилиндре, а затем, аккуратно прокручивая коленвал и придерживая приводную звездочку, ставим в положение ВМТ поршни 2 и 3 цилиндров. Повторяем все описанные операции для клапанов этих цилиндров.

Сборка ГРМ

Заменив все колпачки, собираем ГРМ, соблюдая положение звездочки по метке на приливе корпуса распредвала, и заканчиваем сборку головки блока. Последовательность затяжки гаек корпуса распредвала показана на рисунке, и ее нужно неукоснительно соблюдать, чтобы избежать коробления корпуса.

Теперь ваш ВАЗ 2106 больше не будет кашлять сизым дымом, а сальники клапанов проходят не один сезон. Приятных впечатлений от поездок!
