Неисправности ГРМ двигателя автомобиля

Уход за механизмом газораспределения двигателя автомобиля состоит в проверке и регулировке зазоров в клапанном механизме, проверке и затяжке гаек стоек коромысел, выполняемых при техническом обслуживании №2. Чтобы обеспечить правильную посадку клапанов при разнообразных тепловых деформациях, предусматривается тепловой зазор. Этот зазор необходим для компенсации упругих деформаций деталей привода и позволяет избежать слишком ранней посадки клапана в седло. Во время работы двигателя нежелательно изменение теплового зазора.

 Устройство газораспределительного механизма

Существуют клапанные и золотниковые

механизмы газораспределения

В случае уменьшения теплового зазора значительно сокращается время при котором клапан находится в закрытом состоянии, в связи с чем значительно увеличивается его температура.

Отсутствие зазора приводит к повышению теплового состояния выпускного клапана и приводит к обгоранию головки клапана. Уменьшение теплового зазора влияет на перекрытие клапанов и влияет на работу двигателя на холостом ходу. При работе на этом режиме, при длительном открытии клапанов  существует возможность проникновения отработавших газов в цилиндры из выпускных трубопроводов. А это в свою очередь приводит к неустойчивому сгоранию рабочей смеси и неравномерной работе двигателя.

То есть при малых зазорах двигатель не развивает полной мощности, не обеспечивается герметичность цилиндров, клапаны перегреваются и подгорают.

Увеличенный тепловой зазор приводит к нарушению фаз газораспределения и увеличивается скорость посадки клапана, что увеличивает ударные нагрузки на него, соответственно увеличивая износ детали.

Зазор в клапанном механизме измеряют специальным щупом между носком коромысла и торцом стержня клапана, при закрытом положении клапанов. Регулировка зазора производится регулировочными винтами в коротком плече коромысла.

Регулировка производится на холодном двигателе. При этом отключают подачу топлива.

Величина зазоров должна соответствовать:

Впускной клапан: 0,25-0,3 мм;

Выпускной клапан: 0,35-0,4мм;

 Что такое тепловой зазор?

В процессе работы двигателя клапаны и

детали привода клапана нагреваются,

длина их увеличивается. В результате

происходит… Ругулировка теплового

зазора своими руками





Проверка и регулировка теплового зазора начинается с установки коленчатого вала. Необходимо провернуть коленчатый вал таким образом, пока фиксатор фиксатор на картере маховика не войдет в прорезь маховика. При этом метки на муфтах привода ТНВД должна находится вверху. Если метки находятся внизу, тогда следует поднять фиксатор и провернуть коленчатый вал на один оборот.

В данном положении коленчатого вала поршень 1го цилиндра не доходит 18 градусов до верхней мертвой точки в конце такта сжатия. После чего проворачивают коленчатый вал по ходу вращения на 60 градусов. При этом поршень 1го цилиндра будет находится в начале такта рабочего хода, а поршень 5го цилиндра в конце такта сжатия. Дальнейшая регулировка проводится попарно в цилиндрах 4 и 2,6 и 3,7 и 8, проворачивая коленчатый вал на 180 градусов.

Возможные неисправности грм двигателя автомобиля:

неполное закрытие клапанов, большой зазор между стержнями клапанов и носками коромысел, износ шестерен, толкателей, штанг, коромысел, осей коромысел, втулок подшипников, шеек распределительного вала.

Какие признаки неисправностей ГРМ:

—          Проявление снижения мощности двигателя;

—          Неравномерность работы двигателя;

—          Повышенный расход топлива;

—          Появление стуков клапанов;

Потеря мощности двигателя провоцируется нарушением регулировки тепловых зазоров в механизме ГРМ, а также при неплотном прилегании клапанов к седлам клапанов.

1)     Увеличение тепловых зазоров клапанов способствует  увеличению ударных нагрузок на сопряжение деталей седло-клапан.

2)     Уменьшение тепловых зазоров клапанов происходит в результате нарушения регулировок механизма ГРМ или вследствие возникновения нагара на сопряжении деталей, что приводит к разгерметизации цилиндров двигателя и сигнализируется появлением повышенных

стуков клапанов.

При возникновении не герметичности цилиндров увеличивается расход топлива, двигатель работает неравномерно, снижается его мощность и увеличивается расход топлива. Неравномерность в работе двигателя может быть следствием потерь упругости или выход из строя пружин клапанов механизма ГРМ или повышенный износ распределительного вала, шестерен вала ГРМ, толкателей, направляющих втулок и осей коромысел.  Повышение вибрации и снижение мощности двигателя может возникать вследствие удлинения ремня привода ГРМ.



Устройство клапанного механизма

Клапанный механизм включает в себя
следующие детали: клапаны, на­правляющие
втулки, седла клапанов, возвратные пружины,
опорные тарел­ки, сухари, механизм вращения клапана.

Техническое обслуживание газораспределительного механизма:

При выезде автомобиля в рейс необходимо прослушать двигатель на отсутствие стуков и вибраций при различной частоте вращения коленчатого вала двигателя.

Во время проведения ТО-1 необходимо прослушать работу двигателя, тщательно продиагностировать клапанный механизм ГРМ и отрегулировать зазоры.

Во время проведения ТО-2 производится проверка крышки распределительных шестерен и в случае вибрации подтягивается с помощью специальных болтов.

При обслуживании газораспределительного механизма двигателей автомобилей марки ВАЗ, при пробеге 2000 км, и каждые последующие

30 тыс. км требуется подтяжка гаек крепления корпуса подшипников распредвала ГРМ. А после 15 тыс. км пробега проверяют степень натяжения цепи или ремня распредвала, в случае растяжки подтягиваем. Каждые 30 тыс. км пробега регулируют тепловые зазоры между клапанами и коромыслами.

Если ремень привода ГРМ уже поношенный, существует возможность разрыва ремня, поэтому соблюдайте сроки замены ремня ГРМ заявленные производителями.

Как выявить и устранить  неисправности ГРМ?

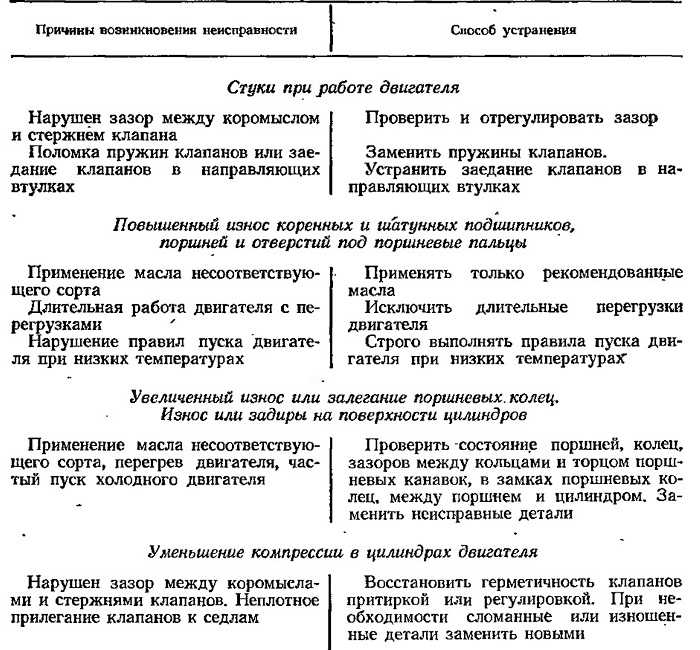

Неисправности ГРМ выявляют в зависимости от наличия различных стуков и звуков, оценивают герметичность клапанов, упругости пружин, а также измеряют давление впускного и выпускного трубопровода. Если вы слышите стуки в районе втулок клапанов, это означает, что в ГРМ заедают впускные клапана и подается обедненная смесь. Если звуки не прекращаются, а имеют постоянную шумную тенденцию, это говорит о сильном износе или даже поломке шестерен газораспределительного механизма. Двигатель можно прослушать, используя специальные устройства или даже обычную палку, приставляя к местам в разных точках двигателя. Прослушивание двигателя осуществляется при повышение оборотов. Ровный стук среднего тона говорит о износе подшипников и шеек распредвала. Резкий стук в районе коромысел говорит о увеличенных зазорах. Чтобы определить герметичность клапанов применяют компрессометром. Чтобы проверить упругость пружин используйте прибор КИ-723.

признаки, причины и способы устранения. Как проверить состояние ремня ГРМ? Признаки для замены ремня грм

Как проверить ремень ГРМ?



Ремень ГРМ выполняет роль связующего звена, которое позволяет синхронизировать работу распределительного вала и коленвала. Ремень газораспределительного механизма является весьма важной частью. Его своевременная проверка может уберечь двигатель от серьезной поломки. В данной статье мы рассмотрим, как можно проверить ремень ГРМ. Так же в статье будет рассмотрен порядок снятия ремня.

Особенности размещения ГРМ

Перед тем, как рассматривать снятие ремня ГРМ, следует сказать, что разные двигатели могут иметь разное размещение газораспределительного механизма. Ремень ГРМ представляет собой длинный резиновый ремень с зубчатой поверхностью.

Кстати говоря, при выборе ремня следует обращать внимание именно на зубчатую поверхность. Следует сжать ремень и проверить, не остались ли на нём борозды. Если вы обнаружили потёртости, это первый признак некачественного изделия. Такой ремень не рекомендуется покупать.

Если вы не можете определиться с выбором ремня, то рекомендуем вам ознакомиться со статьей .

Демонтаж ремня

  1. Откройте капот и снимите декоративную накладку двигателя.
  2. Далее нужно подсоединить наконечники проводов от электронасосов, снимите бачок стеклоомывателей и отсоедините от него трубки.
  3. Следите за тем, чтобы трубки не мешались, лучше отвести их в сторону. Используйте шестигранный ключ, чтобы отвернуть болты крепления. Теперь вы можете снять крышку двигателя.
  4. Проверить состояние ремня можно, не снимая его, для этого нужно вращать колесо коленчатого вала. Пропуская ремень по всей длине можно визуально оценить и его состояние. Если вы видите, что ремень чистый, не имеет на своей поверхности масла и грязи, зубцы его не изношены, трещины отсутствуют, то такой ремень можно оставлять для его дальнейшей эксплуатации.

Если же ремень не соответствует указанным пунктам, его следует снять, аккуратно потянув в одну сторону. Таким образом вы сможете проверить состояние ГРМ без посторонней помощи. К слову, в сервисных центрах такая процедура стоит зачастую недешево.

Даже если после длительной эксплуатации вы не обнаружили каких-либо дефектов на ремне ГРМ, его все равно следует проверить на натяжение. Ведь некоторые дефекты могут быть незаметными человеческому глазу. Вот почему специалисты рекомендуют проверять ремень после 50 тысяч километров пробега.

Чтобы проверить натяжение ремня ГРМ, достаточно просто потянуть его в разные стороны, при этом не совершая резких движений. Если после этой процедуры на ремне не появились трещины, значит его можно эксплуатировать дальше.

Ремень привода газораспределительного механизма (ГРМ) любого современного двигателя, как правило, рассчитан на небольшой срок службы. В среднем он работает 50-100 тыс. км пробега, после чего требует замены вместе с натяжными роликами, а нередко также с водяной помпой и шкивами. Сроки замены этой важнейшей детали строго регламентированы и прописаны в инструкции по эксплуатации каждого конкретного автомобиля. Однако, слепо следуя рекомендациям производителя, можно не заметить надвигающуюся беду и нарваться на серьёзный и дорогостоящий ремонт мотора. Существует несколько признаков, что ремень ГРМ нужно срочно сменить на новый.

Почему нужно менять ремень ГРМ

Для начала разберёмся, что такое ремень ГРМ и почему его надо менять. Эта недорогая и несложная, на первый взгляд, деталь нужна для того, чтобы синхронизировать работу системы зажигания с ходом поршней и клапанов. Зубчатый ремень вращается на шкивах коленчатого и распределительного (или распределительных) валов, параллельно приводя в движение водяной насос. Он имеет многослойную усиленную структуру и состоит из резины и нейлоновой основы. Правильное натяжение ремня задаётся специальным роликом. При обрыве ремня ГРМ на большинстве современных автомобилей впускные и выпускные клапаны встречаются с поршнями. Происходит серьёзная поломка, не совместимая с дальнейшим движением и требующая сложного дорогостоящего ремонта.

Сроки замены резинотехнического изделия и сопутствующих компонентов зависят не только от марки и модели конкретного автомобиля, но и от условий эксплуатации, которые в нашей стране весьма суровые. Однако это не мешает некоторым брендам устанавливать на свою продукцию запредельные сроки эксплуатации ремня ГРМ. К примеру, на отечественных «Ладах» данная операция должна осуществляться раз в 180 тыс. км. Эта цифра выглядит, мягко говоря, завышенной. Для сравнения, на автомобилях Renault даже самые качественные ремни от лучших мировых производителей работают 60 тыс. км в России и 120 тыс. км в условиях Европы. Эксперименты с несоблюдением этого регламента чреваты большими неприятностями.

Признаки износа ремня ГРМ

Главной проблемой, мешающей своевременно заметить надвигающуюся беду и предотвратить обрыв привода ГРМ, является затруднённый доступ к детали: в отличие от ремня навесных агрегатов, этот ремень тщательно закрыт всевозможными кожухами. Чтобы выполнить ревизию, нередко требуется частичная разборка двигателя, выполнить которую большинство автовладельцев не в состоянии. Однако помимо надрывов и трещин, видимых визуально, есть и иные симптомы надвигающейся беды. Мы попробуем перечислить наиболее часто встречающиеся.

1. Большой возраст ремня

В основном срок службы ремня ГРМ определяется пробегом автомобиля. По прошествии нескольких десятков тысяч километров он в обязательном порядке подлежит замене. Однако есть одно «но»: для этой детали критичен ещё и возраст — в среднем ремень сохраняет свои свойства не более пяти лет, после чего начинает терять эластичность и трескаться вне зависимости от пробега. Водителям, которые ездят на автомобиле относительно редко, стоит внимательно отнестись к данному моменту. Ремень состоит из материалов, подверженных быстрому старению, а значит, шутить с его возрастом не стоит. По той же причине рекомендуем в обязательном порядке менять ремень ГРМ на приобретаемых подержанных автомобилях — никто не гарантирует, что прежний хозяин соблюдал регламент и использовал качественные комплектующие.

2. Неуверенный пуск двигателя и падение мощности

Сильно изношенный или плохо натянутый ремень ГРМ может перескочить на один или несколько зубцов. Это приведёт к нарушению работы зажигания — горючая смесь будет воспламенять раньше или позже положенного. Главные симптомы такой неисправности — неуверенный пуск мотора, провалы в тяге и сильные вибрации двигателя. Автомобиль может длительное время работать в неоптимальных режимах. Это, в свою очередь, приведёт не только к дискомфорту, но и к другим поломкам.

3. Дым из выхлопной трубы

Одна из таких поломок — оплавление и разрушение катализатора. Происходит данная неприятность из-за неполного сгорания смеси в моторе. Часть топлива из-за сбитого зажигания попадает через клапаны в систему выпуска, что приводит к превышению допустимой температуры и спеканию сот. Выявить поломку можно, понаблюдав за выхлопом: при работе мотора он хлопает, в некоторых режимах из трубы идёт чёрный дым — верный признак переобогащения смеси и неполного её сгорания. Ремень ГРМ — одна из возможных причин неисправности.

4. Тикающий звук от мотора

При сильном износе или старении ремень привода ГРМ может начать разлохмачиваться и трескаться. В работе двигателя неисправность проявляется всевозможными тикающими, шаркающими или щёлкающими звуками, исходящими из-под кожухов системы. Все они имеют некую периодичность, зависящую от оборотов двигателя: чем она выше, тем чаще звуки. Эта неисправность вовсе не обязательно связана именно с ремнём. Звуки могут исходить от подклинивающего подшипника натяжного ролика или от водяной помпы. В любом случае тянуть с ремонтом не стоит. Локализовать и устранить проблему можно, сняв крышку привода ГРМ.

5. Течи из-под кожухов привода ГРМ

Ещё одним симптомом неприятностей с ремнём ГРМ являются масляные потёки или утечки охлаждающей жидкости в районе привода. Масло может попадать на ремень из-под изношенного сальника коленчатого вала двигателя, а антифриз — из негерметичных стыков или из-под шкива помпы. В обоих случаях происходит повышенный износ ремня и сильно возрастает риск его перескакивания на шкивах. Без разборки и замены комплекта ГРМ здесь не обойтись.

Элемент, приводящий в движение распределительный механизм и коленчатый вал – это ремень ГРМ. При поломке этого элемента автомобиль просто не будет двигаться: несколько систем прекратят свою работу.

Чаще всего механизм ГРМ расположен в передней части автомобиля, в более старых моделях машин его можно обнаружить между цилиндром мотора и радиатором. Сегодня изготовители стараются надёжно скрыть деталь, однако, чтобы его отыскать, необходимо просто открутить защиту и приступить к ремонту. Состав элемента – каучуковая смесь. Многие производители используют высоконасыщенный нитрил, который обеспечивает отличную износоустойчивость при высоких температурах. С внутренней стороны расположены зубья. Для каждой модели автомобиля производители выпускают свой тип ремней.

Порванный ремень принесёт много проблем Вашему авто. Все дело в том, что деталь задействует основные системы. Когда она рвётся, вал застывает в одном положении. Поршни же продолжают двигаться, ударяют по клапанам и деформирует их. Последствия могут быть печальны.

Основные причины обрыва:

  1. Недобросовестно собранный двигатель авто.
  2. Сильно изношенный механизм.
  3. Упругость материала значительно ухудшилась – происходит разрыв.
  4. Некачественное изготовление детали.
  5. Помповые ролики плохо натянуты.

Если Вы покупаете БУ автомобиль и есть какие-то сомнения в его истории, лучше произвести замену, чем потом тратиться на ремонт.

7 признаков износа ремня ГРМ

Существует несколько основных признаков, что ресурс ремня подошёл к концу:

  1. Провисание ремня. Натяжение должно быть следующим: он должен с трудом поворачиваться на 90 градусов, если он поворачивается легко, значит натяжение ослабленное.
  2. Наличие трещин, задиров, отсутствие некоторых зубьев. Периодически обязательно необходим визуальный осмотр.
  3. Повышенный уровень шума, свист. Звуки могут появляться всегда при работающем двигателе и только на повышенных оборотах.
  4. Падение мощности мотора.
  5. Масло на его поверхности, что свидетельствует о течи.
  6. Сползание ремня.
  7. Несовпадение фаз газораспределения. Информацию о том, как найти ВМТ двигателя можно прочитать

Периодичность замены

Ресурс ГРМ составляет в среднем 60 –80 тысяч километров. Но известны случаи, когда ремни ходят как по 150 000 км, так и по 30 тыс. км. Для каждого автомобиля ресурс определён в сервисных данных производителя. Мы рекомендуем ориентироваться именно на эту информацию.

Но также помнить, что тяжёлые условия эксплуатации автомобиля значительно уменьшают ресурс ГРМ. По факту, если транспортное средство эксплуатируется на плохих дорогах, значение цифр уменьшается. Дело в том, что производители тестируют машины на полигонах, а если Вы каждый день ездите по городским пробкам на механизм машины оказывается более негативное влияние. Помимо прочего, на срок эксплуатации влияют также плохие погодные условия.

На степень изношенности газораспределительного механизма больше всего влияет пробег автомобиля . У разных моделей машин своё значение. Быстрый износ детали может быть связан с плохими дорогами, грязью, частыми городскими пробками. Производители рекомендуют менять элемент через 50–60 тыс. километров. Часто владельцы автомобилей дополнительно меняют и ролики. Дело в том, что если ролик остановиться (заклинит) то и новая деталь придёт в негодность. А также могут возникнуть проблемы и с другими механизмами автомобиля.

  • Прогревайте двигатель перед поездкой в холодную погоду.
  • При замене также меняйте ролики и помпу, соблюдая рекомендации производителей.
  • Покупайте запчасти проверенных марок, проверяйте не приобрели ли Вы подделку.

При написании статьи удалось найти статистику по тому, на каком пробеге порвался ремень на автомобилях. Статистика следующая:

Конечно, данные тяжело анализировать, т. к. не известны ни марки автомобилей, ни условия эксплуатации. В целом можно сделать вывод: проверяйте не подошёл ли к концу ресурс ГРМ на Вашем автомобиле, производите замену в проверенных местах и не экономьте на запчастях.

Состояние ремня ГРМ определить без снятия его с автомобиля невозможно, если Вы снимите клапанную крышку или пластмассовый кожух Вы увидите, что ремень ГРМ есть и больше ничего, дело в том чтобы определить состояние ремня нужно вывернуть его на изнанку, только так можно определить степень износа ремня. Далее очень важная составляющая ГРМ это ролики, какой бы ремень у вас не стоял, если заклинит ролик — порвется любой ремень, скажу больше, из своего личного опыта, чаще ремень рвется не из-за того, что его несвоевременно не поменяли, а из-за того, что при замене не поменяли ролики. Определить состояние подшипников роликов невозможно без снятия ремня.

Поэтому совет такой:

  • Меняйте ремень ГРМ каждые 90000км.
  • Менять желательно вместе с роликами, только в случае если ролики не вызывают подозрения их можно оставить на второй срок, но это уже на Ваш страх и риск, где гарантия что они продержаться еще 90000км, а менять сначала ремень, а потом через некоторое время ролики я считаю нецелесообразно.
  • Если Вы купили машину и достоверно точно неизвестно, когда менялся ремень ГРМ лучше его поменять.
  • прокладку клапанной крышки (ни в коем случае не надо ставить эту прокладку на герметик) если резинка прокладки твердая меняйте прокладку, рекомендую ставить только оригинальную прокладку, мне, например, так и не удалось найти достойный заменитель.
  • cальники распредвалов и коленвала, если на сальниках видны следы подтекания масла или они просто «потеют» лучше их поменять, так как этот процесс будет развиваться и не так страшно, что подтекает масло, страшно, что масло будет попадать на ремень ГРМ, а он это очень не любит. Рекомендую ставить оригинальные сальники и герметику здесь тоже не место.
  • помпу. Когда ремень ГРМ снят, открывается доступ к помпе. Помпу надо очень тщательно осмотреть на предмет подтекания и проверить состояние подшипника. Помпа может подтекать очень коварно, дело в том, что прикручена она непосредственно к блоку цилиндров и подтекающий антифриз практически сразу испаряется, поэтому с наружи следов подтекания видно не будет. Если при снятом ремне в районе контрольного отверстия на помпе видно следы высохшего антифриза, помпу лучше поменять, в противном случае рано или поздно она потечет ручьем. Думаю что последствия расписывать не нужно.
  • состояние приводных ремней, если на внутренней стороне ремней видны трещинки ремни лучше поменять.

Ремень газораспределительного механизма – это деталь, которая приводит в движение распределительный механизм и коленчатый вал. Основная функция детали, подача бензина в мотор автомобиля. Без данного механизма двигаться автомобиль не сможет. Ремень, не только приводит в движение валы, но и задействован в системе охлаждения.

Он является очень важной деталь в автомобиле. Его поломка, может остановить сразу несколько работающих систем. Место, где находится ремень, зависит от марки автомобиля. Обычно располагается в передней части автомобиля. У более старых моделей, его можно найти между цилиндром мотора и радиатором. Сейчас производители автомобилей пытаются хорошо спрятать эту деталь. Но чтобы к ней добраться, хватает, открути пару защитных пластин и его можно уже ремонтировать. Сам ремень изготовлен из резины или каучука. Имеет зубчатую форму замкнутого типа. Зубья находятся во внутренней стороне. Они служат для хорошо сцепления с вращающейся шестерней. Изготавливается ремень для каждой модели автомобиля отдельно.

Причины обрыва ремня ГРМ

Обрыв ремня может, принеси множество проблем автомобилю, ведь с помощью его задействованы основные детали двигателя. Когда ремень рвется, вал останавливается в одном положении. Колеся, продолжают крутиться, напряжение на клапана настолько большое, что она начинают сгибаться. Хорошо когда это произошло при не большой скорости автомобиля. Но если где, то на трассе, где минимальная скорость это 100 километров в час, итог может быть трагичен. Ремонт может, не закончится заменой одной детали. Получается очень дорогостоящая поломка. Сложность поломки непосредственно зависит от сложности самого двигателя. Рассмотрим основные двигатели. Более простой 8-клапанный двигатель может просто отделаться заменой ремня. Основные проблемы возникают с 16-клапанным двигателем, приходится менять главные детали двигателя. Ездить на таком типе авто, не только опасно, но и очень дорого. Но если, постоянно следить за ремнем проблемы могут и не возникнуть. Обозначим основные.

Существует несколько причин обрыва ремня:

  • Не качественный материал, из которого изготовлен ремень.
  • Халатная сборка самого двигателя.
  • Чрезмерный износ детали.
  • Ухудшение упругости материала, последствии разрыв ремня.
  • Плохое натяжение помповых роликов.
  • При заклинивании вала, нагрузка распределяется на остальные детали. Ремень не выдерживает и разрывается. Это случай встречается очень редко, но все, же он есть.

Признаки износа ремня ГРМ

Итак, как же определить может ли ремень еще эксплуатироваться, или пора его менять. Обозначим несколько признаков износа этой детали. Основные следы появятся на зубчатой части. Определить деталь, которую нельзя эксплуатировать. Итак, изношенный ремень может расслаиваться, лохматиться или трескаться. На время работы детали, влияет обычно плохие дороги, грязь ну или использование автомобиля постоянных городских пробках. Рекомендуется менять ремень грм раз в 50 тыс. км пройденных автомобилем. Некоторые водители в месте с ремнем меняют и ролики по которым он двигается. Ведь если заклинят ролики, ремень обязательно порвется. Проблемы могут возникнуть с самим двигателем. Во время меняйте изношенные детали, ведь тогда могут, возникнуть большие проблемы.

Если вам повезло, разорваны ремень не принес за собой проблемы с другими деталями. С его заменой вам поможет любой мастер в СТО. Но замена ремня, это довольно простой ремонт с ни может справиться почти каждый. Для начала, задние колеса нужно зафиксировать, под колеса подставляем противооткатные колодки. Если у вас их нет, то можно обойтись простыми кирпичами. Передняя часть автомобиля, подымаем на домкрат. При этом нужно открутить переднее правое колесо, чтобы был виден вал. Нужно демонтировать шкив, мы должны снять ремень с гидравлический усилитель, за ним извлекаем генератор свечи и насос конденсатора воздуха. После этого демонтажа, нужно снять опору двигателя, которая закрывает собой нужный нам ремень. Затем извлекаем ремень, раскручиваем болт, который фиксирует ролик. На его место нужно поставить новый ремень. Очень важно, при установке, ремень нужно хорошо его натянуть. Возвращаем се детали исходное положение. Ремонт благополучно закончен!


Что это за дребезжащий звук? Как предотвратить отказ цепи ГРМ

Опубликовано 19 апреля 2022 г. Strut Daddy’s в Авторемонт

ГРМ двигателя является одним из наиболее важных, но плохо изученных элементов технического обслуживания автомобиля. Скорее всего, вы знаете, что моторное масло, трансмиссионную жидкость и даже тормозную жидкость необходимо периодически менять.

Однако знаете ли вы, что ваша цепь ГРМ также нуждается в замене, и если она выйдет из строя до того, как вы это сделаете, это может серьезно повредить двигатель? В этом руководстве мы более подробно рассмотрим цепи ГРМ, износ, которому они подвергаются, и способы предотвращения их выхода из строя.

Что такое цепь привода ГРМ?

Для работы и обеспечения движущей силы трансмиссии, а затем и колес, двигатель вашего автомобиля должен сжигать топливо и воздух. Для этого требуется сложный танец клапанов и цилиндров. Цепь ГРМ (или ремень ГРМ на некоторых двигателях меньшего размера) координирует этот танец, чтобы клапаны открывались и закрывались в нужное время.

Цепь ГРМ в большинстве случаев крепится к передней части двигателя (правая сторона в автомобилях с передним приводом), хотя это может варьироваться. Он защищен пластиковой крышкой, которую необходимо снять, чтобы получить доступ к цепи. Во многих случаях водяной насос также расположен под крышкой цепи привода ГРМ, и по этой причине замена водяного насоса часто является частью планового обслуживания цепи привода ГРМ.

Цепь ГРМ расположена на конце распределительного вала. Когда распределительный вал вращается, его кулачки открывают и закрывают клапаны цилиндров, которые позволяют топливу и воздуху смешиваться для сгорания.

Что произойдет, если моя цепь привода ГРМ выйдет из строя?

Если ваша цепь ГРМ порвется во время работы двигателя, он немедленно остановится. Также вероятно, что некоторые клапаны будут согнуты, когда они соприкасаются с поршнями (цепь ГРМ предотвращает это, поддерживая все движения вовремя). Значительное повреждение клапана/поршня потребует дорогостоящего ремонта.

Если цепь обрывается при выключении двигателя, вероятность повреждения меньше, но вы не сможете снова запустить двигатель, пока цепь ГРМ не будет заменена. Без исправной цепи привода ГРМ недостаточно сжатия для работы двигателя.

Как часто следует менять цепи ГРМ?

Цепи ГРМ прослужат очень долго. В большинстве случаев они не предназначены для замены до тех пор, пока ваш автомобиль не проедет 100 000 или 120 000 миль, хотя это сильно различается от производителя к производителю и от типа автомобиля к типу автомобиля. Мощные двигатели создают большую нагрузку на цепи ГРМ, чем двигатели с более низкими характеристиками, и требуют более частых замен. Всегда обращайтесь к руководству пользователя или к доверенному механику, чтобы своевременно менять ремень.

Признаки и симптомы износа цепи привода ГРМ

Цепи привода ГРМ изготовлены из металла, но со временем и в результате воздействия высокой температуры и физических нагрузок они могут изнашиваться. В конце концов, они сломаются. Эти цепи очень похожи на велосипедные цепи и состоят из таких же звеньев.

Достаточно, чтобы одно звено разорвалось, и цепь ГРМ стала бесполезной. Кроме того, цепи со временем могут растягиваться, и это может привести к перескакиванию зубьев на шестернях, что изменяет синхронизацию двигателя и приводит к целому ряду проблем.

Понимание признаков и симптомов, которые могут указывать на то, что ваша цепь ГРМ готова к замене, является ключом к предотвращению прямого отказа. Ниже мы рассмотрим некоторые из наиболее распространенных признаков изношенной цепи ГРМ.

Дребезжащий звук

Самый печально известный признак того, что ваша цепь ГРМ вот-вот выйдет из строя, — это дребезжащий звук, исходящий от двигателя. Это более заметно в некоторых типах двигателей, и на ранних стадиях его почти невозможно обнаружить внутри салона — вы вряд ли услышите его, если не находитесь снаружи автомобиля, желательно с открытым капотом. Даже в этом случае стук цепи ГРМ на ранней стадии может быть трудно слышен из-за звука других компонентов двигателя.

Лампа проверки двигателя

Если время вашего двигателя скачет, загорится индикатор проверки двигателя (MIL). Механик сможет извлечь код и определить причину. Часто эта диагностика является первым шагом к замене цепи ГРМ вне планового технического обслуживания. Для многих людей индикатор проверки двигателя является единственным предупреждающим признаком того, что что-то не так, прежде чем цепь лопнет.

Проблема заключается в том, что многие проблемы могут привести к включению индикатора проверки двигателя, начиная от незакрепленной крышки бензобака и заканчивая плохим притоком воздуха в двигатель. Некоторые водители предполагают, что если они не замечают, что автомобиль движется по-другому, им не нужно беспокоиться о лампочке «Проверить двигатель». Проблема с таким образом мышления заключается в том, что, когда выдаются новые коды ошибок, невозможно сказать, потому что индикатор остался включенным.

Если горит индикатор проверки двигателя, проверьте его. Большинство магазинов автозапчастей сегодня могут проверять общие коды, хотя вам все равно придется обратиться к дилеру, чтобы диагностировать проприетарные коды. Многие магазины больше не взимают плату за проверку кода, особенно если вы сделали необходимый ремонт в этом магазине.

Пропуски зажигания двигателя

По мере износа цепи ГРМ металл может растягиваться. Это может привести к тому, что цепь будет пропускать или перескакивать на другую звездочку на шестерне. Когда это произойдет, двигатель больше не будет успевать, и вы можете столкнуться с пропусками зажигания.

Осечки могут звучать как фейерверк или выстрелы, и они очень вредны для вашего двигателя. Это детонации – взрывы, на которые двигатель не рассчитан. Продолжительные пропуски зажигания могут вызвать рубцевание и даже привести к отказу двигателя.

Конечно, проблемы с цепью ГРМ не единственная причина пропусков зажигания. Если у вас возникают пропуски зажигания, важно, чтобы проблема была диагностирована и профессионально устранена.

Отсутствие ускорения/производительности

Если вы нажимаете на педаль газа, а автомобиль реагирует вяло и не ускоряется, как обычно, это может быть признаком того, что синхронизация вашего двигателя сбита из-за износа ремня. Опять же, другие проблемы также могут вызывать низкую производительность и отсутствие ускорения, начиная от неисправных кислородных датчиков и заканчивая засорением воздушных фильтров, поэтому важно профессионально диагностировать проблему.

Металлическая стружка в масле

Все металлические компоненты двигателя со временем изнашиваются и постепенно разрушаются. По мере износа цепи ГРМ мелкая стружка выпадает и собирается в моторном масле. Лучший способ определить наличие этой стружки (или нагара) — это проверить ее во время замены масла.

В некоторых случаях, удерживая магнит в потоке старого масла или на щупе в масляном поддоне, можно собрать видимую металлическую стружку. Это следует рассматривать как предупреждающий знак того, что ваша цепь ГРМ серьезно изношена и нуждается в замене.

Двигатель не запускается

Если цепь ГРМ порвется, двигатель не запустится. Тем не менее, есть десятки других потенциальных причин, по которым двигатель не заводится, начиная от разряженной батареи или вышедшего из строя генератора и заканчивая поврежденными электронными компонентами.

Двигатель выходит из строя во время движения

Если цепь ГРМ порвется во время работы двигателя, двигатель немедленно остановится и, вероятно, погнет клапаны и повредит поршни. Цепь ГРМ также может болтаться внутри двигателя, а незакрепленные концы могут вызвать дополнительные повреждения. Нередко это приводит к повреждению двигателя, который не подлежит ремонту.

Что вызывает износ цепи привода ГРМ?

Хотя каждую цепь привода ГРМ рано или поздно придется заменить, если вы достаточно ездите на автомобиле, существуют определенные ситуации и условия, которые ускоряют износ вашей цепи. В этом разделе мы разберем их для вас, чтобы помочь вам максимально увеличить срок службы цепи и отсрочить любой потенциальный ущерб.

Отсутствие замены масла

Моторное масло обеспечивает смазку движущихся частей двигателя. Это включает в себя цепь ГРМ и шестерни / звездочки, к которым она прикреплена. Если вы не замените масло вовремя, это может привести к износу и сокращению срока службы вашей цепи привода ГРМ.

Проблема в том, что по мере старения масла оно подвергается воздействию высоких температур и природных детергентов из бензина. Они снижают смазывающую способность масла (называемую вязкостью). Ваше моторное масло также со временем станет гуще и будет покрывать все меньше и меньше. В конце концов, цепь ГРМ может остаться незащищенной от износа металла по металлу. Когда это происходит, можно ожидать резкого ускорения износа.

Неподходящее моторное масло

Еще одна проблема — использование в автомобиле неподходящего моторного масла. Хотя все типы моторных масел выполняют одну и ту же функцию, они не одинаковы. Вы должны использовать вес масла, рекомендованный автопроизводителем для вашей конкретной модели. Эта информация должна быть доступна в руководстве по эксплуатации или на крышке заливной горловины под капотом.

Моторное масло оценивается по весу, что может ввести некоторых в заблуждение. Это мера толщины/вязкости. Например, 0W20 течет как масло с вязкостью 0 (очень жидкое) летом и как масло с вязкостью 20 зимой (более густое). Для сравнения, 5W20 течет как масло вязкостью 5 летом и вязкостью 20 зимой. Использование масла с неподходящими характеристиками текучести для вашего двигателя может привести к нехватке масла в цепи ГРМ или покрытию ее слишком густым маслом, что снизит ее производительность.

Всегда используйте масло, рекомендованное автопроизводителем для вашего автомобиля. Если вы не уверены, что это такое, спросите механика при следующей замене масла.

Буксировка/Тяжелые грузы

Чем больше работы должен выполнять двигатель, тем больше будет изнашиваться движущиеся части, такие как цепь привода ГРМ. Это особенно актуально, когда речь идет о буксировке или перевозке тяжелых грузов. Чем больший вес должен перемещать двигатель, тем больше он должен работать. Это увеличивает напряжение и нагрузку на двигатель и цепь привода ГРМ. В некоторых случаях вы даже можете услышать грохот цепи, когда двигатель находится под большой нагрузкой, особенно если срок службы цепи приближается к концу.

Однако не думайте, что если вы не слышите дребезжания, с цепью все в порядке. Всегда следуйте рекомендованному автопроизводителем графику обслуживания, особенно когда речь идет о замене цепи привода ГРМ.

Неисправный/неисправный натяжитель

Как и поликлиновой ремень двигателя, цепь ГРМ также имеет натяжитель. Его цель не требует пояснений — он обеспечивает натяжение, чтобы удерживать цепь в натянутом состоянии и предотвращать ее прыжки. В настоящее время используются два типа натяжителей: гидравлические и пружинные.

Если натяжитель выйдет из строя, он больше не будет удерживать натяжение цепи привода ГРМ. В зависимости от ситуации это может привести к дребезжащему звуку, но также может привести к прыжку цепи и несвоевременному переключению двигателя. В этом случае у вас могут возникнуть обратные вспышки, и обычно загорается индикатор проверки двигателя.

В зависимости от ситуации, это также может привести к неровной работе двигателя на холостом ходу или перевести автомобиль в режим «аварийного режима». Это функция безопасности, которая снижает нагрузку на двигатель, отключая второстепенные системы, такие как кондиционер, а также ограничивая скорость автомобиля.

Как диагностировать проблемы с цепью ГРМ

Самый простой способ определить, нуждается ли цепь ГРМ в замене, — обратиться к проверенному механику. Они могут использовать стетоскоп, чтобы послушать стук, проверить работу толкателя и убедиться, что проблема действительно связана с цепью ГРМ.

Также важно убедиться, что вы всегда соблюдаете график обслуживания, указанный производителем, особенно при обслуживании с большим пробегом, например, при замене ремня ГРМ/водяного насоса. Этот график обслуживания должен быть доступен в вашем руководстве по эксплуатации, но вы также можете обратиться к доверенному механику.

В заключение

Цепь ГРМ вашего автомобиля является важным компонентом. Без него двигатель не заведется. Износ в конечном итоге означает, что цепь должна быть заменена, а грохот двигателя является хорошим признаком того, что ваш ремень вот-вот порвется.

Если вы подозреваете, что ваша цепь ГРМ нуждается в замене, как можно скорее обратитесь к доверенному механику.

Источник:

https://oards.com/causes-of-timing-chain-noise/https://oriona2.com/why-does-the-timing-chain-rattle-in-minis/https: //itstillruns.com/diagnose-timing-chain-noises-7648418.htmlhttps://grimmermotors.co.nz/timing-chain-rattling-repair-hamilton/https://www.idolz.com/en/2021/ 25/06/замена цепи ГРМ, когда это необходимо/https://cartreatments.com/bad-timing-chain-symptoms/https://www.yourmechanic.com/article/symptoms-of-a- Плохая или неисправная цепь ГРМ

Как определить, что ремень ГРМ в вашем автомобиле вышел из строя или сломан Ваш ремень ГРМ действует как связующее звено между двумя наиболее важными частями двигателя вашего автомобиля, обеспечивая надлежащий поток воздуха в нужное время в вашем двигателе.

Из-за важности ремня ГРМ и огромной силы, с которой он работает, крайне важно регулярно заменять ремень ГРМ в соответствии с рекомендациями руководства пользователя вашего автомобиля.

Даже если следовать рекомендациям производителя вашего автомобиля, важно знать, на какие признаки следует обращать внимание при выходе из строя или поломке ремня ГРМ, чтобы заменить ремень до того, как вашему автомобилю будет нанесен какой-либо необратимый ущерб.

Признаки неисправности или обрыва ремня ГРМ



Мы собрали наиболее распространенные признаки неисправности или обрыва ремня ГРМ, чтобы помочь вам распознать признаки и довести их до сведения лицензированного специалиста.

1. Вы слышите странные шумы, исходящие от двигателя



Неисправный ремень ГРМ может издавать известный «тикающий» шум, исходящий от вашего двигателя. Этот тикающий шум также может быть признаком низкого давления масла в вашем двигателе. Если вы проверили масло и уровень находится в пределах нормы, обратитесь к механику для проверки ремня ГРМ.

2. Индикатор «Проверьте двигатель» горит и мигает



Мигающий индикатор «Проверить двигатель» является признаком того, что в вашем автомобиле обнаружена проблема в двигателе, сигнализируйте код корреляции кулачкового вала/коленчатого вала.

Эти коды могут быть диагностированы квалифицированным специалистом по техническому обслуживанию автомобилей в вашей местной мастерской.

3. Ваш автомобиль заводится с трудом и иногда дает осечки



Если ваш ремень ГРМ вышел из строя или изношен, он может проскальзывать, что приведет к несинхронному открытию и закрытию цилиндров двигателя вашего автомобиля. Это может привести к пропуску зажигания в двигателе, а это означает, что вам следует немедленно заменить ремень ГРМ.

4. Вы заметили потерю мощности, и ваш автомобиль работает медленнее, чем обычно



Ремень ГРМ состоит из «зубцов», которые захватывают шестерни при вращении движущихся частей двигателя. Если эти зубья сломаются или выпадут, вы заметите, что ваш автомобиль начинает проскальзывать, что может привести к отказу и остановке двигателя.

В качестве альтернативы, ваш ремень ГРМ может «перескочить на зуб», что приведет к потере мощности вашего автомобиля. Вы заметите грубые условия работы; включая странные холостые обороты и мигание лампочки проверки двигателя.

Что делать, если у вашего автомобиля проблемы с ремнем ГРМ?



Как правило, ремни ГРМ следует заменять каждые 60-80 000 миль. Информацию об интервалах обслуживания см. в руководстве по эксплуатации вашего автомобиля.

Если у вас нет записей о замене ремня ГРМ, вам следует проверить ремень через 60,00 миль. Если не обслуживать или не заменять ремень ГРМ, это может привести к катастрофическому отказу двигателя, который может стоить вам тысячи долларов.

Важно помнить, что профилактическое обслуживание намного дешевле, чем обязательное техническое обслуживание.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
