Проверить реле мультиметром: Как проверить автомобильное реле на работоспособность мультиметром

Как прозвонить реле мультиметром на работоспособность, как проверить неисправность

Хоть электромеханические компоненты и считаются самыми надежными, все же и они дают сбой. Например, реле, которое выходит из строя реже всего, но при диагностике проверять его нужно в первую очередь. О том, как это сделать правильно, вы сможете прочитать ниже.

Инструмент для проверки реле

Итак, чем и как проверить исправность автомобильного реле или любого другого? Понадобится обычный мультиметр, он же тестер.

В продаже встречаются два основных типа мультиметров:

• Аналоговый или стрелочный. Его все помнят со школьных уроков физики: полукруглая шкала со стрелкой. Использовать их можно, только если под рукой не оказалось цифрового. Их точность, особенно новодел, оставляет желать лучшего, вплоть до показания случайных величин. Исключение составляют только старые советские мультиметры, которые неплохо работают и сейчас.

• Цифровые. Продаются в любом магазине инструментов и радиодеталей. Для работы подойдет даже бюджетный D830 – его точности вполне хватит. Хотя в более дорогих тестерах есть автоматическое определение диапазона, что удобно.

Аналогично можно пользоваться комбинированным инструментом, вроде токовых клещей со встроенным мультиметром.

Обратите внимание, чтобы прозвонить реле нужна сама функция прозвонки.

На приборе она обозначается так:

Очень рекомендуется найти/купить лабораторный блок питания (ЛБП). Чтобы не «спалить» пассивные элементы в цепи, реле лучше проверять автономно, а не от приборного питания.

Подготовка к проверке

Перед тем, как проверить реле на работоспособность мультиметром, нужно понять, что вообще предстоит проверять. Для этого стоит воспользоваться даташитом (datasheet).

Они ищутся по маркировке на корпусе. Просто «забейте» в поисковик значение и найдете необходимый документ.

Иногда схема реле нанесена прямо на корпус, что удобнее. Гуглить в этом случае ничего не понадобится.

Контакты на схеме изображены точками, соединенные с обмоткой. Пунктирным маркером нанесены переключатели.

А как проверить твердотельное реле мультиметром, если ни даташитов, ни схемы нет? Придется визуально определять необходимые контакты:

• Осмотр. Обычно управляющие контакты чуть светлее остальных, по этому маркеру можно сориентироваться. На схеме контакты выглядят так.

• Изучение платы. Если реле впаяно, то можно найти на текстолите питающие дорожки. К тому же нередко производитель подписывает контакты.

• Поиск схемы платы. Еще вариант – поискать эту плату с разбором комплектующих. В структурных схемах компоненты могут быть подписаны.

Что такое реле и как определить его контакты – понятно, осталось подготовить мультиметр. Единственное, что потребуется – проверка батарейки.

Она должна быть хорошо заряжена, иначе тестер «начнет врать».

Диагностика обмотки

Всегда перед тем, как проверить реле бензонасоса или любое другое на обрыв – нужно узнать сопротивление катушки. Часто эта информация пишется на корпусе или можно найти даташит. Если ничего нет – просто ориентируйтесь в интервал от десятков до сотен Ом.

Итак, приступаем:

• Сначала нужно выставить режим сопротивления. Он обозначается вот таким символом Ω. Просто выставьте переключать в это положение.

• Красный щуп установите в гнездо, обозначающееся как VΩmA. Черный – СОМ, в самом низу.

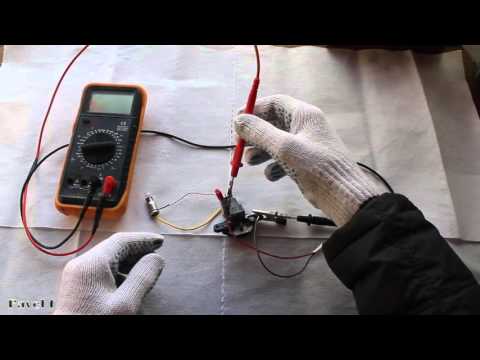

• Щупами коснитесь управляющих контактов – на экране появятся цифры (или передвинется стрелка). Если они находится пределах допустимого – все нормально и катушка исправна.

Обратите внимание, что катушка может быть защищена диодом.

Например, реле дворников в автомобиле часто идут с ним. Этот компонент может показывать разные значения, в зависимости от полярности.

Поэтому для надежности поменяйте щупы местами после первого замера.

Питание на силовой паре

Главное и побочные реле при работе издают щелчки – это говорит о полной его работоспособности. За это отвечает силовая пара, которую также необходимо проверить.

Один из контактов всегда находится под напряжением, на второй же электричество поступает только во включенном состоянии.

Проверить их можно с помощью вольтметра. Он также есть в составе тестера и обозначается символом «V». Переведите переключатель в режим постоянного напряжения.

Теперь можно переходить к проверке:

1. Все компоненты, которые получают ток от реле, необходимо отключить.
2. Теперь отыщите необходимый контакт, на который ток поступает всегда. Найти его можно через даташит.
3. Правый щуп приложите к нему, а второй закоротите на кузов автомобиля.

Если напряжение есть – все в порядке и проблем нет. Если же контакта нет – придется менять реле целиком, так как деталь не ремонтопригодная.

Тестирование контактных групп

На последок не помешает прозвонить контактную группу. Разбираясь, для чего нужно реле, становится понятно, что это – электромеханический переключатель. При подаче тока, он замыкает два контакта и передает ток дальше. Выглядит это так.

Можно понять, что при разомкнутом положении, когда ток на реле не подается, контакты не должны между собой коротить в принципе. Когда электричество поступает наоборот, площадки соединяются между собой. Это и отражает диодная прозвонка.

Действуйте так:

1. Щупами коснитесь пары. Устанавливать их нужно так же, как и раньше.
2. Без подачи напряжения, тестер не должен издавать звуков в режиме прозвонки.
3. Затем подайте напряжение и смотрите на прибор. Во-первых, должен появиться характерный громкий писк. Во-вторых, на экране забегают цифры.

Имейте в виду, что биперы могут ломаться. Поэтому до того, как прозвонить пятиконтактное реле – проверьте их. Можно просто коснуться щупами жала отвертки или закоротить их.

Обратите внимание, что инструкция универсальная для всех типов реле: поворотов, дворников, главного блока.











Как проверить реле на работоспособность: прозвонка выводов мультиметром

Электромеханические устройства хоть и считаются надёжными, но со временем приходят в негодность. Не является исключением и реле. Проверить его на работоспособность можно несколькими способами. Наиболее удобным и быстрым из них является прозвонка с использованием измерительного прибора — мультиметра. Чтобы правильно выполнить проверку, нужно не только уметь пользоваться тестером, но и понимать суть устройства реле.

• Конструкция коммутационного прибора
  • Принцип работы
  • Виды и характеристики
• Подготовка к проверке
• Диагностика обмотки
• Тестирование контактных групп

Конструкция коммутационного прибора

Электрическое реле — это устройство, предназначенное для использования в качестве коммутатора. Оно умеет соединять или разъединять электрическую цепь в зависимости от приходящего на него управляющего сигнала. Линия, которая подключена к элементу, называется управляемой, а та, по которой на него поступает команда — управляющей.

Используются реле при автоматизации различных операций. Они с успехом справляются с управлением различного рода сигналами, защитой электрооборудования. Их применяют в охранных и отопительных системах, звукотехнике, то есть везде, где необходимо автоматическое переключение режимов работы при изменении каких-либо параметров.

При поиске и устранении различных неисправностей в технике одним из этапов ремонта является проведение теста переключающего элемента. Делают это с помощью измерителя величин. Но перед тем как проверить реле на работоспособность мультиметром, следует знать, как оно устроено и понимать принцип его действия.

Принцип работы

Реле — это электромагнит, состоящий из контактной группы, якоря и катушки индуктивности. Все детали устанавливаются на основание и помещаются в закрытый корпус. Монтируются элементы следующим образом: сверху сердечника магнитной системы размещается якорь (ярмо). Удерживается он в начальном положении с помощью пружины и представляет собой подвижную пластинку Г-образной формы.

К нижнему плечу передачи крепится группа пластин с контактами, при этом напротив них устанавливается такое же число контактных оснований. Каждый пластинчатый контакт выводится наружу из корпуса, образуя выводы устройства.

Принцип действия электронного приспособления заключается в способностях электромагнитного поля воздействовать на проводящие предметы. При подаче напряжения на выводы обмотки через неё начинает протекать ток. Когда его значение достигает определённой величины, в обмотке возникают две силы (электродвижущая и магнитная), заставляющие якорь прижиматься к поверхности катушки, преодолевая силу пружины.

Одновременно с этим двигается и плечо с закреплёнными контактными пластинами, выгибая их таким образом, что они разрывают контакт с подсоединённой группой. В результате возникает электрический контакт. В случае подключения к выводам этих пластин линия замыкается.

В зависимости от конструкции начальное положение может быть как замкнутым, так и разомкнутым, поэтому в реле второго типа после подачи напряжения произойдёт размыкание линии. Как только сигнал необходимой амплитуды будет снят с выводов обмотки реле, контакты прибора вернутся в первоначальное состояние.

Виды и характеристики

Электрические релейные элементы различаются по количеству выводов и форме, но их суть остаётся одинаковой — подключение или отключение нагрузки от сигнальной линии. По виду физических процессов, которые приводят к перекоммутации, реле разделяют на следующие виды:

• нейтральные — не зависят от полярности сигнала, поданного на управляющие выводы;
• поляризованные — в них положение контактов зависит от направления тока;
• магнитоэлектрические — реагируют только на постоянный ток;
• ферродинамические — в их конструкции используются ферромагнитные сердечники, усиливающие магнитный поток;
• индукционные — основаны на связи между изменяющимся магнитным потоком и индуцированным током в проводнике;
• тепловые — реагируют на тепло, появляющееся при прохождении тока через пластины и изменяющее их форму;
• электронные — в них используется свойство p-n перехода проводить ток только в одном направлении (диод).

Также устройства разделяются по типу контактов, которые могут быть трёх типов: нормально замкнутыми, нормально разомкнутыми и перекидными. Как и любой электромеханический прибор, реле характеризуется своими техническими параметрами, определяющими работу и назначение устройства. Конечно, все параметры реле проверить мультиметром будет невозможно, но с его помощью точно можно определить работоспособность переключателя. К основным характеристикам прибора относят:

• обмоточное напряжение — это значение амплитуды сигнала, при котором реле переходит из одного устойчивого состояния подключения контактов в другое;
• ток коммутации обозначает наибольшее значение тока, которое может пропустить через себя реле, не изменив своих параметров;
• номинальное напряжение разделяется на значения, соответствующие переменному и постоянному уровню сигнала, обозначает максимальную разность потенциалов, появление которой допустимо на подключённых к нагрузке выводах;
• рабочая частота — это количество переключений, которое может выполнить прибор за единицу времени;
• износостойкость определяется механической надёжностью контактных групп, измеряется в циклах;
• время срабатывания характеризуется интервалом, в течение которого изменяется положение контактных групп после прихода управляющего сигнала.

Подготовка к проверке

Перед тем как приступить к диагностике, важно определиться с назначением выводов у проверяемого элемента. Для этого можно воспользоваться даташитом на прибор, то есть документацией, выпущенной производителем. В ней всегда описываются характеристики и схема устройства.

Нередко схема устройства реле представлена и на самом элементе. В этом случае управляющие контакты изображаются точками, соединёнными катушкой индуктивности, а переключающие — прямыми линиями с пунктиром, указывающими на их возможное положение. Правда, выводы для подачи питания могут рисоваться и в виде прямоугольника с выходящими из середины его боковых сторон прямыми отрезками, управляемыми, как обычный механический переключатель.

Но даже если такой схемы нет, то можно попробовать оценить контакты визуально (управляющие выводы делаются цветом немного светлее). Если реле впаяно в схему, то по плате несложно будет отследить общую шину и дорожки питания. При этом на текстолите часто подписываются контакты, а по принципиальной схеме можно будет определить их назначение.

Чтобы проверить реле тестером, можно использовать как цифровой, так и аналоговый прибор. Но из-за удобства использования предпочтение лучше отдать первому. Настройка или специальная подготовка приборов не потребуется. Единственное, на что следует обратить внимание, так это на состояние элемента питания мультиметра. В цифровом тестере на экране не должен светиться значок замены батарейки, а в аналоговом варианте при закорачивании двух измерительных проводов друг на друга стрелка должна устанавливаться напротив нуля.

Кроме тестера для проведения комплекса измерений понадобится регулируемый блок питания. Для того чтобы получить правильные результаты проверки, реле необходимо выпаять из схемы. Связанно это с возможным шунтированием её выводов как активными, так и пассивными радиоэлементами, поэтому с помощью блока питания и подаётся напряжение на выводы в автономном режиме. Проверка реле происходит в несколько этапов, при которых тестируется:

• обмотка;
• нормально замкнутое состояние;
• нормально разомкнутое положение.

Диагностика обмотки

Обмотка электромеханического реле представляет собой катушку индуктивности, то есть проволоку, намотанную по спирали на сердечник. Она имеет определённое сопротивление, которое можно высчитать, используя закон Ома: R = U / I, где ток и напряжение берутся максимально возможными для подачи на устройство. В любом случае значение сопротивления катушки должно находиться в пределах от десятков до сотен ом. Но для твердотельного реле этот показатель может составлять и единицы килоом.

Это положение и используется для проверки целостности катушки. Её тестирование можно представить в виде следующей последовательности действий:

1. Мультиметр переключается в режим прозвонки сопротивлений. Для этого галетный переключатель устройства переводится в область, обозначенную на приборе символом Ω, причём диапазон ставится около двух килоом.
2. Один измерительный провод подключается к гнезду, подписанному как V/Ω, а второй — в COM.
3. Щупами проводов прикасаются к выводам реле, соответствующим управляющим контактам.
4. По отклонению стрелки или появившемуся числу узнаётся сопротивление обмотки.

Необходимо отметить, что катушка электромеханического реле может быть защищена диодом, поэтому в зависимости от смены полярности приложенных щупов значение сопротивления может изменяться. Большое сопротивление между управляющими выводами будет соответствовать обрыву катушки или указывать на деградацию места соединения проволоки с контактным выводом.

Тестирование контактных групп

Чтобы прозвонить реле мультиметром, проверку переключающих контактов проводят в 2 этапа. На первом измеряется их сопротивление в автономном режиме, а на втором — при подаче напряжения на обмотку реле, поэтому для диагностики устройства дополнительно понадобится источник питания. В соответствии с техническими характеристиками реле на блоке напряжений устанавливают амплитуду и форму сигнала, приближённые к требуемым для срабатывания коммутирующего элемента.

Например, если прибор рассчитан на работу от постоянного напряжения 36 вольт, то на источнике можно выставить любое значение в интервале от 30 до 40 вольт. Теоретически переключение сможет сработать даже и от 12 вольт, но такой контакт будет ненадёжным, хотя это сугубо индивидуально для каждой модели реле. А вот превышать значения необходимо с осторожностью, так как всегда существует риск спалить обмотку устройства.

Если тестер цифровой, то он переключается в режим прозвонки диода. Обозначается эта область на измерителе значком -|>| -))). Аналоговый прибор является стрелочным, он выставляется на омный предел измерения сопротивлений.

Измерительные провода вставляются в гнёзда тестера V/Ω и COM. Они должны быть замкнутыми друг с другом или разомкнутыми. В первом случае цифровой мультиметр издаст сигнал, а на аналоговом приборе стрелка отклонится в сторону нуля. При разомкнутом состоянии стрелочный прибор покажет бесконечность, а на экране цифрового загорится цифра 1.

Затем на управляющие контакты подаётся напряжение с источника сигнала. При этом на электромеханическом переключателе можно будет услышать характерный щелчок. Как только питание будет подано, ситуация при исправном реле должна измениться на противоположную: когда напряжения на обмотке нет, нормально разомкнутые группы не должны быть соединены между собой, а нормально замкнутые, наоборот, соединены. Так проверяется состояние каждой группы контактов.

Для проверки твердотельного реле мультиметр также переключается в режим прозвонки диода. При прикасании щупов тестера прибор подаст на устройство небольшое напряжение. Если реле повреждено, то на экране мультиметра отобразится ноль, в случае же исправности — число 0,7 или 0,5, соответствующее значению p-n перехода.

Как проверить реле мультиметром?

Ввести

Реле представляет собой электронное устройство управления, имеющее систему управления (также называемую входным контуром) и управляемую систему (также называемую выходным контуром). Этот компонент часто используется в схемах автоматического управления. По сути, это автоматический переключатель, который использует меньший ток для управления большим током. В результате он служит регулятором цепи, цепью безопасности и преобразователем. Реле имеет характеристики быстрого отклика, стабильной работы, длительного срока службы и небольшого размера. Для обеспечения наилучших характеристик этих характеристик особенно важны испытания и техническое обслуживание реле. В этой статье будут представлены основные параметры проверки реле, как проверить реле, и в качестве примера будет проведена проверка определенного автомобильного реле.

Проверка реле

содержание

введение

1. Понимание реле

1.1 Параметры реле

2. Как проверить реле?

2.1 Общая идея теста

2,2 Типы испытаний реле

3. Срок службы реле: Тест на автомобильный реле

3.1 Автомобильный реле

3.2 Обычные разломы автомобильных ретранс. Вопрос по тесту реле и далее

4.1 Проблема

4.2 Ответ

5. Часто задаваемые вопросы о проверке реле

6. Понимание реле

6.1 Параметры реле

Основные параметры реле включают номинальное рабочее напряжение, номинальный рабочий ток, контактное сопротивление, сопротивление катушки и т. д.

• Когда реле работает нормально, оно должно иметь напряжение, необходимое катушке для правильной работы. ). Один и тот же тип реле обычно имеет несколько оцененных рабочих напряжений для соответствия требованиям схемы, а номер спецификации добавляется в конце компонента, чтобы отличить его.

• Номинальный рабочий ток относится к току, потребляемому катушкой, когда реле работает нормально.

Реле выбираются на основе их номинального рабочего напряжения, номинального рабочего тока и сопротивления катушки. При выборе реле убедитесь, что оно имеет соответствующее номинальное рабочее напряжение и ток.

• Нагрузка на контакт означает нагрузочную способность контактов реле, также известную как контактная мощность. Нагрузка на контакт реле JZX-10m, например, составляет 28 В. * При использовании напряжение и ток, проходящие через контакты реле, не могут превышать номинального значения, иначе контакты сгорят, а реле выйдет из строя. Нагрузка нескольких наборов контактов реле обычно одинакова.

Рекомендуемая литература: Видеоурок по основам релейной электроники Роль и принцип работы реле

6.2 Как проверить реле?

Реле широко используются в силовой защите, автоматике, спорте, дистанционном управлении, измерительном и коммуникационном оборудовании, поэтому очень важно проверять и поддерживать нормальную работу реле. Есть много видов реле. Поэтому об обнаружении реле нельзя судить только по измерению значения сопротивления катушки. В соответствии с различными типами реле требуется несколько методов обнаружения.

6.3 Общая идея теста

1) Измерение контактного сопротивления

Подайте указанное рабочее напряжение на катушку реле и с помощью мультиметра определите состояние включения-выключения контактов на передаче «R×1k». Когда питание не подается, нормально открытый контакт не работает, а нормально закрытый контакт проводит. Когда питание включено, вы должны услышать звук, улавливаемый реле. В это время нормально открытый контакт является проводящим, а нормально закрытый контакт меняется на противоположное, и контакт переключателя должен переключаться соответственно. В противном случае реле будет повреждено. Остальные контакты многогруппового реле могут по-прежнему функционировать, если некоторые из их контактов повреждены.

2) Измерение сопротивления катушки

Вы можете использовать мультиметр для измерения сопротивления катушки реле в положении R×10 Ом, чтобы определить, отключена ли катушка.

3) Измерьте пусковое напряжение и ток

Используйте регулируемый регулируемый источник питания, чтобы подать набор напряжений на реле, и подключите амперметр к цепи питания для контроля. Медленно увеличивайте напряжение питания. Обратите внимание на напряжение и ток, когда реле начинает втягиваться. Чтобы быть более точным, вы можете попробовать несколько раз, чтобы получить среднее значение.

4) Измерьте напряжение и ток срабатывания

То же, что и при испытательном соединении выше. Когда реле замкнуто, постепенно уменьшайте напряжение питания. Попробуйте получить средний ток и напряжение несколько раз, когда услышите звук отпускания. Каждый раз записывайте напряжение, а также ток. В нормальных условиях напряжение отпускания реле составляет около 10–50 % от напряжения срабатывания. Если напряжение отпускания слишком мало (менее 1/10 напряжения втягивания), его нельзя использовать в обычном режиме, что влияет на стабильность схемы и вызывает ненормальную работу.

6.3 Типы проверки реле

• Проверка электромагнитного реле



Поместите мультиметр на шестерню «R×100» или «R×1k» и подсоедините два измерительных провода (независимо от положительного или отрицательного) к двум контактам катушки реле (как показано на рис. 5). Инструкции мультиметра должны быть в основном соответствуют сопротивлению катушки реле. Если значение сопротивления явно слишком мало, это означает, что катушка частично закорочена; если значение сопротивления равно 0. В случае бесконечного значения сопротивления это означает, что контакт или катушка отключены; между двумя контактами катушки происходит короткое замыкание.

 Тест герконового реле

Герконовые реле также являются одними из наиболее часто используемых реле. Геркон состоит из катушки и геркона, как показано на рисунке 6. Геркон сделан путем запечатывания двух несоединенных ферромагнитных металлических полос в стеклянной трубке, а геркон помещен в катушку. Когда ток проходит через катушку, магнитное поле, создаваемое катушкой, намагничивает металлические детали в герконовой трубке. Две металлические детали притягиваются друг к другу из-за противоположных полярностей и подключаются к управляемой цепи. В катушку можно поместить несколько герконов, и они действуют одновременно под действием магнитного поля катушки.

Реле снабжены штифтами катушек и релейными переключателями, а большинство корпусов имеют соответствующие метки для идентификации.

Герконовые реле также могут использовать мультиметр для обнаружения катушек и контактов. Метод обнаружения такой же, как у электромагнитных реле.

Проверка твердотельных реле (ТТР)

Вход можно проверить с помощью мультиметра. Мультиметр помещается в оборудование «R×10 k», черный щуп (положительный измеритель батареи) подключается к положительной входной клемме твердотельного реле, а красный щуп (то есть отрицательный измеритель батареи). ) подключен к минусовой входной клемме ССР. Рука должна отклоняться более чем наполовину (рис. 9).). Повторите проверку после замены двух измерительных проводов. Руки не должны двигаться. Если указатель отклоняется вверх или не перемещается независимо от прямого или обратного доступа напряжения, твердотельное реле повреждено.

Схема тестирования также может быть выполнена по рисунку 10. При включении управляющего напряжения на входе ТТР включается светодиод VD; при отключении управляющего напряжения на входе SSR светодиод VD выключается.

 Тест теплового реле

1) Обнаружение нагревательного элемента

Нагревательный элемент состоит из электрического нагревательного провода или электрического нагревательного листа, и его сопротивление очень мало (около 0 Ом). Обнаружение показано на рисунке 11. Нормальное сопротивление трех групп нагревательных элементов должно быть близко к 0 Ом. Если сопротивление бесконечно (на цифровом мультиметре отображается символ «1» или «OL», указывающий на то, что диапазон превышен), нагревательный элемент включается.

Рисунок 11.

①Выберите передачу 200 Ом.

②Красный щуп и черный щуп соответственно подключены к двум концам нагревательного элемента.

③Сопротивление близко к 0 Ом, что указывает на нормальную работу резистора в качестве нагревательного элемента.

2) Обнаружение контакта

Тепловые реле обычно имеют нормально замкнутый и нормально разомкнутый контакты. Тест включает рабочие и нерабочие условия. Первая картинка — обнаружение, когда нормально замкнутый контакт сопротивления не работает. В нормальных условиях оно должно быть близко к 0 Ом. Затем протестируйте в противоположных условиях. Переместите испытательный стержень, как показано на рис. 2, чтобы имитировать нагрев от перегрузки по току и изгиб нагревательного элемента, чтобы контакты сработали. Нормально замкнутые контакты становятся разомкнутыми, а сопротивление бесконечно.

Рисунок 12.

①Выберите передачу 200 Ом.

②Красный и черный щупы соответственно подключены к двум концам нормально замкнутого контакта.

③Сопротивление близко к 0 Ом, что означает, что нормально замкнутый контакт замкнут.

④ Переместите испытательный стержень вручную.

⑤ Отображается символ превышения диапазона «1», указывающий на то, что нормально замкнутый контакт разомкнут.

 Тест промежуточного реле

Прибор сопротивления мультиметра используется как для катушек, так и для контактов промежуточного реле.

1) Контакт обнаруживается, когда на катушку управления не подается питание. Контакторы включают нормально разомкнутые контакторы и нормально замкнутые контакторы. Когда управляющая катушка обесточена, нормально разомкнутый контакт размыкается и сопротивление бесконечно. В это время нормально замкнутый контакт закрыт, а сопротивление близко к 0 Ом. Обнаружение вышеупомянутого нормально разомкнутого контакта показано на рисунке ниже.

Рисунок 13.

①Выберите передачу 200 Ом.

②Красный и черный щупы подключаются к обоим концам нормально разомкнутого контакта.

③Отображается символ превышения диапазона «1», указывающий на то, что нормально открытый контакт не замкнут.

2) Обнаружение управляющей катушки промежуточного реле показано на рисунке 14. Вообще говоря, чем больше номинальный ток контакта, тем меньше сопротивление управляющей катушки. Это связано с тем, что чем больше номинальный ток контакта, тем больше объем контакта. Только меньшее сопротивление катушки управления (более толстый диаметр провода) может пропускать больший ток и генерировать более сильное магнитное поле для притяжения контактов.

Рисунок 14.

①Переключатель передач выбирает передачу 200 Ом.

②Подсоедините красный и черный провода к двум контактам катушки управления.

③«6.60» показывает, что сопротивление катушки управления составляет 6,6 кОм.

3) Включить катушку управления и обнаружить контакт. Подайте номинальное напряжение на катушку управления, а затем с помощью мультиметра определите сопротивление нормально разомкнутых и нормально замкнутых контактов. Нормально разомкнутый контакт должен быть замкнут, а сопротивление должно быть близко к 0 Ом; нормально замкнутый контакт должен быть разомкнут, а сопротивление должно быть бесконечным.

Проверка реле времени

Обнаружение реле времени в основном включает определение нормального состояния контакта, обнаружение катушки и обнаружение включения катушки.

1) Обнаружение нормального состояния контакта. Это относится к обнаружению контактного сопротивления, когда катушка управления не находится под напряжением. Нормально открытые контакты имеют бесконечное сопротивление, в то время как нормально закрытые контакты имеют близкое к нулю сопротивление. Процесс нормального обнаружения показан на рисунке ниже.

Рисунок 15.

①Переключатель передач выбирает передачу 200 Ом.

② Красный и черный провода подсоединяются к двум контактам нормально замкнутого контакта.

③Сопротивление близко к 0 Ом, что указывает на то, что нормально замкнутый контакт замкнут.

2) Обнаружение катушки управления. Как показано на Рис. 16.

Рис. 16.

① В переключателе передач используются шестерни 20 кОм.

②Подсоедините красный и черный провода к двум контактам катушки управления.

③ «4,93» означает сопротивление 4,93 кОм* для катушки управления.

3) Включить катушку управления и обнаружить контакт. Проверьте состояние контакта реле времени, подав номинальное напряжение на катушку управления. Возьмем в качестве примера реле времени задержки. После периода задержки проверьте, замкнут ли контакт задержки (сопротивление близко к 0 Ом) и отключен ли контакт задержки (сопротивление бесконечно).

6.4 Срок службы реле: испытание автомобильного реле

3.1 Автомобильное реле

В основном, реле используются в большинстве автомобильных цепей из-за сильного тока, который запускает автомобиль. Для стартеров, стеклоочистителей, обогрева заднего стекла и других цепей. Если выключатель зажигания управляется напрямую, пусковой контакт воспламеняется и сгорает, что влияет на срок службы выключателя зажигания и даже может привести к серьезным последствиям, таким как разрыв линии и возгорание. Использование реле для управления большими и малыми токами не вызовет вышеуказанных проблем.

Катушка электромагнитного реле создает магнитный поток при приложении определенного напряжения или тока на обоих концах, который проходит через магнитопровод, состоящий из магнитопровода, ярма, ярма и рабочего воздушного зазора магнитопровода. Под действием магнитного поля якорь притягивает полюсную грань железного сердечника, так что нормально замкнутый контакт размыкается, а нормально разомкнутый контакт замыкается. Когда напряжение или ток на обоих концах катушки меньше определенного значения, сила механической реакции больше электромагнитного притяжения, и якорь возвращается в исходное состояние: нормально замкнутый контакт, нормально разомкнутый контакт. Одной из функций автомобильных реле является переключение; во-вторых, защита от перегрузок нагрузки; третья защита от неисправностей.

3.2 Распространенные неисправности автомобильных реле

Включая перегорание катушки, короткое замыкание, старение изоляционных частей, удаление точки контакта и т. д.

1) Отказ реле

Когда управляемая цепь требует замыкания, реле не срабатывает. Наоборот, когда управляемая цепь не требует замыкания, действует реле. Это вызвано напряжением помех в цепи, превышающим рабочий диапазон цепи привода реле. При проектировании схемы обратите внимание на факторы, которые могут вызвать помехи (такие как ошибка команды чипа, короткое замыкание, колебания в электросети и т. д.).

2) Реле сгорело

Причин сгорания задания много. Фактический ток переключения и пусковой ток превышают номинальный ток переключения и пусковой ток реле соответственно. Согласно опыту проектирования, чтобы избежать этих проблем, номинальный ток следует выбирать так, чтобы он в 2-3 раза превышал фактический ток переключения. Он в 2-3 раза превышает фактический ток в реле, когда оно установлено.3 ) Сварка контактов

Повышение температуры обычно выше для катушек реле преобразования переменного тока, чем для реле преобразования постоянного тока. Это вызвано потерями на вихревые токи и потерями на гистерезис в магнитной цепи. Кроме того, когда реле преобразования переменного тока работает при напряжении ниже номинального, оно может прыгать. Это приведет к перегоранию, привариванию контактов и повреждению реле или отключению цепи самозащиты. По этой причине необходимо принимать меры для предотвращения колебаний напряжения.

Кроме того, независимо от продолжительности времени колебания, это приведет к отказу реле. Убедитесь, что источник питания имеет достаточную мощность.

4) Повышение температуры катушки слишком велико

Потеря магнитных материалов, таких как медные провода и железные сердечники, или теплопередача контактов вызовут повышение температуры. Поэтому особое внимание следует уделять термостойкости изоляционного материала и расстоянию между реле и нагревательным устройством в схемотехнике.

3.3 Метод обнаружения

Статическое обнаружение: проверьте сопротивление катушки и сопротивление нормально замкнутого контакта.

Динамическое обнаружение: включите катушку для определения сопротивления нормально разомкнутого контакта.

3.4 Специальные операции

• Включите зажигание, прислушайтесь к звуку включения реле управления или почувствуйте вибрацию реле руками. Если да, то значит реле в основном штатное. Неисправность цепи может быть вызвана и другими причинами. Наоборот, это означает, что реле неисправно.
• Замените проверяемое реле таким же рабочим реле. В случае электрической проблемы, если выключатель включен и оборудование работает, можно определить, что реле неисправно. Используйте мультиметр Rx100 Ом и проанализируйте сопротивление каждого контакта цепи. Если проводимость и размыкание в норме, с реле проблем нет, в противном случае реле неисправно.
• Откройте корпус реле и проверьте, не аблированы ли контакты или не окислены ли они. Если на месте контакта есть неровности и ржавчина, это означает, что место контакта удалено или окислено и не может нормально работать.
• Проверьте, не удалена ли катушка и не обесцвечена ли она. Если катушка удалена желе, катушка черная или имеет клейкий запах, что означает, что катушка закорочена и удалена.

Ⅳ Вопрос по тесту эстафеты и далее

4.1 проблема

Каковы симптомы плохой эстафеты?

4.2 ответ

Машина резко остановилась при запуске. Одним из наиболее распространенных симптомов неисправности реле зажигания является то, что автомобиль внезапно останавливается во время движения.

Автомобиль не заводится. Еще одним признаком неисправности реле зажигания является отсутствие питания.

Разряженный аккумулятор. Разряженный аккумулятор — еще один признак неисправности реле зажигания.

Реле прожига.

6.4 Часто задаваемые вопросы о проверке реле

1) Как проверить, не сломано ли реле?

Мультиметры — единственные инструменты, необходимые для проверки реле. Когда реле вынимается из блока предохранителей, мультиметр настраивается на измерение напряжения постоянного тока, а переключатель в кабине активируется. Во-первых, проверьте, есть ли 12 вольт в позиции 85 (или позиции, где находится реле), где реле вставлено в блок предохранителей.

2) Как проверить реле на 12 вольт?

3) Как проверить реле перегрузки с помощью мультиметра?

Программа тестирования реле перегрузки CEP7

Измерьте нормальный рабочий ток двигателя (i двигателя).

Выключите двигатель и дайте ему остыть в течение примерно 10 минут.

Рассчитайте следующее соотношение: i(двигатель)/i(минимальная перегрузка FLA).

Установите перегрузку на минимальное значение FLA, а затем включите двигатель.

Дождитесь возникновения ситуации перегрузки.

4) Как проверить твердотельные реле?

Если нагрузка подключена, ТТР можно проверить, как описано ниже. Подключите нагрузку и источник питания и проверьте напряжение на клеммах нагрузки при включенном и выключенном входе. Когда SSR выключен, выходное напряжение будет близко к напряжению питания нагрузки.

5）Не разрядит ли неисправное реле батарею?

Разряженный аккумулятор или разряженный аккумулятор

Неисправное реле питания блока управления двигателем также может привести к разрядке или разрядке аккумулятора. Если реле закорочено, оно может поддерживать питание компьютера, даже когда автомобиль выключен. Это сформирует паразитную утечку на аккумуляторе и в конечном итоге приведет к выходу из строя аккумулятора.

6）Что делать, если главное реле сломано?

Двигатель не запускается

Двигатель не может запуститься и работать правильно, если главное реле не обеспечивает компьютер необходимой ему мощностью. Если главное реле не может быть заменено, это обычно приводит автомобиль в негодность.

7) Как проверить реле аккумулятора?

8）Как проверить реле защиты?

Программа самопроверки реле защиты

Обычно это включает в себя проверку контрольной цепи реле, выполнение всех цифровых входов и выходов, а также проверку того, находится ли аналоговый вход реле в пределах диапазона калибровки путем подачи тестового тока или напряжения.

9）Как проверить, работает ли реле?

Для проверки реле требуется только мультиметр.

Мультиметр — это все, что требуется для проверки реле

Когда реле вынимается из блока предохранителей, мультиметр настраивается на измерение постоянного напряжения, а переключатель в кабине активируется. Во-первых, проверьте, есть ли 12 вольт в позиции 85 (или позиции, где находится реле), где реле вставлено в блок предохранителей.

10）Как проверить электромагнитное реле?

Возьмите мультиметр и установите его на омы. Прикоснитесь к проводу на штыре катушки соленоида и измерьте сопротивление. Любое место между 50-120 Ом в порядке. Вне диапазона или размыкание означает плохую обмотку катушки соленоида и время для нового реле.

Как проверить неисправное реле

Если компонент не работает, виновато ли реле? Вот как проверить

Реле используют внутренний электромагнит для включения и выключения потока электричества. Фото: Скотт Гарви

Многие электрические компоненты автомобиля или машины управляются реле. Поэтому, если компонент не работает из-за того, что к нему не поступает электричество, возможно, реле неисправно. Но для определения того, неисправно ли реле, требуется небольшое базовое исследование. Вот как это сделать.

Во-первых, важно знать, как работают реле.

Реле имеют внутренний электромагнит, который размыкает и замыкает цепь, чтобы остановить и запустить поток электричества. Они помогают продлить срок службы переключателей, избавляя от необходимости направлять ток высокой силы тока, необходимый системе, непосредственно через переключатель. Это может сжечь его контактные точки с течением времени. Вместо этого переключатель, активируемый водителем или оператором машины, просто посылает ток малой силы через реле, которое активирует электромагнит внутри него. Затем магнит замыкает вторую, независимую электрическую цепь, позволяя высокой силе тока проходить через нее непосредственно к компоненту. Реле также упрощают прокладку электрических цепей, устраняя необходимость прокладки проводов с большой силой тока в кабину машины и из нее.

При отсутствии тока от переключателя (через левую сторону реле) основная силовая цепь с правой стороны остается «разомкнутой». Через него к компоненту также не поступает напряжение батареи. фото: Графика: Скотт Гарви При срабатывании переключателя напряжение проходит через левую сторону реле, заставляя электромагнит «замыкать» силовую цепь справа. Таким образом, напряжение теперь поступает непосредственно от батареи к компоненту. фото: Графика: Скотт Гарви

Чтобы начать проверку реле, вам нужно знать, где каждая цепь входит и выходит из него. Все реле имеют стандартные номера, обозначающие каждый из четырех соединительных контактов, и эти номера будут напечатаны или выбиты на корпусе реле рядом с контактами. Вот что они означают.

Контакты 85 и 86 находятся на стороне управления реле. Питание от переключателя поступает в реле через контакт 85 и выходит на массу корпуса через контакт 86, образуя замкнутую цепь, активирующую электромагнит реле. Магнит замыкает вторую независимую цепь внутри реле, которая проходит между контактами 87 и 30.

Контакт 87 — это место, где ток большой силы тока от батареи входит в реле. Контакт 30 — это то место, где поток тока от батареи выходит на компонент, когда электромагнит находится под напряжением и цепь замкнута.

Использование мультиметра

Единственным инструментом, необходимым для проверки реле, является мультиметр. Вытащив реле из блока предохранителей, настроив мультиметр на измерение напряжения постоянного тока и активировав переключатель в кабине, сначала проверьте, есть ли 12 вольт на позиции 85 в блоке предохранителей, где реле подключается (или где-либо еще). реле находится). Если нет, проверьте, не перегорел ли соответствующий предохранитель. Если предохранитель не поврежден, убедитесь, что переключатель пропускает ток к реле.

Как только вы убедитесь, что в позиции 85 есть напряжение, установите мультиметр в режим непрерывности и проверьте, имеет ли разъем 86 хорошее заземление.

Если напряжение может проходить через эту сторону реле, перейдите к точке подключения 87 и проверьте, присутствует ли там напряжение батареи. Если это не так, это также указывает на перегоревший предохранитель или автоматический выключатель.

Проверка точек подключения в блоке предохранителей с помощью мультиметра подтвердит наличие напряжения аккумулятора на клеммах реле. Показание 12,65 указывает на то, что напряжение доступно на соединении 87. фото: Скотт Гарви

Снова воспользовавшись функцией проверки целостности мультиметра, можно убедиться в хорошем соединении реле с компонентом. Подсоедините один провод к клемме 30, а другой к точке подключения положительного напряжения компонента. (Возможно, вам придется подключить провод мультиметра к удлинителю, чтобы добраться до компонента, в зависимости от того, насколько далеко он находится от блока предохранителей). Если все нормально, то скорее всего виновато реле.

Это можно легко перепроверить, просто чтобы убедиться. Просто возьмите шплинт или кусок провода и подключите его между 87 и 30 точками подключения реле в блоке предохранителей. Компонент должен начать работать. Это также является эффективным способом экстренного ремонта, который позволит вам вернуть машину во двор, пока реле не будет заменено. Помните, что реле — это не предохранитель; еще будет предохранитель для защиты цепи.

Он открыт или закрыт?

Термины «открытый» и «закрытый» часто используются для описания электрических цепей. Но что это значит? Это относится к тому, может ли ток течь.

Концепцию легко понять, если вспомнить аналогию с заборными воротами. Когда ворота открыты, забор не завершен, а ограждение открыто. Когда точки контакта в переключателе разнесены, цепь «разомкнута», как и этот затвор, и ток не может течь. Когда точки контакта находятся вместе, цепь «замкнута», и электричество может течь от батареи туда, где оно необходимо.
