Проверка батареек под нагрузкой: Как проверить батарейку мультиметром: инструкции, фото, видео

порядок проверки характеристик элемента питания мультиметром

Ежедневно человек использует телефоны, планшеты, пульты дистанционного управления, десятки других электронных приборов, как правило, работающих автономно от батарейки, аккумулятора. Постепенно дома накапливаются элементы питания, бывшие в работе, некоторые из них ещё пригодны для эксплуатации. Одновременно, отработанные одноразовые источники нельзя хранить дома – в любой момент может произойти протечка электролита, который способен испортить мебель, технику. Существует несколько способов, как проверить батарейку на работоспособность, но каждый требует применения тестера.

Проверка батарейки мультиметром нужна, чтобы определить ее работоспособность.

Содержание

1. Зачем проверять батарейку мультиметром
2. Общий порядок проверки
3. Что можно проверить
4. Заряд без нагрузки
5. Заряд под нагрузкой
6. Сила тока
7. Напряжение
8. Емкость

Зачем проверять батарейку мультиметром

Определить годность таблетки, пальчиковой, прямоугольной батарейки можно мультиметром. Это компактный измерительный прибор, объединяющий амперметр, вольтметр, омметр.

При помощи тестера можно:

• проверить любую электронику на работоспособность;
• протестировать отдельно взятый транзистор, диод;
• померить напряжение в электросети, батарейке;
• найти испорченную линию электропроводки;
• правильно замерить сопротивление;
• измерить ёмкость аккумулятора;
• и другое.

Работоспособность элемента питания напрямую зависит от текущих параметров (ёмкости, вольтажа), особенностей электроприбора, куда он установлен. Например, в электродвигателях, камерах, снижение вольтажа не позволит использовать технику по назначению, батарейке просто не хватит мощности. Одновременно приборы со сниженным энергопотреблением, такие как часы, термометры, пульты дистанционного управления, вполне могут работать с посаженными ИП.

Как правило, даже новые батарейки имеют не одинаковую ёмкость, соответственно, разряжаются неравномерно. Если техника работает плохо, ещё не значит, что все источники питания необходимо утилизировать, покупать новые. Можно проверить батарейку мультиметром, в результате переставить пригодные батарейки в другую технику, полностью разряженные – выкинуть.

Общий порядок проверки

Основные функции и режимы мультиметра.

Для проверки батареек лучше цифровой мультиметр, он выдаёт точный результат. Для выполнения тестирования щупы подключаются к гнёздам тестера, он переключается в нужный режим работы. Чёрный щуп подключается к минусовому выводу, красный – к плюсовому. Сначала подсоединяется плюсовой контакт.

Если подключение выполнено правильно, на экране появится текущее напряжение в вольтах. Сравнив результат с таблицей, можно понять, пригодна ли батарейка для дальнейшего использования, для какого прибора она пригодна, сколько заряда осталось.

Что можно проверить

Существует несколько способов проверки жизнеспособности элемента питания, позволяющих проверить:

Заряд без нагрузки

Для получения точных значений используется цифровой тестер, но подходит и аналоговый. Первоначально рекомендуется замерить заряд без нагрузки, это позволит сразу отбросить элементы, питания, подлежащие утилизации.

Порядок тестирования:

1. Переключить мультиметр в режим замеров постоянного напряжения.
2. Установить чувствительность на уровне 20 В.
3. Подключить щупы к токовыводам батарейки, соблюдая полярность.
4. Снять показания мультиметра, которые появятся на цифровом экране.

Полученные показания помогут понять, для каких целей можно использовать б/у элемент питания:

• от 1,35В – пригодна для установки в любую электронику, включая технику с повышенным энергопотреблением;
• 1,2-1,35В – подходит для питания электроприборов, где отсутствует пиковая нагрузка, например, часах, фонариках, пультах дистанционного управления;
• менее 1,2В – батарейка отработала положенный ресурс подлежит утилизации в специальном контейнере.

Нормальны заряд батарейки.

Данный метод позволяет определить только разность потенциалов, но не дополнительные параметры, которые при некоторых обстоятельствах имеют значение.

Заряд под нагрузкой

При замерах под нагрузкой в качестве потребителя энергии в цепь подключается обычная лампочка от фонарика, обеспечивающая ток 100-150 мА.

Для проверки батарейки мультиметром потребуется:

1. Подключить щупы тестера к токовыводам, соблюдая полярность.
2. Запитать к цепи лампочку.
3. Через 3-40 секунд снять показания с экрана мультиметра.

Полученные данные сопоставляются с таблицей:

• ниже 1,1В – батарейка выработала свой ресурс, её нужно заменить на новую;
• 1,11-1,3В – элемент питания пригоден для установки в электронику со сниженными энергопотреблением;
• от 1,35 – батарейка почти новая, её можно использовать без ограничений.

Сила тока

Способ измерения, позволяющий получить точную картину о состоянии элемента питания. Одновременно, он негативно влияет на работоспособность, как правило, используется для тестирования новых батареек.

Алгоритм действий выглядит так:

Порядок измерения силы тока.

1. Мультиметр переключается в режим измерения максимального значения постоянного тока.
2. Щупы фиксируются на -/+ клеммах.
3. С экрана снимаются показания.

Нормальной силой тока для нового элемента питания считается значение 4-6А. Если на дисплее высвечивается сила тока 3-3,9 Ампера – батарейка пригодна для использования в электронике. При значениях 0,7А-1,1А можно переставить ИП в часы, пульт дистанционного управления, где он ещё проработает некоторое время.

Напряжение

Проверка батарейки под нагрузкой.

Напряжение батарейки определяется под нагрузкой. Для этого к элементу питания подключается мультиметр и лампочка. Нагрузка на батарейку должна подаваться 3-40 секунд, после чего снимаются показания.

Если напряжение ниже 1,1 Вольта – батарейку необходимо утилизировать.

Емкость

Проверка ёмкости одноразовой батарейки не отличается от других способов работы с мультиметром. Измерительный прибор переключается в режим 10 Ампер. Далее, красный щуп подаётся на плюсовую клемму, чёрный – на минус. Замер необходимо проводить быстро – не более 10 секунд, иначе батарейка может разрядиться, выйти из строя (тестирование проводится путём замыкания цепи, что негативно влияет на банки). Если на экране появилось значение 0,2 Ампера, батарейку необходимо сдать в утиль.

Когда амперметр показывает 1,1 А – элемент питания можно поставить в пульт дистанционного управлению, другую технику, где нет большого потребления энергии.

При помощи тестера можно понять, есть ли ещё ресурс в батарейке, соответственно, владелец может сэкономить на покупке новых ИП. Для проверки достаточно знать исходные данные, подключить мультиметр, соблюдая полярность.

Проверка батареек под нагрузкой — Dudom

Пальчиковые батарейки применяются во многих современных приборах в качестве элементов питания. Хотя внешне эти изделия неотличимы друг от друга, их технические параметры, а также стоимость может существенно различаться. Чтобы не попасть впросак, приобретя изделие с небольшим ресурсом, а то и вовсе нерабочее, следует знать, как проверять эти элементы, и уметь делать это на практике. Пригодится это умение и при проверке батареек, скопившихся дома – если одним из них место на свалке, то другие еще могут послужить в устройствах, не отличающихся мощностью. В этой статье мы разберемся, как проверить батарейку мультиметром, и при какой величине остаточного заряда она может эксплуатироваться в электроприборах.

Проверка заряда без нагрузки

Чтобы выявить полностью неисправные элементы, достаточно произвести простую проверку:

• Выбрать режим мультиметра, соответствующий измерению величины постоянного напряжения.
• Установить предел измерения, равный 20В.
• Приложить щупы прибора к контактам проверяемой батареи и замерить напряжение.
• Снять показания тестера.

Если напряжение, показанное при проверке батарейки мультиметром, составляет более 1,35В – аккумулятор исправен и подойдет для работы в любом электроприборе. Если заряд элемента меньше этого уровня, но не ниже 1,2В – его можно использовать в нетребовательных устройствах. При более низком уровне заряда использование батареи невозможно, и она подлежит утилизации.

Для полноты картины такой проверки недостаточно, поскольку она показывает величину напряжения без нагрузки (ЭДС).

В качестве нагрузочного элемента можно использовать обычную лампочку, предназначенную для работы в карманном фонарике. Светодиоды для этого не подойдут из-за слишком малого сопротивления. Объем нагрузки должна составлять от 100 до 200 мА – это самый распространенный показатель для большинства современных электрических изделий средней мощности.

Однако для отбраковки явно непригодных к эксплуатации батареек проверки тестером без нагрузки достаточно. Если прибор показывает менее 1,2В – проверка под нагрузкой бессмысленна.

Проверка электрических батареек мультиметром под нагрузкой

Оставшиеся элементы тестируются повторно. Разберемся теперь, как проверить емкость элемента питания под нагрузкой. Для этого нужно действовать следующим образом:

• Соединить щупы мультиметра с контактами тестируемой батареи.
• Параллельно подключить нагрузочный элемент и выждать 30-40 сек.
• Снять полученный результат.

В зависимости от показаний прибора измеренные элементы нужно рассортировать. Батарейки с остатком 1,1В и менее можно смело отправлять в утиль. Изделия, при проверке которых прибор показал до 1,3В, можно использовать в пультах ДУ. Если же элемент под нагрузкой показывает 1,35В и более – он полностью исправен.

Проверка батареек способом измерения силы тока

Этот метод применяется в отношении новых элементов питания и позволяет оценить их мощность сразу при покупке. Положение мультиметра должно соответствовать постоянному току. Чтобы померить величину заряда на новом аккумуляторе, действовать нужно следующим образом:

• Тестер для проверки батареек установить на максимальный предел измерений.
• Взять новый элемент и приложить щупы прибора к его контактам.
• Через 1-2 сек, после прекращения роста значения тока на индикаторе, щупы нужно убрать.

Нормальный показатель величины тока для новой батарейки должен составлять 4-6 Ампер. Если он составляет 3-3,9 Ампер – это означает, что эксплуатационный ресурс батареи снижен, но элемент подойдет для использования в портативной аппаратуре.

Показания мультиметра в пределах 1,3-2,9 Ампер говорят о том, что в обычных бытовых приборах батарею лучше не использовать, но она может быть установлена в аппараты, потребляющие незначительное количество тока (к примеру, телевизионные или другие пульты ДУ).

Если же величина тока, показываемого тестером, составляет 0,7-1,1 Ампер, то такой элемент способен работать исключительно в приборах с низким энергопотреблением, при этом качество работы аппаратуры снизится. Его можно использовать в «дистанционках», но лишь в том случае, если более качественных элементов под рукой нет.

Наглядно процесс проверки батареек мультиметром на видео:

Полезные советы

Приведем несколько рекомендаций, касающихся использования батареек, а также их утилизации:

• Не затягивайте с проверкой и сортировкой скопившихся дома элементов питания. При отсутствии новых батареек или недостаточном их количестве вы сможете при необходимости временно использовать протестированную.
• Севшие в бытовом приборе элементы питания необязательно менять полностью. Обычно разряд их наступает неодновременно, и проверка выявит аккумуляторы, которые могут эксплуатироваться дальше.
• Не храните дома непригодные к работе батарейки и, тем более, не держите их в корпусе аппаратуры. Зачастую из них вытекает электролит, и это приводит к порче находящихся рядом вещей.

• Не пытайтесь как-либо повредить корпус элемента питания – находящаяся в нем жидкость (кислота или щелочь) может попасть на кожу, причинив химический ожог.

Кроме того, использованные батарейки не стоит бросать в мусорные баки. Содержащийся в них электролит вреден для окружающей среды, поэтому элементы питания подлежат утилизации в местах, которые предназначены специально для этой цели.

Заключение

В этом материале мы разобрались, как правильно проверить батарейку мультиметром, а также, в каких приборах можно использовать протестированные элементы питания, исходя из результатов измерений. Как вы могли убедиться, чтобы измерить остаток заряда в батарее, достаточно иметь под рукой домашний тестер и располагать несколькими минутами свободного времени.

Пальчиковые батарейки применяются во многих современных приборах в качестве элементов питания. Хотя внешне эти изделия неотличимы друг от друга, их технические параметры, а также стоимость может существенно различаться. Чтобы не попасть впросак, приобретя изделие с небольшим ресурсом, а то и вовсе нерабочее, следует знать, как проверять эти элементы, и уметь делать это на практике. Пригодится это умение и при проверке батареек, скопившихся дома – если одним из них место на свалке, то другие еще могут послужить в устройствах, не отличающихся мощностью. В этой статье мы разберемся, как проверить батарейку мультиметром, и при какой величине остаточного заряда она может эксплуатироваться в электроприборах.

Проверка заряда без нагрузки

Чтобы выявить полностью неисправные элементы, достаточно произвести простую проверку:

• Выбрать режим мультиметра, соответствующий измерению величины постоянного напряжения.
• Установить предел измерения, равный 20В.
• Приложить щупы прибора к контактам проверяемой батареи и замерить напряжение.
• Снять показания тестера.

Если напряжение, показанное при проверке батарейки мультиметром, составляет более 1,35В – аккумулятор исправен и подойдет для работы в любом электроприборе. Если заряд элемента меньше этого уровня, но не ниже 1,2В – его можно использовать в нетребовательных устройствах. При более низком уровне заряда использование батареи невозможно, и она подлежит утилизации.

Для полноты картины такой проверки недостаточно, поскольку она показывает величину напряжения без нагрузки (ЭДС).

В качестве нагрузочного элемента можно использовать обычную лампочку, предназначенную для работы в карманном фонарике. Светодиоды для этого не подойдут из-за слишком малого сопротивления. Объем нагрузки должна составлять от 100 до 200 мА – это самый распространенный показатель для большинства современных электрических изделий средней мощности.

Однако для отбраковки явно непригодных к эксплуатации батареек проверки тестером без нагрузки достаточно. Если прибор показывает менее 1,2В – проверка под нагрузкой бессмысленна.

Проверка электрических батареек мультиметром под нагрузкой

Оставшиеся элементы тестируются повторно. Разберемся теперь, как проверить емкость элемента питания под нагрузкой. Для этого нужно действовать следующим образом:

• Соединить щупы мультиметра с контактами тестируемой батареи.
• Параллельно подключить нагрузочный элемент и выждать 30-40 сек.
• Снять полученный результат.

В зависимости от показаний прибора измеренные элементы нужно рассортировать. Батарейки с остатком 1,1В и менее можно смело отправлять в утиль. Изделия, при проверке которых прибор показал до 1,3В, можно использовать в пультах ДУ. Если же элемент под нагрузкой показывает 1,35В и более – он полностью исправен.

Проверка батареек способом измерения силы тока

Этот метод применяется в отношении новых элементов питания и позволяет оценить их мощность сразу при покупке. Положение мультиметра должно соответствовать постоянному току. Чтобы померить величину заряда на новом аккумуляторе, действовать нужно следующим образом:

• Тестер для проверки батареек установить на максимальный предел измерений.
• Взять новый элемент и приложить щупы прибора к его контактам.
• Через 1-2 сек, после прекращения роста значения тока на индикаторе, щупы нужно убрать.

Нормальный показатель величины тока для новой батарейки должен составлять 4-6 Ампер. Если он составляет 3-3,9 Ампер – это означает, что эксплуатационный ресурс батареи снижен, но элемент подойдет для использования в портативной аппаратуре.

Показания мультиметра в пределах 1,3-2,9 Ампер говорят о том, что в обычных бытовых приборах батарею лучше не использовать, но она может быть установлена в аппараты, потребляющие незначительное количество тока (к примеру, телевизионные или другие пульты ДУ).

Если же величина тока, показываемого тестером, составляет 0,7-1,1 Ампер, то такой элемент способен работать исключительно в приборах с низким энергопотреблением, при этом качество работы аппаратуры снизится. Его можно использовать в «дистанционках», но лишь в том случае, если более качественных элементов под рукой нет.

Наглядно процесс проверки батареек мультиметром на видео:

Полезные советы

Приведем несколько рекомендаций, касающихся использования батареек, а также их утилизации:

• Не затягивайте с проверкой и сортировкой скопившихся дома элементов питания. При отсутствии новых батареек или недостаточном их количестве вы сможете при необходимости временно использовать протестированную.
• Севшие в бытовом приборе элементы питания необязательно менять полностью. Обычно разряд их наступает неодновременно, и проверка выявит аккумуляторы, которые могут эксплуатироваться дальше.
• Не храните дома непригодные к работе батарейки и, тем более, не держите их в корпусе аппаратуры. Зачастую из них вытекает электролит, и это приводит к порче находящихся рядом вещей.

• Не пытайтесь как-либо повредить корпус элемента питания – находящаяся в нем жидкость (кислота или щелочь) может попасть на кожу, причинив химический ожог.

Кроме того, использованные батарейки не стоит бросать в мусорные баки. Содержащийся в них электролит вреден для окружающей среды, поэтому элементы питания подлежат утилизации в местах, которые предназначены специально для этой цели.

Заключение

В этом материале мы разобрались, как правильно проверить батарейку мультиметром, а также, в каких приборах можно использовать протестированные элементы питания, исходя из результатов измерений. Как вы могли убедиться, чтобы измерить остаток заряда в батарее, достаточно иметь под рукой домашний тестер и располагать несколькими минутами свободного времени.

Не знаю, как у вас, а у меня постоянно собирается куча различных элементов питания от бытовых гаджетов. Их приходится периодически сортировать, а часть отправлять в утиль. Для этого использую различные методы электрических замеров.

В этой статье рассказываю, как мультиметром проверить батарейку доступными способами и объясняю, как ее правильно хранить и эксплуатировать.

Что такое батарейка и какие электрические характеристики определяют ее работоспособность

Народное название батарейка закрепилось за гальваническими элементами или химическими источниками тока, вырабатывающими электроэнергию для питания бытовых приборов и электронных гаджетов.

Обычно их выпускают пальчиковой формой с габаритами АА или ААА либо в виде таблеток.

Функционально они могут поддерживать возможность заряда после использования по назначению (аккумуляторы) или не иметь ее. В первом случае на их корпусе делается надпись «Rechargeable».

В инструкциях на остальные модели пишут, что они не подлежат заряду, то есть работают одноразово до полного износа. Это надо обязательно учитывать, ибо при установке их в зарядное устройство под напряжение они могут взорваться.

Такой случай был в моей практике, когда соседка с верхнего этажа повредила свой стационарный телефон. У нее в трубке стояли никель кадмиевые аккумуляторы, которые пришли в негодность через несколько лет.

Она вставила вместо них батарейки такой же формы, поговорила, а трубку поставила на базу… пришлось ей покупать новый аппарат.

Работоспособность батарейки определяется величиной электрической мощности, которую она способна отдать подключенному потребителю. При этом на ее выводах в разомкнутом состоянии образуется разность потенциалов — напряжение, которое при подключении на любое сопротивление выдает электрический ток определенной силы.

Он не может протекать бесконечно, а действует только на тот промежуток времени, на который хватает энергии, запасенной в химическом источнике тока. Все перечисленные процессы взаимосвязаны, обобщены термином «емкость батареи или аккумулятора» и описываются математическими формулами.

Например, автомобильный аккумулятор имеет емкость 60 ампер-часов.

Это означает, что при токе нагрузки в 1 ампер он должен проработать 60 часов, а при 60 амперах — всего час.

Это же требование справедливо к батарейкам, только мощность их намного меньше. Их емкость маркируется в миллиампер-часах.

Ее величина при эксплуатации постоянно уменьшается, а скорость снижения сильно зависит от подключенной нагрузки.

Результаты одного из проверочных тестов четырех одинаковых батареек при разных токах потребителей показали следующие результаты.

В жизни мы постоянно с этим сталкиваемся: чем больше подключенная нагрузка, тем быстрее химический источник тока выходит из строя. Поэтому под каждый электрический прибор подбирается по мощности свой гальванический элемент.

2 фактора, которые могут повредить батарейку с завода до ее использования: их надо знать

К ним относятся:

Остановлюсь на них подробнее, ибо в отдельных случаях даже мультиметром пользоваться не придется.

Время хранения и ресурс работы химического источника тока

Мой сосед по даче приобрел на свой ноутбук беспроводную мышь. Она успешно отработала у него полгода, а потом отказала. Пришел ко мне с вопросом.

Посмотрели батарейки, там две ААА. Они отработали полностью свой заряд: нужна замена. Сосед попросил своего друга, который ехал в город, привести ему аналогичные.

На другой день он снова спрашивает меня: питание заменено, а мышь не работает. Я извлек ААА из корпуса: на них стоит год выпуска 2013, когда сейчас в разгаре лето 2019. Срок годности давно истек.

Он указывается на упаковке (обычно 3 года), а дата изготовления — прямо на корпусе гальванического элемента.

Объясняется это просто: полностью исключить токи саморазряда практически невозможно. Их учитывают сроком годности.

Почему надо обращать внимание на условия хранения

Допустим, купили моему соседу батарейки в киоске, стоящем на улице. У нас период отрицательных температур длится полгода, а в более северных районах и того больше.

При морозе емкость любого химического источника тока подвергается большему саморазряду, он теряет свой ресурс раньше указанного времени.

3 способа: как мультиметром проверить заряд батарейки — на что обращать внимание

С помощью цифрового или аналогового измерительного прибора из электрических параметров гальванического элемента мы можем оценить напряжение на клеммах и ток нагрузки источника энергии. Эти возможности реализуют нижеперечисленные методики.

Метод замера напряжения на холостом ходу: почему этот способ считается приблизительным

У батареек АА и ААА и аккумуляторов существуют разные пределы номинального напряжения:

• гальванические элементы (солевые, щелочные, Li-FeS2) имеют уровень 1,5 вольта;
• аккумуляторы Ni-Cd, как и Ni-MH — 1,2 V.

Самый просто способ проверки заключается в том, что измерительный прибор переводится в режим вольтметра постоянного тока, а его концы подключаются на батарейку. Напряжение холостого хода измеряется без нагрузки.

Технология работы с цифровыми вольтметрами проще, чем с аналоговыми. Можно не обращать внимание на полярность подключения концов. Если она перепутана у гальванического элемента, то на дисплее вольтметра просто отобразится знак минус.

Об этом и других приемах измерения я более подробно написал в статье про цифровые мультиметры и правила пользования ими для новичков.

У аналогового же прибора этот прием не отработает.

Здесь необходимо обязательно соблюдать полярность подключения проводов. Иначе ток через измерительную головку потечет в обратную сторону, а стрелка отклонится к нулю, упрется в демпфирующий ограничитель.

Покажу это на трех примерах, когда мне заранее известно, что источник тока потерял свою емкость:

Замеры выполнял своим карманным мультиметром из Китая Mestek MT-102. В режиме вольтметра он работает идеально.

Подобные неисправности источника тока можно достоверно выявлять замером его напряжения на холостом ходу, когда батарейка разряжена ниже 1,2 V, а аккумулятор
— 1,0.

В остальных случаях легко сделать неправильный вывод. Разряженный источник тока, подключенный на большое внутреннее сопротивление, может показать удовлетворительное напряжение, а при приложении к нему номинальной мощности потребителя не справиться с задачей.

Поэтому рассматриваем следующую методику.

Контроль гальванического источника под нагрузкой: особенности проведения теста

В домашних условиях проверку батареек АА и ААА можно выполнять за счет использования обыкновенной лампочки от старого карманного фонарика.

Она может быть изготовлена для свечения от токов, протекающих по ее цепи 70÷250 миллиампер под напряжением порядка 3,5 вольта. Такие нагрузки создаются у большинства современных гаджетов.

Нить ее накала обладает достаточным сопротивлением и даже без вольтметра по силе освещения можно приблизительно оценить работоспособность гальванического элемента.

Светодиоды же для этих целей не подходят, их ток потребления лежит в пределах 16 миллиампер.

У меня для этих целей к лампочке припаяны два проводка. Достаточно прикоснуться ими к выводам элемента АА или ААА и свечение нити укажет на работоспособность источника.

Более точно об этом процессе позволяет судить цифровой вольтметр. Вначале подключаю его параллельно лампочке с помощью зажимов типа «крокодил» и перевожу в рабочее состояние переключателями.

А затем создаю ими электрический контакт с выводами источника тока. На фото видно, что мультиметр показал просадку напряжения до 1,2 вольта с 1,4, показанного при тесте на холостом ходу, что не очень хорошо.

Две такие батарейки с этим зарядом поставил для эксперимента в свой цифровой фотоаппарат. Их энергии оказалось явно недостаточно. Мой Sony банально не запустился. Ему нужны источники, поддерживающие хотя бы 1,35 вольта.

Такую батарейку можно устанавливать в пульты дистанционного управления или аналогичные бытовые приборы.

Если напряжение просело ниже 1,1 вольта, то такой источник долго не проработает. Ему открыт прямой путь в утилизацию.

Когда вольтметр покажет 1,35 вольта под нагрузкой, то подобный гальванический элемент пригоден для работы в любых устройствах.

Кстати, лампочку можно заменить резистором с аналогичным током нагрузки.

Метод проверки замером тока: как его выполнять безопасно

Способ предназначен для контроля новых, только что купленных батареек с полным зарядом. Рекомендую его применять для одного случайно выбранного элемента из приобретенной партии, а по результатам проверки судить обо всех остальных.

Он подскажет, были ли отклонения от технических условий хранения на складе, не нарушался ли температурный режим, в каких приборах использовать эту покупку.

Тест проводится подключением прибора с очень маленьким сопротивлением амперметра на режиме самых больших токов постоянной величины.

У меня это 10 ампер. Красный щуп устанавливаю в левое гнездо прибора, а черный — на свое место «COM».

Такое измерение быстро разряжает гальванический элемент. Его необходимо выполнять максимально быстро, буквально за одну-две секунды.

В моем случае амперметр показал 1 ампер, что указывает на низкий уровень оставшегося заряда. Я выполнял тест на уже поработавшем элементе питания.

Он с такими показателями находится в группе риска с параметрами 0,7÷1,1 А.

Такой элемент способен проработать какое-то время еще в пультах с низким потреблением электроэнергии и подобных устройствах, не обеспечивая высокое качество. Он довольно скоро выйдет из строя. Поэтому его допустимо использовать в крайнем случае.

По личным впечатлениям выделил показатели тока в группы:

• от 6 до 4 ампер — отличный результат для любых устройств;
• 4-3 А — ресурс эксплуатации снижен, но не критично. Можно пользоваться определенное время;
• 3-1,2 А — допустимо использовать в пульте для телевизора.

Это деление на группы субъективное, но оно помогает мне ориентироваться с элементами питания.

Все три рассказанные способа, как мультиметром проверить заряд батарейки, можно не использовать, а технологию упростить. Эти операции легко выполнять в одно касание клемм источника тока специальным прибором — тестером.

Заводские и самодельные тестеры батареек: обзор моделей

Промышленность Китая наладила массовый выпуск дешевых электронных приборов, позволяющих быстро оценивать реальное состояние любого гальванического элемента. Его достаточно вставить в стационарное гнездо и на табло сразу отобразится результат проверки.

Стоимость таких тестеров не превышает нескольких долларов, а доставка осуществляется бесплатно.

В качестве примера показываю тестер BT-168. Его шкала выполнена цветными секторами, обозначающими текущее состояние источника тока. По положению стрелки судят об оставшемся заряде:

• зеленый — норма;
• желтый — допустимо;
• красный — в утиль.

Аналогичная модель тестера BT-168D работает так же, но показывает величину напряжения на клеммных выводах источника тока в вольтах. Справочная таблица расшифровки значений имеется на обратной стороне корпуса.

Аналогичными возможностями обладает универсальный тестер батареек.

Его конструкция и внешний вид может быть выполнена различными вариантами для испытания всех видов существующих элементов питания.

Однако внутренне устройство всех этих девайсов примерно одинаковое: электронная плата с чипом и элементами настройки.

Более подробный обзор и возможности подобных приборов предлагаю посмотреть в видеоролике владельца «Китай Гуд Бай» на примере тестера для батареек форматов C, AA, AAA, D, N, 9V.

Я понимаю желание части домашних мастеров делать все своими руками. Для них публикую следующий раздел.

Как сделать тестер для батареек своими руками

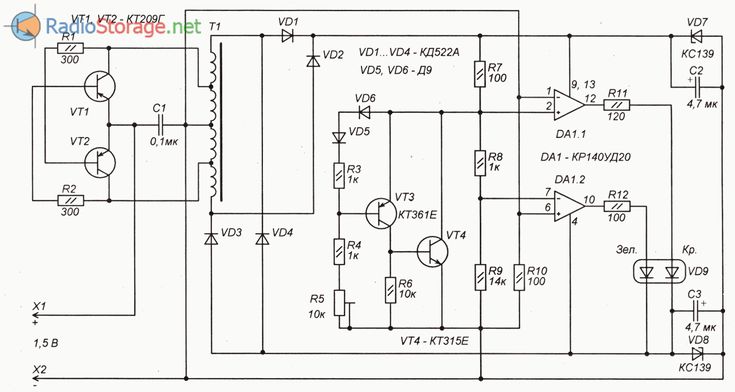

Электрическая схема такого прибора предельно проста. В ее состав входят самые доступные детали:

• измерительная головка, которую можно взять из старой радиоаппаратуры или магнитофона, где она работала в качестве индикатора уровня записи или воспроизведения звука. В принципе же подойдет любой микроамперметр;
• подстроечный резистор с переменным сопротивлением на 10 килоом;
• обыкновенное сопротивление 5 Ом;
• соединительные провода и корпус или плата.

В принципе собирается схема обыкновенного вольтметра из измерительной головки и дополнительных сопротивлений. Все это соединяется пайкой навесным монтажом или на плате.

Тестер батареек своими руками имеет габариты, зависящие в основном только от размеров микроамперметра. Выходные концы «+» и «—» можно сделать короткими проводами с наконечниками.

Плюс и минус удобно подписать маркером на изоляции, хотя один мой товарищ в таких случаях на плюсе всегда завязывает узлы, а другой монтирует на плюс красный провод, а минус — выполняет синим.

Наладка тестера

Потребуется три батарейки, которые обладают различным ресурсом. Проверяем их мультиметром методом замера тока:

• первая должна обеспечивать нагрузку порядка 6 ампер:
• вторая— 3;
• третья — 1,2.

Дальше нам потребуется осторожно вскрыть корпус измерительной головки и на ее шкалу наклеить полоску белой бумажки. Последовательно настраиваем тестер для каждого гальванического элемента в четыре этапа:

1. Подключаем самую мощную батарейку и положением подстроечного резистора добиваемся максимального отклонения стрелки на измерительной головке. Отмечаем это положение зеленой линией.
2. Ставим щупы на вторую батарейку и фиксируем положение стрелки желтой линией.
3. Аналогичным образом помечаем красным цветом положение стрелки от элемента с током 1,2 А.
4. Закрашиваем зеленым цветом сектор шкалы от красной до желтой полоски, желтым — от желтой до красной, красным — оставшуюся часть. Собираем корпус микроамперметра.

Заключительные советы

Если дома появился излишек элементов питания, а это происходит часто, то их следует проверить одним из перечисленных выше способом и отсортировать. Из образовавшегося резерва всегда легко выбрать нужный в случае необходимости.

Потерявшие емкость в электрическом приборе элементы необходимо полностью заменять пригодным комплектом несмотря на различную степень их разряда. После этого их проверяют на тестере и отбирают рабочие, которые допустимо применять в приборах с низким потреблением энергии.

У отработавших свой ресурс батареек возможно вытекание электролита из корпуса. Поэтому их не стоит держать в аппаратуре и даже просто рядом с вещами. Агрессивная среда электролита доставит много неприятностей.

Не советую без особой надобности вскрывать корпуса химических элементов питания. Если же возникнет такая необходимость, то обязательно соблюдайте правила безопасности при работе с агрессивными кислотами и щелочными растворами. Использование защитных перчаток и очков, проветривание рабочего места исключит химические ожоги.

Электролит вреден не только для человека, но и окружающей среды. Поэтому батарейки запрещено выбрасывать в мусор. Они подлежат сдаче на утилизацию для безопасной переработки.

Вот в принципе и вся информация о том, как мультиметром проверить батарейку в домашних условиях, а также другими доступными способами. Если вы обладаете дополнительными знаниями по этой теме, то поделитесь ими с читателями блога в комментариях.

Rapid Testing Portable Batteries — Battery University

При изучении характеристик, относящихся к состоянию батареи (SoH) и степени заряда (SoC), можно наблюдать некоторые интересные и тревожные эффекты — свойства громоздки и не линейный. Хуже всего то, что параметры уникальны для каждого типа аккумуляторов. Эта неотъемлемая сложность затрудняет создание формулы для экспресс-тестирования, подходящей для всех аккумуляторов.

Несмотря на эти, казалось бы, непреодолимые трудности, экспресс-тестирование батареи возможно. Но задаются вопросы, насколько точными будут результаты теста и как система будет адаптироваться к разным типам аккумуляторов. Стоимость инструмента и простота использования также вызывают вопросы. В этом документе оцениваются используемые в настоящее время методы, в том числе испытание под нагрузкой, испытание проводимости переменным током и шеститочечный тест, разработанный Cadex.

Нагрузочный тест

Нагрузочный тест предоставляет важную информацию о батарее, включающую напряжение открытой батареи, напряжение под нагрузкой и внутреннее сопротивление. Батареи на основе никеля всегда должны показывать напряжение на открытых клеммах около 1,1 В на элемент, даже если они разряжены. Электрохимическая реакция различных металлов в ячейке генерирует этот потенциал напряжения. Пониженное напряжение может указывать на сильный саморазряд или частичное короткое замыкание.

Свинцовая батарея всегда должна быть заряжена, а напряжение на открытых клеммах должно составлять 2,0 В/элемент и выше. Если ниже 2 вольт, образуется слой сульфатации, который затрудняет перезарядку, если не делает ее невозможной. Напряжение разомкнутой клеммы 2,10 В на элемент указывает на то, что батарея заряжена примерно на 50%.

Напряжение литиевой батареи может в некоторой степени указывать на SoC. Полностью заряженная ячейка показывает около 4,0 В на ячейку, а частично заряженная — от 3,0 до 4,0 В на ячейку. В нагрузочном тесте применяется мгновенная нагрузка, во время которой измеряется напряжение. Напряжение над током равно сопротивлению. Более точные результаты дает применение двухступенчатой ​​нагрузки. Рисунок 1 иллюстрирует диаграмму напряжения такого двухэтапного нагрузочного теста.

Рис. 1 Испытание под нагрузкой постоянного тока. Тест нагрузки постоянным током измеряет внутреннее сопротивление батареи путем считывания падения напряжения двух нагрузок разной мощности. Большое падение указывает на высокое сопротивление.

Проверка проводимости по переменному току

Альтернативным методом измерения внутреннего сопротивления батареи является проверка проводимости по переменному току. На клеммы аккумулятора подается переменный ток от 50 до 1000 Гц. Реактивное сопротивление батареи вызывает фазовый сдвиг между напряжением и током, который показывает состояние батареи. Проводимость по переменному току лучше всего работает на одиночных ячейках. Рисунок 2 демонстрирует соотношение напряжения и тока на батарее.

Рис. 2: Испытание под нагрузкой переменного тока. Метод переменного тока измеряет фазовый сдвиг между напряжением и током. Реактивное сопротивление батареи и/или отклонение напряжения используются для расчета импеданса.

Некоторые измерители сопротивления переменного тока оценивают только коэффициент нагрузки и игнорируют информацию о фазовом сдвиге. Этот метод аналогичен импульсному методу в том смысле, что переменное напряжение накладывается на постоянное напряжение батареи и действует как короткие импульсы зарядки и разрядки. Амплитуда пульсаций используется для расчета внутреннего сопротивления батареи.

Имеются некоторые расхождения в показаниях сопротивления между «нагрузочным тестом» и «тестом проводимости переменным током». Различия более заметны на маргинальных батареях, чем на хороших. Так какое чтение правильное? Во многих аспектах проводимость переменного тока превосходит нагрузочный тест, однако одна единственная частота не может предоставить достаточно данных для адекватной оценки батареи. Разрабатываются многочастотные устройства, но их сложность растет экспоненциально с увеличением количества используемых частот.

Измерение сопротивления в целом дает лишь грубый набросок производительности батареи, поскольку на показания влияют различные состояния батареи. Например, батарея, которая только что была заряжена, показывает более высокое сопротивление, чем батарея, которая отдыхала в течение нескольких часов. Разряженная или почти разряженная батарея также имеет повышенное внутреннее сопротивление. Для получения достоверных показаний батарея должна быть заряжена не менее чем на 50 %.

Температура дополнительно влияет на показания внутреннего сопротивления. Горячая батарея показывает более низкое сопротивление, чем батарея при температуре окружающей среды или холодная. Кроме того, на результаты влияет химический состав, количество последовательно соединенных элементов и текущий номинал (емкость в мАч) батареи. Многие батареи также содержат схему защиты, которая еще больше искажает показания.

Cadex QuickTest™

Компания Cadex Electronics разработала метод измерения состояния батареи (SoH) за 3 минуты. QuickTest™ использует запатентованный алгоритм логического вывода для объединения данных по 6 переменным, а именно: емкости, внутреннему сопротивлению, саморазряду, приему заряда, возможностям разрядки и подвижности электролита. Данные объединяются с алгоритмом изучения тенденций, чтобы обеспечить точное значение SoH в процентах. Рисунок 3 иллюстрирует общую структуру такой сети.

Рис. 3: Общая структура Cadex QuickTest™ Несколько переменных подаются на микроконтроллер, подвергаются «фаззификации» и обрабатываются с помощью параллельной логики. Информация усредняется и взвешивается в соответствии с приложением батареи.

QuickTest™ встроен в анализаторы аккумуляторов Cadex серии C7000 и обслуживает никелевые, литиевые и свинцовые аккумуляторы для раций, сотовых телефонов, ноутбуков, сканеров и медицинских устройств. Анализаторы программируются пользователем, а также выполняют функции заполнения, восстановления, быстрой зарядки, проверки срока службы и повышения мощности аккумуляторов.

QuickTest™ использует матрицы для конкретных аккумуляторов, полученные в процессе обучения анализатора тренду. Способность к обучению позволяет адаптироваться к новым батареям в полевых условиях. Матрицы хранятся в адаптерах батареи и автоматически настраивают анализатор на правильную настройку батареи. Адаптеры обычно включают матрицу при покупке. Если матрица отсутствует, ее можно добавить в полевых условиях путем сканирования двух или более батарей в программе обучения анализатора. Требуемый уровень заряда для выполнения QuickTest™ составляет 20-9.0%. Если за пределами этого диапазона, анализатор автоматически применяет кратковременную зарядку или разрядку.

Что такое определение состояния здоровья и когда следует заменить батарею? SoH показывает общее состояние батареи на основе вышеупомянутых переменных, таких как емкость, внутреннее сопротивление, саморазряд, принятие заряда, возможности разрядки и подвижность электролита. Если какая-либо из этих переменных дает предельное значение, это повлияет на конечный результат. Батарея может иметь хорошую емкость, но внутреннее сопротивление высокое. В этом случае конечное значение SoH будет соответственно снижено. Аналогичные недостатки добавляются, если батарея имеет высокий саморазряд или другие химические недостатки. Аккумулятор следует заменить, если SoH падает ниже 80%.

Аккумуляторы в портативном мире

Материал по Battery University основан на обязательном новом 4-м издании « Аккумуляторы в портативном мире — Справочник по перезаряжаемым батареям для не инженеров », который доступен для заказа через Amazon. ком.

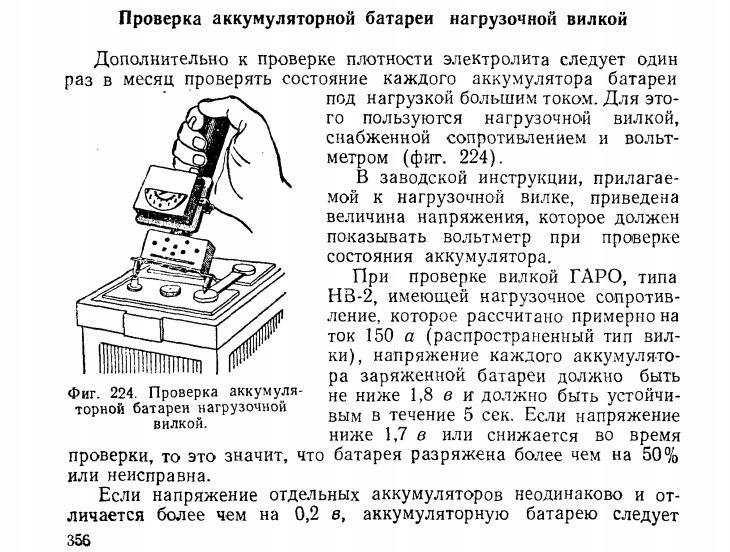

Тестирование автомобильного аккумулятора под нагрузкой

Мы — команда сертифицированных механиков ASE, которые создали для вас это руководство, чтобы помочь вам протестировать собственный аккумулятор без Помощь тестировщика. Этот тест мы также используем в нашем магазине. 15 минут.

Что пошло не так?

Аккумулятор вашего автомобиля представляет собой химический реактор, в котором используются свинцовые пластины для генерировать напряжение. Со временем (от 3 до 4 лет) способность батарей создавать напряжение уменьшается. Аккумулятор может выйти из строя одним из двух способов, первый способ очень быстро другие говорят, что вы идете к своей машине, а свет не загорается, и машина мертвый. В этом случае запуск от внешнего источника может даже не помочь, потому что батарея разряжена настолько, что просто сбрасывает (тянет в) все подаваемое на него напряжение.

Второй способ выхода батареи из строя — медленное снижение напряжения, которое приводит к более медленному, чем обычно, запуску двигателя, вы заметите, что стартер звучит немного иначе. Как только вы заметите это, вы должны принять меры предосторожности и заменить батарею до того, как произойдет полный отказ. Следующий тест поможет вам обнаружить слабую батарею.

СПОНСОРСКИЕ ССЫЛКИ

Начнем!

При работе с аккумулятором надевайте защитные очки и перчатки. Стойте подальше аккумулятора во время запуска двигателя.

Шаг 1: Проверка и проверка аккумулятора

Откройте капот автомобиля, чтобы найти аккумулятор и проверить его состояние (некоторые аккумуляторы могут находиться в багажнике). или под задним сиденьем). Вы ищете утечку и вздутие батареи стороны, которые указывают на деформированные внутренние пластины, что может привести к короткому замыканию. Вы также ищете коррозию на положительных и отрицательных клеммах, которая может разъедать на металлы в кабелях аккумуляторной батареи и вызовет проблемы с подключением. К запустите тест батареи, включите фары и оставьте их включенными примерно на 15 минут. (не запускать двигатель).

Шаг 2: Тестирование аккумулятора под нагрузкой

Пока фары все еще включены, запустите двигатель и проверьте яркость ламп фар. При включении стартера лампы должны лишь слегка тускнеть. Если фары тускнеют и гаснут или вы замечаете двигатель медленно проворачивается, после чего следует щелкающий звук пулемета батарея необходимо заменить, так как он не может обеспечить напряжение, необходимое для работы машина. Если аккумулятор хороший, он выдержит это испытание под нагрузкой.

СПОНСОРСКИЕ ССЫЛКИ

Видео испытаний автомобильного аккумулятора

Вот видео тестирования нагрузки автомобильного аккумулятора.
