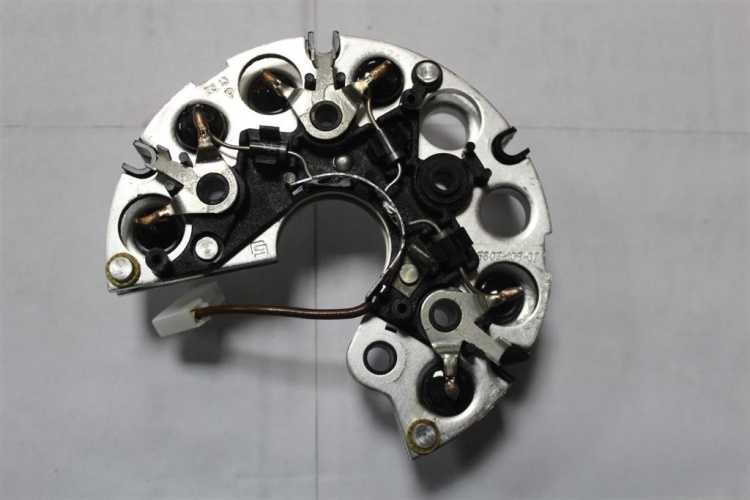

Диодный мост на ваз 2110

Оставьте комментарий / От Юрий

Несмотря на высокое качество сборки и деталей ВАЗ 2110, диодный мост генератора нередко выходит из строя. Распознать поломку моста можно по нагреву генератора личного транспорта за короткий промежуток времени.

В данной статье речь пойдёт о том, как провести диагностику и поменять диодный мост на ВАЗ 2110 своими руками, не тратя много денежных средств.

Напоминать о важной роли генератора наверно не стоит. От его работоспособность и качества зависит работа всего двигателя.

Диодный мост-электрической устройство, которое направлено на преобразование переменного тока в постоянный. Также, данное устройство называют ещё выпрямителем.

Состоит он из 4-6 диодов, которые идут как «вспомогательные» шлюзы, пропускающих ток в одном направлении. Мост препятствует току пройти на обмотки статора легкового транспорта. Диоды находятся на защитной коробки генератора и могут перегорать под действием различных факторов.

Функции диодного моста в ВАЗ 2110

Содержание

Когда включается генератор, то начинает вырабатывать я постоянный ток. Благодаря пульсирующему току работают все электрические батареи, заряжается аккумулятор. Однако, чтобы питать энергией весь автомобиль, требуется переменный ток с определённой частотой.

Диодные мосты уникальны, они имеют различные конструкции.

Однако, среди разнообразия распространён трехфазный выпрямитель по следующим причинам:

  1. На выходе создаётся максимально постоянный ток;
  2. Устройства из трех фаз подходят для полумостов и диодных мостов;
  3. Благодаря конструкции, можно использовать конденсатор, служащий фильтром для тока.

Как правильно проверять диодные мосты

Провести осмотр мостов можно двумя способами:

  1. Тестер;
  2. Лампы.

Данные процедуры можно проводить в домашних условиях, не тратя время и деньги на автосервисы. Для диагностики требуется иметь при себе мультометр, уметь им пользоваться, а в дальнейшем инструменты и новый диодный мост.

Инструкция по проверки диодного моста мультометром

Шаги проверки:

  1. Перевести прибор в нужный режим и поставить звуковой сигнал;
  2. Подключить щупы устройства к выводам диодов. К минусовому выходу присоединяется центральная пластина, изготовленная из алюминия или стали. К положительному-металлическая жила с поперечным сечением не больше 1 миллиметра;
  3. Касаясь щупами выходов поочерёдно, водитель должен услышать звуковой сигнал.

Если звуковой индикатор срабатывает при любом положении щуп, то мост пробит. Если отсутствует, то имеется обрыв диода. Сигнал должен быть, когда проверяется одна сторона.

Проверка диодного моста лампочкой

Второй метод провести проверку диодного моста без демонтажа и самостоятельно заключается в следующем:

Проверка диодного моста лампочкой
  1. Первым делом снимается защитный кожух;
  2. Проверить работу цепи диодов можно, подключив оба конца лампочки к разным полюсам. Если к лампочке поступает ток и она загорелась, значит в электрической цепи имеется неполадка, чаще всего это короткое замыкание. Из этого следует, что диоды неисправны. Также, важно понять какой заряд не работает: положительный или отрицательный. Это даст информацию о причине поломки и станет опытом для владельца машины.
  3. Сначала проверяется отрицательная группа. Для проверки заряда соединяется минус источника света с корпусом генератора, а плюс с одним из болтов для крепежа диодного моста. Если к лампочке поступает постоянный или переменный ток, то где-то имеется короткое замыкание.
  4. Четвёртым шагом проверяются плюсовые диоды. Минус лампочки соединяем также с одним из изделий для крепежа, а плюс аккумулятора через лампочку с зажимом генератора «30». На данном этапе неполадки, как и в прошлом случае признаком неисправности является загоревшееся лампочка.
  5. Заключающим этапом станет проверка дополнительных диодных мостов. Отрицательный полюс аккумулятора присоединяем к крепежному изделию, а положительный полюс батареи проводим через лампу к выводу генератора «61». Обнаружить наличие замыкание можно, если лампочка загорелась.

Замена диодного моста в ВАЗ 2110

Замена диодного моста не отличается особой трудностью, если соблюдать правила техники безопасности и инструкции.

Чтобы выполнить замену моста, требуется следующее:

  1. Снимается генератор с машины, освобождается от крышки. Снять крышку следует, открепив фиксатор по бокам. После проделанного можно приступать к работе.
  2. Откручиваются инструментами винты или болты. И снять регулятор напряжения.
  3. Далее, от регулятора отсоединяется разъём провода.
  4. При помощи накидного ключа или головки, открутить три болта, которыми прикреплены провода к диодному мосту, и ещё болтик, крепящий сам мост.
  5. Пятый шаг заключается в избавлении от проводов. Сняв и убрав провода в сторонку, чтобы не мешались.
  6. При помощи крестовой отвёртки требуется открутить винт, крепящий конденсатор. Дальше надо снять сам конденсатор с генератора и диодный мост.
  7. Взяв новый диодный мост, поставить на место старого и прикрутить его, не забыв про конденсатор. Вся установка нового устройства происходит в обратном порядке.

На этом замена диодного моста на ВАЗ 2110 завершена. Сама процедура замены не займёт много времени и сэкономит денежные средства, которые потратились бы не только на новое автомобильное устройство, но и установку в автосервисе. Вся операция несложная, проделать её сможет даже новичок. Главное, не забывать проводить диагностику каждой детали авто и бережно к нему относиться.
