Техническое обслуживание аккумуляторной батареи

Строительные машины и оборудование, справочник
Техническое обслуживание аккумуляторной батареи

Категория:

   Электрооборудование автомобилей



Техническое обслуживание аккумуляторной батареи

Техническое обслуживание аккумуляторных батарей регламентируется инструкцией по эксплуатации «Батареи аккумуляторные свинцовые стартерные». На основании перечня и периодичности их проведения работы включаются в первое (ТО-1) или второе (ТО-2) техническое обслуживание автомобиля.

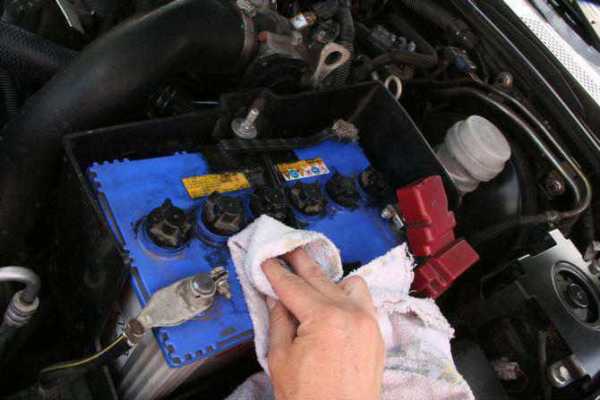

При ТО-1 аккумуляторную батарею очищают от пыли и грязи. Электролит, имеющийся на поверхности батареи, вытирают сухой тряпкой или ветошью, смоченной 10 %-ным раствором кальцинированной соды или нашатырного спирта. Проверяют надежность крепления батареи и соединения наконечников проводов с выводами батареи, окислившиеся наконечники проводов и выводы зачищают. При этом следует снимать минимальный слой металла, иначе нельзя будет надежно соединить выводы батареи с наконечниками проводов. Следует также следить, чтобы провода не были натянуты, так как это может привести к поломке выводов или крышек аккумуляторов. Наконечники проводов и выводы рекомендуется смазывать техническим вазелином.

При ТО-1 проверяют и, если необходимо, доводят до нормы уровень электролита во всех аккумуляторах.

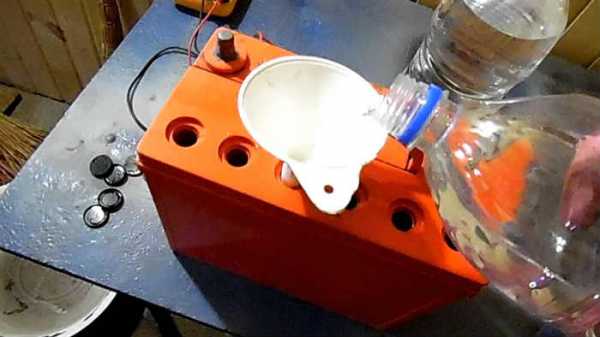

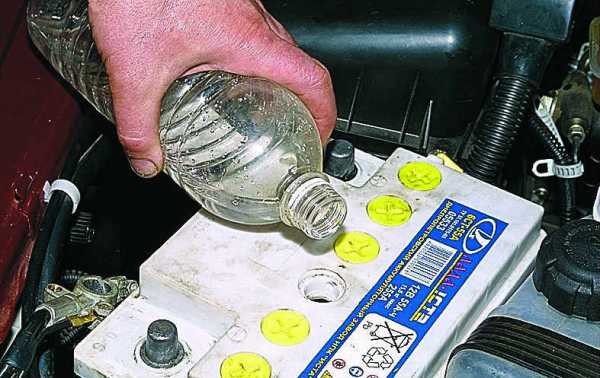

При доведении уровня в аккумуляторы доливают дистиллиро-. ванную воду. В холодное время года во избежание замерзания воду следует доливать непосредственно перед пуском двигателя для быстрого ее перемешивания с электролитом.

Доливать электролит запрещается, за исключением случаев, когда точно известно, что понижение уровня произошло за счет выплескивания электролита.

Чрезмерно быстрое снижение уровня электролита является признаком «перезаряда» батареи из-за повышенного напряжения генератора. При перезаряде наблюдается также выбрызгивание электролита на поверхность аккумуляторной батареи. Перезаряд вреден для батарей, так как приводит к снижению их срока службы. При первых признаках перезаряда необходимо проверить исправность генераторной установки.

При ТО-2, кроме перечисленных работ, дополнительно проверяют степень заряженности аккумуляторов батареи по плотности электролита и ее работоспособность по напряжению аккумуляторов под нагрузкой. Плотность электролита замеряют денсиметром, а напряжение аккумуляторов — аккумуляторным пробником.

Промышленностью выпускается два типа пробников.

Пробник Э107 (рис. 1) предназначен для проверки работоспособности аккумуляторных батарей в целом. Он позволяет измерять э. д. с. батарей и их напряжение под нагрузкой. Пробник состоит из вольтметра, закрепленного на кронштейне контактной ножки, через которые к нему подается измеряемое напряжение. Внутри корпуса установлены два нагрузочных резистора из нихрома, соединенные параллельно. Одни концы резисторов постоянно соединены с кронштейном пробника, другие закреплены в головке винта, изолированного от контактной ножки. При завертывании контактной гайки резисторы подключаются к контактной ножке. Контактный штырь щупа соединен гибким проводом с кронштейном.

Проверку аккумуляторной батареи необходимо производить при закрытых пробках аккумуляторов. Для проверки под нагрузкой необходимо завернуть до упора контактную гайку 6. Затем острый конец контактной ножки плотно прижимают к положительному выводу батареи, а штырь щупа — к отрицательному. Иногда для обеспечения надежного контакта необходимо сделать контактами ножки и щупа царапины на поверхности выводов батареи, чтобы разрушить пленку окиси. Время выдержки батареи под нагрузкой должно быть не более 5 с. Если напряжение батареи под нагрузкой более 8,9 В, она исправна. Если напряжение упадет ниже 8,9 В, батарея неисправна или сильно разряжена. Уточнение производится измерением плотности электролита или проведением контрольного разряда.

Измерение э. д. с. проверяемой батареи производится при отвернутой контактной гайке.

Пробник Э108 (рис. 2.) предназначен для проверки работоспособности отдельных аккумуляторов в аккумуляторной батарее. Он позволяет измерять э. д. с. аккумуляторов и их напряжение под нагрузкой. Пробник состоит из вольтметра, закрепленного на контактных ножках, через которые к нему подается измеряемое напряжение. Двусторонняя шкала вольтметра позволяет производить измерения без соблюдения полярности. Внутри корпуса установлены три нагрузочных резистора 5 из нихрома, два из которых соединены параллельно. Один конец каждого резистора постоянно соединен с контактной ножкой пробника, а другой закреплен в изолированной от ножки головке винта. При завертывании контактных гаек нагрузочные резисторы подключаются к контактным ножкам. Если обе контактные гайки отвернуты, можно измерить э. д. с. аккумулятора.

Для измерения напряжения аккумулятора под нагрузкой в зависимости от его емкости заворачиваются гайки или обе сразу. Порядок включения нагрузочных резисторов в зависимости от емкости проверяемого аккумулятора указан на контактных ножках пробника. Измерение производится так же, как и пробником Э107, при закрытых пробках и с выдержкой под нагрузкой не более 5 с. Если напряжение проверяемого аккумулятора более 1.4 В, он исправен. Если напряжение упадет ниже 1,4 В, аккумулятор разряжен или неисправлен. Уточнение производится сравнением показаний всех аккумуляторов батареи и измерением плотности электролита.

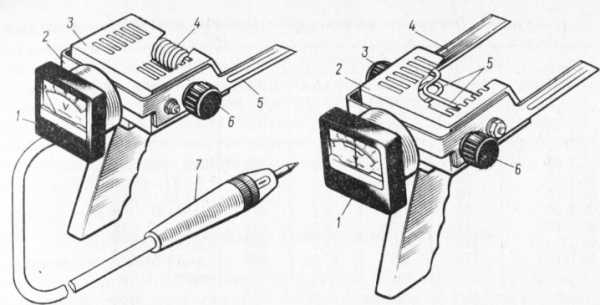

Рис. 1. Аккумуляторный пробник Э107

Рис. 2. Аккумуляторный пробник Э108

По величине измеренной плотности электролита определяется разряженность аккумуляторной батареи.

Если батарея разряжена более чем на 25% зимой и более чем на 50% летом, ее необходимо подзарядить. После заряда поверхность аккумуляторных батарей нейтрализуют содовым раствором и насухо протирают ветошью.

При необходимости более точного определения технического состояния определяют фактическую емкость батареи и продолжительность стартерного разряда.

Батарея считается вышедшей из строя при снижении емкости до 40% номинальной или снижении продолжительности стартерного разряда до 1.5 мин. Перед определением фактической емкости аккумуляторная батарея должна быть полностью заряжена, а плотность электролита откорректирована до (1,28 + 0,01) г/см3 при температуре 25 °С.

Так как продолжительность определения емкости 20-часовым режимом разряда велика, в эксплуатации разрешается проводить проверку номинальной емкости в 10-часовом режиме разряда. При этом величина емкости получается несколько меньшей, чем при 20-часовом режиме разряда.

Разряд батарей при 10- и 20-часовом режимах ведется до конечного напряжения на выводах соответственно 10,2 и 10,5 В.

При разряде температура электролита должна находиться в пределах от 18 до 27 °С.

Перед определением продолжительности стартерного разряда батарею заряжают так же, как при испытании на определение емкости. При начальной температуре электролита (25±2) °С до конечного напряжения на выводах 9 В.

При эксплуатации аккумуляторных батарей в условиях низких температур (климатические районы со среднемесячной температурой в январе от —50 до — 30 °С) при переходе с летней эксплуатации на зимнюю и наоборот производят изменение плотности электролита. Это связано с тем, что температура замерзания электролита зависит от его плотности. Так, при плотности 1,09; 1,16; 1,20; 1,24 и 1,30 г/см3 электролит замерзает при температуре —7, —18, —28, —50 и —66 °С соответственно. Поэтому в зимнее время плотность электролита повышают. В летнее время производят снижение плотности, так как эксплуатация батарей с высокой плотностью электролита, особенно при положительных температурах, приводит к уменьшению их срока службы. Операцию изменения плотности проводят при ТО-2. Уменьшения плотности электролита добиваются путем отсасывания части электролита и добавления дистиллированной воды. Для повышения плотности электролита в аккумуляторы добавляют раствор серной кислоты плотностью 1,40 г/см3.

Реклама:


Читать далее: Неисправности системы электроснабжения и их определение

Категория: - Электрооборудование автомобилей

Главная → Справочник → Статьи → Форум


stroy-technics.ru

Техническое обслуживание (ТО) аккумуляторной батареи

Правила техники безопасности

Аккумуляторные батареи заполнены серной кислотой и в процессе нормального цикла заряда-разряда в них выделяются взрывоопасные газы (водород и кислород). Во избежание травмирования персонала или повреждения автомобиля неукоснительно соблюдайте следующие правила техники безопасности:

  1. Перед тем как приступать к работе с любыми электрическими компонентами автомобиля, отсоедините кабель питания от минусовой клеммы аккумулятора. При отсоединенном минусовом кабеле питания все электрические цепи в автомобиле будут разомкнуты, что обеспечит предотвращение случайного замыкания любого электрического компонента на массу. Электрическая искра создает потенциальную опасность травмирования и возникновения возгорания.
  2. Любые работы, связанные с аккумуляторной батареей, должны выполняться в защитных очках.
  3. Для защиты от попадания серной кислоты, которой заполнена аккумуляторная батарея, на кожу используйте защитную одежду.
  4. Не нарушайте указанных в процедурах технического обслуживания правил техники безопасности при обращении с оборудованием, используемым для технического обслуживания и испытания аккумуляторных батарей.
  5. Категорически запрещается курить или использовать открытый огонь в непосредственной близости от аккумуляторной батареи.

Текущее обслуживание аккумуляторной батареи

Текущее техническое обслуживание аккумуляторной батареи заключается в проверке чистоты корпуса аккумуляторной батареи и, при необходимости, добавлении в нее чистой воды. Все производители аккумуляторных батарей рекомендуют использовать для этой цели дистиллированную воду, но в случае ее отсутствия можно использовать чистую питьевую воду с низким содержанием солей. Поскольку вода — это единственный расходуемый компонент аккумуляторной батареи, доливать в аккумуляторную батарею кислоту не допускается. Часть воды из электролита улетучивается в процессе заряда и разряда аккумуляторной батареи, но кислота, содержащаяся в электролите, остается в аккумуляторной батарее. Не переполняйте аккумуляторную батарею электролитом, потому что в таком случае нормальный барботаж (газообразование), возникающий в электролите в процессе работы аккумуляторной батареи, приведет к утечке электролита, вызывающей коррозию клемм аккумуляторной батареи,ее кронштейнов крепления и поддона. Аккумуляторные батареи следует заполнять электролитом до уровня примерно на полтора дюйма (3,8 см) ниже верха заливной горловины.

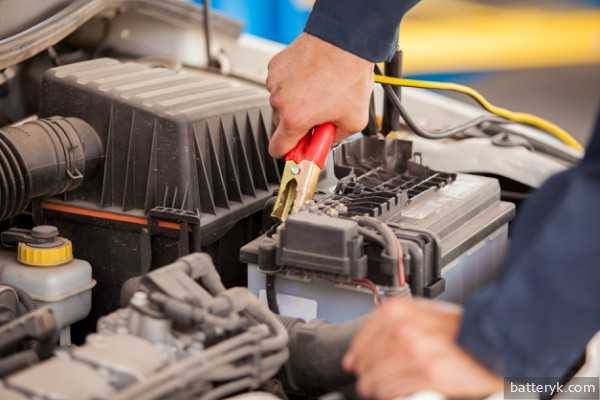

Контакты кабелей питания, подключаемых к аккумуляторной батарее, и клеммы самой аккумуляторной батареи необходимо осмотреть и очистить во избежание падения напряжения на них. Одной из распространенных причин того, что двигатель не заводится, является ослабление или коррозия контактов кабелей питания, подсоединенных к клеммам аккумуляторной батареи.

Рис. Сильно корродированная клемма аккумуляторной батареи

Рис. Было обнаружено, что этот кабель питания, подсоединенный к аккумуляторной батарее, сильно корродирован под изоляцией. Хотя коррозия насквозь разъела изоляцию, но оставалась незамеченной до тех пор, пока кабель не был тщательно осмотрен. Этот кабель подлежит замене

Рис. Тщательно проверьте все клеммы аккумуляторной батареи на наличие признаков коррозии. В этом автомобиле два кабеля питания присоединены к плюсовой клемме аккумуляторной батареи с помощью длинного болта. Это — распространенная причина коррозии, которая вызывает нарушение электрического пуска двигателя

Измерение ЭДС аккумуляторной батареи

Электродвижущая сила (ЭДС) — это разность потенциалов положительного и отрицательного электродов аккумулятора при разомкнутой внешней цепи.

Величина ЭДС зависит, главным образом, от электродных потенциалов, т.е. от физических и химических свойств веществ, из которых изготовлены пластины и электролит, но не зависит от размеров пластин аккумулятора. ЭДС кислотного аккумулятора зависит также от плотности электролита.

Измерение электродвижущей силы (ЭДС) аккумуляторной батареи с помощью вольтметра является простым способом определения степени ее заряженности. ЭДС аккумуляторной батареи не является показателем, который гарантирует работоспособность аккумуляторной батареи, но этот параметр полнее характеризует состояние аккумуляторной батареи, чем просто ее осмотр. Аккумуляторная батарея, которая по внешнему виду вполне работоспособна, на самом деле может оказаться не такой хорошей, как кажется.

Эта проверка называется измерением напряжения в режиме холостого хода (проверкой ЭДС) аккумуляторной батареи потому, что измерение проводится на клеммах аккумуляторной батареи без подключенной к ней нагрузки, при нулевом токе потребления.

  1. Если проверка производится сразу же по окончании зарядки аккумуляторной батареи или в автомобиле по окончании поездки, перед измерением необходимо освободить аккумуляторную батарею от ЭДС поляризации. ЭДС поляризации — это повышенное, по сравнению с нормальным, напряжение, которое возникает только на поверхности аккумуляторных пластин. ЭДС поляризации быстро исчезает, когда аккумуляторная работает под нагрузкой, поэтому она не дает точной оценки степени заряженности аккумуляторной батареи.
  2. Для освобождения аккумуляторной батареи от ЭДС поляризации включите фары в режим дальнего света на одну минуту, а затем, выключите их и подождите пару минут.
  3. При выключенном двигателе и всем остальном электрооборудовании, при закрытых дверях (чтобы был выключен свет в салоне), подключите вольтметр к клеммам аккумуляторной батареи. Красный, плюсовой, провод вольтметра подсоедините к плюсовой клемме аккумуляторной батареи, а черный, минусовой, провод — к ее минусовой клемме.
  4. Зафиксируйте показание вольтметра и сравни те его с таблицей степени заряженности аккумуляторной батареи. Приведенная ниже таблица подходит для оценки степени заряженности аккумуляторной батареи по величине ЭДС при комнатной температуре — от 70°Ф до 80°Ф (от 21 °С до 27°С).

Таблица

ЭДС аккумуляторной батареи (В)Степень заряженности
12,6 В и вышеЗаряжена на 100%
12,4Заряжена на 75%
12,2Заряжена на 50%
12Заряжена на 25%
11,9 и нижеРазряжена

Рис. Вольтметр показывает напряжение аккумуляторной батареи через одну минуту после включения фар (а). После выключения фар напряжение, измеренное на аккумуляторной батарее, быстро восстановилось до 12,6 В (б)

ПРИМЕЧАНИЕ

Если вольтметр выдает отрицательное показание, то, либо аккумуляторная батарея заряжена в обратной полярности (и тогда подлежит замене), либо вольтметр подключен к аккумуляторной батарее в обратной полярности.

Измерение напряжения аккумуляторной батареи под нагрузкой

Одним из наиболее точных способов определения работоспособности аккумуляторной батареи является измерение напряжения аккумуляторной батареи под нагрузкой. В большинстве тестеров пусковых и зарядных характеристик автомобильных аккумуляторных батарей в качестве нагрузки аккумуляторной батареи используется угольный реостат. Параметры нагрузки определяются номинальной емкостью проверяемой аккумуляторной батареи. Номинальная емкость аккумуляторной батареи характеризуется величиной пускового тока, который способна обеспечить аккумуляторная батарея при температуре 0°Ф (-18°С) в течение 30 секунд. Ранее использовалась характеристика номинальной емкости аккумуляторных батарей в ампер-часах. Измерение напряжения аккумуляторной батареи под нагрузкой производится при величине разрядного тока, равной половине номинального ССА тока аккумуляторной батареи или утроенной номинальной емкости аккумуляторной батареи в ампер-часах, но не менее 250 ампер. Измерение напряжения аккумуляторной батареи под нагрузкой производится после проверки степени ее заряженности по встроенному ареометру или путем измерения ЭДС аккумуляторной батареи. Аккумуляторная батарея должна быть заряжена не менее чем на 75%. К аккумуляторной батарее подключают соответствующую нагрузку и по истечении 15 секунд работы аккумуляторной батареи под нагрузкой фиксируют показания вольтметра при подключенной нагрузке. Если аккумуляторная батарея — хорошая, то показание вольтметра должны оставаться выше 9,6 В. Многие производители аккумуляторных батарей рекомендуют проводить измерение дважды:

  • первые 15 секунд работы аккумуляторной батареи под нагрузкой используются для освобождения от ЭДС поляризации
  • вторые 15 секунд — для получения более достоверной оценки состояния аккумуляторной батареи

Между первым и вторым циклом работы под нагрузкой необходимо сделать выдержку в 30 секунд, чтобы дать аккумуляторной батарее время на восстановление.

Рис. Тестер пусковых и зарядных характеристик автомобильных аккумуляторных батарей, выпущенный компанией Bear Automotive, автоматически включает проверяемую аккумуляторную батарею в режим работы под нагрузкой в течение 15 секунд — для удаления ЭДС поляризации, затем отключает нагрузку на 30 секунд для восстановления аккумуляторной батареи и снова подключает нагрузку на 15 секунд. На дисплей тестера выводится информация о состоянии аккумуляторной батареи

Рис. Тестер VAT 40 (вольтамперметр, модель 40) компании Sun Electric, подключенный к аккумуляторной батарее для испытаний под нагрузкой. Оператор с помощью регулятора тока нагрузки устанавливает по показанию амперметра величину тока разряда, равную половине номинального ССА тока аккумуляторной батареи. Аккумуляторная батарея работает под нагрузкой в течение 15 секунд и по окончании этого интервала времени напряжение аккумуляторной батареи, измеренное при подключенной нагрузке, должно быть не ниже 9,6 В

ПРИМЕЧАНИЕ

Некоторые тестеры для определения степени заряженности и работоспособности аккумуляторной батареи измеряют емкость аккумуляторной батареи. Соблюдайте процедуру проверки, установленную производителем испытательного оборудования.

Если аккумуляторная батарея не прошла испытания под нагрузкой, подзарядите ее и повторите проверку. В случае если вторая проверка закончилась неудачно, аккумуляторная батарея подлежит замене.

Зарядка аккумуляторной батареи

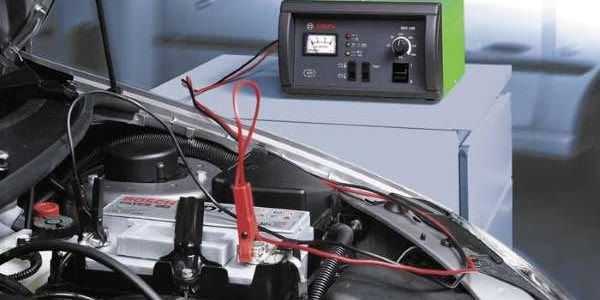

Если аккумуляторная батарея сильно разряжена, ее необходимо подзарядить. Зарядку аккумуляторной батареи, во избежание ее повреждения вследствие перегрева, лучше всего производить в стандартном режиме зарядки. Пояснения, касающиеся стандартного режима зарядки аккумуляторной батареи, приведены на рисунке.

Рис. Это устройство для зарядки аккумуляторных батарей отрегулировано на зарядку аккумуляторной батареи номинальным зарядным током 10 А. Зарядка аккумуляторной батареи в стандартном режиме, как на приведенной фотографии, не так сильно действует на аккумуляторную батарею, как режим ускоренной зарядки, в котором не исключается перегрев аккумуляторной батареи и коробление аккумуляторных пластин

Необходимо помнить о том, что для зарядки полностью разряженной аккумуляторной батареи может потребоваться часов восемь, а то и более. Первоначально необходимо в течение 30 минут поддерживать зарядный ток на уровне около 35 А — для того, чтобы облегчить начало процесса зарядки аккумуляторной батареи. В режиме ускоренной зарядки аккумуляторной батареи происходит ее усиленный нагрев и возрастает опасность коробления аккумуляторных пластин. В режиме ускоренной зарядки происходит также усиленное газообразование (выделение водорода и кислорода), что создает опасность для здоровья и опасность возгорания. Температура аккумуляторной батареи не должна выходить за пределы 125°Ф (52°С, аккумуляторная батарея — горячая на ощупь). Зарядку аккумуляторных батарей рекомендуется, как правило, производить зарядным током, равным 1% паспортного значения ССА-тока.

  • Режим ускоренной зарядки — максимум 15 А
  • Стандартный режим зарядки — максимум 5 А

Это может произойти с каждым!

Владелец автомобиля Toyota отключил аккумуляторную батарею. После подключения новой аккумуляторной батареи владелец заметил, что на приборной панели загорелась желтая лампочка сигнализации «подушка безопасности», а радиоприемник заблокировался. Владелец приобрел подержанный автомобиль у дилера и не знал секретного четырехзначного кода, необходимого для разблокирования радиоприемника. Вынужденный искать способ решения этой проблемы, он наугад попробовал ввести три разных четырехзначных числа в надежде, что одно из них подойдет. Однако после трех неудачных попыток радиоприемник полностью отключился.

Расстроенный владелец обратился к дилеру. Устранение возникшей проблемы обошлось более чем в триста долларов. Для сброса сигнализации «подушка безопасности» потребовался специальный прибор. Радиоприемник пришлось вынуть из автомобиля и отослать в другой штат, в авторизованный сервисный центр, а по возвращении заново установить в автомобиле.

Поэтому, прежде чем отключать аккумуляторную батарею, обязательно согласуйте это с владельцем автомобиля — вы должны убедиться в том, что владельцу известен секретный код включения закодированного радиоприемника, который одновременно используется в системе охраны автомобиля. Может потребоваться использование устройства резервного питания памяти радиоприемника при отключенной аккумуляторной батарее.

Рис. Вот удачная мысль. Техник сделал источник резервного питания памяти из старого аккумуляторного фонарика и кабеля с переходником к гнезду прикуривателя. Он просто подсоединил провода к выводам аккумулятора имевшегося у него аккумуляторного фонарика. Аккумулятор фонарика использовать удобней, чем обычную 9-вольтовую батарейку — на случай, если кому-то придет в голову открыть дверь автомобиля в то время, когда источник резервного питания памяти будет включен в цепь. 9-вольтовая батарейка, имеющая небольшую емкость, в этом случае быстро бы разрядилась, в то время как емкость аккумулятора фонарика достаточно велика и ее хватит на то, чтобы даже при включении освещения салона обеспечить необходимое питание памяти

ustroistvo-avtomobilya.ru

Обслуживание аккумулятора автомобиля своими руками

Автомобильные аккумуляторные батареи предназначены для того, чтобы выполнять несколько основных функций. В первую очередь, АКБ отвечает за запуск стартера двигателя и обеспечивает электропитанием всю «бортовую систему» машины: работу фар, сигнализации, музыки. Также она поддерживает генератор при нагрузках. Поэтому АКБ всегда должна быть первым объектом, на который автомобилистам следует постоянно обращать свое внимание, проводя своевременное обслуживание аккумулятора.

Обслуживание аккумулятора автомобиля своими руками — навык, необходимый для каждого его владельца, потому что именно от АКБ зависит жизнеспособность машины. Правильным и своевременным обслуживанием можно значительно продлить срок службы любой батарее. И тогда вы не окажетесь в ситуации, когда нужно будет искать способ, как зарядить аккумулятор без зарядного устройства где-нибудь на трассе.

Общие рекомендации

Начинающим автомобилистам следует уяснить то, что сейчас в розничной продаже не встретить стандартных автомобильных аккумуляторов. Они все разные: по типу электролита, по внешнему виду и по длительности использования. Когда-то в автомобилях времен СССР устанавливались стандартные АКБ, которые можно было обслужить полностью, разобрав, в буквальном смысле, по частям. Банки с электролитом помещались в крепкий эбонитовый корпус черного цвета и заливались мастикой.

Сейчас же, в связи с тем, что на рынке очень много разных фирм-производителей, автомобильные аккумуляторы не производятся по какому-либо определенному стандарту. Ухаживать за ними следует, будучи в курсе по поводу их некоторых особенностей, в суть которых вникнуть не так сложно.

Например, если в батареях исключается возможность доливать дистиллированную воду, следует применять зарядные устройства, которые поддерживают напряжение автоматически. Если этого не делать, то аккумуляторную батарею можно «посадить» раньше времени.

Поскольку одна из разумных целей каждого владельца машины — стать автомобилистом, который будет обслуживать ее самостоятельно, нужно научиться внимательно и подробно изучать инструкции, прилагающиеся к той модели АКБ, которая установлена в машине. Доливать электролит при его недостаче следует исключительно дистиллированной водой. Сам электролит заливать в батарею ни в коем случае нельзя.

Текущий уход

Уход за аккумулятором автомобиля должен проводиться регулярно, с учетом интенсивности использования машины и тех условий, в которые она попадает во время пути. Так, внешнее состояние батареи следует проверять как можно чаще в том случае, если автомобилист находится в плохих или экстремальных дорожных условиях: осматривать место в машине, куда установлена АКБ, с целью вовремя предотвратить серьезные повреждения корпуса и утечку электролита, возможную при тряске или столкновении с другим объектом. Кстати, это основная причина, почему окисляются клеммы аккумулятора. Также необходимо контролировать, не ослабло ли крепление.

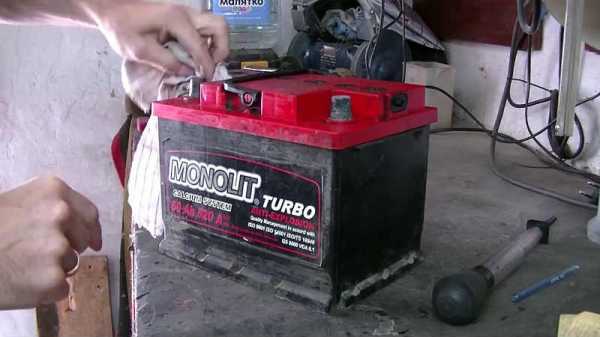

Простой регулярный осмотр можно проводить, не снимая аккумулятор с автомобиля. Но если АКБ нужно зарядить, ее следует вынуть из машины. Корпус тщательно осматривается, чтобы не пропустить возможную утечку электролита. Проверяются отверстия для дренажа, если они загрязнены, их следует очистить. Таким же образом следует регулярно очищать все внешние аккумуляторные отверстия, которые можно увидеть снаружи на батареях.

При утечке электролита его нужно нейтрализовать, используя для этого обычную соду: как известно, щелочной раствор нейтрализует действие кислоты. Клеммы необходимо смазывать и очищать тем же содовым раствором и время от времени проверять на них уровень напряжения, когда работает автомобильный двигатель. В норме напряжение в заряженном автомобильном аккумуляторе должно составлять от 12 до 14,5 В.

Зимой и после холодного сезона следует проводить более тщательное обслуживание аккумуляторных батарей. Проведение регулярного технического осмотра АКБ без изъятия ее из машины допустимо. Но, тем не менее, очень желательно почаще снимать аккумулятор при его обслуживании, так как можно осмотреть место, куда он установлен.

Например, при выкипании электролита в условиях высоких температур он часто затекает в разные места машины, и кислота может разъесть ее внутренность. Место под аккумулятор нужно вымыть, вычистить, смазать преобразователем ржавчины или даже покрасить.

Как проверить плотность электролита

Опытные автомобилисты уже давно придумали свою классификацию АКБ, особо выделив «малообслуживаемую» аккумуляторную батарею с открытым доступом к банкам. В данном случае есть возможность проверить уровень электролита в банке, долить воды и поставить на зарядку. Кстати, если аккумулятор кипит при зарядке в самом начале процесса, скорее всего, уровень электролита изначально был слишком низким.

Если же в батарее нет отверстий вообще, значит она полностью лишена возможности обслуживания, и такому автомобильному аккумулятору можно помочь только периодически его заряжая.

В случае, когда приходится иметь дело с «классическим» примером АКБ, а не с необслуживаемыми аккумуляторами, придется научиться самостоятельно определять плотность электролита внутри батареи.

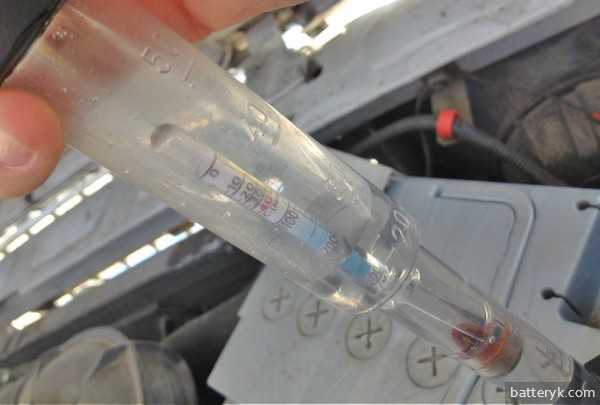

Для определения плотности аккумулятора существует специальный прибор, который называется ареометр. Проверка осуществляется при комнатной температуре около +20°С. Перед этим батарея вынимается из машины и тщательно очищается, чтобы при проведении манипуляций грязь и пыль не попали внутрь нее.

В течение всего времени работы автомобильного двигателя, а также при изменении температуры происходит постоянное изменение уровня плотности электролита. При нормальном цикле «заряда-разряда» эти изменения носят обратимый характер. Однако, когда электролит закипает или испаряется вода, плотность его изменяется уже необратимо, увеличиваясь в случае повторения подобного процесса.

Если плотность электролита выше нормы, это неблагоприятно сказывается на емкости аккумулятора и уменьшает срок его продуктивной работы. При низкой плотности уровень напряжения становится ниже, что затрудняет работу стартера и запуск двигателя.

Плотность электролита определяется следующим образом. В каждую банку аккумулятора по отдельности погружается наконечник ареометра, и часть жидкости забирается из банки резиновой грушей. В процессе забора жидкости нужно следить за тем, чтобы поплавок прибора всплывал в корпусе трубки и не касался ее стенок. Показания снимаются тогда, когда поплавок перестает двигаться, с ориентиром на специальную шкалу, которую хорошо видно по линии жидкости.

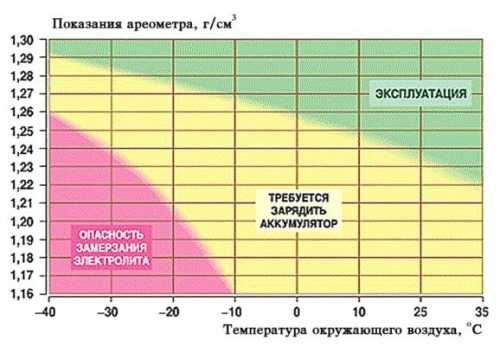

Оптимальный показатель плотности электролита — 1,25 -1,27 гр/см3, а погрешность между показаниями в каждой банке не должна быть выше 0,01.

Корректировка плотности электролита проводится либо корректирующей жидкостью (при пониженном уровне плотности — например, зимой, во избежание риска его замерзания), либо, если плотность высока, электролит просто разбавляется дистилированной водой.

После этого АКБ заряжается малым током 1,5-2 А. О том, сколько заряжать аккумулятор, читайте здесь →

Уход за необслуживаемым аккумулятором

Если аккумулятор необслуживаемый, это не значит, что он не нуждается в уходе и контроле его эксплуатации. Несмотря на то, что техническое обслуживание аккумуляторной батареи такого типа очень простое, оно тоже должно проводиться регулярно.

Корпус необслуживаемых АКБ также тщательно осматривается на предмет возможных внешних повреждений и утечки электролита. Проверяются отверстия для дренажа, и, если они загрязнены, их следует очистить. Таким же образом следует регулярно очищать все части необслуживаемого аккумулятора, не забывая снимать верхние фальш-крышки и протирать их, если они имеются.

Практические советы автомобилисту

Иногда на батарее пишется, что она необслуживаемая, но как ни странно, доступ к банкам есть. В данном случае в отверстия можно аккуратно доливать дистилированную воду. Возможно, написав на корпусе батареи слово «необслуживаемый», производители рассчитывали на то, что количества электролита хватит на весь срок службы работы аккумулятора. Но так бывает далеко не всегда. Фальш-крышки при их откручивании могут оказаться самыми настоящими, поэтому их рекомендуется проверять более тщательно.

После зарядки батареи электролиту нужно дать немного остыть перед тем, как снимать показатели его плотности, потому что горячий электролит может давать неточные показания.

Зимой, когда температура особенно низкая, нужно попытаться максимально облегчить процесс работы стартера и запуска двигателя. Согласно правилам, стартер во время пуска не должен работать больше 15 секунд. Если в первой попытки машину завести не вышло, необходимо обязательно сделать 1- или лучше 2-минутную паузу и повторить запуск снова. Батарею также возможно «раскачать», включив фары дальнего света на 10 секунд, а для более быстрого запуска следует полностью выжимать сцепление.

Выполняя простые, но необходимые советы по обслуживанию автомобилей, можно увеличить срок их службы, и тогда не придется часто отдавать машну в ремонт. Правильный и регулярный уход не только за автомобилем, но и за его аккумулятором помогут водителю получить максимальное удовольствие и пользу при эксплуатации одного из самых важных средств передвижения.

batteryk.com

Обслуживание аккумулятора автомобиля своими руками

Обслуживание аккумулятора автомобиля своими руками, выполненное качественно, дает возможность увеличить срок его эксплуатации в 2–2,5 раза, сэкономить средства, время.

Потребность в обслуживании обусловлена такими факторами:

  • Со временем параметры заряда ухудшаются.
  • Простой транспорта с работающим двигателем способствует разрядке автомобильной аккумуляторной батареи.
  • Некачественный, несвоевременный уход приводит к необратимым процессам. Вышедший из строя аккумулятор невозможно обслужить.

От чего зависит срок эксплуатации аккумуляторной батареи

Изучение факторов, влияющих на период использования аккумуляторов, позволяет поддерживать устройство в работоспособном состоянии.

Уровень заряженности

Частая разрядка аккумулятора автомобиля способствует сокращению времени использования. Мастера рекомендуют постоянно заряжать аккумуляторы автомобильные обслуживаемые, восполнять потери заряда. Но при перемещении по городу достичь такого результата сложно. Ведь мотор периодически запускается и выключается. В этом случае допускается использование сетевого зарядника. Заряжать источник питания с его помощью легко.

Температурный режим

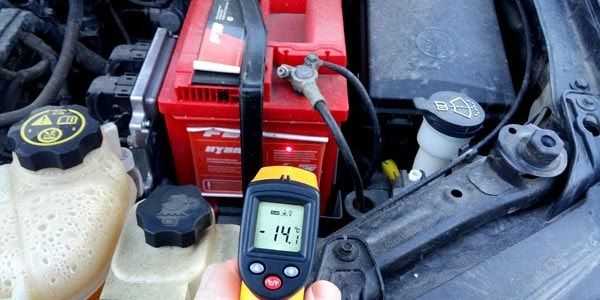

Основное влияние температура оказывает на пусковую мощность. Для получения максимальной емкости необходима температура в 15 градусов. Емкость теряется при снижении заданной температуры.

В зимний период обслуживание аккумуляторных батарей выполняется чаще. Ведь при полном, частичном замерзании аккумулятора качество электролита ухудшается.

Посмотрите видео про обслуживание акб в прохладное время.

Работоспособность бортовой системы

Состояние аккумуляторных батарей автомобилей зависит от состояния электрической сети. Поэтому генератор и регулятор нужно поддерживать в работоспособном состоянии. В противном случае, эксплуатировать акб будет сложно.

Подача чрезмерно высокого напряжения приводит к закипанию, перезарядке. Уровень электролита постепенно снижается. И для его повышения нужно доливать дистиллированную воду.

Коррозийные процессы

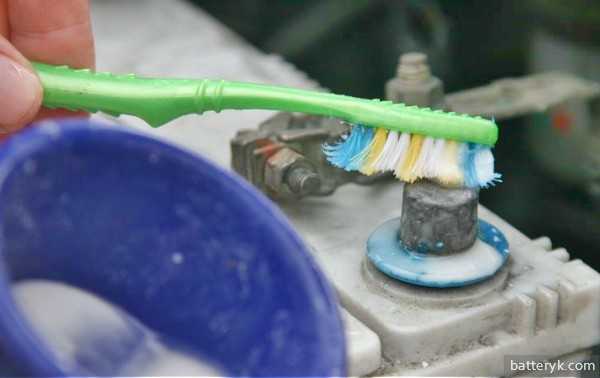

Приостановить коррозийные процессы несложно. Для этого используются добавки, легирующие примеси. Для минимизации вероятности протекания коррозии требуется более качественный электролит. Залейте его при необходимости.

Сульфатация

Ее интенсивность снижается, если зарядка и обслуживание автомобильного аккумулятора выполняется своевременно.

Сульфатация устанавливается при помощи оборудования, исследований.

Частота обслуживания аккумуляторной батареи

Техническое обслуживание подразделено на периодическое и диагностическое. Большинство процессов реализуются в домашних условиях.

Для того чтобы понимать, как правильно обслуживать акб, необходимо изучить все тонкости.

Обслуживание периодическое

  • Эксплуатация сетевой зарядки. Перед зимой зарядка осуществляется ежеквартально, при отрицательной температуре – ежемесячно. Сетевая зарядка применяется при полной разрядке источника питания.
  • Применение нагрузочной вилки для оценки общего состояния.
  • Установление плотности электролитического состава. От этого зависит эксплуатация акб.
  • Вычисление тока утечки. От данной характеристики зависит работоспособность источника питания, состояние электрических узлов.
  • Процесс десульфатации.

Зарядка необслуживаемого аккумулятора автомобиля выполняется по особой схеме.

Диагностика

  • Измерение уровня напряжение после отключения источника от питания.
  • Измерение напряжения при работающем моторе.
  • Оценка состояния аккумуляторной батареи в домашних условиях.

Диагностика, связанная с проверкой характеристик, уровня электролитической жидкости, масла, выполняется регулярно. Такие процессы позволяют поддерживать аккумуляторные батареи в работоспособном состоянии.

Правила обслуживания автомобильной аккумуляторной батареи

Работоспособность автотранспорта зависит от состояния источника питания. Поэтому обслуживание аккумуляторной батареи должно выполняться поэтапно.

Визуальная оценка

Аккумуляторная батарея подвергается осмотру 2–3 раза в месяц, если автотранспорт активно эксплуатируется. С корпуса удаляется соль, масляные пятна и подтеки электролита. Для чистки допускается использование раствора, включающего пищевую соду.

Подтеки электролитического состава способствуют образованию пленки, способствующей проведению тока, быстрому саморазряду. Клеммы, выводы обрабатываются противокоррозионными смесями. Перед обработкой с данных элементов удаляются остатки ржавчины, пыли и загрязнений.

Измерения уровня напряжения

Степень заряженности устанавливается при помощи мультиметра при замкнутой и разомкнутой цепи. При размещении клемм нужно соблюдать полярность. Европейские, отечественные устройства отличаются размещением отрицательных, положительных клемм.

Напряжение полностью заряженного акб составляет 12,6 В. Эксплуатировать, обслуживать аккумулятор, который не полностью заряжен, нельзя. Ведь процесс сульфатации будет протекать стремительнее.

Напряжение измеряется и при включенном двигателе, подключенной печке и бортовой сети. Такой режим подразумевает напряжение в 13–14 В.

Такие замеры необходимы для установления состояния генератора. От его работоспособности зависит зарядка аккумулятора. При чрезмерно низком напряжении заряд полностью восполняться не будет.

Недостаток напряжения способствует стремительному расходу дистиллированной воды. Для того чтобы исправить ситуацию, нужно протестировать и отремонтировать электрику авто.

Электролит

Оценить уровень электролитического состава можно без демонтажа аккумуляторной батареи. Процедура проводится после того, как устройство полностью зарядится.

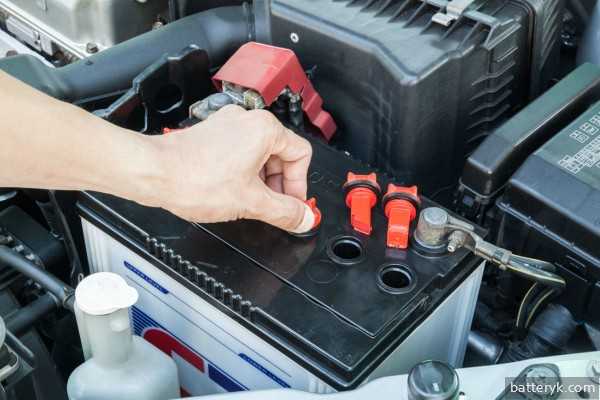

  • Обслуживаемая акб. Для определения уровня электролита предварительно открываются отверстия, сосредоточенные на банках. В отверстие опускается пластиковая трубочка до того момента, пока ее край не коснется пластин. Полученный параметр должен составлять не менее 10 мм. При этом очень важно знать, как долить электролитический состав.
  • Необслуживаемая акб. Для проверки электролита в аккумуляторе используются соответствующие метки. Дополнительную информацию о том, как обслуживать необслуживаемый аккумулятор, можно узнать у мастеров.

Дополнительно оценивается и степень плотности электролита. Для измерений используется ареометр. Для корректировки уровня плотности применяется дистиллированная вода, новый электролит. Перед тем как залить состав, измеряется степень плотности.

Ток утечки

Чрезмерно высокий ток утечки препятствует постоянному восстановлению заряда, способствует быстрой разрядке аккумуляторной батареи. Измерить данный параметр можно с помощью мультиметра. Обслуживание акб после такой проверки упростится.

Зарядка АКБ

Зарядка при постоянном напряжении выполняется ежеквартально. Зимой уход, обслуживание выполняется чаще. Ведь на аккумуляторную батарею воздействует отрицательная температура.

При полной разрядке источника питания требуется внеочередная зарядка. Такие ситуации возникают из-за:

  • Включенных фар.
  • Длительного прослушивания музыки.
  • Продолжительного простоя.

Заряжать аккумуляторную батарею нужно только при постоянном токе.

Оценка состояния АКБ

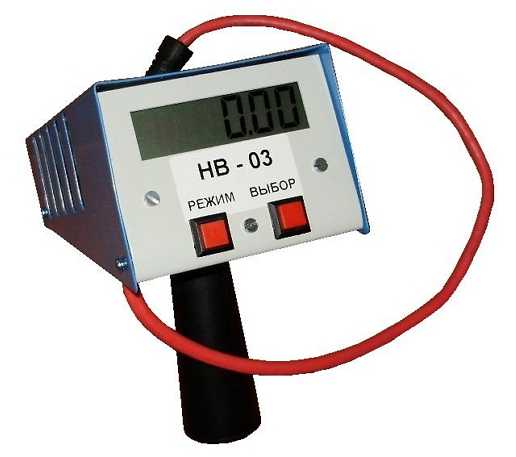

Для этих целей применяется нагрузочная вилка, с помощью которой имитируется максимальная нагрузка при работающем моторе. Подобные мероприятия легко самостоятельно выполнить.

Периодическая тренировка аккумуляторной батареи

Два раза в год возникает потребность в тренировке аккумулятора. Своевременно проведенные тренировочные циклы снижают скорость процесса сульфатации. Но максимальный эффект достигается при минимальных показателях сульфатации. В более запущенных случаях проводятся другие меры.

Правильно проведенная тренировка источника питания позволяет установить реальную емкость.

Как обслуживать необслуживаемые АКБ?

Необслуживаемая аккумуляторная батарея нуждается в уходе. Обслуживание такой акб простое.

  1. Осмотр корпуса. В процессе отслеживается общее состояние, выявляются дефекты, повреждения, подтеки электролитической смеси.
  2. Проверка, ремонт дренажных каналов. Их очищают от загрязнений, пыли.
  3. Визуальный осмотр.
  4. Выявление течи электролитического состава.
  5. Нейтрализация кислотной, щелочной среды.
  6. Обработка вводов, контактов смазкой. Такие действия способствуют продлению срока эксплуатации, предотвращению разрушения.
  7. Тестирование работоспособности клемм. От результатов зависит уровень заряда, получаемый от генератора.

В необслуживаемый аккумулятор заливать электролит необязательно.

Особенности ухода за обслуживаемыми аккумуляторными батареями

Техническое обслуживание включает такие процедуры:

  • Оценка степени надежности крепления. В случае необходимости болты, гайки фиксируются.
  • Клеммы, зажимы очищаются от окислов, ржавчины. Для предотвращения образования коррозии детали обрабатываются смазками.
  • Визуальная и инструментальная проверка уровня электролитического состава. Для проверки используются подручные средства, специальные трубки. При снижении уровня электролита банки заполняются дистиллированной водой, подготовленным электролитом. Приобрести их можно в магазинах.
  • Установление плотности электролита. От этого показателя зависит и уровень заряда. Чрезмерно низкие показатели свидетельствуют о плохом заряде.
  • Проверка работоспособности аккумулятора при помощи нагрузочной вилки.

Заливку электролита выполняют только при наличии подтеков. Данная процедура включает ряд процессов. От правильности их выполнения зависит работоспособность бортовой системы, основных узлов и авто.

Меры безопасности

Обслуживание аккумуляторных автомобильных батарей выполняется в соответствии с некоторыми рекомендациями, мерами безопасности:

  • Перед проведением работ подготавливаются очки, перчатки из прочного материала.
  • Все мероприятия проводятся в помещениях, оснащенных вентиляционными системами, коммуникациями.
  • При работе с кислотами, щелочами требуется соблюдение мер.
  • Располагать аккумуляторные батареи нужно на чистую и сухую поверхность.
  • Контакт кожи и электролитического состава нужно исключить.

От работоспособности аккумулятора зависит функционирование всех механизмов, систем автотранспортного средства. Вырабатываемая источником питания энергия используется для запуска мотора, подпитки электронных узлов и бортовой сети.

Исключить стремительный выход из строя акб несложно. Для этого требуется обслуживание источника питания.

Видео на тему обслуживания акб



akbzona.ru

Техническое обслуживание аккумуляторных батарей

Техническое обслуживание аккумуляторных батарей

При ТО - 1 проверяют крепление батарей и подтягивают гайки прижимного устройства, удаляют окись с выводов батареи и наконечников проводов, протирают насухо поверхность батарей и убеждаются в отсутствии трещин и подтекании электролита, выворачивают пробки и прочищают вентиляционные отверстия, проверяют уровень электролита в каждом аккумуляторе и при надобности доливают дистилированную воду.

При ТО - 2 проверяют степень заряженности аккумуляторов по плотности электролита. Батареи, разряженные летом на 50%, а зимой на 25% и более, подлежат отправке на зарядную станцию.

Для контроля за состоянием батареи пользуются нагрузочной вилкой, мерной трубкой, ареометром (рис. 67).

Рис. 67. Определение технического состояния аккумуляторной батареи: а - определение плотности электролита с помощью ареометра; б -замер напряжения аккумулятора нагрузочной вилкой; в - проверка уровня электролита трубой; 1 - трубка; 2 - стеклянный цилиндр: 3 - резиновая груша: 4 - поплавок: 5 - шкала поплавка: 6 - вольтметр: 7 - защитный кожух нагрузочной вилки.

Ареометром определяют плотность электролита, по плотности судят о степени разряженности аккумуляторных батарей. Понижение плотности на 0,01 г/см против нормы соответствует разряду аккумулятора на 6%.

Нагрузочной вилкой измеряют напряжение аккумулятора под наг­рузкой, примерно равной стартерному режиму, Если напряжение в ак­кумуляторе менее 2в, то в нем имеется замыкание пластин, Если в течении 5 сек. напряжение, показываемое нагрузочной вилкой, остается постоянным, такой аккумулятор считается, исправным.

Мерной трубкой определяют уровень электролита в аккумуляторе, который должен быть на 10... 15мм выше предохранительного щитка или на уровне нижнего торца тубуса горловины.

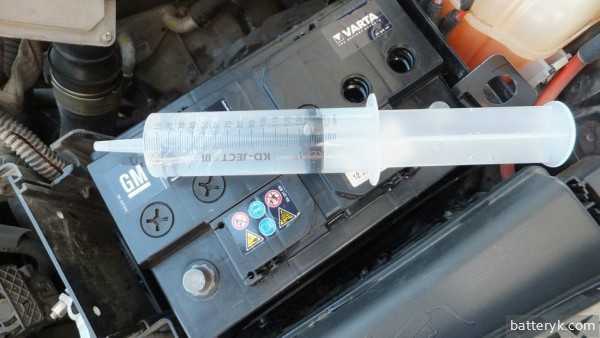

Для восстановления уровня электролита в аккумуляторе заливают только дистиллированную воду, электролит можно доливать в том случае, если есть явные признаки его утечки.

При приведении в рабочее состояние новых сухо заряженных бата­рей в них доливают приготовленный, электролит, до нормального уровня и не ранее чем через 20 минут и не позднее чем через 2 часа после заливки проверяют его плотность и уровень. Если плотность электролита понизится не более чем па 0,03г/см по сравнению с плотностью заливаемого электролита, то батарею можно устанавливать на автомобиль без подзарядки, Если плотность понизится более чем на 0,03 г/см , то батарею следует зарядить.

Заряд аккумуляторных батарей ведется током, равным 0,1 от его номинальной, емкости (для батареи 6СТ-190ТР - ток 19А) до обильного выделения газа во всех аккумуляторах и до стабильного напряжения и плотности в течении 2ч. При зарядке батареи температура не должна повышаться более 45° С. По окончании заряда корректировку плотности проводят дистиллированной водой или серной кислотой плотностью - 1,4 г\см3 После корректировки плотности, продолжают заряд в течения 30 минут для полного перемешивания электролита.

При работе с электролитом следует соблюдать меры безопасности. для приготовления электролита используют термостойкую посуду (стеклянную, керамическую, эбонитовую). Кислоту заливают тонкой струйкой в воду. Попадание кислоты на кожу вызывает сильные ожоги и разрушает одежду. При попадании кислоты на кожу нужно быстро вытереть этот участок тела и промыть сильной струей воды.

Устройство аккумуляторных батарей < Пред.   След. > Неисправности аккумуляторных батарей

xn----7sbfkccucpkracijq8iofobm.xn--p1ai

какие параметры аккумуляторных батарей нужно проверять и как это сделать?

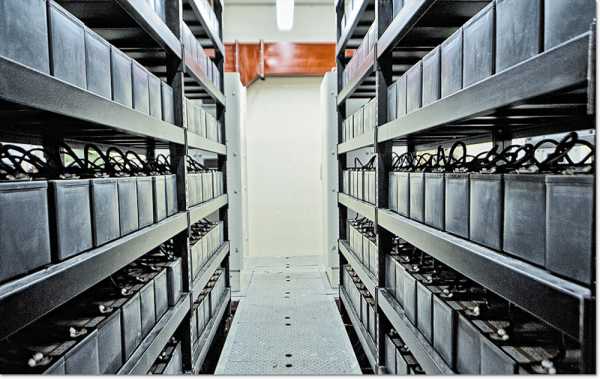

При использовании аккумуляторных батарей на любых объектах, особенно в системах бесперебойного питания, за их состоянием нужно следить и регулярно проводить проверки. В этом материале мы рассмотрим основные параметры АКБ, а также рассмотрим, какими приборами и как можно провести их контроль и проверку!

Основная задача при проверке состояния любой аккумуляторной батареи – выяснить, обладает ли она достаточной емкостью, может ли обеспечить заявленные производителем характеристики в течение необходимого времени. Однако непосредственно средствами измерения определяются только несколько основных параметров – напряжение, сила тока. В обслуживаемых аккумуляторах можно также замерить плотность электролита. Измерения можно проводить неоднократно, фиксируя изменение значений с течением времени. Все остальные параметры и характеристики не измеряются напрямую, а выводятся по разработанной изготовителем методике, причем она зависит и от типа АКБ, и от рекомендаций производителя, и от вида подключенной нагрузки. При этом необходимо учитывать, что многие зависимости, характеризующие работу АКБ, носят нелинейный характер. Могут сказываться и другие факторы, например, влияние температуры.

При выполнении краткосрочных измерений при использовании даже самых совершенных методик тестирование носит не точный количественный, а качественный характер. Единственный достоверный способ измерения емкости АКБ – его полная разрядка в течение многих часов с тщательной фиксацией параметров в ходе всего процесса. Но использовать столь продолжительную процедуру на практике можно далеко не всегда, особенно если батарей много. Тем не менее, и краткосрочных оценочных измерений достаточно для того, чтобы отличить работоспособный аккумулятор от изношенного, утратившего емкость, и вовремя произвести замену АКБ.

Способы проверки АКБ

1. Подключение нагрузки

К АКБ на некоторое время подключается рабочая или второстепенная нагрузка той или иной величины. Вольтметром или мультиметром измеряется падение напряжения. Если процедура выполняется несколько раз, между измерениями выжидается определенное время, чтобы батарея восстановилась. Полученные данные сопоставляются с параметрами, заявленными производителем АКБ для данного типа батареи и данной величины нагрузки.

2. Измерения при помощи нагрузочной вилки

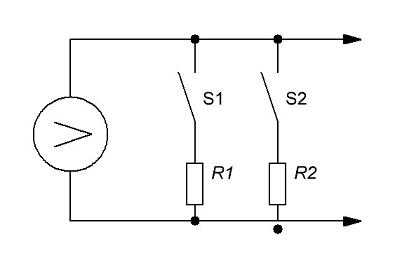

Строение простейшей нагрузочной вилки показано на схеме:

Устройство оснащено вольтметром, параллельно которому установлен большой по мощности нагрузочный резистор, и имеет два щупа. В старых моделях вольтметры аналоговые; новые модели, как правило, оснащены ЖК-дисплеем и цифровым вольтметром. Существуют нагрузочные вилки с усложненной схемой, использующие несколько нагрузочных спиралей (сменных сопротивлений), рассчитанные на разные диапазоны измерения напряжений, предназначенные для тестирования кислотных либо щелочных аккумуляторов. Есть даже вилки, которыми тестируют отдельные банки аккумуляторов. В состав продвинутых устройств помимо вольтметра может входить амперметр.

Получаемые при измерениях данные также необходимо сопоставлять с параметрами, заявленными производителями для данного типа батарей и данного сопротивления.

3. Измерения при помощи специальных устройств, тестеров анализаторов АКБ

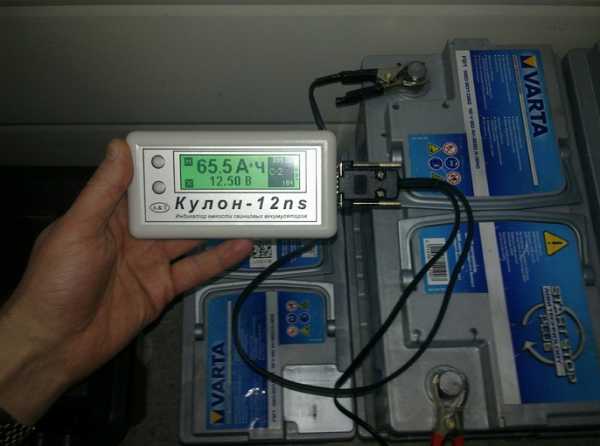

Приборы Кулон

Принципиальным развитием идеи нагрузочной вилки можно считать семейство цифровых приборов-тестеров Кулон (Кулон-12/6f, Кулон-12m, Кулон-12n и другие) для проверки состояния свинцовых кислотных аккумуляторов, а также другие подобные устройства. Они позволяют проводить быстрые замеры напряжения, приближенно определять емкость АКБ без контрольного разряда и сохранять в памяти несколько сотен, а иногда и тысяч измерений.

Приборы Кулон питаются от аккумулятора, на котором проводятся измерения. Входящие в комплект провода с разъемами «крокодил» имеют части, изолированные друг от друга, что обеспечивает четырехзажимное подключение к аккумулятору и устраняет влияние на показания прибора сопротивления в точках подключения зажимов. По заявлению разработчика, прибор анализирует отклик аккумулятора на тестовый сигнал специальной формы, при этом измеряемый параметр примерно пропорционален площади активной поверхности пластин аккумулятора и, таким образом, характеризует его емкость. Фактически, точность показаний зависит от достоверности методики, разработанной производителем.

Емкость аккумулятора – электрический заряд, отдаваемый полностью заряженным аккумулятором – измеряется в ампер-часах и представляет собой произведение тока разряда на время. Для точного определения емкости необходимо произвести разряд батареи (процесс длительный, многочасовой), постоянно фиксируя величину заряда, отдаваемого батареей. При этом относительная емкость АКБ в зависимости от времени изменяется нелинейно. Например, для аккумуляторной батареи типа LCL-12V33AP относительная емкость меняется со временем следующим образом:

Время разряда, часы Относительная емкость, %
0,1 37
1,3 48
0,7 53
1,9 76
4,2 84
9,2 92
20 100

Прибор Кулон при помощи быстрого измерения ориентировочно определяет емкость полностью заряженного аккумулятора. Он не предназначен для оценки степени заряженности АКБ, все измерения необходимо проводить на полностью заряженной батарее. Устройство кратковременно подает тестовый сигнал, регистрирует отклик от батареи и через несколько секунд выдает ориентировочную емкость АКБ в ампер-часах. Одновременно на экран выводится измеренное напряжение. Полученные значения можно сохранять в памяти прибора.

Производитель подчеркивает, что устройство не является прецизионным измерителем, но позволяет оценочно определять емкость свинцовой кислотной батареи, особенно если пользователь самостоятельно откалибровал прибор при помощи аккумулятора такого же типа, что и тестируемый, но с известной емкостью. Процедура калибровки подробно изложена в инструкции к прибору.

Тестеры PITE

Следующая разновидность устройств для тестирования АКБ – тестеры PITE: модель PITE 3915 для измерения внутреннего сопротивления и модель PITE 3918 для оценки проводимости батарей.

Управление осуществляется при помощи цветного сенсорного экрана, но основные управляющие кнопки вынесены на клавиатуру в нижней части корпуса. Прибором можно тестировать батареи емкостью от 5 до 6000 А·ч, с элементами аккумулятора 1.2 В, 2 В, 6 В и 12 В. Диапазон измерения напряжения – от 0.000 В до 16 В, сопротивления – от 0.00 до 100 мОм. Прибор позволяет задать тип проверяемых батарей, выполнить измерение напряжения и сопротивления (модель 3915) или напряжения и проводимости (модель 3918), и на их основании судить о том, соответствует емкость батареи заявленной производителем или нет. При этом параметр Capacity (емкость батареи) выводится в процентах.

Интерфейс прибора позволяет проводить как одиночные измерения, так и последовательные (до 254 измерений в каждой последовательности, совокупное количество результатов более 3000), что удобно при проверке большого количества однотипных АКБ (в последнем случае результаты сохраняются автоматически, помимо данных в них фиксируется также порядковый номер измерения). В зависимости от настроек прибор может использовать для выдачи результата (статуса Good, Pass, Warning или Failed) собственные критерии либо значения, заданные пользователем. Результаты тестирования через порт USB могут быть перенесены на компьютер для просмотра и последующей подготовки отчетов.

Анализаторы Fluke

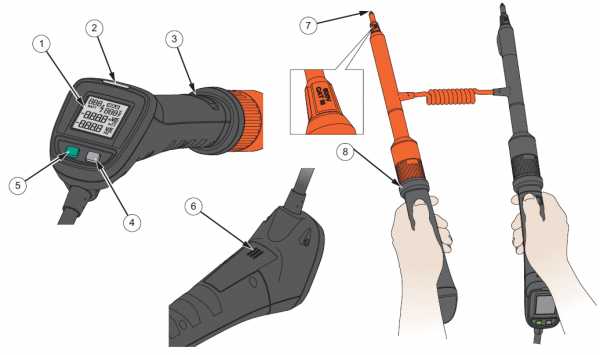

Более глубокое развитие той же идеи – приборы Fluke Battery Analyzer серии 500 (BT 510, BT 520, BT 521), которые позволяют измерять и сохранять в памяти напряжение, внутреннее сопротивление стационарной батареи, температуру минусовой клеммы, напряжение при разрядке. При наличии дополнительных аксессуаров можно измерять и сохранять в памяти и другие параметры. Тесты можно проводить как в режиме отдельных измерений, так и в последовательном режиме; используя настраиваемые профили. Есть возможность задать пороговые значения для различных параметров. Встроенный порт USB позволяет передавать собранные записи (до 999 записей каждого типа) на компьютер для подготовки отчетов с помощью программного обеспечения Analyze Software, входящего в комплект поставки.

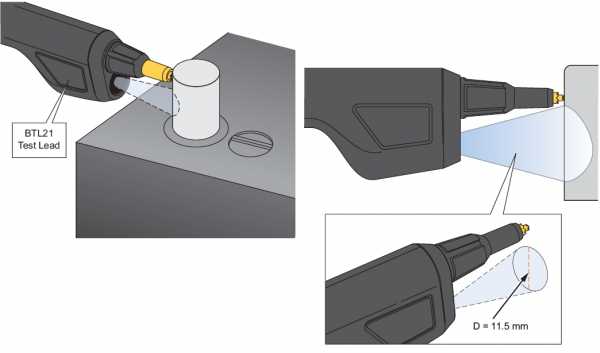

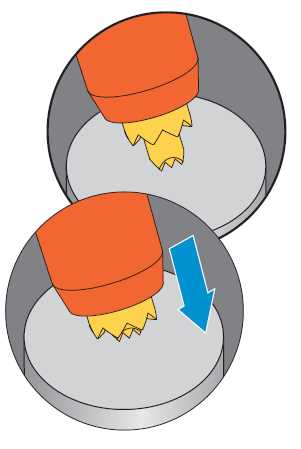

Щупы прибора имеют специальную конструкцию: внутренний подпружиненный контакт предназначен для измерения тока, внешний – для измерения напряжения. Если на щуп надавить, внутренний наконечник смещается внутрь таким образом, что оба контакта каждого щупа касаются поверхности одновременно. В результате одни и те же щупы позволяют организовать как 2-проводное, так и 4-проводное подключение к полюсам батареи (последнее необходимо для измерения Кельвина).

  • Прибор позволяет измерять следующие параметры:

  • Внутреннее сопротивление батареи (измерение занимает менее 3 с).

  • Напряжение батареи (производится одновременно с измерением внутреннего сопротивления)

  • Температура минусовой клеммы (рядом с черным наконечником на щупе BTL21 Interactive Test Probe предусмотрен ИК-датчик)

  • Напряжение при разрядке (определяется несколько раз в ходе разрядки или во время теста на нагрузку)

Также возможно измерение пульсирующего напряжения, измерение переменного и постоянного тока (при наличии токовых клещей и адаптера), выполнение функций мультиметра. С анализаторами Fluke можно использовать интерактивный тестовый щуп BTL21 Interactive Test Probe со встроенным датчиком температуры. С приборами совместимо большое разнообразие дополнительных аксессуаров (токовые клещи, удлинители разного размера, съемный фонарик и т. п.).







Хотя прибор обладает богатым функционалом, ключевым этапом в определении состояния АКБ остается сопоставление измеренных показателей с расчетными или заданными изготовителем для данного конкретного типа батарей. Устройства Fluke Battery Analyzer серии 500 удобны для массовой инспекции состояния батарей. Последовательный режим и система профилей позволяют выполнять необходимые измерения одно за другим, результаты запоминаются прибором и хранятся в упорядоченной форме, последовательно пронумерованные и разбитые на группы. Но прибор не имеет функции прямого или косвенного измерения емкости АКБ в ампер-часах – хотя бы потому, что для батарей разного типа на сегодняшний день вряд ли возможно разработать единую точную методику такого определения.

Все перечисленные выше устройства, хоть и отличаются друг от друга по размеру, относятся к классу портативных. В отдельную группу можно выделить стационарные комплексы для проверки АКБ, которые могут проводить быстрые испытания с определением внутреннего сопротивления, контролировать все параметры, включая активную и реактивную составляющие сопротивления, управлять процессом разряда/заряда и т. п. Подобные комплексы адресованы скорее исследовательским лабораториям, промышленным производителям АКБ и разработчикам нового оборудования, чем конечным пользователям.

Анализаторы Vencon

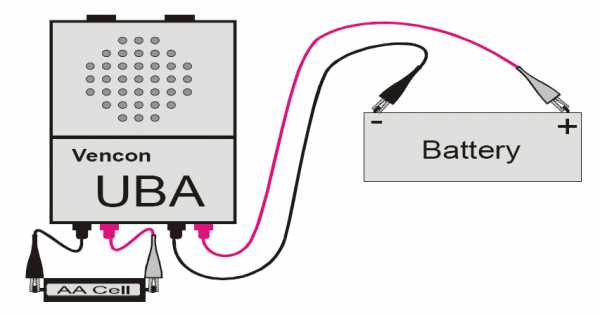

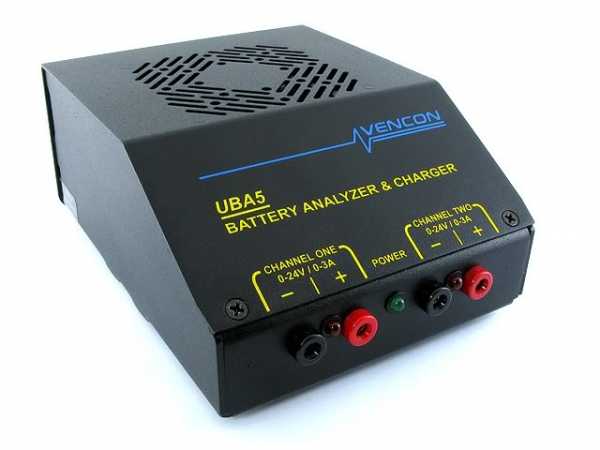

Промежуточное положение занимает анализатор Vencon UBA5, предназначенный для работы с аккумуляторными батареями, используемыми в портативных средствах связи (мобильных телефонах, носимых радиостанциях, разнообразных гаджетах и т. п.), портативных инструментах и других устройствах напряжением до 18.5 В, емкостью от 10 мА·ч до 100 А·ч. Анализатор Vencon UBA5 совмещен с зарядным устройством и может использоваться в ремонтных мастерских, центрах обслуживания компьютерной техники, мобильной электроники и других устройств.

Прибор предназначен для различных типов АКБ (никель-кадмиевых, никель-металл-гидридных, литий-ионных, литий-полимерных, свинцовых кислотных и др.), позволяет задавать токи зарядки и разрядки, изменять алгоритмы работы устройства, тестировать емкость батарей при помощи однократных и многократных измерений, сохранять результаты измерений в памяти и выводить их через порт USB, готовить графические отчеты при помощи программного обеспечения.

Характерная особенность устройства – два измерительных канала (по 2 измерительных провода каждый), причем для проведения различных измерений их можно комбинировать, в том числе и от нескольких устройств UBA5. Дополнительно могут заказываться датчики температуры.


Прибор способен генерировать зарядный ток до 2А на каждом канале, ток нагрузки – до 3А (45 Вт) на каждом канале (в комплект входит адаптер питания). Более точные характеристики зависят от конкретной модели устройства – в серию UBA5 входит 5 различных моделей приборов.


В данном типе прибора, как и во всех описанных ранее, ключевым для определения состояния батареи является сопоставление измеренных показателей с параметрами, заявленными производителями АКБ.

4. Полная разрядка/зарядка

На сегодняшний день полная разрядка и зарядка – это единственный прямой и максимально достоверный способ определения емкости АКБ. Специализированные устройства контроля разряда/заряда батареи (УКРЗ) позволяют выполнить глубокую разрядку и последующую полную зарядку батареи с постоянным контролем емкости. Однако эта процедура занимает очень много времени: 15-17-20-24 часа, иногда и более суток, в зависимости от емкости и текущего состояния батареи. Хотя метод дает наиболее точные результаты, из-за временных затрат его применение ограничено.

5. Измерение плотности электролита

В обслуживаемых аккумуляторах для определения их состояния можно измерять плотность электролита, поскольку между этим параметром и емкостью АКБ существует непосредственная зависимость. Плотность электролита может меняться в силу разных причин, которые вдобавок взаимосвязаны (частый глубокий разряд батареи, сульфатация, неоптимальная плотность электролита, испарение и утечка раствора и т. д.). Аккумулятор начинает быстрее разряжаться, отдает меньше заряд. При этом необходимо понимать, что плотность электролита даже в исправном аккумуляторе, находящемся в идеальном состоянии – не константа, она меняется с температурой и степенью зарядки аккумулятора. Более того, для разных регионов рекомендованная плотность электролита отличается в зависимости от типовых климатических условий.

Результаты измерения плотности ареометром можно сопоставить со следующей диаграммой для кислотных аккумуляторов.

В зависимости от того, больше или меньше плотность электролита, чем требуемая (а для батареи вредно отклонение и в ту, и в другую сторону), можно частично или полностью заменить электролит, залить дистиллированную воду или раствор необходимой концентрации, обязательно обеспечив перемешивание. Как и при использовании всех ранее описанных способов проверки состояния АКБ ключевым является сопоставление измеренных значений с рекомендациями производителя батареи и следование всем предусмотренным процедурам обслуживания.

Выводы

Каждый способ определения текущего состояния аккумуляторной батареи имеет свои преимущества и недостатки. Каким из них пользоваться – зависит от ваших задач и возможностей. Сориентироваться вам поможет эта сводная таблица.

Способ определения состояния АКБ Преимущества Недостатки
Подкл ючение нагрузки Достаточно реалистичные результаты без использования специализированного оборудования Времязатратность при многократных измерениях Измеренные параметры документируются вручную
Нагрузочная вилка, специализированные анализаторы и тестеры

Портативность устройств

Простота использования

Быстрое проведение измерений, особенно многократных

Некоторые модели способны проводить измерения без выведения АКБ из режима эксплуатации

Специализированные модели позволяют сохранять результаты и переносить их на компьютер для подготовки отчетов

Часть параметров АКБ определяется по косвенным методикам Оценочная точность измерений
Полный разряд/заряд Единственный достоверный способ оценки емкости АКБ Очень продолжительная процедура – многие часы, иногда сутки
Измерение плотности электролита ρ Непосредственное определение состояния батареи по концентрации электролита Способ применяется только для обслуживаемых батарей


Материал подготовлен
техническими специалистами компании “СвязКомплект”.

skomplekt.com

Обслуживание аккумулятора автомобиля своими руками

От чего зависит срок эксплуатации аккумуляторной батареи

Существует несколько факторов, влияющих на работоспособность АКБ. Проводя самостоятельно регламентные работы, необходимо обращать внимание на каждый из них.

Уровень заряженности

Нормой для аккумулятора является заряженное состояние. Во время запуска двигателя расходуется часть электроэнергии, в дальнейшем восполняемая с помощью подзарядки от генератора. Городской режим с частыми пробками и остановками, использование большого количества приборов не обеспечивают полное восстановление зарядки. Частая и долговременная разрядка АКБ приводит к сокращению срока службы, поэтому следует периодически подзаряжать батарею с помощью зарядного устройства.

Справка! При длительном хранении автомобиля подключенная АКБ частично или полностью разряжается.

Температурный режим

При низких температурах плотность электролита понижается. В разряженном аккумуляторе это приводит к замерзанию жидкости и повреждению корпуса батареи. Высокие температуры увеличивают скорость испарения электролита. При пониженном уровне жидкости свинцовые пластины оголяются и подвергаются коррозии.
Допустимая степень разряженности аккумулятора зимой составляет 25%, летом — 50%. Несоблюдение этих норм приводит к быстрому выходу батареи из строя.

Справка! Идеальная температура эксплуатации аккумулятора — 15-20°C. Понижение на 1°C уменьшает емкость батареи на 1 А-ч.

Работоспособность бортовой системы

Исправность генератора и регулятора напряжения существенно влияют на степень зарядки и состояние батареи. Превышение нагрузки в бортовой сети приводит к перезарядке АКБ, закипанию и испарению электролита, износу электродов. При пониженном напряжении батарея всегда находится в разряженном состоянии.

Коррозийные процессы

Коррозия — постоянное явление в каждом аккумуляторе. Для ее понижения применяются легирующие добавки. Чтобы увеличить срок службы АКБ, рекомендуется доливать качественные жидкости.

Справка! Дистиллированную воду нужно приобретать в аптечных пунктах. Некоторые автомагазины торгуют обычной водопроводной водой.

Сульфатация

Как и коррозия, этот процесс неизбежен. Со временем на пластинах скапливается сульфат свинца, что влечет за собой увеличение плотности и температуры раствора серной кислоты. Своевременное обслуживание аккумулятора автомобиля своими руками существенно снижает интенсивность процесса.

Частота обслуживания

Технический уход за аккумулятором делится на периодическое устранение мелких неполадок и диагностику. Можно проводить обслуживание необслуживаемого аккумулятора автомобиля своими руками или доверить специалистам СТО. Диагностировать батарею желательно самостоятельно. Таким образом можно контролировать ее состояние.

Диагностика

Эту процедуру рекомендуется проводить регулярно и совмещать с контролем уровня масла в двигателе, доливкой технических жидкостей, проверкой давления в шинах.
При диагностике проводят следующие работы:

  • внешний осмотр на наличие повреждений, грязи, окислов;
  • замер напряжения на выводах батареи, отключенной от бортовой сети;
  • замер напряжения на выводах подключенной к сети АКБ при работающем двигателе;
  • контроль уровня электролита.

Периодическое обслуживание

Проводится по мере необходимости и состоит из нескольких этапов:

  • проверка надежности крепления;
  • чистка проводов и клем от грязи и окислов;
  • замер и корректирование уровня и плотности электролита;
  • зарядка батарей при помощи зарядного устройства;
  • тестирование нагрузочной вилкой;
  • контроль утечки тока;
  • десульфация.

Правила обслуживания АКБ

Работа автомобиля напрямую зависит от состояния АКБ. Для этого следует неукоснительно соблюдать все этапы обслуживания аккумуляторной батареи.

Визуальный осмотр

Осмотр проводят не реже 2 раз в месяц. Если при диагностике обнаружена соль на корпусе или потеки электролита, их удаляют, используя щелочные растворы. Допустимо также применять для чистки пищевую соду. Она нейтрализует кислоту, удаляет грязь и пыль с корпуса.
Множественные потеки электролита могут быть спровоцированы микроповреждениями корпуса батареи. При отсутствии регулярной очистки и ремонта это приведет к саморазрядке аккумулятора и его поломке.

Измерение уровня заряда

Проводится с помощью мультиметра или вольтметра. Для этого от выводов АКБ отсоединяют клеммы бортовой системы автомобиля, на их место подключают датчики прибора. Приемлемым уровнем напряжения принято считать 12,6-12,9 В. Если показания прибора ниже стандарта, аккумулятор нуждается в зарядке от сети. Для проверки напряжения в бортовой сети клеммы соединяют, запускают двигатель, включают несколько электроприборов. Показатель напряжения должен быть 13-14,4 В.

Важно! Европейские приборы для измерения напряжения отличаются от Российских расположением клемм.

Проверка уровня и плотности электролита

На многих современных моделях на корпусе размещены панели, на которых отображается информация о плотности и уровне электролита. Если подобная функция отсутствует, можно произвести замеры самостоятельно.
Для этого не требуется демонтаж батареи. Снимают крышки с отверстий расположенных на банках и погружают в них прозрачную трубку из стекла или пластика. Когда она коснется пластин, ее вынимают и оценивают высоту оставшегося следа. В идеале он должен быть не менее 10 мм.

Справка! Замеры проводятся при полностью заряженном аккумуляторе и температуре не ниже 25 градусов.

Для измерения плотности электролита используют ареометр или денсиметр. Кончик прибора погружают в жидкость, следя, чтобы он не касался стенок батареи, после чего считывают показания.
Нормой принято считать результаты 1, 27-1, 29 гр/куб.см. Если результат неудовлетворительный, его корректируют, заливая в АКБ дистиллированную воду или электролит.

Измерение тока утечки

Проводят так же, как и заряд аккумулятора. Различие операций в том, что мультиметр выставляют в режим замера тока.
Утечка тока будет способствовать быстрой разрядке батареи и не даст ей полностью восстановить заряд. При обнаружении проблемы, необходимо выяснить причины утечки и устранить их.

Зарядка АКБ

В условиях регулярной эксплуатации зарядка батареи происходит от генератора. При использовании сетевого зарядного устройства речь идет о подзарядке. Такая процедура должна проводиться не реже 1 раза в 3 месяца. Внеплановая зарядка осуществляется, если батарея полностью разряжена. Такую ситуацию могут спровоцировать: длительное нахождение авто в гараже без движения, включенный дальний свет и музыкальный проигрыватель.
Проводят зарядку в режиме бесперебойного напряжения.

Справка! В зимний период, когда аккумулятор находится под постоянным воздействием низких температур, понадобится более частая зарядка.

Проверка состояния АКБ нагрузочной вилкой

Этот прибор дает нагрузку на аккумулятор, имитирующую ту, которая возникает при запуске двигателя. В нормальном рабочем состоянии напряжение не должно падать более 5 секунд.

Периодическая тренировка аккумуляторной батареи

Существует несколько действенных методик для тренировки АКБ. Они же используются для восстановления батарей, неиспользуемых в течении длительного времени.
Длительный заряд малыми токами проводят для батарей с небольшой сульфатацией. Для этого подключают заряд током нормальной величины до появления газов. Далее прерывают процедуру на 30 минут. После этого подключают заряд, уменьшив значение тока на 1%. Снова перерыв на 30 минут. Повторяют весь цикл 3-4 раза.
Глубокий заряд малыми токами применяют для аккумуляторов с наличием застарелой сульфатации. Метод основан на чередовании коротких циклов заряда токами стандартной величины с длительным зарядом малыми токами.
Заряд циклическими токами используют для увеличения срока службы аккумулятора. При этом подключают заряд малыми токами, после чего начинают разряжать аккумулятор и снова подключают заряд.
Метод постоянного напряжения основан на снижении силы тока. Для этого изначально устанавливают максимально возможную силу заряда, постепенно снижая ее до минимума.

Особенности ухода за АКБ

Для регулярно эксплуатируемых аккумуляторов важно своевременное и грамотное техническое обслуживание. Оно состоит из нескольких процедур.

  • Проверяется надежность креплений. При необходимости подтягиваются ослабленные болты и гайки.
  • Клеммы регулярно очищаются от окиси и обрабатываются смазкой.
  • При наличии подтеков электролита выравнивают плотность и уровень кислоты.
  • Обязательно регулярное проведения тестирований.

Обслуживание необслуживаемого аккумулятора автомобиля проще, чем обслуживаемого, и не составит проблем при регламентных работах.

Меры безопасности

  1. Все манипуляции с электролитом проводят в защитных перчатках и очках. Раствор серной кислоты при попадании на кожу или слизистые оболочки оставляет тяжелые химические ожоги.
  2. Все работы с аккумулятором проводятся только в хорошо вентилируемом помещении.
  3. Недопустимо использовать открытый огонь вблизи батареи.

Работы по обслуживанию АКБ можно провести самостоятельно, но только при наличии специализированных знаний и должной подготовки. В противном случае можно повредить батарею неумелыми действиями и тем самым нанести урон работе автомобиля.

jrepair.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
