Как проверить заряд аккумулятора автомобиля в домашних условиях

Аккумулятор выполняет важную роль в автомобиле. При повороте ключа зажигания он посылает ток на стартер. С его помощью происходит запуск двигателя. Если он разряжен завести машину не получится.

Поэтому, чтобы не возникли проблемы с запуском, особенно это важно в зимний период, необходимо периодически следить за емокстью аккумуляторной батареи. Т.к. с наступлением зимы многие автовладельцы сталкиваются с этим. Связано это с тем, что отрицательная температура оказывает плохое влияние на электролит. О том, как проверить заряд аккумулятора автомобиля в домашних условиях рассмотрим ниже.

Содержание статьи

Как правильно проверить аккумулятор автомобиля на работоспособность

Как проверить автомобильный аккумулятор?

Напряжение полностью заряженной батери автомобиля должно быть не менее 12,6 вольта. Если напряжение менее 12 вольт, степень ее заряженности упала больше чем на 50 %, то его необходимо срочно зарядить!

Нельзя допускать глубоких разрядов АКБ, это ведет, повторюсь еще раз, к сульфатации пластин. Напряжение на аккумуляторной батареи величиной меньше 11,6 в означает, что она разряжена на 100 %.

Способы проверки состояния акб автомобиля:

Каждый из данных способов имеет свои тонкости и нюансы. Теперь подробнее разберем как проверить своими руками аккумулятор автомобиля на работоспособность.
[banner title=’Диагностика АКБ’ img=’/wp-content/uploads/2018/08/zaryad_akymyl.jpg’]Глубокие разряды АКБ недопустимы. Чтобы не сомневаться, что батарея вашего автомобиля полностью заряжена и проблем с запуском двигателя не возникнет, запишитесь на диагностику в техцентр «Анкар»! Наши мастера проверят емкость и состояние аккумулятора и в случае необходимости зарядят его.[/banner]

Как проверить заряд аккумулятора автомобиля по индикатору

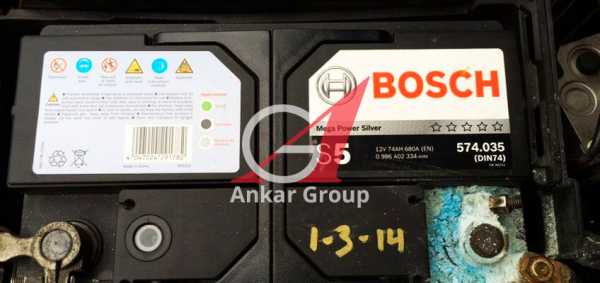

В настоящее время многие АКБ оснащены встроенным индикатором, обозначающий его текущее состояние. Первыми применять в производстве АКБ стали в Японии.

На крышке аккумуляторной батареи имеется специальное окошко. Это и есть индикатор заряда аккумулятора автомобиля. Его еще называют гидрометром. Обычно имеет зеленый цвет, говорит о том, что он полностью заражен. По мере разряда цвет изменяется. Если же белый или серый цвет – это сигнал о том, что часть емкости потеряно. Значит необходимо зарядить. Если же цвет черный – это значит, что он полностью разряжен и требуется замена.

Принцип его действия в следующем:

  • По мере увеличения уровня заряда автомобильной батареи повышается плотность электролита. Что в свою очередь приводит к тому, что поплавок, в виде зеленого шарика, поднимается по трубке, и становится виден в специальном окошке. Поплавок всплывает когда заряд АКБ составляет 66% и выше.
  • Если же поплавок не всплывает, значит состояние автомобильной батареи ниже нормы. Как отмечалось, окошко будет черного цвета, но в некоторых предусмотрен еще один шарик красного цвета, который будет всплывать при низком заряде аккумулятора.
  • При пониженном уровне электролита в батарее (частичной потере емкости) через глазок будет виден сам электролит. В такой ситуации необходимо долить дистиллированную воду и подзарядить его.

Как проверить аккумулятор при покупке в магазине или с рук? Определить исправность автомобильной батареи можно и по индикатору – достаточно простой и легкий способ.

Однако, стоит помнить, что индикатор дает возможность выполнить предварительную оценку степень заряженности, но никак не точную. И в полной мере полагаться на его показания не следует, есть более точные методы. К тому же, такая проверка возможна не со всеми АКБ, некоторые данным окошком не оснащены. Поэтому важно быть в курсе и других методов.

Как проверить заряд автомобильного аккумулятора мультиметром

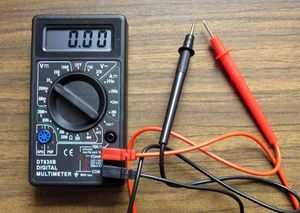

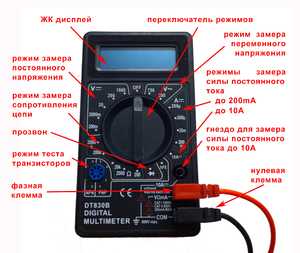

Мультиметр – специальный прибор, который используется для измерения напряжения в сети. Важный инструмент, который обязан быть у любого водителя. Цена прибора не велика. Мы советуем пользоваться теми, которые оснащены электронным табло.

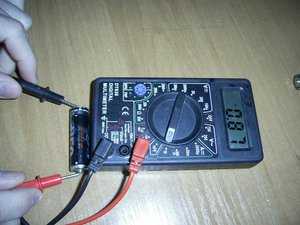

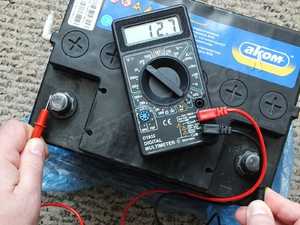

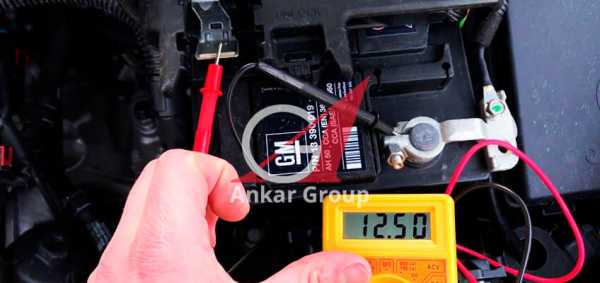

Как правильно проверить заряд аккумулятора автомобиля при помощи мультиметра?

Для этого выполните следующие действия:

  1. Подключаете провода мультиметра.
  2. Выставляется мультиметр в режим замера напряжения и устанавливаете на 20 Вольт.
  3. Металлическими щупы проводов прикладываются к клеммам АКБ. (Красный щуп к плюсовой клемме, черный к минусовой).
  4. Смотрите показания.

Очень важно! При проверке заряда аккумулятора тестером зажигание автомобиля должно быть выключено!

Степень заряженностиПоказания мультиметра
АКБ заряженаБольше 12.7 Вольт
Разряжен на половинуОт 12.1 до 12.5 Вольт
Глубокий разрядМеньше 11.7 Вольт

Таким образом, если напряжение на мультиметре меньше 12.7 Вольт, то он не полностью заряжен. При напряжении меньше 11.7 Вольт необходимо его срочно зарядить, т.к. он не сможет завести двигатель машины.

К сожалению, проверка заряда автомобильного аккумулятора при помощи мультиметра не дает таких точных значений, как нагрузочная вилка, но немного все же сориентировать может.

Также смотрите видео, как проверить заряд аккумулятора автомобиля мультиметром:

Как проверить состояние аккумулятора нагрузочной вилкой

Данная проверка тока заряда относится к более профессиональному методу. Такой способ используют в технических центрах по ремонту автомобилей. Т.к. он дает достаточно точный показания, и к тому же способен работать под нагрузкой.

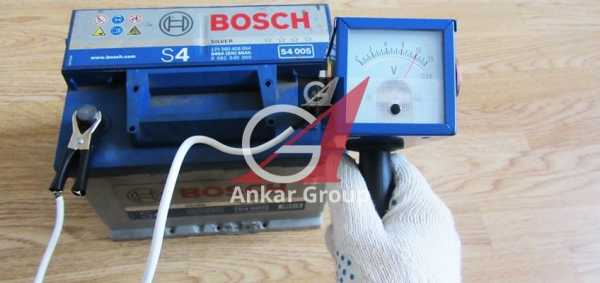

Нагрузочная вилка – это прибор, который позволяет достаточно точно проверить степень исправности батареи. Состоит он из мультиметра и нагрузочного сопротивления. Существуют и более сложные исполнения прибора, в которых имеется дополнительно амперметр.

Как проверить состояние АКБ автомобиля нагрузочной вилкой? Принцип проверки заключается в следующем:

  • Нагрузочную вилку подключают к клеммам АКБ, которое дает ток короткого замыкания. Таким образом, имитируется работа стартера.
  • Считываются показания на приборе, которые показывающие, на сколько снизился заряд батареи, когда Вы заведете машину.

Стоит помнить, что проверку напряжения батареи необходимо проводить, когда температура ее будет в диапазоне от 20 до 25 градусов. Холодную не стоит проверять, так Вы ее можете сильно разрядить, потеряв значительную часть ёмкости.

Показания, ВСтепень зарядки, %
Больше 10,2100
9,675
950
8,425
Меньше 7,80

Сколько должен показывать аккумулятор под нагрузочной вилкой? Контроль заряда нагрузочной вилкой – самый точный способ на данный момент. Т.к. он имитирует работу стартера авто. Если в результате проверки прибор покажет просадку напряжения АКБ до 9 Вольт — значит слаб, и необходимо его зарядить. Нормальным считается, когда не меньше 10 Вольт.

Помните! Он быстро разрядится зимой, если напряжение будет меньше 9 Вольт. Также обращаем внимание на то, что частое использование нагрузочной вилки может навредить аккумулятору, значительно снизив его емкость.

Смотрите видео, как проверять аккумулятор нагрузочной вилкой:

Проверка заряда АКБ при замере плотности электролита

Данный способ проверки достаточно полезен перед наступлением зимы. Снижение температуры окружающей среды уменьшает плотность электролита. Таком образом падает и заряд. При низкой плостности повышается риск того, что завести двигатель автомобиля не получится.

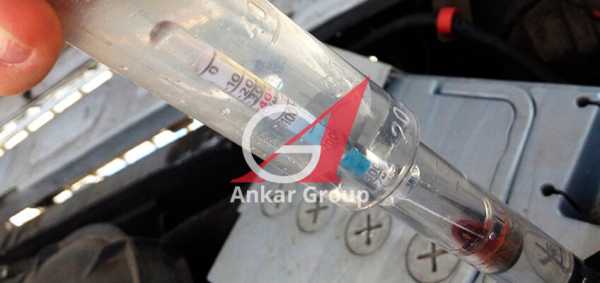

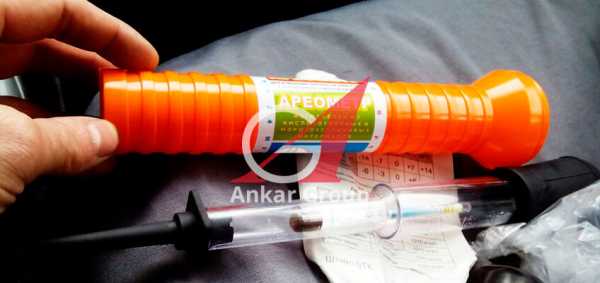

Для проверки заряда аккумулятора автомобиля необходим специальный прибор – ареометр. Последовательность действий такова:

  • Откручиваются 6 крышек банок АКБ.
  • Ареометр помещается внутрь банки. И необходимо дождаться пока он полностью не заполнится электролитом.
  • Достается наружу, с течением времени поплавок укажет актуальные показания.

Если АКБ автомобиля исправна, то при цикле от полного разряда до полного заряда, диапазон изменения плотности электролита будет составлять от 0.15-0.16 г/см3.

Использование авто при низкой отрицательной температуре при разряженной батарее приведет к замерзанию и распаду свинцовых пластин.

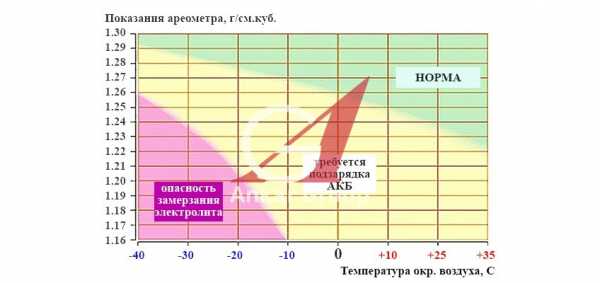

В таблице Вы можете ознакомиться при какой минусовой температуре, в зависимости от плотности электролита, появляется лед в аккумуляторе.

г/см31,101,111,121,13
1,14
1,151,161,171,181,191,201,211,221,231,241,251,28
°С-8-9-10-12-14-16-18-20-22-25-28-34-40-45-50-54-74

Как Вы уже заметили, что даже полностью заряженный аккумулятор автомобиля замерзнет при температуре -74 градуса, а при емкости в 40% замерзнет уже в -25 градусов. А при низком заряде, до 10%, не получится завести двигатель даже в слабый мороз.

Читайте также — как утеплить аккумулятор на зиму своими руками.

Если потеря тока составила больше 45-50% в зимнее время, и более чем на 25% в летнее – его обязательно нужно поставить на зарядку.

Какая должна быть плотность электролита? Нормальным считается, когда показания находятся в диапазоне 1.25 – 12.7 гсм.куб. Если же показания 12.2 гсм.куб, то это говорит, что батарея разряжена на 25-30%. Если меньше 1.1. гсм.куб – почти полностью разряжена.

Дополнительно стоит проверить уровень электролита в каждой банке, если его недостаточно, то необходимо долить. Доливается дистиллированная вода. Недостаточный уровень электролита обычно является причиной частых разрядок батареи.

Как проверить зарядным устройством?

Проверка на работоспособность с помощью зарядного устройства не вызовет ни у кого каких-либо трудностей. Достаточно иметь специальное ЗУ для автомобильных акб с цифровым табло. Данный способ позволяет проверить заряд аккумулятора без вольтметра.

Важно! При проверке не подключайте зарядное устройство к розетке, показания тогда будут не верны.

Последовательность действий такова – подсоединяете ЗУ к клеммам и жмете специальную кнопку для проверки, затем считываете результаты.

Помощь в зарядке аккумулятора авто

Метод заряда аккумулятора током постоянной силы. Полная зарядка АКБ осуществляется путем подключения батареи к источнику питания с напряжением до 16.2 В. Зарядка таким методом за один час будет достигать 1/20 Ср, за 10 часов – 1/10 Ср. Ср – номинальный объем аккумулятора.

Преимущества такого способа:

  • Возможность полной зарядки баратери автомобиля;
  • Чем меньше сила тока, тем более полный заряд.

Необходимо понимать, что не нужно уменьшать силу тока к минимуму, время зарядки будет слишком долгим. А большой ток приведет к «закипанию» автомобильной батареи, в результате она не сможет полностью зарядиться.

Минусы метода:

  • Сильное газовыделение;
  • Необходимо регулярно стабилизировать силу тока.

Метод зарядки постоянным напряжением. Применяя такой способ можно быстро подзарядить АКБ до 90-96% объема. Но есть и минус – автомобильная батарея сильно нагревается. Сила тока при зарядке может быть высокой, по мере увеличения напряжения, но и может приближаться к нулю. Напряжение источника при зарядке находится в диапазоне 14.6-15 В.

Стоит помнить. Зарядку аккумулятора следует проводить в вентилируемом помещении. Зарядка должна выполняться только постоянным током.

И в заключение…

Теперь Вы узнали, как проверить заряд аккумулятора автомобиля в домашних условиях. Каждый из способов хорош, и имеет свои особенности. Самый простой способ – проверка мультиметром, а надежный – нагрузочной вилкой. Конечно же, можно проверить состояние батареи и без вольтметра, через специальное окошко, если оно есть.

Помните! Если напряжение Вашего аккумулятора меньше 12.5 В и плотность электролита опустилось до 1.24 гсм.куб, то обязательно подзарядите его при помощи ЗУ.

Также, Вы можете посмотреть видео как проверить заряд аккумулятора автомобиля в домашних условиях:

Поэтому, чтобы утром избежать проблем с заводкой авто, особенно когда температура на улице значительно меньше 0 градусов, каждый водитель обязан знать как проверить акб автомобиля.

Замерить емкость аккумуляторной батареи следует в обязательно порядке перед наступлением холодов.



Полезные статьи

auto-word.ru

Как проверить автомобильное зарядное устройство мультиметром

В этот раз расскажем, как и зачем перед покупкой нужно проверить авто мультиметром. Методами можно пользоваться прямо при встрече с продавцом и осмотре автомобиля. Чтобы дело шло быстрее, потренируйтесь накануне на машине друга или знакомого.

Прежде всего, мультиметр нужен затем, чтобы вовремя заметить утечку тока на машине. Из-за нее двигатель может работать неровно, выбросы станут более пахучими. Проводка может замкнуть, что выведет из строя магнитолу, электронный блок управления и другие приборы. Или железный конь просто не заведется.

Содержание

Как проверить утечку тока на б/у автомобиле мультиметром

Проверка включает в себя:

  • Заглушите мотор, выньте ключ. Закройте двери, но откройте стекла — аккумулятор будет работать непостоянно, машина может закрыться на центральный замок.
  • Убедитесь, что дополнительная подсветка, магнитола отключены.
  • Снимите «минусовую» клемму с АКБ.
  • Положите один щуп между «минусовой» клеммой и отрицательным выводом аккумулятора — прибор покажет значение тока утечки.

Нормальный показатель — 15-70 мА. Если цифры больше и вы с продавцом располагаете временем, попробуйте найти причину. Для этого также подключите мультиметр , после чего начните один за другим вынимать реле и предохранители.

Показания пришли в норму — вы нашли причину утечки тока. Возможно, дальше потребуется ремонт или замена детали, а то и всей проводки. Можете уверенно просить у продавца авто скидку или совсем отказаться от покупки.

Причин утечки может быть несколько. К ней могут быть причастны:

  • аккумулятор;
  • датчики;
  • высоковольтные провода;
  • генератор.

Каждый элемент можно проверить с помощью мультиметра.

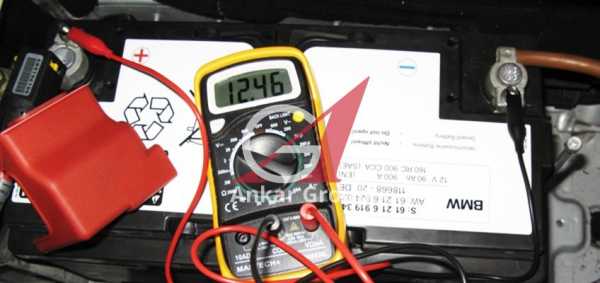

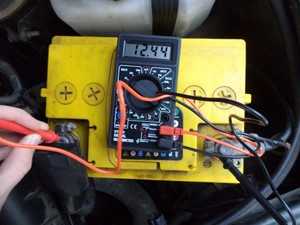

Как проверить аккумулятор автомобиля мультиметром

Проверка аккумулятора автомобиля мультиметром включает в себя подключение сразу двух щупов. Мотор перед измерением также заглушите.

Красный щуп прислоните к «плюсовой» клемме, черный — к «минусовой». Если перепутаете — не страшно, прибор покажет актуальные цифры, просто со знаком минус.

Смотрите на экран прибора. Нормальный заряд аккумулятора колеблется в районе от 12,6 до 12,9 вольт.

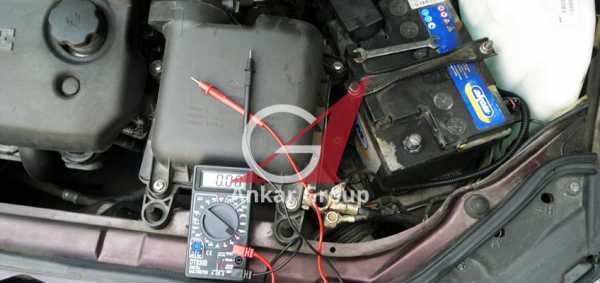

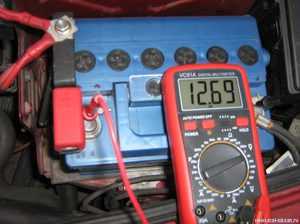

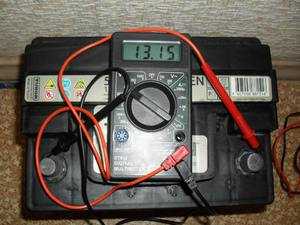

Работу АКБ можно проверить также с запущенным мотором. При такой проверке аккумулятора автомобиля мультиметром вы также узнаете, как аккумулятор работает в паре с генератором, а также исправен ли регулятор напряжения.

Нормальные цифры при работающем двигателе — 13-14 вольт. Если мультиметр показывает меньше — аккумулятор нужно зарядить, или есть утечка тока.

Помните: мультиметр покажет заряд АКБ, но не расскажет о его работе исчерпывающе. Для этого существуют другие устройства. Например, нагрузочная вилка.

Как проверить датчики автомобиля мультиметром

Причиной «смерти» аккумулятора, скачков напряжения, ненужных значений на панели приборов могут быть различные датчики в машине. По опыту автомобилистов, чаще всего вызывают проблемы 5 видов датчиков:

Понять, где они располагаются, вы можете из инструкции к машине, на сайтах автолюбителей, различных форумах.

Для проверки датчиков автомобиля мультиметром вам понадобится также информация о показателях напряжения в норме именно для вашего авто. Ее также можно найти в инструкции или в интернете.

Датчик ABS

Его проверяют по двум параметрам: напряжению и сопротивлению.

Чтобы начать измерение, выберите на мультиметре соответствующий режим. Если вы хотите узнать показатель сопротивления, для большинства норма – 1,2-1,8 кОм. Подключите прибор к датчику и начните замеры. При этом пошатайте провода, идущие к элементу. Если цифры на экране меняются и становятся выше или ниже нормы – с датчиком проблемы.

С измерением напряжения чуть сложнее – сделать это можно только с помощью домкрата или в автосервисе на стенде. Нужно раскрутить колесо автомобиля до 40-50 оборотов в минуту и следить за показаниями мультиметра. На любой машине он должен выдать 2 вольта.

Датчик коленвала

Важный элемент — без него машина вообще не запустится, или ехать на ней вы не сможете. Если визуально он кажется исправным, возьмитесь за мультиметр. Подключите прибор к датчику и измерьте сопротивление. Норма, как правило, от 550 до 750 Ом. Но обязательно проверьте, актуальны ли эти цифры для автомобиля, который вы смотрите.

Кислородный датчик

Определяет, остался ли кислород в выхлопных газах. Перед замерами также осмотрите его – возможно, он поврежден и мультиметр вообще не понадобится. Тогда элемент нужно просто заменить.

Если все в порядке, измерьте, как с датчиком ABS, напряжение и сопротивление. Алгоритм тот же. Заводите машину и наблюдайте за прибором. После пуска на экране высветятся цифры 0,1-02, вольта. Машина прогреется – прибор покажет до 0,9 вольт. Не заметили, что показатель изменился – датчик, скорее всего, неисправен.

Если проверка напряжения прошла успешно, узнайте показатели сопротивления. Норма колеблется от 10 до 40 Ом.

Датчик детонации

Определяет ударную волну при сгорании топлива. Показатели сопротивления у него на каждой машине индивидуальные – ищите информацию в разных источниках.

С напряжением чуть проще. Сначала снимите датчик. Щуп с плюсом подключите к сигнальному проводу, «минусовой» — к массе, ближе к крепежному болту. Дальше самое интересное – ударьте датчиком о стену, стул или стол. Только так мультиметр зафиксирует показатель напряжения. Норма на большинстве авто – от 30 до 40 милливольт.

Датчик скорости

Перед замерами обязательно осмотрите элемент. Возможно, он просто окислился или оплавился.

После подключайте мультиметр и измеряйте. Порядок действий тот же, что с датчиком детонации.

Единственное – ударять им обо что-либо не нужно. Можно просто повращать или потрясти. Если мультиметр вообще не покажет напряжения – датчик неисправен.

Как проверить высоковольтные провода на авто мультиметром

Если вы ощущаете потерю мощности авто, видите повышенный расход топлива, машину трясет, а холостые обороты плавают — пора проверить высоковольтные провода. Точнее — измерить в них сопротивление. Запоминайте порядок действий:

  • отсоедините провода от машины или отключите один провод с двух сторон;
  • включите прибор в режим омметра и прислоните щупы к обеим сторонам провода.

Нормальный показатель сопротивления 6-10 кОм. Если прибор показывает меньше, вплоть до нуля, не пугайтесь. На цифры мультиметра влияет множество факторов, например:

  • качество изоляции проводов;
  • длина;
  • наличие микроповреждений;
  • тип проводов.

Если показатели вашей машины выходят за пределы нормы, лучше обратитесь в автосервис, где сопротивление измерят профессиональными и более точными приборами.

Как проверить мультиметром генератор на машине

Проверка генератора происходит аналогично замерам показателей других элементов авто, из-за которых происходит утечка тока.

  • Традиционно выключаете зажигание, вынимаете ключ, выключаете магнитолу и прочее.
  • Подключаете мультиметр к аккумулятору.
  • Замеряете напряжение. Полностью заряженная батарея выдаст от 12,5 до 12,9 вольт.
  • После этого заводите двигатель, включаете подогрев стекол, сидений, «печку», ближний свет.

И снова измеряете напряжение. Норма — 13-14 вольт. Максимум — 14,8 вольт. В этих случаях генератор работает, как часы. Если мультиметр показывает цифры меньше, генератор не заряжает батарею. Значит, готовьтесь выложить приличную сумму за замену или ремонт агрегата.

Вместо послесловия

При покупке машины с пробегом полезно знать, как найти утечку тока и понять ее причину. Берите мультиметр на осмотр машины — спасете себя от неприятных сюрпризов, вроде внезапно севшего аккумулятора, скачков напряжения или сгоревшей проводки.

С той же целью проверяйте историю автомобиля. Сделать это можно прямо во время беседы с продавцом. Удобно воспользоваться сервисом «Автокод» — промониторите информацию сразу в 13 источниках: ГИБДД, РСА, ЕАИСТО, банках, налоговой и других службах. Проверка займет 5 минут.

После вы узнаете реальный пробег, количество владельцев, историю штрафов, а также информацию об угоне, участии в ДТП, ограничениях на регистрацию авто и многое другое. Будьте бдительны!

Полностью изучив онлайн-отчет, все же стоит внимательно приглядеться к техническим нюансам авто при покупке. А если вы не уверены в своих знаниях, или выехать на осмотр не предоставляется возможности, закажите услугу выездной проверки. Мастер проведет диагностику за вас и сделает подробное заключение с профессиональной точки зрения.

Иногда автовладельцы начинают задаваться вопросом, как проверить зарядное устройство для авто аккума. Ведь заряжать батарею приходится не в такой мере уж и изредка, в особенности зимой. Скорость и надежность этой работы изначально находится в зависимости от эффективности зарядного устройства. Проверка его работоспособности займет у вас не настолько времени. Необходимо также отметить, что различные типы устройств демонстрируют разную эффективность. Предпосылкой этому являются разные опции зарядных аппаратов. Для правильной проверки для вас очень важно знать, как работает устройство.

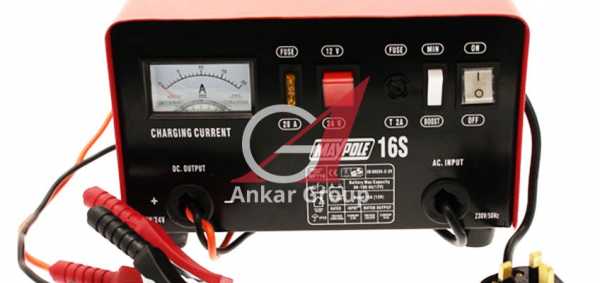

Как проверить зарядное устройство для авто аккума? Для этой цели очень важно осознать, как оно работает. Ведь без этого не только лишь нереально проверить устройство, да и верно использовать, для которого предназначена конструкция неавтоматизированные.

Если рассматривать устройство зарядника, то состоит он из трансформатора и выпрямителя. На выходе появляется напряжение 14,4 В. Многих автовладельцев Данный показатель изумит. Ведь собственное мастерство напряжение аккума 12 В, для чего для зарядки использовать большее напряжение. Существует, что разряженный аккумулятор не пропускает через себя напряжение 12 В либо ниже. Для зарядки следует использовать только более высочайший ток по уровню напряжения. При таких обстоятельствах, он свершится через электролит, и заряжать его.

Методом долголетних тестов зафиксирывали, что оптимальным вариантом является напряжение в 14,4 Вольт. Оно с наибольшей эффективностью позволяет заряжать батарею, не повреждает ее. Больший ток достаточно небезопасен, и приводит к резвому износу аккума.

При подключении батареи к источнику питания, начинается процесс восстановления ее емкости. В ходе этого меняется внутреннее сопротивление. Потому, в течении увеличения уровня заряда, понижается сила зарядного тока. По идее, при полном заряде сила тока должна свалиться на 0, а напряжение батареи вырасти до 13 В. Беря во внимание некие особенности аккумов, заряжать их следует током, не превосходящим 10% от общей емкости.

Читайте так же

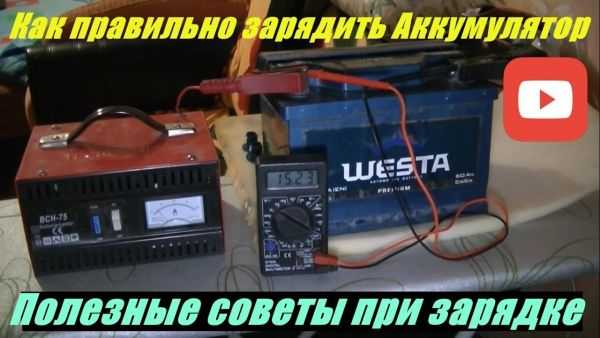

Правильная зарядка аккумулятора. Смотрим показания и полезные советы при зарядке

Рассчитывается это так: если аккумулятор имеет емкость 70 Ач, то наибольший ток заряда составляет 7 А. Здесь, время зарядки составит 10 часов.

При работе сила тока будет повсевременно понижаться. На автоматических устройствах это происходит без роли человека. На моделях неавтоматизированные придется создавать корректировку без помощи других.
Некие водители, преследуя цель ускорения процесса зарядки, наращивают зарядный ток.

Этого делать не рекомендуется. При большой силе тока риск повреждения пластинок аккума существенно выше. Увы, редко можно некординально превосходить уровень тока. Это позволяет понизить время зарядки на третья часть. При всем этом следует быть очень усмотрительным. При первых признаках закипания электролита, следует сходу понизить уровень силы тока. Метод зарядки завышенным током не способен употребляться на автоматических ЗУ.

Стоит уделять свое внимание на технические свойства зарядных устройств, так можно осознать принцип его проверки. Некие автовладельцы полагаются на показания устройств, устанавливаемые на зарядниках. Только это не предоставляет гарантий, они полностью случаются «сбиты», и выдавать неверные показания. Потому, лучше временами тестировать зарядное устройство на предмет работоспособности.

Первой проверкой станет застыл напряжения. Для этой цели вам подключают зарядку к аккуму. В этом случае, проверяется напряжение на крокодилах. Оно должно приравниваться 14,4 В, и не колебаться. Любые отличия числятся признаком неисправности. Если напряжение ниже, однако мало. К примеру – 14 В, то не исключено использовать это устройство далее. Только, учитывайте эту особенность, не пытайтесь заряжать стопроцентно разряженные батареи.

При напряжении ниже 13 В, использовать зарядное устройство нецелесообразно. Также при повышении напряжения, выше обычного показателя, использовать ЗУ, не рекомендуется. Это приводит к поломкам

Последующим шагом является проверка силы тока. Для этой цели вам будет нужно амперметр либо мультиметр, позволяющий замерять силу тока. Включают его в одно из плеч зарядного устройства, проще говоря, ток на одну из клемм подают через амперметр.

Существует несколько методов замера подаваемой силы тока, и контроля работы зарядного устройства. В большинстве случаев, инспектируют совпадение показаний интегрированных устройств и реальную силу тока. Для этой цели просто включают ЗУ в сеть, с присоединенным к нему амперметром. И ассоциируют показания устройств. Также можно держать под контролем ход зарядки, как на обычных устройствах неавтоматизированные, так на автоматах.

Проверка корректности работы автоматических зарядных устройств, делается таким образом. Берется стопроцентно разряженный аккумулятор. К нему подключается зарядное, через мультиметр. Проверяется сила тока, подаваемого на батарею. Она должна приравниваться 10% от емкости АБ. При всех отклонениях устройство считается неисправным.

Читайте так же

Если вы выявили отличия от нормы, то следует заняться устранением неисправности. Для этой цели необходимо разобрать устройство, и проверить его составляющие раздельно. Не забывайте отключить устройство от сети до начала работы.

Сначала инспектируют диодный мост. Для этой цели вам подают напряжение на ЗУ. Ток должен находиться, как на выводах выключателя, так и после мостика. Если этого не происходит по другому показания отличаются от нормы, необходимо проверить нашему клиенту остается диоды моста раздельно. Исправные обязаны быть демонстрировать что маленькое сопротивление, несколько с иной стороны сопротивление должно стремиться к бесконечности. Поменяйте что остается сделать нашему клиенту неисправные диоды.

Измерение тока зарядки аккумулятора

На автоматических зарядных устройствах имеется дополнительная плата, регулирующая работу устройства. Ее инспектируют довольно легко. Просто замеряют напряжение на выходе. Если оно отсутствует, или существенно ниже нормы, то инспектируют составляющие раздельно иначе говоря подменяют плату полностью. Предпосылкой нестабильного напряжения является пробой конденсатора.

В большинстве случаев отказывает трансформатор. Его инспектируют методом прозвона первичной обмотки. Исправный трансформатор обязан иметь сопротивление 20-30 Ом. При поломке обычно Такой показатель стремится к бесконечности. При его неисправности восстанавливать зарядное устройство нецелесообразно. Цена нового трансформатора обычно приравнивается покупке другого ЗУ. Если вы имеете большой опыт в электротехнике, то сможете испытать вернуть обмотку. Для этой цели вам придется удалить старенькую обмотку и намотать новейшую. Не забывайте, что не каждый раз перемотка помогает.

Заключение. Обычно, средний автовладелец за зиму пару раз сталкивается с необходимостью заряжать аккумулятор автомобильный. Для этой цели очень важно иметь не плохое зарядное. Однако, нередко появляется вопрос, как проверить зарядное устройство для авто аккума. Ведь Данный электротехнический устройство работает не обязательно совершенно. Потому, лучше временами инспектировать корректность его работы.

Аккумулятор выполняет важную роль в автомобиле. При повороте ключа зажигания он посылает ток на стартер. С его помощью происходит запуск двигателя. Если он разряжен завести машину не получится.

Поэтому, чтобы не возникли проблемы с запуском, особенно это важно в зимний период, необходимо периодически следить за емокстью аккумуляторной батареи. Т.к. с наступлением зимы многие автовладельцы сталкиваются с этим. Связано это с тем, что отрицательная температура оказывает плохое влияние на электролит. О том, как проверить заряд аккумулятора автомобиля в домашних условиях рассмотрим ниже.

Как правильно проверить аккумулятор автомобиля на работоспособность

Как проверить автомобильный аккумулятор?

Напряжение полностью заряженной батери автомобиля должно быть не менее 12,6 вольта. Если напряжение менее 12 вольт, степень ее заряженности упала больше чем на 50 %, то его необходимо срочно зарядить!

Нельзя допускать глубоких разрядов АКБ, это ведет, повторюсь еще раз, к сульфатации пластин. Напряжение на аккумуляторной батареи величиной меньше 11,6 в означает, что она разряжена на 100 %.

Способы проверки состояния акб автомобиля:

Каждый из данных способов имеет свои тонкости и нюансы. Теперь подробнее разберем как проверить своими руками аккумулятор автомобиля на работоспособность.

Как проверить заряд аккумулятора автомобиля по индикатору

В настоящее время многие АКБ оснащены встроенным индикатором, обозначающий его текущее состояние. Первыми применять в производстве АКБ стали в Японии.

На крышке аккумуляторной батареи имеется специальное окошко. Это и есть индикатор заряда аккумулятора автомобиля. Его еще называют гидрометром. Обычно имеет зеленый цвет, говорит о том, что он полностью заражен. По мере разряда цвет изменяется. Если же белый или серый цвет – это сигнал о том, что часть емкости потеряно. Значит необходимо зарядить. Если же цвет черный – это значит, что он полностью разряжен и требуется замена.

Принцип его действия в следующем:

  • По мере увеличения уровня заряда автомобильной батареи повышается плотность электролита. Что в свою очередь приводит к тому, что поплавок, в виде зеленого шарика, поднимается по трубке, и становится виден в специальном окошке. Поплавок всплывает когда заряд АКБ составляет 66% и выше.
  • Если же поплавок не всплывает, значит состояние автомобильной батареи ниже нормы. Как отмечалось, окошко будет черного цвета, но в некоторых предусмотрен еще один шарик красного цвета, который будет всплывать при низком заряде аккумулятора.
  • При пониженном уровне электролита в батарее (частичной потере емкости) через глазок будет виден сам электролит. В такой ситуации необходимо долить дистиллированную воду и подзарядить его.

Как проверить аккумулятор при покупке в магазине или с рук? Определить исправность автомобильной батареи можно и по индикатору – достаточно простой и легкий способ.

Однако, стоит помнить, что индикатор дает возможность выполнить предварительную оценку степень заряженности, но никак не точную. И в полной мере полагаться на его показания не следует, есть более точные методы. К тому же, такая проверка возможна не со всеми АКБ, некоторые данным окошком не оснащены. Поэтому важно быть в курсе и других методов.

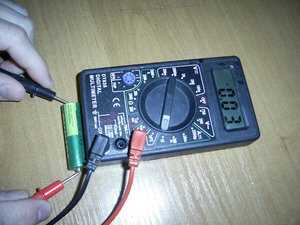

Как проверить заряд автомобильного аккумулятора мультиметром

Мультиметр – специальный прибор, который используется для измерения напряжения в сети. Важный инструмент, который обязан быть у любого водителя. Цена прибора не велика. Мы советуем пользоваться теми, которые оснащены электронным табло.

Как правильно проверить заряд аккумулятора автомобиля при помощи мультиметра? Для этого выполните следующие действия:

  1. Подключаете провода мультиметра.
  2. Выставляется мультиметр в режим замера напряжения и устанавливаете на 20 Вольт.
  3. Металлическими щупы проводов прикладываются к клеммам АКБ. (Красный щуп к плюсовой клемме, черный к минусовой).
  4. Смотрите показания.

Очень важно! При проверке заряда аккумулятора тестером зажигание автомобиля должно быть выключено!

Степень заряженности Показания мультиметра
АКБ заряжена Больше 12.7 Вольт
Разряжен на половину От 12.1 до 12.5 Вольт
Глубокий разряд Меньше 11.7 Вольт

Таким образом, если напряжение на мультиметре меньше 12.7 Вольт, то он не полностью заряжен. При напряжении меньше 11.7 Вольт необходимо его срочно зарядить, т.к. он не сможет завести двигатель машины.

К сожалению, проверка заряда автомобильного аккумулятора при помощи мультиметра не дает таких точных значений, как нагрузочная вилка, но немного все же сориентировать может.

Также смотрите видео, как проверить заряд аккумулятора автомобиля мультиметром:

Как проверить состояние аккумулятора нагрузочной вилкой

Данная проверка тока заряда относится к более профессиональному методу. Такой способ используют в технических центрах по ремонту автомобилей. Т.к. он дает достаточно точный показания, и к тому же способен работать под нагрузкой.

Нагрузочная вилка – это прибор, который позволяет достаточно точно проверить степень исправности батареи. Состоит он из мультиметра и нагрузочного сопротивления. Существуют и более сложные исполнения прибора, в которых имеется дополнительно амперметр.

Как проверить состояние АКБ автомобиля нагрузочной вилкой? Принцип проверки заключается в следующем:

  • Нагрузочную вилку подключают к клеммам АКБ, которое дает ток короткого замыкания. Таким образом, имитируется работа стартера.
  • Считываются показания на приборе, которые показывающие, на сколько снизился заряд батареи, когда Вы заведете машину.

Стоит помнить, что проверку напряжения батареи необходимо проводить, когда температура ее будет в диапазоне от 20 до 25 градусов. Холодную не стоит проверять, так Вы ее можете сильно разрядить, потеряв значительную часть ёмкости.

Показания, В Степень зарядки, %
Больше 10,2 100
9,6 75
9 50
8,4 25
Меньше 7,8

Сколько должен показывать аккумулятор под нагрузочной вилкой? Контроль заряда нагрузочной вилкой – самый точный способ на данный момент. Т.к. он имитирует работу стартера авто. Если в результате проверки прибор покажет просадку напряжения АКБ до 9 Вольт — значит слаб, и необходимо его зарядить. Нормальным считается, когда не меньше 10 Вольт.

Помните! Он быстро разрядится зимой, если напряжение будет меньше 9 Вольт. Также обращаем внимание на то, что частое использование нагрузочной вилки может навредить аккумулятору, значительно снизив его емкость.

Смотрите видео, как проверять аккумулятор нагрузочной вилкой:

Проверка заряда АКБ при замере плотности электролита

Данный способ проверки достаточно полезен перед наступлением зимы. Снижение температуры окружающей среды уменьшает плотность электролита. Таком образом падает и заряд. При низкой плостности повышается риск того, что завести двигатель автомобиля не получится.

Для проверки заряда аккумулятора автомобиля необходим специальный прибор – ареометр. Последовательность действий такова:

  • Откручиваются 6 крышек банок АКБ.
  • Ареометр помещается внутрь банки. И необходимо дождаться пока он полностью не заполнится электролитом.
  • Достается наружу, с течением времени поплавок укажет актуальные показания.

Если АКБ автомобиля исправна, то при цикле от полного разряда до полного заряда, диапазон изменения плотности электролита будет составлять от 0.15-0.16 г/см3.

Использование авто при низкой отрицательной температуре при разряженной батарее приведет к замерзанию и распаду свинцовых пластин.

В таблице Вы можете ознакомиться при какой минусовой температуре, в зависимости от плотности электролита, появляется лед в аккумуляторе.

г/см3 1,10 1,11 1,12 1,13 1,14 1,15 1,16 1,17 1,18 1,19 1,20 1,21 1,22 1,23 1,24 1,25 1,28
°С -8 -9 -10 -12 -14 -16 -18 -20 -22 -25 -28 -34 -40 -45 -50 -54 -74

Как Вы уже заметили, что даже полностью заряженный аккумулятор автомобиля замерзнет при температуре -74 градуса, а при емкости в 40% замерзнет уже в -25 градусов. А при низком заряде, до 10%, не получится завести двигатель даже в слабый мороз.

Если потеря тока составила больше 45-50% в зимнее время, и более чем на 25% в летнее – его обязательно нужно поставить на зарядку.

Какая должна быть плотность электролита? Нормальным считается, когда показания находятся в диапазоне 1.25 – 12.7 гсм.куб. Если же показания 12.2 гсм.куб, то это говорит, что батарея разряжена на 25-30%. Если меньше 1.1. гсм.куб – почти полностью разряжена.

Дополнительно стоит проверить уровень электролита в каждой банке, если его недостаточно, то необходимо долить. Доливается дистиллированная вода. Недостаточный уровень электролита обычно является причиной частых разрядок батареи.

Как проверить зарядным устройством?

Проверка на работоспособность с помощью зарядного устройства не вызовет ни у кого каких-либо трудностей. Достаточно иметь специальное ЗУ для автомобильных акб с цифровым табло. Данный способ позволяет проверить заряд аккумулятора без вольтметра.

Важно! При проверке не подключайте зарядное устройство к розетке, показания тогда будут не верны.

Последовательность действий такова – подсоединяете ЗУ к клеммам и жмете специальную кнопку для проверки, затем считываете результаты.

Помощь в зарядке аккумулятора авто

Метод заряда аккумулятора током постоянной силы. Полная зарядка АКБ осуществляется путем подключения батареи к источнику питания с напряжением до 16.2 В. Зарядка таким методом за один час будет достигать 1/20 Ср, за 10 часов – 1/10 Ср. Ср – номинальный объем аккумулятора.

Преимущества такого способа:

  • Возможность полной зарядки баратери автомобиля;
  • Чем меньше сила тока, тем более полный заряд.

Необходимо понимать, что не нужно уменьшать силу тока к минимуму, время зарядки будет слишком долгим. А большой ток приведет к «закипанию» автомобильной батареи, в результате она не сможет полностью зарядиться.

Минусы метода:

  • Сильное газовыделение;
  • Необходимо регулярно стабилизировать силу тока.

Метод зарядки постоянным напряжением. Применяя такой способ можно быстро подзарядить АКБ до 90-96% объема. Но есть и минус – автомобильная батарея сильно нагревается. Сила тока при зарядке может быть высокой, по мере увеличения напряжения, но и может приближаться к нулю. Напряжение источника при зарядке находится в диапазоне 14.6-15 В.

Стоит помнить. Зарядку аккумулятора следует проводить в вентилируемом помещении. Зарядка должна выполняться только постоянным током.

И в заключение…

Теперь Вы узнали, как проверить заряд аккумулятора автомобиля в домашних условиях. Каждый из способов хорош, и имеет свои особенности. Самый простой способ – проверка мультиметром, а надежный – нагрузочной вилкой. Конечно же, можно проверить состояние батареи и без вольтметра, через специальное окошко, если оно есть.

Помните! Если напряжение Вашего аккумулятора меньше 12.5 В и плотность электролита опустилось до 1.24 гсм.куб, то обязательно подзарядите его при помощи ЗУ.

Также, Вы можете посмотреть видео как проверить заряд аккумулятора автомобиля в домашних условиях:

Поэтому, чтобы утром избежать проблем с заводкой авто, особенно когда температура на улице значительно меньше 0 градусов, каждый водитель обязан знать как проверить акб автомобиля.

Замерить емкость аккумуляторной батареи следует в обязательно порядке перед наступлением холодов.

Если у Вас нет времени на это, либо нет подходящих приборов, звоните нам и записывайтесь на диагностику АКБ автомобиля в автотехцентре «Анкар».

crast.ru

проверка заряда, напряжения, ампеража, вольтажа, емкости АКБ автомобиля

Водителям часто приходится проверять заряд аккумулятора, особенно эта проблема актуальна зимой. Если машина долгое время не эксплуатировалась, аккумулятор может замерзнуть даже после успешного запуска двигателя. Проверка аккумулятора мультиметром позволит получить довольно точную информацию о заряде и не попасть в неприятную ситуацию.

Какие параметры можно проверить

Мультиметр – электроизмерительный прибор, объединяющий функции амперметра, вольтметра и омметра. Портативные устройства умещаются в руке и стоят недорого, его желательно иметь в машине каждому водителю. Чтобы измерять заряд аккумулятора, нужно померить напряжение. Также мультиметр полезен и для проверки других параметров – утечки тока, например. Это отличная профилактика против быстрого разряда АКБ.

В экстренных ситуациях, когда происходит отказ в работе электрооборудования, мультиметр пригодится для диагностики неисправностей:

  • измерение напряжения бортовой сети;
  • «прозвонка» предохранителей, электропроводки и лампочек;
  • контроль над датчиками, их сопротивлением и напряжением.

При выборе мультиметра предпочтение следует отдать ударопрочным моделям с подсветкой на цифровом дисплее.

Как проверить

Перед началом проверки напряжения нужно выключить зажигание авто. Замерить напряжение и другие параметры аккумулятора мультиметром несложно, работа с прибором требует минимальных знаний в области электроники. Сам АКБ нужно отключить от клемм или вынуть.

Напряжение аккумулятора

Для проверки напряжения прибор необходимо переключить в режим DC (вольтажа), а поворотный переключатель установить на значение 20 В. У мультиметра есть два щупа: черный подключить к минусовой клемме, а красный – к плюсовой. На дисплее прибора появится цифра, характеризующая напряжение постоянно тока. Если провода одинакового цвета, нужно внимательно осмотреть их на наличие специальных обозначений.

После снятия напряжения можно получить следующую информацию о состоянии АКБ:

  1. Заряд выше 90% соответствует значения 12,7В (иногда 13,2В). Это означает, что аккумулятор не нуждается в зарядке.
  2. Диапазон напряжения от 12,1В до 12,4В сигнализирует о 50%-60% разряда.
  3. Если значения попали в интервал 11,6В – 11,7В, то необходимо зарядить аккумулятор в ближайшее время.

Как видно, проверить акб мультиметром и замеривать напряжение можно при отсутствии опыта.

Емкость аккумулятора

Чтобы измерить емкость АКБ, придется провести контрольный разряд батареи. Предварительно аккумулятор нужно зарядить (полностью), определить этот момент легко – воспользоваться данной выше инструкцией для измерения напряжения. После этого к аккумулятору подключают нагрузку известной мощности – подойдет лампа накаливания. Отметив начало исследования, остановить его, когда произойдет разрядка на 50%. Отключить лампочку и посчитать емкость: для этого нужно перемножить значение силы тока при подключенной лампочке и время разрядки. Его нужно выразить в часах, а силу тока – в Амперах. В том случае, если результат получился близким к номинальному, батарея в порядке.

Ампераж аккумулятора

В режиме измерения ампеража важно выбрать внешнюю нагрузку – она не должна превышать 120 Вт. Диагностический режим для постоянного тока нельзя путать с сопротивлением – переключатели расположены рядом. Чаще всего требуется измерить ток утечки, который даст представление о состоянии кислотного аккумулятора.

Ток утечки

Когда клеммы аккумулятора не подключены к элементам, потребляющим энергию, он все равно разряжается. Этот самостоятельный процесс не случаен, он указывается в документации к АКБ, выше цифра у кислотных экземпляров. С ухудшением состояния аккумулятора увеличивается и ток утечки, на это влияют влажные участки и истончившаяся изоляция. Это постепенно приведет к разрядке и возгоранию поврежденного участка – и весь процесс пройдет мимо зрения водителя.

Это очень опасно, поэтому при малейших признаках увеличения скорости разрядки нужно проверить ток утечки. В противном случае появляется риск появления открытого огня – хватит даже одной искры. Перед началом измерения нужно отключить зажигание, магнитолу, сигнализацию и другие «побочные» потребители тока.

После этого перевести мультиметр в режим измерения тока и установить его на значок «10 А».  Т.е. круговой переключатель в режим ампеража, а красный штекер в гнездо «10 ADC». Теперь, подключив клеммы прибора к аккумулятору, посмотреть на дисплей. Если никаких значений нет, все в порядке – ток утечки не выходит за норму. А вот любые значений, зарегистрированные мультиметром, свидетельствуют о проблемах с этим параметром. Необходима подробная диагностика бортовой части машины – именно для нее опаснее всего высокий показатель тока утечки.

Если уже при подсоединении клемм появились искры, наличие проблемы очевидно. Проводить дальнейшее исследование небезопасно!

Перезаряд

Перезаряд аккумулятора – неприятная ситуация, которая возникает из-за поломки реле-регулятора. Т.е. на электрические элементы в бортовой части поступает слишком высокое напряжение – приборы перегорают. Если регулятор все еще, пусть и слабо, но функционирует, поломку можно долго не замечать. В выявлении проблемы поможет мультиметр:

  1. Подключить клеммы к АК в режиме вольтажа.
  2. Начать с 20 В, а после увеличивать обороты.
  3. Холостой ход должен показывать не более 14 В, средний – 13,6-14,2 В, высокий – до 14,5 В.

При превышении указанных значений нужно отсоединить прибор и зачистить контакты цепи, провести повторную проверку. Следующий рубеж проверки – отдельный замер для реле-регулятора. Нужно снять его и провести измерение напряжения с помощью внешнего источника питания и лампы (12 В). У источника должно быть регулируемое напряжение!

К корпусу подсоединяют минусовую клемму, к регулятору – плюсовую. Лампу подключают к графитным щеткам, соблюдение полярности необязательно.

Постепенно меняя напряжение от 12,7 В до 14,5 В, наблюдать на лампой. Сначала она должна загореться, а к максимальному значению погаснуть. Если этого не произошло, регулятор не исправен, необходима замена.

Степень заряженности

Для определения уровня заряда автомобильного АКБ, достаточно измерить напряжение и сравнить его с табличными значениями. Процесс полностью аналогичен описанному в первом разделе, только перед замером нужно подождать  4-5 часов после отключения аккумулятора. Это необходимо для того, чтобы исключить влияние разрядных и зарядных токов. Значения заряженности для аккумуляторного элемента соответствуют напряжению следующим образом:

  • 100% — 12,7 В;
  • 90% — 12,57 В;
  • 80% — 12,47 В;
  • 70% — 12,37 В;
  • 60% — 12,29 В;
  • 50% — 12,21 В;
  • 40% — 12.13;
  • 30 % — 12.05;
  • 20% — 11.99;
  • 10% — 11.95.



Более точные цифры можно получить только с помощью специальных приборов с микропроцессорами. Для общей диагностики достаточно проверить заряд аккумулятора мультиметром на автомобиле.

Водитель должен знать примерный заряд аккумулятора своей машины – хотя бы приблизительно. Так он сможет быстрее обнаружить возможную неполадку, увеличение тока утечки и другие нарушения в работе АКБ-элемента. Мультиметр сбережет время и нервы, позволяя быстро и точно проверить напряжение на батарее.

tehnopanorama.ru

как проверить мультиметром его заряд

Каждому автолюбителю не помешают знания о методах проверки работоспособности аккумулятора. Времена, когда двигатель можно было запустить путём вращения ручного стартера, давно ушли в прошлое. АКБ (аккумуляторная батарея) в современном автомобиле, помимо запуска двигателя, ответственна за питание систем безопасности, сигнализации, электроприводов замков. Хорошее состояние батареи — важнейший фактор правильной эксплуатации транспортного средства.

Случаев, когда требуется проверка работоспособности АКБ, может быть множество. Например, машина долго простояла без эксплуатации, или на улице установились сильные морозы, которые увеличивают нагрузку на батарею, или планируется дальняя поездка в отпуск. Проверить надёжность этого прибора можно, измерив три основных параметра: напряжение, ёмкость и плотность электролита.

Измерительные приборы

Для проверки работоспособности аккумулятора используют несколько приборов и выполняют ряд нехитрых манипуляций:

  1. Мультиметр — доступный и удобный прибор, позволяющий с приемлемой точностью определить состояние АКБ.
  2. Нагрузочная вилка — устройство, позволяющее имитировать стартовую нагрузку на аккумулятор при запуске двигателя и одновременно производить замер просадки вольтажа на клеммах батареи.
  3. Ареометр служит для проверки плотности электролита в банках батареи.
  4. Специализированное окошко на корпусе АКБ — цветовой индикатор состояния зарядки необслуживаемых и малообслуживаемых аккумуляторов. Зелёный цвет обозначает 100% заряд, белый — малый уровень электролита, а чёрный говорит о необходимости зарядки.

Проверка АКБ мультиметром

Методика того, как проверить аккумулятор автомобиля мультиметром, интересует многих автолюбителей. Мультиметр (другое название — тестер) является самым легкодоступным и универсальным прибором для всех замеров, связанных с электричеством. Применяется в электрике и электронике. Отлично подойдёт для тестирования автомобильных электрических цепей. Им можно измерить основные параметры, такие как сопротивление, напряжение, сила тока. Как следствие, возможен замер ёмкости АКБ. Это сможет сделать любой человек, знакомый с первичными основами в области электричества. Проще говоря, с задачей легко справится ученик старших классов школы.

Проверку аккумулятора автомобиля мультиметром можно условно разделить на два этапа:

  1. Проверка зарядки по напряжению в батарее.
  2. Проверка ёмкости АКБ.

Эти два важнейших параметра измеряются достаточно просто, но требуют внимательности при подключении измерительного прибора, так как аккумулятор обладает мощной силой тока несмотря на невысокое напряжение, что при неверном подключении может вывести тестер из строя.

О том, как проверить зарядку аккумулятора мультиметром, в интернете написано много статей. Но все они сводятся к одному простому методу — замеру напряжения на клеммах. Метод позволяет определить уровень заряда батареи, а также установить, нуждается ли батарея в обслуживании. Делается это следующим образом:

  • Отключить клеммы питания автомобиля от АКБ.
  • Установить предел измерений мультиметра на значение от 0 до 20 V постоянного тока. Важно не перепутать: мультиметр должен быть включён на режим измерения напряжения, измеряемого в вольтах, а не в положение замера силы тока, измеряемого в амперах.
  • Подключить мультиметр к клеммам батареи, соблюдая полярность.
  • Запомнить показания.

По полученным показаниям можно легко понять, в каком состоянии находится АКБ:

  • Заряженная на 100% батарея будет выдавать напряжение 12,7 V и выше, на некоторых моделях АКБ напряжение может равняться даже 13 V.
  • Напряжение ниже 12,7 V говорит о разрядке устройства. Чем оно ниже, тем больше разряжена батарея. Например, если мультиметр показывает напряжение 12,2 V, батарея разряжена примерно на 50%.
  • Показатель в 11,8 V говорит о критическом разряде, и аккумулятору требуется незамедлительная зарядка. Запустить двигатель он, скорее всего, не сможет.
  • Если показания ниже 11 V, АКБ лучше заменить, иначе она может нанести вред электрическим цепям автомобиля, вывести из строя генератор или контроллер зарядки.

Для получения более точных сведений о состоянии заряда устройства измерения следует производить спустя минимум четыре часа после отключения клемм питания автомобиля.

При проверке состояния аккумулятора нелишним будет тест на возможные избыточные токи утечки.

Возможность утечки напряжения

Советы о том, как проверить тестером аккумулятор автомобиля на избыточный ток утечки, помогут сберечь драгоценный заряд для запуска двигателя после долгой стоянки или в морозное время года.

Сразу нужно отметить, что в современных автомобилях существует штатная утечка. Она возникает из-за постоянного потребления питания охранными системами автомобиля, контроллерами управления замками и т. п. Такая утечка не должна превышать 75 миллиампер в час, иначе батарея будет быстро разряжаться. В реальности электрическое потребление при постоянном питании устройств значительно меньше.

Но бывают и нештатные, избыточные утечки. Они могут происходить как через корпус самой батареи, так и в электрических цепях и схемах автомобиля, приводя к преждевременной разрядке АКБ.

Утечка через корпус аккумулятора

Микротоки по корпусу батареи могут проходить через различные подтёки (например, подтёки электролита) и загрязнения. Для определения мест прохождения микротоков необходимо:

  • Отключить батарею от систем автомобиля.
  • Поставить мультиметр в режим измерения постоянного напряжения в пределах от 0 до 20 V.
  • Подключить плюсовой щуп мультиметра к плюсу батареи.
  • Минусовым щупом медленно водить в местах подтёков и загрязнений.

Любое отклонения от нуля в показаниях прибора говорит о наличии микротоков на корпусе батареи.

Устраняются такие утечки легко. Корпус аккумулятора необходимо обработать раствором соды (одна столовая ложка соды на стакан воды). Батарея тщательно протирается от подтёков и загрязнений, а затем высушивается. Если тестирование не выявило утечек, но на батарее имеются подтёки и загрязнения, их всё равно необходимо удалить, так как рано или поздно загрязнения приведут к утечкам и саморазряду устройства.

Надостаток заряда в цепи

Утечки заряда батареи могут происходить в электрических цепях автомобиля. Чтобы определить, в какой именно цепи происходит повышенное электропотребление, необходимо:

  • Отключить все источники потребления электричества: свет фар, магнитолу, свет в салоне
  • Установить мультиметр в положение измерения силы тока до 10 ампер.
  • Отсоединить плюсовую клемму от аккумулятора.
  • Подсоединить минусовую клемму тестера к контактной клемме АКБ, плюсовую клемму мультиметра подключить к плюсовой клемме автомобиля.
  • Примерно через минуту снять показания (охранные системы автомобиля включаются, как правило, через минуту).

Если показания прибора по току утечки превышают 75 миллиампер, необходимо произвести следующие действия:

  • Вынуть поочерёдно предохранители и реле для последующего наблюдения за показаниями прибора.
  • После того как показания утечки придут в норму, определить, в какой из цепей происходит утечка.

Зная, в какой из цепей авто находится неисправность, её гораздо легче найти и исправить.

Дальнейшее устранение утечек такого рода — повод обратиться к профессиональному автоэлектрику. Проверка даёт возможность понять, что АКБ полностью работоспособна, а саморазряд происходит по вине внутренней электрики автомобиля и не имеет отношения к аккумулятору.

Проверка ёмкости

Существует множество способов, как проверить ёмкость аккумулятора автомобиля, но наиболее простыми являются два метода измерений мультиметром, а именно:

  • проверка ёмкости АКБ под нагрузкой;
  • проверка ёмкости аккумулятора методом контроля разряда.

Тестирование под нагрузкой

Простейшим способом проверки ёмкости аккумулятора под нагрузкой является подключение обыкновенной автомобильной фары мощностью от 40 до 45 ватт. Нагрузку подключают напрямую к клеммам аккумулятора. Фара должна поработать в течение трёх минут в качестве нагрузки. Затем её отключают и производят замер мультиметром в режиме измерения напряжения постоянного тока в диапазоне от 0 до 20 V.

Если ёмкость АКБ в норме, то напряжение на клеммах будет превышать 12,4 V. Любые проблемы с запуском двигателя кроются не в батарее, а в электрике автомобиля.

Если показания прибора ниже 12,4 V, это говорит о потере ёмкости аккумулятором, а значит в скором времени нужно готовиться к приобретению новой батареи.

Стоит отметить, что если при подключении фары к АКБ лампочка через несколько десятков секунд начинает блёкло гореть, производить дальнейшие замеры не имеет смысла, а батарея подлежит замене.

Тест методом контролируемого разряда

Перед проверкой необходимо полностью зарядить батарею и иметь паспорт проверяемого аккумулятора.

К клеммам устройства подключают нагрузку, соответствующую штатной нагрузке, указанной в техническом паспорте батареи. Нагрузку можно собрать из автомобильных ламп различной мощности. В цепь включается тестер в режиме измерения силы тока до 10 ампер.

Далее необходимо зафиксировать время разряда аккумулятора по силе тока ниже 50%. Полученные данные следует сравнить с данными, указанными в техническом паспорте АКБ. Если временной показатель приближается к номинальному значению, указанному в паспорте, батарея в порядке. При существенном различии показаний аккумулятор подлежит замене.

Замеры нагрузочной вилкой

Нагрузочная вилка — это прибор, который позволяет осуществить замер напряжения при имитации нагрузки на батарею вовремя включения стартера и запуска двигателя. Такие измерения наиболее точны, но сам прибор можно найти только в автосервисе, поэтому плановые проверки АКБ, как правило, производят мультиметром.

Измерение плотности электролита

Проверка заряда аккумулятора будет неполной, если не произвести замер плотности и уровня электролита. Для этого понадобится прибор — ареометр.

Из банки АКБ закачивают электролит в колбу прибора, в которой также находятся измерительные поплавки. Смотрят, на какой отметке шкалы остановятся поплавки ареометра. Прибор прост в использовании и для того, чтобы правильно ориентироваться в показателях, необходимо знать следующее:

  • Максимально заряженная АКБ имеет плотность электролита 1,24—1,27 г/см.
  • 1,20 г/см 3 — соответствует 75% заряду.
  • 1,16 г/см 3 — заряд на уровне 50%.
  • 1,08—1,10 г/см 3 — критический разряд.

Этот способ проверки непопулярен, потому что современные АКБ, в основном, необслуживаемые, и у них нет возможности открыть банки и замереть плотность электролита.

Замеры работоспособности аккумулятора удобнее и доступнее производить с помощью мультиметра. Своевременные проверки АКБ позволят вовремя заметить утечки и потерю ёмкости. Это даст возможность вовремя принять меры для устранения неисправностей аккумулятора, а также значительно продлит срок эксплуатации устройства.

220v.guru

Как проверить аккумулятор вольтметром? — журнал За рулем

Выясняем, что должен показывать вольтметр при проверке состояния аккумулятора.

В былые времена аккумуляторы были настолько дефицитным товаром, что автовладельцы буквально тряслись над ними, всеми силами стараясь прислушаться к их самочувствию. У самых опытных была припасена не только дистиллированная вода, но и кислота. Ареометр считался обязательным прибором, а зарядные устройства внушали уважение одними только массогабаритными показателями. Честно говоря, принципиальных изменений с тех пор батареи не претерпели. Но вот владельцы пообленились: самым сложным прибором для проверки состояния батареи для них теперь является разве что вольтметр.

Не секрет, что за вольтметром мы лезем обычно тогда, когда батарея уже приказала долго жить или находится на грани.

проверка аккумулятора вольтметром

Что такое 1,84 В? Это приговор, в общем-то. Тут уже неважно, подсоединены во время замера клеммы или нет. Такое бывает, если не подходить к машине месяца три, а то и дольше.

Что такое 1,84 В? Это приговор, в общем-то. Тут уже неважно, подсоединены во время замера клеммы или нет. Такое бывает, если не подходить к машине месяца три, а то и дольше.

проверка аккумулятора вольтметром

www.zr.ru

Как проверить зарядку генератора мультиметром на автомобиле

Генератор автомобиля служит для питания бортовой сети, электрооборудования и зарядки аккумуляторной батареи во время работы силового агрегата. Это механизм, который вырабатывает переменный ток, преобразуя механическую энергию вращения ротора (обмотка «плюс») в статоре (неподвижная часть обмотки «минус») в электрическую. Крутящий момент подаётся от коленчатого вала на шкив привода.

Все неисправности генератора бывают двух видов: механическая поломка узлов, сбои в электрике. В любом случае установить причину нарушения можно проверкой напряжения на разных участках и элементах несколькими способами.

Таблица типичных неисправностей генератора

Признаки неисправностиДиагностикаСпособ устранения
Не горит индикатор заряда АКБ на приборной панели при включенном зажиганииАКБ разряженЗарядка АКБ
Перегорел предохранитель в блоке, либо лампочка индикатораЗамена предохранителя, лампочки
Нарушен контакт массы на корпусе генератораЗакрепить болтовое соединение контакта, очистив от окислов
Обрыв проводки от генератора к выводам приборной панели, либо нарушение контактовУстранить обрыв, зачистить контакты
Износ щёток коллектора генератораЗамена щёток, либо генератора
Нарушен зазор на щётках и контактных кольцах ротораОтрегулировать зазор
Выход из строя колец ротораЗамена ротора, либо генератора
Поломка реле регулятора напряженияЗамена регулятора
Индикатор заряда АКБ гаснет при увеличении оборотовОслабление привода ремня генератораОтрегулировать натяжение
Обрыв привода ремня Заменить ремень
Выход из строя диодного мостаЗамена блока диодов
Нарушен кабель силового провода между АКБ и генераторомЗамена силовых кабелей
Реле-регулятор вышло из строяЗамена реле
Индикатор постоянно горитКороткое замыкание в цепиУстранить нарушение проводки
Короткое замыкание в блоке диодовПроверить контакты в блоке, заменить проводку
Сбой в системе ЭБУПроверить блок-контроллер, скинуть ошибку ЭБУ
Разряжена АКБЗарядить аккумулятор
Индикатор продолжает гореть при выключенном зажиганииЗамыкание в цепиУстранить нарушенную проводку
Замыкание в блоке диодовЗачистить контакты диодов, либо заменить
Перегрев и закипание электролита АКБПоломка реле-регулятораЗамена реле

Как проверить исправность генератора автомобиля, не снимая (без демонтажа)

Быструю проверку генератора на месте проводят с помощью лампочки на 12 Вольт и тестера. Этим способом получают данные о корректности показателей напряжения в параллельном подключении цепи с АКБ.

Схема проверки лампочкой и тестером

Порядок действий:

  1. Подключить лампу в цепь, используя обычные провода, между выводом генератора В+ и плюсовой клеммой ротора D+.
  2. Силовыми проводами соединить клемму «минус» на аккумуляторе и контакт «минус» генератора (закрепить на «массу»).
  3. Плюсовую клемму АКБ также соединить с плюсом на выводе B+, используя силовой кабель.
  4. Тестер подключают соответственно к контактам батареи и включают режим DС (вольтметра). Показатель напряжения здесь должен быть 12,4 – 12,8 Вольт. Это говорит об исправности цепи и состоянии заряда АКБ.
  5. Далее привод генератора необходимо провернуть в ручном режиме, не запуская двигатель. Для этого снимают ременной привод со шкива и применяют дрель или шуроповёрт: к центрирующей гайке на шкиве подбирают соответствующую головку-переходник.
  6. Во время малых оборотов напряжение на тестере будет 14-14,9 Вольт, а контрольная лампочка должна погаснуть.
  7. После подождать 1-2 минуты и замерить напряжение в пассивном режиме вновь. Значение должно вернуться к отметке в 12,4 – 12,8 Вольт.

Внимание! При подключении цепи провода на «массу» соединяют всегда в последнюю очередь, чтобы избежать короткого замыкания на аккумуляторной батарее.

Этот метод проверки даёт общее состояние работоспособности генератора, не выявляя возможных нарушений в элементах обмотки, реле, щёток и диодов. Для полной диагностики применяют мультиметр, тестируя каждый участок в отдельности в различных режимах.

Как проверить генератор автомобиля мультиметром

Полная диагностика всех узлов в цепи и внутренних компонентов позволяет выявить некорректно работающий элемент, который даёт сбои в зависимости от условий эксплуатации, либо температурных режимов. Вовремя установить такое слабое место в генераторе – значит избежать более дорогостоящего ремонта или полной замены всего механизма. Проверку проводят последовательно, замеряя каждый узел и цепь на сопротивление, напряжение, силу тока и наличие пробоев «на массу», коротких замыканий в обмотках статора и ротора.

Диодный мост генератора

Предназначен для выпрямления тока и состоит из блока, в который входит шесть парных диодов (три на «минус», три на «плюс»). Перед тестом диодного моста необходимо отключить АКБ, сняв клемму «минус», и отключить от блока всю проводку к реле-регулятору напряжения. Мультиметр включают в режиме омметра, красный разъём «плюс» подключают к положительному выводу блока диодов, чёрный «минус» – на массу (корпус генератора). Если диодный мост исправен, то значение на табло мультиметра покажет бесконечность. В противном случае любое сопротивление означает, что выпрямитель неисправен.

Регулятор напряжения

Предназначен для стабилизации напряжения от генератора в бортовую сеть. В зависимости от типа силового агрегата и марки автомобиля нормальное значение реле может отличатся, поэтому перед тестом нужно определить показатель, который дан в техническом описании двигателя. Порядок действий:

  1. Проверку производят на прогретом агрегате и генераторе под нагрузкой – минимум 15 минут работы на холостых оборотах с включённым светом фар.
  2. Мультиметр включают в режиме вольтметра, выставив максимальное значение в 20 Вольт.
  3. Один щуп устройства «плюс» (красный) подсоединяют к клемме «30» на выводе регулятора, второй «минус» – на массу (корпус генератора. Показатель напряжения должен быть в пределах от 13,2 до 14,9 Вольт. Точное значение необходимо сверить с характеристикой в техническом описании: если отклонение превышает 0,5В от нормы, то реле подлежит замене.

Ток возбуждения генератора

Должен соответствовать номинальной силе тока в цепи. Для снятия замера мультиметр включают в режиме амперметр и последовательно соединяют клемму «67» на плюсовой контакт, минусовой – на массу. Запускают двигатель и выдерживают высокие обороты в течение 3-5 минут. Нормальное значение считается от 3 до 8 Ампер.

Ток отдачи

Позволяет выявить короткие замыкания в цепи на конкретном участке и стабильность силы тока генератора на выходе. Для замера мультиметр в режиме амперметра последовательно подключают к клемме «30» (В+) и массе генератора. Далее запускают агрегат на высоких оборотах и активируют все потребители электроэнергии одновременно. Через 2-3 минуты снимают показатель силы тока и отключают электрооборудование. На каждую отдельную цепь снимают новый замер: фары ближнего света, кондиционер, аудиосистема, габариты, дальний свет, поворотники. Когда каждый отдельный потребитель будет измерен, все значения складывают и сравнивают с общим. Погрешность не должна превышать отметки в 5 Ампер.

Обмотки

Отвечают за электромагнитную индукцию генератора. Для их диагностики потребуется демонтировать механизм, снять реле-регулятор и держатели щёток. Мультиметр включают в режиме омметр и снимают показатели сопротивления на выводах контактных колец: один щуп прибора на любое кольцо ротора, второй – на статор. Стандартный показатель сопротивления обмоток должен быть в пределе от 2 до 8 Ом.

Интересно знать!

Следует помнить, что перед снятием замеров необходимо зачистить клеммы, контакты всех выводов от следов окислений, коррозии, грязи.

Как проверить работу генератора на автомобиле без измерительных приборов

Работоспособность генератора можно проверить без мультиметра или тестера, сняв клемму «минус» во время работы двигателя. Этот способ подходит только для старых моделей автомобилей, где цепь питания не находится под управлением ЭСУД (электронной системы управления двигателем). Если применить такой способ на современных ДВС, то в результате резкого скачка напряжения из строя может выйти часть электрооборудования, перегореть предохранители в блоке, нарушиться регулировка многих датчиков и система выдаст ошибку «Check Engine».

На агрегатах старого типа проверку выполняют следующим образом:

  • Запускают двигатель на холостом ходу.
  • Снимают клемму минус с аккумуляторной батареи во время работы.
  • При неисправном генераторе мотор самопроизвольно глушится.
  • Если агрегат работает, то следует добавить обороты и убедится в исправности генератора, включив потребители тока (свет фар, кондиционер).

Во время процесса обращают внимание на падение оборотов в момент снятия клеммы: установка её на место должна значительно повысить крутящий момент без открытия дроссельной заслонки.

Важно! Касаться голыми руками силовых проводов АКБ строго запрещается. Клемму нужно снимать в изоляционных перчатках, аккуратно отводя в сторону.

Как проверить генератор, снятый с автомобиля, на 12 вольт дома

В домашних условиях снятый с двигателя генератор можно проверить, «прозвонив» последовательно цепи элементов омметром. Таким методом можно определить состояние обмоток, диодного моста и реле.

Замер напряжения проводят, надёжно закрепив генератор в тисках и подсоединить на центровую гайку привода головку-переходник от дрели. Включают дрель и снимают вольтметром значения напряжения н выводах. Если показатели в зависимости от оборотов находятся в пределах 12,2 – 14,8 Вольт, то генератор исправен.

nahybride.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
