Кабель для камеры заднего вида

Главная » Статьи » Кабель для камеры заднего вида

Кабели для подключения камер заднего вида / Переходники / Беспроводные видео-передатчики

Так как камера располагается на задней части автомобиля, а монитор — перед глазами водителя, то как то должна осуществляться передача данных между ними. Самым простым решением, конечно же, будет провод, который подсоединяется к камере с одной стороны, и монитору с другой.

Иногда, требуются переходники, чтобы вывести изображение на монитор другого типа. Также, более дорогим, но, и несомненно, более удобным решением будет установка беспроводной связи между различными частями устройства. Все эти и некоторые другие устройства для обслуживания камер заднего вида мы предлагаем выбрать и приобрести на нашем сайте. Судя по тому, что вы посетили данный раздел, вы уже являетесь владельцем камеры заднего вида, и успели сами оценить ее достоинства.

Если же это не так, то наш интернет-магазин предоставляет вам возможность выбора штатных камер заднего вида именно для вашего авто.

Ассортимент продукции достаточно широк, потому вы сможете выбрать именно те товары, которые подойдут вашему автомобилю. Вся продукция проверена и качественна, потому прослужит долго и надежно. Если у вас возникают вопросы по поводу того или иного товара, то можете смело задать их консультанту-специалисту. Надеемся, что вы получите удовольствие от покупки, совершенной у нас.

Сортировать по:

Показывать:

Камеры заднего вида совсем недавно были в диковинку — буквально несколько лет назад о них и не слышал никто, а сегодня уже нередко новые автомобили комплектуются такими устройствами еще с завода. В таком положении дел нет ничего удивительного, так как польза от таких камер очевидна, и становится ясна уже вскоре после начала использования.

Город, в котором каждый второй имеет автомобиль, не может похвастаться большим пространством как для передвижения, так и для простоя автомобилей. Конечно, данная проблема постоянно находится в решении — строятся и расширяются дороги, возводятся большие парковки, как подземные, так и наземные, однако такие решения не будут удобными для всех, да и количество машин по прежнему продолжает расти.

Таким образом, парковка в ограниченном пространстве — привычное дело для современного автовладельца, и лучшего помощника, чем камера заднего вида, здесь не придумаешь — ведь она показывает пространство как оно есть, без искажений, а в случае низкой освещенности и вовсе незаменима. Так как Разумеется, что такое устройство также имеет свои детали.

discout.ru

Как подключить камеру заднего вида

Отношение автолюбителей к устройствам, позволяющим контролировать пространство за задним бампером автомобиля, неоднозначно. Некоторые водители считают, что автомобильные гаджеты – это ненужные «навороты», которые не приносят абсолютно никакой пользы. Другие не представляют свою любимую машину без кучи современной электроники. Можно долго продолжать этот бессмысленный спор, однако нельзя не согласиться, что установка камеры заднего вида существенно облегчит жизнь как опытному водителю, так и начинающему автовладельцу. Данное устройство, в отличие от парктроника, позволяет избежать таких неприятностей, как наезд на открытый люк или столкновение с тоненькими столбиками, которые иногда устанавливают на парковочных местах в качестве ограждений. Рекомендации этой статьи расскажут вам, как подключить камеру заднего вида без помощи СТО.

Критерии выбора

Камера заднего вида

Критерии выбора устройства напрямую зависят от функций, которые на него будут в дальнейшем возложены. Несмотря на то, что бюджетные камеры достаточно хорошо справляются со своими задачами и в большинстве своем имеют высокое разрешение, более дорогие устройства обладают рядом неоспоримых преимуществ.

Чувствительность съемки. Чем выше значение данного параметра, тем лучше камера работает в условиях низкого освещения. Некоторые производители для комфортной езды ночью выпускают устройства, работающие исключительно в черно-белом режиме (сепия). Такой тип камер позволяет более уверенно совершать маневры задним ходом в темное время суток.
Величина угла обзора. Бюджетные камеры часто имеют минимально допустимый угол обзора – 120°. В более продвинутых гаджетах это значение увеличивается до 180°, что позволяет водителю контролировать гораздо большую территорию. Однако существует и негативный момент большого обзора – так называемый «эффект панорамы», при котором обыденное восприятие картинки может быть немного искаженным.
Тип крепления. Существует два вида камер:
- Штатные. Выпускаются для определенных моделей автомобиля, что позволяет установить их с минимальными затратами времени без необходимости сверления дополнительных отверстий. Чаше всего штатные устройства устанавливают в плафон подсветки номера автомобиля или в ручку для открытия багажника.
- Универсальные. Подходят для установки на любую марку автомобиля. Монтаж некоторых моделей подобных устройств может подразумевать использование сквозного крепежа.

Универсальная

И штатные, и универсальные камеры комплектуются видеовыходом и разъемом питания.

Процесс установки

Снимите клеммы с аккумулятора

Любые работы с электрической проводкой автомобиля требуют обдуманных действий и соблюдения правил безопасности. Для предотвращения вероятности поражения электрическим током бортовую сеть транспортного средства следует в обязательном порядке обесточить. Для этого надо отключить систему зажигания автомобиля и снять клеммы с аккумуляторной батареи.

Для установки практически любой камеры заднего обзора необходимо выполнить порядок действий, описанный ниже.

Поиск точки крепления. В большинстве случаев наиболее рациональным решением будет монтаж камеры над рамкой регистрационного номера транспортного средства.

Прокладка кабеля

Прокладка кабеля по салону транспортного средства. Основная масса автомобильных камер заднего вида оснащается пятиметровым кабелем со стандартным желтым RCA разъемом (тюльпан). Длины кабеля вполне хватает для установки устройства в любой легковой машине. При монтаже камеры в больших автомобилях (джипы, микроавтобусы, грузовые транспортные средства) не получится обойтись без дополнительного удлинительного кабеля и соединителя. Проводка камеры протягивается сначала в отсек багажника, затем провода следует проложить по одному из бортов автомобиля (чаще всего по левому) к магнитоле или к монитору. Для осуществления этой задачи следует демонтировать накладки порогов и, по возможности, убрать из салона сидения. Также следует обеспечить удобный доступ к разъемам устройства, к которому предполагается подключить камеру. После того как провода аккуратно уложены под ковровым покрытием салона, можно приступить к монтажу разобранных частей автомобиля.

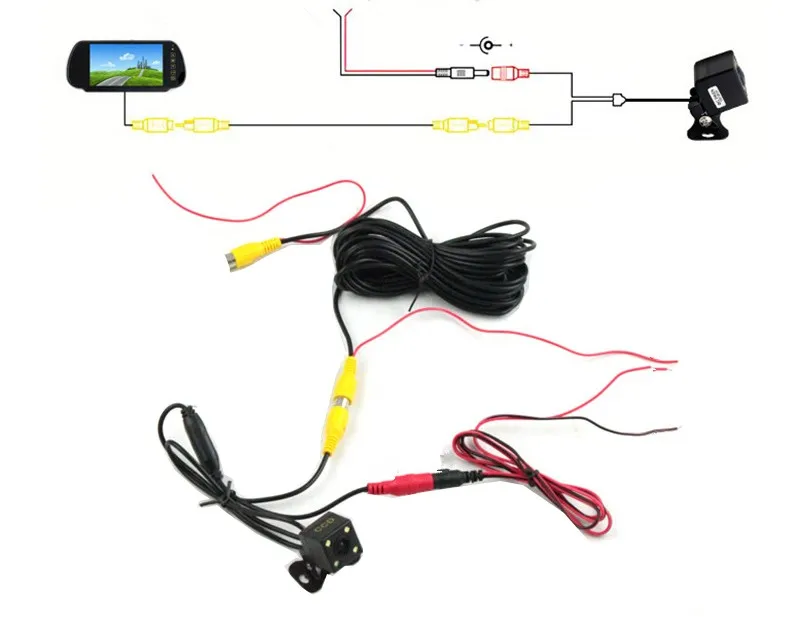

Схема подключения к зеркалу, монитору

Подключение камеры к электропроводке и к магнитоле автомобиля. Только правильно запитанное от сети устройство будет работать без перебоев длительное время, поэтому перед началом работ рекомендуется внимательно ознакомиться с идущей в комплекте схемой подключения устройства.

Разъем автомагнитолы

В большинстве случаев для своей работы камера нуждается в напряжении 12 В, которое можно получить от фонаря заднего хода. Провод питания камеры надо подключить к фонарю заднего хода через предохранительное устройство (предохранитель), защищающее электрическую цепь от возможной перегрузки и короткого замыкания. Плюсовой провод заднего хода можно также найти в районе передней приборной панели. Некоторые камеры уже оборудованы встроенным предохранителем. Если в комплектации нет этого устройства – его следует приобрести отдельно. Следующий этап – подключение желтого провода с RCA разъемом к предназначенному для этого выходу мультимедийного устройства. В случае отсутствия на магнитоле специализированного разъема для кабеля видеосигнала камера подключается к выходу «video in».

Кабель video in

Некоторые модели современных камер заднего вида заменили коаксильный кабель для передачи видеосигнала на беспроводную технологию. В таком случае за передачу видеоизображения на дисплей отвечает установленный в магнитолу приемник, получающий непрерывные сигналы от передатчика камеры.

Схема беспроводного подключения

После того как все подключения были выполнены, каждый участок соединения кабелей нужно тщательно заизолировать для исключения возможности короткого замыкания. На заключительном этапе нужно подсоединить клеммы к аккумуляторной батарее и проверить работоспособность устройства.

Видео

Подключение камеры заднего вида пошагово в видеоматериале:

auto-wiki.ru

Установка камеры заднего вида своими руками, схема подключения

Камера – разве не отличный способ упростить себе парковку в стесненных местах? Установка камеры заднего вида своими руками не займет у вас много времени. Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы.

Варианты установки

Существует несколько способов доукомплектации автомобиля камерой заднего вида (обзор популярных моделей):

отдельная камера, которая подключается к штатной мультимедийной системе либо самостоятельно установленному экрану;
комплект камеры с зеркалом заднего вида, на которое при движении назад будет выводиться изображение. Это может быть как отдельно зеркало, так и накладная панель, которая будет крепиться поверх штатного отражателя.

Монтаж

Вам предстоит решить, куда именно будет вмонтирована камера. Способы установки:

в плафон штатного освещения номерного знака. Многие производители изготавливают переходные стекла, которые позволяют установить камеру и сохранить подсветку номера. Если на вашей модели авто в определенных комплектациях штатно устанавливается помощник для парковки, то вам всего лишь необходимо приобрести такую крышку фонаря. При этом подобрать устройство можно даже среди универсальных аксессуаров;
в ручку открытия багажника, которая часто выполнена единым корпусом с пластиковым молдингом над номерным знаком. Камеру в прямоугольном корпусе можно без труда закрепить обычными саморезами;
прикрепить к рамке номерного знака;
вмонтировать в бампер. На некоторых авто для установки даже не нужно снимать бампер. Для такого монтажа подойдут камеры, выполненные в овальном корпусе. Вам всего лишь необходимо проделать отверстие в бампере. Для пущей надежности с внутренней стороны корпус необходимо посадить на кузовной герметик либо герметизировать клеевым пистолетом. Провода в салон авто можно проложить через вентиляционные отверстия, расположенные в багажном отделении.

Дополнительное оборудование

Одной из главных проблем является забрасывание объектива грязью и наледью. Даже немногие штатные системы оборудуются такой полезной функцией, как омывание камеры. Если вы устанавливаете аксессуар в крышку багажника автомобиля, в котором есть омыватель заднего стекла, то реализовать очистку очень просто. Вам всего лишь необходим тройник, который будет вживлен в штатную магистраль омывателя перед форсункой заднего стекла. В качестве распылителя можно взять компактную форсунку с любого подходящего авто. Поскольку стекло объектива маленькое, нет смысла использовать веерную форсунку.

Электронная составляющая

Внимательно отнеситесь к прокладыванию проводов. Места соединений должны быть качественно заизолированы. Чтобы провода не болтались и не перетирались, обмотайте их тряпчатой изолентой, по возможности закрепите стяжками к штатным жгутам проводов либо зафиксируйте, используя технические отверстия кузовных элементов. В салоне провода можно протягивать как внизу вдоль порогов, так и за обшивкой потолка.

Установка камеры заднего вида своими руками не вызовет трудностей даже у начинающего автолюбителя, но вот к подключению нужно подойти куда более основательно. Рассматривать камеры заднего вида, которые идут в комплекте вместе со специальным зеркалом, не имеет смысла. Вам просто необходимо подключить все по инструкции, которая обязательно прилагается к устройству.

Для нормального функционирования системы используется:

двухжильный провод для питания камеры;
двухжильный провод видеосвязи. Для передачи видео на монитор используются провода с RCA разъемами (известные всем «тюльпаны»). Жилы не экранированные, поэтому при необходимости могут быть удлинены либо разрезаны для протягивания в труднодоступных местах. В некоторых вариантах для корректной работы системы из разъема RCA будет выходить дополнительный провод возбуждения.

Провод возбуждения активирует экран магнитолы «плюсовым» током, заставляя систему автоматически переходить в режим трансляции изображения с камеры. Провод возбуждения обязателен не для всех мультимедийных систем, в некоторых устройствах автоматический переход на камеру заднего вида осуществляется по каналу видеосвязи. Если подобная функция магнитолой не предусмотрена либо устройство подключено некорректно, то сменять изображение на экране придется вручную нажатием специальной кнопки.

Способы подключения

Связать камеру заднего вида и монитор в салоне можно беспроводным способом. Для этого потребуется специальный модуль. Питание модуля подключается к лампе заднего хода, а уже с модуля идет к камере. Второй беспроводной модуль подключается к питанию монитора. Недостаток такого способа в помехах, часто препятствующих нормальной передаче изображения. Также такой способ не подходит для магнитол, которым необходим провод возбуждения.

Более подробно рассмотрим классический вариант подключения. Суть приведенной схемы в том, чтобы подключить питание камеры к фонарю заднего хода, напряжение на выводах которого появляется только после включения реверсной передачи. Разъем («тюльпан») подключается к штатному выходу на магнитоле либо экране, предназначенном для видеосвязи. Провод возбуждения необходимо соединить с выходом магнитолы, обычно маркирующимся как «Reverse». Узнать, обязателен для вашей мультимедийной системы провод возбуждения, можно из технической документации к магнитоле. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной.

Система контроля неисправности лампа

Что делать, если вы установили камеру заднего вида на свой автомобиль, а она работает, только когда автомобиль заглушен? Во многих современных автомобилях, обычно имеющих немецкие корни, установлена система контроля исправности лампа. ШИМ-контроллер посылает по проводам питания осветительных приборов прямоугольные положительные импульсы, которые помогают обнаружить перегорание фонарей кормовой части автомобиля. Поскольку лампы имеют инерционность, пульсации тока не влияют на их работу. Но вот камера заднего хода при таких помехах будет работать некорректно.

Для предотвращения такого эффекта камеру к фонарю заднего хода необходимо подключить через реле с питанием от прикуривателя (там ток уже будет постоянным). При этом «+» от ламп ЗХ на обмотку реле необходимо подать только после выпрямления диодом и сглаживания пульсаций конденсатором. «Минус» для питания камеры необходимо взять как можно дальше после «массы» фонарей ЗХ.

autolirika.ru

Вопрос знатокам о коаксиальном кабеле камеры заднего вида — бортжурнал Volkswagen Tiguan «Чёрный» 2012 года на DRIVE2

При покупке Tiguan решил установить камеру заднего вида. На одном из форумов увидел объявление о продаже камеры заднего вида с блоком траекторий. Продавец заверил, что его комплект для VW Tiguan, оригинальный, новый, состоит из самой камеры, проводки и блока траекторий:

Продаваемое

Оплатив покупку, я получил этот комплект:

Приобретенные камера (5N0827566G) и блок (5N0907441A)

Кабель

коаксиальный кабель

Пока шла доставка транспортной компанией (продавец в другом городе) и начитавшись форумов, я решил, что устанавливать надо как положено, в штатные места, для чего приобрёл кронштейн для крепления блока траекторий, закладную гайку (N90327504), болт (N90900401).

кронштейн (5N0909537A)

Получив покупку, я развернул и обследовал её. В результате установил, что проводка имеет маркировку 7N1 971 327 (для Пассата, а не для Тигуана) — не критично, у Пассата она длинней,

7N1 971 327

а вот коаксиальный кабель с разъёмами на концах имеет длину всего 1,5 метра ?После чего меня начали терзать смутные сомнения. Созвонившись с продавцом тот заявил, что телевизионный кабель и вся проводка у Тигуана и Пассата одинаковые. (Возвращать комплект не хочу, т.к. считаю, что проще и легче исправить или докупить и сделать.)

Насчёт кабеля от блока траекторий до головы — его будет с избытком (на Тигуан положено 5,5 метра, у меня получилось около 6, излишки смотаю), а вот коаксиальный кабель … нигде не нашёл цифру или информацию, кроме камера заднего вида в тигу.

Кто делал, устанавливал – подскажите о его длине кабеля и места его прокладки, жду совета, т. к. хочу установить за один раз.

www.drive2.ru

Смотрите также

Для электроплиты кабель какой нужен
Длительно допустимый ток кабеля ввгнг
Кабель сип монтаж своими руками

Как закрепить кабель на столбе
Проводка в деревянном доме кабель канал
Изоляция силовых кабелей
Нормы прокладки кабеля
Кабель ввг технические характеристики 4х10
Сип кабель как правильно подключить
Медный или алюминиевый кабель
Терморегулятор для греющего кабеля

Камеры обзора, провода, разъемы, мониторы

Камеры заднего вида, провода, разъемы, мониторы

В наличии
Catalogue
Reversing camera systems
Rear view monitors
Reversing Cameras
Cables
•   4 pin extension cables
•   Power удлинительные кабели
•   тяги
•   адаптеры
•   кабели RCA
•   all cables
Accessories
Spare parts
Latest Products
All our reversing cameras rear view monitors and reversing systems
Clearance
Information
Recently Viewed
Главная > Кабели
У нас имеется широкий ассортимент кабелей и адаптеров. Мы считаем, что кабель — это та область, где не стоит экономить на качестве. Слишком часто комплекты камеры заднего вида поставляются с кабелями плохого качества. Наши мы сделали в соответствии с высокими стандартами из чистой меди, и они могут работать с более высокими частотами, используемыми современными камерами высокого разрешения.
Обычно мы добавляем цветную ленту на адаптеры 8 мм. С ними вы должны соединять разъемы вместе только в том случае, если цвета совпадают. Это связано с тем, что существует широкий диапазон способов соединения этих 8-мм разъемов, поэтому важно использовать только те, которые подходят друг другу.
4-контактные удлинители
У нас есть в наличии 4-контактные удлинители длиной от 1 м до 20 м. У нас есть Y-образные кабели для использования с камерами с двумя объективами. 4-контактные разъемы образуют водонепроницаемое соединение при подключении.
Удлинительные кабели питания
Наши удлинители кабелей питания обеспечивают простой способ удлинения разъема питания для доступа к камере заднего вида. Все используют разъемы 2,1/5,5 мм.

Тяги для прицепа
У нас есть различные варианты проводов для связи между прицепом и тягачом. У нас есть ссылки на трейлеры от 1 до 4 камер.
Адаптеры
Бывают случаи, когда вам нужно соединить два разных типа разъемов. Для этого мы разработали ряд адаптеров.
RCA cables
RCA cables are commonly used on the more budget end of the рынок. У нас есть различные недорогие кабели.
all cables
All our extensive range of cables and adaptors in one place

Categories
Аксессуары
У нас есть ряд полезных аксессуаров, связанных с камерами заднего вида и мониторами заднего вида.
Регистраторы аварий
Высококачественные мобильные видеорегистраторы, которые предоставят вам важные доказательства в случае аварии.
all cables
All our extensive range of cables and adaptors in one place
All reversing cameras
Our complete range of reversing cameras

Latest Products
Наши последние продукты
Мониторы заднего вида
Our range of rear view monitors
Reversing camera systems
Our extensive range of reversing camera kits
Spare parts
У нас есть запасные части для наших основных систем камер заднего вида.
перейти к содержанию
Артикул
Первоначальная цена 16,99 $
16,99 $
от 16,99 $
Текущая цена 16,99 долларов США
| /
Месяц Черной Пятницы: Гарантия лучшей цены
Это стандартный задний соединительный кабель BlackVue, который соединяет переднюю камеру с задней камерой, доступен длиной 6 метров (20 футов) и 15 метров (49 футов).ноги).
Обратите внимание, что этот кабель может не подходить ко всем видеорегистраторам BlackVue. Не знаете, какой кабель совместим с вашей камерой? Ознакомьтесь с нашим списком совместимости
здесь.
Что такое режим парковки?
Режим парковки предлагается на большинстве видеорегистраторов, доступных на BlackboxMyCar. Несмотря на то, что важно защитить свой автомобиль во время вождения, не менее важно обеспечить защиту вашего автомобиля, когда он припаркован. Когда видеорегистратор находится в режиме парковки, отснятый материал будет сохраняться только при ударе и/или движении. Режим парковки можно включить с помощью комплекта проводки или аккумуляторной батареи.
Для получения дополнительной информации о режиме парковки нажмите здесь.
Что такое аппаратный комплект?
Комплект проводки включает режим парковки. Это позволяет видеорегистратору оставаться включенным, даже когда зажигание автомобиля выключено. Установка очень проста, так как вам нужно будет только найти вспомогательный предохранитель, постоянный предохранитель и точку заземления.

Что такое аккумуляторная батарея?
Большинство клиентов покупают аккумулятор, чтобы не использовать аккумулятор автомобиля для питания видеорегистратора. Аккумулятор заряжается либо путем жесткого подключения к дополнительному предохранителю, либо путем подключения к одной из 12-вольтовых прикуривателей автомобиля. Мы рекомендуем жестко подключить аккумулятор, так как он заряжается быстрее.
Для получения дополнительной информации об аккумуляторных батареях щелкните здесь.
Сколько отснятого материала будет храниться на моей карте памяти?

В среднем 2-канальный видеорегистратор записывает 16 ГБ/час, а 1-канальный видеорегистратор записывает около 8 ГБ/час.
Нажмите здесь, чтобы увидеть все карты памяти, которые мы носим.
Нужна ли мне камера заднего вида?
Несчастные случаи или события не всегда происходят в передней части автомобиля! Наличие камеры заднего вида обеспечивает охват любых событий или аварий, которые могут произойти в задней части автомобиля.
Для получения дополнительной информации о камерах заднего вида нажмите здесь.
Нужна ли мне ИК-камера заднего вида?
ИК-камера предназначена для съемки салона автомобиля в условиях низкой освещенности. Этот вариант очень популярен среди водителей райдшеринга.
Для получения дополнительной информации о том, зачем водителям совместных поездок нужны видеорегистраторы, нажмите здесь.

Что такое фильтр CPL?
Фильтр CPL прикрепляется к объективу видеорегистратора для устранения бликов, отражений света и бликов на ветровом стекле.
Для получения дополнительной информации о фильтрах CPL нажмите здесь.
Где найти последнюю прошивку?
Здесь вы найдете последнюю версию встроенного ПО и весь загружаемый контент.
Кабель камеры BlackVue
Мне пришлось купить этот кабель взамен моего, так как я продал свой автомобиль и не хотел снимать все кабели.
