Как подключить магнитолу
Для коммутации головного акустического оборудования используются жгуты кабелей, покрытых изоляцией различных оттенков. Цветовое обозначение проводов магнитолы позволяет корректно подключить проигрыватель и дополнительные устройства. Цветовая гамма защитного слоя стандартизирована в соответствии с требованиями ISO, что обеспечивает совместимость разъемов на магнитолах и автомобильных жгутах.
Оранжевый провод предназначен для изменения интенсивности подсветки дисплея совместно с лампами элементов, расположенных на панели приборов. Кабель подсоединяется к положительному выводу потенциометра регулировки или к патрону лампы подсветки штатной розетки или прикуривателя. На части машин обеспечивается автоматическое снижение яркости при активации габаритных огней или фар головного освещения. Если пользователь не планирует использовать функцию, то идущий от магнитолы кабель скручивается и аккуратно фиксируется на жгуте или штекере.
На некоторых магнитолах шнур имеет обозначение ill или lamp, цвет изоляции в этом случае произвольный. Возможно использование 2 отдельных кабелей, обеспечивающих подачу отрицательного и положительного питания. При этом минусовый шнур не связан с кузовом автомобиля. Желтый провод имеет увеличенное сечение жилы и утолщенную изоляцию, предназначается для коммутации головного устройства с аккумулятором, подача питания производится в постоянном режиме.
Благодаря увеличенному диаметру обеспечивается подача тока без риска перегрева элемента. Для защиты оборудования от короткого замыкания в цепи имеется штатный предохранитель ножевого типа. Устройство размещается в гнезде на задней стенке магнитолы, номинал зависит от мощности встроенного усилителя.
При использовании отдельного провода, выведенного к положительной клемме батареи, рекомендуется дополнительно защитить цепь. Предохранитель монтируется в отдельном корпусе на расстоянии мм от клеммы аккумулятора. Прокладка кабеля выполняется вдоль штатных жгутов проводки, для соединения шнуров в единую магистраль используются пластиковые хомуты.
Для ввода в салон применяются штатные отверстия, имеющиеся в моторном щите автомобиля.
Желтый и красный провода отвечают за подведение положительного питания. Отличием красного провода имеющего увеличенное сечение является способ коммутации через замок зажигания. При повороте ключа в положение ACC обеспечивается подача положительного сигнала 12 В, обеспечивающего работоспособность устройства.
Допускается прямое соединение кабеля с положительным полюсом аккумулятора, но в этом случае магнитола остается в активном состоянии и способствует ускоренной разрядке батареи.
Кабель с изоляцией красного цвета обеспечивает сохранение настроек головного устройства при отключенном зажигании. При некорректном подключении происходит сброс параметров проигрывателя, которые приходится настраивать заново после каждого запуска силового агрегата автомобиля. Для подсоединения к отрицательному полюсу батареи кузову применяется проводник, покрытый изоляцией черного цвета.
Крепление производится при помощи клеммы, которая поджимается 6-гранной гайкой.
Синий провод обеспечивает подачу управляющего сигнала к антенному усилителю или электроприводу, который выдвигает штырь приемника сигналов из полости крыла. Если автомобиль не оснащается подобным оборудованием, то кабель аккуратно скручивается и изолируется. Цвета проводов, расположенных на блоке электрического привода антенны, зависят от модификации автомобиля.
Также синяя изоляция применяется для защиты шнура, который нужен для управления внешним усилителем. Подобная цветовая схема используется на головных устройствах Sony. После выключения двигателя и прекращения работы магнитолы автоматически обесточивается и усилитель, обеспечивая сохранение заряда аккумуляторной батареи транспортного средства.
Голубой и белый цвета изоляции применяются для маркировки кабеля, используемого для управления слаботочным внешним оборудованием. Положительный сигнал появляется на кабеле только после включения головного акустического устройства. Допустимый ток, передаваемый по шнуру, не превышает мА.
При повышенной нагрузке происходит перегрев и необратимое разрушение электронных контроллеров, расположенных внутри проигрывателя.
Если пользователь намерен коммутировать мощное оборудование, то требуется ввести в цепь разгрузочное реле. В наборе проводов для автомагнитолы может встречаться кабель, покрытый защитным слоем розового цвета.
Элемент применяется на головных устройствах, способных воспроизводить видео. Используется для коммутации внешней камеры заднего вида, обеспечивая трансляцию сигнала. При использовании подобного оборудования требуется обеспечить совместимость сигналов, в противном случае изображение на дисплее будет перевернутым. Для обеспечения питания камеры применяется провод Reverse, позволяющий включить трансляцию сигнала при использовании передачи заднего хода. Шнур коммутируется к цепям подачи питания на лампы заднего хода.
При использовании штатного парктроника возможно подсоединение кабеля к разъему контроллера. В конструкции головного устройства может использоваться дополнительный жгут, обеспечивающий снижение громкости звучания при включении передачи заднего хода.
Этот же кабель, покрытый изолятором желто-черного цвета, отвечает за отключение трансляции при поступлении телефонного звонка. Если автомобиль не оснащен блоком для подключения мобильного телефона, то шнур не используется. Также в состав жгута входит 8 кабелей, предназначенных для коммутации тыловых и фронтальных громкоговорителей.
При использовании компонентной акустики требуется подсоединять элементы на общий канал, при этом контролируя сопротивление и мощность. Все отрицательные выходы от катушек колонок должны подаваться на соответствующие разъемы усилителя. Для установки низкочастотных динамиков применяется отдельный провод, проложенный самостоятельно. На некоторых автомобилях сабвуфер является штатным устройством, размещенным в нише для запасного колеса или внутренней полости его диска.
Для коммутации используются отдельные кабели, цвет изоляции зависит от модели транспортного средства. На штатных магнитолах встречается плоский шлейф, предназначенный для передачи информации на дисплей, выведенный в отдельный карман на панели приборов.
Некоторые головные устройства Pioneer имеют дополнительный кабель, предназначенный для подключения охранного комплекса. Шнур подсоединяется к штекеру, точка коммутации имеет обозначение Alarm.
Для этого применяются отдельные шнуры, выведенные в общий коммутационный разъем. Поделиться на Facebook. Поделиться в ОК. Как улучшить прием радио в автомобиле. Подключение пищалок к магнитоле. Как рассчитать и сделать своими руками короб для сабвуфера в машину. Добавить комментарий Отменить ответ.
Gnd что это на магнитоле
Перейти к содержимому. У вас отключен JavaScript. Некоторые возможности системы не будут работать. Пожалуйста, включите JavaScript для получения доступа ко всем функциям. Прием авто круглосуточно по предварительной записи в рабочее время.
Сайт техцентра www. Отправлено 18 Январь —
Оранжевый провод авто магнитолы (либо вариации) (ILL) — подключается к клемме переключателя освещения либо к любой другой клемме, где.
Подключение магнитолы!!!
Switch to English регистрация. Телефон или email. Чужой компьютер. Отсоединяем АКБ. Используем адаптер под конкретный автомобиль. Подробно по проводам. Надо его лишь найти тестер поможет всегда.
Самостоятельное подключение автомагнитолы или приемника в авто
Забыли пароль? Форум Общие форумы Музыка в автомобиле Краткое руководство по установке автомагнитол. Страница 1 из 2 1 2 Последняя К странице: Показано с 1 по 20 из Опции темы Подписаться на эту тему…. Краткое руководство по установке автомагнитол Итак, вы только что приобрели автомагнитолу.
Меню сайта. Низкопрофильные шины для спортивного авто.
Обозначение проводов автомобильной магнитолы по цветам
Регистрация Вход. Ответы Mail. Вопросы — лидеры Какие чехлы из предложенных, Вы бы выбрали? Как думаете, в городе гаишники сразу отправят на штраф-стоянку это чудо, или есть варианты? Вопрос мотоциклистам Москвы 1 ставка.
Проблема при подключении магнитолы pioneer кривыми руками
Перейти к содержимому. Вы в настоящее время у вас деактивирован JavaScript. Некоторые функции системы работать не будут. Пожалуйста, активируйте JavaScript для использования всех возможностей системы. Опубликовано 21 Май — Опубликовано 17 Ноябрь — Опубликовано 20 Ноябрь —
При это всё работает. Подсоединил так по ошибке. Чем это черевато? Стоит ли соединить ЗЕМЛЮ из авто с ЗЕМЛЕЙ от магнитолы? Ведь правильно.
ПОДКЛЮЧЕНИЕ МАГНИТОЛ обсуждается ЗДЕСЬ!
Установка или замена автомагнитолы в авто возможна самостоятельно любым автомобилистом, который не тратит деньги на все подряд. Если у Вас большие проблемы с руками, то тогда лучше обратиться в автосервис — так точно получится дешевле и в разы быстрей. Далее статья для тех, у кого «прямые руки» и фамилия не Рокфеллер. До всеобщей стандартизации и взаимозаменяемости еще, к сожалению, далеко.
Про провод «ANT» в старой магнитоле
ВИДЕО ПО ТЕМЕ: Как разобрать евро фишку магнитолы (ISO) и её распиновка
Перейти к содержимому. У вас отключен JavaScript. Некоторые возможности системы не будут работать. Пожалуйста, включите JavaScript для получения доступа ко всем функциям.
Мультимедийные устройства штатного размера. Сравнение балалаек.
Забыли пароль? Форум Общие форумы Музыка в автомобиле Проблема при подключении магнитолы pioneer кривыми руками. Страница 1 из 2 1 2 Последняя К странице: Показано с 1 по 20 из Проблема при подключении магнитолы pioneer кривыми руками. Опции темы Подписаться на эту тему…. Проблема при подключении магнитолы pioneer кривыми руками На днях умерла старая магнитолка, пришлось заменить на pioneer mvhub.
Магнитола представляет собой встроенное устройство, предназначенное для подключения к бортовой системе автомобиля и дополнительным девайсам, для которых выступает в качестве головного устройства. Чтобы обеспечить подобные коммуникации, для этих целей разработаны стандартизованные интерфейсы, обеспечивающие подключение к определенным выводам на электронной схеме.

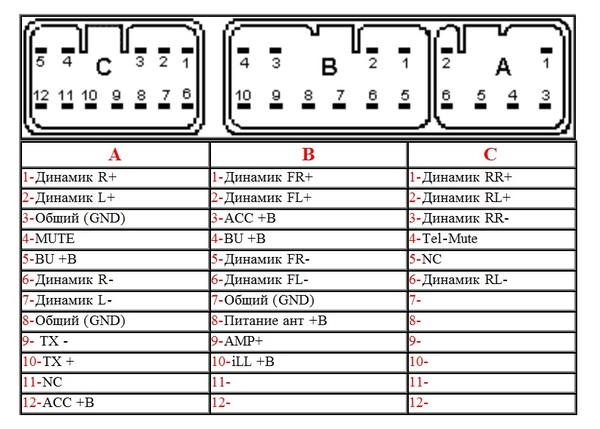

Для каждого подобного вывода разработан не только стандартный интерфейс, но и название, упрощающее поиск и подключение. В этом обзоре дана самая распространенная расшифровка обозначений магнитол на примере Пионер.
Магнитола на Андроид, как подключить, краткая инструкция — MagicPortal

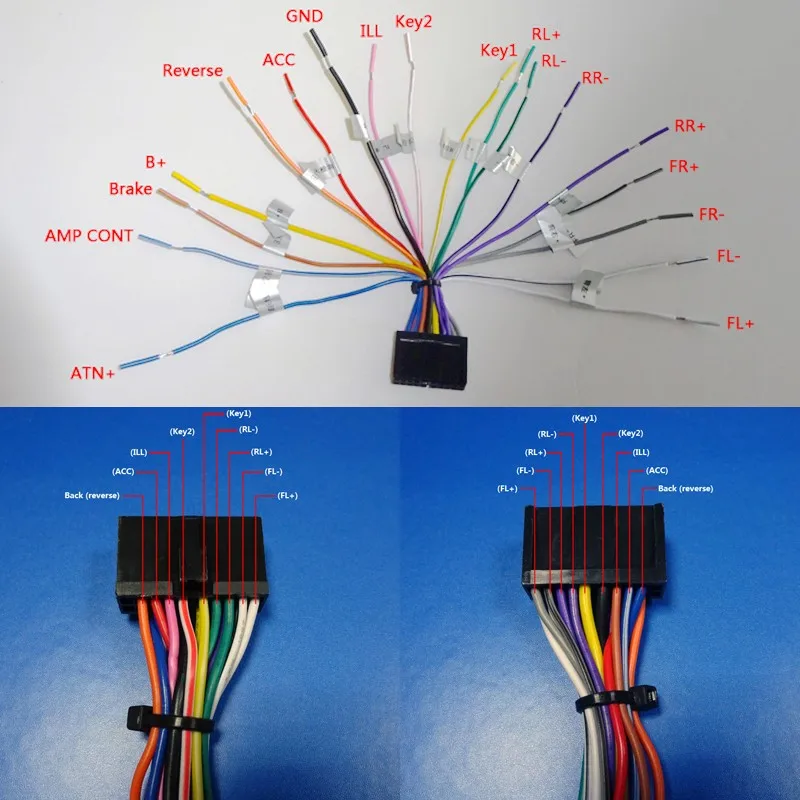

Относительно подключения магнитол 7 дюймов и 9 дюймов — провода для подключения практически одинаковы.

Универсальный провод содержит несколько проводов, из которых мы выделяем красный, жёлтый, чёрный — питание. Чёрный, соответственно «-» (масса), жёлтый — это постоянный «+» от аккумулятора, он самый толстый, т.к. по нему идёт питание на усилитель. Красный — он потоньше, работает для поддержания памяти магнитолы, часов, запоминания всех настроек.
Далее, третий в верхней колодке провод «Back» («реверс»), обычно он или коричневый, или розовый.
Это провод для подключения камеры заднего хода. Когда мы подключаем камеру заднего хода от неё необходимо протянуть «плюс» лампочки заднего хода и подключить сюда. Когда мы включаем заднюю передачу, питание поступает с лампочки заднего хода сюда и на экране включается интерфейс именно для камеры.
Следом берём провода «Key 1» и «Key 2». Они подключаются к вашим кнопкам на руле. Иногда необходимо подключить только «Key 1″ или только»Key 2», бывает необходимо их скрутить, это зависит исключительно от ваших кнопок.
Потом заходим в настройки и производим настройку самих кнопок на руле, их обучение.
Провод «Ant» — это питание усилителя антенны.
Оранжевый провод «ILL» — это, как правило, идёт от габаритов. Можно подключить, можно оставить. В разных магнитолах — это или подсветка кнопок (функциональных на переднем интерфейсе слева), или провод-габарит (когда вы включаете габариты, у вас на экране магнитолы зажигаются на машине лампочки).
Если подключение магнитолы на андроиде вызывает у вас какие-либо сложности, то лучше обратиться к профессионалам, которые сделают это качественно и быстро.
Пучок с «тюльпанами».
Здесь мы выделяем провод питания — управляющий провод усилителя. Его необходимо подключить к усилителю, чтобы при включении магнитолы усилителю подавалась команда на включение (чтобы он был не постоянно запитан).
«Video In» — сюда подключается камера переднего вида.
«Aux R Out» и «Aux L Out» — это провода для подключения к усилителю.
Провод («тюльпан») «Subwoofer».
Провода («тюльпаны») «Aux R In» и «Aux L In» — провода для подключения к проводу «Aux», т.е. мы сюда подключаем два «тюльпанчика» и на другом конце у нас должен быть выход на 3.5 джек, который можно подключить к телефону вместо наушников и у вас будет играть музыка.
Также имеется «тюльпан» «Video Out». Зачастую видео с магнитолы вывести тяжело, оно не работает или работает на определённых экранах, но провод имеется.
Далее, в нижнем ряду правая колодка — это провод для подключения камеры заднего хода. Слева и справа от него два проводка — это антенна «WiFi» и антенна «Bluetooth».
Даже, если вы не ставите камеру переднего или заднего хода, вам необходимо вставить данный провод, чтобы улучшить сигнал от вашей антенны.
В комплекте имеются провода «USB» (один на 4 pin, второй на 6 pin), GPS-антенна с удлинением, подключаемая в данный вход. Следует внимательно относиться к GPS-антенне — закручивать её полностью, плотно. Если вы видите, что у вас GPS плохо ловит, возможно данный проводочек следует немного подогнуть, чтобы был лучший контакт.
- Иные Вселенные
- Это интересно
- Загадки и шарады
- Логические задачи головоломки
- Скороговорки
- Фразы и выражения
- Книги
- Сонники
- Разное-Полезное
- Фотоальбомы
Войти с помощью
Войти на сайт
Что такое провод подсветки автомобильной магнитолы? – Improvecaraudio.
comНе всегда легко понять проводку в вашей автомобильной стереосистеме, поскольку провода бывают разных типов и цветов.
Одним из проводов, который можно спутать с другими, является провод подсветки. Итак, что же делает провод подсветки в автомагнитоле? Давай выясним.
Провод подсветки — это один из проводов, выходящих из жгута стереосистемы, который используется для затемнения экрана радиоприемника и подсветки элементов управления радиоприемником. Провод освещения подключается непосредственно к системе освещения вашего автомобиля и посылает прямой сигнал на стереосистему, как только вы включаете или выключаете фары.
Как партнер Amazon, ImproveCarAudio будет получать небольшую комиссию за соответствующие покупки, совершенные по ссылкам в этой статье.
Совет: При работе с радиопроводкой вы можете полагаться на цвета проводов, но удобно иметь хороший вольтметр и убедиться, что все кабели подключены к нужным местам.
Мультиметр, которым я часто пользуюсь и доволен его качеством, AstroAI TRMS 6000 . Он прост в использовании и позволяет точно измерять все электрические параметры.
В статье ниже я покажу вам, что такое провод освещения, как он работает и как его подключить к магнитоле и автомобильной установке.
Что делает провод подсветки автомобильной магнитолы?
Провод освещения используется для передачи сигнала от переключателя фар через жгут проводов на провод освещения, прикрепленный к автомобильной стереосистеме.
Это особенно важно при вождении ночью, потому что вы не хотите, чтобы свет от экрана был слишком ярким, что представляет угрозу безопасности при вождении ночью!
Когда переключатель фар включен, он переключает питание на провод подсветки автомобильной стереосистемы, активируя внутреннюю цепь, которая контролирует количество света, излучаемого дисплеем.
С другой стороны, выключение фар отключит питание от этого провода и оставит экран полностью освещенным.
Обратите внимание, что некоторые радиостанции имеют отдельный провод подсветки для дневного и ночного режима. Когда солнце садится, питание переключается из дневного режима в ночной, чтобы вы могли четко видеть свое радио во время вождения в ночное время.
Как подключить провод подсветки к магнитоле?
Если вы устанавливаете в автомобиль новую автомобильную стереосистему, к которой не подключен провод подсветки, вам необходимо знать, как ее подключить самостоятельно.
Следующие несколько шагов покажут вам, как добавить провод подсветки к стереосистеме:
- Отсоедините отрицательную клемму аккумуляторной батареи под капотом с помощью торцевого ключа и подходящей вставки.
- Найдите оранжевый провод сзади жгута проводов стереосистемы. В некоторых магнитолах это может быть оранжевый провод с белой полосой. Чтобы убедиться, что у вас правильный провод, сверьтесь с цветовым кодом в руководстве по радио или на этикетке в верхней части радио.
- Найдите соответствующий провод на адаптере жгута проводов, который взаимодействует с заводским жгутом в полости приборной панели. Внимательно посмотрите на маркировку на адаптере жгута проводов, чтобы определить, какой провод является проводом освещения.
Чтобы убедиться, что провод правильный, можно провести простую проверку с помощью вольтметра или лампочки.
Включите габаритные огни и подключите один щуп к проверяемому проводу, а другой щуп к шасси автомобиля. Если вы видите на дисплее 12В после прикосновения щупа к проводу, это именно тот провод, который вы ищете.
- Если вы нашли соответствующий провод в автомобильной установке, следующим шагом будет зачистка от 0,5 до 1 дюйма с свободных концов обоих проводов освещения.
- Вставьте провода в противоположные концы обжимного соединителя 16 калибра и обожмите его с помощью обжимного инструмента.
Сильно сожмите, чтобы зафиксировать провода в разъеме так же, как и для всех других подключаемых кабелей.
- Подсоедините отрицательную клемму аккумуляторной батареи после завершения монтажа всех жгутов проводов.
- Включите радио и проверьте, включив фары. Правильно подключенное радио должно тускнеть при включенном освещении, а затем возвращаться к нормальной яркости, когда оно выключено.
Какое напряжение на проводе подсветки автомагнитолы?
Напряжение на проводе освещения 12 вольт, которое обеспечивает генератор автомобиля при работающем двигателе.
Через провод подсветки автомагнитола будет получать постоянный сигнал, как только вы включите свет, что позволяет автоматически затемнять экран дисплея.
Нужен ли провод подсветки в автомагнитоле?
Провод освещения автомобиля является неотъемлемой частью стереосистемы, поскольку он обеспечивает постоянный сигнал на экране вашего радиоприемника.
Без этого провода автомагнитола не может принимать сигнал при включенном освещении, а это значит, что вы не сможете затемнить экран магнитолы после захода солнца.
В чем разница между проводом освещения и проводом диммера?
Провод освещения выдает 12 В каждый раз, когда включены фары, а провод диммера выдает напряжение от 0 до +12 В в зависимости от яркости, на которую вы включили фары.
Провод диммера позволяет радиостанции приглушаться вместе с остальными световыми индикаторами. Во многих старых автомобилях его нет, но в наши дни в большинстве автомобилей вы найдете диммерный провод.
Поскольку большинство вторичных радиоприемников либо полностью тусклые, либо полностью яркие, на самом деле не имеет значения, к какому проводу вы подсоедините оранжевый провод от жгута радиоприемника.
Провод затемнения особенно полезен, если у вас есть головное устройство с большим экраном, которое может быть очень ярким ночью.
Если у вас подключен провод диммера, как только вы включаете фары, радио приглушается, и у вас нет яркого монитора, который светит прямо на вас, когда вы за рулем.
Заключение
Провод подсветки сообщит автомагнитоле, когда включать и выключать.
Когда фары автомобиля включены, сигнал от выключателя фар передается через жгут проводов на провод освещения, прикрепленный к автомобильной стереосистеме.
Это важно при вождении ночью, и вы не хотите, чтобы свет от экрана был слишком ярким.
Часто задаваемые вопросы
Куда подключать оранжевый провод подсветки в автомобиле?
Провод подсветки от магнитолы необходимо соединить с проводом подсветки, выходящим из приборной панели.
Оранжевый провод предназначен для приглушения элементов управления на экране радиоприемника при включении света.
Провод подсветки выходит сзади магнитолы, его нужно подключить к оранжевому проводу от торпедо. Если у вас нет стандартного жгута радио, вам необходимо определить провод подсветки.
Лучший способ узнать, какой из проводов является проводом освещения, — это использовать лампочку или стандартный вольтметр:
- Когда свет выключен, на счетчике не будет напряжения и нулевое значение.
- Когда вы включаете габаритные огни, напряжение достигает 12 вольт, и загорается контрольная лампа.
Что такое провод оранжевой подсветки?
Оранжевый провод подсветки отвечает за затемнение и подсветку дисплея автомобильной стереосистемы и получает сигнал непосредственно от выключателя освещения автомобиля.
В некоторых случаях оранжевый провод можно заменить проводом другого цвета, чаще всего белым, но это бывает редко.
Как подключить оранжевый провод подсветки автомобиля?
Провод подсветки регулирует яркость дисплея на лицевой панели вторичного радиоприемника и подключается непосредственно к фарам автомобиля.
Чтобы подключить провод освещения к автомобилю, выполните следующие действия:
#1. Отсоедините провод заземления от автомобильного аккумулятора.
#2. Найдите оранжевый провод сзади жгута проводов стереосистемы. Хотя провод должен быть оранжевым, на некоторых радиостанциях он может быть белым. Если вы не уверены в цвете провода подсветки вашей стереосистемы, обратитесь к руководству.
#3. Затем найдите соответствующий провод на адаптере жгута проводов.
В этом случае цвета вторичного адаптера должны соответствовать цветам проводов автомобиля.
#4. Зачистите свободный конец обоих проводов освещения на 1 дюйм и соедините провода вместе. Вы можете сделать это, припаяв их или используя обжимной разъем.
#5. Используйте обжимной разъем и крепко сожмите его, чтобы зафиксировать провода внутри разъема.
#6. Когда оба оранжевых провода подсоединены, подсоедините отрицательную клемму аккумуляторной батареи.
#7. Наконец, включите радио и фары, чтобы проверить, работает ли затемнение.
Яркость радиоприемника должна уменьшаться при включенном освещении, а затем возвращаться к нормальной яркости при выключении.
Что делать, если у магнитолы нет провода подсветки?
Если у вашей радиостанции нет оранжевого провода подсветки, это означает, что вы не можете затемнить экран радиостанции.
Оранжевый провод подсветки можно подключать к различной аппаратуре, но не всегда он входит в состав автомобильных магнитол.
Для чего нужен провод диммера в автомобильной магнитоле?
Провод диммера (провод освещения) соединяет магнитолу и автомобиль, чтобы магнитола знала, что свет включен.
Когда свет включен, сигнал затемняет дисплей на радио, поэтому, когда вы знаете, что у вас включены фары, система получает сигнал о том, что на улице темно, и ей нужно затемнить экран радио, чтобы он не ревущий вам в лицо, когда вы за рулем.
Что означает слово «плохо» на радио?
Слово «плохо» на радио относится к проводу подсветки.
Провод подсветки отвечает за подсветку дисплея автомобильной стереосистемы. Если этот провод не подключен, дисплей не будет затемнен и может быть слишком ярким, когда на улице темно.
Можно ли подключить провод освещения к 12 В?
Если вы подключите провод подсветки к постоянному напряжению 12В, экран вашей автомагнитолы всегда будет затемнен.
Однако имейте в виду, что это может затруднить просмотр экрана в условиях нормального освещения в течение дня.
Должен ли быть подключен провод освещения?
Для работы автомагнитолы не обязательно подключать провод подсветки.
Однако, если у вашей магнитолы есть провод подсветки, а вы его не подсоединили, экран вашего автомагнитолы не будет затемнен и может быть слишком ярким, когда на улице темно.
Куда подключать провод подсветки автомобильной магнитолы? – Улучшениеcaraudio.com
Если вы похожи на многих любителей автозвука, возможно, вы ищете способы улучшить не только звук вашей системы, но и ее внешний вид.
Один из способов сделать это — подключить провод подсветки к автомобильной стереосистеме. Но куда вы его подключаете? Давай выясним.
Как правило, провод подсветки автомагнитолы следует подключать к оранжевому проводу от приборной панели. Однако, если автомобильная стереосистема оснащена жгутом проводов стандартного размера DIN, а в автомобиле есть функция затемнения, провод подсветки автоматически подключается через соответствующий штырек в жгуте проводов.
Как партнер Amazon, ImproveCarAudio будет получать небольшую комиссию за соответствующие покупки, совершенные по ссылкам в этой статье.
Совет: Если в вашем автомобиле нет функции затемнения, вы можете подключить провод подсветки к прикуривателю.
Это включит подсветку всякий раз, когда ключ находится в положении аксессуара, и для ее регулировки, когда вам не нужен затемненный экран, вам нужно добавить переключатель.
В этой статье я подробно расскажу, что такое провод подсветки, его назначение в автомагнитолах и как его правильно подключить. Также объясню, что делать, если у вашей магнитолы нет провода подсветки в жгуте.
Что такое провод освещения?
Провод подсветки — это оранжевый провод в жгуте автомагнитолы, отвечающий за регулировку света на передней панели автомагнитолы.
При включении фар провод передает на магнитолу сигнал на включение ее подсветки, чтобы кнопки и ручки были видны в темноте.
При этом экран радио становится темнее, чтобы избежать световых бликов.
Как подключить провод освещения?
В большинстве случаев провод подсветки следует подключать к оранжевому проводу от приборной панели.
Если автомобильная стереосистема оснащена жгутом проводов стандартного размера DIN, а в автомобиле есть функция затемнения, провод подсветки подключается автоматически через соответствующий контакт в жгуте проводов.
Некоторые радиостанции не имеют провода подсветки в жгуте. В этом случае можно подключить магнитолу штатным жгутом, но провод подсветки от автомобиля не будет подсоединен.
Что произойдет, если не подключить провод подсветки к магнитоле?
Если не подключить провод подсветки к магнитоле, кнопки и ручки на передней панели не будут подсвечиваться. Это может затруднить просмотр элементов управления в условиях низкой освещенности.
Также дисплей магнитолы не будет затемняться при включении фар. Это может вызвать световые блики и затруднить вождение автомобиля.
Как узнать, есть ли в вашем автомагнитоле провод подсветки?
Если у радио есть провод подсветки, он будет указан в характеристиках продукта. В противном случае вы можете сверить схему подключения с радиоприемником или поискать комплект подсветки, совместимый с вашим автомобильным радиоприемником.
Если в вашей магнитоле нет проводов подсветки и вы хотите их добавить, вы можете сделать это, подключив их к проводу питания прикуривателя. Это будет включать подсветку всякий раз, когда ключ находится в положении вспомогательного оборудования.
Для регулировки освещения можно добавить на провод переключатель. Выключатель позволит включать и выключать освещение независимо от фар автомобиля.
Как определить, что провод подсветки не работает?
Если провод подсветки не работает, кнопки и ручки на передней панели не будут подсвечиваться при включении фар.
Это может затруднить просмотр элементов управления в условиях низкой освещенности, и дисплей радио не будет затемнен.
