Работа дифференциала – что такое дифференциал в автомобиле?

Содержание

устройство, назначение, где находится и для чего нужна блокировка межосевого механизма » АвтоНоватор

Современное машиностроение подразумевает большое количество вариаций автомобильного дифференциала. Это обусловлено тем, что индустрия постоянно развивается: машины имеют не только задний и передний привод, но также и полный. Вдобавок классификация узлов автомобиля разделяется по строению самого механизма. «Начинка» транспортных средств становится сложнее, но даже начинающим автовладельцам стоит знать принцип работы дифференциала.

Назначение

В автомобильной трансмиссии одной из самых важных деталей является дифференциал. Его задача состоит в том, чтобы правильно распределять и изменять крутящий момент двух потребителей, которые имеют различную угловую скорость.

Работа дифференциала заключается в том, чтобы давать правильные сигналы колёсам от коробки передач и напрямую от двигателя. Данный автомобильный узел имеет планетарное строение, что позволяет ему выполнять свою работу, даже если количество оборотов колёс в один промежуток времени имеет различие. Такое возможно, когда авто входит в поворот или начинает буксовать.

Дифференциал позволяет ведущим колёсам автомобиля вращаться с различной угловой скоростью

При всех достоинствах у простых вариантов дифференциалов есть и важные недостатки, и самый главный из них следующий: частота вращения на колёса распределяется не только в соотношении 50/50, но может стать и 100/0, когда, например, автомобиль застревает на льду или в грязи.

Наиболее частыми местами для установки дифференциала считаются:

  • Коробка передач, в случае с автомобилями, имеющими передний привод;
  • Раздаточная коробка или картер переднего и заднего моста, если авто имеет полный привод;
  • Задний мост, на заднеприводных ТС.

Кроме того дифференциал условно делят на несколько разновидностей:

  • Червячный, который считается универсальным видом;
  • Конический — его чаще ставят между колёсами;
  • Цилиндрический — зачастую используется для автомобилей с полным приводом и устанавливается между осями.

Существует также разделение дифференциалов по принципу симметричности. Выделяют симметричные и несимметричные узлы. Каждый из типов используется в определённых ситуациях. Несимметричная конструкция используется в полноприводных автомобилях. Дифференциал устанавливается между осями, и даёт различные пропорции крутящего момента на каждую из них. Для симметричного дифференциала подходит установка на главные оси. Это позволяет распределить между двумя колёсами равный крутящий момент.

Работа дифференциала на заднеприводном автомобиле

По месту расположения разделяют межосевой и межколёсный узел. Межколёсный дифференциал устанавливается между двумя колёсами, которые расположены на одной оси. Межосевой дифференциальный узел монтируется строго посередине между двух параллельных осей.

Устройство и принцип работы дифференциала

Для того чтобы определиться, как работает дифференциал в заднеприводной машине необходимо понять, что задняя ведущая ось вращается при помощи карданной передачи. После этого с помощью редуктора осуществляется поворот полуоси с колесом на ней. Дифференциалу удаётся совместить вышеперечисленные задачи так, чтобы колёса могли крутиться с различной скоростью. На автомобилях с передним приводом местонахождение и принцип работы дифференциального узла отличается. В данном случае крутящий момент от коробки передач сразу попадает на узел. После чего оказывается воздействие непосредственно на валы привода. Что касается полного привода, то для того чтобы ТС могло проезжать по разным участкам дорог, требуется не один, а целых три узла: между осями и между колёсами. В остальном принцип действия не отличается от вышеупомянутых.

Элементы, которые в дифференциале считают основными, это:

  • Полуосевые шестерни;
  • Шестерни сателлитов;
  • Корпус.

Сателлиты по своему строению похожи на планетарный редуктор. Основная функция сателлитов заключается в том, чтобы совмещать корпус и полуосевую шестерню. Шлицы соединяют корпус и шестерню с теми колёсами, которые в автомобиле используются в качестве ведущих.

Если шестерни, используемые в дифференциале, имеют разное количество зубьев и разную направленность крутящего момента, то подобные механизмы относятся к несимметричным. В случае когда у шестерёнок одинаковое количество зубьев — дифференциал симметричный.

Корпус — это «оболочка» узла, его основная часть, в которой размещается остальные части механизма.

Что такое блокировка дифференциала в автомобиле

Блокировка дифференциального узла — это крайне важная функция, которая позволяет на время остановить работу одной из шестерёнок. Это необходимо в том случае, если одно из колёс по каким-либо причинам продолжает крутиться, а второе стоит на месте. Такая ситуация может произойти в случае, когда машина перемещается по неравномерно заледеневшей дороге.

Это интересно! Стоит применять блокировку в случае движения на небольшой скорости по труднопроходимым дорогам. Именно тогда вероятность застрять весьма высока. В других ситуациях блокировать дифференциал не следует, так как автомобиль стремится ехать по прямой и становится практически неуправляемым.

Разновидности механизма по способу блокировки

Временная остановка одного из работающих механизмов спасает не только от пробуксовки, но и от серьёзных проблем с неуправляемыми заносами. Можно заблокировать как колесо, так и половину оси. В зависимости от конфигурации автомобиля устанавливается дифференциал с ручным, самоблокировочным или электронным типом блокировки.

С ручной блокировкой

Дифференциал с ручным способом блокировки считают одним из наиболее примитивных. Отключение в ручном режиме осуществляется при помощи кнопок или рычагов, которые располагаются в салоне автомобиля. Подобный вид чаще всего используется в машинах, которые имеют полный привод, иными словами, во внедорожниках.

Планетарная система принимает форму муфты и блокирует возможность движения сателлитов. Эксперты настоятельно рекомендуют использовать ручную блокировку только после того, как будет выжата педаль сцепления.

Это важно! После блокировки дифференциала следует сбросить скорость на минимум, особенно если в этот момент автомобиль пересекает труднопроходимую местность. После того, как один из узлов заблокируется, будет гораздо сложнее поворачивать, а, значит, транспортное средство будет легче вести по прямой.

Функция ручной блокировки применяется на внедорожниках, которые обладают рамной конструкцией. Желательно использовать ручную блокировку, уже имея хороший стаж вождения, так как управлять таким автомобилем значительно сложнее.

Toyota Land Cruiser 100 является внедорожником, имеющим кнопку блокировки межосевого дифференциала

Транспортные средства, на которых имеется ручная блокировка дифференциала:

  • Toyota Land Cruiser;
  • Toyota Hilux;
  • Шевроле Нива.

Самоблокирующийся

Данный вид узлов хорошо приспособлен к тяжёлым условиям вождения, так как значительно увеличивают проходимость авто. Основной принцип самостоятельной блокировки заключается в том, что определённые условия движения способствуют автоматической блокировке дифференциала. Если разница в полуосях становится слишком значительной, срабатывает механизм насоса, который нагнетает давление масла. После этого пластины начинают сближаться, а скорость колеса снижается. Этот метод позволяет правильно распределить нагрузку на колёса при буксовке или заносе.

Существует множество известных автомобильных самоблокирующихся дифференциалов. Например, узлы фирм Торсен и Квайф. Также примером подобного устройства является модель «speed sensitive». Механизм моментально фиксирует различную скорость вращения осей транспортного средства. Модель автомобиля, где стоит именно этот тип дифференциала — Toyota Rav4 с вискомуфтой. Если одна из осей начинает двигаться с намного большей скоростью, то муфта срабатывает и начинает тормозить движение предотвращая аварийную ситуацию! Как только скорость снижается, сила трения уменьшается и возвращает независимость частям узла.

Работа дифференциала Торсен основана на особенностях работы червячной передачи

На спецтехнике устанавливается другой вариант самоблокирующихся дифференциальных механизмов — кулачковые пары. Примером может послужить «ГАЗ-66». Подобная конструкция значительно увеличивает проходимость машины, однако вполне может создать опасные ситуации, когда дифференциал замыкается самостоятельно. Схема его действия очень проста и понятна: вместо «планетарки» в механизме применяются зубчатые пары. Они вращаются, если в скорости колёс возникают небольшие расхождения, однако если разница увеличиваются, то устройства входят в клин.

С электронным управлением

Блокировка узла в данном случае происходит после передачи датчиками информации в управление. Система управления может не только заблокировать дифференциальный узел, но и автоматически контролировать сцепление и тягу колёс. Датчики контролируют частоту оборотов всех осей, что значительно упрощает задачу управления автомобилем на разных поверхностях дорожного покрытия.

Активного действия

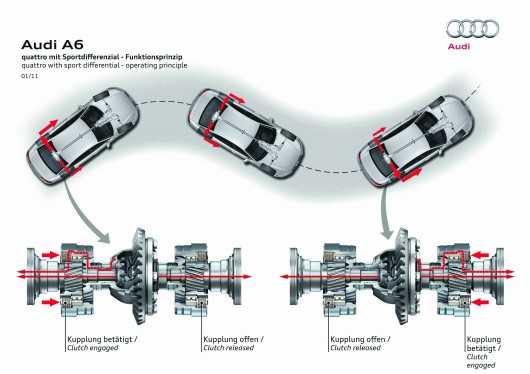

На сегодняшний день активные дифференциалы являются одними из наиболее эффективных в сравнении со своими аналогами. Подобный механизм был изобретён сравнительно недавно, однако уже набрал популярность. Принцип его работы в том, чтобы ускорить действие колёс и полуоси. Несмотря на то, что подобное решение полностью противоположно остальным, такой способ оказался наиболее удачным.

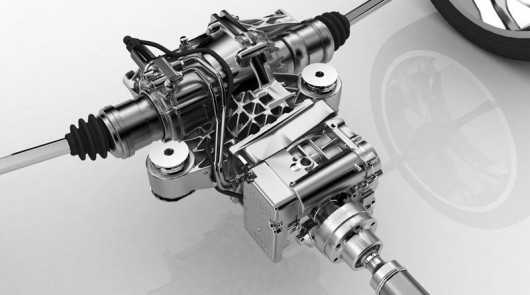

Активный дифференциал задней оси по команде центрального процессора увеличивает тягу на внешнем колесе автомобиля

Подобные разработки не только оптимизируют работу, но и позволяют снизить риски поломки автомобиля. Кроме того уменьшается процентное соотношение аварийных ситуаций на дорогах из-за неправильной работы дифференциала. Постоянное улучшение делает вождение любых наземных транспортных средств более простым, безопасным и удобным. Главное — это своевременно проверять состояние шестерёнок и всех остальных деталей, которые оказывают непосредственное влияние на работу дифференциального узла. От этого зачастую зависит не только безотказность личного автомобиля, но и жизнь водителя и пассажиров.

carnovato.ru

Дифференциал. Назначение и основные типы

Назначение дифференциала

Дифференциал служит для распределения подводимого к нему вращающего момента между выходными валами и обеспечивает возможность их вращения с неодинаковыми угловыми скоростями.

При движении колесного ТС на повороте внутреннее колесо каждой оси проходит меньшее расстояние, чем ее наружное колесо, а колеса одной оси проходят разные пути по сравнению с колесами других осей.

Неодинаковые пути проходят колеса ТС при движении по неровностям на прямолинейных участках и на повороте, а также в случае прямолинейного движения по ровной дороге при разных радиусах качения колес, например при неодинаковом давлении воздуха в шинах и износе шин или неравномерном распределении груза на ТС.

Если бы все колеса вращались с одинаковой скоростью, это неизбежно приводило бы к их проскальзыванию и пробуксовыванию относительно опорной поверхности, следствием чего явились бы повышенный износ шин, увеличение нагрузок в механизмах трансмиссии, затраты мощности двигателя на работу скольжения и буксования, повышение расхода топлива, а также трудность поворота транспортной машины. Таким образом, колеса ТС должны иметь возможность вращаться с неодинаковыми угловыми скоростями относительно друг друга. У неведущих колес это обеспечивается тем, что они установлены свободно на своих осях и каждое из них вращается независимо друг от друга. У ведущих колес это обеспечивается установкой в их приводе дифференциалов.

Основные типы дифференциалов

По месту расположения дифференциалы подразделяют на:

  • межколесные (распределяющие вращающий момент между ведущими колесами одной оси)
  • межосевые (распределяющие момент между главными передачами двух ведущих мостов)
  • центральные (распределяющие момент между группой ведущих мостов)

По соотношению вращающих моментов на ведомых валах дифференциалы могут быть:

  • симметричными (моменты на ведомых валах всегда равны между собой)
  • несимметричные (отношение моментов на ведомых валах не равно единице)

Различают также дифференциалы:

  • неблокируемые
  • блокируемые принудительно
  • самоблокирующиеся

По конструкции дифференциалы подразделяют на:

  • конические
  • цилиндрические
  • кулачковые
  • червячные

В некоторых случаях вместо дифференциалов устанавливают механизмы типа муфт свободного хода.

В настоящее время на колесных ТС наиболее широкое распространение получили конические симметричные неблокируемые дифференциалы.

Видео: Как работает дифференциал?

Схемы дифференциалов

Рис. Схемы простых дифференциалов с постоянным соотношением моментов на ведомых валах: а — симметричного конического; б — симметричного цилиндрического; в — несимметричного цилиндрического; г — несимметричного конического; 1, 8 — левая и правая полуоси дифференциала; 2, 6 — левая и правая полуосевые шестерни; 3 — сателлит; 4 — корпус дифференциала; 5 — ведомое колесо главной передачи; 7 — ось вращения сателлитов; 9 — солнечная шестерня; 10 — эпициклическая шестерня

Рис. Межколесный симметричный конический дифференциал: 1, 8 — чашки дифференциала; 2, 7 — опорные шайбы полу осевых зубчатых колес; 3, 6 — полу осевые зубчатые колеса; 4 — опорная шайба сателлита; 5 — сателлиты; 9 — крестовина

Рис. Схемы несимметричных дифференциалов: а — конический; б — цилиндрический

Рис. Кулачковый дифференциал автомобиля ГАЗ-66-11 (а) и схема его работы (б): 1 — внутренняя звездочка; 2 — сепаратор; 3 — наружная звездочка; 4 — чашка дифференциала; 5 — сухарь

Рис. Блокируемый межколесный дифференциал: 1 — муфта; 2 — зубчатый венец

Рис. Межосевой дифференциал автомобиля КамАЗ-5320: 1 — ведущий вал; 2 — уплотнительная манжета; 3 — картер дифференциала; 4, 7 — опорные шайбы; 5, 17 — чашки дифференциала; 6 — сателлит: 8 — датчик блокировки; 9 — пробка заливного отверстия; 10 — пневматическая камера блокировки; 11 — вилка; 12 — стопорное кольцо; 13 — зубчатая муфта; 14 — муфта блокировки; 15 — сливная пробка; 16 — зубчатое колесо привода среднего моста; 18 — крестовина; 19 — зубчатое колесо привода заднего моста; 20 — болт крепления чашек; 21 — подшипник; 22 — крышка подшипника

Рис. Работа межколесного дифференциала: а — общая схема; б — при движении прямо; в — при повороте; 1 — корпус дифференциала; 2, 5 — полуосевые зубчатые колеса; 3 — крестовина: 4, 6 — сателлиты; 7 — ведущее зубчатое колесо главной передачи; 8, 9 — полуоси; 10 — ведомое зубчатое колесо главной передачи

Рис. Межосевой дифференциал Torsen: 1, 3 — правая и левая полуосевые шестерни; 2 — корпус дифференциала; 4 — сателлит, связанный с правой полуосевой шестерней; 5, 7 — выходные валы дифференциала; 6 — сателлит, связанный с левой полуосевой шестерней

ustroistvo-avtomobilya.ru

Что такое дифференциал и как он работает?

Дифференциал в автомобиле работает с целью осуществления следующих трёх задач:

  1. Дифференциал передаёт мощность двигателя на колёса машины.
  2. Делает последний шаг в уменьшении числа оборотов к колёсам (мы ведь помним, что первый такой шаг делает коробка передач) и, следовательно, увеличивая крутящий момент, передаваемый тем же ведущим колёсам.
  3. Передавая мощность на ведущие колёса (всегда на чётное количество колёс на одной оси: на два или на все четыре), дифференциал позволяет каждому из них вращаться с разными скоростями (это именно то, от чего дифференциал заработал своё название).

В этой статье Вы узнаете, почему Ваш автомобиль нуждается в разных оборотах вращения колёс, как это обеспечивается, что такое дифференциал, как дифференциал работает и каковы его основные недостатки. Мы также рассмотрим несколько его типов.

Для чего нужен дифференциал?

Автомобильные колёса вращаются с разной скоростью, особенно это заметно при повороте. Вы можете видеть в анимации ниже, что каждое колесо проезжает очень разное расстояние, когда автомобиль поворачивает, и что внутренние колёса проезжают гораздо более короткое расстояние, чем внешние. Поскольку скорость равна расстоянию, поделённому на время, необходимое для проезда этого расстояния, то получается, что колёса, которые проезжают меньшее расстояние, вращаются с более низкой скоростью: так, при повороте налево левые колёса будут крутиться медленнее, чем правые, и наоборот. Также следует отметить, что передние колёса проезжают расстояние, отличающееся от того, которое проезжают задние колёса.

Кликните для просмотра анимации

Для автомобилей с приводом только на одну ось колёс - будь то на задние колёса или же на передние - разность вращения передних колёс к задним это не проблема. Нет никакой связи между ними, поэтому они вращаются независимо. Но ведущие колёса связаны между собой так, чтобы один двигатель и трансмиссия должны приводить в движение оба колеса, при этом, с разной скоростью их вращения. Но как же быть, если двигатель у нас всего один?! Если Ваш автомобиль не оснащён дифференциалом, колёса должны быть заблокированы вместе, будучи вынужденными вращаться с одной и той же скоростью. Это сделало бы манёвры поворотов - даже под небольшим углом - сложными: у таких автомобилей, чтобы иметь возможность повернуть, одной из шин обязательно придётся скользить, либо другой обязательно пробуксовывать. А с современными покрышками и асфальтовыми дорогами для этого потребуется достаточно много сил. Эта сила должна будет передаваться через ось от одного колеса к другому, возложив, таким образом, очень тяжёлое бремя на компоненты оси.

Именно с этой проблемой безукоризненно справляется дифференциал.

Что такое дифференциал?

Дифференциал - это устройство, которое разделяет крутящий момент двигателя на два пути с выходами, что позволяет каждому выходу вращаться с различной скоростью.

Дифференциал имеется на всех современных легковых и грузовых автомобилях, а также на многих полноприводных машинах. Причём, все полноприводные авто должны иметь дифференциал между каждым набором ведущих колёс на одной оси, и, кроме того, они нуждаются в дифференциале между парами передних и задних колёс (помните начало статьи - потому что передние колёса проходят другую дистанцию, в отличие от задних колёс при движении автомобиля по направлению, отличному от прямого?).

Тем не менее, некоторые полноприводные машины не имеют дифференциала между передними и задними колёсами, и, вместо этого, эти пары колёс тесно связаны между собой так, что передние и задние колёса должны крутиться с одной и той же скоростью. Вот почему на таких автомобилях производители не рекомендуют ездит по твёрдому покрытию в режиме полного привода, а включать его только на бездорожье.

А теперь давайте выясним, в каком месте автомобиля обычно располагается дифференциал в зависимости от типа привода автомобиля:

Как работает дифференциал?

Мы начнем с простейшего типа дифференциала, называемого открытым дифференциалом. Но сначала мы должны изучить некоторые термины - посмотрите на рисунок ниже, там Вы найдёте основные компоненты работы дифференциала:

Таким образом, дифференциал состоит из следующих основных частей:

  1. Ведущий вал - передаёт крутящий момент, ведя его от коробки передач к началу дифференциала
  2. Ведущая шестерня ведущего вала - косозубая небольшая шестерня в форме конуса, которая используется для сцепки с механизмом дифференциала
  3. Коронная шестерня - ведомая шестерня также в форме конуса, которая приводится в движение (вращение) ведущей шестерней. Ведущая и ведомая шестерня, вместе взятые, называются главной передачей и именно они служат последним этапом уменьшения скорости вращения, которое в конечном счёте достигнет колёс (коронная шестерня всегда меньше ведущей, а, значит, ведущей шестерне придётся сделать намного больше оборотов, пока ведомая сделает всего один оборот вокруг себя).
  4. Шестерни полуосей - это последние шестерни на пути передачи вращения от ведущего вала к колёсам.
  5. Сателлиты - планетарный механизм, который как раз и осуществляет ключевую роль в обеспечении разности вращения колёс при повороте.
  6. Полуоси - валы, идущие от дифференциала непосредственно к колёсам.

А теперь давайте перейдём к ключевому и самому важному понимаю, как работает дифференциал, и посмотрим на анимации ниже, как вышеперечисленные компоненты открытого дифференциала работают в двух случаях:

  • Когда автомобиль едет прямо.
  • Когда автомобиль поворачивает.

Посмотрите сами - всё достаточно просто:

Нажмите на кнопку "Поворачиваем", чтобы увидеть, как работает дифференциал во время поворота, и "Едем прямо", чтобы посмотреть, как движутся его компоненты во время прямолинейного движения

Как мы видим, когда мы едем прямо на своей машине, то фактически весь механизм дифференциала крутится с одной скоростью: частота вращения входного вала равна частоте вращения полуосей и, соответственно, частоте вращения колёс. Но стоит нам немного повернуть руль, как ситуация меняется, и в свою главную роль вступают теперь сателлиты, которые разблокируются за счёт разности нагрузки на колёса (когда одно колесо пытается пробуксовать, крутясь быстрее), и вся мощность от двигателя теперь проходит через них. А за счёт того, что два сателлита - это две независимые шестерни, получается, что они и передают разную частоту вращения полуосям, как бы раздваивая её, но не деля всю мощность поровну, а передавая наибольшую мощность тому колесу, которое движется по внешнему краю во время поворота автомобиля и, соответственно, раскручивая его сильнее (повышая его количество оборотов). И разность передаваемой мощности при этом тем сильнее, чем круче поворачивает машина (точнее, чем меньше радиус поворота этой машины).

Какой главный недостаток дифференциала?

Открытый дифференциал передаёт вращение тому или иному колесу практически в любом соотношении, в том числе и в соотношении 100%/0% - когда одно из ведущих колёс принимает весь крутящий момент на себя. В то же время распределение такого вращения между колёсами происходит при изменении нагрузки на эти колёса (а вместе с ними на полуоси) - то есть колесо с меньшей нагрузкой в повороте получает больше вращения. Но здесь кроется один существенный недостаток, который имеет место при определённых условиях, а именно, когда оба ведущих колеса находятся в грязи, снегу или на льду, и автомобиль начинает буксовать - в этом случае то колесо, которое имеет меньшее сцепление с поверхностью, будет получать львиную долю вращения. Проще говоря, если Вы, к примеру, застряли в снегу, сев "на пузо" - когда одно колесо сцеплено с поверхностью снега, а второе вовсе висит в воздухе, то получать мощность за счёт соответствующего распределения по полуосям дифференциала будет как раз то колесо, которое находится на весу, и именно оно будет беспомощно крутиться в воздухе. Особенно остро данная проблема стоит у внедорожников и вездеходов.

Какие виды дифференциалов бывают?

Решением этих проблем является дифференциал повышенного трения (LSD, его ещё называют дифференциалом с ограниченным проскальзыванием). Дифференциалы повышенного трения используют различные механизмы для обеспечения нормального дифференциального действия в различных условиях езды. Когда колесо скользит, такой дифференциал позволяет передать больше крутящего момента как раз на нескользящее колесо.

На внедорожниках и вездеходах также применяются дифференциалы с ручным отключением, которые, впрочем, очень часто не защищены от случайного отключения или отключения не в то время по незнанию - дело в том, что возможность отключения дифференциала на ходу влечёт за собой возможную его поломку, и это распространённая проблема.

Что такое вискомуфта (вязкая муфта)?

Вискомуфта чаще всего встречается во всех полноприводных машинах. И, если Вы читали статью о принципе работы гидротрансформатора, то знайте, что вискомуфта имеет схожую с ним схему работы. Она широко используется для связи задних колёс с передними таким образом, что когда один набор колёс начинает проскальзывать, крутящий момент будет передан на другой набор, тем самым решая злободневную проблему буксующего колеса, описанную выше.

Вязкая муфта имеет два набора пластин внутри герметичного корпуса, который заполнен вязкой жидкостью (несколько более вязкой, чем трансмиссионное масло, к примеру). Один набор пластин соединён с каждым выходным валом. В нормальных условиях оба набора пластин и их порция вязкой жидкости движутся с одной и той же скоростью. Но когда одна ось пытается вращаться быстрее, возможно, потому что она проскальзывает, множество пластин, соответствующих колёсам этой оси, вращаются быстрее, чем другие. Вязкая жидкость, находящаяся между пластинами, пытается догнать более быстрые диски, тем самым ведя за собой к этому и медленные диски. Это передает больший крутящий момент на медленнее вращающиеся колёса, которые как раз и не скользят.

Устройство вискомуфты

Когда автомобиль поворачивает, разница в скорости между колёсами на одной оси не так велика, как тогда, когда одно из колёс попросту проскальзывает. Чем быстрее пластины вращаются относительно друг друга, тем больше крутящего момента приходится на муфту. Муфта не мешает виткам крутиться, потому что величина крутящего момента, передаваемого во время поворота, мала.

Простой эксперимент с яйцом поможет объяснить поведение вискомуфты. Если Вы поставите яйцо на кухонный стол, скорлупа, белок и желток будут неподвижны. Но когда Вы начнёте раскручивать яйцо, скорлупа яйца будет двигаться с более высокой скоростью, чем белок, а белок немного быстрее, ем желток, но желток затем быстро наверстает упущенное. Кстати, чтобы убедиться в этих словах, проведите эксперимент, как только у Вас появится яйцо: раскрутите его достаточно быстро, а затем остановите его, потом просто отпустите яйцо, и оно начнёт снова вращаться (ну, или хотя бы дёрнется в сторону предыдущего вращения). В этом эксперименте мы использовали трение между скорлупой, белком и желтком, применяя силу только на скорлупу. Сначала мы раскрутили фактически скорлупу, и с некоторой задержкой за скорлупой за счёт трения начали раскручиваться белок, а затем и желток. А когда мы остановили скорлупу, то то же трение - между всё еще движущимся желтком, белком и скорлупой - применило силу к скорлупе, заставляя его ускориться. Так и в случае вискомуфты, сила передаётся между жидкостью и наборами пластин таким же образом, как между желтком, белком и скорлупой.

Что такое дифференциал Torsen?

Дифференциал Torsen является чисто механическим устройством: он не завязан никакой электроникой, а также муфтами или вязкими жидкостями и по своей сути представляет собой довольно простой механизм, очень схожий с открытым дифференциалом.

Torsen работает также, как и открытый дифференциал, когда величина крутящего момента между двумя ведущими колёсами равная. Но как только одно из колёс начинает терять сцепление с дорогой, разница в крутящем моменте приводит к блокировке вместе шестерен в дифференциале Torsen.

Такой дифференциал часто используется в мощных и очень мощных полноприводных машинах. Как и вискомуфта, он часто используется для передачи мощности между передними и задними колёсами. И в этом применении дифференциал Torsen превосходит вискомусту, потому что передаёт крутящий момент на колёса стабильно перед тем, как фактически начинается скольжение. Однако, если один набор колёс теряет сцепление с дорогой полностью, то дифференциал Torsen будет не в состоянии перенести крутящий момент на другой набор колёс из-за своей конструкции и принципа работы такого дифференциала.

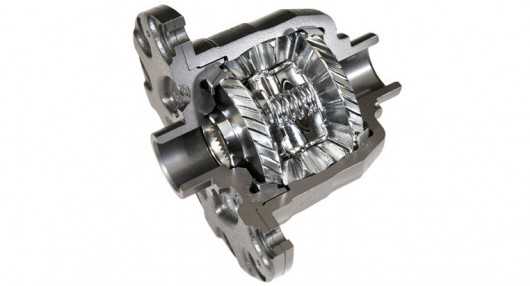

Так выглядит современный дифференциал Torsen

Кстати, почти все автомобили Hummer используют дифференциал Torsen между передней и задней осями. При этом, руководство пользователя для Hummer предлагает новое решение проблемы, когда одно колесо полностью теряет сцепление с дорогой: нажимайте на педаль тормоза. Применяя тормоз, крутящий момент подаётся на колёса, которые находятся в воздухе, а затем переходят к колёсам, которые смогут вытащить автомобиль из "каши".

howcarworks.ru

Дифференциал автомобиля - предназначение, устройство, как работает

Дифференциал – один из важнейших элементов трансмиссии автомобиля. Его основное предназначение заключается в распределении, изменении и передачи крутящего момента, а при необходимости, для обеспечения вращения двух потребителей с различными угловыми скоростями.

Межколесный дифференциал – это дифференциал, предназначенный для привода ведущих колес, если же он установлен между ведущими мостами в полноприводном автомобиле – межосевой интервал.

Как правило, дифференциал автомобиля располагается в следующим местах:

  • Привод ведущих мостов в полноприводном автомобиле – в раздаточной коробке
  • Привод ведущих колес в полноприводном автомобиле – в картере заднего и переднего моста
  • Привод ведущих колес в переднеприводном автомобиле — в коробке передач
  • Привод ведущих колес в заднеприводном автомобиле – картер заднего моста

В основе дифференциала лежит планетарный редуктор. Используемый в редукторе вид зубчатой передачи условно делит дифференциал на три следующих вида:

  • Червячный
  • Цилиндрический
  • Конический

Червячный – самый универсальный дифференциал и может быть установлен как между осями, так и между колесами. Цилиндрический тип, как правило, располагается в полноприводных автомобилях между осями. Конический тип применяется в основном как межколесный.

Различают также несимметричный и симметричный дифференциалы автомобиля. Несимметричный тип устанавливается между двумя приводными осями и позволяет передавать крутящий момент в различных пропорциях. Симметричный тип, как правило, устанавливается на главных передачах и позволяет передает на два колеса равный по значению крутящий момент.

Устройство автомобильного дифференциала

Основными элементами дифференциала являются:

  • Полуосевые шестерни
  • Шестерни сателлитов
  • Корпус

Схема дифференциала переднеприводного автомобиля:
1 — ведомая шестерня главной передачи; 2 — фрагмент ведущей шестерни главной передачи; 3 — ось сателлитов; 4 — сателлит; 5 — корпус дифференциала; 6 — правый фланцевый вал; 7 — сальник; 8 — конический роликовый подшипник; 9 — полуосевая шестерня; 10 — левый фланцевый вал; 11 — фрагмент картера коробки передач.

Шестерни сателлитов по своему принципу работы напоминают планетарный редуктор и служат для соединения между собой корпуса и полуосевой шестерни. Последние в свою очередь соединяются с помощью шлицов с ведущими колесами. В различных конструкциях используются четыре или два сателлита, в легковых автомобилей чаще используется второй вариант.

Чашка дифференциала или корпус – ее основное предназначение заключается в том, чтобы передавать через сателлиты крутящий момент от главной передачи к полуосевым шестерням. Внутри него располагаются оси для вращения сателлит.

Солнечные или полуосевые шестерни – предназначены для передачи крутящего момента с помощью полуосей на ведущие колеса. Левая и правая шестерни могут иметь как одинаковое, так и различное между собой число зубцов. В свою очередь шестерни с различным число зубов используются для образование несимметричного дифференциала, а с одинаковым количеством – для симметричного.

Принцип работы автомобильного дифференциала

Работает дифференциал следующим образом: вращая одно из ведущих колес автомобиля, второе начнет вращаться в противоположном направлении, но при этом должно выполняться условие неподвижности карданного вала. В данном случае стеллиты вращаются в свих осях, играя роль шестерни.

Если завести двигатель и включить сцепление и любую из передач, начнет свое вращение карданный вал, передающий свой крутящий момент через цилиндрические и конические шестерни коробке дифференциала.

Таким образом, во время движения автомобиля по кривой траектории одно колесо замедляет свой ход, второе наоборот увеличивает его. В результате устраняется пробуксовка и скольжение колес и каждое из них вращается с той скоростью, которая необходима для безопасного движения.

Во время движения автомобиля по прямой, ничего особенного не происходи и дифференциал передает крутящий момент на оба колеса в одинаковом соотношении. Шестерни полуосевые вращаются с одинаковой угловой скоростью, так как сателлиты в этом случае находятся в неподвижном состоянии.

При движении на скользких покрытиях дифференциал обладает одним существенным недостатком – он может вызвать боковой занос машины, так как на буксующем колесе низкая сила сцепления с покрытием и оно начинает вращаться в холостую.

Самые простейшие дифференциалы автомобиля обладают еще одним недостатком. При попадании грязи или прочих сторонних элементов между шлицами крутящий момент может передаваться в различном соотношении, даже 0 к 100. Таким образом, одно колесо останется в абсолютно статичном положение.

Современные модели практически лишены данного недостатка. Их устройство отличается ручной или автоматической более жесткой блокировкой. Более того, во многих легковых современных машинах устанавливаются системы стабилизации и курсовой устойчивости, позволяющие оптимизировать в зависимости от траектории движения автомобиля распределение крутящего момента.

Как работает дифференциал — видео:

На этом всё, теперь вы знаете устройство дифференциала.

Загрузка...

avto-i-avto.ru

Назначение, типы, устройство и принцип работы дифференциалов — Мегаобучалка

Дифференциалом называется механизм трансмиссии, распреде­ляющий крутящий момент двигателя между ведущими колесами и ведущими мостами автомобиля. Дифференциал служит для обес­печения ведущим колесам разной скорости вращения при движе­нии автомобиля по неровным дорогам и на поворотах. Разная скорость вращения ведущих колес, проходящих разный путь на поворотах и неровных дорогах, необходима для их каче­ния без скольжения и буксования. В противном случае повысится сопротивление движению автомобиля, увеличатся расход топли­ва и износ шин.

В зависимости от типа и назначения автомобилей на них при­меняются различные типы дифференциалов.



дифференциалы
по распол трансмиссии по внутреннему трению по распредел крут момента по конструкции
межколесные малого трения симметричные шестеренные
иежосевые повышенного трения несимметричные кулачковые
червячные



Дополнительно к общим требованиям к конструкции автомо­биля к дифференциалу предъявляются дополни­тельные требования, в соответствии с которыми он должен:

• распределять крутящий момент между ведущими колесами и мостами в пропорции, обеспечивающей автомобилю наилучшие тягово-скоростные свойства, проходимость, управляемость и ус­тойчивость;

• иметь минимальные габаритные размеры.

Шестеренный дифференциал.Межколесный конический симмет­ричный дифференциал состоит из корпуса, са­теллитов, полуосевых шестерен, которые соединены полу­осями с ведущими колесами автомобиля. Дифференциал легкового автомобиля имеет два свободно вращающихся сателлита, установ­ленных на оси, закрепленной в корпусе дифференциала, а у грузо­вого автомобиля — четыре сателлита, размещенных на шипах кре­стовины, также закрепленной в корпусе дифференциала. При прямолинейном движении автомобиля по ровной дороге ведущие колеса одного моста проходят одинаковые пути, встречают одинаковое сопротивление движению и враща­ются с одной и той же скоростью. При этом корпус дифференци­ала, сателлиты и полуосевые шестерни вращаются как одно целое. Сателлитыне вращаются вокруг своих осей, заклинивают полу­осевые шестерни, и наоба ведущих колеса передаются одинако­вые крутящие моменты. При повороте автомобиля внутреннее по отноше­нию к центру поворота колесо, встречает большее сопротивление движению, чем наружное колесо вращается медленнее, и вместе с ним замедляет свое вращение полуосевая шестерня внутреннего колеса. При этом сателлитыначинают вращаться вокруг своих осей и ускоряют вращение полуосевой шестерни наружного коле­са. В результате ведущие колеса вращаются с разными скоростя­ми, что и необходимо при движении на повороте. При движении автомобиля по неровной дороге ведущие ко­леса также встречают разные сопротивления и проходят разные пути. В соответствии с этим дифференциал обеспечивает им раз­ную скорость вращения и качение без проскальзывания и буксо­вания. Одновременно с изменением скоростей вращения происходит изменение крутящего момента на ведущих колесах. При этом кру­тящий момент уменьшается на колесе, вращающемся с большей скоростью. Так как симметричный дифференциал распределяет крутящий момент на ведущих колесах поровну, то в этом случае на колесе с меньшей скоростью вращения момент тоже уменьша­ется и становится равным моменту на колесе с большей скорос­тью вращения. В результате суммарный крутящий момент и тяго­вая сила на ведущих колесах падают, а тяговые свойства и прохо­димость автомобиля ухудшаются. Особенно это проявляется, ког­да одно из ведущих колес попадает на скользкий участок дороги, а другое находится на твердой сухой дороге. Если суммарного кру­тящего момента будет недостаточно для движения автомобиля, то автомобиль остановится. При этом колесо на сухой твердой дороге будет неподвижным, а колесо на скользкой дороге будет буксо­вать. Для устранения этого недостатка применяют принудительную блокировку (выключение) дифференциала, жестко соединяя одну из полуосей с корпусом дифференциала. При заблокированном дифференциале крутящий момент, подводимый к колесу с луч­шим сцеплением, увеличивается. В результате создается большая суммарная тяговая сила на обоих ведущих колесах автомобиля. При этом суммарная тяговая сила увеличивается на 20...25 % во время движения в реальных дорожных условиях. Конический симметричный дифференциал является дифферен­циалом малого трения, так как имеет небольшое внутреннее трение. Трение в дифференциале повышает проходимость автомоби­ля, так как оно позволяет передавать больший крутящий момент на небуксующее колесо и меньший — на буксующее, что может предотвратить буксование. При этом суммарная тяговая сила в ве­дущих колесах достигает максимального значения.



Однако в дифференциале малого трения увеличение суммар­ной тяговой силы на ведущих колесах составляет всего 4...6%, что также не способствует повышению тяговых свойств и прохо­димости автомобиля. Конический симметричный дифференциал малого трения прост по конструкции, имеет небольшие размеры и массу, высокие КПД и надежность. Он обеспечивает хорошие управляемость и устой­чивость, уменьшает изнашивание шин и расход топлива. Этот дифференциал также называют простым дифференциалом. Межосевой дифференциал распределяет крутящий момент между главными передачами ведущих мостов многоприводных автомобилей. Дифференциал устанавливают в раздаточной короб­ке или в приводе главных передач. Межосевой дифференциал ис­ключает циркуляцию мощности в трансмиссии автомобиля, ко­торая очень сильно нагружает трансмиссию, особенно при дви­жении по ровной дороге. В качестве межосевых на автомобилях применяются и конические, и цилиндрические дифференциалы.

Кулачковые дифференциалы.Кулачковые (сухарные) дифферен­циалы могут быть с горизонтальным или радиальным расположением сухарей. Сухари размещаются в один или два ряда в отверстиях обоймы корпуса дифференциала между полуосевыми звездочками, которые установлены на шлицах полуосей. Сухари в дифференциале выполняют роль са­теллитов. При прямолинейном движении автомобиля по ровной дороге сухари неподвижны относительно обоймы и полуосевых звездо­чек. Своими концами они упираются в профилированные кулач­ки полуосевых звездочек и расклинивают их. Все детали дифференциала вращаются как одно целое, и оба ведущих колеса авто­мобиля вращаются с одинаковыми скоростями. При движении автомобиля на повороте или по неровной доро­ге сухари перемещаются в отверстиях обоймы и обеспечивают ве­дущим колесам автомобиля разную скорость вращения без про­скальзывания и буксования. Кулачковые дифференциалы являются дифференциалами повы­шенного трения, так как имеют значительное внутреннее трение, которое позволяет передавать больший крутящий момент на небук­сующее колесо и меньший на буксующее колесо. При этом суммар­ная тяговая сила на ведущих колесах автомобиля достигает макси­мального значения. Так, за счет повышенного внутреннего трения суммарная тяговая сила на ведущих колесах увеличивается на 10... 15 %, что способствует повышению тяговых свойств и проходи­мости автомобиля. Кулачковые дифференциалы относительно про­сты по конструкции и имеют небольшую массу. Они широко приме­няются на автомобилях повышенной и высокой проходимости.

Червячные дифференциалы.Червячные дифференциалы могут быть с сателлитами или без сателлитов. В червячном дифференци­але с сателлитами крутящий момент от корпуса дифференциала через червячные сателлиты и червяки передается полуосевым червячным шестерня, которые уста­новлены на шлицах полуосей, связанных с ведущими колесами автомобиля. При прямолинейном движении автомобиля по ровной дороге корпус, сателлиты, червяки и полуосевые шестерни вращаются как одно целое. При движении автомобиля на повороте и по не­ровностям дороги разная скорость вращения ведущих колес обес­печивается за счет относительного вращения сателлитов, червя­ков и полуосевых шестерен. В червячном дифференциале без сателлитов полу­осевые червячные шестерни находятся в зацеплении с чер­вяками, которые находятся также в зацеплении между собой. Крутящий момент от корпуса дифференциала передается полу­осевым шестерням через червяки. Червячные дифференциалы обладают повышенным внутрен­ним трением, которое увеличивает суммарную тяговую силу на ведущих колесах автомобиля на 10... 15 %. Это способствует повы­шению тяговых свойств и проходимости автомобиля. Однако чер­вячные дифференциалы наиболее сложные по конструкции. Они самые дорогостоящие из всех дифференциалов, так как их сател­литы и полуосевые шестерни изготавливают из оловянистой бронзы. В связи с этим в настоящее время червячные дифференциалы на автомобилях применяются очень редко.



megaobuchalka.ru

Как работает дифференциал при движении автомобиля. Дифференциалы автомобилей - типы

Механизм трансмиссии, распределяющий крутящий момент двигателя между ведущими колесами и ведущими мостами автомобиля, называется дифференциалом. Дифференциал служит для обеспечения ведущим мостам разной скорости вращения при движении автомобиля по неровным дорогам и на поворотах.

Разная скорость вращения ведущим колесам, проходящим разный путь на поворотах и неровных дорогах, необходима для их качения без скольжения и буксования. В противном случае повысится сопротивление движению автомобиля, увеличатся расход топлива и износ шин. В зависимости от типа и назначения автомобилей на них применяются различные типы дифференциалов (рисунок 1).

Рисунок 1 — Типы дифференциалов, классифицированных по различным признакам

Дифференциал, распределяющий крутящий момент двигателя между ведущими колесами автомобиля, называется межколесным.

Дифференциал, который распределяет крутящий момент двигателя между ведущими мостами автомобиля, называется межосевым.

На большинстве автомобилей применяют конические дифференциалы, симметричные и малого трения.

Симметричный дифференциал распределяет поровну крутящий момент. Его передаточное число равно единице (uД = 1), т.е. полуосевые шестерни 3 и 4 (рисунок 2, а, б) имеют одинаковые диаметры и равное число зубьев. Симметричные дифференциалы применяются на автомобилях обычно в качестве межколесных и реже — межосевых, когда необходимо распределять крутящий момент поровну между ведущими мостами.

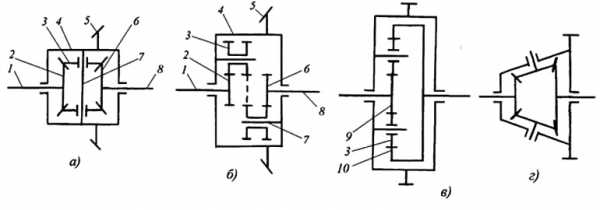

Рисунок 2 — Кинематические схемы шестеренных дифференциалов

а, б — симметричных; в, г — несимметричных; 1 — корпус, 2 — сателлит; 3, 4 — шестерни

Несимметричный дифференциал распределяет не поровну крутящий момент. Его передаточное число не равно единице, но постоянно (uД ≠ 1 = const), т.е. полуосевые шестерни 3 и 4 имеют неодинаковые диаметры и разное число зубьев. Несимметричные дифференциалы применяют, как правило, в качестве межосевых, когда необходимо распределять крутящий момент пропорционально нагрузкам, приходящимся на ведущие мосты.

Межколесный конический симметричный дифференциал (см. рисунок 2, а) состоит из корпуса 1, сателлитов 2, полуосевых шестерен 3 и 4, которые соединены полуосями с ведущими колесами автомобиля. Дифференциал легкового автомобиля имеет два свободно вращающихся сателлита, установленных на оси, закрепленной в корпусе дифференциала, а у грузового автомобиля — четыре сателлита, размещенных на шипах крестовины, также закрепленной в корпусе дифференциала.

Принцип работы дифференциала

Работу дифференциала при движении автомобиля поясняет рисунок 3.

При прямолинейном движении автомобиля по ровной дороге (рисунок 3, а) ведущие колеса одного моста проходят одинаковые пути, встречают одинаковое сопротивление движению и вращаются с одной и той же скоростью. При этом корпус дифференциала, сателлиты и полуосевые шестерни вращаются как одно целое. В этом случае сателлиты 3 не вращаются вокруг своих осей, заклинивают полуосевые шестерни 4 и на оба ведущих колеса переда

carspec.info

Как работают разные типы дифференциалов

Что необходимо знать о дифференциалах и об их различиях в работе.

Прежде чем приступить к рассмотрению дифференциалов, их типов и нюансах работы, сначала мы с вами обратимся к теории. Для чего вообще нужен дифференциал на современных автомобилях и какой принцип его работы?

Дифференциал, как говорит теория, это механическое устройство с особым видом планетарной зубчатой передачи, разделяющий момент входного вала (в нашем случае карданного вала) между выходными валами (полуосями) автомобиля, передающий, момент силы с карданного вала на задние полуоси в заднеприводном варианте или непосредственно от двигателя сразу на полуоси в переднеприводном автомобиле так (дифференциал в FWD расположен в КПП), что угловые скорости вращения этих полуосей могут быть разными по отношению друг к другу и колеса автомобиля проходят разный путь (например в повороте). Опять же, все из теории, во время прохождения поворота колеса автомобиля проходят по различным траекториям, а именно, по внутренней и внешней, отсюда соответственно получается, что колесо вращающееся по внешнему радиусу проделывает (пробегает) больший путь чем то колесо, которое вращается по внутреннему радиусу, а значит, что и скорость такого вращения колес будет разная, т.е. скорость колеса вращающегося (пробегающего) по внутреннему радиусу должна быть меньше той скорости колеса, которое вращается по внешнему радиусу.



Смотрите также: Что нужно знать прежде чем ездить по бездорожью



В этом как-раз непосредственно и заключается главная задача дифференциала, т.е. правильно распределять скорости вращения валов на выходе и соответственно самих колес.



Предназначение дифференциала автомобилей:

- позволяет ведущим колёсам вращаться с разными угловыми скоростями;

- неразрывно передаёт крутящий момент от двигателя на ведущие колёса.



Основная проблема, появившаяся на заре автомобильной эры, была решена с помощью применения дифференциала, теперь повороты машине можно проходить более безопасно и без пробуксовки колес, а отсюда соответственно и без чрезмерной нагрузки на трансмиссию, на шины и на сами подшипники колес. Но зато появилось другое неудобство.

Простейший дифференциал имеет одну яркую "особенность", благодаря которой он категорически не подходит для сложных, экстремальных дорожных ситуаций.



Когда у ведущих колес 100% сцепление с дорогой, то все будет идти хорошо и дифференциал будет исполнять свою функцию просто идеально, но стоит одному из колес попасть в ситуацию когда оно (шина) потеряет сцепление с дорогой, или попадет на другой тип грунта или на лед, то начнет вращаться именно то колесо, которое потеряло сцепление, а противоположенное стоящее на более цепком грунте просто останется неподвижным.



Смотрите также: Избыточная поворачиваемость и недостаточная поворачиваемость



Не вдаваясь в сами нюансы работы механизма можно просто констатировать факт, что дифференциал не меняет свой крутящий момент, он просто перераспределяет мощность между колесами и такая мощность будет всегда больше на том именно колесе, которое вращается быстрее. При пробуксовке колеса сопротивление его и крутящего момента будет минимальным, а значит чрезвычайно малым будет и крутящий момент передающийся с самого двигателя непосредственно на колесо, а значит и на противоположенном колесе этот крутящий момент будет ему соответствовать, то есть он будет минимальным.



Особенно видны и очень заметны недостатки этого классического дифференциала на спортивных автомобилях с большой мощностью, а также и на полноприводных машинах, которые рассчитаны на езду по бездорожью.



В этой связи инженеры и автопроизводители большинства автокомпаний начали искать новое решение с этой проблемой. Появилось большое количество (различных видов устройств) дифференциалов. Основные виды таковых нам и хотелось бы освятить в данной статье. А также нам хотелось бы рассказать своим читателям и об основных преимуществах и конкретных недостатках тех или иных видов этих устройств, и еще, на каких современных автомобилях можно сегодня встретить тот или иной тип дифференциалов.



Свободный дифференциал (Open Differential).

Суть его работы.

Разделяет крутящий момент двигателя на две оси, каждая из которых способна вращаться с различной скоростью.



Недостатки.

При потери сцепления колеса с дорогой крутящий момент на противоположном колесе тоже снижается (падает). В худшем варианте, у застрявшего автомобиля одно колесо будет свободно вращается, в то время, как противоположенное с лучшим сцеплением не сможет просто передать поверхности (дороге) достаточно крутящего момента, чтобы сдвинуть автомобиль с места.



Современные системы управления тягой компенсируют это, путем применения тормозов к потерявшему сцепление колесу. Но данный подход к проблеме помогает лишь отчасти, более сложный дифференциал, как правило действует быстрее и он более эффективен, чем тот же стандартный тип такого механизма.



На каких автомобилях его можно обнаружить.

Устанавливается на большинство автомобилей у которых "отсутствуют претензии" на нехватку большой мощности (они достаточно мощные), или у которых "отсутствуют амбиции" к любому бездорожью (внедорожники), а также на семейные седаны, на кроссоверы, на мини-вэны, на малолитражные машины, и т.д.



Блокируемый дифференциал (Locking Differential).

Как он работает.

При заблокированном дифференциале колеса машины будут постоянно вращаться с равными скоростями. В песке, в грязи и на снегу заблокированный дифференциал гарантирует, что крутящий момент продолжит поступать на колеса с более высокой тягой.



Недостатки.

В незаблокированном виде данный механизм ведет себя точно также, как и свободный дифференциал. Блокировка дифференциала на поверхности с высоким уровнем сцепных свойств, как например, на том же сухом асфальте, затрудняет поворачиваемость автомобиля и может нанести серьезный вред автомобильной трансмиссии.



На каких автомобилях его можно обнаружить.

Jeep Wrangler,  Mercedes-Benz G-класса,  Ram 2500 Power Wagon; опционально его можно поставить на большинство полноразмерных джипов и пикапов.



Самоблокирующийся дифференциал (Limited-slip Differential). Дифференциал повышенного трения.

Как он работает.

Самоблокирующийся дифференциал совмещает в себе две концепции,- свободную и блокируемую системы дифференциалов. Он способен функционировать большую часть времени как обычный дифференциал, а в нужный момент автоматически блокироваться, т.е. в тот момент, когда происходит проскальзывание одного из колес. Блокировка достигается за счет вязкостной муфты, или фрикционной муфты, или за счет сложной системы гидророторного типа. В военных автомобилях ставятся зубчатые или кулачковые самоблокирующиеся дифференциалы.



Недостатки.

Чисто механические дифференциалы повышенного трения являются реактивными. То есть, они не блокируются пока не произошла пробуксовка колеса.



На каких автомобилях его можно обнаружить.

Nissan 370Z  со Sport пакетом (с вискомуфтой),  Mazda MX-5 Miata  (clutch-type),  Scion FR-S/Subaru BRZ  (helical gears).



Самоблокирующийся дифференциал с электронным управлением (Electronically Controlled Limited-slip Differential).

Как он работает.

Преимущества такого электронного управления в том, что повышается тяга в повороте и степень блокировки дифференциала можно настроить.



Например, если компьютер автомобиля определяет, что в повороте у него (автомобиля) избыточная поворачиваемость, то он может сильнее заблокировать дифференциал для того чтобы стабилизировать автомобиль.



Недостатки.

Как и в обычном дифференциале ограниченного скольжения его крутящий момент смещен в сторону и колеса более медленно вращающегося.



На каких автомобилях его можно обнаружить.

BMW M3  и  M4,  Cadillac ATS-V  и  CTS-V,  Chevrolet Corvette с пакетом Z51,  Ferrari 488GTB.



Активный дифференциал (Torque-vectoring Differential).

Как он работает.

Использует дополнительные редуктора, которые подключаются по команде электроники. Электроника собирает информацию со всех датчиков, а именно, о скорости автомобиля, о скорости вращения колес, о включенной передаче, об угле поворота рулевого колеса и о множестве других параметров.



Способен дозированно отправлять крутящий момент к каждому из ведущих колес.



С активным дифференциалом автомобиль может проходить повороты на больших скоростях.



Недостатки.

Системы активного дифференциала тяжелые, достаточно сложные и очень дорогие, они увеличивают расход топлива автомобиля.



На каких автомобилях его можно обнаружить.

Audi S4, S5 и S6; BMW X5 M и X6 M; Lexus RC F.

www.1gai.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
