Плунжерная пара в дизельном двигателе

Под плунжерной парой понимается один из основных рабочих узлов ТНВД (топливного насоса высокого давления), широко применяемого в дизельных двигателях. Кроме того, аналогичные механизмы используются в различных гидромашинах, обычных насосах, гидрокомпенсаторах и другом подобном оборудовании. Популярность и востребованность плунжерной пары объясняется сочетанием впечатляющих эксплуатационных характеристик, в числе которых надежность, долговечность и простота конструкции.



Определение и история появления



Плунжерная пара представляет собой механизм, состоящий из двух элементов. Первый из них, давший наименование всему узлу, называется плунжер или поршень, а второй – так называемая гильза или втулка. Принцип работы пары основан на том, что плунжер совершает возвратно-поступательное движение внутри втулки. В результате, при помощи каналов, расположенных внутри механизма, топливо или другая рабочая жидкость под высоким давлением подается в пространство, расположенное над поршнем.

Необходимость в разработке ТНВД на основе одной или нескольких плунжерных пар появилась после изобретения дизельного двигателя, совершенного Рудольфом Дизелем. В число ключевых особенностей агрегата входила подача топлива в камеры внутреннего сгорания под давлением, что выступало обязательным условием его гарантированного самовоспламенения. На первых моделях для решения этой задачи использовался громоздкий и тяжелый компрессор, наличие которого заметно снижало общий КПД дизельного двигателя.

Разработка в 20-х годах прошлого века Робертом Бошем ТНВД, использующего в качестве основного рабочего узла плунжерную пару, позволило значительно сократить габариты дизельного двигателя, сохранив его впечатляющие эксплуатационные характеристики в виде экономичности, эффективности и высокого уровня мощности. Дальнейшее совершенствование плунжерной пары состояло в повышении качества изготовления поршня и гильзы, а также использовании более современных материалов.



Устройство и требования к изготовлению



Как уже было отмечено выше, плунжерная пара состоит из двух элементов, каждый из которых предназначен для выполнения четко определенных функций:

  1. Плунжер. Изготавливается в виде металлического цилиндра, длина которого существенно превосходит диаметр. Основное назначение детали – возвратно-поступательное движение внутри втулки.
  2. Втулка. Также изготавливается из высокопрочного металла в виде полого цилиндра. Внутри детали располагаются отверстия, предназначенные для подачи или отвода топлива (для ТНВД дизельного двигателя) или других рабочих жидкостей (для обычного насоса и различных гидромашин).

Ключевое требование к плунжерной паре состоит в обеспечении герметичности узла при одновременном свободном перемещении плунжера внутри поршня. Для решения задачи при изготовлении деталей требуется тщательно соблюдать геометрические размеры, а в дополнение к этому поверхности обоих элементов тщательно обрабатываются, благодаря чему достигается плотность примыкания друг к другу. Стандартным считается зазор между поршнем и втулкой составляющий 1-3 мкм. Сказанное объясняет, почему плунжерную пару нередко называют прецизионной, что буквально означает «высокоточная».

Эксплуатация рассматриваемого узла сопровождается высоким давлением и серьезным уровнем сопутствующих нагрузок. Поэтому, помимо герметичности, к плунжерной паре предъявляются серьезные требования в части прочности и устойчивости к различным физическим воздействиям. Как следствие – для изготовления узла применяются высокопрочные и износоустойчивые марки стали и современное оборудование, способное обеспечить нужную степень точности геометрических размеров деталей и необходимые технологии обработки металла. Долговечность и надежность плунжерной пары являются одним из ключевых факторов, благодаря которым обеспечиваются впечатляющие характеристики дизельного двигателя в целом.



Принцип работы и разновидности



Стандартная схема работы плунжерной пары выглядит следующим образом:

  1. Стартовое положение плунжера – в нижней части гильзы. Оно достигается за счет действия пружин.
  2. Кулачковый вал оказывает давление на поршень.
  3. Плунжер перемещается по втулке в верхнее положение, что вызывает увеличение давления топлива в пространстве над поршнем, куда оно поступает через специальные каналы в гильзе.
  4. Повышение уровня давления приводит к открыванию клапана, следствием чего выступает дальнейшее перемещение горючего через форсунки в камеры внутреннего сгорания.
  5. Завершает рабочий цикл перемещение плунжера в стартовую позицию, осуществляемое за счет действия пружин.

Простота описанного принципа действия плунжерной пары выступает важным объяснением надежности и долговечности основного рабочего узла ТНВД. В настоящее время применяются две основные разновидности рассматриваемого механизма. Отличие между ними заключается в наличии в плунжере специальной кольцеобразной просечки. Она используется для сбора и возврата утечек горючего в основную магистраль топливного насоса. Изготовление плунжерной пары в этом случае требует несколько больших расходов, которые компенсируются повышением эффективности работы двигателя.



Область применения и функциональное назначение



Основной сферой применения плунжерной пары является ТНВД, используемый в дизельных двигателях. Функциональное назначение механизма в данном случае заключается в следующем:

  • подача дизельного топлива к форсункам с одновременным нагнетанием давления;
  • определение необходимого количества горючего, которое требуется переместить к форсункам;
  • установление оптимального режима впрыска дизельного топлива в камеры сжигания двигателя.

Эффективное выполнение указанных функций достигается за счет совместной работы плунжерной пары и современных систем автоматизации и контроля, повсеместно используемых в ТНВД. Рабочий узел предназначен для физического воплощения в практической деятельности параметров и характеристик, определяемых при помощи автоматики.

Помимо дизельных двигателей, плунжерные пары часто применяются в различных по устройству и назначению насосах, а также гидромашинах и другом подобном оборудовании. Настолько широкое использование рассматриваемого механизма связано с сочетанием относительной простоты конструкции и принципа действия с надежностью, эффективностью и долговечностью узла.



Основные достоинства и недостатки



Появление ТНВД, использующего в качестве основного рабочего узла плунжерную пару, стало одной из ключевых причин стремительного роста популярности дизельных двигателей. Такое развитие событий стало возможным, благодаря впечатляющим эксплуатационным и техническим характеристикам агрегата, значительная часть которых является непосредственным результатом применения рассматриваемого механизма. Ключевыми достоинствами плунжерной пары в частности и ТНВД в целом выступают:

  • надежность. Нередко именно это слово выступает в качестве первой ассоциации при упоминании дизельного двигателя. Данная характеристика вполне заслуженно считается одной из визитных карточек агрегата;
  • универсальность. Наличие ТНВД и плунжерной пары позволяет разом решить многочисленные задачи, обеспечивающие эффективную работу дизельного двигателя. К ним относятся: подача топлива под высоким давлением, его дозировка и определение наиболее подходящего режима впрыска горючего для последующего сжигания;
  • высокий КПД. Ключевое преимущество агрегатов на дизельном топливе, которое в сочетании с экономичностью приобретает в современных условиях особенно важное значение;
  • экологичность. Двигатель внутреннего сгорания достаточно сложно назвать полностью безопасным для состояния окружающей среды механизмом. Тем не менее, современные дизельные агрегаты отвечают самым строгим экологическим стандартам, что достигается за счет полного сжигания топлива, его небольшого расхода и, как следствие, минимального количества вредных выбросов.

По сути, единственным существенным недостатком плунжерной пары в современном дизельном двигателе выступает износ механизма, связанный со сложными условиями его эксплуатации. Важно отметить, что качественное изготовление и использование высокопрочных марок стали позволяет существенно увеличить нормативный срок службы основного рабочего узла ТНВД. Тем не менее, полностью исключить износ, конечно же, невозможно.



Признаки неисправности



Возникновение проблем, вызванных износом плунжерной пары, обнаружить достаточно просто. Основными симптомами их появления становятся:

  • трудности с запуском двигателя;
  • уменьшение мощности агрегата или плавающее значение параметра, характеризующего количество оборотов;
  • посторонние шумы при работе двигателя;
  • повышенный расход горючего.

Частой причиной повышенного износа плунжерной пары становится использование некачественного топлива. При этом необходимо помнить, что своевременное выявление проблем и грамотно проведенный квалифицированными специалистами ремонт, который заключается в замене обоих элементов рабочего узла, могут обеспечить дальнейшую длительную и беспроблемную эксплуатацию дизельного двигателя. Главное при этом – обратиться к профессиональным и опытным специалистам. Такой подход является вполне оправданным, так как небольшая экономия на стадии диагностики и ремонта нередко оборачивается намного более серьезными финансовыми потерями в ближайшем будущем, связанными с необходимостью замены или полного перебора агрегата.

Устройство и принцип действия ТНВД механического типа

Стандартные рядные ТНВД

Рядные ТНВД относятся к классической аппарату ре впрыскивания дизельного топлива. Эти надежные агрегаты используются на дизелях с 1927 г. Рядные ТНВД устанавливаются на стационарные дизели, на двигатели грузовых автомобилей, строительных и сельскохозяйственных машин. Они позволяют получать высокие цилиндровые мощности у двигателей с числом цилиндров от 2 до 12. В сочетании с регуляторами частоты вращения коленчатого вала, устройствами для изменения угла опережения впрыскивания и различными дополнительными механизмами они обеспечивают потреби гелю возможность широкого выбора режимов эксплуатации. Рядные ТНВД для легковых автомобилей сегодня не производятся. Мощность дизеля существенно зависит от количества впрыскиваемого топлива. Рядный ТНВД всегда должен дозировать количество подаваемого топлива

в соответствии с нагрузкой. Для хорошей подготовки смеси ТНВД должен дозировать топливо максимально точно, впрыскивая его под очень высоким давлением в соответствии с процессом сгорания. Оптимальное соотношение расхода топлива, уровней шума работы и эмиссии вредных веществ в ОГ требует точности порядка 1° угла поворота коленчатого вала по моменту начала
впрыскивания. Для управления моментом начала впрыскивания и компенсации времени на проход волны давления топлива через подводящую магистраль в стандартном рядном ТНВД используется муфта 3 опережения впрыскивания см. на рис. ниже, которая с увеличением частоты вращения коленчатого вала изменяет момент начала подачи топлива в направлении «раньше». В особых случаях предусмотрено управление опережением впрыскивания в зависимости от нагрузки на двигатель. Нагрузка и частота вращения коленчатого вала регулируются изменением величины цикловой подачи топлива. Рядные ТНВД делятся на два типа: стандартные и с дополнительной втулкой.

  1. Дизель
  2. Стандартный рядный ТНВД
  3. Муфта опережения впрыскивания
  4. Топливоподкачивающий насос
  5. Регулятор частоты вращения коленчатого вала
  6. Установочный рычаг с тягой от педали газа
  7. Ограничитель полной подачи, зависимый от давления наддува
  8. Фильтр тонкой очистки топлива
  9. Магистраль высокого давления
  10. Форсунка о сборе
  11. Магистраль обратного слива топлива

Конструкция и принцип действия

Рядные ТНВД серии РЕ имеют собственный кулачковый вал 14, который установлен в алюминиевом корпусе. Он
соединяется с двигателем либо непосредственно, либо через соединительный узел и муфту опережения впрыскивания.
Количество кулачков на кулачковом валу TНВД соответствует числу цилиндров двигателя. Над каждым кулачком находится роликовый толкатель 13 с тарелкой 12 пружины 11. Тарелка передает усилие от толкателя на плунжер 8, а пружина возвращает его в исходное положение. Гильза 4 плунжера является направляющей, в которой плунжер совершает возвратно-поступательное движение. Сочетание втулки и плунжера образует насосный элемент, или плунжерную пару.

  1. Корпус нагнетательного клапана
  2. Проставка
  3. Пружина нагнета тельного клапана
  4. Гильза плунжера
  5. Конус нагнетательного клапана
  6. Впускное и распределительное отверстия
  7. Регулирующая кромка плунжера
  8. Плунжер
  9. Регулирующая втулка плунжера
  10. Поводок плунжера
  11. Пружина плунжера
  12. Тарелка пружины
  13. Роликовый толкатель

Конструкция плунжерной пары

Плунжерная пара состоит из плунжера 9 и гильзы 8. Гильза имеет один или два подводящих канала (при двух каналах один из них выполняет функции подводящего и перепускного), которые соединяют полость всасывания с камерой высокого давления плунжерной пары. Над плунжерной парой находится штуцер 5 с посадочным конусом 7 нагнетательного клапана. Двигающаяся в корпусе TНВД рейка 10 вращает зубчатый сектор 2, управляя тем самым регулирующей втулкой 3 плунжера. Перемещение самой рейки определяется регулятором частоты вращения коленчатого вала. Это позволяет точно дозировать величину цикловой подачи. Полный ход плунжера неизменен. Активный ход и связанная с ним величина цикловой подачи могут изменяться поворотом плунжера, который совершается при помощи регулирующей втулки.

  1. Полость всасывания
  2. Зубчатый сектор
  3. Регулирующая втулка плунжера
  4. Боковая крышка
  5. Штуцер нагнетательного клапана
  6. Корпус нагнета тельного клапана
  7. Конус нагнетательного клапана
  8. Гильза плунжера
  9. Плунжер
  10. Рейка ТНВД
  11. Поводок плунжера
  12. Возвратная пружина плунжера
  13. Нижняя тарелка возвратной пружины
  14. Регулировочный винт
  15. Роликовый толкатель
  16. Кулачковый вал ТНВД



Плунжер имеет наряду с продольной канавкой 2 еще и спиральную канавку 7. Получаемая таким образом косая кромка на поверхности плунжера называется регулирующей кромкой 6. Если величина давления впрыскивания не превышает 600 бар, то достаточно одной регулирующей кромки, для больших значений давления впрыскивания необходим плунжер с двумя регулирующими кромками, отфрезерованными с противоположных сторон плунжера. Их наличие снижает износ плунжерной пары, поскольку плунжер с одной регулирующей кромкой под давлением прижимается к одной стороне гильзы, увеличивая ее выработку.В гильзе плунжера размещены одно или два отверстия для подвода и обратного слива топлива.
Плунжер притерт к гильзе так плотно, что пара герметична без дополнительных уплотнений даже при очень высоких давлениях и низких частотах вращения коленчатого вала. Из-за этого замене могут подвергаться только комплектные плунжерные пары.
Величина возможной подачи топлива зависит от рабочего объема пары. Максимальное значение давления впрыскивания у форсунки может составлять, в зависимости от конструкции, 400… 1350 бар. Угловой сдвиг кулачков на кулачковом валу гарантирует точное совмещение впрыскивания с фазовым сдвигом процессов по цилиндрам двигателя в соответствии с порядком его работы.

а — гильза с одним подводящим каналом
b — гильза с двумя подводящими каналами

  1. Подводящий канал
  2. Продольная канавка
  3. Гильза плунжера
  4. Плунжер
  5. Перепускном канал
  6. Регулирующая кромка
  7. Спиральная канавка
  8. Кольцевая канавка для смазки

ПЛУНЖЕРНАЯ ПАРА С ПРИВОДОМ

а — НМТ плунжера
б — ВМТ плунжера

  1. Кулачок
  2. Ролик
  3. Роликовый толкатель
  4. Нижняя тарелка возвратной пружины
  5. Возвратная пружина плунжера
  6. Верхняя тарелка возвратной пружины
  7. Регулирующая втулка плунжера
  8. Плунжер
  9. гильза плунжера

Принцип действия плунжерной пары

(последовательность фаз)
Вращение кулачкового вала ТНВД преобразуется непосредственно в возвратно-поступательное движение роликового толкателя, приводящего в действие плунжер Движение плунжера в направлении к его ВМТ называется ходом нагнетания.
Возвратная пружина возвращает плунжер к его НМТ. Пружина рассчитана так, что даже при максимальных частотах
вращения кулачкового вала ТНВД ролик не отходит от кулачка; отскок и вместе с ним удар ролика по кулачку при длительной эксплуатации привели бы к разрушению поверхностей кулачка или ролика. Плунжерная пара работает по принципу перетока топлива с управлением регулирующей кромкой 5. Этот принцип используется в рядных ТНВД серии РЕ и индивидуальных ТНВД серии PF. В НМТ плунжера подводящий канал 2 гильзы 3 и канал 6 слива топлива открыты. Благодаря им топливо может перетекать под давлением подкачки из полости впуска в камеру 1 высокого давления. При движении вверх плунжер закрывает отверстие подводящего канала своим верхним торцом. Этот ход плунжера называется предварительным. При дальнейшем движении плунжера вверх давление
растет, что приводит к открытию нагнетательного клапана над плунжерной парой. При применении нагнетательного клапана постоянного объема плунжер дополнительно совершает втягивающий ход. После открытия нагнетательного клапана топливо во время активного хода через магистраль высокого давления направляется к форсунке, которая впрыскивает точно дозируемое количество топлива в камеру сгорания двигателя. Когда регулирующая кромка плунжера открывает перепускной канал, активный ход плунжера завершается. С этого момента топливо в форсунку не нагнетается, поскольку во время остаточного хода оно через продольную и спиральную канавки из камеры высокого давления направляется в перепускной канал. Давление в плунжерной паре при этом падает. По достижении ВМТ плунжер меняет направление своего движения на противоположное. Топливо при этом через спиральную и продольную канавки поступает обратно из перепускного канала в камеру высокого давления. Это происходит до тех пор, пока регулирующая
кромка вновь не перекроет перепускной канал. При продолжении обратного хода плунжера над ним возникает область низкого давления. С освобождением подводящего канала верхним торцом плунжера топливо вновь поступает в камеру высокого давления. Цикл начинается снова.

Последовательность работы плунжерной пары

  1. Камера высокого давления
  2. Подводящий канал
  3. Гильза плунжера
  4. Плунжер
  5. Регулирующая кромка
  6. Перепускной капал А полный ход плунжера

Регулирование цикловой подачи

Величину цикловой подачи топлива можно регулировать изменением активного хода кромки. Для этого рейка 5 через регулирующую втулку плунжера поворачивает сам плунжер 3 таким образом, что регулирующая кромка 4 может изменять момент конца нагнетания и
вместе с тем величину цикловой подачи (регулирование по концу впрыскивания). В крайнем положении, соответствующем нулевой подаче (а), продольная канавка находится непосредственно перед перепускным каналом. Вследствие этого давление в камере высокого давления плунжерной пары во время всего хода плунжера равняется давлению в полости всасывания и нагнетания топлива не происходит. В это положение плунжер приводится, если двигатель должен быть остановлен. При средней подаче (Ь) плунжер устанавливается в промежуточное положение (по регулирующей кромке). Полная подача (с) становится возможной только при установке максимального активного хода плунжера. Передача движения от рейки на плунжер может производиться либо через
зубчатую рейку на зубчатый сектор , закрепленный на регулирующей втулке плунжера либо через рейку с направляющими шлицами на штифт или сферическую головку на регулирующей втулке плунжера .

а — нулевая подача
b — средняя подача
с — полная подача

  1. Гильза плунжера
  2. Подводящий канал
  3. Плунжер
  4. Регулирующая кромка плунжера
  5. Рейка ТНВД
Плунжерная пара ТНВД: устройство и основные неисправности

Категория: Полезная информация.

Плунжерная пара в дизельном двигателе — важнейший элемент ТНВД. ТНВД представляет собой топливный насос высокого давления, то есть насос, который нагнетает горючее в цилиндры из бака под большим давлением. Именно плунжерная пара в конструкции ТНВД является вытеснителем, который гонит дизтопливо в цилиндры.

2 1

 Конструкция и особенности работы

Состоит плунжерная пара из двух элементов: втулки и, собственно, плунжера. Он представляет собой цилиндрический поршень, длина которого намного больше его диаметра, за счёт этого плунжер способен создать давление намного выше, чем просто поршневый насос. Когда плунжер перемещается внутри втулки, нагнетая давление, уплотнитель, который находится на цилиндре, в свобю очередь перемещается по поверхности плунжера, обеспечивая герметичность.

Топливо всасывается внутрь через ответствия в плунжерной паре, а затем попадает в цилиндры, строго дозированное той же планужерной парой. Давление, которое нагнетает плунжер во втулке, определяется моментом подачи ДТ в камеру, а необходимые параметры для работы определяются строгими требованиями к конструкции детали.

Так, поверхность втулки и плунжера делают из твёрдых металлов, которые к тому же проходят процесс закаливания. Только за счёт заводской обработки удаётся достичь твёрдости в 75 единиц, сделать плунжерную пару прочным и долговечным элементом.

Помимо создания высокого давления впрыска топлива, плунжер должен свободно ходить во втулке. Вместе с тем любые протечки топлива должны быть исключены. Поэтому между втулкой и плунжером оставляют зазор строго 1-3 мм. После подбора деталей, втулку и плунжер дополнительно подгоняют друг к другу.

Герметичность, прочность, износостойкость, способность интенсивно нагнетать давление и обеспечивать дозированный впрыск топлива — основные характеристики плунжерной пары.

pp 1

 Неисправности и их причины

Специфика конструкции плунжерной пары, особенно зазор в 1-3 мм между элементами, накладывает определённые ограничения в плане беспроблемной эксплуатации дизельных автомобилей.

Если заливать в систему питания дизельного ДВС сомнительное топливо, с примесью воды, осадком, мелкими частицами, плунжерная пара может выйти из строя.

Попадание мелких частиц в топливе в зазор между плунжером и втулкой вызовет заклинивание механизма, и ТНВД быстро выйдет из строя. Такой сценарий возможен, если игнорировать своевременную замену топливного фильтра.

Вода, проникая в зазор плунжерной пары, вызывает эффект «сухой» работы трущихся деталей, потому что при нагнетании давления в ТНВД контактирующие элементы смазываются топливом. В результате сухого трения элементов плунжерной пары возникнет перегрев, может образоваться металлическая пыль и стружка, которая пройдёт через топливный насос, забьёт форсунки или вызовет выход из строя топливной системы в принципе.

Другой сценарий — попавшая в плунжерную пару вода вызывает коррозию на элементах, ТНВД со временем начинает работать с перебоями, двигатель теряет мощность без видимых причин, владелец в растерянности — и так пока насос совсем не выйдет из строя из-за налёта ржавчины на элементах.

1 1

 Как определить проблему

Как правило, о том, что с механизмом плунжера что-то не в порядке, владелец догадывается по тому, что дизельный двигатель неохотно запускаетсяизельный двигатель неохотно запускается. А если всё же запускается — плавают обороты, на холостом ходу двигатель работает нестабильно, «троит». В запущенных случаях можно даже расслышать стук плунжера, пока ТНВД гонит топливо в цилиндры.

В движении, когда идёт нагрузка на ДВС, дизель с неисправным плунжером ощутимо теряет в тяге, машина может двигаться рывками.

Характерный признак износа плунжерной пары — двигатель не запускается на горячую. То есть ситуация, когда мотор нормально запускался, прогрелся и вышел на рабочую температуру, а затем был заглушен — и вновь запускаться отказался.

  • При определении причин, почему дизель не запускается на горячую, важно исключить причины с герметичностью форсунок, когда топливо переливается в цилиндры даже после остановки мотора, и причины с выходом из строя датчиков (температуры ОЖ, подъёма иглы форсунки, давления в топливной рампе).

Проверку плунжера в этой ситуации можно выполнить так: полить на ТНВД воду или накрыть его мокрой тканью, чтобы остудить. чтобы остудить насос. Или накрыть его мокрой тканью. Если после этого мотор запустится — дело в изношенных элементах плунжерной пары.

Чтобы точно определить причину неисправностей, нужно продиагностировать работу ТНВД дизельного двигателя на специальном оборудовании. Если будет обнаружен сильный износ или повреждение плунжерной пары, её будет нужно заменить.

6



  • Какие элементы в дизельных моторах выходят из строя чаще всего, узнаете здесь.

Плунжерные пары ТНВД вы найдёте в нашем каталоге

Посмотреть запчасти в наличии

Метки: Неисправности топливной системы, ТНВД, Топливный фильтр

принцип работы, плунжерная пара, ремонт

Февраль. За окном размеренно кружит снежок, окутывая «белым одеялом» ещё спящий город. Мне хватило одного взгляда на термометр, чтобы понять: день сегодня для прогулок малоподходящий. Благо под окном стоял верный помощник – Renault Kangoo 1.5 DCI.

Поворот ключа в замке зажигания сопровождался отчаянным урчаньем мотора. Завелась машинка лишь со второй попытки. Проработав около 30 секунд, двигатель вновь заглох. Пришлось вызывать эвакуатор и транспортировать машину на СТО. После компьютерной диагностики выяснилось, что причина поломки – насос высокого давления.

Итак, прежде всего, я решил выяснить для себя ответы на три основных вопроса:

  1. Как функционирует?
  2. Что может уберечь его от выхода из строя?
  3. Возможен ли ремонт?

Ремонт дизельного ТНВД

Принцип работы

Именно насос высокого давления является важным конструктивным элементом любого автомобиля, который оснащён дизельным силовым агрегатом. Насос отвечает за подачу топлива в цилиндры. Количество топлива, момент впрыска и давление зависят от нагрузки.

Когда появились аккумуляторные системы впрыска, особое внимание стали уделять форсункам. Но всё же главный элемент – плунжерная пара ТНВД, состоящая из двух основных частей:

Плунжерная пара

  • Поршень – плунжер.
  • Небольшой цилиндр – втулка.

Между поршнем и цилиндром, изготовленными из прочной стали, оставляют небольшой зазор.

Разновидности:

Дизельный ТНВД

  1. Рядные.
  2. Распределительные.
  3. Магистральные.

Дизельный ТНВД

К примеру, в рядных насосах топливо в цилиндр нагнетает отдельная плунжерная пара. Привод плунжера может быть торцевым кулачковым, внутренним или внешним кулачковым.

ПРИМЕЧАНИЕ: В магистральных насосах топливо нагнетается непосредственно в аккумулятор.


RVS Master Injection Pump DP3 – защита и ремонт ТНВД

РВС-мастер может заменить ремонт ТНВД  восстановлением изношенных поверхностей трения.

ВАЖНО: В состав DP3 входит сырьё, используемое при производстве кристаллической воды. Поэтому когда поверхность форсунок нагревается, происходят микровзрывы. Они в совокупности с другими компонентами способствуют очистке поверхностей. Восстановление плунжерных пар происходит за счёт образующейся после обработки металлокерамической плёнки. Кроме того, удаётся сэкономить до 15 процентов топлива и улучшить запуск двигателя при минусовых температурах.

Причины поломки топливных насосов высокого давления

В моём случае вышла из строя плунжерная пара. Причина банальна – попадание воздуха в систему. Дважды в автомобиле заканчивалось топливо. На третий раз такая неосторожность стала фатальной: понадобилось дорогостоящее восстановление плунжерных пар.

Советы:

  1. Своевременно меняйте топливный фильтр.
  2. Старайтесь заливать качественную солярку.
  3. Не допускайте полного израсходования дизеля.
  4. Чтобы обезопасить, профилактически используйте RVS Master Injection Pump DP3.

Ремонт – удовольствие не из дешёвых. Он проводится на специализированном стенде, при наличии программного обеспечения и аппаратуры. Нужна ли вам такая головная боль? Если нет, тогда придерживайтесь наших советов, обрабатывая ТНВД составом РВС-мастер.

Что такое плунжерная пара в дизельном двигателе автомобиля?

Плунжерная пара Топливной насос высокого давления (сокращенно – ТНВД) приходится важной составляющей системы двигателя, который работает на дизеле. Все, кто хоть раз сталкивался с аксиально-плунжерными или же радиально-плунжерными гидромашинами, наверняка знакомы с, так называемыми, плунжерными насосами. Позже, широкую огласку в системе подачи дизельного топлива получили плунжерные пары. Но обо всём поподробней.

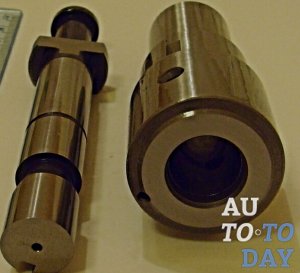

Что такое плунжерная пара ТНВД

В основе топливного насоса высокого давления лежит единица сборки, которая составляет насосную секцию и называется плунжерная пара (или плунжерная пара тнвд). Она состоит из плунжера (поршня) и небольшой втулки (цилиндра), между которыми находится зазор минимального размера — прецизионное сопряжение. Данную пару принято изготавливать только из качественной стали, которая соответствует высокой точности, так как плунжер предназначен для создания давления, необходимого для распыления топлива в дизельном цилиндре и регуляции цикличной подачи.

Важно! Необходимо учесть, что большинство плунжерных пар собираются методом селективной сборки и прецизионное сопряжение между поршнем и цилиндром составляет 0,0018 мм. Замена одной плунжерной пары должна быть сделана комплексно, так как замена лишь одной определенной деталина другуюпри возможном будущем ремонте не возможна.

Плунжер тнвд состоит из продольной и спиральной канавок. На поверхности плунжерной пары образуется кромка косой наружности, которая имеет название регулирующей.

Сама плунжерная пара тнвд состоит из пяти плунжеров и четырех гильз. В гильзе находятся два канала: подводящий и перепускной. Они соединяют между собой всасывающую полость с камерой давления. Штуцер с конусом посадки находится над плунжерной парой.

Плунжерные топливные насосы могут работать при огромном давлении, в отличие от поршневых насосов. Главной причиной тому является достаточно высокая чистота обработки, которая должна быть со стороны поверхности цилиндрической формы, в отличие от поршневого насоса, у которого имеет место более точная обработка внутреннего цилиндра. Это технически сложный процесс.

Последовательность работы плунжерной пары

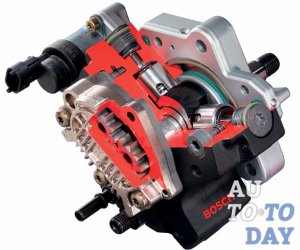

Разрез механизма Объём среды, которая впоследствии вытесняется, напрямую зависит от той длины, с которой происходит ход плунжера. При помощи изменения самой характеристики, насос тнвд получает регулировку подачи в определенный отрезок времени. Обработка деталей плунжерных гидромашин и их точность настолько высоки, что прецизионное сопряжение между внешней и внутренней поверхностями цилиндра достигает примерно трех мкм.

Плунжер на тнвд имеет двигающуюся в корпусе рейку, которая приводит в движение зубчатый сектор, тем самым управляя цилиндром (втулкой). Рейка перемещается регулятором вращения коленчатого вала. С её помощью можно абсолютно точно дозировать цикловую подачу, при этом полный ход плунжера не будет изменен. Активность хода, которая связана с цикловой подачей, может быть изменена при помощи поворота регулирующей втулки самого плунжера.

Знаете ли вы? Давление в плунжерной паре в момент впрыска топлива в дизельный двигатель может достигнуть 200 МПа!

Наглядный пример работы того, как выглядит устройство и работа тнвд:устройство и работа тнвд Под первым номером находится камера высокого давления. Второй номер обозначает подводящий канал. Третий — гильза плунжера. Четвертый — сам плунжер. Пятый номер — регулирующая кромка. И, наконец, под шестым номером скрывается перепускной канал.

На следующей картинке изображено регулирование цикловой подачи, которое выдерживает клапан высокого давления топлива.регулирование цикловой подачи а) нулевая подача; б) средняя подача; с) полная подача

  1. Плунжерная гильза
  2. Подводящий канал
  3. Плунжер тнвд
  4. Кромка регулирования плунжера
  5. Рейка топливного насоса высокого давления
Цикловая подача топлива может быть отрегулирована в процессе изменения активного хода кромки. Для этого нужно повернуть рейку через цилиндр плунжера таким образом, чтобы кромка регуляции могла изменять сам момент нагнетания и величину впрыскивания в конце.

При нулевой подаче (а), канавка продольной формы находится впереди перепускного канала, таким образом, что давление в камере плунжерной пары во время работы плунжера равно давлению в полости всасывания. После этих действий нагнетания топлива не происходит.

Если рассматривать среднюю подачу (б), то плунжер должен быть установлен в промежуточном положении.

Полная подача (с) возможна лишь после установки активного максимального плунжерного хода.Передача движения на плунжер от рейки может быть произведена через зубчатые рейки на сектор, который закреплен на цилиндре плунжера.

Нагнетательные клапаны

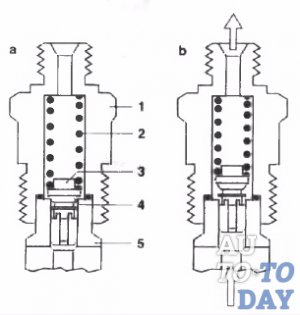

Нагнетательный клапанОсновной задачей нагнетательных клапанов является магистральное перекрытие высокого давления между топливным проводом и плунжерной парой тнвд, а также снижение давления до четкого статистического уровня, путем стравливания топливного провода и форсунковой полости. Такое снижение необходимо для мгновенного перекрытия форсункового распылителя, что, впоследствии, может предотвратить появление топливных капель.

На рисунке изображен пример нагнетательного клапана.

Различают разные конструкции топливных насосов высокого давления. От этого зависят виды плунжеров, основные из которых: рядный, распределительный и магистральный.

Важно! Открытое давление нагнетательного клапана регулируют при помощи подбора усиленной пружины. При этом проверку герметичности данного клапана нужно отвернуть от секции ТНВД, которая неисправна. Рейка насоса должна быть повёрнута в выключенное положение подачи. Давление при этом создается ручным насосом. Топливная утечка может свидетельствовать о неисправном состоянии основного клапана.

В рядном насосе топливо нагнетается в цилиндр с помощью определенной плунжерной пары. В распределительном насосе имеется один плунжер, который может обеспечить нагнетание, а также распределение топлива по всем втулкам. Магистральный насос может осуществить нагнетание топлива лишь в аккумулятор.

Работа топливного насоса высокого давления может использоваться в системе непосредственного впрыска бензинового двигателя. Его давление меньше дизельного насоса.

Клапан постоянного объема без ограничения обратного потока

Клапан постоянного объема без ограничения обратного потока Клапан постоянного объема состоит из втягивающего поршня, который получается из части элемента клапана. В том случае, когда канавка спиральной формы плунжера прекращает свою топливную подачу и пружина закрывает нагнетательный клапан, тогда поршень начинает входить в направляющую втулку штока (4) и отрезает топливный провод высокого давления от камеры этого самого высокого давления (или надплунжерного пространства).

Это может значить только то, что объем топлива в топливном проводе возрастет на объем величины, которая получается при втягивающем поршне (2). Длина топливного провода при этом не должна быть изменена.

Седло клапана (1), кольцевая проточка (3) и вертикальный паз (5) также не должны быть изменены. Клапаны с компенсацией, в свою очередь, имеют доработанный участок (6) на поршне втягивающей структуры.

Клапан постоянного объема с ограничением обратного потока
    клапан постоянного объема с ограничением обратного потока
  1. Держатель нагнетательного клапана;
  2. Пружина нагнетательного клапана;
  3. Пластина клапана;
  4. Держатель клапана.

Клапан с ограниченным обратным потоком постоянного объема может быть применен как дополнение к обратному клапану. Обратное давление образуется при закрытом распылителе форсунки, может быть причиной простого износа камеры в нагнетательном клапане. Такое воздействие может быть полностью удалено эффектом демпфируции или ограничения потока верхней секции нагнетательного клапана. Одним словом, такое действие достигается при помощи ограничительного узенького канала в клапане, который обеспечивает дросселирующий эффект и предохраняет от волны отражения клапана. При открытом клапане такой эффект не происходит.

Знаете ли вы? В качестве корпуса клапана топливного насоса используется пластилин или направляющий конус.

Клапан постоянного давления
    клапан постоянного давления
  1. Держатель клапана;
  2. Элемент клапана;
  3. Пружина клапана;
  4. Вставка;
  5. Нажимная пружина;
  6. Седло пружины;
  7. Шарик;
  8. Ограничительный канал.
Клапан постоянного давления использует плунжерная пара тнвд. Данный клапан может развить давление больше 800 бар. Состоит из нагнетательного переднего клапана, который работает вместе с подачей топлива и клапана, удерживающего давление. Между впрысками, данный клапан поддерживает постоянный статистический уровень давления, как и при других рабочих режимах. Если говорить о преимуществе клапана, то он устраняет кавитацию и значительно улучшает гидравлическую стабильность.

Важно! Для эффективной работы клапана требуются более точные регулировочные модификации числа оборотов.

Подитожив все вышесказанное, управление подачей топлива в плунжерной паре должно производится с помощью клапана дозирования в зависимости от двигателя. В нормальном положении такой клапан всегда открыт. По электронному сигналу блока управления, клапан должен закрыться на некоторую определенную величину. Таким образом можно отрегулировать нужное количество поступающего топлива в компрессионную камеру.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

требования к эксплуатации, виды неисправностей и принцип работы

В последнее время все больше людей стали использовать дизельные автомобили. И на то есть свои причины. Так, это высокая степень сжатия, малый расход топлива, хорошая тяга на низких оборотах. Одна из главных составляющих топливной системы дизельного двигателя – это насос. В его конструкцию входит плунжерная пара ТНВД. Что это за деталь и для чего она нужна? Об этом поговорим в нашей сегодняшней статье.

Характеристика

В основе топливного насоса высокого давления лежит специальная насосная секция. Она включает в себя плунжер (поршень) и цилиндр, имеющий форму небольшой втулки. Эта пара деталей изготавливается из высокопрочных сталей, поскольку она работает под большим давлением.

плунжерная пара тнвд Плунжерная пара ТНВД выполняет функцию создания давления топлива, необходимого для дальнейшего распыления его в камере сгорания. Отметим, что данный механизм является высокоточным. Основная характеристика, которой обладает плунжерная пара ТНВД (Zexel в том числе), – это точная дозировка горючего и регуляция его давления.

Устройство

Данный узел состоит из двух канавок:

  • Спиральная.
  • Продольная.

Сама пара включает в себя 4 гильзы и 5 плунжеров. В первой находятся 2 канала – перепускной и подводящий. Оба соединяются между собой с камерой сгорания. Над плунжерной парой находится штуцер с посадочным конусом.

Благодаря высокой точности обработки внутреннего цилиндра плунжерная пара ТНВД может работать под давлением до 200 Мпа. Характеристики таких насосов в разы превосходят показатели обычных поршневых ТНВД.

как проявляются неисправности плунжерной пары тнвд Дозировка топлива происходит за счет ходов плунжера. Так, количество смеси может меняться в большую или меньшую сторону в зависимости от режима работы мотора. Требования к сборке данных элементов достаточно высоки – сопряжение между внутренней и внешней поверхностью цилиндра не должно превышать 3 мкм.

Плунжерная пара ТНВД имеет рейку в корпусе. Она приводит в движение зубчатый сектор. Благодаря этому управляется сама втулка (цилиндр). Рейку перемещает регулятор вращения коленвала. Так достигается дозировка цикловой подачи без изменения хода плунжера.

Принцип работы

Алгоритм действия механизма основывается на возвратно-поступательных движениях двух основных деталей. Это поршень цилиндрической формы и втулка. Во время возвратно-поступательных движений происходит всасывание топлива в насос. Нагнетание происходит через специальные отверстия на втулке. Отметим, что главная задача работы такого механизма, как плунжер, заключается в дозировке топлива и подаче его в цилиндры. Помимо точного объема, это горючее должно поступать в цилиндры лишь в определенный момент. Чтобы работа механизма осуществлялась без сбоев, к этой паре механизмов предъявляют высокие технические требования.

плунжерная пара тнвд 4d56 Таким образом, при работе ТНВД происходит перекрытие каналов высокого давления между плунжером и топливопроводом. Так достигается снижение давления горючего, что необходимо для быстрого и точного закрытия распылителей форсунок. Такая работа механизмов предотвращает появление капель топлива. Когда происходит такт впрыска, конус нагнетательного клапана поднимается вверх. Далее горючее под высоким давлением подается на распылитель, проходя через держатель клапана и топливопроводы. При открытии сливного канала давление в камере снижается. Пружина на нагнетательном клапане прижимает корпус плунжера к седлу. Этот процесс циклический. Он происходит до того момента, когда плунжер не начнет заново свой рабочий ход.

Требования к эксплуатации

Плунжерная пара ТНВД Bosch – это механизм, требующий особого внимания при эксплуатации. В частности, это касается качества используемого топлива. При работе плунжерной пары стоит исключить наличие воды и частиц пыли в горючем. Почему к этому механизму предъявляются такие высокие требования? Все очень просто. Когда вода попадает на рабочую поверхность плунжера и втулки, смазывающая пленка теряет свою целостность. В результате сила трения пары элементов увеличивается. Это приводит к нагреву и последующей деформации деталей.

плунжерная пара тнвд zexel Что касается частичек пыли, они могут вызвать клин механизма плунжерной пары. Ведь рабочий зазор между цилиндром и поршнем составляет 0,0018 миллиметра. Стоит вовремя производить диагностику деталей, чтобы предотвратить их преждевременный выход из строя. Также отметим, что плунжерная пара ТНВД 4d56 меняется комплексно. Это связано с высокой точностью изготовления деталей.

Подробно о неисправностях

Частый дефект – заедание плунжера в цилиндре. Как диагностировать механизм? Для этого проверяют ход плунжера в разных положениях при установке пары под углом 45 градусов. Наличие на рабочей поверхности следов коррозии ведет к потере герметичности. Такая неисправность устраняется перекомплектовкой механизма. Как это делают? Втулку и плунжер притирают до шероховатости в 0,1 мкм. Допустимая конусность не должна превышать 0,4 мкм, а овальность – 0,2 мкм. Далее плунжерная пара ТНВД разбивается на размерные группы с интервалом в 4 мкм. Детали подбираются по соответствующим втулкам. После притирки механизм промывают в бензине и собирают обратно.

Следующий дефект – выкрашивание или скалывание у отверстий. Может сопровождаться царапинами, задирами и увеличением диаметра впускного окна. В данном случае измеряют износ рабочей поверхности втулки. Определяют конусообразность и овальность отверстия. Если параметр не соответствует норме, элемент подлежит замене. Выкрашивание или скалывание металла – это дефекты, которые не подлежат восстановлению.

плунжерная пара тнвд bosch Как проявляются неисправности плунжерной пары ТНВД? Определить это можно по снижению мощности двигателя и повышенному расходу топлива. Также наблюдается неустойчивая работа мотора на холостом ходу.

Заключение

Итак, мы выяснили, что собой представляет плунжерная пара. Это неотъемлемая деталь топливных насосов дизельных двигателей, которая работает под большим давлением и дозирует горючее с высокой точностью. Основные требования к эксплуатации – это качественное топливо. На работу плунжера губительно влияет вода и грязь, которая ускоряет коррозионные процессы и приводит к появлению задиров.

Устройство плунжерной пары

________________________________________________________________

________________________________________________________________

Устройство плунжерной пары

Плунжер ТНВД вместе с гильзой насоса образуют плунжерную пару. В ее работе использован принцип перелива топлива, и управление с помощью канала и спиральной канавки.

Плунжер топливного насоса очень точно подгоняется к гильзе, что обеспечивает уплотнение, адекватное даже при высоком давлении и низких оборотах, и применение дополнительных уплотни тельных элементов не требуется.

Помимо вертикальной канавки плунжер имеет также дополнительную проточку на своей боковой стороне, называемую управляющей спиральной канавкой.

Для давления впрыска до 600 бар хватает одной спиральной канавки (плунжерная пара с одним каналом), но для большего давления необходимы две канавки, расположенные на плунжере диаметрально противоположно (плунжерная пара с двумя каналами).

Эта мера служит для предотвращения «залипания» плунжера, так как плунжер больше не перемещается относительно гильзы под действием давления впрыска.

Гильза имеет один или два входных (впускных) топливных канала для поступления топлива и обеспечения окончания подачи топлива.

Учитывая, что плунжер обрабатывается и подбирается под гильзу, необходимо при замене менять плунжерную пару только в сборе и никогда не заменять плунжер или гильзу отдельно.

Плунжерная пара с каналом возврата утечек топлива

Если ТНВД сообщается с системой смазки двигателя, то при определенных обстоятельствах утечка топлива может привести к разжижению смазочного масла двигателя.

Этого можно избежать в значительной степени с помощью плунжерной пары с каналом возврата утечек топлива в поплавковую магистраль насоса.

В этом случае гильза снабжается кольцеобразной проточкой, которая соединяется с топливным каналом через отдельный проход.

В другом варианте, протекшее топливо собирается в кольцеобразной проточке плунжера и затем возвращается в топливный канал через соответствующую канавку плунжера.

Для соответствия специальным требованиям, таким как, например, уровень шума и токсичность выхлопных газов требуются различные, зависящие от нагрузки, формы начала подачи топлива.

Плунжеры, которые в дополнение к нижней спиральной канавке имеют верхнюю спиральную канавку, позволяют регулировать начало подачи в зависимости от нагрузки, (нижняя спиральная канавка).

Для улучшения пусковых характеристик некоторых типов двигателей применяются специальные плунжеры, имеющие специальную пусковую канавку.

Эта пусковая канавка выполняется на верхнем торце плунжера и эффективна только тогда, когда плунжер находится в стартовом положении. В результате начало подачи задерживается на 5 -10° относительно положения коленчатого вала.

Рис.19. Нагнетательные клапаны

Задачей нагнетательного клапана является перекрытие магистрали высокого давления между топливопроводам высокого давления и плунжером ТНВД, стравливание топливопровода высокого давления и полости форсунки путем снижения давления до определенного статического уровня.

Это снижение давления топлива необходимо для быстрого и четкого закрытия распылителя форсунки, что предотвращает появление нежелательных капель топлива.

Во время рабочего процесса впрыска давление, создаваемое в надплунжерном пространстве, вызывает подъем конуса нагнетательного клапана (3) из седла в держателе клапана и топливо под давлением подается через держатель клапана (1) и топливопровод высокого давления к распылителю форсунки.

Как только спиральная канавка плунжера откроет сливной канал и прекратиться подача топлива, давление топлива в камере высокого давления упадет, и пружина нагнетательного клапана (2) прижмет конус клапана (4) обратно к его седлу (5).

Это отделение надплунжерного пространства от топливопровода высокого давления будет происходить до тех пор, пока плунжер не начнет новый рабочий ход, (а — клапан закрыт).

Клапан постоянного объема без ограничения обратного потока

Рис.20. Устройство клапана постоянного объема без ограничения обратного потока

В клапане постоянного объема (а) часть штока элемента клапана выполнена в виде поршня (втягивающий поршень) и подогнана к направляющей штока клапана.

Когда спиральная канавка плунжера прекратит подачу топлива и пружина закроет нагнетательный клапан, поршень входит в направляющую втулку штока клапана (4) и отсекает топливопровод высокого давления от надплунжерного пространства (камеры высокого давления).

Это означает, что имеющийся объем топлива в топливопроводе высокого давления возрастет на величину объема, получаемого при ходе втягивающего поршня (2).

Этот возвращенный объем соответствует длине топливопровода высокого давления. Это означает, что длина топливопровода не должна изменяться. (1 — седло клапана; 3 — кольцевая проточка; 5 — вертикальный паз).

Для достижения конкретных характеристик топливоподачи в специальных случаях применяются клапаны с компенсацией. Они имеют доработанный участок (6) на втягивающем поршне.

Клапан постоянного объема с ограничением обратного потока

Рис.21. Конструкция клапана постоянного объема с ограничением обратного потока

1. Держатель нагнетательного клапана; 2. Пружина нагнетательного клапана; 3. Пластина клапана; 4. Держатель клапана.

Ограничение обратного потока может применяться в дополнение к клапану обратного давления. Волны обратного давления, которые образуются при закрытии распылителя форсунки, могут стать причиной кавитации и износа камеры высокого давления нагнетательного клапана.

Это воздействие может быть уменьшено или полностью сглажено демпфирующим эффектом ограничения обратного потока в верхней секции держателя нагнетательного клапана, другими словами, между клапаном постоянного объема и распылителем форсунки.

Это достигается с помощью узкого ограничительного канала в корпусе клапана, который, с одной стороны, обеспечивает требуемый дросселирующий эффект и, с другой стороны, по большей части, предохраняет от отраженной волны давления.

При открытии клапана и подаче топлива ограничения и дросселирующего эффекта не происходит. В качестве корпуса клапана для давления до 500 бар используется пластина, а для больших давлений — направляющий конус.

Клапан постоянного давления

Рис.22. Устройство клапана постоянного давления

1. Держатель клапана; 2. Элемент клапана; 3. Пружина клапана; 4. Вставка; 5. Нажимная пружина; 6. Седло пружины; 7. Шарик; 8. Ограничительный канал.

Клапан постоянного давления используется с ТНВД, развивающим давление свыше примерно 800 бар на небольших высокооборотистых двигателях с непосредственным впрыском (DI).

Этот клапан состоит из переднего нагнетательного клапана, работающего в направлении подачи топлива и клапана, удерживающего давление, работающего в направлении обратного потока.

Последний клапан между впрысками поддерживает статический уровень давления как можно более постоянным, таким же, как и при всех других рабочих режимах.

Преимущества клапана постоянного давления заключаются в устранении кавитации и улучшении гидравлической стабильности.

Если клапан постоянного давления должен функционировать более эффективно, это требует более точных регулировок и модификаций регулятора числа оборотов.

Что такое плунжерная пара? Изготовление, ремонт, замена и наладка плунжерных пар

Топливный насос высокого давления (ТНВД) является одной из важнейших частей любого дизельного двигателя. Именно с помощью этой части топливо подается таким образом, что топливно-воздушная смесь поступает не в камеру, а в жидкость. Плунжерная пара существенно влияет на работу впрыскивающего насоса. Благодаря этому элементу осуществляется распределение и подача топлива на двигатель.И сегодня мы рассмотрим, что такое плунжерная пара, какое значение она имеет для дизельного автомобиля.

Устройство

Конструкция этого элемента предполагает наличие двух основных элементов — втулки и плунжера. Последний состоит из небольшого поршня цилиндрической формы. Когда насос работает, эта часть перемещается внутри ступицы. Из-за возвратно-поступательных движений, которые они производят, впрыскивается топливо, после чего оно всасывается. Плунжерная пара впрыскивающего насоса (фото этого элемента вы можете увидеть ниже) имеет отверстия на втулке.Через них дизельное топливо подается для впрыска.

То есть основным назначением и функцией данного элемента является измерение точного количества топлива для его подачи в цилиндры двигателя. Кроме того, с помощью этого элемента насос подает топливо под определенным давлением в нужное время. Но чтобы выполнить все эти операции без сбоев, плунжерная пара должна соответствовать ряду технических требований. Само же производство осуществляется на высокотехнологичном оборудовании (обычно на крупных предприятиях).В домашних условиях такой элемент сделать невозможно.

О клапанах впрыска как неотъемлемой части топливной системы

Основной задачей этого элемента является слишком сильное перекрытие магистралей высокого давления между поршнем и топливопроводом. За счет этого уменьшается давление топлива, что необходимо для более точного и быстрого закрытия форсунок форсунки. Это предотвращает образование капель топлива, и их присутствие там крайне нежелательно. Во время впрыска давление, которое создается в пространстве над поршнем, создает поднимающийся конус выпускного клапана.Далее топливо под давлением попадает в форсунку через топливопровод и держатель клапана. Как только плунжерная канавка открывает сливной канал, уровень давления в камере падает, и пружина выпускного клапана прижимает корпус устройства обратно к седлу. Это действие происходит в системе до тех пор, пока поршень не начнет новый рабочий ход.

Возможна ли утечка плунжера?

В качественных деталях вероятность утечки топлива равна нулю. Чтобы свести к минимуму вероятность утечки топлива, зазор между втулкой и поршнем составляет 1-3 мкм.Благодаря высокой точности каждый поршень подбирается отдельно к втулке. После этого заводская настройка обеих частей. В процессе производства поверхность этих элементов дополнительно закаляется. Это сделано для обеспечения максимально возможного срока службы этой части.

Эксплуатация детали

Плунжерная пара — это элемент, который требует особого внимания во время эксплуатации автомобиля и работы его топливной системы. Гарантией качественной и бесперебойной работы этой детали является использование только качественного топлива.К сожалению, лишь немногие заправочные станции контролируют качество топлива, поэтому нашим владельцам автомобилей (особенно тем, у которых есть дизельные автомобили) часто приходится ремонтировать и чистить инжекторы.

Содержание различных химических примесей и большая концентрация грязи и отложений значительно сокращают срок службы плунжерных пар.
Особенно негативное влияние оказывает вода, которая иногда содержится в бытовом топливе. Когда он входит в зазор между втулкой и поршнем, нарушается целостность смазочной пленки, в результате чего устройство начинает работать без смазки.Это может привести к увеличению нагрева, деформации и даже заклиниванию детали, такой как плунжерная пара. В этом случае единственный выход из ситуации — заменить устройство на новое. Чтобы избежать таких неприятностей, необходимо регулярно диагностировать топливную аппаратуру и, по возможности, не заправляться на незнакомых заправках.

Когда требуется замена плунжерной пары?

Существует несколько основных симптомов, указывающих на неисправность этой части. Одним из них является отказ запустить двигатель.Но определить поломку плунжерной пары можно даже при работающем двигателе. В этом случае необходимо обратить внимание на качество двигателя. Если он работает нестабильно и с перебоями, скорее всего, причина кроется в топливной системе. Кроме того, при неисправной плунжерной паре двигатель начинает значительно терять мощность и издает посторонние звуки, которых раньше не было. Если вы заметили хотя бы один из вышеперечисленных симптомов, вам необходимо провести диагностику топливной системы автомобиля.

Следует отметить, что для этого вам необходимо иметь специальное диагностическое оборудование. Поэтому своими руками и без соответствующего оборудования вы вряд ли сможете определить исправность плунжера. После диагностики мастер решает, необходима ли регулировка плунжерной пары или полностью заменена новой. Во время ремонта используется определенное оборудование, которое восстанавливает заводские герметичные размеры плунжера и втулок. Сама замена также требует особого ухода, знаний и опыта, поэтому очень опасно делать что-то в топливном насосе своими руками, так как это может отключить всю систему в автомобиле.

Заключение

Итак, мы выяснили, как плунжерные пары влияют на ТНВД и на все их конструктивные особенности.

В целом, топливная система дизельного двигателя — очень сложный механизм, требующий особого внимания и исключительно качественного топлива. В связи с этим количество дизельных автомобилей в нашей стране на порядок ниже, чем в странах Западной Европы. В конце концов, практически невозможно обслуживать топливо своими руками, и тратить деньги на дорогостоящий ремонт и диагностику вряд ли кому-нибудь пригодится.р> ,
плунжерная пара — это … Что такое плунжерная пара?

  • Dalek варианты -… Википедия

  • Подвеска (мотоцикл) — Подвеска мотоцикла имеет двойное назначение: способствует управляемости и торможению транспортного средства, а также обеспечивает безопасность и комфорт, обеспечивая комфортную изоляцию пассажиров транспортного средства от дорожного шума, ударов и вибраций. Типичная… Википедия

  • Mute (музыка) — Техника игры на гитаре приведена в разделе Palm mute.Отключение звука фортепиано Yamaha U1 Приглушение звука — это устройство, устанавливаемое на музыкальный инструмент для изменения производимого звука: путем воздействия на тембр, уменьшения громкости или чаще всего на то и другое. Содержание … Википедия

  • Доктор Кто подделывает — Многолетний научно-фантастический телесериал «Доктор Кто» на протяжении многих лет был предметом многих комедийных зарисовок и специально созданных комедийных программ, от пакистанского Далека Спайка Миллигана до эпизода «Комик-рельеф» Доктора Кто и… … Википедия

  • N-Strike — Игрушечный пистолет Nerf N Strike Type Компания Hasbro Страна США… Википедия

  • Набор горячего металла — Часть серии по истории печатной продукции Woodblock p… Wikipedia

  • Набор пил — Набор пил — это устройство, используемое для заточки ручных пил.После того, как зубы были соединены и заполнены, набор пил используется для регулировки набора каждого зуба. В прошлом многие торговцы и ремесленники точили свои собственные пилы, а набор пил… Wikipedia

  • Rollerball (видеоигра) — Rollerball — это видеоигра, выпущенная компанией HAL Laboratory, Inc. в 1988 году для Nintendo Entertainment System через четыре года после ее первоначального выпуска на MSX. Он предназначен для игры от одного до четырех игроков по очереди. Это эмуляция … Википедии

  • The Big Spin — название информационного телешоу = The Big Spin (2000) подпись = Три заглавных воплощения, включая одно из Big Spin 2000.(заголовок заголовка неверен, должен быть период Победителя) Формат = время проведения игрового шоу = прибл. 0:30 (за… Википедия

  • Джон Maulbetsch — NFL PlayerCoach name = Джонни Maulbetsch DateOfBirth = 29 июня 1890 г. Место рождения = город-государство | Энн-Арбор | Мичиган DateOfDeath = дата и возраст смерти | mf = да | 1950 | 09 | 14 | 1890 | 06 | 29 PlaceOfDeath = Энн Арбор, штат Мичиган Позиция = HB College = Университет Адриана Колледж… Википедия

  • High Salvington Windmill — Для объяснения различных частей упомянутой техники см. Мельница.High Salvington Mill… Википедия

    • ,

    парных работ Архив — Планы уроков Диггер

    Это урок, который я недавно попробовал с моей подростковой группой C1. Это основано вокруг викторины решений по изменению климата CNN. Мероприятия включают мозговой штурм слов, мини-групповое обсуждение и ранжирование, а также возможное расширение письма. Для этого занятия вам понадобится около 90 минут.

    Продолжить чтение…

    Какие типы упражнений могут помочь вашим студентам обернуть голову вокруг более сложных условных структур , с которыми они часто сталкиваются при подготовке к экзаменам (B2 и C1)? Продолжайте читать, чтобы узнать.

    Продолжить чтение…

    Это речевое задание идеально подходит для больших групп и служит как речевым практикой , так и ревизией . Приведенная ниже версия была разработана для учащихся C1, но вы можете адаптировать ее к для любого уровня и темы .

    Продолжить чтение…

    Phrasal-verbs-revision-and-consolidation-activities Какие действия мы можем использовать, чтобы помочь нашим студентам пересмотреть и объединить свои знания различных фразовых глаголов ? Продолжайте читать, чтобы обнаружить мои 5 идей деятельности.

    Продолжить чтение…

    Phrasal-verbs-revision-and-consolidation-activities В этом коротком упражнении показано, как использовать различные вирусные посты для пересмотра грамматических структур . Я пробовал это со студентами уровня B2 и C1, как на индивидуальных, так и на групповых занятиях.

    Продолжить чтение…

    Phrasal-verbs-revision-and-consolidation-activities Scattegories — это игра на основе категорий, которую я чаще всего использую для пересмотра и отработки словарного запаса и творческого мышления .В этом посте вы можете найти 5 наборов scattegories, которые идеально подойдут для ваших продвинутых классов. Игра работает с группами и отдельными учениками. Продолжить чтение …

    Phrasal-verbs-revision-and-consolidation-activities В этом посте я хотел бы рассказать о стратегии, которая помогает учащимся более эффективно решать задачу CAE Speaking часть 2 .

    Продолжить чтение…

    NOTE-DOWNPAIRSHARELISTENING-AND-SPEAKING-ACTIVITY Цель этого занятия — научить студентов практиковать умение слушать и говорить .Подходит для любого уровня, группы из 2 и более студентов. Лучше всего использовать для создания интереса к теме урока или для закрытия класса.

    Продолжить чтение…

    NOTE-DOWNPAIRSHARELISTENING-AND-SPEAKING-ACTIVITY В этом посте я возвращаюсь к вопросу , в котором мои занятия организованы вокруг изображений , а не по темам и спискам вопросов для разговора. Я делюсь списком моих 3 любимых иллюстраторов и некоторыми советами по использованию их работы во время уроков.

    Продолжить чтение…

    NOTE-DOWNPAIRSHARELISTENING-AND-SPEAKING-ACTIVITY Цель, если этот класс предназначен для ваших учеников, пересмотреть ряд грамматических моментов: используя временных повествований, модальных глаголов, третьи условные и желание / если только , чтобы выразить пожелания о настоящем и прошлом.Урок основан на музыкальном видео к песне Shot at the Night от The Killers. Подходит для уровней выше среднего, продвинутых и студентов, готовящихся к экзаменам в Кембридж.

    Продолжить чтение…

    ,
    Высококачественный поршневой цилиндр K334 Плунжерная пара

    Упаковка

    Нейтральная картонная упаковка или оригинальная упаковка

    Оплата и доставка

    Оплата: L / CT / T Western Union Paypal

    9000P : DHL FedEx UPS TNT EMS ARAMEX По воздуху По морю

    Похожие продукты

    Мы можем предоставить различные плунжеры, подскажите ваш номер детали, получить лучшее предложение

    Информация о компании

    1.Комплексное обслуживание предоставляется от первого контакта до послепродажного обслуживания, пока клиенты не почувствуют себя полностью удовлетворенными.


    2. Услуги профессионального технического консультирования предоставляются в любое время и в любом месте.


    3. Послепродажное обслуживание: круглосуточно, гарантия 12 месяцев.

    4. Прежде чем каждый продукт будет отгружен, он должен пройти тщательное тестирование, удостовериться в качестве и предоставить клиентам наилучшую гарантию качества.


    5. Доступно OEM.

    FAQ

    1. Что такое MOQ вашей компании?

    Наша компания MOQ — это 10 шт. Плунжера и цилиндра.

    2. Можете ли вы принять OEM и настроить?

    Да, мы можем настроить в соответствии с образцом или чертежом.

    3. У вашей фабрики есть CE?

    Да, у нас есть ISO9001: 2008. Если вы хотите другой CE, мы можем сделать для вас.

    4. Не могли бы вы рассказать мне материал вашей продукции?

    Да, у нас есть нержавеющая сталь, углеродистая сталь, хромированная сталь, чугун и алюминий.

    5.Какая гарантия качества?

    Один год, в течение одного года мы можем исправить и изменить.

    6. Не могли бы вы поставить двери до двери?

    Да, по воздуху и экспресс (DHL, FEDEX, TNT, EMS, SF).

    7. Не могли бы вы сказать мне время доставки вашего товара?

    Да, 3-7дней на складе товаров и других товаров в зависимости от количества около 3-21дней.

    Свяжитесь с нами

    Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами

    Контакт: Джина Гу
    Skype: globsea.cn
    9151 9012 86133

    595

    Тел .: + 86-0411-84542575
    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
