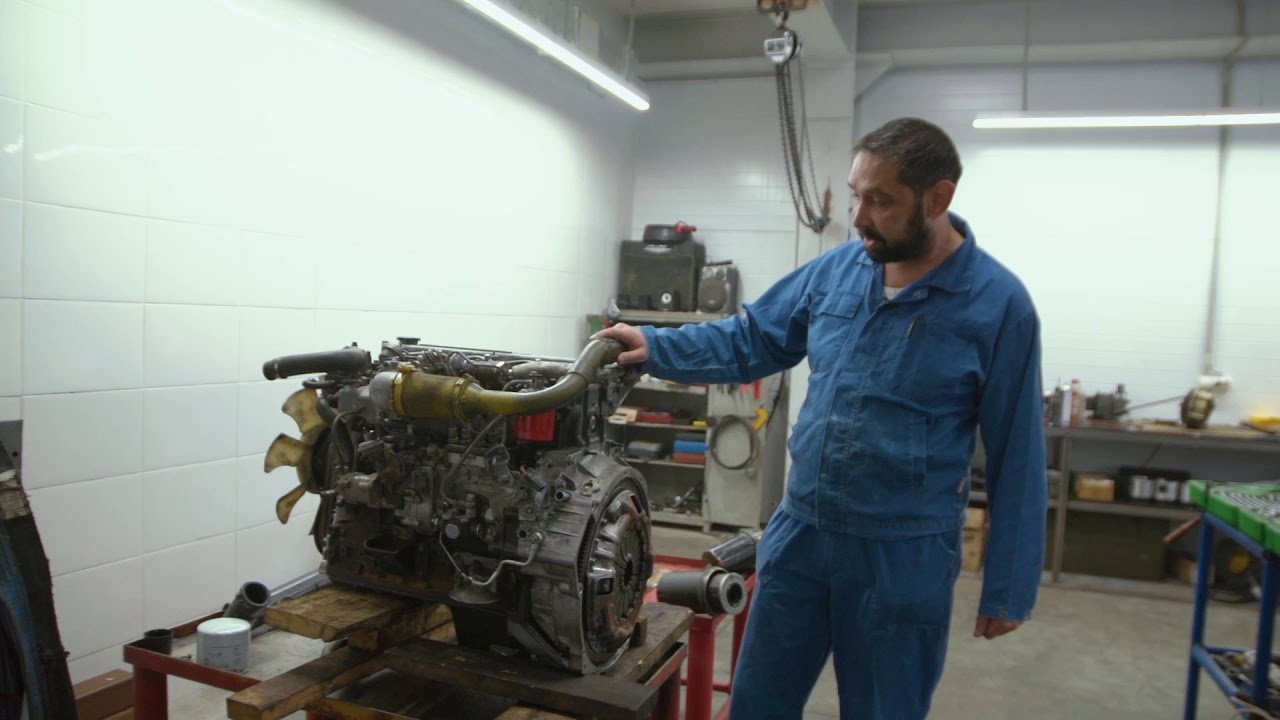

Работа тнвд дизельного двигателя видео: виды топливных насосов высокого давления, и принцип работы топливного насоса

виды топливных насосов высокого давления, и принцип работы топливного насоса

Топливный насос высокого давления имеющий сокращенную аббревиатуру (ТНВД) выполняет следующие основные функции:

— подает топливо под высоким давлением в топливную систему ДВС;

— регулирует моменты впрыска топлива.

Топливный насос относится к наиболее важным устройствам, как бензиновых, так и дизельных двигателей.

ТНВД обычно применяются в дизельных двигателях. В бензиновых двигателях применение ТНВД нецелесообразно, ввиду того, что в нем не требуются такие высокие давления, как в дизельном двигателе.

Можно выделить следующие

основные конструктивные элементы топливного насоса:

1. Плунжер (поршень) + Цилиндр (втулка) = Плунжерная система (пара)

Плунжерная система изготавливается из высокопрочной стали на высокотехнологическом оборудовании (станках), в связи с необходимостью высокой точности.

Всего один завод на все пост Советское пространство изготавливал плунжерные пары. Изготовление плунжерных пар сегодня происходит таким образом.

Если внимательно изучить процесс производства плунжерных пар, то отчетливо видно, что огромное значение уделяют прецизионному сопряжению (зазор между плунжерной парой). Плунжер плавно входит в цилиндр под действием собственного веса.

Как изначально упоминалось, топливный насос служит не только для подачи топлива в топливную систему, но и подает его к форсункам на каждый цилиндр на бензиновом двигателе.

Форсунки являются связующим звеном этой цепи и соединяются с насосом специальными трубопроводами. Для эффективного впрыска топлива форсунки соединяются с нижней распылительной частью с специальными отверстиями для увеличения эффективности впрыска топлива с дальнейшим воспламенением. Момент впрыска топливной смеси в камеру сгорания регулируется углом опережения зажигания

.

Типы топливных насосов

Существует три основных типа ТНВД, которые мы с вами рассмотрим:

1. распределительный;
2. рядный
3. магистральный.

Рядный ТНВД

Рядный топливный насос высокого давления оснащен плунжерными парами, которые располагаются друг с другом. Их количество зависит от количества рабочих цилиндров двигателя и соответствует ему. Одна плунжерная пара обеспечивает подачу топлива только для одного цилиндра.

Пары устанавливаются в корпусе насоса, в котором имеются каналы входа и выхода. Плунжер приводится в работу при помощи кулачкового вала, который имеет привод от коленчатого вала.



При вращении кулачкового вала топливного насоса, кулачки воздействуют на толкатели плунжеров приводя их в движении внутри втулок насоса. Вследствие впускные и выпускные отверстия начинают последовательно открываться и закрываться. Когда плунжер движется вверх во втулке создается давление, которое приводит к открытию нагнетательного клапана, через который топливо подается к форсунке по топливопроводу.

Момент подачи топлива регулируется специальным устройством (муфтой центробежного типа). Работа муфты центробежного типа основана на перемещении грузиков под действием центробежной силы.

Центробежная сила изменяется по мере роста (или уменьшения) величины оборотов коленчатого вала двигателя, вследствие чего грузики расходятся к внешним краям муфты, либо сближаются к оси. Происходит смещение кулачкового вала относительно привода, что приводит к изменению работы плунжеров.

Когда обороты коленчатого вала увеличиваются – происходит ранний впрыск топлива, когда уменьшаются –

поздний впрыск топлива.

Рядные топливные насосы зарекомендовали себя своей надежностью. Они совсем не привередливы к качеству топлива и смазка ТНВД осуществляется обычным моторным маслом.

Недостатки рядных топливных насосов высокого давления – их размер.

Распределительный ТНВД

Распределительный ТНВД включает в себя один или два плунжера, что зависит от объема двигателя.



И эти один или два плунжера работают на все цилиндры двигателя. Таким образом удалось не только обеспечить более равномерную подачу топлива, но и уменьшить габариты топливного насоса высокого давления. Недостатки распределительных ТНВД в их надежности и долговечности.



Распределительные ТНВД имеют различные типы привода:

1. торцевой привод;
2. внутренний привод;
3. внешний привод;

Наиболее эффективными себя показали торцевые и внутренние приводы ТНВД, с меньшей нагрузкой.

Кстати, такие импортные насосы, как Bosch, оснащены именно торцевым и внутренним приводом, а внешний привод имеют насосы отечественного производства.



Основным элементом в торцевом приводе Bosch является распределительный плунжер, который создает давление и распределяет горючую смесь по цилиндрам. Плунжер распределитель при этом совершает вращательные и возвратно-поступательные перемещения при вращательных движениях кулачковой шайбы.

Плунжер совершает возвратно-поступательно движение одновременно с вращением кулачковой шайбы, которая обегает кольцо. Воздействие шайбы на плунжер обеспечивает высокое давление топлива. Возврат плунжера в начальное положение осуществляется с помощью возвратного механизма.

Именно вращательное движение плунжера, что приводится от приводного вала, способствует распределению топлива в цилиндрах. Величина подачи топлива обеспечивается с помощью электромагнитного клапана или центробежной муфты.

Работа насоса ТНВД

Работа насоса состоит из нескольких этапов:

1. Закачка порции топлива в надплунжерное пространство;
2. Нагнетание давления за счет сжатия и распределение топлива по цилиндрам.
3. Возвращение плунжера в исходное положение. Повторение цикла работы.

Внутренний кулачковый привод ТНВД

Такой привод топливных насосов применяется в распределительных ТНВД роторного типа, например,  Bosch VR, Lucas DPC. В данном типе ТНВД распределение горючей смеси происходит за счет плунжера и распределительной головки.



Распределительный вал оснащается двумя плунжерами, расположенными друг напротив друга, которые нагнетают топливо. Тем выше давление в насосе, чем меньше расстояние между плунжерами. По мере возрастания давления топливо поступает к форсункам через нагнетательные клапана.

Магистральный ТНВД

Магистральный ТНВД используется в известной системе подачи топлива Common Rail. Работа магистрального ТНВД заключается в накапливании топлива в топливной рампе, затем подается на форсунки. Давление в магистральном топливном насосе высокого давления составляет примерно 180 Мпа.



Магистральный насос бывает одно-, двух- или трех плунжерным.  Приводится магистральный ТНВД от кулачкового вала.

Когда кулачки воздействуют на плунжер, тот перемещается вниз, происходит расширение компрессионной камеры, давление падает и создается разряжение, которое приводит к открытию впускного клапана, и топливо начинает поступать.

Когда плунжер подымается – давление растет и клапан закрывается. Когда давление достигает необходимой отметки, топливо  через выпускной клапан нагнетается в топливную рампу.

Процесс подачи топлива в магистральном ТНВД регулируется дозирующим топливным клапаном, открытие и закрытие, которого осуществляется с помощью электроники.

ТНВД Камаз: устройство, принцип работы и ремонт — Информация — Статьи

ТНВД – это Топливный Насос Высокого Давления. Ставиться он на дизельные двигатели и предназначен для подачи топлива в топливную систему под высоким давлением, для наилучшего сгорания его в цилиндрах.

---

Устройство ТНВД

Рис.1 — Подробная схема всех элементов топливного насоса для автомобилей Камаз с двигателем 740.

Принцип работы

Из бака, через фильтр грубой очистки, с помощью топливного насоса низкого давления топливо, по топливопроводу, поступает сначала в фильтр тонкой очистки, а потом на вход в ТНВД. От коленвала двигателя передается крутящий момент на топливный насос, а точнее на кулачковый вал, который в свою очередь приводит в действие толкатели. Толкатели давят на пружины, которые поднимают плунжер. Плунжер закрывает впускной клапан, топливо подается на форсунки, которые распыляют его уже в цилиндрах. Кулачковый вал, проварачиваясь дальше опускает плунжер, открывая, тем самым, поступление топлива в ТНВД и процесс повторяется.

Вроде бы ничего сложно, однако, это не совсем так. Любой ТНВД это очень сложный механизм, основой которого являются плунжерные пары. Их изготавливают с очень высокой точностью. Одна такая пара состоит из цилиндра и поршня, который, перемещаюсь и создает высокое давление в системе.

ТНВД двигателя Камаз 740 представляет собой V-образное устройство, в каждой половине которого находится по 4 плунжерные пары.

Внизу корпуса насоса находится кулачковый вал, на который от коленвала и передается крутящий момент. Кулачки на валу передают поступательные движения на поршни каждой пары. Работа поршней ТНВД строго синхронизирована с работой поршней самого двигателя с помощью пружинных толкателей.

В конструкции каждой плунжерной пары есть несколько клапанов, как впускных так и выпускных и специальных канавок для отвода лишнего топлива. За направлениями потока топлива отвечают специальные автоматически клапанные механизмы.

Возможные неисправности в работе ТНВД и их ремонт

В топливном насосе двигателя Камаз 740 высокое давление создается за счет очень плотного прилегания поршня в цилиндре плунжерной пары. В случае какого либо нарушения этой плотности в топливной системе падает давление и двигатель вообще может не запуститься или работать не ровно, с перебоями. Длительную и безаварийную работы ТНВД в первую очередь обеспечивает качественное дизельное топливо. Для дизельных моторов это одно из главных условий успешной эксплуатации.

Внимательно отнеситесь к выбору АЗС, на которой заправляетесь.

Для того, чтобы двигатель КАМАЗ и ТНВД работали исправно и долго своевременно проводите все необходимые регламентные работы по их техническому обслуживанию, а особое внимание стоит уделить замене топливных фильтров, как грубой, так и тонкой очистки. Старайтесь покупать оригинальные расходные материалы у официальных дилеров или в авторизированных сервисных центрах.

Как и у любого механизма у ТНВД есть свой ресурс, который он в любом случае со временем выработает. Но инженеры Камаза разработали ремонтопригодный агрегат, который можно восстановить, заменив изношенные детали. Но ремонтировать топливный насос высокого давления стоит на специализированных станциях, которые оборудованы стендом проверки топливной системы под давлением. Такое оборудование поможет выявить как явные, так и скрытые неисправности. После проведения ремонта ТНВД должен пройти ряд стендовых испытаний и точную настройку вместе топливными форсунками.

Основные причины выхода ТНВД из строя

• Вода в топливной системе. Причин появления воды в системе может быть несколько: некачественный или изношенный топливный фильтр; большой процент воды в дизельном топливе; нарушение герметичности топливопровода из-за чего образуется конденсат внутри на трубках.
• Механические примеси в топливе. Примеси могут появляться опять же из-за плохих топливных фильтров. Так же рекомендуется периодически проводить очистку топливного бака от образований парафина и т.п. отложений.
• Плохие смазывающие качества дизельного топлива. Причина этого может скрывать в применение не сертифицированных присадок. Не поддавайтесь рекламе и не добавляйте в топливо ничего лишнего, чего не рекомендует производитель.
• Не герметичный топливопровод. В этом случае идет постоянный подсос воздуха в систему, повышающий коэффициент трения в плунжерных парах, что приводит к их быстрому износу.

Самые часто встречающиеся неисправности

• Неравномерная подача топлива. Причина скорее всего кроется в поврежденной плунжерной паре. Так же рекомендуется проверить клапаны топливного насоса, а также работу форсунок.
• Повышенный расход топлива. Причина банальна – повреждения топливопровода.
• Запаздывает впрыск. Проблема может скрываться в регулировочном болте толкателя или в поврежденном кулачковом вале.

Видео, подробно описывающее работу топливной систему двигателя Камаз 740.

Регулировка подачи топлива

Как снять ТНВД

1. отсоединить тросики ручного управления рычагом остановки двигателя и рычагом управления регулятором,
2. снимите тягу управления подачей топлива,
3. отсоедините все трубопроводы подвода топлива к насосу, отводящий и дренажный трубопроводы и трубопровод от фильтра тонкой очистки топлива,
4. отсоедините трубку для подвода масла к насосу и, масло отводящую трубку,
5. выкрутите стяжной болт переднего фланца ведущей полумуфты и два болта ведомой полумуфты (для того, чтобы выкручивать болты было удобно нужно провернуть коленвал через люк картера сцепления),
6. отсоедините топливопроводы факельных свечей,
7. снимите топливопроводы высокого давления,
8. отсоедините трубку, которая подводит воздух к рабочему цилиндру вспомогательного тормоза,
9. открутите четыре болта, которые крепят ТНВД,
10. снимите собственно сам насос.

Порядок разборки

• вывернуть винты крепления задней крышки регулятора частоты вращения и снять крышку в сборе с насосом низкого давления;
• снять автоматическую муфту опережения впрыска топлива, используя приспособление И-801.16.000. Сначала отвернуть гайку 2 (рис. а) крепления муфты. Для этого вставить отвертку 4 в паз гайки и, удерживая муфту 1 от вращения, ключом 3 отвернуть гайку. Затем, вворачивая в муфту съемник 5 (рис. б), снять муфту;

Рис.2 – Снятие муфты

• распломбировать и вывернуть винты крепления защитных кожухов секций ТНВД и снять кожуха;
• распломбировать и вывернуть болты крепления верхней крышки регулятора и снять крышку;
• вынуть ось рычага регулятора и снять рычаг регулятора с рычагом муфты грузов, муфтой, пружиной регулятора и рычагом пружины;
• снять стопорное кольцо и державку грузов в сборе;
• вывернуть пробки реек, вынуть втулки реек, затем сами рейки, предварительно расстопорив их;
• отвернуть гайки крепления секций ТНВД, снять стопорные шайбы штуцеров секций и вынуть секции ТНВД и толкатели плунжеров;
• расшплинтовать и отвернуть гайки и, используя съемник И-801. 26.000, снять эксцентрик привода насоса низкого давления, ведущую шестерню регулятора и промежуточную шестерню;
• снять второй подшипник с оси промежуточной шестерни;
• выбить шпонки с носка и хвостовика кулачкового вала, снять крышку заднего подшипника, вынуть кулачковый вал в сборе с подшипниками и снять крышку переднего подшипника;
• используя съемник И-801.30.000, снять подшипники с кулачкового вала;
• секции ТНВД и топливоподкачивающий насос низкого давления разобрать в приспособлении И-801.20.000. Для выпрессовки нагнетательного клапана секции ТНВД использовать приспособление И-801.21.000.

Сборка и установка ТНВД после ремонта

Сборка ТНВД, как и положено, проводится в обратном порядке. Чтобы установить подшипники на кулачковый вал используется приспособление И-801.27.000. Свободный ход вала должен быть не больше 0,1 мм, делается это путем подбора регулировочных прокладок под крышку переднего подшипника кулачкового вала.

Установка ТНВД:

• проверните коленвал до его положения, которое соответствует началу впрыска топлива в первый цилиндра (фиксатор находится в зацеплении с маховиком), проверьте, чтобы метка I на заднем фланце ведущей полумуфты привода должна быть вверху;
• установите топливный насос на двигатель, совместив при этом метки II на корпусе насоса и муфте опережения впрыска топлива;
• затяните болты крепления насоса;

Рис.3 — Порядок затяжки болтов крепления, топливного насоса высокого давления

• не нарушая взаимного расположения меток, затяните верхний болт ведомой полумуфты привода, переставьте фиксатор в мелкий паз, проверните коленвал на один оборот и затяните второй болт ведомой полумуфты, затяните стяжной болт переднего фланца полумуфты;
• установите крышку люка картера сцепления;
• подсоедините трубопроводы высокого давления, маслоподводящую и маслоотводящую трубки, трубку подвода воздуха к пневмоцилиндру вспомогательного тормоза, трубопроводы низкого давления, тягу управления подачей топлива, тросики ручного управления рычагом останова и рычагом управления регулятором.

После установки ТНВД запустите двигатель и болтом отрегулировать минимальную частоту вращения холостого хода, которая не должна превышать 600 об/мин.

За информацию спасибо сайту 24techno-guide.ru

Ремонт ТНВД дизеля: нюансы, особенности

ТНВД в системе питания дизеля. Нарушения в работе прибора, их внешние проявления. Как можно отремонтировать насос своими силами, последовательность действий. Советы для прибегающих к помощи специализированных сервисов.

У любого дизельного двигателя рано или поздно может потребоваться ремонт топливного насоса высокого давления. Как человеческое сердце с годами начинает «барахлить», так и этот аппарат подвержен возрастным изменениям. Наряду с естественным износом деталей, сказывается и заправка некачественным топливом. Дизельные агрегаты в этом плане более чувствительны, чем бензиновые моторы.

Предлагаемая статья поможет владельцам дизельных авто при возникновении проблем с топливным насосом. В ней также приводятся советы: как отремонтировать этот узел своими руками.

Устройство прибора

Топливный насос высокого давления (ТНВД) представляет собой самостоятельный узел системы питания двигателей внутреннего сгорания (ДВС), в первую очередь — дизельных. Хотя это устройство применяется и на бензиновых моторах с инжекторным впрыском, впервые оно было использовано именно на дизеле.

Главная функция его состоит в создании разницы давлений между напорной магистралью и камерой сжатия, чтобы обеспечить надежный впрыск горючего в полость цилиндра. Но этого мало.

Насос задает также последовательность подачи топлива к рабочим форсункам, то есть выполняет распределительную функцию. Помимо этого, он регулирует объем подачи в зависимости от режима движения (частоты вращения коленвала) и от некоторых других факторов: температура двигателя, включение и выключение кондиционера.

Наконец, подобно тому, как в карбюраторных моторах регулируется угол опережения зажигания, на дизельном двигателе ТНВД автоматически корректирует опережение момента впрыска.

Существуют насосы трех основных типов: рядные, с распределенным впрыском и магистральные. Устройство их рассматривается в отдельной статье. Здесь же стоит упомянуть лишь, что рядные насосы использовались до недавнего времени на грузовых дизельных автомобилях, тракторах и специализированной дорожно-транспортной технике.

Распределительные аппараты устанавливают на все легковые дизельные авто и на некоторые грузовые. Магистральные применяются в современных топливных системах Common Rail. Такие насосы лишены функции распределения топлива, эту задачу выполняет электронный блок управления двигателем (ЭБУ), который согласно программе командует рабочими форсунками.

Внешние проявления топливной недостаточности

Какие могут быть признаки неисправности топливного насоса? Как было сказано в начале статьи, основными причинами потери работоспособности ТНВД являются износ трущихся поверхностей и низкое качество топлива. Здесь можно уточнить, что под низким качеством солярки следует подразумевать и попадание в топливо воды. Ниже перечисляются внешние симптомы неблагополучной работы топливного насоса:

• Затруднен пуск двигателя — скорее всего, наступил износ плунжерной пары (или пар), и насос не развивает нужного давления. Проверяется простым способом. Нужно положить на ТНВД тряпку, полить ее холодной водой и выждать несколько минут. После чего повторить попытку. Если двигатель заведется, значит, причина действительно в износе. При охлаждении происходит уменьшение зазоров в сопряжении и повышается вязкость топлива, в результате чего насос обеспечивает необходимое давление.
• Потеря мощности. Из-за увеличившихся зазоров снижается давление впрыска, ухудшается работа всережимного регулятора оборотов.
• Перегрев двигателя. Причинами могут быть неправильная работа автомата опережения впрыска. В этом случае нельзя откладывать ремонт ТНВД «на потом».
• Растущий «аппетит» силового агрегата. Вызывается утечками топлива, износом плунжерных сопряжений, неправильным углом опережения впрыска.
• Жесткая работа мотора, которая может быть следствием чересчур раннего момента впрыска и неравномерностью подачи солярки в разные цилиндры. Правда последнее на распределительных ТНВД практически невозможно, так что, скорее всего, дело в форсунках.
• Черный выхлоп из выпускной трубы. Причина может быть в слишком позднем угле впрыска горючего.

Если есть уверенность в своих силах

При наличии перечисленных выше признаков необходимо подумать о ремонте топливного нагнетателя. Ниже рассматривается, как устранить некоторые неисправности аксиального ТНВД распределительного типа своими руками.

Следует оговориться, что прежде чем браться за эту работу, следует изучить устройство ремонтируемого агрегата, выяснить — какие могут понадобиться инструменты, потому что в некоторых случаях не обойтись без специальной оснастки, съемника, например.

Также следует приготовить фотоаппарат, чтобы фиксировать каждый этап разборки. В противном случае можно забыть — где находились те или иные детали. Для разборки необходимо приготовить подходящий стол и покрыть его чистой тканью или хотя бы листом белой бумаги. На полу не должно быть мусора, иначе случайно упавшую деталь можно и не найти.

Итак, что может самостоятельно сделать автолюбитель, не имеющий специальной квалификации?

1. устранить утечку топлива из корпуса насоса;
2. проверить исправность электромагнитного клапана;
3. проверить плунжерный механизм подачи горючего;
4. проверить автоматический регулятор частоты вращения;
5. очистить фильтрующие сетки;
6. проверить давление, развиваемое прибором;
7. отрегулировать автомат опережения впрыска.

Разборка и устранение утечек

Ниже описывается последовательность действий при самостоятельном ремонте ТНВД. На работающем двигателе отсоединяют тягу, соединяющую педаль газа с рычагом, регулирующим подачу топлива. После чего вручную покачивают рычаг в радиальном направлении, стараясь растянуть возвратную пружину.

Если через кольцевую щель не наблюдается просачивания солярки, значит, уплотнение не изношено. В противном случае требуется восстановительный ремонт сопряжения.

Пока насос еще не снят с двигателя, убеждаются в исправности электромагнитного клапана отключения подачи топлива. Если двигатель пускается и глушится при повороте ключа — клапан исправен. Как поступать в ситуации, когда этот компонент отказывает во время движения, будет рассказано несколько ниже.

Теперь же остается переходить к разборке насоса. Перед тем как отсоединять от агрегата топливные магистрали и электроподводку, необходимо протереть его корпус и соединения смоченной в солярке ветошью, после чего вытереть насухо, чтобы исключить попадание грязи в топливную систему. Снятый насос еще раз промыть, после чего снять крышку и слить с него топливо.

В первую очередь нужно разобрать привод регулировки подачи горючего и произвести ревизию уплотнений, а также оценить степень износа сопряженных деталей. Уплотнительные кольца обязательно меняют. Для этой цели необходимо купить ремкомплект для ремонтируемого прибора.

Что касается изношенных деталей, есть два способа отреставрировать их: восстановить изношенную ось с помощью хромирования, или выточить и поставить в корпус ремонтную бронзовую втулку. Корпус перед этим придется расточить.

Ремонт плунжерного механизма

Далее следует перейти к разборке и ревизии плунжерного нагнетателя. Отсоединяют от корпуса распределительную головку насоса, после чего кладут его шкивом вниз, чтобы не высыпались внутренности. Перед тем как вынуть кулачки, приводную шестеренку и муфту центробежного регулятора, нужно проверить, не заедают ли эти детали при движении, а затем, аккуратно поддерживая их пальцами, извлечь из корпуса.

Ролики, шайбы, оси кулачковой муфты целесообразно пометить маркером, потому что все сопряженные поверхности уже притерлись друг к другу, и будет лучше, если они так и останутся после сборки. После разборки нужно внимательно осмотреть детали на предмет обнаружения сколов или выработки. Сильно изношенные элементы следует заменить новыми.

Степень износа плунжерной пары оценить можно только приблизительно. Работоспособность прецизионного сопряжения проверяется после сборки насоса путем измерения его рабочего давления. Наконец, нужно продуть сжатым воздухом все фильтрующие элементы (сетки), после чего можно собирать насос в обратной последовательности.

Сборка и регулировка оборотов

Когда агрегат будет собран, нужно залить его соляркой, проворачивая вручную приводной валик, после чего можно устанавливать на место и подсоединять топливопроводы, шланги и электропроводку системы управления.

После того как мотор будет заведен, следует убедиться в правильности работы автомата опережения впрыска горючего, в зависимости от давления в полости низконапорного лопастного насоса. На этом блоке имеется свой регулятор холостых оборотов. При необходимости регулируют этот параметр, завинчивая или вывинчивая регулировочный винт.

Перед выполнением этой процедуры рекомендуется запомнить положение винта, сосчитав количество выступающих из контргайки витков резьбы, чтобы, в крайнем случае, вернуться к исходной настройке. В мануале на двигатель указывается требуемое количество оборотов на холостом ходу двигателя. Обычно они понижаются с 1100 оборотов после запуска до 750 — после прогрева дизеля с механической коробкой, и до 850 — на двигателе с автоматом.

Проверка давления

В заключение проверяют давление в напорной магистрали, что является косвенной проверкой состояния плунжерной пары. Для этой цели понадобится манометр, рассчитанный на давление до 350 бар, соединительный шланг для подключения к насосу и переходник, включающий в себя стравливающий клапан.

В качестве измерительного прибора подойдет манометр ТАД-01А или более старый — КИ-4802. Если переходника в продаже не найдется, придется изготовить его самостоятельно.

Конечно, необходимо принимать во внимание размеры присоединительной резьбы, и куда планируется вворачивать соединительный шланг. Для измерения прибор подключают к центральному отверстию распределительного блока или к одному из напорных штуцеров.

После присоединения манометра к ТНВД проворачивают вал насоса с помощью стартера и фиксируют показание стрелочного индикатора. Если прибор показывает больше 250 атмосфер — это нормально (при работающем двигателе давление будет выше).

Аварийный ремонт электромагнитного клапана

Как было обещано выше, несколько слов о том, что делать, если откажет в пути электромагнитный клапан отключения топлива. В этом случае двигатель внезапно остановится. Правда, причин этому может быть несколько. Чтобы отбросить версию неисправности электроклапана, его необходимо исключить из работы, поскольку в нормальном режиме он всегда открыт.

Для этого нужно снять питающий провод, изолировать его от массы, после чего вывернуть клапан, удалить из него наконечник с пружиной и поставить устройство обратно. Если двигатель все равно не заведется, причина, очевидно, — в чем-то другом. Если же мотор запустится, нужно искать неисправность в клапане.

Чтобы делать это не в дороге, нужно сначала добраться до дома. Правда глушить двигатель потом придется грубо, но просто: поставить машину на ручник, включить повышенную передачу и отпустить педаль сцепления.

А затем уже приступать к ремонту. Сначала следует проверить, — не сгорела ли обмотка электромагнита. Для этого соединяют клапан с плюсом аккумулятора с помощью отрезка исправного провода, после чего пытаются завести двигатель. Если он заводится, значит, сгорела обмотка. В противном случае ищут место утечки напряжения с подводящего провода.

Обращение к специалистам

Тем же, кто не имеет желания или возможности делать ремонт ТНВД самостоятельно, следует обратиться на специализированную станцию ремонта топливной аппаратуры. Хотя существуют и дилерские центры, выполняющие обслуживание и ремонт автомобилей определенной марки, топливной аппаратурой они, как правило, не занимаются, поскольку для этого требуется дорогостоящее диагностическое оборудование.

Основным стендом для диагностики и регулировки ТНВД является Bosch EPS-815. На нем проверяются различные параметры, заданные для данного насоса производителем. Например: пусковая подача горючего, объемная подача на различных режимах, давление на выходе и некоторые другие.

При выборе сервиса следует учитывать его надежность. Для этого нужно предварительно приехать на собеседование, где поинтересоваться мнением обслуживаемых клиентов. В таких случаях обращают внимание на историю выбранного сервиса. Как правило, недобросовестные фирмы существуют в сфере услуг не более одного года.

Слабым звеном ТНВД дизельных двигателей является чувствительность их к попаданию в топливную систему воды. Особенно подвержены этому легковые иномарки, для которых вода является главным врагом. Для уменьшения этой опасности зимой нужно поддерживать максимально возможный уровень топлива в баке, чтобы свести к минимуму образование конденсата.

Топливная система дизельного двигателя – как работает?

Топливная система дизельного двигателя обеспечивает появление горючего в цилиндрах. Это главная составляющая всей конструкции автомобиля, который ездит на дизельном топливе. Разберем ее работу и неполадки.

Устройство топливной системы дизельного двигателя в двух словах

Вся схема включает два отдела: низкого и высокого давления. Участок низкого давления подготавливает, а затем переводит топливо на следующий уровень, то есть в систему высокого давления. Она же, в свою очередь, необходима для финального введения топлива в двигатель, непосредственно в камеру сгорания. Чтобы примерно представлять принцип работы всей схемы, рассмотрим, из каких деталей она состоит. В участок низкого давления входит ряд цистерн, насосы, сепаратор, фильтр, подогреватель и топливный привод.

Топливо проходит через каждую деталь, прежде чем отправиться на высшую ступень дизельного двигателя. Следующий этап включает в себя меньший ряд деталей. В принципе, если обобщать, то самая важная часть схемы участка высокого давления – топливный насос. Уже в него входят различного рода форсунки, и сам насос соединяется с топливным проводом. Но провод уже не входит в этап высокого давления. Также имеются элементы впрыска топлива дизельных двигателей, они относятся к последнему этапу.



Как предупредить неисправности топливной системы дизельного двигателя?

Имеется ряд причин, из-за которых могут возникнуть неисправности топливной системы дизельного двигателя. Но самая главная причина – это износ определенных деталей. Первым делом обратите внимание на ось рычага регулятора – она изнашивается быстрее всего. Со временем может потеряться упругость уплотнительного резинового кольца, которое находится на этапе низкого давления. Кроме того, при активной эксплуатации автомобиля происходят различного рода посторонние накопления. Необходимо периодически избавляться от нагара и грязи, так все детали системы будут работать надежнее и дольше.

Заметить какую-либо неисправность просто, если, к примеру, автомобиль стал не так плавно заводиться или периодически во время езды из выхлопной трубы стали раздаваться резкие звуки. Также неполадки в системе проявляются некорректными звуками в двигателе.

Главные причины, из-за которых возникают проблемы с двигательной системой, это неправильная эксплуатация или неквалифицированное обслуживание двигателя. Всем автолюбителям вне зависимости от того, на каком автомобиле они передвигаются, необходимо производить техническое обслуживание после каждых 7500 километров. В техническое обслуживание входит замена масла, проверка работоспособности всех деталей, а также ряд других действий. Они обозначены для данного автомобиля в документе его технического обслуживания. Промывка топливной системы дизельного двигателя также отлично подойдет для устранения разного рода неисправностей.

Топливная система дизельного двигателя – ищем поломку

Одна из самых частых проблем, которая может негативно повлиять на устройство топливной системы дизельного двигателя, – это прогар поршня. Чтобы этого избежать, необходимо промывать топливную аппаратуру дизеля раз в два года. Такую процедуру вряд ли вам предоставят при техническом обслуживании, поэтому вам необходимо следить за ее периодичностью самому.



Если же вы все-таки допустили то, что ваша система пришла в негодность, необходимо выполнить ряд действий. Первым делом вам понадобится прокачка топливной системы дизельного двигателя. Если после нее ничего не изменилось, то надо разбираться в проблеме более подробно. Проверьте работоспособность всех контактирующих деталей, проводов, клемм, форсунок. Часто проблема может быть не такой глобальной, какой кажется.

Если же вы понимаете, что проблема довольно-таки серьезная, вам лучше всего будет обратиться в автосервис. Человек, который не имел опыта работы с двигателем автомобиля, вряд ли сам сможет ликвидировать неисправность. Также если вы сами не смогли выявить точную причину, то вам поможет профессиональная диагностика топливной системы дизельного двигателя, которую предоставляет практически каждый автосервис.

Оцените статью: Поделитесь с друзьями!

Дизельные двигатели. Устройство и принцип работы

Все больше появляется автомобилей, у которых характерное постукивание из-под капота выдает тип установленного мотора. Разберем устройство, принцип работы и особенности дизельных двигателей.

Особенности дизельного двигателя, такие как экономичность, высокий крутящий момент и более дешевое топливо, делают его предпочтительным вариантом. Дизели последних поколений вплотную приблизились к бензиновым моторам по шумности, сохраняя при этом преимущества в экономичности и надежности.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ

По конструкции дизельный двигатель не отличается от бензинового — те же цилиндры, поршни, шатуны. Правда, клапанные детали существенно усилены, чтобы воспринимать более высокие нагрузки — ведь степень сжатия намного выше (19-24 единиц против 9-11 у бензинового мотора). Именно этим объясняется большой вес и габариты дизельного двигателя в сравнении с бензиновым.

Принципиально отличие заключается в способах формирования топливно-воздушной смеси, ее воспламенения и сгорания. У бензинового мотора смесь образуется во впускной системе, а в цилиндре воспламеняется искрой свечи зажигания. В дизельном двигателе подача топлива и воздуха происходит раздельно. Вначале в цилиндры поступает чистый воздух. В конце сжатия, когда он нагревается до температуры 700-800^оС, в камеру сгорания форсунками, под большим давлением впрыскивается топливо, которое почти мгновенно самовоспламеняется.

Самовоспламенение сопровождается резким нарастанием давления в цилиндре — отсюда повышенная шумность и жесткость работы дизеля. Такая организация рабочего процесса позволяет использовать более дешевое топливо и работать на очень бедных смесях, что определяет более высокую экономичность. Экологические характеристики тоже лучше — при работе на бедных смесях выбросы вредных веществ заметно меньше, чем у бензиновых моторов.

К недостаткам относят повышенную шумность и вибрацию, меньшую мощность и трудности холодного пуска. У современных дизелей эти проблемы не являются столь очевидными.

ТИПЫ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ

Существует несколько типов дизельных двигателей, различие между которыми заключено в конструкции камеры сгорания. В дизелях с неразделенной камерой сгорания — их называю дизелями с непосредственным впрыском — топливо впрыскивается в надпоршневое пространство, а камера сгорания выполнена в поршне. Непосредственный впрыск применялся в основном на низкооборотных двигателях большого рабочего объема. Это было связано с трудностями процесса сгорания, а также повышенным шумом и вибрацией.

Благодаря внедрению топливных насосов высокого давления (ТНВД) с электронным управлением, двухступенчатого впрыска топлива и оптимизации процесса сгорания удалось добиться устойчивой работы дизеля с неразделенной камерой сгорания на оборотах до 4500 об/мин, улучшить его экономичность, снизить шум и вибрацию.

Наиболее распространенным является другой тип дизеля — с раздельной камерой сгорания. Впрыск топлива осуществляется не в цилиндр, а в дополнительную камеру. Обычно применяется вихревая камера, выполненная в головке блока цилиндров и соединенная с цилиндром специальным каналом так, чтобы при сжатии воздух, попадая в вихревую камеру, интенсивно закручивался, что улучшает процесс самовоспламенения и смесеобразования. Самовоспламенение начинается в вихревой камере, а затем продолжается в основной камере сгорания.

При раздельной камере сгорания снижается темп нарастания давления в цилиндре, что способствует снижению шумности и повышению максимальных оборотов. Вихрекамерные двигатели составляют большинство среди устанавливаемых на легковые автомобили и джипы (около 90 %).

УСТРОЙСТВО ТОПЛИВНОЙ СИСТЕМА ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

Важнейшей системой дизеля является система топливоподачи. Ее функция — подача строго определенного количества топлива в заданный момент и с заданным давлением. Высокое давление топлива и требования к точности делают топливную систему сложной и дорогой.

Главными элементами топливной системы дизеля являются: топливный насос высокого давления (ТНВД), форсунки и топливный фильтр.

ТНВД — топливный насос высокого давления.

ТНВД предназначен для подачи топлива к форсункам по строго определенной программе, в зависимости от режима работы двигателя и управляющих действий водителя. По своей сути современный всережимный ТНВД совмещает в себе функции сложной системы автоматического управления двигателем и главного исполнительного механизма, отрабатывающего команды шофера.

Нажимая педаль газа, водитель не увеличивает непосредственно подачу топлива, а лишь меняет программу работы регуляторов, которые уже сами изменяют подачу по строго определенным зависимостям от числа оборотов, давления наддува, положения рычага регулятора и т.п. На современных внедорожниках обычно применяются ТНВД распределительного типа.

ТНВД распределительного типа. Насосы этого типа получили широкое распространение на легковых дизелях. Они компактны, отличаются высокой равномерностью подачи топлива по цилиндрам и отличной работой на высоких оборотах благодаря быстродействию регуляторов. В то же время эти насосы предъявляют очень высокие требования к чистоте и качеству дизтоплива: ведь все их детали смазываются топливом, а зазоры в прецизионных элементах очень малы.

Форсунки дизеля.

Другим важным элементом топливной системы является форсунка. Она вместе с ТНВД обеспечивает подачу строго дозированного количества топлива в камеру сгорания. Регулировка давления открытия форсунки определяет рабочее давление в топливной системе, а тип распылителя определяет форму факела топлива, которая имеет важное значение для процесса самовоспламенения и сгорания. Применяются обычно форсунки двух типов: со шрифтовым или многодырчатым распределителем.

Форсунка на двигателе работает в очень тяжелых условиях: игла распылителя совершает возвратно-поступательные движения с частотой в половину меньшей, чем обороты двигателя, и при этом распылитель непосредственно контактирует с камерой сгорания. Поэтому распылитель форсунки изготавливается из жаропрочных материалов с особой точностью и является прецизионным элементом.

Топливные фильтры дизеля.

Топливный фильтр, несмотря на его простоту, является важнейшим элементом дизельного мотора. Его параметры, такие, как тонкость фильтрации, пропускная способность, должны строго соответствовать определенному типу двигателя. Одной из его функций является отделение и удаление воды, для чего обычно служит нижняя сливная пробка. На верхней части корпуса фильтра часто установлен насос ручной подкачки для удаления воздуха из топливной системы.

Иногда устанавливается система электроподогрева топливного фильтра, позволяющая несколько облегчить запуск двигателя, предотвращающая забивание фильтра парафинами, образующимися при кристаллизации дизтоплива в зимних условиях.

КАК ПРОИСХОДИТ ЗАПУСК ДИЗЕЛЬНОГО ДВИГАТЕЛЯ?

Холодный пуск дизеля обеспечивает система предпускового подогрева. Для этого в камеры сгорания вставлены электрические нагревательные элементы — свечи накаливания. При включении зажигания свечи за несколько секунд разогреваются до 800-900^оС, обеспечивая тем самым подогрев воздуха в камере сгорания и облегчая самовоспламенение топлива. О работе системы водителю в кабине сигнализирует контрольная лампа.

Погасание контрольной лампы свидетельствует о готовности к запуску. Электропитание со свечи снимается автоматически, но не сразу, а через 15-25 секунд после запуска, чтобы обеспечить устойчивую работу непрогретого двигателя. Современные системы предпускового подогрева обеспечивают легкий пуск исправного дизеля до температуры 25-30^оС, разумеется, при условии соответствия сезону масла и дизтоплива.

ТУРБОНАДДУВ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

Эффективным средством повышения мощности и гибкости работы дизеля является турбонаддув. Он позволяет подать в цилиндры дополнительное количество воздуха и соответственно увеличить подачу топлива на рабочем цикле, в результате увеличивается мощность двигателя. Давление выхлопных газов дизеля в 1,5-2 раза выше, чем у бензинового мотора, что позволяет турбокомпрессору обеспечить эффективный наддув с самых низких оборотов, избежав свойственного бензиновым турбомоторам провала — «турбоямы».

Турбодизель имеет и некоторые недостатки, связанные с надежностью работы турбокомпрессора. Так, ресурс турбокомпрессора существенно меньше ресурса двигателя и не превышает обычно 150 тыс. км. Турбокомпрессор предъявляет жесткие требования к качеству моторного масла. Подробнее в статье: что такое турбокомпрессор.

СИСТЕМА COMMON-RAIL ДЛЯ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

Компьютерное управление подачей топлива позволило впрыскивать его в камеру сгорания цилиндра двумя точно дозированными порциями. Сначала поступает крохотная, всего около миллиграмма, доза, которая при сгорании повышает температуру в камере, а следом идет главный «заряд». Для дизеля — двигателя с воспламенением топлива от сжатия — это очень важно, так как при этом давление в камере сгорания нарастает более плавно, без «рывка». Вследствие этого мотор работает мягче и менее шумно.

В результате в дизелях с системой Common-Rail расход топлива сокращается на 20%, а крутящий момент на малых оборотах коленвала возрастает на 25%. Также уменьшается содержание в выхлопе сажи и снижается шумность работы мотора.

плюсы и минусы двигателей GDI, что это такое

Gasoline Direct Injection, или же более распространенная аббревиатура GDI, скрывает под собой инжекторную систему подачи топлива для бензиновых двигателей с непосредственным (прямым) впрыском топлива. Конструкция устройств у разных производителей идет под разными аббревиатурами. Mitsubishi (а также KIA и Hyndai) дали название GDI, Volkswagen – FSI, Ford – Ecoboost, Toyota – 4D, Mercedes, BMW и некоторые другие скрывают понятие «непосредственный впрыск» в индексе двигателя. При таких системах подачи топливные форсунки вставлены в головку блока цилиндров, и распыление происходит сразу в каждую камеру сгорания, минуя впускной коллектор и впускные клапана. Топливо подается под большим давлением в цилиндр, чему способствует топливный насос высокого давления (ТНВД).

Отличия и особенности работы двигателей GDI прямого впрыска топлива

По факту мы имеем некий симбиоз дизельного и бензинового двигателей в одном. От дизеля GDI унаследовал систему впрыска и ТНВД, от бензина – сам тип топлива и свечи зажигания. Родоначальником моторов GDI стала компания Mitsubishi, когда в 1995 году был представлен Mitsubishi Galant 1.8 GDI. Сегодняшний двигатель с непосредственным впрыском. Это сложная система механизмов и электронных блоков по характеру и звукам в работе, напоминающим дизель.

Двигатель с непосредственным впрыском топлива явился миру гораздо раньше. В 1950-х годах такие моторы использовал Daimler-Benz на своих гоночных машинах, позже в гражданских, а в авиации они присутствовали еще в начале 1940-х годов.

Различия (разновидности) двигателей GDI. Марки автомобилей, где используется GDI

Предпосылки создания и массового перехода большинства ведущих автопроизводителей на системы впрыска, аналогичных GDI, были достаточно предсказуемы. Экологические нормы, требующие усовершенствования систем выхлопа отработанных газов, а также глобальная задача по созданию экономичных двигателей.

В двигателях GDI реализованы несколько типов смесеобразования топливовоздушной смеси. Это позволило выполнить задачи по экономии топлива, более полному сгоранию смеси и дополнительно увеличить мощность.  В совокупности такой двигатель получился благодаря доработанной системе прямого впрыска, где немалую роль играет электронная начинка.  Блок управления через датчики, раскиданные по системе, оперативно реагирует на малейшие изменения поведения автомобиля и подстраивает работу топливной системы под необходимые требования водителя.

Преимущества (плюсы) двигателей GDI

• Особенностью двигателей с непосредственным впрыском является возможность работы в нескольких видах смесеобразования. Это является неоспоримым плюсом, так как многообразие в данном виде процедуры дает максимальную эффективность использования топлива. При исправно работающей системе непосредственного впрыска мы получим экономию топлива за счет режима работы на сверхобедненной смеси, причем без потери мощности.
• В двигателях GDI присутствует увеличенная степень сжатия топливовоздушной смеси. Это помогает избежать калильного зажигания и детонации, и таким образом, увеличивается ресурс.
• Также к положительным моментам двигателя с непосредственным впрыском GDI нужно отнести существенное снижение выброса в атмосферу углекислого газа и других вредных веществ. Это достигается за счет многослойного смесеобразования, которое обеспечивает более полное сгорание смеси, что дополнительно влияет на мощность двигателя.

Система GDI в результате работы обеспечивает несколько видов смесеобразования:

• послойное;
• стехиометрическое гомогенное;
• гомогенное.

Такое многообразие делает работу двигателя экономичной, обеспечивает лучшее качество образования смеси, ее полное сгорание, увеличение мощности, уменьшение вредных выбросов.

Недостатки (минусы) двигателей GDI

Описание двигателей GDI было бы не полным без упоминания отрицательных моментов ах эксплуатации.

• Главный минус связан со сложностями системы впуска и подачи топлива. В таком варианте впрыска, двигатель GDI становится крайне чувствительным к качеству используемого топлива. В итоге проблема закоксовывания форсунок становится актуальной для водителя. Она вызовет потерю мощности и увеличение расхода топлива.
• Также в минусы можно отнести сложность обслуживания и стоимость ремонта, замены деталей и агрегатов топливной системы, поэтому важным моментом является контроль за состоянием топливной системы автомобиля.
• Дополнительно, двигатели GDI и другие с непосредственным впрыском топлива, выбрасывают большее количество сажевых частиц, чем устройства с впрыском MPI (распределенным, в коллектор), что вынуждает ставить сажевые фильтры в последних поколениях моторов.
• Также, двигатели GDI склонны к нагарообразованию во впускном коллекторе и на клапанах при пробеге более 100 тысяч километров, что вынуждает владельцев обращаться в сервис для очистки.

В обслуживании двигатель GDI дороже, но рабочие характеристики перекрывают этот минус. Тем более, есть средства, помогающие повысить ресурс капризных деталей и узлов.

Профилактика неисправностей моторов GDI

Профилактика – простое решение для владельца автомобиля с системой непосредственного впрыска двигателя GDI или аналогичными системами. Как мы уже писали выше, качество топлива будет играть основную роль. Понятно, что без лабораторных исследований судить о качестве этой составляющей невозможно, поэтому в качестве профилактических мер и защиты топливной системы от возникающих проблем могут помочь топливные присадки.

Компания Liqui Moly – один из мировых лидеров в производстве автохимии рекомендует для поддержания необходимого уровня смазывающих и очищающих присадок в используемом топливе применять Langzeit Injection Reiniger, артикул 7568. Постоянное применение присадки значительно снизит риск возникновения поломок связанных с топливом. Пакеты присадок, поднимающие смазывающие свойства топлива, надежно защитят топливную аппаратуру от скорого износа.

Для лечения и профилактики загрязнений форсунок также есть надежное средство, артикул 7554 очиститель систем непосредственного впрыска топлива Direkt Injection Reiniger. Заменяет стендовую очистку форсунок, работает по нагару, смолам. Немаловажный момент, что топливные присадки Liqui Moly начинают работать в системе при повышении температуры, то есть именно там, где чаще всего нужна очистка, а в баке происходит только смешивание с топливом.

Стоит ли покупать автомобили с двигателями GDI

При должном подходе и своевременном обслуживании владелец автомобиля с системой GDI получает комфортный в управлении автомобиль с высокой тягой, мощностью и хорошей экономией топлива. И как показывают продажи таких автомобилей, на дорогах встречаться они будут чаще.

Итог

Двигатели GDI были одними из первопроходцев систем непосредственного впрыска топлива. Обладая очевидными преимуществами, такие моторы требуют специального профилактического ухода. В первую очередь, это уход за форсунками. Наиболее простым способом является использование присадок в топливную систему. Производя профилактический уход за топливной системой автомобилей с двигателями GDI, автовладелец может продлить его ресурс и наслаждаться повышенной мощностью и динамикой.

Автопроизводители не стоят на месте, развитие и усовершенствование двигателей с системами непосредственного впрыска продолжается. Уже представлены автомобили с моторами T-GDI, но это уже другой рассказ.

Что такое топливная система авто Common Rail

Система впрыска Common Rail появилась благодаря ужесточению экологических норм по выбросу вредных веществ. Расскажем что такое «коммон рейл», её устройство и принцип работы.

Что это такое

Если открыть автомобильный англо-русский словарь, то термин «коммон рейл» можно перевести как «общая магистраль». Она характеризуется впрыском топлива в цилиндр под высоким атмосферным давлением, благодаря чему снижается расход топлива на 15 процентов, а мощность двигателя вырастает на 40 процентов. Это не все достоинства. Отмечается уменьшение шума при работе двигателя, притом, что крутящий момент дизеля увеличен. Благодаря своему преимуществу, система впрыска Common Rail приобрела широкую популярность, и каждый второй современный автомобиль с дизельным двигателем оснащен этой системой.

К недостаткам относят более высокие требования к качеству дизельного топлива. При попадании мелких посторонних частиц в топливную систему авто, которая выполнена с большой точностью, управляемые форсунки могут выйти из строя. Поэтому в дизелях «коммон рейл» использование качественного топлива является обязательным условием.

Принцип работы

Принцип работы основан на подаче топлива к форсункам от общего аккумулятора высокого давления – топливной рампы. Давление в топливной системе создается и поддерживается независимо ни от частоты вращения коленвала двигателя, ни от количества впрыскиваемого топлива. Сами форсунки впрыскивают топливо по команде контроллера блока EDC, посредством встроенных в них магнитных соленоидов, активация которых, происходит с блока управления. Особенность «коммон рейл» — использование аккумуляторного узла, который содержит распределительный трубопровод, линии подачи топлива и форсунки. ЭБУ по заданной программе передает управляющий сигнал к соленоиду форсунки, которая подает топливо в камеру сгорания двигателя. Использование принципа разделения узла, создающего давление, и узла впрыскивания обеспечивает повышение точности управления процессом сгорания, а также увеличение давления впрыскивания.

Устройство. Из чего состоит

Common Rail состоит из трех основных частей: контура низкого и высокого давления и системы датчиков. В контур низкого давления входят: топливный бак, подкачивающий насос, топливный фильтр и соединительные трубопроводы.

Контур высокого давления состоит из насоса (заменяющего традиционный ТНВД) с контрольным клапаном, аккумуляторного узла (рампы) с датчиком, контролирующим в ней давление, форсунок и соединительных трубопроводов. Рампа представляет собой длинную трубу с поперечно расположенными штуцерами для подсоединения форсунок и выполнен двухслойным. Электронный блок управления авто получает электрические сигналы от следующих датчиков: положения коленвала, положения распредвала, перемещения педали «газа», давления наддува, температуры воздуха, температуры охлаждающей жидкости, массового расхода воздуха и давления топлива. ЭБУ на основе полученных сигналов вычисляет необходимое количество подаваемого топлива, дает команду на начало впрыска, определяет продолжительность открытия форсунки, корректирует параметры впрыска и управляет работой всей системы.

В контуре низкого давления подкачивающий насос засасывает топливо из бака, пропускает его через фильтр, в котором задерживаются загрязнения, и доставляет его к контуру высокого давления.

В контуре высокого давления насос подает топливо в аккумуляторный узел, где оно находится при максимальном давлении 135 Мпа с помощью контрольного клапана. Если контрольный клапан насоса высокого давления открывается по команде ЭБУ, топливо от насоса по сливному трубопроводу поступает в топливный бак. Каждая форсунка соединяется с рампой отдельным трубопроводом, а внутри форсунки имеется управляющий соленоид (электромагнитный клапан).

При получении электрического сигнала от ЭБУ, форсунка начинает впрыскивать топливо в соответствующий цилиндр. Впрыск топлива продолжается, пока электромагнитный клапан форсунки не отключится по команде блока управления, который определяет момент начала впрыска и количество топлива, получая данные от датчиков и анализируя полученные значения по специальной программе, заложенной в памяти компьютера.

Кроме того, блок производит постоянный контроль работоспособности системы. Поскольку в рампе топливо находится при постоянном и высоком давлении, это дает возможность впрыска небольших и точно отмеренных порций топлива. Появилась возможность впрыска предварительной порции топлива перед основной, что дает возможность значительно улучшить процесс сгорания.

Благодаря высокой точности электронного управления и повышенному давлению впрыска, сгорание топлива в моторе происходит с максимальной отдачей. Из-за этого, уменьшается расход топлива и уровень токсичности выхлопа. Common Rail повлёк развитие дизелей, т.к. экологические нормы по токсичности повышаются и это способствуют дальнейшему развитию топливной системы.

Снятие топливного насоса Perkins за два простых шага

Компания Foley давно специализируется на дизельных двигателях Perkins, начиная с середины 1960-х годов, когда мы, как дистрибьютор Perkins, переоборудовали тягачи с прицепами на тягачи с двигателями Perkins 6,305. (Mass Pike и NY State Thruway никогда не были одинаковыми.) Итак, чтобы снять топливный насос Perkins, вы находитесь в нужном месте! Этот технический совет Dr. Diesel ™ — один из ряда публикуемых нами технических советов по обслуживанию дизельных двигателей Perkins. Примеры других см.

.

Этот технический совет посвящен удалению Perkins 4.108 ТНВД. Люди часто звонят нам с вопросами о снятии насоса высокого давления высокого давления 4.108 и о том, какой размер гаечного ключа использовать. Насос удерживается тремя гайками и тремя болтами.

Шаг 1: Сначала открутите болты приводной шестерни нагнетательного насоса

На Perkins marine 4.108 приводная шестерня находится непосредственно за насосом сырой воды. На Perkins industrial 4.108 необходимо снять крышку передней шестерни, чтобы получить доступ к шестерне привода ТНВД Perkins 4.108.После отсоединения линий впрыска топлива используйте торцевой ключ на 12 мм, чтобы открутить три болта, которые расположены в самой передней части впрыскивающего насоса, которые крепят шестерню привода к насосу.

Шаг 2. Затем отсоедините насос от блока

После того, как эти три болта будут удалены, с помощью торцевого ключа 13 мм открутите три гайки, которые крепят ТНВД к блоку. Насос теперь свободен. Если бы вы сначала сняли три гайки, которые крепили насос к блоку, насос бы завалился, что затруднило откручивание шестерни привода ТНВД.

П.С. После того, как вы сняли топливный насос Perkins, возможно, пришло время заменить ужасный вторичный топливный фильтр картриджного типа на Perkins 4.108 на современный навинчиваемый топливный фильтр. Пожалуйста, позвоните нам, чтобы получить подробную информацию о комплекте для переоборудования Perkins 4.108. Это значительно упрощает прокачку топливной системы, экономит батареи и отношения. См. Технический совет № 112: Топливные фильтры с резьбой для дизельных двигателей Perkins на нашем веб-сайте для получения дополнительной информации.

Знание — сила.Способность налаживать связи с пользователями двигателей. Чтобы наладить отношения с нашими клиентами, мы во многих отношениях делимся с вами нашими 105-летними знаниями. У нас есть специальный раздел под названием «Спросите доктора Дизеля ™», где вы можете задать вопросы о двигателях, трансмиссиях, промышленных ручных сцеплениях, очистителях выхлопных газов и т. Д.

Как работает система впрыска топлива

Для двигатель для бесперебойной и эффективной работы он должен быть обеспечен нужным количеством топливо / воздушная смесь в соответствии с ее широким спектром требований.

Система впрыска топлива

В автомобилях с бензиновым двигателем используется непрямой впрыск топлива. Топливный насос отправляет бензин в моторный отсек, а затем он впрыскивается во впускной коллектор с помощью инжектора. Для каждого цилиндра предусмотрена отдельная форсунка или одна или две форсунки во впускной коллектор.

Традиционно топливно-воздушная смесь регулируется карбюратор , инструмент, который ни в коем случае не идеален.

Его основным недостатком является то, что один карбюратор питает четыре цилиндр двигатель не может подавать в каждый цилиндр точно такую ​​же топливно-воздушную смесь, потому что некоторые цилиндры находятся дальше от карбюратора, чем другие.

Одно из решений — соответствовать сдвоенные карбюраторы, но их трудно правильно настроить. Вместо этого многие автомобили теперь оснащаются двигателями с впрыском топлива, в которых топливо подается точными порциями. Двигатели, оборудованные таким образом, обычно более эффективны и мощнее карбюраторных, а также могут быть более экономичными и менее ядовитыми. выбросы .

Впрыск дизельного топлива

В впрыск топлива система в автомобилях с бензиновым двигателем всегда косвенная, бензин впрыскивается во впускной патрубок многообразие или впускной порт, а не непосредственно в камеры сгорания .Это обеспечивает хорошее смешивание топлива с воздухом перед тем, как попасть в камеру.

Многие дизельные двигатели однако используется прямой впрыск, при котором дизельное топливо впрыскивается непосредственно в цилиндр, заполненный сжатым воздухом. В других используется непрямой впрыск, при котором дизельное топливо впрыскивается в камеру предварительного сгорания специальной формы, которая имеет узкий канал, соединяющий ее с камерой сгорания. крышка цилиндра .

В цилиндр втягивается только воздух. Он так сильно нагревается сжатие распыленное топливо, впрыскиваемое в конце ход сжатия самовоспламеняется.

Базовая инъекция

Во всех современных системах впрыска бензина используется непрямой впрыск. Специальный насос отправляет топливо под давление из топливный бак в моторный отсек, где, все еще находясь под давлением, он распределяется индивидуально по каждому цилиндру.

В зависимости от конкретной системы топливо подается во впускной коллектор или впускной канал через инжектор . Это работает так же, как спрей сопло из шланг , чтобы топливо выходило в виде мелкого тумана.Топливо смешивается с воздухом, проходящим через впускной коллектор или канал, и топливно-воздушная смесь поступает в горение камера.

Некоторые автомобили имеют многоточечный впрыск топлива, при котором каждый цилиндр получает питание от собственной форсунки. Это сложно и может быть дорого. Чаще используется одноточечный впрыск, когда один инжектор питает все цилиндры, или один инжектор на каждые два цилиндра.

Форсунки

Форсунки, через которые распыляется топливо, ввинчиваются форсункой вперед либо во впускной коллектор, либо в головку блока цилиндров и расположены под углом, так что струя топлива направляется к впускному отверстию. клапан .

Форсунки бывают двух типов, в зависимости от системы впрыска. Первая система использует непрерывный впрыск где топливо впрыскивается во впускное отверстие все время работы двигателя. Форсунка просто действует как распылительная форсунка, разбивая топливо на мелкие брызги — на самом деле он не контролирует поток топлива. Количество распыляемого топлива увеличивается или уменьшается механическим или электрическим блоком управления — другими словами, это похоже на включение и выключение крана.

Другая популярная система — это впрыск по времени (импульсный впрыск) где топливо доставляется партиями, чтобы совпасть с индукция Инсульт цилиндра. Как и в случае непрерывного впрыска, впрыском по времени также можно управлять механически или электронно.

Самые ранние системы управлялись механически. Их часто называют впрыском бензина (сокращенно PI), и поток топлива регулируется механическим регулятором. Эти системы страдают от недостатков механической сложности и плохой реакции на нажатие педали газа.

Механические системы в настоящее время в значительной степени вытеснены электронный впрыск топлива (сокращенно EFi). Это происходит благодаря повышению надежности и снижению затрат на электронные системы управления.

Типы топливных форсунок

Форсунка механическая

Могут быть установлены два основных типа инжектора, в зависимости от того, управляется ли система впрыска механически или электронно.В механической системе инжектор подпружиненный в закрытое положение и открывается давлением топлива.

Электронный инжектор

Форсунка в электронной системе также удерживается закрытой пружиной, но открывается с помощью электромагнит встроен в корпус инжектора. В электронный блок управления определяет, как долго инжектор остается открытым.

Механический впрыск топлива

Lucas система механического впрыска топлива

В системе Lucas топливо из бака под высоким давлением перекачивается в топливный аккумулятор.Оттуда он попадает в распределитель топлива, который отправляет порцию топлива в каждую форсунку, откуда оно попадает во впускное отверстие. Воздушный поток регулируется заслонкой, которая открывается при нажатии на педаль акселератора. По мере увеличения потока воздуха распределитель топлива автоматически увеличивает поток топлива к форсункам, чтобы поддерживать правильную сбалансированность топливно-воздушной смеси. Для холодного запуска используется воздушная заслонка на приборной панели или, на более поздних моделях, микропроцессорный блок управления приводит в действие специальный инжектор холодного запуска, который впрыскивает дополнительное топливо для создания более богатой смеси.Как только двигатель прогреется до определенной температуры, термовыключатель автоматически отключает форсунку холодного пуска.

Механический впрыск топлива использовался в 1960-х и 1970-х годах многими производителями на своих высокопроизводительных спортивных автомобилях и спортивных седанах. Одним типом, установленным на многих британских автомобилях, включая Triumph TR6 PI и 2500 PI, была система Lucas PI, которая представляет собой систему с таймером.

А высокого давления электрический топливный насос установлен рядом с топливным баком, нагнетает топливо под давлением 100 фунтов на квадратный дюйм до уровня топлива аккумулятор .Это в основном краткосрочный резервуар который поддерживает постоянное давление подачи топлива, а также сглаживает импульсы топлива, поступающего из насоса.

Из аккумулятор , топливо проходит через бумагу элемент фильтр а затем подается в блок управления дозатором топлива, также известный как распределитель топлива . Этот агрегат приводится в движение распредвал и его задача, как следует из названия, состоит в том, чтобы распределять топливо по каждому цилиндру в нужное время и в нужных количествах.

Количество впрыскиваемого топлива регулируется заслонкой, расположенной в воздухозаборнике двигателя.Заслонка находится под блоком управления и поднимается и опускается в ответ на воздушный поток — когда вы открываете дроссельную заслонку, «всасывание» из цилиндров увеличивает воздушный поток, и заслонка поднимается. Это изменяет положение челночного клапана в блоке управления дозированием, чтобы позволить большему количеству топлива впрыскиваться в цилиндры.

От дозатора топливо по очереди подается к каждой из форсунок. Затем топливо впрыскивается во впускное отверстие в головке блока цилиндров. Каждый инжектор содержит подпружиненный клапан, который удерживается закрытым за счет давления пружины.Клапан открывается только при впрыскивании топлива.

При холодном запуске вы не можете просто перекрыть часть воздушного потока, чтобы обогатить топливно-воздушную смесь, как в случае с карбюратором. Вместо этого ручное управление на приборной панели (напоминающее ручку воздушной заслонки) или, на более поздних моделях, data-term-id = «1915»> микропроцессор

Диагностика форсунок дизельного двигателя

| Знай свои запчасти

БЕСПЛАТНЫЕ статьи и видео по диагностике и ремонту дизельного двигателя (щелкните здесь)
Клиенты часто используют фразу: «Это дизельный двигатель; проблема должна быть легко диагностируемой.«Самая точная часть этого утверждения заключается в том, что это дизельный двигатель.

Конечно, для определенных двигателей требуется ряд общих ремонтов, которые легко выполнить, но это не значит, что все остальное будет легко диагностировать. Владельцы часто думают, что, поскольку дизельные двигатели теперь управляются компьютером, технический специалист должен иметь возможность подключить диагностический прибор и сразу увидеть, что происходит.

Преимущество электронных дизелей в том, что технический специалист может подключиться к сканирующему прибору для анализа данных, чтобы попытаться выявить проблемы.Но некоторые проблемы могут оказаться сложнее, чем думает ваш клиент или вы. Проведите диагностику проблемы с форсункой.

Как и все остальное, форсунки могут со временем устать и ослабнуть.

Несмотря на то, что они электронные, иногда механические компоненты внутри инжектора также могут изнашиваться, перестать работать должным образом и даже выходить из строя.

В таких случаях диагностический прибор обычно определяет цилиндр, в котором возникла проблема.

Однако форсунки могут выйти из строя по другим причинам, кроме простого износа или усталости.Одна из самых частых поломок возникает, когда корпус форсунки треснет. Когда корпус треснул, двигатель не обязательно вызовет промах, но вызовет другие проблемы, которые может быть еще труднее определить.

Несмотря на то, что корпус форсунки может треснуть, двигатель может работать нормально, но для его проворачивания требуется продолжительное время.

Кроме того, покупатель может заметить некоторое разбавление топлива в масле, увидев, что уровень масла повышается на щупе.Когда двигатель выключен, трещина в корпусе форсунки часто вызывает слив топлива из топливопроводов и рельсов обратно в бак. Когда происходит утечка, двигатель должен долго крутиться, чтобы повторно заполнить систему впрыска.

Время проворачивания

Нормальное время запуска в системе впрыска Common Rail обычно составляет от трех до пяти секунд. Именно столько времени потребуется насосу Common Rail, чтобы довести давление топлива до «порогового» значения.Порог для запуска — это когда давление в топливной рампе достигает около 5000 фунтов на квадратный дюйм. Обычные системы Common Rail будут работать при давлении 5000 фунтов на квадратный дюйм на холостом ходу и могут достигать 30 000 фунтов на квадратный дюйм при полностью открытой дроссельной заслонке (WOT).

В двигателе Cummins форсунки не приводятся в действие контроллером до тех пор, пока давление в топливной рампе не достигнет порогового значения. Таким образом, когда форсунка треснет и топливо просочится в систему впрыска, время проворачивания увеличится почти втрое, чтобы топливная система повторно заправилась и был достигнут желаемый порог для запуска двигателя.

Определение того, какая именно форсунка взломана, может оказаться длительным процессом.

Cummins рекомендует для начала простой визуальный тест. Сначала снимите крышку клапана, затем проверните двигатель и дайте ему поработать на холостом ходу. С помощью света изучите корпус форсунки каждого цилиндра. Иногда, если корпус форсунки имеет внешнюю трещину, вы можете заметить небольшую струйку дыма из форсунки.

Клочок дыма, который иногда можно увидеть, на самом деле представляет собой распыление топлива, выходящего из трещины.Но этот блуждающий огонь не следует путать с воздушным потоком, который также будет виден. Если форсунка имеет внешнюю трещину и выделяет струйку дыма, вы почувствуете запах дизельного топлива в воздухе.

Этот тип диагностики может быть очень полезен при попытке определить, на какой форсунке может быть внешняя трещина. Что делать, если вы все еще не можете определить, какой из них вызывает проблемы? Тогда вам придется копнуть немного глубже и изолировать каждый цилиндр. Единственный способ изолировать отдельный цилиндр — это отключить подачу топлива. Для этого в системе Common Rail вам придется закрыть его крышкой.

Для двигателя Cummins: начните с первого цилиндра и снимите жесткую линию между топливной рампой и форсункой.

Затем установите крышку на топливную рампу там, где была топливная магистраль.

(Предупреждение: этот «колпачок» является специальным инструментом, изготовленным Cummins специально для этого теста. Этот колпачок предназначен для того, чтобы выдерживать высокое давление, связанное с системой Common Rail. Не используйте ничего другого, иначе вы можете получить травму или смерть от топливо высокого давления.)

Затем проверните двигатель и посмотрите, не уменьшилось ли время запуска.Если нет, переходите к следующему цилиндру, пока не удастся определить, какой из них отвечает за длительное время проворачивания.

Если двигатель Cummins вообще не запускается, значит, форсунка обычно треснула настолько, что топливная система никогда не может достичь порогового значения. Масло также будет сильно разбавлено дизельным топливом. Установив крышку на каждый цилиндр по очереди, неисправный инжектор можно изолировать — вы узнаете, что нашли его, когда двигатель работает нормально и быстро.

Имеете ли вы дело с 5.9L или 6,7L двигателя, вы должны понимать процесс устранения каждой форсунки в приложениях Common Rail Dodge Cummins, чтобы изолировать негерметичные форсунки. Приложения GM Duramax совершенно разные, как и Ford PowerStrokes, потому что правильный диагностический прибор может считывать уровни утечки каждой форсунки; с приложениями Cummins они не могут.

Потеря мощности при PowerStroke

Хотя современные диагностические инструменты и передовая электроника двигателя облегчили выявление проблем с управляемостью дизельных двигателей, это не означает, что все проблемы решаются так легко.

Отличный пример — это тот, который недавно пришел в магазин. У владельца был потерявший мощность двигатель PowerStroke 6,0 л 2003 года. Когда он заехал на стоянку, у двигателя слышно пропало. Первым делом нужно было достать сканирующий прибор и посмотреть, какие коды неисправностей были обнаружены.

Кроме того, необходимо было проверить некоторые параметры двигателя, чтобы убедиться, что другие компоненты двигателя выполняют свою работу. Все параметры двигателя выглядели нормально. Фактически, вы действительно не могли требовать, чтобы данные выглядели лучше.Но почему двигатель так ужасно промахнулся?

Затем я взглянул на коды неисправностей. Были коды, указывающие на то, что цилиндры 1, 3, 5 и 7 имели проблемы со сбором. Это более или менее говорило о том, что эти цилиндры были мертвыми. Итак, насколько сильно не хватало двигателя?

Одна вещь, которая характерна для двигателей 6.0L DIT, — это так называемое заедание форсунок. Я не знал, была ли это проблема, поэтому мне пришлось исследовать немного глубже.

Прежде всего, нужно понять, как работает инжектор.В верхней части инжектора находится так называемый золотниковый клапан. Золотниковый клапан управляется двумя катушками на 48 В и 20 А, которые направляют поток масла в форсунку и из нее.

Один змеевик используется для размыкания масляного контура, а другой — для замыкания масляного контура. По сути, у вас есть золотниковый клапан посередине с катушками на каждом конце. Когда открытая катушка находится под напряжением, катушка движется в одну сторону, а когда замкнутая катушка подает питание, катушка движется в другую сторону.

Это движение золотникового клапана только 0.017˝. Когда открытая катушка находится под напряжением, золотниковый клапан перемещается, позволяя маслу под высоким давлением поступать из направляющей в форсунку. Когда закрытая катушка находится под напряжением, масло может стекать из форсунки в картер.

Катушка получает питание от FICM (модуля управления впрыском топлива) в течение 800 миллионных долей секунды.

Значит, при открытии золотника масло под высоким давлением поступает в форсунку. Это, в свою очередь, толкает поршень усилителя и плунжер вниз внутрь корпуса инжектора.Топливо поступает в форсунку через отверстие на боковой стороне корпуса форсунки, которое подается топливным насосом и окружает форсунку через каналы в головке блока цилиндров.

На холостом ходу давление масла под высоким давлением составляет около 600 фунтов на квадратный дюйм. Когда двигатель находится в режиме WOT, давление масла под высоким давлением может достигать 3000 фунтов на квадратный дюйм. Таким образом, когда поршень и плунжер движутся вниз внутри форсунки, топливо в нижней камере форсунки сжимается. Поршень усилителя в семь раз больше площади плунжера.Это означает, что сила впрыска будет в семь раз больше, чем у масла высокого давления.

Скажем так: допустим, двигатель работает на холостом ходу, а давление масла под высоким давлением составляет 600 фунтов на квадратный дюйм. Когда открытая катушка находится под напряжением, масло под высоким давлением поступает в форсунку, а поршень и плунжер движутся вниз. Давление топлива в нагнетательной камере, продавливаемого через наконечник форсунки инжектора, составит 4200 фунтов на квадратный дюйм. Теперь поймите, что если двигатель работает на WOT, это будет 21000 фунтов на квадратный дюйм!

Но что такое залипание форсунки и как оно связано с форсункой? Заедание форсунки связано с золотниковым клапаном форсунки.Когда FICM подает команду на открытие форсунки, может возникнуть задержка в движении золотникового клапана, обычно из-за того, что золотниковый клапан застревает в отверстии.

Проверить масло

Есть несколько причин, которые могут вызвать заклинивание золотникового клапана. Одна из главных причин — тип используемого масла и его вязкость. Эти двигатели могут быть очень требовательны к маслу. Дело не в том, что на рынке есть плохие масла, но некоторые из них лучше подходят для этого двигателя, чем другие.

Как видите, эти двигатели используют гидравлическое давление для работы с высоким давлением впрыска.Одна вещь, которая имеет тенденцию влиять на гидравлику, — это количество воздуха, которое может попасть в масло. Гидравлика не любит воздух. Воздух в масле вызывает пену. Когда пена попадает в инжектор, это вызывает пропуски зажигания и грубую работу из-за «ложного» давления впрыска, создаваемого пеной.

Одна вещь, которую вы должны помнить, это то, что все масло будет вспениваться после того, как оно будет сбито насосом и брошено в двигатель. Но есть только один способ освободить пену: производители используют силикон в качестве разделительного агента.Поэтому в большинстве случаев я буду использовать моторное масло, рекомендованное производителем. Производители транспортных средств знают, что нужно двигателям, и должны поддерживать свою продукцию.

Если вы используете масло, рекомендованное производителем, то, надеюсь, вы также меняете его в соответствии с рекомендациями производителя. Иногда заедание форсунки вызвано небрежным обслуживанием автомобиля. Отложения и накипь имеют тенденцию накапливаться и оставлять после себя мусор, который может вызвать заедание золотникового клапана.Конечно, со временем катушки золотникового клапана также могут выйти из строя, что приведет к остановке инжектора. Поэтому, чтобы продлить срок службы вашего двигателя, следуйте рекомендациям производителя.

Начните сканирование

Возвращаясь к диагностике, вам нужны подходящие инструменты. На рынке есть инструменты сканирования, которые показывают много данных вместе с кодами неисправностей. Также у дилера есть сканирующие инструменты, которые нам часто не по карману.Но чтобы узнать, что происходит с инжектором 6.0L, вам нужен инструмент, который действительно может видеть время катушки инжектора.

Несмотря на то, что существует множество вариантов диагностических инструментов, один инструмент, который я нашел на вторичном рынке для независимого автосервиса, принадлежит Hickok Inc., он называется тестером дизельных форсунок G2 и предназначен для диагностики, используемой на борту при работающем двигателе.

Я обнаружил, что этот инструмент помогает диагностировать проблемы с инжекторами 6,0 л, а также помогает клиентам сэкономить деньги.Причина этого в том, что часто, когда у вас есть пара форсунок, у которых могут быть проблемы, некоторые магазины считают, что они должны заменить их все. Как известно, дизельные форсунки дороги, и это может стоить очень дорого.

С помощью такого инструмента, как G2, вы можете увидеть, какие форсунки вызывают проблему, и заменить только неисправные. При использовании портативного компьютера вместе с тестером G2 время катушки форсунок определяется быстро. Хотя портативный компьютер не обязательно нужен, он предоставит некоторые возможности регистрации данных вместе с некоторыми графическими отображениями того, что делают инжекторы.

Возвращаясь к грузовику 2003 года, который зашел в магазин, я знал, что у меня проблемы с цилиндрами 1, 3, 5 и 7. Проблема была в стороне пассажира. Подключив автомобиль к G2, я смог понять, что происходит. Время катушки форсунок выглядело великолепно. Забавно было то, что время катушки этих форсунок выглядело великолепно по сравнению с другими, которые я видел в прошлом, но у двигателя все еще был промах на четырех цилиндрах.

Следующим шагом было выполнение теста на глушение цилиндра, которое также можно сделать с помощью G2.Цель теста — выяснить, как все цилиндры отклоняются друг от друга, чтобы увидеть их вклад в общий объем двигателя. Тест на гашение цилиндра позволяет получить базовый уровень при работающем двигателе. После базовых оборотов и крутящего момента G2 отключит цилиндры с 1 по 8 по порядку на несколько секунд.

После испытания мы обнаружили, что цилиндры 1, 3, 5 и 7 ничего не внесли — другими словами, эти цилиндры полностью отключились. Так что нужно было обратить внимание еще на одну вещь.Я хотел посмотреть, что делает HPOP (масляный насос высокого давления). В меню G2 вы также можете выбрать отображение и график давления HPOP.

После того, как я в течение нескольких минут управлял автомобилем и строил график данных HPOP, я не нашел ничего неправильного. Давление на холостом ходу составляло почти 600 фунтов на квадратный дюйм и повышалось, когда я разгонял двигатель. Таким образом, было очевидно, что нет ничего плохого в том, что могло заставить этот двигатель работать.

Единственное, что я мог сделать, это снять крышку клапана со стороны пассажира и посмотреть.При использовании 6.0L следует иметь в виду, что если все работает, то где-то должна быть утечка масла под высоким давлением. Видя, что все цилиндры были мертвыми с одной стороны, где-то должна была быть утечка.

После снятия клапанной крышки я еще раз провернул двигатель, чтобы проверить, нет ли каких-либо внешних признаков утечки. К сожалению, этого не произошло, поэтому двигатель пришлось разбирать дальше. Я обнаружил, что масляный патрубок от HPOP на стороне пассажира протекает. Это приводило к такой потере масла под высоким давлением, что форсунки не могли срабатывать, когда на них подавался импульс от FICM.

Разбирая двигатель и используя свой тестер дизельных форсунок, я обнаружил, что кто-то уже заменил все форсунки на стороне пассажира. Владелец признался, что только что забрал автомобиль из другого магазина, который не мог его починить. Поскольку у PCM есть коды, относящиеся к возможным форсункам, магазин автоматически предположил, что новые форсунки решат проблему. Это был ужасный выбор как для владельца, так и для предыдущего магазина.

Очевидно, лучше всего иметь в виду, что существуют инструменты, связанные с определенными целями, которые гораздо лучше спасут работу — и вашу репутацию, чем метод проб и ошибок.

Возможно, вы это понимаете, но вам, возможно, придется напомнить своим клиентам, что в разработке дизельных двигателей произошли большие технологические достижения, но это не означает, что они стали простыми. Я думаю, что иногда владельцы новых дизельных двигателей могут подумать, что есть более простые способы определения неисправных деталей, но это может быть так же неприятно, как и старые дизельные двигатели. Некоторые вещи, возможно, придется делать по старинке, чтобы правильно диагностировать жалобы двигателя.

Еще одна вещь, которая не изменилась: когда вы обнаружите проблемы с форсункой, подобные этим, обязательно сообщите владельцу о дополнительных трудозатратах, которые, вероятно, потребуются для оплаты вашего экспертного диагноза.

Инструкции по снятию шестерни топливного насоса

Cummins

Перед использованием съемника шестерен CVSC020 нанесите смазку на тыльную сторону головки болта с фланцем и смажьте резьбу.

Убедитесь, что вы прилагаете одинаковое усилие к обоим болтам!

Чтобы дать подробные инструкции по всем четырем инжекторным насосам, потребуется от 20 до 30 страниц инструкций.Пожалуйста, обратитесь к этим ссылкам и видео, чтобы правильно снять шестерню ТНВД.

Шестерня насоса VE Насос Bosch VE используется на Dodge Cummins 12V 6BTA 1989–93 годов и многих двигателях 4BTA. Пожалуйста, обратитесь к этим ссылкам для получения пошаговых инструкций. Очень важно следовать указаниям, иначе вы можете уронить призматическую шпонку на кривошипную и кулачковую шестерни или в масляный поддон.

Видео на YouTube от ihartmacz.

Отличные ролики по замене помпы Bosch VE Часть 1

Часть 2 видео по замене ТНВД VE.

P7100 Шестерня насоса Bosch P7100 часто называют королем насосов высокого давления. Он используется на Dodge Cummins 12V 6BTA с 1994 по 98 год, Cummins 8.3L и многих промышленных двигателях / двигателях для автодомов.Эта статья представляет собой бюллетень технического обслуживания, в котором подробно рассказывается о снятии насоса и сроках его эксплуатации.

http://dodgeram.info/tsb/1994/18-10-94a.htm

Шестерня насоса VP44 ТНВД VP44 всегда был проблемным ребенком для Bosch. Он устанавливался на Cummins ISB 24V с 1998.5 по 2002 год. Большинство этих насосов потребовало ремонта из-за низкого давления топлива и подачи от подъемного насоса склада.

Видео на YouTube.Это отличные видеоролики от Dieseldanmac.

Часть 1 из 5

Часть 2 из 5

Часть 3 из 5

Шестерня насоса CP3 ТНВД Bosch CP3 входит в стандартную комплектацию всех дизельных двигателей Cummins 24V 5.9 и 6.7 с Common Rail с 2003 года.Будьте особенно осторожны при снятии шестерни насоса на CP3! При установленном съемнике зубчатых колес зазор между съемником и передней крышкой ограничен. Убедитесь, что у вас есть равный зазор с обеих сторон съемника при затягивании каждого фланцевого болта.

http://www.dodgeownerforums.com/smf/index.php?topic=9087.0

Верните инструмент CVSC020 и болты в повторно закрываемый виниловый пакет.

Дизельный двигатель Cummins серии C Снятие топливного насоса

Рядный 6-цилиндровый двигатель Cummins C все еще используется по всей стране и является очень популярной моделью.Это 8,3 литра и он похож на 5,9 л. Основная причина его популярности — это 100% механические особенности в его конструкции. Есть контроль соотношения воздух-топливо, но нет контроля выбросов, который начался с двигателей 2007 года. Этот двигатель появился в нашем парке с середины девяностых годов и показал себя очень хорошо. Единственными проблемами, которые у нас были, были прокладки головки блока цилиндров, утечки масла и топливные насосы.

Топливный насос Bosch

Они использовали встроенный топливный насос Bosch с механическим приводом и внутренним регулятором, контролирующим подачу топлива.В большинстве этих насосов единственной постоянной неисправностью была утечка сальника из вала дроссельной заслонки. У нас была одна поломка, когда главный вал насоса сломался надвое. В остальном они работали хорошо, и вы действительно могли отрегулировать этот насос, чего мы не делали, и оставили это местному инъекционному цеху.

Ниже у меня есть несколько простых шагов по снятию топливного насоса Bosch. Он довольно простой, и все, что вам нужно, — это съемник шестерен, комбинированные ключи, головки и ударный пистолет.На корпусе коробки передач и ТНВД есть синхронизирующие штифты, которые вы включаете перед снятием, чтобы установить двигатель в ВМТ №1.

( ПРИМЕЧАНИЕ: СНАЧАЛА снимите стопорную гайку перед установкой синхронизирующего штифта ведущей шестерни). Также имеется синхронизирующий штифт для топливного насоса высокого давления, который находится на внешней стороне корпуса. Вот отличное видео, чтобы показать вам, как это делается.

Чтобы получить доступ к шестерне привода ТНВД, необходимо снять круглую крышку с резьбой с помощью хорошего набора плоскогубцев для водяного насоса или ключа для масляного фильтра, в зависимости от того, насколько она затянута.Это обнажит стопорную гайку шестерни.

Используя ударный гаечный ключ и торцевой ключ 15/16, открутите стопорную гайку, удерживающую шестерню на валу ТНВД.

Затем используйте съемник шестерен (это съемник гармонического балансира) и снимите шестерню с вала насоса. Когда шестерня снимается, это происходит внезапно из-за конического вала ТНВД.

Снимите трубопроводы впрыска, возвратные трубопроводы, соленоид отключения подачи топлива, дроссельную заслонку, трубопровод управления воздухом / топливом и 4 стопорные гайки на корпусе распределительного механизма.

Насос готов к снятию, и ему требуется лишь немного TLC, чтобы вывести его из корпуса редуктора и окружающих принадлежностей. Я обнаружил, что использование 15-миллиметрового поворотного патрубка 3/8 и удлинителей работают хорошо, сняв 2 гайки крепления ТНВД с внутренней стороны блока.

Прежде чем приступить к этой работе, посмотрите видео, чтобы получить представление о том, как работают синхронизирующие штифты для ведущей шестерни и ТНВД. Они должны быть на месте, чтобы пометить их обе в ВМТ №1, особенно для повторной установки.Спасибо за чтение и не стесняйтесь комментировать ниже.

Страница не найдена! — ConsuLab

JavaScript деактивирован

Поскольку этот веб-сайт был протестирован без JavaScript, для некоторых функций потребуется JavaScript. Пожалуйста, включите свой JavaScript.

Страница не найдена!

Страница gdihandoutrev20161e.pdf не может быть найден. Пожалуйста, свяжитесь с нами по этому поводу.

Отзывы

Это замечательные кроссовки! Благодаря возможности дистанционного управления ими с помощью ноутбука, можно моделировать реальные жизненные ситуации (читай: периодические неисправности), а также это помогает во многих различных областях знаний! В колледже Сан-Хасинто есть такие инструкторы, и они очень довольны. Молодец, ConsuLab!

Дж. П. Гоинс, инструктор GM ASEP, колледж Сан-Хасинто

Партнеры

Все партнеры

Консулаб

Consulab производит учебные материалы, адаптированные к потребностям технических и профессиональных школ в области транспортных технологий, электротехники.

Выучить больше

Контакт

+1 (800) 567-0791. 20–17: 00

EST

4210 Jean-Marchand Street
Quebec City, QC. Канада, G2C 1Y6

[email protected]

Больше информации

Авторские права © Consulab, 2021. Все права защищены.

Руководство для начинающих по пониманию дизельных двигателей

Руководство для начинающих по изучению дизельных двигателей

Майк МакГлотлин

Не секрет, что большинство американцев больше привыкли к бензиновым двигателям, чем к дизелям.Статистические данные, собранные RL Polk, подтверждают это, поскольку всего 2,8 процента всех зарегистрированных легковых автомобилей (легковые автомобили, внедорожники, пикапы и фургоны) в 2013 году работали на дизельном топливе № 2. Безусловно, большинство людей в США ожидают найти искру. заглушки или блоки змеевиков, когда они открывают капот, а не турбокомпрессоры и топливные насосы (два очень важных элемента почти на каждом дизельном двигателе, с которым вы столкнетесь, отсюда и термин «турбодизель»).

Чтобы понять разницу между дизельным и бензиновым двигателями, мы начнем со всех общих черт между ними.Тип топлива, сжигаемого любой силовой установкой, ничего не меняет по отношению к общей структуре двигателя (то есть вращение коленчатого вала, движение шатунов и поршней вверх и вниз, нагнетание воздуха и отвод выхлопных газов). Фактически, одна и та же базовая архитектура очень похожа. Но то, что происходит в цилиндре в дизельном топливе, сильно отличается от того, что вы найдете в его бензиновых аналогах.

Самый простой способ объяснить разницу между бензиновыми и дизельными двигателями — это «воздух» и «топливо».«В бензиновом двигателе воздушный поток — это все. Ты задыхаешь воздух. Дизельная мельница — полная противоположность. Он работает на основе ограничения количества впрыскиваемого топлива — воздух просто следует этому примеру. Следовательно, нет необходимости дросселировать поступающий воздух. С этой целью в дизельном двигателе также не создается вакуума.

Впускной воздух

Для наших целей мы будем использовать четырехтактный дизельный двигатель с турбонаддувом и промежуточным охлаждением, чтобы проиллюстрировать потоки воздуха и топлива через современную дизельную электростанцию.Свежий воздух поступает в корпус компрессора (сторона всасывания) турбокомпрессора и сжимается в крыльчатке компрессора, где создается наддув. Это делает воздух более плотным, но и намного теплее.

Для охлаждения сжатого воздуха перед его поступлением в головку (головки) цилиндров он проходит через охладитель наддувочного воздуха (также известный как промежуточный охладитель). Чаще всего используется промежуточный охладитель типа воздух-воздух и по сути представляет собой простой теплообменник. Интеркулер значительно снижает температуру всасываемого воздуха на пути к двигателю и делает это с очень минимальной потерей наддува.

Компрессионное зажигание

Все становится интереснее, когда сжатый воздух нагнетается в цилиндр. Во время такта впуска, когда поршень опускается в нижнюю границу своего диапазона, впускной клапан (ы) открывается, позволяя «не дросселирующему» воздуху заполнить цилиндр. Это отличается от бензинового двигателя двумя способами: 1) газовые двигатели вводят смесь топлива и воздуха во время такта впуска и 2) в дизельном топливе воздух всасывается только во время такта впуска. Затем впускной клапан (-ы) закрывается, и начинается такт сжатия.По мере того, как поршень движется вверх, воздух, который когда-то заполнял цилиндр, теперь занимает всего 6% от площади, которую он занимал раньше. Этот воздух под огромным давлением мгновенно перегревается до более чем 400 градусов тепла, что более чем достаточно, чтобы дизельное топливо воспламенилось само по себе. Именно это и происходит в верхней части хода поршня. Ранее упомянутый перегретый воздух встречает порцию дизельного топлива (выпускаемого в цилиндр соответствующей топливной форсункой) в течение идеального промежутка времени, прежде чем поршень достигнет верхней мертвой точки и произойдет сгорание.Поскольку дизельный двигатель использует теплоту сжатия для воспламенения топлива, никакой помощи для начала процесса сгорания не требуется (например, свечи зажигания, например, в бензиновом двигателе).

Турбокомпрессоры делают дизели такими, какие они есть: отличными

Последним этапом работы является такт выпуска, при котором отработавшие газы сгорания вытесняются из выпускных клапанов через выпускной коллектор в сторону турбины (выхлопа) турбонагнетателя. В обычном бензиновом двигателе нет турбонагнетателя, а это означает, что выхлопные газы, выходящие из двигателя, сразу же направляются в выхлопную трубу.Это не так в дизельном топливе, поскольку турбонагнетатель, который нагнетает свежий воздух в двигатель, фактически использует выхлопные газы, оставляя его, чтобы управлять самим. Поскольку турбокомпрессор состоит из турбинного (выпускного) колеса, имеющего общий вал с компрессорным (впускным) колесом, выхлопные газы всегда необходимы для подачи воздуха в двигатель. Одно зависит от другого. Мы разберем важность турбонагнетателя следующим образом: вы дросселируете топливо (отправляете дизельное топливо в двигатель), происходит сгорание, выхлопные газы покидают двигатель, вращая колесо турбины на выходе, которое поворачивает колесо компрессора, вводя воздух. в двигатель.Бесконечный цикл, если хотите. Тепловой КПД дизельного двигателя повышается за счет турбонагнетателя, поскольку он увеличивает объем поступающего в него воздуха, что создает основу для сжигания большего количества топлива.

Различия в горении

Одно из основных различий между дизельными и газовыми двигателями заключается в типе сгорания, который каждый из них использует. Как обсуждалось выше, в дизельном топливе, когда топливо наконец встречает сжатый воздух в цилиндре, результатом является сгорание. В бензиновом двигателе топливо и воздух смешиваются еще до того, как произойдет сгорание.Но, кроме того, камеры сгорания каждого двигателя расположены по-разному. В типичном бензиновом двигателе камера сгорания утоплена в головке (головках) цилиндров. В дизельном двигателе с прямым впрыском камера сгорания фактически находится внутри поршня. Эта камера сгорания чаще всего имеет конструкцию «мексиканской шляпы», которая состоит из утопленного отверстия в центре поршня. Внизу этого углубления имеется выступ конической формы. Благодаря расположению топливной форсунки непосредственно над ней, именно этот выступ позволяет оптимизировать распыление топлива и обеспечить идеальный процесс сгорания.Более чем в 99 процентах всех дизельных двигателей используется конструкция Mexican Hat, поскольку основную ударную нагрузку от взрыва сгорания принимает на центр поршня, а не на головку поршня. Это придает поршню исключительную надежность.

Прямой впрыск

Проще говоря, прямой впрыск означает, что форсунки системы выступают и распыляют прямо на верхнюю часть поршня. Здесь нет форкамеры или вихревой камеры, и топливо не должно проходить через впускной коллектор перед поступлением в цилиндр.При непосредственном впрыске весь процесс сгорания происходит быстрее, проще и намного эффективнее, чем в типичном бензиновом двигателе с многоточечным впрыском топлива. Дизели с прямым впрыском также работают при очень бедном соотношении воздух / топливо по сравнению с бензиновыми двигателями. Типичное соотношение воздух / топливо от 25: 1 до 40: 1 (дизельное топливо) по сравнению с 12: 1 до 15: 1 (бензин) дает некоторое представление о том, почему дизели настолько консервативны в отношении расхода топлива. Эффективность дополнительно подтверждается тем фактом, что современные дизельные двигатели с прямым впрыском впрыскивают топливо при давлении, приближающемся (или в некоторых случаях превышающем) 30 000 фунтов на квадратный дюйм.Это обеспечивает наилучшее возможное распыление не только для эффективного сжигания, но и с низким уровнем отходящего тепла.

Начало впрыска по времени

Хотя термин «синхронизация» часто используется как в мире бензиновых, так и в дизельных двигателях, это одно слово означает две очень разные вещи в зависимости от того, с каким типом двигателя вы имеете дело. Излишне говорить, что важно проводить различие между ними. В бензиновом двигателе время относится к началу сгорания. В дизельном топливе синхронизация — это начало впрыска, или SOI (когда форсунка начинает распылять топливо в цилиндр).Опять же, все сводится к тому, что топливо (и система впрыска) является ключевым аспектом дизельного двигателя.

Момент. Много этого.

Люди, незнакомые с дизельными двигателями, часто задаются вопросом, почему и как они создают впечатляющий крутящий момент. Отношение крутящего момента к мощности в дизельных двигателях редко бывает ниже 2: 1, а для двигателей тяжелой промышленности типично соотношение 3: 1 и даже 4: 1. Бензиновые двигатели намного ближе к соотношению 1: 1. Причина, по которой дизельные двигатели вырабатывают такой большой крутящий момент, связана с тремя ключевыми факторами: 1) наддув, создаваемый турбонагнетателем, 2) ход поршня и 3) давление в цилиндре.

В настоящее время серийные дизельные двигатели получают давление от 25 до 35 фунтов на квадратный дюйм прямо с завода. Для сравнения, наддув в 10 фунтов на квадратный дюйм часто считается чрезмерным в бензиновых двигателях. Лучшее в сжатом всасываемом воздухе (то есть наддув) в дизельном двигателе заключается в том, что он снижает насосные потери двигателя на такте впуска и увеличивает давление в цилиндре на рабочем такте (сгорание).

Коленчатые валы с длинным ходом всегда способствовали созданию крутящего момента, будь то бензиновый или дизельный двигатель.Но почему? Посмотрите на это так, как будто вы используете длинный гаечный ключ, чтобы ослабить очень тугой болт, а не более короткий гаечный ключ, который изначально не справлялся с работой. Вы можете применить больший крутящий момент с большим рычагом, верно? Конечно вы можете. В длинноходном двигателе шатун может использовать большее усилие при вращении коленчатого вала (в то время как поршень опускается во время рабочего хода): следовательно, больший крутящий момент.

Как вы, возможно, уже догадались, давление в цилиндре, создающее крутящий момент, создается во время рабочего хода.Увеличение времени впрыска, которое происходит в цилиндре с более ранним началом впрыска (SOI), эффективно создает большее давление в верхней части поршня. Чем больше давление создается в верхней части поршня, тем создается больший крутящий момент.

Перестроен

Чрезвычайное давление в цилиндре, длинный ход и высокий уровень наддува не только объясняют, почему дизели создают крутящий момент, но и объясняют, почему дизельные электростанции построены с использованием таких сверхпрочных компонентов. Чтобы противостоять огромным нагрузкам, которым они подвергаются, производители используют такие вещи, как чугунные блоки с глубокой юбкой (и даже чугун с уплотненным графитом), коленчатые валы и шатуны из кованой стали, и обычно используют головки цилиндров с как минимум 6 болтами на цилиндр.Цельностальные поршни пользуются успехом даже в тяжелой промышленности и в двигателях класса 8. В целях долговечности дизельные двигатели имеют надстройку. В дизелях с малым рабочим объемом не редкость, что заводская штриховка все еще присутствует на цилиндрах после 300 000 миль использования. И это нормально для внедорожного двигателя класса 8 — проехать от 750 000 до 1 000 000 миль между капитальными ремонтами.

Дизель никуда не денется

Метод сгорания, впрыска топлива и зажигания, используемый в дизельном двигателе, определенно отличает его от его бензинового аналога.Преимущество дизельного топлива по сравнению с бензиновыми электростанциями — вот что выдвинуло его на передний план в сегодняшних разговорах об экономии топлива. В связи с быстрым приближением стандартов CAFE (корпоративная средняя экономия топлива), шумом вокруг гибридных автомобилей, кажущихся плоскими, и электромобилей, не обеспечивающих достаточный запас хода, в ближайшие годы все больше производителей обратятся к дизельным электростанциям, чем когда-либо прежде. Будьте уверены, дизельные двигатели здесь не только надолго — они вполне могут стать двигателем будущего.

Источники:

Diesel Power Magazine
Апрельский выпуск 2009 г., стр. 50

The Diesel Forum (данные R.
