Замена радиатора печки ВАЗ 2114 своими руками

Замена радиатора печки ВАЗ 2114 у многих водителей вызывает серьезные проблемы. И хотя объем работ в нашем случае не большой, все же конструкторы автомобиля «постарались», чтобы добраться до устройства и заменить его было неудобно и проблематично.

Такая уж судьба всех владельцев автомобилей ВАЗ.

Не удобство данных работ и является основной причиной частого обращения владельцев ВАЗ 2114 в автосервис.

Но как показывает практика многие водителя разочаруются в своих поспешных действиях, так как в автосервисе:

  1. Берут за такие работы не дешево;
  2. Стараются сделать быстро, а когда «быстро» значит обязательно попутно что-то сломают и постараются это скрыть;
  3. Сделают абы как.

В каких случаях рекомендуется проводить замену радиатора печки?

  1. Обнаружено подтекание в устройстве;
  2. Он банально забился.

Самое сложное в нашем случае это снять радиатор. И уже потом его можно запаять, продуть сжатым воздухом, чтобы прочистить или заменить.

Снятие радиатора печки

Процесс делиться на три этапа:

  1. Слитие охлаждающей жидкости (ОЖ) из системы;
  2. Снятие бардачка и боковых панелей;
  3. Непосредственное снятие радиатора печки.

Слитие ОЖ

Работы проводяться в такой же последовательности, как и слитие охлаждающей жидкости на ВАЗ 2106. Но все же вкратце мы остановимся на этом моменте.

Для того чтобы слить ОЖ необходимо:

  1. Подготовить специальную емкость не менее, чем на 5-6 литров;

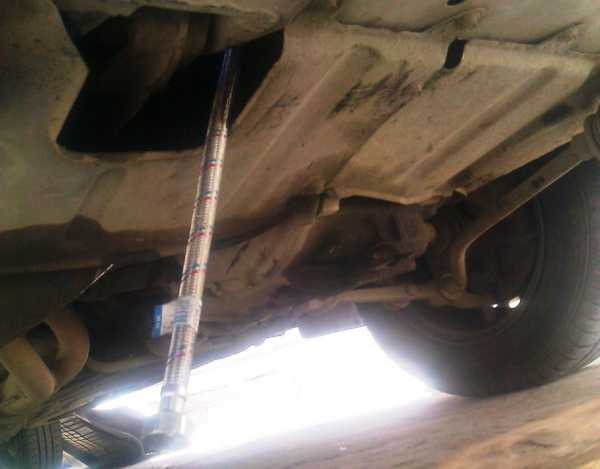

  2. Подготовить шланг длиною 1,5 – 2 метра, желательно от смесителя;
  3. Подставить емкость под двигатель автомобиля;
  4. Вывернуть заглушку на блоке двигателя и вставить место нее шланг от смесителя, при этом крышка расширительного бачка (РБ) должна быть закрыта;
  5. После того, как ОЖ начнет вытекать в подготовленную емкость открутить крышку РБ.

Можно данные работы проводить и без шланга, но тогда потери ОЖ будут максимальные.

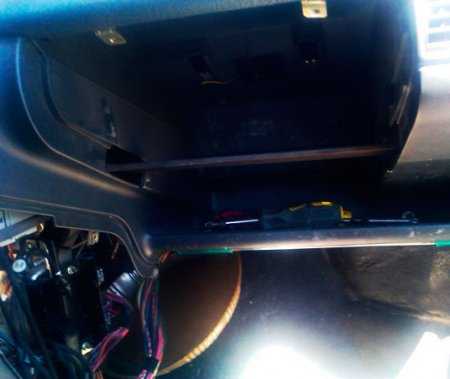

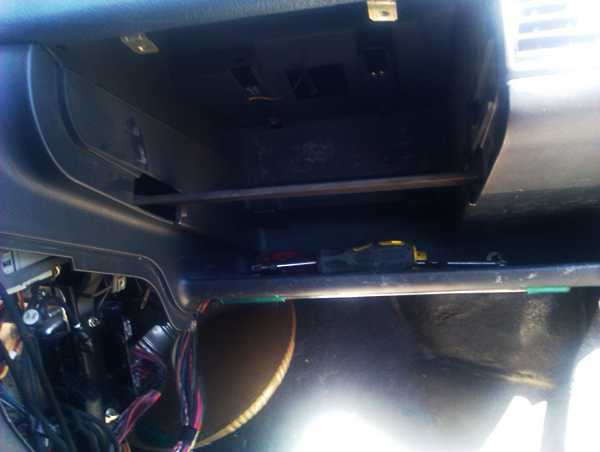

Снятие боковых панелей и бардачка

Для этого понадобиться комплект не больших отверток и терпение. Откручивать нужно все, что видно.

  1. Винты крепления к полу;
  2. Справой и левой сторон;
  3. Винты крепления тросиков и т.д.

Есть саморезы, которые закрыты специальными заглушками и сначала не видны, обратите на это внимание.

Попробуйте потянуть на себя всю панель, если не идет, проверьте, все ли открутили. Лучше делать это вдвоем.

Снятие радиатора печки

Получив доступ к устройству необходимо:

  1. Подготовить не высокую емкость, которую можно поставить на пол, для слива оставшейся в системе ОЖ;
  2. Подготовить дополнительную емкость на 5 литров для перелива в нее ОЖ;
  3. Подстелить на пол ветошь, чтобы не запачкать;
  4. Отсоединяем провода от электродвигателя отопителя;
  5. Откручиваем все гайки крепления радиатора, которые видим;

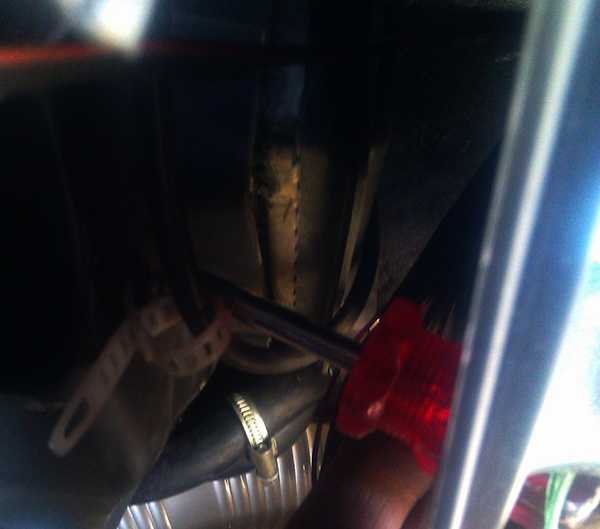

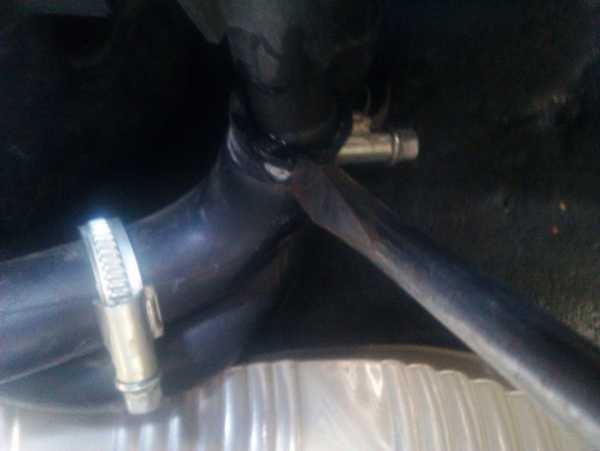

  6. Ослабляем два хомута крепления патрубков радиатора и аккуратно начинаем их снимать;
  7. Постепенно позволяем выйти всей оставшейся ОЖ, лишнюю жидкость переливаем в дополнительную 5 л емкость;
  8. Просим помощника, чтобы он приподнял боковую панель с бардачком, так как радиатор отопителя упирается в пол, и аккуратно вытягиваем его.

Для того, чтобы регулировать вытекание оставшейся ОЖ из системы можно использовать плоскую отвертку, с помощью которой можно отгибать края патрубков не снимая их полностью.

Установка радиатора печки

Установка происходит в обратной последовательности, но перед этим нужно выбрать качественный радиатор, чтобы он служил как минимум 5-8 лет.

На рынке сейчас много предложений, но наиболее качественными являются устройства от фирмы ДААЗ, которые не так уж и просто сейчас найти.

Перед установкой не забудьте проверить и при необходимости заменить патрубки и хомуты.

После установки радиатора печки и замены патрубков с хомутами не спешите устанавливать боковую панель и бардачок.

Сначала залейте ОЖ в систему, запустите двигатель и проверьте, все ли работает. Если все нормально, то завершаем работы, если нет, выясняем причины.

Замена отопителя печки ваз 2114, видео.

autotopik.ru

Замена радиатора (отопителя) и мотора печки ВАЗ 2114

Радиатор печки в холодное время года по важности не уступает исправно работающей коробке передач. Печка обеспечивает не только отопление салона, но и не допускает обмерзание окон. Чистые окна – безопасная поездка.

Признаки неисправности отопителя

Неисправности радиатора печки чаще всего приходится на зиму, поэтому позаботиться о его исправности лучше в теплое время года. Замена радиатора печки ваз 2114 требуется, когда:

  • Обнаружена протечка.
  • Произошла закупорка.

Радиатор печки в ВАЗ 2114

Вторая проблема возникает чаще всего у водителей, которые экономят на охлаждающей жидкости – антифризе, используя для этих целей простую воду. При таком обращении накипь появляется не только на отопителе, но и на трубках, которые входят в малый и большой круги охлаждения. Особенно эта касается владельцев ВАЗ 2114 с большим пробегом, в котором радиатор легче сменить, чем заниматься прочисткой каналов. Иногда проблема кроется не только в радиаторе, но и в его электродвигателе, который тоже подвержен поломкам и неисправностям.

Полезный совет: радиатор печки – достаточно тяжелая и габаритная деталь. Замена может усложниться на последних этапах, когда нужно вытащить радиатор, а затем установить новый. Чтобы облегчить процесс, рекомендуется пригласить товарища.

Пошаговая инструкция по замене радиатора печки

Замена отопителя печки требует наличия отверток, ключей, стяжек. В подготовительные работы входит демонтаж приборной панели, а также слив охлаждающей жидкости. Для удаления антифриза лучше использовать шланг, который вкручивается вместо заглушки в мотор. Заливную крышку необходимо убрать, чтобы в системе не было вакуума – тогда охлаждающая жидкость сможет покинуть оба круга.

Ход действий:

  1. Приборную панель ВАЗ 2114 разбирать полностью не требуется. Нужно убрать боковую консоль и бардачок – их держат крепежные винты. Также панель нужно отсоединить от пола. Крепежные винты выкручиваются с обеих сторон;

    Демонтаж приборной панели

  2. Теперь можно перейти к отсоединению тросиков радиатора печки. Они крепятся винтами со стороны водительского кресла с двух сторон. Всего их три штуки. Откручивать их неудобно, но лучше немного помучаться, чем демонтировать водительское кресло;

    Отсоединение тросиков

  3. Последние элементы крепления – это винт под заглушкой и два самореза, которые держат панель рядом с передним пассажирским местом;

    Ослабление хомутов

  4. Теперь аккуратными движениями приборную панель ВАЗ 2114 нужно тянуть на себя. Не стоит рвать её, если консоль трудно идет, лучше убрать заслонки вместе с пластиковыми наконечниками с регулировок. Обычно часть приборной панели удается отсоединить без снятия этих элементов;
  5. Немного подвинув панель на себя, нужно положить какой-нибудь предмет в образовавшуюся щель между кузовом и панелью. Как вариант – бутылка;

    Удаление остатков жидкости

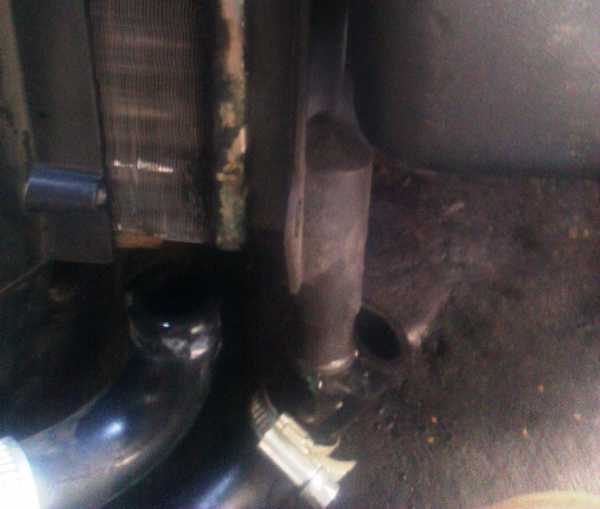

  6. Теперь есть доступ к отопителю. Его держат два хомута. Перед тем как откручивать их, рекомендуется подставить какую-нибудь тару, чтобы не испачкать салон ВАЗ 2114 антифризом из радиатора отопителя. Емкость должна быть поглубже;

    Полная очистка системы от антифриза

  7. После удаления хомутов и слива охлаждающей жидкости, радиатор отопителя должен выйти. Его нужно будет повернуть, так как корпус радиатора будет задевать часть консоли;
  8. Теперь осталась замена на новый агрегат. Сборка с установкой радиатора проходит в обратной последовательности.

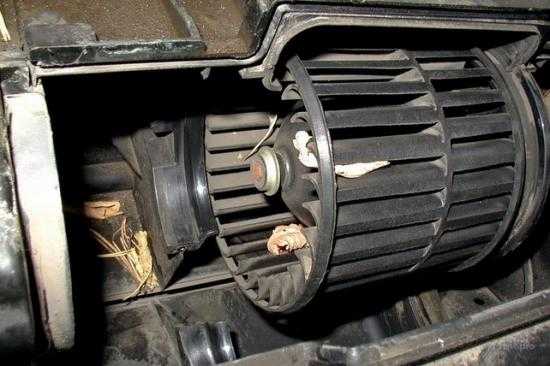

Замена мотора печки

Если мотор печки долгое время будет функционировать с закупоренными каналами радиатора, то скорее всего он выйдет из строя. Это поломка распространена среди любителей водного охлаждения. Замена мотора отопителя происходит по другой схеме, так агрегат находится под капотом. Работа выполняется с теми же инструментами.

Новый электромотор для системы охлаждения

  1. Нужно открыть капот и выкрутить все болты, которые держат пластиковую накладку;
  2. Накладку необходимо снять, чтобы она не мешала разбору;
  3. Уплотнительную резинку тоже рекомендуется снять;
  4. Мотор печки имеет защитный кожух. Его необходимо убрать;
  5. Далее удаляются все крепления электродвигателя к кузовным элементам ВАЗ 2114;
  6. Теперь нужно переместиться внутрь автомобиля, а точнее – к водительскому креслу. Здесь нужно вытащить плюсовый штекер электродвигателя отопителя – он расположен под торпедо;
  7. Чтобы извлечь мотор, нужно также отсоединить плюсовую клемму. Теперь пучок проводов можно достать из капота;
  8. Вынимать мотор нужно аккуратно, чтобы не повредить близлежащие детали – делать это лучше под небольшим углом. Теперь следует замена на новый электродвигатель;

Новый мотор нужно визуально осмотреть на наличие трещин или сколов – они могут повлиять на работу агрегата. Замена выполняется в обратной последовательности. Мотор обычно имеет пластиковый корпус, поэтому вставлять его нужно предельно внимательно.

Самое интересное

vazremont.com

Как самостоятельно выбрать радиатор печки на автомобиль ЛАДА

Какой радиатор выбрать для печки на ВАЗ 2114? Этот вопрос набирает актуальность в связи с приближающейся зимой. Не секрет, что не на всех автомобилях отечественного производства печка греет хорошо. Попробуем разобраться, какой же радиатор выбрать:

Медный радиатор.

Сразу после покупки медный радиатор имеет теплоотдачу 389,6 Вт/(м. град). Свойства меди таковы, что такой радиатор долго нагревается и долго остывает. Количество ребер у медного радиатора меньше, чем у алюминиевого, сечение каналов меньше. Поэтому оны быстрее забиваются и на холостых оборотах печка дует прохладным воздухом. Чаще всего именно на это жалуются владельцы ВАЗов.

К плюсам медного радиатора отопителя можно отнести его ремонтопригодность. На этом плюсы заканчиваются. И начинаются минусы: в последнее время производители экономят на сырье и используют не чистую медь. Некоторые красят радиаторы, чтобы придать им товарный вид, но это снижает теплоотдачу такого радиатора. В последнее время очень тяжело найти качественный медный радиатор сложно.

Алюминиевый радиатор.

Теплоотдача алюминиевого радиатора 209,3 Вт/(м. град). Такой радиатор быстро нагревается и быстро остывает. Количество ребер у алюминиевого радиатора гораздо больше, чем у медного, что является несомненным плюсом. Сечение каналов в алюминиевом радиаторе также больше, чем у медного. Благодаря этому они дольше не забиваются и теплоотдача у них больше.

К минусам алюминиевого радиатора можно отнести его неремонтопригодность в случае протечки.

Так какой же радиатор купить?

Еще несколько лет назад, ответ на этот вопрос был бы такой: медный. Но время идет и на сегодняшний день сложно найти качественный медный радиатор. Поэтому наш выбор на текущий момент: алюминиевый.

При этом мы не рекомендуем покупать крашеные радиаторы, т.к. теплоотдача у них ниже и может появиться неприятный запах в салоне.

Из фирм, мы не рекомендуем покупать радиаторы отопителя производства фирмы Лузар. Слишком уж много негативных отзывов о них.

Как подготовить печку ВАЗ 2114-15-13  к зиме.

Для того, чтобы не знать проблем с отопителем салона зимой, мы рекомендуем сделать следующее:

  1. Замените охлаждающую жидкость и промойте всю систему охлаждения.
  2. Поменяйте радиатор печки салона на новый.
  3. Поменяйте радиатор охлаждения двигателя на новый
  4. Поменяйте помпу.
  5. Выгоните воздух из системы охлаждения.

Эти шаги помогут избежать проблем с теплом зимой. Замена радиаторов поможет избежать загрязненности охлаждающей жидкости, а замена помпы даст гарантию ее нормального циркулирования в системе.

Видео по выбору радиатора на автомобили ВАЗ:

remont2114.ru

Замена радиатора печки Ваз 2114 — Лада мастер

Самое простое климатическое оборудование, которое может быть в автомобиле — печка. Но неприятных сюрпризов она приносит не меньше, чем дорогой и сложный кондиционер. Особенно, если эта печка сделана в Тольятти. Традиционно, ВАЗовские отопители не блистают надежностью, но не по причине ущербной конструкции. Конструкция у них как раз простейшая, и ломаться там почти нечему. С конструкцией печки ВАЗ 2114 мы и разберемся сегодня.

Содержание:

  1. Ваз 2114 устройство печки
  2. Принцип работы печки Ваз 2114
  3. Характерные неисправности печки Ваз 2114
  4. Ремонт печки Ваз 2114
  5. Демонтаж радиатора печки

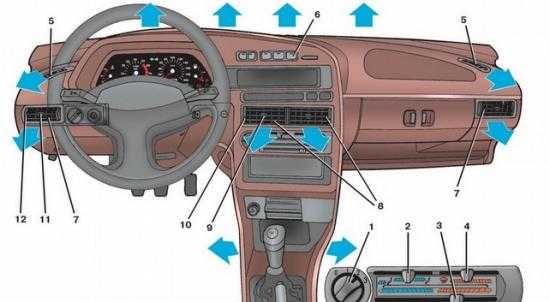

Ваз 2114 устройство печки

Как и все автомобилях Ваз,  2114 греет водителя и его пассажиров не автономной печкой, а отопителем, связанным с двигателем автомобиля. Отопитель в качестве теплоносителя использует охлаждающую жидкость, которую нагревает двигатель. Поэтому его задача вообще упрощается до минимума. По сравнению с автономными отопителями, интегрированная печка не влияет температуру теплоносителя. Ее задача — просто отобрать тепло и распределить его по салону как можно равномернее и без потерь. Вот тут и есть первый прокол Вазовских печек.

Врожденная негерметичность воздуховодов просто не может позволить доставить теплый воздух в любую точку салона. В регионах с суровым климатом первым делом перепаковывают воздуховоды девяток и десяток, чтобы как можно тщательнее загерметизировать воздушные патрубки на стыках.

Принцип работы печки Ваз 2114

Прогретый антифриз поступает через систему охлаждения двигателя в радиатор отопителя, который находится в кожухе, изолированном от моторного отсека и от салона. Горячий радиатор продувается вентилятором, нагнетая в салон теплый воздух. Система воздуховодов оборудована дефлекторами и заслонками для того. чтобы можно было регулировать направление и интенсивность подачи воздуха.

Также конструкцией печки Ваз 2114 предусмотрены разные режимы обогрева. Интенсивность подачи теплого воздуха регулируется при помощи количества оборотов электродвигателя нагнетателя, который установлен возле радиатора печки.

Характерные неисправности печки Ваз 2114

Неэффективная работа печки вследствие негерметичности воздуховодов — это врожденная черта и каждый борется с ней, как может. Есть, однако, ряд встречающихся часто поломок, о которых стоит упомянуть.

Течи в радиаторе печки.
Замена радиатора печки Ваз 2114 не обязательна в тех случаях, когда антифриз протекает не по его вине. Поменять его можно только от злости. Сам радиатор печки протекает крайне редко, и делает это он в ответ на механические нарушения целостности. Конечно, если зацепить монтировкой тоненькие соты радиатора, то он потечет. Но если этого не делать, вследствие коррозии он течет редко. Может повредиться из-за вибрации или неправильной установки. Текут в основном патрубки, и это в первую очередь замечают водитель и передний пассажир. Как с этим бороться, рассмотрим позже.

Забитый радиатор печки.
Выяснить, забит ли радиатор, просто. При нагреве охлаждающей жидкости до рабочей температуры радиатор печки должен быть как минимум очень теплый. Это говорит о том, что охлаждающая жидкость беспрепятственно попадает в радиатор. Если при открытом кране (в системах отопления с краном) радиатор холодный — сливай воду. Он забит. Придется демонтировать радиатор или полностью его менять. Причиной этому может стать некачественная охлаждающая жидкость от подозрительных производителей. Небритые дядьки на авторынках называют это месиво «тосол», хотя к Тосолу оно никакого отношения не имеет. Правда, это отдельная история.

Забитый воздуховод.
В приемном воздуховоде можно найти много интересного, но все, что там будет находиться, мешает воздуху поступать в салон. Листья, трава, пыль и прочие дары природы должны быть удалены, тогда циркуляция воздуха в салоне возобновится, а обдув теплым воздухом станет эффективнее.

Ремонт печки Ваз 2114

Радиатор печки Ваз 2114 — самая последняя инстанция, куда стоит обращаться при прекращении подачи тепла. Вполне может быть, что есть неисправности в моторчике привода нагнетателя воздуха. Логично, что если он не подает признаков жизни, то он и не работает. И в этом случае, скорее всего, дело в предохранителе.

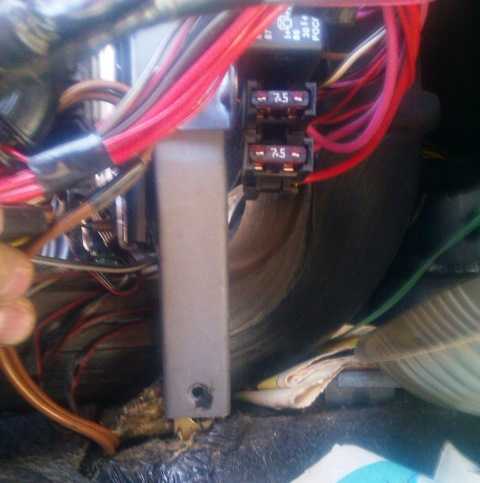

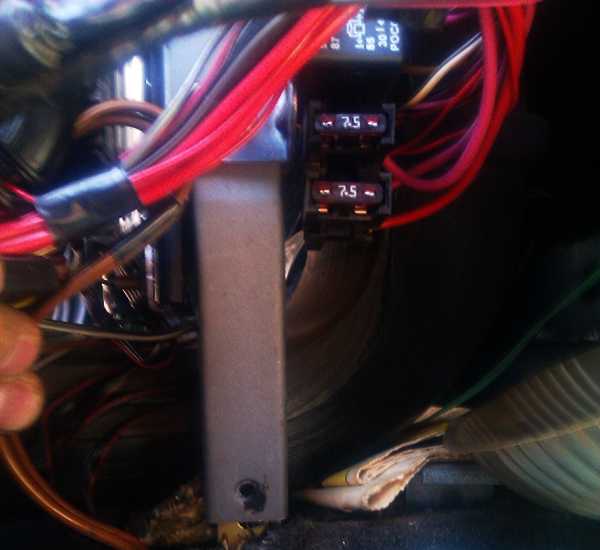

Двигатель печки посажен в цепь прикуривателя и подсветки бардачка, которую защищает 30-амперный предохранитель F7. Это самый простой выход. Если предохранитель целый, тогда дело в самом двигателе вентилятора. Он не ремонтируется, поэтому его безжалостно выбрасывают и заменяют новым.

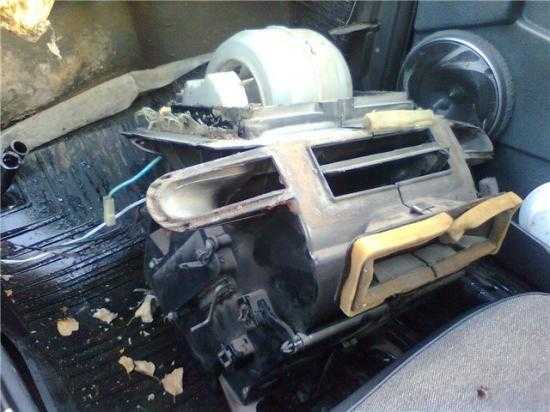

Демонтаж радиатора печки

Если все поиски неисправностей ведут только к радиатору, тогда придется демонтировать центральную консоль и снимать радиатор отопителя по определенной методике:

  1.  Сливаем охлаждающую жидкость.
  2.  Разбираем переднюю панель.
  3.  Снимаем хомуты, фиксирующие шланги к радиатору.
  4.  Откручиваем крепление радиатора.

Теперь он у нас в руках. Осталось постараться его прочистить, если он забит, или заменить новым, если он протекает. Таким образом можно исправить печку и восстановить приемлемый микроклимат в салоне вашей девятки или Ваз 2114.

Берегитесь сквозняков и удачи в дороге!

Читайте также Промывка системы охлаждения двигателя ваз 2110

ladamaster.com

Алгоритм замены радиатора печки ВАЗ 2114

Самостоятельная замена радиатора печки ВАЗ 2114

Статья посвящена самостоятельной замене радиатора печки при его неисправности (рассмотрен пример с автомобилями ВАЗ 2114). Диагностировать необходимость замены радиатора печки можно по подтекам, периодически появляющимся на коврике (кроме неисправности радиатора причиной этого может стать неисправный краник).

В рассмотренном случае для замены по качественным параметрам был выбран радиатор печки ДААЗ.

Для замены радиатора потребуется набор отверток различной длины и толщины.

Несмотря на то, что модели радиатора печки аналогичны на всех ВАЗах, его замена на всех автомобилях производится по-разному.

Для выполнения этой процедуры кому-то придется снять панель (самый сложный, но самый верный способ), кто-то обойдется без этого. Ниже будет разобран случай, когда выполнялась частичная разборка. Помимо этого, можно обойтись без слива охлаждающей жидкости, воспользовавшись специальными заглушками для патрубков.

Как заменить радиатор печки ВАЗ 2114

  1. Слить охлаждающую жидкость, используя шланг. Вкрутить его вместо заглушки в двигатель, открутить заливную крышку расширительного бачка (это устранит вакуум, после чего вытечет жидкость).

Самостоятельная замена радиатора печки ВАЗ 2114

  1. Выкрутить крепежные винты, демонтировать бардачок и боковые панели.

Самостоятельная замена радиатора печки ВАЗ 2114

  1. Извлечь 2 крепежных винта на обеих сторонах, крепящих панель к полу.

Самостоятельная замена радиатора печки ВАЗ 2114

  1. Демонтировать винты крепления тросиков с двух сторон (со стороны водителя также есть по винту, удерживающему крышку радиатора, то есть в сумме винтов – 3).

Самостоятельная замена радиатора печки ВАЗ 2114

Также ознакомьтесь

  1. Выкрутить 2 самореза около пассажирской двери, винт, прикрытый заглушкой, в правом верхнем углу панели.

Самостоятельная замена радиатора печки ВАЗ 2114

  1. Потянуть панель на себя. Снять наконечники с регулировок печи и заслонки.

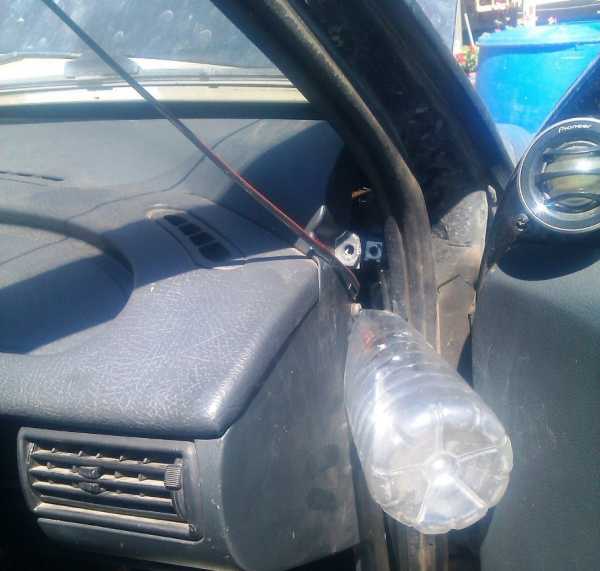

  2. Заполнить чем-нибудь образовавшуюся щель (в данном случае была использована бутылка).

Самостоятельная замена радиатора печки ВАЗ 2114

  1. Поставить в салон автомобиля большую пустую тару. Так салон будет защищен от попадания в него тосола. Отсоединить от радиатора 2 хомута. После слития тосол следует пропустить через фильтр (его можно будет использовать второй раз).

Самостоятельная замена радиатора печки ВАЗ 2114

Самостоятельная замена радиатора печки ВАЗ 2114

  1. После этого доступ к радиатору печки должен быть свободен. Его можно извлечь, при этом лишь слегка задев нижнюю часть панели.

Для этого нужен будет помощник, который приподнимет деталь.

Самостоятельная замена радиатора печки ВАЗ 2114

Самостоятельная замена радиатора печки ВАЗ 2114

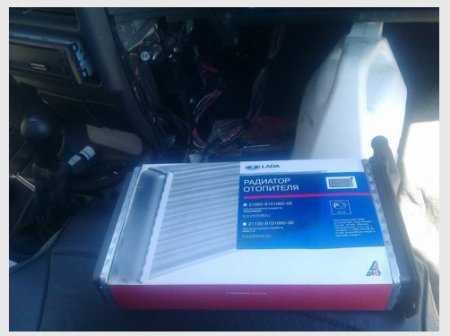

  1. Установить новый радиатор. Собрать все в обратной последовательности.

Будет интересно:

  • Самостоятельная замена свечей зажигания Лада Приора 16 valve

    Менять свечи нужно немедленно при их выходе из строя. Плановое же обновление следует производить каждые 30 тысяч километров. Показателей, свидетельствующих о необходимости внеплановой замены свечей, можно назвать несколько, а именно: нестабильная работа д

Рекомендуем почитать


prostovaz.ru

Замена радиатора печки ваз 2114, 2115 своими руками

≡  5 Ноябрь 2015   ·  Рубрика: Ремонт

Содержание статьи

Автолюбители особенно стареньких машин страдают от отсутствия кондиционеров. С приходом зимы получают «головную боль» в виде обледенелых дорог. Если вдобавок в салоне не работает отопление, тогда беда!

Сколько стоит замена радиатора печки ВАЗ 2114?

По приезду на сервис вас встретят, проведут необходимый комплекс работ и, не моргнув глазом назовут цену – 2000 р. Скажите, замена радиатора отопителя ВАЗ 2114 за такие деньги – оно вам надо? Ели вы экономный человек, держали инструмент в руках, то можете самостоятельно провести работу. Инструкций поэтапного выполнения в интернете хватает. Как проводится замена радиатора отопителя ВАЗ 2114 видео, поэтапного выполнения работ смотрите здесь.

К тому же мы постарались собрать самые нужные фотографии, чтобы вы смогли выполнить все самостоятельно

Порядок выполнения работ

Помните, что цена работы по замене радиатора печки ВАЗ 2114 зависит только от вас! Прежде всего, отнеситесь к покупке нового радиатора со всей ответственностью.

СОВЕТ.Приобретайте качественный радиатор отопления! Не экономьте. Тем более что разница в цене составит не более 200– 300 р.

Замена радиатора печки ВАЗ 2114 начинается с подготовки инструмента. Знающие люди советуют смазать руки кремом или работать в перчатках. Будет меньше порезов. По завершении работ легче очистить руки от грязи.

Для слива ОЖ (охлаждающей жидкости) заверните шланг в отверстие заглушки силового агрегата, и тосол пойдёт в ёмкость, которую необходимо предварительно подставить.

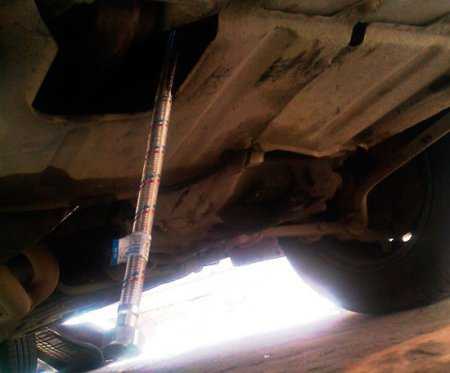

Шланг от смесителя вставляем непосредственно в отверстие слива движка. На втором этапе снимем бардачок и боковушки панели. Необходимо открутить все болтики и шурупы, попавшие в поле зрения.

Бардачок, который вы снимете, состоит из 3 частей. Если процесс не пошёл в нужном направлении, возможно, вы забыли или не увидели два крепления в виде болтов на передней панели. Они удерживают конструкцию, прижимая её к полу. Посмотрите на фотографию.Видите, крепление находится внизу ЭБУ (электронного блока управления).

Откручиваем попеременно с левой и правой стороны крепления, удерживающие тросики.

ВНИМАНИЕ!Именно эта операция занимает много времени и является наиболее трудоёмкой!

Теперь можно сделать перерыв, осмотреться и проверить, все ли удерживающие элементы сняты. Обратите внимание на два самореза находящиеся ближе к двери переднего пассажира. Ещё один в верхней правой части панели. Он спрятан за заглушкой.

Видео о замене радиатора печки ВАЗ 2114 можно посмотреть здесь.

СОВЕТ.Легонько дёрните панель на себя, не переусердствуйте! Конструкция должна отойти.

Если процесс идёт туго необходимо убедиться, что все крепежи сняты и откручены. Как подстрахованный вариант можно снять с печки и заслонки регулировочные наконечники. Для удобства отжима конструкции можно использовать любые предметы. Просто и надёжно, как видите.

Перед тем как откручивать два хомутика крепящихся на радиаторе, не забудьте поставить ёмкость под тосол. Иначе весь салон будет в нём!

Приёмную тару под тосол выбирайте плоской конфигурации и объёмной, чтобы несколько раз не бегать выливать техническую жидкость.

В целях экономии рабочую жидкость можно сливать в заранее подготовленную тару. В данном случае в канистру.

Замена патрубков радиатора ВАЗ 2114 обязательна, говорят одни. Другие утверждают, что острой необходимости в этом нет. Можно снимать патрубок или отжать его, как показано на фото, и тосол польётся самотёком.

Когда слита рабочая жидкость и хомуты сняты радиатор демонтировать самостоятельно трудно. Он упирается в нижний край панели. Нужен ещё один помощник.

Даже используя подручные средства, ничего не получится. Только потратите время, силы и нервы, поверьте.

Справиться вдвоём проще, быстрее – это факт! Установка нового радиатора происходит в обратном порядке. Кстати, замена радиатора печки ВАЗ 2115, ВАЗ 2113 выполняется аналогичным образом.

Цена замены радиатора печкиВАЗ 2114

Стоимость самостоятельного процесса со всеми вытекающими последствиями не превысит 750 р. Я говорил, что на СТО замена обошлась бы в 2000 р. Экономия при самостоятельно проведенных работах составила 1250 рубля. Вот такая арифметика!

И ещё

Стоимость замены радиатора печки на ВАЗ 2114, ВАЗ 2115 на станции технического обслуживания будет больше, чем самостоятельно выполненная работа. А удовольствие, полученное от процесса? Это дорого стоит!

Пожалуйста поставьте оценку статье

Загрузка…

asonline.ru

Ремонт и обслуживание, а так же устройство и схема печки ваз 2114

Причины неисправности печки на ВАЗ 2114 могут быть самые разнообразные. Практически у каждого автолюбителя проблемы с печкой ВАЗ 2114, как ни странно, возникают именно с приближением холодов, температура воздуха все понижается, а время затраченное на прогрев машины все увеличивается. Многие владельцы автомобилей не дожидаются возникновения проблем, а заблаговременно готовят свой автомобиль к зимнему периоду, в частности это касается и проверки рабочего состояния печки.

Причины неисправности печки ВАЗ 2114

  1. Потекла печка на ВАЗ 2114. В данной ситуации дешевле и проще приобрести новый радиатор. Не смотря на то, что пробоина может быть небольших размеров, радиатор уже не сможет в полной мере выполнять свой функционал, полностью соответствовать предъявленным характеристикам. Конечно, в случае обращения за квалифицированной помощью в специализированный сервис, неисправность обязательно устранят, но это не решение проблемы, т.к. пройдет короткий промежуток времени и дефект вновь проявиться, учитывая то, что сумма ремонта не такая уж и маленькая.
  2. Радиатор ВАЗ 2114 забился. В данной ситуации есть шанс дать радиатору новую жизнь, при проведении правильного ремонта. Но прежде чем ремонтировать его необходимо снять. Очистку можно сделать, используя KARCHER, либо при помощи продувания сжатым воздухом. Но этот процесс необходимо проводить очень аккуратно, т.к. радиатор может не выдержать большого давления и в результате просто сломается. И тогда точно придется приобретать новый, на замену.
  3. Поломка моторчика. Эта проблема возникает в результате повреждения предохранителя. Решить данную проблему достаточно легко, вышедший из строя предохранитель просто, необходимо заменить. Но возможно этого не достаточно для решения данной проблемы. Возникает вопрос, по какой причине сгорел предохранитель? Скорее всего, в проводке случилось короткое замыкание, для предотвращения повторной ситуации, лучшим решением будет так называемый «прозвон» всей цепи, для выявления недостатка системы и последующего устранения. Иначе при плохом развитии событий, может произойти короткое замыкание, с негативными последствиями.

На моделях ВАЗ 2114 предохранитель класса F7, имеет силу тока 30А. Он отвечает дополнительно за цепи прикуривателя, встроенной подсветки на бардачок, обогрев заднего стекла. Если причина неисправности кроется в предохранителе, это можно определить на ранних стадиях.

Если причина не в предохранителе, убедитесь, что на вентилятор поступает напряжение, для проверки используйте «мультиметр». Или причина в приходящих проводах выдающих слабый контакт.

  1. Слабый контакт внутри монтажного блока.  Это достаточно распространенный недостаток данных моделей. В блоке обязательно необходимо проверить все имеющиеся контакты, есть вероятность окисления или некачественного присоединения, в итоге цепь обрывается, что негативно влияет на процесс работы вентилятора.
  2. Вода в реле зажигания. Радиатор начинает работать при прогретой автомашине, это напрямую связано с испарением в реле воды, только после этого реле работает.
  3. Салон ВАЗ 2114 плохо обогревается. Не смотря на то, что печка 2114 по первым признакам подает в салон теплый воздух, двигатель также разогрет до 90 градусов, тем не менее воздух в салоне недостаточно прогрет. Здесь необходимо с пассажирской стороны открутить боковую сторону торпеды, и проверить идущие от печки два шланга, если они холодные, то причина в их засорении. Достаточно при помощи нехитрых манипуляций их прочистить.

Советы по выбору радиатора

Давайте разберем основные нюансы при выборе печки на ВАЗ 2114. Как известно устройство отопителя ВАЗ 2114 заводского производства имеет большой показатель уровня необходимой теплоотдачи. Но в свободной продаже необходимой модели попросту нет, в этом случае приобретаем то, что есть в наличии. Естественно характеристики б/у радиатора абсолютно ни куда не годятся, причина очевидна, через пару месяцев придется опять менять радиатор, одним словом вы выбросите деньги на ветер. В данной ситуации более правильным решением будет немного переплатить, но приобрести новое устройство.

Опираясь на отзывы потребителей, большим спросом обладают радиаторы производителя ДААЗ, т.к. соблюдены качественные показатели производимых моделей, параметры теплоотдачи также на высоте. Что касается материала, из которого произведена печка ВАЗ 2114, нельзя с уверенностью определить лидера среди алюминиевых или медных радиаторов. У каждого есть преимущественные показатели и определенные недостатки, такие как, характеристики теплоотдачи, срок непосредственной работы.

Схема печки ВАЗ 2114

На схеме наглядно просматривается  устройство печки ваз 2114:

под номером 44 – вентиляционный мотор, 45 – резистор дополнительного сопротивления, 46 – тумблер для переключения скоростей. Эта схема дает понять как работает отопитель ваз 2114.

Схема печки ВАЗ 2114

Для проведения диагностики работоспособности печки ВАЗ, необходимо применить следующие действия:

Отопитель ВАЗ 2114 включаем переключателем (1)  на 1-ю, затем 2-ю и 3-ю режимы скорости. Рычажком (2) и (4) регулируется желаемое направление воздуха, и последний (4) имеет функцию выбора температуры воздуха. Бывает и так, что даже некоторые не знают, как включить печку на ВАЗ 2114.

Схема печки ВАЗ 2114

В случае отсутствия признаков работы, следовательно, вентилятор совсем не включается. Но если радиатор на некоторых скоростях проявляет признаки работы, следовательно, причина не в неисправности вентилятора, а возможно в резисторе (добавочном), либо отопитель салона ВАЗ 2114 не реагирует на переключатель. Есле же вентилятор работает на полную мощность и температура выбрана по максимуму при полностью прогретом двигателе, а из воздуховода идет холодный воздух. То вероятна причина засора радиатора печки.

Как провести работы по замене печки ВАЗ 2114 (замена радиатора)

Отопление ВАЗ 2114  заменяется следующим образом, для начала необходимо жидкость охлаждения слить из системы, только после этой нехитрой манипуляции снимается панель (приборная), чтобы беспрепятственно добраться до радиатора. Для экономии времени работы, возможно, отсоединить только часть панели, в области бардачка и консоли. Лучше эту процедуру проводить вдвоем, чтобы один человек панель нужным образом оттягивал, а второй снимал радиатор. Но есть еще один метод, крепление панели удалить с двух сторон, и затем провести процедуру ослабления кронштейнов. В результате беспрепятственно можно менять печь ВАЗ 2114 на новую. Но не забывайте предварительно провода отсоединить. Дальнейшим шагом будет удаление гаек осуществляющих функцию крепления радиатора к корпусу, и дальнейшее ослабление хомутов, с помощью которых обеспечивается крепление патрубков. Вот и все, дальнейшая замена осуществляется в обратном порядке.



Ремонт печки ВАЗ 2114

Для осуществления ремонта печки необходимо ее снять и затем провести необходимую регулировку.





Схема печки ВАЗ 2114

Схема печки ВАЗ 2114















  • Прежде чем снять отопитель (1), обязательно снимите провод идущий на «массу», и охлаждающую жидкость необходимо заранее слить.
  • Аккуратно снимаем приборную панель, и осторожными движениями отсоединяем воздуховод (19) именно по нему воздух поступает в салон автомобиля.
  • Следующим шагом работы, будет проведение ревизии электрической системы: проверка проводов резистора (18), вентилятора, электрического двигателя (2), шлангов крана отводящего (13 и подводящего (12).
  • На щитке последовательно снимаются 2 гайки закрепляющие кран.
  • Аккуратно убирается уплотнитель с труб крана.
  • Убираются гайки закрепляющие печь к корпусу.
  • В результате отопительный прибор можно снять.
  • После проведения необходимой регулировки, установка осуществляется по тому же методу но в обратном порядке.

Меняем фильтр салона ваз 2114

Воздух внутри салона без использования фильтра будет наполнен дорожной пылью и выхлопными газами, понятно, что это негативно скажется на здоровье водителя и пассажиров. Непосредственная функция фильтра автомобиля – очищение воздуха поступающего в салон. В результате он подвержен быстрому загрязнению, и от такого фильтра нет абсолютно никакой пользы. Только затрудняет проход воздуха к отопителю. По этой причине фильтр подлежит замене. Эта процедура доступна для самостоятельной замены. Для начала демонтируете щеткодержатели и систему стеклоочистителей, затем убирается решетка (пластиковая). После этого удаляются гайки крепления пластмассовой накладки, в результате освобождается небольшое отверстие. Фильтр ни чем не крепится, поэтому в его извлечении недолжно возникнуть проблем, и тем же путем меняется на новый. Все детали монтируются на свои места.

Вывод

Процедура замены печки ВАЗ 2114 довольно проста. Основной момент это своевременная замена патрубков и хомутов, если они не годятся для дальнейшей эксплуатации.

После проведения ремонтных или обслуживающих работ не забывайте обратно заливать в систему жидкость для охлаждения.

По окончанию работы, при запуске мотора, печка должна отлично справляться с функцией обогрева. Если же случилось обратное, по всей видимости, возникла воздушная пробка.

При ремонте транспортное средство необходимо держать на ручнике. В случае если перед началом ремонтных работ автомобиль работал, тогда радиатор будет очень горячим, поэтому, немного подождите.

Если вы понимаете, что не справитесь с проведением данных работ, луче обратитесь в сервисную службу.

nadomkrat.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
