Распиновка кнопок на европанель и подключение кнопок в ВАЗ 2110, 2111, 2112
0:7
Вчера приобрел евро панель и первым делом встал вопрос, как мне, используя свою старую проводку, установить панель, на которой имеются кнопки от Ваз 2114\15.
Облазив весь интернет в поисках переходников с моих старых кнопок на новые я ничего не нашел обложив себя кучей справочников начал изобретать велосипед.
Используя информацию в просторах интернета и электросхем создал что то удивительное.
Распиновка кнопки аварийки ВАЗ-2110 европанель (379.3710-02М)-она точно такая же как и снадартная кнопка (разъемы:6,7,1,2,5,9,10,4,11,12) одинаковы
Да у меня на панели всего 4 кнопки, а сложностей с ними было много.
1. Выключатель наружного освещения от Ваз 2114\15
0:11811:1686переходник для подключения.
1:17412:22462. Кнопка ПТФ передняя Ваз 2114\15.
3:5634:1068переходник для подключения.
4:11235:16283. Кнопка ПТФ задняя Ваз 2114\15.
5:16836:2188переходник для подключения.
6:547:5594. Кнопка обогрева заднего стекла Ваз 2114\15.
7:6398:1144переходник для подключения.
8:11999:170410:2209Все остальные кнопки у меня стандартные будут стоять.
10:101https://www.drive2.ru/l/8241731/
10:137следующая статья:
Генератор ВАЗ 2110, 2111, 2112
Содержание статьи:
Техническая характеристика генератора ВАЗ 2110, 2111, 2112
Замена генератора на ВАЗ 2110 1.6 16…
Метки: автомобильная европанель
Закрепленные
Понравившиеся
www.spike.su
Кнопка аварийки ВАЗ 2114: обзор и варианты замены
Родная, установленная на заводе аварийка ваз 2114 является предметом возмущения очень многих автомобилистов. Причина тут кроется в том, что установлена она не в привычном своем месте — на панели, а смонтирована сбоку кожуха рулевой колонки.
Подобное расположение значительно осложняет быстрое использование кнопки во время движения (например, чтобы сказать «спасибо», что принято у большинства водителей). Именно по этой причине многие и задумываются над ее переносом.

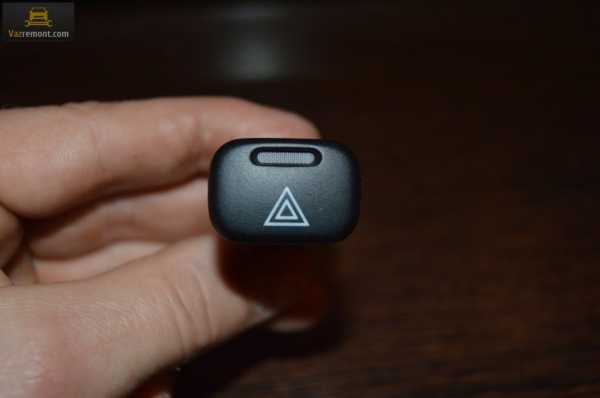

Новая кнопка аварийной сигнализации
Сразу следует отметить, что кнопка аварийки ваз 2114 имеет нестандартные габариты, в результате чего просто переставить ее с рулевой колонки на евро панель не получится — она просто не влезет. Да и на самом кожухе в месте бывшего расположения кнопки останется большое отверстие.
Именно по этой причине выполнять замену следует в таком порядке:
- демонтаж родной аварийки;
- демонтаж кожуха колонки;
- установка нового кожуха;
- подключение новой евро кнопки к сети;
- монтаж кнопки на панель.
Более подробно каждую из этих операций, а также материалы, необходимые для их выполнения, рассмотрим ниже.
Как произвести установку евро кнопки?
[flat_ab]
Для того, чтобы произвести установку кнопки евро-образца вместо установленной на заводе, потребуется приобрести следующие электронные компоненты:
Необходимые для замены материалы
- Евро кнопка аварийки ваз 2114.
- Колодка для ее монтажа.

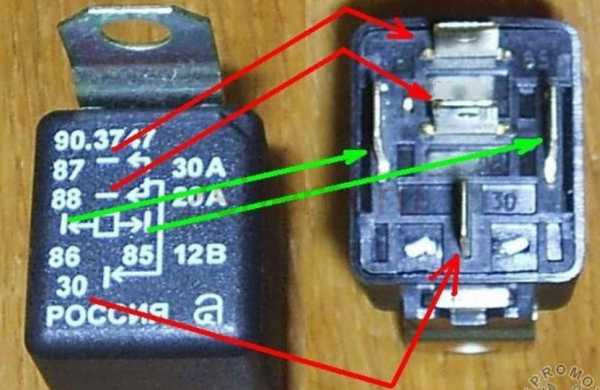

- Реле типа HLS4453.
- Колодка для указанного реле (можно обойтись без нее, но колодка значительно упрощает сборку).
- Около 2 метров провода сечением 0,5 мм кв. или чуть большим.
- Клеммы в количестве 6 штук.
- Изоляционная лента.
Первое, что потребуется сделать — это соединить новую еврокнопку с электронным реле.
Выполнять это необходимо по следующей схеме:
Все провода, отходящие от новой кнопки к реле, следует хорошо закрепить (желательно — пропаять). А к концам проводов, отходящих от реле к старой кнопке (а точнее — к ее колодке), следует прикрепить клеммы.
Несмотря на то, что соединение при помощи клемм довольно прочное, все-же рекомендуется его пропаять, нанеся небольшое количество припоя на место входа провода — это поможет значительно увеличить надежность и улучшить контакт.
После того, как евро аварийка 2114 и реле будут соединены, нужно будет демонтировать старую кнопку. Для этого сначала вынимаем ее из гнезда, а затем отсоединяем от электронной колодки. Саму колодку следует переместить к европанели (туда, куда предполагается смонтировать новую кнопку), после чего присоединить к ней 6 клемм, отходящих от реле. Делать это нужно согласно нумерации отходящих от реле проводов, которая приводилась на вышеуказанной схеме.
Подготовленная кнопка аварийной остановки
На самой колодке, если ее расположить пустыми гнездами вниз, нумерация будет выглядеть следующим образом (по часовой стрелке): 4-3-2-1-8-7.

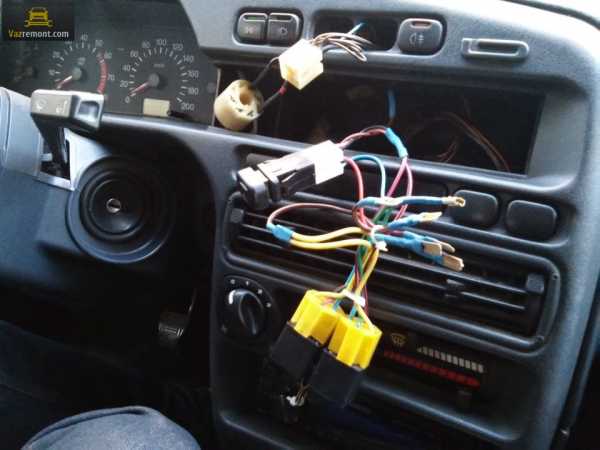

Подготовка к установке аварийки
Затем отсоединяем кнопку включения габаритных огней от ее колодки и подсоединяем к ней провода, идущие напрямую от кнопки (указаны на схеме). Один — к проводу габаритов (он белый), другой — к минусовому проводу (он целиком черный). Все соединения должны быть хорошо скручены и заизолированы. После этого подсоединяем кнопку габаритов обратно к колодке.
Последнее, что останется сделать перед тем, как евроаварийка на ваз 2114 окончательно будет установлена на свое место — это вынуть одну (любую) заглушку на европанели, подвести к ней соединенную с системой колодку и просто вставить в нее кнопку.
Конечный результат
Если в автомашине установлен бортовой компьютер, то перед монтажом новой кнопки аварийной сигнализации его следует обязательно отключить. Другие электронные приборы отключать не обязательно.
Замена кожуха колонки
Как уже говорилось, при извлечении старой кнопки из кожуха рулевой колонки, в последнем остается большое отверстие. Конечно, функционированию машины оно не помешает, но все же кожух лучше заменить.
Замена кожуха колонки
При выборе нового (а подбирать его придется от других моделей ВАЗа) следует учитывать следующие моменты:
- наличие всех необходимых отверстий под элементы управления;
- их расположение;
- величину отверстия для руля (например, на кожухе для Калины оно очень большое).
Оптимальным же, по отзывам самих автолюбителей, является стандартный кожух (не «евро»!) для 10-й модели.
vazremont.com
X1 (Ш1) | 1 | Б | стеклоподъемники |
2 | Г | выключатель зажигания (кл. 15/2) | |
3 | ГП | выключатель зажигания (кл. 15) | |
4 | ЖГ | переключатель эл.двигателя отопителя | |
5 | Р | выключатель зажигания (кл. 30/1) | |
6 | КР | выключатель зажигания (кл. 30) | |
7 | блокировка дверей | ||
8 | П | выключатель зажигания (кл. 50) | |
X2 (Ш2) | 1 | БГ | переключатель очистителя заднего стекла |
2 | Г | переключатель указателей поворотов (правый) | |
3 | РП | включатель стоп-сигналов | |
4 | Б | контрольная лампа целостности ламп | |
5 | ПЧ | включатель аварийной сигнализации | |
6 | ГБ | дверь левая передняя | |
7 | ОБ | включатель задних противотуманных огней | |
8 | 34 | контрольная лампа дальнего света | |
9 | — | ||
10 | 4 | включатель задних противотуманных огней | |
11 | сч | контрольная лампа резерва топлива | |
12 | ПЧ | контрольная лампа уровня топлива | |
13 | БЧ | плафон освещения салона | |
14 | КГ | контрольная лампа ручного тормоза | |
15 | гч | переключатель указателей поворотов (левый) | |
16 | эл.двигатель фароочистителя | ||
17 | — | ||
X3 (Ш3) | 1 | ж | датчик скорости |
2 | чп | включатель аварийной сигнализации | |
3 | ГП | переключатель указателей поворотов | |
4 | СБ | контрольная лампа уровня масла | |
5 | Ч | масса | |
6 | РБ | контрольная лампа уровня омывающей жидкости | |
7 | РО | контрольная лампа износа тормозных накладок | |
8 | 3 в | включатель фар | |
9 | ЖЗ | переключатель стеклоочистителя ветрового стекла | |
10 | ПГ | патрон подключения переносной лампы | |
11 | выключатель зажигания (кл. 15) | ||
12 | РЧ | включатель омывателя заднего стекла | |
13 | |||
14 | ж | контрольная лампа противотуманных фар | |
15 | |||
16 | СГ | указатель давления масла | |
17 | |||
18 | Р | переключатель стеклоочистителя | |
19 | СО | переключатель стеклоочистителя | |
20 | С | переключатель стеклоочистителя | |
21 | ОБ | включатель задних противотуманных фар | |
X4 (Ш4) | 1 | ЗП | Вкл. и контрольная лампа обогрева заднего стекла |
2 | ГБ | переключатель света фар (дальний свет) | |
3 | О | стеклоочиститель | |
4 | БЧ | включатель наружного освещения | |
5 | К | реостат освещения приборов | |
6 | Р | аккумулятор | |
7 | ЧБ | переключатель очистителя и омывателя ветрового стекла | |
8 | О | колодка Ш4 монтажного блока клемма 3 | |
9 | СЧ | включатель звуковых сигналов | |
10 | БП | включатель стоп-сигналов | |
11 | Р | аккумулятор | |
12 | СП | переключатель света фар (ближний свет) | |
13 | предупредительный свет | ||
14 | — | ||
15 | — | ||
16 | РГ | контрольная лампа уровня тормозной жидкости | |
17 | ЗБ | указатель температуры охлаждающей жидкости | |
18 | КБ | контрольная лампа заряда аккумуляторной батареи | |
19 | ЖЧ | включатель противотуманных фар | |
20 | РЗ | контрольная лампа уровня охлаждающей жидкости | |
21 | Ж | тахометр | |
X5 (Ш5) | 1 | 3 | дальний свет (правый) |
2 | 3Ч | дальний свет (левый) | |
3 | СЧ | ближний свет (левый) | |
4 | П | стартер (кл. 50) | |
5 | ПБ | электровентилятора охлаждения радиатора | |
6 | С | ближний свет (правый) | |
X6 (Ш6) | 1 | — | |
2 | 3 | включатель света заднего хода | |
3 | ГЧ | указатель поворота (левый передний) | |
4 | — | ||
5 | — | ||
6 | — | ||
7 | — | ||
8 | ЖЧ | габаритный огонь (правый передний) | |
9 | БЧ | терморегулятор электровентилятора | |
10 | ЖЧ | габаритный огонь (левый передний) | |
11 | Г | указатель поворота (правый передний) | |
12 | включатель света заднего хода | ||
13 | РГ | датчик уровня тормозной жидкости | |
X7 (Ш7) | 1 | — | |
2 | ЖГ | эл.двигатель фароочистителя | |
3 | Б | эл.двигатель фароочистителя | |
4 | — | ||
5 | СБ | датчик уровня масла | |
6 | СЧ | звуковые сигналы | |
7 | С | датчик скорости | |
8 | ЗБ | датчик температуры охлаждающей жидкости | |
9 | КБ | генератор (кл. 61) | |
10 | Р | насос омывателя ветрового стекла | |
11 | БЧ | включатель подкапотной лампы | |
12 | РБ | датчик уровня омывающей жидкости | |
13 | РЧ | тормозные накладки | |
14 | — | ||
15 | КП | тахометр | |
16 | РЗ | датчик уровня охлаждающей жидкости | |
17 | ЖБ | реле противотуманных фар | |
X8 (Ш8) | 1 | ЖП | реле противотуманных фар |
2 | ЖЧ | противотуманная фара (левая) | |
3 | Ж | противотуманная фара (правая) | |
4 | ГП | катушка зажигания | |
5 | Р | генератор (кл. 30) | |
6 | Р | генератор (кл. 30) | |
7 | — | ||
S | РЧ | реле противотуманных фар | |
X9 (Ш9) | 1 | РЧ | эл двигатель очиститель заднего стекла |
2 | Г | указатель поворота (правый задний) | |
3 | БГ | эл двигатель очиститель заднего стекла | |
4 | ОЧ | задние противотуманные огни | |
5 | СЧ | дверь задняя | |
6 | ПЧ | дверь передняя правая | |
7 | БЧ | плафон освещения салона | |
8 | КГ | датчик ручного тормоза | |
9 | БЧ | кнопки сигнализации открытых дверей | |
10 | элементы обогрева заднего стекла | ||
11 | С | фонарь освещения номерного знака | |
12 | ГБ | дверь передняя левая | |
13 | Б | плафон освещения салона | |
14 | П | стоп-сигналы | |
15 | Ж | габаритный огонь (правый задний) | |
16 | 3 | фонарь заднего хода | |
17 | ЖЧ | габаритный огонь (левый задний) | |
18 | ЖГ | очиститель заднего стекла | |
19 | элементы обогрева заднего стекла | ||
X11 (Ш11) | 1 | Ж | насос |
2 | РЧ | клапан омыва заднего стекла | |
3 | — | ||
4 | Ж | насос | |
5 | БЧ | подкапотная лампа | |
6 | — | ||
7 | — | ||
8 | КЧ | подкапотная лампа | |
9 | Б | эл двигатель стеклоочистителя | |
10 | эл.двигатель стеклоочистителя ветрового окна | ||
11 | — | ||
12 | СО | датчик аварийного давления масла | |
13 | — | ||
14 | Р | клапан омыва ветрового стекла | |
15 | СО | эл.двигатель стеклоочистителя | |
16 | С | эл двигатель стеклоочистителя | |
17 | ЖБ | эл двигатель стеклоочистителя | |
18 | — | ||
19 | — |
2shemi.ru
Схема подключения и распиновка кнопки стеклоподъемников ВАЗ
Электрические стеклоподъемники (ЭСП) это удобные устройства для управления боковыми стёклами авто, которые контролируются специальной кнопкой и дают возможность опускать или поднимать боковые стекла без вращения применяемых ранее ручек. Подобная опция предусмотрена лишь в некоторых модификациях автомобиля ВАЗ, но ничего не мешает докупить готовый блок и установить его своими руками.

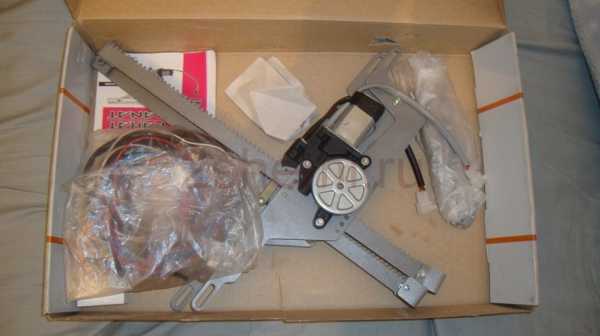

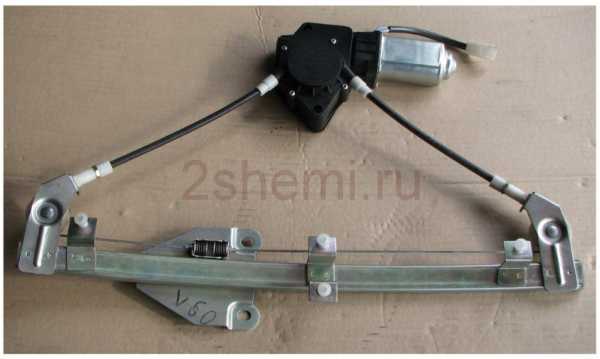

Наиболее предпочтительными являются ЭСП реечного типа, поэтому в качестве примера мы опишем процесс их установки.

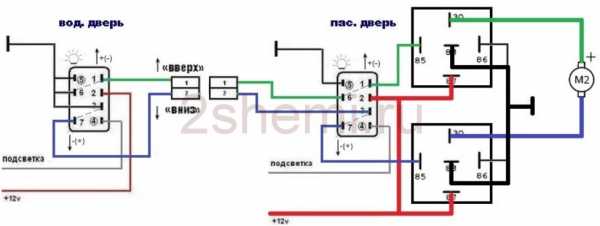

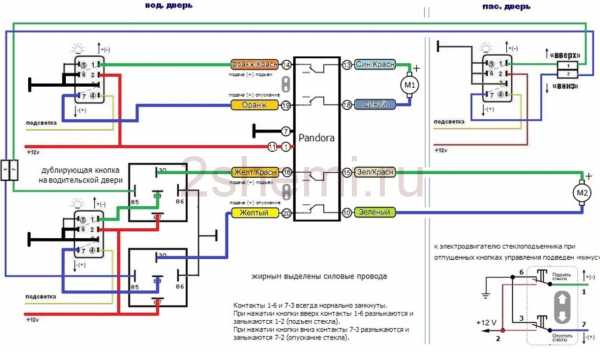

Схема подключения стеклоподъемника на автомобиле ВАЗ-2110 выглядит следующим образом:
- снимаем минусовую клемму с аккумулятора машины, чтобы прекратить подачу напряжения в бортовую сеть электроснабжения;
- берем провода, которые реализуются в стандартной комплектации стеклоподъемников реечного типа и делаем из них своеобразный жгут, обеспечивающий удобство подключения;
- снимаем монтажный блок авто, для чего потребуется отвинтить саморез, фиксирующий специальную защелку;
- переворачиваем блок и аккуратно монтируем в соответствующий разъем колодку Ш1 подготовленного заранее жгута проводов;

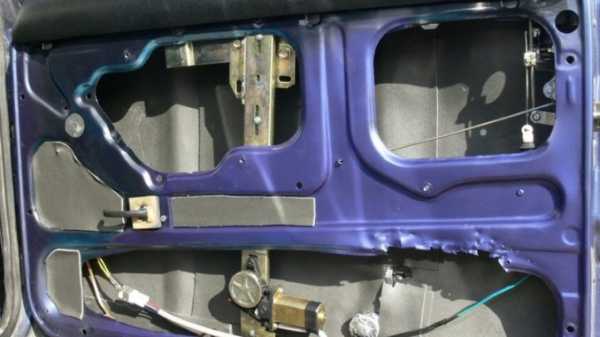

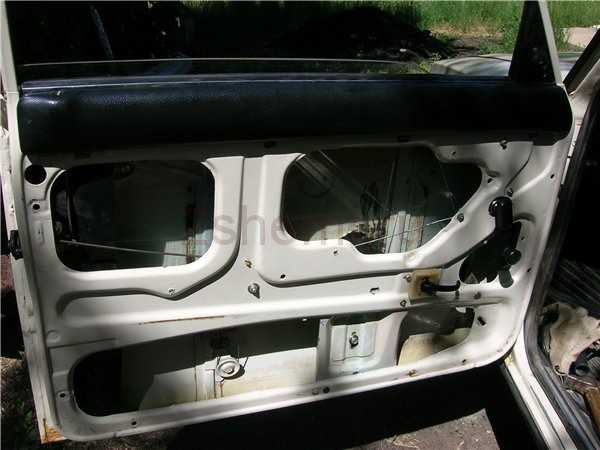

- демонтируем обшивку двери;
- тянем провода к электрическому приводу стеклоподъемника. Для этого потребуется аккуратно пропустить их через отверстия в самой двери и стойке кузова с нужной стороны.
После этого монтируются кнопки или клавиши, которые будут использоваться для управления стеклоподъемниками. В зависимости от вашего желания, они могут крепиться либо в облицовку двери автомобиля ВАЗ-2110, либо в уже имеющуюся панель управления. В первом случае потребуется использование дополнительного провода, который позволит обустроить подсветку клавиш.
Схема стеклоподъемников на ВАЗ-2107
На рынке автомобильных товаров для старых механических моделей ВАЗ есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.
Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ-2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.
Подключение стеклоподъемников ВАЗ-2109
Владельцы авто ВАЗ 2109 могут заменить стеклоподъемники с механическим приводом на электростеклоподъемники. На автомобилях 2109 электрические стеклоподъемники можно подключить через штатную проводку, в которой уже все предусмотрено для подключения ЭСП.
Эта схема используется для подключения ЭСП на более «богатых» комплектациях девятки и ее желательно использовать при самостоятельном подключении. Ниже приведены схемы для подключения ЭСП с блоками предохранителей нового и старого образцов.

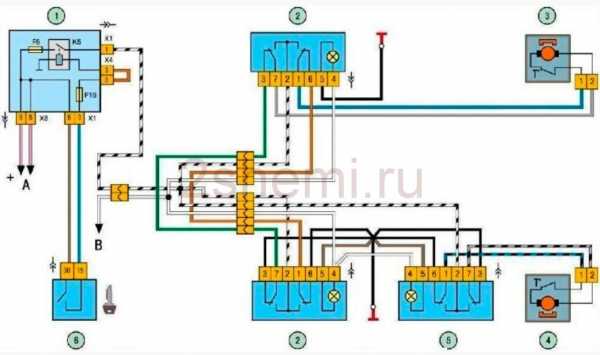

Схема подключения стеклоподъемников на ВАЗ 2109 с монтажным блоком старого образца (17.3722):
- 1 — Монтажный блок
- 2 — Реле зажигания
- 3 — Замок зажигания
- 4 — Моторедуктор электростеклоподъемника правой двери
- 5 — Моторедуктор электростеклоподъемника левой двери
- 6 — Переключатель электростеклоподъемника правой двери
- 7 — Переключатель электростеклоподъемника левой двери
- К7 — Реле питания электростеклоподъемников
- А — К выводу «30» генератора
- Б — К колодке жгута проводов, подключаемой к табло подсветки рычагов отопителя
- В — к табло подсветки рычагов отопителя
- Г — условная нумерация штекеров в колодке моторедуктора
Схема ЭСП ВАЗ 2110, 2111, 2112
- 1 – монтажный блок
- 2 – выключатель зажигания
- 3 – переключатель электростеклоподъемника правой передней двери
- 4 – переключатель электростеклоподъемника правой задней двери
- 5 – моторедуктор электростеклоподъемника правой передней двери
- 6 – моторедуктор электростеклоподъемника правой задней двери
- 7 – моторедуктор электростеклоподъемника левой задней двери
- 8 – моторедуктор электростеклоподъемника левой передней двери
- 9 – переключатель электростеклоподъемника левой задней двери
- 10 – переключатель электростеклоподъемника левой передней двери
- 11 – реле включения электростеклоподъемников
- А – к источникам питания
- В – к выключателю освещения приборов
- С – условная нумерация штекеров в колодках электростеклоподъемников
Реле стеклоподъёмников у этого автомобиля находится в монтажном блоке. Слева под панелью в блоке предохранителей на дополнительном разъеме.
Схема стеклоподъемника ВАЗ-2115, ВАЗ-2115
Электростеклоподъемники передних дверей на автомобили ВАЗ-2115, ВАЗ-2114 (обычно электрические стеклоподъемники устанавливаются только на передние двери).
1 – монтажный блок; 2 – переключатель электростеклоподъемника правой передней двери; 3 – моторедуктор электростеклоподъемника правой передней двери; 4 – моторедуктор электростеклоподъемника левой передней двери; 5 – переключатель электростеклоподъемника левой передней двери; 6 – выключатель зажигания; К5 – реле включения электростеклоподъемников; А — к источникам питания; В — к выключателю наружного освещения.
Схема подключения силовой кнопки ЭСП
Контакты 1-6 и 7-3 нормально замкнутые (НЗ). 1-2, 7-2 — нормально разомкнутые (НР) соответственно. Т.е 2 пары переключающих контактов. При нажатии кнопки вверх контакты 1-6 размыкаются и замыкаются 1-2 (подъем стекла). При нажатии кнопки вниз контакты 7-3 размыкаются и замыкаются 7-2 (опускание стекла).
Последовательное подключение — схема
Выход допкнопки 1 в водительской двери подаем на вход 6, а выход 7 на вход 3 основной кнопки на пассажирской двери. Разрезаем в колодке провода, соединяющие контакты 5-6 и 6-3. Минус контакта 5 идет теперь только на подсветку, а контакты 6 и 3 теперь берут выход с допкнопки 1 и 7 водительской двери. Установка параллельно приведет к закорачиванию при подъёме и опускании. Жирным выделены силовые провода.
При использовании триггерных кнопок подключение всех двигателей ЭСП выполнять только через реле. При использовании обычного доводчика реле также нужны, так как их нет в блоке доводчика на длительное нажатие и весь ток идет через кнопки и провода от них.
Параллельное подключение — схема
Провода от основной кнопки рядом с двигателем ЭСП водителя идут напрямую на 88 контакт реле и с контакта 30 сразу на двигатель, а длинные провода от дублирующей кнопки идут на контакт 85 обмотки реле, а уже реле дает подпитку мощным плюсом двигателю ЭСП пассажира. Параллельное соединение для силовых кнопок предпочтительнее, так как на основной кнопке (пассажирской) не нужно реле и тем самым исключаем лишнее щелканье реле при работе основной кнопки на двери пассажира.
Схема на любое количество кнопок и дверей
Тут параллельно можно ставить любое количество кнопок и одновременно нажимать в разных направлениях — схемотехнически короткое замыкание невозможно. В ситуации когда на основной кнопке жмем подъем, а на дублирующей опускание — просто остановится, так как на обеих силовых линиях будет одинаковый потенциал. Преимущество схемы в том, что силовая коммутация в одном месте, нет потерь в жгутах и на кнопках, минимум «протяжек» проводов — по 2 всего на канал + масса.
Доводчик стекол Pandora DWM
Схема подключения кнопки пассажирской двери последовательно через дублирующую кнопку на водительской двери. Контакты 1-6 и 7-3 всегда нормально замкнуты. При нажатии кнопки вверх контакты 1-6 размыкаются и замыкаются 1-2 (подъем стекла). При нажатии кнопки вниз контакты 7-3 размыкаются и замыкаются 7-2 (опускание стекла). 30-й контакт 5-ти контактного реле без подачи напряжения на контакты обмотки постоянно замкнут на контакт 88, что дает нам необходимый минусовой контакт (работает как переключатель). Если на обмотку подано напряжение, то 30 контакт отключается от контакта 88 и подключается к контакту 87. Контакт 86 обмотки соединяется с массой.
Установка электростеклоподъемников на ВАЗ
Выполняется процедура в такой последовательности:
- временно удаляем уплотнитель стекла, расположенный с внутренней стороны двери;
- извлекаем стекло, после чего демонтируем механизм крепления стеклоподъемника;
- монтируем устройства, которые будут работать от электрического привода;
- подсоединяем минусовую клемму к аккумуляторной батарее и проверяем работу нового стеклоподъемника;
- монтируем на место стекло и осуществляем обшивку двери.
В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.
Монтаж подъемного устройства осуществляется достаточно просто. Начинается он с отключения аккумуляторной батареи. После этого фигурной отверткой откручиваются 3 самореза, отстегиваются защелки дверной обивки и демонтируется дверной карман. С помощью тонкой отвертки поддевается ручка (фиксатор) стеклоподъемника — острие инструмента для этого вставляют в углубление между фиксатором и розеткой.
Саму ручку извлекают. На следующем этапе демонтируется ручка открывания двери автомобиля. Для этого необходимо отверткой поддеть накладку ручки и извлечь ее. Теперь отверткой отворачиваются 2 винта крепления, которые были скрыты накладкой. После этого ручка снимается без особого труда. С помощью отвертки убирается также кнопка стеклоподъемника, которая служит для блокировки двери.
Сняв 6 пистонов, убирают также облицовку, закрывающую механизм регулировки автомобильного зеркала. В результате остается легко демонтировать дверную обивку. Вооружившись гаечным ключом на 10, откручивают 2 болта, которые удерживают обоймы автостекла. Далее последовательно отворачиваются 2 гайки крепления механизма подъемника, гайки верхнего и нижнего креплений, 3 гайки, обеспечивающие фиксацию подъемного механизма.
По завершении описанного этапа наступает очередь вывести нижнюю направляющую шпильку подъемного приспособления из дверной панели. Для облегчения и упрощения подобной операции верхнюю шпильку направляющей необходимо отогнуть с помощью отвертки. Теперь весь подъемный механизм можно спокойно извлечь через образовавшийся проем в дверном каркасе.
2shemi.ru
