Схема подключения розетки для прицепа легкового автомобиля: с помощью каких. Это позволяет выполнить соединение электрических проводов с. Как правило это стандартные разъемы. Так для подключения легкового прицепа используются чаще всего 7 контактные разъемы.
Схема подключения розетки прицепа легкового автомобиля. Он подключается к проводке автомобиля, что позволяет водителю. Схема подключения прицепа Ремонт и обслуживание легковых прицепов, автовозов, регулировка тормозов, подключение фаркопа. Схема и распиновка розетки для подключения курганских легковых прицепов к автомобилю. При самостоятельном подключении проводки фаркопа. разъема прицепа легкового автомобиля, что. от схемы подключения розетки фаркопа. Соединительная фишка фаркопа. Используется для соединения электрики автомобиля с электрикой прицепа (трейлера) на сигнальные огни и другие. Так для подключения легкового прицепа используются чаще всего 7 и 13. Подключение проводки розетки фаркопа прицепа к электрической схеме. Электрическая схема подключения прицепа. Автомобиль распайка розетки фаркопа автомобиля. Прицеп распайка. 2) Сложный, но правильный вариант: Полностью протягивать проводку уже под европу. Легковой прицеп. Смотрите схему подключения легкового прицепа к автомобилю. через это окошко вы сможете контролировать присоединение проводов прицепа.
deleted]][[/deleted]]
- Семиконтактные – подходят для большинства легковых прицепов;
- Тринадцатиконтактные – чаще всего используются для подключения домов на колёсах (жилых прицепов, дач-прицепов и т.
д). Как буксировать туристический прицеп, Plus 5 Essentials Equipment
Первый владелец туристического прицепа? Давайте рассмотрим несколько полезных советов и обсудим, какое оборудование вам понадобится для безопасной и успешной буксировки.
Подробнее >Подробнее >
4 секрета надежного резервного копирования трейлера
4 секрета надежного резервного копирования трейлера
Резервное копирование трейлера — это сложно! В этом блоге мы поделимся четырьмя секретами того, как сделать резервную копию трейлера как профессионал. Наша цель — изменить ваше представление о резервном копировании, чтобы вы чувствовали себя спокойно и уверенно.
Подробнее >
Представляем антиблокировочную тормозную систему Lippert
Представляем антиблокировочную тормозную систему Lippert
Независимо от того, едете ли вы по скользкой дороге или в прекрасный день, антиблокировочная система Lippert ABS (антиблокировочная тормозная система) является новаторской.
продукт, который обеспечивает безопасность вас и вашей семьи в дороге.Подробнее >
- Расположение контактов
- Стол
- [[#convert_markup]]
This comment is currently being rendered in creole. Editing the comment will cause it to be rendered in markdown.
[[/convert_markup]]Cancel
This comment is currently being rendered in creole. Editing the comment will cause it to be rendered in markdown.
Как выбрать розетку для фаркопа?
Прицепы для легковых автомобилей оснащаются всеми необходимыми огнями – это поворотники, задний ход, тормозные огни и габариты. В некоторых моделях присутствует подсветка госномера. Для подключения прицепов к электросети автомобиля используются специальные розетки.
Через них подаётся питание на все бортовые огни. А так как отдельные прицепы нуждаются в постоянном питании и оснащаются задними противотуманными фарами, то количество электрических соединений увеличивается.
Виды розеток для фаркопов
Возникает справедливый вопрос – как правильно выбрать розетку для фаркопа? В продаже представлены два вида розеток:
д).Разберёмся в их конструкции и назначении контактов.

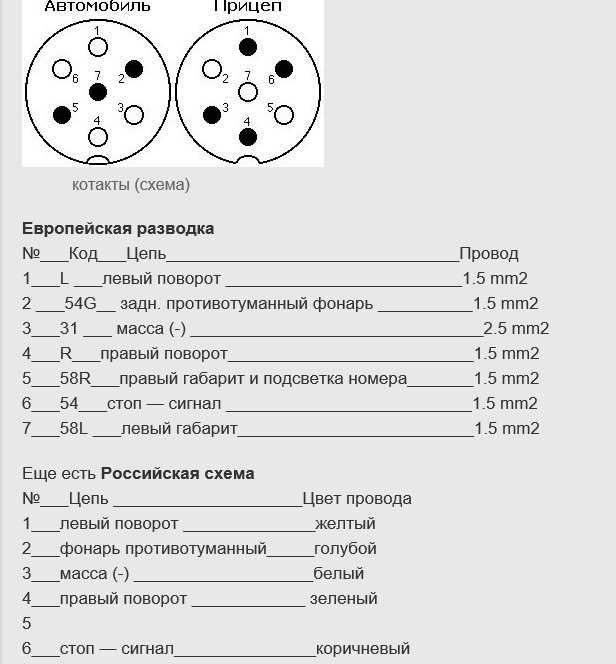

Розетка фаркопа 7-ми контактная предназначена для подключения прицепов, не требующих постоянного питания. Здесь всего семь контактов – два из них отвечают за поворотные огни, два – за габаритные огни, один за тормозные огни, ещё один контакт – это масса, а самый последний используется для подключения задних противотуманных фар или подачи питания при включенном зажигании. Ознакомиться с распиновкой розетки поможет иллюстрация.
13-контактная розетка фаркопа включает 13 контактов – два под поворотные огни, два под габариты, по одному под тормозные огни и фонарь заднего хода, один под противотуманные фары. Ещё один контакт – это минус для всех вышеуказанных цепей. В розетке присутствуют и дополнительные контакты – 12 Вольт при активном зажигании, 12 Вольт постоянного включения, два минуса под 12-вольтовые контакты, а также резервный контакт.
Розетки на 13 контактов позволяют подключить огни всех типов.
Также здесь есть два контакта для постоянной подачи 12 Вольт – чаще всего они используются в «домах на колёсах» для зарядки резервных аккумуляторов, питания бытовой техники, освещения прицепов и многих других нужд. Аналогичные розетки могут применяться для подключения лодочных прицепов.
Способы подключения
Различают два способа подключения розеток для фаркопов к бортовой сети автомобиля. Первый способ – стандартный. Он не вызывает особых сложностей, так как задействует уже готовые цепи для подключения розетки фаркопа. Покупаем розетку, подключаем и пользуемся – никаких проблем и возни с бортовой электрикой.
Универсальный способ подразумевает работу с бортовой электросетью. Автолюбителю необходимо выполнить подключение к задним огням – параллельно со всей требуемой светотехникой. В некоторых автомобилях этот способ не сработает – электроника определит параллельное подключение как нештатное возрастание нагрузки (снижается сопротивление) и бортовой компьютер выдаст ошибку.
В этом случае приобретается блок согласования, подключаемый к цифровой шине авто. К нему, в свою очередь, подключается розетка фаркопа.
Универсальный способ с параллельным подключением подойдёт для автомобилей, лишённых «умной» бортовой электроники. Что касается второго варианта, то он ориентирован на авто с бортовыми компьютерами – это самый правильный способ подключения.
Электропроводка для автомобилей и прицепов | КУРТ
Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
Переключить навигацию
Магазин по отделам
Меню
Аккаунт
Поиск
Поиск
Проводка «автомобиль-прицеп» позволяет оснастить буксировочную установку стандартными разъемами для подключения прицепа.
Мы предлагаем вилки, розетки, адаптеры, преобразователи, удлинители и многое другое в различных стандартных форматах, включая 4-контактные, 5-контактные, 6-контактные и 7-контактные.
Пункты 1-12 из 146
Сортировать по Позиция наименование товара Артикул Цена Установить нисходящее направление
Показать
12 24 36
на страницу
A Надежное электрическое соединение прицепа
Надежное электрическое соединение с прицепом необходимо для безопасной и успешной буксировки. Вот почему мы предлагаем комплексную линию электропроводки для автомобилей и прицепов. Независимо от того, настраиваете ли вы свой автомобиль для буксировки в первый раз или вам просто нужно заменить поврежденные компоненты, мы предложим правильное решение, которое вернет вас к приключениям.
Наши специальные жгуты проводов или «Т-образные соединители» являются опцией для конкретного автомобиля и идеальным решением для оснащения вашего автомобиля буксировщиком. Эти жгуты поставляются со штекерами для конкретных автомобилей, которые подходят к разъемам OEM на вашем автомобиле, легко подключаются к электрической системе и обеспечивают стандартную розетку. Каждая специальная подвеска изготавливается специально для определенного года, марки и модели.
Мы также предлагаем варианты проводки с прицепом для сращивания, независимо от того, нужно ли вам установить новую или заменить старую. Выберите вилку со стороны прицепа или розетку со стороны автомобиля. Также приобретайте наши адаптеры, чтобы убедиться, что ваша новая электропроводка полностью протестирована на будущее.
Похожие блоги
продукт, который обеспечивает безопасность вас и вашей семьи в дороге.Магазин по
Варианты покупок
Применение электрических компонентов
Тип электрических компонентов
Цена
Международный стандарт для 7-контактных разъемов для прицепов
Вы здесь
Приблиз. 1980
Текущая версия ИСО 1724:2003
Объем 7-контактные разъемы для прицепа 12 В
Регион Worldwide
Стандарт ISO 1724 для разъемов для прицепов был разработан в конце 70-х годов для создания стандарта электрического соединения между тягачом и прицепом. Первая версия стандарта датируется 1980 годом. Последняя редакция — 2003 года.
Ее цель — передать функции освещения таким образом, чтобы освещение прицепа соответствовало освещению автомобиля.
Два типа 7-контактных разъемов 12 В
Стандарт имеет дополнение «Тип N» для «нормального». Существует также «Тип S» для 7-контактных разъемов прицепа 12 В, который определен в стандарте ISO 3732. «S» означает «дополнительный», поскольку разъемы типа S передают дополнительные функции, например, постоянный плюс для каравана. Для лучшей узнаваемости «обычная» система имеет черный корпус, а корпус дополнительной системы — белый. Благодаря другому расположению контактов в разъемах пользователь не может случайно воткнуть обычную вилку в дополнительную розетку и наоборот.
Применение стандарта ISO 1724, тип N
Разъемы согласно стандарту ISO 1724 могут использоваться только для простых прицепов, поскольку 7 контактов могут передавать только самые основные функции освещения. Это не распространяется на фонарь заднего хода, поэтому, если фонарь заднего хода обязателен, водитель должен использовать либо второй 7-контактный разъем (ISO 3732), либо 13-контактный разъем (ISO 11446).
То же самое относится и к буксировке каравана, поскольку ISO 1724 не может обеспечить стабильный плюс.
Область применения стандарта ISO 1724, тип N
Стандарт ISO 1724 определяет размеры, испытания и требования к расположению контактов для 7-контактных разъемов типа 12 N для электрического соединения буксирующих и буксируемых транспортных средств с номинальным напряжением питания 12 В. , что обеспечивает взаимозаменяемость.
Автомобиль с прицепом и мигающим указателем поворота| Контактный номер | Назначение | Площадь поперечного сечения | Core insulation color | Designation according to DIN 72552 |
|---|---|---|---|---|
| 1 | Left-hand direction indicator light | 1,5 mm² | yellow | L |
| 2 | Rear fog light | 1,5 мм² | Blue | 54G |
| 3 | . 0137 | 1,5 mm² | green | R |
| 5 | Right-hand rear, marker, position light and license plate lamp | 1,5 mm² | brown | 58R |
| 6 | Тормозные светильники | 1,5 мм² | Красный | 54 |
| 7 | Левая задница, маркер, позиционный светильник и получение поэтапного значения | 1,5 мм-задница, маркер, позиционный светильник и получение поэтапного таблица | 1,5 мм MAND, маркер, позиционный светильник и полученное знака | 1,5 мм MAND, маркер, позиционный светильник и знаменательное плите.0219 |
