Распиновка штекера прицепа: Распиновка розетки фаркопа, схема подключения розетки прицепа

Схема Подключения Прицепа — tokzamer.ru

Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства. Все современные прицепы в обязательном порядке оснащаются световым электрооборудованием, дублирующим сигналы световых приборов автомобиля, который буксирует прицеп.

Типы соединительных разъемов

Читайте также: Методика проведения измерения сопротивления изоляции

Как избежать ошибок при подключении распиновки на 7 пин

Для синхронизации сигналов обоих транспортных средств существует универсальная схема подключения прицепа и распиновки розетки фаркопа. Avto S.

Но в том случае, если на прицепе установлен старый образец штекера, то его необходимо подключать к новому евроразъему при помощи проводника. Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства.

Выполняйте крепление кронштейнами, если это необходимо для навешивания дополнительной розетки. Любая ошибка, допущенная при неправильном подключении, грозит даже коротким замыканием и выводом из строя всего электрооборудования. Схема подключения фаркопа 7 контактов поможет на автомобиле выполнить подключение розетки.

Но если перед вами американский автомобиль, будьте так любезны разбираться с контактным разъемом. Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе — против.

Стандартная схема розетки прицепа легкового автомобиля — первый вариант Подключение проводов фаркопа по стандартной схеме осуществляется на автомобилях, не оборудованных электронной схемой управления. Они не должны выступать как основа для вашего собственного подключения.

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Еще важно знать 5 нюансов о подключении: Рисунок 4. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. У каждого разъема и штекера есть своя функция. Подключение блока согласования фаркопа производится своими руками. В итоге получаем нечто подобное, как показано на изображении ниже.

Гаечные ключи и отвертки. Предварительно стоит ознакомиться с расположением и внешним видом подключаемых разъемов. Читайте, как сделать экспедиционник своими руками. В автомобилях, имеющих заводской разъем, схема распиновки приведена в инструкции по эксплуатации.

Виды разъемов и схемы подключения

После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги. Контакты соединяются при помощи схемы распиновки.

Разъем pin традиционно используется в прицепах-дачах кемперах , в которых требуется дополнительное питание для освещения и других потребителей. Как только в этой области начнется большее потребление тока — это будет воспринято системой как ошибка.

При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Стоп-сигналы коричневый. В магазинах можно найти широкий выбор продукции.

Альтернативный вариант подключения Следующим способом подключить ТСУ является внесение изменений в электросистему машины. Нарушение этого требования и отклонение от стандартной схемы монтажа могут вызвать выход осветительных приборов из строя, нагрев проводов, перегорание предохранителей и возгорание проводки. Иначе можно купить нечто непонятное, что придется обратно сдавать и покупать нормальный коннектор.

Читайте дополнительно: Сметный расчет электромонтажных работ

Как подключить прицеп к легковому автомобилю: система семи контактов

Электрика очень важная составляющая автомобиля. А вот ситуация с европейскими автомобилями.

Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом. И не важно, подключаетесь вы к американскому авто, к евро машине или продукту отечественного производства. Если такая распиновка отсутствует, каждому автовладельцу придется определять принадлежность тех или иных контактов самостоятельно.

Avto S. Если рядом с вашим сцепным устройством она отсутствует, необходимо купить: крепежную пластину; крепежные элементы; жгут проводов.

Схема Подключения Прицепа Распиновка — tokzamer.ru

Но теперь понимают, задумка бессмысленная. После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги.

Виды разъемов и схемы подключения

Читайте дополнительно: Как поменять электрощиток в квартире

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Для обеспечения надежности соединения необходимо приобрести специальные клеммы, изоленту и термоусадочную трубку.

Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки. Подключение прицепа к машине это не просто соединение двух штекеров.

Качество материалов и сборки очень хорошее. Олег

Термоусадка и изолента. На некоторых моделях прицепов стоят замковые устройства со стабилизатором, где шар обжимают пластиковые фрикционы или сам прицеп сделан из материалов, которые не проводят электричество и такое решение не удобно для производителей. Помните, только официальные документы и инструкции производителя.

В России чаще всего применяют европейскую распиновку. На электронные блоки также устанавливают специальный переходник. Блоки выбирают исходя из того, какой у вас автоприцеп и марка автомобиля, а также каким тягово-сцепных устройством оснащена машина.

Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов. Важные сведения Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ. Цены очень низкие. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа согласно распиновке, указанной в руководстве пользователя.

При соединении фаркопа, автоприцепа и машины требуется быть предельно внимательным. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

Написать отзыв

Она нужна для предохранения от различных внешних воздействий. Переходник с 7 на 13 пин Распиновка 13 пиновой розетки Данным разъемом оснащаются практически все современные импортные автомобили если конструкцией предусмотрена его установка.

На некоторых моделях прицепов стоят замковые устройства со стабилизатором, где шар обжимают пластиковые фрикционы или сам прицеп сделан из материалов, которые не проводят электричество и такое решение не удобно для производителей. На крышу машины вроде ВАЗ помещать их неудобно и небезопасно. Вариант 2 Если же вы являетесь владельцем современной иномарки, то, скорее всего в ней установлена непростая электронная начинка, которая не позволит подключить прицеп первым методом.

Советы и рекомендации Простая схема подключения розетки 7 пин предполагает, что нужно определить трассировку проводов. Штатное подключение У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. Приобретать можно людям с отечественными, а также китайскими автомобилями.

Параллельно следует заготовить соединительные колодки лучшими будут вариан6ты с гнездами для предохранителей. В этом случае распиновку делают универсальным способом. Но теперь понимают, задумка бессмысленная.

Описание Фаркоп 13 pin

Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров. Этот прибор подключают к штатной электрике автомобиля, и он становится своего рода посредником, позволяющим беспрепятственно передавать сигнал на световые элементы прицепа. Помните, что работы по подключению и монтажу осуществляются только при условии отключения питания от аккумулятора транспортного средства. А чтобы ее не ломать, можно обратиться к хорошим специалистам.

Если будет выявлено большое потребление тока, контроллер уведомит об ошибке. Иван Вам нужно один конец провода подключить на корпус, а другой в штекер прицепа и подключить массу фонарей к корпусу. Обычно на прицепах без тормозной системы заднего хода нет. Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.

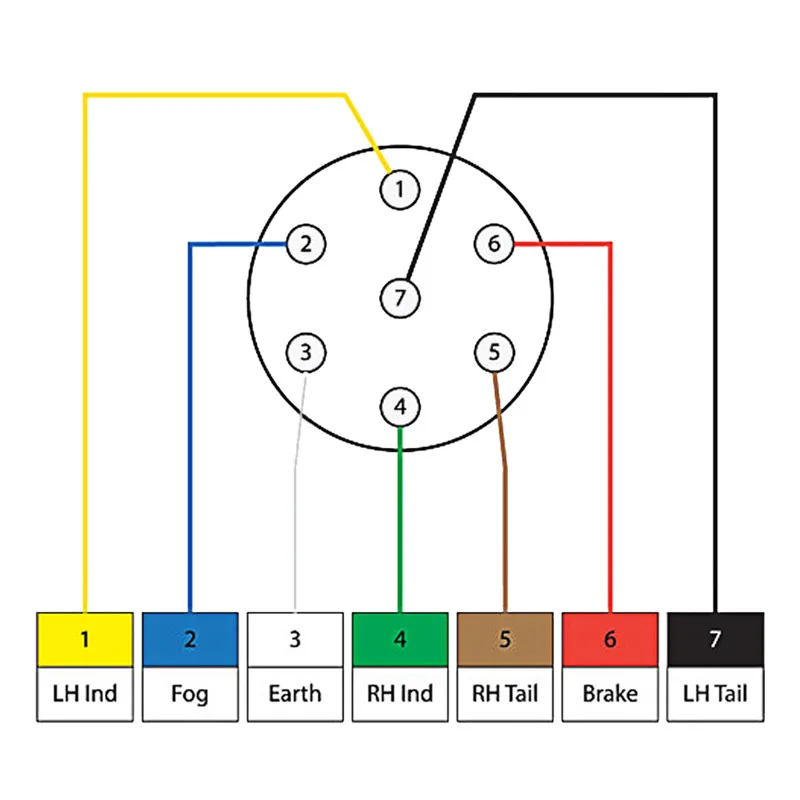

Распиновка 7 пиновой розетки

Габаритные огни правого борта На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Есть решение — усилитель радиосигнала. Возможно у Вас габариты прицепа на одном проводе, в этом случае нужно смотреть схему подключения, которая указана выше. Клеммы, которые будут соединяться с проводами. В некоторых случаях количество контактов у них отличается.

Как проверить фары прицепа с помощью мультиметра

Фары — это компоненты вашего прицепа, которые вы не воспринимаете как должное. Они определяют безопасность как вас, так и других участников дорожного движения, поэтому существуют законы , которые налагают штрафы за плохое освещение .

Тем не менее, никто не может предотвратить воздействие на свет различных погодных условий, атмосфер и ландшафтов, которые приводят к его неисправностям. Вы не хотите попасть в пробку с неработающими тормозами, указателями поворота, стоп-сигналами и другими огнями прицепа. Как избежать этой ситуации?

В этой статье представлена ​​ информация о диагностике фонарей прицепа , в том числе о том, как можно просто использовать мультиметр для выявления проблем. Давайте приступим.

Диагностика проблемы с фарами прицепа

Существует два способа диагностики источника проблемы с фарами прицепа. Они бывают простыми или сложными, в зависимости от метода, который вы в конечном итоге используете. Два метода включают

• Проверка на перегоревшие фары
• Обход штекерных разъемов системы электропроводки/прицепа.

Конечно, прежде чем копаться в свечах прицепа, проще всего проверить перегоревшую фару. Вы просто меняете лампочки на новые и смотрите, загораются ли они. Если новые лампы не работают, вы переходите к следующему этапу диагностики.

Обход буксировочной проводки важен для определения того, связана ли проблема с разъемом/вилками прицепа или это простая проблема с подключением к световым проводам. Вы отсоединяете разъем, соединяющий буксир и прицеп, затем подключаете провода освещения непосредственно к проводам буксирующего автомобиля и смотрите, работают ли они.

Если свет не работает, значит, проблема может быть в проводах. Это видео помогает нарисовать более четкую картину.

С другой стороны, если фары работают, проблема может быть связана с вашим разъемом или вилкой прицепа, и вам необходимо провести дополнительное тестирование. Для этого вам понадобятся следующие инструменты.

• Мультиметр A
• Контрольный фонарь A

Как проверить фонари прицепа с помощью мультиметра

разъем или проблема с разъемами прицепа.

У них разные процедуры, и вам следует обратить на них пристальное внимание.

Ваша система электропроводки прицепа включает в себя подключение штыревых разъемов прицепа к гнездовым разъемам. Эти разъемы и контакты варьируются от 4-контактных до 7-контактных, и то, как вы запускаете тесты, зависит от того, сколько каналов имеют эти разъемы.

Источник: Википедия

Следующие шаги будут в контексте 4-контактных разъемов. Вы можете обратиться к нашему разделу часто задаваемых вопросов, чтобы узнать, как проверить 7-контактные разъемы.

Проверка разъемов

Проверка разъемов включает проверку заземления и проблем с контактами и отверстиями разъема.

В случае 4-контактного соединения гнездовой разъем поставляется с тремя положительными отверстиями и одним отрицательным контактом меньшего размера. Чтобы проверить наличие проблем с заземлением, вы устанавливаете мультиметр в Ом и ищете проблему с отрицательным контактом разъема.

Источник: eTrailer

Поместите черный щуп мультиметра на этот отрицательный контакт и проверьте наличие проблем, заземлив положительный контакт щупа на металлической поверхности. Вы ищете показания 0,3 Ом.

Если это работает нормально, вы переходите к осмотру отверстий положительного разъема.

Чтобы проверить отверстия разъема, поместите черный щуп на отрицательный контакт и вставьте красный щуп в другие положительные отверстия. Делая это для каждого отдельного отверстия, вы проверяете показание 3 Ом. Вот видео, которое показывает, что именно нужно делать.

Как только вы подтвердите, что они работают, вы переходите к розеткам прицепа.

Проверка разъемов прицепа

При проверке разъемов прицепа необходимо проверить отверстие заземления относительно положительных контактов. Вы помещаете черный щуп в отрицательное отверстие и помещаете красный щуп на другие положительные контакты, чтобы проверить подключение разных источников света.

Во время этого вы ищете значение напряжения 12 или значение, соответствующее напряжению вашей батареи. Например, если напряжение вашей батареи равно 20, вы увидите напряжение 20 на разъемах прицепа, если они работают правильно. Если одно из этих отверстий или штифтов не дает точных показаний, проблема в нем.

Проверка с помощью контрольных ламп

В качестве альтернативы можно использовать контрольные лампы для проверки фонарей прицепа и проверки их работы.

Вместо того, чтобы проверять показания мультиметра, вы можете увидеть, загорается ли контрольная лампа, когда вы размещаете отрицательный и положительный щупы на соответствующих штырях и отверстиях разъема.

Контрольная лампа мигает при подключении к штырю и отверстию указателей поворота и горит постоянно при подключении к другим фонарям прицепа. Тем не менее, мультиметр позволяет провести более точную проверку.

Часто задаваемые вопросы

Как проверить 7-контактный штекер прицепа с помощью мультиметра?

Чтобы проверить 7-контактную вилку прицепа, поместите один щуп мультиметра на контакт заземления, расположенный внизу слева, а другой щуп — на любой из других контактов, чтобы проверить различные фонари прицепа. На этой диаграмме показана взаимосвязь между выводами и индикаторами.

Как проверить четырехконтактную вилку прицепа с помощью мультиметра?

Чтобы проверить четырехштыревую вилку прицепа, вы устанавливаете мультиметр на напряжение постоянного тока, устанавливаете черный щуп на нижнюю нейтральную вилку и используете красный щуп на других вилках для проверки различных источников света.

Как диагностировать фары прицепа?

Для диагностики фонарей прицепа необходимо проверить наличие перегоревших ламп или обойти систему проводки прицепа и подключить фонари прицепа непосредственно к тягачу. Если ничего из этого не работает, возможно, проблема связана с вилками и разъемами вашего прицепа.

Как проверить мощность фонарей прицепа?

Чтобы проверить питание фонарей прицепа, установите мультиметр на постоянное напряжение и с помощью щупов проверьте соединения на разъеме фонарей прицепа. Если вы используете 12-вольтовую батарею, мультиметр показывает около 12 вольт на вилке.

Заключение

Какими бы сложными они ни казались, проверка фонарей вашего прицепа — это простой процесс, если вы уделите должное внимание шагам, упомянутым выше. Вы просто делаете правильную диагностику лампочек прицепа, прежде чем погрузиться в более сложные процедуры.

Помните, что схемы и соединения ламп различаются в зависимости от количества каналов в вашей системе электропроводки.

Распространенные неисправности проводки прицепа | REDARC Electronics

Прокачай тормоза! Сейчас весна, и это означает одно… Время гастролей!

Если вы чем-то похожи на нас в REDARC, вам не терпится вытащить караван или кемпер из спящего режима и отправиться куда-нибудь, чтобы приятно провести время с друзьями и семьей.

Но прежде чем отправиться в эпическое путешествие, вы можете выполнить несколько простых и быстрых проверок проводки прицепа, чтобы убедиться, что вы не столкнетесь с икотой на черном верхе. Всегда находите время, чтобы просмотреть наши REDARC направляет проводку , прежде чем вносить какие-либо кардинальные изменения.



5 частых проблем с проводкой прицепа



Коррозия более полугода. Мы понимаем, что это нормально, но надежный штекер прицепа, который оживляет зверя, может быть подвержен коррозии из-за погодных условий во время простоя. На штырьках внутри вилки может быть грязь и черт знает что внутри, возможно, даже пауки, так что стоит освежить эти штырьки разъема!

Спуститесь в местный магазин автоаксессуаров, возьмите баллончик WD-40 и приступайте к взрыву пробки, это удалит все, что может добавить сопротивления соединению прицепа. Убедитесь, что вы делаете то же самое с вилкой и розеткой прицепа на тягаче, просто чтобы быть уверенным. Как только все это смоется, подключите и отключите штекер 3-4 раза, чтобы еще больше улучшить соединение.

Выполнение этой простой очистки гарантирует, что прицеп не потеряет соединение во время движения, это особенно важно, поскольку разъем прицепа также подает питание на тормоза прицепа, и вы не хотите их потерять! Пока вы проверяете вилку прицепа, возьмите небольшую отвертку с плоской головкой и убедитесь, что контакты не согнуты с места и не защемлены ни на одной из вилок. Если они осторожно согните их обратно на место.

Если контакты выглядят проржавевшими, имеют зеленую медную коррозию или согнуты и не подлежат ремонту, просто замените вилку. Вилки для прицепов дешевы и очень легко заменяются, все, что вам нужно, это отвертка и способность помнить, куда шли провода. Это проводка трейлера 101, и вам нужно знать ее каждый раз, когда вы отправляетесь в путь.



Поврежденная проводка



Спросите любого автоэлектрика, очень распространенная неисправность проводки прицепа обычно возникает из-за того, что домашний питомец думает, что это игрушка для жевания! Любой разрыв жгута проводов может привести к короткому замыканию на землю, что нехорошо. Поврежденные провода также могут быть вызваны камнями и чем-либо еще, с чем вы можете столкнуться на дороге, особенно если вы занимаетесь экстремальной ездой по бездорожью.

Наилучшей профилактикой такого рода повреждений является очистка электропроводки прицепа от ОКР. Убедитесь, что провода под прицепом проложены через качественный кабелепровод и закреплены лучше, чем в Alcatraz, нигде не висят провода! Также очень важно никогда не использовать замки для соединения проводов! Просто не делайте этого, они не предназначены для такого типа приложений и вызовут проблемы в дороге.





Неуравновешенное торможение



Существует два способа прокладки тормозной проводки прицепа: правильный и неправильный. Неравномерное торможение происходит, когда длина провода между каждым из магнитных соединений добавляет сопротивление и, следовательно, создает разницу в эффективности торможения на каждом колесе. Это часто заставляет трейлер чувствовать, что он скручивается, когда вы тормозите.



Проводка электрического тормоза: электрическая схема прицепа



Контроллер тормоза имеет только один выходной провод. Если этот провод проходит к одному колесу, затем к другому, затем к другому и еще к одному, как показано выше, это создает ощущение скручивания при торможении. Если ваш прицеп подключен, как указано выше, вы заметите, что одно колесо или одна сторона сильно нагреваются, а другие колеса остаются очень холодными. Это связано с тем, что горячие колеса буквально выполняют все торможение, и это приведет к чрезмерному износу этих тормозов.

Все наши руководства по проводке контроллера тормозов Tow Pro доступны в Интернете, поэтому перед поездкой обязательно внимательно изучите их. Длина провода от одиночного выходного провода тормозного контроллера до каждого магнита должна быть одинаковой для достижения наилучшего баланса торможения; это обеспечивает торможение каждого колеса с одинаковой мощностью и равномерное торможение прицепа.



Заземление



Рекомендуется проверить провод заземления в вилке прицепа. Большинство вилок для прицепов подключаются к очень простым прицепам, после установки тормозного контроллера провод питания тормоза модернизируется, но заземление остается стандартным. Заземляющий кабель так же важен, как и положительный, думайте о нем как о круге; положительный кабель подает питание, кабель заземления замыкает цепь. Если у вас плохое заземление в какой-либо цепи, вы можете получить забавные вещи, такие как световые индикаторы или другие цепи, активирующиеся при нажатии на тормоз. Это вызвано плохим заземлением в тормозной цепи, поэтому питание заземляется через другие цепи прицепа. Модернизируйте кабель заземления через вилку прицепа и сделайте хорошее заземление шасси, где кабель имеет хорошее соединение металл к металлу, затем загерметизируйте соединение аэрозольным герметиком.



Плохое соединение



Соединение и качество решают все в электронике, особенно когда речь идет о безопасности вас и вашей семьи. Вот почему мы разработали линейку контроллеров тормозов для электрических прицепов Tow-Pro с анализом цепей для обнаружения и индикации любых неисправностей тормозов прицепа и/или проводки (вы также должны ознакомиться с нашей схемой , как подключить свой буксировочный трос). -pro Elite .)

Вы не хотите ошибиться в проводке или установке при установке тормозного контроллера; в конце концов, безопасность имеет первостепенное значение, когда речь идет о ваших тормозах — это не то, с чем вы хотите возиться. Вот почему мы рекомендуем 9 Комплект автоматического выключателя 0003

, в котором есть все оборудование, необходимое вашему установщику для надлежащего подключения Tow-Pro Elite.

Для обеспечения оптимальной производительности и работы вашего контроллера электрического тормоза комплект автоматического выключателя соответствует нашим строгим стандартам. Кроме того, стоит отметить 5 распространенных ошибок при установке контроллера тормозов , которые вы можете устранить с помощью установщика.
