Разболтовка дисков это: Разболтовка колесных дисков: инструкция и таблица совместимости

Содержание

что это, как её узнать и таблицы совместимости

Один из основных параметров колёсных дисков – это количество крепёжных отверстий и их расположение относительно оси колеса. Англоязычный термин PCD, в отечественном автосленге именуемый разболтовкой, содержит информацию о числе шпилек или болтов, а также диаметре окружности, в которую вписаны их центры.

Например, типичный размер для автомобилей ВАЗ будет обозначаться как PCD 4х98.

5 основных размеров дисков

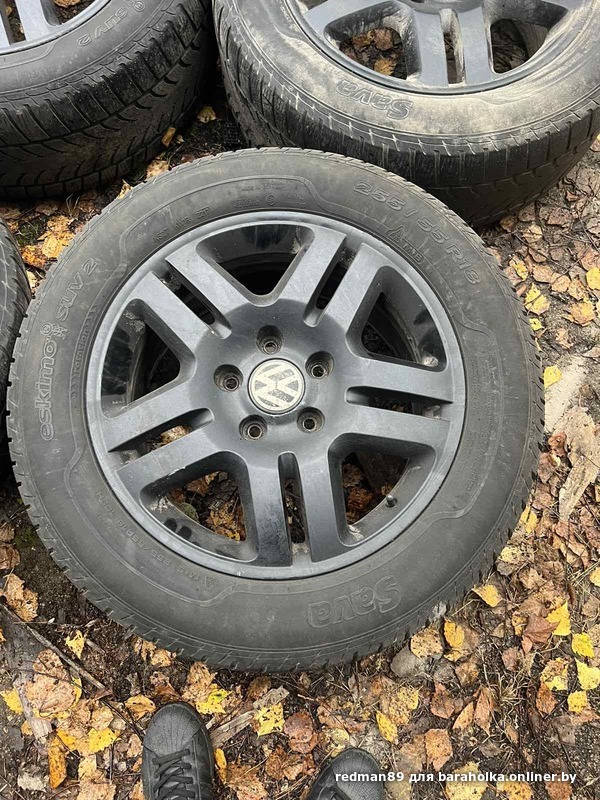

Чаще всего встречаются диски, если не считать пришедший от старых моделей FIAT и некоторых других машин, вазовский PCD 4х98, на 4 и 5 болтов (шпилек).

Статья  по теме: Шипы или Липучка: какие шины лучше использовать зимой

Самые популярные разболтовки:

  • 4×100;
  • 4×108;
  • 5×100;
  • 5×108;
  • 5×112.

Хотя трудно судить о реальной распространённости конкретных размеров, существует и много других, используемых на достаточно известных массовых автомобилях.

Естественно, размером разболтовки параметры диска не ограничиваются.

Существуют другие, не менее важные:

  • диаметр центрального отверстия;
  • ширина;
  • вылет;
  • параметры закраин диска и многое другое.

Как самостоятельно измерить разболтовку диска

На самом деле, необходимость в измерительных процедурах возникает редко. Нужный параметр легко узнать из характеристик конкретной машины, а для любого диска он указан на маркировке изделия.

Но обозначение бывшей в употреблении детали могло быть уничтожено, поэтому определять разболтовку придётся с помощью линейки.

Измерять следует с максимально возможной точностью. Очень трудно, например, отличить диск 4×98 от 4×100. Часто бывает, что машины ВАЗ ездят с увеличенным PCD дисков, что неправильно и очень опасно.

Даже если колесо отцентрировано более-менее нормально и не бьёт на ходу, отсутствие полного прилегания фасок болтов крепления к гнёздам диска вызывает большие напряжения в металле, износ отверстий, усталостные явления в колёсных болтах и большую вероятность потерять колесо при езде.

Существуют два способа измерения – для чётного количества шпилек и универсальный.

При чётном числе достаточно наметить центры отверстий с максимально возможной точностью и определить расстояние между этими центрами для диаметрально противоположных болтов.

Придётся использовать штангенциркуль, обычная линейка даст слишком большую погрешность. Например, на диске надо взять размер между краями отверстий, у одного изнутри, у другого снаружи. Поскольку диаметры гнёзд под болты выполнены с высокой точностью, то это и будет искомым PCD.

Формула для расчета и таблицы совместимости

При нечётном количестве отверстий одним измерением обойтись не получится.  В таком случае надо измерить расстояние между осями двух рядом расположенных болтов, после чего применить для вычислений простые формулы.

Допустим, расстояние равно какому-то числу X. Тогда, в зависимости от количества числа болтов от 3 до 5 используются следующий формулы:

  • 3 болта. PCD=1,155*X
  • 4 болта. PCD=1,414*X
  • 5 болтов. PCD=1,701*X

Формулы получены в результате простых геометрических манипуляций, каждый может лично проверить и получить более точные коэффициенты.

Читайте также: Чем и как приклеить молдинг на дверь автомобиля

В качестве примерной справочной информации можно использовать таблицу совместимости моделей автомобилей по признаку одинакового PCD.

Как уже упоминалось выше, это никак не может означать полную взаимозаменяемость дисков, так как все прочие их параметры редко когда совпадают.

Размер дисков по PCDСамые распространённые автомобили, где он применяется
4×98Alfa Romeo 33, 155, 164,  FIAT 124, 126, Brava, Cinquecento, Croma, Multipla, Palio, Panda, Punto, Seicento, Tempra, Tipo, Uno, Lancia Delta, Lada
4×100Старые модели Audi, Mini, BMW 3, Daewoo Espero, Lanos, Nexia, Daihatsu Charade, Cuore, Grand Move, Honda CRX, Civic, Accord, Integra, Jazz, Kia Spectra / Sephia, Mazda 121, 323, MX5, Mitsubishi Carisma, Colt, Lancer, Nissan Micra, Sunny, Opel Ascona, Astra, Calibra, Corsa, Kadett, Vectra, Zafira, Renault Clio, Espace, Kangoo, Megane, Twingo, Seat Ibiza, Toledo, Skoda Felicia, Suzuki Baleno,  Toyota Corolla, Yaris, Volkswagen Golf, Jetta, Passat, Polo, Volvo 440
4×108Audi 80, 100, Citroen BX, ZX, Berlingo, Visa, Xantia, Xsara, Ford Escort, Fiesta, Ka, Mondeo, Peugeot 106, 205, 206, 306, 307, 405, 406, Partner, Saab 900, 9000, Volvo 850
4×114,3Daewoo Matiz, Honda Civic VTEC, Accord, Prelude, Hyundai Accent, Sonata, Mitsubishi Carisma, Colt, Galant, Lancer, Space Wagon, Nissan Almera, Primera, Suzuki Alto, Swift, Volvo S40, V40
5×100Audi A3, TT, Skoda Octavia, Subaru Forester, Impreza, Legacy, Outback, Toyota Avensis, Carina, Celica, Volkswagen New Beetle
5×108Citroen XM, Jumper, Ferrari, Ford Focus, Mondeo, Volvo 740, 760, 780
5×112Audi 100 CS, Quattro, Audi A4, S2, S4, A6, A8, Ford Galaxy, Mercedes Benz 280SL, 600SL, SLK, A, Vito, Volkswagen T1, T4
5×114,3Американские автомобили, Daihatsu Terios, Honda Odysee, CRV, Lexus, старые модели Mazda, Toyota RAV4
5×115Американские автомобили
5×120Range Rover, Rolls Royce
5×139,7Lada 4×4, Chevrolet Niva, УАЗ

Следует иметь в виду, что диски, которыми комплектовались автомобили, могли сильно отличаться в зависимости от конкретной модификации модели и заказанной комплектации.

Разболтовка колесных дисков

Автовладельцы путем замены оригинальных частей на более эффективные стремятся сделать свое транспортное средство лучше. Такой процесс называется тюнингом. Конечно же, не обходят стороной и колесные диски, которые играют не последнюю роль во внешнем облике автомобиля.

Колеса, имеющие больший размер, выглядят намного эффектнее. Но в этом случае важно понимать, что любой тюнинг не должен негативно отражаться на работе авто. Необходимо выбирать те запчасти, которые подходят по характеристикам именно этому транспортному средству и гарантируют его безопасность. Поэтому стоит обеспечить эти требования, а потом думать о привлекательном внешнем виде.

Если в ваших планах установить на автомобиль «литье», либо заменить сезонные колеса, то стоит обратить внимание на разболтовку колесных дисков.

Содержание

Разболтовка колесных дисков – что это?

Кажется, что все очень просто: снял старые диски и на их место прикрутил новые, после чего с полным наслаждением любуешься своим автомобилем. На самом деле колесные диски необходимо уметь подбирать правильно, ведь они проходят специальную маркировку.

Разболтовка колесных дисков, которая также обозначается аббревиатурой PCD, — это специальное для данных колес количество крепежей и отверстий с определенным диаметром под каждый болт. Большинство автовладельцев не обращают на это внимание при выборе новых колес, именно поэтому позже возникают определенные трудности.

Если руководствоваться параметрами разболтовки, то в дальнейшем проблем с установкой можно избежать. При разболтовке очень трудно определить на глаз диаметр отверстий, в отличие от количества самих болтов, которые можно просто пересчитать.

Если колесный обод подобран неправильно, то последующая установка может повлиять на безопасность движения. И если в лучшем случае быстрый износ элементов ходовой ударит по кошельку, то в худшем — последствием неправильного выбора может стать авария.

Разболтовка колесных дисков разных моделей

На автомобильном рынке представлено всего три вида колесных дисков: кованые, литые и штампованные.

Самыми популярными являются штампованные(стальные), т.к. привлекают внимание покупателей с помощью низкой цены. Также преимуществом таких дисков является то, что при возникновении вмятины ее легко рихтовать. Материал не требует дорогостоящей сварки и редко растрескивается.

Имея высокую прочность штампованный диск выдерживает любое столкновение, поэтому в этом случае рихтовка считается допустимой. При разболтовке необходимо следовать нормативным показателям.

Литые диски отличаются небольшим весом, при эксплуатации они недолговечны. С помощью специальных таблиц определяется совместимость разболтовки. При этом не стоит забывать и о штатных нормативах.

Наиболее прочные из всех дисков – кованые. Их сложно повредить, благодаря их жесткости, проблематично будет даже оставить вмятину. Отличительной чертой этой модели является надежная защита от коррозии. При возникновении вмятины следует обратиться на сервисную станцию, где ее устранят с помощью прокатки.

Второе название разболтовки — сверловка. Для того, чтобы определить ее величину, необходимо изучить модель автомобиля, объем двигателя и год выпуска — именно тогда можно узнать конкретные параметры. Также можно использовать специальную таблицу.

Размеры разболтовки колесных дисков

Производитель устанавливает размеры и основные характеристики, от которых зависит работа автомобиля. Поэтому стоит с особым вниманием относится к соблюдению параметров сверловки, а также к вылету диска с требуемым диаметром центрального отверстия. Максимальное отклонение не должно превышать в этом случае 10 мм.

Действительные параметры не всегда соответствуют данным, которые идут в таблицах. Лучше в этом случае перепроверить их в специальной инструкции по эксплуатации транспортного средства, которая прилагается с документацией автомобиля.

Каждый колесный диск имеет маркировку, которая соответствует международным стандартам.

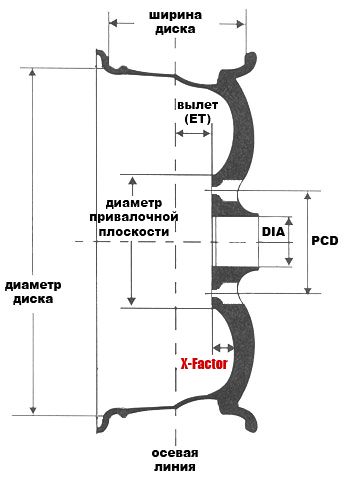

Маркировка колесных дисков и ее расшифровка

Приобретение колесного диска — очень сложная процедура, так как не только диаметр, отверстия под болты и ширина обода играют важную роль.

Так, например, 7.5Jx16 h3 5/112 ET 35 d 66.6 — это специальная маркировка, где 7.5Jx16 является размером в дюймах с шириной обода и посадочным диаметром. При этом «х» указывает на то, что диск относится к литым или кованым, а «J» означает, что края обода подходят моноприводным автомобилям(две буквы «JJ» — это для полноприводного авто). Существуют и другие типы дисков, но эти более распространенные. Если вы не можете разобраться, какой тип дисков вам нужен, посмотрите инструкцию к машине, там все указано.

Н2 указывает на то, что обод имеет два кольцевидных выступа, которые называются хампы. Если они есть, то будьте уверены, что бескамерная резина никуда не соскользнет.

ЕТ35 обозначает вылет диска. Он указывает на расстояние между вертикальной осевой плоскостью и плоскостью приложения диска к ступице. Различают три параметра вылета диска:

– при положительном вылете плоскость крепления смещена наружу относительно осевой плоскости

– при отрицательном — смещена внутрь

– при нулевом они полностью совпадают.

При тюнинге вылет диска требует особого внимания. Чтобы избежать нагрузки на диски и ступицу допускается отклонение на несколько миллиметров в большую сторону, главное в этом деле не переборщить, иначе рулевое управление и подвеска также испытают большую нагрузку.

D 66.6 обозначает диаметр центрального отверстия, который необходимо подбирать согласно предложенным цифрам. Если же сделать этого не получается, то можно остановиться на большем диаметре, но под него подобрать специальные кольца, которые подгонят диаметр цилиндра под нужный размер.

Совместимость разболтовки колесных дисков

Обычно особенности конструкции не вызывают никаких вопросов. С разболтовкой дело обстоит иначе.

Очень важно все делать правильно, т.к. совместимость разболтовки колесных дисков напрямую влияет на вашу безопасность при движении автомобиля.

В нашем примере 5/112 цифра 5 означает количество болтов, которые прикручиваются к ступице, 112 говорит о диаметре окружности, где эти болты разместятся.

Если при выборе разболтовки ваших размеров нет, и вы решили выбрать, например вместо 4/98 разболтовку 4/100, то будьте готовы, что в скором времени из-за неверных параметров у вашей машины просто слетит колесо, так как после небольшого биения, которое в скором деформирует диск и ступицу, в итоге разобьются подшипники, полетит подвеска, а значит пострадает и ваша безопасность.

Как узнать разболтовку колесных дисков самостоятельно?

Чтобы рассчитать разболтовку колесных дисков самостоятельно, необходимо знать количество болтов и при помощи штангенциркуля измерить между ними расстояние, после чего умножить его на 1,155, если у вас три болта, на 1.414 если 4 и на 1,701 если 5. Если в итоге получилось дробное число, то достаточно округлить его в сторону увеличения.

Либо стоит посмотреть специальную таблицу по разболтовке, в которой, согласно марки автомобиля, указаны все показатели, которые вам необходимы.

Если же такой таблицы под руками у вас не оказалось, то попробуйте осмотреть тыльную сторону колесного диска, где указаны основные параметры.

Лучше всего смотреть запасное колесо, чтобы не снимать установленное.

Конечно же, каждый хочет при помощи дисков сделать свой автомобиль более необычным. Но стоит помнить о том, что правильная разболтовка колесных дисков служит гарантией безопасности не только водителя и его пассажиров, но и других людей.

И не стоит пренебрегать правилами ради создания лучшего дизайна, так как установка с нарушениями может привести только к негативным последствиям, например, к аварии.

Разболтовка колесных дисков: таблица, как рассчитать

Колесные диски – это важная техническая составляющая любого автомобиля, отвечающая за маневренность и легкость хода. Недостаточно выбрать первый попавшийся вариант диска, так как следует побеспокоиться о соотношении требований того или иного производителя транспортного средства и возможностей автовладельца.

Разболтовка – это ключевой параметр, нуждающийся в тщательном рассмотрении с целью обеспечения легкости при последующем монтаже.

Как правило, показатель разболтовки укладывается самим производителем колесных дисков, но если данная информация отсутствует, то важно прибегнуть к самостоятельному подсчету, что трудно и долго, но все же реально. Дополнительно представлены схемы и таблицы с расшифровкой, чтобы понять, что означает получившийся вариант и как его использовать на практике.

Разболтовка – это показатель диаметра болтов, которые применяются для установки колеса. Колесные диски разных производителей имеют свои показатели разболтовки, поэтому необходима повышенная внимательность при учете требований определенной марки автомобиля. Как правило, они прописываются в книжке сервисного обслуживания для удобного использования информации на практике.

Общее понятие

Содержание

  • Общее понятие
  • Какие бывают диски?
  • Как определить показатель разболтовки?

Каждый автомобиль имеет свою конфигурацию колесных дисков, поэтому необходимо индивидуальное отношение к выбору при учете таких технических параметров. В противном случае снизится безопасность и комфорт при управлении, поскольку диски в сборе с шиной, отвечают за маневренность автомобиля и его способность «держать ход». На данный момент имеется стандартная маркировка, применяемая для литых и штампованных дисков, поэтому при выборе покупатель не ощущает каких-либо трудностей. Маркировка – это обозначения, которые включают в себя следующие показатели:

  1. Маркер системы разболтовки.
  2. Ширина диска в дюймах.
  3. Вылет диска в миллиметрах.

Не каждый знает, что такое разболтовка. Отсутствие технологических соотношений разболтовки с используемым типом и количеством болтов – прямое нарушение прочности крепления, из-за чего при вождении автомобиля можно столкнуться с многими сложностями, в том числе и создание ДТП. Поэтому каждый параметр из маркировки нужно рассмотреть индивидуально.

Вылет диска – это расстояние от места, где диск соприкасается со ступицей до центрального крепежного отверстия, расположенного ближе к ширине диска. Имеют место три вида:

  1. Положительный.
  2. Отрицательный.
  3. Нулевой, когда две плоскости совпадают между собой по размеру.

Производителем точно регламентируются такие параметры, поэтому обеспечивается надежное последующее применение. Из-за того, что вылет диска связывается с кинетическими показателями подвески автомобиля, допускается изменение стандартных параметров не более чем на 5 миллиметров.

Дополнительная информация предоставляется на картинке, чтобы можно было наглядно ознакомиться с параметрами, прописанными на диске. Детальное рассмотрение позволяет избежать сложностей при выборе, поскольку от этого зависит комфорт управления автомобилем, безопасность и даже его внешний вид.

Какие бывают диски?

Автомобильные диски производятся в соответствии с технологическими особенностями, поэтому постоянно появляются новые варианты для возможности покупателям подобрать именно тот вариант, который полностью удовлетворяет их требования и предпочтения.

В таблице рассмотрены основные типы дисков и их характерные особенности.

ТипОписание
ЛитыеНебольшой вес и прочность – это основные технические параметры, благодаря которым обеспечивается комфорт при управлении автомобиля с такими дисками. Но при отсутствии соответствующего обслуживания быстро стирается защитный слой, из-за чего изделие может покрыться ржавчиной.
ШтампованныеДоступная стоимость при возможности «отрихтовать» диск в случае необходимости – залог удобного обслуживания. Как правило, такой тип дисков входит в заводской комплект многих автомобилей.
КованыеПовышенная прочность обосновывается особой технологией изготовления. Также при езде диски не лопаются, как это бывает в случае с литыми. Но высокая стоимость делает подобные диски доступными не для каждого автовладельца.
СборныеЭто экспериментальный вариант дисков, который относительно недавно появился на рынке, но уже стал пользоваться высокой популярностью за счет своего необычного вида.

Вне зависимости от выбранного типа диска для оснащения автомобиля, важно знать, как правильно определить показатель разболтовки, чтобы в последующем не столкнуться с техническими сложностями при установке и использовании колеса. Специалистами выделено несколько способов на выбор, но ознакомиться стоит с каждым индивидуально.

Как определить показатель разболтовки?

Многие автомобилисты задаются вопросом, как же определить показатель разболтовки, если производителем он не указан? Ситуация усложняется тем, что нет возможности просто посмотреть показатели, так как нужно самостоятельно все просчитывать и продумывать. Существует масса способов, но процесс детального подсчета считается наиболее сложным, поэтому если знать все его тонкости, можно в любой ситуации сориентироваться и выбрать нужные болты для последующего монтажа колеса.

Важно! Самый простой способ подсчета – это пересчет количества всех имеющихся болтов на диске.

Для второго способа подсчета используется штангенциркуль, с помощью которого измеряется расстояние между соседними крепежными отверстиями. После этого проводится замер диаметра самого отверстия, чтобы в последующем было проще подобрать крепежные болты. Основная задача заключается в том, чтобы узнать значение между центральными крепежными отверстиями. Данный параметр позволит в последующем легко определить PCD, используя соответствующую формулу.

Коэффициент определяется в зависимости от количества крепежных болтов, присутствующих в колесной системе. Для детального подсчета поможет следующая таблица соотношения количества крепежных отверстий и общего коэффициента.

КоличествоПодсчет коэффициента
3Умножается на 1,155
4Умножается на 1,414
5Умножается на 1,701
6Умножается на 2

Как правило, стандартная таблица разболтовки содержит в себе следующие данные:

  • модель и марка автомобиля;
  • размер диска в дюймах;
  • вылет диска в миллиметрах;
  • характеристики крепежных отверстий;
  • размер шин для возможности подсчитать соотношение резины и диска.

Если же возникли какие-то сомнения по поводу того, правильно ли были проведены подсчеты, можно ознакомиться со стандартной таблицей по примеру автомобиля Audi.

Но важно учитывать, что каждый автомобиль индивидуален по-своему, поэтому параметры могут отличаться между собой. В таком случае требуется внимательность к деталям и проведение подсчетов на основе полученной информации.

Разболтовка колесного диска – это технический параметр, отвечающий за качество последующего монтажа. Требования к производителям дисков диктуют свои правила, в которых сказано, что показатели разболтовки обязательно должны указываться на поверхности диска. Но если данные отсутствуют, то самостоятельное вмешательство на основе полученных данных – возможность избежать массы трудностей по обустройству автомобиля новыми колесными дисками для создания привлекательности и комфорт от управления машиной.

что это такое, таблица совместимости по маркам авто

Разболтовка колесных дисков — это специальный параметр в автомобиле, который указывает на количество крепежных болтов и диаметр, на котором они расположены. Колеса любой машины являются очень важным компонентом, который отвечает за сцепление с дорогой, управляемость, устойчивость, динамические характеристики и расход топлива. Этому параметру необходимо уделить особое внимание, важно быть в курсе, как узнать разболтовку на диске и иметь понимание о параметре перед подбором нового комплекта изделий. Каждая модель автомобиля имеет свои параметры колес, некоторые концерны для унификации применяют одинаковые размеры для нескольких моделей. То есть все это индивидуально, поэтому каждый автовладелец должен быть в курсе и понимать, какими параметрами и характеристиками обладает его машина.

Содержание

  • Что это такое
  • Таблица совместимости разболтовки колесных дисков по маркам
  • Как обозначается
  • Как измерить самостоятельно
  • Возможна ли установка изделия с неподходящими параметрами

Что это такое

Каждый автолюбитель стремится усовершенствовать свой автомобиль при помощи тюнинга, замены оригинальных деталей и частей на более привлекательные или современные. Это же касается и колесных дисков, от внешнего вида и способа изготовления которых зависит экстерьер транспортного средства. Авто с колесами большого размера смотрится гораздо привлекательнее аналогичного с оригинальными.

Обозначение разболтовки на маркировке

Сделать автомобиль привлекательнее — это правильное желание, однако главное, чтобы это не влияло на снижение эффективности работы средства передвижения. Необходимо подбирать такие детали и компоненты, которые бы соответствовали рекомендуемым техническим характеристикам и уровню безопасности. Можно говорить о привлекательности выбранных дисков только после того, как будет твердая уверенность в их соответствии всем необходимым техническим характеристикам.

Важно!

Часто предлагаемые на рынке реплики копируют внешний вид оригинальных изделий и популярных моделей, при этом не соответствуя по качеству исполнения и технологичности.

В производстве шин и колес есть определенные стандарты качества, которые помогают определить уровень технологичности их изготовления. Реплики не соответствуют ни одному из этих стандартов.

Разболтовка колес обозначается как PCD. Если объяснить предельно доступно, то это количество болтов и диаметр, на котором проделаны отверстия, предназначеные для них. Часто многие автолюбители не вникают в эти данные, поэтому испытывают трудности при выборе и покупке новых изделий при износе старых или смене сезона. Если во время подбора руководствоваться этими данными, то проблем с установкой приобретений не будет.

Самое сложное в данном случае то, что на глаз можно определить только количество болтов для крепления.

А вот диаметр, на котором они расположены, замерить намного сложнее. Неправильно подобранный и установленный на машину обод является большой угрозой безопасности водителя и пассажиров. В лучшем случае это скажется негативно на уровне износа деталей и узлов ходовой части, а в худшем — может привести к аварии.

Какая разболтовка у обода и как она выглядит визуально

Таблица совместимости разболтовки колесных дисков по маркам

В некоторых источниках разболтовка дисков именуется еще как сверловка. Для определения величины разболтовки колесных дисков, которая зависит от модели машины и применяется для определения конкретных данных в зависимости от года выпуска и объема двигателя, используется специальная таблица.

Обратите внимание!

Поскольку определенные характеристики и размеры устанавливаются заводом-изготовителем и имеют непосредственное влияние на работу авто, то важно точно соблюдать все установленные производителем данные.

Параметры по сверловке, вылету и диаметру центрального отверстия необходимо соблюдать в точности. Возможно только небольшое колебание по вылету обода до 10 мм в ту или иную сторону.

По данной ссылке можно найти таблицы сверловки по всем маркам автомобилей.  Выбрав модель машины и год выпуска, можно определить все размеры.

Важно!

Не всегда представленные в интернет-таблицах данные могут соответствовать действительности.

Для полной уверенности необходимо проверить параметры сверловки для конкретной марки. Они указываются в инструкции по эксплуатации и другой технической документации, которая идет в комплекте с машиной.

Как обозначается

Каждый колесный диск маркируется в соответствии с международными стандартами.

Обозначается маркировка независимо от способа изготовления, размера и производителя изделий. В качестве примера необходимо рассмотреть стандартный тип обозначения сверловки, который применяется для колес модели «Форд Фокус»: 7.0Jx16h3 ET50 PCD: 5×108 d 63.3.

В этом случае:

  • 7.0J — ширина обода, измеряемая в дюймах.
  • 16 — диаметр диска, измеряемый в дюймах.
  • 5×108 — обозначает количество болтов для крепления обода к конструкции ходовой части. Цифра 5 указывает, сколько их используется. Вторая цифра (108) обозначает диаметр, на котором болты закрепляются относительно друг друга. В данном случае его размер составляет 108 мм.
  • Окружность, по диаметру которой расположены отверстия для креплений, обозначается как PCD (Pitch Circle Diameter) и измеряется в миллиметрах. Отверстия для крепления обода находятся на различных расстояниях с жестким позиционным допуском, по отношению к центральному отверстию.
  • Размер вылета обода, который обозначается в миллиметрах и равен ET50, то есть 50 мм. Равен расстоянию между привалочной плоскостью колесного обода (плоскость, к которой крепится диск к ступице) и серединой ширины обода (при совпадении этих плоскостей вылет нулевой).
  • Диаметр центрального отверстия или d 63.3, который измеряется со стороны привалочной плоскости, также в миллиметрах. В конкретном случае он равен 63.3 мм.

На заметку.

Как видно из описания, разболтовка в данном случае равна 5×108 и является довольно распространенной, особенно среди немецких производителей.

Вылет обода и как его померить

Что касается размера вылета, он считается равным нулю, если совпадают все плоскости. Размер его регламентируется и может немного меняться в зависимости от выбранного обода. Размер важно строго учитывать, поскольку при отрицательном значении изделие будет задевать арку колеса при поворотах, а при положительном — обод будет находиться внутри арки.

Некоторые автовладельцы интересуются, разболтовка 4х100 на каких машинах применяется. Ответ очень прост, это некоторые модели производителя «АвтоВАЗ».

Как измерить самостоятельно

Есть множество способов, как измерить разболтовку на определенной модели автомобиля. Каждый из них имеет свой определенный набор шагов и действий.

В связи с тем фактором, что первой цифрой всегда обозначается количество болтов, то их легко можно посчитать визуально. А вот со вторым значением сложнее, оно указывает диаметр, на котором болты расположены и визуально не определяется.

Для определения параметра сверловки в зависимости от количества креплений применяются простые формулы:

  • B=A×1,155, применяется для трех отверстий;
  • B=A×1,414, считается для четырех отверстий;
  • B=A×1,701, для максимального количества в пять отверстий.

В данном случае необходимо знать величину А, которая обозначает расстояние между соседними отверстиями. Его можно измерить при помощи обычной линейки или более точно, применив штангенциркуль. Получив значение этой величины, можно легко определить искомый размер диаметра, который обозначен как В.

Важно!

Точность замера имеет огромное значение, потому что диаметр часто имеет близкие параметры, например, 98 и 100.

При этом обод с диаметром 100 просто не подойдет под размеры креплений, которые равны 98. Кроме этого, важно угадать с размером диаметра центрального отверстия. Его можно самостоятельно измерить линейкой. Однако этого не рекомендуется делать, поскольку есть риск получить погрешность. Все необходимые параметры и размеры указываются в технической документации к машине или выбиваются на обратной стороне обода. Чтобы не снимать изделие, их можно посмотреть на запасном колесе.

Важно учитывать тот фактор, что стальные штампованные колеса часто не имеют указанного значения сверловки. Их необходимо смотреть только в технической документации или консультироваться с официальным дилером.

Возможна ли установка изделия с неподходящими параметрами

Диск с центровочным кольцом

Возможно установить изделие на автомобиль с неподходящими параметрами разболтовки. Для этого часто применяют специальные кольца, которые называются центровочными. С их помощью можно установить параметр специально под установку выбранных дисков. Это может нести в себе погрешности в балансировке и нарушение геометрии подвески. Поэтому категорически не рекомендуется проводить подобные операции, поскольку они могут нарушить характеристики машины в движении.

Разболтовка — это важный параметр, при помощи которого можно определить, каким образом диск крепится к конструкции ходовой части. Можно измерить ее самостоятельно или узнать из официальных источников, что предпочтительнее.

Разболтовка колесных дисков Дэу Нексия: параметры

Литые диски — это красиво, эффектно и оригинально. Нельзя сказать, что на наших дорогах это очень практично, хотя многие владельцы массовых автомобилей подумывают о том, чтобы вложить кругленькую сумму в литые колеса для своей единственной и неповторимой. Заманчиво, но перед этим нужно все взвесить и рассчитать. Разболтовка колёсных дисков для нашей Дэу Нексия — в этом случае вопрос номер один. Сначала разболтовка, а потом дизайн.

Содержание

  • 1 Что такое разболтовка дисков?
    • 1.1 Какая разболтовка у Дэу Нексия
    • 1.2 Альтернативные варианты
    • 1.3 Проверенные замены
  • 2 Заключение
  • 3 Видео об выборе дисков для Дэу Нексия

Что такое разболтовка дисков?

От разболтовки зависит возможность установки диска на автомобиль.

Каждый колёсный диск характеризуется массой геометрических значений, о которых многие и понятия не имеют. Зря, потому что абсолютно недостаточно знать количество отверстий под болты и диаметр диска. Куча остальных параметров влияют как на безопасность, так и на ресурс ходовой, подвески и покрышек автомобиля. И здесь важна каждая доля миллиметра.

Разболтовка дисков — это комплекс параметров, которые выстраиваются в единую геометрическую модель либо подходящую для конкретного автомобиля, либо недопустимую для использования на нем.

Основные параметры колесного диска.

  1. В дюймах измеряется посадочная ширина диска.
  2. Посадочный диаметр. Тоже измеряется в дюймах.
  3. Расстояние от привалочной плоскости диска до центра покрышки. Обозначается ЕТ.
  4. Количество отверстий для крепежа и диаметр, на котором расположены их центра. Чаще всего разболтовкой называют именно этот параметр, но это не совсем верно. Параметр обозначается как Pitch Cirkle Diameter или РСD.
  5. Диаметр посадочного отверстия диска, того, которое садится на ступицу. Обозначается DIA и измеряется в миллиметрах.

Параметр РСD зависит от расстояния между центрами соседних отверстий и от их количества.

Какая разболтовка у Дэу Нексия

Чтобы понять весь этот геометрический компот, разберёмся на примерах с дисками для Нексии. Как правило, на Нексии разных лет выпуска устанавливают диски диаметром 13 и 14 дюймов. Вот их параметры:

  • 13/5J PCD 4×100 ET 49 DIA 56.6
  • 13/5.5J PCD 4×100 ET 49 DIA 56.6;
  • 14/5.5J PCD 4×100 ET 49 DIA 56.6.

Штампованный стандартный диск на 13 дюймов для Нексии.

Теперь становится понятной маркировка стандартного диска Нексии:

  1. 13 и 14 — диаметр диска, измеряется в дюймах.
  2. 5,5J (5J) или просто 5,5(5) — ширина диска в дюймах.
  3. PCD 4х100 — четыре отверстия, центра которых расположены по диаметру 100 мм.
  4. ЕТ 49 — расстояние от привалочной плоскости диска до центра шины составляет 49 наших миллиметров.
  5. Посадочный диаметр ступичного отверстия 56,6 мм.

Комплект 14-дюймовых колес на Дэу Нексия со стандартной разболтовкой.

Альтернативные варианты

Это стандартная разболтовка для Нексии с 13-ми и 14-ми дисками. При желании можно поставить и диски на 15 дюймов, если их параметры будут следующими: 15/6.0J PCD 4×100 ET 40 DIA 56.6.

Понятно, что комфортной езды на таких колёсах не будет, зато выглядит очень эффектно. Заметим, что в любом случае остаются неизменными параметры PCD и DIA. С выносом вопрос сложный, поскольку параметр не может не учитывать ширину диска. Если вынос слишком велик при большом диаметре и большой ширине, резина неизбежно будет доставать подкрылки и колёсные арки. И наоборот — если вынос недостаточен, но колеса широкие и большие по диаметру, при поворотах мы будем чиркать шинами о детали подвески.

Проверенные замены

Литой диск на Дэу Нексия GM12 (копия оригинального диска).

Проверенные варианты замены заводских дисков:

  • 6Jx14 4х100 ET45;
  • 6Jx15 4х100 ET45;
  • 5Jx15 4х100 ET45;
  • 5Jx16 4х100 ET45;
  • 7Jx15 4х100 ET45;
  • 7Jx16 4х100 ET45.

Естественно, посадочный ступичный диаметр DIA для всех остаётся стабильным — ЕТ 56,6.

Теоретически существует возможность установки дисков другой разболтовки посредством переходников, но стоит ли это делать?

Заключение

Практически все колёсные диски маркируются, но есть и такие, на которых маркировки просто нет. В таких случаях разболтовку мы сможем вычислить сами, имея под руками только штангенциркуль и калькулятор (для тех у кого по математике была тройка).

Существует простейшая формула для вычисления PCD — B=Nx1,414, где В это и есть PCD, N — расстояние между центрами двух соседних отверстий. Удачного выбора, не ошибайтесь с разболтовкой и добрых всем дорог!

Видео об выборе дисков для Дэу Нексия

Что значит разболтовка 4 на 100 – Прокачай АВТО

Содержание

  1. Теория
  2. Установка дисков 4*100
  3. Развал-схождение
  4. Подготовка к регулировке
  5. Самостоятельная регулировка
  6. Защита от коррозии
  7. Что это такое
  8. Таблица совместимости разболтовки колесных дисков по маркам
  9. Как обозначается
  10. Как измерить самостоятельно
  11. Возможна ли установка изделия с неподходящими параметрами

Во всех модификациях ВАЗ 2110 разболтовка в заводской комплектации 4х98. С конвейеров сходили «десятки» со штампованными дисками колес — диаметра R13, а также с литыми — диаметра R14.

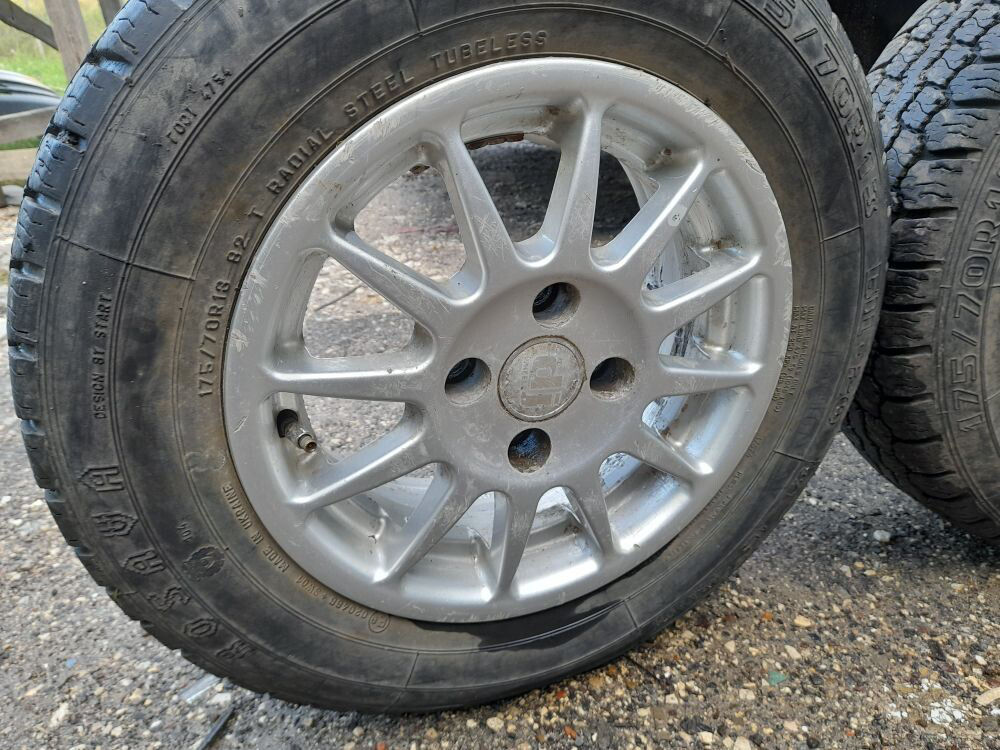

На колеса устанавливалась резина, размеры которой 175/70 R13 или 175/65 R14. Однако если размеры дисков и шин – величины относительно понятные, то вот что такое разболтовка — для многих большая загадка.

Параметры дисков и разболтовка для ВАЗ 2110, 2111, 2112

Теория

Итак, цифра 4 – это количество отверстий под болт. А вторая цифра – диаметр в мм окружности, в которой они располагаются. Не так сложно подсчитать, что расстояние, на котором находится болт от болта, если разболтовка 98, будет 69,3 мм.

Это – одинаковая величина для всех колес, устанавливаемых на ВАЗ 2110. А вот в иномарках, большинство из которых имеет разболтовку 100, один болт от другого находится на расстоянии 70,7 мм.

Разница составляет 1,4 мм, а это уже не позволит идеально установить на ВАЗ 2110 диски, имеющие разболтовку 4х100.

Разница между разболтовкой 4*98 и 4*100

Установка дисков 4*100

Рассмотрим несколько способов, применяемых автоумельцами для установки на ВАЗ 2110 дисков от иномарок:

  1. Иногда в ступице диска рассверливают на токарном станке отверстия так, чтобы стала возможной установка дисков, какие у вас есть в данный момент. Подойдет разболтовка как 98, так и 100. А если нужна замена диска, то это также не сложно сделать. Размеры болтов при этом стандартные;
  2. Наиболее простой, но не лучший способ – установка диска с помощью удлиненных болтов обычного диаметра для колес. Но не удивляйтесь потом, что эта замена привела к тому, что диск болтается, появляется люфт колес, невозможно установить правильный развал и схождение, а также углы продольного наклона;
  3. Популярный, относительно безопасный способ – установка на ВАЗ 2110 болтов стандартного размера с эксцентриком (возможет также вариант, если болт имеет смещенный центр). Сегодня интернет-магазины предлагают много комплектов таких болтов;

Колесный болт с эксцентриком

Если замена штатных дисков ВАЗ 2110, на те, у которых разболтовка 4х100 проведена неправильно, то при наборе скорости вы обнаружите, что колесо болтается, а при резком торможении может даже отвалиться, и чем закончится такое «приключение» — неизвестно.

Развал-схождение

После того, как произведена замена дисков колес, размеры и разболтовка которых отличается от предусмотренных конструкцией ВАЗ 2110, необходимо произвести все необходимые регулировки, для того, чтобы была надежной защита всей ходовой части, а также шин и арок.

Для каждого переднего колеса необходимы правильные углы установок. Есть три параметра, которым требуется правильная установка: это схождение колес, углы продольного наклона поворотных осей, а также углы развала каждого колеса.

Параметры установки колес

Правила, по которым проводится установка параметров переднего колеса, таковы:

  1. Далеко не уедешь, если все болтается, как ему вздумается, а машину уводит в сторону, когда она должна ехать прямо. Для устойчивости каждого переднего колеса, они устанавливаются строго под нужными углами к кузову и элементам подвески. Это называется – углы продольного наклона оси поворота. Установочные размеры указаны в книжке по эксплуатации;
  2. Развал – это угол между плоскостью, в котором колесо вращается, и вертикалью. Его помогает установить развальный болт (он крепит телескопическую стойку и поворотный кулак). Если развал установлен неправильно, машину «ведет», протектор шины сильнее износится с одной стороны;

Параметры установки колес

Подготовка к регулировке

Чаще всего развал и схождение ВАЗ 2110 устанавливают на СТО, но можно это сделать самостоятельно. Прежде всего проверяют, есть ли люфт в подшипниках, не болтается ли рулевое управление. Заодно проверяют диаметр и отсутствие деформаций дисков, давление воздуха в шинах, износ протектора.

Схема передней подвески ВАЗ 2110 в сборе

Естественно, если колесо болтается, необходимо принять меры, а тому, которое имеет неправильный износ протектора, может потребоваться замена. Стоящие на земле колеса нужно подергать относительно вертикали. Обнаружив люфт, попросите, чтобы помощник нажал на тормоз, и снова проверьте люфт.

Если он исчез – нужна замена подшипника. Если после этого размер люфта не то что не сошел на нет, а уменьшился только незначительно, нужна проверка, ремонт, а иногда и замена подвески.

Схема ступицы переднего колеса

После этого вывесьте колесо, еще раз проверьте люфт. Возможно, что люфт исчез, но колесо проворачивается рывками или просто тяжело, тогда нужно немного расширить диаметр места установки подшипника.

При слышимом скрежете подшипнику необходима замена.

Самостоятельная регулировка

Далее нужно стать на ровной площадке и нагрузить машину, как рекомендует завод изготовитель. То есть, в салоне – около 320 кг и в багажнике 40 кг.

Первая регулировка – установка углов продольного наклона оси поворота. Вторая – развал, третья – схождение.

При этом угол развала в нагруженном состоянии должен быть 0°30’+-30’. Схождение должно быть в пределах 0°15’+-10’, а углы продольного наклона осей поворота — 0°20’+-30’.

Помните, что развал и остальные колесные регулировки необходимы во всех случаях, когда вы каким-либо образом вмешиваетесь в работу передней подвески ВАЗ 2110.

Защита от коррозии

Для надежной работы ходовой части важно все: разболтовка, размеры всех комплектующих, установления развала/схождения, и даже защита арок от коррозии. Именно арки больше других частей кузова подвержены влиянию неблагоприятных факторов – от обычной влаги во время дождя до реагентов на зимних дорогах.

Чтобы обеспечить надежную защиту арок, лучше всего на ВАЗ 2110 установить локеры (подкрылки). Такая защита обойдется значительно дешевле, чем последующий ремонт проржавевших арок. Важно правильно подобрать размеры локеров и обеспечить плотность их прилегания в области арок.

Надеемся, что выполнив все ремонтные работы самостоятельно, вы обеспечите своему ВАЗ 2110 долгие годы бесперебойной службы на дороге.

Время на чтение: 6 минут

Разболтовка колесных дисков — это специальный параметр в автомобиле, который указывает на количество крепежных болтов и диаметр, на котором они расположены. Колеса любой машины являются очень важным компонентом, который отвечает за сцепление с дорогой, управляемость, устойчивость, динамические характеристики и расход топлива. Этому параметру необходимо уделить особое внимание, важно быть в курсе, как узнать разболтовку на диске и иметь понимание о параметре перед подбором нового комплекта изделий. Каждая модель автомобиля имеет свои параметры колес, некоторые концерны для унификации применяют одинаковые размеры для нескольких моделей. То есть все это индивидуально, поэтому каждый автовладелец должен быть в курсе и понимать, какими параметрами и характеристиками обладает его машина.

Что это такое

Каждый автолюбитель стремится усовершенствовать свой автомобиль при помощи тюнинга, замены оригинальных деталей и частей на более привлекательные или современные. Это же касается и колесных дисков, от внешнего вида и способа изготовления которых зависит экстерьер транспортного средства. Авто с колесами большого размера смотрится гораздо привлекательнее аналогичного с оригинальными.

Обозначение разболтовки на маркировке

Сделать автомобиль привлекательнее — это правильное желание, однако главное, чтобы это не влияло на снижение эффективности работы средства передвижения. Необходимо подбирать такие детали и компоненты, которые бы соответствовали рекомендуемым техническим характеристикам и уровню безопасности. Можно говорить о привлекательности выбранных дисков только после того, как будет твердая уверенность в их соответствии всем необходимым техническим характеристикам.

В производстве шин и колес есть определенные стандарты качества, которые помогают определить уровень технологичности их изготовления. Реплики не соответствуют ни одному из этих стандартов.

Разболтовка колес обозначается как PCD. Если объяснить предельно доступно, то это количество болтов и диаметр, на котором проделаны отверстия, предназначеные для них. Часто многие автолюбители не вникают в эти данные, поэтому испытывают трудности при выборе и покупке новых изделий при износе старых или смене сезона. Если во время подбора руководствоваться этими данными, то проблем с установкой приобретений не будет.

А вот диаметр, на котором они расположены, замерить намного сложнее. Неправильно подобранный и установленный на машину обод является большой угрозой безопасности водителя и пассажиров. В лучшем случае это скажется негативно на уровне износа деталей и узлов ходовой части, а в худшем — может привести к аварии.

Какая разболтовка у обода и как она выглядит визуально

Таблица совместимости разболтовки колесных дисков по маркам

В некоторых источниках разболтовка дисков именуется еще как сверловка. Для определения величины разболтовки колесных дисков, которая зависит от модели машины и применяется для определения конкретных данных в зависимости от года выпуска и объема двигателя, используется специальная таблица.

Параметры по сверловке, вылету и диаметру центрального отверстия необходимо соблюдать в точности. Возможно только небольшое колебание по вылету обода до 10 мм в ту или иную сторону.

По данной ссылке можно найти таблицы сверловки по всем маркам автомобилей. Выбрав модель машины и год выпуска, можно определить все размеры.

Для полной уверенности необходимо проверить параметры сверловки для конкретной марки. Они указываются в инструкции по эксплуатации и другой технической документации, которая идет в комплекте с машиной.

Как обозначается

Каждый колесный диск маркируется в соответствии с международными стандартами.

  • 7.0J — ширина обода, измеряемая в дюймах.
  • 16 — диаметр диска, измеряемый в дюймах.
  • 5×108 — обозначает количество болтов для крепления обода к конструкции ходовой части. Цифра 5 указывает, сколько их используется. Вторая цифра (108) обозначает диаметр, на котором болты закрепляются относительно друг друга. В данном случае его размер составляет 108 мм.
  • Окружность, по диаметру которой расположены отверстия для креплений, обозначается как PCD (Pitch Circle Diameter) и измеряется в миллиметрах. Отверстия для крепления обода находятся на различных расстояниях с жестким позиционным допуском, по отношению к центральному отверстию.
  • Размер вылета обода, который обозначается в миллиметрах и равен ET50, то есть 50 мм. Равен расстоянию между привалочной плоскостью колесного обода (плоскость, к которой крепится диск к ступице) и серединой ширины обода (при совпадении этих плоскостей вылет нулевой).
  • Диаметр центрального отверстия или d 63.3, который измеряется со стороны привалочной плоскости, также в миллиметрах. В конкретном случае он равен 63.3 мм.

Что касается размера вылета, он считается равным нулю, если совпадают все плоскости. Размер его регламентируется и может немного меняться в зависимости от выбранного обода. Размер важно строго учитывать, поскольку при отрицательном значении изделие будет задевать арку колеса при поворотах, а при положительном — обод будет находиться внутри арки.

Некоторые автовладельцы интересуются, разболтовка 4х100 на каких машинах применяется. Ответ очень прост, это некоторые модели производителя «АвтоВАЗ».

Как измерить самостоятельно

Есть множество способов, как измерить разболтовку на определенной модели автомобиля. Каждый из них имеет свой определенный набор шагов и действий.

Для определения параметра сверловки в зависимости от количества креплений применяются простые формулы:

  • B=A×1,155, применяется для трех отверстий;
  • B=A×1,414, считается для четырех отверстий;
  • B=A×1,701, для максимального количества в пять отверстий.

В данном случае необходимо знать величину А, которая обозначает расстояние между соседними отверстиями. Его можно измерить при помощи обычной линейки или более точно, применив штангенциркуль. Получив значение этой величины, можно легко определить искомый размер диаметра, который обозначен как В.

При этом обод с диаметром 100 просто не подойдет под размеры креплений, которые равны 98. Кроме этого, важно угадать с размером диаметра центрального отверстия. Его можно самостоятельно измерить линейкой. Однако этого не рекомендуется делать, поскольку есть риск получить погрешность. Все необходимые параметры и размеры указываются в технической документации к машине или выбиваются на обратной стороне обода. Чтобы не снимать изделие, их можно посмотреть на запасном колесе.

Важно учитывать тот фактор, что стальные штампованные колеса часто не имеют указанного значения сверловки. Их необходимо смотреть только в технической документации или консультироваться с официальным дилером.

Возможна ли установка изделия с неподходящими параметрами

Возможно установить изделие на автомобиль с неподходящими параметрами разболтовки. Для этого часто применяют специальные кольца, которые называются центровочными. С их помощью можно установить параметр специально под установку выбранных дисков. Это может нести в себе погрешности в балансировке и нарушение геометрии подвески. Поэтому категорически не рекомендуется проводить подобные операции, поскольку они могут нарушить характеристики машины в движении.

Разболтовка — это важный параметр, при помощи которого можно определить, каким образом диск крепится к конструкции ходовой части. Можно измерить ее самостоятельно или узнать из официальных источников, что предпочтительнее.

На каких машинах разболтовка 4×100? Список с комментариями

В итоге водитель вынужден заниматься перепродажей только что купленных дисков. Или он пытается с помощью различных приспособлений все-таки установить их на автомобиль. При этом, рискуя попасть в ДТП. Ведь нет абсолютно надежных способов установки нестандартных дисков.

На каких машинах разболтовка 4×100? Ответ на этот вопрос довольно обширен. Это один из самых популярных размеров колесных дисков. Расшифровываются эти цифры следующим образом:

    4 – это количество отверстий для болтов. На современных легковых авто их количество может колебаться от 3 до 6 в зависимости от модели;

Передние диски с разболтовкой от 4 до 4,5

Джейсон Холт
Участник
