Разборка ступицы переднего колеса: пошаговая инструкция по самостоятельному ремонту

Замена подшипника ступицы переднего колеса Лада Гранта

Как правило, неисправность подшипника ступицы Лада Гранта проявляется в постоянном, дополнительном звуке во время движения (шум, вой, гудение). Его частота и громкость может изменяться в зависимости от скорости. Кроме того, диагностику исправности подшипников вам могут провести на станциях СТО, как правило мастера смотрят люфт колеса. Опытный мастер способен определить увеличенный зазор в подшипнике раскачивая колесо вручную, в подвешенном состоянии.

Прежде всего, хотелось довести конструкцию поворотного кулака, подшипника в нем, и колец установленных на автомобиле Лада Гранта. Наглядно конструкция с описанием элементов в ней показана на рисунке ниже.

Операции по замене подшипника ступицы Лада Гранта

 Работу по замене подшипника ступицы колеса Лада Гранта, можно провести на ровной площадке, но удобнее — на смотровой канаве или подъемнике. Снимаем колпак ступицы.
 Узким зубилом расправляем вмятый буртик гайки подшипника ступицы в двух местах. Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса башмаки.

 Головкой «на 30» ослабляем гайку подшипника ступицы. Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передать необходимое усилие. Ослабляем болты крепления колеса. Вывешиваем переднюю часть автомобиля (именно оба передних колеса, т. к. в противном случае стабилизатор поперечной устойчивости мешает демонтажу, поджимая элементы подвески вверх). Снимаем колесо, направляющую тормозных колодок вместе с суппортом и тормозной диск суппортом подвязываем так, чтобы они не висели на тормозном шланге.

 Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу. Пропускаем через два диаметрально противоположных отверстия в тормозном диске болты длиной около 130 мм с резьбой М12х1,25 мм.

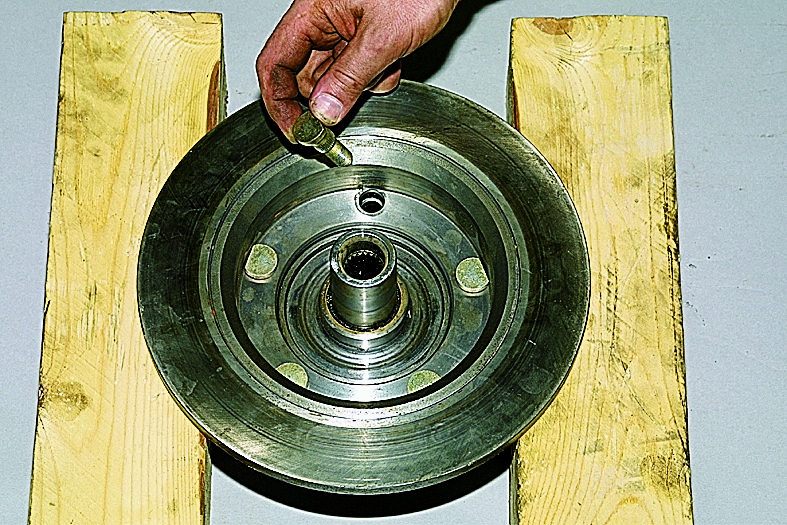

 Вворачиваем болты в отверстия ступицы на глубину, равную ее толщине.

Резко ударяя тормозным диском по головкам болтов, выпрессовываем ступицу.

 Отворачиваем крепление шаровой опоры к поворотному кулаку (смотрите статью «Снятие шаровой опоры Лада Гранта») и выводим ШРУС из отверстия подшипника.

 При другом способе демонтажа ступицы, вначале отсоединяем шаровую опору и выводим из ступицы ШРУС.

 Проворачивая ступицу, через выколотку из мягкого металла выбиваем ее из поворотного кулака.

 Снимаем стопорное кольцо.

 Съемником выпрессовываем подшипник в чашку, расположенную снаружи поворотного кулака, при этом болт давит на внутреннее кольцо подшипника через шайбу изнутри кулака.

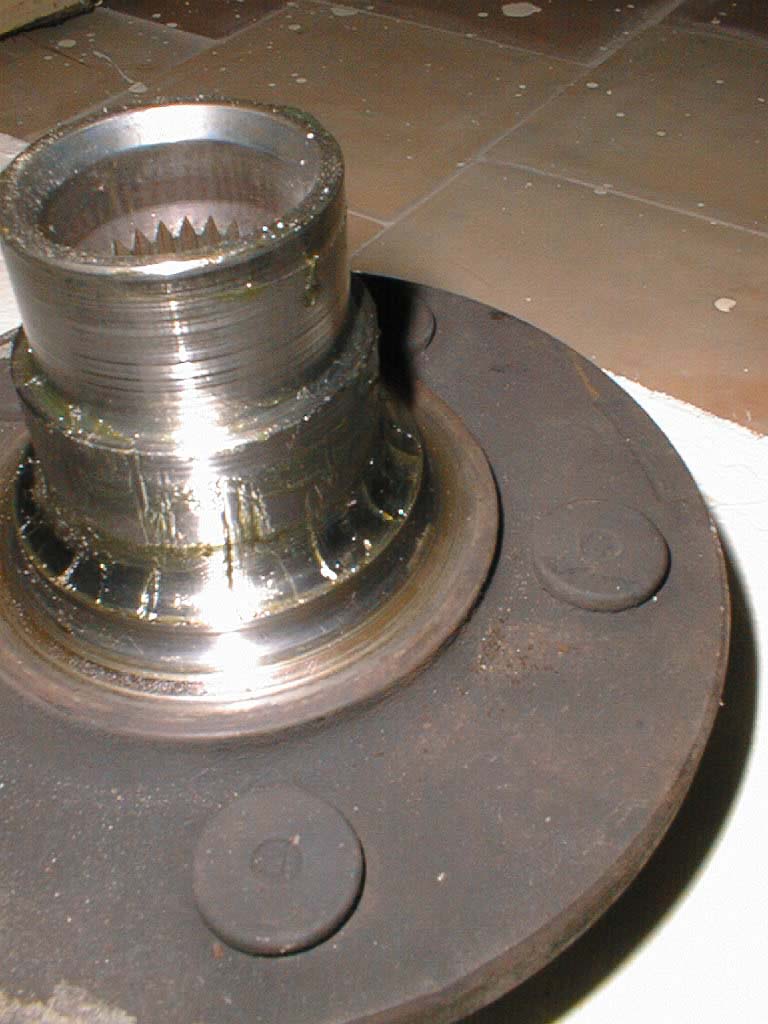

 Практически всегда при выпрессовке ступицы на ней остается кольцо подшипника, которое трудно снять из-за плотной посадки на ступице.

 Можно воспользоваться съемником, если его лапы войдут в две небольшие проточки на ступице. Если съемник не обеспечивает необходимого усилия, то…

 …поддеваем отверткой и снимаем грязезащитное кольцо…

 … и зубилом сдвигаем кольцо подшипника.

 Снимаем кольцо и при необходимости надфилем зачищаем забоины на ступице.

 Устанавливаем грязезащитное кольцо и закерниваем его на ступице. Очищаем и смазываем внутреннюю поверхность поворотного кулака.

 Съемником запрессовываем новый подшипник в поворотный кулак. При этом большая шайба съемника опирается изнутри на поворотный кулак так, чтобы не повредить его грязезащитные кольца, а на новый подшипник при запрессовке можно нажимать через старый подшипник, который будет передавать усилие только через наружное кольцо. Устанавливаем стопорное кольцо

 Съемником запрессовываем ступицу в подшипник. Теперь шайбы съемника упираются во внутреннее кольцо подшипника и ступицу. Дальнейшую сборку производим в обратной последовательности, затягиваем гайку подшипника предписанным моментом и обязательно стопорим замятием буртика.

Рено Дастер. Замена подшипника ступицы переднего колеса

                 Рено Дастер. Замена подшипника ступицы переднего колеса

  Замену подшипника ступицы переднего колеса проводим при выходе его из строя или при демонтаже ступицы, так как во время выполнения этой операции элементы подшипника будут повреждены.

Работу проводим на ровной площадке.
Операции по замене подшипников правого и левого колес аналогичны.
Вывешиваем и снимаем колесо.

С внутренней стороны диска колеса, рукояткой молотка выталкиваем декоративную заглушку…

…и снимаем ее.
Устанавливаем колесо на место.
Включаем стояночный тормоз и подставляем под колеса упоры.
На автомобиле с механической коробкой передач включаем первую передачу, а на автомобиле с автоматической коробкой устанавливаем рычаг выбора передач в положение «N».

Гайка подшипника ступицы колеса затянута большим моментом, поэтому инструментальная головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.




Головкой «на 30» отворачиваем гайку подшипника ступицы колеса.

Если таким способом отвернуть гайку не удалось (колесо автомобиля проворачивается), то можно затормозить автомобиль, нажав педаль тормоза и удерживая ее, – для этого потребуется помощник.
Вывешиваем и снимаем колесо.

Отсоединяем наконечник рулевой тяги от поворотного кулака (см. Замена наконечника рулевой тяги).

Снимаем датчик скорости вращения переднего колеса (см. Снятие датчика скорости вращения переднего колеса).

Снимаем диск и щит тормозного механизма (см. Замена диска тормозного механизма переднего колеса).

Выводим палец шаровой опоры из отверстия поворотного кулака (см. Снятие рычага и шаровой опоры).

Отсоединяем амортизаторную стойку от поворотного кулака (см. Снятие амортизаторной стойки и ее разборка).
Снимаем поворотный кулак в сборе со ступицей со шлицевого хвостовика корпуса наружного шарнира привода колеса.
Так как разъединение поворотного кулака и шаровой опоры на автомобиле достаточно трудоемко…

…то можно снять кулак в сборе с рычагом передней подвески…

…и разъединить их на верстаке.

Ключом Тorx T-30 отворачиваем три винта крепления тормозного щита, и снимаем щит.
Опираем поворотный кулак на губки тисков.

Нанося удары по торцу ступицы через оправку или инструментальную головку подходящего размера… !

…выпрессовываем ступицу.
При этом внутреннее кольцо подшипника, расположенное ближе к фланцу ступицы, остается на ступице.
Зажимаем фланец ступицы в тисках.
Вставляем зубило между торцем внутреннего кольца подшипника и буртиком ступицы.

Нанося удары молотком по зубилу, сдвигаем внутреннее кольцо подшипника по ступице.
Затем в образовавшийся зазор вставляем захваты съемника…

…и спрессовываем внутреннее кольцо подшипника со ступицы.

Щипцами для снятия стопорных колец или пассатижами с тонкими губками вынимаем стопорное кольцо подшипника из канавки поворотного кулака.

Чашечным съемником выпрессовываем подшипник из поворотного кулака.
Подшипник также можно выпрессовать ударным способом.
Для этого опираем кулак на губки тисков.

Нанося удары по торцу внутреннего кольца подшипника через оправку или головку подходящего размера, выпрессовываем подшипник из кулака.
Перед установкой нового подшипника очищаем посадочное отверстие в поворотном кулаке и канавку под стопорное кольцо.
Надфилем зачищаем на ступице забоины от зубила.

Подшипник следует устанавливать так, чтобы его защитная шайба темного цвета (из магнитного материала) была обращена к датчику скорости вращения колеса.


Запрессовываем подшипник, прикладывая усилие через чашку съемника к наружному кольцу подшипника и опираясь съемником на кулак.
После запрессовки подшипника устанавливаем в канавку кулака стопорное кольцо…

…и запрессовываем ступицу в подшипник, опираясь съемником на его внутреннее кольцо.
Дальнейшую сборку и установку ступичного узла проводим в обратной последовательности.
