Содержание

виды и типы, маркировка, таблица совместимости

На чтение 12 мин Просмотров 375 Опубликовано 03.04.2021 Обновлено 25.05.2021

Содержание

Лампочки по законам ГИБДД
Немного исторических фактов
Типы автомобильных ламп
Накаливания
Галогенные
Газоразрядные
Светодиодные
Виды автомобильных цоколей
С защитным фланцем
Софитные
Штифтовые
Cо стеклянным цоколем
Новые виды цоколей
Маркировка и обозначение автоламп
По количеству контактов
По типу цоколя
По цвету
Таблица совместимости цоколей и автомобильных ламп

Осветительные элементы в автомобилях и их крепежно-контактные системы разнятся в зависимости от нескольких факторов:

страна производитель автомобиля;
марка авто;

год выпуска модели;
назначение лампы в конструкции.

Таким образом, цоколи автомобильных ламп не взаимозаменяемы и замена сгоревшего осветительного прибора превращается в довольно-таки сложный процесс. Приходится разбираться в обозначениях, расшифровывать маркировку на конкретном элементе, и даже один и тот же тип лампочки разнится по рабочим характеристикам. Одновременно с этим отсутствие единого стандарта открывает возможности для автолюбителей, желающих не только заменить агрегат, но и проапгрейдить свой автосвет, что в простонародье именуется «колхозный тюнинг».

Лампочки по законам ГИБДД

Относительно законности таких мероприятий все далеко не однозначно, так как регулирующие органы запрещают вмешательство в конструкцию автомобиля. В принципе эти меры не беспочвенны, ведь большинство водителей стремятся достичь максимальной освещенности проезжей части, что идет в ущерб водителям встречного потока, которых слепит яркий свет. Ситуация противоречива, так как одной стороны, даже кратковременное ослепление встречными фарами может привести к потере управления, а с другой стороны, недостаточная освещенность дорожного полотна тоже повышает риск аварийности.

На практике, единственный способ сделать дорогу перед машиной более различимой в момент засветки встречными фарами — это повысить яркость собственных.

В итоге все замыкается на погоне за яркостью и некоторые государства, в том числе Российская Федерация на законодательном уровне пытаются регулировать этот вопрос, поддерживая единый стандарт для уровня излучаемого света, степени боковой засветки и наличия четко выделенной границы между центральным и периферическим световыми пятнами. Однако, по статистике около 40% всех автомобилей в РФ имеют в конструкции фар лампы, не предусмотренные заводом производителем машины. В большинстве случаев это не является поводом для составления протокола о нарушении правил сотрудниками ГИБДД, так как

визуально определить несоответствие агрегата ЭД (эксплуатационной документации) затруднительно.

В Соединенных Штатах «законники» подобными вопросами, кстати, вовсе не заморачиваются и ездить разрешают с любыми примочками. В любом случае даже для установки оригинальной лампочки приходится ориентироваться в основных видах и модификациях автоламп, так как способы установки и крепления, а также источники питания для автосвета не унифицированы.

Немного исторических фактов

Первые лампы головного света для автомобилей Карла Бенца в 1985 году представляли собой обычные керосинки.

К концу столетия на смену керосиновым источникам света пришли ацетиленовые фонари, аналогичные паровозным, работающие по принципу газовой горелки.

И только в 1910 на Cadillac и Rolls-Royce были установлены первые фары с привычным для всех рефлектором, питающиеся от аккумулятора и работающие по принципу лампочки Ильича.

С тех пор электрический источник энергии для ламп остается неизменным, что нельзя сказать о принципе их работы и конструктивных особенностях, влияющих на главные характеристики осветительных приборов.

Типы автомобильных ламп

По этим критериям различают несколько видов электрических ламп, применяемых в автомобилестроении.

Накаливания

Представляют собой вольфрамовую нить в стеклянной колбе, из которой максимально откачан воздух. При подаче напряжения на противоположные концы нити происходит разогрев вольфрама, сопровождающийся излучением фотонов света в видимом спектре. По причине недостаточной мощности и малого ресурса, а также теплоты свечения до 3200 K для головных фар этот тип автоламп применяется только в старинных ретроавтомобилях. А в современных машинах используется для подсветки салона и панели приборов.

Читайте также: Маркировка и расшифровка фар

Галогенные

Модификация ламп накаливания, заключающаяся в том, что вместо вакуума в колбу закачаны галогениды брома и йода. Эти галогены препятствуют прилипанию частичек испаренного вольфрама к внутренней поверхности стекла. Активно перемещаясь внутри колбы эти частички попадают обратно на нить накала и свариваются с ней под действием температуры. Таким образом, происходит частичная регенерация вольфрамовой спирали. Процесс все же не бесконечен, так как испаренные частицы оседают в хаотичном порядке, образуя неравномерные по толщине участки, что в итоге приводит к перегоранию нити в тонких промежутках. Для головных фар, кроме однонитевых, применяют двухнитевые лампы, в которых спирали расположены таким образом, что одна служит для ближнего, а вторая для дальнего света.

Кроме увеличенного в два раза ресурса работы, галогенки светят в два раза ярче обычных ламп накаливания и подобный автосвет широко применяется по сей день.

Газоразрядные

В конце прошлого столетия галогенки были частично вытеснены ксеноновыми лампами. В отличие от предшественников эти приборы работают по принципу дугового разряда в газовой среде. Колба этих ламп изготавливается из прочного кварцевого стекла, внутрь колбы закачивается газ ксенон, а с двух сторон в нее впаиваются два вольфрамовых электрода с проставками из инвара. В момент подачи напряжения на электроды между ними возникает разряд с излучением фотонов света. Так как сам ксенон формирует столб светящейся плазмы только возле катода, то в колбы автоламп добавляют ртуть, соли натрия и скандия. За счет этого основной поток света формируют пары солей и ртути, а ксенон служит для первичного запуска и разогрева основных элементов. Свет таких ламп дает яркий поток, теплотой до 6000 K. Именно эти характеристики так привлекают владельцев авто, но для запуска и работы газоразрядок необходим специальный балласт.

Схема включения в цепь.

Для фар, где не предусмотрена раздельная оптика используют биксеноновые лампы — те же ксенонки, но установленные в специальный механизм, регулирующий фокусное расстояние и направление свечения. Фары, не имеющие подобного механизма, лишены возможности переключения между режимами ближнего и дальнего света с ксеноновыми лампами.

Читайте: 6 лучших моделей ксеноновых ламп

Светодиодные

Следующая ступень эволюции в автосвете — LED лампы. В качестве источника света здесь выступает полупроводниковый кристалл, помещенный под люминофорную заливку. В конструкции лампы имеется схема управления и драйвер, необходимые для работы светодиодов. Так как LED элементы и драйвер сильно греются, то для теплоотвода необходим массивный радиатор. Сами кристаллы размещены с двух сторон в виде дорожек, имитирующих нити накала. Верхняя дорожка отвечает за ближний, а верхняя за дальний свет, причем обе группы прикрыты полусферами, отсекающими прямые лучи, чтобы не ослеплять встречных водителей. Эти лампы имеют ресурс работы до 20000 часов и теплоту света практически в любом необходимом диапазоне, вплоть до 8000K, что делает их самыми долговечными и яркими среди всех аналогов. Главный недостаток светодиодных автоламп в том, что у них нет светораспределения по всему радиусу рефлектора и линзы, как у галогенок или ксенонок. Отсюда вытекает две проблемы:

Их установка возможна только в строго выверенном горизонте, далеко не всегда совпадающем с конструкцией посадочного места в фаре.
Для реализации всего потенциала таких приборов необходима оптика и рефлекторы изначально разработанные под LED лампы.

Последняя разработка, основанная на LED технологии — лазерные фары. Эта инновация позволила увеличить дальность свечения головных фар до 600 метров, но слишком узкий конус света и космические расценки на лазеры пока не дают распространиться новинке на рынке автосвета в полной мере.

Рекомендуем: 7 лучших светодиодных ламп для авто

Виды автомобильных цоколей

Для удержания лампы в посадочном месте и герметизации колбы необходим цоколь, имеющий контакты для соединения с источником питания. В зависимости от многих факторов цоколи разнятся по форме и размерам конструктивных элементов.

С защитным фланцем

Он же фокусирующий. Используется в фарах головного света, так как шпильки на фланце расположены в точном соответствии с посадочными пазами. Это позволяет добиться одинаковой фокусировки лучей в левой и правой фаре со строгим углом наклона. Крепится посредством болтов или прижимной пружины, расположенной в задней части корпуса фары. В противотуманках спираль накала, колба с газом или светодиодная панель располагаются перпендикулярно рефлектору. Соединение с контактами осуществляется при помощи клемм.

Софитные

По форме напоминают предохранители напряжения. Такое расположение цоколей позволяет устанавливать эти источники света в плоские элементы конструкции. Применяются для подсветки номерного знака, приборных панелей, салона, багажника.

Штифтовые

Они же байонетные. Похожи на резьбовые, но функцию резьбы выполняют один или несколько штифтов. Штифты могут располагаться со смещением по высоте и радиусу. Фиксация происходит поворотом лампы на 10–15 градусов по часовой стрелке до упора. В качестве контакта выступает металлический корпус цоколя и одна или две напайки на торце. Применяется во всех видах освещения, кроме головного света, чаще всего, для указателей поворотов, стоп-сигналов, габаритных огней.

Cо стеклянным цоколем

Металлические крепежные элементы в такой лампе отсутствуют, а удержание в посадочном месте происходит за счет фиксации пружинным зажимом в патроне. Устанавливаются в габаритные огни, аварийное освещение, подсветку приборной панели и везде, где не нужна большая мощность.

Новые виды цоколей

Как таковой принципиально новых типов соединений, получивших массовое распространение пока нет. Все что делают производители — модифицируют существующие варианты, меняя незначительно форму и расположение крепежных элементов ради привязки потребителя к конкретной фирме и обслуживанию в автосервисах компании. Примером могут послужить цоколи h5, H7, h29 в которых практически нет различий, но установить их в один и тот же патрон не получится, так как выступы на фланцах этих ламп отличаются по размерам. Для некоторых типов соединений существуют переходники, но их использование делает прибор более уязвимым к внешним воздействиям.

Маркировка и обозначение автоламп

По количеству контактов

В некоторых маркировках, в самом конце маленькой латинской буквой обозначается количество контактов в цоколе по принципу первой буквы латинского исчисления:

s (single) — 1;
d (duo) — 2;
t (tres) — 3;
q (quatro) — 4;
p (penta) — 5.

В качестве примера можно привести распространенный цоколь P45t, где буква t означает, что лампочка питается посредством трех контактов.

По типу цоколя

По ГОСТ 2023-88, принятому еще в советские времена, в маркировке ламп не всегда заложена информация о конкретной разновидности присоединительной системы.

Например:

АКГ — аббревиатура, означающая, что прибор представляет собой автомобильную кварцевую галогенную лампу;
А — буква, информирующая только о принадлежности лампы автотранспортному средству;
АМН — автолампа, где буквы МН говорят о миниатюрных размерах;
АС — единственный случай, в котором литерой С обозначен софитный цоколь.

С евростандартом ECE все обстоит несколько лучше. Здесь уже выделены отдельные обозначения для максимальной информативности всех конструктивных особенностей осветительного прибора, где:

H — галогенная лампа;
T — миниатюрная;
R

— стандарт с диаметром цоколя 15 мм.

В отношении конкретного типа цоколя по европейской маркировке различают:

P — фланцевый;
W — стеклянный;
BA — байонетный, с симметрично расположенными штифтами;
BAY — байонетный, со штифтами, смещенными по высоте;
BAZ — байонетный, со смещением штифтов по радиусу и по высоте;
G — штырьковый;
E — резьбовый.

Если лампа производства США, то американские стандарты DOT предусматривают следующие обозначения:

HB1 и HB2 — галогенная, двухнитевая лампа;
HB3 — однонитевая дальнего света;
HB4 — однонитевая ближнего света;
D1R
, D1S — газоразрядные, первого поколения;
D2R, D2S — газоразрядные второго поколения.

Буквы S и R указывают на линзовый и рефлекторный тип оптики.

По цвету

В аббревиатуре по поводу цвета колбы существует только одно обозначение — буква Y, от английского yellow, информирующая о желтом цвете лампы, например, WY5W.

Все остальные модификации указываются фирмой непосредственно в названии модели прибора, например, Whitebeam III, CoolBlue и т. д.

Таблица совместимости цоколей и автомобильных ламп

При этом в лампах H и НВ каждый тип имеет соответствующие габариты, в которых строго регламентирован радиус колбы и цоколя. Размеры указаны на картинке.Это значит, что светодиодные аналоги с подобной маркировкой в идеале тоже имеют соответствующие размеры в миллиметрах. Некоторые китайские версии с этими же обозначениями могут не совпадать с посадочным местом и даже не поместиться в корпус фары, если оптика расположена вплотную к заводской лампе, а колба аналога на пару миллиметров длиннее.

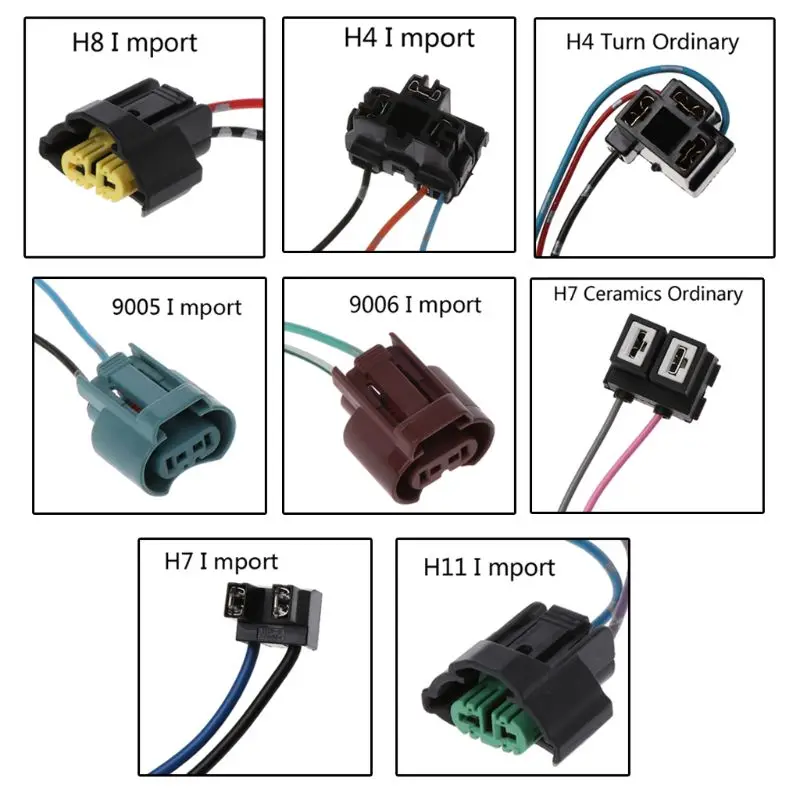

Разъемы для ламп | Koito

В ассортименте компании KOITO так же присутствуют разъемы для автомобильных ламп, предназначенных как для ламп головного света, так и для ламп дополнительного освещения.

Разъемы для автомобильных ламп, как и вся продукция компании KOITO, поставляются на конвейеры автопроизводителей, отличаются надежным качеством и долгим сроком службы.

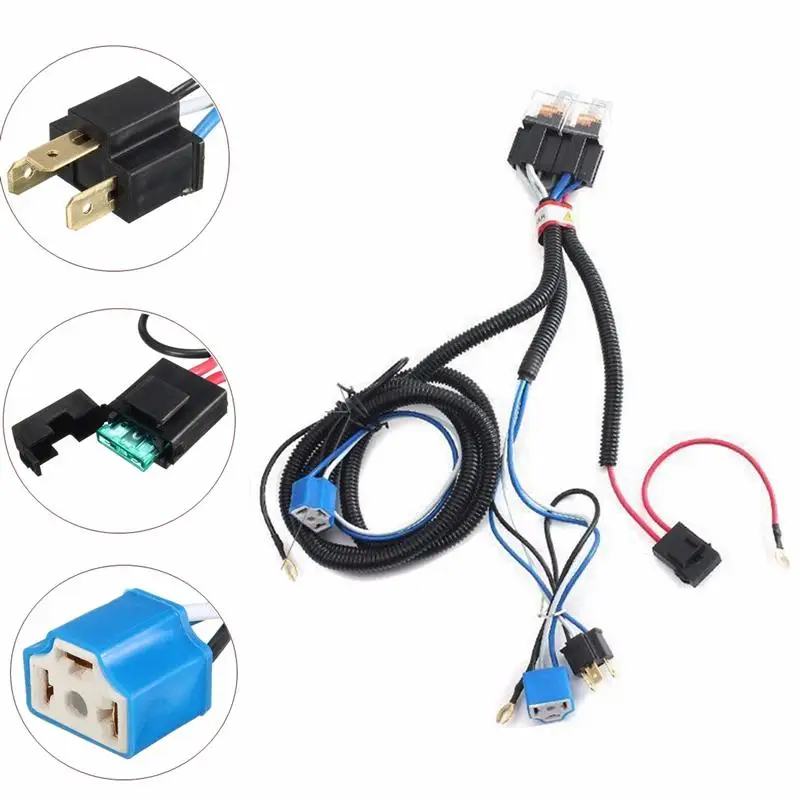

Разъемы для ламп головного света:

Артикул	Тип лампы	Фото
Разъемы для ламп головного света
C0457	h2
C0456	h5

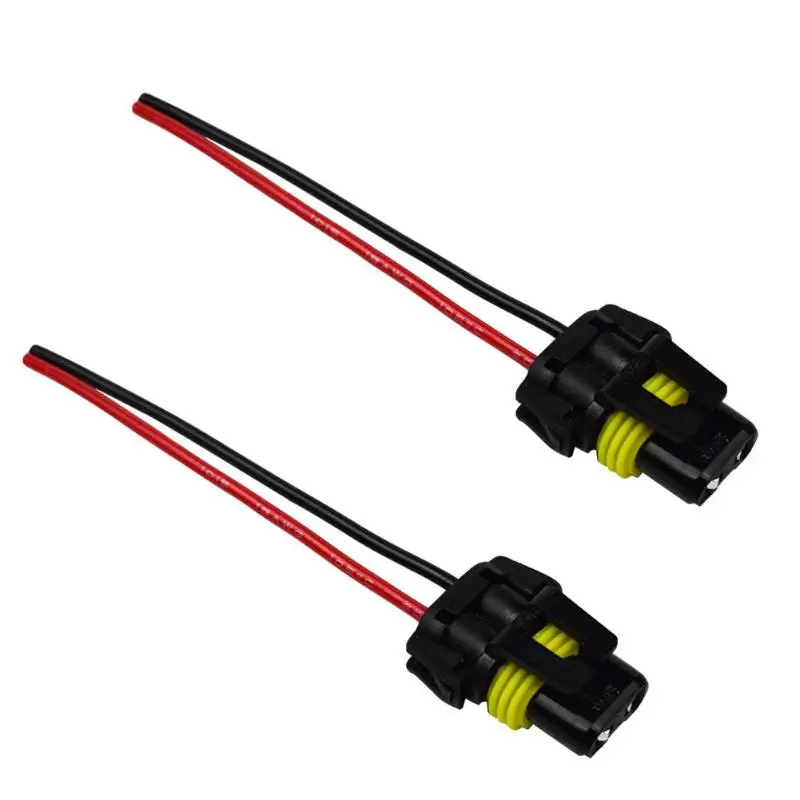

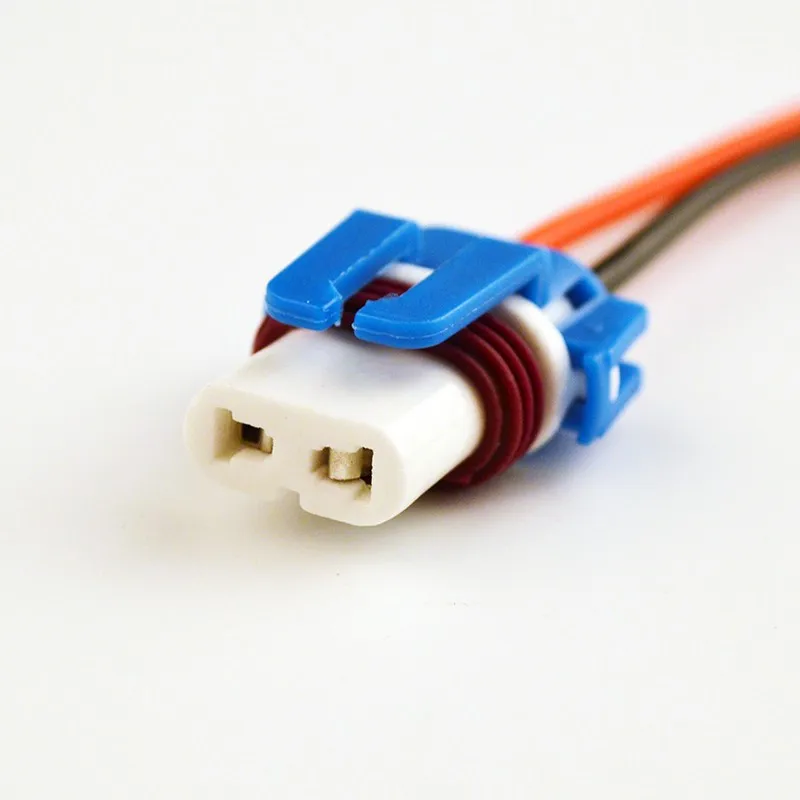

C0473	HB3
C0474	HB4
C0452	h4C

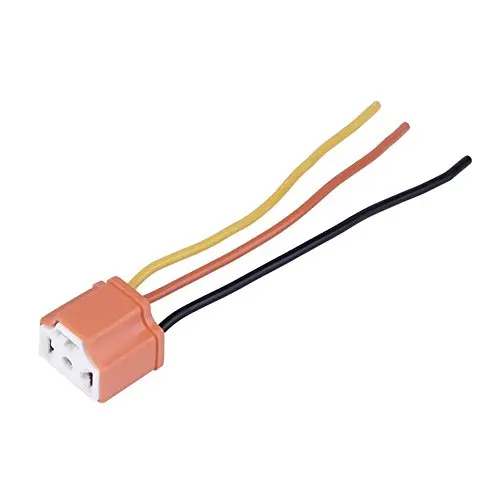

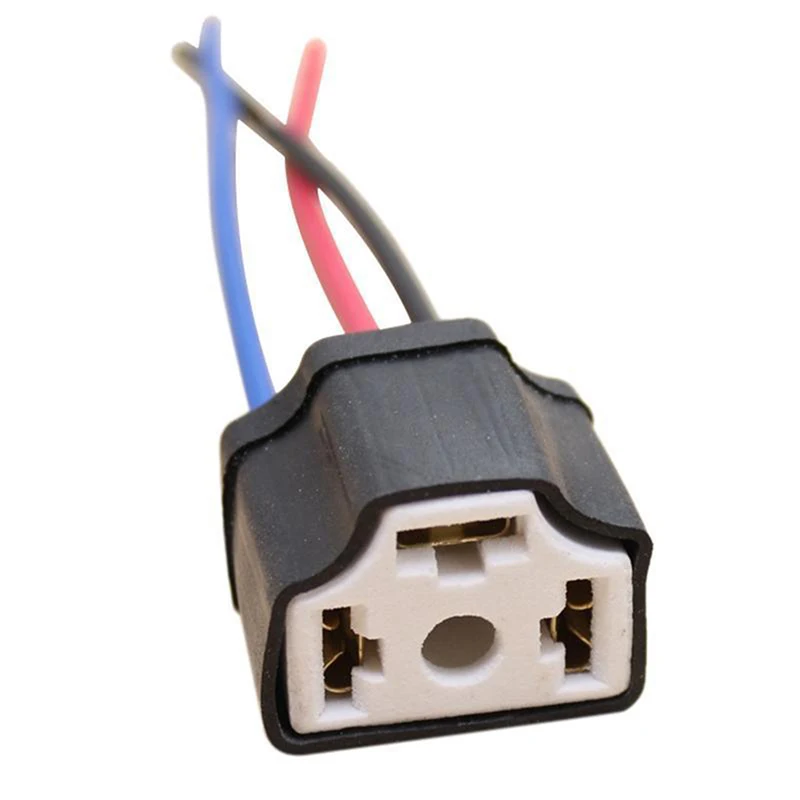

C0454	h4

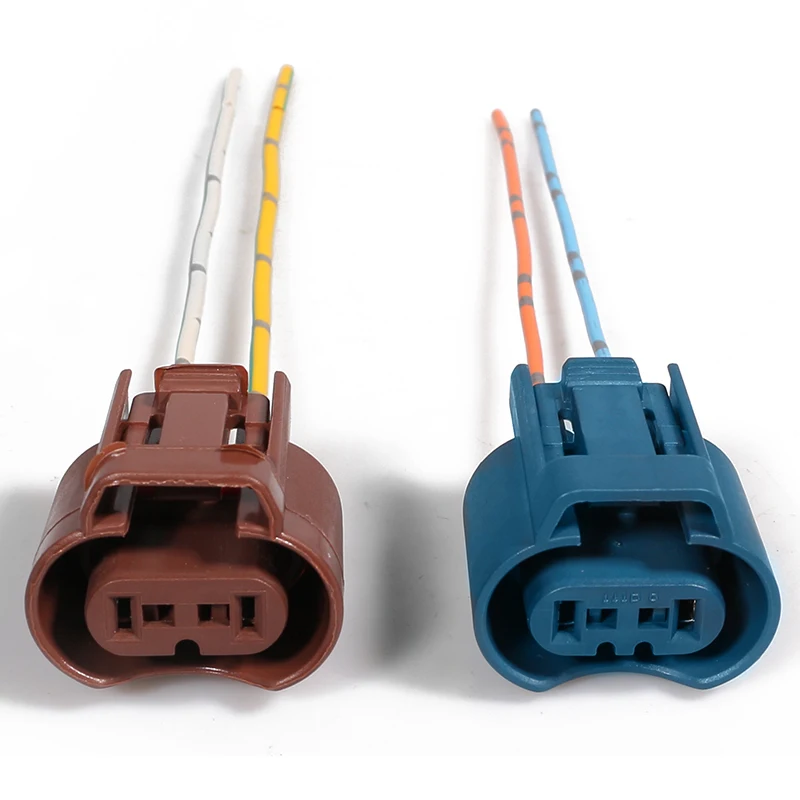

C0701	H7

Разъемы для ламп дополнительного освещения:

Артикул	Тип лампы	Фото
Разъемы для ламп дополнительного освещения

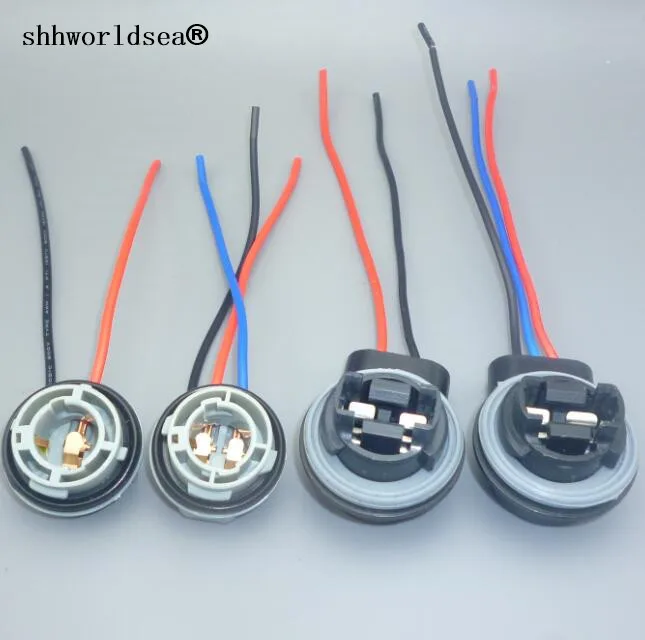

C4571A	S25 BA15s
C4571B	S25 BA15s
C4571C	S25 BA15s
C4571D	S25 BA15s

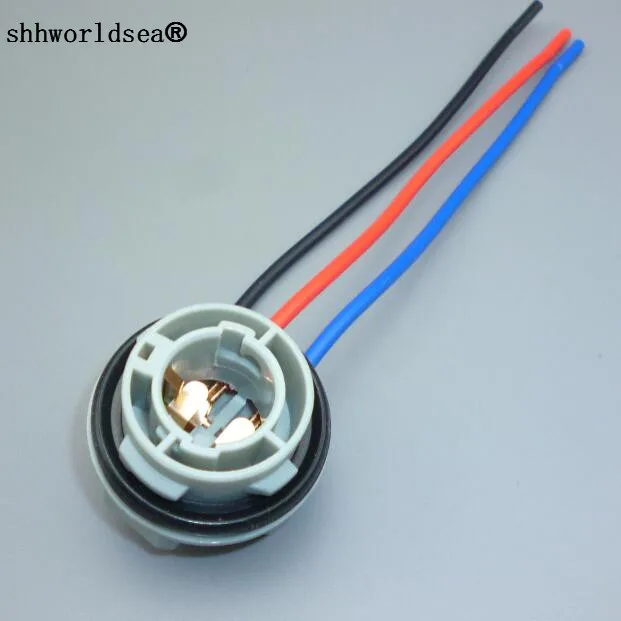

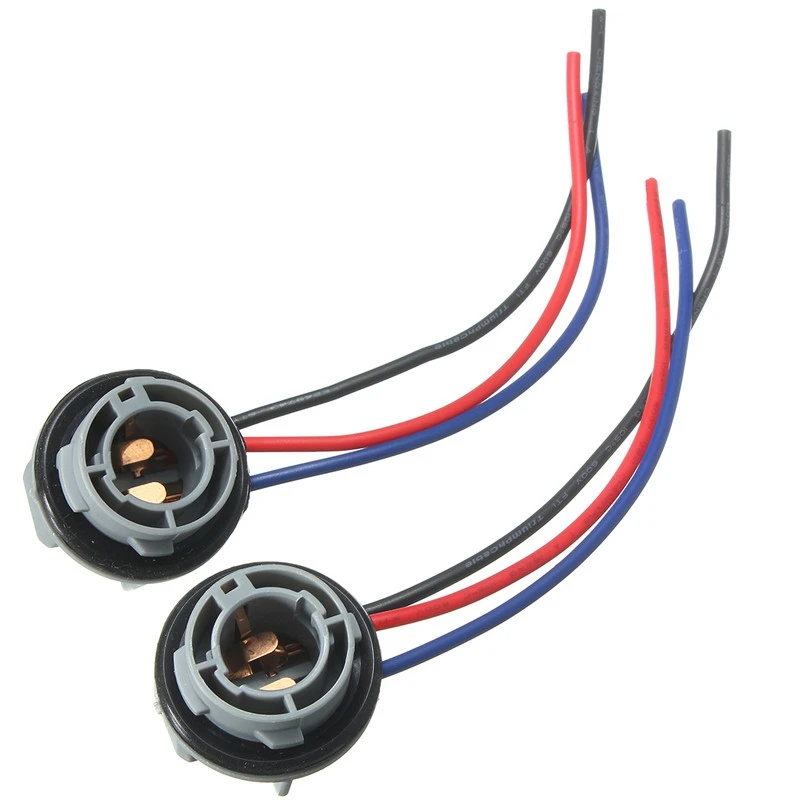

C4531A	S25 BAY15d
C4531B	S25 BAY15d
C4531C	S25 BAY15d
C3453A	G18 BA15s

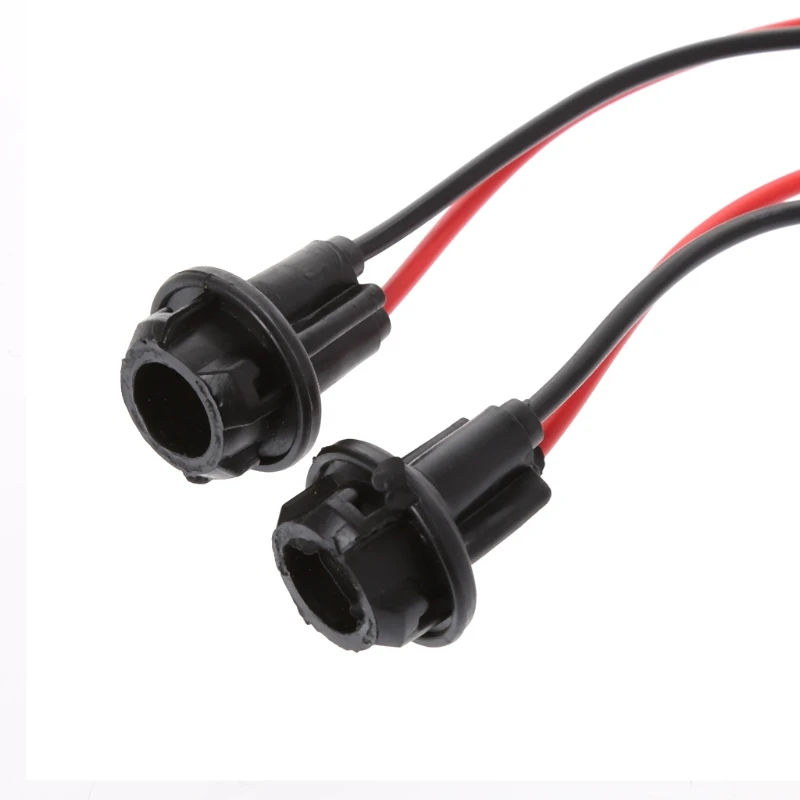

C1881A	T20 W3x16d
C1881B	T20 W3x16d
C1881C	T20 W3x16d
C1881D	T20 W3x16d
C1891A	T20 W3x16d
C1583A	T10 W2. 1×9.5d
C1583B	T10 W2.x9.5d
C1583C	T10 and T16 W2.1×9.5d
C1583D	T10 and T16 W2.1×9.5d
C1583E	T10 and T16 W2.1×9.5d
C1583F	T10 and T16 W2.1×9.5d

Цоколи автомобильных ламп – список с картинками и обозначениями

Posted in
- Лампы для авто

Posted byby Юлия
24.12.2019
0 Comments

Благодаря Томасу Эдисону, в мире появился первый цоколь, предназначенный для функционирования стандартного вида источника света. Исходные технологические разработки ежегодно претерпевали новые изменения, отражающиеся на работе светильного источника.

Сегодня в каталогах множества производителей можно насчитать минимум 10 основных типов разнообразных креплений. Данные элементы предназначаются не только для оснащения бытовых светильников, но и всевозможных фонарей, прожекторов и даже автомобильных светоприборов. Чтобы правильно подобрать изделие, следует рассмотреть все цоколи автомобильных ламп, список с картинками.

Краткие технические особенности

Цоколь лампы для авто – неотъемлемый элемент, который требуется для крепкой фиксации светильного аппарата в патроне устройства. Помимо всего, данная деталь обеспечивает беспрерывную подачу электроэнергии через свои контакты для подпитки светоприбора. Некоторые константные элементы предусматривают наличие газа, в результате неправильного подбора устройства может образоваться утечка.

Типы цоколей в рамках одного автомобиля

Цоколи подразделяются по виду контактных приспособлений и могут быть:

С лепестками
Монолитными площадками
Проволочными штырьками.

Цоколь как основание светильного аппарата предназначается для обеспечения надежной герметизации самой колбы и защиты от воздействия агрессивных внешних условий.

Если дело касается диодных приспособлений, то фиксирование лампочек для авто не обязательно. В остальных типах автоламп, таких как галогеновые, ксеноновые и аппараты с методом накаливания, обязательно должно присутствовать герметичное соединение.

Каждая модификация цокольного элемента обладает индивидуальным индексом, который может различаться как буквенной символикой, так и цифрами. Все значения сообщают определенные параметры изделия. Чтобы понять расшифровку видов автомобильных лампочек, следует изучить таблицу и списки определений.

Маркировка по цоколю

Предназначение в краткой форме:

Аппарат надежно удерживает светоприбор в патроне присоединительного типа.
Является проводником электроэнергии, поступающей от источника до нитей накаливания.
Обеспечивает герметизацию корпуса автолампы, защищающую устройство от влияния внешних факторов.

ВИДЕО: Основные виды цоколей

Классификация и виды

На момент существования СССР были зафиксированы в государственном регламенте 4 основные аббревиатуры лампочек для автотранспорта, которые производились на данной территории:

АМН – сокращенное название автоламп с миниатюрными размерными параметрами.
АКГ — обозначаются такие светоприборы на автомобили, как галогеновые изделия и кварцевые.
АС – аббревиатура числится за софитной светотехникой;
А – стандартный тип комплектации, предназначенный для автотранспорта.

Зачатую последующая цифирная символика, которая указывается после букв, свидетельствует об объеме мощности светотехники и серийном номере производителя. Однако данная маркировка может встречаться исключительно на автотранспортных световых устройствах отечественного изготовления. Одним из основных недостатков индексации считается отсутствие в коде определенного типа автомобильных ламп. Сегодня подобные шифры практически не используются.

Модификации оптики и патронов

На данный момент чаще всего в сфере автомобилестроения и реализации запчастей встречаются продукты с иными обозначениями. Обновленные правила создания символики положительно повлияли на образование уникального индекса, соответствующего стандартизированным нормативам ЕСЕ.

Список с картинками — основные типы автомобильных ламп

Чтобы было проще разобраться в товаре, каждый элемент обозначается следующей аббревиатурой:

H – символ обозначает галогеновые светоприборы;
W — продукт, в комплектацию которого входят компоненты, состоящие из стекла;
R – галогенные лампы с цокольным составляющим и колбой, диаметр которых равен 15см;
Y – сокращенное обозначение светового устройства для авто, в котором присутствует колба оранжевого оттенка;
T — лампы на транспорт данной модификации имеют компактные размерные параметры.

Кроме того, существуют типы цоколей автомобильных ламп, отличающиеся индивидуальным количеством контактных элементов, которое варьируется в пределах от 1 до 5 единиц.

Разнообразие подразделений классификации можно определить по списку с картинками. Однако следует знать, что каждый вид изделия полностью зависит от технических характеристик крепления.

Индивидуальная классификация и маркировка

Помимо уже указанных аббревиатур устройств, предназначенных для освещения, аппараты обладают индивидуальной классификацией и маркировкой, которая создается на основе типа присоединительного патрона.

Каждый вид соединительной системы разработан таким образом, чтобы не было возможности вкручивать или вставлять лампы в патроны несоответствующей классификации.

Из основных разновидностей производители выпускают продукцию по следующим категориям:

BA – штифтовой тип фиксирующего элемента;
G – изделие в виде штыков, подходящее для большинства видов ламп, начиная от галогенных маленьких и заканчивая потолочными люминесцентными;
W – изготавливают преимущественно из ударопрочного стекла. Контакты пронизываются через корпус колбы и достаются наружу. Сфера применения распространяется только на подворотники автотранспорта;
BAZ – штифтовые приборы с незначительными смещениями основных составляющих в диаметре;
P – применяется для оснащения светоприбора фланцевым цоколем. Комплектация внутренней части колбы предусматривает наличие линзы, которая направляет лучи на необходимую территорию;
BAY – стандартный продукт штифтового класса;
E – устройство обладает резьбовым элементом, который является наиболее востребованным среди владельцев авто. Изначально аппарат применялся вместе со световым источником накаливаемого вида, однако сейчас область использования охватила и энергосберегающий продукт.

Существуют и другие разновидности цоколей светодиодных ламп и галогенных:

Аббревиатура	Обозначение
F	Оснащенный одним штырем
K	Обладает кабельными соединительными составляющими
R	В комплектацию входит утопленный контакт, предусматривающий работу с высоким температурным режимом и мощностью. Зачастую выступает в качестве небольшого кварцевого, галогенового устройства
S	Главное составляющее – софитный цокольный элемент. Располагается с одной стороны корпуса
T	Телефонный — применяется для оснащения панели управления освещением
A	Цилиндрический цокольный прибор
B	Обладает рифленым вкручивающим составляющим
C	Выпускается с индивидуальными формами

Количество контактов светотехники определяется такими символами:

S – 1;
D – 2;
T – 3;
Q – 4;
P – 5.

Картинки с обозначениями помогут наглядно запомнить все индивидуальные особенности изделий и подобрать наиболее подходящий вариант. Перечисленные списки желательно знать каждому автовладельцу, но если нет времени и желания разбираться в модификациях устройств, можно просто сохранить изображения.

Как выглядит каждая лампа и где она применяется

Задняя оптика авто — разновидности

При подборе определенной модели следует обращать внимание как на классификации и характеристики устройства, так и на составляющие комплектации.

ВИДЕО: Какие лампы ставить в фары

Таблица автомобильных ламп и их заменяемость.

Таблица-список автомобильных ламп

Обозначения в таблице представлены в двух форматах. Новом международном и старом обозначении автомобильных ламп. Дополнительное изображение поможет идентифицировать лампу.

Новое международное обозначение	Старое обозначение	Цоколь
h2	h2	P14,5s
h3	h3	Х511
h4	h4	PK22s
h5/HB2	h5/HB2	P43t
H7	H7	PX26d
H8*	H8	PGJ19-1
H9*	H9	PGJ19-5
h20	h20	PY20d
h21*	h21	PGJ19-2
h22*	h22	PZ20d
h23*	9008	P26. 4t
h37	880,881	PGJ13
HB1	9004	P29t
HB3	9005	P20d
HB4	9006	P22d
HB5	9007	PX29t
H6W	64132	BAX9s
h31W	64138	BAY9s
W1.2W	W1.2W	W2x4.6d
W2.3W	W2.3W	W2x4.6d
WY2.3W	WY2.3W	W2x4.6d
W3W	W3W	W2. 1×9.5d

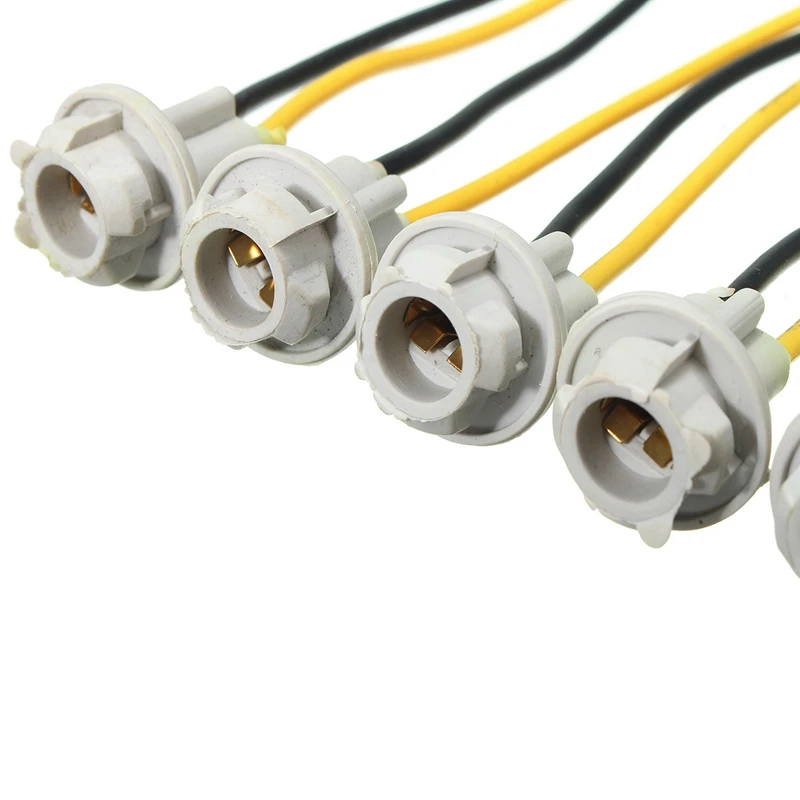

W5W	T10,194	W2.1×9.5d
WY5W	T10,194	W2.1×9.5d
W16W	T15, 921	W2.1×9.5d
W21W	7440, T20	W3x16d
WY21W	7440, T20	W3x16d
W21/5W	7443, T20	W3x16q
C5W	FE T10, FESTOON	SV8.5-8
C21W	C21W	SV8.5-8
T4W	T4	BA9s
T5	T5	W2x4. 6d
P21W	1156	BA15s
PY21W	1156	BAU15s
P21/4W	1157	BAZ15d
P21/5W	1157	BAY15d

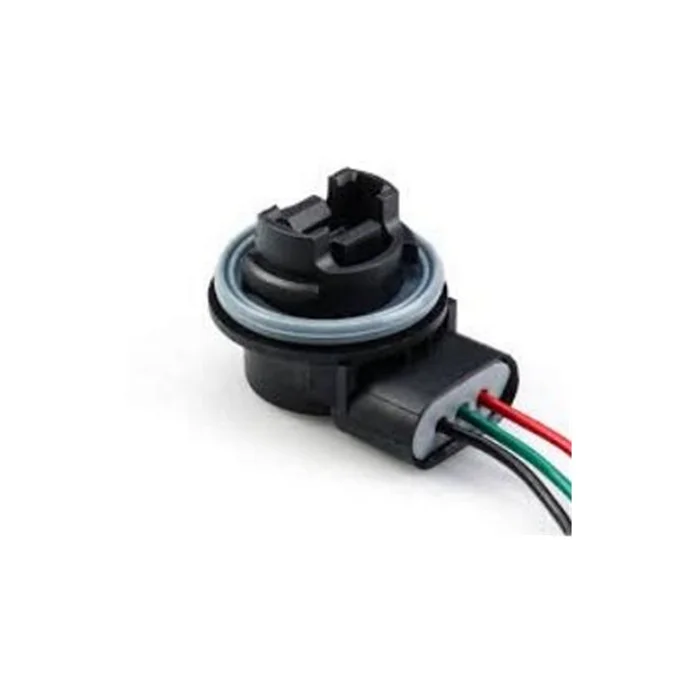

P27W	3157	WX2.5x16d
P27/7W	3157	WX2.5x16q
PY27/7W	3157	WX2.5x16q
R5W	1156	BA15s
R10W	1156	BA15s
RY10W	1156	BA15s
D1S	D1S	PK32d-2
D1R	D1R	PK32d-3
D2S	D2S	P32d-2
D2R	D2R	P32d-3
D3S	D3S	PK32d-5
D3R	D3R	PK32d-6
D4S	D4S	P32d-5
D4R	D4R	P32d-6

* На первый взгляд абсолютно идентичны лампы H8, H9, h20, h21, h22 и h23, но это не так!

H8

Мощность — 35W

Напряжение — 12V

Световой поток — 800 лм

Цоколь — PGj19-1

h21

Мощность — 55W

Напряжение — 12V

Световой поток — 1350 лм

Цоколь — PGj19-2

H9

Мощность — 65W

Напряжение — 12V

Световой поток — 2100 лм

Цоколь — PGj19-5

потребляемая мощность у всех этих ламп разная, что говорит о различных требованиях к проводке автомобиля. Так, например, для лампы h21 потребуются более толстые провода, т.к. ее номинальная мощность 55W, а максимальная порядка 62W. Если вместо H8 Вы установите лампы h21, то это может привести к сгоранию предохранителя или в крайнем случае, к возгоранию электропроводки автомобиля, что недопустимо;
производители автомобильных ламп позаботились и выполнили цоколя этих ламп с небольшими отличиями. У каждой из этих ламп есть три «усика», дак вот выполнены они с небольшими отличиями, чтобы потребитель не смог установить одну лампу в замен другой и подверг свой автомобиль и себя опастности;
и наконец последняя причина это разъем, как видно на фото, разъем у данных ламп разный, что также не позволит установить одну лампу вместо другой.

Цоколи ламп W5W, WY5W, W16W одинаковые, но диаметр самой лампы W16W намного больше, поэтому она может подойти не во все гнезда W5W. W5W, соответственно подойдет вместо любой W16W.

Взаимозаменяемы цоколи ламп P21W, R5W, R10W, RY10W.

Типы цоколей автомобильных ламп.

В зависимости от количества контактов у цоколя лампы добавляется соответствующая буква.

s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов

А – лампа автомобильная.
АМН – лампа автомобильная миниатюрная.
АС – софитная лампа автомобильная.
АКГ – кварцевая галогенная автомобильная лампа.
Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 ватта.
R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R 5W) – мощность 5 ватт.
R2 — Диамтр колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 ватт.
SV (С) – софитная лампа (с двух сторон расположен цоколь). Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.
ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.
BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения (W 2*4,6d 5W) – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.

Буква «Y» в названии обозначает, что цвет лампы — желтый (yellow).

Обозначение «/4W», «/5W» и «/7W» показывает, что лампа имеет 2 нити накаливания (в светодиодных лампах — 2 режима работы: мягко/ярко). Цоколи ламп одинаковые. Разница в мощности: у ламп накаливания: 4W, 5W и 7W соответственно.

Цокольные лампы -T4W, P21W, P21/4W, P21/5W, R5W, R10W, RY10W для габаритов, поворотников, стоп-сигналов.

Безцокольные лампы — W16W, W21W, WY21W, W21/5W, P27W, P27/7W, T5.

Применяемость.

Как определить какой тип ксеноновых ламп установлен в вашем автомобиле?

Многие ксеноновые автомобильные ламы на первый взгляд одинаковые, но это не так. Они абсолютно разные по внешнему виду, характеристикам и служат для разных целей.

Последняя буква:

S — Для линзованной оптики.
R — Для рефлекторной оптики.

Напряжение:

D1S/D1R — 85v.
D2S/D2R — 85v.
D3S/D3R — 45v.
D4S/D4R — 45v.

Не взаимозаменяемы!

Если лампа в автомобиле отсутствует по какой-либо причине? Определяем по посадочному отверстию. Которое соответственно будет в зеркальном виде.

Заменяемость галогеновых ламп на Xenon.

Другие статьи:

Маркировка автомобильных стекол;
Таблица сокращений пластмасс;
Маркировка шин и дисков;
Типы кузовов автомобилей;

Типы автомобильных ламп | это… Что такое Типы автомобильных ламп?

Современные автомобили используют различные виды ламп для различных назначений: для освещения дороги, для сигнализации и вывода информации о состоянии автомобиля. Типы ламп зависят от их использования и производителя.

Содержание

1 Европа
- 1.1 Лампы накаливания
- 1.2 Газоразрядные (ксеноновые)
- 1.3 Старого образца
2 США
3 См. также
4 Примечания
5 Ссылки

Европа

Лампы накаливания

**Группа 1 (Без ограничений)**
Категория	Число нитей накала	Электрические характеристики^[1]	Примечание
h2	1	6 В/55 Вт, 12 В/55 Вт, 24 В/70 Вт
h4	1	6 В/55 Вт, 12 В/55 Вт, 24 В/70 Вт
h5	2	12 В/60 Вт (дальний свет)/55 Вт (ближний свет), 24 В/75 Вт (дальний свет)/70 Вт (ближний свет)	Аналог в США: «9003/HB2»^[2]
H7	1	12 В/55 Вт, 24 В/70 Вт
H8	1	12 В/35 Вт	Прямоугольный цоколь
H8B	1	12 В/35 Вт
H9	1	12 В/65 Вт	Прямоугольный цоколь
H9B	1	12 В/65 Вт
h20	1	12 В/42 Вт	Прямоугольный цоколь
h21	1	12 В/55 Вт, 24 В/70 Вт	Прямоугольный цоколь
h21B	1	12 В/55 В, 24 В/70 Вт
h22	1	12 В/53 Вт	Прямоугольный цоколь
h23	2	12 В/60 Вт (дальний свет)/55 Вт (ближний свет)
h23A	2	12 В/60 Вт (дальний свет)/55 Вт (ближний свет)	Прямоугольный цоколь
h24	2	12 В/60 Вт (дальний свет)/55 Вт (ближний свет)
h25	2	12 В/55 Вт (дальний свет)/15 Вт (Лампы дневного света)	Прямоугольный разъем
h31W	1	12 В/21 Вт, 24 В/21 Вт
h37W/1	1	12 В/27 Вт
h37W/2	1	12 В/27 Вт	Прямоугольный цоколь
HB3	1	12 В/60 Вт	Прямоугольный цоколь
HB3A	1	12 В/60 Вт
HB4	1	12 В/51 Вт	Прямоугольный цоколь
HB4A	1	12 В/51 Вт
HIR1	1	12 В/65 Вт	Прямоугольный цоколь
HIR2	1	12 В/55 Вт	Прямоугольный цоколь
HS1	2	6 В/35 Вт (дальний свет)/35 Вт (ближний свет), 12 В/35 Вт (дальний свет)/35 Вт (ближний свет)
HS2	1	6 В/15 Вт, 12 В/15 Вт
HS5	2	12 В/35 Вт (дальний свет)/30 Вт (ближний свет)	Для мотоциклов
HS6	2	12 В/40 Вт (дальний свет)/35 Вт (ближний свет)
PX24W	1	12 В/24 Вт
PSX24W	1	12V/24W
S2	2	6 В/35 Вт (дальний свет)/35 Вт (ближний свет), 12 В/35 Вт (дальний свет)/35 Вт (ближний свет)	Для мотоциклов
S3	2	6 В/15 Вт, 12 В/15 Вт	Для мопедов

Группа 2 (Только для использования в фонарях сигнальных ламп, боковых, фонарях заднего хода и подсветки номерного знака
Категория	Цоколь (База)	Число нитей	Электрические характеристики^[1]	Примечание
C5W	SV8. 5	1	6 В/5 Вт, 12 В/5 Вт, 24 В/5 Вт	Старое обозначение: C11
H6W	BAX9s	1	12 В/6 Вт
HY6W	BAZ9s	1	12 В/6 Вт	Янтарный
HY21W	BAW9s	1	12 В/21 Вт, 24 В/21 Вт	Янтарный
P13W	PG18.5d-1	1	12 В/13 Вт
P19W	PGU20-1	1	12 В/19 Вт
PR19W	PGU20-5	1	12 В/19 Вт	Красный
PY19W	PGU20-2	1	12 В/19 Вт	Янтарный
PS19W	PG20-1	1	12 В/19 Вт
PSR19W	PG20-5	1	12 В/19 Вт	Красный
PSY19W	PG20-2	1	12 В/19 Вт	Янтарный
P21W	BA15s	1	6 В/21 Вт, 12 В/21 Вт, 24 В/21 Вт	Старое обозначение: P25-1
PR21W	BAW15s	1	12 В/21 Вт, 24 В/21 Вт	Красный
PY21W	BAU15s	1	12 В/21 Вт, 24 В/21 Вт	Янтарный
P21/4W	BAZ15d	2	12 В/21 Вт (Основная нить)/4 Вт (Дополнительная нить), 24 В/21 Вт (Основная нить)/4 Вт (Дополнительная нить)
PR21/4W	BAU15d	2	12 В/21 Вт (Основная нить)/4 Вт (Дополнительная нить), 24 В/21 Вт (Основная нить)/4 Вт (Дополнительная нить)	Красный
P21/5W	BAY15d	2	6 В/21 Вт(Основная нить)/5 Вт(Дополнительная нить), 12 В/21 Вт(Основная нить)/5 Вт(Дополнительная нить), 24 В/21 Вт(Основная нить)/5 Вт(Дополнительная нить)	Старое обозначение: P25-2
PR21/5W	BAW15d	2	12 В/21 Вт(Основная нить)/5 Вт(Дополнительная нить), 24 В/21 Вт(Основная нить)/5 Вт(Дополнительная нить)	Красный
P24W	PGU20-3	1	12 В/24 Вт
PR24W	PGU20-6	1	12 В/24 Вт	Красный
PY24W	PGU20-4	1	12 В/24 Вт	Янтарный
PS24W	PG20-3	1	12 В/24 Вт
PSR24W	PG20-6	1	12 В/24 Вт	Красный
PSY24W	PG20-4	1	12 В/24 Вт	Янтарный
P27W	W2. 5x16d	1	12 В/27 Вт
P27/7W	W2.5x16q	2	12 В/27 Вт (Основная нить)/7 Вт (Дополнительная нить)	Аналог в США: «3157»
PR27/7W	WU2.5×16	2	12 В/27 Вт (Основная нить)/7 Вт (Дополнительная нить)	Красный
PY27/7W	WX2.5x16q	2	12 В/27 Вт (Основная нить)/7 Вт (Дополнительная нить)	Янтарный Аналог в США: «3757A»
R5W	BA15s	1	6 В/5 Вт, 12 В/5 Вт, 24 В/5 Вт	Старое обозначение: R19/5
RR5W	BAW15s	1	12 В/5 Вт, 24 В/5 Вт	Красный
R10W	BA15s	1	6 В/10 Вт, 12 В/10 Вт, 24 В/10 Вт	Старое обозначение: R19/10
RR10W	BAW15s	1	12 В/10 Вт, 24 В/10 Вт	Красный
RY10W	BAU15s	1	6 В/10 Вт, 12 В/10 Вт, 24V/10 Вт	Янтарный
T1. 4W	P11.5d	1	12 В/1.4 Вт
T4W	BA9s	1	6 В/4 Вт, 12 В/4 Вт, 24 В/4 Вт	Старое обозначение: T8/4
W2.3W	W2x4.6d	1	12 В/2.3 Вт
WY2.3W	W2x4.6d	1	12 В/2.3 Вт	Янтарный
W3W	W2.1×9.5d	1	6 В/3 Вт, 12 В/3 Вт, 24 В/3 Вт	Старое обозначение: W10/3
W5W	W2.1×9.5d	1	6 В/5 Вт, 12 В/5 Вт, 24 В/5 Вт	Иногда обозначают «T10» Старое обозначение: W10/5
WR5W	W2.1×9.5d	1	12 В/5 Вт, 24 В/5 Вт	Красный
WY5W	W2.1×9.5d	1	6 В/5 Вт, 12 В/5 Вт, 24 В/5 Вт	Янтарный
W15/5W	WZ3x16q	2	12 В/15 Вт(Основная нить)/5 Вт(Дополнительная нить)	Для мотоциклов
W16W	W2. 1×9.5d	1	12 В/16 Вт	Аналог в США: «921»
W21W	W3x16d	1	12 В/21 Вт
WY21W	WX3x16d	1	12 В/21 Вт	Янтарный
WP21W	WY2.5x16d	1	12 В/21 Вт
WPY21W	WZ2.5x16d	1	12 В/21 Вт	Янтарный
W21/5W	W3x16q	2	12 В/21 Вт(Основная нить)/5 Вт(Дополнительная нить)
WR21/5W	WY3x16q	2	12 В/21 Вт(Основная нить)/5 Вт(Дополнительная нить)	Красный

**Группа 3 (Только для замены)**
Категория	Цоколь (База)	Число нитей	Электрические характеристики^[1]	Примечание
C21W	SV8.5	1	12 В/21 Вт	Старое обозначение: C15, Только для фонарей заднего хода
R2	P45t-41	2	6 В/45 Вт (Дальний свет)/40 Вт (Ближний свет), 12 В/45 Вт (Дальний свет)/40 Вт (Ближний свет), 24 В/55 Вт (Дальний свет)/50 Вт (Ближний свет)
S1	BA20d	2	6 В/25 Вт (Дальний свет)/25 Вт (Ближний свет), 12 В/25 Вт (Дальний свет)/25 Вт(Ближний свет)	Для мотоциклов

Газоразрядные (ксеноновые)

ЕЭК ООН стандартизует газоразрядные лампы (ксеноновые лампы). ^[3]

Категория	Цоколь (База)	Объективные электрические характеристики
D1R	PK32d-3	85 В/35 Вт
D1S	PK32d-2	85 В/35 Вт
D2R	P32d-3	85 В/35 Вт
D2S	P32d-2	85 В/35 Вт
D3R	PK32d-6	42 В/35 Вт
D3S	PK32d-5	42 В/35 Вт
D4R	P32d-6	42 В/35 Вт
D4S	P32d-5	42 В/35 Вт

Мощность всех стандартных балластов 12 В/35 Вт.

Старого образца

Это устаревшие лампы, но которые все еще можно встретить на некоторых старых автомобилях.

Категория	Число нитей	Электрические характеристики	Примечание	Изображение
h3^[4]	1	12 В/55 Вт

США

В США правила ЕЭК не признаются. Типы разрешенных ламп регулируются по NHTSA после предоставления производителем всех данных согласно Кодексу федеральных правил 49CFR564.^[5] Список разрешенных типов автомобильных ламп (или заменяемых источников света) имеется в реестре NHTSA.^[6]

**Для фар**
Категория	Цоколь (База)	Число нитей	Мощность при 12.8 В	Примечание
9003 (HB2)	P43t-38	2	60 Вт/55 Вт(Дальний/Ближный свет)	Европейский h5
9004 (HB1)	P29t	2	65 Вт/45 Вт(Дальний/Ближний свет)^[6]
9005 (HB3)	P20d (90°)	1	65 Вт
9005XS (HB3A)	P20d (прямой)	1	65 Вт	Так же как и HB3 отл. 180° прямой базы
9006 (HB4)	P22d (90°)	1	55 Вт
9006XS (HB4A)	P22d (прямой)	1	55 Вт	Так же как и HB4 отл. 180° прямой базы
9007 (HB5)	PX29t	2	65 Вт/55 Вт (Дальний/Ближний свет)
h23 (Неофициально «9008»)	P26t	2	65 Вт/55 Вт (Дальний/Ближний свет)

**Другие**
Категория	Цоколь (База)	Число нитей накала	Электрические характеристики	Примечание	Изображение
PC194^[7]	?	1	14 В/3.78 Вт	Используется непосредственно в электрических схемах для освещения, например, в консолях.

См. также

Автомобильная светотехника
Фара
Противотуманная фара
Дневные ходовые огни

Примечания

↑ ¹ ² ³ Лампы, доступные в нескольких видах напряжений, указаны через запятую.
↑ h5, HB2, and 9003 bulbs (англ. ).
↑ Regulation No. 99, United Nations Economic Comission for Europe UNIFORM PROVISIONS CONCERNING THE APPROVAL OF GAS-DISCHARGE LIGHT SOURCES FOR USE IN APPROVED GAS-DISCHARGE LAMP UNITS OF POWER-DRIVEN VEHICLES (англ.).
↑ h3 at Don’s Bulbs (англ.).
↑ 49CFR564 (англ.).
↑ ¹ ² List of approved replaceable light sources for U.S. headlamps (англ.).
↑ PC194 at donsbulbs.com (англ.).

Ссылки

Типы цоколей автомобильных ламп
Все о ксеноновых фарах
Переделка цоколя лампы H9 в h21

⭐ Каталог патронов для ламп в авто

Другое
Патроны

Выберите подкатегорию

Сортировка:

По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Модель (А — Я)Модель (Я — А)

Показать:

12255075100

Подробнее

Патрон заднего фонаря ВАЗ 2101-2106 1конт.

под 12/21 (в листе)

Автомобильный патрон под одно контактную лампу с цоколем P21W, размер цоколя большой, тип лампы цокольная, в комплекте идут винты фикцации патрона на ВАЗ 2106.Применяются для автомобилей ВАЗ 2101-2106 в заднем фонаре. Также используют для создания до..

Артикул: AKS276

72.00 ₽ Без НДС: 72.00 ₽

Подробнее

Патрон (Газель) заднего фонаря 2-х.конт. с проводом

Автомобильный патрон под двух контактную лампочку P21/5W, размер большой, тип лампы цокольная, в патроне присутствуют провода подключения.Применяются для автомобилей Газель заднем фонаре, и других автомобилей с данным креплением. Выполняет функцию га..

Артикул: AKS533

104.00 ₽ Без НДС: 104.00 ₽

Подробнее

Патрон железный на ВАЗ 2101 ( под цок.

лампочку )

Автомобильный патрон под одно контактную лампу с цоколем T4W, размер малый, тип лампы цокольная, корпус является минусом, плюсовая клемма подключается в папу.Применяются для автомобилей ВАЗ 2101 в габаритных огнях. Изготовитель Россия.Цена за 1шт…

Артикул: AKS088

34.00 ₽ Без НДС: 34.00 ₽

Подробнее

Патрон заднего фонаря ВОЛГА 31029 ( под 12/21 ) чёрный

Автомобильный патрон под одно контактную лампу с цоколем P21W, размер цоколя большой, тип лампы цокольная, в комплекте идут винты фикцации патрона на ВОЛГА 31029 под P21W лампу.Применяются для автомобилей ВОЛГА 31029 в заднем фонаре. Подключение патр..

Артикул: AKS094

34.00 ₽ Без НДС: 34. 00 ₽

Подробнее

Патрон заднего фонаря двойной на ВАЗ 2105

Автомобильный патрон под одно контактную лампу с цоколем P21W, и T4W размер цоколя большой, и малый, тип лампы цокольная. Фиксация патрона в плату на ваз 2105 происходит засчет пластиковых клипс на патроне, которые вставляются в саму плату, а кантакт..

Артикул: AKS097

26.00 ₽ Без НДС: 26.00 ₽

Подробнее

Патрон заднего фонаря одинарный на ВАЗ 2105

Автомобильный патрон под одно контактную лампу с цоколем P21W размер цоколя большой, тип лампы цокольная. Фиксация патрона в плату на ваз 2105 происходит засчет пластиковых клипс на патроне, которые вставляются в саму плату, а кантакт тока происходит..

Артикул: AKS098

20. 00 ₽ Без НДС: 20.00 ₽

Подробнее

Патрон панели приборов ВДО

Патрон автомобильный ВДО патрон под одно контактную безцокольную лампу с цоколем W1.2W, W2W, W3W размер цоколя малый, тип лампы без цокольная. Является аналогом лампы с патроном BX8.5d. Только со съёмной лампой, в дальнейшем заменяется в патрон..

Артикул: AKS124

20.00 ₽ Без НДС: 20.00 ₽

Подробнее

Патрон панели приборов под цок.лампу ВАЗ 2101-2106

Автомобильный патрон приборной панели АВТОВАЗ под одно контактную цокольную лампу с цоколем T2W, T4W размер цоколя малый, тип лампы цокольная. Данные патроны используются также для установки LED ламп в патрон. Для декорирования интерьера ..

Артикул: AKS279

36.00 ₽ Без НДС: 36.00 ₽

Подробнее

Патрон под лампу PY21W BAU15s (тип 2) Г-обр., пластик TM Nord YADA

Универсальный одно контактный цокольный автомобильный патрон в повортник с цоколем PY21W (BAU15s). Под цокольную большую 1 нитъевую лампу накаливания или LED лампу с цоколем PY21W (BAU15s). Лампа со смещением металлического цоколя в сторону. Па..

Артикул: AKS463

156.00 ₽ Без НДС: 156.00 ₽

Подробнее

Патрон под лампу PY21W BAU15s (тип 3) прямой, пластик TM Nord YADA

Артикул: AKS473

198.00 ₽ Без НДС: 198.00 ₽

Подробнее

Патрон под лампу PY21W BAU15s (тип 13) Г-обр., пластик TM Nord YADA

Артикул: AKS482

198.00 ₽ Без НДС: 198.00 ₽

Подробнее

Патрон серый 1-х конт. с проводом VESTA, Piora, Granta

Заводской одно контактный цокольный автомобильный патрон с цоколем P21W (BA15s) для LADA. Под цокольную большую 1 нитъевую лампу накаливания или LED лампу с цоколем P21W (BA15s). Патрон используется на машинах в повортниках (американка), задних..

Артикул: AKS608

137.00 ₽ Без НДС: 137.00 ₽

Показано с 1 по 12 из 35 (всего 3 страниц)

Патроны для ламп и осветительного оборудования в автомобиле

Лучшие патроны для ламп и осветительного оборудования в авто. Патроны в приборную панель, автомобильные патроны заднего фонаря, патроны с проводами, патроны для указателей поворота, колодки под реле, и другие патроны для автоламп.

Цоколь (ламповый цоколь) — компонент электрических ламп, обеспечивающий электрический контакт в месте крепления лампы и возможность безопасной замены лампы. Ответная часть для цоколя лампы называется патроном.

Безцольные лампы. Лампы с таким типом цоколя обозначаются буквой W. Миниатюрные лампы могут иметь бесцокольный типы крепления, когда гибкие выводы формируют проволочные петельки на приливах колбы, и удерживаются на месте только за счет упругости контактов, обхватывающих эти петли. Такие лампы устанавливаются и вынимаются без поворота. Такие лампы очень популярны в автомобилях и в гирляндах.

Фокусирующий цоколь. Фокусирующие, или «фланцевые» цоколи обозначаются буквой P. Цоколь данного типа имеет фланец с направляющим упором (ключом) для использования там, где важно положение спирали лампы относительно корпуса. Такие лампы используются, например, в фарах ближнего и дальнего света автомобилей.

в магазине VSELAMPI.STORE имеются большой выбор по низкой цене цоколя : h2, h5, h21, HB3, HB4, P21W, PY21W, W21W, W21/55W, P21/5W, W5W, W1.2W, W27/7W, W27W, T4W, патроны для панели приборов, штатные патроны на ВАЗ и другие автомобили, универсальные патроны, патроны для поворотника, патроны для повторителя, патроны для габаритов, патроны на ходовые огни, патроны на задний ход, патроны на повторители поворота, патроны для автомобиля, патроны на ваз 2106.

⭐ Каталог патронов для ламп в авто содержит одноконтактный и двухконтактные патроны 12 вольт для лампочек в авто. Наш интернет-магазин «VSELAMPI.STORE» предлагает патроны к автолампам для большинства популярных моделей автомобилей: Ауди, БМВ, ВАЗ, Вольво, Газель, Дэу, Камри, Киа, Лада, Ланос, Лансер, Лачетти, Логан, Мазда, Мерседес, Митсубиси, Нива, Ниссан, Октавия, Опель, Рено, Ситроен, Солярис, Субару, Тигуан, Тойота, Туарег, УАЗ, Фольксваген, Форд, Хендай, Хонда, Шевроле, Шкода и многие другие авто-производители.

Старшая категория: Другие осветительные аксессуары для автомобиля

Так же вас могут заинтересовать товары из категории «Эквалайзеры для автомобиля».

Автомобильные патроны и адаптеры для ламп накаливания — Пустые цоколи и патроны — Жгуты проводов, реле и предохранители — Установочные материалы — Больше светодиодного освещения

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

верхний

Магазин по категориям

Аккаунт

Инструменты сайта

Подберите сменный патрон для любой лампочки. Варианты включают патроны для ламп 194, патроны h5, патроны 3157, патроны BAY15D, патроны BA9s и многие другие.

Фильтр

Выбор по типу основания

16 результатов

Отображать

25 50 100

на страницу

Сортировать по

Сортировать по Справочный номер Тип затемнения Тип комплекта Гарантия Цвет корпуса Точки крепления Размер Размер банки Люмен на модуль Типичное использование/входное напряжение Автомобильное крепление Ряды светодиодов Тип крепления Включает анодированный Вариант монтажа Полиграфический дизайн Требуется конвертер Складские номера Функция PFC Применение проводки Подрезать Материал Максимальная выходная мощность Габаритные размеры дирижеры Тип переключателя Рисунок луча каналы Тип выходного соединения Длина Пакет Размер Угол луча Размер Высота Диаметр Макс Люмен Максимальный люмен на фут Расстояние между монтажными отверстиями Печатные дизайны Цвет светодиода Требуется концентратор Базовая семья Выходное напряжение Количество шаблонов вспышки Применение лампы фары Серии Батарея заряжена Базовый тип Поддерживаемые приложения для смартфонов Распределение света Вход/выход DMX Модернизированный фильтр приложений Варианты распространения Тип башни Рейтинг опасных зон Калибр проволоки Опции фотоэлемента Самый популярный Регулируемый цвет Расстояние между лампами Рамка Тип кадра Плотность светодиодов Рамка Максимальный пробег в футах Постоянный ток Количество переключателей Тип полосы Тип Совместимость с балластом Датчик движения в микроволновке Фотоэлемент Ссылка Датчик движения Закрытое приспособление Количество полос ФАР/ППФД Максимальная выходная мощность Проводка светодиодной трубки Угол луча Тип подключения питания Водонепроницаемый Диаметр трубки Типичное использование/выходное напряжение IP-рейтинг Вольт постоянного тока Вольт переменного тока Диммируемый Угол обзора Тип аксессуара Светодиодный бренд Тип лампы Тип светодиода Тип источника питания Светодиодов на сегмент ЦРИ Тип Цена за фут Рассеяние мощности Непрерывный прямой ток Выходной номинальный ток Крупногабаритный Обратное напряжение Ампер Варианты цвета Заканчивать Количество светодиодов Длина Люмен вольт Потребляемая мощность Тип разъема постоянного тока Милликандела Диапазон входного напряжения Объектив Светодиодный пакет Диаметр Номер перекрестной ссылки Значение CCT Длина волны Текущий розыгрыш Ширина полосы Пиковый прямой ток Обратный ток CAN-шина Максимальный пробег Диапазон входных частот Выходной номинальный ток Тип крепления Типичный тип транспортного средства Щелчок Звук Яркость Форма Затемнение Рейтинг ПК Особые возможности Тип батарейки Цвет Тип провода Переключить бросок Диаметр Напряжение Прямое напряжение Тип управления Тип входного соединения мощность Максимальная температура перехода светодиода Рабочая Температура Температура хранения Сопоставимая мощность Эффективность Максимальное прямое напряжение Тип драйвера Стандарты и сертификаты Заканчивать Тип объектива Мощность на фут Чувствительность к полярности каналы Ампер на канал Длина провода Вольт Типичное Входное напряжение постоянного тока Рейтинг отзывов Количество просмотров новые продукты Цена: от низкой к высокой Цена: от высокой к низкой Установить восходящее направление

Посмотреть как Список Сетка

16 результатов

Отображать

25 50 100

на страницу

Сортировать по

Посмотреть как Список Сетка

Super Bright LEDs, Inc. предлагает 2-летнюю гарантию на защиту от заводских дефектов и неисправностей. Если вы столкнулись с отказом светодиода или другого компонента, не вызванным небрежностью, небрежным обращением, несанкционированным ремонтом или разборкой, мы заменим продукт в течение гарантийного срока. В случае, если конкретный продукт больше не доступен, можно заменить продукт равной стоимости или подарочную карту на стоимость продукта. Подробнее

Компания Super Bright LEDs, Inc. предлагает 3-летнюю гарантию на отсутствие заводских дефектов и неисправностей. Если вы столкнулись с отказом светодиода или другого компонента, не вызванным небрежностью, небрежным обращением, несанкционированным ремонтом или разборкой, мы заменим продукт в течение гарантийного срока. В случае, если конкретный продукт больше не доступен, можно заменить продукт равной стоимости или подарочную карту на стоимость продукта. Подробнее

Фильтр

Базовый тип

ГЗ4 (MR11) 1 вещь
1157 (БЕЙ15Д) 4 Предметы
1156 (БА15С) 4 Предметы
1142 (BA15D) 4 Предметы
3156 1 вещь
3157 1 вещь
7440 1 вещь
7443 1 вещь
BA9S 1 вещь
921/194 3 Предметы
74 1 вещь
3022 2 Предметы
4211 1 вещь

Меньше

Тип склада

Автомобильное электрооборудование и проводка

Серые фетровые шайбы для защиты от коррозии клемм аккумулятора

Внутренний диаметр 7/8″ и наружный диаметр 1-1/2″

Предотвращение выброса кислотных паров

Шайбы препятствуют коррозии, предотвращая выход кислотных паров из уплотнений аккумуляторной батареи

2 шт.

в упаковке

908 Упаковка Цена: 1,9 доллара США.9

1157 Лампочки Хвост/Стоп

Двойной контакт

Металлическое основание

Чаще всего используется для хвоста/стопа

10 лампочек в коробке

Цена упаковки: $2,20

1156A Янтарные лампочки

Одиночный контакт

Металлическое основание

Чаще всего используется для парковочных и сигнальных огней

10 лампочек в коробке

Цена упаковки: $2,40

194 лампочки

Приборная панель

Боковой габаритный фонарь

Освещение номерного знака

10 лампочек в упаковке

Цена упаковки: $2,90

921 Лампочки High Mount Stop

Одинарная нить накаливания

Миниатюрные прозрачные лампочки

Стопор с высоким креплением

10 лампочек в упаковке

Цена упаковки: $2,99

Универсальный датчик температуры 90, косичка GM 12112171

Универсальный 90-контактный кабель для датчика температуры

Шпилька №8

Подходит для многих устройств, старых соленоидов стартера Ford, датчиков давления масла, гнезд для прикуривателя и т.

д.

1 шт. в упаковке

2 шт. Цена: $2,99

194A Янтарные лампочки

Приборная панель

Боковой габарит

Освещение номерного знака

10 ламп в упаковке

Цена упаковки: $3,00

Корпус блока предохранителей для предохранителей типа ATO/ATC

Delphi 12004943 Корпус блока предохранителей

Корпус блока предохранителей для предохранителей типа ATO/ATC

Блоки сдвигаются вместе в группу для различных комбинаций

Монтажные отверстия для винтов #10 на расстоянии 3 1/8 дюйма друг от друга

Использование с клеммами серии GM Pack-Con III

1 шт. в упаковке

Луженая медная проушина калибра 8, шпилька 5/16 дюйма

Люверсы из твердой электролитической луженой меди

Калибр проволоки, отштампованный на клемме

Соответствует требованиям UL

8 Калибр

Размер шпильки 5/16″

Использование с обжимным устройством W49C7

5 шт. в упаковке

Цена упаковки: 3,99 долл. США

Луженая медная проушина 8 калибра, шпилька 3/8 дюйма

Solid Electrolytic Tinned Copper Eyelets

Wire Gauge Stamped On The Terminal

Meets UL Requirements

8 Gauge

3/8″ Stud Size

Use With W49C7 Crimper

5 Per Package

Package Price: $3,99

Ремонтный жгут выключателя вентилятора двигателя Ford 3U2Z-14S411-MNA

Ремонтный жгут выключателя вентилятора двигателя

2–14 калибра, 7 проводов, черный разъем

Подходит для переключателя #s E5SZ-8B607-A, E4FZ-8B607-A и E5FZ-8B607-A

1 90 Продувочный клапан # E6ZZ-9C915-A

Заменяет Ford: 3U2Z-14S411-MNA 85-, WPT-441, 88860466, PT1911

1 шт. в упаковке

9004,50088

Отводы предохранителей для ножевых предохранителей ATO/ATC

Отводы предохранителей для занятых слотов в блоках предохранителей

Для предохранителей ATC/ATO

Отводы крепятся к существующим предохранителям, чтобы обеспечить дополнительную точку подключения для скользящих клемм.

Ответвитель, установленный на холодном конце гнезда предохранителя, защищен существующим предохранителем.

Отвод, установленный на горячем конце гнезда для предохранителя, требует установки дополнительного линейного предохранителя для новой цепи.

25 шт. в упаковке

Цена упаковки: $4,84

Разъем датчика кислорода GM, косичка 12117385

Oxygen Sensor Connector Pigtail

Fits The Following Oxygen Sensors

(AC-Delco AFS13P)
89
(AC-Delco AFS15P)
89
(AC-Delco AFS16P)
10042186 (AC- Delco 213-15)
25105107 (AC-Delco AFS20)
25105901 (AC-Delco AFS21)
25106073 (AC-Delco AFS22)
Заменяет GM: 12117385 Большинство моделей 1982-
1 шт.
Монтажная панель кулисного переключателя 1-1/8 X 7/16
Монтажная панель кулисного переключателя
Монтажная панель тумблера с подсветкой для использования с A12234, A13529, A13530 и A13531
Прямоугольное отверстие 1-1/8″ x 7/16″
1 шт. в упаковке
Посмотреть страницу каталога
Цена упаковки: $4.95
Низкопрофильные мини-предохранители для банкоматов — 5 А, желтовато-коричневые
Низкопрофильный мини-предохранитель для банкомата
Эти новые мини-предохранители меньшего размера и более низкого профиля используются в новых автомобилях и в любых местах с ограниченным пространством. (Toyota Aygo, Toyota Prius, Honda Civic, Vauxhall Corsa, Citroen или Peugeot и многие другие).0041
Цена упаковки: $4,99
Низкопрофильные мини-предохранители для банкоматов — 20 А, желтые
Низкопрофильный мини-предохранитель для банкомата
Эти новые мини-предохранители меньшего размера и более низкого профиля используются в новых автомобилях и в любых местах с ограниченным пространством. (Toyota Aygo, Toyota Prius, Honda Civic, Vauxhall Corsa, Citroen или Peugeot и многие другие.)
Номинальная мощность: 20
Цвет: желтый
10 шт.0002 Цена упаковки: $4,99
Луженая медная проушина 4 калибра, шпилька 5/16 дюйма
Solid Electrolytic Tinned Copper Eyelets

Wire Gauge Stamped On The Terminal

Meets UL Requirements

4 Gauge

5/16″ Stud Size

Use With W49C7 Crimper

5 Per Package
Цена упаковки: $4,99
Луженая медная проушина 4 калибра, шпилька 3/8 дюйма
Сплошные электролитические оловянные медные лучи

Проводной датчик, штампованные на терминале

Соответствующих требований UL

4 калиб

3/8 ”Размер стада.
Цена упаковки: $4,99

Разъемы для автомобильных светодиодных приложений освещают путь

Перейти к содержимому

Обновлено: 6 июня 2019 г.

Соединительные решения для автомобильных светодиодов должны сочетать в себе прочность, надежность, долговечность, повышенную функциональность, высочайшую производительность и простоту сборки — и все это в миниатюрном и легком корпусе.

Автомобильное освещение использует одну из трех технологий для фар: светодиоды, ксенон с высокоинтенсивным разрядом (HID) или галоген. Светодиодная технология произвела прорыв на многих рынках и в различных областях применения и завоевала значительную популярность на автомобильном рынке благодаря улучшенным характеристикам, низкому энергопотреблению, гибкости конструкции и экономии средств. Отчет об автомобильном освещении от Yole D 9 за 2017 г.0532 é veloppment заявил, что «более быстрый, чем ожидалось, рост приведет к тому, что рынок достигнет 35,9 млрд долларов в 2022 году благодаря широкому внедрению светодиодов». Автомобильное освещение определяется внешним освещением, при этом на фары (66%) и заднее освещение (17%) приходится в общей сложности 83% рыночного дохода, а внутреннее освещение составляет всего 17%. Эти значения в настоящее время отражают оборот с точки зрения стоимости светодиодных систем, но ожидается, что текущий спрос останется стабильным, поскольку прогнозируется увеличение объемов новых автомобильных светодиодных приложений в будущем.

Современные автомобильные системы освещения фарами вносят значительный вклад в безопасность дорожного движения. Автомобильная светодиодная технология превращает ночь в день, не беспокоя других участников дорожного движения. Светодиодная технология с датчиками может обнаруживать освещение и погодные условия, адаптируясь к ним в рамках полностью автоматизированного процесса, а интеллектуальные системы светодиодных фар могут активно направлять фары в зависимости от дорожных и окружающих условий, включая повороты, погоду (например, условия окружающего освещения). , встречные транспортные средства и пешеходы. Эти передовые системы освещения также автоматически контролируют состояние луча автомобиля — дальний или ближний — во время вождения в ночное время на основе обнаружения как встречных, так и ведущих транспортных средств с помощью видеозаписей, снятых камерой.

Автомобильные светодиоды

Европейские исследования и рост приложений теперь начинают использоваться на рынке США, что еще больше расширяет разнообразие приложений и правил, которые продолжают расширять возможности межсоединений и поощряют новые разработки, которые еще больше поддерживают автомобильные светодиоды, особенно в передней части. освещение. Поскольку новые функции постоянно добавляются, ключевые компоненты должны идти в ногу с этими изменениями. Межкомпонентные соединения являются жизненно важным компонентом передовых автомобильных светодиодных систем освещения. Соединительные решения для рынка должны сочетать в себе прочность, надежность, длительный срок службы, сравнимый со сроком службы светодиодов, повышенную функциональность, высочайшую производительность и простоту сборки — и все это в миниатюрном и легком корпусе.

Электромеханические характеристики

Автомобильная светодиодная промышленность предъявляет высокие требования к технологической надежности разъемов. Разъемы, разработанные для автомобильных приложений, должны обеспечивать необходимую функциональность и гарантировать высочайший уровень надежности в системах активной и пассивной безопасности и помощи водителю.

Например, крайне важно не допустить повреждения штырьков штекерного разъема, если половинки штекерного и гнездового разъемов неправильно соединены. Соединители, соответствующие стандартам безопасности Koshiri, имеют уникальный дизайн корпуса с характерными направляющими, которые защищают открытые контактные штыри от перекоса или неправильного соединения. Эти специальные штыревые контакты с защитой от выдавливания достаточно утоплены, чтобы их нельзя было погнуть, закоротить или иным образом повредить, даже если в процессе сопряжения в них вдавливается корпус ответного разъема. Защитные соединители Koshiri также имеют активную защелку, которая обеспечивает как значительно более высокую надежность соединения, так и дополнительную защиту от неправильного перекоса.

Однорядные соединители ERNI IDC MiniBridge Koshiri соответствуют всем стандартам безопасности Koshiri, имеют сверхмалый шаг 1,27 мм (0,05 дюйма), выдерживают ток до 8 А на контакт и рабочие температуры до 125°C, обеспечивают безошибочное соединение и проверенная производительность в приложениях с ограниченным пространством и высоким потреблением тока, таких как автомобильные светодиоды.

Двойная защелка — еще один конструктивный элемент, хорошо подходящий для устройств с высокой вибрацией, таких как автомобильные светодиодные фары. Блокировка первичных и вторичных контактов обеспечивает прочность и надежность без ущерба для ценного пространства на плате. Например, в компактной системе разъемов MaxiBridge 2,54 мм «провод-плата» используется конфигурация с двойной защелкой, чтобы соответствовать требованиям автомобильной вибрации USCAR/LV214. Кабельный корпус, состоящий из двух частей, в сочетании с двойной защелкой дополнительно соответствует требованиям обеспечения надежного положения клемм (TPA), а материал и конструкция проводника поддерживают 12 А на контакт.

Миниатюризация

Как и в большинстве автомобильных приложений, размер и форм-фактор представляют собой серьезную проблему для разработчиков автомобильных светодиодных приложений. По мере того, как конструкции фар становятся все более сложными, количество и плотность компонентов на печатной плате продолжает расти. Эта повышенная плотность обычно приравнивается к сложности дизайна в отношении как макета, так и архитектуры. К сожалению, в результате часто приходится иметь дело с большим количеством тепла, которое необходимо отводить из системы, чтобы поддерживать надежность работы светодиодов и другой чувствительной к температуре электроники.

Чтобы увеличить воздушный поток или, по крайней мере, свести к минимуму блокировку воздушного потока, дизайнеры стремятся уменьшить высоту, ширину и общий контур разъема. Уменьшение площади разъема может улучшить воздушный поток, а также предоставить инженерам-проектировщикам больше свободного места на печатной плате для размещения дополнительных компонентов или других сложных задач компоновки. Соединители с компактной масштабируемой конструкцией идеально подходят для обеспечения компактных соединений между печатными платами и децентрализованными функциональными блоками.

Компактные системы соединителей MaxiBridge 2,54 мм «провод-плата» от ERNI обеспечивают высоконадежные и компактные соединения в автомобильных светодиодах и транспортных приложениях, в которых используется провод 18–26AWG. Чрезвычайно универсальная серия, рассчитанная на ток до 12 А на контакт, устойчива к целому ряду суровых условий окружающей среды и гарантирует до 500 циклов соединения.

Поскольку требования к полевым устройствам очень специфичны, доступно большое количество вариантов разъемов, позволяющих удовлетворить различные требования целого ряда отдельных приложений с минимальными усилиями и затратами. Производители соединителей обеспечивают гибкость конструкции благодаря широкому ассортименту продуктов и вариантов продуктов, включая широкий спектр вариантов контактов, вариантов шага, допустимой нагрузки по току, вариантов подключения и т. д. Например, несколько цветовых вариантов с уникальным кодированием/ключом могут упростить и обеспечить надлежащую интеграцию кабельных систем. Однако для автомобильного светодиодного освещения лучше всего подходят белые версии, поскольку они эффективно устраняют эффекты затенения, которые могут быть вызваны системой разъемов.

Будущее светодиодных фар

С внедрением и дальнейшим развитием автономных транспортных средств будущая цель наружного освещения сместится с обеспечения максимальной видимости для водителя на улучшение связи с окружающей средой автомобиля, а также будет включать новые расширенные функции, предназначенные для обеспечения безопасности пешеходов. безопасность. По мере того, как на рынок выходят такие приложения, как автономная сигнализация транспортных средств и технологии лазерных фар, автомобильные светодиодные разъемы будут становиться все более важными. дальнейшие улучшения в надежности и системной интеграции, такие как контроль положения разъема (CPA) и электрический CPA (eCPA), развертываются на новых платформах разъемов.

Автомобильный рынок побуждает производителей электроники поставлять передовые компоненты и системы, которые позволяют значительно повысить функциональность для безопасности водителя. Межсоединения являются жизненно важным компонентом всех этих систем, включая внешние и внутренние автомобильные системы освещения. Поиск платформы соединителей, которая будет поддерживать высоконадежную работу автомобильных светодиодных систем, может быть сложной задачей, но ведущие поставщики соединителей предлагают все более широкий спектр надежных автомобильных светодиодных соединителей с прочной конструкцией, которые соответствуют строгим ограничениям по размеру и безопасности, а также жестким требованиям к производительности. широкий спектр суровых условий окружающей среды.

ERNI Electronics, Inc. США

Понравилась статья? Ознакомьтесь с другими нашими статьями «Основы соединителя», «Неблагоприятная среда» и «Автомобилестроение», нашим архивом статей за 2019 год и нашей страницей автомобильного рынка.

Видео

• Решения OverPass™ | Амфенол
• Соединители D-Sub EDAC
• Indium8.9HF—Проверенная автомобильная паяльная паста
• Высоковольтный экранированный кабель JPC XLPE

Просмотреть статьи по месяцам

Просмотреть статьи по месяцам Выберите Месяц Сентябрь 2022 (15) Август 2022 (29) Июль 2022 (10) Июнь 2022 (27) Май 2022 (39) Апрель 2022 (42) Март 2022 (33) Февраль 2022 (26) Январь 2022 (31) Декабрь 2021 ( 14) ноябрь 2021 (20) октябрь 2021 (19) сентябрь 2021 (24) август 2021 (20) июль 2021 (27) июнь 2021 (24) май 2021 (19)) апрель 2021 г.

(23) март 2021 г. (29) февраль 2021 г. (25) январь 2021 г. (31) декабрь 2020 г. (23) ноябрь 2020 г. (14) октябрь 2020 г. (29) сентябрь 2020 г. (38) август 2020 г. (25) июль 2020 г. (20) ) Июнь 2020 г. (27) Май 2020 г. (23) Апрель 2020 г. (18) Март 2020 г. (38) Февраль 2020 г. (17) Январь 2020 г. (22) Декабрь 2019 г. (16) Ноябрь 2019 г. (22) Октябрь 2019 г. (27) Сентябрь 2019 г. (20) ) август 2019 (16) июль 2019 (19) июнь 2019 (18) май 2019 (26) апрель 2019 (28) март 2019 (19) февраль 2019 (20) январь 2019(22) декабрь 2018 г. (8) ноябрь 2018 г. (16) октябрь 2018 г. (27) сентябрь 2018 г. (19) август 2018 г. (18) июль 2018 г. (22) июнь 2018 г. (19) май 2018 г. (28) апрель 2018 г. (26) март 2018 г. (22) февраль 2018 г. (21) январь 2018 г. (27) декабрь 2017 г. (17) ноябрь 2017 г. (18) октябрь 2017 г. (21) сентябрь 2017 г. (24) август 2017 г. (23) июль 2017 г. (7) июнь 2017 г. (16) май 2017 г. (41) апрель 2017 г. (31) март 2017 г. (17) февраль 2017 г. (19) январь 2017 г. (16) декабрь 2016 г.

(12) ноябрь 2016 г. (14) октябрь 2016 г. (17) сентябрь 2016 г. (19)) август 2016 г. (23) июль 2016 г. (10) июнь 2016 г. (23) май 2016 г. (22) апрель 2016 г. (19) март 2016 г. (26) февраль 2016 г. (28) январь 2016 г. (25) декабрь 2015 г. (12) ноябрь 2015 г. (38) ) октябрь 2015 (37) сентябрь 2015 (38) август 2015 (33) июль 2015 (14) июнь 2015 (44) май 2015 (37) апрель 2015 (36) март 2015 (34) февраль 2015 (36) январь 2015 (28) ) Декабрь 2014 г. (18) Ноябрь 2014 г. (24) Октябрь 2014 г. (35) Сентябрь 2014 г. (37) Август 2014 г. (31) Июль 2014 г. (13) Июнь 2014 г. (35) Май 2014 г. (35) Апрель 2014 г. (24) Март 2014 г. (40) ) февраль 2014 г. (39) Январь 2014 г. (49) Декабрь 2013 г. (33) Ноябрь 2013 г. (49) Октябрь 2013 г. (50) Сентябрь 2013 г. (68) Август 2013 г. (58) Июль 2013 г. (42) Июнь 2013 г. (40) Май 2013 г. (60) Апрель 2013 г. (54) ) март 2013 (72) февраль 2013 (63) январь 2013 (52) декабрь 2012 (18) ноябрь 2012 (18) октябрь 2012 (10) сентябрь 2012 (28) август 2012 (32) июль 2012 (28) июнь 2012 (7) ) май 2012 г.

(7) март 2012 г. (1) февраль 2012 г. (1) октябрь 2011 г. (1) сентябрь 2011 г. (1) сентябрь 2010 г. (1) август 2010 г. (1) апрель 2010 г. (2) март 2010 г. (1) февраль 2010 г. (1) ) октябрь 2009 г.(1) сентябрь 2009 г. (1) август 2009 г. (1) апрель 2009 г. (1) февраль 2009 г. (1) ноябрь 2008 г. (1) октябрь 2008 г. (2) сентябрь 2008 г. (2) август 2008 г. (1) июль 2008 г. (1) июнь 2008 г. (2) май 2008 г. (2) март 2008 г. (2) февраль 2008 г. (2) январь 2008 г. (1) декабрь 2007 г. (1) ноябрь 2007 г. (1) октябрь 2007 г. (1) сентябрь 2007 г. (2) август 2007 г. (2) июль 2007 г. (1) июнь 2007 г. (1) май 2007 г. (1)

Перейти к началу

Пигтейлы, розетки и эквалайзеры — освещение автомобиля

Зарегистрироваться / Зарегистрироваться Ремонт Robinair

Track Your Order Login My Account Logout

Home

Product LineContact

Pigtails, Sockets & Equalizers

View as List Grid

Items 1-30 of 30

Page

Вы сейчас читаете страницу 1
Страница 2
Страница 3
Страница 4
Страница 5
Страница Следующая

Показать

306090all

за стр.

Сорт по позиционированию Namepriceset Управление сбыта

84-1008
Новый
Grot-Side Socker Specmer 12 «Laven Laver 12» Leaving 9014, Leading 9014, Leading 9014, Leading 9014, Leading 9014, Leader 9014, Cornering Lamper 12 «. , стоп-сигналы, поворотники
• Для использования с лампами накаливания 131, 168, 194, 194A
84-1038
Новый

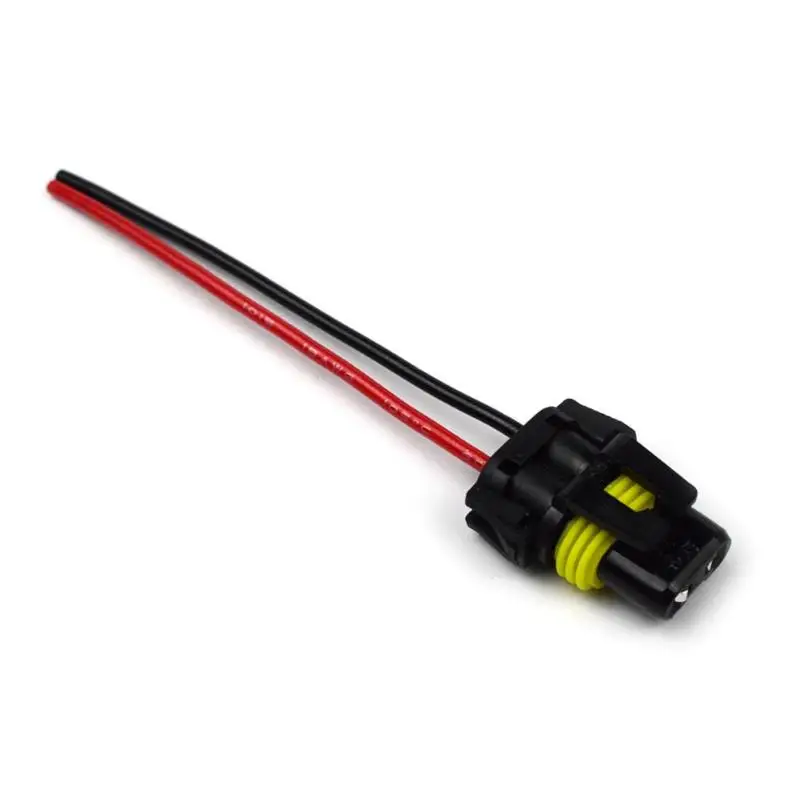

Уплотнитель GROTE 90 РАЗЪЕМ ДАЛЬНЕГО СВЕТИЛЬНИКА
41 • 2 провода, калибр 16, длина 6 дюймов
• Для использования с лампой 9006
66815
Новинка
Трехпроводные вставные пигтейлы Stop/Tail/Turn для ламп Pin1 с вилкой 9014 • Длина 6 дюймов, возврат через землю, Slim-Line .180 Male
• Двойная функция для ламп S / T / T
• Уплотнительное кольцо противостоит
66830
Новый
Переходная заглушка
• Заделка штыревой лампы «гнездо-вилка» и штыревая заделка лампы «папа-гнездо»
• Для использования с 4-дюймовыми круглыми и овальными лампами S / T / T
66910
New
Turtleback® II Double-Seal Lamp Pigtails
• Длина 6 дюймов, основание шасси, Slim-Line . 180 Male
• Пигтейл для ламп серий 4680, 4684, 4686 и 4687
• Все соединения подходят под лампы
• Вилки заводского изготовления для использования
PGT6710NPG
Новые
GROTE TWO-WIRE 9КОНСТРУКЦИЯ 0° ДЛЯ ФОНАРЕЙ С ГНЕЗДОМ
• Конструкция 90° для применения с уменьшенным зазором
• Подходит для круглых габаритных огней 2″ и 2 1/2″
• Кольцевая клемма для заземления шасси
84-1072
Новый
$ 12,58
Гроте разъема света с туманом
• Разъем уплотнения с пакетом погоды
• 2 Провод 18 калибровки 12 дюймов
9466
Новый
$ 80.65
2 плагинка 68 в. Хвостовая обвязка
• Исключает использование дорогих ламп последовательного подключения, используемых в автомобилях Navistar, Volvo и Freightliner.
• Соединители Packard Metri-Pack предотвращают коррозию и расползание солей благодаря легкому крючку
94769
Новый
20,22 $
Адаптер Forget Stop/Turn/Tail для LED Fit ‘N
Преобразует одну заглушку S/T/T в заглушки Fit ‘N Forget Stop/Turn/Tail и провод GPT 16 калибра
• 8-дюймовый переходник S/T/T
• Пол — 8″
Нет в наличии
M50953
Новый
Dry Fit 2-контактный разъем CM
5621010
Новый
Покупатели. • Преобразует лампы накаливания указателей поворота в светодиоды, сохраняя при этом правильную частоту мигания.
• Тупые выводы, 3-контактная прямоугольная вилка Pl-3
66813
Новый
$10,72
Two Light 9Y-образный соединительный кабель
• Подходит для 6-ламповых систем
• Для использования с круглыми и овальными лампами S/T/T 4″
• Формованное соединение предотвращает накопление влаги и коррозии
• Модернизация
66814
Новый
20,93 $
Два световых Y-образных переходника 9″
• Подходит для 6-ламповых систем
• Для использования с круглыми и овальными лампами S/T/T 4″
• Формованное соединение предотвращает накопление влаги и коррозии
•
Нет в наличии
66870
Новый
12 1/2-дюймовый высокорасположенный стоп-сигнал
• Подходит для ламп серии 4925 для использования в системах HMSL
• Формованные на заводе заглушки для использования с ULTRA-BLUE-SEAL
67013
Новый
PIGTAIL 11″ ДЛИННЫЙ 2-ПРОВОДНОЙ РАЗЪЕМ
• Тупо обрезанная проволока
• Однофункциональная, прямой пигтейл
• Качественная конструкция ULTRA-BLUE-SEAL
• Кольцевое уплотнение устойчиво к влаге и коррозии
• Grease Grooves для дополнительных
84-1048
Новый
Гроте-резервный и задний световой розет. 3308-00
Новый
21,60 $
4-ПРОВОДНАЯ вилка в сборе Серия 2352
• Weather Pack Влагостойкий
Нет в наличии
176-496
Новый
17,56 $
Комплект проводки Peterson
• Адаптирует проводные выводы к цилиндрическим разъемам 0,180 дюйма
. • Специальная ребристая конструкция создает высокоэффективный барьер для влаги в сочетании с усовершенствованными компонентами привязи Max-Seal®
. • Комплект содержит
66816
Новый
Электрический соединитель/пигтейл
• 6-дюймовый стопорный хвостовой поворот, трехпроводной, 90º
• Slim-Line .180 Male
• Двойная функция для ламп S/T/T
• Качественная конструкция ULTRA-BLUE-SEAL®
• Уплотнительное кольцо, устойчивое к влаге и коррозии
Нет в наличии
67005
Новый
Трехпроводные 90-градусные вставные пигтейлы Stop/Tail/Turn для штыревых ламп
• Длина 11 дюймов, заземление корпуса, штекер 90°, тупые провода
• Двойная функция для S / T / T
67006
Новый
14,38 $
Штекер адаптера для жесткого разъема
• 6-дюймовый разъем с жестким корпусом и штыревым контактом
• Для использования с круглыми и овальными лампами S / T / T 4″
67011
Новинка
Двухпроводные вставные пигтейлы для ламп с розетками
• Длина 10 1/4 дюйма, заземление шасси, стандартная наружная резьба . 180
• Одна функция
• Заглушки заводского изготовления для использования с системой электропроводки прицепа ULTRA-BLUE-SEAL®
• Включает заглушку, чтобы помочь
67050
Новый
Герметичные габаритные фонари с косичками
• Длина 6 дюймов, кольцевая клемма заземления, тупой провод
• Заглушки заводского изготовления для использования с системой электропроводки прицепа ULTRA-BLUE-SEAL®
• Двойное уплотнение защищает от коррозии
• Подходит для 2″ и 2 1/2″
68130
Новый
Запасной патрон для лампы с косичками
• Двойные подпружиненные контакты, длина 7 1/2 дюйма
• Обеспечивает положительный контакт лампы при любых погодных условиях
• Толстый термопластиковый провод с латунными контактами, клеммами и
Нет в наличии
66151
Новый
21,23 $
Перемычка для габаритной лампы Slim-Line
• «Папа-две» «мама»
68020
Новинка
Переходник-переходник Deutsch
• Позволяет пользователю адаптировать лампу Grote вторичного рынка к OEM-жгуту проводов
96106
Новый
Заглушка маркера
• Провод GPT калибра 18, штыревая вилка
• . 180 Bullet Terminal/Ring Terminal, 5,5 дюйма.
95002
Новый
25,78 $
Адаптер LED Fit ‘N Forget Stop/Tail/Tail
Преобразует жгут проводов с одной розеткой в две светодиодные вилки Fit ‘N Forget
• Основание — 12 дюймов — белый
• Хвост — 12 дюймов — черный
96930
Новый
Вилка Super 21 для ламп накаливания
• 12 » м/c с 6/32 «проволочная полоса — черный

Просмотр как Список Grid

Пункты 1-30 из 30

Page

В настоящее время вы читаете в настоящее время. Страница 1
Страница 2
Страница 3
Страница 4
Страница 5
Страница Следующая

Показ

306090ALL

на страницу

Сортировать по позиционированному продукту Namepriceset Direction

Шапка по

Разница между 9004 и 9007

.

СКРЫТОЕ ОСВЕЩЕНИЕ / СВЕТОДИОДНОЕ ОСВЕЩЕНИЕ / ГАЛОГЕННОЕ ОСВЕЩЕНИЕ / ОСВЕЩЕНИЕ

Важно знать различия между этими двумя лампами для фар, потому что они очень похожи. Проводка тоже выглядит одинаково, но это не так, поэтому нужно уметь идентифицировать и модифицировать каждую для достижения своих целей:

Разъемы выглядят одинаково, цвет проводки тот же, но провода массы, дальнего и ближнего света находятся в разных местах.

В мире HID лампы 9004 и 9007 относятся к одному типу. На этом рисунке показан однолучевой стиль этих ламп в HID.

Невероятно, как много различных ламп накаливания существует в мире автомобильного освещения 12 В, почему существует так много разных стилей на выбор? Действительно ли один стиль лучше другого? Лампа накаливания h5 дает лучший световой поток, чем 9007? Является ли 5202 лучшей противотуманной фарой, чем 9145? Эти вопросы возникают постоянно, и ответы на них спорны, но из-за безумного выбора лампочек, доступных сегодня, выбор светодиодных и газоразрядных ламп на вторичном рынке может быть затруднен.

Чтобы сократить количество продуктов, которые розничные продавцы должны иметь на своих полках, производители вторичного рынка создали «универсальные» типы продуктов для замены ламп. Например: 9145, h20 и 9005 галогенные лампы / лампы накаливания используют один и тот же тип цоколя, но каждая из них рассчитана на разные уровни мощности и производит разное количество света. В мире светодиодов и газоразрядных ламп все эти лампочки теперь заменены одной лампочкой, чаще всего называемой 9005.
Точно так же галогенные лампы/лампы накаливания 9004 и 9007 почти идентичны, но у них есть некоторые существенные различия. Во-первых, это конфигурация контактов: у 9007 контакт заземления находится посередине, а положительные/низкие контакты — снаружи. 9004 имеет контакт заземления с одной стороны, а посередине и с другой стороны находятся положительные контакты для дальнего и ближнего света.

На этой диаграмме вы можете увидеть различия между этими двумя лампочками:

Лампы накаливания 9004 и 9007 почти идентичны, но имеют явные отличия в характеристиках.

Когда вы пытаетесь обновить свои лампы, которые используют 9004 ИЛИ 9007 с HID, вам будет предложен только один вариант лампы, который после установки должен быть настроен в соответствии с вашими потребностями: HID-версия лампы будут вырезаны пазы, чтобы соответствовать либо 9004 или 9007, и вы сможете поменять местами контакты, чтобы соответствовать любому типу лампы:

Если вы ищете хороший HID-продукт для модернизации двухлучевых ламп 9004 или 9007 до HID, мы рекомендуем новые металлические на основе комплекта ламп от GTR Lighting. Он поставляется с парой стильных и высокотехнологичных «качающихся» лампочек, а также с новым водонепроницаемым жгутом реле. Обычно, когда вы получаете этот тип комплекта HID по почте, синяя заглушка в стиле 9004/9007 на жгуте реле будет настроена для более популярного 9проводка 007. Чтобы этот комплект работал с фарой в стиле 9004, все, что требуется, — это поменять местами контакты, чтобы они были в правильной ориентации.

В чем разница между светодиодными лампами h26 и 5202 для Тундры?

по ЛУЧШЕЕ АВТОМОБИЛЬНОЕ ОСВЕЩЕНИЕ опубликовано 30 июня 2015 г.

2014+ Тундры имеют новый корпус противотуманных фар и новую лампу противотуманных фар. Эти новые лампы теперь имеют маркировку h26. Пока не появился этот корпус противотуманных фар, используемый тип лампы никогда не назывался h26. До того, как этот свет был выпущен, лампа h26 выглядела совершенно иначе, чем эта новая лампа. Новая противотуманная фара Tundra на самом деле больше похожа на лампу h21. Это вызвало много путаницы при обновлении новых противотуманных фар Tundra.

Подробнее

Теги: ДЛЯ АВТОМОБИЛЯ, СВЕТОДИОДНОЕ ОСВЕЩЕНИЕ, ГАЛОГЕННОЕ ОСВЕЩЕНИЕ

Как установить светодиодные лампы 9004 или 9007 от GTR Lighting

по ЛУЧШЕЕ АВТОМОБИЛЬНОЕ ОСВЕЩЕНИЕ опубликовано 18 марта 2015 г.

Итак, я получил набор светодиодных ламп 9007 от GTR Lighting и хотел показать вам, как их установить, потому что на первый взгляд это выглядит довольно сложно.

Автомобиль, на котором я собираюсь продемонстрировать, — это фара от Ford F250 2002 года выпуска. Это очень распространенная фара, и я вам скажу: эти фары отстой!!! Независимо от того, какие типы ламп вы используете, высокомощные галогенные, HID или новые светодиодные лампы для фар, эти корпуса ужасны, и невозможно получить от них потрясающий световой поток. Лучшим вариантом для получения удивительного света является световая панель или модернизированный проектор… но это совсем другая история! Сейчас мы попробуем поставить эти GEN 2 9007 Светодиодные лампы для фар от GTR Lighting в этих корпусах.

Оригинальная галогенная лампа 9007 удерживается фиксатором. В случае с этим Ford F250 фиксатор очень высокий. Иногда они фыркают, иногда они высокие, но все они работают одинаково. Фиксатор надевается на лампочку и удерживает ее на месте. Здесь вы можете увидеть, как сидит оригинальная галогенная лампа, когда вы снимаете фиксатор. Новая светодиодная лампа для фар GTR Lighting GEN 2 немного длиннее оригинальной галогенной лампы, но для данного применения это не имеет значения, поскольку внутри корпуса нет ничего, что могло бы ей мешать. Способ крепления идентичен. Новая светодиодная лампа имеет такое же монтажное кольцо, как и галогенная лампа. Вот вид с воздуха, показывающий прорези в монтажном кольце между оригинальной галогенной лампой и новой светодиодной лампой GTR Lighting. Они вставляются в корпус фары точно так же, как друг друга. Корпус для 9004 или 9007 будут иметь 3 выступа выравнивания внутри, как показано на рисунке. Лампочка садится только в одну сторону. Вот как должна сидеть новая светодиодная лампа фары 9007, когда она лежит на корпусе. Зазоров быть не должно, устанавливается идеально ровно. Оригинальный фиксатор, который удерживал галогенную лампу на месте, скорее всего, НЕ подойдет к вашим новым светодиодным лампам фар, они слишком велики, чтобы облегчить установку радиатора и охлаждающего вентилятора. Крепежный хомут на светодиодных лампах фар легко снимается путем его скручивания. Отделите все детали и установите на место оригинальный фиксатор лампы фары между радиатором светодиодной лампы и монтажным кольцом.

Подробнее

Теги: ФАРЫ, LED ОСВЕЩЕНИЕ

Как установить лампы 9005 вместо ламп 9145

по ЛУЧШЕЕ АВТОМОБИЛЬНОЕ ОСВЕЩЕНИЕ опубликовано 22 сентября 2020 г.

На многих автомобилях в противотуманных фарах используются лампы h20, 9140 или 9145, но эти лампы практически идентичны лампам 9005. Лампочка 9005 в 10 раз популярнее, чем лампочка h20/9.145 или 9140, поэтому обычно в большинстве случаев используется комплект ламп 9005. Есть небольшая модификация ламп 9005, чтобы они поместились в корпус, рассчитанный на h20/9145/9140, и иногда вам не нужно ничего делать!

Подробнее

Теги: HID LIGHTING, LED LIGHTING, HALOGEN LIGHTING

Как почистить грязный патрон на фаре автомобиля.

.. Как почистить грязный патрон на фаре автомобиля…

Задайте вопрос, получите ответ как можно скорее!

☰

ЗАПРОСИТЬ ЦЕНУ

спросил

Стюарт К.

на 18 ноября 2015 г.

Как почистить загрязнённую розетку в машине?

Сэкономьте на ремонте автомобилей

Получить предложение

Джозеф С. Спадафора-младший

Автомеханик

45-летний опыт

Чистка патрона для фонаря зависит от того, каким типом грязи, коррозии или ржавчины был загрязнен патрон. Эти повреждения будут различаться в зависимости от расположения розеток на вашем автомобиле. Гнезда могут быть в герметичных или полугерметичных узлах линз, любой из них защитит гнездо от грязи, но если линза треснула или уплотнения высохли, грязь может попасть внутрь.

Кроме того, в розетках накапливается коррозия из-за проникновения воды или поврежденных или ослабленных соединений лампы с контактами розетки. Это может произойти, особенно в задней части транспортного средства, буксирующего лодку, или транспортного средства, у которого треснула линза после того, как задний ход врезался в другой объект. Это также может произойти с фарами или другими габаритными лампами, такими как фонари номерного знака или боковые габаритные огни вашего автомобиля, поскольку они с большей вероятностью ежедневно подвергаются воздействию элементов. Если у вас полноприводный автомобиль и вы едете по бездорожью или вброд, это также вызовет проблемы с розетками.

Таким образом, способ очистки грязного патрона зависит от его местоположения и типа загрязнения или коррозии. Перед ремонтом всегда следует изолировать цепь. Иногда для этого потребуется удаление предохранителя или необходимость отключения аккумулятора. Это предотвращает любое возможное повреждение от короткого замыкания во время ремонта.

Розетку можно чистить с помощью электрического спрея для очистки контактов, сжатого воздуха и небольшой проволочной щетки, предназначенной для очистки розетки. После того, как лампочка удалена, вы должны проверить целостность фактического патрона. Если розетка деформировалась из-за нагрева или изношена, или контакты обгорели или разъели, то узел следует заменить. Правильный ремонт для замены заключается в том, чтобы обрезать провода и припаять новые провода на место с помощью термоусадочной трубки, чтобы обеспечить заводское качество герметизации проводов. Сменные розетки можно приобрести у дилера или у большинства поставщиков автомобильных запчастей. Обратите внимание, что в некоторых случаях на патрон и лампочку наносится смазка. Эта диэлектрическая смазка предназначена для защиты и изоляции соединений. Его также можно приобрести и нанести на розетку после очистки.

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания подробнее

Получите мгновенную смету для вашего автомобиля

К вам приедут наши сертифицированные механики ・Гарантия на 12 месяцев и пробег 12 000 миль・Справедливые и прозрачные цены

Узнать цену

Механик со стажем?

Зарабатывайте до $70/час

Подать заявку

Что спрашивают другие

Нерешенные проблемы с утечкой

Проверьте давление масла (https://www.yourmechanic.com/services/fuel-pump-replacement), чтобы убедиться, что оно низкое, или датчик масла (https://www.yourmechanic .com/services/oil-pressure-sensor-replacement) считывается неправильно. Также проверьте компрессию двигателя, чтобы увидеть, есть ли проблема во втором цилиндре. P0302…

Утечка масла

Если вы потеряли все масло в двигателе после 30-минутной езды без каких-либо признаков утечки масла (https://www. yourmechanic.com/article/how-to- найти-источник-утечки-масла от-ed-ruelas), то вам нужно залить масло до тех пор, пока оно не заполнится, чтобы увидеть, сколько масла было использовано….

Во время движения по шоссе автомобиль перестал разгоняться и стал неработоспособным

Это сообщение указывает на наличие проблемы в антиблокировочной системе торможения и/или электронной системе курсовой устойчивости. Если проблема достаточно серьезная, автомобиль перейдет в аварийный режим, как и вы. Основной причиной может быть что угодно, начиная с…

После запуска машина глохнет и дает обратный эффект — 1996 Nissan 300ZX

Каждый раз, когда машина не заводится, я помню 3 вещи, которые необходимы для работы двигателя. Ему нужен воздух, топливо и искра. Похоже, ваш стартер работает нормально, иначе вы бы почти не работали и не давали обратный эффект. Моя кишка…

Пропуски зажигания вызвали неисправность датчика кислорода?

Как вы, возможно, знаете, кислородные датчики, входящие в состав вашей системы очистки отработавших газов, считывают выхлопные газы, чтобы определить, присутствует ли в выхлопных газах соответствующее количество кислорода. Основываясь на этом чтении, эта информация передается…

Моя машина вибрирует — Jeep Liberty 2005 года выпуска

Здравствуйте. Если ваш автомобиль издает шум, я бы начал с попытки определить, откуда исходят шум и вибрация. Шум и вибрация, даже на низких скоростях, могут быть вызваны многими факторами, не всеми из которых является трансмиссия…

Моя машина работает неровно на холостом ходу и при первом запуске захлёбывается. Что может быть причиной этого?

Это может быть связано с загрязнением или неисправностью клапана управления холостым ходом. Клапан холостого хода считывает воздухозаборник, поскольку он смешивается с топливом перед впрыском в двигатель на низких оборотах и при…

Автомобиль не заводится. Он работал нормально, нормально выключился и не запустился через пять минут.

Похоже, ваша батарея (https://www.yourmechanic.com/services/battery-replacement) разрядилась. Иногда у них может развиться внутреннее замыкание, когда в один момент они кажутся нормальными, а в следующий момент умирают. Индикаторы на зарядных устройствах обычно не говорят всего…

Есть идеи?

К сожалению, здесь нет вопроса, на который нужно ответить. Если у вас есть вопрос, на который вы хотели бы получить ответ от квалифицированного специалиста, посетите сайт yourmechanic.com и щелкните ссылку «Спросить механика», чтобы задать свой вопрос.

Статьи по Теме

Безопасно ли ездить с горящим индикатором DEF?

Тракторный прицеп на обочине в идеале означает, что водитель остановился, чтобы вздремнуть. Конечно…

Как долго работает двигатель дверцы фары?

Обеспечение того, чтобы все системы автомобиля оставались в хорошем состоянии, — непростая задача. В автомобиле есть ряд систем, созданных для обеспечения вашей безопасности во время движения.

виды и типы, маркировка, таблица совместимости

Лампочки по законам ГИБДД

Немного исторических фактов

Типы автомобильных ламп

Накаливания

Галогенные

Газоразрядные

Светодиодные

Виды автомобильных цоколей

С защитным фланцем

Софитные

Штифтовые

Cо стеклянным цоколем

Новые виды цоколей

Маркировка и обозначение автоламп

По количеству контактов

По типу цоколя

По цвету

Таблица совместимости цоколей и автомобильных ламп

Разъемы для ламп | Koito

Разъемы для ламп головного света:

Разъемы для ламп дополнительного освещения:

Цоколи автомобильных ламп – список с картинками и обозначениями

Краткие технические особенности

Классификация и виды

Модификации оптики и патронов

Индивидуальная классификация и маркировка

Таблица автомобильных ламп и их заменяемость.

Таблица-список автомобильных ламп

H8

h21

H9

Типы цоколей автомобильных ламп.

Применяемость.

Как определить какой тип ксеноновых ламп установлен в вашем автомобиле?

Заменяемость галогеновых ламп на Xenon.

Типы автомобильных ламп | это… Что такое Типы автомобильных ламп?

Содержание

Европа

Лампы накаливания

Газоразрядные (ксеноновые)

Старого образца

США

См. также

Примечания

Ссылки

⭐ Каталог патронов для ламп в авто

Патрон заднего фонаря ВАЗ 2101-2106 1конт.

Патрон (Газель) заднего фонаря 2-х.конт. с проводом

Патрон железный на ВАЗ 2101 ( под цок.

Патрон заднего фонаря ВОЛГА 31029 ( под 12/21 ) чёрный

Патрон заднего фонаря двойной на ВАЗ 2105

Патрон заднего фонаря одинарный на ВАЗ 2105

Патрон панели приборов ВДО

Патрон панели приборов под цок.лампу ВАЗ 2101-2106

Патрон под лампу PY21W BAU15s (тип 2) Г-обр., пластик TM Nord YADA

Патрон под лампу PY21W BAU15s (тип 3) прямой, пластик TM Nord YADA

Патрон под лампу PY21W BAU15s (тип 13) Г-обр., пластик TM Nord YADA

Патрон серый 1-х конт. с проводом VESTA, Piora, Granta

Патроны для ламп и осветительного оборудования в автомобиле

Автомобильное электрооборудование и проводка

Разъемы для автомобильных светодиодных приложений освещают путь

Автомобильные светодиоды

Электромеханические характеристики

Миниатюризация

Будущее светодиодных фар

Похожие сообщения

Видео

Просмотреть статьи по месяцам

Пигтейлы, розетки и эквалайзеры — освещение автомобиля

Разница между 9004 и 9007

.

Как почистить грязный патрон на фаре автомобиля.

Получите мгновенную смету для вашего автомобиля

Механик со стажем?

Зарабатывайте до $70/час

Что спрашивают другие

Статьи по Теме

Добавить комментарий Отменить ответ
