Регулировка фар автомобиля самостоятельно: Как отрегулировать фары самостоятельно и когда требуется проводить их настройку?

Содержание

как настроить ближний и дальний свет?

В процессе эксплуатации автомобиля практически каждому водителю приходилось искать решение такой распространенной проблемы, как неправильное функционирование фар. Неправильная настройка фар головного света существенно снижает видимость в плохих условиях или в темное время суток.

Еще одна опасность в том, что ваш автомобиль могут вовремя не увидеть издалека водители тех транспортных средств, которые движутся по встречной полосе.

Какими способами можно отрегулировать фары?

Отрегулировать свет фар можно при помощи одного из трех способов. Вы можете обратиться к тем мастерам, которые работают в автосервисе, задействовать специальный прибор для регулировки света фар. Ну и, что удобно для многих, сделать эту работу вручную.

Многие уверены (и надо сказать напрасно), что подобную процедуру собственноручно выполнить невозможно, поскольку без соответствующих знаний и навыков трудно будет избежать ошибок в процессе настройки. Но как быть, если специального оборудования нет, а обратиться к специалистам своевременно не получается?

Что ж, следует вооружиться знанием определенных правил регулировки света. Итак, как осуществляется такая важная процедура, настройка, регулировка фар своими руками? Специалисты говорят о трех важнейших этапах данного процесса:

  • произведение разметки по определенным схемам на стене;
  • выполнение разметки положения ламп;
  • осуществление непосредственно самой настройки света.

Важная ремарка: перед тем как приступить к регулированию, проверьте исправно ли само транспортное средство.

Дело в том, что направление света непосредственно будет зависеть от следующих немаловажных факторов:

  • давление в автомобильных шинах;
  • исправность пружин подвески легкового авто;
  • нагрузка на подвеску, а точнее - ее распределение.

В том случае, если ваше ТС неисправно и имеется одна из этих проблем, возможно вы настроите фары под неправильным углом. Соответственно, регулировка света фар своими руками будет скорее всего осуществлена некачественно.

Некоторым удается сделать еще хуже, чем было до начала регулировки.

Для того чтобы работа была произведена в достаточной степени качества, вам следует обязательно соблюсти ряд важных требований:

  1. Необходима ровная стена, перед которой можно поставить авто. Свободного пространства перед стеной должно быть 7-8 метров.
  2. Приготовьте мел или клейкую ленту. Они они нужны для разметки.
  3. Перед настройкой постарайтесь как можно тщательней разметить поверхность, руководствуясь индивидуальными параметрами вашего автомобиля. Или же – используя универсальные значения, подходящие к превалирующему числу легковых машин.

После того, как "обмыли" новую машину, ее обязательно нужно обкатать, чтобы проявились возможные заводские браки. Статья об обкатке нового автомобиля Лада Гранта со всеми подробностями и ньюансами.

Скоро зима, а значит нужно подготовить свою машину к холодам. Узнайте все о подготовке автомобиля к зимовке.

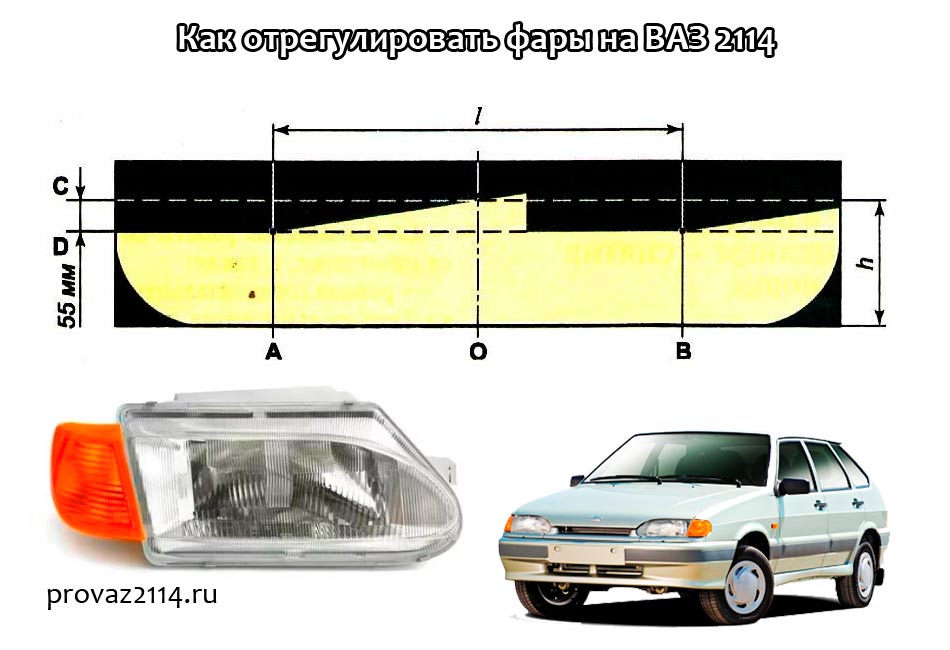

Осуществление разметки

Регулировка ПТФ или фар головного света – процесс ответственный, но не настолько сложный, как может показаться на первый взгляд. Для начала следует подъехать к стене на расстояние примерно 2 метра и пометить на стене центр осей фарных ламп. Затем надо отъехать на расстояние примерно 7,5 м.

Точки, обозначающие центр каждой из ваших фарных ламп, нужно соединить линией. Далее эту горизонтальную линию дополните вертикальной: она будет соединяться с точкой-обозначением центральной части вашей машины. Также нужна будет еще дополнительная линия разметки. Она будет проходить параллельно линии, которая соединяет центральные точки ваших фарных ламп. Эту дополнительную линию нужно расположить ниже, на расстоянии примерно 6-7 сантиметров.

Разметка стены завершена, пришло время перейти к самому этапу настройки. Включите ближний свет. Нужен правильный пучок света – постепенно и аккуратно подкручивайте винты регулировки. Их можно найти под капотом легкового авто, с задней стороны фар. В идеале свет расположится ниже, чем точка на стене, обозначающая центр ваших фарных ламп.

Подобным несложным способом может быть осуществлена настройка фарных ламп со светом совмещенным (тоесть, «ближний-дальний»).

Если «дальний-ближний» раздельны, то настраивать свет вам предстоит отдельно, по разнящимся схемам. Соответственно, и разметка окажется несколько иной. Хотя, регулировка фар ближнего света будет производиться по той методике, что была описана выше. Если выполняется регулировка дальнего света фар, вам нужно добиться, чтобы пучок света попадал именно на центр разметки. Однако следует сказать о том, что вручную, даже при самой тщательной регулировке, результат будет все-таки немного уступать настройке фар с применением специального оборудования.

На этом видео наглядно показан весь процесс регулировки фар:

Регулировка фар для ВАЗ 2110

Как отрегулировать фары на ВАЗ 2110? Практически также как и в вышеописанных схемах настройки. Еще до того момента, как начнется регулировка фар,

обязательно (и тщательно!) вымойте лампы. Иногда именно из-за грязных линз световой поток не может найти достаточной «дороги» наружу. В других случаях причиной недостаточного или рассеянного света автомобильных фар становятся имеющиеся на стеклах дефекты.

После того как вы помыли фары, внимательно осмотрите их поверхность. Нашли дефекты – трещинки или сколы? Регулировка вряд ли поможет: вам нужно сначала заменить стекла фар на новые. Также при наличии дефектов следует заменить и отражатель. Как еще усилить поток света? Установите на автомобиль ксеноновые или галогеновые лампы, их использование очень эффективно.

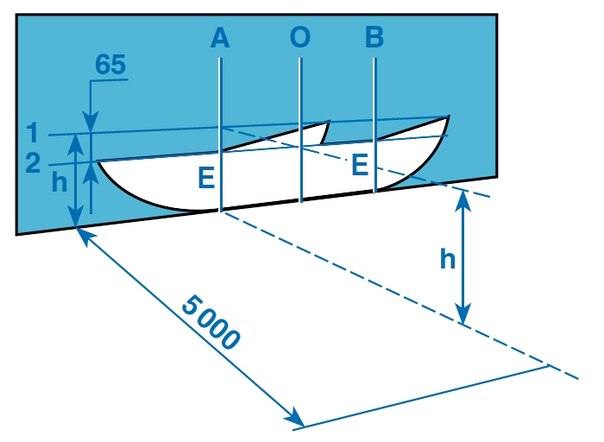

Регулировка фар ВАЗ 2110 выполняется вот таким способом:

  • найдите большую по размерам площадку с ровной и достаточно высокой стеной;
  • поставьте машину на расстоянии в 5 м. от стены;
  • попросите кого-то посидеть за рулем: вес помощника должен быть примерно таким же, как и ваш;
  • начертите линии, которые будут проходить через центральные точки автофар, симметрично к осевой линии автомобиля;
  • дополнительные линии будут проходить: первая – там, где находится центр фар (замер следует делать от пола), и вторая – на 6 сантиметров ниже первой линии;
  • включите ближний свет одной из авто фар, вторую закройте картоном. Проверьте, чтобы свет фар соответствовал размеченным линиям и точкам. У вас все совпадает? Значит, регулировка прошла успешно, а если нет, повторите все сначала.

Видео о том, как улучшить свет фар на ВАЗ 2110:

Если руль наклонен в одну из сторон, значит требуется отрегулировать оси. Развал схождение - что это и зачем его регулировать? Ответ в нашей статье.

Перед тем, как залить охлаждающую жидкость, лучше узнать, что больше подойдет вашей машине - тосол или антифриз?

Несколько советов по отогреву двигателя в мороз можно найти здесь /tehobsluzhivanie/alert/kak-otogret-mashinu. html Реально ли отогреть машину за 5 минут?

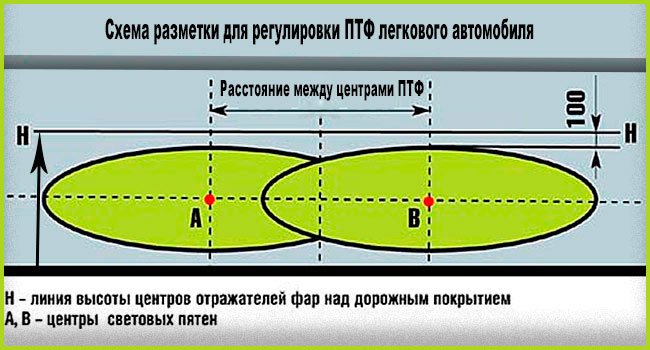

Регулировка противотуманок

Как выполняется регулировка противотуманных фар? Вручную настройка оптимального света осуществляется методом вращения. То есть, нужно повернуть в вертикальной плоскости и по горизонтали оптический элемент автомобильных фар.

Заранее нужно ослабить болты, при помощи которых фары крепятся к бамперу.
Очень удобно выполнять настройку фар-противотуманок, используя современные, специально предназначенные для этого приборы. Ну а если специального оборудования нет, поступайте следующим образом:

  1. Поставьте машину с нагрузкой (на водительском сидении – человек или мешки с песком, имеющие вес, аналогичный вашему) напротив ровной стены, примерное расстояние около 5 метров.
  2. Сделайте разметку.
  3. Непременно проверьте, чтобы давление в шинах было нормальным. Также не забудьте немного качнуть автомобиль сбоку – это требуется, чтобы пружины автомобильной подвески вернулись в нормальное положение.
  4. Включаем фары, смотрим на направление света, по ходу производя настройку. Закрываем одну из фар картонкой – другую в то же время мы регулируем. Ну и затем – все наоборот.
  5. Смотрим, чтобы верх светового пятна находился на сантиметр ниже места, где на экран спроецированы центральные точки ваших противотуманок.

Как правило, настройка вручную выполняется довольно быстро, но если у вас есть возможность применять специальное оборудование – обязательно воспользуйтесь этой возможностью!

Как отрегулировать фары — CARHack.ru

Как правильно отрегулировать дальний и ближний свет фар и настроить противотуманки, если раньше вы этого своими руками никогда не делали? Какие методы существуют? Какие правила нужно соблюсти. Как определить, что вашему автомобилю нужна регулировка фар? Как самостоятельно сделать проверочный стенд? Все это и многое другое – в нашей статье.

Итак, миллионы счастливчиков ни разу в жизни не регулировали фары в своем авто и даже не знают, что порой это можно и нужно делать. Светят и светят.

Однако правильное направление света важно. А из-за аварий или езды по «стиральной доске» угол наклона фар постепенно смещается. Обычно свет опускается вниз. Но бывает и так, что при ремонте передней части авто фонари на сервисе изначально неверно выставляют, и тогда они могут светить как ниже, так и выше нужного уровня.

Отдавать авто в мастерскую – потеря времени, денег и нервов. Тем более что вы и самостоятельно способны разобраться, как можно отрегулировать фары на дому.

Когда стоит задуматься о регулировке фар

Каждые 5 минут бегать проверять, так ли светят фары, не будешь. Но есть ситуации, когда это сделать нужно:

  1. Вы недавно вставили в фары новые лампочки (одну или обе).
  2. Вы на днях ремонтировали переднюю часть автомобиля или подвеску.
  3. Вы меняли колеса.
  4. Вы проехали более сотни километров по разбитой гравийке.
  5. Вам кажется, что обзорность ночью ухудшилась.
  6. Встречные водители в темное время суток сигналят вам без видимых причин (вероятно, вы их слепите).

Главное в фарах – не ваше удобство, а безопасность на дороге. Для этого вы должны видеть трассу на достаточном расстоянии от машины, но не слепить других автомобилистов.

3 способа отрегулировать фары

Существует три способа отрегулировать свет фар:

  1. Отдать машину в автосервис.
  2. Сделать проверочный стенд самостоятельно.
  3. Отрегулировать свет «на глазок».

Первый вариант стоит денег, неудобен (нужно на какое-то время расстаться с машиной), да и не очень надежен, как многие уже убедились на своем опыте. Хотя кому-то хорошо настраивают.

Второй способ – оптимальное решение, и ниже мы расскажем, как сделать подходящий стенд.

Третий вариант неточен, но имеет право на существование, когда первым и вторым способом воспользоваться невозможно. Например, если вы оказались ночью на загородной трассе. Тогда просто попросите своего попутчика выйти из салона и встать за 5 – 10 метров до автомобиля. После этого вам останется лишь настроить ближний свет таким образом, чтобы он бил примерно в область коленей вашего друга, но никак не выше.

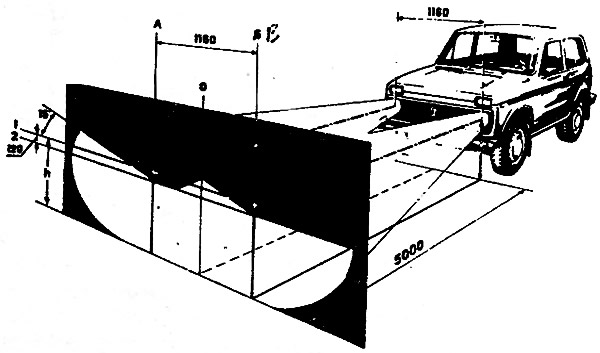

Как сделать стенд для регулировки фар

Стенд будет импровизированным. Для этого вам понадобится ровный участок асфальта и вертикальная стена. Удивительно, но даже в городе найти такое место получается далеко не сразу.  Особенно вечером, когда все подобные площадки заняты припаркованными машинами. Ах, да: еще вам понадобится мел или изолента. Далее действуйте по плану:

  1. Подгоните автомобиль «лицом» к стене, практически вплотную.
  2. Отметьте на стене точку, соответствующую центру машины.
  3. Отметьте также центры фар.
  4. Отгоните автомобиль на 7,5 метра назад от стены.
  5. Переведите салонную регулировку фар в ноль.
  6. Проведите горизонталь, проходящую через отмеченные центры фар (линия H).
  7. Проведите три вертикали: две через центры фар (C), третью – через центр машины (V).
  8. Проведите вторую горизонталь: на 7,5 см ниже первой. Это и есть ваша цель. На пересечении этой черты с вертикалями центов фар вы получите две новые точки. Центры световых пучков фар ближнего света по итогу должны оказаться чуть ниже этой линии.
  9. Регулируете фары так, чтобы они оказались в заданном положении.

Если у вас совмещенные фары, то на этом ваша задача завершена. Вы отрегулировали фары ближнего света, а дальний свет настроился вместе с ними.

Если же фары раздельные, то придется отрегулировать и дальний свет. Делается это на том же стенде. Его световые пучки должны оказаться в точках Д.

Если нужно отрегулировать только одну фару

Если у вас сбита только одна фара, то и стенд как таковой вам не потребуется. Все, что вам нужно, – это стена. Подъезжаете, включаете фары и подгоняете одну к другой до симметрии.

Еще вариант – подсветить стену правильно выставленной фарой, выключив вторую. Прочертить горизонталь через центр светового пучка. Затем включить целевую фару, отключив ту, что работает нормально, и настроить ее по полученной линии.

Регулировка противотуманных фар

Противотуманки должны светить в строго отмеренном диапазоне и освещать 30 – 70 сантиметров над дорожным полотном. Не больше и не меньше!

Свет противотуманных фар также можно отрегулировать самостоятельно. И на том же самом стенде. Поставьте машину на расстоянии 5 метров от стены и проведите еще две горизонтальные линии:

  1. По центру противотуманных фар.
  2. На 5 см ниже первой линии.

Свет противотуманных фар должен оказаться чуть ниже этой линии. То есть своим верхним краем он должен касаться этой черты.

Это правило справедливо для большинства противотуманок, у которых угол падения света равен 1%.

На сервисе для регулировки фар имеется специальное оборудование. Разные модели машин делают по-разному. Даже в мануалах по настройке дальнего и ближнего света вы найдете совершенно разные рекомендации. Где-то машину отгоняют на 5 метров от стены, где-то на 10 или 20 метров. В зависимости от этого меняется угол освещения, то есть расстояние между горизонтальными линиями стенда.

Наш вариант – усредненная модель, универсальный вариант, который вы можете использовать для любого автомобиля.

Важные рекомендации

Если вы решили отрегулировать фары своими руками, вы можете выполнить это максимально правильно. Даже лучше, чем это сделали бы на сервисе. И вот почему:

  1. Во-первых, вы можете учесть среднестатистическую загрузку авто. Например, вы занимаетесь грузоперевозками или по большей части ездите всей семьей. Но в сервис вы сдаете пустую машину. То есть осадка у нее другая, и настройку будут делать по ней. Самостоятельно при проверке вы можете нагрузить машину как надо и залить полный бак.
  2. Во-вторых, вы в курсе состояния своей подвески и шин. В сервисе на это могут даже не посмотреть, а сразу приступить к заданию. На деле же подвеска и давление в шинах также играют роль.
  3. В-третьих, вы можете сразу проверить внешний вид винтов и при необходимости почистить их от грязи и ржавчины.

Перед регулировкой фар не забудьте также проверить состояние самих лампочек. Дело может быть в них самих, а вовсе не в углах. Если их вкручивали второпях, высока вероятность небольшого перекоса, который в сумме дает довольно сильное отклонение светового луча.

Чтобы отрегулировать фары как можно лучше, делайте это, попеременно закрывая или отключая одну из них.

Чтобы самостоятельно отрегулировать свет фар, важно выбрать именно ровную площадку. Максимально приближенную к горизонтали. Обратите внимание: у основания здания асфальт чаще всего идет под небольшим уклоном, чтобы вода стекала от стены. Так что нелишним было бы воспользоваться уровнем.

Не забывайте выставлять в ноль салонную регулировку передних фар автомобиля. Она нужна вам, чтобы менять угол направления света при перегрузе или при ослаблении амортизаторов.

2 проверенных способа, как отрегулировать фары самостоятельно

Те, кто много ездит в темное время суток, а зимой таких большинство, наверняка обратили внимание, что при разъезде с одним встречным автомобилем у вас не возникает какого-либо дискомфорта, а при встрече с другим приходится чуть ли не закрывать глаза от ослепительного света.

Обычно такое встречается на трассе, когда водители забывают переключиться с дальнего света на ближний.

(Напомним, что ПДД настаивают на том, что делать это нужно не менее чем за 150 м до встречного автомобиля или ранее, если водитель встречного транспортного средства попросит вас сделать это периодическим переключением света фар.)

Однако в большинстве случаев, особенно в городе, дальний свет здесь ни при чем. Виной белых кругов перед глазами становится неправильно отрегулированный ближний свет.

Фара, вместо того чтобы освещать дорогу, начинает светить вверх, тем самым ослепляя встречных водителей.

Но как такое может случиться, спросите вы, ведь с завода все автомобили выходят с отрегулированными фарами? И здесь мы переходим к первому пункту нашей статьи.

Причины нарушения регулировки света фар

На самом деле причин может быть масса. Первая – это простая замена лампочки. Лампы, как известно, от случая к случаю перегорают, и их приходится заменять. Меняются они, как правило, на подходящую по типу, но при этом другого производителя. Не думаем, что кому-то взбредет в голову искать в магазине точно такую же.

Исключение составляют эксклюзивные лампочки, которые продаются парно. Когда одна фара светит белым светом, а вторая желтым, не очень красиво, согласны. Впрочем, и из-за этого вы вряд ли будете ездить впотьмах с одной фарой, особенно если лампа перегорит где-то на трассе, а вам еще пилить и пилить не одни сутки в другой город. Конечно же, купите первую попавшуюся.

Вот тут как раз и может возникнуть необходимость регулировки фары.

Дело в том, что как бы ни были стандартизированы лампы, в зависимости от производителя, расположение спирали в них может быть смещено, особенно если речь идет о недорогих лампах или и вовсе о контрафакте.

В связи с этим смещается и весь световой пучок, и фара либо начинает светить вверх и слепить, либо бить перед бампером. Так что, если вы поменяли лампочку в фаре, обязательно проверьте регулировку света.

 Случается и так, что из-за неудобства замены многие вставляют лампочки неправильно, то есть с перекосом, а это тоже ведет к тому, что фара начинает светить совсем не туда, куда должна.

Не секрет и то, что автомобили попадают в аварии. При повреждениях передней части автомобиля обычно требуется ремонт с демонтажом оптики.

Но как бы хорошо ни был выполнен ремонт, фара приладится уже не на то место, на которое она была установлена на заводе и там же отрегулирована. Однозначно встанет она пусть и с небольшими, но смещениями.

Да и сама фара, скорее всего, будет новой. Так что регулировка ей однозначно потребуется.

Меняют фары и по причине их поломки. Они, после долгой эксплуатации, тоже могут выходить из строя. Мутнеет стекло, тускнеет отражатель, да и попросту от температуры может рассохнуться пластик, удерживающий отражатель или линзу в корпусе, или же и вовсе отвалиться часть ее крепления к кузову. В этом случае фара меняется на новую, и ей так же обязательно требуется регулировка.

И еще фары могут украсть. Целых машин без головной оптики у нас на дорогах встречается немало. Просто вставить на место прежних новые недостаточно, необходима регулировка.

Так что причин для регулировки может быть много. Но зачастую владельцы останавливаются на том, что фара начинает светить. Как говорится, горит и ладно. А ведь на самом деле отрегулировать свет фар не так уж сложно.

Как правильно отрегулировать фары самому

Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.

По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно.

Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке.

Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека.

У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.

Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса.

Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары. Затем открываем капот и смотрим маркировку фары.

На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.

А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно.

Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх.

Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо.

Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона. В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.

Для более же точной и профессиональной регулировки фар можно обратиться на сервис.

Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется.

К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в шинах, это уже может сказать о «квалификации» мастера.

По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат. Кстати, последний пункт – одно из обязательных условий при любой регулировке.

Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.

Как отрегулировать фары. Способы регулировки света фар

Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.

Универсальная инструкция по регулировке фар

Это можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа:

  • сделать разметку на стене;
  • осуществить разметку ламп;
  • настроить ближний свет;
  • настроить дальний свет.

Когда нужно регулировать фары

Каждый водитель должен знать, когда необходимо выполнять регулировку фар. Поэтому если вы не входите в их число, то коротко напомним об этом. Эта процедура выполняется в одном из следующих случаев:

  • При замене ламп в фаре. Это касается приборов как с одинарной, так и раздельной оптикой.
  • При замене одной или обеих фар. Это может быть вызвано ее выходом из строя, ДТП, желанием владельца установить более мощный или технологичный осветительный прибор.
  • В случае, если вы чувствуете, что вам стало некомфортно ездить с существующим светом, и что нужно выполнить регулировку.
  • В случае, когда при движении в темное время суток водители встречных машин мигают вам дальним светом, сигнализируя тем самым о том, что вы их слепите.
  • При монтаже противотуманных фар. Как правило, проводится регулировка только ПТФ.
  • После выполнения работ, связанных с изменением жесткости подвески.
  • При замене дисков или резины на аналогичные изделия с другими диаметрами.
  • При подготовке к прохождению регламентного ТО.
  • Перед поездкой на большое расстояние.

Следите за светом, который излучают фары вашего автомобиля, и при необходимости проводите его регулировку. Помните, что неверно выставленный свет несет неприятные ощущения и угрозу не только вам, но и водителям встречных машин.

Два универсальных способа как отрегулировать фары

Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:

  1. Разницу в объемах шин.
  2. Состояние пружин, находящихся в подвеске.
  3. Полное распределение всевозможных нагрузок.
  4. Уровень давления в шинах.

Если здесь есть неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы отрегулировать свет правильно, нужно будет соблюсти некоторые важные условия. Первейшим из них является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров.

Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.

Первый способ регулировки фар

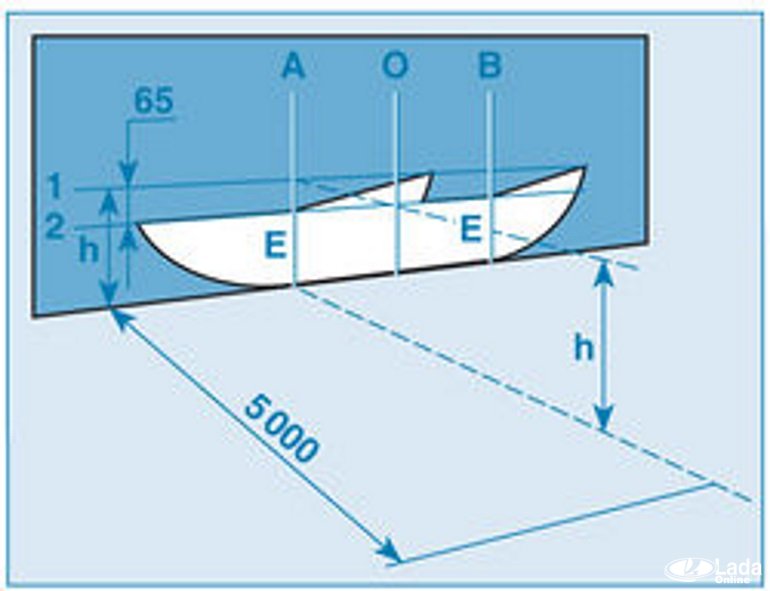

Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.

Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.

Регулировочные винты для настройки пучка света фары

Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.

  • В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.
  • Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.
  • Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически.

Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди.

И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар.

В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.

Второй способ регулировки фар

Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.

Как отрегулировать фары без приборов

На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:

  • на 12 см ниже;
  • на 22 см выше.

Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.

А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно.

Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.

Регулировка ПТФ

Регулировка противотуманных фар, хоть и немного, но все же отличается от выше описанного способа. Перед тем как отрегулировать ПТФ, нужно снабдить машину дополнительной нагрузкой в 70 килограмм — подойдет все, что угодно и помещается в ваше авто.

Также заправляем полный бак и ставим машину так, чтобы она располагалось на максимально ровной горизонтальной поверхности, в 10 метрах от света получившегося экрана. Однако многие опытные водители утверждают, что хватает и 5 метров.

Схема регулировки противотуманных фар

На стене чертим линии, означающие своими краями важные точки. Нижняя линия — размер от земли до противотуманок, верхняя — такое же, только удвоенное расстояние.

Также отмечаем расстояние до центра авто, смотря на него прямо до центров обеих противотуманных фар. В результате должно получиться расчерченное полотно экрана с двумя точками центров ламп, также будут ограничения нижней и верхней границы света.

После нанесения линий, устанавливаем машину на расстоянии 10 метров от стены и, используя отвертку и регулировочные винты на фарах, добиваемся фокуса пучка света из ламп в тех точках, где центры фар пересекаются.

Регулировка линзованных фар

Перед тем как регулировать линзованные фары, необходимо знать о том, что существует два их вида — регулируемые и нерегулируемые.

Последние являются достаточно дешевыми, и мы не рекомендуем пользоваться такими световыми приборами. Один из примеров такой фары выпускается под торговой маркой Depo.

Некоторые фары снабжены автоматическим регулятором. Однако зачастую он выходит из строя, поэтому это также не лучший вариант.

Для регулировки линзованных фар также существуют специальные регуляторы, как и на обычных осветительных приборах.

В данном случае невозможно дать однозначных рекомендаций, поскольку в разных автомобилях и даже в разных фарах регулировка происходит с помощью различных средств.

Как правило, для этого используются регулировочные болты, или рукоятки. Но почитав общую инструкцию по регулированию света фар, Вы сможете справится с поставленной задачей.

Регулировка фар прибором

Регулировка фар по прибору

На СТО обычно фары регулируют с помощью специальных приборов. Их покупка для рядового автовладельца нецелесообразна, поскольку стоит такое устройство немало, а использовать его приходится не так уж и часто. Поэтому знания о том, как выполнять регулировку фар прибором, вам пригодятся разве что для того, чтобы проконтролировать, правильно ли действует работник СТО.

Алгоритм проверки будет следующим:

  1. Выровнять продольную ось прибора относительно автомобиля. Ведь не факт, что машина заехала строго перпендикулярно в бокс. Это базовое условие. Для его выполнения на приборе в верхней его части есть зеркало с нанесенной на него горизонтальной линией. По ней можно легко выставить прибор таким образом, чтобы он стоял строго перпендикулярно корпусу и фарам.
  2. Выставить прибор строго горизонтально. Обычно в конструкции его корпуса для этих целей предусмотрен уровень с пузырьком воздуха. Это простое, но надежное средство, позволяющее добиться нужных результатов.
  3. Установка регулировочного угла. На различных приборах он может выставляться различными методами (одним из таких вариантов является поворотный ролик). Значение угла «0» означает, что фары будут светить строго прямо по курсу движения машины. Угол может изменяться на десятые доли градуса. Значение угла, на который нужно выставить фару, вы сможете найти в справочной литературе к вашему автомобилю.
  4. Ось регулировочного прибора и ось фары должны совпадать.

Помните, что нельзя сильно «задирать» лучи фар. Ведь в этом случае значение светового потока может снизиться на 20…30%, что является значительным показателем. Кроме этого, так вы будете слепить водителей, едущих вам навстречу.

Иван Матиешин

Не нашли ответ на свой вопрос?

Спрашивайте в комментариях. Ответим обязательно!

Как самостоятельно настроить и регулировать фары на автомобиле

Несмотря на большое разнообразие автомобилей, регулировка оптики предполагает следование одной и той же последовательности действий. Настроить фары можно как в условиях сервиса, так и самостоятельно, при этом в последнем случае не потребуется наличие специальных инструментов и приспособлений.

Когда и для чего нужно регулировать фары автомобиля

Каждый автовладелец должен знает, что в тёмное время суток управлять транспортным средством можно только при хорошем освещении, которое способна обеспечить правильная регулировка фар.

Если оптика настроена неверно, а угол наклона не соответствует установленным требованиям, то водители встречных машин будут ослепляться потоком рассеянного света. Такая ситуация повышает вероятность возникновения ДТП при встречном разъезде автомобилей.

Помимо этого, низкая эффективность работы фар сокращает зону видимости, что также влечёт к аварийным столкновениям.

Эксплуатация автомобиля происходит на дорогах с покрытием, которое в большинстве случаев имеет неровности. В результате угол установки фар изменяется и возникает необходимость регулировки время от времени. Кроме этого, к этой процедуре прибегают в следующих ситуациях:

  • если устанавливалась новая фара, производилась замена лампы либо отражающего элемента;
  • при монтаже противотуманок;
  • в случае ДТП, при котором был повреждён передок автомобиля;
  • при ремонте или замене элементов подвески;
  • при замене колёсных дисков либо шин.

Одной из ситуаций, когда требуется прибегать к регулировке фар, является их замена

Как настроить правильно: подготовка к работе

Если придерживаться советов опытных автовладельцев, то они не рекомендуют новичкам выполнять самостоятельную регулировку оптики без предварительной подготовки к этому процессу. В противном случае придётся обратиться за помощью в автосервис. Этап подготовки к настройке предполагает создание условий, которые соответствуют стандартному положению автомобиля:

  1. Перед началом регулировки из багажного отделения убирают все посторонние предметы и оставляют только штатные инструменты, к которым относится аптечка, домкрат, знак аварийной остановки.
  2. В ходе настройки кузов должен располагаться правильно, для чего проверяют давление в шинах. Параметр должен соответствовать рекомендациям завода-производителя.
  3. Если регулировку осуществлять совместно с помощником, то процедуру можно ускорить, при этом весовые категории с владельцем должны быть одинаковыми.
  4. Выполняют очистку оптики от грязи. Для удаления дорожной пыли используют чистую воду, а для того чтобы избавиться от масла и прочих химических веществ, используют органический растворитель.
  5. Регулировочные винты предварительно смачивают проникающей жидкостью. После, крепёж ослабляют и проверяют, насколько надёжно фары посажены в нише.
  6. Перед началом регулировки требуется найти ровную площадку и произвести на стене вертикальную разметку.

Для подготовки автомобиля к регулировке оптики, одним из пунктов является проверка давления в шинах

Нанесение разметки для регулировки

Для правильного осуществления разметки требуется подъехать к стене на 2 м, после чего на неё наносится центр автомобиля и центральную ось ламп. Далее, следует отметить расстояние от поверхности дороги до выбранного осветительного прибора. От центра фары отмечается расстояние до центра машины. Затем отмечают линию, ниже от нанесённой на 5 см.

Она будет соответствовать положению лампы от пола. После отъезжают от стены на 7 м. Далее, точки, соответствующие оптическим центрам каждого осветительного прибора, соединяют линией, которая дополняется ещё тремя вертикально расположенными отрезками (от центра фар и центра автомобиля).

Когда разметка будет закончена, приступают к регулировке ближнего и дальнего света фар.

Прежде чем настроить фары, необходимо на вертикальной стене нанести разметку, в соответствие с которой можно будет понять, куда нужно смещать оптический прибор

Способы регулировки фар машины

Существует несколько вариантов регулировки оптических приборов:

  1. Применение стенда. Этот способ используется в условиях автосервисов.
  2. Регулировка с помощью прибора, с помощью которого можно добиться оптимальных результатов.
  3. Если прибора нет, то юстировку можно выполнить вручную.

Настройка оптики на СТО

Далеко не каждый водитель знает, как отрегулировать оптический прибор правильным образом.

В этом случае лучшим выходом будет обратиться на СТО, где при помощи специальных приборов отрегулируют фары, при этом точность будет выше, чем при ручной настройке.

Если процедура выполнялась впервые, то также стоит обратиться на СТО для проверки точности проведённой работы. В результате вы будет знать, насколько все правильно делаете.

В условиях СТО фары регулируют при помощи специального оборудования

Самостоятельная регулировка

Для настройки оптики своими руками прибегают к стандартной схеме. В то же время некоторые производители автомобилей и ламп предлагают свои методы регулировки. Как правило, схема регулировочного процесса должна прилагаться к технической документации на машину. Универсальный способ, который подходит для большинства автомобилей, предполагает следующую последовательность действий:

  • на ровной вертикальной поверхности (стене) выполняется разметка, которая будет задействована в качестве стенда;
  • автомобиль располагают перед стеной на ровной горизонтальной площадке на удалении 7–10 м.

Пошаговая настройка фар своими руками

Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене.

Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном.

При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Настройка фар выполняется регулировочными винтами, расположенными с тыльной стороны оптического прибора

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

  1. Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
  2. После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.

Видео: регулировка фар на примере Ford Fusion

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

  • Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
  • Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.

Регулировка противотуманных фар имеет некоторые отличия, по сравнению с головной оптикой

Сам процесс регулировки состоит из следующих шагов:

  1. Измеряется расстояние между центром противотуманной оптики и основанием площадки.
  2. Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
  3. Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
  4. Выключают ближний свет и включают противотуманные фары.
  5. При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
  6. Между центрами световых пучков расстояние должно составлять 1200 мм.
  7. На стене проводится линия, которая разделяет автомобиль на две половины.
  8. Чертится полоса, которая на 10 см ниже первой.
  9. Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
  10. Полученное пересечение линий и будет центром противотуманок.

Видео: как отрегулировать противотуманные фары без прибора

Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно.

Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток.

Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.

Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.

  • Владимир Долженков
  • Распечатать

Как правильно отрегулировать фары автомобиля

От правильного функционирования автомобиля и его частей напрямую зависит безопасность водителя и успешное прибытие в заданный пункт. Регулировка света фар очень важна для комфортного вождения.

Если функциональность нарушена, то возможен отрицательный эффект, а именно: засвечивание пространства авто спереди.

На дороге в дождливую или туманную погоду создается световая завеса как для владельца машины, так и для встречных автомобилей.

Для хорошей видимости рекомендуется систематически регулировать фары и следить за их правильным положением. Данную процедуру можно осуществить самостоятельно либо в автомастерской. Как отрегулировать фары правильно расскажем далее.

Когда и для чего нужно регулировать фары автомобиля?

Водитель не может установить точную периодичность регулирования фар. Данный показатель не измеряется километрами пробега авто или другими нормативами. Владельцу машины следует обращать внимание на ряд признаков, сигнализирующих о неправильном функционировании фар и понять, как настроить фары.

Регулировка света фар на автомобиле

Рекомендуется регулировать фары в следующих случаях:

  • Встречные автомобили без причины постоянно сигнализируют водителю.
  • Были установлены противотуманные фары.
  • Произошла замена фары или элементов головного освещения.
  • Водитель постоянно ездит по некачественным дорогам.
  • Произошел ремонт в области передней подвески машины.
  • Начинать летний и зимний сезон необходимо с регулировки фар.
  • Замена дисков, шин.
  • Был ремонт передней части кузова.
  • Установка фар ближнего света.

Данная процедура должна проводится минимум один раз в год, не реже.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу. Именно из-за таких ситуаций происходит множество дорожно-транспортных происшествий. Поэтому каждый водитель обязан знать, как правильно настроить фары на автомобиле, ведь от этого зависит качество езды и безопасность всех пассажиров.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу

Как настроить правильно: подготовка к работе

Перед тем как настроить свет фар, следует тщательно подготовиться и изучить данный вопрос. Разобраться, как правильно отрегулировать фары на машине, обязан каждый водитель.

Важно приблизить автомобиль к наиболее реальным условиям. Это в первую очередь касается грузоподъемности.

То есть, перед началом работы нужно учесть, что в машине всегда присутствует водитель, груз, находящийся в багажнике и, возможно, пассажиры.

Приступая к работе, багажник водителя должен быть оснащен домкратом, огнетушителем, запасным колесом и набором инструментов. Также можно пригласить друга похожей комплекции, который временно займет место водителя.

Не менее важно проверить давление в шинах. При сниженных показателях, рекомендуется воспользоваться компрессором. Перед началом работы нужно убедиться, что винтовая сборка легко регулируется и состояние крепежей у фонарей хорошее. Если есть ржавчина, то следует ее немедленно удалить.

Настройка фар своими руками производится только с прозрачными линзами. Если есть грязь на фарах или около них, то от нее необходимо избавиться. Регулировать свет нужно только исправным оборудованием, за которое отвечают генератор и регулятор напряжения.

Настройка фар своими руками

Способы регулировки фар машины

Существует два способа настройки света фар. Для осуществления первого необходимо наличие ровной площадки. Водителю нужно подъехать к строго вертикальной, ровной, без выступов и углов стене.

Плотно прижавшись к ней, отмечается центр авто и центральные оси ламп. Расчет получится более точным, если пометить расстояние от лампы до пола и от центра до отмеченного источника света.

На стене рисуется еще одна линия (ее отмечают ниже на 5 см по отношению к первой).

На следующем этапе водитель отъезжает на 7,5 метра и проводится еще одна линия, соединяющая центральные точки ламп. Далее, проводятся линии вертикального вида через центр фар и через центр самого автомобиля.

Когда разметка закончена, включаются фары ближнего света и настраиваются так, чтобы углы наклона ламп полностью совпали с горизонтальными линиями.

Место, в котором свет поднимается вверх, должно совпадать с линиями, которые пересекаются.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары. При комбинированном ближнем и дальнем свете, настраивается только дальний, второй подстраивается автоматически.

Для второго способа понадобится такая же ровная без изъянов стена, но в данном случае машина ставится на расстоянии 10 метров. Подготовив авто к процедуре настройки, на стене делаются пометки, соответствующие центру лампы и пометки реального расположения фонарей.

Данные точки соединяются и дополнительно прочерчиваются 2 горизонтальные линии:

  • на 12 см ниже;
  • на 22 см выше.

После окончания разметки регуляторы ширины освещения устанавливаются на ноль. Свет основной фары не должен быть выше верхней границы второй линии, а для противотуманных фар верхней границей будет третья линия.

Важно, чтобы дополнительный винт оставался нетронутым. В обратном случае его нужно настраивать.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары

Пошаговая настройка фар своими руками

  • Большинство водителей задается вопросом: «Как отрегулировать фары самостоятельно»?
  • Отрегулировать свет фар собственноручно не представит особого труда.
  • Данное корректирование фар проходит в 4 этапа:
  • Делается разметка на стене.
  • Осуществляется разметка фар.
  • Регулировка ближнего света фар.
  • Регулировка дальнего света фар.

Перед тем как настроить ближний свет фар, необходимо проверить состояние пружин, которые размещены в подвеске, разницу объемов шин, распределение нагрузок.

Неправильная корректировка фар ближнего света будет доставлять неудобства как автовладельцу, так и участникам дорожно-транспортного движения.

Разобравшись в теории, как отрегулировать ближний свет фар, можно переходить к практике. Подобрав правильный участок для работы, и подготовив автомобиль, можно приступать к процессу настройки.

Настройка ближнего света фар выполняется поэтапно:

  • Расположив авто перпендикулярно, водитель садится за руль и подъезжает как можно ближе к стене.
  • Мелом или другим материалом проводится вертикальная линия, определяющая центр машины.

Пошаговая настройка фар своими руками

  • На следующем этапе авто следует медленно и прямо отогнать на расстояние 7 метров.
  • Далее, фиксируются показатели расстояния: от центра до лампы (по горизонтали) и от пола до лампы (по вертикали).
  • На стене необходимо сделать разметку исходя из полученных данных. Проводится горизонтальная линия на 5 см ниже, чем показатель, снятый по вертикали. Затем, от центральной линии следует отступить вправо на расстояние от центра авто к фаре и провести вертикальную разметку. Со второй фарой поступают аналогично.
  • При правильной регулировке свет будет проходить по горизонтальной линии, намеченной на стене. Отрегулировав по вертикали, необходимо сделать то же самое и по горизонтали. Это достигается тогда, когда свет преломляется под углом в месте пересечения вертикальной и горизонтальной линий.

Каждая фара должна корректироваться отдельно. Сначала регулируется поток света левой фары, правая при этом закрывается щитком. При помощи регулировочных винтов устанавливается верхняя светового пятна. Аналогично регулируется правая фара. По окончании проверяется совпадение светового потока обеих фар.

Произвести регулировку фар можно в течение нескольких минут. Главное, правильно подготовиться к процессу и соблюдать рекомендации.

Советы

Для достижения точного эффекта, рекомендуется проводить работы в темное время суток. Профессионалы настаивают на тщательной подготовке машины, в частности, проверить давление в шинах, наполнить бак наполовину, учесть грузоподъемность авто. Результат работы будет успешным при правильной настройке ламп в фарах.

Регулировка фар своими руками

Чтобы обеспечить оптимальное освещение участка дороги и исключить ослепление встречных автомобилей необходимо производить регулировку фар.

Данную процедуру специалисты рекомендуют выполнять  не реже одного раза в год, а также в следующих случаях:

  • замена лампочек или фары;
  • замена блока управления перемещения оптики, если он предусмотрен на данной модели;
  • ремонт корпуса фары;
  • ремонт передней части кузова;
  • замена дисков или шин;
  • ремонт или замена подвески.

Как отрегулировать фары самому

Для регулировки фар в конструкции головной оптики предусмотрены специальные винты. Как правило, они размещены на задней части фары слева и справа. В некоторых моделях регулировочные винты могут быть вынесены за пределы корпуса блок-фары. Однако принцип юстировки остаётся аналогичным. Вращая винты можно изменять наклон и поворот фары, корректируя направление светового потока в вертикальной и горизонтальной плоскости.

Если на вашем автомобиле установлен гидрокорректор, то необходимо установить его переключатель в нейтральное положение.

Готовим автомобиль

Чтобы выполнить настройку фар необходимо подготовить транспортное средство. В первую очередь нужно вымыть и протереть фары. Затем проверяем давление в шинах, которое должно соответствовать параметрам, указанным в руководстве по эксплуатации.

 Если для данной модели предусмотрены другие мероприятия перед регулировкой, то выполняем и их. Это могут быть: полная или частичная заправка бака топливом, наличие на переднем сидении груза, соответствующего весу водителя, определённая загрузка и так далее. В общем, необходимо подготовить автомобиль в таком варианте, который чаще всего вами используется.

Готовим под регулировочные винты отвёртку, шестигранник или иной ключ, а также щиток, чтобы закрыть фару.

Готовим площадку и стенд

Для качественной регулировки фар необходимо найти ровную горизонтальную площадку. Вместо стенда можно использовать щит, стену или ворота гаража, на которых рисуется схема регулировки фар. Для всех моделей транспортных средств она идентичная и представляет собой 3 вертикальные и 2 горизонтальные линии.

Схема регулировки фар

Вертикальные линии рисуются следующим образом:

  1. «О» — ось автомобиля;
  2. «В-1» — центр левой фары;
  3. «В-2» — ось правой фары.

Сначала проводим верхнюю горизонталь «Г-3» на уровне центра симметрии фар автомобиля. Для этого замеряем расстояние от пола до центра фары, отмечаем его на вертикальных линиях «В-1» и «В-2» и проводим горизонталь. После этого ниже лини «Г-3» на 50—75 мм (зависит от конкретной модели автомобиля) проводим горизонтальную черту «Г-4». Точки пересечения лини «Г-4» с вертикальными обозначим «Л» и «П». Таким образом, точка «Л» — это будет центр левой фары, «П» —правой.

Чтобы не ошибиться и проверить, правильно ли нарисована схема регулировки фар, можно выполнить следующее. Установите стенд или подгоните автомобиль к стене (если нет стенда) на расстояние 20—25 см и включите ближний свет фар.

По центру левого и правого светового пятна нарисуйте вертикальные линии «В-1» и «В-2». Также проведите и горизонтальную линию «Г-3». Затем начертите линию «Г-4». Отметьте точки пересечения «Л» и «П».

Таким образом, стенд будет соответствовать  вашей модели автомобиля.

Паркуем автомобиль

Автомобиль необходимо установить строго перпендикулярно к стенду на расстоянии 5,0—7,5 м, в зависимости от модели. Например, для автомобилей ВАЗ это расстояние должно быть 5,0 м, а для Audi, BMW – рекомендованное расстояние 7,5 м.

После этого открываем капот. При необходимости снимает декоративные щитки (решётки или иное, в зависимости от конкретной модификации авто). Затем включаем ближний свет фар и начинаем регулировку.

Поэтапная регулировка фар

Каждую блок-фару необходимо корректировать отдельно. Обычно регулировка фар своими руками проводиться только на ближнем свете. Если правильно всё отрегулировать, то дальний свет двухнитевых лампочек автоматически будет соответствовать необходимым параметрам.

В первую очередь регулируем световой поток левой фары. Для этого правую фару закрываем щитком. С помощью регулировочных винтов устанавливаем верхнюю границу светового пятна на уровне линии «Г4».

При этом начало наклонного участка светового потока должно исходить из точки «Л». В аналогичном порядке регулируем правую фару, предварительно закрыв щитком левую оптику.

В заключение проверяем, чтобы уровень светового потока левой фары совпадал с высотой пятна правой оптики.

Если установлены противотуманные фары, их регулировка выполняется по такому же принципу. Верхняя граница светового потока должна быть на уровне горизонтальной линии «Г-4».

Видео урок по самостоятельной регулировке фар

Как видим, регулировка фар своими руками не представляет особой сложности. При правильном выполнении данной процедуры можно добиться качественных результатов.

Следует заметить, что руководством по эксплуатации некоторых автомобилей самостоятельная регулировка фар не рекомендуется.

В первую очередь это касается иномарок. Например, все модели Мерседес после 2000 года.

Регулировка фар таких автомобилей должна производиться квалифицированными специалистами с помощью специального оборудования, которое есть только в специализированных сервисных центрах.

Если у вас нет возможности воспользоваться услугами СТО, то можно выполнить регулировку фар своими руками по вышеизложенной методике.

Особенности регулировки фар грузовых автомобилей

В принципе, порядок регулировки фар грузовой машины не отличается от вышеописанной последовательности. Сначала готовим автомобиль, проверяем давление в шинах, наличие топлива в баке и загрузку. Затем готовим импровизированный стенд на расстоянии 10 метров от машины.

Схема регулировки рисуется аналогичным образом, за исключением небольших отклонений в размерах. Например, для автомобилей КамАЗ, МАЗ или КрАЗ вторая горизонтальная линия «Г-4» чертится на расстоянии 0,3 м от линии «Г-3».

После подготовительных процедур приступаем к регулировке. Включаем ближний свет и закрываем одну фару щитком.

Регулировочными винтами корректируем верхний край светового пятна, чтобы он совпал с линией «Г-4».

При этом наклонная ограничительная линия, направленная под углом в 15о вверх, должна исходить из точки «Л» для левой фары и соответственно «П» — для правой.

Допускается смещение точки начала ограничительной линии во внешнюю сторону не более 0,2 м. Аналогично регулируются и противотуманные фары.

Регулировка фар грузового автомобиля производится путём ослабления крепления на кронштейнах, если конструкцией оптики не предусмотрены регулировочные винты. После как скорректировано положение фары, необходимо затянуть крепление. В конце регулировки следует обязательно проверить, что световые потоки обеих фар установлены на один уровень.

Регулировка света фар своими руками: тонкости и нюансы

В рамках технического обслуживания автомобилей регулировка фар является важным и ответственным этапом. Прежде всего, важно понимать, что неправильная регулировка фар напрямую влияет на комфорт и безопасность водителя, а также других участников дорожного движения.

На деле, ошибки при регулировке приводят к тому, что водитель сильно утомляется и плохо различает различные объекты на дороге в условиях недостаточной освещенности. Также не отрегулированные фары могут стать причиной ослепления других водителей встречного транспорта.

В свою очередь, это нередко приводит к ДТП и т.п. Далее мы рассмотрим, как регулировать фары, а также особенности самостоятельной регулировки ближнего и дальнего света фар своими руками.

Содержание статьи

Зачем регулировать фары и когда это необходимо

Итак, если просто, фары могут светить как слишком близко (опущены), так и слишком высоко (приподняты) вверх. В первом случае  водителю автомобиля сложно управлять ТС в темное время суток или в условиях плохой видимости,  особенно на скорости.

Причина — дорога освещена фарами только на несколько метров перед самой машиной, чего недостаточно для того, чтобы своевременно заметить  всевозможные предметы и объекты, дефекты дорожного полотна  и т. д. (ямы, другой автомобиль, велосипедисты, животные, пешеходы и т.п.).

Более того, если фары светят только перед авто, автоматически не «срабатывают» светоотражающие элементы, трудно различить в темноте открытые двери припаркованных автомобилей, аварийные знаки, выставленные на дорогу,  дорожные знаки, покрытые особой светоотражающей краской, заметить катафоты на велосипедах или прицепах и т.д.

Если же фары «задраны» вверх,  это приводит  к тому, что  происходит сильное ослепление встречных водителей. На трассе это может стать причиной конфликтов между водителями, серьезных ДТП и т.д.

Также если фары светят вверх, дорога в непосредственной близости перед автомобилем освещена хуже, световой поток  рассеивается и в целом не так хорошо ложится на дорожное полотно, фары эффективно освещают только верхние объекты (ветки деревьев, дорожные знаки и т.п.).

Как выполняется настройка фар и регулировка

Начнем с того, что в норме фары автомобиля должны эффективно освещать дорогу так, чтобы водитель мог нормально оценивать дорожную ситуацию на приемлемом расстоянии и успеть среагировать должным образом. Параллельно не допускается ослепление встречных водителей.

По этой причине фары нельзя как слишком сильно опускать, так и поднимать. Фары должны быть выставлены в строго рекомендуемое положение. К этому и сводится вся суть регулировки света фар. Отметим, что на поверхности рассеивателя фары на большинстве авто (кроме линзованной оптики) есть особый рисунок, сформированный рифленой насечкой.

Этот рисунок рассеивает и переправляет световой поток таким образом,  чтобы  расширить зоны освещенности и улучшить освещенность самой дороги,  а также минимизировать ослепление встречных водителей.

Если просто, рисунок «отсекает» световой пучок по верхнему краю, чтобы  поток света был ниже уровня глаз водителя встречного авто. Параллельно рассеиватель несколько расширяет поток внизу, создавая нужный коридор освещения. Это позволяет качественно осветить саму дорогу, а также частично захватить обочину.

  • Идем далее. На одних авто ближний и дальний свет могут быть реализованы при помощи одного блока в фаре, тогда как на других фара делится на составляющие модули ближнего и дальнего света. Как показывает практика,  наибольшее внимание следует уделять тому, как выполнена регулировка ближнего света фар, так как именно такой свет используется чаще всего.

При этом регулировка ближнего света выполняется  по определенной схеме. Общие правила регулировки света фар автомобиля сводятся к тому, что при такой регулировке осуществляется изменение направления оси пучка света за счет поворота отражателя, в фокусе которого находится лампочка.

Если просто, отражатель перемещают по вертикали и по горизонтали путем вращения двух  регулировочных винтов, отвечающих за перемещения относительно вертикальной и горизонтальной плоскости. Винты зачастую находятся на задней поверхности блок-фары, могут быть расположены ближе к стеклу фары и т.д.

  • Чтобы добиться максимально правильного положения отражателя, сначала световое пятно, которое формирует оптика,  следует совместить со схемой регулировки для конкретного авто. Такие возможности дает специальный стенд регулировки фар.

Однако на деле  схема регулировки света фар автомобиля  вполне может быть реализована и самостоятельно в кустарных условиях.  Для этого достаточно изучить, как настроить фары своими руками.

  • Сначала нужно автомобиль  без загрузки поставить на ровную горизонтальную площадку;
  • Перед машиной на расстоянии 5 метров должен быть экран. Это может быть стена, забор до 1 метра в высоту, ворота гаража и т.д.;
  • На указанный экран следует нанести вертикальную линию, которая будет лежать в плоскости симметрии авто;
  • Справа и слева проводятся еще две симметричные линии, которые должны совпасть с центром левой и правой фары;
  • Затем на такой же высоте, как и центр фары от земли, нужно нанести горизонтальную линию, после чего еще одну на 5 см. ниже.
  • Далее включается ближний свет фар и можно начать регулировку. Сначала одну, затем другую фару прикрывают, определяя положение световой границы по схеме, которая нанесена на экран.
  • В норме граница должна быть по второй линии (нижней).   Если замечены отклонения, свет фар регулируют винтами для получения необходимого результата.

Советы и рекомендации

Разобравшись с тем, как отрегулировать фары без стенда, вполне можно реализовать данную процедуру самому. При этом часто бывает так, что неаккуратное вращение винтов может стать причиной сорванных резьб и т.д.

По этой причине нужно заранее определить, где находятся такие регулировочные винты на конкретном авто, а также каким инструментом их оптимальное всего вращать без рисков поломок.

Еще отметим, что если ранее фары были приподняты, после регулировки фар может оказаться, что света недостаточно. В этом случае часто причиной  становится помутнение стекла фары. Проблему частично устраняют путем установки более мощных ламп (иногда помогает),  однако оптимально улучшать свет полировкой фар или полной заменой стекла фары.

Как правило, комплексный подход позволяет значительно улучшить качество освещения, при этом фары светят на дорогу, не ослепляя других водителей. Еще можно осуществить доработку, заменив галогеновые лампы на ксенон.

Пойти можно двумя путями. Если модель имеет версию с ксеноном с завода, тогда фары можно заменить, а также доукомплектовав автомобиль всеми нужными элементами. Также можно поставить ксенон не штатно.

При этом важно помнить, что во многих странах такие манипуляции и внесения изменений в конструкцию  автомобиля запрещены. Более того, даже если после такой установки с контролирующими органами не возникает проблем, важно понимать, что просто заменить галогеновую на ксеноновую лампу недостаточно. Ксеноновые лампы намного ярче, чем галогеновые!

Стандартные фары и отражатели не рассчитаны на такой световой поток и сильно слепят встречный транспорт даже в том случае, если все регулировки фар выполнены правильно и точно по схеме.

Само собой, ослепление встречных водителей может стать причиной конфликтов на дороге, а также ухудшает безопасность как самого владельца авто с такой оптикой, так и других участников дородного движения.

Единственным выходом считается установка линзованного ксенона. В рамках такой установки штатная фара отдельно подготавливается, выполняется полировка стекла, после чего в фару устанавливается линза, которая позволяет сформировать четкую светотеневую границу и точно распределить свет на дорогу, избегая при этом ослепления встречных водителей.

Также рекомендуется отдельно установить омыватель фар или постоянно следить за их чистотой. Если есть корректор фар, в обязательном порядке следует им пользоваться в том случае, если загружена задняя часть автомобиля и фары по этой причине начали светить вверх.

Напоследок добавим, что если регулировка фар своими руками  выполняется в кустарных условиях, важно не забывать  и про освещение обочины. Если световой поток от левой фары, прежде всего, не должен слепить других водителей, уровень освещения правой обочины  можно немного улучшить, приподняв правый край светового пучка немного выше.

Подведем итоги

С учетом приведенной выше информации становится понятно, что регулировка света фар и проверка такой регулировки должны выполняться с определенной периодичностью. Дело в том, что  в процессе эксплуатации (например, от вибраций) или если фары снимались для проведения работ,  регулировки могут сбиваться.

Параллельно важно понимать, что фары должны быть чистыми, стекло фары не поцарапанным. Сама фара не должна «потеть» и быть полностью герметичной. Только в этом случае можно рассчитывать на то, что освещение дороги будет максимально качественным и эффективным, при этом исключается ослепление встречных водителей.



Читайте также

Регулировка света фар

Заводы-изготовители выпускают автомобили с отрегулированной заводской оптикой, однако по прошествии определенного времени она обязательно требует корректировки или регулировки. Вопрос о том, как отрегулировать фары, также встает после любой аварийной ситуации, ремонта кузова, связанного с заменой кузовных деталей переднего оперения автомобиля, а также после замены пружин и стоек подвески.

Регулировка фар необходима для правильного направления светового потока на полотно проезжей части и края обочины. От правильной регулировки зависит не только комфортность при движении, но и, что самое главное, безопасность в сложных погодных условиях, в сумерках и в темное время суток.

Как отрегулировать фары? Можно сделать это самостоятельно, а можно доверить эту операцию мастерам в автосервисе. Благо, все необходимое оборудование у них есть

В процессе эксплуатации автомобиля настройки фар головного света изменяются незначительно и требуют, в основном, лишь небольшой корректировки. Регулировку фар можно выполнить как самостоятельно, так и на специализированных автосервисах, оснащенных необходимым современным оборудованием.

Как отрегулировать фары своими руками

Саму регулировку на современных автомобилях можно выполнять без разборки головной оптики — с помощью регулировочных винтов (пластиковых ручек) в тыльной стороне фар. С их помощью можно поднять или опустить фары по вертикали (вверх-вниз), а также повернуть световой пучок к центру или отвести к его краю по горизонтали (вправо-влево).

В зависимости от конструкции, для регулировки своими руками может также понадобиться крестовая отвертка (длинная или короткая), а на некоторых моделях — шестигранник либо торцевой или накидной ключ.

Порядок самостоятельной регулировки

Порядок регулировки фар для всех автомобилей одинаков: неважно, регулируете ли вы фары ВАЗ 2107 или Renault Logan. Чтобы отрегулировать фары своими руками, необходима ровная площадка на улице или в гараже и какая-либо поверхность (стена дома, гаража, сплошной забор и т.п.), на которой можно разметить импровизированный тарировочный экран.

Автомобиль устанавливается на расстоянии 5 метров от стены. На стену наносится разметка экрана. Сначала отмечается центр — линия 0, которая должна совпадать с продольной осью автомобиля.

Затем замеряется расстояние между центрами фар и переносится на экран в виде двух вертикальных линий – Л (центр левой фары) и П (центр правой фары).

Далее необходимо замерить высоту центров фар от земли или пола, и на этой высоте провести на экране горизонтальную линию H. При этом могут наблюдаться отличия в высоте центра левой и правой фар.

На автомобилях с электро- или гидрокорректором регулятор необходимо установить в положение «0», в противном случае корректор вернет прежние регулировки автоматически.

После этого надо включить ближний свет фар. Для каждой фары регулировку лучше проводить отдельно, корректируя положение ее светового пятна,  закрыв при этом вторую фару любым подручным материалом, не пропускающим свет, или сняв с нее питание.

Световой пучок противотуманных фар регулируется только по высоте

Фары можно считать отрегулированными, когда верхние края левых частей их световых пятен совпадут с горизонтальной линией H (высоты центра фар от дороги), а вертикальные линии Л и П (центры фар) пройдут через точки пересечения наклонных и горизонтальных участков световых пятен.

Если автомобиль оснащен противотуманными фарами, то их световой пучок регулируется только по высоте. Регулировкой добиваются, чтобы верхний край их световых пятен был на уровне линии высоты H ближних фар или немного ниже ее.

Правильно установленные и отрегулированные противотуманные фары будут меньше отражаться от тумана, попадая в него под необходимым углом. Помимо этого, «противотуманки» делают неровности на дороге контрастными, создавая тень, подсвечивая их сбоку.

Корректор фар

При загрузке багажника (особенно сверх допустимого предела) корма автомобиля «приседает», а носовая часть поднимается вверх – лампы ближнего света выходят из-под контроля и ослепляют встречных водителей. При переключении на «дальний» поднятые фары освещают не дорожное полотно, а верхушки деревьев.

Если багажник автомобиля забит под завязку, перед поездкой лучше провести корректирующую регулировку фар, а после разгрузки вернуть прежние настройки

В этом случае перед поездкой требуется выполнить корректирующую регулировку фар в целях своей безопасности и безопасности других участников движения. Для этих целей современные автомобили оснащены корректором фар (на ВАЗ 2110, к примеру, установлен гидрокорректор, который меняет угол наклона фар в зависимости от степени нагруженности машины).

Устройство лампы ближнего света

В зависимости от высоты центров фар изменяется наклон светотеневой границы, и эта величина имеет решающее значение при регулировке.

Объясняется это тем, что конструктивно лампа ближнего света имеет ограничительный козырек над нитью накаливания, ограничивающий световой поток по высоте.

Этот козырек можно сравнить с козырьком летней кепки, который закрывает верхний обзор для глаз: чтобы разглядеть что-то выше границы козырька, нужно поднять голову вверх. То же происходит и с лампой ближнего света.

Границы светового потока

Световой пучок правильно отрегулированного ближнего света должен быть направлен вперед и «падать» вниз под определенным углом, при этом величина этого угла различна для каждого автомобиля.

К примеру, угол наклона 1.0% (обозначен обычно рядом с фарой или на самой фаре) означает, что при удалении от головных фар автомобиля на 1 метр, его светотеневая граница опустится на 1 см.

Скажем, если высота центров фар Н = 0,8 м и угол наклона 1.0%,  светотеневая граница будет «касаться» полотна дороги на расстоянии 80 метров. Когда угол наклона будет, например, 1.5%, светотеневая граница коснется дороги на расстоянии лишь 53 м.

Этот угол позволяет равномерно освещать дорожное полотно на расстоянии, чтобы и ближние, и дальние участки в пучке были освещены одинаково. Но подобная форма пучка может получиться лишь при правильной регулировке.

В задачу ближнего света входит также и освещение правой обочины, пешеходов и дорожных знаков. При этом даже на неровностях дороги автомобиль, «играя» кузовом, не должен слепить водителей встречных автомобилей.

Луч света должен хорошо светить вдаль, что достигается точным углом его установки. Как показывает практика, даже небольшое нарушение в регулировке головной оптики ведет к неэффективному освещению  дороги и, вдобавок, к ослеплению встречных автомобилей.  Либо получается обратный эффект – фары образуют яркое пятно, направленное вниз, которое практически не видно из салона автомобиля.

Профессиональная  регулировка фар в сервисе

При самостоятельной регулировке фар, не имея специального оборудования, чаще всего нельзя добиться оптимального угла наклона луча света. Вернее, этого можно добиться, но понадобится несколько дополнительных регулировок, при этом каждый раз нужно будет выезжать на дорогу для получения результата и его сравнения с предыдущим.

Качественный тестер фар на специализированных СТО выполняет настройку головной оптики с учетом всех конструктивных особенностей автомобиля

«Левые» лампы и сложности при их эксплуатации

Сегодня появилось множество подделок под модный ксенон: производители окрашивают лампы в синий цвет и увеличивают их мощность, чтобы максимально эффективно имитировать луч ксенона.  Подобные лампы не рассчитаны на стандартную заводскую оптику и, помимо того, что ведут к частым перегревам элементов оптики, еще и ослепляют водителей встречных автомобилей. Такую псевдо-оптику крайне трудно отрегулировать и лучше отказаться от ее применения.

В целом же, для безопасности движения и повышения комфорта выгоднее всего обратиться к услугам профессионалов, у которых регулировка фар будет отвечать всем требованиям завода-изготовителя. К тому же, подобная услуга обычно стоит недорого.

Как отрегулировать фары своими руками

Вождение транспортного средства в темное время суток невозможно без качественного освещения дороги. Хороший яркий свет позволяет водителю полностью контролировать ситуацию. А когда управлять автомобилем ночью становится затруднительно, необходимо искать причину плохой работы оптических приборов. Неисправность передних фар раньше владельца могут заметить водители встречных машин. Если в темное время проезжающие навстречу машины часто «моргают», следует обратить внимание на положение фар. Некоторые проблемы может устранить сам автомобилист. Но часто недостаточно просто вымыть стеклянный или пластиковый рассеиватель на передних приборах. Тогда автовладельцу приходится изучать вопрос, как отрегулировать фары. Чтобы сделать такое обслуживание авто, не понадобятся дорогостоящие инструменты и оборудование. Любой автолюбитель найдет подходящие условия для настройки передней оптики.

Основные причины плохого освещения

Не все проблемы, связанные с недостаточным освещением ночной дороги, требуют вмешательства в настойки световых приборов. Сначала необходимо сделать осмотр фонарей, вдруг причины слабого света лежат на поверхности. А уж регулировка фар станет одним из последних этапов устранения неисправностей.

  1. Одним из очевидных факторов, который снижает освещенность дорожного полотна, является помутнение рассеивателя. Пучок света «застревает» в мутном пластике или стекле, поэтому перед машиной образуется недостаточная зона видимости. Для решения проблемы есть два пути. Можно полностью заменить автомобильные фары или рассеиватели. Однако это будет недешево и трудоемко. Автомобилистам легче устранить эту неисправность полировкой фонаря.
  2. В некоторых старых автомобилях конструкция оптических приборов не позволяет получить желаемое освещение дороги. В этом случае не поможет ни полировка, ни регулировка света фар. Возможным способом увеличения светового потока станет установка ксеноновых лампочек.
  3. Негативное влияние на свет фар ночью оказывает образование конденсата на внутренней поверхности рассеивателя. Это происходит тогда, когда появляются трещины на стекле или пластике, а также когда происходит негерметичная установка рассеивателя. Можно попробовать заменить стеклянный элемент фары на авто, используя специальный клей-герметик.
  4. Тусклый свет автомобильной оптики может стать причиной неисправности генератора. Силы аккумулятора бывает недостаточно, чтобы ярко накаливать лампочки. Проверить работоспособность электрического устройства можно с помощью тестера.

Если данные причины не обнаружены или же своевременно устранены, то следующей стадией работ будет регулировка фар своими руками.

Подготовительные мероприятия

Опытные автомобилисты советуют новичкам не пытаться настраивать фары без основательной подготовки. Иначе потом придется все равно обращаться к профессионалам за помощью.

Сначала необходимо создать для световых приборов стандартные условия положения автомобиля.

  • Перед регулировкой следует удалить из багажника и салона лишние предметы, оставив лишь штатный набор инструментов, домкрат, аптечку, знак аварийной сигнализации, домкрат.
  • Чтобы положение кузова в процессе настройки было правильным, необходимо проверить давление в колесах. Все шины должны иметь одинаковые показатели в соответствие с рекомендациями автопроизводителя.
  • Регулировка света фар может быть ускорена, если пригласить помощника. Он должен находиться в той же весовой категории, что и владелец.
  • Оптические приборы важно очистить от загрязнений. Обычную дорожную пыль и грязь удастся смыть водным раствором. А вот пятна масла или клея проще удалить органическим растворителем (уайт-спирит, ацетон, сольвент).
  • Необходимо также найти все регулировочные винты, их лучше предварительно обработать жидкостью WD-40. Затем следует ослабить крепеж, а заодно проверить надежность посадки фар в нишах.
  • Перед тем, как начать регулировать фары, остается найти ровную площадку и подготовить на стене или плакате вертикальную разметку.

Процесс регулировки передних фар

Для точной настройки передней оптики автовладельцу следует найти ровную асфальтированную площадку с прилегающей стеной или забором. Выполнить регулировку можно и в закрытом помещении, например, в просторном гараже. Важным условием при выборе места будет возможность откатывания машины на 5-10 м. Точное расстояние можно узнать в инструкции по обслуживанию конкретной марки авто. Если работа будет проводиться на открытом воздухе, то придется ждать прихода темноты. В помещении выполнить регулировку удастся и днем.

Из инструментов водителю понадобятся отвертки с крестообразным, плоским или фигурным жалом, линейка и мел. Если стена неровная и разноцветная, то придется прикрепить к ней белое полотно из ткани или бумаги.

  • Регулировка фар своими руками начинается с нанесения разметки на стену или вертикальный стенд. Для этого автомобиль подкатывается к самой стенке с включенным ближним светом. Мелом или маркером отмечаются центры светового пятна каждого фонаря. При помощи линейки обе точки соединяются, между ними находится центр. Проводятся перпендикулярно вертикальные линии через эти же три точки.
  • От каждой точки делается замер вниз на расстояние 75 мм. Через полученные отметки рисуется вторая горизонтальная черта.
  • Транспортное средство необходимо откатить на указанное в паспорте расстояние. Снова включается ближний свет.
  • Автомобилист должен добиться такого положения световых пучков, чтобы граница яркого света находилась на уровне нижней горизонтали. А обе точки вознесения должны попадать на точки линий пересечения. Образовавшийся угол светового пучка сравнивается с показателями в паспорте.
  • Каждая фара настраивается индивидуально. Для удобства в работе второй фонарь закрывается куском картона или фанеры. При помощи отвертки автомобилист вращает винты, глядя при этом на положение светового пучка. Регулировка света фар выполняется как в вертикальной плоскости, так и по горизонтали. Аналогичные действия проводятся и со вторым прибором.
  • Подобным образом можно настроить работы и противотуманных фонарей. При этом нижняя черта на разметке рисуется ниже основной линии на 50 мм.

Окончательную проверку правильности регулировки можно произвести в темное время суток, выехав на ровную дорогу.

Технология регулировки передних фар автомобиля не должна вызвать особых сложностей. Автолюбителю нужно последовательно сделать все подготовительные мероприятия, четко нанести разметку на вертикальное основание, а затем медленно настроить световой пучок. После успешной регулировки управлять автомобилем в ночное время будет комфортно, т. к. дорога будет прекрасно освещена.

Регулировка света фар на авто своими руками, схема, видео

Иногда водители встречного автомобиля слепят нас, когда забывают выключить дальний свет. Иногда они переключаются на ближний, но свет все равно заставляет закрыть глаза. В чем же причина? Она – в неумении регулировать автомобильные фары правильно.

• Почему нарушается регулировка света

Поскольку автомобиль выпускается уже с правильной регулировкой, то нарушить ее можно при замене лампочек. Обычно автолюбители берут лампочки того же типа, что и родные, но от другого производителя.


Хоть у ламп и есть определенный стандарт, у них может варьироваться расположение спирали. Отсюда вытекает смещение светового пучка, и фара начинает светить не на дорогу, а вверх, на водителей встречных автомобилей. Бывает, что лампочку вставляют с перекосом, что тоже плохо влияет на расположение света.

Если автомобиль попал в аварию и у него повреждена передняя часть, то при ремонте фара, которая в таких случаях должна устанавливаться на заводе, монтируется с погрешностью и требует регулировки.

Также может сломаться сама фара, ее могут разбить или украсть. Часто владельцы авто устанавливают фары, лишь бы они светили, а как и куда, их не волнует. А ведь отрегулировать свет довольно просто.

• Как регулировать фары в домашних условиях

Лучше проверять новую лампочку сразу возле магазина. Включить ближний свет на удалении пяти метров от стены, чтобы удостовериться, что световые пятна совпадают. При замене сразу обеих лампочек поставить в 5 метрах человека. Светотень должна начинаться в районе колен. Если так и есть, то все в порядке, можно ехать. Если нет, то посмотреть, хорошо ли вошла лампочка в посадочное место и подправить. Если она сидит хорошо, то придется приступить к регулировке фар. На них имеются винты, с помощью которых можно регулировать световые пучки.

Более тонкая регулировка выполняется с помощью лазерного уровня. Машину поставить на идеально ровную поверхность в 5 метрах от стены. Затем выставить уровень так, чтобы лазер проходил через центры лампочек ближнего света и проецировался на стене, куда светят фары. Потом под капотом посмотреть маркировку фары. Там указывается процент отклонения светового пучка от плоскости дороги, который называется первоначальной направленностью.

Если граница светотени выходит за лазерную проекцию, то фары отрегулированы некорректно. В идеале, светотеневая граница должна находиться на 5 сантиметров ниже линии лазера, если первоначальная направленность равна 1%, что характерно для большинства автомобилей. При отклонении от нормы отрегулировать свет при помощи винтов.

При проверке автомобиль должен быть укомплектован для условий эксплуатации в обычных условиях. То есть горючее, давление в шинах, подвеска, даже сам водитель должны соответствовать, чтобы не допустить различных результатов на проверке и на дороге. Самый важный пункт – корректор фар принудительного действия должен находиться в положении «0». При соблюдении этих условий будет достигнут стопроцентный результат.

Видео на тему как самостоятельно отрегулировать свет фар?

как настроить ближний и дальний свет?

В процессе эксплуатации автомобиля практически каждому водителю приходилось искать решение такой распространенной проблемы, как неправильное функционирование фар. Неправильная настройка фар головного света снижает видимость в темном время плохих условиях.

Еще одна опасность в том, что ваш автомобиль вовремя не увидеть издалека водителей тех транспортных средств, которые движутся по встречной полосе.

Какими способами можно отрегулировать фары?

Отрегулировать свет фар можно при помощи одного из трех способов. Вы можете обратиться к тем мастерам, которые работают в автосервисе, задействовать специальный прибор для регулировки света фар. Ну и, что удобно для многих, сделать эту работу вручную.

Многие верные (и надо сказать напрасно), что определенные силы собственноручно выполнить невозможно, поскольку без соответствующих знаний и навыков трудно будет избежать ошибок в процессе. Как быть, если специальное оборудование нет, обратиться к специалистам своевременно не получается? Что ж, следует вооружиться знанием правил регулировки света. Итак, как осуществляется такая важная процедура, настройка, регулировка фар своими руками? Специалисты говорят о трех важнейших этапах данного процесса:

  • произведение разметки по определенным схемам на стене;
  • выполнение разметки положения ламп;
  • осуществление непосредственно самой настройки света.

Важная ремарка: перед тем как приступить к регулированию, проверьте исправно ли транспортное средство.

Дело в том, что направление света непосредственно будет зависеть от следующих немаловажных факторов :

  • давление в автомобильных шинах;
  • исправность пружин подвески легкового авто;
  • нагрузка на подвеску, а точнее - ее распределение.

В том случае, если ваше ТС неисправно и имеется одна из этих проблем, возможно вы настроите фары под неправильным углом.Соответственно, регулировка света фар своими руками будет скорее всего осуществлена ​​некачественно. Некоторым удается сделать еще хуже, чем было до начала регулировки .

Для того, чтобы работа была произведена в достаточной степени качества, вам следует обязательно соблюсти ряд важных требований :

  1. Необходима ровная стена, перед которой можно поставить авто. Свободного пространства перед стеной должно быть 7-8 метров.
  2. Приготовьте мел или клейкую ленту.Они они нужны для разметки.
  3. постарайтесь как можно тщательней разметить поверхность, руководствуясь индивидуальными настройками вашего автомобиля. Или же - используя универсальные значения, подходящие к превалирующему легковых машин.

После того, как "обмыли" новую машину, ее обязательно нужно обкатать, чтобы проявились возможные заводские браки. Статья об обкатке нового автомобиля Лада Гранта со всеми подробностями и ньюансами.

Скоро зима, а значит нужно подготовить свою машину к холодам. Узнайте все о подготовке автомобиля к зимовке.

Осуществление разметки

Регулировка ПТФ или фар головного света - процесс ответственный, но не настолько сложный, как может показаться на первый взгляд. Для начала следует подъехать к стене примерно 2 метра и пометить на центре осей фарных ламп. Затем надо отъ расстояние на примерно 7,5 м.

Точки, обозначающие центр каждой из ваших фарных ламп, нужно соединить линией. Далее эту горизонтальную линию дополните вертикальной : она будет соединяться с точкой обозначением центральной части вашей машины. Также нужна будет еще дополнительная линия разметки. Она будет параллельно линии, которая соединяет центральные точки ваших фарных ламп. Эту дополнительную линию нужно расположить ниже, на расстоянии примерно 6-7 сантиметров.

Разметка стены завершена, пришло время перейти к самому этапу настройки. Включите ближний свет.Нужен правильный пучок света - постепенно и аккуратно подкручивайте винты регулировки. Их можно найти под капотом легкового авто, с задней стороны фар. В идеале расположится ниже, чем точка на стене, обозначающая центр ваших фарных ламп. Подобным несложным способом можно осуществить настройку фарных ламп со светом совмещенным (тоесть, «ближний-дальний»).

Если «дальний-ближний» раздельны, то настроить свет вам предстоит отдельно, по разнящимся схемам. Соответственно, и разметка неверным.Хотя, регулировка фар ближнего света будет производиться по той методике, что была описана выше. Если выполняется регулировка дальнего света фар, вам нужно добиться, чтобы пучок света попадал именно на центр разметки. Однако следует сказать о том, что вручную, даже при самой тщательной регулировке, результат будет все-таки немного уступать настройку фар с применением специального оборудования.

На этом видео наглядно показан весь процесс регулировки фар:

Регулировка фар для ВАЗ 2110

Как отрегулировать фары на ВАЗ 2110? Практически также как и в вышеописанных схемах настройки.Еще до того момента, как начнется регулировка фар, обязательно (и тщательно!) Вымойте лампы . Иногда именно из-за грязных линз световой поток не может найти достаточной «дороги» наружу. В других случаях причиной недостаточности или рассеянного света автомобильных фар авто на автомобильные стеклах дефекты.

После того как вы помыли фары, внимательно осмотрите их поверхность. Нашли дефекты - трещинки или сколы? Регулировка вряд ли поможет: вам нужно сначала заменить стекла на новые. Также при наличии дефектов следует заменить и отражатель. Как еще усилить поток света? Установите на автомобиль ксеноновые или галогеновые лампы, использование их очень эффективно.

Регулировка фар ВАЗ 2110 выполняется вот таким способом:

  • найдите большую по размерам площадку с ровной и высокой стеной;
  • поставьте машину на расстоянии в 5 м. от стены;
  • попросите кого-то посидеть за рулем: вес помощника должен быть примерно таким же, как и ваш;
  • начертите линии, которые будут проходить через центральные точки автофара, симметрично к осевой линии автомобиля;
  • дополнительные линии должны проходить ниже первой линии: первая - там, где находится центр фар (замер от пола), и вторая - на 6 сантиметров следует первой линии;
  • включите ближний свет одной из авто фар, вторую закройте картоном.Проверьте, чтобы свет фар соответствовал размеченным линиям и точкам. У вас все совпадает? Значит, регулировка прошла успешно, а если нет, все сначала.

Видео о том, как улучшить свет фар на ВАЗ 2110:

Если руль наклонен в одну из сторон, значит требуется отрегулировать оси. Развал схождение - что это и зачем его регулировать? Ответ в нашей статье.

Перед тем, как залить охлаждающую жидкость, лучше узнать, что больше подойдет вашу машину - тосол или антифриз?

Несколько советов по отогреву двигателя в мороз можно найти здесь / техобслуживание / алерт / как-отогрет-машину.html Реально ли отогреть машину за 5 минут?

Регулировка противотуманок

Как выполняется регулировка противотуманных фар? Вручную настройку оптимального света осуществляется методом вращения. То есть, нужно повернуть в вертикальной плоскости и по горизонтали оптический элемент автомобильных фар.

Заранее нужно ослабить болты , при помощи которых фары крепятся к бамперу.
Очень удобно использовать настройку фар-противотуманок, используя современные, специально предназначенные для этого приборы.Ну а если специального оборудования нет, поступайте следующим образом:

  1. Поставьте машину с нагрузкой (на водительском сидении - человек или мешки с песком, имеющий вес, аналогичный вашему) напротив ровной стены, примерное расстояние около 5 метров.
  2. Сделайте разметку.
  3. Непременно проверьте, чтобы давление в шинах было нормальным. Также не забудьте немного качнуть автомобиль сбоку - это требуется, чтобы пружины автомобильной подвески вернулись в нормальное положение.
  4. Включаем фары, смотрим на направление света, по ходу производя настройку. Закрываем одну из фар картонкой - другое в то же время мы регулируем. Ну и затем - все наоборот.
  5. Смотрим, чтобы верхние световые пятна находились на сантиметре ниже места, где на экране спроецированы центральные точки ваших противотуманок.

Как правило, настройка вручную выполняется довольно быстро, но , если у вас есть возможность применить это специальное оборудование - обязательно воспользуйтесь возможностью!

Как отрегулировать фары - CARHack. ru

Как правильно отрегулировать дальний и ближний свет фар и настроить противотуманки, если раньше вы этого своими руками никогда не делали? Какие методы существуют? Какие правила нужно соблюсти. Как определить, что вашему автомобилю нужна регулировка фар? Как самостоятельно сделать проверочный стенд? Все это и многое другое - в нашей статье.

Итак, миллионы счастливчиков ни разу в жизни не регулировали фары в своем авто и даже не знают, что порой это можно и нужно делать.Светят и светят.

Однако правильное направление света важно. А из-за или езды по «стиральной доске» наклона фар постепенно смещается. Обычно свет опускается вниз. Но бывает и так, что при ремонте передней части авто фонари на сервисе неправильно выставляют, и тогда они могут светить как ниже, так и выше нужного уровня.

Отдавать авто в мастерскую - потеря времени, денег и нервов. Тем более что вы и самостоятельно способны разобраться, как можно отрегулировать фары на дому.

Когда стоит задуматься о регулировке фар

Каждые 5 минут бегать проверять, так ли светят фары, не будешь. Но есть ситуации, когда это сделать нужно:

  1. Вы недавно вставили в фары новые лампочки (одну или обе).
  2. Вы на днях ремонтировали переднюю часть автомобиля или подвеску.
  3. Вы меняли колеса.
  4. Вы проехали более километров по разбитой гравийке.
  5. Обзор плохой печати.
  6. Встречные водители в темное время суток сигналят вам без видимых причин (вероятно, вы их слепите).

Главное в фарах - не ваше удобство, а безопасность на дороге. Для этого вы должны видеть трассу на достаточном расстоянии от машины, но не слепить других автомобилистов.

3 способ отрегулировать фары

Существует три способа отрегулировать свет фар:

  1. Отдать машину в автосервис.
  2. Сделать проверочный стенд самостоятельно.
  3. Отрегулировать свет «на глазок».

Первый вариант стоит денег, неудобен (нужно на какое-то время расстаться с машиной), да и не очень надежен, как многие уже убедились на своем опыте. Хотя кому-то хорошо настраивают.

Второй способ - оптимальное решение, и ниже мы расскажем, как сделать подходящий стенд.

Третий неточен, но имеет право на существование, когда первым и вторым воспользоваться возможностью воспользоваться. Например, если вы оказались ночью на загородной трассе. Тогда просто попросите своего попутчика выйти из салона и встать за 5-10 метров до автомобиля. После этого вам останется лишь настроить ближний свет таким образом, чтобы он бил примерно в области коленей вашего друга, но никак не выше.

Как сделать стенд для регулировки фар

Стенд будет импровизированным. Для этого вам понадобится ровный участок асфальта и вертикальная стена. Удивительно, но даже в городе найти такое место получается далеко не сразу. Особенно вечером, когда все подобные площадки заняты припаркованными машинами. Ах, да: еще вам понадобится мел или изолента. Далее действуйте по плану:

  1. Подгоните автомобиль «лицом» к стене, практически вплотную.
  2. Отметьте на стене точку, соответствующуюру машины.
  3. Отметьте также центры фар.
  4. Отгоните автомобиль на 7,5 метра назад от стены.
  5. Переведите салонную регулировку фар в ноль.
  6. Проведите горизонталь, проходящую через отмеченные центры фар (линия H).
  7. Проведите три вертикали: две через центры фар (C), третью - через центр машины (V).
  8. Проведите вторую горизонталь: на 7,5 см ниже первой. Это и есть ваша цель. Вы получите две новые точки.Центры световых пучков фар ближнего света по итогу оказаться чуть ниже этой линии.
  9. Регулируют фары так, чтобы они оказались в заданном положении.

Если у вас совмещенные фары, то на этой ваша задача завершена. Вы отрегулировали фары ближнего света, а дальний свет настроился вместе с ними.

Если же фары раздельные, то придется отрегулировать и дальний свет. Делается это на том же стенде. Его световые пучки должны оказаться в точках Д.

Если нужно отрегулировать только одну фару

Если у вас сбита только одна фара, то и стенд как таковой вам не потребуется. Все, что вам нужно, - это стена. Подъезжаете, включаете фары и подгоняете одну к другому до симметрии.

Еще вариант - подсветить стену правильно выставленной фарой, выключив вторую. Прочертить горизонталь через центр светового пучка. Затем включить целевую фару, отключив ту, что работает нормально, и настроить ее по полученной линии.

Регулировка противотуманных фар

Противотуманки должны светить в строго отмеренном диапазоне и освещать 30 - 70 сантиметров над дорожным полотном.Не больше и не меньше!

Свет противотуманных фар также можно отрегулировать самостоятельно. И на том же самом стенде. Поставьте машину на расстоянии 5 метров от стены и проведите еще две горизонтальные линии:

  1. По центру противотуманных фар.
  2. На 5 см ниже первой линии.

Свет противотуманных фар должен оказаться чуть ниже этой линии. То есть своим верхним краем он должен касаться этой черты.

Это правило справедливо для всех противотуманок, у которых угол падения света равен 1%.

На сервисе для регулировки фар имеется специальное оборудование. Разные модели машин делают по-разному. Даже в мануалах по настройке дальнего и ближнего света вы найдете совершенно разные рекомендации. Где-то машину отгоняют на 5 метров от стены, где-то на 10 или 20 метров. В зависимости от этого меняется угол освещения, есть расстояние между горизонтальными линиями стенда.

Наш вариант - усредненная модель, универсальный вариант, который вы можете использовать для любого автомобиля.

Важные рекомендации

Если вы решили отрегулировать фары своими руками, вы можете выполнить это максимально правильно. Даже лучше, чем это сделали бы на сервисе. И вот почему:

  1. Во-первых, вы можете учесть среднестатистическую загрузку авто. Например, вы занимаетесь грузоперевозками или по большей части ездите всей семьей. Но в сервис вы сдаете пустую машину. То есть осадка у нее другую, и настройку будут делать по ней. Самостоятельно при проверке вы можете нагрузить машину как надо и залить полный бак.
  2. Во-вторых, вы в курсе состояния своей подвески и шин. В сервисе на это могут даже не посмотреть, а сразу приступить к заданию. На деле же подвеска и давление в шинах также играют роль.
  3. В-третьих, вы можете сразу проверить внешний вид винтов и при необходимости почистить их от грязи и ржавчины.

Передняя регулировка фар не забудьте также проверить состояние лампочек. Дело может быть в них самих, а вовсе не в углах. Если их вкручивали второпях, высока вероятность небольшого перекоса, который в сумме дает довольно сильное отклонение светового луча.

Чтобы отрегулировать фары как можно лучше, делайте это, попеременно закрывая или отключая одну из них.

Чтобы самостоятельно отрегулировать свет фар, важно выбрать именно ровную площадку. Максимально приближенную к горизонтали. Обратите внимание: у основания здания асфальт чаще всего идет под небольшим уклоном, чтобы вода стекала от стены. Так что нелишним было бы прогуливать.

Не забывайте выставлять в ноль салонную регулировку передних фар автомобиля. Она нужна вам, чтобы менять угол направления света при перегрузе или при ослаблении амортизаторов.

Регулировка света фар своими руками: тонкости и нюансы

В рамках технического обслуживания автомобилей регулировка фар является важным и ответственным этапом. Важно понимать, что неправильная регулировка напрямую влияет на комфорт и безопасность водителя, а также других участников дорожного движения.

На деле, ошибки при регулировке приводят к тому, что водитель сильно уезжает и плохо различает объекты на дороге в условиях недостаточной освещенности. Также не отрегулированные фары могут стать причиной ослепления других водителей встречного транспорта.

В свою очередь, это нередко приводит к ДТП и т.п. Далее мы рассмотрим, как регулировать фары, а также особенности самостоятельной регулировки ближнего и дальнего света фар своими руками.

Содержание статьи

Зачем регулировать фары и когда это необходимо

Итак, если просто, фары могут светить как слишком близко (опущены), так и слишком высоко (приподняты) вверх. В первом случае водителю автомобиля сложно управлять ТС в темное время суток или в условиях плохой видимости, особенно на скорости.

Причина - дорога освещена фарами только на несколько метров перед самой машиной, чего недостаточно для того, чтобы своевременно заметить всевозможные предметы и объекты, дефекты дорожного полотна и т.д. (ямы, другой автомобиль, велосипедисты, животные, пешеходы и т.п.).

Более того, если фары светят только перед авто, автоматически не «срабатывают» светоотражающие элементы, трудно различить в темноте открытые двери припаркованных автомобилей, аварийные знаки, выставленные на дорогу, дорожные знаки, покрытые особой светоотражающей краской, заметить катафоты на велосипедах или прицепах и т.д.

Если же фары «задраны» вверх, это приводит к тому, что происходит сильное ослепление встречных водителей. На трассе это может стать причиной конфликтов между водителями, серьезными ДТП и т.д.

Также если фары светят вверх, дорога в непосредственной близости перед автомобилем освещена хуже, световой поток рассеивается и в целом не ложится на дорожное полотно, фары эффективно освещают только верхние объекты (ветки деревьев, дорожные знаки и т. п.).

Как выполняется настройка фар и регулировка

Начнем с того, что в норме фары автомобиля эффективно освещать дорогу так, чтобы водитель мог нормально оценивать ситуацию на приемлемом расстоянии и успеть среагировать должным образом.Параллельно не ослепление встречных водителей.

По этой причине нельзя как слишком сильно опускать, так и поднимать. Фары должны быть выставлены в строго рекомендуемое положение. К этому и сводится вся суть регулировки света фар. Отметим, что на поверхности рассеивателя фары на большинстве авто (кроме линзованной оптики) есть особый рисунок, сформированный рифленой насечкой.

Этот рисунок рассеивает и переправляет световой поток таким образом, чтобы расширить зону освещенности и улучшить освещенность самой дороги, а также минимизировать ослепление встречных водителей.

Если просто, рисунок «отсекает» световой пучок по верхнему краю, чтобы поток света был ниже уровня глаз водителя встречного авто. Параллельно рассеиватель несколько расширяет поток внизу, создавая нужный коридор освещения. Это позволяет качественно осветить саму дорогу, а также частично захватить обочину.

  • Идем далее. На одних авто ближний и дальний свет могут быть реализованы при помощи одного блока в фаре, тогда как на других фара делится на составляющие модули ближнего и дальнего света.Как показывает практика, наибольшее внимание следует уделять тому, как используется регулировка ближнего света фар.

При этом регулировка ближнего света выполняется по данной схеме. Общие правила регулировки света фар автомобиля сводятся к тому, что при такой регулировке осуществляется изменение направления оси пучка света за счет поворота отражателя, в фокусе которого находится лампочка.

Если просто, отражатель перемещают по вертикали и по горизонтали путем вращения двух регулировочных винтов, соответствующих перемещений по вертикальной и горизонтальной плоскости.Винты часто находятся на задней поверхности блок-фары, могут быть расположены ближе к стеклу фары и т. д.

  • Чтобы максимально правильного положения отражателя, сначала световое пятно, которое формирует оптика, следует совместить со схемой регулировки для конкретного авто. Такие возможности дает специальный стенд регулировки фар.

Однако на деле схема регулировки света фар автомобиля вполне может быть реализована и самостоятельно в кустарных условиях.Для этого достаточно изучить, как настроить фары своими руками.

  • Сначала нужно автомобиль без загрузки на ровную горизонтальную площадку;
  • Перед машиной на расстоянии 5 метров должен быть экран. Это может быть стена, забор до 1 метра в высоту, ворота гаража и т.д .;
  • На основе следует экран нанести вертикальную линию, которая будет лежать в плоскости симметрии авто;
  • Справа слева еще две симметричные линии, которые должны совпасть с центром левой и правой фары;
  • Затем на такой же высоте, как и центр фары от земли, нужно нанести горизонтальную линию, после чего еще одну на 5 см. ниже.
  • Далее включается ближний свет фар и можно начать регулировку. Первая, другая фару прикрывают, определяя положение световой границы по схеме, которая нанесена на экран.
  • В норме граница должна быть по второй линии (нижней). Если замечены отклонения, свет фар регулируют винтами для обеспечения необходимого результата.

Советы и рекомендации

Разобравшись с тем, как отрегулировать фары без стенда, вполне можно реализовать себя.При этом часто бывает так, что неаккуратное вращение может стать причиной сорванных резьб и т.д.

По этой причине нужно заранее определить, где находятся такие регулировочные винты на конкретном авто, а также каким инструментом их оптимальное всего вращать без рисков поломок.

Еще отметим, что если ранее фары были приподняты, после регулировки фар может оказаться, что света недостаточно. В этом случае часто становится причиной помутнение стекла фары. Проблему частично устраняют путем установки более мощных ламп (иногда помогает), однако оптимально улучшать свет полировкой фар или полной заменой стекла фары.

Как правило, комплексный подход позволяет улучшить качество освещения, при этом фары светят на дорогу, не ослепляя других водителей. Еще можно осуществить доработку, заменив галогеновые лампы на ксенон.

Пойти можно двумя путями. Если модель имеет версию с ксеноном с завода, тогда фары можно заменить, а также доукомплектовав автомобиль всеми нужными элементами. Также можно поставить ксенон не штатно.

При этом важно помнить, что во многих случаях манипуляции и внесения изменений в конструкцию автомобиля запрещены.Более того, даже если после такой установки с контролируемыми соответствующими не проблемами, важно понимать, что просто заменить галогеновую на ксеноновую лампу недостаточно. Ксеноновые лампы намного ярче, чем галогеновые!

Стандартные фары и отражатели не рассчитаны на такой световой поток и сильно слепят встречный транспорт в том случае, если все регулировки фар выполнены правильно и точно по схеме.

Само собой, ослепление встречных водителей может стать причиной конфликтов на дороге, а также плохи безопасность как самого владельца авто с таким оптикой, так и других участников дородного движения.

Единственным выходом считается установка линзованного ксенона. В рамках такой установки штатная фара отдельно подготавливается, выполняется полировка стекла, после чего в фару устанавливается линза, которая позволяет сформировать четкую светотеневую границу и точно распределить свет на этой дороге, избегая при ослепления встречных водителей.

Также рекомендуется отдельно установить омыватель или следить за их чистотой постоянно. Если есть корректор фар, в обязательном порядке следует пользоваться в том случае, если загружена задняя часть автомобиля и фары по этой причине начали светить вверх.

Напоследок добавим, что регулировка фар своими руками выполняется в кустарных условиях, важно не забывать и про освещение обочины. Если световой поток от левой фары, прежде всего, не должен слепить других водителей, уровень правой обочины можно немного улучшить, приподняв правый край светового пучка немного выше.

Подведем итоги

С учетом приведенной выше информации становится понятно, что регулировка фар и проверка такой регулировки с определенным периодичностью.Дело в том, что в процессе эксплуатации (например, от вибраций) или если фары снимались для проведения работ, регулировки могут сбиваться.

Параллельно понимать, что фары должны быть чистыми, стекло фары не поцарапанным. Сама фара не должна «потеть» и быть полностью герметичной. Только в этом случае может быть отключено ослепление встречных водителей.

Читайте также

Как отрегулировать фары своими руками

Вождение транспортных средств в темное время суток невозможно без качественного освещения дороги. Хороший яркий свет позволяет водителю полностью контролировать ситуацию. А когда управлять автомобилем ночью становится затруднительно, необходимо искать причину плохой работы оптических приборов. Неисправность передних фар раньше владельца водителей встречных машин. Если в темное время проезжающие навстречу машины часто «моргают», следует обратить внимание на положение фар. Некоторые проблемы могут устранить сам автомобилист. Но часто недостаточно просто вымыть стеклянный или пластиковый рассеиватель на передних приборов.Тогда автовладельцу приходится изучать вопрос, как отрегулировать фары. Чтобы сделать такое обслуживание авто, не понадобятся дорогостоящие инструменты и оборудование. Любой автолюбитель найдет подходящие условия для настройки передней оптики.

Основные причины плохого освещения

Не все проблемы, связанные с недостаточным освещением ночной дороги, требуют вмешательства в настойки световых приборов. Сначала необходимо сделать осмотр фонарей, вдруг причины слабого света лежат на поверхности. А уж регулировка фар станет одним из последних этапов устранения неисправностей.

  1. Одним из очевидных факторов, который снижает освещенность дорожного полотна, уменьшает помутнение рассеивателя. Пучок «застревает» в мутном пластике или стекле, поэтому перед машиной образует недостаточную зону видимости. Для решения проблемы есть два пути. Можно полностью заменить автомобильные фары или рассеиватели. Однако это будет недешево и трудоемко. Автомобилистам легче устранить эту неисправность полировкой фонаря.
  2. В некоторых старых автомобилях конструкция оптических приборов не позволяет получить желаемое освещение дороги. В этом случае не поможет ни полировка, ни регулировка света фар. Возможным способом увеличения светового потока станет установка ксеноновых лампочек.
  3. Негативное влияние на свет фар ночью оказывает образование конденсата на внутренней поверхности рассеивателя. Это происходит тогда, когда появляются трещины на стекле или пластике, а также когда происходит негерметичная установка рассеивателя. Можно попробовать заменить стеклянный элемент фары на авто, используя специальный клей-герметик.
  4. Тусклый свет автомобильной оптики может стать причиной неисправности генератора. Силы аккумулятора бывает недостаточно, чтобы ярко накаливать лампочки. Проверить работоспособность электрического устройства можно с помощью тестера.

Если причины не обнаружены или своевременно устранены, то следующая стадия работ будет регулировка фар своими руками.

Подготовительные мероприятия

Опытные автомобилисты советуют новичкам не пытаться настраивать фары без основательной подготовки. Иначе придется все равно обращаться к профессионалам за помощью.

Сначала необходимо создать для световых приборов стандартные условия положения автомобиля.

  • Перед регулировкой удалить из багажника и салона лишние предметы, оставив лишь штатный набор инструментов, домкрат, аптечку, знак аварийной сигнализации, домкрат.
  • Чтобы положение кузова в процессе настройки было правильным, необходимо проверить давление в колесах. Все шины имеют одинаковые показатели в соответствии с рекомендациями автопроизводителя.
  • Регулировка света фар может быть ускорена, если пригласить помощника. Он должен находиться в той же весовой категории, что и владелец.
  • Оптические приборы важно очистить от загрязнений. Обычную пыль и грязь удастся смыть водным дорожным раствором. А вот пятна масла или клея проще удалить органическим растворителем (уайт-спирит, ацетон, сольвент).
  • Необходимо также найти все регулировочные винты, их лучше обработать жидкостью WD-40. Затем следует ослабить крепеж, а заодно проверить надежность посадки фар в нишах.
  • Перед тем, как начать регулировать фары, остается установить ровную площадку и подготовить стену или плакате вертикальную разметку.

Процесс регулировки передних фар

Для точной настройки передней оптики автовладельцу следует найти ровную асфальтированную площадку с прилегающей стеной или забором.Выполнить регулировку можно и в закрытом помещении, например, в просторном гараже. Важным условием при выборе места будет возможность откатывания машины на 5-10 м. Точное расстояние можно узнать в инструкции по обслуживанию конкретной марки авто. Если работа будет проводиться на открытом воздухе, то придется ждать прихода темноты. В помещении выполнить регулировку удастся и днем.

Из инструментов водителю понадобятся отвертки с крестообразным.Если стена неровная и разноцветная, то прикрепить к ней белое полотно из ткани или бумаги.

  • Регулировка фар своими руками начинается с нанесения разметки на стену или вертикальный стенд. Для этого автомобиль подкатывается к самой стенке с включенным ближним светом. Мелом или маркером отмечаются центры светового пятна каждого фонаря. При помощи линейки обе точки соединяются, между ними находится центр. Проводятся перпендикулярно вертикальные линии через эти же три точки.
  • От каждой точки делается замер вниз на расстояние 75 мм. Через полученные отметки рисуется вторая горизонтальная черта.
  • Транспортное средство необходимо откатить на указанное в паспорте расстояние. Снова включается ближний свет.
  • Автомобилист должен достичь такого положения световых пучков, чтобы граница яркого света находилась на уровне горизонтали. А обе точки вознесения должны попадать на точки линий пересечения. Образовавшийся угол светового пучка сравнивается с показателями в паспорте.
  • Каждая фара настраивается индивидуально. Для удобства в работе второй фонарь закрывается куском картона или фанеры. При помощи отвертки автомобилист вращает винты, глядя на это положение светового пучка. Регулировка света фар выполняется как в вертикальной плоскости, так и по горизонтали. Аналогичные действия и со вторым прибором.
  • Подобным образом можно настроить работы и противотуманных фонарей. При этом нижняя черта на разметке рисуется ниже основной линии на 50 мм.

Окончательная проверка правильности регулировки можно произвести в темное время суток, выехав на ровную дорогу.

Технология регулировки передних фар автомобиля не должна вызвать особых сложностей. Автолюбителю необходимо выполнить все подготовительные мероприятия, четко нанести разметку на вертикальное основание, а затем настроить световой пучок. После успешной регулировки автомобилем в ночное время будет комфортно, т.к. дорога будет прекрасно освещена.

Регулировка света фар на авто своими руками, схема, видео

Иногда водители встречного автомобиля слепят нас, когда забывают выключить дальний свет. Иногда они переключаются на ближний, но свет все равно заставляет закрыть глаза. В чем же причина? Она - в неумении регулировать автомобильные фары правильно.

• Почему нарушается регулировка света

автомобиль выпускается уже с правильной регулировкой, то нарушить ее можно при замене лампочек.Обычно автолюбители типа берут лампочки того же, что и родные, но от другого производителя.


Хоть у ламп и есть стандартно, у них может отличаться расположение спирали. Отсюда вытекает смещение светового пучка, и фара начинает светить не на дорогу, а вверх, на водителей встречных автомобилей. Бывает, что лампочку вставляют с перекосом, что тоже плохо влияет на расположение света.

Если автомобиль неисправен в аварии и у него неисправна передняя часть, то при ремонте фара, которая в таких случаях должна устанавливаться на заводе, монтируется с погрешностью и требует регулировки.

Также может сломаться сама фара, ее могут разбить или украсть. Часто владельцы авто устанавливают фары, лишь бы они светили, а как и куда, их не волнует. А ведь отрегулировать свет довольно просто.

• Как регулировать фары в домашних условиях

Лучше проверять новую лампочку сразу возле магазина. Включить ближний свет на удалении пяти метров от стены, чтобы удостовериться, что световые совпадают. При замене сразу обеих лампочек поставить в 5 метра человека.Светотень должна начинаться в районе колен. Если так и есть, то все в порядке, можно ехать. Если нет, то посмотреть, хорошо ли вошла лампочка в посадочное место и подправить. Если она сидит хорошо, то придется приступить к регулировке фар. На них имеются винты, с помощью которых можно регулировать световые пучки.

Более тонкая регулировка выполняется с помощью лазерного уровня. Машину поставить на идеально ровную поверхность в 5 метров от стены. Затем выставить уровень так, чтобы лазер проходил через центры лампочек ближнего света и проецировался на стене, куда светят фары.Потом под капотом посмотреть маркировку фары. Там указывается процент отклонения светового пучка от плоскости дороги, которая называется начальной направленностью.

Если граница светотени выходит за лазерную проекцию, то фары отрегулированы некорректно. В идеале, светотеневая граница должна находиться на 5 сантиметров ниже линии лазера, если первоначальная направленность равна 1%, что характерно для автомобилей. При отклонении от нормы отрегулировать свет при помощи винтов.

При проверке автомобиль должен быть укомплектован для условий эксплуатации в обычных условиях. То есть горючее, давление в шинах, подвеска, даже сам водитель должны соответствовать, чтобы не допустить различных результатов на проверке и на дороге. Самый важный пункт - корректор принудительного действия должен находиться в положении «0». При соблюдении этих условий будет достигнут стопроцентный результат.

Видео на тему как самостоятельно отрегулировать свет фар?

Последовательность регулировки фар своими руками

Современные автомобильные лампы излучают очень яркий свет, который при неправильной установке фары ослепляет встречных водителей, создавая угрозу безопасности движения.Несмотря на то, что фары на заводе проходят настройку направленности излучения по специальным приборам, со временем эта настройка требует корректировки после замены ламп, стекла, деформации кузова ремонта или подвесной системы. Световой поток фар должен охватывать дороги непосредственно впереди машины и часть обочины, не задираясь высоко вверх.

Регулировка фар на СТО с помощью приборов

Обычно регулировку светового потока головных фар производят на С помощью специального прибора, обеспечивающего хорошую точность установки. Опытные специалисты выполнят эту сумму за небольшую цену. Однако не всегда на СТО попадаются грамотные и добросовестные работники, гарантирующие качество настройки. К сожалению, Интернет - форумы полны отрицательных высказываний автолюбителей по отношению к таким горе - мастерам. Поэтому иногда нелишне самостоятельно заняться проверкой настройки фар и их регулировкой.

Хотя эта работа и не требует особых навыков исполнителя и под любым автолюбителю, однако после первой самостоятельной настройки нужно будет проверить результаты работы своим опытным мастером своих авторитетного СТО, чтобы быть в надежном в своих действиях.

Что нужно для выполнения работ

Отрегулировать фару на новых моделях автомобилей, не разбирая оптику, используя для этого пластмассовые головки регулировочных винтов, используя на тыльной её поверхности. Винты перемещать фару в вертикальном направлении и поворачивать поток света по горизонтали от края к центру и наоборот. Для выполнения регулировки фар потребуется отвёртка «под крест» длины или шестигранный гаечный ключ.

На разных моделях автомобилей производители обычно обговаривают его загрузку, при которой производится корректировка фар.Если этого нет в инструкции по эксплуатации автомашины, то следует выполнять регулировочные работы при полностью заправленном и снаряженном её состоянии. Предварительно нужно обеспечить нормальное давление во всех шинах и одинаковую нагрузку на переднюю и заднюю оси.

Также автомобиль не должен иметь заметных дефектов подвесной системы, влияющих на его клиренс. Большое значение имеет дефектов в лампах освещения, таких как они могут привести к невозможности корректировки направления светового потока.Процедура настройки также зависит от типа ламп на фарах. Они могут быть отдельные для ближнего и дальнего света или совмещённые с двумя нитями накала. При установке раздельных ламп следует проводить настройку отдельно для каждой лампы - для ближнего и для дальнего света. При наличии совмещенных ламп регулировка фар производится только по ближнему расстоянию.

Регулировочные винты блок-фар ВАЗ 2110

В основном на всех марках направление светового потока регулируется с помощью двух регулировочных винтов.Несмотря на внешнюю простоту процедуры, невозможно выполнить её не всегда получается так просто. Особенно это устаревших моделей авто с круглыми головными фарами. Причина тому - коррозия и деформация мест крепления фар. Винты со временем могут прикипеть и приржаветь, и их очень непросто бывает отвернуть. Водителям «Жигулей» моделей 2101, 011, 06, «Нивы» нужно периодически смазывать винты антикоррозионными смазками.

Владельцам авто с блок-фарами легче, они расположены сзади и устойчивы к коррозии, но их также следует периодически шевелить, чтобы они не схватились намертво.Чаще всего начинает покрываться ржавчиной рефлектора фары за счёт стекания туда конденсата, образующегося при перепаде температуры на поверхности рефлектора. Чтобы влага своевременно испарялась, нельзя герметизировать специальные технологические отверстия в фаре, обеспечивающие вентиляцию воздуха.

К вопросу о направлении светового потока фар нужно подходить для всей компании, так как неправильная установка приведёт к тому, что фары будут светить слишком близко от машины или, наоборот, слишком далеко, слепя встречных водителей, что одинаково отрицательно влияет на безопасность движения в тёмное время суток.

Как выполняется корректировка фар - план проведения работ

Алгоритм регулировки света любой марки автомобиля примерно одинаков. Чтобы провести регулировку фар своими руками нужно подобрать площадку с ровным покрытием около, стены здания или гаража так, чтобы на них можно было бы нарисовать мелом тарировочные метки и линии. Подготовленная автомашина на площадке перпендикулярно к установке на дистанции 5 метров до нее.

Схема самостоятельной регулировки фар

Далее на установке произведена разметка тарировочного экрана.Для этого:

  • центральная продольная ось автомашины доводится по земле до стены и продолжается перпендикулярно вверх по стене в виде центральной нулевой линии «0»;
  • измеряется база между центрами фар на автомашине, которая переносится на стену, как расстояние между двумя вертикальными линиями (слева - «Л», справа - «П»), расположенными симметрично и параллельно нулевой линии;
  • измеряют высоту расположения центров фар от земли, и они переносятся на стену в виде горизонтальной линии «Н». Если значения высот обеих фар отличаются, то линия на стене получится наклонной, чего быть не должно. Для устранения разницы нужно выровнять давление шин и качнуть несколько раз машину, чтобы привести рессоры и амортизаторы в нормальное положение.

Если автомобиль имеет электрический или гидравлический привод корректировки фар, то ручку его регулировки следует выставить в нулевое положение, как в другом корректоре положения автоматически вернёт прежнюю настройку фар.

Каждую фару нужно регулировать отдельно, отключив питающий провод одной из них, во время настройки другой, или закрыв ее непроницаемым языком.Включив фару в режиме ближнего света, нужно проверить совпадение светового пятна на стене с нанесённой разметкой. В идеале должно быть совпадение верхней границы светового пятна с линией горизонта «Н» и точек перехода границы светового пятна из горизонтальной линии в наклонную вертикаль «Л» и «П».

Если есть отклонение границ линий разметки, то нужно произвести корректировку фар , подкручивая головку регулировочных винтов. Один из находящийся снизу или сверху фары, изменяет ее наклон по вертикали, устанавливает верхнюю границу светового пучка на тарировочную линию «Н».Второй винт, расположенный сбоку с наружной стороны фары, изменяет направление пучка света по горизонтали, то есть перемещает точкуомления пятна до совпадения с вертикальными линиями «Л» и «П».

Настройка противотуманных фар происходит аналогично, только регулируется пятно только по вертикали, то есть по высоте. При этом граница светового пятна на стене от противотуманной фары должна быть ниже на 20 см от горизонтальной линии «Н», размеченной для ближнего света. На этом процесс самостоятельной настройки фар можно считать завершённым.Правильность её выполнения будет заметна уже во время первой же ночной поездки.

Регулировка фар своими руками - как настроить фары автомобиля

Любому водителю известно, что комфортное управление автомобилем в темное время суток возможно при условии правильной регулировки фар. Если регулировка угла наклона фар выполнена неверно или не выполнена вообще, то водители машин, едущих по встречной полосе, с большой долей вероятности ослеплены рассеянным световым потоком.В такой ситуации значительно возрастает вероятность лобового столкновения во время встречного разъезда автомобилей. Кроме того, снижение эффективности работы фар заднего обзора видимости, потенциальная вероятность возникновения дорожно-транспортного происшествия.

Когда нужно регулировать

Регулировка нужна после замены фары

В процессе езды по дорожному покрытию автомобиль неизбежно наезжает на различные неровности дороги. Вследствие этого через некоторое время заводская регулировка оптики сбивается и нуждается в корректировке.

Помимо этого, угол наклона фар обязательно должен регулироваться в случае возникновения одного из описанных ниже событий:

  • Установка новой фары, лампы или ее отражателя.
  • Монтаж противотуманных фар.
  • Возникновение ДТП, в результате которого повреждена передняя часть кузова транспортные средства.
  • Установка новых элементов подвески или проведение работ, связанных с их ремонтом.
  • Замена дисков или резины.

Как осуществляется регулировка

С помощью профессионального оборудования

Конечно, регулирования направления светового пучка лучше всего на СТО. Недостаток этого метода в том, что за другую услугу, которую нужно выполнить, выполнить СТО, нужно будет заплатить определенную сумму денег. Не следует забывать и о существенном использовании метода. Оно заключается в том, что станции технического обслуживания в своем распоряжении имеют профессиональное оборудование и стенды.Благодаря такой регулировке световой поток, который используется фары вашей машины, будет правильно распределен по проезжей части и по краям обочины.

Для экономии семейного бюджета осуществить поддержку можно самостоятельно. Ниже действия которые, надо выполнить в этом случае.

Оптика должна быть чистой и без дефектов

Подготовка автомобиля. Логическая настройка автомобиля должен пройти предварительную предварительную подготовку, состоящую из нескольких простых действий.Обтекатели головной оптики следует очистить от мусора и пыли, после чего их нужно протереть сухой тряпкой. На поверхности линз и отражателей не должно быть дефектов, которые могут препятствовать правильному формированию светового потока. Все шины должны иметь одинаковый размер и давление, рекомендациям завода-изготовителя, указанным в рекомендованной эксплуатации автомобиля. Топливный бак необходимо заполнить топливной смесью как минимум на 50%. Автомобиль нужно загрузить таким образом, чтобы его вес соответствовал весу, при котором выполняется его ежедневная эксплуатация.При этом необходимо следить за тем, чтобы на какой-либо оси не образовался перегруз.

Подготовка площадки. Для того, чтобы процедура фар была проведена правильно, транспортное средство должно стоять на ровной горизонтальной площадке. Для обеспечения фиксации под колеса автомобиля рекомендуется установить противооткатные упоры.

Схема регулировки

Подготовка контрольного экрана. В качестве стенда, на котором будет начерчена схема регулировки фар автомобиля, проще всего использовать ровную стену, однако в случае необходимости ее можно заменить гаражными воротами или листом фанеры.

Процесс составления схемы выглядит следующим образом:

  • Транспортное средство жестко подгоняется к стене.
  • Отмечается точка, соответствующая центру транспортных средств.
  • Две другие точки наносятся таким образом, чтобы они соответствовали центральной оси ламп головной оптики.
  • Автомобиль отгоняется от стены на расстояние 5–7,5 метров (в зависимости от марки автомобиля).
  • Через три заданные точки вертикальные линии «А», «О», «В».
  • Чертится горизонтальная линия «1», которая должна проходить через вышеозначенные контрольные метки.
  • Горизонтальная линия «2» ниже первой на расстоянии от 5 до 7,5 см. (в зависимости от марки машины).
  • Точки «Е» указывают место пересечения прямых «В» и «А» с прямой «2».

Регулировка фар. Процедура регулировки фар состоит из нескольких простых действий, которые проходят впервые много времени даже у человека, занимающегося этим.

Ближний и дальний свет

  1. Включается ближний свет.
  2. Одна из фар прикрывается куском плотной материи или любым другим подходящим инструментом.
  3. При помощи регулировочных винтов, которые чаще всего расположены на внутренней поверхности фар, световой пучок корректируется такой, как согласованная точка согласования с точками «Е» на построенной схеме. Из этих же точек должен выходить и наклонный луч, который отвечает за освещение правой обочины.
  4. Регулировка второй фары осуществляется также.

Регулировочные винты

Как видно, самостоятельная регулировка фар является несложным процессом, не занимающим много времени и не требующим специального оборудования.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
