Регулировка топливной аппаратуры дизельных двигателей

Дизельное топливо, в отличие от бензина, поджечь не так-то просто. Даже для двигателя эта задача не из легких. Не случайно жители северных районов нашей страны предпочитают автомобили с бензиновыми моторами – когда на улице 40 градусов ниже ноля, шанс не завести «дизель» весьма высок.

Но если это дизельный мотор последнего поколения, если его топливная система отрегулирована идеально, то он заведется в любых условиях.

Особенности топливной аппаратуры дизельного двигателя

Если в бензиновом двигателе топливо поджигается искрой, то в цилиндре дизельного мотора оно воспламенятся само – от соприкосновения с обогащенным кислородом и нагретым воздухом. Дополнительная концентрация кислорода в поступающем в камеры сгорания воздухе и его нагрев достигается предварительным его сжатием турбиной. А чтобы процесс зажигания осуществлялся без каких-либо затруднений, необходимо, чтобы, во-первых, воздух в камеры сгорания поступал под нужным давлением, во-вторых, топливо подавалось в должном объеме и в строго определенный момент, а в-третьих, чтобы угол опережения подаваемого топлива был задан идеально точно.

Собственно, в выставлении этих параметров и заключается, в основном, регулировка топливной аппаратуры дизельных двигателей. Эта процедура производится в двух случаях: после замены ремня ГРМ и после ремонта системы турбонаддува.

Важно! Осуществить регулировку топливной системы дизеля с требуемой точностью возможно только в условиях автосервиса с применением специальной аппаратуры. Производить эту процедуру самостоятельно – значит подвергнуть двигатель своего автомобиля риску поломки турбины, цилиндров и поршневой группы.

Когда нужна регулировка

Когда возникает необходимость регулировки топливной аппаратуры дизельных двигателей?

Проблемы с запуском двигателя, его неритмичная работа, резкое падение мощности дизельного мотора, изменение цвета выхлопных газов – все это прямые свидетельства нарушений в работе топливной системы мотора.

Уменьшение мощности двигателя говорит о проблемах с подачей топлива в цилиндры, которого не хватает для поддержания мощности мотора на должном уровне. Причин тому может быть несколько – начиная от низкого качества топлива и заканчивая засорившимся топливным фильтром и неисправностью клапанов турбины. Для точной постановки диагноза мастеру потребуется произвести разбор двигателя и тщательно осмотреть все его элементы.

Если при падении мощности одновременно увеличивается количество выхлопных газов, то это, скорее всего, свидетельствует уже о другой проблеме – о неполном сгорании топлива. В большинстве случаев ответственность за эту проблему несет турбина: либо воздух, подаваемый ею в цилиндры, недостаточно высокого давления, либо подача его осуществляется не в нужный момент. В каких-то случаях проблему можно решить, произведя чистку и регулировку турбины, в каких-то потребуется замена ее деталей и балансировка.

Проблемы с запуском двигателя также могут быть вызваны целым набором причин. Наиболее часто встречающаяся из них – неполадки с форсункой, переставшей распылять топливо под заданным углом. Иногда это просто ее засорение, иногда физический износ. Форсунка дизельного мотора представляет собой достаточно сложный и в то же время точный механизм, состоящий из нескольких десятков деталей. Малейшее нарушение геометрии любой из них ведет к поломке всего механизма. Не зависимо от того, потребуется ли ремонт форсунки или достаточно будет лишь прочистить ее сопло, для восстановления точной работы двигателя мастеру понадобиться проверить и, при необходимости, заново осуществить регулировку всей топливной системы дизельного двигателя.

Важно! Форсунки дизельных двигателей работают в условиях высоких температур и столь же высокого давления, и изготавливаются из сплавов, способных длительное время выдерживать эти нагрузки, причем допуски при их создании не должны превышать нескольких микрон. Поэтому замена тех или иных компонентов форсунки возможна только на аналогичные, изготовленные тем же производителем.

Совокупность всех перечисленных выше симптомов может быть вызвана и вовсе смехотворной причиной – попаданием воздуха в топливную магистраль на любом из ее этапов. Небольшое повреждение топливопровода – и проблемы с впрыском обеспечены. Проблема хоть и смехотворная, но распознать ее и найти место повреждения – задача не из простых. Само повреждение, либо нарушение герметичности соединений элементов топливопровода могут быть настолько малы, что протечки топлива не произойдет, а вот воздух – запросто.

При подозрении на попадание воздуха в топливную систему двигателя, если место повреждения топливопровода не удалось найти при визуальном осмотре, мастеру, чтобы его отыскать, придется вооружиться специальной аппаратурой и тщательно отследить весь путь топлива от бака до цилиндров.

Как видите, нарушения в работе топливной аппаратуры дизельных двигателей бывают самыми разными и вызываются целым рядом причин. При этом одни и те же симптомы могут свидетельствовать о разных поломках двигателя. Поэтому для определения причины неисправности мотора мастеру потребуется провести полную диагностику топливной системы двигателя, а после обнаружения неисправности и ремонта мотора – регулировку топливной аппаратуры дизельного двигателя.

Безупречная регулировка топливной аппаратуры дизельных двигателей на СТО

Хоть дизельный и бензиновый моторы относятся к одной категории – двигателям внутреннего сгорания – и принцип их работы одинаков, между ними существуют серьезные различия. В рамках этой статьи мы не будем рассматривать преимущества и недостатки этих двух типов ДВС, тем более, что среди автолюбителей есть приверженцы как первых, так и вторых моторов. Остановимся мы на особенностях топливной системы дизеля и основных принципах ее регулировки, ведь на дизельном двигателе она более сложная, а потому и несколько капризнее, чем на бензиновом силовом агрегате автомобиля.

Топливный регулятор и принцип его работы

Главная особенность дизельного мотора заключается в том, что топливо (в нашем случае это солярка, октановое число которой существенно ниже, чем у бензина) и воздух подаются в камеры сгорания раздельно. Причем воздух, перед тем как он окажется в цилиндре, нагревается до очень высокой температуры, благодаря чему образовавшаяся в цилиндре топливовоздушная смесь под воздействием повышенного давления воспламеняется сама.

В бензиновом же моторе эту функцию выполняют свечи зажигания, в то время как на дизеле свечей зажигания нет, а есть свечи накаливания, которые выполняют иную функцию – подогревают топливо до его рабочей температуры, если в этом есть необходимость.

Само же топливо поступает в цилиндры под воздействием топливного насоса высокого давления (ТНВД), он же отвечает и за точность дозировки солярки. Качество и КПД работы мотора зависит, соответственно, от того, насколько подача топлива соответствует запросам мотора, то есть:

• количество поступающего в цилиндры топлива;
• давление, под которым оно подается;
• периодичность, которая должна соответствовать частоте работы двигателя;
• своевременность подачи, то есть непосредственно во время первого такта работы мотора (неслучайно этот такт называется тактом впрыска).

За все эти параметры отвечает регулятор топливной системы. В разных автомобилях он может иметь разные конструкции и по-разному располагаться, но всегда он будет находиться в непосредственной близости от ТНВД.

Заметки на полях. В большинстве моторов дизельного типа имеется два топливных насоса: высокого и низкого давления. Первый расположен непосредственно в подкапотном пространстве, второй чаще всего рядом с топливным баком. Его единственная задача состоит в том, чтобы выкачивать солярку из бака и подавать ее к двигателю, то есть на насос высокого давления. Такая конструкция позволяет сделать подачу топлива более надежной даже в холодное время года, когда солярка густеет и в ней могут образовываться сгустки парафина. Уже в подкапотном пространстве под воздействием свечей накаливания солярка нагревается, ее структура становится равномерной, после чего она попадает в регулятор и ТНВД.

Нетрудно догадаться, что при разных нагрузках периодичность подачи топлива меняется: на повышенных оборотах она увеличивается, на малых, наоборот, снижается. Поэтому ТНВД и регулятор работают в паре. Они соединены специальной зубчатой рейкой, которую принято называть контрольной или управляющей.

На большинстве современных автомобилей этот регулятор электронный, который посредством специального датчика и системы проводов связан с электронным блоком управления автомобиля (ЭБУ). Этот блок замеряет крутящий момент двигателя и дает регулятору команду на ту или иную периодичность впрыска топлива.

Механическая система, которая постепенно уходит в прошлое, устроена проще. Она соединена непосредственно с педалью газа и в зависимости от того, с какой силой водитель нажимает на эту педаль, определяет как часто и в каком количестве ТНВД должен впрыскивать солярки в цилиндры. Но у этой, казалось бы, просто системы есть один существенный недостаток: на не обладает той высокой степенью точности, которую имеет электронная система. А значит, дизельный двигатель, оснащенный электронным регулятором, при прочих равных условиях будет и более экономичным, и будет обладать большими мощностью и КПД.

Регулировка топливной аппаратуры дизельных двигателей

Регулировка топливной аппаратуры дизельных двигателей по большей части сводится именно к настройке регулятора и связанного с ним насоса высокого давления. Работа эта несложна только в теории. Чтобы связка регулятор/насос работала качественно, мастер должен обладать теоретическими знаниями, практическим опытом и набором специальных инструментов, в котором не последнее место занимает электронная измерительная аппаратура. Поэтому, если работа топливной системы вашего автомобиля стала вызывать у вас нарекания, самым правильным будет обратиться в профильный автосервис, где опытный мастер проведет диагностику системы и после того, как проблема будет выявлена, устранит ее.

Как и в случаях любых других автополомок, стоимость этой процедуры складывается из двух составляющих:

• стоимости услуг мастера;
• стоимости потребовавшихся для ремонта запчастей и расходных материалов.

Как правило, если речь не идет о замене вышедших из строя агрегатов, автовладельцу при регулировке топливной системы двигателя предстоит оплатить только услуги специалиста, что делает эту процедуру недорогой для практически всех автомобилей: как легковых, так и коммерческих.

Важно понимать, что топливная система автомобиля включает в себя множество устройств, агрегатов и деталей. Это и сам топливный бак, и топливные фильтры – грубой и тонкой очистки (последний, кстати, на дизеле имеет куда более сложную конструкцию, нежели на бензиновом моторе) – и топливные шланги, и, наконец, свечи накаливания. Так что неисправность топливной системы может быть вызвана разрушением, выработкой ресурса или просто загрязнением любого из этих компонентов.

Не будучи специалистом, определить, какой именно причиной вызваны перебои в работе мотора, практически невозможно. Да и редкий мастер автосервиса сможет ответить на этот вопрос без процедуры диагностики. В ряде случаев проблемную деталь можно вернуть к жизни (например, промыть загрязненные свечи), но в большинстве случаев вышедший из строя элемент остается только заменить на новый. Как показывает практика, чаще всего приходится осуществлять замену свечей, неслучайно их относят к категории расходников. Так что предугадать заранее, в какую сумму автовладельцу встанет ремонт топливной системы, невозможно.

Важно: несмотря на то, что любому дизелю время от времени требуется регулировка топливной системы, сделать эту процедуру менее регулярной по силам каждому автовладельцу. Для этого надо соблюдать два простых правила: во-первых, использовать качественное дизельное топливо, приобретая его только на проверенных автозаправках; а во-вторых, регулярно и своевременно менять топливный фильтр тонкой очистки.

Ремонт топливной аппаратуры дизельных двигателей – велики ли хлопоты?

Ремонт топливной аппаратуры дизельных двигателей – удовольствие не из дешевых, так как в основном он требует полной диагностики авто, и только после этого шага можно реально оценить всю значимость проблемы. Разберемся, когда приходит такая беда?

Зачем нужна регулировка топливной аппаратуры дизельных двигателей?

Топливная система состоит из нескольких самостоятельных узлов, связанных топливопроводами. Это распылитель, который отвечает за ввод струи топлива в камеру сгорания. Он вместе с механизмом регулировки давления входит в форсунку, регулирующую силу давления впрыска. Для того чтобы нагнетания топлива по трубопроводу производилось под высоким давлением, устанавливается ТНВД. А за очищение топлива отвечает топливный фильтр, кстати говоря, данный элемент предохраняет всю систему впрыска от возможных повреждений.

В общем, сбалансированная работа топливной аппаратуры способна обеспечивать выработку совершенно незначительного ресурса движка, а, следовательно, последний проработает больше тех сроков, которые были установлены изготовителем. Ведь на его тепловой режим влияют следующие параметры: качественное распыление горючего, давление и динамика впрыскивания топлива и его качество. Однако иногда из-за ряда причин данная аппаратура приходит в негодность. Почему?

Что приводит к поломке?

Чаще всего поломкам способствуют довольно плохое качество горючего и неполное обслуживание вышеупомянутой системы или же вовсе его отсутствие. Обязательными процедурами являются замена фильтров, их очистка, слив конденсата, образовавшегося в фильтре грубой очистки, регулировка и продувка форсунок, а также регулировка ТНВД. Еще в группу риска попадают случаи, когда произведен недостаточно качественный ремонт топливной аппаратуры бензиновых двигателей и дизельных.

Кроме того, довольно часто водители не считают нужным переходить в холодное время года на зимнее топливо, что является большой ошибкой и может впоследствии значительно отразиться на их бюджете. Также необходима и постоянная регулировка этой аппаратуры, однако, если все вышеперечисленные требования не соблюдаются, то не обойтись и без дорогостоящего ремонта. Понять это можно по следующим признакам: понижается мощность движка, появляется нестабильный запуск мотора даже при небольшом минусе за окном, возникает характерное постукивание во время езды, и возможно, что даже небольшой разгон приведет к тому, что мотор вообще заглохнет.

В чем состоит ремонт топливной аппаратуры дизельных двигателей?

Регулировка топливной аппаратуры дизельных двигателей, в основном, заключается в диагностике и ремонте форсунок, а также ТНВД. Провести ее самостоятельно довольно сложно, так как мало того, что данная процедура требует особых знаний и навыков, так еще нужен будет дополнительно специальный стенд. На них производится проверка следующих параметров: каково давление в самом начале впрыска, насколько надежна герметизация запорного конуса и качество распыла топлива.

Проведя данную операцию своевременно, можно оградить себя от ряда проблем, возникающих с самим двигателем и ТНВД, а значит, значительно сократить свои расходы на их последующий ремонт.

Если же момент был упущен, и без ремонта не обойтись, то первым делом следует осуществить диагностику абсолютно всех элементов, из которых состоит топливная система. И только после выявления, так сказать, «слабого звена» можно приступать к активным действиям. В принципе ремонт данной аппаратуры заключается в следующем:

• замена фильтров очистки;
• замена и настройка новых форсунок;
• ремонт турбины;
• ремонт ТНВД;
• промывка специальным раствором всей системы.

Конечно, некоторые операции можно попробовать осуществить и самостоятельно, но, в основном, необходимо специальное дорогостоящее оборудование, покупать которое ради единичного случая будет нецелесообразно.

Оцените статью: Поделитесь с друзьями!

Ремонт топливной дизельной аппаратуры: изучаем все нюансы

Когда в автомобиле что-то ломается, то это всегда крайне неприятно. Особенно это плохо, если поломка серьезная, так как это чревато большими финансовыми тратами. Например, отремонтировать топливную систему дизельного движка стоит достаточно недешево. Прежде, чем переходить к устранению поломки, нужно полностью продиагностировать автомобиль. Только после проведения полной диагностики можно будет полностью оценить серьезность проблемы и ремонтировать систему питания дизеля.

Зачем нужна регулировка топливной аппаратуры дизельных двигателей

Система питания дизельного движка является объединением специальных узлов, работающих самостоятельно и соединенных топливными проводами. База – это распылитель, отвечающий за введение струи горючего в камеру, где оно сгорает. Распылитель и механизм, который регулирует давление, сходят в форсунку, которая регулирует силу давления, под которым горючее вводится в камеру. Дабы нагнать горючее в трубопровод и заставить его по нему двигаться под достаточно высоким давлением, в системе установлен специальный насос – ТНВД. Чтобы горючее в двигатель попадало очищенным, в системе стоит специальный фильтр, благодаря которому вся система впрыска защищена от возможности получить повреждения.

Работа топливной системы должна быть оптимальной, так как она вырабатывает важные для двигателя ресурсы, благодаря чему можно продлить срок службы «сердца» автомобиля. Иногда время, на протяжении которого двигатель работает, может превышать тот срок, которые устанавливает производитель. На тепловой режим движка влияют различные параметры, например, качество, с которым происходит распыление топлива, динамика и давление впрыскивания, а также качество самого горючего. Но иногда случается так, что система питания выходит из строя. Почему же так происходит?

Что приводит к поломке?

Главными причинами поломок, которые могут возникать в процессе работы топливной аппаратуры дизеля, являются плохое или вообще отсутствующее обслуживание самой системы или же низкокачественное горючее. Нужно постоянно следить за состоянием фильтров, в случае необходимости заменить их, но нужно проводить регулярную чистку, постоянно сливать конденсат, который образовывается в фильтре, который отвечает за грубую очистку. Также нужно периодически регулировать и продувать форсунки и ТНВД. Если поломки топливной аппаратуры уже были, после чего Вы обратили за помощью, а ремонт сделан не очень качественно, то велика вероятность повторного появления проблемы.

Но причиной возникновения проблемы может быть не только неисправность техники. Очень часто автолюбители с наступлением зимы не переходят на специальное топливо, которое рассчитано именно на это время года. При этом они совершают большую ошибку, устранение последствий которой может значительно уменьшить бюджет недобросовестного водителя. Кроме того, что нужно периодически проверять состояние системы и использовать правильное горючее, время от времени нужно регулировать всю аппаратуру. Хотя такой прием окажется ненужным, если не будут соблюдаться все вышеописанные предписания. Последствия могут обойтись «в копеечку».

О наличии проблемы с топливной аппаратурой «скажет» сам автомобиль. Мощность двигателя будет не такой высокой, как раньше, даже в слабые морозы мотор будет плохо заводиться, во время передвижения можно будет слышать различные стуки. Может дойти до того, что даже незначительный набор скорости закончится тем, что мотор попросту заглохнет.

В чем состоит ремонт топливной аппаратуры дизельных двигателей?

Ремонт аппаратуры, которая отвечает за питание дизельного двигателя, включает в себя полную диагностику работы машины, ремонт ТНВД и форсунок. Это основные этапы процесса восстановления рабочего состояния топливной системы. В собственном гараже подобные ремонтные работы выполнять достаточно трудно, а особенно, без определенных навыков, знаний, специальной аппаратуры и стенда, на котором специалисты проверяют различные параметры (давление на начальном этапе впрыска, на сколько герметичен запорный конус, на сколько качественно распыляется горючее).

Если все сделать вовремя, то никаких проблем с топливным насосом, с двигателем и другими деталями просто не возникнет. Так можно будет сохранить приличную часть своих финансовых сбережений. Но бывает так, что неприятность уже дала о себе знать. Тогда ремонт просто необходим, причем лучше довериться рукам профессионала, который точно знает, что делает. Сначала механик полностью продиагностирует элементы, которые формируют топливную систему. Должны быть просмотрены абсолютно все детали. По окончанию проверки будет ясно, что именно в системе «страдает», а уже потом можно переходить к ремонтным работам как таковым. Скорее всего, механик скажет Вам, что придется:

— заменить фильтры очистки;

— заменить форсунки и провести их настройку;

— отремонтировать турбину;

— отремонтировать насос;

— промыть всю системы специальным раствором.

Некоторые из вышеперечисленных операций вполне возможно сделать и в домашних условиях, но все равно потребуется очень дорогое специализированное оборудование, покупка которого на один раз просто лишена смысла.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Регулировка форсунок дизельного двигателя | РОСС-ДИЗЕЛЬ

Функции форсунок заключаются в подаче порций горючего в цилиндр под высоким давлением, обеспечивая при этом его максимальное распыление, необходимое для эффективного сгорания смеси. Эксплуатация данных деталей производится в высоконагруженных условиях, способствующих сбою настроек и возникновению различных неисправностей. Помимо этого, качество работы постепенно ухудшается вследствие естественного износа движущихся деталей, ослабления пружин, заедания игл, засорения или закоксовывания отверстий распылителя и т. д. В силу этого форсунки современных дизельных двигателей периодически нуждаются в диагностике и перенастройке на стенде для регулировки.

Предварительная проверка

Для первичной диагностики работы форсунок без снятия их с силового агрегата, используется специализированный прибор – максиметр. Конструкция данного вида оборудования повторяет устройство самой форсунки. Прибор снабжен микрометрическим регулятором со шкалой, цена деления которой составляет 5 Мпа, что позволяет настроить момент начала подъема иглы распылителя на показателях до 50 Мпа. Для проведения проверки форсунка подключается через максиметр к штуцеру нагнетательной секции насоса. При помощи микрометрической головки производится регулировка требуемого давления момента подъема иглы форсунки. После этого ослабляется затяжка всех других гаек топливопроводов и при помощи стартера проворачивается коленвал. В том случае, если впрыск топлива через диагностируемую форсунку и максиметр производится одновременно, то ее настройка признается соответствующей техническим требованиям. Если топливо поступает через распылитель, но не попадает в максиметр, или наоборот, это означает, что давление момента подъема ниже или выше требуемого показателя. Для регулировки необходимого давления в форсунках двигателя производится изменение степени затяжки пружины при помощи винта настроек.

Альтернативный метод

В этом случае в качестве эталона применяется предварительно отрегулированная форсунка, использующаяся по принципу максиметра. Требующий настройки распылитель присоединяется к топливной магистрали через промежуточный тройник, к свободному отводу которого подключают эталонный образец параллельно с диагностируемым элементом. После этого производится ослабление затяжек гаек на оставшихся штуцерах, что дает возможность прервать подачу горючего к остальным форсункам, а также активируется декомпрессионный механизм и открывается «полный газ». После подачи топлива оба распылителя должны производить синхронный впрыск смеси. При выявлении расхождений в их работе производится регулировка давления пружины на настраиваемой форсунке, для чего с нее снимается колпак и ослабляется контргайка. После этого обороты тарировочного винта могут быть изменены. По завершению настройки производится очередное сравнение с работой эталонного образца.

Данный метод характеризуется большей трудоемкостью в сравнении с использованием максиметра.

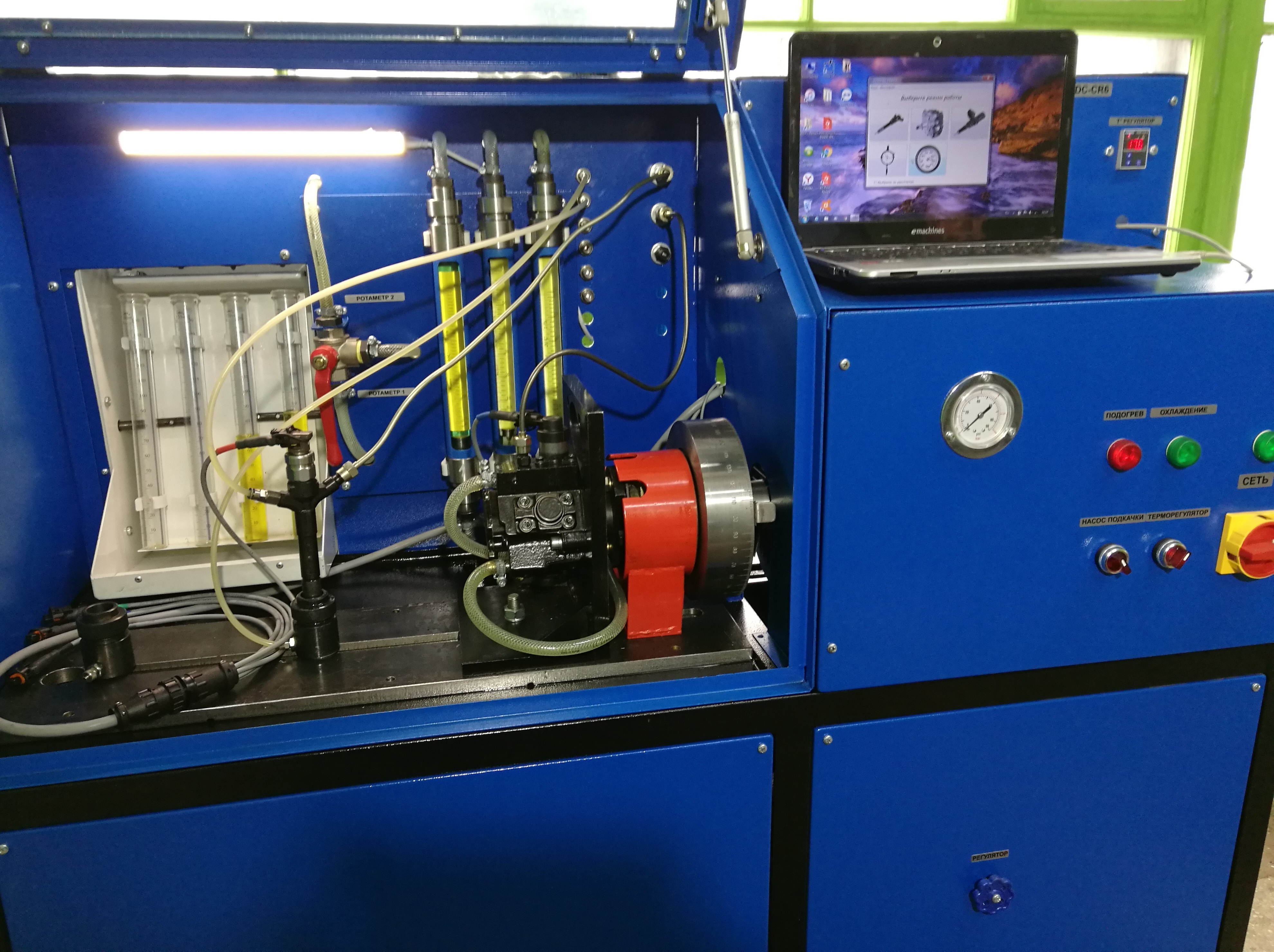

Комплексная проверка форсунок на стенде

Диагностика и регулировка топливного оборудования дизельных двигателей (форсунок, ТНВД и др.) на специализированных стендах позволяет выявить малозаметные неполадки и добиться оптимального режима работы всех узлов и агрегатов. При помощи специализированной аппаратуры проверяется герметичность распылителей, уровень давления момента подъема игл, качество образования факела и угол конуса подаваемой струи горючего. Основными испытательными устройствами для регулировки дизельных форсунок являются приборы, тестирующие их техническое состояние и проверку гидравлической плотности плунжерной пары насоса.

Конструкция диагностического блока представляет собой плунжерный насос с ручным приводом, предназначенный для подачи горючего под контролируемым давлением, отслеживание которого производится при помощи встроенного манометра. Это позволяет фиксировать момент и степень падения давления.

Качество образующегося факела при подаче смеси отслеживается визуально по четкости начала и завершения фазы впрыска, а также – по характеру выхода струй топлива из отверстий распылителя. Корректно работающая форсунка подает порцию смеси кучно и резко, с характерным сопутствующим звуком. Для наглядности проверки перед соплом размещается лист бумаги, на котором после впрыска остаются следы или прорывы от струй смеси, количество которых должно соответствовать числу отверстий в распылителе.

Устройство для контроля гидравлической плотности функционирует по принципу передачи дозированной нагрузки на плунжер нагнетательной секции, под действием которой тот входит в гильзу. Скорость движения плунжера фиксируется при помощи секундомера и позволяет оценить степень изношенности всей плунжерной пары, а соответственно – и ее гидравлическую плотность.

Перед началом испытаний проверяется собственная герметичность прибора. Для этого на штуцер для подключения форсунки надевается заглушка, после чего открывается запорный кран и при помощи насоса создается давление порядка 30 Мпа. При помощи секундомера отслеживается скорость падения давления, которая должна находиться в пределах 0,5 Мпа/мин.

Герметичность

Для стендовой диагностики герметичности в форсунке с помощью насоса медленно поднимается давление до 30 Мпа при завернутом винте регулировок. После достижения данного показателя производится проверка непроницаемости по запорному конусу и направляющей игле. Помимо этого отслеживаются возможные подтекания из отверстий сопла, а также в зоне стыка распылителя и корпуса форсунки. Внезапное быстрое падения давления до 23 Мпа и ниже указывает на нарушения герметичности контура. Допустимый временной показатель снижения составляет 17 сек — 45 сек при температуре 20 °С и кинематической вязкости горючего от 3,5 сСт до 6 сСт.

Еще одним вариантом является поднятие давления до порогового уровня с моментом начала впрыска (на 0, 5 Мпа-1,5 Мпа меньше точки начала) и удержание его в течение 5 – 10 сек на заданном уровне. При этом на конце иглы не должно образовываться капель просочившегося топлива. В определенных ситуациях допускается незначительное увлажнение кончика распылителя.

Давление момента впрыска

Для определения давления начала подъема производится несколько первичных впрысков для удаления возможного воздуха из системы, после чего медленными нажатиями на рычаг насоса в форсунку нагнетается горючее. Фактический порог давления определяется по максимальному отклонению стрелки манометра в момент начала подачи порции топлива.

При несовпадении действительного давления в дизеле техническим нормам более чем на 0,5 Мпа производится регулировка степени затяжки пружин форсунки. В том случае, если текущий показатель превышает эталонное значение, винт откручивается, а в обратной ситуации – затягивается. Еще одним вариантом настройки является изменение толщины прокладки в соответствии с конструкцией распылителя. После окончания регулировок рекомендуется сделать несколько контрольных впрысков для проверки стабильности работы оборудования. Разность значений моментов начала подъема иглы при этом также не должна превышать 0,5 Мпа.

Качество распыления топлива

Проверка качества образования факела выполняется на отрегулированной форсунке, для чего перекрывается кран, и порция топлива подкачивается при помощи рычага. После заполнения производятся контрольные впрыски. Удовлетворительным результатом является образование факелов смеси туманообразной консистенции, которые равномерно распределяются по поперечному сечению конуса сопла без явных сгущений, капель или струй. При этом начало и конец фазы впрыска должны иметь четкие рамки без последующих подтеканий горючего из распылителя и сопровождаться характерным звенящим звуком отсечки. В качестве варианта дополнительной проверки используется медленное нагнетание горючего насосом стенда. При этом оно должно впрыскиваться малыми порциями при ясно слышимом дробном постукивании.

Для определения угла конуса перед соплом устанавливается фильтровальная бумага, по отпечаткам струй на которой производится расчет.

В том случае, если регулировка форсунки на стенде не позволила обеспечить заданные показатели качества распыления смеси, давления момента подачи, герметичности и т.д. данный узел оценивается как неисправный и поднимается вопрос о возможности его ремонта.

Износ топливного оборудования, или его частичный выход из строя является не критичной, но весьма серьезной проблемой, так как перебои в подаче смеси со временем становятся причиной поломок других узлов силового агрегата. Несмотря на то, что при засорившихся или неотрегулированных форсунках сохраняется возможность эксплуатации транспортного средства, все производители рекомендуют как можно быстрее произвести ремонт, что позволит сохранить работоспособность двигателя и избежать последующих финансовых расходов. Таким образом, при первых признаках нестабильной подачи топлива необходимо обратиться в сервисный центр.

Компания «Росс-Дизель» располагает диагностическими стендами и специализированным оборудованием для проверки и настройки топливной аппаратуры дизельных двигателей различных типов.

Установка топливного насоса на дизельный двигатель Д-240

ТНВД в системе питания дизеля. Нарушения в работе прибора, их внешние проявления. Как можно отремонтировать насос своими силами, последовательность действий. Советы для прибегающих к помощи специализированных сервисов.

У любого дизельного двигателя рано или поздно может потребоваться ремонт топливного насоса высокого давления. Как человеческое сердце с годами начинает «барахлить», так и этот аппарат подвержен возрастным изменениям. Наряду с естественным износом деталей, сказывается и заправка некачественным топливом. Дизельные агрегаты в этом плане более чувствительны, чем бензиновые моторы.

Предлагаемая статья поможет владельцам дизельных авто при возникновении проблем с топливным насосом. В ней также приводятся советы: как отремонтировать этот узел своими руками.

Устройство прибора

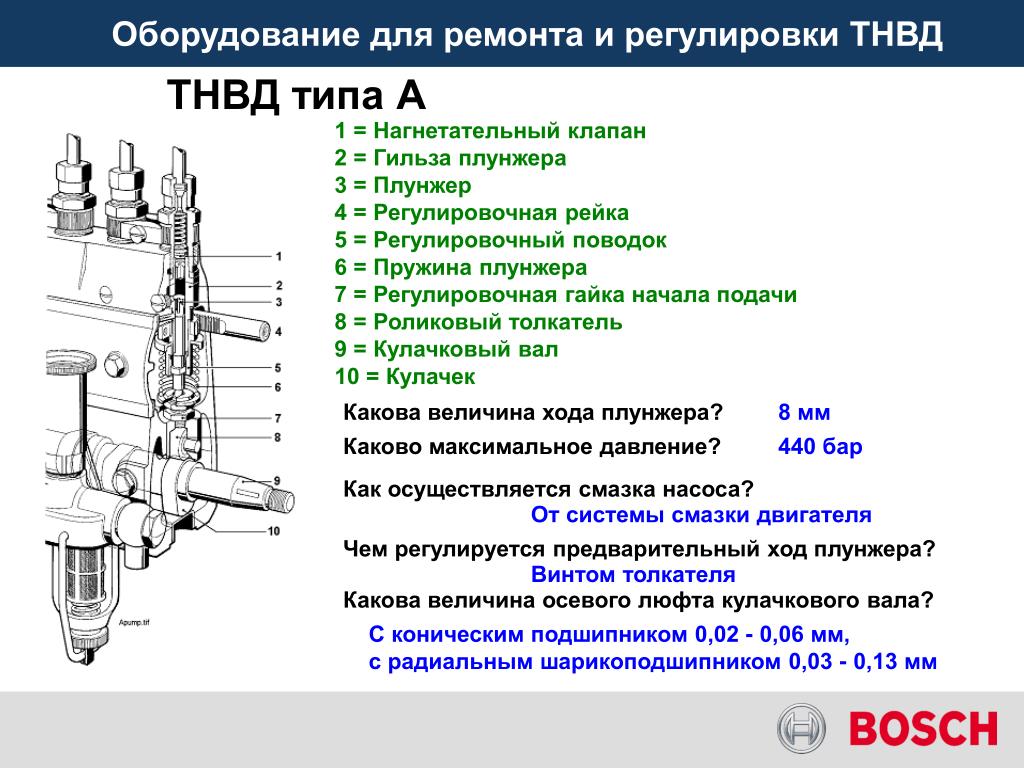

Топливный насос высокого давления (ТНВД) представляет собой самостоятельный узел системы питания двигателей внутреннего сгорания (ДВС), в первую очередь — дизельных. Хотя это устройство применяется и на бензиновых моторах с инжекторным впрыском, впервые оно было использовано именно на дизеле.

Главная функция его состоит в создании разницы давлений между напорной магистралью и камерой сжатия, чтобы обеспечить надежный впрыск горючего в полость цилиндра. Но этого мало.

Насос задает также последовательность подачи топлива к рабочим форсункам, то есть выполняет распределительную функцию. Помимо этого, он регулирует объем подачи в зависимости от режима движения (частоты вращения коленвала) и от некоторых других факторов: температура двигателя, включение и выключение кондиционера.

Наконец, подобно тому, как в карбюраторных моторах регулируется угол опережения зажигания, на дизельном двигателе ТНВД автоматически корректирует опережение момента впрыска.

Существуют насосы трех основных типов: рядные, с распределенным впрыском и магистральные. Устройство их рассматривается в отдельной статье. Здесь же стоит упомянуть лишь, что рядные насосы использовались до недавнего времени на грузовых дизельных автомобилях, тракторах и специализированной дорожно-транспортной технике.

Распределительные аппараты устанавливают на все легковые дизельные авто и на некоторые грузовые. Магистральные применяются в современных топливных системах Common Rail. Такие насосы лишены функции распределения топлива, эту задачу выполняет электронный блок управления двигателем (ЭБУ), который согласно программе командует рабочими форсунками.

Регулировка ТНВД на двигателе

ТНВД синхронизируется с двигателем с помощью установочных меток для начала впрыска (закрывания канала). Эти метки находятся на двигателе и на ТНВД.

Обычно такт сжатия двигателя используется в качестве основы (точки отсчета для регулировок момента впрыска, хотя для конкретной модели двигателя могут использоваться и другие возможности). В связи с этим важно, чтобы учитывались инструкции завода-изготовителя. В большинстве случаев установочная метка для закрывания канала находится на маховике двигателя, на шкиве клинового ремня или на гасителе колебаний. Имеется несколько возможностей для регулировки ТНВД и установки правильного значения начала впрыска (закрывания канала).

1. ТНВД поставляется с завода в таком виде, когда его кулачковый вал заблокирован в заданном положении. После у становки ТНВД на двигатель и укрепления его болтами, когда коленчатый вал находится в соответствующем положении, кулачковый вал ТНВД отпускается. Этот хорошо проверенный метод недорог и приобретает все большую и большую популярность.
2. ТНВД снабжается индикатором закрывания канала на конце регулятора, который должен быть совмещен с установочными метками, когда ТНВД устанавливается на двигатель.
3. На устройстве (муфте) опережения момента впрыска имеется метка закрывания отверстия, которая должна быть совмещена с меткой на корпусе ТНВД. Этот метод является не таким точным, как два описанных раньше.
4. После того, как ТНВД установлен на двигателе, используется метод перетока высокого давления на одном из выходных отверстий насоса, чтобы определить точку (момент) закрывания канала (т.е. когда плунжер перекрывает выходной топливный канал). Этот «мокрый» метод также активно заменяется методом 1 и 2, описанным раньше.

Внешние проявления топливной недостаточности

Какие могут быть признаки неисправности топливного насоса? Как было сказано в начале статьи, основными причинами потери работоспособности ТНВД являются износ трущихся поверхностей и низкое качество топлива. Здесь можно уточнить, что под низким качеством солярки следует подразумевать и попадание в топливо воды. Ниже перечисляются внешние симптомы неблагополучной работы топливного насоса:

• Затруднен пуск двигателя — скорее всего, наступил износ плунжерной пары (или пар), и насос не развивает нужного давления. Проверяется простым способом. Нужно положить на ТНВД тряпку, полить ее холодной водой и выждать несколько минут. После чего повторить попытку. Если двигатель заведется, значит, причина действительно в износе. При охлаждении происходит уменьшение зазоров в сопряжении и повышается вязкость топлива, в результате чего насос обеспечивает необходимое давление.
• Потеря мощности. Из-за увеличившихся зазоров снижается давление впрыска, ухудшается работа всережимного регулятора оборотов.
• Перегрев двигателя. Причинами могут быть неправильная работа автомата опережения впрыска. В этом случае нельзя откладывать ремонт ТНВД «на потом».
• Растущий «аппетит» силового агрегата. Вызывается утечками топлива, износом плунжерных сопряжений, неправильным углом опережения впрыска.
• Жесткая работа мотора, которая может быть следствием чересчур раннего момента впрыска и неравномерностью подачи солярки в разные цилиндры. Правда последнее на распределительных ТНВД практически невозможно, так что, скорее всего, дело в форсунках.
• Черный выхлоп из выпускной трубы. Причина может быть в слишком позднем угле впрыска горючего.

Признаки неисправности ТНВД

Топливный насос требует регулярного обслуживания, качественного топлива и смазочного материала. Замена ТНВД дизельного двигателя процедура довольно дорогостоящая, поэтому не стоит ждать поломки. Типичные признаки неисправности:

• Увеличился расход топлива;
• Проблемы с запуском мотора или нестабильная работа на малых оборотах;
• Перегрев двигателя;
• Шумы при работе;
• Утечка горючего;
• Большое количество и не свойственный цвет выхлопа.

Признаки неисправности схожи с «симптомами», которые возникают при поломках других частей мотора, например, системы охлаждения. Для дальнейших работ необходимо установить точную причину неисправности.

Если есть уверенность в своих силах

При наличии перечисленных выше признаков необходимо подумать о ремонте топливного нагнетателя. Ниже рассматривается, как устранить некоторые неисправности аксиального ТНВД распределительного типа своими руками.

Следует оговориться, что прежде чем браться за эту работу, следует изучить устройство ремонтируемого агрегата, выяснить — какие могут понадобиться инструменты, потому что в некоторых случаях не обойтись без специальной оснастки, съемника, например.

Также следует приготовить фотоаппарат, чтобы фиксировать каждый этап разборки. В противном случае можно забыть — где находились те или иные детали. Для разборки необходимо приготовить подходящий стол и покрыть его чистой тканью или хотя бы листом белой бумаги. На полу не должно быть мусора, иначе случайно упавшую деталь можно и не найти.

Итак, что может самостоятельно сделать автолюбитель, не имеющий специальной квалификации?

1. устранить утечку топлива из корпуса насоса;
2. проверить исправность электромагнитного клапана;
3. проверить плунжерный механизм подачи горючего;
4. проверить автоматический регулятор частоты вращения;
5. очистить фильтрующие сетки;
6. проверить давление, развиваемое прибором;
7. отрегулировать автомат опережения впрыска.

Дизельные двигатели грузовых автомобилей и тракторов. Запасные части, регулировки и ремонт.

________________________________________________________________

___________________________________________________________________________

ТНВД дизельного двигателя Д-245 — устройство и регулировки

На двигателе Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок устанавливаются ТНВД-773. Топливный насос высокого давления представляет собой блочную конструкцию, состоящую из четырех насосных секций в одном корпусе, имеющую кулачковый привод плунжеров и золотниковое дозирование цикловой подачи топлива. ТНВД-773 предназначен для подачи в камеры сгорания цилиндров дизеля в определенные моменты времени дозированных порций топлива под высоким давлением. Привод кулачкового вала топливного насоса осуществляется от коленчатого вала дизеля через шестерни распределения.

Взаимное положение шестерни привода топливного насоса и полумуфты привода фиксируется затяжкой гаек, устанавливаемых на шпильки полумуфты. Значение момента затяжки гаек 35…50 Нм. Топливный насос высокого давления Д-245 объединен в один агрегат с всережимным регулятором и топливоподкачивающим насосом поршневого типа.

Регулятор имеет корректор подачи топлива, автоматический обогатитель топливоподачи (на пусковых оборотах) и пневматический ограничитель дымления (корректор по наддуву). Подкачивающий насос установлен на корпусе ТНВД Д-245 и приводится эксцентриком кулачкового вала. Рабочие детали насоса смазываются проточным маслом, поступающим из системы смазки дизеля. Слив масла из корпуса насоса осуществляется в картер дизеля. Вновь установленный на дизель насос необходимо заполнить маслом в количестве 200…250 см3. Заливку масла производить через отверстие слива масла поз.30 (Рис.1).

Рис.1 – Топливный насос ТНВД 773 дизеля Д-245 1 — секция топливного насоса; 2 — табличка; 3 – фланец; 4 – шпонка; 5 – полумуфта привода; 6 – гайка крепления полумуфты; 7 – кулачковый вал; 8 – корпус топливного насоса; 9 – топливоподкачивающий насос; 10 – поддерживающий кронштейн; 11 – болт регулировки пусковой подачи; 12 – рычаг останова; 13 – корпус регулятора; 14 – крышка регулятора; 15 – крышка смотрового люка; 16 – болт регулировки минимальной частоты вращения; 17 – болт регулировки максимальной частоты вращения; 18 – гайка крепления секций топливного насоса; 19 – перепускной клапан; 20 – штуцер подвода топлива; 21– маслопровод; 22 – штуцер отвода топлива от подкачивающего насоса к фильтру тонкой очистки топлива; 23 – болт крепления штуцера подвода топлива к подкачивающему насосу; 24 – корректор по наддуву; 25 – болт штуцера подвода воздуха; 26 – рычаг управления; 27 – пробка винта регулировки номинальной подачи топлива; 28 – пробка спуска воздуха; 29 – электромагнит останова ; 30 – отверстие слива масла. Обслуживание топливного насоса высокого давления ТНВД дизелей Д-245 В процессе эксплуатации топливного насоса высокого давления 773 при износе основных деталей нарушаются его регулировочные параметры. Смазка ТНВД Д-245 централизованная от системы смазки дизеля через специальный маслопровод. Необходимый уровень масла в картере насоса устанавливается автоматически.

Для снижения износов прецизионных деталей не допускается работа ТНВД без фильтрующего элемента или с засоренным фильтром тонкой очистки топлива. Также не допускается работа с топливом, имеющим повышенное содержание воды. При необходимости, а также через каждые 120 тыс. км пробега необходимо снять насос и проверить его на стенде на соответствие регулировочным параметрам, а также установочный угол опережения впрыска топлива на дизеле. При необходимости, произведите соответствующие регулировки. Регулировка и контроль ТНВД 773 для установочного угла опережения впрыска топлива на двигателе Д-245 При затрудненном пуске дизеля, дымном выпуске, а также при замене, установке топливного насоса после проверки на стенде через каждые 120 тыс. км пробега или ремонте дизеляобязательно проверьте установочный угол опережения впрыска топлива на дизеле.

Установочный угол опережения впрыска топлива, градусов поворота коленчатого вала для топливного насоса высокого давления ТНВД 773.1111005-20.05 — 2,5±0,5 Проверку установочного угла опережения впрыска топлива для ТНВД 773 двигателя Д-245 производите в следующей последовательности:

— установите поршень первого цилиндра на такте сжатия за 40-50 до ВМТ;

— установите рычаг управления регулятором в положение, соответствующее максимальной подаче топлива;

— отсоедините трубку высокого давления от штуцера первой секции ТНВД и вместо неё подсоедините контрольное приспособление, представляющее собой отрезок трубки высокого давления длиной 100…120 мм с нажимной гайкой на одном конце и вторым концом, отогнутым в сторону на 150…170° в соответствии с рисунком 24;

— заполните топливный насос топливом, удалите воздух из системы низкого давления и создайте избыточное давление насосом ручной прокачки до появления сплошной струи топлива из трубки контрольного приспособления;

— медленно вращая коленчатый вал дизеля Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок по часовой стрелке и поддерживая избыточное давление в головке насоса (прокачивающим насосом), следите за истечением топлива из контрольного приспособления.

— В момент прекращения истечения топлива (допускается каплепадение до 1 капли за 10 секунд) вращение коленчатого вала прекратить;

— выверните в соответствии с рисунком 2 фиксатор из резьбового отверстия заднего листа и вставьте его обратной стороной в то же отверстие до упора в маховик, при этом фиксатор должен совпадать с отверстием в маховике (это значит, что поршень первого цилиндра установлен в положение, соответствующее установочному углу опережения впрыска топлива. Рис.2 — Установка фиксатора в отверстие заднего листа и маховика дизеля Д-245 При несовпадении фиксатора с отверстием в маховике произведите регулировку ТНВД 773, для чего проделайте следующее:

— снимите в соответствии с рисунком 3 крышку люка;

— совместите фиксатор с отверстием в маховике, поворачивая в ту или другую сторону коленчатый вал;

— отпустите на 1…1,5 оборота гайки крепления шестерни привода топливного насоса;

— при помощи ключа поверните за гайку валик топливного насоса против часовой стрелки до упора шпилек в край паза шестерни привода топливного насоса;

— создайте избыточное давление в головке топливного насоса до появления сплошной струи топлива из трубки контрольного приспособления;

— поворачивая вал насоса по часовой стрелке и поддерживая избыточное давление, следите за истечением топлива из контрольного приспособления;

— в момент прекращения истечения топлива прекратите вращение вала и зафиксируйте его, зажав гайки крепления полумуфты привода к шестерне привода. Произведите повторную проверку момента начала подачи топлива. Отсоедините контрольное приспособление и установите на место трубку высокого давления и крышку люка. Заверните в отверстие заднего листа фиксатор.

Рис.3 — Привод топливного насоса ТНВД двигателя Д-245 1 – крышка люка; 2 – гайка; 3 – шпилька; 4 – гайка специальная; 5 – полумуфта привода; 6 – шестерня привода топливного насоса Проверка форсунок дизеля Д-245 на давление начала впрыска и качество распыла топлива Рис.4 – Форсунка двигателя Д-245 1 – корпус форсунки; 2 – шайба регулировочная; 3 – пружина; 4 – штанга форсунки; 5 – проставка; 5 – гайка распылителя; 7 – распылитель; 8 – кольцо уплотнительное. Проверку форсунок производите через каждые 120 тыс. км пробега. Снимите форсунки с дизеля и проверьте их на стенде. Форсунка топливного насоса ТНВД 773 считается исправной, если она распыливает топливо в виде тумана из всех пяти отверстий распылителя, без отдельно вылетающих капель, сплошных струй и сгущений.

Начало и конец впрыска должны быть четкими, появление капель на носке распылителя не допускается. Качество распыла проверяйте при частоте 60-80 впрысков в минуту. При необходимости отрегулируйте форсунки изменением общей толщины регулировочных шайб 2 (Рис.4): увеличение общей толщины регулировочных шайб (увеличение сжатия пружины) повышает давление, уменьшение – понижает. Изменение толщины шайб на 0,1мм приводит к изменению давления начала подъема иглы форсунки на 1,3… 1,5 МПа.

Значения давления начала впрыскивания для форсунок: 455.1112010-50 – 24,5 МПа; 172.1112010-11.01 – 25,0…26,2 МПа. Установите форсунки на дизель. Болты скобы крепления форсунок затягивайте равномерно в 2-3 приема. Окончательный момент затяжки 20…25 Нм.

Разборка и устранение утечек

Ниже описывается последовательность действий при самостоятельном ремонте ТНВД. На работающем двигателе отсоединяют тягу, соединяющую педаль газа с рычагом, регулирующим подачу топлива. После чего вручную покачивают рычаг в радиальном направлении, стараясь растянуть возвратную пружину.

Если через кольцевую щель не наблюдается просачивания солярки, значит, уплотнение не изношено. В противном случае требуется восстановительный ремонт сопряжения.

Пока насос еще не снят с двигателя, убеждаются в исправности электромагнитного клапана отключения подачи топлива. Если двигатель пускается и глушится при повороте ключа — клапан исправен. Как поступать в ситуации, когда этот компонент отказывает во время движения, будет рассказано несколько ниже.

Теперь же остается переходить к разборке насоса. Перед тем как отсоединять от агрегата топливные магистрали и электроподводку, необходимо протереть его корпус и соединения смоченной в солярке ветошью, после чего вытереть насухо, чтобы исключить попадание грязи в топливную систему. Снятый насос еще раз промыть, после чего снять крышку и слить с него топливо.

В первую очередь нужно разобрать привод регулировки подачи горючего и произвести ревизию уплотнений, а также оценить степень износа сопряженных деталей. Уплотнительные кольца обязательно меняют. Для этой цели необходимо купить ремкомплект для ремонтируемого прибора.

Что касается изношенных деталей, есть два способа отреставрировать их: восстановить изношенную ось с помощью хромирования, или выточить и поставить в корпус ремонтную бронзовую втулку. Корпус перед этим придется расточить.

Ремонт плунжерного механизма

Далее следует перейти к разборке и ревизии плунжерного нагнетателя. Отсоединяют от корпуса распределительную головку насоса, после чего кладут его шкивом вниз, чтобы не высыпались внутренности. Перед тем как вынуть кулачки, приводную шестеренку и муфту центробежного регулятора, нужно проверить, не заедают ли эти детали при движении, а затем, аккуратно поддерживая их пальцами, извлечь из корпуса.

Ролики, шайбы, оси кулачковой муфты целесообразно пометить маркером, потому что все сопряженные поверхности уже притерлись друг к другу, и будет лучше, если они так и останутся после сборки. После разборки нужно внимательно осмотреть детали на предмет обнаружения сколов или выработки. Сильно изношенные элементы следует заменить новыми.

Степень износа плунжерной пары оценить можно только приблизительно. Работоспособность прецизионного сопряжения проверяется после сборки насоса путем измерения его рабочего давления. Наконец, нужно продуть сжатым воздухом все фильтрующие элементы (сетки), после чего можно собирать насос в обратной последовательности.

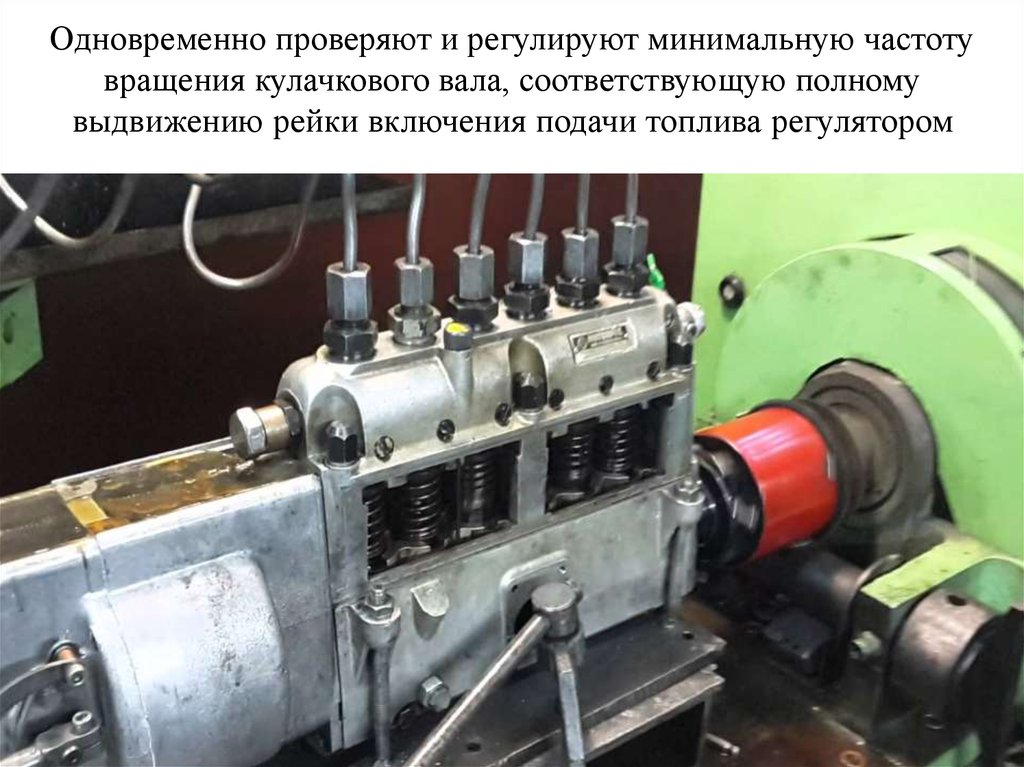

Сборка и регулировка оборотов

Когда агрегат будет собран, нужно залить его соляркой, проворачивая вручную приводной валик, после чего можно устанавливать на место и подсоединять топливопроводы, шланги и электропроводку системы управления.

После того как мотор будет заведен, следует убедиться в правильности работы автомата опережения впрыска горючего, в зависимости от давления в полости низконапорного лопастного насоса. На этом блоке имеется свой регулятор холостых оборотов. При необходимости регулируют этот параметр, завинчивая или вывинчивая регулировочный винт.

Перед выполнением этой процедуры рекомендуется запомнить положение винта, сосчитав количество выступающих из контргайки витков резьбы, чтобы, в крайнем случае, вернуться к исходной настройке. В мануале на двигатель указывается требуемое количество оборотов на холостом ходу двигателя. Обычно они понижаются с 1100 оборотов после запуска до 750 — после прогрева дизеля с механической коробкой, и до 850 — на двигателе с автоматом.

Проверка (регулировка) топливного насоса

Прежде, чем осуществить проверку, необходимо убедиться в плотности запирающего конуса клапана нагнетания и в достаточном давлении насосной секции, находящейся в верхней полости.

Вращая коленчатый вал, нужно сдвигать регулятор до тех пор, пока стрелка на манометре не остановится на цифре 15 МПа. Двигатель после этого останавливают и отключают подачу горючего регуляторным рычагом. При падении давления на манометре менее, чем за 10 секунд, клапан соответствует исправности и дальнейшему использованию.

Чтобы отрегулировать точный угол начала поступления горючего вам потребуется вкручивать/выкручивать специальный регулировочный болт. При откручивании болта угол будет увеличиваться, а при обратном вкручивании, соответственно, уменьшаться. Обратите внимание, что один виток (оборот) вкручивания/раскручивания регулирует скорость оборотов двигателя приблизительно на 30-50 оборотов. При раскрутке болта производительность и пропускная способность насоса пропорционально уменьшается, а при закрутке, наоборот, увеличивается.

Теоретические рекомендации

Вы можете логически вычислить, что при увеличении подачи горючего в мотор увеличивается и его крутящий момент, который, естественно, повышает номинальную мощность двигателя Д-240. К тому же, до пределов своих возможностей повышается и скоростной режим работы.

Замена масла в насосе УТН — 5 необходима только после разборки и ремонта, а в повседневной эксплуатации трактора не нужна. Заливка дизельного масла должна производиться через картер ТНВД в объёме 150-200 мл.

Читайте дополнительно: трактора МТЗ все модели

Проверка давления

В заключение проверяют давление в напорной магистрали, что является косвенной проверкой состояния плунжерной пары. Для этой цели понадобится манометр, рассчитанный на давление до 350 бар, соединительный шланг для подключения к насосу и переходник, включающий в себя стравливающий клапан.

В качестве измерительного прибора подойдет манометр ТАД-01А или более старый — КИ-4802. Если переходника в продаже не найдется, придется изготовить его самостоятельно.

Конечно, необходимо принимать во внимание размеры присоединительной резьбы, и куда планируется вворачивать соединительный шланг. Для измерения прибор подключают к центральному отверстию распределительного блока или к одному из напорных штуцеров.

После присоединения манометра к ТНВД проворачивают вал насоса с помощью стартера и фиксируют показание стрелочного индикатора. Если прибор показывает больше 250 атмосфер — это нормально (при работающем двигателе давление будет выше).

Смазка ТНВД

ТНВД и регулятор лучше всего соединить с системой смазки двигателя, т.к. при этой форме смазки ТНВД остается необслуживаемым. Фильтрованное моторное масло подается к ТНВД и регулятору через нагнетательную магистраль и входной канал через отверстие роликового толкателя или с помощью специального клапана подачи масла. В случае ТНВД с основанием или рамой, возврат смазочного масла к двигателю осуществляется через возвратную магистраль (b).

В случае фланцевого крепления возврат смазочного масла может происходить через подшипник кулачкового вала (а) или через специальные каналы. Перед первым включением ТНВД и регулятора, они должны быть заполнены тем же самым маслом, что и двигатель. В случае ТНВД без прямого соединения с масляной системой двигателя, масло вливается внутрь через крышку после снятия колпачка для удаления воздуха или фильтра. Уровень масла в насосе проверяется путем снятия винта уровня масла на регуляторе в интервалы времени, предписанные заводом-изготовителем двигателя для замены в нем масла. Избыточное масло (увеличение количества за счет утечки масла из системы смазки) нужно слить, а если масла не хватает, то долить свежего масла. Когда ТНВД снимается или когда двигатель подвергается серьезному ремонту, то смазочное масло нужно заменить. Для проверки уровня масла, ТНВД и регуляторы с отдельной подачей масла, снабжены своим собственным щупом.

Аварийный ремонт электромагнитного клапана

Как было обещано выше, несколько слов о том, что делать, если откажет в пути электромагнитный клапан отключения топлива. В этом случае двигатель внезапно остановится. Правда, причин этому может быть несколько. Чтобы отбросить версию неисправности электроклапана, его необходимо исключить из работы, поскольку в нормальном режиме он всегда открыт.

Для этого нужно снять питающий провод, изолировать его от массы, после чего вывернуть клапан, удалить из него наконечник с пружиной и поставить устройство обратно. Если двигатель все равно не заведется, причина, очевидно, — в чем-то другом. Если же мотор запустится, нужно искать неисправность в клапане.

Чтобы делать это не в дороге, нужно сначала добраться до дома. Правда глушить двигатель потом придется грубо, но просто: поставить машину на ручник, включить повышенную передачу и отпустить педаль сцепления.

А затем уже приступать к ремонту. Сначала следует проверить, — не сгорела ли обмотка электромагнита. Для этого соединяют клапан с плюсом аккумулятора с помощью отрезка исправного провода, после чего пытаются завести двигатель. Если он заводится, значит, сгорела обмотка. В противном случае ищут место утечки напряжения с подводящего провода.

Обращение к специалистам

Тем же, кто не имеет желания или возможности делать ремонт ТНВД самостоятельно, следует обратиться на специализированную станцию ремонта топливной аппаратуры. Хотя существуют и дилерские центры, выполняющие обслуживание и ремонт автомобилей определенной марки, топливной аппаратурой они, как правило, не занимаются, поскольку для этого требуется дорогостоящее диагностическое оборудование.

Основным стендом для диагностики и регулировки ТНВД является Bosch EPS-815. На нем проверяются различные параметры, заданные для данного насоса производителем. Например: пусковая подача горючего, объемная подача на различных режимах, давление на выходе и некоторые другие.

При выборе сервиса следует учитывать его надежность. Для этого нужно предварительно приехать на собеседование, где поинтересоваться мнением обслуживаемых клиентов. В таких случаях обращают внимание на историю выбранного сервиса. Как правило, недобросовестные фирмы существуют в сфере услуг не более одного года.

Слабым звеном ТНВД дизельных двигателей является чувствительность их к попаданию в топливную систему воды. Особенно подвержены этому легковые иномарки, для которых вода является главным врагом. Для уменьшения этой опасности зимой нужно поддерживать максимально возможный уровень топлива в баке, чтобы свести к минимуму образование конденсата.

Цена ремонта ТНВД в Москве

Если вам требуется профессиональная диагностика или ремонт ТНВД Bosch или других марок в Москве, специалисты ООО «БелАвтоДизель» рады предложить вам свою помощь. Мы предлагаем:

1. Услуги опытных высококвалифицированных мастеров. Наша команда – профессиональные механики с профильным образованием, имеющие сертификаты на проведение текущего и капитального ремонта топливных насосов высокого давления и форсунок.
2. Широкий выбор запчастей от проверенных производителей, включая оригиналы и аналоги. Наряду с солидным объемом складских запасов, мы организовали бесперебойные прямые поставки деталей от ведущих производителей нашей страны и европейских государств.
3. Гарантию на ремонтные работы сроком на один год или на 50 тысяч километров пробега (в приоритете условие, которое наступит раньше).
4. Бесплатную транспортировку элементов топливной арматуры в наш центр и обратно.
5. Демократичные цены и солидные скидки для постоянных заказчиков и крупных компаний.

Ремонт, регулировка топливных насосов (тнвд)



Автосервис предлагает ремонт топливного насоса высокого давления дизельного двигателя! Дополнительная информация и запись на осмотр – позвоните. Вы можете заказать ремонт грузовых тнвд и легковых автомобилей, можете записаться на бесплатную проверку машины, заполнив форму онлайн на сайте. Ремонт топливных насосов высокого давления дизелей от нашей компании – гарантия оптимальной функциональности и максимального КПД вашего автомобиля! Возможна комплектация запчастей. Ремонт тнвд в Воронеже – цена в нашем каталоге всегда адекватна качеству.







Сущность и целевое назначение

Топливный насос — это устройство распределительного типа, который подает топливо в каждый цилиндр двигателя через распределительный вал. При подаче топлива поршень перемещается вверх / вниз, а распределительный вал вращается, чтобы распределить топливо между цилиндрами индивидуально.

Регулировка тнвд дизельного двигателя включает широкий спектр мероприятий:

• Ремонт насоса тнвд при наличии неисправностей: ремонт клапана тнвд, ремонт регулятора тнвд, восстановление плунжерных пар тнвд и так далее.
• Процедура осуществляется после завершения сборки. Насос должен быть перенастроен с помощью специального тестера при замене основных деталей: узел плунжера, узел направляющей ролика, распределительный вал горючего и т. д.
• Проводится регулировка сопла в сборе и проверка пускового давления впрыска.
• Настройка впрыскивающей трубы.
• Устанавливается тнвд на платформе.
• Удаляется заглушка в отверстии для заливки масла в верхней части корпуса регулятора и заполняется насос — примерно 200 куб. см масла.
• Заполняется трубопровод для топливного масла и включается тестер насоса, чтобы продуть линию воздуха.
• Устанавливается давление масла на уровне 19,6-29,4 кПа (0,2-0,3 кгс / см2), темп. при 40 ± 2 °С (104 ± 3,6 градуса).

Дополнительно требуется настройка комплектующих частей дизельного двигателя:

• Регулировка нижнего зазора (время впрыска топлива).
• Проверка холостого хода максимальной скорости двигателя.
• Регулировка болта ограничения топлива.
• Настройка обратного угла и восстановление производительности.
• Иные манипуляции в зависимости от показаний после проведенной диагностики, в том числе техническое обслуживание.

Полный ремонт тнвд дизель сервис подразумевает не только замену неисправных деталей, но и поиск и устранение причины неисправности. Проблема может быть не обязательно в насосе, а, например, в двигателе или топливной системе. Если тнвд будет удален преждевременно, истинная причина никогда не будет известна. Перед удалением необходимо, по крайней мере, пройти основные контрольные точки, приведенные здесь.

Ремонт тнвд в воронеже на Дорожной предлагает проверить следующие основные контрольные точки:

• на наличие разрывов или утечек масла по всей топливной системе, от топливного бака до форсунки.
• время впрыска для всех цилиндров. Они правильно настроены? Они слишком быстрые или медленные?
• как работает сопло.
• доставку топлива. Ослабьте соединение топливопровода на впрыскивающем насосе.

В заключение производится ввод двигателя в эксплуатацию для проверки функциональности. Как видно, ремонт и обслуживание тнвд – сложная процедура. Рекомендуется обращаться к специалистам, чтобы провести ремонт тнвд common rail. Стоимость ремонта тнвд в нашем сервисе ниже, чем у большинства конкурентов. Ремонт тнвд дизельных двигателей – цена ниже, качество выше.

Дополнительно вы можете воспользоваться услугой ремонта и регулировки форсунок bosch , а также другими видами работ.

Звоните! Или закажите звонок, заполнив контактную форму ниже

Руководство по времени впрыска — что это такое и как его отрегулировать

Возможно, вы слышали о времени впрыска раньше, но что это такое и как оно соотносится с вашим судовым двигателем? Вам вообще нужно беспокоиться, если ваш мотор работает нормально?

Если вы хотите повысить мощность или ваш двигатель немного старше, чем вы хотели бы признать, регулировка момента впрыска может повлиять на всю систему. В этом руководстве мы обсудим, как работает этот процесс, преимущества внесения изменений и то, как вносить корректировки самостоятельно.

Время впрыска — что вам нужно знать

Внутренние компоненты судового двигателя сложны и зависят от точных движений для обеспечения эффективной и надежной мощности. Вы можете не понимать всего, что происходит в системе, но если у вас есть представление о том, как работает двигатель внутреннего сгорания, вы можете выполнить всестороннюю регулировку времени впрыска.

В двигателе внутреннего сгорания тепловая энергия переходит в механическую.Созданная мощность перемещает поршни двигателя, следовательно, перемещает коленчатый вал, а затем и сам морской блок. Тепловая энергия поступает от сгоревшей топливовоздушной смеси внутри цилиндра.

Головка цилиндра содержит клапаны системы, распределительные валы, возвратные пружины клапана, клапанные лопатки и форсунки. Блок двигателя, подключенный под цилиндром, содержит коленчатый вал, шатун и поршень. Поршень перемещается внутри цилиндра от нижней мертвой точки к верхней мертвой точке во время сгорания.

Есть несколько терминов, которые вам нужно знать, чтобы понять, как поршень движется внутри цилиндра, в том числе:

— Верхняя мертвая точка (ВМТ): Верхняя мертвая точка — это когда поршень находится в верхней части цилиндра, находясь дальше всего от коленчатого вала.

— Нижняя мертвая точка (НМТ): Нижняя мертвая точка — это когда поршень находится ближе всего к коленчатому валу в самой нижней точке цилиндра.

— Перед верхней мертвой точкой (BTDC): Перед верхней мертвой точкой — это точка прямо перед тем, как поршень достигнет самой высокой области цилиндра.

Процесс внутреннего сгорания

Процесс внутреннего сгорания — это то, что генерирует энергию для движения поршней, что приводит к цепочке событий, приводящих в движение двигатель.

В двигателе с впрыском топлива впускные клапаны выпускают воздух в цилиндр. Поршень движется вверх к ВМТ, сжимая воздух, и впускной и выпускной клапаны закрываются.

Дизельное топливо впрыскивается непосредственно перед тем, как поршень достигает вершины. Максимальное давление топливовоздушной смеси достигается при достижении поршнем ВМТ.Воздух под высоким давлением образует интенсивный температурный режим, в результате чего дизельное топливо самопроизвольно сгорает.

Расширенные газы заставляют поршень опускаться обратно до НМТ во время рабочего такта, каждый раз перемещая коленчатый вал. Затем газы выходят через выпускные клапаны в выхлопную трубу.

По мере того, как выхлоп выходит наружу, из впускных клапанов в цилиндр поступает больше воздуха, и процесс начинается заново.

Что такое время впрыска?

Время впрыска, также называемое временем разлива, — это момент, когда дизельное топливо поступает в цилиндр во время фазы сгорания.Когда вы регулируете время, вы можете изменить время впрыска топлива двигателем и, следовательно, изменить время сгорания.

ТНВД часто приводится в действие косвенно от коленчатого вала цепями, шестернями или зубчатым ремнем, который также приводит в движение распределительный вал. Время работы насоса определяет, когда он будет впрыскивать топливо в цилиндр, когда поршень достигнет точки BTDC.

Производитель порекомендует определенный момент впрыска в соответствии с маркой и моделью вашего судового двигателя.Они устанавливают подходящий момент при изготовлении двигателя, поэтому вы получаете максимально возможную мощность, не превышая установленных законом пределов выбросов.

Если вы хотите отрегулировать время впрыска на любом судовом дизельном двигателе, его возраст не имеет значения. Однако способ внесения изменений может отличаться в зависимости от того, старожил ли он или только что сошедший с производственной линии.

Почему вы можете изменить время впрыска

Основная цель системы впрыска топлива — подавать дизельное топливо в цилиндры двигателя, но то, как и когда подано топливо, может повлиять на производительность двигателя, уровень шума и выбросы.

Возможно ускорение или замедление хода двигателя. Увеличение времени работы двигателя приводит к тому, что процесс впрыска происходит раньше, чем установлено производителем.

Напротив, замедление — это когда вы вносите изменения, поэтому топливо высвобождается после рекомендованного времени. Хотя замедление менее распространено по сравнению с опережением, оно может устранить проблему с задержкой или дымом в судовом двигателе. Он также может помочь решить проблемы с производительностью и экономией топлива.

Причины для регулировки времени впрыска

Вы можете отрегулировать время впрыска, если ваш судовой двигатель отработал несколько дней или уже работал.Например, если вы установили новый ремень ГРМ или ТНВД, вам нужно будет отрегулировать систему, чтобы она соответствовала заводским стандартам. Или вы можете настроить его в соответствии со своими потребностями. Со временем синхронизация впрыскивающего насоса замедляется, что приводит к таким проблемам, как:

— Сложный пуск

— Температура горячего двигателя

— Низкая экономия топлива

— Дым при запуске и разгоне

Выполнение надлежащих настроек может вернуть систему к исходному уровню производительности или лучше.

Имейте в виду, что увеличение мощности вашего двигателя — не всегда правильный шаг. Иногда большая мощность может привести к чрезмерному дыму из выхлопной трубы и задержке наддува. Это также может увеличить мощность вибрации двигателя и вызвать больше выбросов, что может не соответствовать стандартам EPA.

Убедитесь, что вы смотрите на свой судовой двигатель в целом и на то, является ли это мудрым решением. Знайте, с чем может справиться ваше оборудование и что для этого требуется. Если вы не уверены, лучше всего обратиться к механику, который знает все тонкости настройки времени впрыска двигателя.

Преимущества регулировки систем синхронизации впрыска дизельного двигателя

Поскольку компонент привода ГРМ подает дизельное топливо под высоким давлением, детали и материалы могут выдерживать высокие нагрузки и нагрев. Благодаря высоким допускам система впрыска может хорошо работать, когда двигатель работает в течение длительного времени. Время впрыска дизельного топлива также имеет более глубокий контроль.

Если объединить все ее свойства, система газораспределения впрыска может составить около 30% общих затрат дизельного двигателя.

Если вы хотите улучшить синхронизацию впрыска в морских устройствах, вам нужно убедиться, что двигатель полностью использует процесс впрыска топлива. Удостоверьтесь, что нужное количество дизельного топлива в нужное время соответствует вашим требованиям к мощности. Вам необходимо контролировать время впрыска и дозировку. Несколько преимуществ усовершенствования регулировки угла опережения зажигания вашего двигателя включают:

— Повышенная мощность двигателя

— Более высокое пиковое давление в цилиндре

— Пониженная температура выхлопных газов

— Более высокие выбросы NOx

— Повышенная топливная экономичность

Хотя производители устанавливают время впрыска таким образом, чтобы уравновешивать выбросы и мощность, это не означает, что система судового двигателя настроена на максимальный потенциал.Вы можете увеличить синхронизацию двигателя, чтобы увеличить мощность машины, если вы хотите работать на более высоких скоростях или буксировать больший вес.

Если вы хотите отрегулировать впрыск после того, как происходит BTDC, вы можете воспользоваться другими преимуществами, такими как предотвращение преждевременного сгорания, уменьшение дыма и устранение задержки.

Как это повлияет на мой судовой двигатель?

Изменение момента впрыска морского двигателя влияет на многие компоненты.

Продвижение системы приведет к тому, что дизельное топливо будет впрыскиваться в цилиндр раньше, чем обычно, что также приведет к более быстрому возникновению фазы сгорания.Опережение времени показывает количество градусов до того, как поршень достигнет верхней мертвой точки и произойдет зажигание.

Впрыск дизельного топлива BTDC означает, что топливовоздушная смесь может полностью сгореть до того, как поршень достигнет вершины. Этот процесс создает максимальное давление в цилиндрах двигателя, позволяя выхлопным газам опускать поршень вниз с максимально возможной силой.

Если продвижение слишком далеко вперед, это может привести к тому, что смесь будет давить на поршни, когда они движутся вверх, заставляя их столкнуться друг с другом и повредить двигатель.Это также известно как детонация.

Изменения, которые происходят в вашей машине, зависят от типа судового двигателя и его возраста. Увеличение времени на дизельном топливе может повлиять на различные аспекты вашего двигателя, например:

— Долговечность двигателя

— Расход топлива

— Опережение зажигания

— Соотношение топлива и воздуха

— Мощность двигателя

— Задержка впрыска

Задержка впрыска — это интервал времени от момента начала впрыска до начала сгорания, то есть он напрямую связан с синхронизацией.Период приостановки включает в себя совпадающие физические и химические интервалы. Распад атомов, испарение и смешивание топлива с воздухом задерживают процесс, как и реакция горения. Когда вы увеличиваете время, это уменьшает задержку впрыска, но когда вы замедляете впрыск, он увеличивает интервал.

Установка идеального момента впрыска имеет решающее значение для поддержания и повышения производительности вашего двигателя. Дизельное топливо, которое попадает в цилиндр слишком рано или слишком поздно, может вызвать чрезмерную вибрацию или серьезное повреждение компонентов.

Как отрегулировать время впрыска

Способ регулировки момента впрыска топливного насоса также зависит от типа вашего судового двигателя и его возраста. Перед выполнением любых регулировок убедитесь, что трос холодного пуска вставлен, а ремень привода распределительного вала имеет надлежащее натяжение.

Вот некоторые из наиболее распространенных способов увеличения времени:

1. Запрограммируйте ECM

.

Модуль управления двигателем — это компьютер, который анализирует информацию, чтобы контролировать ходовые качества вашей лодки.Это почти как мозг морского двигателя.

Модуль управления двигателем легче настроить в новых двигателях по сравнению со старыми версиями. Если вы знаете, как программировать ECM, вы на шаг впереди. Но если нет, вы можете положиться на механика, который проберется к EMC и подключит Flash-инструмент, который перепрограммирует компьютерную систему. Для более старых компонентов есть другие части, которые вы можете изменить, чтобы изменить время.

2. Модифицировать топливный насос высокого давления

Один из наиболее простых способов изменить синхронизацию — отрегулировать топливный насос высокого давления.Все, что вам нужно сделать, это повернуть насос с помощью отвертки и торцевого ключа — стандартных инструментов, которые вы можете найти в своем гараже или ящике для инструментов. Вы должны убедиться, что вы точно измерили настройку времени с помощью таймера или щупа для считывания.

Любое небольшое движение насоса приведет к значительным изменениям времени. Избегайте радикальных корректировок и придерживайтесь незначительных изменений для правильных модификаций.

Если вы решили переделать ТНВД, вам необходимо:

1.С помощью торцевого ключа на болте переднего распределительного вала проверните двигатель вручную по часовой стрелке, пока первый цилиндр не окажется в ВМТ.

2. Впускной и выпускной клапаны должны быть закрыты, а отметка ВМТ должна быть совмещена.

3. Установите циферблатный индикатор, вынув заглушку таймера и убедившись, что он показывает предварительный натяг примерно 2,5 миллиметра.

4. Поверните коленчатый вал против часовой стрелки до остановки индикатора, затем обнулите шкалу.

5. Провернуть коленчатый вал по часовой стрелке до ВМТ.

6. Если показания прибора находятся в пределах значений, указанных производителем, вы можете выбрать ускорение или замедление отсчета времени или оставить его как есть.

7. Ослабьте ТНВД, чтобы дизельное топливо быстрее попало в цилиндры, и наоборот для замедления.

8. Установив его в нужное положение, затяните крепежные болты.

9. Проверните судовой двигатель на несколько оборотов и повторите процедуру, чтобы убедиться, что вы правильно отрегулировали.

10.Снимите индикатор.

11.Ут на пробке ГРМ.

12. Запустите двигатель, проверьте на герметичность.

Поскольку совершенствование системы газораспределения впрыска зависит от ваших конкретных запросов и ситуаций, часто лучше полагаться на экспертов по дизельным судовым двигателям. Они укажут вам в правильном направлении, насколько нужно изменить время, чтобы оно соответствовало вашей машине.

3. Заменить распредвал

Вы можете заменить оригинальный распределительный вал двигателя на вал с кулачками другого размера и формы.Это изменение позволяет вносить изменения при срабатывании клапанов и форсунок. Возможно, вам придется работать с опытным механиком или техником, потому что в этот процесс входит приличное количество математических расчетов.

4. Замените прокладки кулачка и опоры

Один из самых дешевых вариантов — приобрести новые прокладки кулачка и толкатели. Изменение любой из шестерен может привести к аналогичным настройкам, которые вы увидите при замене распределительного вала. Установка более толстых или более тонких прокладок повлияет на рабочие выступы кулачка и толкатели при их соприкосновении.Следовательно, компоненты могут влиять на активацию клапанного механизма.

Время впрыска можно проверить, измерив ход насоса форсунки в ВМТ с помощью индикатора часового типа.

Найдите все необходимое в одном месте

Обладая 28-летним опытом работы в отрасли, компания Diesel Pro Power усердно работает, чтобы вы были на переднем крае нашей деятельности. Мы перевозим все детали судовых двигателей и держим их на складе 24 часа в сутки, 7 дней в неделю для удобной доставки по всему миру.Наши специалисты предоставляют комплексные решения и стремятся упростить весь процесс покупки с помощью эргономичного веб-сайта, который работает быстро и легко.

Просмотрите наш перечень компонентов судовых двигателей или обратитесь к нашей интуитивно понятной команде обслуживания клиентов, позвонив нам по телефону 1-888-433-4735.

Функция впрыска дизельного топлива

Система впрыска топлива лежит в основе дизельного двигателя. Сжимая и впрыскивая топливо, система нагнетает его в воздух, который был сжат до высокого давления в камере сгорания.

В состав системы впрыска дизельного топлива входят:

• ТНВД — нагнетает топливо до высокого давления
• Трубка высокого давления — подает топливо на форсунку
• Форсунка — впрыскивает топливо в цилиндр
• подкачивающий насос — всасывает топливо из топливного бака
• фильтр топливный — фильтрует топливо

Некоторые типы топливных баков также имеют топливный отстойник на дне фильтра для отделения воды от топлива.

Функции системы

Система впрыска дизельного топлива выполняет четыре основные функции:

Подача топлива

Элементы насоса, такие как цилиндр и плунжер, встроены в корпус насоса высокого давления. Топливо сжимается до высокого давления, когда кулачок поднимает плунжер, а затем направляется к форсунке.

Регулировка количества топлива

В дизельных двигателях поступление воздуха практически постоянно, независимо от частоты вращения и нагрузки.Если количество впрыска изменяется в зависимости от частоты вращения двигателя и время впрыска остается постоянным, мощность и расход топлива изменяются. Поскольку мощность двигателя почти пропорциональна количеству впрыска, она регулируется педалью акселератора.

Регулировка момента впрыска

Задержка зажигания — это период времени между моментом впрыска, воспламенения и сгорания топлива и достижением максимального давления сгорания. Поскольку этот период времени практически постоянен, независимо от частоты вращения двигателя, для регулировки и изменения момента впрыска используется таймер, позволяющий достичь оптимального сгорания.

Топливо для распыления

Когда топливо нагнетается топливным насосом под давлением, а затем распыляется из форсунки, оно полностью смешивается с воздухом, улучшая тем самым воспламенение. Результат — полное сгорание.

Правила для выбросов от тяжелого оборудования с двигателями с воспламенением от сжатия (дизельные)

На этой странице представлены правила для внедорожных двигателей с воспламенением от сжатия (дизельных), которые используются в машинах, которые выполняют широкий спектр важных работ.К ним относятся экскаваторы и другое строительное оборудование, сельскохозяйственные тракторы и другое сельскохозяйственное оборудование, вилочные погрузчики, оборудование наземного обслуживания аэропортов и коммунальное оборудование, такое как генераторы, насосы и компрессоры.

EPA приняло несколько уровней стандартов выбросов. Совсем недавно мы приняли комплексную национальную программу по сокращению выбросов от дизельных двигателей для внедорожников путем объединения средств контроля двигателя и топлива в качестве системы для достижения максимального сокращения выбросов. Чтобы соответствовать этим стандартам выбросов Tier 4, производители двигателей будут производить новые двигатели с передовыми технологиями контроля выбросов.Поскольку устройства контроля выбросов могут быть повреждены серой, мы также приняли требования к используемому дизельному топливу, чтобы снизить уровень серы более чем на 99 процентов. Получающееся в результате дизельное топливо со сверхнизким содержанием серы имеет максимальную концентрацию серы 15 частей на миллион.

Данные для воспроизведения реальной активности различных внедорожных двигателей с воспламенением от сжатия (CI, дизельные) в контролируемых настройках доступны на этой странице:
Нерегулируемые внедорожные рабочие циклы Агентства по охране окружающей среды

См. Электронный свод федеральных правил (e-CFR) полный текст действующих правил, применимых к большим двигателям с ХИ.

Инструкции по поиску / сортировке таблиц

По умолчанию в таблице отображаются все записи таблицы. Чтобы изменить количество отображаемых записей, щелкните стрелку раскрывающегося списка рядом со словом «Все».

Столбец с синей стрелкой указывает, по какому столбцу сортируется ваша таблица.
Например, если вы видели изображение ниже, таблица будет отсортирована в возрастающем порядке по столбцу «Тип технологии».

Чтобы изменить столбец для сортировки таблицы, щелкните стрелку в другом столбце.
Например, если вы хотите отсортировать по убыванию в столбце «Применимо для» на изображении ниже, вы должны щелкнуть стрелку вниз.

Вы можете отфильтровать таблицу с помощью поля поиска. Начните вводить текст в поле поиска, и ваша таблица автоматически отобразит только те строки, которые содержат то, что вы ввели в поле поиска.

Ниже приводится список всех нормативных требований, касающихся выбросов от тяжелого оборудования с двигателями с воспламенением от сжатия (дизельными).

* Примечание. Материалы, относящиеся к правилам, зависят от правила.

6 Дизельные машины | Cenexperts

Когда вы думаете о дизельном оборудовании, вы, вероятно, думаете о полуприцепах и тракторах. Но знаете ли вы, что многие другие машины тоже работают на дизеле? Дизельное топливо, разработанное для экономии топлива и мощности двигателя, используется в самых разных условиях. Вот пять неожиданных вариантов применения этого универсального топлива.

1. Генераторы

Дизельные генераторы могут использоваться в коммерческих и жилых помещениях.Поскольку дизельное топливо горит эффективно, оно может обеспечивать длительную работу. В случае отключения электроэнергии такая долговечность имеет решающее значение для жизненно важных объектов, таких как больницы и пожарные депо.

2. Автомобили легковые

Хотя легковые автомобили с дизельным двигателем не так распространены в Соединенных Штатах, как в других частях мира, они ездят по улицам таких стран, как Италия, Англия, Индия и других. Водители в США обычно ассоциируют дизельное топливо с вождением по шоссе, но, по данным CENTRAL DIESEL INC, дизельные двигатели эффективно работают и на городских скоростях.

3. Военная и аварийная техника

Большие цистерны, бронированные грузовики, пожарные машины и машины скорой помощи оснащены дизельными двигателями, чтобы гарантировать, что эти машины будут готовы к выполнению возложенных на них обязанностей при вызове дежурных. Эти прочные двигатели обладают повышенной мощностью и крутящим моментом, позволяя перевозить тяжелые грузы по разным типам местности.

4. Железнодорожные локомотивы

Некоторые железные дороги работают от электричества, но когда это невозможно, поезда переходят на дизельное топливо.Для перевозки тяжелых грузов этим поездам требуется более мощный двигатель с большей дальностью хода, чем у других видов топлива.

5. Строительное оборудование

Фронтальные погрузчики, бульдозеры, краны и другая строительная техника используют дизельное топливо по той же причине: чтобы обеспечить достаточную мощность для перевозки тяжелых материалов, таких как бетон, камень и другие.

6. Лодки всех размеров.

Когда-нибудь были на круизном лайнере? Скорее всего, он работает на дизельном топливе. Другие морские транспортные средства, такие как баржи, некоторые моторные лодки и даже подводные лодки, используют дизельное топливо премиум-класса для перевозки своих грузов.Суда часто используют дизельное топливо, потому что оно работает упрощенно и имеет хорошую топливную экономичность.

Дизельные машины бывают всех форм и размеров, но все они имеют одну общую черту: они зависят от высококачественного топлива для надежной работы. Обратитесь к местному дилеру Cenex Premium Diesel, чтобы узнать, как CENEX® RUBY FIELDMASTER® и CENEX® ROADMASTER XL® могут повысить мощность и эффективность вашей работы с меньшим количеством ремонтов и большим временем безотказной работы.

Фото любезно предоставлено Jp Valery на Unsplash

Когда дизельным двигателям требуется регулировка клапана

Объяснение регулировок клапана

Автор: Allstate Peterbilt Group | Опубликовано в Сертифицированные бывшие в употреблении, Двигатели Cummins, Мобильное обслуживание, Двигатели PACCAR, Обслуживание и запчасти Пятница, 15 декабря 2017 г., 17:06

Зачем нужна регулировка клапана для дизельного двигателя

Регулировка клапана (иногда также называемая накладными расходами) жизненно важна для здоровья вашего дизельного двигателя, чтобы гарантировать правильное сгорание.Этой задаче при надлежащем обслуживании двигателя часто забывают; однако пренебрежение вашими клапанами может привести к множеству нежелательных неприятностей, таких как потеря мощности и снижение топливной экономичности. Внимательное наблюдение за зазором клапана может предупредить вас о проблеме, прежде чем она приведет к значительным затратам на ремонт вашего дизельного двигателя и большому количеству незапланированных простоев.

Что такое регулировка клапана?

Механизм клапана (толкатель, толкатель и коромысло в сборе) отрегулирован так, чтобы зазор имел надлежащий зазор, необходимый для регулирования открытия и закрытия клапана.Если зазор слишком велик, это повлияет на воздушный поток двигателя и в конечном итоге приведет к повреждению клапана. Если зазор слишком мал, клапан не сможет закрываться и плотно прилегать к головке блока цилиндров, и выхлопные газы будут просачиваться мимо клапана. Зазор клапана также является единственным способом передачи тепла клапанами в головку блока цилиндров.

Когда мне нужна регулировка клапана?

Вам следует проверять зазор клапана через рекомендованные производителем интервалы. Верным признаком того, что пришло время для регулировки зазора клапана, является громкий щелчок или постукивание вашего двигателя при запуске или потеря мощности двигателя.Вы можете найти более подробную информацию о предлагаемой частоте корректировки здесь.

Почему важна процедура регулировки клапана?

Если вы пренебрегаете регулировкой клапана дизельного двигателя в течение длительного периода времени, вероятно, произойдет катастрофический отказ клапана и двигателя. Может возникнуть ряд проблем, которые снизят производительность вашего грузовика и, возможно, потребуют дополнительного ремонта. Эти проблемы включают:

• Двигатель не работает на полную мощность
• Горючее сгорает быстрее
• У вас будет повышенная дымность выхлопа

Стоит ли самому пытаться отрегулировать клапан дизельного двигателя?

Хотя некоторые люди настраивают клапаны самостоятельно, многое может пойти не так.Клапан, который не отрегулирован на надлежащий зазор, может привести к утечке выхлопных газов через клапан или ухудшению характеристик двигателя. Любой из этих сценариев может обойтись вам дороже, чем обслуживание вашего двигателя профессионалами.

Если вам требуется процедура корректировки стоимости, обратитесь в сервисный отдел Allstate Peterbilt. Мы также предлагаем услуги автомастерских по всему Среднему Западу и услуги по обслуживанию мобильных грузовиков для удобного обслуживания грузовиков в дороге.

Ещё от Allstate Peterbilt

Руководство по содержанию и результатам курса (CCOG) в PCC

Номер курса:

DS 103

Название курса:

Системы впрыска топлива

Кредитные часы:

6

Часы лекций:

15

Часы лекций / лабораторий:

90

Часы работы лаборатории:

0

Специальная комиссия:

27 долларов США.00

Описание курса

Охватывает системы впрыска топлива и их отношение к характеристикам и работе дизельного двигателя. Исследует работу всех основных устройств впрыска топлива, включая дизельное топливо, топливоперекачивающие насосы, топливные форсунки, топливные форсунки, системы фильтрации, системы измерения и системы управления. Предпосылки: (размещение 80 RD или эквивалент) и (20 MTH или эквивалентное размещение). Доступен аудит.

Приложение к описанию курса

Это курс, основанный на результатах, в формате лекции / лабораторной работы и включает видео, письменные задания, демонстрации, лекции и практическое обучение.Подготавливает студента к уверенной диагностике и ремонту дизельных топливных систем в промышленных условиях.

Предполагаемые результаты курса

По окончании курса студенты должны уметь:

• Применять знания о дизельном двигателе к функциям систем впрыска дизельного топлива и тому, как они связаны с работой и производительностью двигателя.
• Компетентное устранение неисправностей, оценка и ремонт систем впрыска дизельного топлива.
• Разберите, проверьте и соберите компоненты системы впрыска топлива.
• Проверить дизельные двигатели на предмет неисправности топливной системы.
• Примените знания о дизельном топливе и системах впрыска топлива и о том, как они влияют на характеристики двигателя.
• Изучите и найдите литературу по ремонту.

Стратегии оценки результатов

• Письменные тесты с несколькими вариантами ответов, да / нет и короткие ответы.
• Практические тесты.
• Ежедневный / еженедельный / срочный портфель проектов.
• Посещаемость.
• Трудовая этика.
• Резюме и сопроводительное письмо.

Содержание курса (темы, концепции, проблемы и навыки)

Развивайте навыки разборки, осмотра, сборки и тестирования компонентов системы впрыска топлива и понимайте взаимосвязь между отказом компонентов и работой двигателя.
• Узнайте о различных видах топлива для дизельных двигателей.
• Узнайте о перекачивающих насосах дизельного топлива.
• Узнайте о топливных форсунках и форсунках.
• Изучите инструменты, необходимые для диагностики и ремонта компонентов топливной системы.
• Изучите идентификацию различных конструкций топливных систем.
• Изучите процедуры эксплуатации и регулировки блоков синхронизации и регуляторов соотношения топлива.
Знание принципов работы дизельных двигателей.
• Изучите взаимосвязь между внутренними компонентами двигателя.
• Узнайте, как расход топлива влияет на мощность, крутящий момент и выбросы
Навыки диагностики неисправностей дизельной топливной системы.
• Научитесь распознавать сбои и их причины.
• Изучите ресурсы, доступные техническому специалисту для исследования и выявления неисправностей.
• Научитесь взаимодействовать с электронными двигателями.
• Используйте соответствующую сервисную литературу, программное обеспечение электронной диагностики.
• Научитесь работать с программным обеспечением электронного двигателя.
• Изучите диагностические тесты электронного программного обеспечения двигателя.
Знание о контроле выбросов выхлопных газов.
• Изучите правила EPA по выбросам выхлопных газов.
• Изучите влияние выбросов выхлопных газов на окружающую среду.
Соблюдайте личную безопасность.
• Изучите и соблюдайте правила личной безопасности, используя средства индивидуальной защиты (СИЗ).
• Изучите и практикуйте чистоту в магазине.
• Изучите и попрактикуйтесь в обслуживании инструмента и технике безопасности.

Почему дизельные форсунки выходят из строя

Дизельные форсунки выходят из строя по двум основным причинам. Первый связан с механической прочностью конструкции форсунки, а второй — с качеством топлива, проходящего через форсунку. Чтобы понять, как работает инжектор (и что на самом деле приводит к его отказу), мы связались с Exergy Engineering.Компания предоставила нам множество изображений вышедших из строя форсунок, которые вы видите здесь, сделанных с помощью микроскопа, чтобы помочь вам предотвратить повреждение вашего дизельного топлива.

Чтобы узнать как можно больше о топливной стороне уравнения, мы связались с Afton Chemical, компанией, которая специализируется на добавках к топливу. Afton имеет 85-летний опыт работы с OEM-производителями и топливными компаниями. Используя опыт обеих этих компаний, мы надеемся, что проблемы с топливными форсунками останутся в прошлом.

Проблема с топливной форсункой?
Если выполняется надлежащее техническое обслуживание и избегаются проблемные методы работы, подавляющее большинство владельцев дизельных двигателей без проблем преодолеют тысячи миль. Если вы владелец дизельного топлива со старым двигателем (до Common Rail), большая часть этой статьи (помимо общих советов по техническому обслуживанию, таких как регулярная замена топливного фильтра) к вам не относится. Это связано с тем, что более старые системы впрыска дизельного топлива используют только около 1⁄2 давления топлива в современных двигателях, а более старые форсунки направляют топливо через гораздо большие каналы.

Почему такая разница с форсунками Common Rail? Современные дизельные форсунки с общей топливной магистралью могут срабатывать два или три раза за цикл двигателя — это вдвое увеличивает износ форсунки по сравнению с дизелями прошлого. Чтобы определить, существует ли проблема с системами впрыска Common-Rail, работающими на дизельном топливе со сверхнизким содержанием серы (ULSD), нам необходимо знать, сколько форсунок вышло из строя с момента его внедрения. Отзывы, которые мы получаем от наших читателей, и онлайн-отчеты о сбоях говорят о том, что всегда есть место для улучшения и в нашем топливе.

Механические отказы
Согласно Exergy Engineering, форсунки выходят из строя по пяти основным причинам. Мы перечислили их здесь вместе с индикаторами проблемы, причинами и способами ее предотвращения.

Отказ: высокая внутренняя утечка или обратный поток
Индикаторы:
1. Двигатель не запускается (для запуска требуется увеличенное время проворачивания коленчатого вала)

2. Коды низкого давления в общей топливной рампе

Причины:
Изношенное седло шара форсунки

Негерметичные трубки поперечной подачи (Cummins)

Раздутое внутреннее уплотнение высокого давления

Неправильный зазор иглы форсунки

Предотвращение:
Содержите топливную систему в чистоте, меняйте топливные фильтры, покупайте топливо из надежных источников, избегайте заправки из переносных строительных топливных баков

Избегайте чрезмерно агрессивной настройки, которая увеличивает давление в рампе и длительность импульса форсунки, и не удаляйте ограничивающие давление устройства из системы

Не используйте восстановленные или неоригинальные компоненты впрыска, которые не были разработаны или изготовлены должным образом.

Отклонить все запасные части топливной системы с металлическими заусенцами

Используйте только форсунки Bosch, так как они, как сообщается, обладают превосходной стойкостью к растрескиванию.

Не смешивайте иглы форсунок.

Отказ: Нет впрыска
Индикаторы:
Показатели баланса высокие (положительные), что указывает на добавление топлива в цилиндр, потому что компьютер считает, что топливная форсунка недостаточно течет.Компьютер принимает это решение на основании двух известных ему вещей: скорости вращения коленчатого вала и количества подаваемого топлива. Если коленчатый вал вращается не так быстро, как полагает компьютер (или вращается быстрее, чем должен), топливо (в зависимости от ширины импульса) добавляется или забирается, чтобы выровнять ускорение коленчатого вала от каждого срабатывания форсунки.

Низкий вклад цилиндра (проверка вклада цилиндра выполняется путем отключения одной форсунки за раз с учетом падения оборотов двигателя)

Причины:
Мусор или ржавчина в форсунке засоряют форсунку

Якорь и / или игла форсунки застряли

Потеря сжатия цилиндра или другая механическая проблема

Предотвращение:
Содержите топливную систему в чистоте, меняйте фильтры, покупайте топливо из надежных источников и избегайте заправки из переносных строительных топливных баков или из сомнительных источников

Не используйте восстановленные или неоригинальные компоненты, которые не были должным образом спроектированы или произведены

Выбраковывайте все запасные части топливной системы, которые иметь металлические заусенцы

Избегайте привязки возвратных труб от нескольких комплектов насосов высокого давления и форсунок к одной возвратной линии; чрезмерное обратное давление, действующее на статоры форсунок, может их поднять (и в крайних случаях сдуть), отключив форсунку.

Если ожидается длительное хранение автомобиля, время от времени принимайте меры, чтобы предотвратить внутреннее покрытие лаком и коррозия внутренних компонентов; Также должны быть добавлены топливные присадки вторичного рынка, специально разработанные для стабилизации дизельного топлива

Неисправность: чрезмерный впрыск
Индикаторы:
Чрезмерный дым на холостом ходу, плохая работа и стук

Высокие коэффициенты балансировки (отрицательные), что указывает на то, что компьютер работает удаление топлива из форсунки

Тест на вклад цилиндра высокий, это означает, что при активации каждой форсунки обороты двигателя будут увеличиваться больше, чем обычно

Чрезмерная температура выхлопных газов

Повреждение двигателя из-за чрезмерного нагрева или гидравлической блокировки из-за чрезмерного количества топлива в цилиндре

Причины:
Изношено седло шара в форсунке или плохой конец впрыска отрезан

Седло иглы форсунки изношено или повреждено

Мусор в системе управления форсунки, которая удерживает его в открытом положении

Мусор в седле иглы форсунки, удерживающий его открытым

Трещина форсунки от избыточного давления, или перегретая форсунка из-за неправильной установки форсунки

Профилактика:
Заменить изношенные форсунки и форсунки с большим пробегом; не используйте эти форсунки в качестве основы для сборки высокопроизводительного блока форсунок

Держите топливную систему в чистоте, меняйте фильтры, покупайте топливо из надежных источников и избегайте заправки из переносных строительных топливных баков или сомнительных источников

Отклонить всю замену топливной системы детали с металлическими заусенцами

Не используйте восстановленные или неоригинальные компоненты, которые не были должным образом спроектированы или изготовлены.

См. все 4 фотографии. Вот треснувшая форсунка, обеспечивающая высокий возврат топлива.Компания Exergy пришла к выводу, что проблема связана с некачественными материалами и процессами термообработки сопла сторонних производителей.

Неисправность: неправильная скорость впрыска
Индикаторы:
Неровная работа и плохой баланс цилиндров

Большое изменение температуры выхлопных газов между цилиндрами

Причины:
Плохой баланс потока сопла

Неправильный подъем иглы сопла (смешанные или отсутствующие части)

Предотвращение:
Содержите топливную систему в чистоте, меняйте фильтры, покупайте топливо из надежных источников и избегайте заправки из переносных строительных топливных баков или из сомнительных источников

Отклоняйте все запасные части топливной системы с металлическими заусенцами

Не используйте восстановленные или неоригинальные компоненты, которые не соответствуют требованиям разработаны или изготовлены

Убедитесь, что форсунки обслуживаются или приобретаются у надежных поставщиков

Не очищайте форсунки проволочной щеткой

Неисправность: неправильное время и продолжительность впрыска

Индикаторы:
Неровная работа, плохая балансировка цилиндров и детонация

Большое изменение температуры выхлопных газов от цилиндра к цилиндру

Неправильный узел форсунки, детали смешаны или детали отсутствуют

Подъем иглы форсунки увеличен для увеличения производительности

Предотвращение:
Замените изношенные форсунки

Убедитесь, что форсунки обслуживаются, проверяются и приобретаются у надежных источников

Отказ дизельного топлива
По словам Дэвида Кливера, менеджера по маркетингу компании Afton Chemical в Северной Америке, есть три основных причины отказа форсунок, связанные с их свойствами самого топлива: чрезмерный износ, истирание и отложения.

Чрезмерный износ
Одним из видов отказа форсунки является чрезмерный износ. До 2006 года дизельное топливо в Соединенных Штатах содержало относительно большое количество серы. Эта сера содержится в сырой нефти, которая перерабатывается в дизельное топливо. Сера в топливе использовалась как естественная смазка для топливной системы. Дизельное топливо со сверхнизким содержанием серы (ULSD) постепенно внедрялось в США, поскольку сера разрушает сажевые фильтры (DPF). Дизельное топливо со сверхнизким содержанием серы теперь является обязательным во всех сегментах дизельного топлива, включая автомобильные, внедорожные и железнодорожные.Дизельное топливо со сверхнизким содержанием серы имеет максимально допустимое содержание серы 15 частей на миллион (ppm). Когда нефтепереработчики удалили эту серу, исчезли и преимущества смазки. В результате заводы по переработке дизельного топлива теперь добавляют в топливо присадки для восстановления смазывающей способности.

Стандарт для измерения этой смазывающей способности называется испытанием высокочастотной поршневой буровой установки (HFRR), ASTM D-6079, который измеряет размер пятна износа между двумя металлическими поверхностями, смазываемыми топливом. Чем меньше смазки обеспечивает топливо, тем больше след от износа.Максимально допустимый след износа в США составляет 520 микрон (460 микрон в Канаде). Многие дистрибьюторы топлива добавляют в топливо дополнительные присадки, улучшающие смазывающую способность, чтобы ограничить преждевременный износ.

Истирание
Хотя смазывающая способность топлива является важным фактором при определении характеристик износа системы впрыска топлива, это не единственная причина чрезмерного износа, связанная с топливом. Другая потенциальная причина преждевременного выхода из строя форсунки (из-за износа) связана с истиранием. Все виды топлива содержат небольшое количество примесей — даже самое качественное дизельное топливо.Некоторые из этих примесей включают очень мелкие (размером несколько микрон) частицы, которые могут проходить даже через самые жесткие бортовые фильтры автомобиля. Если топливо содержит большое количество этих мелких нерастворимых частиц, со временем они могут истирать форсунки при прохождении через них при нормальной работе двигателя. В крайних случаях это истирание может значительно изменить форму распыления топлива, что приведет к снижению производительности двигателя. В тяжелых случаях может даже выйти из строя форсунка. Надлежащая уборка, проводимая поставщиком топлива, и хорошая фильтрация топлива могут уменьшить ущерб, причиненный этим истиранием.

Отложения
В то время как чрезмерный износ (вызванный плохой смазывающей способностью топлива или истиранием) важно учитывать при обсуждении причины отказа форсунки, Afton Chemical заявляет, что основная причина неисправности форсунок сегодня связана с чрезмерным накоплением отложений. Есть два основных типа этих отложений: внешние отложения в инжекторах и внутренние отложения в инжекторах.

Отложения на внешней форсунке обычно возникают из-за не полностью сгоревшего топлива, которое скапливается вокруг отверстий форсунки.Эти отложения называются коксующимися. Хотя в большинстве случаев эти отложения не могут привести к отказу форсунки, их может накапливаться достаточно, чтобы нарушить распыление топлива, что приводит к менее эффективному сгоранию топлива. Оператор транспортного средства часто отмечает это как заметную потерю мощности или потерю топлива. Моющие добавки использовались довольно успешно, чтобы помочь контролировать эти внешние отложения и восстановить наиболее эффективную работу инжектора — восстановить как потерянную мощность, так и потерянную экономию топлива, вызванную накоплением этих внешних отложений.

Внутренние отложения дизельных форсунок
По данным Afton Chemical, за последние пять лет начали появляться новые отложения на форсунках. Этот отложение образуется не на внешних концах форсунок, а на внутренних частях, таких как иглы форсунок и пилотные клапаны. Эти отложения часто похожи на коксующиеся отложения (темно-коричневого цвета), но также могут быть очень светлыми, от почти сероватого до не совсем белого цвета. Хотя они могут образовываться практически в любом типе дизельного двигателя, они обычно вызывают эксплуатационные проблемы только в новых двигателях с системами точного впрыска.

Производители двигателей теперь предлагают системы впрыска, которые работают при очень высоких давлениях впрыска (в некоторых случаях более 30 000 фунтов на квадратный дюйм), которые подают топливо ко всем форсункам через общую топливную рампу. Эти двигатели часто называют двигателями с общей топливораспределительной рампой высокого давления (HPCR). Они были разработаны для удовлетворения спроса на более мощные дизели, при этом соблюдая постоянно ужесточающиеся нормы выбросов.

Давление впрыска около 30 000 фунтов на квадратный дюйм создает очень мелкую струю топливного тумана в камере сгорания, что приводит к более полному сгоранию топлива.Это более полное сжигание топлива приводит к снижению выбросов и может также улучшить экономию топлива. Чтобы поддерживать такое высокое давление впрыска, узлы инжектора были тщательно спроектированы и имеют очень жесткие допуски зазоров, иногда от 1 до 3 микрон (толщина человеческого волоса обычно составляет от 70 до 100 микрон). Таким образом, вы можете себе представить, что на этих деталях не потребуется много материала, чтобы вызвать плохое срабатывание иглы форсунки, что приведет к снижению производительности двигателя. В крайних случаях эти отложения могут привести к полному заеданию или заеданию игл инжектора, особенно после того, как автомобиль был остановлен и двигатель остыл.

По мере того, как эти внутренние отложения накапливаются, они могут вызывать те же симптомы, что и более традиционные внешние отложения кокса, а именно потерю мощности и снижение экономии топлива. В крайних случаях, когда форсунки начинают полностью заедать, это может привести к чрезмерному простою автомобиля и высоким затратам на техническое обслуживание.
