Угол опережения зажигания — как правильно выставить?

Опережение зажигания являет собою процедуру воспламенения рабочей смеси непосредственно в цилиндре двигателя внутреннего сгорания до определенного момента, когда поршень достигает верхнюю мертвую точку. В целом, момент зажигания является очень важным элементом всей системы, так как имеет огромное влияние на работу самого двигателя. При работе двигателя внутреннего сгорания, который имеет четыре такта, во время такта сжатия, а также перед достижением поршнем верхней мертвой точки происходит момент воспламенения рабочей топливно-воздушной смеси в камере сгорания. Происходит это посредством свечи зажигания. В этом такте есть несколько процессов: расширение рабочих газов и возгорание рабочей смеси. После этого выполняется следующий такт – рабочий ход. На самом деле же сгорание воздушно-топливной рабочей смести происходит не мгновенно.

  • 1. Двигатель внутреннего сгорания и опережение зажигания.
  • 2. Изменение УОЗ на бензиновом двигателе.
  • 3. Нужна ли регулировка УОЗ – проверяем на ходу.
  • 4. Установка корректного УОЗ на инжекторе и дизеле.
  • 5. Как выставить УОЗ в авто с ГБО или доверяем эту задачу вариатору.

От того первого момента, когда возникает искра, и до момента, когда происходит воспламенение всей воздушно-топливной смеси, а также давление газов достигает своего апогея, происходит определенное время. Именно данный отрезок времени является достаточно малым, тем не менее, из-за того, что у коленчатого вала очень высокая скорость вращения, даже за этот период времени поршень может проходить определенный путь от того положения, при котором зародилось воспламенение рабочей смеси.

1. Двигатель внутреннего сгорания и опережение зажигания.

Перед тем, как приступить к непосредственному осмотру углов зажигания, необходимо разъяснить и разобрать принцип работы всей системы. Ни для кого не будет секретом то, что очень большое значение в непосредственной работе двигателей внутреннего сгорания играет момент зажигания.

Данный процесс происходит перед тем, как сам поршень максимально приблизится до верхней точки в момент такта сжатия. Этот мини-взрыв происходит за счет расширения газов, в результате чего сам поршень продолжает двигаться, из-за чего, собственно говоря и обеспечивается рабочий ход.

Определенное время на проведение данных процедур все же отводится, хотя данные процессы и проходят очень быстро. Так, важно знать, что коленчатый вал также вращается с очень большой скоростью, вследствие чего, поршень спокойно успевает пройти определенный путь с начала воспламенения воздушно-топливной смеси до момента расширения газов. Таким образом, если воспламенение будет происходить в период, когда поршень будет находится в верхней мертвой точке, горение будет происходить еще в начале рабочего хода, а завершиться лишь несколько позже. Следовательно, все это поспособствует снижению давления газов.

В те моменты времени, когда же воспламенение воздушно-топливной смеси происходит очень рано, давление у газов может достигать своего апогея еще до того момента, когда сам поршень достигает крайнее верхнее положение. Это означает, что в таких случаях возникает определенное препятствие его движению. Это, в свою очередь, может достаточно негативно сказаться на работе и целостном состоянии двигателя внутреннего сгорания. Именно поэтому регулировка момента зажигания является весьма важным и необходимым процессом.

Перед тем как приступить непосредственно к регулировке угла опережения зажигания, следует разобраться, что это устройство собой представляет и каково его влияние на общее состояние транспортного средства. Оптимальной считается такая ситуация, когда момент воспламенения горючей смеси и ее сгорания происходит до того, как поршень достигает положения верхней мертвой точки.

Этот момент принято определять по положению коленвала автомобиля, а все обозначения будут осуществляться в градусах. Иными словами, в данном случае речь идет об угле, который находится между верхней мертвой точкой и коленчатым валом. Если же определенный сдвиг происходит в сторону верхней мертвой точки, то такой угол носит название позднего, а если сдвиг направлен в противоположную сторону, тогда такой угол называется ранним.

2. Изменение УОЗ на бензиновом двигателе.

Приступать к данному виду ремонтных работ следует с подготовкой специального инструмента. Для этой процедуры необходимы будут контрольная лампочка и гаечный ключ. Также не обойтись в данном случае и без особого ключа, который предназначен для прокрутки коленчатого вала. Если вникнуть в суть работы всей системы, то можно определить, что именно положение коленчатого вала предопределяет значение угла опережения зажигания. Также можно приобрести специальный корректор, который предназначен для изменения угла опережения зажигания. Данное устройство способно самостоятельно предопределить и выставить данную характеристику в автоматическом режиме.

Автомобиль нужно поставить на нейтральную скорость и затянуть стояночный (ручной) тормоз. После этого нужно снять крышку с прерывателя. Посредством этого можно с определенной легкостью добраться до коленчатого вала и провернуть его с помощью специального ключа. Проворачивать его необходимо до того момента, когда бегунок распределителя не будет располагаться в секторе первого цилиндра трамблера. Также необходимо обязательно проследить за положением различных меток, который находятся на шкиве и отливе передней крышки – они должны полностью совпасть.

Для того, чтобы правильно установить угол опережения зажигания нужно подсоединить контрольную лапу.

Один из ее непосредственных выводов должен быть присоединен к катушке зажигания. Второй вывод должен присоединяться к массе двигателя. После этого посредством ослабления крепления трамблера нужно провернуть ключ в зажигании. Бегунок следует зажимать против хода, а трамблер проворачивать в противоположном направлении от движения его валика. Все это нужно делать до того момента, пока не окончательно не погаснет контрольная лампа. Для надежности следует провернуть трамблер еще немного и с особой осторожностью вернуть его в обратном направлении. Помимо этого нужно произвести фиксацию момента зажигания осветительного прибора. Нужно выставить, все в том же положении, и закрепить корпус прерывателя-распределителя нужными болтами. Все, осталось совсем нечего, а именно – вернуть крышку на свое законное место.

Чтобы настройка угла опережения зажигания была максимально автоматизированной нужно внедрить вакуумный регулятор. Именно такое устройство способно в автоматическом режиме изменять угол опережения зажигания в зависимости от определенной нагрузки. Если же двигатель внутреннего сгорания работает на ходу холостом, то вакуумный регулятор поворачивает диск перегревателя. Происходит этот процесс в сторону позднего зажигания. В тот момент, когда нагрузка начинает увеличиваться, появляется разрежение. Именно тогда вакуумный регулятор начинает вращать диск прерывателя в обратном направлении. Именно так происходит отключение данного устройства, так как оно не способно создать опережающий угол. В этот момент включается центробежный регулятор, который, собственно говоря, теперь самостоятельно начинает задавать угол опережения.

С помощью чувствительной диафрагмы происходит фиксация факта разрежения.

Эта диафрагма является частью вакуумного регулятора. С одной стороны на нее действует давление из карбюратора, а с другой – наша атмосфера. В общем, так и выходит, что дроссельная заслонка, когда находится в закрытом положении, не пускает разреженный воздух из системы, а он не попадает на сам вакуумный регулятор и диафрагму. Как только разреженная атмосфера достигает своей цели, диафрагма начинает выгибаться, а само устройство прекращает свою целеустремленную работу, возвращая все на свои прежние места.

3. Нужна ли регулировка УОЗ – проверяем на ходу.

В автомобильной природе встречаются такие ситуации, когда стоковые заводские параметры сбиваются или же в корне являются не походящими для конкретных условий эксплуатации. Во всех вышеуказанных случаях угол опережения зажигания требует самостоятельной регулировки. Все же, перед всем процессом следует убедиться в том, что данная процедура необходима. Значит, нужно разобраться в том, как проверить значение угла опережения зажигания.

Для этого необходимо разогнаться по ровной дороге до скорости в 40 км/час, после этого нужно резко нажать на педаль газа и прислушаться к своему транспортному средству. Если возникает такой детонационный шум, который прекращается после того, как показатель на спидометре покажет скорость в 60 км/час, тогда угол опережения зажигания находится в идеальном положении.

Если же звук детонации не прекратился, значит зажигание является «ранним». Бывает так, что момент воспламенения воздушно-топливной смеси задерживается на определенный период, вследствие чего детонация заканчивается раньше, чем автомобиль достиг отметки в 60 км/час. Для того, чтобы изменить угол опережения зажигания нужно открыть капот, немного ослабить крепление прерывателя-распределителя и изменить положение трамблера. В первом случае нужно отрегулировать так, чтобы сдвинуть на несколько миллиметров по часовой стрелке, во втором – против часовой стрелки.

4. Установка корректного УОЗ на инжекторе и дизеле.

С современными автомобилями – инжекторами, дело состоит намного проще. В таком случае необходимо включить зажигание и бросить свой взор на приборную панель. Если лампочка на ней загорелась, которая свидетельствует о неисправности, нужно взять ноутбук, в котором уже есть специальная программа, подключить его к бортовому компьютеру и провести диагностику.

После этого детальному визуальному осмотру должно быть подвержено дроссельное устройство. Помимо этого следует проверить напряжение датчика, который регулирует положение дроссельной заслонки, и напряжение бортовой сети. Они должны быть нормализированы: напряжение для сети – 12В, а для датчика – 0,45-0,55В. Заслонку нужно открыть всего на 1%, после чего резко нажать на педаль газа. В таком случае открытие заслонки будет превышать 90%, а напряжение в датчике уменьшиться до 0,45В. Если такого не произошло, нужно срочно произвести регулировку угла опережения зажигания.

Начинать установку угла следует с отсоединения вакуумного шланга от двигателя внутреннего сгорания. После этого к плюсовой клемме аккумуляторной батареи нужно присоединить положительный зажим стробоскопа. В таком случае нужно регулировать зажигание с помощью переключения зажима «массы», присоединить его к клемме минус и вытащить провод из цилиндрического гнезда, которое расположено на крышке распределителя. В освободившееся место нужно вставить датчик стробоскопа, при этом присоединяя его к первому цилиндру силового агрегата посредством провода. После этого необходимо запустить мотор и направить от стробоскопа луч на особый люк. На самом маховике возникнет метка. Оптимальным в таком случае будет считаться ее расположение между делениями. Если такого нет, то нужно выставлять угол, понемногу ослабляя гайки крепления распределителя маховика.

На дизельном двигателе корректировка угла опережения зажигания также не составляет особых проблем. Не стоит недооценивать важность данной процедуры, так как успешная работа дизельного двигателя может происходить только при тотальном сгорании топливной смеси. Если угол зажигания выставлен неправильно, такое не выйдет. Основное отличие данной системы заключается в полном отсутствии свечей зажигания. В целом, весь процесс такой самый, как и в бензиновом двигателе. В данном случае есть лишь необходимость в снятии декомпрессионного механизма, мотосчетчика и корпуса горловины, через которую заливается масло. Тогда же нужно проверить уровень подачи топлива. Именно для этого необходимо перевести соответствующий рычаг в конечное положение и установить моментоскоп, после чего медленно прокручивать коленчатый вал.

5. Как выставить УОЗ в авто с ГБО или доверяем эту задачу вариатору.

В последнее время широкого распространения получили газовые установки. Все это благодаря их экономичности, так как топливо такого рода стоит намного меньше чем солярка или бензин. При этом следует знать, что расход у газа на порядок выше, а догорание топливно-воздушной смеси происходит на стадии выпуска и длится немного дольше. Регулировка данных параметров может производиться посредством настройки значения угла опережения зажигания.

Выставить угол опережения зажигания достаточно несложно, при всем этом само топливо будет сгорать до момента открытия выпускного клапана. Следовательно, повреждений деталей автомобиля не ожидается, как и негативного термического влияния. При этом, эффективность работы двигателя значительно увеличивается. Характеристика для газовых установок и для бензиновых отличается. Есть мнение, что в автомобилях современных моделей регулировка производится автоматически, посредством бортового компьютера. Это не совсем так, потому что в инжекторах угол опережения выставляется в непосредственном соответствии с детонацией, а для газовых установок данное явление вообще несвойственно.

Владельцы автомобилей с газовыми установки имеют помощника – вариатора. Именно эта деталь на полном ходу способна изменять угол опережения без какого-либо сопутствующего вмешательства. Но дополнительное оборудование – вариатор – нужно приобретать, собственно, как и газовое оборудование. В современном мире существует множество различных вариаторов опережения зажигания для газовых установок. Данное устройство напрямую подключается к датчику, который отвечает за положение коленчатого вала и, в то же время, корректирует все его показания на определенную необходимую величину. В зависимости уже от самой модели вариатора осуществляется смещение на фиксированную величину, либо все зависит от оборотов двигателя. Активация прибора происходит посредством включения газовой установки.

Для начала следует произвести выбор самого удобного места для расположения вариатора при газовом оборудовании. Лучшим местом для крепления вариатора является дальний левый угол подкапотного пространства, который находится рядом с редуктором. После этого следует снять крышку с устройства и осуществить непосредственное присоединение исходя из инструкции.

Один вывод будет отвечать за подачу напряжения к датчику, который является конечной цепью присоединения вариатора. Второй вывод нужно присоединить к ножке газового клапана в газовой установке. Массу нужно соединить с экраном кабеля датчика положения коленчатого вала. После этого нужно зачистить провода датчика. К каждому из них следует присоединить определенные выводы вариатора. После этого, осталось совсем ничего. Нужно настроить прибор, после чего – насладиться и полностью вкусить прелести своего транспортного средства. Современные эксперты склонны к мнению, что наличие вариатора в газобаллонном оборудовании значительно экономит топливо – до 25%. Конечно, к этому можно отнестись скептически, так как цифра, скорее всего, завышена. Но все же, определенная польза от этого есть.

Как выставить угол опережения зажигания

Опережение зажигания топливно-воздушной смеси на бензиновом и дизельном двигателе является воспламенением рабочей смеси в цилиндре в строго заданный момент. Под таким моментом следует понимать нахождение поршня в ВМТ.

Правильно выставленный момент зажигания сильно влияет на исправную работу мотора. Отклонения приводят к потере мощности и неустойчивой работе ДВС. В четырехтактном двигателе смесь воспламеняется в конце такта сжатия, а также перед тем моментом, когда поршень окажется в верхней мертвой точке.

Содержание статьи

  • Что такое угол опережения зажигания
  • Самостоятельная регулировка УОЗ
  • Угол опережения зажигания на моторах с электронным впрыском
  • Угол опережения зажигания на двигателях с ГБО

Что такое угол опережения зажигания

В бензиновых агрегатах смесь поджигается от искры, которую создает свеча зажигания. Перед началом рабочего хода поршня происходит расширение газов и воспламенение. Стоит отметить, что смесь в цилиндре сгорает не моментально. После образования искры процесс сгорания и максимальное расширение газов в рабочей камере занимает определенный промежуток времени. Указанный временной отрезок небольшой, но с учетом высокой частоты вращения коленвала поршень успевает дополнительно пройти определенное расстояние от той точки своего нахождения в тот момент, когда топливно-воздушная смесь только загорелась.

Перед началом рассмотрения УОЗ (угол опережения зажигания) давайте подробнее рассмотрим схему работы системы зажигания. Как уже было сказано выше, момент зажигания оказывает огромное влияние на исправность работы ДВС. Поджиг смеси реализуется в тот момент, когда поршень на такте сжатия подходит к ВМТ. Далее происходит сгорание смеси воздуха и бензина, результатом чего становится расширение газов. Эти газы толкают поршень вниз (рабочий ход), благодаря чему энергия сгорания преобразуется в механическую полезную работу на коленвале.

Рекомендуем также прочитать статью о том, что такое разминусовка двигателя. Из этой статьи вы узнаете о положительных аспектах установки дополнительной массы.

Вполне очевидно, что если воспламенение произойдет в момент нахождения поршня в ВМТ, тогда топливо еще будет догорать уже в начале его рабочего хода (позднее зажигание). Это приведет к тому, что давление газов частично будет приходиться на двигающийся вниз поршень. Закономерно наблюдается потеря мощности двигателя.

Если подать искру и поджечь рабочую смесь заметно раньше достижения поршнем ВМТ (раннее зажигание), тогда максимум давления расширившихся газов не толкнет его вниз, а будет препятствовать его поднятию в ВМТ.  Получается, энергия газов в такой ситуации не выполняет полезной работы. Более того, сопротивление газов по отношению к движущемуся поршню оказывает запредельные нагрузки на сам поршень и КШМ. Такое неправильно выставленное зажигание буквально разрушает двигатель. Чтобы избежать подобных отклонений зажигание необходимо регулировать.

Самостоятельная регулировка УОЗ

Правильно выставленный угол опережения зажигания предполагает воспламенение топливно-воздушной смеси и ее сгорание до момента, когда поршень окажется в верхней мертвой точке. Такой момент определяется по положению коленчатого вала двигателя и обозначается в градусах. Получается, моментом зажигания является угол между ВМТ и коленвалом. Если сдвигать угол к ВМТ, тогда получается позднее зажигание, а если сдвинуть угол в противоположном направлении, тогда такой угол станет ранним.

Давайте рассмотрим на примере «классики» ВАЗ, как выставить УОЗ на карбюраторном двигателе. Настройку необходимо осуществлять при помощи следующего минимального набора инструментов:

  • гаечный ключ;
  • ключ маховика для проворачивания коленвала;
  • свеча зажигания;

Порядок действий следующий:

  1. Двигатель необходимо заглушить, а сам автомобиль нельзя ставить на передачу (используется стояночный тормоз) Ключ также необходимо вынуть из замка зажигания.

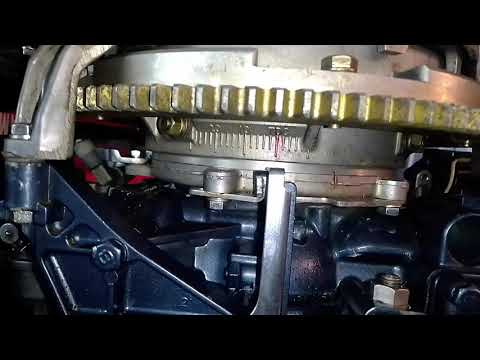

  2. Далее потребуется обнаружить метки, которые находятся рядом с шестерней ГРМ (длинная 0 градусов, средней длины метка 5 градусов, короткая 10 градусов). После этого также понадобиться выявить метку на маховике.
  3. Затем нужно отсоединить высоковольтный провод со свечи зажигания 1-го цилиндра (ближний к радиатору). В этот провод вставляется заготовленная ранее свеча, после чего она крепится на массу (для удобства можно воспользоваться держателем топливного шланга на клапанной крышке).
  4. После этого необходимо снять крышку трамблера, подойти с левой стороны машины и надеть ключ коленвала на гайку маховика. Далее коленвал нужно крутить строго на себя, так как попытка вращения в противоположную сторону приведет к откручиванию маховика.
  5. В процессе вращения коленвала нужно следить за бегунком трамблера и подгонять положение так, чтобы бегунок находился в области контакта 1-го цилиндра.
  6. Что касается меток на шестерне ГРМ и клапанной крышке, для моторов ВАЗ 2103-2106, выставляется 0 или 1 градус, для мотора ВАЗ 2101 ставится 1-3 градуса.
  7. После выставления меток ГРМ и проверив нахождение бегунка трамблера в области контакта 1 цилиндра, ключ с маховика коленвала убирается, крышка трамблера возвращается на место.
  8. Далее зажигание можно включить, но двигатель не запускается. Затем гайку крепления трамблера можно отпустить, после чего трамблер проворачивается против часовой стрелки.
  9. Следующим шагом становится проворачивание трамблера по часовой стрелке до того момента, пока не появится искра. Данную процедуру лучше повторить несколько раз.
  10. После этого трамблер необходимо зафиксировать в том положении, когда проскакивает искра. Затем провод можно вернуть на вкрученную свечу 1-го цилиндра.

Завершающим этапом становится проверка правильности выставленного угла опережения зажигания. Проверить это значение можно при езде. Перед началом пробного заезда двигатель необходимо прогреть до рабочей температуры.

Далее автомобиль потребуется разогнать на ровной дороге до 40-50 км/час, после чего включается 4-я скорость и осуществляется резкое нажатие на педаль газа. Появление «звона пальцев» (детонация) и быстрое его исчезновение (около 2 секунд) при разгоне до 60-65 км/час укажет на то, что угол опережения зажигания выставлен правильно.

Рекомендуем также прочитать статью о том, что такое датчик распредвала ДПРВ. Из этой статьи вы узнаете о назначении данного устройства и неисправностях, которые возникают в результате его выхода из строя.

Постоянный детонационный стук будет означать, что зажигание раннее. В этом случае процедуру настройки необходимо повторить, проворачивая трамблер в «минус» на одно деление. Отсутствие детонации позволяет осуществлять проворот в «плюс». Другими словами, трамблер сдвигают на несколько миллиметров по часовой стрелке или против часовой стрелки, что будет зависеть от того, какое зажигание нужно выставить в конкретной ситуации.

Стоит добавить, что подстройку угла опережения зажигания на карбюраторных моторах также можно автоматизировать при помощи вакуумного регулятора. Указанное решение служит для коррекции угла опережения зажигания с учетом нагрузок на ДВС в том или ином режиме.

Угол опережения зажигания на моторах с электронным впрыском

Работа современного бензинового и дизельного двигателя с электронным впрыском контролируется при помощи прошивок, которые зашиты в ЭБУ. Вся система основана на взаимодействии контроллера, электронных датчиков и исполнительных устройств. По этой причине зажигание на таких автомобилях не выставляют.

Для нормальной работы систем топливоподачи и зажигания ЭБУ получает сигнал от датчиков, после чего полученная информация проходит обработку и сопоставляется со специальными топливными картами, которые находятся в прошивке блока управления. Основные сигналы поступают от датчиков коленвала и распредвала. С учетом положения коленвала и распредвала ЭБУ рассчитывает момент топливного впрыска инжекторной форсункой, а также момент поджига топливно-воздушной смеси (только для бензиновых ДВС) в цилиндре с поправкой на обороты и нагрузку на двигатель.

Электронное управление зажиганием означает то, что изменить угол зажигания (угол опережения топливного впрыска для дизеля) и топливные карты на таких системах можно только при помощи компьютера, к которому осуществляется подключение ЭБУ. Делается это в случае необходимости программного чип-тюнинга  ДВС, а также после внесения различных изменений в устройство двигателя.

На штатных автомобилях сбои в работе электронного зажигания могут возникнуть по причине неисправностей электроники, которые диагностируют в реальном времени путем анализа сигналов от датчиков. После выявления неисправного датчика или проблем с проводкой осуществляется устранение причины или замена электронного устройства на заведомо исправное.

Дополнительно следует обратить внимание на то, чтобы все метки на маховике и шкивах ГРМ точно совпадали. В дизеле также необходимо отдельно проверить состояние привода ТНВД. Неправильно выставленные метки приведут к тому, что на ЭБУ будут подаваться ошибочные сигналы, в результате чего появятся сбои зажигания и нарушится синхронность работы устройств и механизмов.

Угол опережения зажигания на двигателях с ГБО

Установка газобаллонного оборудования означает, что ряд характеристик будет отличаться при работе мотора на газу. Хотя в современных автомобилях регулировка параметров осуществляется посредством ЭБУ, в случае с газом систему необходимо дорабатывать.

Дело в том, что на инжекторных двигателях угол опережения зажигания блок управления выставляет с учетом детонации бензина. Что касается газа, то детонация данному виду топлива не свойственна. По этой причине для правильного выставления угла опережения зажигания на двигателях, которые работают на газе, дополнительно устанавливается вариатор угла опережения зажигания для ГБО. Устройство способно изменять УОЗ автоматически зависимо от режима работы двигателя.

Угол опережения зажигания – установка, регулировка, проверка + Видео » АвтоНоватор

Каждый автовладелец когда-то начинает постигать азы устройства и ремонта своего транспорта. Если вам еще не приходилось регулировать угол опережения зажигания, то самое время узнать про это все, и проблему можно будет встретить во всеоружии.

Содержание

  • 1 Двигатель внутреннего сгорания и опережение зажигания

  • 2 Изменение УОЗ на бензиновом двигателе

  • 3 Нужна ли регулировка УОЗ – проверяем на ходу

  • 4 Установка корректного УОЗ на инжекторе и дизеле

  • 5 Как выставить УОЗ в авто с ГБО или доверяем эту задачу вариатору

Двигатель внутреннего сгорания и опережение зажигания

Прежде чем заострять внимание на углах зажигания, следует разобраться с принципом работы всей системы. Ни для кого не секрет, что огромное значение в работе двигателей внутреннего сгорания играет момент зажигания. Он происходит перед тем, как поршень достигает самой верхней точки во время такта сжатия. Следствием подобного мини-взрыва является расширение газов, в результате поршень продолжает свое движение и осуществляется рабочий ход.

Несмотря на то, что все эти процессы происходят очень быстро, на них все-таки уходит некоторое время. А так как коленчатый вал тоже вращается с огромной скоростью, следовательно, поршень успевает пройти некоторый путь с момента возгорания смеси до расширения газов. Так что, если воспламенение будет строго во время нахождения поршня в ВМТ, тогда горение произойдет в начале рабочего хода и завершится тоже несколько позже. Это все снизит давление газов.

Коленчатый вал автомобиля

А вот когда воспламенение горючей смеси происходит, наоборот, очень рано, то давление газов достигнет своего максимума еще до того, как поршень окажется в крайнем верхнем положении. Это значит, что возникнет некоторое противостояние его движению. Подобное самым негативным образом отражается на работе и состоянии двигателя. Поэтому отрегулировать момент зажигания весьма важно.

Прежде чем мы коснемся регулировки угла опережения зажигания (УОЗ), разберемся, что это такое и каково его влияние на состояние авто. Оптимальной считается ситуация, когда горючая смесь воспламеняется и полностью сгорает до того, как поршень достигнет положения ВМТ. Принято определять этот момент по положению коленчатого вала, а обозначения осуществляются в градусах. Другими словами, речь идет об угле между коленчатым валом и верхней мертвой точкой. Если сдвиг происходит в сторону ВМТ, то такой угол называется поздним, в противоположную сторону, соответственно, ранним.

Угол опережения зажигания

Следует отметить, что величина УОЗ зависит от частоты вращения коленвала. Чем она выше, тем более ранним нужно выставлять угол опережения зажигания. Если эта характеристика подобрана неправильно, то мощность двигателя снижается, происходит перегрев и агрегат раньше времени выйдет из строя, что повлечет за собой большие материальные затраты. Еще увеличится расход топлива, повысится количество вредных веществ в выхлопных газах. Так что вы нанесете вред не только своему автомобилю и материальному положению, но и окружающей среде.

Изменение УОЗ на бензиновом двигателе

Начать работу необходимо с подготовки инструмента. Нам понадобится гаечный ключ и контрольная лампочка. Не обойтись еще без специального ключа, которым можно прокрутить коленчатый вал. Ведь по сути его положение и определяет значение УОЗ. Можно приобрести и специальный корректор угла опережения зажигания, который может выставить эту характеристику автоматически.

Ставим автомобиль на нейтральную скорость и затягиваем стояночный тормоз. Затем необходимо снять крышку с прерывателя. Так вы легко сможете добраться до коленчатого вала, который проворачивается специальным ключом, пока бегунок распределителя не окажется в секторе первого цилиндра трамблера. Еще обязательно проследите за положениями меток на отливе передней крышки и шкиве, они должны совпадать.

Снятие крышки с прерывателя

Теперь для правильной установки угла опережения зажигания необходимо подсоединить контрольную лампу. Один из ее выводов подсоединяется к катушке зажигания, а второй к массе мотора. Немного ослабляем крепление трамблера и поворачиваем ключ в зажигании. Зажимаем бегунок против хода и поворачиваем трамблер в противоположном направлении движения его валика до тех пор, пока контрольная лампа не погаснет. Для надежности проверните еще совсем немного трамблер и очень аккуратно возвращайте его в обратном направлении. Необходимо зафиксировать момент зажигания осветительного прибора. В этом положении нужно выставить и закрепить корпус прерывателя-распределителя болтами. Осталось вернуть на свое место крышку.

Чтобы максимально автоматизировать настройку угла опережения зажигания, внедряют вакуумный регулятор. Такое устройство автоматически изменяет УОЗ в зависимости от нагрузки. Если двигатель работает на холостом ходе, тогда вакуумный регулятор поворачивает диск прерывателя в сторону позднего зажигания. Как только нагрузка увеличивается, возникает разрежение. Тогда вакуумный регулятор вращает диск прерывателя в противоположном направлении. Так он как бы отключается, потому что опережающего угла создать не может. В этот момент в ход идет центробежный регулятор. Теперь только он задает угол опережения.

Вакуумный регулятор УОЗ

Факт разрежения позволяет зафиксировать чувствительная диафрагма, которой оснащен вакуумный регулятор. С одной стороны на нее действует наша атмосфера, а с другой – давление из карбюратора. Вот и получается, что при закрытой дроссельной заслонке разреженный воздух из системы не попадает на эту диафрагму и вакуумный регулятор выполняет свою миссию. Как только на нее попала разреженная атмосфера, она выгибается и устройство перестает действовать, вернув все на свои места.

Нужна ли регулировка УОЗ – проверяем на ходу

Нередки ситуации, когда заводские настройки сбиваются либо просто не совсем подходят к конкретным условиям эксплуатации. Во всех случаях придется выставить УОЗ самостоятельно. Правда, сначала нужно убедиться, что эта операция необходима, а значит, разберемся, как проверить значение угла опережения зажигания. Для этого разгоняемся по ровному участку до 40 км/час, затем резко жмем на газ и прислушиваемся к своему автомобилю. Если появится характерный для детонации шум, который прекратится после того, как машина наберет скорость 60 км/ч, тогда все в порядке и угол выставлен идеально.

Выставление УОЗ

Если детонация не прекращается, тогда зажигание «раннее». А вот когда момент воспламенения горючей смеси несколько задерживается, то детонация закончится раньше, чем авто разгонится до 60 км/ч. Для изменения угла опережения зажигания открываем капот, немного ослабляем крепление прерывателя-распределителя и меняем положение трамблера. В первом случае регулировка предполагает сдвиг на несколько миллиметров по часовой стрелке, а для позднего зажигания – в противоположном направлении.

Установка корректного УОЗ на инжекторе и дизеле

С инжекторным двигателем также все предельно просто. В этом случае следует включить зажигание и посмотреть на панель приборов. Если на ней загорелась лампочка, свидетельствующая о неисправности, тогда берем ноутбук со специальной программой, подключаем его к бортовому компьютеру и проводим диагностику.

На следующем этапе тщательному визуальному осмотру подвергается дроссельное устройство. Еще рекомендуется проверить напряжение бортовой сети и датчика, регулирующего положение дроссельной заслонки. Они должны соответствовать нормам. Так, оптимальным для датчика считается напряжение в пределах 0,45–0,55 В, а для сети – 12 В. Заслонка открывается всего на 1%. Резко жмем на педаль газа. Открытие заслонки должно превышать 90%, а напряжение датчика снизится до 0,45 В. В противном случае необходимо срочно отрегулировать угол опережения зажигания.

Проверка напряжения датчика положения дроссельной заслонки

Проводите все работы в токонепроводящих резиновых рукавицах, так как большинство элементов находятся под напряжением.

Установка угла начинается с того, что мы отсоединяем вакуумный шланг от двигателя. Затем к плюсовой клемме АКБ подсоединяем положительный зажим стробоскопа. Регулировка зажигания осуществляется переключением зажима «массы», подсоединяем его к минусовой клемме и вытаскиваем провод из цилиндрического гнезда на крышке распределителя. Вставляем в освободившееся место датчик стробоскопа, одновременно подсоединив его к проводу первого цилиндра силового агрегата. Далее запускаем мотор и направляем луч от стробоскопа на специальный люк. На маховике появится метка, оптимальным считается ее расположение между делениями. Если это не так, то выставляем угол, потихоньку отпуская гайки крепления распределителя маховика.

Стробоскоп

Корректировка угла опережения зажигания на дизеле тоже не представляет сложности. А вот недооценивать эту операцию не стоит, так как дизельный мотор может работать только при полном сгорании топлива. С неправильно выставленным углом зажигания такого не получится. Главным отличием этой системы является отсутствие свечей. В основном, все действия такие, как и для бензиновых моторов. Только в этом случае необходимо снять декомпрессионный механизм, мотосчетчик и корпус горловины, через которую заливают масло. Обязательно проверяем уровень подачи топлива. Для этого переводим соответствующий рычаг в крайнее положение, устанавливаем моментоскоп и медленно прокручиваем коленвал.

Как выставить УОЗ в авто с ГБО или доверяем эту задачу вариатору

В последнее время у газового оборудования (ГБО) появляется много поклонников. А все благодаря экономичности, ведь такое топливо стоит гораздо дешевле бензина или солярки. При этом следует отметить, что расход газа несколько выше, да и догорание топливно-воздушной смеси длится дольше и происходит на стадии выпуска. Отрегулировать эти параметры можно, всего-то следует настроить значение угла опережения зажигания, а как это делается, если машина оснащена ГБО, мы и рассмотрим.

Выставить УОЗ несложно, при этом топливо будет сгорать еще до того, как откроется выпускной клапан, а значит, детали автомобиля не будут подвержены негативному термическому влиянию, а эффективность двигателя увеличится. Сама характеристика для бензиновых моторов и ГБО несколько отличается. Правда, бытует мнение, что в современных автомобилях, оснащенных бортовым компьютером, подобная регулировка осуществляется автоматически. Однако это не совсем так. Ведь в инжекторных системах УОЗ выставляется в соответствии с детонацией, а для ГБО это явление несвойственно.

Регулировка УОЗ бортовым компьютером авто с ГБО

У владельцев авто с газовым оборудованием есть помощник – вариатор. Эта деталь прямо на ходу может производить изменение УОЗ без вашего участия. Но это не базовая комплектация авто, и вариатор следует покупать. Собственно, газовое оборудование тоже ставится по инициативе владельца, а не завода. Сегодня в продаже существуют разные вариаторы угла опережения зажигания для ГБО. Это устройство подключается к датчику, отвечающего за положение коленчатого вала (ДПКВ) и корректирует его показания на нужную величину. Причем в зависимости от модели вариатора смещение осуществляется либо на фиксированную величину, либо зависит от оборотов двигателя. Активируется этот прибор при включении ГБО.

Рассмотрим одну из схем подключения вариатора регулировки УОЗ на ГБО. Для начала выбираем наиболее удобное место, где будет располагаться этот элемент. Отлично подойдет для крепления вариатора дальний левый угол подкапотного пространства недалеко от редуктора. Теперь снимаем с устройства крышку и осуществляем непосредственное подсоединение в соответствии с прилагаемой инструкцией.

Подключение вариатора регулировки УОЗ на ГБО

Один вывод отвечает за подачу напряжения на датчик, к которому мы пристроим вариатор. Второй присоединяем к ножке газового клапана в ГБО. А вот массу следует соединить с экраном кабеля ДПКВ. Затем зачищаем провода датчика и к каждому из них подсоединяем соответствующие выводы вариатора. Теперь дело осталось за малым –настроить прибор и наслаждаться эксплуатацией транспортного средства. Эксперты утверждают, что наличие вариатора в ГБО экономит топливо чуть ли не на 25%. Скорее всего, цифра завышена маркетологами, но выгода действительно есть.
