Регулировка карбюратора Солекс 21083 своими руками

Опубликовано:

29.11.2016

На рынке существует большое количество разновидностей карбюраторов Солекс. Карбюратор — одна из наиважнейших частей в процессе подачи топлива, обеспечивающая качество работы автомобиля.

Карбюратор Солекс 21083 – это очень популярная модель, которую можно встретить на большом количестве отечественных автомобилей

Карбюратор Солекс 21083 — базовый вариант, оснащённый диффузорами минимального сечения, благодаря которым эта серия и заполучила огромную популярность, так как позволяет осуществлять разного рода модификации, например проточку.

С чего начать

Начать настройку карбюратора Солекс 21083 следует с регулировки топливного уровня в поплавковой камере. Это подразумевает непосредственный запуск двигателя и его прогрев на протяжении пяти минут. Затем мотор отключается и выполняются дальнейшие действия:

1. Аккуратно отделяется шланг, подающий топливо, чтобы избежать попадание бензина в камеру при дальнейшей работе.
2. Убираются винты, фиксирующие крышку, в количестве пяти штук.
3. Удаляется трос системы подсоса.
4. С особой осторожностью приподнимается крышка в горизонтальном направлении, дабы не повредились поплавки.
5. В самой камере производится замер уровня топлива линейкой или штангенциркулем.

Расстояние от верхнего уровня бензина до края привалочной плоскости крышки должно составлять от двадцати трёх до двадцати пяти миллиметров. Необходимо подобрать значение среднего характера, так как топливный уровень не способен находиться в постоянном состоянии из-за коллектора, который сам по себе не имеет возможности всё время быть в горизонтальном положении. Если же случился отход от нормы параметров, заданных ранее, то достаточно сделать подгибы поплавковых держателей, чтобы исправить ситуацию.

Затем некоторое количество бензина удаляется, и начинается обратный сборочный процесс карбюратора. Ключевое слово здесь обратный, которое подразумевает под собой выполнение того же самого процесса, но начиная с конца.

На этапе контрольной проверки двигателя необходимо, естественно, его запустить, а потом около тридцати секунд наблюдать за поступлением топлива в камеры со стороны малых диффузоров, используя небольшой фонарь для лучшего обозрения. Если бензин прибывает, то случился перелив и требуется очередная регулировка уровня топлива. Чтобы её провести, необходимо отключить двигатель и в камерах заново осуществить топливные замеры.

• Внимание!

Если параметры находятся в районе дозволенных норм, то регулировка карбюратора Солекс на этом заканчивается. Затем осуществляется переход на следующий этап.

Режим холостого хода — второй этап

Завершив настройку уровня топлива в поплавковых камерах, двигатель снова подвергается прогреву, приходя в рабочее состояние. Дальнейшая работа происходит таким образом:

1. Обнаруживается винт качества смеси, располагающийся в углублении нижней части карбюратора, а затем заворачивается до самого упора против часовой стрелки.
2. Во время закрутки указанной детали очень важно контролировать собственную силу, так как чрезмерное упорство способно привести к резьбовому срыву.
3. Делается пять или шесть оборотов по часовой стрелке, чтобы выкрутить винт.
4. Двигатель снова заводится, а подсос убирается.
5. Винт количества позволяет задать минимальную частоту для работы мотора без помех.
6. Если прибор работает исправно, то обороты совершаются в количестве от пятисот штук в минуту до одной тысячи двухсот.
7. Винт качества заворачивается в достаточно медленном темпе до начала неустойчивой моторной работы.
8. Затем за один или полтора оборота он вновь отворачивается назад для стабильной частотной деятельности.
9. Обороты холостого хода регулируются винтом количества в пределах от восьмисот пятидесяти до девятисот штук в минуту, если не удаётся наладить процесс, то на помощь приходит винт качества.

• Внимание!

Итогом настройки холостого хода является грамотное соотношение, где работа мотора выполняется предельно устойчиво и с разрежением, носящим минимальный характер.

Неполадки, возникающие при настройке холостого хода

При правильном стечении обстоятельств двигатель должен уменьшать количество оборотов, а в конце и вовсе заглохнуть. Но если винт количества не вызывает у двигателя никакой отдачи, то это прямиком указывает на наличие проблемы. А заключается она в чрезмерном поступлении топлива в канал холостого хода, что не позволяет винту качества его перегородить.

Факторы, вызвавшие проблему:

1. Установленный жиклёр холостого хода обладает бо́льшим размером, нежели необходимо.
2. Заглушка недостаточно хорошо завинчена или электромагнитный клапан плохо закреплён, что и вызывает подсос бензина мимо отверстия для дозировки топлива.
3. Деформирован сам жиклёр или место под него.

Чтобы найти неполадку, нужно отсоединить от клапана провод во время работы двигателя и посмотреть на результат. Если мотор заглох, то реальная проблема кроется в неправильно подобранном размере жиклёра. При работающем же двигателе недочёт заключён в обходе топливом системы холостого хода.

Чтобы преодолеть эти трудности, избавляемся от клапана с заглушкой и смотрим на состояние жиклёра, а также место, где он должен сидеть, для нахождения различных локальных искажений.

Крышка карбюратора подлежит замене, если удалось обнаружить места деформации в районе посадочного места. В случае если повреждения не удалось обнаружить, жиклёр помещается на клапан, а уплотнительное кольцо покрывается маслом.

После этого жиклёр завинчивается ключом без применения силы.

Правильный жиклёр для Солекс 21083

На подборку уместного жиклёра для регулировки карбюратора Солекс 21083 влияет объём самого мотора. Для первичной камеры следует приобретать топливные образцы, только затем к найденной модели подбирается необходимый воздушный аналог. И под конец рекомендуется заняться поиском прибора для вторичной камеры.

Жиклёры, идущие в комплекте с родным карбюратором, считаются образцовыми моделями для дальнейших приобретений. Их опытные мастера и советуют взять с собой на поиски новых деталей.

Надо принять во внимание тот факт, что для обеднения смеси берётся жиклёр большего диаметра на одну позицию, а для обогащения — на такую же позицию меньше.

Для контроля состава топливной смеси в отношении двигательных оборотов используются эмульсионные шланги. Их существует три вида:

• 23;
• ZC;
• ZD.

Необходимо заметить, что подобный механизм не устанавливается на двигатели с объёмами от 1,5 литра. Это вызывает нарушения в работе при чрезмерных оборотах.

Проблемы с ускорительным насосом

Ускорительный насос служит для стойкой и своевременной подачи топливной струи сквозь неприкрытую карбюраторную заслонку. Лишённый силы поток или капание не считаются нормой. Растёкшееся топливо по стенкам диффузора также принимается за отклонение.

Носы насоса ускорения вставляются в разные камерные отсеки. Однако для резвости их можно установить только в первичную, что в исключительных случаях будет сулить чрезмерным переливом.

Проблемы в применении переходного режима

В особых условиях область высокого разрежения образовывается под закрытыми заслонками карбюратора. При их резком открытии разрежение способно моментально снизиться, что вызывает нарушения в работе первичной камеры, образуя провал, так как на холостых оборотах бензин был высосан через жиклёры из канала.

Для устранения последствий настраивается жиклёр холостого хода или носики насоса, меняющиеся в порядке очереди, дабы убрать образовавшиеся трудности с провалами и задержками при скором и отрывистом нажатии на педаль газа.

Стоит всегда помнить, что подобного рода манипуляции проводятся исключительно при предварительно нагретом двигателе.

Какие неприятности могут случиться со второй камерой

Вторичная камерная система не поддаётся регулированию из-за родных жиклёров, произведённых на заводе, а также эконостата, расположившегося в её плоскостях, так как именно он поставляет дополнительное количество топлива для обогащения смеси при образовании в карбюраторе разрежения, вызванного высокими оборотами.

Носик насоса ускорения является, пожалуй, единственным элементом, способным подвергнуться небольшим изменениям в случаях, когда поток бензина не попадает в предназначенное для него место.

Дальнейшее поддержание карбюратора

Чтобы карбюратор в дальнейшем серьёзно не барахлил, необходимо тщательно следить за его работой и не запускать до критического состояния, которое исключает самостоятельный ремонт.

Будет уместно приобрести необходимые детали аналогичной модели карбюратора, разобранной на части специально для этих целей.

Для лучшей моторной производительности рекомендуется избавиться от экономайзера принудительного холостого хода. А своевременная профилактика и точно подобранные жиклёры обеспечат максимально надёжную работу агрегата.

Статья полностью отражает главную цель регулировки пускового устройства карбюратора Солекс, основанную на многолетней практике и заключающуюся в устойчивом старте двигателя на холостом ходу, который обеспечивает стандартную работу пусковой системы.

Как отрегулировать карбюратор Солекс 21083

Большую популярность автомобильные карбюраторы Солекс приобрели благодаря возможности создания разнообразных модификаций этого устройства. Такая универсальность достигается проточкой диффузоров. Однако в большей степени их используют на силовых агрегатах с объёмом, меньшим 1500 см. куб. Порой возникает необходимость в ознакомлении с принципом работы и особенностями регулировки таких агрегатов.

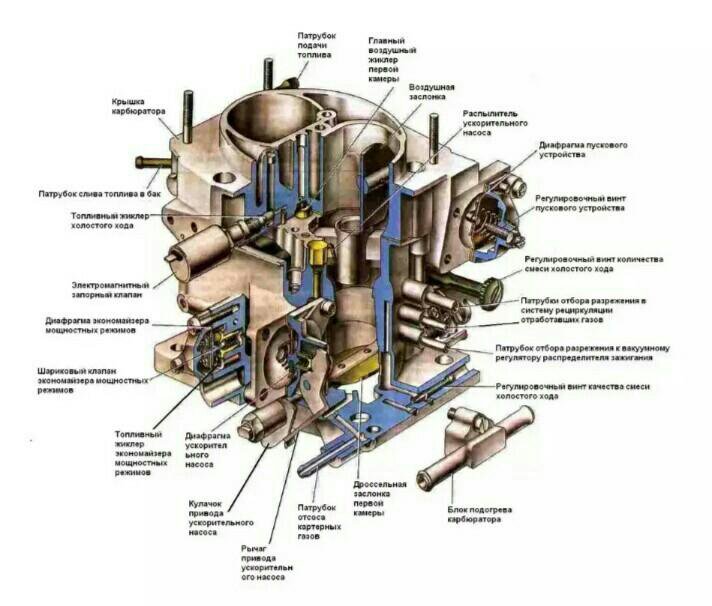

Устройство карбюратора Солекс 21083

Все устройства из этой серии отличаются принципиально унифицированной конструкцией. Определённые различия в модификациях связаны с применением дозирующих подачу горючего элементов. В целом карбюраторы рассчитаны на 2 поплавочные камеры, систему открытия дросселей, а также охлаждение каналов холостого хода.

В корпусе можно обнаружить поплавковую камеру и 2 камеры для смеси горючего с диффузорами. Кроме того, здесь же присутствуют экономайзер с эконостатом, каналы для прохода топлива и воздуха, заслонки дросселя, винты регулировок и настроек. К корпусу пятью винтами крепится крышка. В ней предусматриваются топливные штуцеры, электромагнитный клапан и игольчатый, воздушная заслонка и ряд других небольших узлов.

В карбюраторах этой серии конструктивно продумано несколько систем:

• главные дозирующие и переходные для каждой из обеих камер;
• экономайзеры мощности и холостого хода;
• механизм поплавковый;
• эконостат;
• система холостых оборотов;
• устройство для пуска;
• ускорительный насос;
• система открытия заслонок дросселя и др.

Даже неискушённому в вопросах ремонта автолюбителю будут заметны внешние отличия между карбюраторами Солекс и Озон (ещё одна популярная разновидность этого оборудования).

Принцип действия

У карбюраторов этого бренда принцип работы примерно таков же, как и у других отечественных аналогов. Через специальные жиклёры горючее, как и воздух, поступают в поплавковую камеру, где происходит дальнейшее смешивание. Через диффузоры она поступает к двигателю. Водитель нажатием на педаль акселератора приводит в действие привод с дроссельными заслонками. По принципу своего устройства в карбюраторе можно регулировать, как количество, так и качество рабочей смеси на основе воздуха и топлива.

Принцип работы прост, однако зачастую возникает при эксплуатации потребность в калибровке данного устройства. Эти проблемы указывают на наличие определённых неисправностей. Если при корректировке положения винта количества топлива от двигателя не поступает соответствующих реакций, значит, что поступает излишне много бензина в канал холостого хода. Это может быть следствием несоответствия размеров соответствующих жиклёров, либо деформировались их посадочные места. Также это может возникать из-за неправильной установки электромагнитного клапана.

С целью повышения эффективности работы узла и увеличения мощности проводятся мероприятия по его модернизации. Известны такие варианты, которые могут повлиять на принцип действия Солекс 21083:

1. Выставление нового уровня горючего в поплавковой камере с одновременной заменой иглы. Так удаётся обеспечить карбюратору более стабильную работу. Многие используют резиновую запорную иглу — она позволяет поддерживать заданный режим оборотов.
2. Распиливание дроссельных заслонок. При этом устанавливаются несколько меньшие сечения входных отверстий, чем предусмотрено штатными стандартами. Это позволит снизить прожорливость мотора, а заодно и выброс вредных веществ. Топливовоздушная смесь сможет более равномерно распределяться по цилиндрам.
3. Процедура полировки диффузоров. Она позволяет снизить потери за счёт аэродинамического эффекта.

Других отличий, влияющих на принцип действия, у карбюраторов марки Солекс 21083, не предусмотрено.

Регулировка карбюратора Солекс 21083 — основные нюансы

Большинство автомобилистов рано или поздно сталкивается с проблемой регулировки карбюратора Солекс 21083. Она включает в себя коррекцию работы холостых оборотов и уровня топлива. Рассмотрим подробнее каждую из этих операций:

1. Коррекция уровня топлива в камере. Чтобы задать новый уровень, следует ориентироваться на то положение, которое занимают поплавки по отношению к крышке этого топливного узла. Однако работа бензонасоса на разных авто с одной и той же моделью Солекс 21083 может отличаться. Это приводит к тому, что давление на запорный клапан тоже может быть различным. Чтобы точно выставить уровень бензина, сначала двигатель прогревают в течение 5-10 минут, после чего глушат. Далее снимается шланг подачи бензина, чтобы излишки не повлияли на точность проводимых замеров. Теперь выкручиваются винты, крепящие крышку к корпусу устройства. Как только снят трос подсоса, можно осторожно приподнимать крышку. Теперь пришла очередь замеров, которые проводятся линейкой или штангенциркулем. Между поверхностью крышки и поверхностью уровня топлива должно быть 25-миллиметровое расстояние. Среднее расстояние устанавливается как усреднённое значение между значениями каждой из камер.
2. Регулировка холостых оборотов мотора. К этой процедуре приступают уже после того, как в поплавковых камерах был откорректирован уровень топлива. Для этого берётся плоская отвёртка, с помощью которой до максимума закручивается винт качества противоположно ходу часовой стрелки циферблата. После этого его выкручивают на 5 оборотов, а затем ещё на 1. Можно запускать двигатель и убирать подсос топлива. Теперь обращаются к помощи винта качества. За основу берётся минимальная частота, обеспечивающая устойчивую работу мотора. Нормальное значение будет в диапазоне 900-1200 единиц. Это свидетельствует о создании минимального разряжения. Теперь можно закручивать его обратно до появления неустойчивых оборотов. От этого положения винт следует вернуть на 1 оборот до восстановления устойчивой работы. Настройка холостых оборотов приводит к достижению эффективного соотношения устойчивой работы силового агрегата при минимальном разряжении.

По показателю качества смеси существует собственная градация. Главная задача функционирования карбюратора заключается в подготовке смесей, которые могут быть следующими:

• в нормальной смеси пропорции бензина и воздуха составляют примерно 1 и 15 частей соответственно. Сгорание происходит без остатка, а мощность находится на достаточном уровне;
• в обогащённой рабочей смеси на 1 часть воздуха приходится от 13 до 15 частей топлива. Его потребление двигателем возрастает, но заодно это приводит к его повышенной отдаче;
• в богатой смеси воздуха становится ещё меньше по отношению к горючему. Благодаря кислородному дефициту не происходит полного сгорания бензина в цилиндрах. Кроме того, сам силовой агрегат может работать с перебоями;
• на переобогащённой смеси (соотношение бензина всего 1/5) двигатель работать не сможет, поскольку искра не сможет зажечь топливо вследствие нехватки кислорода;
• в обеднённой наблюдается пропорция бензина менее, чем 1/15 в сравнении с воздухом. Работа мотора становится максимально экономичной, однако недостаточно эффективной;
• в бедной смеси будет на 1 часть горючего 17 и более частей кислорода. Двигатель работает и не экономично, и не устойчиво.

Проблема настройки карбюратора Солекс 21083 как раз связана с тем, что он используется для приготовления рабочей смеси. В ходе приготовления происходит частичное испарение паров горючего, а также их последующее смешивание с частями воздуха.

Наиболее часто при эксплуатации транспортных средств встречаются несколько проблем и неисправностей работы карбюратора, требующие регулировки поплавков ВАЗ 2108 Солекс и других конструктивных элементов. Проявляют они себя следующими симптомами:

• мотор захлёбывается при работе на холостых оборотах. Частая причина такой неисправности кроется в засорении топливного жиклёра. Зачастую помогает просто его выкрутить и продуть струёй воздуха. В отдельных случаях может выйти из строя блок управления клапаном. Для этого можно подать питание на его разъём и убедиться в том, что оно поступает;
• характерные провалы, когда водитель резко жмёт ногой на педаль акселератора. Как правило, причина будет скрываться в работе ускорительного насоса — либо порвалась его диафрагма, либо засорились распылители;
• повышение потребления горючего и, одновременно, неустойчивые холостые обороты. Связано с нарушениями работы игольчатого клапана. Из-за его негерметичности переполняется поплавочная камера, поэтому лучшим решением станет полная замена клапана.

Основным предназначением карбюраторов марки Солекс, устройство и настройка которых разбирались в сегодняшнем обзоре, является их установка на 1,5 литровые двигатели автомобилей концерна АвтоВАЗ. Одним из основных преимуществ стало появление в конструкции электромагнитного клапана, регулировавшего на холостых оборотах подачу горючего. Кроме того, предусмотрен подогрев топливовоздушной смеси перед дальнейшим поступлением её в цилиндры. Поэтому разборку и настройку этого топливного оборудования можно выполнить в своём гараже, если воспользоваться приведенными рекомендациями. У кого имелся собственный опыт регулировки изделий марки Солекс, приглашаем поделиться им с остальными читателями.

Как отрегулировать или настроить карбюратор

ПРЕДУПРЕЖДЕНИЕ ОБ АВТОРСКИХ ПРАВАХ:
Все изображения и тексты на этой веб-странице являются собственностью nomaallim.com. Любое использование любой части этого контента без письменного согласия nomaallim.com подлежит юридическим процедурам в соответствии с международными и местными законами соответствующей страны. Использование названия «nomaallim», «nomaallim com» или «nomaallim.com» в тексте, описывающем несанкционированно скопированный контент, не является исключением и влечет за собой санкции в соответствии с действующим законодательством и процедурами.

Общий индекс сложности: 4 /10 Если у вас нет инструментов, вы платите $ 25 , чтобы получить их для этой работы , если у вас нет опыта, вы потратите 1 час , чтобы выполнить эту работу. БЕЗ ПРОБЛЕМ БЕЗОПАСНОСТИ ПЕРЕД НАЧАЛОМ РАБОТЫ На приведенном ниже рисунке показаны наиболее распространенные регулировки, которые можно выполнить для любого карбюратора. Некоторые карбюраторы требуют дополнительных регулировок, которые здесь не рассматриваются. Для регулировки смеси и холостого хода обратитесь к подсказке «Настройка двигателя».

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Наши изображения носят информативный характер и иллюстрируют работы, выполненные нами в наших собственных помещениях для нашего собственного использования и удовлетворения. Читатели, которые планируют выполнять аналогичные работы, вдохновленные указанным ниже методом, должны делать это на свой страх и риск и под свою ответственность.

Примечание. На приведенном ниже рисунке показан карбюратор Solex 34-34 Z1 (34/34 Z1), устанавливаемый на Citroën BX, Citroën XM 2.0, Peugeot 305, Peugeot 309., Peugeot 505 2.0, Peugeot 605 2.0 и т. д. Работы на других карбюраторах остаются во многом схожими.

Настройка карбюратора

Нажмите на ссылку ниже для настройки карбюратора при работающем двигателе.
Как установить винт соотношения воздух-топливо в карбюраторе и отрегулировать обороты холостого хода двигателя.

Тюнинг карбюратора

Проверка основания карбюратора на наличие искривлений

1-  Управляйте основанием с помощью линейки, как у этой стальной пластины, изображенной здесь. Поверните пластину вокруг и проверьте, изогнута ли основа, как показано на этом рисунке. ​

2- С помощью маркера отметьте наиболее изогнутый угол. ​

3- Подкорректировать напильником. Имейте в виду, что для выдувания металлических частиц потребуется сжатый воздух. Также можно использовать мягкую кисть.

4- После того, как метки исчезнут, снова проверьте с помощью планшета удовлетворительный результат.

5- Используйте более толстую базовую прокладку. См. нашу специальную страницу для изготовления прокладок карбюратора.​

6- Сменная прокладка может иметь толщину до 3 мм. ​

Регулировка уровня поплавка карбюратора

1- Установите на место новую прокладку и измерьте высоту поплавков, когда они нажимают на впускной топливный клапан. Вам нужно знать, до какой меры должно быть отрегулировано это значение, ища настройки регулировки вашего карбюратора.

2- Аккуратно отогните защелку, прижимающую шар клапана. Используйте плоскогубцы с длинными губками или пальцы. Всегда вносите коррективы постепенно.

3- Повторите измерение, чтобы проверить, достигнуто ли правильное значение. Убедитесь, что это относится к обоим поплавкам, если в вашем карбюраторе их два.

4- Убедитесь, что ваши настройки приводят к тому, что поплавки давят на шар, прежде чем коснуться корпуса карбюратора.

Регулировка открытия холодного дросселя карбюратора

1- Переверните полностью собранный карбюратор. Посмотрите на свой дроссель, чтобы убедиться, что он открыт на какое-то значение, когда дроссельная заслонка закрыта. Такое значение должно быть получено из значений настройки вашего карбюратора. Обычно это несколько миллиметров (от 5 до 6).

2- Вам также необходимо знать, какой винт регулирует дроссельную заслонку, и поворачивать его до тех пор, пока не будет получена правильная настройка. Используйте сверло того же диаметра, что и необходимое расстояние, и вставьте его между дроссельной заслонкой и корпусом.

3- Это отверстие устанавливает скорость холостого хода вашего двигателя в холодном состоянии с полностью закрытой воздушной заслонкой. ​

См. также:

Карбюратор быстро ремонт Снятие карбюратора Чистка карбюратора Переходная пластина карбюратора Резка прокладки основания карбюратора

Для регулировки смеси при работающем двигателе посетите нашу страницу настройки двигателя.
