Где располагается реле для стеклоподъемников? Ищем неполадки самостоятельно.

При установке стеклоподъемников на многих моделях авто, система функционирует с помощью реле: этот элемент выполняет опцию ключа, который замыкает и размыкает цепь при входных воздействиях того или иного типа. Применение реле позволяет устройствам работать только тогда, когда зажигание машины включено; без этого приспособления нагрузка на аккумулятор возрастает, и электрические приборы автомобиля быстро разряжают батарею, что усиливает ее износ. При помощи реле электростеклоподъемники могут работать более быстро, поэтому эксплуатация автомобиля будет не только безопаснее, но и несколько удобнее.

В некоторых случаях это приспособление нуждается в замене, и понять, что необходимо установить новый компонент, можно по поведению стеклоподъемников (проблемы с опусканием/поднятием стекла, заклинивание и т.п.). Чтобы провести замену, нужно знать, где находится это устройство. В большинстве автомобилей вне зависимости от марки и модели его следует искать в монтажном блоке, там же, где размещаются предохранители для всех электронных приборов машины.

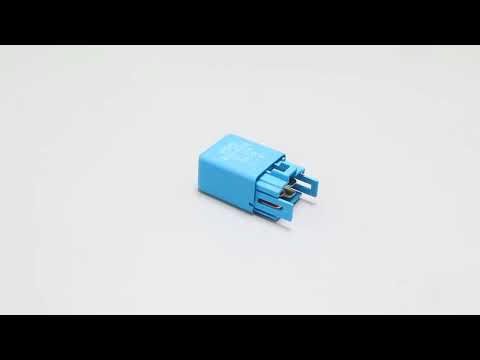

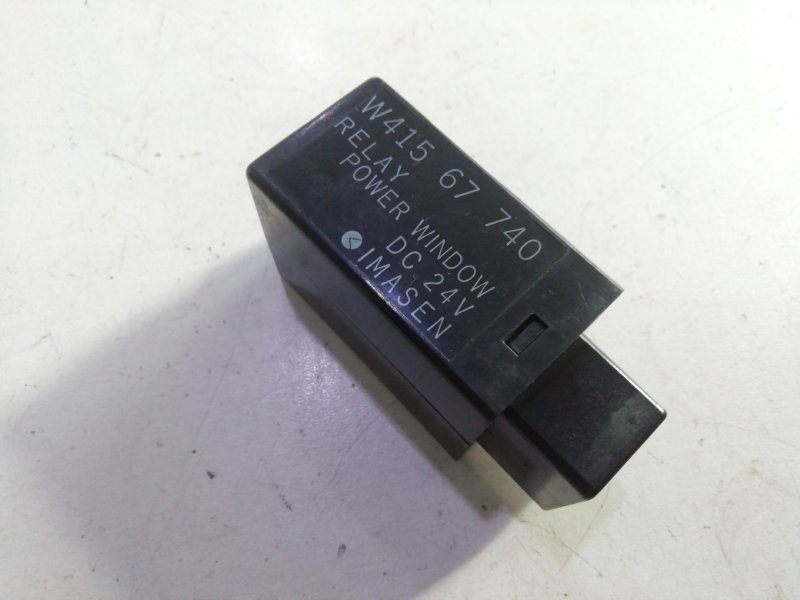

Что такое реле стеклоподъемных механизмов?

Содержание статьи

  • 1 Что такое реле стеклоподъемных механизмов?
  • 2 Как найти реле в машине?
  • 3 Когда требуется замена реле?

Данное приспособление предназначается для того, чтобы осуществлять подачу питания на кнопки, отвечающие за включение механизма стеклоподъемника, когда ключ зажигания находится в соответствующем положении. Соединение устройства напрямую с системой зажигания способно привести к перегрузке контактов; кроме того, в случае отсутствия реле при проблемах с соединением (залипание кнопки) может произойти сбой работы электромотора, и это повышает риск короткого замыкания в электрике, из-за чего случаются возгорания.

Реле для работы стеклоподъемников машины имеет навесной тип конструкции, принцип работы системы в случае его применения довольно прост. При нажатии кнопки для поднятия стекла один контакт замыкается на автомобильную массу, переходя в верхнюю позицию, а другой замыкается на положительном значении. Ток проходит через диод-полупроводник и обмотку реле, после чего оно срабатывает, а контакт, служащий для переключения, соединяет двигатель с массой, и тот включается. При нажатии кнопки для опускания стекла действия происходят в обратном порядке: первый контакт замыкается на +, второй – массу. Установка реле хороша не только тем, что она обезопасит зажигание от сгорания и снизит нагрузку на АКБ, но и может быть осуществлена своими руками.

Как найти реле в машине?

Данный элемент располагается там же, где и предохранители: в специальном монтажном блоке. В случае, если водитель обнаружил сбои в работе электрики или приборов, прежде всего нужно проверить исправность этих элементов. В большинстве машин монтажный блок находится в левой части приборной панели. Чтобы открыть доступ к устройствам, необходимо нажать на специальную кнопку и отодвинуть крышку книзу. Чаще всего снятие предохранителей осуществляется при помощи щипцов, которые есть в самом блоке, а реле демонтируется вручную.

Проверка элемента осуществляется, если подъемный механизм перестал работать. В случае, если с устройством нет неполадок, потребуется диагностика самого подъемника (мотор, шестерни, состояние проводов).

Когда требуется замена реле?

Как правило, причиной повреждения такого устройства является короткое замыкание или иной сбой электрической цепи, который вызывает перегорание. При этом повреждения могут затронуть и предохранители, поэтому диагностике следует проверить все системы. Чаще всего признаками выхода реле из строя или его нестабильной работы становятся следующие явления:

Стеклоподъемники перестают работать: при нажатии на кнопку стекла не смещаются ни для закрывания, ни для открывания.
Приборная панель выдает сигнал повреждений электрики, после чего необходима проверка при помощи диагностического сканера (актуально для ряда моделей иномарок).
Быстрая разрядка аккумулятора: это может свидетельствовать о том, что реле не работает, и мотор стеклоподъемного механизма продолжает функционировать после закрывания/открывания окон.
Для проверки большинства реле, в том числе для стеклоподъемников, используются мультиметры: при повреждении на дисплее появляется значение 0.

Как выявить неисправность в электростеклоподъемнике

Представьте, что вы приехали в аэропорт на машине, и перед шлагбаумом для въезда требуется опустить водительское стекло, чтобы получить карточку для парковки. Вы нажимаете на кнопку электростеклоподъемника, но стекло не опускается. Понятно, что у вас в этот момоент не будет времени на то, чтобы выяснять причину неисправности, и вы просто откроете дверь и заберете карточку. Но как быть, если стеклоподъемник не реагирует на нажатие клавиши при опущенном стекле. Что делать?

Павел Горбачев

Pixabay

Не спешите ехать в автосервис, потому что поиск неисправности, который будут проводить специалисты, вы можете осуществить самостоятельно.

Содержание статьи

Предохранитель/Реле

Прежде всего, понажимайте все кнопки стеклоподъемников в дверях. Если они все не работают, то проблема кроется в реле стеклоподъемника или предохранителе. Проверьте целостность предохранителя цепи электростеклоподъемников. Замените сгоревший предохранительный элемент целым и проверьте работоспособность стеклоподъемника, нажав на кнопку. Если ничего не изменилось, то замените и реле.

Целостность проводки

Иногда случается, что электрические провода перетираются от постоянных сгибаний-разгибаний под резиновой муфтой между дверью и кузовом. А бывает и так, что перегорают провода между кнопками и моторчиком стеклоподъемника. Для выяснения того, что могло случиться с проводами в цепи, нужен мультиметр или универсальный тестер с щупом и зажимом. Сначала проверьте провода, которые идут к кнопкам. Затем протестируйте провода от кнопки к моторчику. Если найдете обрыв провода, то дальше нужно только заменить дефектный провод целым.

Механическая проблема

Бывает такое, что из-за недостаточной смазки или вследствие сильной тряски на дороге могут заклинивать и перекашиваться механические элементы привода стеклоподъемника. Проверьте все эти элементы на предмет заеданий, побрызгайте их проникающей смазкой, а затем покройте слоем консистентной смазки, которая имеет широкий температурный диапазон.

Привод стеклоподъемника

Если предыдущие пункты проверки выполнены, то вам нужно проверить электромотор, который приводит в движение механизм стеклоподъемника. Порой достаточно аккуратно постучать по металлическому корпусу электромотора гаечным ключом, и он может ожить! Причин такой неисправности может быть несколько, в зависимости от модели автомобиля и электрической схемы: от модификации реле, которое может прекращать подачу тока на электромотор, если стекло начинает заедать во время движения, до банального заклинивания деталей внутри электромотора.

Если же стеклоподъемник после всех этих процедур не восстановил работоспособность, то это может означать окончательный выход из строя электромотора. Приобретите новый электромотор.

Если вы уже сняли неисправный электромотор, то во время вынужденного ожидания поставки этой запасной части зафиксируйте стекло двери изнутри в поднятом положении при помощи деревянной планки необходимой длины: одним концом подоприте нижний срез стекла, а другой конец уприте в низ двери.

Поиск и устранение неисправностей электрических стеклоподъемников

Поиск и устранение неисправностей электрических стеклоподъемников

ELECT-20, Поиск и устранение неисправностей стеклоподъемников


Версия для печати Acrobat
Введение

Когда что-то идет не так с вашими электрическими стеклоподъемниками, иногда бывает сложно выяснить причину проблемы. Эта процедура устранения неполадок предназначена для того, чтобы помочь вам определить причину проблем с работой ваших окон.

Инструменты

  • Измерительный прибор (вольтметр/омметр)
  • Инструмент для снятия обшивки (если необходимо снять дверную панель)
  • Крестообразная отвертка (если необходимо снять дверную панель)
Средство устранения неполадок стеклоподъемников
Симптом
Возможная причина
Чеки
Окно не двигается Перегоревший предохранитель Если предохранитель электрических стеклоподъемников неисправен, ни одно окно не будет двигаться. Итак, если проблема только с одной стороны, предохранитель в порядке.

Проверьте предохранитель:

  • Early 944s (Pre-1985.5) — предохранитель 8 (16A), дополнительная панель предохранителей
  • Поздние модели 944 (1985.5 и новее) — предохранитель 4 (30 А), центральный электрический щиток
Плохое реле Если реле электрического стеклоподъемника неисправно, ни одно окно не будет двигаться. Итак, если проблема только с одной стороны, реле в порядке.

Если вы подозреваете, что реле электрического стеклоподъемника неисправно, вы можете снять реле и клеммы 30 и 87 перемычки, чтобы включить электродвигатели стеклоподъемников. Когда вы устанавливаете перемычку, вам не нужно включать зажигание для проверки/управления электрическими стеклоподъемниками. На ранних 944-х реле стеклоподъемника расположено в нижней левой части центральной консоли рядом с компьютером DME. На более поздних моделях 944 он расположен на центральной электрической панели (G7).

Неисправный переключатель окна / неисправная проводка Если у вас проблема с окном только с одной стороны, причина, скорее всего, в неисправном переключателе, плохой проводке или неисправном моторе стеклоподъемника. Наиболее распространенная проблема из них — переключатель стеклоподъемников. Итак, мы сначала устраним неисправность переключателя, а в процессе проверим проводку до переключателя.

Переключатели стеклоподъемников пассажира (по одному на каждой двери) соединены последовательно с переключателем со стороны водителя, подающим питание на переключатель со стороны пассажира. Итак, если у вас есть проблема с окном пассажира, это может быть с любой стороны. Самый простой способ проверить это — взять заведомо исправный переключатель (например, если окно водителя работает нормально) и подключить его к каждому из положений переключателя окна пассажира, чтобы посмотреть, сможете ли вы заставить его начать работать.

Тест оконного переключателя

Окна двигаются медленно Перетаскивание оконного механизма Смажьте направляющие на оконном механизме. Инструкции по снятию дверных панелей для доступа к электродвигателю стеклоподъемника см. в:
Дверные панели — снятие и установка.
Стеклоподъемник Проверьте правильность напряжения на разъеме электродвигателя стеклоподъемника, когда переключатель стеклоподъемника нажат. Инструкции по снятию дверных панелей для доступа к электродвигателю стеклоподъемника см. на странице 9.0015 Дверные панели — Снятие и установка.

Проверка выключателя стеклоподъемника

  1. Снимите проверяемый переключатель стеклоподъемника с дверной панели. На оконных переключателях есть четыре язычка (два сверху, два снизу), которые необходимо отпустить, чтобы снять переключатель. Будьте предельно осторожны, пытаясь освободить эти выступы, так как их можно легко сломать. Обычно я подсовываю маленькую плоскую отвертку под два выступа одновременно, чтобы освободить их (см. рисунок ниже).
  2. Поверните ключ зажигания в положение ON.
  3. С помощью вольтметра на штекере выключателя проверьте наличие приблизительно 12 В постоянного тока от клеммы 4 (RD/GN) к массе и клеммы 5 (RD/BL) к массе. Надлежащее напряжение подтверждает исправность источника питания и проводки до переключателя стеклоподъемника.
  4. С помощью омметра проверьте переключатель стеклоподъемника следующим образом:
    1. Когда переключатель стеклоподъемника нажат в направлении открытия (см. схему выше), вы должны считать низкое сопротивление (менее 1 Ом) на клеммах 1–4 и клеммы 2-3.
    2. Когда переключатель стеклоподъемника нажат в направлении закрытия, вы должны обеспечить низкое сопротивление от клемм 1 до 3 и клемм 2 до 5.
  5. Если измерения, проведенные выше, не соответствуют техническим характеристикам, переключатель стеклоподъемника неисправен. В этом случае у вас есть два варианта. Вы можете заменить переключатель или разобрать переключатель и почистить контакты. Если вы хотите попробовать очистить оконные переключатели, обратитесь к разделу «Ремонт оконных переключателей» ниже.

Ремонт оконных выключателей

Введение

Большинство проблем с оконными переключателями возникают из-за грязных контактов. В большинстве случаев оконные выключатели можно разобрать, почистить контакты и снова собрать выключатели, и они будут функционировать так же, как новые выключатели. Однако иногда переключатели изнашиваются до такой степени, что переключатели не будут работать плавно, и их, возможно, придется заменить.

Процедура

  1. Клеммная колодка оконного переключателя на задней стороне переключателя удерживается на месте четырьмя выступами (по два с каждой стороны), которые входят в фиксаторы на корпусе переключателя. Снимите клеммную колодку, вставив маленькую плоскую отвертку сбоку от клеммной колодки на задней панели коммутатора. Убедитесь, что задняя часть переключателя обращена вверх, иначе внутренние части переключателя выпадут при снятии клеммной колодки.
  2. Когда клеммная колодка отключена, снимите внутренности переключателя и осмотрите контакты переключателя. Если вы измерили сопротивление контактов переключателя в разделе тестирования переключателя, и сопротивление было высоким, вы, вероятно, обнаружите грязные контакты переключателя (см. рисунок ниже).

  3. Очистите контакты переключателя и соберите переключатель. См. изображение ниже для сравнения контактов до и после очистки.
  4. После повторной сборки проверьте плавность работы переключателя и проверьте его в соответствии с разделом «Проверка оконного переключателя».
    ПРИМЕЧАНИЕ

    Переключатель, показанный на предыдущих рисунках, был неработающим, и его можно было отремонтировать, просто очистив контакты переключателя.

Clark’s Garage 1998


Руководство по обслуживанию Nissan Rogue: Реле стеклоподъемника — диагностика DTC/цепи — система управления стеклоподъемниками

Руководство по обслуживанию Nissan Rogue / Внешний вид кузова, двери, крыша и автомобиль безопасность / Система управления стеклоподъемниками / DTC / диагностика цепей / Реле стеклоподъемников

Описание

Питание подается на главный стеклоподъемник и замок/отпирание дверей с помощью BCM контроль.

Компонент Проверка функционирования

1. ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ РЕЛЕ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА

Убедитесь, что рабочий шум реле стеклоподъемника переключатель в сборе (автоматический A/ C) или Front air control (ручной кондиционер)] можно услышать при включении основного питания. запирание/отпирание окон и дверей включить.

Результат осмотра нормальный? ДА >> Цепь питания реле стеклоподъемников в порядке.

НЕТ >> См. PWC-48, «Процедура диагностики».

Процедура диагностики

Информацию о схеме электрических соединений см. в PWC-17, «Схема электрических соединений».

1. ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ СТЕКЛОПОДЪЕМНИКА

  1. Отсоедините разъем BCM.
  2.  Включите зажигание.
  3.  Проверьте напряжение между разъемом BCM и массой.

Результат проверки нормальный? ДА >> Замените BCM. См. BCS-75, «Снятие и установка» (с интеллектуальная ключевая система) или BCS-135, «Снятие и установка» (без системы Intelligent Key).

НЕТ >> ПЕРЕЙДИТЕ К ЭТАПУ 2.

2. ПРОВЕРЬТЕ ЦЕПНОСТЬ ЖГУТА

  1. Выключите зажигание.
  2.  Отсоедините BCM и реле электрического стеклоподъемника.
  3.  Проверьте целостность цепи между разъемом BCM и реле электрического стеклоподъемника. разъем.

Результат проверки нормальный? ДА >> ПЕРЕЙДИТЕ К 3.

НЕТ >> Отремонтируйте или замените жгут проводов.

3. ПРОВЕРЬТЕ РЕЛЕ 9 СТЕКЛОПОДЪЕМНИКА0009

Проверить реле стеклоподъемников.

См. PWC-49, «Проверка компонентов».

Результат осмотра нормальный? ДА >> Проверить периодический инцидент. См. GI-41, «Прерывистый инцидент».

НЕТ >> Замените реле электрического стеклоподъемника.

Проверка компонентов

1. ПРОВЕРЬТЕ РЕЛЕ ЭЛЕКТРИЧЕСКОГО ОКНА

Проверьте реле электрического стеклоподъемника.

Результат проверки нормальный? ДА >> Окончание проверки.

НЕТ >> Замените реле электрического стеклоподъемника.

    Цепь энкодера

    Описание Определяет состояние работы левого электродвигателя переднего стеклоподъемника и передает к главному стеклу и двери переключатель блокировки/разблокировки в виде импульсного сигнала. Проверка функционирования компонента 1.ПРОВЕРЬТЕ КОДИРОВАНИЕ…

    Дверной выключатель

    С ИНТЕЛЛЕКТУАЛЬНЫМ КЛЮЧОМ С ИНТЕЛЛЕКТУАЛЬНЫМ КЛЮЧОМ: Проверка функционирования компонентов 1.ПРОВЕРЬТЕ ФУНКЦИОНАЛЬНОСТЬ Выберите «LOOR LOCK» в «BCM», используя CONSULT. Выберите «DOOR SW-DR», …
