Ремонт обогрева стекла авто – нитей, контактов, проводки своими руками

Содержание

Токопроводящий клей для ремонта обогрева заднего стекла

В любое время года водителю необходима исправно работающая машина. И порой некоторые детали считаются не такими важными, а по закону подлости именно они понадобятся в трудную минуту. Одной из неприятностей, которые могут случиться с водителем на дороге, является повреждение системы обогрева заднего стекла. Как зимой в период холодов, так и летом в дождливую погоду, эта функция авто должна выполняться в полном объеме. В противном же случае в салон попадет влажность, и видимость снижается до предела, как следствие, водитель вынужден осуществить ремонт обогревателя заднего стекла автомобиля.

Ремонт обогрева заднего стекла

Система обогрева и функции

Функционирование обогревателя осуществляется за счет электроэнергии. Известно, что на лобовое стекло оказывают воздействие теплые потоки воздуха, для заднего необходимы специальные нагревающие элементы. Ни для кого не секрет, что внутренняя сторона заднего стекла оснащена металлическими дорожками, имеющими большое сопротивление электрическому току. Когда ток протекает по ленточкам, происходит выделение тепла и, соответственно, обогрев. Результат очевиден: прозрачное, сухое, нагретое стекло.

Главной функцией этого конструкционного элемента является борьба с обледенениями, влажностью и запотеваниями. Как только система начинает работать, уже через незначительный период времени стекло чистое и прозрачное. Кроме того, эта функция позволяет не пересушить воздух в салоне автомобиля.

Повреждения системы обогрева

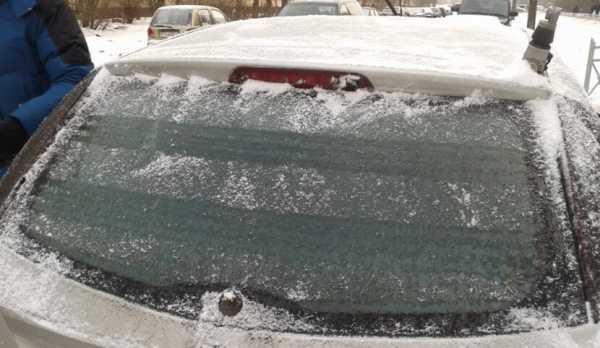

Как правило, водитель замечает повреждения в этой части авто, лишь когда постоянно потеет и не избавляется ото льда заднее стекло. После включения обогревателя в идеале через пару минут оно должно быть прозрачным и чистым, если же этого не произошло, значит, произошло повреждение или функционирование неполноценно. Среди повреждений работы системы следует выделить:

  • Медленное отпотевание стекла. Если видимость не улучшается после нескольких минут работы обогрева, значит, функционирование нарушено. Причина может скрываться в непрочном контакте разъема схемы.
  • Отсутствие работоспособности обогревателя при его включении. В этом случае после нажатия индикатор не светится. Это может быть связано с неисправной клавишей либо сгоревшим предохранителем.

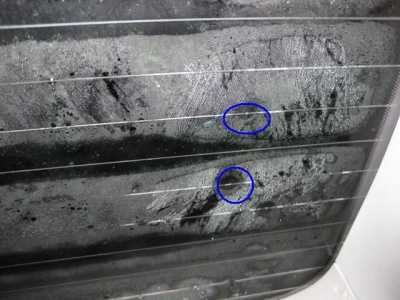

  • Наличие на стекле горизонтальных полос запотелости. Как правило, такая неисправность может произойти из-за обрыва нитей обогрева, которые нанесены на стеклянную поверхность.

Медленное отпотевание стекла

Что бы ни случилось, главное, произвести правильный ремонт обогрева заднего стекла своими руками или с помощью специалиста.

Определение неисправности и ремонт

Считается, что определить повреждения в системе подогрева довольно просто, и с заданной задачей справится каждый водитель. Перед началом работы рекомендуется посчитать нити, нанесенные на стекло, чтобы затем легче было запомнить, какая по счету повреждена. Бывают случаи, когда разрыв увидеть невозможно: он настолько маленький, что следует воспользоваться одним из приборов. Это может быть вольтметр или мультиметр. В любом случае, чтобы произвести ремонт нитей обогрева заднего стекла, нужно тщательно изучить поверхность и выявить повреждения.

Существует несколько эффективных способов поиска неисправностей:

  • Способ визуальной диагностики – в поврежденных местах при включенном обогреве стекло не прогревается и остается запотевшим.

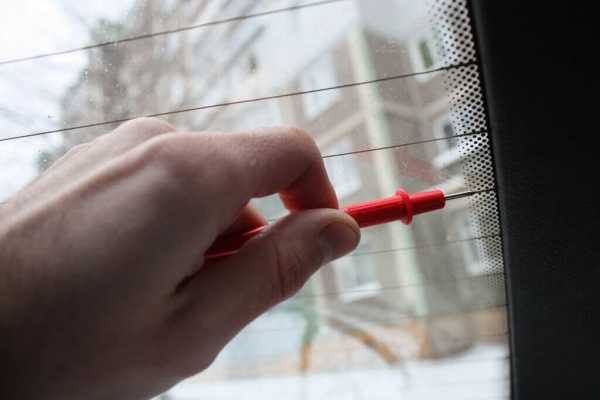

  • С применением вольтметра – при включенном обогревателе следует один щуп положить на «массу» машины, а второй, обернув фольгой, поместить по центру нити. Необходимо следить за напряжением, его показатель не должен превышать 5 В. Если же прибор показывает 0 или 12 В, то в этом месте находится разрыв.
  • С применением омметра – прибор включается в режиме «килоомы» и подсоединяется к противоположным выводам обогревателя. Следует смочить ватку и провести по нити. В месте, где стрелка будет дергаться, и находится разрыв.

Определение неисправности обогрева заднего стекла

Осуществить ремонт обогревателя можно самыми разнообразными методами, например, приобрести специальный набор для ремонта нитей обогрева заднего стекла.

Починить систему можно с помощью ремонтного набора, токопроводящей пасты и народными методами. Главным отличием всех вариантов являются материалы, которые используются во время работы.

Материалы для ремонта

Приобретая ремонтный набор, водитель имеет возможность починить нагревательную нить до 10 см.

Материалы, которые используются в таких комплектах:

  • шаблон с нитями;
  • термически активная полимерная смола в баллоне.

Материалы для ремонта обогрева заднего стекла

Работы проводятся строго при выключенной системе обогрева. Определив место повреждения, необходимо снять защитную пленку с шаблона и прикрепить к найденному месту. Нанесение полимерного материала производится с помощью кисточки, и после высыхания повторяется несколько раз. После выполнения работ трафарет снимается и желательно не включать обогреватель в течение суток.

В случае использования токопроводящей пасты, может понадобиться только строительный фен, который ускоряет высыхание материала.

Материалами, которые используются при «народных» методах ремонта обогревателя, являются краска (клей) и стружка, металл для спаивания поврежденного места. Как правило, краску подбирают в соответствии с цветом нитей и соединяют со стружкой, придерживаясь пропорции 1:1. Для работы понадобится трафарет, по которому наносится смесь (при включенном устройстве). Преимуществом этого метода ремонта является отсутствие необходимости ожидания высыхания в течение суток. Водитель сразу же может ехать, после выполнения работ. Для пайки подойдет хлористый цинк.

Как восстановить тепло с помощью клея

Довольно часто водители используют токопроводящий клей для ремонта обогрева заднего стекла. Материал смешивают со стружкой, которую добывают напильником или медно-латунным бруском. Соблюдается пропорция 1:1. В результате получается консистенция мягкого теста. С помощью изоленты или скотча делается трафарет, и приготовленная смесь наносится на место повреждения. После процедуры не нужно дожидаться высыхания материалов и сразу можно двигаться в путь.

Клей для ремонта обогрева заднего стекла

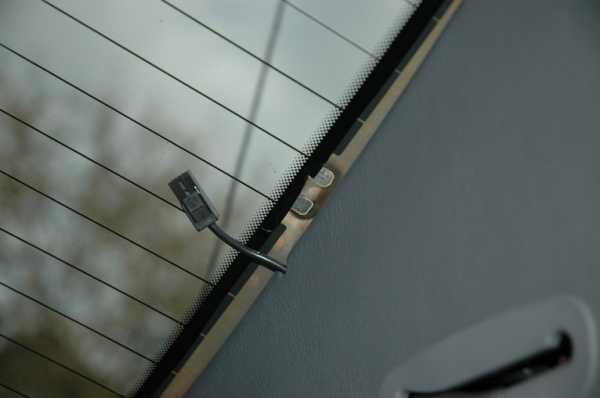

Что делать с контактами, и другие методы

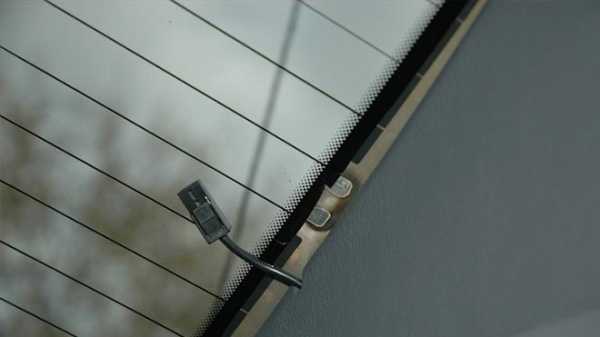

Если же в системе обогрева этого элемента авто были повреждены контакты, то лучше всего воспользоваться способом пайки. Такой метод наиболее надежный и надолго поможет забыть об этой данной проблеме. Для работы прекрасно подойдет хлористый цинк. Рекомендуется брать припой с минимальным содержанием олова. После окончания работ стекло нужно хорошо промыть водой, чтобы убрать остатки химического вещества.

Цена восстановления тепла

На самом деле произвести ремонт обогревателя довольно просто и недорого. Воспользовавшись методом «краска + стружка», водитель понесет минимальные затраты, приобретя краску нужного цвета (или воспользовавшись имеющимся материалом) и приготовив опилки. Если же приобретать ремнабор, то это будет значительно дороже. Стоимость также зависит от производителя токопроводящего клея. Это может быть хорошо известная и дорогостоящая фирма Keller либо производитель подешевле – Loctite. Альтернативным вариантом станет клей российской компании.

Сегодня каждый водитель самостоятельно может отремонтировать систему подогрева этой части авто. Для этого не нужно иметь специальных навыков, достаточно лишь определиться со способом осуществления работ и используемыми материалами. Благодаря множеству вариантов осуществить ремонт можно как с помощью дорогостоящих материалов, так и при минимальных затратах, применяя народные методы. Очень важно правильно определить место повреждения, а затем с легкостью устранить поломку.

mensdrive.ru

пошаговая инструкция, устройство и отзывы

Ток в автомобиле подается от плюсовой клеммы АКБ через замок зажигания, а также через предохранители. Затем напряжение проходит к выключателю обогревателя и на контакт реле. Минус АКБ соединяется с кузовом авто. Один из проводов системы обогрева стекол также соединен с кузовом.

Когда водитель нажимает клавишу включения системы, напряжение приходит на реле. Оно срабатывает, замыкаются силовые контакты. Ток попадает на подогреватели, проходит через нити нагрева и затем через кузов уходит на АКБ.

Устройство нагревательного элемента

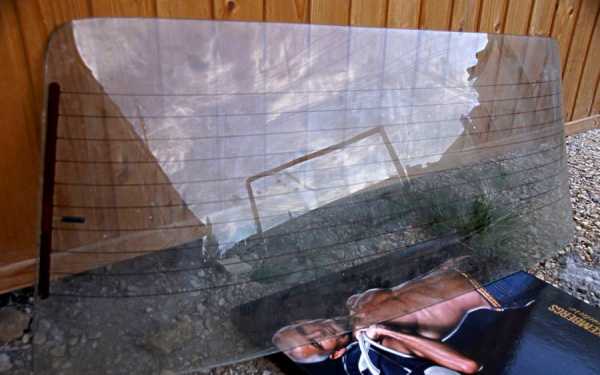

Нагревательный элемент имеет следующее устройство. По бокам на заднем стекле имеются токопроводящие шины. К ним присоединены специальные нити из материалов с высоких сопротивлением. Сопротивление каждой нити составляет 10 Ом.

Число их зависит от размеров стекла. Так, каждая нить – это отдельный элемент, который работает отдельно от других. Все элементы соединены друг с другом параллельно. Такая схема позволяет обеспечить системе высокую надежность. Так, если произойдет обрыв одной нити, все остальные будут работать.

Типичные неисправности

Прежде чем осуществлять ремонт нитей обогрева заднего стекла своими руками, необходимо выяснить неисправности. В зависимости от того, какая неисправность проявляется внешне, можно диагностировать работу системы даже без мультиметра.

Следует учесть, что запустить обогрев стекла можно лишь в том случае, кода включено зажигание. На некоторых моделях авто включить обогрев стекла можно только при запущенном моторе. Это делается для того, чтобы снизить нагрузку на аккумулятор. Системе для полноценной работы необходимо от 10 до 25 А тока.

Обогрев не включается

Итак, если система не включается с соответствующей кнопки, возможно, вышел из строя соответствующий предохранитель. Также может быть сломана кнопка. Если индикаторы работы светятся, но стекло не отпотевает, ремонт нитей обогрева заднего стекла стоит начинать с проверки разъемов и реле. В данном случае по электрическим схемам находят, где установлены детали и меняют их.

Медленное отпотевание

Иногда можно наблюдать случаи, когда между нажатием на кнопку и включением системы подогрева для отпотевания стекла проходит значительное количество времени. Если за бортом низкая температура воздуха или мороз, то причина данной неполадки может быть в плохих контактах на одном из разъемов. Сопротивление на контакте растет, ток становится ниже, падает мощность.

Чтобы проверить данную неисправность, необходимо воспользоваться мультиметром. Изменяют напряжение на клеммах системы обогрева и аккумулятора. Эти напряжения не должны отличаться.

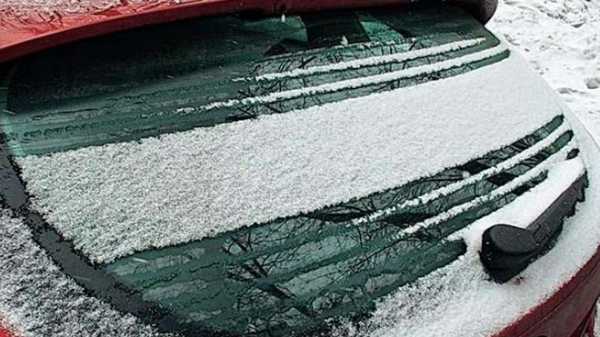

На стекле остаются полосы

Это наиболее популярная неисправность. Проблема связана с обрывом нитей, которые нанесены на стекло. Данную неисправность можно диагностировать по полосам на стекле после включения системы.

Нити, установленные на заднем стекле, отличаются малой прочностью. И если на них хоть немного воздействовать механически, то понадобится ремонт нитей обогрева заднего стекла.

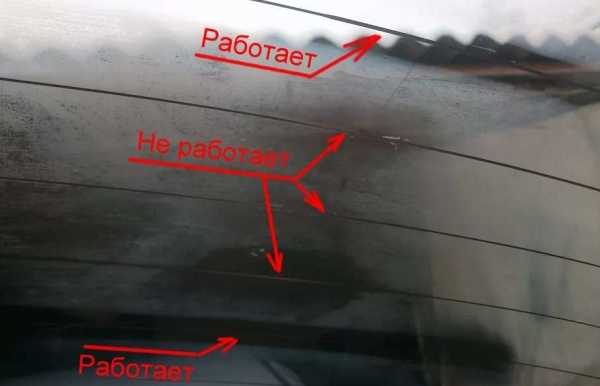

Определяем место обрыва

Найти обрыв не составит труда. Около нити запотелость или мерзлота не пропадет. Именно поэтому, чтобы быстро отыскать поврежденный элемент, нити считают и затем находят поврежденное место. Но иногда обрывы настолько незначительны, что заметить их очень трудно. Тогда следует использовать вольтметр.

За счет того, что одна из шин подключена к кузову машину, минусовой провод мультиметра соединяют с кузовом. Далее положительным проводом со щупом касаются первой и второй шины. На первой напряжение составляет +12 В, а на второй – 0 В. Если по каким-то причинам доступа к шинам нет, то измерения можно выполнить там, где нити выходят из-под уплотнителя.

Если обогрев включен, в системе есть 12 В, но нити не греют, то это говорит том, что вся проводка до первой шины в рабочем состоянии. Если напряжение отсутствует, то это говорит о плохом контакте. Требуется выполнить ремонт нитей и контактов обогрева заднего стекла. Также может выйти из строя реле.

Если напряжение есть не только на первой, но и на второй шине, то ищут плохие контакты в цепи соединения проводов системы обогрева к массе.

Как найти обрыв

Нить – это лента с сопротивлением 10 Ом. В разных местах напряжение будет разным. В первой точке напряжение составит 12 В, в третьей – 6 В, в пятой – 0 В. Если не знать, какая из нитей повреждена, ее легко отыскать. Для этого меряют напряжение посередине каждой полосы. Если нить оборвана, то напряжение будет либо 12 В, либо 0. Следовательно, обрыв слева или справа.

Ремонт

Существует несколько способов, позволяющих отремонтировать эту систему. Самый эффективный и быстрый – это использовать набор для ремонта нитей обогрева заднего стекла.

Их много, они предназначены для восстановления целостности лент. В этом наборе есть все. Он представляет собой шприц со специальной пастой. Отзывы хорошо характеризуют средство Permatex. Ремонт нитей обогрева заднего стекла с ним производится очень легко и просто. Вам не нужны какие-либо дополнительные инструменты. Все есть в наборе.

Итак, как произвести ремонт? Все очень просто:

  • При помощи спирта либо растворителя очищаем область стекла в месте разрыва нити.

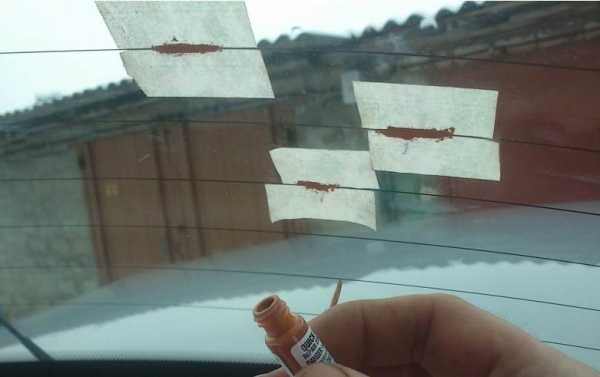

  • Берем в руки скотч и наклеиваем его с двух сторон обогревающего элемента. При этом расстояние между лентой не должно отличаться от толщины нити обогрева.
  • При помощи кисточки или шприца наносим токопроводящий клей или пасту (в зависимости от того, какой набор будет использоваться). Как его наносить? Клей должен перекрыть собой целую часть нити по 10 миллиметров с каждой стороны.
  • Удаляем скотч и ждем, пока клей высохнет. Согласно инструкции, состав засыхает за 24 часа.
  • Спустя сутки, удаляем излишки клея. Это можно сделать острым ножом – кухонным либо канцелярским. Будьте аккуратны – нож может легко повредить поверхность обогревающего элемента.
  • Протираем стекло мягкой и слегка увлаженной ветошью.
  • Проверяем работоспособность элемента.

Также можно использовать другое средство для ремонта нитей обогрева заднего стекла. Это «Элеконт» отечественного производства. Массу наносят на место, где нить разорвана. Накладывают клей так, чтобы он перекрывал целую часть нитки с каждой из сторон. После затвердения система электрического обогрева снова заработает.

Есть мнение, что клей можно сделать самому (из металлической стружки). Но делать этого не стоит. Готовый продукт гораздо эффективнее. Кроме того, надежность технологии самостоятельного изготовления клея не подтверждена.

Заключение

Итак, мы выяснили, как устроены нити обогрева и как их отремонтировать. Сложность ремонта заключается в поиске неработающей ленты. Ведь система будет работать даже тогда, когда произошел обрыв половины из всех имеющихся нитей. Правда, стекло в данном случае будет запотевать наполовину.

fb.ru

Ремонт нитей обогрева заднего стекла автомобиля своими руками

Комментариев: нет

Нити подогрева на заднем стекле автомобиля могут выходить из строя по истечении длительного срока эксплуатации машины или вследствие механических повреждений. В результате водители автомобиля сталкиваются с отсутствием обогрева части стекла. Это вызывает образование на нем конденсата при значительных перепадах температуры внутри салона и на улице в холодное время года.

Запотевшее стекло значительно понижает видимость дорожного покрытия, что чревато возрастанием риска ДТП. Эта проблема, к счастью, может быть устранена своими руками при помощи специального клея или пасты.

Ремонт нитей обогрева заднего стекла автомобиля

Нахождение места обрыва

Обогреваться часть стекла автомобиля прекращает из-за обрыва нити, которую вы, например, можете задеть абразивом, удаляя клей от тонировочной пленки. Так как элементы обогрева тонкие и при определенном освещении практически не видны. Существует несколько способов обнаружения обрыва:

  • На стекле, которое уже запотело, включаете обогрев (в некоторых моделях авто достаточно завести двигатель). Следите, чтобы место разрыва осталось запотевшим, тогда как все остальное окно отпотевает пятном.
Поиск обрыва нитей обогревателя заднего стекла авто
  • Включите зажигание автомобиля, одновременно активировав обогреватель на окне. Далее возьмите вольтметр, соедините один его щуп с массой машины, а второй заверните в фольгу. Ее вам нужно будет перемещать по проводнику системы обогрева. В центре каждой нити соединяйте щуп прибора: если он покажет напряжение около 5 В, то элемент исправно работает. Если же показатель колеблется от 0 до 12 В, то наблюдается разрыв. После определения элемента, в котором есть разрыв, обнаружьте место деформации, присоединив щуп прибора к плюсовой клемме системы обогрева. Второй щуп двигайте по всему обогревательному элементу: в каком месте напряжение будет равняться 0 В, там и есть разрыв.
  • Возьмите кило- или мегаомметр. Один из щупов присоедините к одному выводу системы обогрева окон автомобиля, а второй – ко второму выходу. Смочите вату в дистиллированной воде и проведите ею по элементу обогревателя. Где стрелка омметра дернется, там и находится место обрыва. Пользуйтесь аналоговым омметром. Учтите, что он покажет правильные данные, если обрыв на элементе обогрева только один.
Нахождение места обрыва нитей обогревателя

Способы ремонта

Прежде чем начать ремонт обогрева заднего стекла своими руками, убедитесь, что полоска проведения тока очищена от лака. Делать это нужно предельно аккуратно, используя скрепку. После очистки обезжирьте рабочую поверхность.

Существует несколько способов починки обогревателя окон автомобиля:

  • Токопроводящая паста. Для ее использования выключите обогреватель окон и дайте стеклу время на остывание. После прочистки нити проведите разметку рабочего участка, а затем нанесите пасту слоем около 2 см на каждый из поврежденных концов элемента обогревателя. Паста сохнет в течение 24 часов, в течение которых пользоваться обогревом окон нельзя. Однако для ускорения процесса возможна сушка строительным феном.
Токопроводящая паста для ремонта обогрева стекла авто
  • Краска со стружкой. Возьмите брусок из меди с латунью или графита и сотрите его мелким напильником в стружку. Краска вам потребуется под цвет нитей. Ее нужно смешать  с получившейся стружкой 1:1. У вас получится смесь тестообразной консистенции. После включения обогревателя краска наносится на место разрыва нити. Место нанесения предварительно размечается изолентой. Когда вы будете наносить краску, услышите шипение, которое вскоре исчезнет. После этого нить начнет работать. Сам состав застывает в течение минуты.
  • Подготовьте мелкие опилки из железа, магнит и бесцветный клей (подойдет лак). Магнит приложите с внешней стороны автомобиля над местом поломки. После со стороны нити обогревателя насыпьте опилок. Шевелите магнитом и таким путем передвигайте стружку в нужное место. Процедура закончена после того, как нить начнет нагреваться. Для закрепления опилок на месте нанесите на них каплю клея или лака. Затем уберите магнит, удалив лишние опилки.
  • Токопроводящий клей. Он считается одним из самых простых способов, так как в одиночку (без опилок) обеспечивает проведение тока. Клей, продающийся в наборе с трафаретами и кистью, наносится на место обрыва нитей при помощи шприца или кисточки. Вы должны перекрыть целую часть нити по 1 см с обеих сторон. Высыхает средство около суток. Некоторые пользователи считают, что в клей нужно добавлять немного йода. Это окрасит его в красный цвет обогревателей. Отзывы о средстве противоречивые.
Токопроводящий клей Keller
  • Клей и опилки. Подойдет нитроклей, который нужно смешать с серебряными опилками и положить на поврежденную поверхность. После смесь раздавливается, а лишнее удаляется.

Производители клеящего средства

Клей для проведения тока выпускают такие производители, продукцию которых вы можете встретить на рынке:

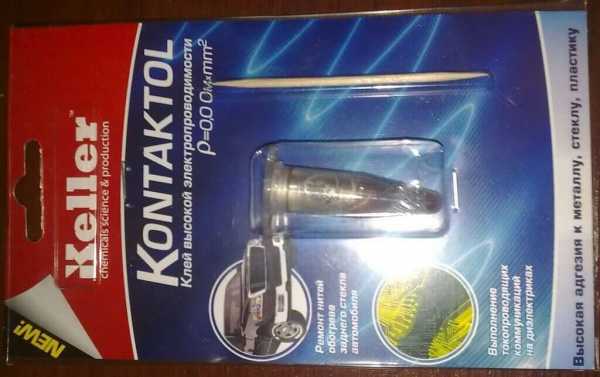

  • Keller. Выпускает средство Kontaktol, в наборе с которым содержатся мельчайшие частицы серебра. Представлен однокомпонентной смесью, низкотоксичный, гипоаллергенный, водостойкий, термостойкий;
  • Loctite. Продается в наборе с трафаретом, наносится при помощи идущей в наборе кисти;
  • Россия. Выпускает средство «Контактол», которое наносится на поверхность слоем 0,2 мм. Выдерживает температуру до +110 градусов. Имеет низкую эластичность и обладает водостойкостью.
Россия токопроводящий клей Контактол 2г

[democracy]

[democracy]

okuzove.ru

ремонт заднего обогрева и нитей токопроводящим клеем

Лобовое стекло с подогревом устанавливается в автомобили с максимальной комплектацией. Технология реализована с помощью впаянных нитей — они располагаются по всему контуру или только в области щеток очистителя. Обогрев уменьшает время таяния снега в зимний период и мгновенно убирает запотевание и легкую наледь.

Типы систем подогрева

Электрообогрев может быть реализован несколькими способами. Чаще всего в автомобилях подогреваются:

  • вся площадь;
  • зона покоя очистителей;
  • форсунки омывателя;
  • дворники.

Самостоятельно установить обогрев можно только в щетки стеклоочистителя и омывающие форсунки.

Интегрированные

Обогрев переднего стекла по всей площади — дорогостоящая технология, применимая не во всех марках автомобилей. Лобовое стекло состоит из нескольких слоев, которые приклеены к прочной пленке в середине. Это обеспечивает безопасность при аварии: от удара осколки не разлетаются и остаются на пленке.

Нити обогрева охватывают всю площадь ветрового стекла и обеспечивают быстрое таяние снега, льда и исчезновение испарины. Для увеличения производительности инженеры встраивают систему между уличным слоем стекла и защитной пленкой. Таким образом, невозможно добраться до нитей, не разбив стекло.

Важный фактор — наличие деполяризирующего покрытия. В противном случае тонкие нити будут отвлекать водителя при езде в светлое и в темное время суток. Получить дезориентацию или частичное ослепление можно даже днем от включенных фар ближнего света у встречного автомобиля.

Система включает в себя:

  • стекло со встроенной системой;
  • блок управления с контролем температуры и автоматическим отключением;
  • выключатель обогрева в салоне автомобиля.

Большинство автолюбителей за несколько дней привыкают и не видят сетку на стекле. Однако встречаются люди, которые постоянно цепляются взглядом за нити и отвлекаются от вождения.

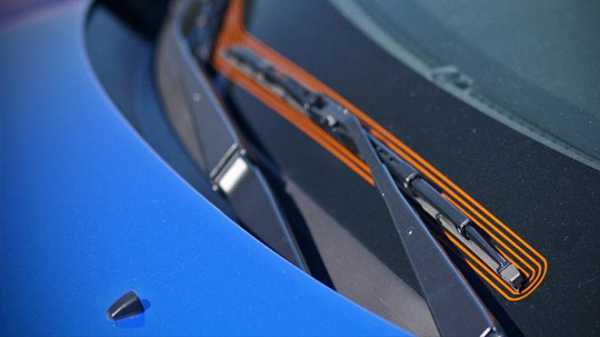

Прогрев зоны очистителей

Опция оптимальна для большинства водителей. Стоимость системы не сильно превышает цену за обычный щиток, а нити не
мешают оценивать обстановку на дороге.

Технология предусматривает монтаж толстых элементов обогрева в нижнюю часть стекла. Подключение реализовано с помощью клавиши в салоне и реле с таймером отключения. Система обычно работает 10-15 минут и выключается автоматически.

Толстые нити обеспечивают плавный нагрев стекла в зоне дворников. Тем самым размягчается резина, существенно повышается площадь прилегания к стеклу. Также обогрев убирает наледь на рабочих элементах щеток и предотвращает их примерзание.

Устройство опции:

  • толстые нити;
  • клавиша активации в салоне;
  • реле с таймером.

В системе отсутствует датчик, контролирующий температуру нагрева, поэтому включение нитей при очень низкой температуре окружающего воздуха может привести к возникновению трещины в нижней части стекла.

Обогрев форсунок

Подогрев форсунок омывателя лобового стекла помогает быстро справиться с обледенением на капоте и освобождает проходы жидкости ото льда.

Опция часто сочетается с обогревом всей магистрали и бачка с незамерзайкой. Теплый раствор размягчает резинки щеток стеклоочистителя и помогает быстрее удалить прилипший снег и лед.

Устройство:

  • форсунки с встроенным нагревательным элементом;
  • кнопка подачи питания;
  • временное реле на 10-20 минут.

Система не предусматривает применение обычной воды при холодных температурах, так как на полное удаление льда и возможность создавать давление в каналах уйдет много времени. При замерзании вода расширяется и может повредить бачок, каналы и форсунки.

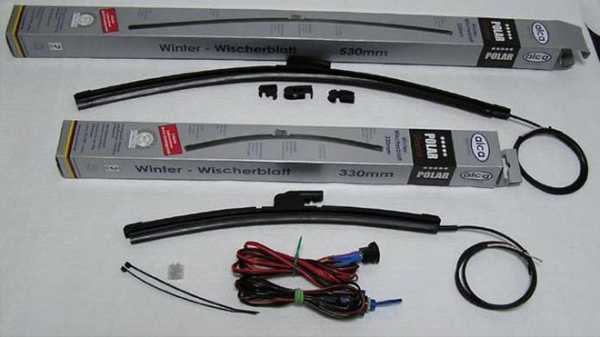

Обогрев дворников

Подогрев дворников лобового стекла предотвращает обледенение подвижных элементов в холодное время года. Система наиболее дешева в производстве. Обогрев обеспечивается встроенным в корпус щетки элементом.

Питание осуществляется по кабелю, который проложен внутри ободка или по тыльной стороне. Опция смягчает резинку и передает тепло на область примыкания к стеклу. Лед в нижней части щитка оттаивает и не мешает работе дворников.

Чтобы согреть всю щетку, требуется мощный поток тепла, поэтому не рекомендуется использовать систему в дни с особенно низкой температурой воздуха. Это часто приводит к растрескиванию лобового щитка в области соприкосновения со щеткой.

Плюсы и минусы опции

К плюсам относятся:

  • быстрая подготовка автомобиля к поездке;
  • мгновенное удаление запотеваний;
  • правильная работа щеток с теплыми резинками;
  • улучшенная очищающая способность подогретой жидкости;
  • предупреждения обледенения во время поездки.

Системы крайне полезны в регионах с холодным климатом и долгими обильными снегопадами.

Минусы стекла с обогревом по всей площади:

  • более тонкий внешний слой легко трескается при ударе от камня в дороге;
  • дорогостоящий ремонт сколов;
  • видимость нитей в определенных условиях;
  • дорогая замена стекла.

К минусам остальных систем можно отнести только возможность появления тепловых трещин из-за использования при очень низкой температуре воздуха. Установка датчика контроля температуры может решить данный недочет.

Самостоятельная установка

Установка обогрева лобового стекла своими силами потребует знаний не только в электрических схемах, но и в монтаже щитка.

Для интеграции опции нужно:

  1. Демонтировать старый лобовой щиток.
  2. Приобрести и установить новый с нитями обогрева.
  3. Подключить клеммы обогрева к питанию.
  4. Установить реле и кнопку включения обогрева заднего стекла.

Важно понимать, что не на всех моделях предполагается подобная опция. Поэтому монтаж возможен только в том случае, если система предусмотрена конструкцией и устанавливается в высокие комплектации.

Для монтажа заднего стекла потребуется выполнить те же шаги, что и для переднего.

Форсунки с подогревом и дворники также потребуют вмешательства в проводку автомобиля и врезку дополнительной кнопки.

Щетки:

  • снять старые очистители;
  • прокинуть проводку согласно схеме из комплекта щеток с обогревом;
  • вмонтировать клавишу в консоль;
  • подключить комплектные блоки, реле и разъемы.

Монтаж проводки для форсунок ничем не отличается от работ по установке щеток с обогревом. Важно заранее подобрать
подходящую деталь с надежным креплением к крышке капота.

Также в продаже встречаются комплекты, питающиеся от прикуривателя. Такие системы небезопасны и существенно ухудшают внешний вид автомобиля висящими проводами.

Ремонт нитей подогрева на стекле

При обрыве нити или отклеивании токопроводящей клеммы обогрев перестает функционировать либо работает только наполовину.

В таком случае требуется приобрести специальный набор токопроводящего клея. В комплект входит:

  • клеящий состав;
  • канцелярский нож;
  • кисть;
  • шаблон.

Набор для ремонта нитей от Permatex стоит недорого, а клеящий состав окрашен в цвет нитей. Место проведения ремонта не будет бросаться в глаза.

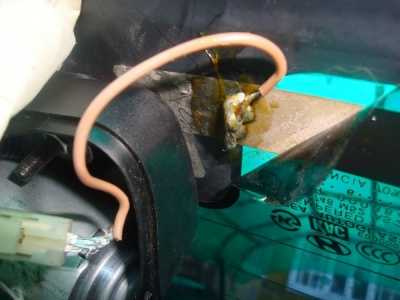

Лобовой щиток

Ремонт обогрева стекла, если нить перебита отлетевшем камнем, можно выполнить только в специализированном сервисе. Если отклеилась колодка и пропал контакт, то следует выполнить следующие шаги:

  • убрать обшивку и внимательно осмотреть колодки;
  • удалить острым предметом старый клей;
  • обезжирить рабочую поверхность;
  • нанести новый состав;
  • аккуратно приклеить клемму.

После полного высыхания стекло заработает в обычном режиме. Время застывания токопроводящего клеевого состава указывается на упаковке.

При работе с клеем важно соблюдать осторожность, избегать попадания на панель и не вдыхать его пары.

Задний щиток

Восстановление нитей заднего щитка выполняется в теплом безветренном помещении. При обнаружении обрыва нитей обогрева заднего стекла следует воспользоваться специальным ремкомплектом, который встречается в любом автомобильном магазине.

Ремонт обогрева заднего стекла своими руками:

  • удалить тонировочную пленку с рабочей поверхности или аккуратно вырезать тонкую линию в месте обрыва;
  • обезжирить поверхность и отрезать обвисшие остатки;

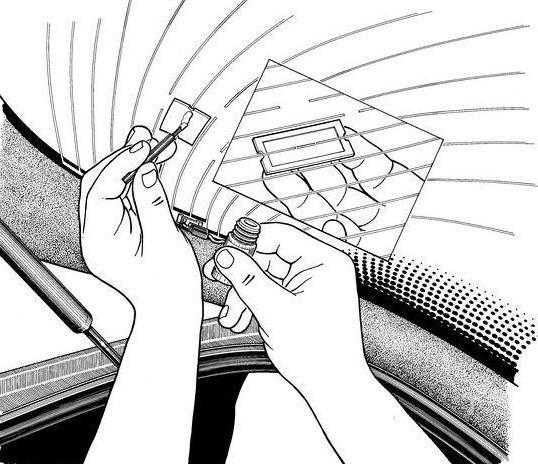

  • приложить шаблон и аккуратно нанести клей для ремонта обогрева заднего стекла с помощью комплектной кисти;
  • аккуратно убрать шаблон;
  • дать составу высохнуть и включить обогрев для проверки.

После восстановления работоспособности можно подровнять края клея острым лезвием. Состав плотно заполняет вырезанное пространство в тонировке, и дефект полностью скрывается.

Функция обогрева существенно облегчает жизнь водителей в зимнюю пору. При эксплуатации в аномально низкие температуры не стоит включать опцию — это предотвратит растрескивание поверхности.

infokuzov.ru

Ремонт обогрева заднего стекла | Каталог самоделок

Подробно рассмотрим ремонт обрыва одной или нескольких нитей, когда не работают некоторые горизонтальные полоски обогревателя заднего стекла. Случаи, когда вовсе не включается обогрев на стекле, связаны уже не с разрывом нитей, ведь не могут выгореть 12–16 штук одновременно, а с некоторыми другими причинами:

  • оборваны монтажные провода;
  • не срабатывает промежуточное реле;
  • не исправна кнопка включения;



Не горящая оповещательная лампочка в панели приборов, явно говорит лишь о неисправности только кнопки включения обогревателя заднего стекла.



Нахождение разрывов нитей



Место обрыва нитей можно обнаружить и без специального инструмента, визуально — если видно невооруженным глазом большие разрывы, широкие царапины, окисление поврежденных участков.

Также, когда на улице холодно, то на запотевшем заднем стекле при включенном обогревателе, можно обнаружить, что возле мест разрывов поверхность высыхает, хотя сама нить не греется.

Если же ничего не видно, тогда потребуется или индикатор с батарейкой, либо мультиметр, которыми можно наверняка обнаружить разрывы, а их может быть несколько у одной нити.



Индикатор фаз с функцией прозвонки, в который вставляется батарейка — очень удобный инструмент, он выручает не только, когда требуется найти разрывы нитей у обогревателя заднего стекла, как в нашем случае, но и при поиске мест перелома скрытой проводки в доме. Он даже пригодится для ремонта таких востребованных аксессуаров, как музыкальные наушники, ведь их тонкие провода так часто рвутся.



А мультиметр и вовсе должен быть у каждого, он всегда нужен в машине.Тем более сейчас, когда один такой прибор, простенькой конструкции, без класса точности, стоит совсем дешево.



В общем, достаточно одного из названных инструментов. На прозвоночный индикатор, на его металлический зацеп ручки, потребуется накрутить тонкий проводок. Затем, свободный конец этого проводка зацепляется на массу автомобиля, можно за дверной замок открытой двери, и сам индикатор ведется жалом по токопроводящей дорожке обогревателя. Подключать щупы мультиметра для проверки нужно аналогично, не забудьте только переключить универсальный измерительный прибор на DCV, 20 — измерение напряжения постоянного тока с пределом измерения до 20 вольт.

Рекомендуется, дабы не царапать тонкие медные дорожки, намотать обрывок ваты,смоченный в воде, на жало индикатора или острый щуп вольтметра.



В месте обрыва нити пропадет напряжение при включенном обогреве заднего стекла, о чем сообщит погасание лампочки индикатора или отсутствие показаний на мультиметре.

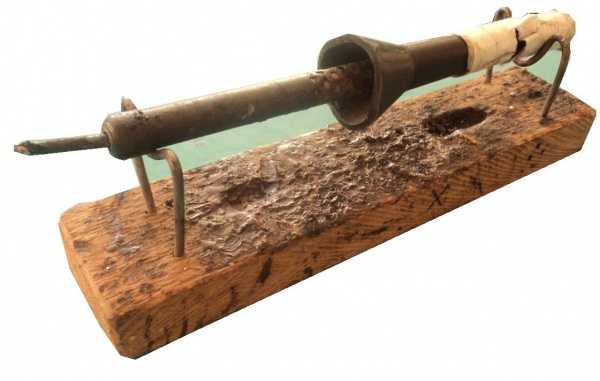

Пайка мягким припоем



На заводе медные токопроводящие дорожки на стекло наносятся электролитическим осаждением в ванне с медным купоросом. Но в гаражных условиях возиться с реактивами и раствором серной кислоты опасно, и грозит осветленными пятнами на задней полочке, а также сидении, а ещё дырами на своей одежде. А толку то мало — залатать самодельным электролизером можно только царапины или только очисть окисленные места у больших разрывов.

Мелкие царапины можно восстановить пайкой. Перед пайкой, для удаления зеленой окиси, достаточно раз протереть поврежденную поверхность тряпочкой, смоченной в спирте или любом из доступных растворителей. Пытаясь удалить зеленый налёт,нельзя пользоваться ножом, скальпелем, наждачной бумагой—только расцарапаете еще больше место повреждения.



В качестве флюса рекомендуется применять хлористый цинк, но можно воспользоваться любым активным жиром, вазелином или другим специальным составом, не оставляющим много гари после пайки. Твердая или растворенная во спирте канифоль не подойдет — слишком много оставляет грязи.



Тонкая медная проволока, 0.3–0.4 мм в диаметре потребуется для залатывания широких  разрывов. Паять нужно именно тонкую медную проволоку, толщиной не более 0.4 мм, потому что иначе более толстая со своим малым сопротивлением будет создавать в месте перемыкания больший нагрев, чем остальная неповрежденная часть нити.



Лудить можно только медную проволоку, не концы разорванной дорожки, поскольку от толстого оловянного хвостиканапыление на стекле может отвалиться.



Восстановление токопроводящим клеем



Вышеописанный метод ремонта является неаккуратным, впоследствии оставляет заметный след вмешательства на стекле.А есть специальный двухкомпонентный токопроводящий клей, стоимость которого в небольшом наборе составляет 10–15 долларов. Приготавливается состав смешиванием самого термостойкого цианакрилового клея с медным порошком, строго в пропорции, указанной в инструкции на упаковке.



Включать подогреватель заднего стекла сразу после нанесения ремонтного состава не следует, нужно датьклеюзастыть. Время затвердевания токопроводящего состава около 30 минут.

Приготовленную токопроводящую пасту необходимо наносить тонко, не толще работоспособной части нитки подогревателя заднего стекла. Также как в случае с ремонтом медной проволокой, слишком толстый слой застывшей пасты,имея малое сопротивление, будет греться сильнее, чем остальная часть токопроводящей дорожки. А в целом, создастся впечатление, что отремонтированная нить греется слабее других, которые в ремонте не были.

Маленькая хитрость: чтобы слишком светлая токопроводящая паста после высыхания совпала по цвету с напылёнными медными дорожками, в неё можно добавитьнесколько капель медицинского йода.



Мало кто знает, что оклеивать место ремонта на стекле обычным прозрачным скотчем неправильно: он оставляет слишком много липкого клеяи отрывается вместе с частью токопроводящейпасты. Ограничивать зону ремонта горизонтально и вертикально следуетузким бумажным малярным скотчем— только так поступают профессионалы. В некоторые ремкомплекты входит готовый трафарет, но при работе егоприходиться удерживать рукой.



Результаты ремонта



Ремонт мягким припоем скор и нетрудоемок,а результата хватает на несколько лет. Надежность такого метода подтверждена большим количеством домашних мастеров, прибегших к нему, поскольку от негофинансовые затраты сведены к минимуму. Требования минимальны: приобрести хороший высокоактивный флюс и иметьпрактические навыки пайки. Недостаток только один —места пайки на стекле видны, и их не замаскируешь.



Восстановление токопроводящим клеем также может выполнить каждый, в продаже имеется очень много ремонтных наборов, от дешевых маленьких упаковок до профессиональных ящиков. Качество ремонта, при соблюдении инструкции изготовителя, отличное и долгосрочное. Важное преимущество: работая аккуратно и имея знания можно так скрыть места ремонта, что стеклышко будет как новое.



Автор: Виталий Петрович, Украина Лисичанск.




volt-index.ru

Как своими руками отремонтировать обогрев заднего стекла (фото и видео)?

Добрый день. Сегодня мы поговорим про то, как отремонтировать обогрев заднего стекла. Традиционно для нашего сайта статья содержит много фото и видеоматериалов и представляет собой пошаговый алгоритм поиска неисправностей.





Как работает обогрев стекла?

Я думаю, все помнят физику из курса средней школы. При протекании электрического тока по проводнику он нагревается. Именно на этом принципе и работает обогрев заднего стекла.

Если внимательно присмотреться к стеклу, с боков вы увидите контакты и подводящие ток провода.

Когда к этим клеммам приложено напряжение, электрический ток протекает по нитям обогрева и нагревает стекло, благодаря чему оно не запотевает.

Соответственно обогрев стекла не работает всего в двух случаях:

  • неисправны нити обогрева
  • нет напряжения на клеммах







Как отремонтировать обогрев, если неисправны одна или несколько нитей подогрева?



Выглядит эта неисправность вот так:



Для ремонта нам понадобится:

  • наждачная бумага с номером от 1500 до 2500, 1 лист с любой зернистостью. Он нужен для снятия окислов и лака с мест повреждения нитей.
  • спирт, лучше изопропиловый (им мы будем протирать стекло от пыли и обезжиривать повреждения)
  • салфетки, микрофибра, ватные тампоны или тряпки (для обтирки).
  • электропроводящий клей, в магазинах он есть не всегда, поэтому если вы готовы подождать, рекомендую заказать его напрямую в Китае (им мы будем восстанавливать поврежденные нити).







Порядок выполнения ремонта:



внимательно осматриваем неисправные нити обогрева и ищем повреждения, выглядят они обычно вот так:

Места повреждений аккуратно зачищаем наждачной бумагой стараясь не задевать стекло, мы зачищаем только сами нити обогрева и то рядом с повреждением. Если тереть наждачной бумагой само стекло оно станет матовым, а отполировать его не выйдет, так как не него нанесены нити обогрева.



Протираем спиртом при помощи ватного тампона зачищенные поверхности. При этом мы уберем, и пыль от наждачки и обезжирим поверхность.



Аккуратно наносим на поврежденные участки электропроводный клей. Для того чтобы нанести клей прямо, а не пятном, лучше использовать изоленту или малярный скотч. Как показано в видео в заключении статьи.

Кисточкой наносим электропроводный клей.

Дожидаемся высыхания клея, проверяем, убеждаемся, что все работает и радуемся сэкономленным деньгам….









Как быть если обогрев вообще не работает?



Если обогрев вообще не работает, возможны два варианта. Или неисправны все нити обогрева (это маловероятно, даже на машинах которым по 30-40 лет, одна две нити греют)… Или неисправна проводка.



Человек без специального образования может проверить только 3 вещи:

  • Плавкий предохранитель
  • Кнопку включения
  • Реле обогрева



Расположение этих вещей можно узнать из инструкции по эксплуатации вашего автомобиля.



Если после проверки, методом замены, у вас обогрев так и не заработал, лучше обратится к электрику на станцию тех. обслуживания.







Как отремонтировать обогрев, если на стеклах тонировка?



Не хочу вас расстраивать, но скорее всего ответ – никак! Так как для нанесения электропроводящего клея, вам в любом случае придется локально (местно) убрать тонировку. Я не уверен, что можно вырезать кусок тонировки только с поврежденной нити. В любом случае в тонировке получится некрасивая дырка….



Поэтому если вам необходимо отремонтировать одну или несколько нитей обогрева на тонированном стекле, тонировку, к сожалению, придется снять.



Если вам лень читать, и вы привыкли смотреть, вот вам небольшое видео про ремонт нитей обогрева:



Заключение.

Как видите, ремонт обогрева стекла не представляет сложностей, конечно при наличии должной аккуратности и желания.



Очевидно, что самый простой вариант, не чинить нити, а заменить стекло, но подумайте о том как продавать машину, ведь если покупатель увидит стекла разных лет выпуска, то как минимум вам скажут что машина была бита.



На этом у меня сегодня все. Я надеюсь, что у вас не осталось вопросов про то, как отремонтировать обогрев заднего стекла. Если вопросы есть, или если вы хотите дополнить статью, пишите комментарии.



С уважением, администратор  http://life-with-cars.ru

life-with-cars.ru

Ремонт обогрева заднего стекла — автонастрой

Многих водителей интересует, что делать, если не работает обогрев, располагающийся на заднем стекле? Это ведь не просто прихоть, а жизненно важная необходимость, позволяющая всегда видеть, что происходит сзади.

Если при взгляде в зеркало заднего вида водитель ничего кроме тумана не видит, значит, риск аварии возрастает многократно. Именно поэтому, как только вы заметили, что не работает обогрев электрических нитей заднего стекла, необходимо сразу же взяться за его починку.

Это не особо сложная процедура, но чтобы всё прошло как нужно, необходимо максимально ответственно подойти к ней. Очень важно выполнять всё в точности с инструкциями.

ОСОБЕННОСТИ СИСТЕМЫ ОБОГРЕВА ДЛЯ ЗАДНЕГО СТЕКЛА

КОНСТРУКЦИЯ ОБОГРЕВА

Перед тем как перейти к ремонту обогрева элементов заднего стекла, который вы сделаете своими руками, нужно разобраться в конструкции данного устройства. В действительности она не представляет собой ничего сложного.

По сторонам заднего стекла транспортного средства идут две токопроводящие шины. Между ними располагаются нагревательные линии. Обычно для их создания используется высокоомный материал. Дело  в том, что для эффективной работы каждая нить должна иметь сопротивление в районе 10 Ом. Только так можно защитить стекло от запотевания.

Количество нитей в обогреве стекла, находящегося сзади, для каждого автомобиля разное. В большинстве случаев оно зависит от длины поверхности. При ремонте это влияет исключительно на сложность обнаружения обрыва.

Важно!Все нагревательные линии соединены параллельно. Как результат обрыв одной из них никак не влияет на работу остальных.

ПОДКЛЮЧЕНИЕ К БОРТОВОЙ СЕТИ

Чтобы починить обогрев нитей заднего стекла понадобится изучить схему подключения данного устройства к автомобильной электрической сети. Основную роль здесь играет замок зажигания. Именно через него напряжение подаётся в систему подогрева.

Внимание!Для стабильной работы устройства один вывод замыкается на массу машины.

Как только вы включаете обогреватель, ток поступает на реле. После этого замыкаются контакты, а выводы соединяются. В результате электричество без препятствий подаётся обогревателю.

Как только ток попадет в электрическую схему обогревателя для стекла, он начинает питать нити, которые параллельно подсоединяются к общей системе. Но это не всё. Дело в том, что отрицательный контакт аккумулятора также выведен на массу автомобиля. Благодаря этому осуществляется постоянный обмен током.

Как вы уже поняли из выше представленного материала, обогрев каждой нити заднего сиденья работает благодаря ключу зажигания. Как только тот встанет в положение ON, активируется вся система.

Внимание!В некоторых автомобилях обогреватель для заднего стекла активируется исключительно при запущенном двигателе.

Многие водители возмущаются подобным решением конструкторов, но в действительности у него есть своя логика. Дело в том, что обогреватель заднего стекла потребляет очень даже немало электроэнергии. Обычно этот показатель варьируется в диапазоне от 10 до 25 А.

Чтобы вы лучше понимали, сколько это 25 А — проведём наглядное сравнение. Для того чтобы одна автомобильная фара могла светить необходимо не менее 5 А. Фактически один обогреватель равен 5 фарам.

КАКИЕ МОГУТ БЫТЬ НЕИСПРАВНОСТИ КРОМЕ ОБРЫВА НИТЕЙ

Чтобы починить что либо, сначала необходимо диагностировать поломку. По ряду признаков можно предварительно выяснить, в чём именно кроется причина отказа обогрева  нитей. Так неработающий индикатор обогревателя заднего стекла при нажатии кнопки указывает на неисправный предохранитель.

Светящийся индикатор и негреющие нити обогрева, располагающиеся на заднем стекле, указывают на неполадки в реле. В свою очередь плохой контакт в электрической схеме приводит к слишком медленному отпотеванию стекла.

ОСУЩЕСТВЛЯЕМ РЕМОНТ ОБОГРЕВА

ПОИСК МЕСТА ОБРЫВА

Именно с этого вам нужно начать процедуру восстановления нормальной работоспособности обогрева  всех нитей заднего стекла. Для начала просмотрите все линии визуально. Если ничего невидно, можно воспользоваться методиками поиска, которые были выработаны другими водителями, столкнувшимися с такой же проблемой:

  1. Если на первый взгляд при осмотре заднего стекла, обрыва линий обогрева вы не обнаружили, не стоит сразу переходить к более сложным методикам.Для начала просто отключите обогрев. В месте, где стекло не подогревается —появится характерная полоса.
  2. Возьмите вольтметр, активируйте обогрев задних сидений. Один щуп установите на массу машины, второй оберните фольгой. При этом медленно перемещайтесь по каждой линии, пока не дойдёте до середины. Стандартное напряжение составляет 5 В. Если оно упадёт ниже, значит, вы нашли место обрыва. Скачок до 12 В также обозначает обрыв.
  3. Есть ещё один вариант использования вольтметра. Для этого нужно подсоединить плюс к клемме к соответствующему контакту обогрева. Второй щуп необходимо медленно перемещать по линии. Причём делать это нужно обязательно с той стороны, где находится отрицательная клемма. Падение напряжения означает то, что вы нашли обрыв.
  4. Омметр. Лучше всего пройдёт обычный стрелочный прибор. При включении устройства необходимо выбрать режим мега. Щупы присоедините к выводам обогрева на заднем стекле. В качестве соединительного элемента подойдёт обычная вата, смоченная в дистиллированной воде. Проведете по линии. Реакция стрелки будет означать, что вы нашли место обрыва.

Как только место обрыва в нитях обогрева стекла, находящегося позади, найдено, можно приступить к полноценному ремонту.

РЕМОНТИРУЕМ ОБОГРЕВ

Существует множество методик ремонта нитей, отвечающих за обогрев стекла автомобиля, находящегося сзади. К примеру, можно взять обычный ремкомплект для соответствующей детали. Плюс подобного варианта заключается в том, что вам не придётся искать дополнительные запчасти и инструменты. Всё будет в одной упаковке.

Внимание!Перед тем как приступать к пайке — зачистите, и обезжирьте провода системы обогрева.

Одни из лучших наборов для восстановления обогрева повреждённых тепловых линий заднего стекла делают компании Permatex и Quick Grid. Все они имеют похожие комплектующие.

Ремкомлект позволяет восстановить около 10 сантиметров поврежденной нити.Обычно в наборе уже есть готовые линии. Всё что вам нужно — это правильно их установить.

Сам алгоритм ремонта тепловых линий заднего стекла при помощи ремкомплекта очень прост. Вам нужно заменить поврежденную нить и нанести компаунд туда, где было повреждение.

Важно!Процедуру необходимо повторить два-три раза, чтобы она возымела эффект.

В конце работы снимите шаблон. Обогрев нельзя включать не менее чем сутки после того, как вы всё сделаете. В противном случае вся работа будет бесполезной и придётся её переделывать заново.

Второй метод ремонта обогрева тепловых линий заднего стекла своими руками заключается в использовании токопроводящей пасты. Просто нанесите её на место, где были оборваны нити. Подождите 24 часа. После этого все функции тепловых линий будут восстановлены.

Совет!Если вас поджимает время и нужно срочно куда-либо ехать, используйте для ускорения процесса обычный фен.

НАРОДНЫЕ МЕТОДЫ РЕМОНТА

Безусловно, использование ремкомплекта и термопасты имеет свои преимущества. Они просты в эксплуатации, а результат ремонта этими средствами нитей обогрева из специального материала для заднего стекла всегда на высоком уровне. Тем не менее их ещё нужно купить. А для этого нужны деньги и время. В некоторых же случаях и с первым и со вторым возможны некоторые сложности.

Неудивительно, что отечественными и зарубежными автолюбителями был придуман целый набор разнообразных методик, которые могут помочь в кратчайшие сроки при помощи имеющихся под рукой средств восстановить оборванные линии.

Для того чтобы воплотить в жизнь первый народный метод ремонта обогрева нитей заднего стекла — вам понадобится краска и стружка. Чтобы добыть  стружку нужен медно-латунный брусок и напильник. Цвет краски не имеет особого значения. Тем не менее предпочтительнее чтобы он соответствовал нитям.

Стружка и краска смешиваются в пропорции один к одному. В итоге у вас должно получиться некое тесто из этих двух элементов. Для того чтобы сделать трафарет сгодится обычный скотч.

После того как трафарет нанесён на поверхность включите обогрев нитей с сопротивлением в 10 Ом для заднего стекла. Только после этого нанесите восстанавливающую смесь. Как только тесто попадёт на повреждённую область — раздастся специфическое шипение.

Главный плюс методики с краской и стружкой при ремонте обогрева на заднем стекле заключается в том, что вам не нужно ждать. Как только раздаться легко узнаваемое шипение вы сможете сразу же выехать на трассу, не боясь, что заднее стекло запотеет.

Второй народный метод ремонта обогрева, установленного на заднем стекле, имеет некоторые отличия от первого. В смеси также используется стружка, но краска заменяется клеем. Идеально подойдёт БФ-2. Его восстановительных качеств будет более чем достаточно для восстановления повреждённых нитей.

Важно!Чтобы обеспечить более надёжный контакт можно использовать тонкий проводок.

Третий народный метод ремонта нитей обогрева, прикреплённых к заднему стеклу, заключается в обычной пайке. Для этого вам понадобится флюс и хлористый цинк. Без припоя, конечно же, тоже обойтись не получится. Жилка, которую вы будете использовать во время работы должна быть серебреной. В качестве альтернативы можно применить медь.

Как видите, народные методы позволяют с минимальными затратами восстановить даже самые серьёзные обрывы линий обогрева на заднем стекле автомобиля. К сожалению, в отличие от готовой пасты, состав вам придётся сделать самостоятельно. А это требует времени и сил.

ИТОГИ

Обогрев высокоомных нитей заднего стекла можно отремонтировать своими руками. Для этого даже не нужно покупать ремкомплект или пасту. Достаточно подручных средств в виде бруска и краски.

Related posts:

www.autonastroy.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
