Ремонт трещины блока цилиндров: привариваем заплатку, ремонт неисправности в цилиндрах, типичные места образования дефекта

Содержание

привариваем заплатку, ремонт неисправности в цилиндрах, типичные места образования дефекта

С течением времени многие агрегаты автомобиля изнашиваются, выходят из строя или, что еще хуже, ломаются. Сегодня мы вам поведаем, как самостоятельно устранить образовавшиеся в головке и блоке двигателя трещины.

Реанимации подвергаются все трещины, за исключением тех, которые проходят сквозь клапанные гнезда, зеркала цилиндров, а также плоскости прилегания блока и головки. В последнем случае изделие бракуют, в остальных стараются их реабилитировать, этим-то мы сейчас с вами, уважаемые читатели, и займемся.

В самом начале стоит сообщить о том, что существует несколько способов устранения дефектов. Коротко обо всех.

К первому способу можно отнести заделывание трещин с помощью обычной дрели или электросварки.

В случае если блок чугунный, то концы трещины можно засверлить сверлом и зашлифовать их под углом 90 по всей длине кругом, зубилом или каким-нибудь другим приспособлением.

Если вы выбрали ликвидацию трещин с помощью электросварки, то перед началом работы блок необходимо разогреть до 600-650С.

Затем с помощью чугунно – медного присадочного прутка диаметром 5 мм и флюса, нужно нанести сплошной ровный слой, который не должен торчать над поверхностью металла более чем на пару миллиметров.

После того, как трещина была заварена, блок следует медленно охладить в термошкафу.

Выше предложенный метод является не единственным, вы можете заварить трещину и без подогрева блока, но для этого вам понадобится электросварка.

Заделываем трещины в головке и блоке двигателя своими силами

Привариваем заплатку на трещину в головке двигателя

Вы можете также приварить заплатку, для этого вам понадобятся медные электроды, обернутые жестью. В завершение швы необходимо покрыть эпоксидной пастой.

Эпоксидную пасту, о которой мы уже упомянули, можно использовать для устранения трещин в головке и блоке двигателя еще и другим способом. Для этого необходимо зачистить их поверхность, просверлить на концах трещины небольшие отверстия, после в них следует нарезать резьбу и ввернуть заподлицо заглушки из меди или алюминия.

Затем необходимо обезжирить поверхность (для этого подойдет ацетон или бензин). После с помощью шпателя нужно наносить слой за слоем, в результате у вас должен получиться слой толщиной 3-4 миллиметра. После этого в течение суток эпоксид должен застыть, а если создать стоградусную жару, то он затвердеет за пару часов.

В завершение следует отшлифовать поверхность и готово!

Для третьего способа ликвидации трещин нам вновь потребуется эпоксидная паста и стеклоткань, которую будем использовать в качестве заплатки.

Подготовительный этап к работе аналогичен выше представленному, только каждый слой пасты нужно чередовать со стеклотканью.

Не пожалейте, делайте заплатку с запасом в несколько миллиметров, иначе результат будет неудовлетворительным. Последний слой должен быть эпоксидным.

И завершающий на сегодня, но не последний в общем списке, вариант реанимирования трещин блока и головки двигателя – с помощью штифтов. Для этого в самом начале по всей трещине просверливаем отверстия на расстоянии 7-8 мм друг от друга.

Нарезаем резьбу и ввертываем прутки из меди на глубину соответствующую толщине стенки. Затем обрезаем их ножовкой, оставляя выступающие над поверхностью детали на несколько миллиметров концы. После несильными ударами расчеканиваем концы штифтов, которые и образуют сплошной шов.

Для закрепления результата в завершение можно покрыть это все эпоксидкой.

Мы описали наиболее подходящие для самостоятельного устранения трещин в головке и блоке двигателя варианты, однако на этом неприятности с авто, к сожалению, не заканчиваются, проблемы могут еще возникнуть при износе распредвала, а также при отработке амортизаторов. В любом случае, не отчаивайтесь, все это легко устранить своими руками, лишь следуя нашим нехитрым рекомендациям.

Источник: https://carnovato. ru/zadelyvaem-treshhiny-v-golovke-i-bloke-dvigatelja-svoimi-silami/

Трещина в корпусе двигателя

Сколько стоит новый двигатель? Много! Поэтому далеко не каждый владелец авто может позволить себе такую роскошь, как его полная замена.

Однако именно трещины на корпусе двигателя являются самой частой проблемой многих автомобилистов. И есть достаточно много причин их возникновения.

Например, трещина обязательно появится в том случае, если нарушен тепловой механизм, либо от ударов. В любом случае, как только вы обнаружили столь серьезный изъян — следует немедленно приступить к устранению проблемы, чтобы не случилось непоправимое.

Как же заделать трещину в двигателе?

Сварка или использование специальных полимерных материалов — наиболее частый метод заделывания трещин и дыр. Однако в этом случае успех бывает кратковременным, поскольку по закону физики, именно на месте шва возникает фактор высокого механического напряжения.

Другими словами, неверный подбор полимера, неправильный алгоритм сварки очень скоро приведут к тому, что шов снова разойдется и трещина станет больше, чем была изначально.

Но не стоит расстраиваться, ибо есть один метод, который позволяет успешно справиться с проблемой. Этот метод называется «Seal-Lock» (Seal-Lock можно перевести, как «запечатывание»). Используя данный способ, в большинстве случаев вам даже не понадобится снимать силовой агрегат!

Суть метода сводится к тому, что трещину в корпусе заполняют слоем мягкого металла, который при диффузии сплавляется с металлом корпуса двигателя и становиться с ним одним целым. А самое потрясающее в том, что место шва становится даже прочнее, чем корпус двигателя!

Но есть и самостоятельное решение проблемы. Конечно, оно не сравниться с диффузией металла, но тоже имеет место быть.

Для начала вам необходимо обнаружить трещину, ведь не всегда она видима визуально! Некоторые профи рекомендуют использовать магниты и металлические опилки. Но можно обойтись и грифельным порошком от обычного простого карандаша. Возьмите немного этого порошка на палец, нанесите на предполагаемое место трещины и разотрите его. Порошок реально проявит даже самую мелкую трещинку на двигателе!

Обнаружив изъян, следует приступать к ремонту. Необходимо взять дрель и просверлить два ряда отверстий: с одной стороны трещины и с другой. В качестве стяжки используют специальные скобы.

В общем-то, можно использовать и тонкую стальную накладку: главное подобрать нужный размер. После того, как вы зашьете трещину, её следует залить герметизирующим составом.

Найти такой состав не составит труда: об этом достаточно спросить в автомагазине.

Но если выбирать между «кустарным» способом заделывания трещин и технологией «Seal-Lock», то предпочтение лучше отдать именно «Seal-Lock». Выгода на лицо: вместо заплаток — вы получаете абсолютно целостный корпус, без следов повреждений.

Кстати, в Европе данный метод ремонта трещин используется уже более 60 лет.

Источник: https://bycars.ru/journal/treshchina-v-korpuse-dvigatelya_809

Ремонт трещины в головке блока цилиндров

Трещина в ГБЦ возникает в результате неправильной работы двигателя вследствие перегрева и сдвига напряжений в металле.

Симптомы трещины в головке блока цилиндров

Трещины могут появляться в разных местах, отсюда и разные последствия. В основном бытует мнение, что при пробитой головке из выхлопной трубы идёт белый дым, но это только один частный случай. Трещина в головке может возникнуть между разными каналами, соответственно и признаки наличия трещины в ГБЦ будут разными.

Далее рассмотрим некоторые случаи трещин между системой охлаждения и другими системами двигателя.

Масляная система— при смешивании масла и тосола в двигателе вместо масла появляется эмульсия, беловатая пена, как у бисквитного теста, а в расширительном бачке системы охлаждения образуется масляная плёнка.

Впускной канал— если в него начинает попадать ОЖ, то в первую очередь она отмоет поршни до блеска, можно посмотреть через свечное отверстие,- поршни будут как новые. И при попадании в камеру сгорания- это как раз то случай, когда может пойти белый дым из выхлопной трубы, хотя не факт, что он пойдёт.

С каналом выпуска— тут ОЖ просто вылетит в трубу в виде пара. Двигатель постоянно выпускает пар и заметить что-либо в данном случае вряд ли получится, проста будет уходить жидкость из бачка. Скорее всего, даже запаха отработавших газов в бачке не будет.

С камерой сгорания— через трещину часть жидкости пойдёт в камеру сгорания, но очень малое количество, всё из-за разницы давления. В двигателе при сгорании топлива образуется большое давление, и выхлопные газы через эту самую трещину попадают в систему охлаждения, повышая давление в ней. Из-за этого раздуваются патрубки, а из бачка воняет выхлопными газами.

Но жидкость также может пойти и в камеру сгорания- система охлаждения всё ещё находится под давлением, а в камере сгорания уже пошло разрежение и начал засасываться воздух. Из-за разницы в давлении ОЖ начинает просачиваться в камеру сгорания. Признаком такой трещины будут чистые поршни (не всегда), запах в бачке, упругие патрубки и холодный радиатор печки (воздушная пробка).

Типичные места образования трещин в ГБЦ

Автопроизводители допускают образование трещин в головке, и это не будет считаться неисправностью, так как трещина будет неглубокой и она не будет соединять две ёмкости. В дизельных двигателях VW головка с трещиной между клапанами допускается к использованию.

Но найти все трещины- задача проблематичная даже для опытного моториста. Казалось бы, на одних и тех же моторах трещины должны образовываться в одних и тех же местах. Но от этого поиск не упрощается. Есть места, которые можно обнаружить одним взглядом на головку:

  • между клапанами— трещина сразу видна, проходит под сёдлами двух соседних клапанов.
  • между свечой и клапаном— та же ситуация, опять же, всё на виду и никуда не надо заглядывать
  • в дизельном двигателе трещина может пойти от клапана в сторону форкамеры, такую трещину легко заметить, но как её увидеть, если она образуется под форкамерой и не выходит наружу?
  • под направляющей клапана— ещё одно злачное место, где не видно трещины, во-первых, в канале и так темно, а во-вторых, трещина прикрыта направляющей втулкой.

Тут нужен другой подход, а не только визуальный.

Да и какая польза от обнаружения трещины между клапанами, если через неё не прорываются газы? Не будем полагаться на случай, тем более метод диагностики придуман давно и зарекомендовал себя с лучшей стороны.

Проверка ГБЦ на трещины

Чтобы проверить ГБЦ на трещины, её надо опрессовать, то есть герметично закрыть все отверстия, и дунуть воздуха в каналы. Если опустить головку в воду, то из трещины пойдут пузырьки.

Или наоборот- заглушить все отверстия и налить воды в канал, после чего накачать насосом туда воздуха, создав давление 0,6-0,7МПа, и дать постоять так головке 1=2 часа.

Если вода уйдёт- значит головка пробита.

Существуют ещё красители, которыми подкрашивают воду. Их очень хорошо видно на трещине.

А закрываются отверстия в охлаждающей рубашке очень легко: на ник кладётся резиновая прокладка, которая чуть больше отверстия, сверху накладывается металлическая пластина, которая прикручивается болтом к головке. И никакая вода так не пройдёт. А к штуцеру, который будет выступать из головки, подсоединяют насос и накачивают воздух. Такая опрессовка позволяет выявить все трещины.

Ремонт трещин

Качественно заделать трещину получится только с помощью сварки.

Никаким клеевым составом не получится качественно заделать трещину в головки, потому что при нагревании до рабочих температур головка будет расширяться и трещина будет становиться больше, то есть нужен состав для заделывания трещины, который имел бы такие же линейные температурные расширения, как и материал головки, к тому же быть устойчивыми к другим нагрузкам. Всего этого возможно добиться только сваркой.

Подготовка головки для сварки

Перед сваркой трещину необходимо разделать, для этого фрезерной машинкой высверливают металл по всей длине трещины. Канавка должна получиться достаточно глубокой, 6-8 мм в глубину и примерно такая же по ширине, по форме желательно сделать клиновидной. Это поможет лучше проварить металл. Для разделки трещины между сёдел, сначала нужно извлечь сёдла, а только потом разделать трещину.

После разделки трещин головку надо нагреть до температуры 200-250°C, но не выше, чтобы головку не повело. Нагрев позволяет снизить напряжения в металле, возникающие при сварке. Для нагрева лучше всего использовать ацетиленовую горелку либо печь, но нельзя использовать паяльную лампу, потому что её можно легко перегреть ГБЦ.

Сварка ГБЦ

Для сварки головки блока цилиндров можно использовать газовую сварку с использованием присадочного материала, но лучшие результаты даёт аргонно-дуговая сварка (TIG). К головке подключается масса, а дуга горит в среде аргона между вольфрамовым электродом и головкой, куда подсовывают алюминиевую присадочную проволоку.

После сварки шов надо зачистить, повторно опрессовать, и если всё хорошо, то поверхность, прилегающую к блоку, отфрезеровать, чтобы была идеально ровной.

Источник: http://kakavto.com/?p=1496

Ремонт трещин и пробоин блока цилиндров

При устранении трещин на блоке цилиндров наибольшее распространение получил метод заварки без предварительного нагрева и ремонт с использованием паст на основе эпоксидных смол.

Конструктивные особенности блоков цилиндров двигателей ЯМЗ-236 и ЯМЗ-238 заставляют отказаться от заварки трещин методом общего предварительного нагрева, так как этот метод вызывает большие деформации в блоке.

Независимо от принятого метода ремонта концы трещины засверливают сверлом диаметром 4 мм, предварительно накренив место сверления, а трещину по длине разделывают слесарным зубилом под углом 120° на глубину 0,7-0,8 мм толщины стенки. Затем зачищают трещину шлифовальным кругом при помощи электрической шлифовальной машины с гибким валом.

Трещины заваривают постоянным током при обратной полярности электродом ОЗЧ-1 или медно-стальным электродом с обмазкой УОНИ-13. Диаметр электрода выбирают в зависимости от толщины свариваемых стенок в пределах 3-5 мм. Сварку производят с легкой проковкой шва в горячем состоянии по мере наложения отдельных участков шва.

При наличии обломов на плоскости крепления поддона картера зубилом и шлифовальным кругом производят зачистку места облома и снимают фаску 4х45° на кромке облома под приварку вставки.

В качестве вставки может быть использована аналогичная часть из утильного блока или чугунная вставка, подогнанная по месту, с последующей приваркой и наплавкой места облома до первоначального контура с припуском 1,5-2 мм на обработку.

Приварку и наплавку производят газовой горелкой ГС-53 с наконечниками №2 или №3. Присадочным материалом служит пруток из серого чугуна диаметром 8-10 мм или пруток из серого чугуна с содержанием 2,5% кремния. В качестве флюса служит бура. Затем шлифовальным кругом или напильником зачищают сварочный шов и место наплавки заподлицо с основным металлом.

Если трещина или облом захватывают отверстие, то после заварки и зачистки размечают отверстие по шаблону, накернивают центр и сверлят отверстие с последующей нарезкой резьбы до номинального размера.

При заделке трещин и пробоин на поверхности рубашки охлаждения и картера блока цилиндров наибольшее распространение получили эпоксидные пасты следующего состава:

Паста 1 Паста 2
Смола 100 100
Дибутилфталат 20 20
Железный порошок 160 80
Полиэтиленполиамин 10 15
Газовая сажа 40
Слюдяной порошок 40

Перед заполнением трещины пастой, кроме снятия фасок, шлифовальным кругом зачищают поверхность вдоль трещины по обе стороны на расстоянии 15-20 мм до металлического блеска.

Зачищенную поверхность обезжиривают уайт-спиритом и зону трещины подогревают инфракрасной лампой до температуры 70—80 «С. Затем подготовленную трещину заполняют пастой, тщательно втирая ее на 3-5 мм выше поверхности детали, и уплотняют шпателем.

После заделки трещины блок цилиндров выдерживают при температуре 20 °С в течение 24 ч или устанавливают в сушильный шкаф с температурой 100 °С на 1 ч.

После сушки поверхность склеенного участка зачищают и выравнивают шлифовальным кругом от подтеков и неровностей пасты после отвердения.

Пробоины в стенке рубашки охлаждения и в картере блока цилиндров ремонтируют постановкой заплаты, приклеиваемой пастой на основе эпоксидных смол. На зачищенные и обезжиренные края пробоины наносят слой пасты.

Из стеклоткани толщиной 0,3 мм вырезают заплату по размеру пробоины с перекрытием на 15-20 мм, накладывают ее на пробоину и прикатывают роликом.

Затем на заплату и поверхность блока вокруг заплаты наносят второй слой пасты и накладывают вторую заплату так, чтобы она, перекрывала первую на 10-15 мм со всех сторон.

В такой же последовательности накладывают третью и последующие заплаты, каждый слой стеклоткани прокатывают роликами. Перед очередным нанесением клея необходимо выдержка. Общее число слоев стеклоткани может доходить до шести в зависимости от размера пробоины. Последний слой покрывают пастой для защиты наружного слоя заплаты.

Блок цилиндров сушат в шкафу с температурой 150 °С в течение 4 ч. Затем шлифовальным кругом зачищают и выравнивают отремонтированную поверхность.

Во всех случаях, независимо от принятого метода ремонта трещин и пробоин, необходимо произвести гидравлическое испытание отремонтированного блока цилиндров на герметичность вышеуказанным способом. Потение в месте ремонта не допускается.
Источник: http://maz-auto.info/kapremont/remont-treshhin-i-proboin-bloka-cilindrov/

Диагностика ГБЦ — проверяем на микротрещины

В большинстве случаев износ мотора происходит в его верхней части, то есть на головке. Причин, которые влияют на выход из строя блока, множество.

Распространенной  является перегрев мотора, когда из системы охлаждения полностью вытекает антифриз. Это происходит в результате некорректного затягивания штифтов ГБЦ.

Это и неправильная работа устройства регулирования температуры, может стать причиной деформации плоскости ГБЦ.

Стрелкой отмечен дефект поверхности

Рассмотрим признаки и симптомы, которые свидетельствуют о появлении трещин на ГБЦ и необходимости ремонта агрегата:

  • Моторная жидкость пенится, в ней появляются пузырьки. Если в головке образовалась трещина, в масло может попадать охлаждающая жидкость. В этом случае антифриз будет уходить из расширительного бачка по неизвестной причине. Если нужно постоянно доливать хладагент в систему, это должно насторожить хозяина машины. В этом случае в расширительном бачке антифриза будет образовываться масляная пленка — это точный симптом появления микротрещины в головке двигателя.При такой неисправности в теплую погоду температура мотора будет то падать, то подниматься. Этот признак не распространенный, но если заметили, что стрелка на датчике температуры то опускается, то опять поднимается, то это должно насторожить.
  • Троение двигателя. ДВС очень вибрирует, особенно при езде в гору. Этот симптом является следствием образования микротрещины. Если в него попадает антифриз, а масло не пенное, то есть другой способ вычислить неисправность. Для этого нужно демонтировать свечу и посмотреть на нее: если на свече есть жидкость, то вытрите ее пальцем и приложите на язык. Любой антифриз имеет сладковатый привкус. Если это так, то на головке блока вашего авто образовалась трещина.Дефект на ГБЦ
  • Моторная жидкость уходит, ее постоянно нужно доливать. В этом случае по антифризу вычислить трещинку не выйдет. Если щель появилась рядом с направляющей втулкой впускного клапана, то при работе двигателя масло будет затягивать в цилиндр.Если во впускной клапан будет попадать ОЖ, то при долгой езде она в буквальном смысле слова отмоет поршни до идеальной чистоты. Проверить это легко: открутить свечи и посмотреть на состояние поршней.
  • Кипение ОЖ. Заметили, что антифриз постоянно кипит, откройте капот и крышку расширительного бачка. Долейте столько жидкости, сколько ни хватало и заведите мотор. Если антифриз сразу начнет кипеть, то сомнений в неисправности быть не должно.

Варианты диагностики проблемы

Чтобы сделать ремонт и устранить микротрещины, нужно быть полностью уверенным в том, что они есть. Рассмотрим несколько вариантов диагностики, которые можно провести дома.

Магнитно-порошковая диагностика

Метод является самым оперативным видом ремонта в обнаружении микротрещин. Заключается в следующем: со всех сторон головки блока цилиндров установить магниты. ГБЦ сверху обсыпать металлической стружкой, она начнет перемещаться к магнитам, оставаясь на трещинах и вмятинах. Так, заметить трещинки не составит труда.

Металлическая стружка для диагностики

Диагностика при помощи жидкости

Чтобы проверить ГБЦ на наличие дефектов этим методом, понадобится специальная красящая жидкость.

  1. Поверхность головки тщательно промыть, для этого использовать ацетон, керосин или другой вид растворителя.
  2. Специальную жидкость нанести на очищенную поверхность и подождать несколько минут.
  3. Затем чистой тряпкой смыть остатки жидкости. Если на ГБЦ есть дефекты, то они будут видны невооруженным глазом.

Проверка давлением

Способ может быть реализован несколькими методами: с погружением головки цилиндров под воду и без него. Сделать проверку с погружением в воду:

  1. Если решили произвести диагностику с погружением головки цилиндров в воду, то нужно плотно закрыть все каналы контура верхней части агрегата, после чего поместить его в емкость и налить туда горячую воду.
  2. Затем в контур ГБЦ подать сжатый воздух и там, где появятся пузырьки, будут находиться микротрещины.

Оборудование для диагностики давлением

Метод без погружения блока в воду осуществляется для поиска дырочек в пробитых шинах:

  1. необходимо крепко закрыть все каналы контура ГБЦ.
  2. После этого на поверхность крышки головки следует налить мыльный раствор.
  3. В контур нужно подать воздух. Там, где на поверхности головки будет обнаружен дефект, появятся мыльные пузырьки.

Проверка водой

Метод не отличается от предыдущего. Разница только в том, что головку не нужно опускать в воду, а воду следует залить в нее:

  • Все отверстия герметично закрыть.
  • В канал налить воды побольше.
  • Затем, используя обычный насос, нужно накачать воздуха в канал, чтобы сделать давление не менее 0.7 МПа.
  • После необходимо дать постоять головке несколько часов. Если вода ушла, это свидетельствует о дефектах головки. Значит, без ремонта не обойтись.

Аргонная сварка поверхности

Ремонт дефектов

  1. Перед началом ремонта нужно вырезать кусок металла, по своим размерам соответствующий трещине. Глубина канавки должна быть не менее 8 мм, а форма должна быть клиновидной.
  2. Перед тем как заварить головку, ее нужно нагреть до температуры 200 градусов.
  3. Для этого можно использовать ацетиленовую горелку, но не паяльник.Заваривание трещин головки
  4. Для ремонта используйте газовую установку с присадочными материалами. Эффективные результаты получаются при аргонно-дуговой сварке. К ГБЦ нужно подключить массу.
  5. Дуга должна гореть между головкой и электродом, туда же и следует подложить кусок металла, который будет заделана трещина.
  6. Когда сварка завершена, шов тщательно зачищаем и еще раз опрессовываем. Если дефектов нет, то поверхность головки нужно отфрезеровать.

Источник: https://avtozam.com/dvigatel/grm-kshm-gbc/diagnostika-gbts-na-mikrotreshhiny/

Можно ли заклеить треснувший блок цилиндров двигателя Ваз-2101? – треснул блок двигателя, ремонт блока цилиндров двигателя ваз

Ни для кого, ни секрет, что если в систему охлаждения двигателя залить летом воду (например, в целях экономии) и забыть об этом, то при наступлении первых морозов, Вас будет ожидать неприятный сюрприз, который заключается в виде «размороженного» двигателя. В лучшем случае, выдавить заглушки, в худшем лопнет стенка блока цилиндров.

И когда, это происходит, то забывчивые или экономные хозяева задаются одним и тем же вопросом – Можно ли заклеить треснувший блок цилиндров? Большинство автомастеров, мотористов скажет, что нет, заклеить нельзя, необходимо только менять блок на новый (другой). Но, есть и Кулибины, которые смело, говорят, да и берутся за дело.

Клеят блок и еще умудряются продать автомобиль с таким двигателем другому человеку!!!

Я теперь точно знаю, где находятся такие спецы))). Сообщу их неточные координаты (неточные потому, что не хочу делать им бесплатную рекламу) — пгт. Новая Водолага, Харьковского района. Именно из этих краев пригнал свой первый автомобиль, марки Ваз-21011, мой одноклассник.

Детально описывать общее состояние купленного автомобиля я не буду. Так как, то, что я увидел, может заставить приуныть самого оптимистически настроенного человека. Кузов и ходовая находились в плачевном состоянии, но об этом отдельно. Сейчас о двигателе.

Как можно было не обратить внимание на двигатель, который работает как отбойный молоток. Это загадка. Но, как оказалось, это не все проблемы с двигателем. При внимательном осмотре двигателя, на его правой стороне были обнаружены следы утечки охлаждающей жидкости.

Подозрения на прогнившие заглушки, не оправдались, так следы утечки были ниже.

Далее, можно смотреть фотографии. Первая фотография, это общий вид. На ней видно, что блок замазан, какой-то ерундой, которая похожа на эпоксидный клей и из-под нее видны следы подтекания жидкости.

Взяв отвертку в руки, и в одном месте поддел корку . И вот какая чудная картина предстала после снятия латки. Трещина длинной 200 мм, которую, мастерски замазали эпоксидной смолой и замазали черной мастикой.

Будьте внимательны при покупке, пусть и старого, дешевого автомобиля. Ведь ремонт такого чуда, может Вам обойтись значительно дороже, чем цена самого автомобиля.

Источник: http://www.avtorem.info/garazh/mozhno-li-zakleit-tresnuvshij-blok-tsilindrov-dvigatelya-vaz-2101.html

Как отремонтировать треснутый блок (картер) двигателя

В этой статье мы рассмотрим как отремонтировать треснутый блок (картер) двигателя своими силами. Причём рассмотрим два варианта ремонта, один из которых более простой и его можно осуществить даже в дальней поездке, и считать как временный, чтобы доехать домой своим ходом. А второй более основательный, который позволит картеру отработать до конца дней автомобиля.

В статье не будет рассматриваться ремонт трещины в блоке, например из-за заморозки не слитой воды зимой, или плохого тосола, подкрашенного зелёнкой. Такой ремонт не сложен и осуществляется он простой заваркой или заделкой трещины холодной сваркой . Мы рассмотрим более серьёзный случай повреждения картера, который на водительском слэнге называется рука дружбы.

Такое повреждение случается, когда в моторе начинает стучать шатун (чаще из-за закупорки масляного канала и недостатка смазки между его нижней головкой и шейкой коленвала), а водитель вместо того, чтобы заглушить двигатель, продолжает двигаться дальше, думая «надо же дотянуть до гаража».

В некоторых редких случаях, (при большой халатности водителя) когда нижняя головка шатуна не заклинивается на шейке коленвала, а просто сильно разбивается, а поршень подлетает выше ВМТ, и разбивается о поверхность камеры сгорания головки цилиндров (как отремонтировать головку читаем вот тут). Осколки поршня сыпятся в картер двигателя, а шатун с большой скоростью бьёт по гильзе цилиндра, и пробивает пробоину в рубашке охлаждения.

Такой блок цилиндров ремонтируют «сухой» вставкой, сделанной из специального чугуна, которую запрессовывают с натягом в нагретый в печи блок двигателя.

Но в большинстве случаев (примерно 70%) нижняя головка шатуна портится от ударов коленвала изнутри и обрывается, слетая с шейки коленвала с большой скоростью.

Мощный удар верхней головкой шатуна приходится в нижнюю часть картера блока цилиндров, и в результате образуется сквозная пробоина, с торчащим из неё покорёженным шатуном.

И именно такую пробоину отремонтировать проще всего, даже в полевых условиях, а более качественный ремонт можно сделать в обычном гараже. Конечно потребуется хороший сварщик, но его легко найти в любом автосервисе.

Такая же пробоина может получится, когда нижнюю головку шатуна, от сухого трения и сильного нагрева (проплавления вкладышей), прихватывает как электросваркой к шейке коленчатого вала и заклинивший шатун проламывая своей верхней головкой и поршень и картер, выходит наружу. А в стенке картера образуется приличная дыра (см. фото 1). Картер с таким повреждением многие водители сдают на цветмет, а потом полностью отдаются поискам нового блока или двигателя, и с головой окунаются в «геморой» по переоформлению.

В большинстве стран таких проблем нет, так как двигатель является там обычной запчастью и его можно менять без траты времени в МРЭО. Нашим блюстителям такие удобства для людей очень не выгодны, ведь сколько можно денежек потерять казне, если отменить бесполезное переоформление мотора. Но этого тупизма можно избежать, если отремонтировать родной картер.

Конечно не все повреждения картера, но всё таки большинство их них, можно отремонтировать несколькими способами, и первым из них, как я уже говорил, можно произвести ремонт даже в полевых условиях, чтобы благополучно добраться своим ходом до гаража или автосервиса.

И если в дальнем путешествии на вашем автомобиле случилась беда и шатун вашего двигателя протянул руку дружбы, то не стоит отчаиваться, так как даже такое серьёзное повреждение, не означает конец путешествия. Потребуется ремонт, но осуществить его можно будет и «на коленке» , в условиях путешествия.

Для начала нужно будет слить масло и демонтировать поддон и головку двигателя, что бы вынуть из блока шатун с убитым поршнем, или найти его осколки в поддоне. Нужно будет поддомкратить кузов (не забудьте на всякий случай подложить что то под кузов) и лечь под машину, чтобы раскрутить шатунные болты и извлечь прикипевший шатун.

Затем нужно будет заблокировать (заткнуть) масляную магистраль, подходящую к вкладышам убитого шатуна. Для этого в шейке коленвала находим отверстие для подачи масла к парам трения (шатунные вкладыши и шейка коленвала), и в это отверстие плотно забиваем деревянный клинышек (пробку). А выступающую часть пробки нужно срезать острым ножом.

Для верности (чтобы пробка не вылетела от действия центробежной силы) фиксируем её, намотав на шейку коленвала несколько витков проволоки, но так чтобы она перекрыла своими витками деревянный клинышек (пробку).

Далее нужно будет удалить штанги толкателей клапанов того цилиндра, шатун которого повреждён (или удаляем коромысла, в зависимости от конструкции вашего мотора).

Остаётся теперь только заделать пробоину в картере и можно ехать дальше.

Если в багажнике вашей машины, отправляясь в дальнюю поездку, вы не возите с собой различные шайбы, тогда придётся из куска подходящего листового металла вырезать две квадратные пластины, которые будут служить заплатками (см. фото 2). Металлические пластины и их резиновая прокладка, вырезанная из куска камеры,  должны перекрывать пробоину примерно на 6 — 7 миллиметров.

Если пробоина образовалась не в нижней плоской стенке картера, а в верхней полукруглой, как на рисунке 1, то тогда вам придётся изогнуть пластины с помощью молотка, чтобы форма их изгиба была такой же как и форма закругления стенки картера. Но в таком случае, полезно будет резиновую прокладку вырезать из резины потолще и обмазать изнутри ещё и герметиком.

Заделка пробоины картера без электросварки:

  1. заплата из листового металла
  2. 3 мм, 2 — наполнитель типа холодная сварка,
  3. винты М6,
  4. блок двигателя.

Кстати, на рисунке 1 показан один из вариантов не полевого, а гаражного ремонта на долгий срок, без электросварки (если у вас нет возможности заварить блок).

Придётся просверлить отверстия по кругу пробоины и заплаты (заплата больше пробоины, чтобы было место под винты М6).

А затем обмазать края пробоины специальным препаратом (типа холодной сварки) на основе специальной смолы и стойкого к высокой температуре наполнителя (на основе кевлара или спецпорошка).

Только нужно сначала снять фаску с кромок пробоины, чтобы не появились новые трещины, ну и хорошенько зачистить и обезжирить сопрягаемые места. Затем обмазываем составом чистые поверхности и притягиваем заплаты (одна изнутри, а другая снаружи) с помощью винтов, головки которых будут внутри картера, а гайки снаружи. Излишки выдавленного препарата удаляем тряпочкой.

Очень хорошо зарекомендовали себя составы известных фирм: Abro, Qualco, Loctite. Составы этих известных фирм, не дают усадки материала при высыхании, наоборот они немного расширяются при застывании, что улучшает герметичность зазоров сопрягаемых деталей.

Но вернёмся к полевому ремонту. Самая серьёзная проблема в пути, это сверление отверстий (8 — 10 мм) в центре металлических пластин.

И если вы не берёте в дальнюю поездку ручную дрель или дрель (шуруповерт) на аккумуляторе, тогда придётся поискать инструмент у местных жителей. Думаю никто не откажет в помощи, при такой беде.

После сверления отверстий, подберите подходящий болт и установите внутри картера резиновую и металлическую заплату, а снаружи можно только металлическую и стяните их болтом с гайкой.

Всё, теперь можно закрывать поддон, заливать моторное масло (желательно через тряпку, так как в масле могут быть осколки металла), устанавливать головку на место и отправляться в путь. После такого полевого ремонта, двигатель будет вполне сносно работать.

Конечно потеряется часть его мощности, ведь один цилиндр не будет работать и у мотора исчезнет одна четвёртая часть его рабочего объёма (если двигатель четырёхцилиндровый).

К тому же будет сказываться небольшой дисбаланс коленвала, но не спеша и не завышая обороты двигателя, можно ехать достаточно долго и благополучно добраться до места назначения.

По приезду в свой гараж, нужно будет сделать более качественный ремонт картера и вернуть не рабочему цилиндру новые детали (поршень с шатуном, штанги клапанов или коромысла).

Для начала надо будет полностью разобрать двигатель и вынуть коленчатый вал, чтобы шлифануть его повреждённую шейку до ремонтного размера (желательно шлифануть все шейки под один размер).

После шлифовки коленвала, проверьте его каналы, ведь не просто так произошёл клин шатуна. Тщательно промойте каналы коленвала, об этом подробно я написал здесь.

С картера двигателя снимите резинометаллическую заплатку, и вместо неё вырежьте пластинку толщиной примерно 3 — 4 мм, из такого же металла, как и картер вашего двигателя. Пластинку нужно будет приварить к картеру электросваркой, причём можно будет сделать слепок пробоины на бумаге, и затем вырезав точную копию пробоины из металла, вставить её заподлицо в стенку картера и проварить по кругу (предварительно прихватив). Обварить желательно и с наружной и с внутренней стороны картера.

После зачистки и шлифовки шва, место ремонта будет трудно найти.

Кому не важен внешний вид блока, то можно просто вырезать квадратную пластинку с перекрытием 5-6 мм и наложив её сверху (в нахлёст) прихватить и обварить по кругу. Блоки как правило изготавливают из чугуна, а на более свежих машинах из алюминия , реже из магниевого сплава.

Для всех перечисленных металлов, нужны свои сварочные аппараты и способы сварки, чтобы получить шов отличного качества.

И определив материал вашего блока, лучше обратитесь к профессиональному сварщику (особенно для чугуна), который отлично варит именно тот метал, из чего сделан ваш блок.

Если вы сами подготовите заплату и место ремонта, то услуга по сварке будет стоить не дорого. Только попросите сварщика, чтобы он варил короткими швами, с перерывами, чтобы не перегреть картер (чтоб он не потерял форму).

Затем собираем двигатель с новым шатуном и поршнем (все детали проверяем, что бы они были одинакового веса). Не забудьте проверить стенки цилиндра повреждённого шатуна, не пострадало ли его зеркало, и если обнаружите забоины или царапины, придётся отремонтировать цилиндр. Собрав двигатель, нужно будет залить свежее масло и можно запускать мотор.

Отремонтированный таким способом треснутый (блок) картер двигателя, будет способен прослужить вам не хуже нового, то есть до конца срока службы всей машины, а при правильном подходе и с умелыми руками, конец срока службы любого автомобиля никогда не настанет; удачи всем!

Источник: http://suvorov-castom. ru/kak-otremontirovat-tresnutyj-blok-karter-dvigatelya/

Трещины в головке и блоке двигателя: решение проблемы

Образование трещин в блоке и головке мотора является прямым следствием недосмотра самого водителя.

Факторами, провоцирующими их появление, являются как повреждения механического характера, так и банальное промерзание жидкости в системе охлаждения.

Разумеется, от подобных форс-мажорных обстоятельств не застрахован никто, однако, лучше всё же учитывать вышеперечисленные причины при эксплуатации автомобиля.

Если же избежать беды не удалось, отчаиваться не стоит. Ремонт повреждённых частей можно произвести самостоятельно, приложив определённые усилия и проведя предварительное исследование масштабов образовавшихся трещин.

Так, восстановлению не подлежат детали, трещины на которых расположены в области размещения: плоскости стыковки блока и головки цилиндров, зеркала цилиндров или гнёздах клапанов. Все остальные повреждения вполне можно попытаться заделать.

Решения проблемы

Один из наиболее распространённых — метод сварки (электро или газовым способом). В случае ремонта блока двигателя, сделанного из чугуна, необходимо предварительно рассверлить трещину на концах на 0,5 см вглубь, затем разделать её на всей протяжённости зубилом, шлифовочным кругом или аналогичным инструментом так, чтобы угол приложения был равен 90 градусам.

Глубина воздействия должна достигать 80% от общей толщины стенки. Прежде чем приступить к проведению сварочных работ, блок необходимо нагреть до температурных значений не менее 600 градусов Цельсия.

Далее необходимо приступить к сварке с использованием нейтрального пламени газовой горелки (метод газосварки),применяя пятимиллиметровый (в диаметре)присадочный прут из меди или флюс. Металл на место повреждения наносится равномерно, сплошь, с допуском выступания шва наружу не более чем на 1,5 миллиметра.

Если для проведения работ используется электросварочное оборудование, можно обойтись и без нагрева блока двигателя, подлежащего восстановлению. В этом случае необходимо применять обратно полярный постоянный ток. Если же вы желаете установить на место трещины стальную заплату, придётся применять электроды на медной основе в жестяной обёртке.

Для большей сохранности место сварочного шва можно покрыть пастой на эпоксидной основе.

Ещё один способ ремонта растрескавшихся элементов конструкции блока двигателя — заделывание трещин специальной ремонтной пастой на эпоксидной основе.

В этом случае область расположения трещины тщательно зачищают изнутри и снаружи, используя щётку на металлической основе.

Затем высверливают окончаниях трещины отверстия диаметром не более 4 миллиметров и используют их для нарезки резьбы.

В получившееся отверстие вворачивается заглушка из проволоки на алюминиевой или медной основе. Далее поверхность трещины обрабатывают с применением инструмента (зубило, шлиф, круг и пр.) на глубину до 75°/о от общего значения, производя воздействие под углом от 60 до 90 градусов.

По всей длине трещины, отступая от её края в пределах трёх сантиметров, необходимо нанести насечки с помощью инструмента. Подготовленную к ремонту поверхность блока обезжиривают с помощью бензина или ацетона, а затем приступают к нанесению пасты на эпоксидной основе.

Паста наносится в два слоя, каждый из которых не должен иметь толщину более 2 миллиметров. Отвердение материала происходит в течение одних-двух суток,в зависимости от итоговой толщины слоёв. Если же подвергнуть область ремонта нагреву до ста градусов Цельсия, то время отвердения будет сокращено до трёх часов.

Можно также заделать трещины в блоке и головке мотора с помощью стеклотканевой заплаты и уже знакомой нам ремонтной пасты на эпоксидной основе. По сути этот способ мало отличается от предыдущего.

Разница состоит лишь в том, что каждый слой нанесённой пасты накрывается дублирующим слоем стеклоткани с последующим покрыванием поверхности такой заплаты пастой и её разравнивания с помощью роликовых приспособлений.

Всего слоёв в этом случае может быть не более восьми.

Также можно отремонтировать поверхность блока, установив на неё штифты. В этом случае отверстия высверливаются не только на концах трещины (до 0,5 см вглубь), но и по всему её периметру через 7-8 миллиметров друг от друга.

Далее производится нарезка резьбы и установка прутков из меди (глубина должна соответствовать толщине стенки блока). Затем отсекаются лишние части прутков (в итоге, они не должны выступать над поверхностью более чем на 2 миллиметра).

А в промежутках между установленными штифтами высверливаются дополнительные отверстия, диаметр которых должен на четверть превосходить размер заглушек. В эти отверстия также помещают прутки из меди и производят их обрезку.

Полученный ряд штифтов подвергают чеканке до образования сплошного цельного шва. При желании полученную поверхность можно дополнительно упрочнить, покрыв снаружи пастой на эпоксидной основе. По завершении ремонта блок необходимо подвергнуть опрессовке.

Аналогичным же образом производится починка треснувшей головки блока, но только в случае, если растрескиванию не подверглись области размещения клапанной направляющей втулки, камеры сгорания или седло клапана в области гнёзд.

Источник: http://autofeel.ru/obsluzhivanie_avtomobilja/2013/10/03/treschiny-v-golovke-i-bloke-dvigatelya-reshenie-problemy.html

Заделываем трещины в головке и блоке двигателя своими силами

С течением времени многие агрегаты автомобиля изнашиваются, выходят из строя либо, что еще хуже, ломаются. Сейчас мы вам поведаем, как самостоятельно устранить появившиеся в блоке и головке двигателя трещины.

Заделываем трещины в блоке и головке двигателя электросваркой Реанимации подвергаются все трещины, за исключением тех, каковые проходят через клапанные гнезда, зеркала цилиндров, и головки прилегания и плоскости блока.

В последнем случае изделие бракуют, в остальных стараются их реабилитировать, этим-то мы на данный момент с вами, глубокоуважаемые читатели, и займемся.

В начале стоит сказать о том, что существует пара способов устранения недостатков. Кратко обо всех. К первому методу возможно отнести заделывание трещин посредством простой дрели либо электросварки.

Если блок чугунный, то финиши трещины возможно засверлить сверлом и зашлифовать их под углом 90 на всей протяженности кругом, зубилом либо каким-нибудь вторым приспособлением. Если вы выбрали ликвидацию трещин посредством электросварки, то перед тем как приступить к работе блок нужно разогреть до 600-650С.

После этого посредством чугунно – бронзового присадочного прутка диаметром 5 мм и флюса, необходимо нанести целый ровный слой, что не должен торчать над поверхностью металла более чем на несколько миллиметров. По окончании того, как трещина была заварена, блок направляться медлительно охладить в термошкафу.

Выше предложенный способ есть не единственным, вы имеете возможность заварить трещину и без подогрева блока, но для этого вам пригодится электросварка.

Источник: http://dream-service.ru/zadelyvaem-treshhiny-v-golovke-i-bloke-dvigatelja/

Как ремонтировать ГБЦ из чугуна, трещины в блоке цилиндров

Проблема ремонта трещин чугунного блока цилиндров в автосервисе, и ремонта дефектов чугунных деталей в целом, стоит весьма остро. Чугун – металл коварный, повышенное содержание углерода (от 3% до 7,5% в виде цементита Fe3C) обуславливает его низкопластичность и трудность сварки, поэтому ремонт чугунных изделий очень деликатен.

Покажем основные принципы нанесения покрытия при ремонте головок чугунных блоков цилиндров автомобиля (ГБЦ) установками ДИМЕТ®.

На фотографиях ниже представлены отремонтированные ДИМЕТ® чугунные блоки цилиндров, и приведены этапы проведения работ.

Для начала проведем предварительную подготовку ГБЦ к ремонту - «зафиксируем» с последующей «разделкой» дефект чугунного блока. Это значит, что мы с помощью фрезы или другого инструмента вырабатываем на трещине в чугунном блоке небольшую канавку глубиной порядка 1,5-2,5 мм. Дабы предотвратить «расползание» трещины, по краям производим засверливание. Важно! -  Трещина в чугунном блоке не должна двигаться при нагревах, поэтому прихватываем ее штифтами или сваркой  в одной и более точках.



Далее необходимо, для повышения адгезии, придать поверхности необходимую для процесса напыления шероховатость. Хорошие показатели шероховатости, адгезии, являются основой надежного сцепления покрытия с чугуном. Для обработки поверхности ГБЦ используем абразивный состав К-00-04-16, то есть бьем абразивным порошком по поверхности до устраивающей нас шероховатости – когда чугун станет «беленьким»  и увеличится адгезия. Если ремонтные работы поставлены на поток, для абразивной обработки целесообразно использовать абразивоструйный аппарат СД-6. Повысить адгезию можно нанесением тонкого слоя покрытия в 3 (третьем) или 2 (втором) режиме работы аппарата на места под будущее покрытие на чугунной головке блока цилиндров.

Приступаем к заполнению трещины составом А-20-11 в 4(четвертом) режиме по всей длине ранее подготовленной канавки.  Порошок состава А-20-11 прекрасно закрывает щели и отверстия. Процесс напыления представляет собой сначала нарастание бугорков на краях трещины, затем трещина перекрывается.

Итак, вместо трещины-канавки на поверхности чугунного блока мы имеем горку напыленного металла. Надо аккуратно срезать лишнее напыление до основного металла любым должным инструментом, если уберем чуть больше – не страшно, так как после наносим окончательное герметизирующее покрытие. Для этого наносим на заполненную трещину в чугунном блоке в режимах 2 и 3 медь состав С-01-01), или медь с цинком (состав С-01-11).  Но и нам уже знакомый состав А-20-11 тоже подходит.

При ремонте трещины чугунной ГБЦ деталь немного нагрелась горячим воздухом, пятнадцати минут для остывания вполне достаточно. По прошествии 15 минут производим контроль качества ремонта, напыленного покрытия. Если подготовка трещины в чугуне к напылению была не должной (подавляющее большинство случаев – плохая прихватка), то мы увидим тоненькую, с волос, трещинку. Если трещинка довольно длинная (оценка приходит с опытом) надо «разделывать» и напылять еще раз. На коротких же трещинах обходимся засверливанием.

Отметим, что стоимость расходных материалов, энергии и трудозатрат при ремонте ГБЦ и трещин в чугунных блоках ДИМЕТ®ом  ничтожна по сравнению со стоимостью новых деталей.

Вашему вниманию отзыв о ремонте ГБЦ ООО"Моторсервис":

Узнайте стоимость аппаратов ДИМЕТ для ремонта ГБЦ заполнив форму ниже. Пожалуйста, укажите регион, сферу деятельности, Ваш адрес электронной для ответа. Спасибо!

Ремонт трещины головки блока

Была межклапанная трещина ГБЦ                           После проведения ремонта ГБЦ



Ремонт ГБЦ легкого грузовика

Дизельный двигатель легкого грузовика. Ремонтируем чугунную ГБЦ, а именно - трещины от канала форсунок к седлам клапанов. Последовательно разделываем трещину фрезой, обрабатываем абразивом К-00-04-16, заполняем составом А-20-11, верхние слои медью С-01-11 или С-01-01.



 Ремонт камеры сгорания ГБЦ  "TOYOTA"

Встреча поршня с клапаном совсем не порадовала владельца. Двигун застучал – камера сгорания ГБЦ  "TOYOTA" разбита. Покупка новой?



Нет, конечно, ведь для ДИМЕТа ремонт ГБЦ с данным повреждением должен занять не больше часа.

Все в стандартной последовательности: все эти появившиеся в результате «встречи» гребни и наплывы удаляем вручную фрезой и расширяем забоины, затем абразивом в режиме «3», узких щелей и каверн нет, тогда наносим А-80-13, если есть – лучше А-20-11, наносим с запасом 1-1,5 мм. Все заняло 25-30 минут. Отнесли на фрезеровку – еще минут 15. Отремонтировали ГБЦ, как и думали, за час.

Ремонт отверстия в картере блока

Отверстие с кулак в картере восьмицилиндрового блока от УРАЛа пожарной части. ГБЦ без дефектов – только дыра в картере. Вес более 100 килограммов, замучаешься вертеть, значит, ремонтировать блок будем снаружи.



Ставим закрывающую стальную пластину 1,5 мм, плотно прижимаем к стенке картера. Не забываем про подготовку поверхности, перед напылением обрабатываем поверхность блока  абразивом К-00-04-16 (оксид алюминия). Затем глубокие щели заполняем в режиме «4» составом А-20-11, так как запаса порошка С-01-11 не было, все равно разницы никакой нет, герметичность обеспечена.

Но! Не скупитесь на запас расходных материалов – не всегда такая замена адекватна. Затем, после заполнения глубоких щелей, в режиме «3» положили ровный слой.



Толщина покрытия порядка 1,5-2 мм, не очень эстетично, однако пожарным важна гарантированная с запасом герметичность блока после ремонта, и это справедливо. Итак, израсходовав 250 грамм порошка и потратив 2 часа, блок готов к установке.



Трещина в блоке цилиндров » Motortut.ru

Прежде чем описывать способы устранения неисправности, рассмотрим, как эту неисправность найти. Есть несколько способов обнаружить трещину блока цилиндров:

  • с помощью ультразвука,
  • с помощью магниточувствительного оборудования,
  • методом гидроконтроля,
  • метод пневматической опрессовки.

На автосервисах чаще всего трещины ищут с помощью воды или воздуха. В поврежденный элемент подается воздух, затем деталь опускается в ванну с водой и по пузырькам становится видно, где кроется проблема. Если закачивать в элемент воду, то в месте трещины она будет просачиваться.

Когда место раскола найдено, можно приступить к ремонту. Один из самых популярных методов — это сварка (как электрическая, так и «холодная»). Заварить можно практически все расколы, кроме трещин в области седла клапана, стенок цилиндра и мест прилегания блока и головки БЦ.

Чтобы не пришлось делать повторный ремонт, важно соблюдать все рекомендации. Чтобы восстановить блок из чугуна, нужно засверлить концы трещины, а затем зашлифовать ее по всей длине под углом 90 градусов. Для сварки блок цилиндров разогревается до 650°C, затем с помощью присадочного чугунно–медного прута и флюса наносится сплошной шов, а в конце для постепенного охлаждения детали используется специальный термошкаф.

Если используете электрическую сварку, то блок прогревать не надо. В конце работы шов нужно обезжирить с помощью ацетона, а затем покрыть эпоксидной пастой (при комнатной температуре застывает за 24 часа, при 100°C — примерно за 2 часа). Последний этап — шлифовка шва.


Помимо сварки, есть еще пару популярных методов ремонта БЦ: эпоксидная паста, заплатка из стеклоткани, технология SEAL-LOCK. Если используете эпоксидную пасту и стеклоткань, то металл предварительно нужно хорошенько обезжирить. Затем можно поочередно наносить слои пасты и стеклоткани, последним должен быть эпоксид.

SEAL-LOCK удобен тем, что для ремонта не нужен сварочный аппарат и не нужно демонтировать ДВС. Смысл технологии в том, что трещина заполняется специальной прослойкой из мягкого металла. Порядок действий здесь такой:

1) Сначала нужно засверлить края трещины, далее поперек раскола с определенным шагом делаются отверстия, в них вставляются стяжки-скобы, связывающие края трещины.

2) Между скобами высверливается отверстие. Далее идет нарезка конусной резьбы специальным метчиком. Полученное отверстие нужно обработать, чтобы удалить окисную пленку. Затем в него вкручивается конусообразная заглушка, материал которой активно контактирует с металлом БЦ.

3) Часть заглушки, которая возвышается над плоскостью, нужно немного подпилить, затем вкрутить ее специальным инструментом. Под большим усилием мягкая заглушка сломается там, где сделан подпил. Выступающие части шлифуются.

4) Далее сверлится следующее отверстие, причем так, чтобы получилось частичное перекрытие с предыдущим отверстием с заглушкой. И таким образом заглушками заполняется вся трещина. В конце производится шлифовка и спрессовка шва.


Нужно сказать, что шов, который получается по описанному выше методу, лучше сварного по ряду показателей. Ему не страшны перепады температур, он не получает значительного напряжения и не разрушается даже при высоких температурах.

Способ ремонта трещин блока цилиндров ВАЗ

Блоки цилиндров, изготовленные из алюминиевого сплава, часто меняют из-за трещин, которые находятся в области системы охлаждения. Но можно попытаться устранить трещины и таким образом можно восстановить всю целостность системы охлаждения блока цилиндров. На практике их восстанавливают разными способами при помощи клеевых шпатлевок, пайкой и сваркой. Рассмотрим способ при помощи клеевых шпатлевок. Он наиболее приемлем для многих автовладельцев, этот способ позволяет своими руками произвести ремонт.

Ремонт трещины блока цилиндров

  1. Сначала подготавливают к ремонту блок цилиндров, для этого демонтируют карбюратор, выхлопной коллектор и генератор. Тщательно очищают место там, где находится трещина, промывают и обезжиривают при помощи специальных растворов. Бензин используют в качестве промывочного раствора.
  2. Зачищают стенки и края трещины, пользуясь скребками, напильниками, надфилями. На границах длины трещины просверливают отверстия, диаметр которых составляет 3,5 мм, нарезают резьбу M4. Затем еще нужно промыть и обезжирить.
  3. Берут 2 винта M4, обмазывают резьбу винтов клеем БФ-2, выдерживают две минуты и потом до упора заворачивают в подготовленные отверстия. Те части винтов, которые выступают, срезают, аккуратно напильником обрабатывают вровень с корпусом блока цилиндров.
  4. Нужно взять хлопчатобумажную ткань, обрезать по размеру длины трещины куски. Полученные куски ткани хорошенько намазать клеем БФ-2. К тому же внутреннюю часть трещины заполняют клеем, после чего трещину наполовину следует затрамбовать. Сушить в течение часа при температуре до 100 градусов, можно для сушки применять электрическую лампу.
  5. На основе алюминиевой крошки и клея БФ-2 подготовить смесь в пропорции примерно 50:50 или путем экспериментов подобрать необходимую консистенцию. Полученной шпатлевкой залить пустую область оставшейся трещины. При температуре 100 градусов просушить в течение 3-х часов.
  6. На окончательном этапе дополнительно место заделки промазывают слоем клея БФ-2, затем накладывается заплатка из прочной матерчатой ткани, которую предварительно пропитывают клеем. После процедуры следует хорошенько проверить качество ремонта. Для этой проверки систему охлаждения заполняют водой, двигатель запускают в работу без ремня вентилятора. После чего систему нагревают до 90 градусов, потом отремонтированный участок проверяют на предмет есть ли течь или она отсутствует.

Чем еще заделывают трещину в блоке цилиндров
Процедура такого ремонта заключается в следующем:

  • После прогрева двигателя его заглушают и при помощи дополнительного привода «помпы» заставляют работать систему охлаждения
  • Применяют препарат металлокерамический герметик Hi-Gear

Его разрабатывают для ремонта прокладок головки блока и треснувших блоков и головок цилиндров. Течь может устранить тосол (антифриз) через прокладку головки блока. Ремонтирует треснувшие чугунные или алюминиевые головки, блоки двигателя с прочностью сварки.

Не растворяется, не вымывается, выдерживает высокое давление, перепады температур, выдерживает вибрацию. Эта формула содержит комбинацию тонких керамических волокон, которые придают отремонтированному участку способность отремонтировать повреждения с большим сечением и прочностные дополнительные характеристики. Упаковка рассчитана от 10 до 22 л на систему охлаждения.

Периодически контролируйте состояние отремонтированного узла, чтобы не остаться в пути без охлаждающей жидкости или без масла.

7-02-2014, 00:25 | Романов Виктор

Ремонт трещины ГБЦ – сварка и штифты

Увы, но иногда автомобилисты допускают серьезные ошибки в эксплуатации своих стальных коней. За них приходится дорого платить, как правило. Вот, например, трещина головки блока цилиндров. Она может образоваться от перегрева либо замерзания антифриза. Обе причины – результат неправильного использования транспортного средства.

Как провести такой ремонт? Нелегко, но возможно! Главное, чтобы трещина не проходила через сами цилиндры, а также гнезда клапанов. Можно ремонт трещины ГБЦ своими руками выполнить при помощи эпоксидки и стеклоткани, а можно и сваркой воспользоваться, а также поставить штифты. Сварка может использоваться и газовая, и электрическая.

Технология работ протекать будет следующим образом:

1. Если блок из чугуна, то трещину надо сверлом ф5 мм. засверлить с обоих ее концов, а потом разделать ее вдоль зубилом на 80% толщины стенки блока;

2. Прежде чем начать сварочные работы, ГБЦ полагается нагреть до +600С;

3. Используя газовую горелку и чугуномедный пруток, специалист должен наварить непрерывный слой металла. Допускается выступ шва максимум на 1,5 мм.;

4. Когда блок благополучно заварен, его надо плавно охладить, используя термошкаф.;

5. Заваривать трещину ГБЦ можно и без проведения разогрева. Но тут надо использовать не газовую сварку, а электрическую.;

6. Сварочный шов с целью дополнительной защиты и надежной герметизации надо покрыть эпоксидкой.

Можно попробовать установить штифты – так тоже заделываются трещины ГБЦ:

1. И снова сверлом засверливаем 4-5 мм. оба конца злополучной трещины;

2. Аналогичным сверлом нужно насверлить отверстий и вдоль всей трещины, выдерживая интервал меж ними 6-8 мм.;

3. Теперь надо взять метчик и создать в отверстиях резьбу. По ней следует потом вкрутить медные вставки, оставив торчать наружу концы максимум 2 мм.;

4. Теперь между установленными штифтами следует сверлить новые отверстия. Делать это надо так, чтобы новые отверстия могли перекрывать на 1-2 мм. старые;

5. В новые отверстия аналогично нужно ввернуть штифты. Должна получиться непрерывная полоса из штифтов, солединенных друг с другом.

Конечно, ремонт трещины ГБЦ легким делом не назовешь в любом случае. Не каждый автовладелец может провести данное мероприятие своими силами. При сомнении в успешном исходе гораздо выгоднее обратиться в автосервис.

Видео о том как проверить ГБЦ на микротрещины:

Видео о том как можно отремонировать ГБЦ автомобиля ВАЗ:

Как проверить и определить микротрещину в блоке двигателя – важные советы и подсказки

Опытный автомобилист знает, что работа автомобиля зависит от работоспособности двигателя. А одним из основных узлов мотора является головка. Как проверить ГБЦ на микротрещины и каковы признаки появления трещин на головке? Подробнее об этом можно узнать здесь.

В большинстве случаев износ мотора происходит в его верхней части, то есть на головке. Причин, которые влияют на выход из строя блока, множество.

Распространенной  является перегрев мотора, когда из системы охлаждения полностью вытекает антифриз. Это происходит в результате некорректного затягивания штифтов ГБЦ.

Это и неправильная работа устройства регулирования температуры, может стать причиной деформации плоскости ГБЦ.

Стрелкой отмечен дефект поверхности

Рассмотрим признаки и симптомы, которые свидетельствуют о появлении трещин на ГБЦ и необходимости ремонта агрегата:

  • Моторная жидкость пенится, в ней появляются пузырьки. Если в головке образовалась трещина, в масло может попадать охлаждающая жидкость. В этом случае антифриз будет уходить из расширительного бачка по неизвестной причине. Если нужно постоянно доливать хладагент в систему, это должно насторожить хозяина машины. В этом случае в расширительном бачке антифриза будет образовываться масляная пленка — это точный симптом появления микротрещины в головке двигателя. При такой неисправности в теплую погоду температура мотора будет то падать, то подниматься. Этот признак не распространенный, но если заметили, что стрелка на датчике температуры то опускается, то опять поднимается, то это должно насторожить.
  • Троение двигателя. ДВС очень вибрирует, особенно при езде в гору. Этот симптом является следствием образования микротрещины. Если в него попадает антифриз, а масло не пенное, то есть другой способ вычислить неисправность. Для этого нужно демонтировать свечу и посмотреть на нее: если на свече есть жидкость, то вытрите ее пальцем и приложите на язык. Любой антифриз имеет сладковатый привкус. Если это так, то на головке блока вашего авто образовалась трещина.Дефект на ГБЦ
  • Моторная жидкость уходит, ее постоянно нужно доливать. В этом случае по антифризу вычислить трещинку не выйдет. Если щель появилась рядом с направляющей втулкой впускного клапана, то при работе двигателя масло будет затягивать в цилиндр. Если во впускной клапан будет попадать ОЖ, то при долгой езде она в буквальном смысле слова отмоет поршни до идеальной чистоты. Проверить это легко: открутить свечи и посмотреть на состояние поршней.
  • Кипение ОЖ. Заметили, что антифриз постоянно кипит, откройте капот и крышку расширительного бачка. Долейте столько жидкости, сколько ни хватало и заведите мотор. Если антифриз сразу начнет кипеть, то сомнений в неисправности быть не должно.

 Загрузка …

Варианты диагностики проблемы

Чтобы сделать ремонт и устранить микротрещины, нужно быть полностью уверенным в том, что они есть. Рассмотрим несколько вариантов диагностики, которые можно провести дома.

Магнитно-порошковая диагностика

Метод является самым оперативным видом ремонта в обнаружении микротрещин. Заключается в следующем: со всех сторон головки блока цилиндров установить магниты. ГБЦ сверху обсыпать металлической стружкой, она начнет перемещаться к магнитам, оставаясь на трещинах и вмятинах. Так, заметить трещинки не составит труда.

Металлическая стружка для диагностики

Диагностика при помощи жидкости

Чтобы проверить ГБЦ на наличие дефектов этим методом, понадобится специальная красящая жидкость.

  1. Поверхность головки тщательно промыть, для этого использовать ацетон, керосин или другой вид растворителя.
  2. Специальную жидкость нанести на очищенную поверхность и подождать несколько минут.
  3. Затем чистой тряпкой смыть остатки жидкости. Если на ГБЦ есть дефекты, то они будут видны невооруженным глазом.

Проверка давлением

Способ может быть реализован несколькими методами: с погружением головки цилиндров под воду и без него. Сделать проверку с погружением в воду:

  1. Если решили произвести диагностику с погружением головки цилиндров в воду, то нужно плотно закрыть все каналы контура верхней части агрегата, после чего поместить его в емкость и налить туда горячую воду.
  2. Затем в контур ГБЦ подать сжатый воздух и там, где появятся пузырьки, будут находиться микротрещины.

Оборудование для диагностики давлением

Метод без погружения блока в воду осуществляется для поиска дырочек в пробитых шинах:

  1. необходимо крепко закрыть все каналы контура ГБЦ.
  2. После этого на поверхность крышки головки следует налить мыльный раствор.
  3. В контур нужно подать воздух. Там, где на поверхности головки будет обнаружен дефект, появятся мыльные пузырьки.

Проверка водой

Метод не отличается от предыдущего. Разница только в том, что головку не нужно опускать в воду, а воду следует залить в нее:

  • Все отверстия герметично закрыть.
  • В канал налить воды побольше.
  • Затем, используя обычный насос, нужно накачать воздуха в канал, чтобы сделать давление не менее 0.7 МПа.
  • После необходимо дать постоять головке несколько часов. Если вода ушла, это свидетельствует о дефектах головки. Значит, без ремонта не обойтись.

Аргонная сварка поверхности

Ремонт дефектов

Ремонт трещин блока желательно проводить при помощи сварки, этот метод является наиболее эффективным и надежным.

  1. Перед началом ремонта нужно вырезать кусок металла, по своим размерам соответствующий трещине. Глубина канавки должна быть не менее 8 мм, а форма должна быть клиновидной.
  2. Перед тем как заварить головку, ее нужно нагреть до температуры 200 градусов. Для этого можно использовать ацетиленовую горелку, но не паяльник. Заваривание трещин головки
  3. Для ремонта используйте газовую установку с присадочными материалами. Эффективные результаты получаются при аргонно-дуговой сварке. К ГБЦ нужно подключить массу. Дуга должна гореть между головкой и электродом, туда же и следует подложить кусок металла, который будет заделана трещина.
  4. Когда сварка завершена, шов тщательно зачищаем и еще раз опрессовываем. Если дефектов нет, то поверхность головки нужно отфрезеровать.

Видео «Ремонт микротрещин»

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Источник: https://avtozam.com/dvigatel/grm-kshm-gbc/diagnostika-gbts-na-mikrotreshhiny/

Обнаружение микротрещин

Рейтинг:  5 / 5

Чтобы детали двигателя могли служить долго и в полной мере выполнять свои функции, при ремонте двигателя следует выполнять дефектовку деталей.

Для обнаружение микротрещин используют соответствующее оборудование, многие повреждения невозможно обнаружить невооруженным глазом.

Некоторое оборудование отлично подходит для выявления скрытых проблемных областей в детали, о таком инструменте мы поговорим ниже. Существует несколько методов обнаружения микротрещин, пористости, толщины стенок цилиндра.

Звуковые тестеры

Эти приборы хорошо подходят для измерения толщины, а нам пригодится для замера стенки цилиндра, (не все цилиндры можно вынуть из блока) И так тестер состоит из самого прибора и отдельно подключенного зонда, испускающего сигнал, который проходит через материал. Когда сигнал достигает противоположной стороны материала, сигнал возвращается к зонду, тестер основываясь на время за которое сигнал был отражен и вернулся к зонду выводит на дисплее показания толщины.

Проверки измерения зондом проводятся от вершины цилиндра до самого низа и по всему диаметру. Особенно важно проверить области, где есть каналы охлаждения. Возможность измерить толщину стенок цилиндра дает полную картину к расточке, если мы хотим значительно увеличить рабочий объем двигателя. Слишком тонкие стенки образуются из за износа или коррозии со стороны охлаждающих каналов.

  • Толщина стенок цилиндра не может быть тоньше 3 мм, иначе цилиндр попросту лопнет при эксплуатации.
  • Для турбированых двигателей минимальная толщина будет несколько больше, все зависит от рабочего давления газа.
  • Перед использованием звукового тестера он должен быть откалиброван.

Измерения проводятся во всех цилиндрах без исключения, особенно чугунные блоки могут изначально иметь разную толщину стенок. Таким образом можно оценить состояние блока и его пригодность к использованию, стоит ли вкладывать деньги в его ремонт и сможет ли он выдержать нагрузку.

Магнитный тестер микротрещин

Применяется только к чугунным и стальным материалам. Процесс тестирования основан на распределении металлического порошка на поверхности метала имеющего магнитные свойства. То есть деталь подвергают магнитному полю, наносят очень мелкий металлический порошок на подозреваемую область с трещиной и по результатам распределения порошка можно судить о целостности испытуемой детали.

Например, проверим седло клапана на микротрещины, для этого следует очистить поверхность растворителем и тряпкой, ни в коем случае не механическим способом, ножом или наждачной бумагой, это может скрыть трещину и в дальнейшем усложнить ее обнаружение.

И так поверхность чистая и сухая, наносим специальный металлический порошок на поверхность седла клапана и подносим магнит, в случае если есть микротрещина, то порошок соберется в нее и это будет заметно, или же наоборот расползется от места трещины, в зависимости от того как расположены полюсы магнита по отношению к испытуемой детали. Поэтому вращаем магнит относительно поверхности головки

Поиск микротрещин ультрафиолетом

Для диагностики микротрещин применяется намагничивание детали, опять же только сталь или чугун и специальная жидкость, имеющая свойства проникать в мельчайшие трещины, а также светится под действием ультрафиолетовых лучей.

Для начала деталь обливается раствором, на примере коленчатый вал, так же можно диагностировать и шатуны. Второй этап намагничивание детали с помощью специального прибора. После этого в темноте зажигается ультрафиолетовая лампа, любые микротрещины будут показаны как ярко светящаяся линия.

Заключительный этап, после выявления дефекта и его обозначения, следует размагнитить деталь обратной полярностью и очистить от раствора.

Не стоит оставлять детали намагниченными так как к ним в дальнейшем будут прилипать металлические частицы, продукты износа из масла и может повлиять на дальнейшую работу двигателя.

Проникающая краска

Этот фотохимический процесс выявления микротрещин используется без ультрафиолетового излучения. Применим к любым металлам сталь, железо, медь, алюминий, титан и д.р. Окрашивается деталь специальной краской поскольку нет необходимости в магнитном поле этот процесс можно использовать и для пластиковых деталей.

Набор включает в себя обычно 3 химиката, растворитель, краска и проявитель. Растворитель готовит поверхность, очищая и обезжиривая. Распыляется проникающая краска на поверхность детали. Она просачивается в любые трещины, ямы и дефектные зоны.

Через некоторое время краска пропитывает деталь и подсыхает применяется специальный проявитель, который реагирует с краской и становятся хорошо заметными области с высокой концентрацией краски в таких местах как трещины.

Существует два типа этих наборов: Каждый позволяет обнаруживать трещины, второй тип отлично может обозначить трещину под ультрафиолетовым излучением. После выявления трещины используется тот же растворитель чтобы очистить делать от краски.

Источник: https://enginepower.pro/blogi/65-obnaruzhenie-mikrotreshchin.html

Микротрещина в блоке двигателя – это больше не проблема

Мотор – это железное сердце каждого транспортного средства. При выходе из строя какой-либо его комплектующей существует большая вероятность полного выходя из строя всего агрегата.

Особенно, если идёт речь об столь сильных поломках, таких как деформация головки или блока цилиндров. Если не устранить их своевременно, придётся делать капитальный ремонт двигателя.

Отметим, что трещины в данных узлах являются одними из самых сложных неисправностей. Возникают, как правило, после дорожно-транспортного происшествия при высоком уровне износа деталей или производственном браке.

Причины и признаки неисправности

Ниже описаны «симптомы», которые гласят о наличии трещины в головке или блоке.

Важно! Эти же признаки могут определять и иные неисправности! Поэтому не следует делать поспешные выводы.

  1. Мотор перегревается, вытекает антифриз или иная охлаждающая жидкость. Чтобы удостоверится, что проблема не в трещине, проверьте насколько хорошо затянуты болты ГБЦ, а также герметичность системы.
  2. Некорректно работает система управления температурой. Из-за перегрева деформируется головка блока цилиндров.
  3. Выход из строя пробки расширительного бачка, из-за чего происходит образование воздушных масс.
  4. В летний период года стрелка термодатчика резко скачет в разные стороны.

Также к симптомам можно отнести «троение», что особо сильно ощущается во время движения под горку.

Важно! Для того чтобы убедиться в наличии трещин, необходимо отвинтить свечу зажигания. После в прямом значении этого слова попробуйте жидкость со свечи на вкус.

Если она оказалась сладкой, значит охлаждающая жидкость попадает в масло через трещину. В таком случае попробуйте долить масло в систему и завести автомобиль (при этом, не закрывая крышку расширительного бака).

Если она сразу же будет кипеть – значит, микротрещина в ГБЦ стопроцентно присутствует.

Отметим, что часто трещины возникают возле втулки (направляющей или впускного клапана). В таком случае, придётся полностью заменить головку.

Ещё один из признаков – уход газов. Чтобы узнать, что причина именно в этом, рекомендуем надеть на расширительный бачок резиновую перчатку. Если со временем она надуется, значит, есть проблема.

Диагностика проблемы

Перед тем, как приступить к ремонтным работам, необходимо быть на все сто процентов уверенным, что проблема действительно в трещинах. Для того чтобы в этом убедиться, мы предложим вам несколько способов диагностики.

С помощью жидкости

В этом случае используется специальная красящая жидкость.

  1. Итак, в первую очередь, необходимо максимально качественно вымыть поверхность головки (применяя при этом ацетон или иную соответствующую жидкость).
  2. Далее жидкость нужно нанести непосредственно на поверхность.
  3. По истечению нескольких минут остатки жидкости нужно смыть при использовании чистой тряпки.

Магнитно-порошковая проверка

Данный способ считается одним из самых быстрых в обнаружении трещин. Как происходит проверка? С каждой стороны головки устанавливаются магниты. Затем, сверху нужно посыпать металлическую стружку. Если есть трещины, она начнет прилипать к магнитам, останавливаясь в лучшем случае на вмятинах, а в худшем – на трещинах.

Проверка водой

Этот метод подобен к предыдущему. Вся разница межу ними заключается в том, что не нужно опускать головку воду, а совсем наоборот – её необходимо залить в головку:

  • Проверьте всевозможные отверстия на факт герметичности.
  • После влейте в воду канал.
  • Далее, пользуясь насосом, накачайте воздух в канал.
  • Оставьте обрабатываемую деталь на несколько часов. Если вы заметите, что вода ушла, значит, проблема с головкой и её нужно менять или в лучшем случае – ремонтировать (что обойдётся дешевле, но… не будет гарантировать длительность работы данной комплектующей).

Диагностика давлением

Данная методика выполняется несколькими способами: погружение в воду или без него. Как именно выполнять эти операции, читайте ниже.

Погружение в воду:

  • Изначально закройте все каналы запчасти, на которые может негативно воздействовать вода.
  • После этого поместите деталь в ёмкость, наполненную водой более 40 градусов Цельсия.
  • Затем воспользуйтесь сжатым воздухом (в тех местах, где появятся пузырьки, есть трещина).

Процедура без «погружения» выполняется следующим образом:

  • Как и в предыдущем случае, позаботьтесь о том, чтобы все канали ГБУ были закрыты.
  • Налейте мыльный раствор на крышку.
  • Подайте воздушные массы в контур «больной» детали. Если есть дефект, на этом месте образуются мыльные массы.

Как заделать повреждённые места

Обнаружили трещину в блоке цилиндра? Что делать? Сейчас мы вам подробно расскажем, как можно быстро избавиться от подобной проблемы.

Электросварка

Для начала нужно засверлить «больные» места инструментом с целью, чтобы они прекратили увеличиваться в объёме. После их необходимо зашлифовать.

Итак, в начале работы разогреваем блок до 650 градусов Цельсия, после чего при использовании специального прутка делаем шов. Чтобы предотвратить его окисление, нужно использовать буру.

В итоге после окончания работ на поверхности должен быть ровный слой (выступ которого не боле двух мм.). Следующий этап – это термошкаф (охлаждение в нём).

Заделка трещин

Изначально необходимо нагреть обрабатываемую автомобильную комплектующую до температуры не менее 200 градусов Цельсия. Используйте для выполнения этой цели ацетиленовую горелку. Трещина заделывается посредством постоянного тока. Подбирать диаметр электрода стоит исходя из толщины, а также ширины обрабатываемой стенки.

Приварка заплаты

Чтобы выполнить данную операцию, необходимо подобрать кусок металла, соответствующий размеру трещины. Далее нужно приварить подобранный материал. Следующий этап – это шлифовка и покрытие специальной пастой обрабатываемой местности.

Ну что же, теперь вам известно, что такое трещина головки блока цилиндров, а также как бороться с этой проблемой. В любом случае лучше предостеречь поломку, нежели бороться с ней.

Источник: https://drivertip.ru/repair/kak-opredelit-mikrotreschinu-v-bloke-dvigatelya.html

Как проверить и определить микротрещину в ГБЦ

Головка блока цилиндров — основной узел силового агрегата транспортного средства. Появление проблем в его работе приведет к серьезным последствиям, вплоть до выхода из строя двигателя и невозможности эксплуатации автомобиля. Как определить микротрещину в ГБЦ и как самостоятельно произвести ремонт неисправности, будет рассказано ниже.

Определить микротрещину в ГБЦ непросто. Прежде чем диагностировать появление проблем, рекомендуем разобраться в причинах, по которым головка блока цилиндров может треснуть.

Превышение допустимой разности температур

Зачастую трещинки и дефекты в ГБЦ появляются в результате нарушения процесса сгорания топливовоздушной смеси в камере. Это может произойти из-за некорректной работы топливной составляющей или неверно установленного зажигания.

Такие проблемы приведут к увеличению температуры в двигателе на 200 и более градусов по сравнению со штатной. В итоге на самых тонких стенках головки блока появятся микротрещины.

Речь идет об отверстиях для распылителей, стаканов форсунок и т. д.

«Рукотворное» механическое воздействие

В ГБЦ 406 или другой головке блока проблема может быть обусловлена механическим воздействием. К примеру, произойдет разрыв посадочного отверстия для седла клапана в месте рядом с гнездом форсунки. Это происходит в результате перетяжки самой форсунки. В этом месте толщина металла головки составляет не более 2 мм. Определить такие микротрещины можно, но их ремонт обычно нецелесообразен.

https://www.youtube.com/watch?v=jdP2ml9BjLk

Проблем такого плана можно избежать, учитывая следующие нюансы:

  1. Перед установкой новые шайбы следует нагревать на плите либо над газом. Детали нагреваются до посинения, после чего опускаются в холодную воду и охлаждаются. Эти действия обеспечивают мягкость шайб.
  2. Под форсунки нельзя ставить медные шайбы и прочие типы уплотнений, использовавшиеся ранее.
  3. Прежде чем произвести монтаж новых шайб, их состояние следует проверить с помощью магнита. Есть вероятность покупки обмедненных деталей.
  4. После учета этих моментов допускается затяжка форсунки, при этом важно соблюдать регламент, установленный автомобильным производителем. Если эти действия не помогли добиться герметичности, рекомендуется обратиться к специалистам.

Появление микротрещин в ГБЦ автомобиля ВАЗ или другой машины часто обусловлено монтажом направляющих втулок в тонкостенные головки.

При установке необходимо внимательно проверять габариты внешнего диаметра втулки, а также размеры отверстия для ее фиксации. Технологию монтажа нарушать нельзя — в разогретую головку блока запрессовывают охлажденные в жидком азоте втулки.

Если это правило не будет соблюдаться, это приведет к появлению радиальных дефектов от внешнего диаметра направляющей втулки.

Заводские дефекты

Необходимость определить повреждения в головке блока возникает из-за дефектов, допущенных при производстве. Сама ГБЦ имеет сложную конфигурацию, а стенки в ней характеризуются разной толщиной.

При изготовлении могут быть допущены ошибки, которые приведут к непродавливанию металла в определенных местах и нарушению его структуры. В итоге это приводит к появлению небольших пустот и увеличенной скорости образования ржавчины в них.

При последующей эксплуатации поверхность водяной рубашки и камеры сгорания будут соединены, либо возникнут трещины из-за серьезного ослабления в тонких местах.

При нарушении структуры металла сильно ослабятся межмолекулярные связи ГБЦ. Из-за этого материал станет более хрупким, что приведет к появлению дефектов. На практике неисправности такого плана обычно встречаются в перемычках между отверстиями для седел и форсунок. Трещины появляются в каналах, расположенных за клапанами.

Видео о повреждении головки блока опубликовано каналом Ютуб ютубный.

Типичные места образования трещин в ГБЦ

Определить микротрещину в ГБЦ — задача трудная для опытного специалиста. Ведь повреждения образуются не в одном и том же месте. Однако найти их по факту не так сложно. Особенно если у вас есть перечень мест, которые вы можете осмотреть визуально:

  1. Между клапанами двигателя. Дефект будет виден сразу. Обычно он появляется под седлами клапанов, расположенных по соседству.
  2. В дизельных силовых агрегатах микротрещины могут пойти от клапана к форкамере. Такой изъян найти несложно, однако увидеть его проблематично, поскольку он появляется непосредственно под форкамерой и не выходит наружу.
  3. Трещины часто образуются между клапанами и свечами. Увидеть такую неисправность можно без проблем.
  4. Иногда повреждения образуются под направляющими клапанов. Здесь неисправности не видно. В канале клапана достаточно темно, а сам дефект обычно прикрывается направляющей втулкой. Поэтому визуальная диагностика здесь не подходит.

Признаки наличия трещин

Выявление повреждений на корпусе головки блока цилиндров можно осуществить в соответствии с признаками. Подробно рассмотрим симптомы, которые позволят произвести проверку и определить наличие микротрещин.

Масляная система

Первый признак — смешивание моторной и охлаждающей жидкостей. В результате этого в силовом агрегате образуется эмульсия. На поверхности масла появляется пена с белым оттенком. В расширительном бачке с охлаждающей жидкостью образуется пленка из смазки. Такие же признаки свидетельствуют о повреждении прокладки ГБЦ.

Утечка жидкости через трещину в головке блока цилиндров

Впускной канал

При появлении трещин в головке блока во впускной канал будет попадать охлаждающая жидкость. Из-за этого поршни силового агрегата будут отмыты практически до блеска. Вы сможете их увидеть, посмотрев через свечное отверстие. При попадании антифриза во впускной канал, из глушителя будет идти белый дым. Но этот признак наблюдается не всегда.

Канал выпуска

Если трещина появилась в канале выпуска, хладагент пройдёт через трубу в виде пара. После прогрева и раньше силовой агрегат будет выпускать пар, но визуально увидеть это не получится. Расходный материал уходит из расширительного бачка. Не будет и запаха от отработанных газов.

Камера сгорания

Через появившийся дефект часть расходного материала будет поступать в камеру сгорания, но его объем обычно незначительный. Это обусловлено большой разницей в давлении.

Во время работы двигателя происходит сгорание топливовоздушной смеси. Это способствует возникновению высокого давления. Из-за этого в охладительную систему будут поступать отработанные газы.

В результате давление будет более высоким.

Это приведет к увеличению объема магистралей системы охлаждения. А из расширительного бачка начнет доноситься запах отработанных газов. Пока в охладительной системе присутствует высокое давление, расходный материал может попасть в камеру сгорания.

Здесь произойдет разрежение и засос воздуха. В результате большой разницы в давлении охлаждающая жидкость поступает в камеру сгорания. Основной признак — очищенные поршни, запах в расширительном резервуаре, увеличение объема шлангов.

При этом радиатор отопительной системы будет холодным из-за появления в нем воздушной пробки.

Как можно проверить?

Прежде чем сделать ремонт или произвести замену ГБЦ, ее необходимо проверить. Ниже рассмотрим способы, которые позволят выявить наличие повреждений на головке блока цилиндров в домашних условиях. Видео о диагностике ГБЦ на предмет микротрещин снято каналом Ремонт гидравлики.

Магнитно-порошковая диагностика

Этот способ — наиболее быстрый вариант узнать о наличии дефектов. Суть метода заключается в установке магнитов со всех сторон ГБЦ. После их монтажа головку блока следует обсыпать металлической стружкой. Это приведет к ее перемещению к магнитам. А на дефектах стружка будет оставаться, что позволит выявить повреждения.

Проверка давлением

Обнаружить трещину в ГБЦ можно несколькими способами: произвести погружение головки под воду или не делать этого. Способ диагностики с погружением ГБЦ:

  1. Демонтируйте головку блока цилиндров с двигателя. Процесс снятия мы описывать не будем, поскольку он индивидуальный для каждого транспортного средства.
  2. Плотно закройте все каналы контура в верхней части устройства.
  3. Погрузите головку блока в емкость. Налейте в нее горячую воду. Емкость должна быть большой, чтобы ГБЦ полностью была погружена в нее.
  4. После этого в контур устройства подайте сжатый воздух. В месте, где появились пузырьки, есть дефекты и трещины.

Можно не погружать ГБЦ в воду:

  1. Надежно закройте все каналы на контуре устройства.
  2. Приготовьте мыльный раствор, для этого смешайте мыло с водой.
  3. На плоскость крышки ГБЦ налейте получившийся раствор.
  4. Подайте сжатый воздух в контур. В месте, где появились мыльные пузырьки, имеются микротрещины. Видео о диагностике ГБЦ под давлением снял Павел Шилин.

Проверка водой

Этот способ выполняется с помощью воды. Только головку блока цилиндров опускать в нее не нужно, жидкость заливается непосредственно внутрь. Для диагностики вам потребуется насос:

  1. Плотно закройте все имеющиеся отверстия.
  2. В канал устройства налейте жидкость.
  3. Возьмите насос и накачайте воздух в канал. Желательно, чтобы инструмент был с манометром. Давление подачи воздуха должно составить не меньше 0.7 МПа.
  4. После этого ГБЦ должна постоять 2-3 часа. Если вода из нее уйдет, это говорит о наличии микротрещин на корпусе. Соответственно, потребуется более детальная диагностика и ремонт.

Диагностика при помощи жидкости

Как проверяют ГБЦ на предмет наличия микротрещин с применением красящей жидкости:

  1. Сначала поверхность устройства необходимо полностью промыть. Для очистки воспользуйтесь ацетоном или другим растворителем. Можно использовать и керосин.
  2. После надо подготовить красящуюся жидкость. Она наносится на поверхность головки блока, после этого ждете 3-5 минут.
  3. Затем надо воспользоваться ветошью для смыва остатков жидкости. Вам необходимо посмотреть на корпус ГБЦ — при наличии трещин вы сможете увидеть повреждения.

Ремонт повреждений своими руками

Появление дефектов на головке блока цилиндров двигателя — серьезная проблема. Но ее можно решить, если повреждения незначительные.

В каких случаях нужна замена?

Менять головку блока цилиндров необходимо в случае серьезных повреждений. Если трещины большие и их не удается ликвидировать, то ГБЦ подлежит замене. Но прежде чем сделать это, устройство можно попробовать отремонтировать.

Подготовка головки для сварки

Зачистка поверхности для ремонта ГБЦ силового агрегата

Перед выполнением сварки дефект надо разделять. Используя фрезерную машинку, металл на конструкции головки блока цилиндров высверливается по длине повреждения. В итоге должна получиться канавка, глубина которой составит 6-8 мм.

Приблизительно такой же обязана быть ее ширина. Что касается формы, то ее лучше сделать клиновидной, это позволит эффективнее проварить металл.

Чтобы произвести разделку трещин между седел, их надо демонтировать и после этого разделывать.

Когда процесс подготовки будет завершен, ГБЦ силового агрегата подвергается нагреву до температуры около 230 градусов, но не более 250. В противном случае устройство может повести.

Нагрев выполняется для снижения напряжения в стали, которое появляется во время сварки. Для выполнения этой задачи желательно использовать печь либо горелку.

Применение паяльной лампы не допускается, поскольку она быстро перегреет конструкцию.

Сварка головки блока цилиндров

Процесс сварки выполняется так:

  1. Подготавливается металлический кусок, соответствующий габаритам повреждения головки блока.
  2. Процедура сварки осуществляется с применением газовой установки. На руках у вас должны быть и присадочные материалы. Практика показывает, что лучший эффект дает аргонно-дуговая сварка. К конструкции устройства подключите массу. Надо обеспечить горение дуги между ГБЦ и электродом, здесь же подложите вырезанный металлический кусок, использующийся для заделки дефекта. Подробно процесс сварки головки блока силового агрегата путем сварки описан на видео (автор — канал Ютуб Ютубный).

После завершения процесса рабочая поверхность подлежит зачистке и опрессовке. При отсутствии повреждений на плоскости, которая будет прилегать к ГБЦ, надо произвести фрезеровку. Нужно добиться того, чтобы поверхность получилась максимально ровной.

Альтернативные методы

Есть альтернативные методы, позволяющие отремонтировать головку блока цилиндров. Рассмотрим их подробно.

Эпоксидная паста

При использовании этого способа ГБЦ подлежит зачистке с обеих сторон. Для этого применяется металлическая щетка. В месте повреждений надо просверлить отверстия диаметром 3-4 мм. В них нарезается резьба.

Заподлицо ввертываются заглушки, выполненные из меди либо алюминия. Повреждение подлежит обработке по всему периметру с помощью зубила либо абразивного круга.

Инструмент используется под углом от 60 до 90 градусов, глубина должна составить не более 70% от толщины стенки.

  1. Вокруг повреждения выполняются насечки с применением зубила. Они делаются зубилом на расстоянии до 3 см, это позволит обеспечить шероховатость поверхности. Плоскость обезжиривается, для этого применяется топливо или ацетон.
  2. Подготавливается эпоксидная паста. С помощью шпателя нанесите первый слой вещества и сразу же второй, толщина каждого должна составить не меньше 2 мм.

После этого подождите сутки, не более 28 часов. За это время вещество затвердеет. Если вы хотите добиться быстрого эффекта, конструкцию ГБЦ можно подогреть до 100 градусов. Тогда на затвердевание уйдет три часа. Когда головка блока будет готова, ее поверхность следует зачистить напильником.

Сверление отверстий вокруг повреждения в головке блока

Эпоксидная паста и заплатка из стеклоткани

Толщина заплаты составляет 3 мм. Процесс подготовки выполняется так же, как в вышеописанном методе. Разница в том, что на каждый слой вещества надо наложить стеклотканевую заплатку. Заранее она пропитывается пастой, для лучшей фиксации прикатывается роликом.

Общее расстояние от крайней части заплатки до края повреждения иди дефекта должно составить не меньше 15 мм. После фиксации происходит установка следующего слоя. Он должен перекрыть заплатку, установленную до этого, на 10 мм минимум с каждой стороны. Допускается использование не более чем восьми слоев.

После установки последнего поверхность покрывается пастой.

Постановка штифтов

  1. Для их установки по концам повреждения на головке блока цилиндров силового агрегата просверливаются отверстия диаметром 4-5 мм. На каждой стороне дефекта.
  2. Сверлом аналогичного диаметра просверливаются отверстия по полной длине повреждения. Расстояние между ними составит 7-8 мм.



  3. Нарезается резьба и устанавливаются медные пруты. Глубина их установки соответствует толщине поверхности стенки ГБЦ. После монтажа прутики следует обрезать ножовкой. Оставляются концы на 2 мм над плоскостью головки блока.
  4. На следующем этапе просверливаются отверстия между вмонтированными штифтами.

    Они должны перекрыть предыдущие на 1/4 диаметра.

  5. Выполняется резьба, устанавливаются прутики и обрезаются. В итоге вы получаете полосу из штифтов, ввернутых друг в друга.
  6. Молотком вбиваются концы прутиков, удары не сильные. Это расчеканит штифты и сделает большой шов. Для надежности поверхность покрывается эпоксидной смолой.



  7. По завершении ремонта выполняется опрессовка головки блока цилиндров.

Фотогалерея

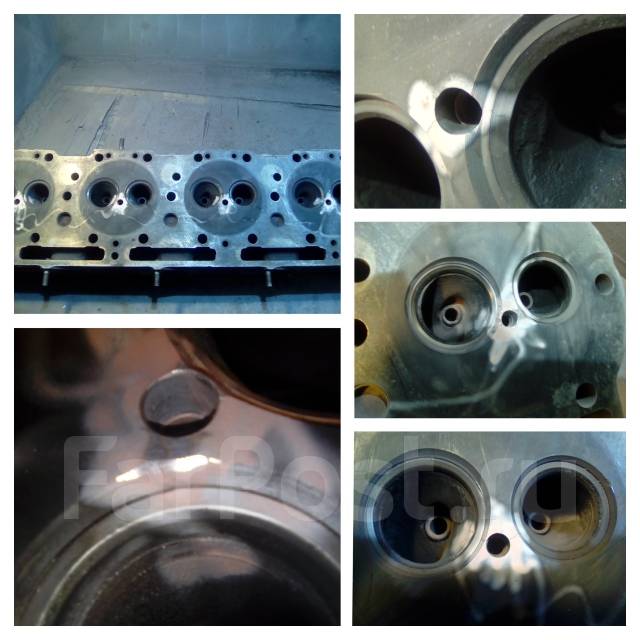

Фото микротрещин приведены ниже.

 Загрузка …

Видео «Ремонт трещин ГБЦ своими руками»

На примере автомобиля Nissan Sunny 1991 года выпуска ознакомьтесь с процессом ремонта повреждений и дефектов ГБЦ силового агрегата (материал снят и обнародован каналом Русская Смекалка l Russian Savvy).

Источник: https://autodvig.com/blok-cilindrov/kak-opredelit-mikrotreshhinu-v-gbts-2447/

Трещина в блоке цилиндров: симптомы, как обнаружить и заделать

Признаки трещин в головке блока цилиндров

Автомобильный двигатель является одним из ключевых элементов. Со временем с ним могут происходит различные неисправности, в том числе и появляться всевозможные деформации его составных частей.

Одной из таких проблем может стать появление трещин в блоке цилиндров или головке блоков цилиндров.

Подобная неисправность при несвоевременном обнаружении может привести к серьезным последствиям и даже необходимости проведения капитального ремонта мотора.

Бить тревогу и отправлять силовой агрегат на дальнейшую диагностику необходимо при обнаружении следующих симптомов:

  • Регулярный перегрев мотора;
  • Наличие проблем с работой термопары;
  • В расширительном бачке образуются воздушные пробки и не держится давление;
  • Датчик давления выводит некорректные показания;
  • Возникновение вибраций в двигателе.
  • При появлении трещин в блоке цилиндров система перестает быть герметичной, следовательно охлаждающая жидкость начинает вытекать и это способствует перегреву мотора. Также данный признак может быть следствием прогара или иных дефектов в прокладке блока цилиндров. К сильному перегреву двигателя может привести проблема с работой прибора контроля температуры.

    Поскольку далеко не во всех ситуациях наличие трещин в блоке цилиндров может сопровождаться ощутимыми и видимыми глазу последствиями, определить наличие микротрещин можно посредством таких методов:

    • Пневматической опрессовкой;
    • С использованием магниточувствительного оборудования;
    • С помощью ультразвукового сканирования;
    • Гидроконтролем.

    Читать далее: Штраф с камер за страховку с 1 сентября отменили… пока

      Почему не заводится машина если аккумулятор заряжен

    Благодаря каждому из вышеперечисленных способов, удается быстро установить микротрещины в блоке цилиндров и их конкретное месторасположение.

    Чаще остальных в специализированных сервисных центрах обнаружение проблемы производят путем введения воды или воздуха внутрь блока цилиндров. Если вода просачивается, значит, в диагностируемом месте имеет место быть трещине.

    Если же диагностика проводится с использованием воздуха, то распознать трещины можно по наличию пузырьков на поверхности воды.

    https://www.youtube.com/video/9MgfyXsWLik

    Есть несколько признаков, при обнаружении которых стоит бить тревогу и отправлять двигатель на диагностику. Они могут указывать, как на образование трещин в двигателе, так и на другие неисправности. Наиболее часто о трещинах в блоке цилиндров и ГБЦ свидетельствует:

    • Регулярный перегрев двигателя. Если из-за трещины система перестала быть герметичной, это приведет к вытеканию охлаждающей жидкости и постоянному перегреву двигателя. Также такая проблема может возникать из-за прогара или других дефектов прокладки блока цилиндров;
    • Проблемы с работой прибора для контроля температуры (термопары). Это чревато сильным перегревом двигателя и его деформацией;
    • В расширительном бачке не держится давление и образуются воздушные пробки;
    • Некорректные показатели датчика температуры. Если стрелка датчика температуры хаотично меняется, то в большую, то в меньшую сторону, это может указывать на резкие скачки температуры самого двигателя при работе;
    • Вибрации двигателя. Один из наиболее очевидных признаков наличия трещин в блоке цилиндров. Если двигатель излишне вибрирует или “троит”, особенно при движении в горку, это может указывать на наличие микротрещин в блоке двигателя.

    В большинстве случаев износ мотора происходит в его верхней части, то есть на головке. Причин, которые влияют на выход из строя блока, множество.

    Распространенной является перегрев мотора, когда из системы охлаждения полностью вытекает антифриз. Это происходит в результате некорректного затягивания штифтов ГБЦ.

    Это и неправильная работа устройства регулирования температуры, может стать причиной деформации плоскости ГБЦ.

    Стрелкой отмечен дефект поверхности

    • Моторная жидкость пенится, в ней появляются пузырьки. Если в головке образовалась трещина, в масло может попадать охлаждающая жидкость. В этом случае антифриз будет уходить из расширительного бачка по неизвестной причине. Если нужно постоянно доливать хладагент в систему, это должно насторожить хозяина машины. В этом случае в расширительном бачке антифриза будет образовываться масляная пленка — это точный симптом появления микротрещины в головке двигателя. При такой неисправности в теплую погоду температура мотора будет то падать, то подниматься. Этот признак не распространенный, но если заметили, что стрелка на датчике температуры то опускается, то опять поднимается, то это должно насторожить.
    • Троение двигателя. ДВС очень вибрирует, особенно при езде в гору. Этот симптом является следствием образования микротрещины. Если в него попадает антифриз, а масло не пенное, то есть другой способ вычислить неисправность. Для этого нужно демонтировать свечу и посмотреть на нее: если на свече есть жидкость, то вытрите ее пальцем и приложите на язык. Любой антифриз имеет сладковатый привкус. Если это так, то на головке блока вашего авто образовалась трещина. Дефект на ГБЦ
    • Моторная жидкость уходит, ее постоянно нужно доливать. В этом случае по антифризу вычислить трещинку не выйдет. Если щель появилась рядом с направляющей втулкой впускного клапана, то при работе двигателя масло будет затягивать в цилиндр. Если во впускной клапан будет попадать ОЖ, то при долгой езде она в буквальном смысле слова отмоет поршни до идеальной чистоты. Проверить это легко: открутить свечи и посмотреть на состояние поршней.
    • Кипение ОЖ. Заметили, что антифриз постоянно кипит, откройте капот и крышку расширительного бачка. Долейте столько жидкости, сколько ни хватало и заведите мотор. Если антифриз сразу начнет кипеть, то сомнений в неисправности быть не должно.

    Читать далее: Как проверить стартер на работоспособность: в домашних условиях, на аккумуляторе

    Источник: https://AutoManya.ru/sovety/treshchina-v-bloke-cilindrov.html

    Трещина в блоке или головке блока цилиндров, симптомы, как определить и заделать

    Независимо от того, какой металлический сплав применяется в изготовлении блока, со временем в ходе работы может образоваться трещина в блоке цилиндров двигателя.

    Визуально можно выявить глубокие разрывы, а вот микротрещины «на глаз» не определить.

    Вероятные симптомы и причины

    Ниже описаны признаки, по которым можно косвенно определить трещину в блоке или головке. Хотя, описанные признаки могут означать и иные неисправности.

    • Перегрев двигателя, из системы полностью вытекает антифриз. Если не стоит вопрос о герметичности самой системы охлаждения, в этом случае необходимо проверить насколько хорошо затянуты болты ГБЦ. Важно: будьте осторожны, при протяжке болтов они могут лопнуть.
    • Некорректная работа прибора управления температурой (термопары), вследствие перегрева происходит деформация головки блока цилиндров.
    • Неисправность пробки расширительного бачка, в которой клапан не держит давления, образуются воздушные пробки.
    • В тёплую погоду происходит колебание температуры двигателя. Стрелка термодатчика производит резкие скачки в сторону увеличения, либо уменьшения температур.
    • Вибрация двигателя или «троение», особенно это ощутимо при подъёме в гору. Как показывает практика, это один из распространенных симптомов образования именно микротрещин. Важно: чтобы подтвердить наличие микротрещин на блоке цилиндров или убедиться, что есть трещина в ГБЦ, выкрутите свечу зажигания. Если свеча мокрая, попробуйте жидкость на язык. Сладкий вкус означает что это антифриз, попадающий через микротрещину в масло. Долейте охлаждающую жидкость и включите двигатель, не закрывая капот и крышку расширительного бака. Если жидкость сразу начнёт кипеть, это верный признак наличия трещины в ГБЦ.
    • Велика вероятность появления трещин возле направляющей втулки или втулки впускного клапана. В этом случае головку придется менять.
    • Уходят газы. Для определения утечки можно надеть резиновую медицинскую перчатку на расширительный бачок, или горловину радиатора, и закрепить канцелярской резинкой. Если перчатка надувается, значит проблема есть.

    Антифриз лучше использовать импортный и безсиликатный G-11 – для алюминиевых блоков. Для чугунных блоков цилиндров лучше использовать антифриз красный, штатный. Он рассчитан под температуру -80 +135.

    На заметку: на верхней плоскости блока цилиндров могут появиться трещины вследствие плохой промывки и продувки блока перед сборкой. В результате этого в резьбовых отверстиях под болты остается грязь и жидкость.

    Чтобы окончательно убедиться в образовании микротрещин, существует несколько способов определения дефектов.

    • Производится установка магнитов по корпусу устройства или ГБЦ. Сверху насыпается металлическую стружку. Она начинает двигаться к местам установки магнитов, забиваясь в трещины.
    • На тщательно промытую ацетоном либо керосином поверхность ГБЦ наносим особую жидкую краску и ждем 10 минут. После этого чистой тряпкой стираем оставшуюся краску. Дефекты после такого метода обнаруживаются сразу.
    • Для проверки целостности можно использовать жидкость. Для этого необходимо герметично закрыть все отверстия и залить в канал воды. С помощью насоса закачиваем в канал воздух под давлением 0,7 Мпа. Оставляем блок в таком состоянии на несколько часов. Ушедшая вода скажет о том, что в головке блока присутствуют дефекты. Таким же образом целостность проверяется путем погружения блока в емкость с водой. В этом случае пузырьки покажут место трещин.

    Места расположения дефектов, за устранение которых браться не стоит.

    • на клапанных гнёздах;
    • на зеркалах цилиндров;
    • на плоскости прилегания блока и головки.

    Как заделать поврежденные места

    Заделывание электросваркой

    Засверлить трещины сверлом, чтобы они не пошли дальше и не начали увеличиваться во время работы. Зашлифовать.

    Разогреваем блок до 600-650 градусов. Для заделки используем пруток присадочный из чугунно-медного сплава, диаметром 5 мм и флюс. Шов предохранить от окисления с помощью буры.

    На поверхности в блоке двигателя должен остаться ровный слой с выступом не более 2 мм. После этого охлаждаем блок в термошкафу.

    Электродуговая сварка

    В этом случае подогрев блока не требуется. Электронная проволока идёт в качестве присадочного материала. Аргон используется как среда для сварки. Не допускайте перегрева свыше 60 градусов.

    Заделка трещин ГБЦ

    Нагреваем головку до температуры 200 градусов. Используем для этого ацетиленовую горелку. Заделывание производится при помощи постоянного тока. Диаметр электрода выбираем в зависимости от ширины и толщины стенки.

    Приварка заплаты

    Подбираем кусок металла, размером с трещину. Жестянкой обворачиваем медные электроды из медного сплава и привариваем заплату. Шлифуем и в довершение покрываем эпоксидной пастой.

    Применение эпоксидной пасты

    Разлом разделать шлифовкой и засверлить концы трещин сверлом, диаметром не более 85 мм. В отверстия засадить медные заглушки. По очертаниям трещин проходимся насечкой, для создания искусственной шероховатости.

    Поверхность обезжириваем с применением ацетона, подогреваем с помощью инфракрасной лампы до температуры 80 градусов. На разлом наносим эпоксидную пасту в следующей последовательности:

    • 1 слой 1 мм,
    • второй 2-3 мм,
    • третий 3-4 мм.

    Выдержать в течение суток при температуре 20 градусов, затем необходимо просушить место ремонта в сушильной камере, при температуре 90 градусов, в течение одного часа.

    После просушки склеенный участок зачистить и выровнять шлифовкой.

    Источник: https://ZnanieAvto.ru/dvs/treshhina-v-bloke-cilindrov-priznaki-i-prichiny.html

    Ремонт треснувшего блока двигателя

    Треснувший блок двигателя может казаться концом жизни вашего автомобиля. Замена двигателя может быть очень дорогой и часто не стоит вложений в ваш текущий автомобиль. Кроме того, треснувший блок - это один из тех крайних случаев, когда может быть невозможно спасти ваш текущий двигатель.

    Многие пытались отремонтировать треснувшие блоки. Основная сложность состоит в том, что просто сварить блок цилиндров нельзя, поскольку он сделан из чугуна, а не из стали.Можно сваривать чугун, используя аппарат для дуговой сварки и подходящие сварочные стержни, но это часто может вызвать деформацию блока цилиндров или сделать зону сварки более хрупкой и подверженной дальнейшему растрескиванию. Другая распространенная попытка исправить треснувший блок называется сшиванием холодного металла. Этот процесс похож на сшивание двух кусков ткани вместе, за исключением того, что с металлом он намного сложнее. Основная трудность этого процесса заключается в том, что он плохо работает с компонентами, которые испытывают резкие изменения температуры, поскольку изменение температуры вызывает набухание и усадку металла, что приведет к разрыву металлической строчки и повторному открытию трещины.Этот процесс также часто является чрезмерно дорогим и используется только на очень больших или дорогих двигателях, таких как тяжелое оборудование, дизельные двигатели или судовые двигатели.

    Было множество других попыток герметизировать треснувшие блоки двигателя, например, с помощью продуктов для холодной сварки, двухкомпонентной эпоксидной смолы или множества других заплат и исправлений. Проблема в большинстве случаев та же, что и при сшивании холодного металла, поскольку широкий диапазон рабочих температур в двигателе вашего автомобиля наряду с тепловым расширением металла приводит к тому, что большинство ремонтов длится только короткое время.

    Прежде чем пытаться отремонтировать треснувший блок двигателя, убедитесь, что проблема именно в этом. Если в вашем блоке есть внешняя трещина, которую вы видите, то проблему легко определить. Если у вас есть внутренняя трещина, симптомы часто могут быть похожи на выдуваемую прокладку головки блока цилиндров. Чтобы определить, есть ли у вас перегоревшая прокладка головки, вы можете прочитать нашу статью о симптомах перегоревшей прокладки головки блока цилиндров.

    Лучший способ запечатать треснувший блок - использовать радиатор и герметик для блоков BlueDevil.BlueDevil Radiator and Block Sealer - это специально разработанный герметик, который вы добавляете в систему охлаждения вашего автомобиля. Радиатор и герметик для блоков BlueDevil могут запечатать треснувший блок изнутри через систему охлаждения вашего автомобиля. Это не волокнистый или твердый герметик, который может повредить или засорить любые другие участки вашей системы охлаждения. Вместо этого BlueDevil Radiator and Block Sealer имеет специальную химическую формулу, которая будет связываться с металлом в блоке двигателя в месте утечки, пока утечка не будет полностью устранена.Химическая сварка, образованная радиатором BlueDevil и герметиком для блоков, создаст прочное уплотнение, которое может расширяться и сжиматься при изменении температуры в вашем двигателе. Поскольку в радиаторе и герметике блоков BlueDevil нет ничего вредного, он может оставаться в вашей системе охлаждения на неопределенный срок, герметизируя любые будущие утечки, которые могут возникнуть в радиаторе или блоке двигателя вашего автомобиля.

    BlueDevil Radiator and Block Sealer работает настолько хорошо, что дает гарантию работоспособности. Если вы покупаете его в BlueDevil или в одном из наших партнерских местных магазинов автозапчастей, мы гарантируем постоянный ремонт!

    Так как вам нечего терять, приобретите BlueDevil Radiator и Block Sealer сегодня! Вы можете приобрести его прямо в BlueDevil здесь.

    Фотографии предоставлены:

    Cracked Block - Автор Nick Ares - Лицензия Creative Commons Share Alike 3.0 через Flikr - Оригинальная ссылка

    Hyundai Sonata: Блок цилиндров. Порядок ремонта - Блок цилиндров

    1.

    Проверить масляный зазор подшипника коленчатого вала.

    (1)

    Чтобы проверить масляный зазор между коренным подшипником и шейкой, снимаем основные крышки и половинки подшипников.

    (2)

    Очистите каждую основную шейку и половину подшипника. с чистой башней магазина.

    (3)

    Поместите по одной полосе пластигейджа на каждую главный журнал.

    (4)

    Установите подшипники и крышки, затем затяните. болты.


    Ужесточение крутящий момент

    14,7 Нм (1,5 кгсм, 10,8 фунт-футов) + 27,5 ~ 31,4 Нм (2,8 ~ 3,2 кгсм, 20,3 ~ 23,1 фунт-футов) + 120 ~ 125 °


    Не проворачивайте коленчатый вал.

    (5)

    Снова снимите крышку и подшипник и измерьте самая широкая часть пластигейджа.


    Стандарт масляный зазор

    0,020 ~ 0,038 мм (0,00079 ~ 0,00150 дюйма)


    (6)

    Если размеры пластигейджа слишком велики или слишком узкий, снимаем верхнюю половину подшипника, устанавливаем новый, полный подшипник с такой же цветной меткой (выберите цвет как показано в следующем столбце) и еще раз проверьте зазор.

    Не подпиливайте, не устанавливайте прокладки и не царапайте подшипники или крышки для регулировки зазора.

    (7)

    Если пластигейдж показывает, что зазор равен все еще неправильный, попробуйте следующий больший или меньший подшипник ( цвет, указанный выше или ниже этого), и снова проверьте зазор.

    Если правильный зазор не может быть полученный с помощью подходящего большего или меньшего подшипники, замените коленчатый вал и начните заново.

    Если знаки не поддаются расшифровке, потому что скопления грязи и пыли, не трите их металлической щеткой или скребком.Очищайте их только растворителем. или моющее средство.

    Маркировка отверстия коленчатого вала

    Буквы проштампованы на блоке в виде отметки. на размер каждого из 5 отверстий основных журналов.

    Используйте их, а также цифры или полоску, нанесенную на рукоятку. (отметки для размера главной шейки), чтобы выбрать правильные подшипники.

    Технические характеристики блока цилиндров

    Calss
    Марка
    Внутренний диаметр

    А
    56,000 ~ 56,006 мм
    (2,20472 ~ 2,20496 дюйма)
    б
    В
    56.006 ~ 56,012 мм
    (2,20496 ~ 2,20519 дюйма)
    с
    С
    56,012 ~ 56,018 мм
    (2,20519 ~ 2,20543 дюйма)

    Идентификационный знак шейки коленчатого вала

    Следуйте порядку штамповки, как показано стрелкой направление от №1.

    Характеристики коленчатого вала

    Класс
    Марка
    Внешний диаметр Журнал
    Я
    1
    51,954 ~ 51,960 мм
    (2,04543 ~ 2,04567 дюйма)
    II
    2
    51.948 ~ 51,954 мм
    (2,04519 ~ 2,04543 дюйма)
    III
    3
    51,942 ~ 51,948 мм
    (2,04496 ~ 2,04519 дюйма)

    Идентификационный знак подшипника коленчатого вала

    Технические характеристики подшипников коленчатого вала

    Класс
    Марка
    Толщина подшипника
    AA
    Синий
    2.026 ~ 2,029 мм
    (0,07976 ~ 0,07988 дюйма)
    А
    Черный
    2,023 ~ 2,026 мм
    (0,07965 ~ 0,07976 дюйма)
    В
    Нет
    2,020 ~ 2,023 мм
    (0,07953 ~ 0,07965 дюйма)
    С
    Зеленый
    2.017 ~ 2,020 мм
    (0,07941 ~ 0,7953 дюйма)
    D
    Желтый
    2,014 ~ 2,017 мм
    (0,07929 ~ 0,07941 дюйма)

    Таблица выбора подшипников коленчатого вала

    Идентификация коленчатого вала Марка
    Обозначение отверстия коленчатого вала Марка
    Классификация сборки Подшипника
    Я (1)
    а (А)
    D (желтый)
    б (В)
    C (зеленый)
    Компоненты и расположение компонентов
    Составные части 1.Поршневое кольцо 2. Поршень 3. Шатун 4. Верхний подшипник шатуна 5. Поршневой палец 6. Нижний подшипник шатуна 7. Шатун bea ...
    См. Также:

    Стояночный тормоз в сборе Порядок ремонта
    Снятие Педаль стояночного тормоза [ножного типа] 1. Снимите нижнюю панель подушки безопасности. (См. Корпус - «Аварийная площадка») 2. Снимите распределительную коробку. (См. Электрооборудование кузова - «Предохранители и реле») ...

    Процедуры ремонта вентилятора охлаждения
    Снятие и установка Вентилятор охлаждения в сборе 1.Отсоедините клеммы аккумулятора. 2. Снимите нижнюю крышку. (См. Двигатель и трансмиссия в сборе - «Под крышкой моторного отсека») 3. Дис ...

    Расположение компонентов и компонентов конденсатора
    Расположение компонентов [Theta 2.4 GDI] 1. Конденсатор [Гамма 1,6 T-GDI / Theta 2,0 T-GDI] 1. Конденсатор ...

    Как отремонтировать треснувший блок двигателя или прокладку головки с помощью K&W FIBERLOCK -

    YouTube

    Перегрев иногда может быть вызван треснувшим блоком двигателя, утечками из системы охлаждения, утечкой охлаждающей жидкости через прокладку головки блока цилиндров.Трещина в блоке двигателя может быть дорогостоящим ремонтом, но с помощью K&W FiberLock Head Gasket & Block Repair вы можете вернуться в дорогу через 20 минут. K&W FiberLock - это самый современный продукт для ремонта треснувших прокладок головок и блоков цилиндров. Когда в вашем блоке или системе охлаждения есть трещина или отверстие, давление в системе вызывает нагревание вокруг трещины. FiberLock выявляет горячие точки и навсегда изолирует их с помощью трех уровней защиты. Волокна военной силы создают переплетенную ткань над разрывом, наночастицы заполняют металл и создают прочную связь с металлом, а кондиционер Cool-X сохраняет температуру вашего двигателя еще долго после ремонта.FiberLock совместим со всеми типами антифризов. http://crcindustries.com/auto/?s=401224-6

    Взаимодействие с другими людьми

    Диагностика прокладки головки блока цилиндров Ford F-150

    YouTube

    Устранение трещин в отливке с помощью штифтов LOCK-N-STITCH Inc. C2F. Чтобы узнать цены на любые расходные материалы для ремонта трещин, свяжитесь с нами напрямую по адресу info @ locknstitch.

    YouTube

    http: // www.TrustMyMechanic.com «Почему двигатель моей машины перегревается? Что вызывает перегрев двигателя» Я все время слышу этот вопрос на своих сайтах, особенно на

    .

    YouTube

    лучшее моторное масло японского производства! Моторное масло Eneos против моторного масла Royal Purple для продвижения в нефтяном турнире. посмотрите и узнайте, какое моторное масло самое лучшее. Amaz

    YouTube

    Это краткое видео-руководство о том, как 6 простых тестов для обнаружения перегоревшей прокладки головки блока цилиндров в двигателе.Щелкните здесь, чтобы прочитать статью полностью: https://www.2carpros.com/a

    YouTube

    Вот как покрыть головку блока цилиндров дома с помощью наждачная бумага плоский шлифовальный блок плоское прямое стекло и толстая доска никогда не бойтесь бросить вызов

    YouTube

    Вот как диагностировать повреждение прокладки головки блока цилиндров или трещину на головке блока цилиндров. Принцип одинаков для всех автомобилей. Оставайтесь сильными в Иисусе Христе, да благословит вас Бог

    YouTube

    Это метод, который можно использовать с любым обычным процессом сварки, MIG и TIG (с нержавеющей или другой специальной присадочной проволокой) или сваркой палкой, как вы увидите

    YouTube

    K-Seal рекламируется для герметизации негерметичных систем охлаждения, прокладок головки блока цилиндров и утечек в головках цилиндров, поэтому мы проверили это, когда Ford Escort 1997 года разработал крутой

    .

    YouTube

    быстрый и недорогой ремонт прокладки головки блока цилиндров продукты и советы, перечисленные ниже / Быстрый и недорогой ремонт прокладки головки блока цилиндров Купите и просмотрите все любимые товары The Car Mans

    YouTube

    Видео, показывающее услуги по ремонту блоков BRODIX.

    YouTube

    Выдувная прокладка головки блока цилиндров часто означает конец линии для старого автомобиля из-за высокой стоимости ремонта. Мы нашли подержанную голову и превратили ее в поделку. Wi

    YouTube

    20140506210538 1 Ремонт трещин в гоночном блоке ford # 104, модель A или B 1932 года с помощью машины tatro Я использовал штифты для ремонта трещин Lock-n-Stich. Я использовал оба Castmaster и

    .

    YouTube

    Это простые шаги, которые я использовал с герметиком для прокладки головки.Проверил повреждение прокладок головки блока цилиндров, залил Барс ремонт течи в радиатор, прогнал машину 20 минут

    YouTube

    В последней попытке исправить дым из выхлопной системы и плохую работу двигателя, я покупаю дорогостоящее решение для ремонта прокладки головки блока цилиндров. Если вам нравится conten

    YouTube

    Проведение теста продукта K&W, в котором утверждается, что он устраняет протекающие прокладки головки и впускного канала или ГАРАНТИРУЕТ вдвое больше! Следуйте за нами и посмотрите.Оценить и прокомментировать ..

    YouTube

    #Crackedengineblock в транспортном средстве - не редкость и, конечно же, не означает окончания срока службы двигателя. Существуют различные методы ремонта треснувшего

    .

    YouTube

    Обновление: За год отремонтировано Авто, заменена прокладка ГБЦ, ходовая ОТЛИЧНО! Пожалуйста, подпишитесь на мой канал, еще будут видео! Перегрев двигателя, высокая температура

    YouTube

    Инструменты для выполнения этой работы! Комплект прокладок головки блока цилиндров: https: // amzn.к / 2sO4Sxx Динамометрический ключ: https://amzn.to/2JGTN7Z Медный спрей: https://amzn.to/2l4xUEM ПРОВЕРИТЬ МОЙ

    YouTube

    В этом видео рассматривается K&W с Fiberlock на выдувной прокладке головки. & W Products / Ремонт прокладки головки и блока FiberLock Пожалуйста, делайте покупки и посмотрите все The Car Mans Favori

    YouTube

    Ремонт треснувшего цилиндра на экструзионном прессе

    Выберите язык (en)

    Круглосуточное экстренное реагирование по всему миру

    Меню

    • Отрасли Обслуживаемые отрасли
      • Морские и морские перевозки
      • Мощность
      • Сталь
      • Прессование и ковка
      • Горное дело, минералы, цемент и заполнители
      • Наследие
      • Морской
      • Бумага
      • Нефтехимия
      Отрасли, обслуживаемые Metalock по всему миру Морские и офшорные Свяжитесь с нами , чтобы узнать, как наш опыт ремонта на месте и других услуг может помочь вам сэкономить время и деньги
    • Сервисы наши сервисы
      • Обработка на месте
      • Метрология
      • Обработка шатунов
      • Обработка под лазерным управлением
      • Обработка с ЧПУ на месте
      • Восстановление вала
      • Термическое напыление
      • Ремонт литья
      • Ремонт насоса
      • Услуги по выравниванию
      • Специалист по ремонту сварочных аппаратов
      • Услуги механического цеха
      • Болт натяжной
      • Капитальный ремонт машин
      • Механическое производство
      Услуги, предлагаемые компанией Metalock по всему миру Обработка на месте Свяжитесь с нами , чтобы узнать, как наш опыт ремонта на месте и других услуг может помочь вам сэкономить время и деньги.
    • Ремонт Типовой ремонт
      • Ремонт чугуна
      • Металлическое шитье
      • Растачивание линии
      • Восстановленная изношенная ступица гребного винта
      • Ремонт больших дизельных двигателей
      • Ремонт турбины
      • Ремонт и правка коленчатого вала
      • Судовой, морской и морской ремонт
      • Перешлифовка станины пресса
      • Cam Effect (Ridge Wear)
      Посмотреть наши типовые ремонты Ремонт чугуна Свяжитесь с нами , чтобы узнать, как наш опыт ремонта на месте и других услуг может помочь вам сэкономить время и деньги.
    • О нас О нас
      • Профиль группы
      • Midroc - Сила Metalock
      • Metalock в действии
      • Новости группы
      • Сертификаты и аккредитации
      • Партнеры Группы
      • Хронология
      • Вакансий
      • Подписка на информационный бюллетень
      Узнайте больше о Metalock

    Стоимость ремонта трещины в головке цилиндров

    Последнее обновление: 16 января 2019 г.

    Головки цилиндров расположены над цилиндрами, которые находятся внутри двигателя внутреннего сгорания.Поршни закрывают головки в верхней части цилиндров, создавая камеру сгорания, которая сжимает содержимое цилиндра. Головки цилиндров, очевидно, играют важную роль в процессе сгорания, но многие люди не осознают, что они имеют очень легкий дизайн и конструкцию. Это приводит к тому, что они начинают трескаться примерно через пять лет использования, особенно если это алюминиевые верхние распределительные головки. Но если у вас чугунные головки, то со временем будут образовываться трещины.

    Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

    Общие причины

    Основная причина образования трещин на головках цилиндров заключается в том, что седла клапанов затвердевают в результате процесса концентрированного нагрева. В конечном итоге это приводит к увеличению нагрузки на головки цилиндров, вызывая их трещины через некоторое время. Для этого не всегда нужно перегревать двигатель. Все, что требуется, - это поместить седла клапана в напряженные условия, чтобы на головках начали образовываться трещины.

    Читайте также: Принцип работы тормозного барабана и колодок

    Средняя стоимость ремонта

    Стоимость ремонта треснувшего цилиндра варьируется в зависимости от модели автомобиля.Средняя минимальная стоимость, которую вы можете ожидать, составляет 500 долларов, но с учетом затрат на детали и рабочую силу она может возрасти примерно до 1000 долларов. Если ваш автомобиль все еще находится на гарантии, вы сможете оплатить эти расходы у вашего дилера. Иногда новые автомобили будут продаваться с двигателями, в которых есть смесь металлов. Например, у автомобиля может быть цельный блок цилиндров из чугуна, который сделает его прочным. Но вы сразу не узнаете, что головка блока цилиндров сделана из алюминия, а не из железа.Это увеличивает вероятность образования слабых мест в металле и неправильной установки компонентов двигателя.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
