Очень часто при производстве ремонтных работ в квартире, частном доме или в гараже требуется сжатый воздух. Но основная проблема в том, что оборудование, способное обеспечить его необходимое количество, имеет довольно высокую стоимость. При этом, если мастер не занимается подобными работами профессионально, не имеет смысла тратить большие деньги, а значит, нужно искать более дешёвые варианты решения вопроса. Одним из таких является изготовление воздушного компрессора своими руками из подручных материалов. Именно об этом и пойдёт речь в сегодняшней статье.

Компрессор незаменим практически во всех ремонтных работах, особенно в гараже
ФОТО: drive2.ru

Содержание статьи

Устройство и принцип работы воздушного компрессора

Основным узлом подобного оборудования является нагнетатель, состоящий из электродвигателя и поршней. Однако стоит сразу отметить, что компрессоры могут предназначаться для различных целей. К примеру, автомобильное устройство, предназначенное для подкачки шин, также называется компрессором, но его невозможно применить для подачи воздуха на краскопульт. Всё дело в том, что подобным устройством воздух подаётся неравномерно, что неприемлемо при окраске поверхностей. Для равномерной подачи на краскопульт, устройство комплектуется специальным резервуаром – ресивером.

Сам по себе такой компрессор не годится для аэрографии или покраски
ФОТО: drive2.ru

Подготовка к изготовлению воздушного компрессора своими руками

Работы по изготовлению самодельного компрессора своими руками начинаются с основного узла – нагнетателя. Поэтому, первым делом, следует определиться, что послужит его базой. Нагнетатель можно демонтировать не только с различной бытовой техники, отслужившей свой век, но и с двигателей некоторых автомобилей.

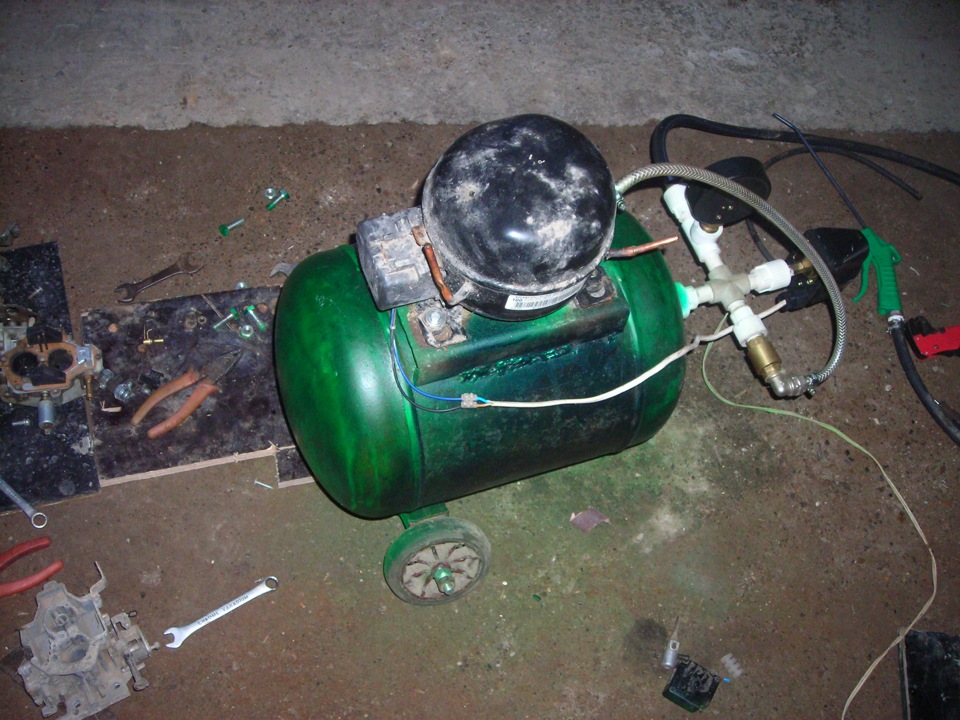

Вот такой компрессор от холодильника можно пустить в дело, если оборудовать его ресивером
ФОТО: drive2.ru

Многие мастера, профессионально занимающиеся аэрографией или иными работами, требующими наличия сжатого воздуха, в небольших помещениях, отдают предпочтение именно воздушным электрическим компрессорам 220 В, изготовленным своими руками. Это обусловлено их более тихой (в сравнении с заводскими вариантами) работой.

Самодельные компрессоры работают значительно тише, нежели поршневые заводские
ФОТО: drive2.ru

Ресивер для компрессора своими руками: из чего его сделать

Наиболее простым вариантом здесь будет использование бескамерного колеса от автомобиля, однако стоит помнить, что для поездок диск после модернизации будет уже непригоден. Но такой  самодельный ресивер для компрессора максимально прост в изготовлении, а потому более приемлем для небольших объёмов работ, таких, как аэрография.

Ресивер для компрессора можно приобрести, но дешевле изготовить самостоятельно
ФОТО: krsk.au.ru

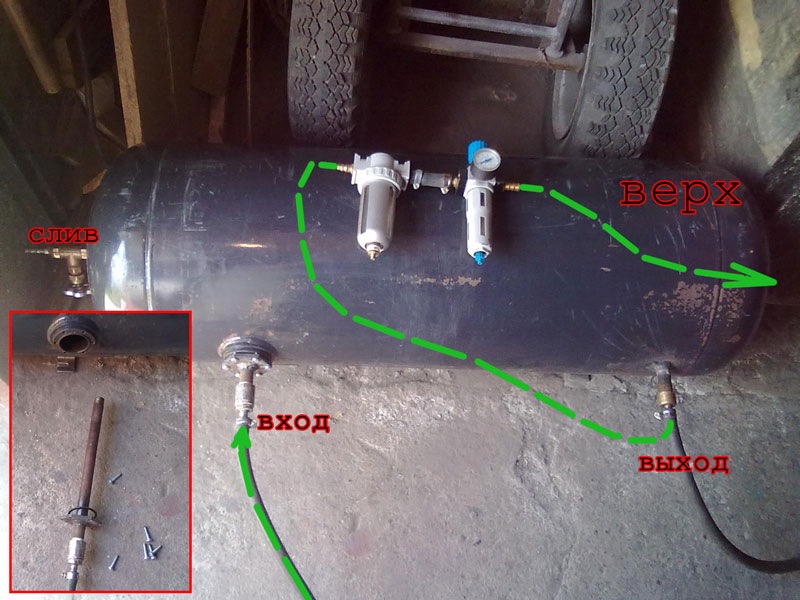

Если требуется больший объём воздуха, лучше всего в качестве ресивера при изготовлении компрессора своими руками использовать огнетушитель или старый газовый баллон.

Нагнетатель, манометр и иные детали

Если планируется использование мощного нагнетателя, демонтированного со старой техники, необходимо приобрести манометр и аварийный клапан, который не позволит давлению в ресивере подняться выше допустимого. Что же касается простейшего компрессора из старого колеса, то здесь вполне подойдёт и автомобильное устройство, работающее от прикуривателя и используемое для подкачки шин. Однако и такой нагнетатель может создать избыточное давление, которое приведёт к разрыву покрышки. Подобная ситуация очень опасна и чревата травмами, порой не совместимыми с жизнью. Поэтому об аварийном клапане забывать нельзя ни в коем случае.

Старое колесо от машины неплохо справится с ролью ресивера
ФОТО: drive2.ru

Рассмотрим пример простейшего компрессора на основе автомобильного электронасоса и бескамерного колеса в качестве ресивера.

Как сделать простейший компрессор своими руками

Для работы потребуется приобрести аварийный клапан и штуцер подкачки (ниппель, золотник, «сосок»). В колёсном диске для него нужно просверлить дополнительное отверстие, как и для аварийного клапана. Далее штуцер подкачки и клапан устанавливаются на своё место, колесо собирается. Остаётся подключить к одному из штуцеров подкачки автомобильный электрический насос, а ко второму шланг отвода на краскопульт или аэрограф. Теперь, после заполнения колеса воздухом, мини-компрессор, изготовленный своими руками, можно использовать по назначению.

Подобные штуцера можно приобрести в любом автомагазине за копейки
ФОТО: eckonom.ru

Изготовление компрессоров своими руками на основе различных приборов

Самодельные компрессоры можно изготовить, используя в качестве основы детали от холодильника или пылесоса. Такие устройства, при их изготовлении, не потребуют больших затрат труда, а также не будут расходовать много электроэнергии. Если же мастеру требуется более мощное устройство, то для изготовления компрессора своими руками можно использовать оборудование, к примеру, от автомобиля ЗИЛ 130, КамАЗ или иной машины, в системах которой используется сжатый воздух.

Вот такие компрессоры стоят на автомашинах КамАЗ и вполне подходят для изготовления самодельного агрегата
ФОТО: krsk.au.ru

Стоит в общих чертах разобраться в изготовлении подобных устройств.

Как сделать компрессор из старого холодильника

Процесс изготовления воздушного компрессора из холодильника своими руками крайне прост. Для этого потребуется:

• ресивер;
• фильтр и влагомаслоотделитель;
• редуктор с манометром;
• сам компрессор от холодильника, который демонтируется вместе с реле;
• предохранительный (аварийный клапан).

Вот так выглядит аварийный (предохранительный) клапан, который необходимо устанавливать
ФОТО: aredi.ru

Схема устройства воздушного компрессора

Для большего понимания того, как собирается подобное устройства, можно взглянуть на схематический рисунок ниже. Однако автором данного рисунка была допущена одна из основных ошибок новичка. Именно для того, чтобы её показать, редакция Homius и привела в пример данное изображение.

Схематический рисунок самодельного компрессора
ФОТО: tehnika.expert

Как можно увидеть, автор предлагает установить фильтр между ресивером и компрессором, чего делать не рекомендуется. Дело в том, что при повышении давления пластиковый корпус может попросту разорвать. В этом месте должен располагаться масловлагоотделитель. Сам же фильтр монтируется на трубку компрессора, через которую всасывается воздух.

Вот такой фильтр воздуха на входе будет в самый раз
ФОТО: drive2.ru

Также на схеме не указан аварийный клапан, который должен сбрасывать избыточное давление. Его лучше всего установить на самом ресивере.

На автомобильных ресиверах предохранительные клапаны уже установлены
ФОТО: drive2.ru

Как сделать компрессор из пылесоса: возможно ли это

Многие начинающие мастера, впервые услышав о возможности изготовления компрессора из старого пылесоса, начинают задавать вопросы о том, каким образом к нему подключается ресивер. Однако это всё из серии «слышал звон, да не знает где он». Дело в том, что название «компрессор» к подобному устройству отнести сложно. Скорее, это пульверизатор, от которого многого ждать не стоит. Хотя, если говорить о возможности побелить стены в погребе или иных подобных работах, это приспособление может значительно облегчить работу. Такие насадки, которые надевались на обычную стеклянную банку, шли в комплекте с советскими пылесосами, а сейчас их намного легче заказать на китайских ресурсах или приобрести с рук, чем изготавливать самостоятельно.

С такими пылесосами насадка-пульверизатор шла в комплекте
ФОТО: film.uaИменно так и выглядела насадка, которая надевалась на стеклянную банку
ФОТО: starina.ru

Изготовление компрессора для аквариума своими руками

Такие устройства довольно востребованы среди потребителей. Но следует сразу оговориться – смысла в подобной работе практически нет. Стоимость такого оборудования на российском рынке минимальна, а вот времени это может занять прилично. К тому же, некоторые детали всё равно придётся приобретать. Поэтому стоит сначала подумать, надо ли затевать подобную работу?

Компрессор для аквариума – вещь необходимая
ФОТО: seaforum.aqualogo.ru

Совет! Перед тем, как начать изготовление своими руками какого бы то ни было прибора, необходимо просчитать, будет ли выгода от подобной работы, «стоит ли игра свеч».

Компрессор для покраски авто: как изготовить своими руками

Наиболее востребованным из всех изготавливаемых своими руками компрессоров можно назвать оборудование для покраски автомобиля или любых других деталей и механизмов. Помимо прочного ресивера, здесь потребуется и иной нагнетатель, который будет наполнять ёмкость воздухом значительно быстрее холодильного оборудования. Такой прибор лучше всего изготовить из готового автомобильного компрессора, подключив к нему электродвигатель на 220 или 380 В в качестве привода.

Приобрести можно абсолютно любой компрессор, в зависимости от нужд
ФОТО: compressortyt.ru

Схема и порядок сборки поршневого компрессора

Если рассматривать схематическое изображение подобного компрессора, то становится ясно, что сверхсложного в нём ничего нет. Главное, это не забыть включить в него фильтр с жёстким корпусом, способным выдержать нагнетаемое давление. Он устанавливается на выходе из ресивера перед шлангом подачи воздуха на краскопульт.

Схема компрессора с небольшими ошибками
ФОТО: samodelkindrug.ru

Многие не понимают назначения этого элемента, считая его совершенно ненужным, однако такое мнение ошибочно. Дело в том, что воздух в ресивере находится в сжатом состоянии, а изменение плотности любого вещества, как известно, изменяет и его температуру. В результате сжатия и последующего высвобождения воздуха и происходящего при этом изменения температур возникает конденсат, который может попасть в краску вместе, что непременно скажется на качестве итогового результата. Фильтр же такую возможность исключает.

Конденсат на окнах возникает также из-за перепада температур
ФОТО: master-hauze.ru

Нюансы сборки самодельного компрессора для покраски авто

Основная задача здесь – прочность шлангов и плотность соединений. Поэтому рекомендуется использовать для передачи воздуха от нагнетателя к ресиверу и далее к фильтру медные трубки. От фильтра до самого краскопульта оптимальным будет использование кислородного шланга. Он армируется стекловолокном, а потому обладает не только необходимой гибкостью, но и повышенной прочностью.

Чётко видно армирование кислородного шланга
ФОТО: sharx.org

Довольно интересен для изготовления компрессора своими руками вариант использования оборудования от автобуса «Икарус» и газового баллона, с которым можно ознакомиться на картинке ниже.

Компрессор от автобуса «Икарус» на ресивере из баллона
ФОТО: drive2.ru

Регламентные работы перед запуском компрессора

Собрав своими руками компрессор для краскопульта или иных работ, его следует испытать. Однако перед этим, как и впоследствии, перед каждым запуском, следует произвести определённые действия, а именно:

• проверить плотность и надёжность всех соединений;
• осмотреть визуально шланги и трубки на предмет трещин или разрывов.

Такие проблемы нередки, когда шкив задевает шланг
ФОТО: sharx.org

После того, как двигатель компрессора запущен, необходимо проверить настройку редуктора по манометру. Ответ на вопрос, как настроить компрессор на нужное давление, несложен. Оно выставляется при помощи регулятора, установленного на манометре, посредством поворота рукоятки вправо-влево. А максимальное давление воздуха в ресивере компрессора из двигателя регулируется аварийным клапаном, который срабатывает при превышении допустимого порога.

Этот манометр позволяет регулировать давление
ФОТО: бигсклад.рфА такой потребует установки дополнительного регулятора
ФОТО: conrad.ru

Также перед запуском стоит проверить и входной патрубок, по которому воздух поступает в нагнетатель. Установленный на нём воздушный фильтр должен быть чистым, дабы не усложнять работу двигателя излишней нагрузкой.

Подводя итоги

Как наверняка уже стало понятно читателю, вопрос, как изготовить самодельный компрессор, не слишком сложен. Дополнительного оборудования, которое придётся докупить, потребуется минимум, значит, и стоимость готового агрегата будет невысокой. Если же говорить о цене на поршневые компрессоры в магазине, то самодельное устройство и вовсе покажется бесплатным. При этом, у изделия, собранного своими руками, есть огромное преимущество перед заводским. Оно значительно надёжнее, его легко можно починить. Ведь каждая деталь, каждый винтик агрегата будет знаком мастеру, значит, и заменить элементы труда не составит. А о функциональности воздушного компрессора, собранного своими руками, говорить даже и не стоит.

Как выглядят такие аппараты, можно узнать из примеров.

Очень надеемся, что изложенная сегодня информация была не только интересна, но и полезна нашему читателю. При возникновении любых вопросов по теме, задавайте их в обсуждениях ниже. Редакция Homius постарается ответить на них в максимально сжатые сроки. Там же можно прокомментировать статью, выразить своё мнение о прочитанном или поделиться личным опытом.

Если вам понравилась статья, не забудьте оценить её. А напоследок, как уже повелось, предлагаем вашему вниманию короткий, но довольно информативный видеоролик, который поможет более полно раскрыть сегодняшнюю тему.



Предыдущая

Бытовая техникаДегидратор для овощей и фруктов: что такое, как выбрать

Следующая

Бытовая техникаКак заточить цепь бензопилы: способы, инструменты и приспособления

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Как сделать своими руками компрессор высокого давления

Каждый владелец гаража мечтает о своем собственном источнике сжатого воздуха – имея в закромах гаража компрессор, можно проделывать самостоятельно массу работ по ремонту своего автомобиля. Но стоимость нового компрессора достаточно велика, а приобретать старый на свой страх и риск – это не самая удачная идея. Хотя, в редких случаях можно наткнуться на весьма выгодную сделку. Если все-таки понадобится профессиональное оборудование, то Вы можете ознакомиться с каталогом компрессоров высокого давления, реализуемых ООО ГК «ТехМаш».

Но в любом случае, компрессор высокого давления своими руками – это отличный вариант, требующий минимальных трат.



Что для этого нужно? Во-первых, необходимо знать, как функционирует элементарная компрессорная установка в комплекте. А это – двигатель, компрессор (агрегат), ресивер, детали соединения. Двигатель передает вращающиеся движения на шкив компрессора по средствам ременной передачи. Приводимый в действие компрессор поглощает атмосферный воздух, который далее попадает в камеру сжатия. Движение поршня сокращает рабочий объем цилиндра, неизбежно сдавливая воздух. Сдавленная воздушная среда после попадает в емкость, называемую ресивером, и после по шлангам воздух приводит в действие пневматику, распыляет краску, снабжает энергией различный инструмент. Ресивер необходим для исключения пульсации, вызванной неравномерным сдавливанием воздуха поршневым компрессором.

Во-вторых, при создании компрессора высокого давления своими руками, нужно определиться для каких целей планируется использовать компрессор, так как это является определяющим фактором в поисках необходимых элементов. Выбирая агрегат высокого давления в 10 атмосфер, можно на долгое время обеспечить себя сжатым воздухом для работы любого типа пневматических инструментов. Для подобной машины нужна емкость в качестве ресивера, способная выдержать оказываемое подобное внутреннее давление. В качестве ресивера может послужить хорошо сохраненный огнетушитель бывшего употребления,  емкость из-под газового баллона или же самодельная емкость, сделанная при помощи сварки заглушенного куска трубы. Но при этом качество сварных швов и состояние металла должны выдерживать внутреннее давление не ниже, чем в полтора раза превышающее рабочее давление компрессора. Это позволит полностью обеспечить безопасное использование самодельного ресивера.

Внутреннюю часть емкости необходимо защитить от коррозии. В продаже имеется множество специальных жидкостей для подобных операций. Затем можно придать баллону эстетический вид, покрасив его. Ресивер может быть установлен горизонтально или же вертикально, в зависимости от его формы и от желания автора идеи. Определившись с положением емкости, следует приступить к высверливанию отверстий – в нижней части отверстие необходимо для периодического слива конденсата, который скапливается на дне баллона.

Кран для слива жидкости должен выдерживать давление создаваемое компрессором. Под диаметр и шаг резьбы патрубка крана нарезается внутренняя резьба в недавно высверленном отверстии.

Далее вкручивается кран – для надежности можно воспользоваться уплотнителями или силиконовым герметиком. Затем проделывается то же самое в средней части ресивера для подачи в него воздуха и в верхней части для выхода. На входе в емкость необходимо смонтировать обратный клапан, чтобы воздух не имел возможности вырываться в обратном направлении в сторону компрессора.

На выходе же вкручивается сквозной кран соответствующего давления и диаметра. Выходное отверстие лучше всего делать в верхней части ресивера, так как в таком случае максимальное количество жидкости будет оставаться на дне баллона. Манометр можно смонтировать, сделав для него отдельное отверстие и нарезав в нем подходящую резьбу либо пристроить его на выпускном патрубке, до крана. Благодаря манометру можно будет контролировать работу самодельного компрессора высокого давления и, при необходимости, подвергать установку более точной наладке. Еще один не маловажный момент – чтобы компрессор имел возможность периодически отключаться и остывать в это время, следует обратить внимание на величину ресивера. Не стоит делать его маленьким – чем больше ресивер, тем реже нужно будет включать компрессор.

В качестве основного агрегата можно использовать компрессоры из старого бытового холодильника или же исправную б/у установку. Часто автолюбители используют компрессор на 12 вольт для подкачки колес. Вариантов множество. Главное, определиться для каких целей нужен компрессор и как много необходимо воздуха. Преимущества холодильных моторкомпрессоров в том, что они уже имеют в своей конструкции двигатель. Кроме того, они создают крайне низкое количество шума. К недостаткам можно отнести то, что при работе с воздушной средой, а не с газом фреоном,  компрессор нуждается в частой замене смазывающего масла. Что касается электронасосов для подкачки шин – это также хороший выбор для создания компрессора высокого давления своими руками. Но при этом придется обеспечить его постоянным током на 12 вольт, то есть, потребуется дополнительный блок питания. И объем ресивера должен быть рассчитан именно под определенную модель, так как время периодической работы таких насосов ограничено, и он должен будет успеть набрать необходимое давление в ресивере, прежде чем отключится.

Для большего удобства использования компрессора, можно приспособить очень полезную деталь – прессостат. Устанавливать его лучше всего на ресивере. Благодаря этому устройству можно грамотно отрегулировать пуск и отключение агрегата, что необходимо для контроля давления в ресивере и равномерной работе компрессора и электродвигателя.



Прессостат избавит от необходимости  вручную включать и выключать компрессор, что означает исключение рисков перегрева электродвигателя и разрушения элементов компрессорной установки, вызванных чрезмерным избыточным давлением.



Как сделать компрессор из огнетушителя

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим как сделать компрессор из мотора от холодильника и использованного огнетушителя своими руками. Компрессор представляет из себя аппарат для нагнетания и хранения в ресивере сжатого воздуха, который в дальнейшем можно использовать для разных целях, к примеру подключить краскопульт или пневмоинструмент, аэрограф, продувочный пистолет.

В данном случае для изготовления компрессора был использован моторчик от старенького Советского холодильника. Как вы знаете в качестве охлаждающей жидкости используется фреон, который гоняет по системе именно этот самый двигатель, расположен он обычно в задней части внизу.

Так вот, данный мотор прекрасно нагнетает воздух и его можно использовать как источник воздуха для нагнетания в ресивер. А вот ресивером здесь служит обычный использованный огнетушитель, при желание баллон можно взять побольше и сделать КОМПРЕССОР из ГАЗОВОГО БАЛЛОНА.

Так же в обязательном порядке необходимо ставить фильтра на вход и выход мотора, а в нижней части ресивера должна быть закручивающаяся по резьбе пробка для слива конденсата. На выходе из ресивера устанавливается редуктор и манометр для определения давления внутри баллона. Между собой аппарат соединяется армированным шлангом. На выходе через переходник можно подключать краскопульт, аэрограф или другой пневмоинструмент, так же используется для подкачки шин авто-мото техники.

Материалы

1. мотор от холодильника
2. использованный огнетушитель
3. редуктор
4. фильтр
5. манометр
6. армированный шланг

Инструменты

Пошаговая инструкция по изготовлению компрессора своими руками.

Первым делом следует ознакомиться со схемами подключения узлов. Из холодильника извлекается его мотор, выглядит он вот так. На вход и выход подсоединяем желательно армированный шланг. Так же понадобиться редуктор и манометры. Собираем. Накручиваем на ресивер. Соединяем между собой армированным шлангом и ставим фильтра на вход и выход. На выходе из ресивера так же установлен армированный шланг. В качестве рамы можно использовать дерево или металлоконструкцию. Вот собственно такой компрессор получился. Аппарат с небольшим баллоном в основном используют для аэрографа или же краскопульта, но если поставить резервуар для сжатого воздуха побольше, то можно вполне подключать пневмоинструмент. Надеемся представленный материал был вам полезен. Спасибо за внимание!

Простой воздушный компрессор, с помощью которого можно выполнять покрасочные работы или подкачивать шины автомобиля, можно изготовить своими руками из подручных материалов. Самодельный компрессор будет работать не хуже своих заводских аналогов, а затраты на его изготовление будут минимальными.

Модернизация автокомпрессора

Сделать мини компрессор для подключения краскопульта или аэрографа можно из автомобильного насоса, немного его усовершенствовав. Модернизация компрессора позволит повысить его мощность (производительность) и будет заключаться в адаптации его под напряжение 220 В (вместо 12 В), подключении аппарата к ресиверу и установке автоматики.

Адаптация аппарата под напряжение 220 В

Для подключения автонасоса к сети 220 В потребуется найти какой-либо блок питания (БП), на выходе которого будет 12 В и подходящая для аппарата сила тока.

Узнать значение потребляемой аппаратом силы тока можно, если взглянуть на его шильдик. В данном случае блока питания от ПК (см. рис выше) по показателям силы тока и напряжения будет вполне достаточно.

Итак, если вы вставите штекер электрического шнура в блок питания ПК и включите его, то ничего не произойдет. Это объясняется тем, что БП не включится, пока на него не поступит сигнал от ПК. Чтобы имитировать включение ПК, на разъеме, выходящем из БП, нужно вставить перемычку. Потребуется найти среди множества проводников один провод зеленого цвета, а второй — черного, как показано на следующем фото.

Данные провода можно отрезать и скрутить, но лучше их закоротить перемычкой.

Далее, необходимо найти на выходе из БП еще 2 провода: один желтый, это будет “+”, и один черный с полярностью “-”. Можно брать любые провода данных цветов из любой связки проводников.

Поскольку автонасос имеет штекер для подключения к прикуривателю автомобиля, то его можно отрезать, и соединить аппарат с соответствующего цвета проводами от БП.

Но будет лучше, если приобрести автомобильный прикуриватель и подсоединить его к блоку питания, а уже сам аппарат подсоединить с помощью стандартного штекера.

Из прикуривателя выходит 3 провода: красный – “+”, черный – “-” и желтый – “+”, предназначенный для подключения светодиода. Подсоедините проводники к прикуривателю, соблюдая полярность (см. фото ниже).

Если вставить штекер от аппарата в прикуриватель, вы получите воздушный электрический 220 В компрессор, способный не только накачивать шины, но и работать с аэрографом.

Подключение дополнительных элементов

Для подключения аппарата к ресиверу необходимо собрать конструкцию, показанную на схеме, приведенной ниже.

В состав данной обвязки входят следующие элементы.

1. Крестовина, имеющая все выходы с ВР1/2. Маркировка означает: “ВР” – внутренняя резьба, “1/2” – диаметр резьбы в дюймах.
2. Тройник, имеет все выходы с НР1/2 (“НР” – наружная резьба).
3. Вентили в количестве 2 шт. (ВР1/2 – ВР1/2). Предназначены для перекрытия движения воздуха в обоих направлениях. Двойная маркировка означает, что с обеих сторон вентиля находится внутренняя резьба.
4. Обратный клапан. Предназначен для пропускания воздуха только в одном направлении. Можно установить простой пружинный клапан ВР1/2 – ВР1/2. Если планируется работать с давлением 6-7 бар, то необходимо подбирать обратный клапан, не имеющий пластиковых деталей.

5. Прямой ниппель, представляет собой переходник, имеющий 2 наружные резьбы (НР1/2).
6. Переходной ниппель НР1/2 – НР1/4. Позволяет перейти с одного диаметра наружной резьбы на другой.
7. Удлинитель (60 мм) НР1/2 – НР1/2. Это тот же ниппель, только прямой. То есть резьба с обоих его концов имеет одинаковый диаметр.
8. Муфта переходная. Является переходником с внутренней резьбы одного диаметра на внутреннюю резьбу с другим. В данном случае, с ВР1/2 на ВР1/8.
9. Тройник, имеющий все выходы уже с резьбой НР1/8.
10. Муфта прямая ВР1/8 – ВР1/8. Имеет 2 одинаковые внутренние резьбы.
11. Переходник для шланга НР1/8.
12. Регулятор давления (прессостат) с влагомаслоотделителем. Реле давления позволяет поддерживать давление воздуха в ресивере не ниже минимального и не выше максимально допустимого уровня. Влагоотделитель можно и не устанавливать, если агрегат будет использоваться в качестве насоса для накачки шин. При использовании агрегата для покраски установка влагомаслоотделителя является обязательным условием.


Приведенная выше схема обвязки предполагает 2 выходных штуцера: первый для вывода воздуха на краскопульт (аэрограф), а второй — для подкачки шин.

Переходной ниппель НР1/4 – НР1/8.

Футорка (НР1/4 – ВР1/8), является переходником с большего диаметра наружной резьбы на меньший диаметр внутренней резьбы.

Манометры. Данные приборы позволяют визуально контролировать уровень давления воздуха в ресивере и на подаче в магистраль.

При сборке всех элементов необходимо использовать резьбовой герметик, например, фум-ленту. Манометры можно подсоединить через обрезки шланга высокого давления. Последние следует натянуть на переходники и зафиксировать хомутами.

Манометры можно прикрутить сразу на резьбу, без использования шлангов, если не требуется выводить их на переднюю панель агрегата.

Как выглядит собранная согласно схеме обвязка компрессора, показано на следующем фото.

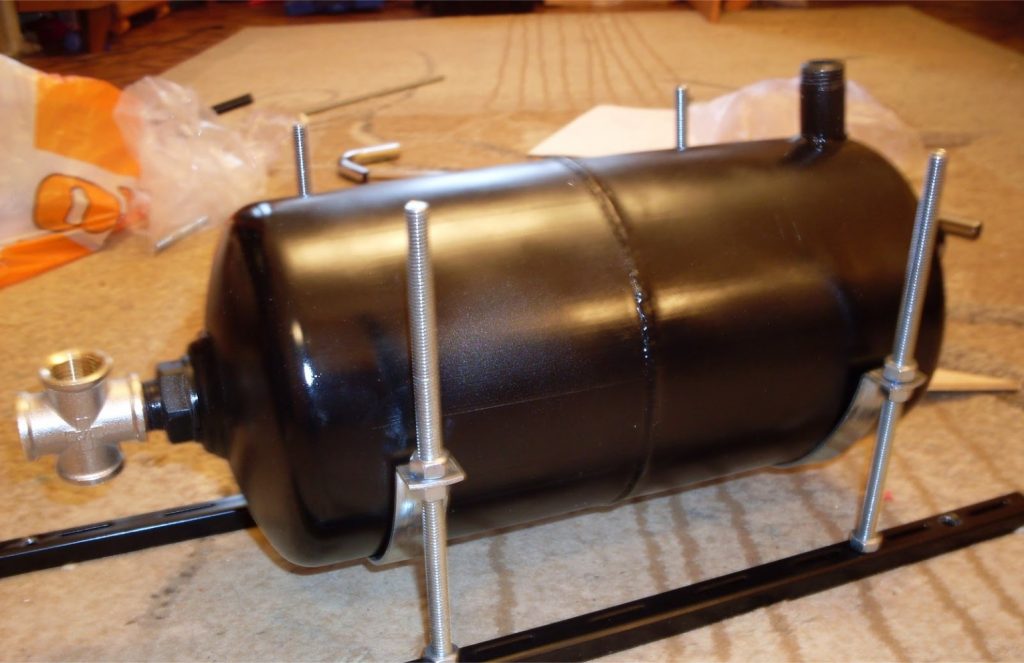

Ресивер для автокомпрессора можно изготовить из металлической трубы большого диаметра, заваренной с обеих сторон, огнетушителя или газового баллона. Если предполагается работа компрессора только с аэрографом, то ресивером может послужить обычное бескамерное колесо от легкового автомобиля.

Важно! При подборке емкости для ресивера следует учитывать тот факт, что автонасос может работать не больше 10 мин. непрерывно. Соответственно, и объем ресивера должен быть небольшим (около 20 л.), чтобы аппарат мог поднять в нем давление воздуха до требуемого уровня раньше, чем пройдет 10 мин.

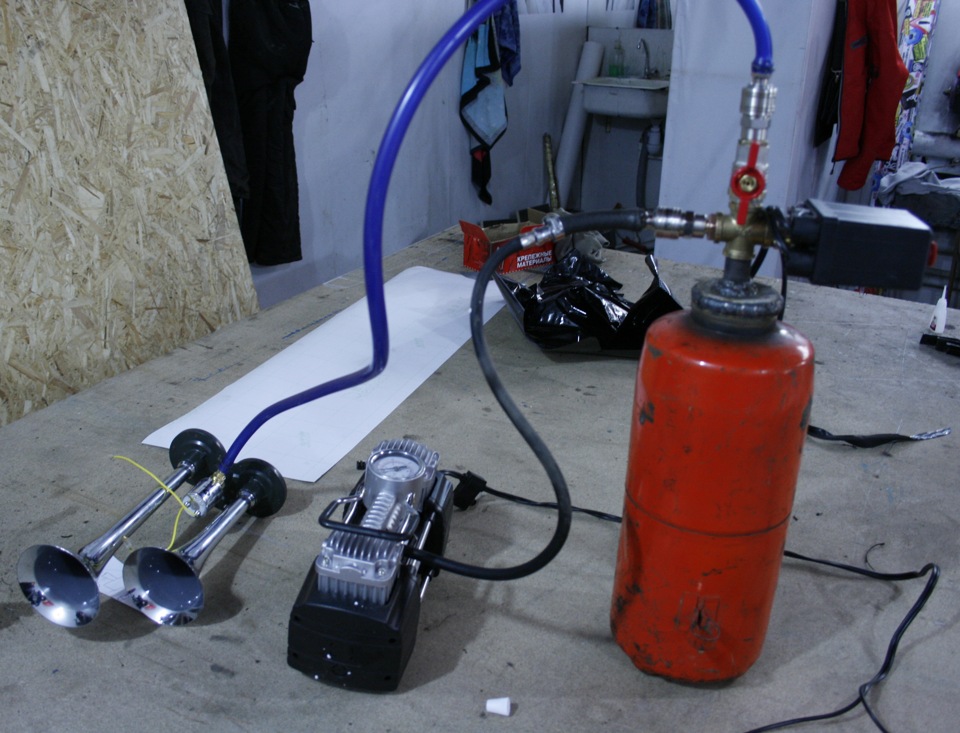

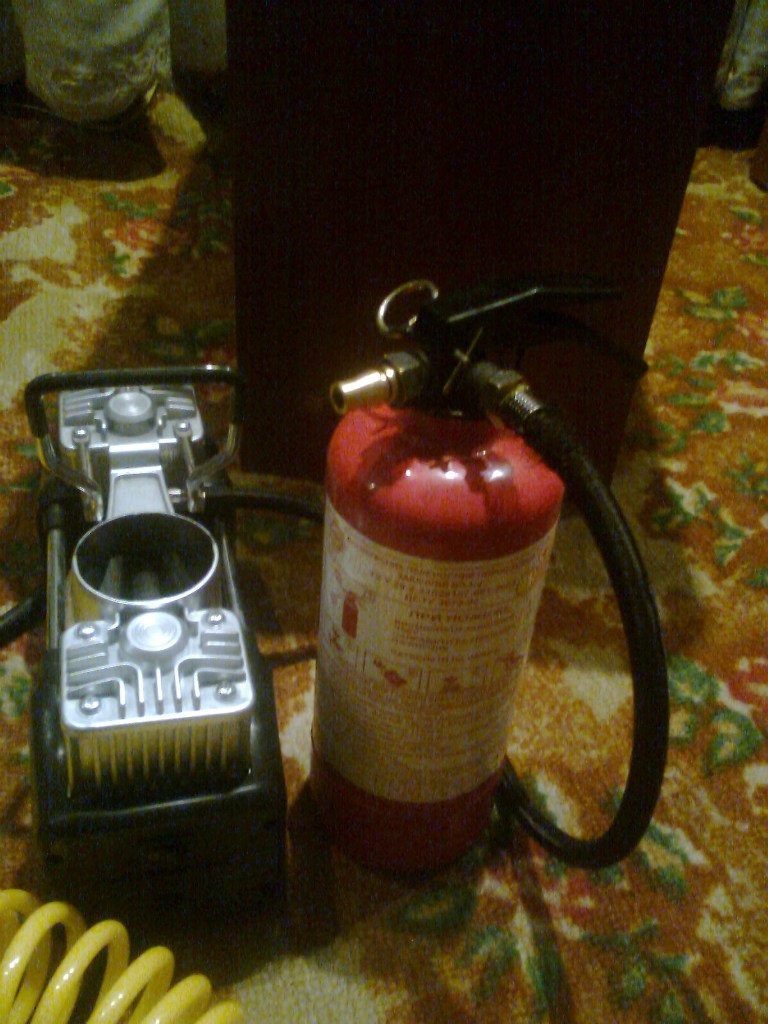

Простой вариант агрегата из огнетушителя/газового баллона

Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора. Но сначала его нужно немного доработать.

1. Просверлите одно отверстие в стенке компрессора, через которое будет заливаться масло в картер. С какой стороны вы это сделаете, не имеет значения. Главное, чтобы оно располагалось ниже оси коленвала приблизительно на 10 мм. В этом отверстии нарезается резьба М8 под пробку.
2. К крышке, закрывающей задний подшипник, подсоединяется штуцер. На него одевается маслостойкий шланг, который будет соединяться с системой смазки в виде расширительного бачка (можно взять бак для тормозной жидкости от авто), установленного на уровне цилиндров.


Чтобы во время работы агрегата излишки масла могли попадать в расширительный бачок, следует убрать клапан (7) масляной магистрали (см. рис. ниже), находящийся под крышкой подшипника.

Далее, следует просверлить отверстия в шатунах и вкладышах, как показано на следующем рисунке.

Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.

При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

Далее, к компрессору подсоединяется ресивер и обвязка с автоматикой. Как ее сделать, было рассмотрено в предыдущем пункте.

Если взять для ресивера огнетушитель, то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

Далее, следует ввинтить в крышку переходник с 1/4НР на 1/2НР и установить крестовину.

Действия по соединению всех элементов обвязки были описаны в начале статьи. Но, поскольку данный агрегат сделан из компрессора ЗИЛ 130, и является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана. Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

Также можно сделать компрессор из газового баллона. Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и, по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости всю влагу.

В отверстие, где был размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка. В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. фото. ниже).

Важно! Двигатель для данного агрегата должен иметь мощность порядка 1,3 -2,2 кВт.

Также самому сделать компрессор для накачки шин можно из бензопилы, которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения коленвала можно использовать либо электродвигатель, либо обычную электродрель.

Компрессор из холодильника

Воздушный компрессор, сделанный из холодильника, точнее, из его агрегата, является самым бесшумным. Но следует знать, что такой аппарат не отличается высокой производительностью. С его помощью, можно лишь накачивать шины автомобиля или работать аэрографом. Для нормальной работы различного пневмоинструмента (шуруповерт, шлифмашина, краскопульт и т.д.) производительности данного агрегата не хватит, даже если подсоединить к нему ресивер большого объема. Хотя в интернете можно найти конструкции, состоящие из двух или трех компрессоров, соединенных последовательно, подсоединенных к большому ресиверу.

Итак, агрегат, снятый с холодильника, имеет пусковое реле с сетевым шнуром. Также из аппарата выходят 3 медные трубки. Две из них предназначены для входа-выхода воздуха, а третья (запаянная) – для заливки масла. Если включить устройство на короткое время, то можно определить, какая из двух трубок всасывает воздух, а из какой он выдувается.

На следующем рисунке показано, как собрать всю конструкцию, состоящую из агрегата, ресивера и регулятора давления с манометром.

На входной трубке устанавливается воздушный фильтр для исключения попадания пыли внутрь агрегата. Чтобы автоматизировать процесс накачки воздуха, можно установить автоматику в виде прессостата.

Компрессор высокого давления своими руками

Компрессор высокого давления (ВД) изготавливают из двухступенчатой компрессорной головки АК-150.

В качестве привода можно взять двигатель на 380 В мощностью 4 кВт. Передача вращения вала двигателя на вал поршневой группы осуществляется с помощью эксцентрика, который служит также и приводом для масляного насоса плунжерного типа. Он создает давление масла около 2 кгс/см 2 .

Сжатый воздух, выходя из последней ступени, попадает через переходник с установленным манометром в штуцер литрового баллона, который установлен в его нижней части. Также здесь установлен вентиль для слива конденсата. Баллон наполнен шлифованной крошкой из стекла и выполняет роль влагомаслоотделителя.

Выходит воздух из верхней части баллона через пальчиковый штуцер. Охлаждение компрессора является водяным. Через 45 мин. работы агрегата вода нагревается до 70 градусов. Автор данного агрегата утверждает, что за это время можно накачать 1 баллон на 8 литров и 2 баллона на 4 литра до 260 атм.

Привет, друзья! Вы счастливые владельцы автомобиля, у которых огнетушитель не используется по назначению и выбрасывается по истечению срока годности? Поздравляю вас, и всем такого счастья желаю.) В общем, если у вас завалялся старый огнетушитель, не спешите его выбрасывать, ведь из него может получиться отличный компрессор, ничуть не уступающий в мощности и качестве покупному.

Для начала нам нужно выпустить из огнетушителя воздух и порошок или пену, короче говоря опустошить его. Затем свинчиваем головку и промываем огнетушитель, даем высохнуть.

Теперь нам понадобится переходник, полудюймовый тройник, шестимиллиметровый штуцер «елочка» для подачи воздуха, для выхода воздуха берем переходник с пол дюйма на четверть дюйма и с него на быстросъемный переходник для пневмоинструмента.

Собирать это все будем на анаэробный герметик, он застывает очень быстро и рассчитан на давление до 50 атмосфер, как раз то что нам нужно.

Для подачи воздуха нам понадобится электро насос, можно автомобильный компрессор, его мы подключаем к штуцеру «елочка».

Ну и все, осталось присобачить шланг для выхода воздуха и компрессор готов.

На руках у вас уже рабочий компрессор, но дабы его приблизить к идеалу, и сделать похожим на покупные, можно облагородить его манометром и сделать корпус, это уже на ваше усмотрение. Я сделал и вот что вышло.

Неплохо, да? И в работе он тоже проявил себя очень хорошо.

Компрессор воздуха своими руками – АвтоТоп

Польза компрессора при выполнении различных работ в мастерской или гараже, неоспорима. Этот агрегат давно перестал быть достоянием строительных бригад и ведомственных автопарков. Вот поверхностный перечень того, что можно сделать при помощи компрессора:

• Покрасочные работы
• Пескоструйная зачистка любых материалов
• Продувка от мусора труднодоступных полостей агрегатов
• Уборка территории
• Шиномонтаж
• Работа с пневмоинструментом.

Воздушный компрессор можно приобрести в магазине. Тем более что предлагаются комплекты любой мощности и производительности.

Однако подобное оборудование недешево: если вы не планируете извлекать из него прибыль – покупка просто для облегчения ручного труда, может показаться нецелесообразной. Поэтому многие домашние мастера стараются сделать компрессор своими руками.

Самый простой (и относительно безопасный) самодельный компрессор можно соорудить из обычного автомобильного аксессуара. Речь пойдет о готовом электроприборе – компрессоре для подкачки колес.

Казалось бы, куда его применить, кроме как по прямому назначению? Особенности конструкции не позволяют подавать большие объемы воздуха за единицу времени.

Этот параметр заслуживает отдельного пояснения:

У компрессора есть две важные характеристики:

Мощность

Способность создать высокое давление без дополнительной нагрузки на двигатель.

У автомобильных агрегатов с этим полный порядок. Можно спокойно нагнетать давление вплоть до 5-6 атмосфер. Правда подкачка колеса до типовых 2,5-3 единиц, занимает добрый десяток минут (при нулевом исходном давлении). За это время недорогие устройства могут просто перегреться, поэтому требуются перерывы в работе.

Это происходит по причине малой производительности автомобильных компрессоров.

Производительность

Способность выдать «на-гора» определенный объем воздуха за единицу времени. Чем она выше – тем быстрее происходит наполнение емкости, и тем интенсивнее поток из сопла при прямом использовании сжатого воздуха.

Для совмещения этих качеств необходим большой объем поршневой группы агрегата, и мощный двигатель с высокими оборотами. Плюс к этому, надо обеспечить охлаждение цилиндров, иначе компрессор перегреется и заклинит. Такие аппараты существуют, в качестве рабочего узла могут использоваться даже турбины.

Но стоимость оборудования не позволяет применять его массово, тем более в быту.

Проще говоря – либо мощность, либо производительность. Как выйти из замкнутого круга? Использовать накопительную емкость – ресивер. В промышленных образцах это стальной баллон, который медленно заполняется мощным, но не очень производительным компрессором.

Самодельный слабомощный компрессор из электродвигателя от игрушки. Простое решение насущной проблемы. Такой компрессор вполне сгодится для подачи воздуха в аквариум. Как сделать своими руками подробно по шагам в этом видео.

Когда будет создано достаточное давление, из ресивера можно подать достаточно большой объем воздуха за короткое время. Затем необходимо подождать, пока компрессор восстановит давление.
Так работают все агрегаты, включая установленные на автомобилях с пневматическими тормозами.

Наши «кулибины» давно научились создавать подобие промышленных установок с помощью автокомпрессора. Берем запасное колесо, с помощью любимого «Беркута» набиваем 3-4 атмосферы (главное, чтобы покрышка не лопнула), и покрасочный аппарат высокого давления готов.

Это же приспособление используется для продувки при обслуживании мотора или подвески. Только вместо покрасочного пистолета используется продувочный.

Автоматика не требуется, достаточно в ручном режиме контролировать давление с помощью встроенного манометра. Разумеется, таким агрегатом не запустишь пневматический инструмент, да и пескоструйная машина из колеса не получится.

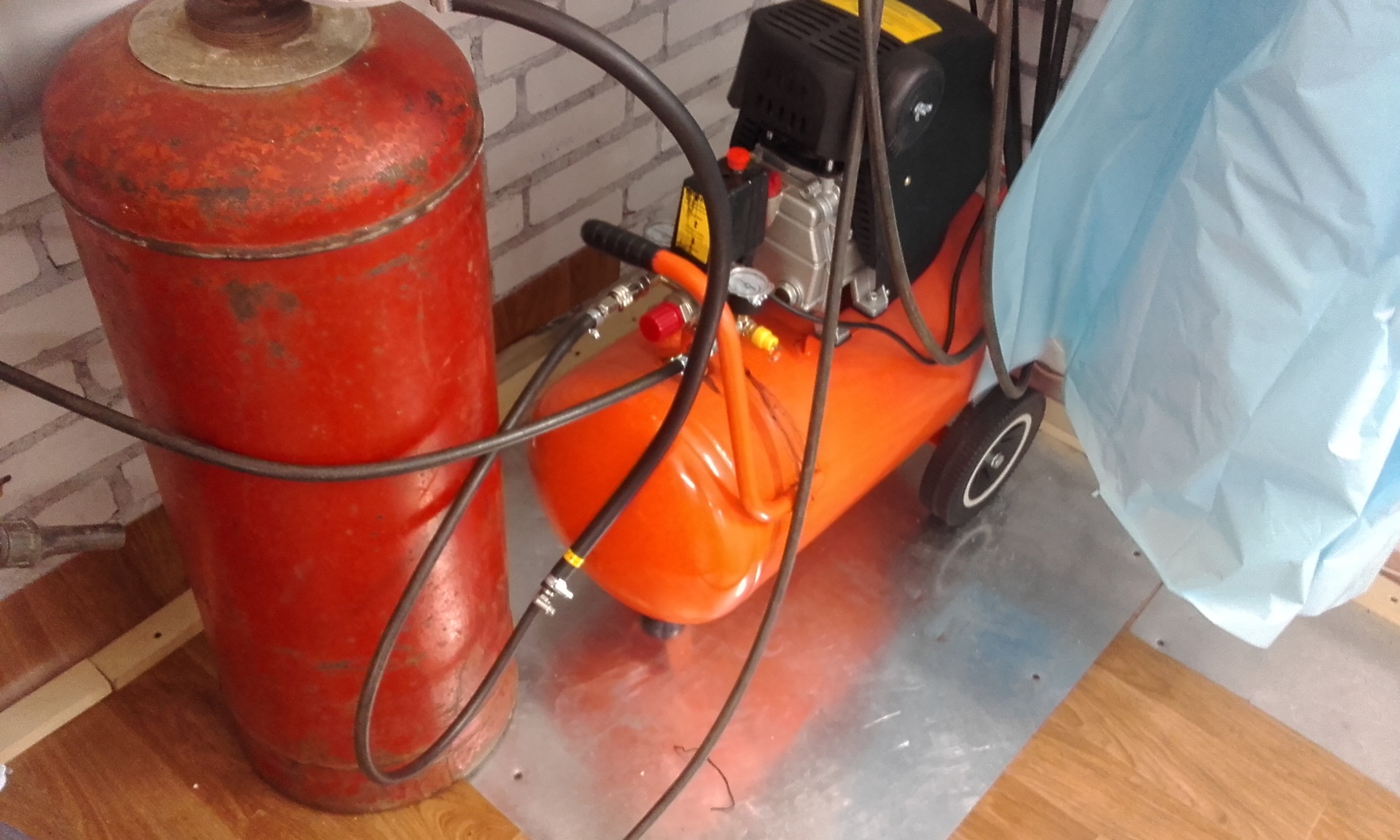

Воздушный компрессор из огнетушителя или газового баллона

При наличии мощного автокомпрессора для подкачки колес (ради такого случая его можно и купить), вы легко сделаете полноценный воздушный агрегат средней мощности. Достаточно приобрести старый углекислотный огнетушитель или газовый баллон, и соединить его с готовой «качалкой».

Есть нюансы, которые надо соблюсти:

1. Донорская емкость не должна иметь коррозийных и механических повреждений
2. Запас по давлению должен составлять 100% от планируемого. То есть, если вы рассчитываете «набивать» его до 5 атмосфер, то гарантированная паспортная прочность должна выдерживать не менее 10 атмосфер
3. Необходимо установить датчик с аварийным выключателем. Когда давление достигнет номинала, компрессор выключится.

1. В крайнем случае установите механический клапан аварийного сброса давления. И разумеется, в системе должен быть автономный манометр (помимо установленного на компрессоре)
2. Конструкция должна быть устойчивой, полезно сделать стальную обрешетку, на случай разрыва ресивера
3. Если вы редко пользуетесь построенным агрегатом, не оставляйте высокое давление надолго. Достаточно 0,5 атмосфер, для поддержания герметичности.

Как сделать полноценный компрессор своими руками

Вариант из авто-аксессуаров хорош своей доступностью. Однако мощность, производительность, и главное – продолжительность непрерывной работы, оставляют желать лучшего. Есть проверенный вариант – компрессор из холодильника. Затратная часть зависит от вашего умения находить условно бесплатные комплектующие.

И надо сказать, агрегат получается не хуже заводского.

И так, что требуется для изготовления. Исчерпывающий список, учитывающий все нюансы. Его можно сократить, за исключением элементов безопасности:

• Компрессор от бытового холодильника (условно бесплатно)
• Емкость для ресивера: это может быть огнетушитель, газовый баллон, или самодельный, сваренный из толстостенной трубы и листового железа. Последний вариант удобен с точки зрения размещения арматуры, но вопрос надежности сварки очень важен. Стоимость также стремится к нулю
• Воздушная арматура: трубки, шланги, фитинги, тройники, пневморозетки

• Регулятор рабочего давления (редуктор)
• Манометр (при наличии редуктора = 2 шт)
• Фильтры очистки воздуха на входе (для сохранности поршневой группы компрессора)
• Масло или влагоотделитель на выходе (актуально для компрессоров с «мокрой» смазкой)
• Реле давления (управляет работой компрессора)
• Аварийный клапан (обязательно при любой комплектации!)

Структурная схема представлена на иллюстрации:

В принципе, данный «конструктор» не представляет сложности в сборке. Есть нюансы при подключении компрессора от холодильника.

Достаточно редко встречаются т.н. «сухие» поршневые группы – с графитовыми уплотнителями без применения смазочных материалов. Если вы раздобудете такой экземпляр – считайте повезло. В остальных случаях, компрессор буквально залит маслом.

Это не проблема для фреона, а вот в чистом воздухе для работы, капли смазки ни к чему. Поэтому в качестве маслоотделителя выступает вначале ресивер, который оборудуется сливной пробкой, и специализированный фильтр. О герметичности всех соединений напоминать не стоит, и так все понятно.
Полноценный бесшумный компрессор из холодильника своими руками, видео инструкция.

Такой агрегат вполне справится с шиномонтажными работами, покраской, продувкой, и даже с обеспечением работы пневмоинструмента. Правда при интенсивном расходе воздуха, придется часто останавливаться для восстановления давления. Если требуется мощность повыше – есть более производительные разработки.

Компрессор высокого давления своими руками

Если коленвал двигателя внутреннего сгорания, приводится в движение давлением от сгорания топливной смеси, почему не запустить процесс наоборот?

Использование ДВС в качестве компрессора не просто возможно. Вы получаете производительный и мощный агрегат, причем поршневая группа имеет хороший запас прочности. Главный вопрос – какой привод использовать. Учитывая общую энергоемкость – подойдет электромотор мощностью не менее 3 кВт.

компрессор высокого давления своими руками из двигателя автомобиля

При желании можно найти такой агрегат в приличном состоянии за разумную цену. Ну а живой мотор от «Жигулей» приобрести вообще не проблема. Коробка передач не нужна, как и стартерная группа. Система зажигания, впуска и выхлопа также удаляется.

Чтобы самодельный компрессор работал, достаточно системы смазки, охлаждения, и герметичной поршневой группы. ГРМ в процессе не участвует, распредвал можно демонтировать вместе с ремнем. Выпускные клапана не трогаем, просто проверим герметичность. А вот на впуске надо установить пружины послабее.

Клапана должны свободно подавать воздух в поршни.

Давление нагнетается через свечные колодцы. В них вкручиваются штуцера с шариковыми клапанами, работающими на выпуск. Четыре патрубка объединяются в рампу, и общий трубопровод подает сжатый воздух в ресивер. Разумеется, емкость должна быть соответствующая. Такому компрессору под силу давление в десятки атмосфер.

Если вы настроены серьезно и у вас есть старый двигатель от авто, например, от ВАЗ 2108 как в этом видео, то посмотрев детальную инструкцию по сборке вы сможете собрать свой самодельный компрессор из ДВС.

Итог:
В зависимости от потребностей и финансовых возможностей, вы можете собрать агрегат любого уровня сложности и производительности. Космические технологии не применяются, однако вопросы безопасности конструкции на первом месте.

Воздушный компрессор необходим каждому автовладельцу, так как пользоваться услугами автомобильных сервисов при любой проблеме весьма дорого. Для городского автолюбителя, живущего в многоэтажном здании, достаточно компактного, переносного электрического насоса для накачивания шин. Если есть собственный гараж, компрессорное устройство – уже обязательная мера. Аппарат пригодится для подключения пневматического инструмента, для ремонта и окрашивания машины. Вполне возможно сделать компрессор своими руками, что поможет сэкономить до 50 % стоимости производственной установки.

Принцип работы

Компрессор самодельный работает по элементарной схеме:

• Подключается насос с электрическим питанием или ручного типа.
• В ёмкость с герметичным исполнением (используется ресивер или баллон) поступает воздух под давлением.
• В конструкции устроен выводной клапан, который направляет воздух по шлангам к краскопульту, гайковерту, переходнику для накачивания шин и т. п.

В качестве вспомогательных элементов используются манометр для контроля давления и автоматическая система для спуска излишнего воздуха. Чтобы предотвратить быстрый износ устройства и обеспечить высококачественный результат работы, к выводной магистрали подключают фильтры для защиты от проникновения масла и влаги.

Воздушный компрессор необходим каждому автовладельцу

Компрессор из огнетушителя с мотором от холодильника

Для создания самодельного компрессора подойдёт огнетушитель ОУ-10 или аналог.

Процедура выполняется поэтапно, ниже подробная инструкция:

• Баллон изнутри и снаружи очистить от остатков пенного раствора, грязи, ржавчины и других загрязнений.
• В резьбу вставить переходник, монтаж обязательно должен производиться герметично.
• К переходнику зафиксировать четверник, резьба внутренняя, размер ¾ дюйма.
• В моторе от установки охлаждения следует найти кончик от трубки для залива масла. Окончание откусить бокорезами и заменить масло.
• Предыдущую смазку слить в ёмкость с мерными отметками для определения количества масла.
• При помощи шприца в электрический мотор ввести новое масло, при расчёте количества добавить 10–12 %.
• Маслозаливную трубку снова заглушить, можно сжать концы или вставить болт, обмотанный фум-лентой.
• В моторе найти пусковое реле, которое вместе с баллоном установить раме будущего агрегата. В качестве крепежей лучше использовать болты, но стяжки также подойдут.
• На трубку для забора воздуха установить фильтр бензинового типа для очистки получаемого воздуха. Установка фильтра подразумевает монтаж резинового переходника.
• На магистраль вывода с нагнетателя хомутами закрепить топливный фильтр от дизеля с устройством для отделения влаги. Без фильтрующего элемента в краску попадут капли воды и масла.
• К магистрали подключить редуктор для сохранения давления внутри баллона.
• За редуктором шланг прикрепляется к четвернику.

Компрессор из огнетушителя с мотором от холодильника

• Оставшиеся входы четверника оборудуются манометром и реле для контроля уровня давления.
• Для регулировки минимального и максимального давления на баллон устанавливают контрольное реле пружинного типа. Подключают его одним проводом к двигателю, а второй стороной к минусовому проводу сети. Провод для подключения на «плюс» соединяется с кнопкой пуска. Для качественного соединения используют пайку и качественную изоляцию.

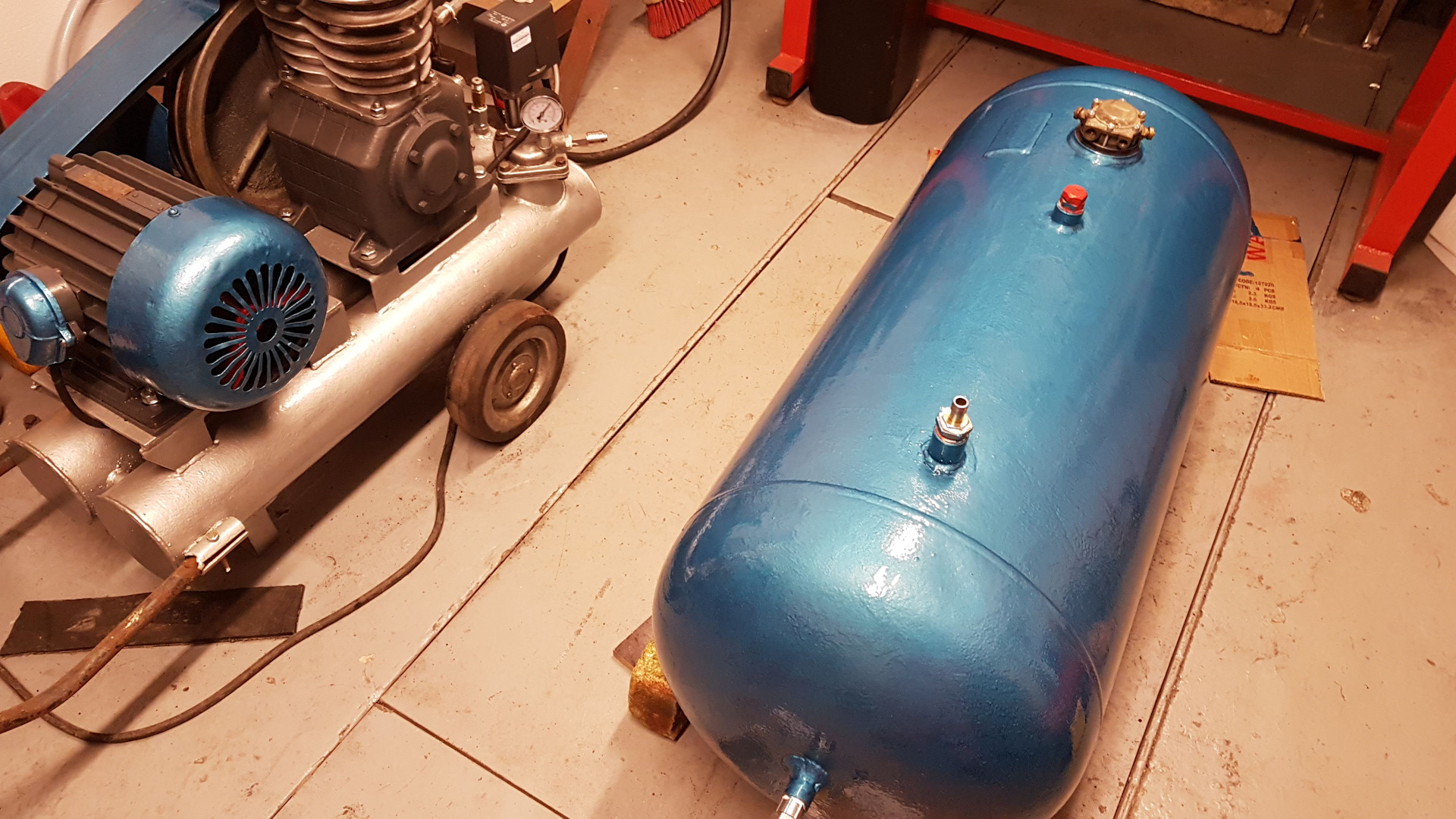

Компрессор из газового баллона с нагнетателем от грузового автомобиля

Альтернативный способ, как сделать компрессор своими руками, – использовать газовый баллон на 50, асинхронный двигатель и компрессор от системы торможения в ЗИЛ-130. Все элементы устанавливаются на раму, но можно обойтись без неё и сделать несущий элемент из баллона, к которому прикрепляются насос, фильтр, электрический мотор, оборудование для управления работой.

Самый простой компрессорный блок своими руками можно сделать по пошаговому руководству:

• Вварить штуцер в магистраль для ввода воздуха от насосной установки к ресиверу.
• Закрепить переходник для выходной магистрали от ресивера к пневматическому инструменту.
• Приварить штуцер для монтажа манометра.
• Прикрепить переходник для подключения клапана сброса, его можно заменить на реле. При повышении давления до критических отметок будет выполняться сброс давления.
• Снизу баллона врезать кран шарового типа для вывода конденсата.
• Насос и мотор скрепить посредством ремня привода, который устанавливается на шкивы валов.

Компрессор из газового баллона с нагнетателем от грузового автомобиля

• Создать электрическую систему установки: кнопка для включения, выключения, подключить 2 конденсатора ёмкостью 30 мкФ и пусковой элемент 60 мкФ, временное реле и пускатель магнитного типа.
• К подводящей магистрали вразрез установить устройство для фильтрации потока воздуха.

Изготовление мощного автомобильного компрессора для покраски может выполняться по различным схемам. Главным достоинством перечисленных способов является доступность материалов.

Изготовление воздушного электрического компрессора 220 В своими руками

Сделать компрессор своими руками проще, чем кажется на первый взгляд. Поэтапно рассмотрим основные принципы, как сделать компрессор.

Необходимые материалы

Правильно подготовить материалы – половина успешно выполненной работы по сборке компрессорной установки. Для создания классического аппарата с работой от сети 220 В потребуются:

• манометр;
• реле для контроля давления;
• редуктор со встроенным фильтром защиты от масла и влаги;
• очистной фильтр от бензинового мотора;
• крестовина для воды с внутренней резьбой;
• переходники под резьбу;
• хомуты или стяжки;

Изготовление воздушного электрического компрессора своими руками

• двигатель;
• ресивер;
• моторное масло;
• переключатель для работы с напряжением 220 В;
• латунные трубки;
• шланг из материала, устойчивого к маслу;
• доска;
• медицинский шприц;
• вещество для устранения коррозии;
• шайбы, гайки и шпильки;
• средство для создания герметичных соединений;
• автоэмаль;
• напильник;
• небольшие колёса от игрушечных машин или мебели;
• моторный фильтр от дизельного двигателя.

Собираем двигатель

Сначала подготовим мотор. Его роль заключается в нагнетании воздушного давления. Чтобы не покупать специальный двигатель, можно воспользоваться мотором от старого холодильника.

Мотор от старого холодильника для изготовления компрессора

В устройстве силового агрегата присутствует реле, оно пригодится для поддержания выбранного значения давления в системе. Профессионалы отмечают, что советские холодильники оснащались более эффективными моторами, они пригодны для создания компрессора большей мощности в сравнении с импортными изделиями.

Первым делом мотор снимают с холодильника. Чтобы он стал пригодным для использования, придётся подвергнуть корпус очистке. Важно применять моющее средство, которое предотвратит окисление и коррозию. После зачистки поверхности мотор пригоден для окрашивания.

Сборка самодельного компрессора:

• Мотор содержит 3 трубки: 1 герметичная и 2 открытые для циркуляции воздуха. Требуется определение выходного и входного канала: самый простой способ узнать о роли трубок – включить мотор.
• После внешней обработки необходимо заменить масло. Наилучшим образом подходит полусинтетическое средство, которое по характеристикам не уступает моторному и содержит различные полезные компоненты. Для замены используется заглушённая трубка, окончание которой спиливают напильником. Важно предотвратить попадание опилок в систему, поэтому, сделав надпил, нужно сломать трубку и ввести новое масло шприцом.
• Важно качественно закрыть канал для заправки масла, чтобы предотвратить утечку. Подбирается винт с соответствующим сечением, на него наносится фум-лента. В процессе пригодится герметик. Болт плотно вкручивается в трубу.
• Мотор и реле закрепляют на толстой доске-основе. Чувствительность реле требует соблюсти тот угол расположения мотора, который присутствовал в холодильнике. Дополнительно на двигателе устанавливается маркировка с рекомендуемым расположением корпуса для стабильной и полноценной работы.

Резервуар для сжатого воздуха

Ёмкость для воздуха – неотъемлемый компонент компрессора, без которого установка не работает. При выборе резервуара важно учитывать величину давления, которую выдерживает баллон (указывается на корпусе). Альтернативным вариантом будет применении ресивера, старых ёмкостей от 10-литрового огнетушителя, так как эти резервуары герметичны и достаточно надёжны.

Ёмкость для воздуха – неотъемлемый компонент компрессора, без которого установка не работает

Пусковой клапан заменяется переходником с резьбой, который накручивается на ресивер. Создание герметичного соединения обеспечит использование фум-ленты.

При наличии очагов коррозии на ресивере его предварительно очищают наждачной бумагой или шлифовальной машинкой. Для удаления ржавчины изнутри в ёмкость вливают специальное средство и тщательно перемешивают. Далее устанавливают крестовой переходник водопроводного типа, он монтируется при помощи герметика.

Собираем устройство

Окончательная сборка выполняется поэтапно:

• Подготовленный ресивер и мотор крепят к толстой доске. Для фиксации к основе используют шайбы, гайки и шпильки. Расположение резервуара строго вертикальное. Надёжное соединение обеспечат 3 листа фанеры, на одном из которых вырезается отверстие для вставки ёмкости. Остальные листы прикрепляются к дереву и фанерному фиксатору ресивера. Со стороны пола к дну приваривают мебельные колёсики для простоты передвижения.
• На трубку для захвата воздуха надевается шланг из резины, к которому крепится очистительный фильтр от бензинового мотора. Отдельные фиксаторы для крепления фильтра не потребуются, ведь давление на входе низкое.
• Для предотвращения попадания частиц масла и воды в рабочий состав на выходную трубку устанавливается масловлагоотделяющий фильтр от дизельного мотора. Из-за относительно высокого давления в проводе рекомендуется использовать вспомогательные крепежи, подойдут винтовые хомуты.
• Очистительный фильтр устанавливается на вход редуктора, он потребуется для создания развязки и направления движения воздуха. Соединение выполняется крестовиком водопроводного типа с обеих сторон. На противоположную грань устанавливается прессостат или манометр для контроля и регулировки уровня давления в ресивере. Сверху крестовика устанавливается реле регулировки. Все элементы монтируются герметично.

Материалы для сборки самодельного компрессора

• Посредством регулировочного давления обеспечивается прерывчатая работа самодельной конструкции. Для настройки реле воздействуют на 2 пружины: одна для установки максимального давления, а вторая – минимального.
• Контакт электрической цепи подключается к нагнетателю, а второй соединяется с фазой «минус». Второй провод коммутируется с нагнетателем через тумблер и с фазой сети. Тумблер выполняет роль пусковой кнопки для активации и деактивации устройства без вынимания вилки. Все контакты подключаются методом пайки, а затем изолируются.
• Покраска металлических конструкций.

После создания компрессора остаётся лишь проверить его работоспособность.

Испытываем и настраиваем самодельный компрессор для покраски авто

Изготовив мощный компрессор своими руками, следует подключить к нему краскопульт.

Алгоритм проверки:

• Положение тумблера установить в неактивную позицию, вилку подключить к электрической цепи.
• Изначально реле установить на невысоком значении и запустить установку. Контролировать работу по показаниям манометра. Сейчас пользователю следует убедиться в исправности реле, оно должно размыкать цепь при превышении показателей.
• Для проверки отсутствия протечек применяется мыльный раствор, которым смачиваются все соединения.
• Теперь краскопульт включают для освобождения ёмкости от воздуха. Если система исправна, после падения давления аппарат должен включиться.

Если устройство прошло все этапы проверки, рекомендуется опробовать аппарат в деле, попробовав провести покраску элемента кузова. Наибольшее внимание уделяется качеству слоя и состава, а также стабильности работы.

Испытываем и настраиваем самодельный компрессор для покраски авто

Рекомендации

Рекомендуем ознакомиться с советами:

• Резервуар обязательно очищается изнутри и снаружи, иначе прогрессирующая коррозия создаст пробоину. Пескоструйная установка – один из самых эффективных и простых способов очистки. Пескоструйная камера своими руками создаётся с относительной лёгкостью.
• До начала работ проводится рихтовка кузовных элементов. Можно пойти по стандартному пути и использовать молоток, вытяжки, споттер, а затем красить корпус, но разработанная технология PDR помогает устранить повреждение без покраски.
• Обязательно окрашивание краскопультом проводится после нанесения грунта. Кислотная грунтовка для авто крайне эффективна, но имеет особенности работы и совместимости с другими материалами.
• До окрашивания все прилегающие элементы либо демонтируются, либо оклеиваются, особенно это касается стёкол. При попадании краски на стекло есть риск повреждения материала в процессе устранения средства. Набор для ремонта автостёкол поможет восстановить стёкла от большинства повреждений. Рейлинги на крышу авто сложно демонтировать, лучше покрыть плёнкой и замотать скотчем.

Заключение

При изготовлении компрессора электрического типа вручную удаётся сэкономить немалую сумму. Дополнительно конструкцию можно дооборудовать для создания аппарата, пригодного для конкретных целей. Готовая установка часто используется для окрашивания, подключения пескоструйного аппарата, продувания кузова после мойки и накачивания колёс.

Главная страница » Воздушный компрессор: сделать из холодильника своими руками

Портативный воздушный компрессор, малошумный, потребляющий сравнительно немного электроэнергии – это, наверное, мечта каждого владельца частного дома, дачи, гаража, объекта малого бизнеса.

Что же, мобильную установку сжатого воздуха вполне допустимо сделать самостоятельно, к примеру, взяв часть оборудования старого бытового холодильника. Каждый холодильный агрегат имеет встроенный компрессор.

Если извлечь эту деталь, дополнить её оснасткой, вот и готов воздушный компрессор из компрессора холодильника, сделанный своими руками.

Особенности идеи сжатия воздуха

Прежде чем решиться на реализацию идеи, желательно точно определиться: а действительно ли эта затея стоит того, чтобы за неё браться? Рассмотрим несколько важных аспектов в тему, дабы помочь будущим конструкторам принять верное решение:

1. Холодильные компрессоры не предназначены для работы с воздухом.
2. Производительность компрессоров бытовых холодильников низка.
3. Для смазки механизма холодильных компрессоров требуется специальное масло.

Отсюда вытекают соответствующие выводы. При работе с воздушной средой аппарат не сможет функционировать длительное время без хорошего охлаждения.

Когда холодильный компрессор работает с фреоном, за счёт иных температурных параметров хладагента осуществляется охлаждение корпуса.

Сжатие воздушной смеси холодильным компрессором происходит совершенно в других температурных условиях, что приведёт к повышению рабочей температуры на порядок. В конечном итоге, без хорошего охлаждения компрессор попросту сгорит.

Сгоревший компрессор холодильника в результате нарушения технологических режимов работы. Такая же участь ожидает аппарат, который предполагается использовать в проекте, если не применить специальных средств защиты

Малая производительность домашних холодильных агрегатов – это ещё один фактор, ограничивающий применение такой техники для получения сжатого воздуха.

К примеру, чтобы накачать 5-литровый ресивер до давления 5-7 атм., потребуется минимум 15-20 минут работы холодильного агрегата.

Между тем, этого объёма воздуха не хватит даже на то, чтобы за один присест накачать колесо автомобиля или пульверизатором выкрасить одну стену небольшого помещения гаража.

Низкая производительность системы холодильника — обычное дело для такой техники. Но под систему сжатия воздуха, тем более с большим значением расхода, требуется уже система высокопроизводительная

Наконец, ещё один важный фактор – компрессорное масло. Для смазки механизма холодильных компрессоров используется специальное масло под фреон, свойства которого в контакте с воздухом резко изменяются.

Если не поменять масло на другой вид смазывающего материала, лояльного по структуре к воздуху, через определённое время механизм компрессора попросту «накроется» по причине скорого износа деталей.

Конструкция своими руками

Итак, если, несмотря на все отмеченные нюансы, принято решение о сборке воздушного компрессора из холодильника, можно приступать непосредственно к действиям.

Примерно такая конструкция должна получиться в результате реализации задуманной идеи. По внешнему виду претензий нет. Аппарат выглядит более чем безупречно и вполне внушительно

Первым делом следует собрать все необходимые детали проектной оснастки:

1. Ресивер воздушный.
2. Масляный сепаратор.
3. Дифференциальное реле давления.
4. Трубку медную.
5. Фильтр воздуха входной.
6. Запорную регулирующую и контрольную арматуру.

Для воздушного ресивера оптимально подходит баллон сжатого воздуха от автомобиля КАМАЗ. Пятилитровая ёмкость имеет приемлемые для бытовой среды габаритные размеры и соответствует требованиям, относительно сосудов, работающих под давлением.

Компрессор домашний, сделанный из холодильника, лучше всего оснастить одним из баллонов, которые используются на грузовых тягачах КАМАЗ. Эти сосуды соответствуют стандартам Ростехнадзора

Масляный сепаратор — он же маслоотделитель, изготавливают из трубы диаметром 50 мм, длиной 2/3 от размера длины ресивера. Внутрь трубы вкладывают металлическую сеточку (губку), которая используется для мытья посуды. Оба конца трубы закрываются металлическими блинами, оснащёнными штуцерами.

Дополнительно с небольшим отступом от любого из торцов на стенке трубы устанавливается проходной штуцер. Торцевые штуцера маслоотделителя предназначены для входа и выхода воздуха, а боковой штуцер нужен для слива масла, отсечённого вставленной внутрь металлической губкой.

Вариант конструкции маслоотделителя, который рекомендуется использовать в составе установки. Для надёжной работы системы требуется качественное отделение масла от воздуха

Дифференциальное реле давления (например, из серии РТ) применяется из числа тех, что используются на промышленных холодильных установках.

Трубка медная в достаточном количестве имеется в конструкции конденсатора бытового холодильника. По диаметру она подходит к выходному патрубку компрессора холодильника.

Фильтр воздуха на входе компрессора легко сделать из любой подходящей пластиковой ёмкости, поместив внутрь обычную поролоновую губку. Запорную регулирующую и контрольную арматуру – вентили, обратный клапан, манометры – можно купить в магазине.

Сборка воздушного агрегата

Ресивер для воздуха (например, воздушный баллон от автомобиля КАМАЗ) монтируют на шасси, сделанном из металлического уголка. Дополнительно на шасси рекомендуется установить пару колёс для удобства передвижения, опорную «ногу» и ручку.

Над верхней областью баллона закрепляется площадка под установку компрессора холодильника и кронштейн под крепление дифференциального реле давления. Сбоку к ресиверу, через хомут и выходной штуцер, закрепляется маслоотделитель.

Маслоотделитель, сделанный своими руками. Для крепления использован один хомут с кронштейном в левой части сепаратора, а правая часть прикрепляется к штуцеру входного патрубка ресивера

На входном патрубке компрессора холодильника необходимо поставить воздушный фильтр. Наличие воздушного фильтра требуется для снижения поступления в систему инородных частиц, присутствующих в воздухе.

Воздушный фильтр легко сделать из любой пластиковой ёмкости, прикрепив её через уголковый резьбовой переход к входному патрубку.

Воздушный фильтр на входном патрубке агрегата. Изготовить такой легко своими руками из подходящей пластиковой тары. Внутри корпуса фильтра поролоновая губка

Выходной патрубок компрессора соединяется через компенсационную медную трубку-теплообменник с входным штуцером сепаратора (маслоотделителя). Выходной патрубок сепаратора через уголковый переходник соединён с ресивером.

На выходе ресивера устанавливается тройник и запорный шаровый кран (выход сжатого воздуха). Через отводы тройника выход ресивера дополнительно сообщается медными трубками с дифференциальным реле и манометром. Там же ставится предохранительный клапан.

Электрическая часть и принцип действия

Схема электрическая принципиальная фактически остаётся нетронутой, за исключением небольших изменений. То есть компрессор от холодильника как питался от сети переменного тока через пусковое реле, так этот вариант и оставляют без изменений.

Другой вопрос – можно несколько модернизировать схему. Например, дополнить её выключателем, установленным на корпусе собранной установки. Всё-таки такой вариант удобнее, чем периодически втыкать-вынимать вилку из розетки при каждом применении устройства в деле.

В этой конструкции не предусмотрен отдельный выключатель электрического питания. Компрессор подключается к сети двухпроводным шнуром с вилкой через контактную группу реле давления

Также схему подачи напряжения на компрессор необходимо конфигурировать с учётом включения контактной группы дифференциального реле давления.

За счёт такой конфигурации аппарат будет отключаться сразу после достижения установленной границы давления воздуха. Вот, собственно и всё. Компрессор воздушный из холодильника можно считать сделанным.

Некоторые примечания к проекту

Собирая воздушный компрессор из деталей холодильника, часто вместо медных трубок в качестве соединительных рукавов применяют кислородные шланги. В принципе, этот вариант не исключается из числа возможных. Но следует учитывать один момент.

Поступающий из компрессора сжатый воздух содержит большое количество масла. Масло оседает на стенках шлангов, впитывается в структуру материала и со временем нарушает эту структуру.

В результате кислородный шланг теряет свойства упругости и в любой момент может лопнуть от давления, что чревато опасными последствиями.

Масло-воздушная смесь является взрывоопасной. По сути, проект изготовления компрессора должен предусматривать качественное отделение масла от воздуха. В ресивер следует подавать уже очищенный воздух.

Однако конструкция применяемого сепаратора (маслоотделителя) являет собой лишь фильтр грубой очистки. Поэтому содержание масла в воздухе для этой конструкции будет превышать все допустимые нормы, что также чрезвычайно опасно для эксплуатации.

Огнетушитель под ресивер для домашнего агрегата сжатого воздуха требуется выбирать с учётом трёхкратного запаса по давлению. Баллон от порошкового ОТ не лучший выбор

Нередко в качестве ресивера для самодельных проектов используют баллоны огнетушителей. Между тем ёмкости порошковых огнетушителей имеют низкий предел максимально допустимого рабочего давления (8-12 атм.).

К тому же такие сосуды подлежат обязательному освидетельствованию через определённый срок в соответствующих органах. Если всё-таки брать сосуд огнетушителя под ресивер, тогда приемлемым вариантом можно считать сосуды из-под углекислотных систем.

Наконец, самый важный момент. Подобные конструкции, по сути, следует регистрировать в органах Ростехнадзора, так как в составе сборки имеется сосуд, работающий под давлением более 0,07 МПа (рабочее давление установки 10 атм.).

Владельцев незарегистрированных самодельных воздушных компрессоров вполне могут привлечь к ответственности (административной и даже уголовной), стоит только случиться чему-нибудь неординарному в процессе эксплуатации оборудования с угрозой для жизни и здоровья людей.

Так что стоит тысячу раз подумать, прежде чем пытаться собирать своими руками воздушный компрессор из компрессора холодильника.

Практика сборки установки сжатого воздуха

Поршневой компрессор своими руками. Как сделать самодельный воздушный компрессор для покраски. Двигатель – исполнительный механизм автоматического компрессора

Воздушный компрессор — это устройство, распыляющее краску. Его обычно используют в мастерских и гаражах для покраски автомобилей или подкачки колес. Приобрести такое оборудование можно в специализированном магазине или сделать самостоятельно. В отличие от заводских моделей, оборудование, сделанное своими руками, может оказаться более эффективным и прослужить намного дольше. Кроме того, по финансовым затратам самостоятельное изготовление обойдется дешевле.

Воспользовавшись аксессуаром от автомобиля, можно изготовить компрессор простой конструкции. Это готовый электрический прибор — аппарат для подкачки колес . Компрессор имеет два положительных свойства:

• Мощность. Прибор способен создавать высокое давление до 5-6 атмосфер, без лишней нагрузки на двигатель. Это основное достоинство автомобильных устройств. Но на подкачку колес понадобится около 10 минут. Поэтому работу делают с перерывами, иначе дешевые приборы за это время могут перегреться. Причина — небольшая производительность автомобильных компрессоров.
• Производительность. За единицу времени прибор способен выдать воздух быстро и в больших количествах. Благодаря высокой производительности, емкость наполняется быстрее, а прямое использование сжатого воздуха делает поток из сопла сильнее.

Совместить мощность и производительность поможет двигатель с большими оборотами и устройство с объемной поршневой системой. Чтобы оборудование не останавливалось во время перегрева, нужно создать дополнительное охлаждение цилиндров. Иногда для рабочего узла применяют турбины. В быту к частому использованию простых аппаратов не прибегают из-за их высокой стоимости. Чтобы не выбирать между мощностью и производительностью, используют ресивер.

Ресивер — это накопительная емкость . Для промышленных приборов в качестве ресивера используют стальной баллон. Довольно мощный, но не слишком производительный компрессор медленно заполняет баллон. За короткий промежуток времени можно подать из ресивера объемный поток воздуха, но только тогда, когда появится достаточное давление. После подачи воздуха он должен восстановить давление. По такому принципу работают все аппараты. Для компрессора с маленькой мощностью подойдет электродвигатель от игрушки. Такое устройство часто используют для подачи воздуха в аквариум.

Функциональный самодельный компрессор

В отличие от аппаратов, которые изготовлены из автомобильных аксессуаров, компрессор из холодильника работает непрерывно. Это происходит благодаря хорошей мощности и производительности. К тому же по качеству он не хуже заводских моделей. А если есть возможность достать комплектующие элементы бесплатно, то средств на изготовление такого прибора уйдет минимум. Аппарат предназначен для покраски и продувки, шиномонтажных работ, великолепно обеспечивает работу пневмоинструмента. Для изготовления компрессора под напряжение 220 В понадобятся следующие детали:

1. Мотор-компрессор от старого холодильника.
2. Тройники, трубка для заливки масла, шланги, фитинги, пневморозетки.
3. Редуктор, который будет следить за давлением.
4. Два манометра.
5. Ресивер. Для этого подойдет огнетушитель или газовый баллон, который должен быть полностью пустым. Можно сварить самодельную емкость из листового железа и толстой трубы.
6. Фильтр для очистки воздуха.
7. Масло.
8. Аварийный клапан.
9. Пусковое реле и реле давления.
10. Краска для металла.
11. Фум-лента, ножовка и моторное масло.
12. Ключ и шприц.

Сборка компрессора состоит из нескольких этапов:

Компрессор повышенной мощности

Если предыдущий вариант компрессора для вас недостаточно мощный, то есть аппараты с более высоким давлением и большой производительностью . В качестве компрессора здесь используют двигатель внутреннего сгорания, коленвал которого начинает работать не от сгорания топлива, а от обратного процесса. При этом поршневая группа аппарата обладает большим запасом прочности. В качестве привода используют электромотор с мощностью от 3 кВт, который можно приобрести за небольшую стоимость. Либо применить рабочий мотор, удалив систему зажигания и впуска, выхлоп, стартерную группу и коробку передач.

Этот аппарат способен создать давление силой в 10 атмосфер. Очень шумный.

Воздушный компрессор средней мощности

Из газового баллона или огнетушителя создается воздушный компрессор средней мощности. Для этого соединяют старый огнетушитель (баллон) и мощный автокомпрессор для подкачки колес. При самостоятельном изготовлении аппарата нужно соблюдать следующие правила:

• Емкость с механическими повреждениями и коррозийными отложениями нельзя использовать.
• Конструкция должна быть хорошо зафиксирована.
• Обязательно изготовляется стальная обрешетка. Это необходимо, если ресивер случайно разорвется.
• Нужно предусмотреть запас давления. Если вы планируете увеличивать давление до 5 атмосфер, то его прочность должна составлять от 10 атмосфер.
• Чтобы компрессор автоматически отключался, когда давление достигнет максимума, устанавливают датчик аварийного отключения. Либо следует установить механический клапан, который при необходимости сделает аварийный сброс давления.
• Нельзя оставлять на долгое время аппарат с высоким давлением, если он применяется в редких случаях. Чтобы поддержать герметичность, хватит 0,5 атмосфер.

Не стоит пренебрегать техникой безопасности: не забывайте про установку аварийных датчиков. Перекаченное колесо просто лопнет, а если взорвется стальной баллон, то можно получить тяжелые увечья.

Изготовить компрессор своими руками несложно . Его конструкция может быть простой или сложной, главное — для чего он предназначен и сколько вы готовы потратить средств на его изготовление. Но не стоит забывать, что аппарат должен отвечать требованиям технической безопасности.

Для покраски авто, как правило, используется устройство для распыления краски. Это воздушный компрессор и соединённый с ним краскопульт. Если вы планируете такое оборудование для своего гаража, то можете сделать компрессор своими руками или приобрести заводскую модель.

Вполне очевидно, что купить готовое изделие гораздо проще. Это влечёт за собой меньше трудозатрат. Однако самостоятельное изготовление — это существенная экономия финансов. Кроме того, знатоки утверждают, что самодельный мощный электрический компрессор для авто с реле и ресивером может быть гораздо эффективнее и долговечнее серийного изделия. Ниже расскажем о том, как сделать компрессор для покраски авто под напряжение в 220В самостоятельно.

Компрессор для покраски авто своими руками

Очевидно, что для работы нам будет необходимо собрать определённые материалы. Итак, чтобы собрать самодельный воздушный компрессор под напряжение в 220В для покраски авто, нам понадобятся следующие детали:

• манометр;
• редуктор с фильтром защиты от масла и влаги;
• реле для регулировки давления;
• фильтр очистки для бензиновых двигателей;
• крестовина для воды с резьбой внутри;
• переходники резьбовые;
• хомуты;
• мотор;
• ресивер;
• масло для двигателя;
• выключатель под напряжение в 220В;

Материалы для самодельного компрессора

• трубки из латуни;
• маслостойкий шланг;
• деревянная доска;
• шприц;
• средство для удаления ржавчины;
• шпильки, гайки, шайбы;
• герметик, фум лента;
• эмаль для металла;
• пилка или напильник
• колеса от мебели;
• фильтр моторный дизельный.

Собрать этот список несложно. После того как всё необходимое собрано, можем приступать к работе.

Собираем двигатель

Начинаем работу с самого важного элемента — двигателя, который будет создавать нужную величину давления воздуха. Здесь мы можем воспользоваться мотором от ненужного холодильника.

Его устройство включает в себя реле, которое понадобится для того, чтобы поддерживать заданную величину давления воздуха. Знатоки утверждают, что старые советские модели позволяют добиться более высокого давления, чем новые моторы импортного производства.

Извлекаем мотор из холодильника, старательно очищаем его и обрабатываем средством, позволяющим избежать окисления корпуса. После этого он будет готов для покраски.

Снимаем мотор холодильника

Теперь необходимо произвести замену масла в моторе. Для этого вполне подойдёт полусинтетическое — оно не хуже моторного и имеет массу полезных добавок.

В моторе есть 3 трубки: 1 закрытая и 2 открытые, с помощью которых циркулирует воздух. Для того чтобы определить входной и выходной каналы, включаем мотор и запоминаем, куда идёт поступление воздуха, и откуда он выходит. Закрытая трубка используется как раз для того, чтобы менять масло.Работая напильником, делаем надпил таким образом, чтобы избежать попадания в трубку опилок. Ломаем конец, удаляем масло и вливаем новое, пользуясь для этой цели шприцом.

Чтобы загерметизировать канал после замены масла, подбираем винт подходящего сечения, наматываем на него герметическую ленту и наглухо вкручиваем в трубку.

Мотор вместе с реле крепим на толстой доске, которая будет играть роль фундамента. Выбираем такое положение, в котором он находился в холодильнике. Это необходимо потому, что пусковое реле крайне чувствительно реагирует на то, как оно размещено. На нём есть, как правило, соответствующая маркировка — придерживайтесь правильного расположения для того, чтобы реле работало стабильно и правильно.

Крепим мотор на подготовленную доску

Воздушный резервуар — необходимый элемент, который обязательно входит в устройство компрессора. Он должен быть рассчитан на определённую величину давления, чтобы устройство работало корректно. Мы можем использовать как ресивер, старые ёмкости от десятилитровых огнетушителей — они прочны и герметичны.

Вместо пускового клапана наворачиваем на ресивер резьбовой переходник — для герметичности пользуемся специальной ФУМ-лентой. Если будущий ресивер имеет очаги ржавчины, от них нужно обязательно избавиться при помощи шлифования и обработки специальными средствами. Для того чтобы устранить очаги коррозии внутри, заливаем средство и хорошенько встряхиваем. После ставим водопроводный крестовик с применением герметика. Можем считать, что самодельный ресивер готов.

Старый огнетушитель используем как резервуар для сжатого воздуха

Собираем устройство

Ресивер из огнетушителя вместе с мотором прикрепляем на основу из толстой доски. В качестве средств фиксации используем гайки, шайбы и шпильки. Ресивер должен располагаться вертикально. Для его крепления берём три фанерных листа, в одном из них проделываем отверстие для баллона. Два остальных листа крепим к деревянной основе и фанерному листу, который держит самодельный ресивер. На дно деревянной основы накручиваем колёсики мебельной фурнитуры для лучшей маневренности механизма.

На входную трубку компрессора надеваем резиновый шланг, к которому подсоединяем фильтр очистки для бензиновых двигателей. Дополнительные хомуты не понадобятся, поскольку величина входного давления воздуха сравнительно невысокая. Чтобы избежать наличия в потоке воздуха частиц влаги и масла, ставим на выходе масло-влагоотделяющий фильтр для дизельных двигателей. Здесь величина давления будет уже достаточно высокой, поэтому следует использовать для дополнительного крепления специальные хомуты с винтовыми креплениями.

На нижеприведённой схеме показано, как собирается самодельный автомобильный компрессор для покраски авто.

Схема компрессора для покраски авто

Далее фильтр для очистки от масла и влаги подключаем к входу редуктора, который нам будет необходим для развязки давления в двигателе и баллоне. Осуществляем соединение по водопроводному крестовику с левой или правой стороны. С противоположной стороны крестовины ставим манометр для контроля уровня давления в баллоне. На верхний конец крестовика монтируем реле для регулировки. Уплотнение всех соединений выполняется при помощи герметика.

С помощью реле мы сможем подать в ресивер нужное нам давление, обеспечив при этом ступенчатую работу механизма. Реле настраивается двумя пружинами, одна из которых задаёт верхнюю границу давления, а вторая — нижнюю.Один контакт соединяем с нагнетателем, второй коммутируем с нулевой фазой сети. Второй сетевой вход нагнетателя соединяем посредством тумблера с фазой электросети. Тумблер даст возможность включать и выключать устройство от электропитания, не вынимая вилку из розетки. Осуществляем пайку и изолируем все электрические контакты. После покраски наш самодельный компрессор для авто будет готов к испытаниям.

Самодельный компрессор для покраски автомобиля

Испытываем и настраиваем самодельный компрессор для покраски авто

Для испытаний к выходу выполняем подключение краскопульта. Тумблер ставим в выключенную позицию и включаем вилку в электрическую розетку. Регулятор реле устанавливаем на самое маленькое значение и включаем тумблер. Для контроля используем манометр. Убеждаемся, что реле исправно в нужные моменты размыкает сеть.При помощи воды с моющим средством проверяем, насколько герметичны все шланги и соединения.

Далее освобождаем ёмкость от сжатого воздуха — после падения давления до определённого уровня реле должно включить мотор. Если всё работает нормально, можно попытаться применить аппарат для покраски подходящего объекта. Смотрим на качество и убеждаемся, что аппарат работает стабильно, и его можно использовать для работы с авто.

Компрессор может принести очень много пользы в различных сферах жизни. Возможно вам нужен прибор для быстрой накачки шин автомобиля, или же вы решили заняться аэрографией, но у вас нет подходящего оборудования, а покупать так не хочется. Решить эту проблему можно сделав компрессор своими руками. О том, как это сделать и что для этого понадобится, мы и поговорим.

Сделать или купить

Прежде чем узнать, как сделать компрессор своими руками, нужно разобраться с тем, как и какие задачи может решать самодельный вариант, и как с ними справиться купленный в магазине агрегат. В этом плане все больше зависит от направления, для которого вам требуется компрессор. Если он вам нужен для простой накачки шин – то можно и самодельным воспользоваться.

Другое дело если вас тянет в творчество. Это не обязательно должна быть аэрография, чтоб споткнуться о недостатки домашнего варианта. Все дело в том, что для покраски требуется однородный и равномерный поток воздуха. В нем не должно быть мусора и других мелких частиц.

Если эти условия не соблюсти, можно будет получить зернистую покраску или другие виды дефектов в качестве результата. Именно об этом стоит думать в первую очередь, когда видите фото самодельных компрессоров.

Ко всему вышеназванному можно еще добавить неоднородные пятна и потеки, которые будут проблемой даже при покраске рамы велосипеда, чего уж говорить о деталях автомобиля.

Несмотря на это, оба типа компрессоров устроены примерно одинаково, что касается основ. В любом случае нужен резервуар, в котором воздух находится под высоким давлением. Оно может генерироваться за счет ручного нагнетания, а может появляться от механического воздействия.

Если первый вариант дешевле в реализации, то стоит учитывать, что работать будет намного сложнее, ведь постоянно нужно будет следить за уровнем давления внутри компрессора.

В случае, если компрессор оборудован дополнительной автоматикой, все что вам нужно будет делать, это время от времени добавлять масло или заменять его. Результатом работы такого прибора будет постоянная и равномерная подача воздуха, что может сыграть очень важную роль для вас.

Подготовка

Вот и мы и подошли к пошаговой инструкции для сборки компрессора в домашних условиях. Если говорить о его плюсах, то в первую очередь стоит вспомнить о громкости работы, ведь такой агрегат будет работать существенно тише, чем заводской вариант. Для этого нужно будет герметично соединить все компоненты, но этот труд стоит затраченных усилий.

Из чего можно сделать компрессор своими руками?

Для начала вам понадобится что-то, что сможет заменить ресивер. Для этого хорошо подойдет простая автомобильная камера. Дальше нужно будет найти простой насос, на котором установлен манометр. Он нужен для увеличения давления воздуха внутри камеры. К этому добавляем простое шило, ремонтный комплект для колеса и простой сосок для камеры.

В первую очередь нужно убедиться в том, что камера все еще герметична, и не пропускает воздух. Если окажется, что она не справляется со своими задачами, в условиях повышенного давления последствия могут быть серьезными.

Если во время проверки вы нашли утечки воздуха, то камеру нужно заклеить, и лучше всего это делать при помощи вулканизации.

Поскольку наша камера будет выполнять функцию ресивера, нужно будет сделать еще одно отверстие в ней, для чего нам и понадобится простое шило. В него нужно будет вклеить сосок, о котором я говорил ранее. Он будет использоваться для поступления воздуха внутрь камеры.

Для правильной установки соска хорошо подойдет рем комплект, который указан в перечне необходимых деталей. Дальше выкручиваем ниппель и проверяем, как идет движение воздуха.

Мини компрессор своими руками делается по тому же принципу, просто нужно будет взять камеру поменьше, для которой понадобиться насос меньшей мощности. Такая установка будет иметь меньшую производительность, но будет обладать определенной компактностью.

Особенности

После всего, что было сделано ранее, нужно установить спускной клапан на сосок, который был на камере изначально. Он необходим для послабления давления, если оно будет подниматься слишком высоко. Для того, чтоб проверять работоспособность прибора не только прямым использованием, не лишним будет установить дополнительный манометр.

В противном случае, если вы будете заниматься покраской, вам нужно будет сначала провести пробный заход, после чего посмотреть на равномерность эмали или простой краски, и только после этого приступать к работе. Это не очень удобно, и может оказаться достаточно дорого, в зависимости от цены материалов.

Важно знать, что при проверке уровня давления манометром, его стрелка не должна дергаться. Если это происходит, нужно проверить всю конструкцию, поскольку это сигнал того, что поток воздуха не является равномерным.

На самом деле, идеи самодельных компрессоров и изготовление такового не требует каких-то сверхспособностей. Естественно, вам нужны будут прямые руки, базовые навыки работы с разными инструментами, ну и главное – желание все это делать. Если вам компрессор нужен для профессиональных потребностей, то лучше обратиться к готовым решениям.

Есть много отзывов о том, что самодельные компрессоры работают надежнее и при этом более долговечны. Важно понимать, что это зависит в первую очередь от того, кто делал этот агрегат, и не менее важны материалы, которые использовались при его создании.

Если вы хотите в качестве хобби работать в своем гараже или сарае, к этом у вас есть достаточно свободного времени, чтоб заняться этим – почему бы и нет.

Фото компрессоров своими руками

В некоторых случаях для выполнения различных работ по дому не обойтись без воздушного компрессора. При наличии достаточных навыков, а также некоторых исходных узлов и деталей подобный агрегат можно изготовить самостоятельно.

В каких случаях для домашних дел нужен компрессор?

В первую очередь, он понадобится владельцам индивидуального автотранспорта. Покраска машины, очистка салона и двигателя от грязи и пыли, доведение давления в шинах до требуемого значения – только малый перечень операций, которые сможет выполнить самодельный компрессор. Сфера применения агрегата резко увеличится, если в хозяйстве появятся пневматические инструменты. Например, на даче их применение во многих ситуациях оказывается более выгодным, чем электрических: нет привязки к стационарной линии питания, да и конструкции, основанные на использовании пневматики, зачастую оказываются более надёжными.

Перед тем, как приняться за изготовление домашнего воздушного компрессора, следует составить исходное техническое задание, в котором прояснить следующие требования:

1. какое избыточное давление воздуха потребуется;
2. от чего и каким образом будет производиться привод;
3. из каких составляющих возможно собрать устройство;
4. сколько времени компрессор будет работать безостановочно;
5. каким должен быть минимально приемлемый расход энергоносителя;
6. критичны ли качественные показатели энергоносителя: его влажность и температура.

Для выполнения большинства работ по дому достаточно 4…6 ат, однако следует отметить, что при продолжительном использовании компрессора, его подвижные детали нагреваются, из-за чего данная характеристика со временем может падать на 20…30%. Производительность определяется только техническими характеристиками пневмоинструмента. Минимален расход обычно для дрелей, гайковёртов и дюбельных монтажных пистолетов (до 100…120 л/мин). Вместе с тем для инструмента ударного действия или шлифовальных машин потребуется расход до 350…400 л/мин. При выполнении наружных работ (в частности, покраски), могут потребоваться и более высокие значения производительности, поэтому необходимо предусмотреть запас по данному параметру в 20…30%. Такой же подход необходим и к оценке мощности, потребляемой агрегатом.

Любой компрессор нуждается в ресивере – накопительной ёмкости, которая поддерживает давление воздуха в необходимых для стабильной работы инструмента пределах. С увеличением объёма ёмкости функциональность воздушного компрессора возрастает, хотя и габаритные размеры установки увеличатся. Тем не менее, объём не может быть менее 10 л. Следует учитывать, что для целей покраски длина трубопроводов (а, следовательно, и потери) возрастёт.

Как сделать компрессор, и в какой последовательности производить работы?

Компоненты будущего компрессора

Чтобы сделать компрессор своими руками, потребуются:

Порядок монтажа

Как сделать компрессор? Рекомендуется следующая последовательность подготовки и сборки элементов: входной заборный шланг с патрубком→фильтр предварительной очистки→фильтр окончательной очистки→жёсткая входная трубка к компрессору→компрессор→трубопровод для замены масла→выходной трубопровод на ресивер→тройник→ресивер→реле РД с аварийным предохранительным клапаном→тройник с манометром→регулятор с вентилем→комбинированный выходной фильтр→шланг с самозапирающейся пневматической розеткой.

На начальном этапе предстоит подготовить к монтажу компрессор от холодильника. Его очищают изнутри от грязи и примесей, подвергают покраске, и сливают масло (более, чем вероятно, что за всё время работы подобное не производилось; впрочем, для холодильника и нужды особой в том нет). На компрессоре уже имеется настроенное на его параметры пусковое реле, и менять его не рекомендуется. Запаянное отверстие в нижней части корпуса предназначено для слива масла. Это отверстие аккуратно вскрывают (частицы стружки не должны попасть вовнутрь) после чего при помощи шприца удаляют старое масло, и заполняют полость свежим (подойдёт любое синтетическое или полусинтетическое масло, характеристики которого практически постоянны). Масла необходимо залить на 30…40% больше, учитывая естественную убыль, например, при непрерывной покраске значительных поверхностей.

Следующий этап – подготовка воздушного накопителя. Внутренний объём корпуса огнетушителя необходимо тщательно очистить, используя преобразователь ржавчины. После этого в нижней части корпуса получают резьбовое отверстие, которое заглушают пробкой: она необходима для периодического слива конденсата. К выходному отверстию присоединяют тройник. Возможная проблема – несоответствие резьбы – решается её перенарезанием. К противоположным концам тройника присоединяются предохранительный клапан (его параметры подбираются с учётом потребностей) и второй тройник, также снабжённый манометром. Накопительная ёмкость подлежит обязательной покраске.

Завершается монтаж присоединением к выходному отверстию второго тройника фильтра–масловлагоотделителя. Этот тройник следует оборудовать ручным вентилем и манометром результирующего контроля. Присоединением к последнему выходного шланга процесс сборки будет завершён.

Остаётся только установить все собранные компоненты на раму. Лучше для этих целей использовать алюминиевые уголки или толстолистовую фанеру. Рекомендуется компрессор устанавливать сверху: так облегчается последующее применение агрегата. Во избежание лишнего шума и вибраций всё узлы должны быть жёстко закреплены на раме, за исключением самого компрессора: он должен допускать некоторые колебания. Для этого лучше не демонтировать оставшиеся на нём крепёжные детали, либо, при их отсутствии, предусмотреть монтаж компрессора на пружинных компенсаторах.

Регулировка и испытание

Главная проверка самодельного компрессора – определение возможности эффективного регулирования давления, которое создаётся в собранной системе. Проще всего это сделать при пробной покраске какой-либо поверхности. При этом последовательно производят следующее:

1. Выставляют реле на 4…5 ат.
2. Подключают компрессор к сети.
3. По манометру следят за стабильностью параметра. Если реле работоспособно, то при превышении давления оно отключит компрессор, в противном случае открывают вентиль сброса, и немедленно отключают агрегат.
4. Проверяют систему на отсутствие самопроизвольного стравливания энергоносителя, для чего можно использовать обычный мыльный раствор.
5. При снижении давления до уровня, ниже минимально допустимого, реле должно автоматически включить компрессор.
6. После окрашивания какой-либо поверхности необходимо проверить качество нанесения на неё краски – при внешнем осмотре не должны быть выявлены следы влаги, посторонние частицы и грязь. Если подобные дефекты всё же возникли, следует дополнительно проверить работу выходного фильтра – масловлагоотделителя.

Работа собранного своими руками агрегата будет длительной и надёжной, если периодически проводить ему регламентное обслуживание. Оно сводится к замене входных фильтров, периодической продувке всех воздухопроводов, а также заменой масла в компрессоре.

Воздушный компрессор, работающий от 220 В, в условиях дома или гаража необходим для различных целей: им легко подкачивать шины, делать ремонт, приводя в движение пневмоинструменты, сдувать пыль и стружку с обрабатываемых поверхностей, использовать в качестве краскопульта . В специализированных торговых точках представлен большой ассортимент пневмокомпрессоров, и такой агрегат стоит достаточно больших денег. Но при желании и наличии определенных навыков, компрессор возможно изготовить дома своими руками.

Любой компрессор, или своими руками, работает по простому принципу – мотор нагнетает воздух в емкость, где он находится под необходимым давлением , которое контролируется манометром. При падении давления до нижнего предела, двигатель начинает свою работу, и при достижении заданной величины – выключается. В зависимости от назначения, которое будет выполнять компрессор, можно изготовить как простейшее, так и полупрофессиональное устройство.

Агрегат монтируется на основании или раме, в качестве которых можно использовать любой подручный материал, к примеру лист ДСП или фанеры нужного размера, где все части размещаются таким образом, чтобы к ним был обеспечен удобный доступ на случай обслуживания, или при необходимости произвести ремонт. На роль ресивера отлично подойдут старые емкости тормозов КамАЗа, где уже присутствуют резьбы для штуцеров и клапан слива конденсата, или пустой баллон огнетушителя.

Иногда применяется несколько емкостей, и тогда в них ввариваются необходимые втулки и трубки, чтобы подсоединить остальную систему. В конструкции обязательно устанавливают влагоотделитель и воздушный фильтр, которые продаются в готовом виде. В качестве соединительных трубок применяют изготовленные из металла или кислородные шланги, применяющиеся для газосварки. Из автоматики отдельно приобретают пусковое и реле давления.

Что понадобится?

Основная часть изделия, изготовленного своими руками – это мотор-компрессор.

Его можно приобрести отдельно, но такие устройства не отличаются мощностью и надежностью, к тому же достаточно дорогие. Для этой цели подойдет , который лишен подобных недостатков, а ремонт такому агрегату при нормальной эксплуатации нужен крайне редко. Также понадобятся следующие материалы .



Ремонт автомобильного компрессора — ремонт компрессора своими руками

Возможен ли ремонт компрессора своими руками или в случае его поломки придется обязательно обращаться в сервисный центр. Довольно часто он сбоит или полностью выходит из строя именно в тот момент, когда в нем возникает необходимость и, если знать, как можно его отремонтировать, то можно избежать заминок в работе. Несмотря на кажущуюся сложность, принцип работы, а значит и конструкция данного устройства относительно проста.

Из чего состоит компрессор

Как все мы знаем, назначение компрессора – создавать под давлением воздушную струю, поддерживая ее равномерность и непрерывность. Выходящий поток может в дальнейшем быть перенаправлен в один из пневматических инструментов. Чаще всего в домашней подсобке или гараже встречаются аэрографы, устройства для накачки шин, пневмозубило, гайковерты и т. д.

В базовой комплектации компрессор поставляется со следующими составными элементами:
* Силовой блок (двигатель) нагнетающий воздух;
* Ресивер, предназначенный для хранения сжатого воздуха;
Наиболее ходовыми считаются устройства с электрическим двигателем поршневого типа. Во время работы, внутри него постоянно перемещается передаточный шток, трансформирующий колебательный момент в движение поршня с кольцами уплотнения. В блоке цилиндров находится система клапанов, которые во время одной фазы движения поршня пропускают воздух через патрубок входа, а во время другой фазы – отдают его через возвратный патрубок. Поток воздуха, переходя через ресивер, дополнительно уплотняется, также данная емкость превращает неравномерную струю из нагнетателя в сглаженный поток, который уже можно использовать в каком-нибудь пневмоинструменте.
В более продвинутых моделях конструкция дополняется оборудованием, изменяющим влажность воздушного потока и обеспечивающим автоматизацию всего процесса. С одной стороны расширенные возможности компрессора увеличивают область его применения, с другой стороны устранение неисправности в таком агрегате будет сопряжено с многими трудностями.

Распространенные поломки компрессора

Чтобы произвести ремонт компрессора, изучим список наиболее часто встречаемых неполадок, которые встречаются у установок поршневого типа.

Перестала запускаться компрессорная установка

В тех случаях, когда поломка обнаружилась в самом двигателе, он не стартует, не издает характерный для рабочего состояния звук, скорее всего проблема кроется в подачи питания. Необходимо проверить состояние соединения с розеткой, а также, с помощью тестера, убедится в наличии фазы и нуля. Если проблема в штепселе, можно произвести его замену или обеспечить более плотный контакт иным способом. В том случае, когда питание на установку подается нормально, проверяем сохранность предохранителей и заменяем их при надобности. Замена плавких предохранителей на вставки, предназначенные для работы с более высоким напряжением категорически не допустимы. Если после замены предохранителей они тут же выходят из строя, необходимо искать место на входе схемы, на котором происходит короткое замыкание.
Еще одна распространенная причина отказа компрессора – поломка контрольного реле ресивера или неправильные настройки измерения уровня давления. Чтобы проверить эту версию, достаточно выпустить газ из ресивера и запустить нагнетатель. Если компрессор начал работать, необходимо провести повторную настройку реле или заменить его на новое.
Двигатель компрессора может отказываться запускаться из-за автоматической защиты от превышенной нагрузки. Данный механизм срабатывает при перегреве системы поршней, которая может вызвать полную поломку двигателя. Предоставив компрессору 15-20 минут для остывания, совершить повторный запуск.

Пониженные обороты рабочего двигателя

Если напряжение в сети упадет ниже определенного уровня и компрессор не качает воздух, поскольку у привода не хватает мощности, чтобы прокрутить ось, хотя он все-таки будет работать. Уровень напряжения можно проверить обычным мультиметром, если оно ниже 220 В, значит наши подозрения подтвердились.
Однако при нормальных показателях напряжения причина неполадки стоит искать в ресивере. В нем слишком высокое давление и мотор не в силах протолкнуть в емкость дополнительную порцию воздуха. Чтобы устранить неполадку, устанавливаем тумблер «Auto-OFF» в выключенное положение на 10-15 секунд, переведя его затем положение «Auto». Если все осталось, как и прежде, придется проводить замену контрольного реле ресивера. Также рекомендует прочистить клапан пропускной клапан.

При запуске включается защитная автоматика или перегорают предохранители

Подобная неприятность может случиться в том случае, когда предохранители рассчитаны на более низкое напряжение или в электрической сети перегрузки. Необходимо убедиться в соответствии характеристик предохранителя рекомендуемым требованиям, если они совпадают – отключить от сети несколько приборов.
Подобные симптомы могут проявляться и при более серьезных неполадках, например, при нестабильной работе реле напряжения. Чтобы проверить его, необходимо последовательно пройтись по его контактам. Если реле исправно, значит проблема кроется в контроллере и вам не остается ничего другого как обратиться в сервисный центр, предоставляющий ремонт компрессоров по гарантии.

Падение давления внутри ресивера после отключения напряжения

Наличие утечки может стать причиной резкого снижения давления воздуха. В первую очередь места утечки следует искать в воздуховоде, клапане головки поршня и выпускном кране, установленном в ресивере. Обнаружить изъян можно с помощью мыльного раствора, а устранить – герметической лентой.
Утечки в районе выпускного крана образовываются, как правило, из-за того, что он плохо закрыт или в нем есть дефекты. Если при плотном закрытии крана, в растворе все еще остаются пузыри, необходимо менять данную деталь. При установке нового крана, герметизируем его резьбовое соединение при помощи специальной ленты.
Если утечки после тщательного осмотра так и не были обнаружены, значит причина неполадки в некорректной работе контрольного клапана. Перед тем как приступить к его починке, полностью выпускаем сжатый воздух из ресивера. Разобрав головку цилиндра, осматриваем ее на предмет загрязнений или повреждений клапана. Если обнаруженные дефекты устранить не удается, полностью меняем клапан.

Постоянное включение автоматической термозащиты

У данной неполадки может быть сразу несколько причин: напряжение сети ниже рекомендуемой нормы, плохой приток воздуха, слишком высокая температура в рабочем помещении. Проще всего выявляется пониженное напряжение тока – при помощи мультиметра.
Далее, чтобы произвести ремонт воздушного компрессора своими руками, проверяем входной фильтр, возможно, он загрязнен и мешает нормальному прохождению воздуха. Если фильтр можно очистить, например, промыв его под струей воды, делаем это, иначе обращаемся в сервисную службу для его замены.
Проблема высокой температуры в помещении возникает из-за плохой вентиляции. Иначе говоря, компрессор здесь не причем.

Высокая влажность выходящей струи

Подобное явление может появиться в следующих обстоятельствах:
* В ресивере скопилось много конденсата.
* В рабочем помещении слишком высокая влажность воздуха.
* Фильтр воздухозаборника загрязнен.
Методы борьбы с влагой в исходящей струе:
* Ресивер периодически осматривается, скопившаяся вода сливается.
* Если переместить компрессор в помещение с более сухим воздухом невозможно, покупают дополнительный фильтр с влагоотделительной функцией.
* Загрязненный фильтр очищают либо заменяют.

Наблюдаются перебои в работе силового агрегата

Мотор может функционировать с заметными перебоями из-за вышедшего из строя контрольного реле, измеряющего давление.
Также неполадка наблюдается в случае слишком интенсивного отбора сжатого газа, который возникает по причине несоответствия потребляемой мощности и производительности устройства. Приобретая пневматический инструмент, ознакомьтесь с его техническими характеристиками, в особенности объем расходуемого воздуха. Совокупное потребление воздуха пневматических устройств не должно превышать 70% производительности компрессора.

Профилактическое обслуживание компрессора

Чтобы ремонт автомобильного компрессора для подкачки шин не был вашей постоянной головной болью, лучше потратить немного времени на его обслуживание, включающее следующие действия:
1. Сразу после покупки убедитесь в наличии всех необходимых документов: паспорта установки, инструкции по эксплуатации. Сравните комплект поставки с заводской описью деталей.
2. Прежде чем впервые запустить агрегат, померяйте уровень масла при помощи щупа, добавив его в случае необходимости. Используйте только рекомендованное изготовителем масло. Во время пробного запуска, оставьте компрессор на несколько минут в режиме холостого хода.
3. Соединив установку с ресивером, можно приниматься за работу. Если в ресивере слишком высокое давление, включать компрессор не рекомендуется.
4. Полезным будет отмерять часы, отработанные компрессором. Каждые 500 часов заменяйте масло в агрегате.
5. Очистка входного фильтра осуществляется каждую неделю при активном использовании устройства.

6. Слив накопившейся в ресивере влаги проводится каждые 16 часов. Один раз в 6 месяцев рекомендуется проводить тщательную очистку внутренних стенок ресивера при помощи специальных средств.
7. После завершения рабочего дня, нагнетатель отсоединяется от электрической сети, с системы стравливается сжатый воздух.
8. Если компрессор в течении долгого времени не использовался, необходимо зачистить и смазать воздушный клапан в области его контактных площадок.
9. Металлические детали, не задействованные в электропроводной системе агрегата необходимо заземлить. Если заземляющий провод выведен в евровилку устройства, необходимо подвести соответствующий контакт розетки.
Приведенный список требований нельзя назвать обременительным или сложным, однако, благодаря им, вы с высокой долей вероятности сможете пользоваться компрессором на протяжении долгих лет. Особенное внимание уделите своевременной замене масла и очистке фильтров, чтобы устройство не исчерпало рабочий ресурс преждевременно.

Компрессор своими руками для покраски автомобиля

Для относительно качественной покраски автомобиля не обойтись без краскопульта, качественных покрасочных материалов, и компрессора, без которого краскопульт бесполезен, а краски – это просто тяжелые металлические баночки, а не красивое ЛКП – лакокрасочное покрытие автомобиля.

И если краскопульт, это относительно недорогое, и в тоже время, обязательное приобретение, то компрессор – достаточно дорогостоящее изделие, покупать которое, без постоянной его загрузки, возможно и нецелесообразно.

Но задачу подать сжатый воздух в краскопульт никто ведь не отменял, поэтому, начинаем думать и оглядывать окрестности в поисках чего-то во что можно «засунуть» воздуха побольше, желательно хотя бы несколько условных объемов сосуда (в просторечии будем именно так понимать те самые атмосферы в компрессорах). И ищем мы то, что называется величественным словом ресивер – емкость для сжатого воздуха.

Первое, что нам попадается на глаза – это огнетушитель. Правильно, именно из него толковая и технически подкованная детвора, делает довольно мощные пневматические ружья. Но одно дело «пукать» изредка, и тогда на десяток-другой выстрелов сжатого воздуха нам точно хватит, и совсем другое – подавать ровный и длительный по времени поток сжатого воздуха. С сожалением, оставляем огнетушитель в покое.

Далее нам попадается автомобильная камера из модных ныне снеговых ватрушек, а лучше от грузовика, (но если ваш хоздвор богат камерами от большегрузов, то вам точно не нужен компрессор, он у вас наверняка где-то есть). Это уже гораздо веселее – и объём побольше, и шланг подходящий на хомутах можно на ниппеле закрепить — лучше, если он (ниппель) будет в виде латунной трубки, и фурнитуру переходную можно смело в хозмаге купить или набрать в выдвижном ящике верстака. Да и просто попрыгать на нем детям будет довольно весело, а уж если папа в этот момент будет красить, и не видеть, что там сзади, ему будет очень приятно увидеть, как изменится «факел распыла» у краскопульта, редуктора-то в системе пока нет.

Следующим нам попадает на глаза пустой баллон из под сжиженного газа – в принципе, уже гораздо веселее – на производстве их опрессовывают при давлении в 10 атмосфер, имеющийся у нас 12 вольтовый автомобильный компрессор, такой цифры при всем желании не достигнет, компрессор проезжающего мимо грузовика – тоже выдаст примерно эти же величины. И если мы решили остановится на 50 литровом баллоне для пропана, нам очень желательно будет слить остатки неизрасходованного бутана – перевернув баллон кверх ногами, и открыв вентиль. Ну, и морально быть готовым к запаху газа, примешивающемуся к запаху краски. В остальном, мы имеем практически готовый ресивер.

Вершиной самодеятельного «ресиверостроения» может стать стандартный баллон для сжатых технических газов, давление при их проверке в промышленных условиях может достигать 200 атмосфер. (Это отнюдь не означает, что мы сможем в домашних условиях без специальных винтовых компрессоров закачать туда 16 тысяч литров воздуха, по целому ряду технических причин, даже углекислоты там примерно 50 атмосфер из–за особенностей физики газов), но закачать туда 8-10 атмосфер – вполне возможно обычным автомобильным компрессором. Для справки – это большой, длинный, тонкий и очень тяжелый баллон. Вес порядка 80 кг.

Таким образом, мы пришли к пониманию, что сжатый воздух нужно сначала накачать чем-то (эту задачу пока подвешиваем «в уме») в ресивер, потом подать на краскопульт.

Для организации подачи воздуха при закачке в ресивер, и далее из него потребителю , нашему краскопульту, вполне можно спаять из полипропиленовых труб тройник с запорными кранами (вспомним, что и водопроводные давления, при которых могут использоваться пластиковые трубы) примерно таких же величин – до 8-10 атмосфер и ввинтить штуцеры на резиновые шланги внутренним диаметром 9 мм. Шланги на штуцерах, разумеется, придется фиксировать винтовыми хомутами, и очень желательно, чтобы штуцера имели так называемый ершик или углубления для утапливания хомутов.

Ну и приходим к главному, как закачать в наш ресивер сжатый воздух.

И тут наступает главное разочарование самодельщиков – компрессор, позволяющий создавать давление порядка 10 атмосфер (с необходимой производительностью) это практически невозможная для повторения в домашних условиях штука.

Ручные и ножные автомобильные насосы максимум 3 атмосферы, и усилие для накачки в любой тип ресивера такого давления будут нешуточными, и вполне заменят платный поход в фитнесс-клуб.

Автомобильный компрессор от прикуривателя – вот наиболее подходящий наш выбор, но в этом случае, нужно быть очень аккуратным при накачке автомобильных камер без покрышек, не более двух атмосфер. Накачивая с помощью автомобильного компрессора баллоны из под сжиженного или сжатого газа, автомобильных компрессором, можно не стесняться, и качать, пока встроенный манометр автомобильного компрессора не покажет максимально возможное значение.

А вот если Вам нужно покрасить не очень много, а лишь какие-то детали и иногда, Вы смело можете закачать свой переносной ресивер в виде баллона и оснастки для его заполнения, на ближайшей сетевой заправке, там почти всегда летом есть шланг с бесплатным сжатым воздухом.

Зарядка автомобильного кондиционера — Сделал сам

========= AdSense с несколькими авторами ========= Пропущено, так как [стандартное рекламное место 1] пусто для [ID пользователя 4]. ========================================

Когда я впервые получил свою машину, я знал, что кондиционер не работает. Механик попытался эвакуировать и снова заполнить систему и обнаружил, что давление с обеих сторон было одинаковым. Это означало, что либо расширительный клапан, либо компрессор не работали, и ремонт обеих частей обходился ему довольно дорого.Вместо того, чтобы потратить на него примерно тысячу или две доллара, я в конечном итоге заменил расширительный клапан (около 20 долларов), купил подержанный заведомо исправный компрессор (100 долларов) и сам перезарядил систему. Я сэкономил значительную сумму денег, и теперь у меня есть инструменты, чтобы исправить это в будущем.

Как работает кондиционер

Источник схемы переменного тока: http://lvvtrimandtechnical.com/wp-content/uploads/2013/03/aircon1.jpg

Прежде чем приступить к подзарядке автомобильного кондиционера, важно понять, как он работает.Ваш автомобильный кондиционер — это закрытая система, что означает, что ее никогда не нужно «доливать» или «заряжать», если она работает должным образом. Не расходует хладагент. Если вы обнаружите, что он низкий, у вас есть утечка, которую вы должны в конечном итоге устранить.

Герметичная система состоит из нескольких основных компонентов: компрессора, конденсатора, ресивера / осушителя, расширительного клапана и сердечника испарителя. Во всей системе находится хладагент под высоким давлением, около 40 фунтов на квадратный дюйм или около того в состоянии покоя. У системы переменного тока есть две «стороны»: высокая и низкая.Компрессор забирает хладагент со стороны низкого давления и сжимает его, проталкивая его со стороны высокого давления, что также вызывает его нагрев.

Более теплый хладагент под высоким давлением затем проходит через конденсатор, который по сути является радиатором. Конденсатор максимально охладит более теплый хладагент, прежде чем он потечет в осушитель. Осушитель отфильтровывает влагу и влагу из линии.

Затем хладагент попадает в расширительный клапан. Расширительный клапан — это односторонний клапан, который позволяет хладагенту под высоким давлением расширяться и становиться более низким.Это изменение объема, если вы помните из физики, приведет к тому, что хладагент станет очень холодным. Холодный хладагент низкого давления проходит через сердцевину испарителя, которая также является радиатором. Вентилятор обдувает сердечник испарителя и, надеюсь, охлаждает вашу машину. Затем он возвращается в компрессор, где снова сжимается.

Как видите, нет необходимости когда-либо доливать хладагент в правильно закрытой системе. Если у вас есть утечка, вы можете найти ее, добавив УФ-краситель и используя черный свет, чтобы найти источник.

Необходимое оборудование

Короткий список:

Расширенное объяснение:

Манометры коллектора переменного тока

Для зарядки автомобильного кондиционера требуется несколько специализированных инструментов. Самое главное — это настоящий набор манометров, изображенных выше. У меня есть набор датчиков Mastercool, который я купил на Amazon примерно за 70 долларов, и они отлично работают. Манометры позволяют видеть, какое давление находится на высокой и низкой сторонах системы, а также безопасно добавлять охлаждающую жидкость.В магазине запчастей будут продаваться канистры с хладагентом с указателем холодной стороны, но это не дает точного представления о том, действительно ли работает система.

Вакуумный насос

Вам также понадобится вакуумный насос. Я купил ту, которая изображена на картинке, которая является автономным устройством, с которым я добился большого успеха, и стоила около ста долларов. Они также продают более дешевые устройства, которые работают с воздушным компрессором, так что это может быть вариантом, если у вас уже есть большой воздушный компрессор в вашем магазине.Вакуумный насос имеет решающее значение, если вы заполняете полностью откачанную систему. Это позволяет полностью удалить воздух из ваших линий. Воздействие вакуума также устраняет влагу в линиях. Если этот шаг не выполнить, кондиционер не будет работать должным образом, и в конечном итоге линии могут быть повреждены изнутри из-за влаги.

r134a бутылок

Может метчик

Вам также, конечно же, понадобится хладагент и канистра. Требуемый хладагент зависит от автомобиля — заводской кондиционер до 1994 года использовал фреон.Если ваша машина такая старая и не была переоборудована, ее должен заправлять лицензированный профессионал — никому больше не разрешается иметь фреон. Тем не менее, вы можете преобразовать фреоновые системы на новый, более экологически чистый хладагент, r134a. Это требует замены нескольких ключевых компонентов в системе и выходит за рамки данной статьи.

Когда вы покупаете R134a, убедитесь, что вы покупаете банку, который не имеет какой-либо утечки стоп! Остановка утечки отлично подходит для разрушения ваших дорогих деталей переменного тока и испорченного ремонта.Просто сказать нет. Вышеупомянутая упаковка банок была от Walmart, но во всех магазинах запчастей есть чистый чистый r134a. Кроме того, если вы устанавливаете новый компрессор или заменяете другие компоненты, вам может потребоваться больше масла PAG. AC требует небольшого количества масла в системе. Вы можете погуглить, сколько масла нужно добавить в машину, в зависимости от того, какие детали вы заменяете. Если вы делаете простую заправку, дополнительное масло не требуется.

Кран для банки позволяет подсоединять банку к манометрам на коллекторе.

Весы с показаниями в унциях

Это необязательно, но очень полезно. Если вы заполняете пустую систему, в ваш автомобиль нужно будет залить определенное количество хладагента в унциях. Miata, над которой я работаю, дублирует 21. Я обнаружил, что простые кухонные весы, подобные этим, позволяют мне обнулить весы с банкой перед наполнением, а затем убедиться, что я кладу нужное количество. Вы также можете заполнить до заданного давления (например, этого), в зависимости от температуры окружающей среды, но правильное количество хладагента — правильный способ сделать это.

Наконец, вам может понадобиться сумка с уплотнительными кольцами для вашей машины. Каждое соединение в системе переменного тока имеет уплотнительное кольцо. Если вы знаете, что ваши, вероятно, все оригинальные, неплохо было бы получить смешанный набор замен. Вы можете исправить небольшие утечки, о которых не подозреваете, и это поможет вам не повторить эту процедуру.

Подключение манометров

Датчики вблизи

Первое, что нужно сделать, это подключить манометры коллектора. Как показано на рисунке, имеется три шланга, два манометра и два клапана.Левый манометр, левый клапан и синий шланг подсоединяются к стороне низкого давления. Правый манометр, правый клапан и красный шланг подсоединяются к стороне высокого давления. Желтый шланг подсоединяется к обеим сторонам через клапаны. Для начала убедитесь, что оба клапана полностью повернуты вправо / закрыты.

Подключение стороны низкого давления

Синяя линия на

Там будут две синие пластмассовые заглушки на двух разных линиях, идущих в брандмауэр где-то в моторном отсеке, обычно со стороны пассажира.Более тонкая линия будет стороной низкого давления. Вы можете снять пластиковый пылезащитный колпачок и прикрепить синюю линию к клапану Шредера внизу.

Сторона высокого давления

Красный шланг на

Затем проделайте то же самое на стороне высокого давления. В системе r134a клапаны имеют разные размеры, поэтому их нельзя случайно перепутать. Это может быть не так с другими типами хладагента.

Убедитесь, что система пуста

Манометры при 0 фунтов на кв. Дюйм

Предположительно, вы разряжали систему кондиционирования для ремонта и уже знаете, что в ней нет хладагента.Прежде чем продолжить, все же стоит проверить это. В этот момент оба датчика должны показывать 0psi. Учтите, что вам не нужно и не следует открывать клапаны. Не открывайте клапаны.

Манометры покажут давление, если оно есть в силу подключения. Если давление выше 0 с обеих сторон, у вас есть хладагент в системе, и вам необходимо, чтобы его извлек профессионал. Механик должен иметь возможность восстановить для вас r134a относительно недорого, поскольку он может оставить хладагент для повторного использования другим клиентам.

Замена приемника / осушителя

Расположение ресивера / осушителя в miata

Каждый раз, когда вы открываете систему кондиционирования, вы должны заменить ресивер / осушитель. Он чувствителен к влаге, и замена его на свежий обеспечит правильную работу вашей системы кондиционирования. Он всегда будет располагаться рядом с конденсатором. В миате он находится через это отверстие под пластиком перед радиатором.

Получение ключей на ресивере / сушилке

Ресивер / осушитель почти закончился

Добраться до него может быть немного больно.Сбоку от него есть два монтажных отверстия в дополнение к двум соединительным линиям. Вы должны использовать два гаечных ключа, чтобы открутить соединяющиеся с ним линии — вы можете надавливать в противоположных направлениях, чтобы не повредить линии. Два крепежных болта нужно дотянуться до бампера. Небольшие руки в кредит и удлинители розеток различной длины очень помогают.

Свободные линии после удаления осушителя

После того, как вы открутите все 4 болта / гайки, вы можете вытащить их.Замена производится в порядке, обратном снятию. В моем случае это второй раз, когда я открывал систему, поэтому я знал, что эти зеленые уплотнительные кольца были довольно новыми. Однако, когда я впервые это сделал, я заменил оригиналы на эти. Если у вас есть сумка с уплотнительными кольцами, вы можете надеть новые здесь. При этом добавление небольшого количества масла к уплотнительным кольцам помогает им герметизировать и предохраняет их от разрывов, когда вы затягиваете гайки, соединяющие трубопроводы с осушителем.

Пропылесосить систему

Вакуумное подключение

Теперь, когда вы знаете, что в системе нет хладагента, вы можете создать вакуум для его заполнения.Очистка линий вакуумированием гарантирует отсутствие влажного воздуха в системе. Для этого подключите желтую среднюю линию к вакуумному насосу. Подключите насос и запустите его, затем полностью откройте оба клапана манометров.

Вакуумный тянущий

Вы должны увидеть, как быстро падает давление на стороне низкого давления. Манометр высокого давления, скорее всего, не может показывать ниже нуля, но на стороне низкого давления должно опуститься до -28 или -30 дюймов ртутного столба (дюймов рт. Ст.). Если этого не происходит, значит, у вас где-то большая утечка.Вы также должны убедиться, что шланги полностью сидят на клапанах Шредера.

Дайте насосу поработать не менее 30 минут. Постоянное создание вакуума в линиях в течение приличного периода времени приведет к кипению влаги в линиях и их максимально возможной сушке. Как только вы это сделаете, закройте клапаны на манометре коллектора и выключите насос. На этом этапе вы ждете 30 минут или час, чтобы увидеть, держится ли вакуум.

Холодная сторона через 60 минут

30 минут спустя вы хотите, чтобы ваша холодная сторона все еще была такой же низкой, как когда вы впервые вытащили пылесос.Если вы видите, что давление резко повысилось, у вас меньшая утечка. Если возможно, было бы хорошо, если бы вы смогли найти его перед перезарядкой системы, чтобы вам не пришлось снова откачивать хладагент. В противном случае вы всегда можете зарядить его и использовать ультрафиолетовый свет для поиска утечек.

Если ваша система удерживает вакуум должным образом, значит, вы прошли вакуумный тест. Ваша система вакуумирована и готова к подзарядке.

Зарядка переменного тока

кран закрыт

Может открываться / готово к первоначальной установке

Кран для банки необходимо подсоединить к баллону с хладагентом.Для этого сначала убедитесь, что клапан на кране банки полностью повернут на влево на , как в полностью откручен на . Это удерживает шип подальше от банки для запуска. Первое изображение слева показывает, что кран полностью затянут, а это НЕ то, что вам изначально нужно. На втором рисунке справа показан шип втянут с полностью ослабленным клапаном. Настройте его таким образом изначально. Убедившись, что шип полностью втянут, навинтите кран на банку.

Подсоединенный кран

Привинтив метчик к банке, вы можете полностью повернуть клапан вправо (затянуть).Это заставит шип в банке и проткнет ее, но если вы будете держать ее полностью затянутой, она будет оставаться запечатанной. На этом этапе не откручивайте клапан , иначе хладагент будет извергаться повсюду. Вместо этого отсоедините желтый шланг от вакуумного насоса и зацепите его за кран банки, как показано на рисунке. Вы почти готовы к работе.

Обнуление хладагента

Хладагент выходит из баллона на шкале

Следующим шагом является настройка весов для учета веса банки и метчика.Как я уже говорил, для этой цели я использую простые кухонные весы. Банка поднимается на весы и обнуляется.

Компрессор выключен — показания манометров примерно такие же

Компрессор сработал — высокий манометр поднимается, а низкий манометр падает

На этом этапе вы можете открыть только сторону низкого давления , а затем открыть кран крана. Это вызовет внезапный скачок давления на стороне низкого давления, поскольку хладагент устремится из баллона под давлением в систему. Стоит повторить, что охлаждающую жидкость вводите ТОЛЬКО с холодной стороны.Если вы попытаетесь открыть сторону высокого давления, баллон может взорваться. Не открывайте клапан на стороне высокого давления.

Как только это уляжется, заводите автомобиль, включив кондиционер и вентилятор на полную мощность, полностью холодный и настроив на рециркуляцию. (Режим максимального переменного тока, в основном.) На этом этапе вы можете следить за своими датчиками. В конечном итоге компрессор включится. Когда это произойдет, вы увидите падение на стороне низкого давления и подъем на стороне высокого давления. Это действие приведет к втягиванию большего количества хладагента из баллона.Вы увидите колебания обеих сторон, при этом давление на обеих сторонах будет примерно одинаковым, когда компрессор выключится, а затем сторона высокого давления поднимается вверх, а холодная сторона падает, когда он включается.

Периодически банку можно ставить на весы. Будет очень холодно, так что не оставляйте его там. В моем случае я знал, что добавляю полторы банки, поэтому я не беспокоился об этом, пока не попробовал вторую банку. Показание, хотя и отрицательное, скажет вам, сколько хладагента вы уже залили в систему, более или менее.

Следуйте инструкциям на банке, пока она стекает. Большинство банок советуют вам периодически трястись / встряхивать их между 1 и 3 часами (например, не сходи с ума!), Чтобы помочь хладагенту выйти. Как только вы закончите, просто закройте кран банки и манометры и отсоедините все. У тебя есть кондиционер.

Если ваш кондиционер не дует, вы можете использовать датчики для поиска неисправностей. Это выходит за рамки данной статьи.

Связанные

Компрессор кондиционера DIY | PriusChat

Обновление:

Спасибо за ответ exstudent.При ремонте пользовался вашими рекомендациями.

В итоге я купил утилизированную / переработанную деталь у поставщика в Кентукки на общую сумму около 82 долларов, включая доставку. Другие мои поставки включали 2 банки фреона (5 долларов каждая), осушитель ресивера переменного тока (15 долларов США) и банку универсального гибридного компрессорного масла примерно за 33-40 долларов, включая доставку от продвинутых автозапчастей. Я попытался найти nd-11, но мне было трудно найти его на веб-сайте запчастей Toyota, и я, честно говоря, не хотел, чтобы меня возили к дилеру… плюс эта штука была дешевле.

Я купил подписку в Toyota TIS на 2 дня за 15 долларов. Я в основном использовал ножницы в окнах и вырезал несколько частей ремонта и делал картинки из инструкций. После этого я загрузил эти файлы онлайн в бесплатный PDF-конвертер, чтобы он стал для меня одним удобным PDF-файлом.

Итак, в инструкции говорится, что нужно удалить все покрытия / доски пола. На самом деле вам не нужно делать это, чтобы завершить ремонт, а снимать мою казалось болью.Я снял пару болтов и просто нажал.

Сейчас в моей системе НЕТ настоящего фреона, поэтому я не рекомендую никому снимать компрессор без надлежащего вакуумирования системы кондиционирования. Система находится под давлением, и когда вы снимаете сливной шланг, он поднимает давление, которое, как я полагаю, может содержать фреон, если ваша система не была откачана.

Вытащить компрессор отсюда было довольно просто: пара болтов и соединители шлангов — и все готово.В моем новом компрессоре не было масла. К сожалению, я не смог адекватно измерить количество масла в моем старом компрессоре, поэтому мне пришлось немного угадывать, заливая в него новое масло. В руководстве говорится: «Объем масла внутри нового электрического инверторного компрессора 100 +15 куб. См (3,52 + 0,53 жидких унций)) (Оставшееся количество масла в снятом компрессорном узле с двигателем (с мотор-компрессорным узлом)) = (Количество масла в снятом перед установкой) .Я думаю, это означает всего 4 унции, 0.53 для меньшей части компрессора и 3,52 для большей части.

Я добавил в свой компрессор примерно 2 унции. Изначально казалось, что из него почти ничего не слили, и я немного обеспокоен тем, что, возможно, я не вложил достаточно. Есть ли способ точно сказать, достаточно ли в нем масла или нет? Просто для усмешки я записал свой компрессор на максимальную мощность переменного тока и максимальную мощность нагнетателя.

Edit: Вот ссылка на звук компрессора кондиционера

Итак, для подзарядки моей системы я использовал чистый 134a и инструмент для подзарядки, который я купил некоторое время назад в Autozone и собирался взять выпечку.Это не лучший способ сделать это, и я добавил в машину только 12 унций фреона, несмотря на то, что емкость была около 16. Я не хотел, чтобы открытая банка фреона была прикреплена к моему инструменту в течение неизвестно сколько времени. (так как мы приближаемся к зиме в моей местности).

В любом случае мой кондиционер работает, так что это хорошо. Я приложил файлы, необходимые для снятия, установки компрессора и заправки хладагента на случай, если они кому-нибудь понадобятся.

Еще раз спасибо сообществу, и, надеюсь, я смогу выяснить, есть ли у меня нужное количество масла в системе.

Следует ли мне самому пытаться заменить компрессор кондиционера? — Техническое обслуживание / ремонт

Есть сайт под названием All Data DIY. www.alldatadiy.com

По сути, это гигантское онлайн-руководство по ремонту. Годовой доступ для одной машины стоит 25 долларов, но в нем содержится вся информация о вашей машине и о каждой машине. AllData произведет замену сцепления.

Если вы действительно ищете самый простой и дешевый вариант, я бы посоветовал вам сходить в магазин автозапчастей и купить банку ремня Prestone за два доллара.Я бы никогда не рекомендовал это как какое-либо решение проблемы, но если после наложения повязки на ремень звук пропадает, возможно, вам вообще не нужно заменять сцепление. Мне кажется странным, что ваш механик «затягивал» ремни. Многие современные автомобили используют пружинные автоматические натяжители ремня.

Если он по-прежнему пищит и визжит, попробуйте выключить кондиционер. Визг продолжается при выключенном кондиционере? Если это так, то вы можете увернуться от пули и вам не придется заменять муфту компрессора.

Если визг не исчезнет, ​​отнесите автомобиль в сервисный центр A / C и попросите их проверить давление в системе A / C. Чрезмерно высокое давление на стороне высокого давления может вызвать скрип ремня из-за дополнительного огромного усилия, которое ремень должен приложить к шкиву, чтобы преодолеть дополнительное давление. В этом случае вы снова избежите необходимости замены муфты компрессора. А вместо этого у вас может просто быть засоренный конденсатор, плохой вентилятор или система, в которой слишком много хладагента.Или это может закончиться чем-то более серьезным, например, ограничением в системе, для устранения которого требуется сброс и промывка.

Итак, прежде чем приступить к замене сцепления, что на самом деле проще, чем замена всего компрессора, пройдите эти довольно простые и безболезненные тесты, чтобы убедиться, что вы не тратите свое время и деньги на исправление, которое вам не подходит.

И помните, даже если ни один из этих тестов не отвлечет вас от муфты компрессора, проблема может заключаться в другом шкиве или компоненте, или кронштейне, или даже в плохом натяжителе ремня.Я рекомендую заменять ремень СНАЧАЛА (так как он относительно недорогой), независимо от того, сколько ему лет.

-Матт

Полное руководство по стоимости замены компрессора переменного тока

Проблемы с блоком переменного тока могут быть одним из наиболее дорогостоящих ремонтов, которые вам необходимо будет сделать для вашего автомобиля, в зависимости от того, в чем именно заключается проблема. Одна из наиболее распространенных проблем связана с компрессором кондиционера, который работает в основе кондиционера и имеет несколько движущихся частей, которые могут выйти из строя.К счастью, ремонт компрессора кондиционера обходится дешевле, чем ремонт или замена этих отдельных деталей , поэтому в большинстве гаражей просто установят новый агрегат, а не попытаются выполнить сложный ремонт.

Стоимость компрессора кондиционера может составлять от 195 до 736 долларов за саму деталь , в то время как стоимость на запчасти и работу может составлять от 376 до 986 ​​долларов . Это будет зависеть от модели автомобиля и объема работ, связанных с ремонтом, при этом некоторые узлы заменить значительно сложнее, чем другие.

Сравнение затрат на замену компрессора кондиционера

Стоимость замены компрессора переменного тока будет зависеть от модели автомобиля, который вы водите, места его ремонта и того, какие детали вам требуются. Существуют существенные различия в зависимости от того, в какой гараж вы пойдете, и если вы выберете запасные части. В отличие от некоторых компонентов, использование компрессора кондиционера стороннего производителя не должно вызывать проблем с функциональностью вашего кондиционера.

Ваш механик

Работа	Гарантия	Цена
Детали и ремонт	12 месяцев	9015 9023 9024 9022 9022		Work	Гарантия	Цена
Детали и ремонт	12 месяцев	$ 435 — $ 1216

Work 9022 9022 9022 9022 9022

9022 Цена Комплектующие и ремонт 24 месяца $ 341 — $ 2126

Pep Boys

9 0224 376 долл. США — 1687

9022 9022 902

Детали

6 месяцев

Walmart

Работа

Гарантия

Цена

9024 9022 Amazon Работа Гарантия Цена Запчасти Limited 184–520 долларов Компрессор воздуха? Система кондиционирования воздуха состоит из нескольких компонентов, таких как конденсатор, испаритель и компрессор. Компрессор кондиционера — одна из самых важных частей системы, работающая как насос, которая забирает хладагент, сжимает его и передает в испаритель. Сам компрессор содержит несколько движущихся частей, и эти части могут часто выходить из строя и вызывать остановку компрессора . Если эти части разойтись, они могут разлететься, в результате чего мусор разлетится по всей системе кондиционирования воздуха. При замене компрессора кондиционера большинство гаражей постараются заменить ресивер-осушитель и дроссельную трубку, так как существует риск скопления мусора в этих местах. Муфта, подшипник и электрический разъем необходимы для правильной работы компрессора кондиционера. Приводной ремень приводит в действие сцепление, которое включает компрессор при включении кондиционера в автомобиле. Если один из этих компонентов выходит из строя, рекомендуется заменить полный компрессор. Часто это наиболее практичный и экономичный подход. Другая распространенная неисправность компрессора кондиционера — это прокладки, которые могут выйти из строя.Если из компрессора начинает течь масло переменного тока или хладагент, это может повлиять на уплотнения, и в этот момент необходимо будет заменить полный компрессор, поскольку эти уплотнения не могут быть заменены. Преимущества ремонта компрессора кондиционера Полнофункциональная система кондиционирования воздуха может быть чем угодно, от приятной роскоши до абсолютной необходимости, в зависимости от климата, в котором вы живете. Если раньше вам приходилось открывать окна и бороться с ветром и шумом, то теперь более 80% новых автомобилей оснащены кондиционерами. Стоимость замены компрессора кондиционера минимальна по сравнению с количеством комфорта и утешения, которое может обеспечить приятная прохлада в жаркий летний день. Позволяет поддерживать в автомобиле комфортную температуру даже в самом жарком климате. Большинство людей с детьми знают, что есть немного вещей, таких как горячая машина, чтобы вызвать ссору между братьями и сестрами, поэтому прохладный воздух часто может означать прохладу! На практическом уровне работающий кондиционер может держать лобовое стекло и другие окна чистыми и свободными от тумана.Это может значительно улучшить обзор, особенно если у вас в машине полно людей, которые запотевают окнами. Наконец, наличие окон в автомобиле может влиять на аэродинамику автомобиля. Поднятые окна обеспечивают оптимальный уровень шума, сокращая расход топлива и сводя шум к минимуму. Когда следует заменять компрессор переменного тока? Существуют различные общие признаки неисправности компрессора кондиционера. Первый и наиболее очевидный признак — это то, что сам кондиционер не работает должным образом, и из вентиляционных отверстий выходит очень мало или совсем нет холодного воздуха. Ваш местный гараж должен быть в состоянии диагностировать неисправность за вас и определить, какой компонент вызывает проблему. Иногда вы обнаружите, что вентиляционные отверстия выдувают горячий воздух, но не охлаждают — опять же, это может быть проблема с компрессором, поэтому проверьте его. Еще одним частым признаком является щелкающий звук, исходящий от двигателя.Если кондиционер не используется регулярно, уплотнения и компоненты могут высохнуть из-за недостаточной смазки. Это может привести к громкому щелчку, когда блок пытается работать. , что может привести к плохим результатам работы блока переменного тока. Если вы заметили какие-либо необычные звуки, исходящие из вашего двигателя, обязательно проверьте его . Что делается при замене компрессора переменного тока? Когда вы отвозите свой автомобиль в гараж с подозрением на неисправность компрессора кондиционера, механик выполнит несколько диагностических тестов. Они проверят общее давление в системе переменного тока, прежде чем проверять питание и заземление на самом компрессоре. Если они обнаруживают, что компрессор неисправен, первым делом необходимо удалить весь хладагент из системы. Затем они снимут компрессор, диафрагму, осушитель ресивера и расширитель, чтобы весь мусор и посторонние материалы были удалены из системы. Затем будет установлен новый компрессор вместе с новой диафрагмой и при необходимости осушителем. После этого из системы переменного тока будет произведена откачка и перезарядка перед проверкой возможных утечек в системе. Если установка прошла успешно, они проверит полную работоспособность системы, чтобы убедиться, что полная функциональность была восстановлена. Как сэкономить деньги на ремонте компрессора переменного тока Как и в большинстве случаев ремонта автомобилей, вы обычно можете сэкономить деньги, заказывая запчасти через Интернет и выполняя ремонт самостоятельно. Интернет-магазины запчастей, такие как NAPA, Walmart и Amazon, означают, что потребители имеют доступ к автомобильным компонентам гораздо легче, чем когда-либо прежде, поэтому, если вы проведете исследование и почувствуете себя комфортно, работая руками, вы сможете решить множество распространенных проблем. Если вы диагностировали неисправность как проблему с компрессором кондиционера, удалить блок довольно просто (см. Видео ниже). Основной проблемой для механика-любителя является удаление хладагента — немногие люди имеют доступ к машине, которая выполняет эту задачу. Если вы полны решимости выполнить эту работу самостоятельно, найдите механика, готового слить за вас хладагент, а затем закончите работу самостоятельно. Другой способ — просто поискать лучшую цену за работу.Вы можете сравнить приблизительные затраты на запчасти и рабочую силу в Интернете, и вы можете получить несколько предложений, просто позвонив в местные гаражи для оценки. Несмотря на то, что это выгодно по низкой цене, обязательно выбирайте кого-то, кому вы доверяете или у кого хорошая репутация. Пример стоимости ремонта компрессора кондиционера Мы составили список общих затрат на запчасти и рабочую силу для некоторых из самых популярных моделей автомобилей в стране. Хотя фактическая стоимость будет варьироваться от места к месту, они должны дать вам приблизительное представление о том, сколько вы можете рассчитывать заплатить за замену компрессора кондиционера. Модель Labor Детали Итого Ford F-Series долл. США Chevrolet Silverado $ 126 — $ 161 $ 499 — $ 715 $ 625 — $ 876 Ford Focus $ 213 — 271 $ 309 $ — 448 $ $ 523 — $ 719 9022 9022 9022 9022 Toyota $ 706 — $ 2199 $ 919 — $ 2470 $ Toyota Corolla $ 173 — $ 221 $ 579 — $ 2465 $ 752 — $ 2686 — $ 15822 9022 858 долларов США Honda CR-V 205 долларов США — 261 долларов США 512 долларов США — 587 долларов США долларов США 717 долларов США — 848 долларов США Hond Civic $ 291 — $ 372 $ 571 — $ 658 $ 862 — $ 1030 Honda Accord $ 165 — 211 $ $ 577 — $ 775 F223 — $ 986 195 — 339 долларов 376 — 570 долларов Как заменить автомобильный компрессор кондиционера Необходимо заменить компрессор кондиционера в вашем автомобиле? Мы команда ASE сертифицированные механики, которые создали это руководство, чтобы вы могли сэкономить деньги и получить удовлетворение от выполнения работы самостоятельно или увидеть, за что вы платите, когда забираю машину в ремонт.Давайте прямо сейчас! Что идет не так? Ответственный за прием отработанного (низкого давления) хладагента r134a и при сжатии его в газ под высоким давлением эти устройства подвержены выходу из строя, что обычно происходит одним из двух способов. Либо они могут протечь хладагент из корпус или переднее уплотнение или они будут иметь механический сбой и будут издавать дребезжащий звук при переключении или просто запереть. В любом случае компрессор необходимо заменить. Начало работы Хотя эта работа может показаться пугающей для некоторых, она не так уж и плоха, если у вас есть комфортно видеть, как это делается в первую очередь.Это как Боб и Кен (2CarPros) всегда говорят: «это просто гайка и болты». Эта работа обычно выполняется менее чем за четыре часа. и может сэкономить до тысячи долларов и получить удовольствие от того, что вы сделали это сами. СПОНСИРУЕМЫЕ ССЫЛКИ Хотя внешний вид может отличаться, процесс очень похож для большинства автомобилей. Наслаждайтесь видео, а затем ознакомьтесь с информацией ниже получить дополнительные знания. Вам потребуются запасные части, а также набор манометров кондиционера и вакуума. насос, который вы можете получить от Амазонка чуть больше сотни баксов.Тогда они у вас будут для в следующий раз, когда потребуется работа с кондиционером для семьи или друзей. Перед началом работы припаркуйте автомобиль на ровной поверхности с помощью аварийного тормоза. включен, двигатель выключен в защитных очках и перчатки. Перед началом При ремонте кондиционера рекомендуется знать как система кондиционирования воздуха работает, так что вы можете лучше понять работа системы. СПОНСИРУЕМЫЕ ССЫЛКИ Перед открытием системы мы должны проверить, не осталось ли хладагента. внутри перед разборкой. Подробнее: Проверка уровня хладагента В большинстве случаев компрессор требует замены из-за утечки, поэтому система будет плоской, и в этом случае вы можете продолжить работу с этим руководством. Отключить отрицательная сторона батареи, чтобы избежать короткого замыкания при работе вокруг двигателя. (Примечание: если используется радио, запишите его предустановки как их нужно будет повторно ввести после повторного подключения батареи.) Шаг 1. Снимите воздухозаборник и аксессуары Отверните и снимите все трубки или шланги. чтобы получить доступ к змеевику для снятия. Эта трубка используется для вредные выбросы и воздухозаборник и обычно легко удаляются откручивание мелких болтов или винтов. Далее необходимо снять змеиный пояс. который приводит в действие компрессор, кроме гибридных и электромобилей. СПОНСИРУЕМЫЕ ССЫЛКИ Шаг 2: Снятие компрессора Некоторые компрессоры находятся на виду, другие могут быть закопаны под слой кронштейнов и аксессуаров, таких как генератор переменного тока или насос гидроусилителя руля.Чтобы получить доступ к компрессору удалить дополнительные аксессуары, такие как генератор переменного тока. Это можно сделать, ослабив и сняв разъемы проводки и болты крепления. После удаления этих препятствующих аксессуаров найдите электрическую разъем на передней или задней части компрессора. Эта проводка используется для подачи питания на катушку включения, если она расположена спереди или внутри регулирующий клапан, если он расположен сзади.Для освобождения используйте небольшую отмычку или отвертку. безопасность электрического разъема. Если этот разъем не виден или его слишком сложно удалить, вы можете сделать это после того, как будут сняты крепежные болты компрессора. Найдите и снимите высокий и болты крепления линии хладагента со стороны низкого давления или накидные гайки в зависимости от дизайн производителя. Опять же, на некоторых моделях может потребоваться выполнить этот шаг. после того, как крепежные болты были удалены и блок ослаблен. СПОНСИРУЕМЫЕ ССЫЛКИ После снятия болтов крепко возьмитесь за перегородку линии и пошевелите. каждой линии хладагента медленно потянуть вверх и отсоединить. Существует Кольцевое уплотнение, которое может обеспечить плотную посадку и небольшое количество хладагента (давление) может быть, тоже выпущен. Завершите этот шаг, сняв фитинги как с высокой, так и с нижней стороны. После снятия всех разъемов жгута проводов и трубопроводов хладагента. найдите и снимите нижние и верхние крепежные болты.Эти болты могут состоять из длинные и короткие болты, которые иногда могут быть непонятными и труднодоступными, и если поэтому для снятия используйте универсальный шарнир или небольшой гаечный ключ. Всегда оставьте хотя бы один незакрепленный болт, соединенный с кронштейном или блоком, чтобы удерживайте устройство на месте. Возьмитесь за агрегат, снимая последний болт крепления компрессора. немного тяжелый и неудобный для удержания, поэтому будьте осторожны, он не упадет и не вызовет повреждение устройства или себя.После полного ослабления выньте его из моторного отсека. Это может потребовать некоторой работы, и иногда вам нужно немного переместить двигатель в его положение. крепления или, возможно, даже ослабить подушки двигателя и использовать домкрат под масло сковороду, чтобы немного приподнять ее. В других случаях радиатор или кожух вентилятора охлаждения должен быть также удаленным. Шаг 3: Проверка старого компрессора на наличие повреждений После снятия блока поверните шкив или муфту, чтобы определить его состояние, проверив грубую шумы от движения или скрежета.Иногда это может означать, что система загрязнена инородный металлический мусор из неисправного блока, который может засорить диафрагма или расширительный клапан. В этих случаях необходимо промыть систему с помощью кондиционера. комплект для промывки системы, который можно приобрести на Amazon или в местном магазине запчастей. СПОНСИРУЕМЫЕ ССЫЛКИ Если система полностью забита, лучше заменить расширительный клапан. или диафрагмы вместе с ресивером-осушителем или аккумулятором в зависимости от Системный дизайн.Проверьте наличие явного загрязнения, заглянув внутрь Линии хладагента или впускные и выпускные отверстия для металлических частиц. Шаг 4: Подготовка нового компрессора Сравните новый компрессор со старым агрегатом, чтобы убедиться в правильности установки. Иногда заменяемый блок может выглядеть немного иначе из-за обновлений и небольшие вариации дизайна. Единственное, на что следует обратить внимание, — это конфигурация отверстия для хладагента как на впускной, так и на выпускной сторонах.Также проверьте ременной шкив, при подсчете количества ребер, по которым должен проходить ремень, также должен быть правильный внешний диаметр. При установке нового компрессора в моторный отсек рекомендуется перенести некоторые крепежные болты от старого блока или перед тем, как опустить его в моторный отсек, это поможет более простой монтаж. СПОНСИРУЕМЫЕ ССЫЛКИ Несмотря на то, что в системе используется масло для фиксации во всей ее внутренней работе, она обычно включается в перед установкой нового компрессора рекомендуется добавить небольшое количество (1/2 унции) компрессорного масла, чтобы обеспечить надлежащую смазку, затем установите пылезащитные колпачки.В некоторых агрегатах масло уже установлено, обязательно прочтите инструкции по установке для получения дополнительной информации, которая поставляется с замена блока. Шаг 5: Замена уплотнительных колец Кольца круглого сечения используются для уплотнения высокого и низкие боковые линии к корпусу компрессора. Эти уплотнительные поверхности должны быть чистыми и быть свободными от грязи или повреждений, чтобы они не протекали. Используйте небольшую отвертку или кирку осторожно удалить старые уплотнительные кольца круглого сечения как с верхней, так и с нижней линии. без зазубрин на уплотнительной поверхности в месте установки уплотнительного кольца, это обеспечит правильная печать. Совместите старые уплотнительные кольца с новыми. для обеспечения надлежащего уплотнения. Следите за толщиной, потому что некоторые уплотнительные кольца могут быть меньше по диаметру, чем другие. Рекомендуется не использовать старые уплотнения повторно. потому что со временем они сплющиваются из-за давления и тепла и могут протекать что приведет к переделке работы, что означает очистку пылесосом и подзарядку система. После очистки фитинга тщательно установите новое кольцевое уплотнение на каждую нижняя и высокая боковая фурнитура.После установки нанесите тонкий слой масла для колышков на уплотнительное кольцо, чтобы облегчить установку, не повреждая и не разрезая новое уплотнение, повторите этот процесс. для каждой строки. СПОНСИРУЕМЫЕ ССЫЛКИ Шаг 6: Установка нового компрессора Очистите все шланги или трубопроводы, осторожно опуская новый блок в двигатель. залив. Вверните вручную крепежные болты, которые будут удерживать устройство в его крепления или блок двигателя. После того, как все крепежные болты будут завинчены вручную, используйте гаечный ключ или торцевой ключ для равномерного затягивания крепежных болтов. крест узор.Это поможет не деформировать корпус, что может вызвать преждевременный выход из строя. Снимите пылезащитные крышки порта и установите обе линии хладагента на стороне высокого и низкого давления с помощью монтажных болтов, а затем затяните. Эти болты не обязательно должны быть сильно затянуты, просто достаточно плотно прилегать, чтобы не ослабнуть. и уплотнить корпус. СПОНСИРУЕМЫЕ ССЫЛКИ После затяжки всех крепежных болтов убедитесь, что электрический разъем очистите перед повторным подключением к катушке включения или регулятору хладагента клапан. Установите на место все аксессуары, такие как генератор, осторожно опуская их в моторный отсек при установке монтажные болты и электрические разъемы. Удерживая змеиный пояс натяжитель, установите ремень на место. После завершения дважды проверьте выравнивание ремня путем проверки шкивов каждого вспомогательного оборудования и привода шкив расположен на коленчатом валу двигателя. Шаг 7: Завершение сборки Установите на место все трубки или шланги, снятые при замене. процесс продолжите, предварительно затянув все болты, винты, зажимы или кронштейны удаленный.Теперь система готова к Выполняется вакуумирование и перезарядка. Никогда просто заполните систему хладагентом, потому что внутри системы присутствует влага из-за нормальной атмосферы, которая вошла после открытия системы. Это может вызвать преждевременный отказ компрессора, и система не будет работать. СПОНСИРУЕМЫЕ ССЫЛКИ Возможно, вас заинтересует: Полезный совет Если автомобиль эксплуатируется в холодную погоду и система не используется много Рекомендуется время от времени включать систему, чтобы масло перемещалось. система, которая поможет смазать уплотнения и продлить срок службы компрессора дольше. Нужна дополнительная информация об этом ремонте? Посетите наш форум, где тысячи Наши механики ответили на вопросы о компрессоре кондиционера. Статья опубликована 29.11.2020 Как отремонтировать автомобильный кондиционер: 8 шагов (с фотографиями) Вам понадобится набор манометров для проверки давления фреона. Вот некоторые общие рекомендации по давлению и температуре в системе кондиционирования, основанные на температуре наружного воздуха.Помните, что это рекомендации, и ваши фактические значения температуры и давления будут варьироваться в зависимости от влажности воздуха и состояния вашей системы. При работе автомобиля на холостом ходу для проверки уровня фреона рекомендуется иметь под рукой водяной шланг и распылять воду на конденсатор кондиционера. Конденсатор расположен перед радиатором. Для автомобилей, которые в настоящее время работают только с фреоном R-134a Снаружи —— сторона низкого давления ——- Сторона высокого давления —— Температура центрального вентиляционного отверстия 60 F —— 28-38 psi —- 130-190 psi —- 44-46 F 70 F —— 30-40 psi — 190-220 psi —- 44-48 F 80 F — —- 30-40 фунтов на квадратный дюйм — 190-220 фунтов на квадратный дюйм —- 43-48 F 90 F —— 35-40 фунтов на квадратный дюйм — 190-225 фунтов на квадратный дюйм —- 44-50 F 100 F —— 40-50 фунтов на квадратный дюйм — 200-250 фунтов на квадратный дюйм —- 52-60 F 110 F —— 50-60 фунтов на квадратный дюйм — 250-300 фунтов на квадратный дюйм — -68-74 F 120 F —— 55-65 psi — 320-350 psi —- 70-75 F _ Вы также можете использовать это хорошее эмпирическое правило с R134a: включите вентилятор Высокий, со всеми открытыми окнами и двигателем 1500 об / мин.Давление на стороне высокого давления в фунтах на квадратный дюйм должно быть примерно в 2,2–2,5 раза выше температуры наружного воздуха в градусах F. Например, если это 90 градусов по Фаренгейту, сторона высокого давления не должна превышать 225 фунтов на квадратный дюйм Вот полезная таблица устранения неисправностей для систем, работающих в настоящее время на фреоне. R-134a Устранение неисправностей Низкое давление нагнетания компрессора 1. Утечка в системе 2. Неисправный расширительный клапан 3. Всасывающий клапан закрыт 4. Нехватка фреона 5. Забит осушитель ресивера 6. Негерметичность всасывающего клапана компрессора 7.Плохие пластинчатые клапаны в компрессоре Отремонтируйте 1. Устраните утечку в системе 2. Замените клапан 3. Откройте клапан 4. Добавьте фреон 5. Замените осушитель 6. Замените клапан 7. Замените пластинчатые клапаны Высокое давление нагнетания компрессора 1. Воздух в системе 2. Засорен конденсатор 3. Нагнетательный клапан закрыт 4. Перегрузка системы 5. Недостаточно воздуха в конденсаторе 6. Ослабленный ремень вентилятора 7. Конденсатор не отцентрирован относительно вентилятора или слишком далеко от радиатора Ремонт 1. Заправка системы 2. Очистить конденсатор 3 . Откройте вентиль 4.Удалите немного хладагента 5. Установите большой вентилятор 6. Затяните ремень вентилятора 7. Отцентрируйте и проверьте расстояние Низкое давление всасывания 1. Нехватка хладагента 2. Изношенный поршень компрессора 3. Утечка из прокладки головки компрессора 4. Перекрученный или сплющенный шланг 5. Всасывание компрессора протекает клапан 6. Влага в системе 7. Загрязнение в расширительном клапане или сетке Ремонт 1. Добавьте хладагент 2. Замените компрессор 3. Замените прокладку головки 4. Замените шланг 5. Замените пластину клапана 6. Замените осушитель 7. Замените осушитель Высокое давление всасывания 1.Незакрепленный расширительный клапан 2. Переполненная система 3. Расширительный клапан застрял в открытом положении 4. Герконовые клапаны компрессора 5. Протекающая прокладка головки компрессора Ремонт 1. Затяните клапан 2. Удалите немного хладагента 3. Замените расширительный клапан 4. Замените герконовые клапаны 5. Замените прокладку головки. Компрессор не работает 1. Обрыв ремня 2. Обрыв провода сцепления или отсутствие питания 12 В 3. Поврежден поршень компрессора 4. Плохой термостат 5. Плохая катушка сцепления 6. Низкий уровень хладагента — реле низкого давления отключило питание сцепления Ремонт 1.Замените ремень 2. Отремонтируйте провод или проверьте питание 3. Замените компрессор 4. Замените термостат 5. Замените катушку сцепления 6. Добавьте хладагент Испаритель не охлаждается 1. Змеевик, переключатель установлен слишком высоко 2. Проскальзывает приводной ремень 3. Горяч утечка воздуха в автомобиль 4. Забит осушитель ресивера 5. Повреждена капиллярная трубка 6. Нехватка хладагента 7. Высокое давление в напоре 8. Низкое давление всасывания 9. Высокое давление всасывания 10. Неисправен расширительный клапан 11. Замороженный расширительный клапан Ремонт 1. Поверните переключатель термостата назад 2.Затяните ремень 3. Проверьте наличие отверстий или открытых вентиляционных отверстий 4. Замените осушитель 5. Замените расширительный клапан 6. Добавьте хладагент 7. См. Проблему № 2 8. См. Проблему № 3 9. См. Проблему № 4 10. Замените расширительный клапан 11. Слейте воздух и замените осушитель Замерзшая змеевик испарителя 1. Неисправный термостат 2. Термостат настроен неправильно 3. Недостаточно воздуха в испарителе Ремонт 1. Заменить термостат 2. Перевести в рабочее состояние 3. Проверить, нет ли чрезмерной длины, перегиба или перегиба шланга воздуховода. Если вы не можете включить кондиционер, используйте эту диаграмму, чтобы определить, мало ли у вас фреона.Помните, что это общая таблица, которая подходит для различных марок и моделей автомобилей и холодильных установок. Температура ——————- 134a Давление (фунт / кв. Дюйм) -60.0- ——————————— 21,6 * -55,0 ———— ———————— 20,1 * -50,0 ———————- ———— 18,5 * -45,0 ——————————— — 16,7 * -40,0 ———————————— 14,6 * -35,0 — ——————————— 12,3 * -30.0 ———————————— 9,7 * -25,0 ——— ————————— 6,7 * -20,0 —————— —————— 3,5 * -15,0 ————————— ——— 0,1 -10,0 ———————————— 2,0 -5,0 —————————————— 4,2 0 —- — ————————————- 6.5 5.0 ——— ——————————- 9,2 10,0 —————- ——————— 12,0 15,0 ————————— ———— 15.1 20,0 ————————————— 18,5 25,0 —— ——————————- 22,2 30,0 —————- ———————- 26,1 35,0 ————————- ————- 30,4 40,0 ———————————- —— 35,1 45,0 ————————————— 40,1 50,0 ————————————— 45,5 55,0 ——— —————————— 51,2 60,0 —————— ———————- 57,4 65,0 ————————- ————— 64.1 70,0 ————————————— 71,1 75,0 —— ———————————- 78,7 80,0 ————- ————————— 86,7 85,0 ——————— —————— 95,3 90,0 —————————— ——- 104,3 95,0 ————————————— 114,0 100,0 ————————————- 124,2 105,0 ——— —————————— 135,0 110,0 —————— ——————— 146,4 115.0 ————————————— 158,4 120,0 ——— —————————— 171,2 125,0 —————— ——————— 184,6 130,0 ————————— ———— 198,7 135,0 ———————————— — 213,6 140,0 ————————————— 229,2 145,0 —- ——————————— 245,5 150,0 ————— ———————— 262,9 155,0 ———————— ————— 281,1 160,0 ——————————— ——- 300.0 Комплекты компрессоров кондиционера — Auto Air Online Если кондиционер вашего автомобиля больше не работает должным образом, высока вероятность, что компрессор кондиционера вышел из строя. Независимо от того, являетесь ли вы специалистом по ремонту автомобилей, автомобильным техником или самостоятельным механиком, мы можем помочь вам в кратчайшие сроки получить детали, необходимые для восстановления почти любой системы переменного тока автомобиля до заводского состояния. Воспользуйтесь функцией поиска ac parts , чтобы выбрать год выпуска, марку, модель и объем двигателя вашего автомобиля, чтобы найти список доступных запчастей.Вы также можете выполнить поиск по номеру модели производителя или номеру детали. Если вы не найдете нужную деталь, напишите нам, и мы сделаем все возможное, чтобы удовлетворить ваши потребности. Заказав у нас комплект компрессора кондиционера, вы получите все детали, необходимые для правильного выполнения работы. В наши комплекты входят новый компрессор с узлом сцепления, осушитель аккумулятора / ресивера, расширительный клапан / диафрагма, комплект быстрого уплотнения, хладагент, инструкции по установке, а также емкости для хладагента и масла вашего автомобиля.В наших наборах гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании в течение одного года. Почему заказывать у нас? AutoAirOnline.com делает покупку комплектов компрессора переменного тока простой и безболезненной. Мы предлагаем лучшие цены на запчасти переменного тока онлайн, безопасный заказ и быструю доставку. Поскольку мы занимаемся онлайн-бизнесом, основная плата не взимается, и вам не нужно возвращать старый компрессор. Мы предлагаем бесплатную доставку UPS для заказов на сумму более 75 долларов в 48 штатов ниже.Стоимость доставки на Аляску и Гавайи зависит от веса и местоположения. Вы сможете просмотреть стоимость доставки во время оформления заказа. Мы отправляем по адресам APO / FPO и международным адресам; Подробнее см. Доставка за пределы США. Если вы не можете найти то, что ищете, или у вас есть технические вопросы, позвоните нам по бесплатному телефону 1-800-726-2310 или напишите нам по электронной почте. Наши опытные специалисты по запасным частям переменного тока будут рады помочь. Магазин комплектов компрессоров кондиционеров от производителя автомобилей . Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
