Гидроцилиндр рулевой Ц50-3405215 под ГОРу трактора МТЗ-80/82 рулевое управление; рычаг рулевой, переоборудование под насос, рулевая тяга, гидробак, гидроцилиндр рулевой, вал управления, насос дозатор, кардан рулевой.
Рулевое управление трактора МТЗ-80, 82 служит для изменения и сохранения выбранного направления движения.
Основным способом изменения направления движения является поворот в горизонтальной плоскости передних направляющих колес относительно задних.
Рулевое управление должно обеспечивать правильную кинематику поворота и безопасность движения, небольшие усилия на рулевом колесе, а также предотвращать передачу толчком от неровности поверхности на рулевое колесо.
Рулевой механизм увеличивает усилие водителя, прикладываемой к рулевому колесу, и повышает точность управления.
Благодаря этому сохраняется возможность управлением трактором при неработающем гидроусилителе, например, при внезапной остановке двигателя, что повышает безопасность движения.
Гидравлический усилитель (ГУР) облегчает управление и повышает безопасность его движения.
Гидроусилитель МТЗ-80, 82, используя энергию двигателя для поворота и удерживания колес, улучшает маневренные возможности трактора и обеспечивает управление им в сложных условиях, например, при внезапном повреждении шин.
При движении по неровной и труднопроходимой местности гидроусилитель снижает ударные нагрузки в рулевом управлении, уменьшая вероятность его повреждения и повышает безопасность управления.
Рулевое управление МТЗ-82, 80 состоит из рулевого механизма и привода. Посредством рулевого механизма усилие приложенное к рулевому колесу передается рулевому приводу.
Рулевой привод осуществляет передачу усилий от рулевого механизма к управляемым колесам.
Рулевое управление механическое с гидравлическим усилителем. Рулевой механизм и гидроусилитель с датчиком автоматической блокировки дифференциала составляют общий узел и расположены в передней части трактора.
Поэтому для передачи усилия от рулевого колеса к рулевому механизму и гидроусилителю предназначен привод рулевого механизма.

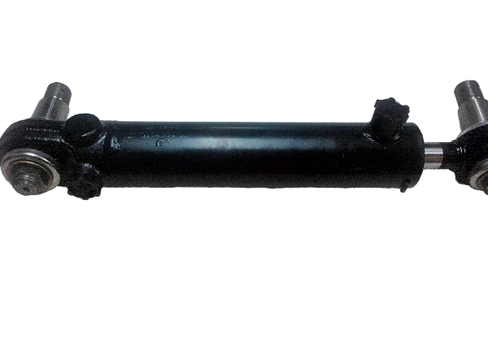

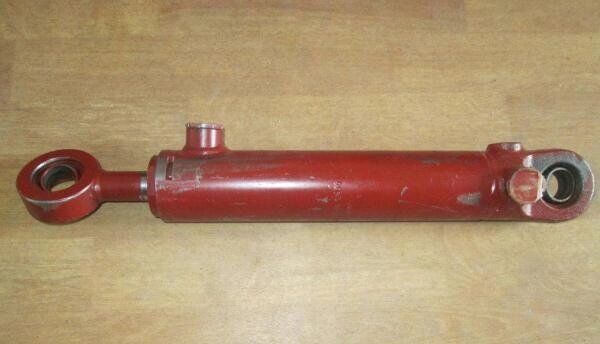

Гидроцилиндр рулевой Ц50-3405215
|
Гидроцилиндр Ц50-3405215А (Ц50х25х200.11) |
|
|
Номер по каталогу |
Ц50-3405215А, Ц50х25х200.11 |
|
Тип |
поршневой двустороннего действия |
|
Применение с обычными пальцами |
рулевое управление МТЗ-80 (без ПВМ), МТЗ-900, МТЗ-532, МТЗ-620, МТЗ-682, МТЗ-822, МТЗ-1221 |
|
Применение с усиленными пальцами |
рулевое управление МТЗ-82 (с ПВМ), МТЗ-920 |
|
Рабочее давление |
16 МПа |
|
Предельное давление |
20 МПа |
|
Расстояние между осями |
405 мм |
|
Полный ход штока |
200 мм |
|
Диаметр поршня |
50 мм |
|
Диаметр штока |
25 мм |
|
Вес |
6,2 кг |
Техническое обслуживание привода рулевого механизма трактора МТЗ-80, 82
Обслуживание привода рулевого механизма МТЗ-82, 80
Рулевой привод передает усилия водителя и гидроусилителя к управляемым колесам, обеспечивая поворот их на взаимно отличающиеся углы.
Техническое обслуживание привода рулевого механизма заключается в периодической проверке затяжки резьбовых соединений.
Для обеспечения минимального уровня вибрации на рулевом колесе производите регулировку рулевой колонки следующим образом:
— снимите крышку 5; ослабьте зажим 4 и снимите рулевое колесо 6;
— ослабьте контргайку 3;
— завинтите гайку 2 до соприкосновения со втулкой 1 так, чтобы были выбраны зазоры в соединениях;
— отвинтите гайку 2 на 1,5 оборота и законтрите контргайкой 3.
— установите рулевое колесо 6, отрегулировав его положение по высоте.
Промывка сливного масляного фильтра ГУР трактора МТЗ-80, 82
Промывка сливного масляного фильтра ГУР МТЗ-80, 82
Для промывки масляного фильтра выполните следующее:
— поднимите облицовку;
— отсоедините маслопроводы 7, 13 и 15, отвинтите болты 5 крепления крышки 6 к корпусу, при помощи двух демонтажных болтов снимите крышку;
— вывинтите редукционный клапан 11 и снимите сливной фильтр 9;
— промойте фильтр в моющем растворе;
— подтяните гайку 8 поворотного вала;
— установите фильтр и проделайте операции в последовательности, обратной разборке;
— одновременно отрегулируйте осевой люфт рулевого вала, для чего: ослабьте контргайку 1 и завинтите регулировочный болт 2 до упора в торец вала, затем отвинтите на 1/8-1/10 оборота и законтрите контргайкой 1.
Заливка, проверка уровня и замена масла
Проверку уровня, доливку масла производите согласно рекомендациям карты смазки. Категорически запрещается работа трактора, если уровень масла ниже нижней риски на масломере 4.
При замене масла промойте заливной фильтр.
После замены масла запустите дизель и несколько раз поверните от упора до упора рулевое колесо, снова проверьте уровень масла и при необходимости долейте до верхней метки масломера.
Неисправности рулевого управления МТЗ-80,82
Установка гидроусилителей рулевого управления (ГУР) в гидросистеме трактора МТЗ-82, 80 вызвана необходимостью снижения усилия на поворот, уменьшения утомляемости тракториста, повышения безопасности движения и качества производимых работ.
В гидросистему рулевого управления входят масляный бак, насос высокого давления, распределитель с золотниковыми устройствами, силовой цилиндр, арматура и трубопроводы. На тракторах устанавливают гидроусилители руля (ГУР) моноблочной конструкций.
При моноблочной конструкции гидросистемы рулевого управления насос подает рабочую жидкость к золотниковому распределителю гидроусилителя руля, в котором смонтирован силовой цилиндр поворота двустороннего действия.
Усилие от поршня силового цилиндра через рейку и сектор передается на вертикальный вал и сошку, которая через поперечную тягу связана с поворотными колесами передней оси.
Основным регулирующим органом гидросистемы поворота является распределитель рулевого механизма.
Неисправности гидросистемы рулевого управления МТЗ-82, 80
Качество выполняемой работы тракторным агрегатом, безопасность движения во многом зависят от технического состояния агрегатов гидравлической системы рулевого управления.
При прогретом масле в гидросистеме вращение рулевого колеса должно быть плавным, без рывков и без приложения значительного усилия.
Большой свободный ход рулевого колеса при работающем дизеле указывает на износ соединений вала рулевого механизма, увеличенный зазор в зацеплении зубчатой передачи ГУР.
Сначала проверяют техническое состояние соединительных деталей рулевого механизма, рулевых тяг и устраняют зазоры, заменяют детали или регулируют.
Для определения зазоров в зубчатых или червячных зацеплениях рулевого механизма, а также усилия на ободе рулевого колеса используют приспособление. Его устанавливают на рулевом колесе, а указатель — на рулевой колонке.
Вращая рулевое колесо в обе стороны для устранения зазоров в шарнирах рулевых тяг, зацеплении рулевого механизма, определяют свободный ход рулевого колеса.
Номинальный свободный ход должен быть в пределах 25…30, допустимый—35 . С помощью прибора одновременно можно определить усилие на ободе рулевого колеса.
Для этого отсоединяют рулевые тяги от сошки, пускают дизель и при максимальной частоте вращения коленчатого вала тянут рукоятку динамометра прибора.
По положению фиксаторного кольца на противоположной рукоятке определяют усилие свободного поворота рулевого механизма.
Усилие на ободе колеса должно быть в пределах 30…50 Н. Если свободный ход превышает допустимые значения, проводят регулировки механизмов.
Регулировка свободного хода вала гидроусилителя руля МТЗ-80, 82
1 — лимб-транспортир; 2— болт; 3— эксцентриковая втулка; 4— монтировочная лопатка
Зазоры в зубчатом зацеплении (червяк — сектор) устраняют поворотом регулировочной втулки 3, предварительно отвернув стопорный болт 2.
Если свободный ход вала гидроусилителя руля уменьшился незначительно, снимают крышку корпуса и пластинчатым щупом проверяют зазор между упором и рейкой.
Его регулируют прокладками фланца датчика блокировки дифференциала. Затем снова регулируют зацепление червяк — сектор, добиваясь минимального свободного хода и свободного, без заедания, вращения червяка.
Разборочно-сборочные и регулировочные операции, выполняемые при ремонте ГУР МТЗ-82, 80 сложные и требуют применения контрольно-испытательного оборудования после окончательной сборки.
У гидроусилителей для замены червяка и сектора снимают верхнюю крышку корпуса гидроусилителя и вынимают вертикальный вал в сборе с сектором.
Затем, сняв крышку корпуса распределителя, извлекают из эксцентриковой втулки червяк в сборе с корпусом распределителя.
Для замены червяка расшплинтовывают и отворачивают корончатую гайку и извлекают червячный вал из корпуса распределителя.
Если шариковые подшипники червяка имеют значительный радиальный зазор, их заменяют. При замене сектора его спрессовывают с вала двухлапчатым съемником. Новый сектор устанавливают, совмещая метку, нанесенную на торце шлица вертикального вала, с меткой на шлицевой впадине сектора.
При установке вертикального вала в корпус гидроусилителя руля совмещают метки на среднем зубе сектора и впадине рейки.
У гидроусилителя руля уплотнения поршня и штока силового цилиндра заменить несложно.
Для этого отворачивают гайки шпилек крепления и снимают переднюю крышку, а затем гильзу силового цилиндра.
Если требуется заменить уплотнения штока, снимают поршень и заднюю крышку силового цилиндра.
При сборке силового цилиндра сначала в гильзу устанавливают поршень. Затем гильзу вместе в поршнем надевают на шток и выточку задней крышки. Гайку поршня затягивают моментом 120 Нм.
Заключительными операциями сборки гидроусилителя рулевого управления являются регулировки осевого перемещения вертикального вала и зазора между червяком и сектором.
Зазор между червяком и сектором регулируют эксцентриковой втулкой 3. Для измерения свободного хода вала червяка можно использовать простое приспособление — транспортир 1 с нанесенным на нем циферблатом.
Ослабляют предварительно болт 2 фиксации эксцентриковой втулки и гаечным ключом слегка поворачивают вал червяка в обе стороны. По циферблату отмечают угол свободного хода вала червяка. Он должен быть не более 6°.
Свободный ход (зазор в зацеплении червяк — сектор) регулируют эксцентриковой втулкой, поворачивая ее через прорезь монтировочной лопаткой или отверткой.
Иногда свободный ход уменьшается, однако возрастает усилие поворота рулевого колеса. Это свидетельствует о нарушении геометрических форм зубьев сектора и червяка (вследствие их износа). В этом случае сектор и червяк подлежат замене.
