Независимая подвеска автомобиля. Принцип работы, типы и устройство

Независимая подвеска – самый популярный вид подвесок. Он отличается от других тем, что каждое колесо не влияет на другие, и между колесами нет жесткой связи. Типов независимой подвески существует много, но самой популярной остается многорычажная «МакФерсон». Она отличается от других хорошими характеристиками и сравнительно низкой стоимостью.

Типы независимых подвесок

Подвеска с качающимися полуосями

В такой подвеске применяется две полуоси вместо одной. Каждая ось закрепляется на шасси с помощью шарнира, благодаря чему обеспечивается перпендикулярное положение колеса по отношению к полуоси. Помимо этого, при поворотах боковые силы подвески могут подбрасывать машину, из-за чего страдает устойчивость автомобиля. Чаще всего этот вид подвески используется для грузовых машин.

Подвеска на продольных рычагах

Этот тип подвески заключается в том, что каждое колесо на одной оси с обеих сторон прикрепляется к рычагу, намертво закрепленного на раме.

При использовании этой подвески может изменяться колесная база, но колея остается такой же, как и была. Устойчивость этого типа независимой подвески автомобиля не отличается хорошими характеристиками, из-за чего колеса могут поворачиваться вместе с кузовом. Это негативно сказывается на сцеплении шин с дорогой. При движении продольные рычаги берут на себя всю нагрузку со всех направлений. По этой причине данному типу подвески не хватает жесткости и утяжеления. Плюсом подвески на продольных рычагах является возможность сделать ровный пол в машине, благодаря чему внутри увеличивается объем салона. Такая подвеска нередко применяется в производстве легких прицепов.

Подвеска Дюбоне

Этот тип независимой подвески автомобиля применялся на машинах в первой половине ХХ века. На каждом борте автомобиля был рычаг с реактивной тягой. Рычаг оказывал действие на пружину, а реактивная тяга соединялась с кожухом, в котором находилась пружина и передавала усилия при торможении. Этот тип подвески не прижился, потому как из кожуха постоянно вытекала жидкость.

Подвеска на косых рычагах

Данный тип подвески – это всего лишь усовершенствованная подвеска на продольных рычагах. Она используется для ведущей оси. Конструкция подвески делает минимальной вероятность изменения ширины между колесами, а также оказывает влияние кренов на наклон колес. Когда во время поворота усиливается подача топлива, задняя часть машины немного приседает, из-за чего происходит развал передних колес. Когда уменьшается подача топлива, передняя часть становится ниже, а задняя часть машины поднимается.

Подвеска на двойных поперечных рычагах

С каждой стороны подвески есть два рычага, которые крепятся на раму внутри на эластичном креплении. Снаружи они соединяются со стойкой колеса. Преимущество данного типа подвески в том, что у Вас есть возможность отрегулировать все необходимые параметры и ее характер во время работы. Эта подвеска очень популярна на спорткарах, потому как на ней можно отрегулировать:

  • Высота центров крена;
  • Ширину колеи;
  • Развал колес;
  • Продольные и поперечные показатели;

Подвеска «МакФерсон»

В данном типе подвески имеется направляющая стойка и дополнительный нижний рычаг.

Это позволяет качаться, когда работает верхний шарнир. Макферсон – это продолжение свечной подвески. Поворотный кулак скользит вверх и вниз по раме направляющей, которая обеспечивает поворот. Тип подвески макферсон очень популярен, потому как подвеска этого типа проста, компактна и недорогая.

Многорычажная подвеска

Многорычажная подвеска – это подвид подвески на двойных поперечных рычагах. Они применяются на машинах с задним приводом. Долгое время ее использовали спереди, но потом конструкторы смогли повысить управляемость и устойчивость машины. В новой подвеске уже не было ввинчивания.

Недостатки и преимущества независимых подвесок

В основном, этот тип подвески используется на легковых машинах. Они лучше переносят выбоины на дорожном покрытии. Когда одно колесо попадает в яму, на втором это никак не сказывается. Если машина на большой скорости попадает в большую яму, то у нее меньший риск перевернуться, если установлена независимая подвеска автомобиля.

Машины с этим типом подвески более безопасны и мобильны. Также у них более высокий уровень сцепления с дорогой, что отчетливо видно на хорошей скорости.

Главный недостаток подвесок такого типа – это более высокая вероятность того, что она быстрее выйдет из строя, чем зависимая подвеска автомобиля. Этот момент хорошо заметен во время поездки по горным дорогам, когда одно колесо идет по препятствию, а второе идет по своей траектории. Из-за этого клиренс становится меньше, в результате чего может повредиться дно машины. Одно можно сказать точно: асфальтовые дороги – стихия независимых подвесок автомобилей.

Независимая подвеска автомобиля

Автор admin На чтение 7 мин. Просмотров 454

Существует два варианта подрессоривания кузова автомобиля – зависимая и независимая подвеска. В современных легковых автомобилях применяется, как правило, независимая подвеска. Это подразумевает, что колеса на одной оси не имеют жесткой связки друг с другом, а изменение положения относительно кузова машины одного никак или почти никак не влияет на положение второго.

При этом углы развала и схождения колес способны меняться в довольно значительных пределах.

Подвеска с качающимися полуосями

Это один из наиболее простых и дешевых видов подвески. Основным ее элементом являются полуоси, имеющие шарниры на внутренних концах, посредством которых они соединяются с дифференциалом. Внешние концы жестко соединяются со ступицей. В роли упругих элементов выступают пружины или листовые рессоры. Особенность конструкции заключается в том, что при наезде на какое-либо препятствие положение колеса относительно полуоси остается неизменно перпендикулярным.


Дополнительно в конструкции могут присутствовать продольные или поперечные рычаги, предназначенные для гашения сил реакции дороги. Такое устройство имела задняя подвеска многих заднеприводных машин, выпускавшихся в середине прошлого века. В СССР в качестве примера можно привести подвеску автомобиля ЗАЗ-965.

Недостаток такой независимой подвески в ее кинематическом несовершенстве.

Это значит, что при движении по неровным дорогам развал колес и ширина колеи меняются в больших пределах, что негативно сказывается на управляемости. Особенно это становится заметным на скоростях более 60 км/ч. Среди достоинств можно назвать простое устройство, дешевое обслуживание и ремонт.

Подвеска на продольных рычагах

Существует две разновидности независимой подвески на продольных рычагах. В первой в качестве упругих элементов используются пружины, а во второй – торсионы. Колеса автомобиля крепятся к продольным рычагам, которые, в свою очередь, подвижно сочленяются с рамой или кузовом. Свое применение такая подвеска нашла во многих французских переднеприводных авто, выпускавшихся в 70-80-е годы, а также мотороллерах и мотоциклах.


Среди достоинств такой конструкции также можно назвать простое устройство, дешевое изготовление, обслуживание и ремонт, а также возможность сделать пол автомобиля абсолютно ровным. Недостатков она имеет куда больше: во время движения в значительных пределах меняется колесная база, а в поворотах автомобиль сильно кренится, а значит, и управляемость далека от идеала.

Подвеска на косых рычагах

Устройство такой подвески во многом сходно с предыдущей, различие состоит только в том, что оси качания рычагов располагаются под косым углом. Благодаря этому сводится к минимуму изменение колесной базы машины, а крены кузова почти не влияют на угол наклона колес автомобиля, однако на неровностях, изменяется ширина колеи, и меняются углы схождения и развала, а значит, ухудшается управляемость. В роли упругих элементов использовались витые пружины, торсионы или пневмобаллоны. Данный вариант независимой подвески чаще применялся для задней оси автомобилей, исключение составлял лишь чешский Trabant, передняя подвеска которого была выполнена по такой схеме.


Существует две разновидности подвесок на косых рычагах:
  1. одношарнирные;
  2. двухшарнирные.

В первом случае полуось имеет один шарнир, а ось качания рычага проходит через шарнир и располагается под углом 45 градусов к продольной оси машины. Такая конструкция дешевле, но и кинематически не совершенна, поэтому применялась только на легких и медленных машинах (ЗАЗ-965, Fiat-133).

Во втором случае полуоси имеют по два шарнира, внешний и внутренний, а сама ось качания рычага не проходит через внутренний шарнир. К продольной оси авто она располагается под углом 10-25 градусов, это предпочтительнее для кинематики подвески поскольку отклонения величин колеи, колесной базы и развала остаются в пределах нормы. Такое устройство имела задняя подвеска автомобилей ЗАЗ-968, Ford Sierra, Opel Senator и многих других.

Подвеска на продольных и поперечных рычагах

Очень сложная, а потому и редко встречающаяся конструкция. Ее можно считать разновидностью подвески МакФерсон, но с целью разгрузить брызговик крыла пружины располагались горизонтально вдоль автомобиля. Задний торец пружины упирается в перегородку между моторным отсеком и салоном. Для того чтобы передать усилие от амортизатора пружине, потребовалось ввести дополнительный рычаг, качающийся в вертикальной продольной плоскости вдоль каждого борта. Один конец рычага шарнирно соединяется с верхом амортизационной стойки, а второй также шарнирно с перегородкой.

Посередине рычаг имеет упор для пружины.


По такой схеме выполнена передняя подвеска некоторых моделей Rover. Особых преимуществ перед «МакФерсоном» она не имеет, и сохранила все кинематические недостатки, зато утратила главные достоинства, такие как компактность, технологическая простота, малое количество шарнирных соединений.

Подвеска на двойных продольных рычагах

Ее второе название «система Порше», по фамилии изобретателя. В такой подвеске с каждой стороны автомобиля присутствуют по два продольных рычага, а роль упругих элементов выполняют торсионные валы, расположенные друг над другом. Такое устройство имела передняя подвеска автомобилей, мотор которых расположен сзади (модели ранних спортивных машин Порше, Фольксваген Жук и Фольксваген Транспортер первого поколения).


Независимая подвеска на продольных рычагах отличается компактностью, кроме того, она позволяет вынести салон вперед, а ноги переднего пассажира и водителя разместить между колесными арками, а значит, сократить длину машины.
Из минусов можно отметить изменения колесной базы при наезде на препятствия и изменение развала колес при кренах кузова. Также, вследствие того, что рычаги подвергаются постоянным сильным нагрузкам на изгиб и кручение, приходится усиливать их, увеличивая размер и массу.

Подвеска на двойных поперечных рычагах

Устройство данного вида независимой подвески следующее: по обеим сторонам автомобиля поперечно расположены два рычага, которые одной стороной подвижно соединены с кузовом, поперечиной или рамой, а вторым – с амортизационной стойкой. Если это передняя подвеска, то стойка поворотная, с шаровыми шарнирами, имеющими две степени свободы, если задняя – то стойка неповоротная, с цилиндрическими шарнирами, имеющими одну степень свободы.


Упругие элементы применяются различные:
  • витые пружины;
  • торсионы;
  • рессоры;
  • гидропневматические элементы;
  • пневматические баллоны.

На многих автомобилях элементы подвески крепятся к поперечине, которая жестко соединена с кузовом. Это значит, что можно снять всю конструкцию целиком, как отдельный узел, и проводить ремонт в более удобных условиях. Кроме того, у производителя есть возможность выбрать наиболее оптимальный способ размещения рычагов, жестко задав тем самым требуемые параметры. Тем самым обеспечивается хорошая управляемость. По этой причине подвеска на двойных поперечных рычагах применяется в гоночных автомобилях. С точки зрения кинематики эта подвеска не имеет недостатков.

Многорычажная подвеска

Наиболее сложное устройство имеет многорычажная подвеска. Она сходна по своему строению с подвеской на двойных поперечных рычагах и применяется в основном на задней оси автомобилей класса D и выше, хотя иногда встречается и на машинах класса C. Каждый из рычагов отвечает за определенный параметр поведения колеса на дороге.


Многорычажная подвеска обеспечивает машине наилучшую управляемость. Благодаря ей можно добиться эффекта подруливания задних колес, который позволяет уменьшить радиус разворота автомобиля, и лучшепозволяет держать траекторию в поворотах.

Многорычажная подвеска имеет и недостатки, правда, они не носят эксплуатационного характера – велика стоимость конструкции, сложность проектирования и ремонта.

Подвеска типа МакФерсон

Передняя подвеска большинства современных автомобилей класса А – С выполнена по типу «МакФерсон». Основные элементы конструкции – амортизационные стойки и витая пружина в роли упругого элемента. Более подробно устройство подвески МакФерсон, ее достоинства и недостатки рассмотрены в отдельной статье.

Вместо послесловия

В современном автомобилестроении применяется зависимая и независимая подвеска. Не следует считать, что одна из них лучше другой, поскольку их предназначение и область применения различны. Под цельным мостом дорожный просвет всегда остается неизменным, и это ценное качество для машины, которая ездит преимущественно по бездорожью. Именно поэтому у внедорожников применяется пружинная или рессорная задняя подвеска с неразрезным мостом. Независимая подвеска автомобиля не может обеспечить этого, и реальный клиренс может оказаться меньше заявленного, однако ее стихия – асфальтовые дороги, на которых она, бесспорно, выигрывает у моста в управляемости и комфорте.

Мне нравится1Не нравится
Что еще стоит почитать

Устройство многорычажной подвески и ее регулировка

На чтение 6 мин. Просмотров 468

Устройство многорычажной подвески и ее регулировка. Особенности конструкции механизма и проверка на неисправность отдельных узлов и агрегатов

Многорычажная или как ее называют независимая, подвеска на сегодняшний день в качестве крепления задней оси установлена на большинстве автомобилей. Впервые этот элемент трансмиссии с более чем полувековой историей, появился в 60 годах прошлого столетия. Устанавливали его исключительно на гоночные автомобили.

Сегодня, такое устройство, как многорычажная подвеска используется повсеместно, причем на некоторых моделях авто даже для передней оси. Ее главным достоинством является тот факт, что независимая подвеска обеспечивает идеальную управляемость автомобилем, снижается шум в салоне, а ход становится удивительно плавным.

Конструкция многорычажной подвески

Конструкция многорычажной подвески

Независимую подвеску можно регулировать как продольной, так и в поперечной плоскости. Все это благодаря уникальной конструкции механизма, давайте разберемся из чего он состоит:

  1. Амортизаторы и пружины
  2. Подрамник.
  3. Опора ступицы
  4. Продольные и поперечные рычаги.

Подрамник в конструкции выполняет функцию основного несущего элемента, к нему уже крепятся поперечные рычаги, которые, в свою очередь, соединены с опорой ступицы. На современных машинах независимая подвеска состоит либо из 5, либо из 3 поперечных рычагов.

Принцип действия

Для механизма, который был изобретен еще в середине прошлого века – конструкция многорычажной подвески имеет ряд весьма интересных особенностей. В стандартной комплектации подвески есть несколько рычагов. Верхний осуществляет передачу поперечных усилий, он же необходим и для присоединения колесной пары к подрамнику. Задний рычаг же выдерживает значительную часть веса машины, которая передается через пружину.

Продольный рычаг отвечает за то, чтобы удерживать колеса в направлении продольной оси, их крепление к кузову производится с помощью специальной опоры. Стабилизатор в независимой подвеске отвечает за то, чтобы автомобиль не накренялся при прохождении поворота. Крепится изделие при помощи резиновых опор, а специальными тягами он соединяется с опорами ступиц.

В целом же многорычажная подвеска несмотря на высокую надежность, является механизмом весьма деликатным и требует внимания и своевременного ремонта.

Ремонт независимой подвески

Ремонт независимой подвески своими руками

Практически все проблемы с многорычажной подвеской, если вы опытный водитель и обладаете минимальными навыками автомеханика решаются без особых сложностей. Главное, заметить неисправность вовремя.

Признаки неисправности многорычажной подвески

Обычно проблемы появляются после того, как автомобиль пройдет от 40 до 80 тысяч километров. Появляются отчетливый стук и скрип, которые хорошо слышны даже внутри автомобиля. Звуки усиливаются при движении по плохим дорогам или пересечении препятствий в виде лежачих полицейских. Причины могут быть самыми разнообразными. Возможно, нужно заменить мелкую деталь или протянуть резьбовые соединения, однако, бывает и так, что устройство изношено очень сильно, и без помощи квалифицированных автомехаников не обойтись.

Диагностика неисправностей

Начинать в любом случае нужно с диагностики многорычажной подвески. Первым делом произведите визуальный осмотр. Загоняйте автомобиль на яму или и приступайте к осмотру. Если вы сомневаетесь в собственных знаниях можно заручиться помощью более квалифицированного в этих вопросах товарища. Итак, сначала передняя часть подвески:

  • Первым делом снимайте амортизаторы и осматривайте их на наличие трещин или иных дефектов.
  • Далее, внимательно осмотрите шаровые, сайлентблоки, рычаг и штангу. Особое внимание уделяйте крепежу и уплотнителям из резины. Трещин разрывов или иных повреждений не должно быть.
  • Осмотрите днище в тех местах где его касаются детали подвески – резиновая прокладка в этих местах должна быть в порядке.

Если обнаружили неисправность, сперва оцените уровень своих знаний. Дабы в итоге не получилось так, что вы демонтируете поврежденную деталь, а поставить новую не сумеете. Неуверены в себе или не сумели обнаружить проблему, отправляйтесь в автосервис.

Передняя и задняя части независимой подвески

Итак, переходим к диагностике задней повестки. Здесь все на порядок проще, деталей меньше, а возможные неисправности заметны гораздо лучше:

  • Как и в первом случае осмотр начинайте с амортизаторов.
  • Если все в порядке переходите к тягам и уплотнителям.
  • Обратите внимание на выхлопную трубу и глушитель, в случае неисправности посторонние звуки могут исходить именно отсюда. Возможно, расшаталась одна из частей этих деталей, вот и причине стука. Покачайте глушитель в разные стороны, если стук исчезнет, значит, причина именно в этом и никаких проблем с подвеской нет.

Естественно, во время осмотра, устройство необходимо смазать и обязательно протянуть все резьбовые элементы подвески. Возможно, именно это решит вашу проблему. На этом «первая помощь» для вашего железного коня окончена.

Если неисправность сохраняется, и вы не понимаете ее причины лучше не лезть в устройство самому, а доверить его ремонт опытным автомеханикам.

К примеру, в случае неудачной замены той или иной детали, это, может, закончиться разрушением важного и весьма дорогостоящего элемента трансмиссии. Бывали случаи, когда водители ,желая, сэкономить небольшую сумму сами меняли копеечную запасть. Через месяц обеспокоенные тем, что автомобиль стал вести себя очень странно такие механики-любители, приезжали на СТО и узнавали о необходимости неприлично дорогостоящего ремонта уже всей подвески.

Правильная эксплуатация подвески

Наверняка у вас есть хоть один знакомый, который никогда не сталкивался с необходимости ремонта подвески своего автомобиля. Не стоит подозревать этого человека в колдовстве. На самом деле существует несколько простых способов использовать автомобиль так, что он никогда не потребует ремонта. Итак в первую очередь никогда и ни при каких обстоятельствах не заводите машину, а уж тем более не выезжайте на ней из гаража. Конечно же, это шутка, но в ней, как говорится, есть и доля истины. Как было сказано выше многорычажная подвеска, механизм, чрезвычайно нежный и плохо реагирует на наши дороги. Поэтому вот несколько советов, которые помогут вам как можно дольше обходиться без ремонта подвески:

  • Выбирайте автодороги, только с хорошим и твердым покрытием. Лучше сделать небольшой крюк и объехать грунтовку, за это подвеска вам скажет спасибо.
  • Обязательно каждые 10 тысяч километров пробега проверяйте состояние механизма. Лучше своевременно выполнить недорогой ремонт, чем потом капитально вкладываться в автомобиль.

На этом, пожалуй, все, и запомните главное правило любите и берегите свой автомобиль и он долго будет служить вам верой и правдой.

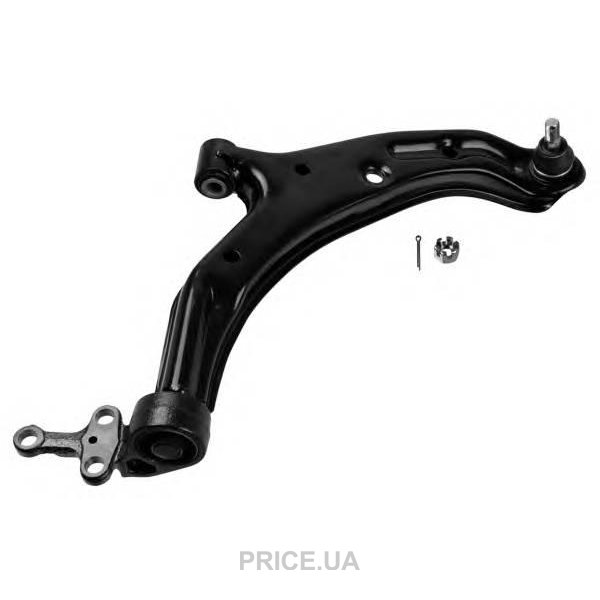

Рычаг независимой подвески колеса подвеска колеса 9873 SIDEM
