Нагрузочная вилка для проверки аккумуляторов своими руками

Всем привет, на днях я приобрел автомобильный аккумулятор и чтобы проверять его на работоспособность, решил собрать нагрузочную вилку, такая штука здорово выручит и при выборе АКБ в следующий раз.

Пассивная токовая нагрузка при подключении к аккумулятору позволит, во-первых измерить напряжение на аккумуляторе, а  во вторых нагрузить аккумулятор током около 100 ампер, если аккумулятор отдаст такие токи на протяжении 4-5 секунд без значительных просадок напряжения, значит в нём ещё остался порох. Эти штуки часто применяются для теста аккумуляторов в сервисах по продаже и обслуживанию автомобильных аккумуляторных батарей.

Наша нагрузочная вилка ничем не уступает промышленным образцам, принцип работы нагрузочной вилки тот же, метод реализации также не отличается.

Конструкция вилки проста до безобразия в её состав входит мощная пассивная нагрузка в виде толстой проволоки,  рассчитанной таким образом, чтобы нагрузить аккумулятор током около 100 ампер и цифровой вольтметр, который позволит проверить уровень заряда батареи до и во
время теста.

Найти нужную нагрузку, которая потерпит токи в 100 ампер очень трудно, поэтому пришлось немножко подумать чтобы найти самое оптимальное решение с использованием доступных материалов, чтобы проект мог повторить любой желающий.

И тут под руки попался нагревательный элемент от мощной плиты на два с лишним киловатта, провод скорее всего нихром. Очень желательно, чтоб нагревательный элемент был новым, так как нам придётся его выпрямить, а старая отработавшая проволока будет периодически ломаться при деформациях.

Для начала экспериментальным образом выяснил, что этот провод спокойно терпит токи в 7 — 10 ампер, нагревается естественно и даже слегка краснеет, что полностью нормально, следовательно мы можем сказать, что 10 таких проводов параллельно, могут спокойно пропускать токи в 100 ампер.

Основа положена, теперь перейдём к теории, нам всего лишь нужны две формулы закон дедушки Ома, чтобы выявить нужное сопротивление нагрузки для наших целей и формула расчета параллельного соединения резисторов.Но с учётом того, что все 10 резисторов у нас имеют одинаковое сопротивление, полученное исходя из закона ома значение, просто нужно умножить на 10.

Сначала нам нужно понять, какое сопротивление должна иметь нагрузка, чтобы при питающем напряжении 12 вольт ток в цепи был бы в районе 100 ампер.

Вот формула которая нам нужна.

Исходя из формулы становится ясно, что сопротивление нагрузки должно быть в районе 0,12 Ом, естественно по мере
разогрева сопротивление будет расти, а ток падать, но в нашем случае это не столь важно.

Итак, мы планировали использовать 10 параллельных проводов для нагрузки и знаем сопротивление, которое нам нужно для того, чтобы получить таки в 100 ампер.

Умножив полученное значение на 10 становится ясно, что сопротивление каждой из проволок должно быть около 1,2 Ом.

С теорией покончено, теперь перейдём к практической части.

Берём мультиметр, который способен корректно измерять низкоомные резисторы и экспериментально подбираем длину проводника, так чтобы сопротивление в этом участке было около 1,2 Ома, отмеряем длину полученного участка + запас два сантиметра.

Далее отрезаем проволоку и так 10 раз.

Когда отмеряем 10 проводков, затем их нужно будет скрутить вместе, для этой цели я воспользовался шуруповёртом, зажал их и прокрутил.

Далее на провод надеваем керамические изоляторы для предотвращения замыканий между определенными участками этого же провода.

Корпусом послужил отрезок профиля, не забываем о вентиляционных отверстиях.

Ну а теперь сам процесс сборки и монтажа…

Надеюсь всё будет понятно из фоток…

корпус делаем из алюминиевого строительного профиля

припаиваем колодку для соединения медного наконечника и проводов — ниже будет понятней…

небольшой кусок текстолита для соединения провода и нагревательной скрутки.

тоже припаиваем колодку к текстолиту, который сперва весь пропаяли оловом

затем обернули это всё в тепло или термо скотч ( не помню точно как называется) и приклеили к профилю на клей.

затем взял три мощных провода, так как одного толстого кабеля не нашёл у себя, спаял их вместе.

припаял один конец к щупу

затем взял от паяльника небольшого наконечник.

с одного края вставил наконечник с другого закрутил нагревательную скрутку или наше собранное сопротивление-нагрузку.

Далее собираем ручку для прибора, тоже из профиля только немного меньшего сечения.

кнопка для включения вольтметра

скручиваем ручку и вставляем кнопку.

прикручиваем ручку к прибору саморезами и практически всё готово… а да забыл про вольтметр.

вырезаем под него окошечко и ставим на герметик.

После полной сборки на прибор приклеиваем табличку напряжений.

Порядок проведения тестов следующий.

В самом начале замеряем напряжение на аккумуляторе, далее один из токо-съёмных контактов, по схеме это контакт-1 подключается к плюсу аккумулятора, к массе аккумулятора подключается контакт-3 и вольтметр на данный момент отобразит действующее напряжение на аккумуляторе без нагрузки.

Далее убираем контакт-3. замыкаем тумблер «sa1» и подключаем контакт-2 к массе аккумулятора и наблюдаем за показаниями вольтметра.Сейчас наша самодельная нагрузка пожирает 100 ампер тока от аккумулятора, тест длится 5 секунд. За это время внимательно следим за показаниями вольтметра, после отключения нагрузки исходя из таблицы можно сделать вывод.Одним словом сперва мы проверили напряжение на батарее без нагрузки, а затем с нагрузкой, если аккумулятор разряжается слишком быстро, при том изначально он был полностью заряжен, то скорее всего пластины покрыты сульфатной плёнкой из-за чего аккумулятор потерял ёмкость.Либо имеется проблема с одной или несколькими банками, например обрыв или осыпание пластин.
И ещё раз повторюсь этот тест нужно делать кратковременно не более 5 секунд, сама нагрузка будет при этом нагреваться это нужно учитывать.

Друзья надеюсь эта самоделка позволит вам избежать от покупки плохих аккумуляторов, ну и проверить старый при

необходимости.

Автор; АКА Касьян


Нагрузочная вилка для проверки аккумулятора своими руками. — DRIVE2

Полный размер

Нагрузочная вилка для проверки аккумулятора автомобиля — своими руками.
Расчет и изготовление нагрузочной вилки из подручных средств.

Зачем нужен такой инструмент.
Допустим вы заметили, что аккумулятор быстро садится при работе стартера.
Причина может быть в слабом аккумуляторе или стартер начал на себя брать слишком большую нагрузку.
Вот тут и нужна нагрузочная вилка.
Методика:
1.заряжаем аккумулятор(не меньше 12,7 и то не сразу после выключения зарядки)
2. подсоединяем вольтметр к аккумулятору
3. нагружаем вилкой аккумулятор 5-7 секунд

если напряжение во время нагрузки упало ниже 10,7 то причина аккумулятор.
если выше 10,7 то с аккумулятором все в порядке. Разбирайтесь со стартером.

Я сделал такое устройство когда решил поменять аккумулятор.
Сделал. Проверил. И оказалось проблема в стартере. Разобрал стартер. Оказалось что все 6 втулок износились ПОЛНОСТЬЮ. От них остались только следы. Поменял и… Аккумулятор ездит ещё 2 года. Хотя поменять уже теперь подумываю.

Самая большая проблема найти подходящее сопротивление 0,1 Ом. 100 Ампер.
На фото и видео видно. У меня такие валялись в гараже(жалко было выбросить). Еще такие сопротивления использовали раньше для самодельных электросварок, чтобы подбирать нужный сварочный ток.

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Как своими руками сделать нагрузочную вилку для аккумулятора?

Нагрузочная вилка — прибор, необходимый для того, чтобы определять степень заряженности и исправности автомобильной аккумуляторной батареи. С ее помощью можно определять уровень напряжения АКБ на холостом ходу автомобиля и под нагрузкой. Нагрузочная вилка для аккумулятора своими руками также может быть изготовлена — при наличии определенных навыков и умения.

Содержание статьи

Что представляет из себя нагрузочная вилка

Стандартные нагрузочные вилки часто производятся в виде вольтметров с ручкой с возможностью подключения нагрузки параллельно самому вольтметру. Нагрузка выполняется в виде спирали, которая имеет функции подключения различными способами. Есть вилки, которые можно вывести на банки аккумулятора, есть приборы для тестирования 12-вольтовых аккумуляторов — когда нагрузка подсоединяется посредством гайки.

Современные вилки оснащены жидкокристаллическим дисплеем и, как правило, имеют несколько нагрузочных режимов. Для тестирования обычных аккумуляторов будет достаточно вилки, имеющей токовую нагрузку 100 А.

Любая нагрузочная вилка — это один из элементов замкнутой электрической цепи, который имеет довольно большой показатель мощности. Самый простой вариант такого прибора состоит из вольтметра, резистора из проволоки и двух зажимов.

Вариантов того, как сделать нагрузочную вилку самостоятельно, — много. Как говорится, «было бы достаточно хлама в гараже». Потому что часто ее мастерят именно из подручных средств, исходя из того, что используется она нечасто, и специально покупать ее вовсе не обязательно. Главное, чтобы электрическая схема была выстроена верно, в соответствии с простыми расчетами.

Самый простой способ изготовления нагрузочной вилки

Для того чтобы сделать самую простую вилку и тут же снять необходимые показания, вам понадобятся следующие подручные средства и действия:

  • Любая спираль. Можно взять добротную спираль от завалявшейся в гараже старой электрической плитки.
  • Спираль следует свернуть в несколько слоев (проволочных жил), добившись показателя сопротивления 0,1-0,15 Ом.
  • Нужно взять сам аккумулятор (с напряжением до 15 В), автомобильную лампочку (например, снять ее с поворотников, мощностью 21 Вт). Такое самодельное сопротивление можно либо припаять, либо закрепить винтом и гайкой. Также понадобится мультиметр с диапазоном тока 10 ампер.
  • Вся цепь собирается и подключается последовательно.
  • Затем зажимы выводятся на клеммы АКБ.
  • Мультиметр выдает показания тока, протекающего по цепи. Обычный показатель, в данном случае, равен ±1,78 А.
  • Теперь убираем мультиметр и снова включаем всю цепь.
  • Снимаем с его помощью показания напряжения на спирали, которая свита в несколько слоев. Здесь показатель будет уже в милливольтах, около 197 мВ.
  • Рассчитываем нужное сопротивление по закону Ома — 0,197: 1,78= 0,11 Ом.

Таким образом, сопротивление самодельного резистора у нас составляет 0,11 Ом. Теперь нужно подсоединить его к батарее на 5-10 секунд с подсоединенным к ней мультиметром, который будет измерять показатели напряжения в диапазоне постоянки на 20 вольт. Снимаем показания, фиксируем их. Нагрузочная вилка, сделанная своими руками, срабатывает хорошо в том случае, если сборка цепи была осуществлена правильно.

Второй способ настолько же прост

Для этого потребуются «запчасти» от старых автомобилей.

Если они имеются в гараже, то изготовить самодельную нагрузочную вилку можно так:

  • взять размыкатель массы от старого авто, например, от ГАЗЕЛи;
  • извлечь «на свет» из гаража два допрезистора для вентилятора;
  • добавить в схему зажимы и провода.

Общие технические характеристики такого устройства будут следующими: сопротивление резистора от 0,23 Ом (может быть чуть больше или меньше), показатель рабочей величины тока (учитывая охлаждение вентилятором) — 15 ампер, напряжение стандартное — 12 вольт. Что касается резисторов именно этого типа, их преимущество в том, что они имеют встроенные предохранители, срабатывающие в случае перегрева внутри цепи. Если используется один резистор, показатель нагрузки с ним будет 50 ампер, а если два идут в параллели, то, соответственно, 100 ампер.

Нестандартное решение вопроса

В данном случае нагрузочная вилка изготавливается еще более интересным способом, с помощью канализационной трубы, аккуратно разрезанной в продольном направлении.

Здесь приводится схема конструкции вилки, рассчитанная на проверку показателей сорпотивления аккумуляторов на 12 вольт с емкостью от нескольких десятков ампер-часов:

  • константовая проволока, 12 витков со внутренним диаметром намотки 38 мм;
  • к концам проволоки привариваются шпильки М8;
  • все это может прекрасно подойти к канализационной трубе, если ее диаметр составляет 50 мм;
  • щель закрывается вторым куском такой же трубы;
  • по бокам устанавливаются заглушки, и конструкция готова.

Технические параметры: показатель сопротивления около 0,1 Ом, ток при напряжении 12 вольт составляет от 110 до 120 ампер. Длительность нагрузки в этом случае должна быть минимальной, не более 3-5 секунд (к сожалению, устройство очень быстро нагревается). Все показатели аккумулятора измеряются так же, вольтметром любого типа. При создании такой вилки рекомендуется воспользоваться таблицей расчета сопротивлений проводов различной длины.

Общие рекомендации по конструированию самодельных нагрузочных вилок

Перед тем как начать собирать вилку самостоятельно, не забудьте измерить показатели напряжения в каждой банке аккумуляторной батареи и проверьте возможность доступа к банкам. Также не помешает заново прочесть инструкцию, прилагаемую к вашей батарее: в ней содержатся минимальные и максимально возможные для нее показатели тока под нагрузкой, что очень важно.

Зажимы, употребляемые при замерах, должны быть прочными, чтобы они могли выдержать большой ток, когда на батарею пойдет нагрузка. Лучше присоединять «крокодилы» к аккумулятору с помощью крепких проводов.

Все соединительные части электрической цепи должны быть крепко спаяны. Для этого вам понадобится хороший сварочный аппарат.

Для удобства применения всю цепь рекомендуется размещать на заранее подготовленном каркасе. Материалы каркаса следует изготавливать из металла, устойчивого к возгоранию.

И еще несколько важных советов:

  • правильно рассчитывайте мощность во избежание перегрева;
  • не присоединяйте самодельное устройство к АКБ во время ее зарядки;
  • не храните самодельную вилку вблизи от аккумуляторов;
  • проветривайте помещение до и после работы с вашим устройством;
  • не держите вилку дольше, чем 3-5 секунд, во избежание порчи аккумулятора.

Как видите, нагрузочная вилка для аккумулятора своими руками изготавливается несложно. Важно вспомнить из школьного курса физики о том, как правильно рассчитывать показатели сопротивления, и правильно собрать электрическую цепь из подходящих подручных средств. Также при использовании самодельной нагрузочной вилки не переборщите с током и внимательно следите за его показателями.

Нагрузочная вилка для аккумулятора своими руками

Нагрузочная вилка — прибор, необходимый для того, чтобы определять степень заряженности и исправности автомобильной аккумуляторной батареи. С ее помощью можно определять уровень напряжения АКБ на холостом ходу автомобиля и под нагрузкой. Нагрузочная вилка для аккумулятора своими руками также может быть изготовлена — при наличии определенных навыков и умения.

Что представляет из себя нагрузочная вилка

Стандартные нагрузочные вилки часто производятся в виде вольтметров с ручкой с возможностью подключения нагрузки параллельно самому вольтметру. Нагрузка выполняется в виде спирали, которая имеет функции подключения различными способами. Есть вилки, которые можно вывести на банки аккумулятора, есть приборы для тестирования 12-вольтовых аккумуляторов — когда нагрузка подсоединяется посредством гайки.

Современные вилки оснащены жидкокристаллическим дисплеем и, как правило, имеют несколько нагрузочных режимов. Для тестирования обычных аккумуляторов будет достаточно вилки, имеющей токовую нагрузку 100 А.

Любая нагрузочная вилка — это один из элементов замкнутой электрической цепи, который имеет довольно большой показатель мощности. Самый простой вариант такого прибора состоит из вольтметра, резистора из проволоки и двух зажимов.

Вариантов того, как сделать нагрузочную вилку самостоятельно, — много. Как говорится, «было бы достаточно хлама в гараже». Потому что часто ее мастерят именно из подручных средств, исходя из того, что используется она нечасто, и специально покупать ее вовсе не обязательно. Главное, чтобы электрическая схема была выстроена верно, в соответствии с простыми расчетами.

Самый простой способ изготовления нагрузочной вилки

Для того чтобы сделать самую простую вилку и тут же снять необходимые показания, вам понадобятся следующие подручные средства и действия:

  • Любая спираль. Можно взять добротную спираль от завалявшейся в гараже старой электрической плитки.
  • Спираль следует свернуть в несколько слоев (проволочных жил), добившись показателя сопротивления 0,1-0,15 Ом.
  • Нужно взять сам аккумулятор (с напряжением до 15 В), автомобильную лампочку (например, снять ее с поворотников, мощностью 21 Вт). Такое самодельное сопротивление можно либо припаять, либо закрепить винтом и гайкой. Также понадобится мультиметр с диапазоном тока 10 ампер.
  • Вся цепь собирается и подключается последовательно.
  • Затем зажимы выводятся на клеммы АКБ.
  • Мультиметр выдает показания тока, протекающего по цепи. Обычный показатель, в данном случае, равен ±1,78 А.
  • Теперь убираем мультиметр и снова включаем всю цепь.
  • Снимаем с его помощью показания напряжения на спирали, которая свита в несколько слоев. Здесь показатель будет уже в милливольтах, около 197 мВ.
  • Рассчитываем нужное сопротивление по закону Ома — 0,197: 1,78= 0,11 Ом.

Таким образом, сопротивление самодельного резистора у нас составляет 0,11 Ом. Теперь нужно подсоединить его к батарее на 5-10 секунд с подсоединенным к ней мультиметром, который будет измерять показатели напряжения в диапазоне постоянки на 20 вольт. Снимаем показания, фиксируем их. Нагрузочная вилка, сделанная своими руками, срабатывает хорошо в том случае, если сборка цепи была осуществлена правильно.

Второй способ настолько же прост

Для этого потребуются «запчасти» от старых автомобилей.

Если они имеются в гараже, то изготовить самодельную нагрузочную вилку можно так:

  • взять размыкатель массы от старого авто, например, от ГАЗЕЛи;
  • извлечь «на свет» из гаража два допрезистора для вентилятора;
  • добавить в схему зажимы и провода.

Общие технические характеристики такого устройства будут следующими: сопротивление резистора от 0,23 Ом (может быть чуть больше или меньше), показатель рабочей величины тока (учитывая охлаждение вентилятором) — 15 ампер, напряжение стандартное — 12 вольт. Что касается резисторов именно этого типа, их преимущество в том, что они имеют встроенные предохранители, срабатывающие в случае перегрева внутри цепи. Если используется один резистор, показатель нагрузки с ним будет 50 ампер, а если два идут в параллели, то, соответственно, 100 ампер.

Нестандартное решение вопроса

В данном случае нагрузочная вилка изготавливается еще более интересным способом, с помощью канализационной трубы, аккуратно разрезанной в продольном направлении.

Здесь приводится схема конструкции вилки, рассчитанная на проверку показателей сорпотивления аккумуляторов на 12 вольт с емкостью от нескольких десятков ампер-часов:

  • константовая проволока, 12 витков со внутренним диаметром намотки 38 мм;
  • к концам проволоки привариваются шпильки М8;
  • все это может прекрасно подойти к канализационной трубе, если ее диаметр составляет 50 мм;
  • щель закрывается вторым куском такой же трубы;
  • по бокам устанавливаются заглушки, и конструкция готова.

Технические параметры: показатель сопротивления около 0,1 Ом, ток при напряжении 12 вольт составляет от 110 до 120 ампер. Длительность нагрузки в этом случае должна быть минимальной, не более 3-5 секунд (к сожалению, устройство очень быстро нагревается). Все показатели аккумулятора измеряются так же, вольтметром любого типа. При создании такой вилки рекомендуется воспользоваться таблицей расчета сопротивлений проводов различной длины.

Общие рекомендации по конструированию самодельных нагрузочных вилок

Перед тем как начать собирать вилку самостоятельно, не забудьте измерить показатели напряжения в каждой банке аккумуляторной батареи и проверьте возможность доступа к банкам. Также не помешает заново прочесть инструкцию, прилагаемую к вашей батарее: в ней содержатся минимальные и максимально возможные для нее показатели тока под нагрузкой, что очень важно.

Зажимы, употребляемые при замерах, должны быть прочными, чтобы они могли выдержать большой ток, когда на батарею пойдет нагрузка. Лучше присоединять «крокодилы» к аккумулятору с помощью крепких проводов.

Все соединительные части электрической цепи должны быть крепко спаяны. Для этого вам понадобится хороший сварочный аппарат.

Для удобства применения всю цепь рекомендуется размещать на заранее подготовленном каркасе. Материалы каркаса следует изготавливать из металла, устойчивого к возгоранию.

И еще несколько важных советов:

  • правильно рассчитывайте мощность во избежание перегрева;
  • не присоединяйте самодельное устройство к АКБ во время ее зарядки;
  • не храните самодельную вилку вблизи от аккумуляторов;
  • проветривайте помещение до и после работы с вашим устройством;
  • не держите вилку дольше, чем 3-5 секунд, во избежание порчи аккумулятора.

Как видите, нагрузочная вилка для аккумулятора своими руками изготавливается несложно. Важно вспомнить из школьного курса физики о том, как правильно рассчитывать показатели сопротивления, и правильно собрать электрическую цепь из подходящих подручных средств. Также при использовании самодельной нагрузочной вилки не переборщите с током и внимательно следите за его показателями.

Самодельная нагрузочная вилка за 100 р — Lada Priora sedan, 1.6 liter, 2011 year on DRIVE2

Для тестирования Аккумуляторных батарей часто применяют нагрузочную вилку, для определения как АКБ держит нагрузку . Вот и мне захотелось завести такой прибор для теста АКБ . Но погуглив интерент и глядя на цены просто жаба душила отдавать минимум 700 р за кусок сопротивления и вольтметр .
Взвесив все за и против решил делать сам .
Задачей была поставлена
1. Минимальная цена
2. Функциональность .
Дизайн не в счет .
На работе раздобыл сопротивление с Ящика сопротивлений с неизвестным сопротивлением, главное что сечение материала позволяло пропустить ток довольно большой . Если взять технические характеристики то в зависимости от сопротивления оно способно выдержать ток порядка 180 А .

Zoom

Для нагрузочной вилки 100 А нам необходимо сопротивление согласно Закона Ома 12.6/100=0.126 Ом, а для вилки 200 А сопротивление 12.6/200=0.063 Ом .

С помощью того же закона Ома от сопротивления отрезал необходимое количество витков от заготовки .

Zoom

Получилось 4 витка . И вычисляем его сопротивление с помощью закона Ома .

Zoom

Ток 8.6 А напряжение 0.767 в Итого 0.767/8.6=0.089 Ом

В Итоге имеем нагрузочное сопротивление для АКБ 0.089 Ом

Что даст ток нагрузки для АКБ 12.6/0.089=141А

Ну а дальше
1. Кусок гибкого провода 10 мм*2 остатки 50 руб
2. Ручка от болгарки 20 руб
3. Плюсовая клема для АКБ
4. И кусок текстолита
5. Медная шпилька
6. И обычный китайский мультиметр
болтики не считаем ))))

Все собираем до кучи и тестируем

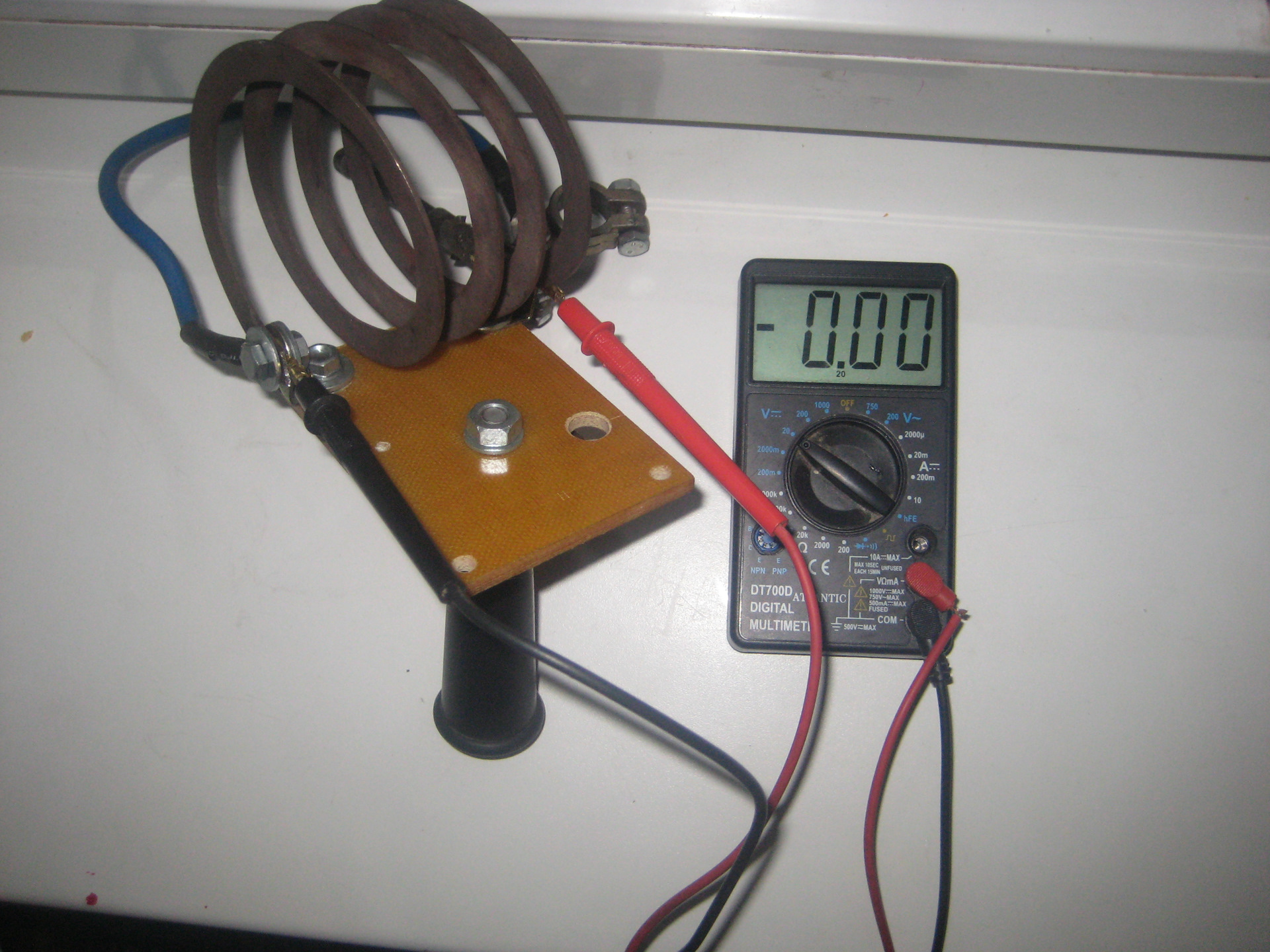

Zoom

Zoom

Zoom

Zoom

Zoom

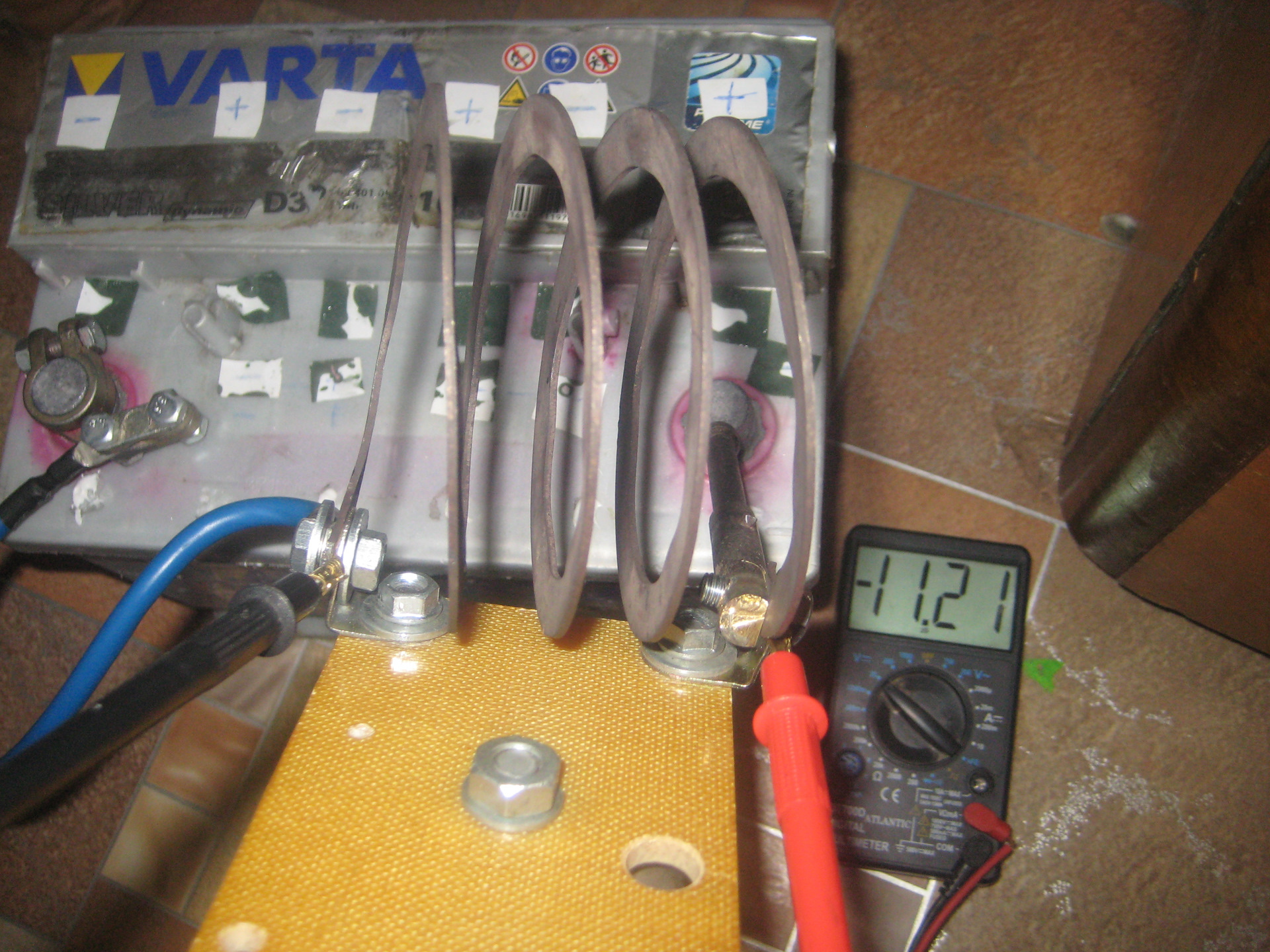

Напряжение АКБ под нагрузкой 124А на 5 секунде измерения

Zoom

В процессе измерения сопротивление нагревается до 60 градусов за 5 секунд что для него просто мелочи

Price tag: 100 ₽ Mileage: 105,000 km

как ей пользоваться, как сделать своими руками

Многие автолюбители попадали в ситуацию, когда под рукой есть аккумуляторная батарея, а степень ее готовности к работе неизвестна. И хочется по-быстрому определить – можно ли ее ставить на автомобиль. Самый простой прибор для проверки аккумулятора – нагрузочная вилка. Имея ее под рукой и обладая небольшими знаниями по ее применению, можно почти мгновенно определить исправность аккумулятора, и одновременно оценить уровень его заряда.

Устройство нагрузочной вилки

В устройстве аккумуляторной вилки нет ничего сложного.

Современный вид аккумуляторной вилки

Независимо от типа и конструкции в ее состав входят следующие элементы:

  • Вольтметр с диапазоном измерений, соответствующим напряжению тестируемого аккумулятора.
  • Малоомный резистор, обеспечивающий при подключении рабочий ток для устройства, питаемого от тестируемой батареи. Это может быть и самодельный резистор из нихромовой проволоки.
  • Провода и зажимы для подключения нагрузки к выводам АКБ.
  • В большинстве современных устройств устанавливается выключатель или кнопка для подключения нагрузки в работу.

Не совсем понятно, почему этому измерительному прибору присвоено название вилки. Возможно, это название произошло от того, что первые модели вместо зажимов и проводов имели выступающие контакты в виде «рогов». А вся конструкция по внешнему виду действительно напоминала вилку, которую «втыкали» в тестируемую батарею.

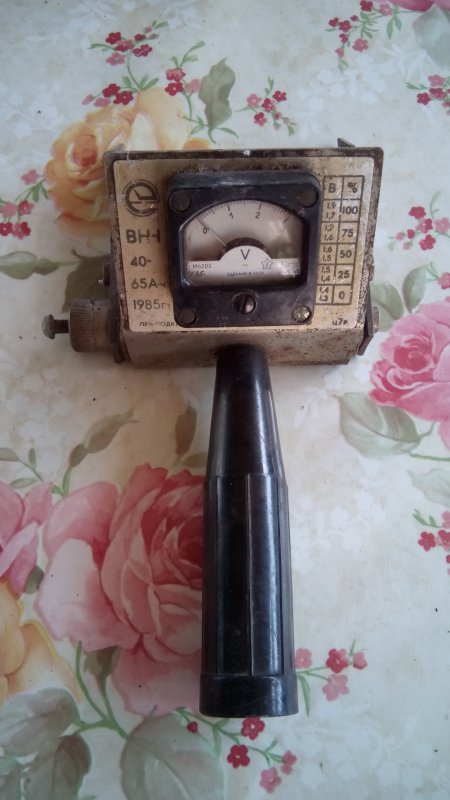

Один из старых видов нагрузочной вилки

Принцип действия измерительного устройства

Поскольку в этом приборе обязательно устанавливается вольтметр, то аккумуляторная любая нагрузочная вилка может применяться и для проверки напряжения в любой точке бортовой сети автомобиля. Но основное ее назначение – тестирование аккумуляторной батареи, то есть проверка ее готовности к обеспечению рабочего значения тока.

Контактные зажимы вилки подсоединяются к клеммам аккумулятора, а затем производится «включение» нагрузки на короткое время. По уровню напряжения, которое выдает АКБ после подключения рабочего сопротивления, и по его изменению делается вывод о степени готовности аккумулятора и об его исправности.

В основном подобные устройства применяются для автомобильных аккумуляторов, рассчитанных на 12 В или 24 В. Поэтому шкала измерения вольтметра должна быть до 15 В, реже – до 30 В. Рабочий ток, обеспечивающий запуск автомобильного стартера, составляет 80 – 120 ампер. Подключаемое сопротивление прибора должно обеспечивать такой ток при соответствующем напряжении АКБ.

Перед включением нагрузки полезно проверить величину заряда аккумулятора. Для этого нужно измерить разность потенциалов на клеммах батареи в безнагрузочном режиме.

Для 12-вольтовых аккумуляторов их заряженность оценивается по следующим данным вольтметра:

Оценка заряда АКБ, проверяемая в режиме холостого хода

Напряжение на клеммах АКБ, В12,712,512,212Менее 12
ОценкаОтличноХорошоУдовлетворительноПлохоНет заряда
Степень заряженности, %1007550250

Понятно, что проверять работу слабо заряженной аккумуляторной батареи под нагрузкой не имеет смысла. Нагружая большим током такую АКБ, ее можно просто повредить. Сначала ее надо подзарядить, а уж затем устраивать проверку на готовность.

Полностью заряженный аккумулятор предстоит тестировать на готовность к работе. Для этого подключается рабочее сопротивление вилки на несколько секунд. По показаниям вольтметра определяется степень готовности АКБ.

Подключение аккумуляторной вилки с нагрузкой к АКБ

Оценка готовности аккумулятора к работе проводится в соответствии с данными, приведенными в таблице:

Оценка готовности АКБ, проверяемая при рабочей нагрузке

Напряжение на клеммах АКБ, В>10,29,58,58< 8
ОценкаОтличноХорошоУдовлетворительноПлохоНет заряда
Степень готовности к работе, %1007550250

Стоит заметить, что дополнительным показателем годности батареи является изменение напряжения на ее клеммах. У исправных аккумуляторов сразу после подключения нагрузки напряжение «проседает» до минимальных показаний, а затем за несколько секунд постепенно возрастает на 0,2 – 0, 5 В.

Разновидности нагрузочных аккумуляторных вилок

Даже такой несложный прибор выпускается в различных вариантах. И это относится не только к его внешнему виду.

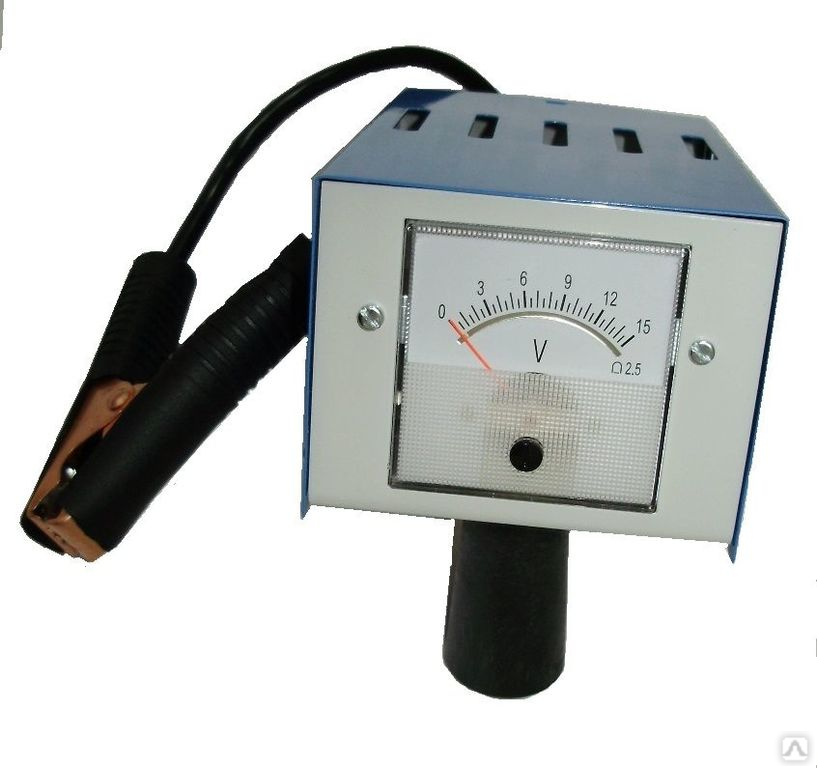

Вилка со стрелочным индикатором и двумя проводами

Нагрузочные аккумуляторные вилки различаются по следующим характеристикам:

  • Вид вольтметра. Сейчас чаще пользуются цифровыми табло вместо стрелочных. Они дают лучшее восприятия и позволяют более точно оценить изменение напряжения при тестировании под нагрузкой.
  • Диапазон измеряемого напряжения и точность шкалы измерения.
  • Величина сопротивления подключаемой нагрузки.
  • Сменяемость нагрузочного сопротивления. У разных типов аккумуляторов величина рабочего тока может сильно отличаться. Если прибор содержит несколько сменных нагрузочных резисторов, то им можно тестировать АКБ при разных токах нагрузки. У современных нагрузочных вилок изменение нагрузочного сопротивления проводится не механической заменой, а изменением нагрузочного режима на электронном табло.
  • Вариантом подключения прибора к клеммам аккумулятора. Различаются нагрузочные вилки с двумя проводами и с одним проводом. Во втором случае роль провода выполняет контактный штырь, расположенный на корпусе прибора.

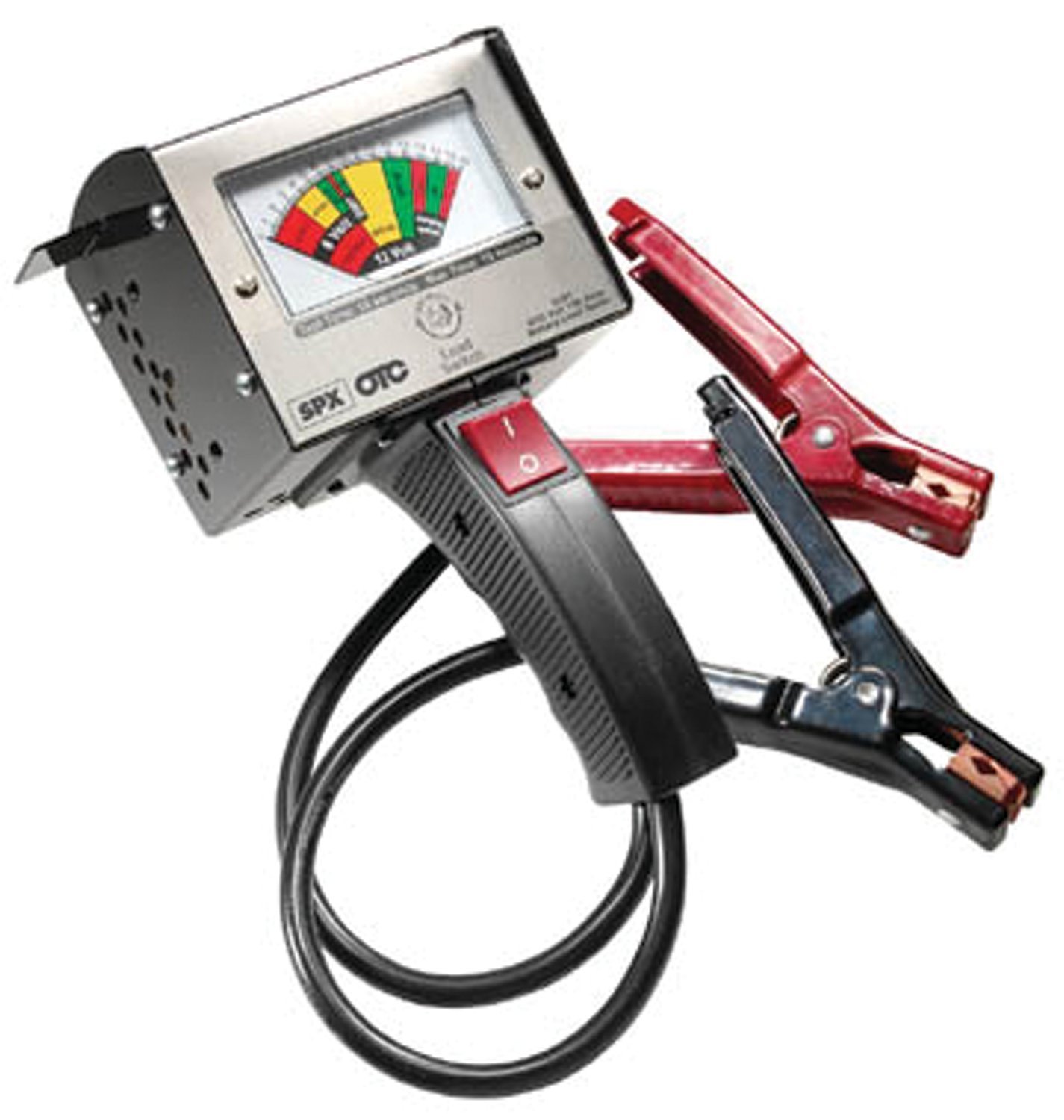

Вилка с цифровым дисплеем и одним проводом

Как правильно пользоваться нагрузочной вилкой для аккумулятора

Простому прибору соответствуют несложные инструкции по применению. Но соблюдение нехитрых правил обеспечит достоверность данных о состоянии аккумулятора. А их нарушение может повредить как само проверочное устройство, так и тестируемую АКБ.

  • Измерения при подключенной нагрузке проводить не более чем 10 сек. Этого времени вполне достаточно, чтобы получить все необходимые данные. А длительная работа под нагрузкой приведет к излишнему разряду АКБ и к перегреву собственного сопротивления прибора.
  • Подходящая температура для тестирования – 15 – 20 °С. Стандартные калибровки проводятся при такой температуре. Да и лишний раз нагружать аккумулятор, заставляя его работать в минусовых условиях, не следует.
  • Необходимо проверять надежность контактов при соединении проводов вилки с клеммами АКБ. Плохой контакт приведет к недостоверным показаниям при проверке.
  • Не стоит применять нагрузки, обеспечивающие ток проверки более 120 ампер. Да, при запуске бывают токи до 200 А. Но батарея, способная надежно выдавать 120 А, при необходимости выдержит и 200 А. Лишний раз нежелательно проводить проверку при самых экстремальных условиях.

Как самому сделать нагрузочную вилку для аккумулятора

При желании можно изготовить самодельную нагрузочную вилку. Из готовых изделий понадобится только вольтметр. Все остальное можно соорудить из подручных материалов.

Наибольшую трудность представляет расчет и создание внутреннего сопротивления, рассчитанного на необходимый ток. Если делать его своими руками, то самым подходящим материалом будет нихромовая проволока от нагревательных спиралей электроплиток. Можно подобрать металлическую полосу из других нагревателей. Для того, чтобы при напряжении 12 В обеспечить ток 80 – 120 А, сопротивление нагрузки должно составлять 0,1 – 0,15 Ом. Найти мультиметр, способный точно измерять подобные сопротивления, сложно. Поэтому проще подобрать длину одного элемента, замеряя ток, пропускаемый им, а затем соединить параллельно несколько таких проволок или полос.

Расчет рабочего сопротивления вилки

Порядок действий:

  • Используя мультиметр с диапазоном измеряемого тока до 15 А, подбирается длина одной нихромовой проволочины или нагревательной полосы, обеспечивающая пропускание тока в 10 – 12 А. Или точным мультиметром замерить сопротивление в 1 – 1,2 Ом.
  • Параллельное соединение 10 таких элементов позволит получить нагрузку, пропускающую ток в 100 – 120 А.
  • Все элементы соединяются параллельно. Проволоку лучше свивать в «косу». Для более надежной скрутки их можно зажать в патроне дрели или шуруповерта.
  •  Изготовленное сопротивление укладывается в подходящий корпус и закрепляется в нем. Если придется изгибать ее несколько раз, то надо следить за тем, чтобы витки не соприкасались друг с другом. Для надежности можно надеть на места изгиба изолирующие цилиндры.
  • Концы сопротивления припаиваются к выводным контактам, а снаружи припаиваются соединительные провода.

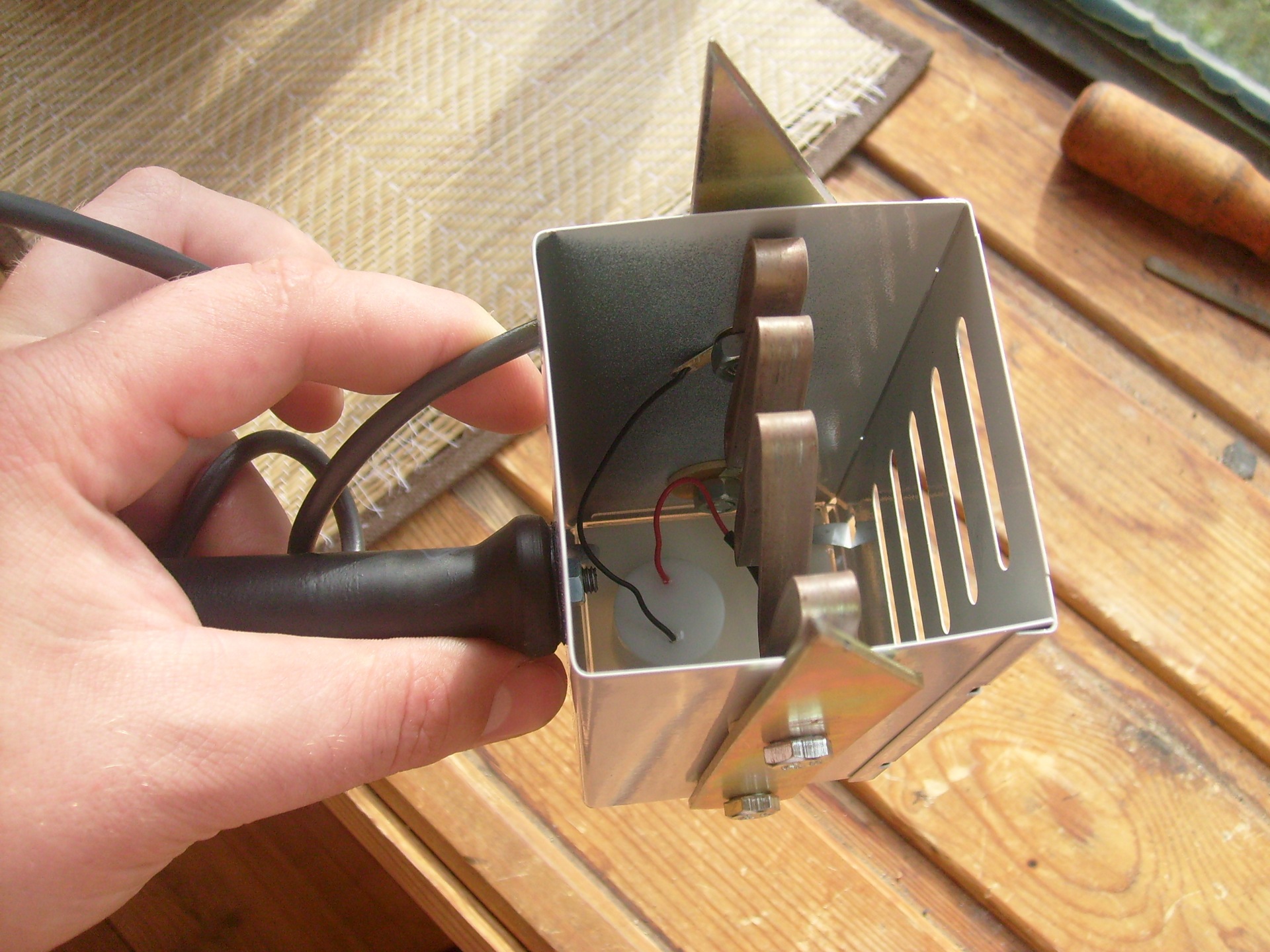

Самодельное нагрузочное сопротивление для аккумуляторной вилки в корпусе

  • Параллельно к нагрузке подключается вольтметр.
  • На концах соединительных проводов крепятся зажимы для подсоединения к клеммам АКБ.

Нагрузочная вилка для аккумуляторов своими руками — Auto-Self.ru

 Если водитель автомобиля уверен в том, что топлива в баке достаточно, но машина не заводится, первое, что приходит на ум – проблема с аккумуляторной батареей. Аккумулятор – это одна из важных составляющих электрооборудования автомобильного транспорта. Основная его функция – помогать стартеру запускать двигатель. В случае если автомобиль не заводится, бывалые автолюбители рекомендуют провести проверку батареи. Способов существует достаточно много, но сегодня мы расскажем, как правильно проверить аккумулятор нагрузочной вилкой, о типах данного устройства, а также как сделать нагрузочную вилку для аккумуляторов своими руками.

Так что же такое нагрузочная вилка

Нагрузочное сопротивление вилки в виде спирали.



Итак, вилка нагрузочная для проверки аккумулятора – это прибор, главное функциональное свойство которого – измерять степень заряда или разряженности аккумуляторной батареи. Конструкция данного приспособления достаточно проста – в металлический корпус устанавливается вольтметр и определенное количество нагрузочных спиралей, которые выполняют роль сопротивления. Отрицательный (минусовой) электрод вольтметра присоединен к металлическому штырю (его видно на задней части металлического корпуса), а плюсовой – к проводу достаточно большого сечения, который заканчивается специальным зажимом. Именно зажим подсоединяют к клеммам аккумуляторной батареи в процессе диагностики последней.

Для чего нужна проверка аккумуляторной батареи

Как было сказано выше – аккумулятор прибор, отвечающий за запуск двигателя любого автомобильного транспорта, и от его исправности зависит, поедете вы сегодня на машине или будете идти пешком. К сожалению, покупка новой батареи не дает гарантии того, что она будет исправной, поэтому для успокоения лучше проводить проверку аккумулятора нагрузочной вилкой при покупке. Как проводить проверку будет описано ниже.

Если до изготовления нагрузочной вилки у вас не «дошли» руки, то существует несколько иных способов, как проверить аккумулятор без нагрузочной вилки.

Основные из них:

  • внешний (визуальный) осмотр батареи;
  • измерение уровня электролита;
  • диагностика плотности электролита с помощью ареометра;
  • проверка, используя вольтметр, а также мультиметр.

Как правильно сделать выбор

Разнообразный ассортимент нагрузочных вилок часто ставит в тупик желающего купить данное приспособление. Как понять, какая вилка для проверки аккумулятора лучше, как не ошибиться с выбором?

Прежде всего, стоит отметить, что, не смотря на широкий ассортимент, вилки отличаются по нескольким факторам: диапазоном измерения, величиной нагрузки, типом аккумулятора.

Виды нагрузочных вилок для проверки аккумуляторов можно классифицировать по такому принципу:

  • диапазон измерения;
  • величина нагрузки;
  • вид аккумуляторной батареи: кислотная или щелочная.

Кроме вышеперечисленных типов, нагрузочные вилки могут классифицироваться по виду индикатора. В современных вариантах данного приспособления вмонтированы уже жидкокристаллические индикаторы. Следует отметить, что ответ на вопрос, а сколько стоит нагрузочная вилка для аккумулятора, тоже будет зависеть от функциональных возможностей того ли иного типа прибора.

Как же использовать прибор

Проверка напряжения аккумулятора нагрузочной вилкой без нагрузки



Не секрет, что водители – новички, а в особенности водители – женщины, с опаской подходят к любым проблемам, относящимся к внутреннему строению и составляющим автомобиля. Однако, хотим вас успокоить, что работать с данным прибором достаточно просто.

Так как пользоваться нагрузочной вилкой для аккумулятора?

Существует два варианта проверки аккумулятора нагрузочной вилкой. Давайте коротко остановимся на каждом способе как проверить аккумулятор нагрузочной вилкой.

Проверка без нагрузки

Для данной диагностики необходимо провести предварительные работы – отключить батарею от зарядки и обязательно подождать, чтобы прошло не меньше 6 часов. Затем следует «плюсовой» зажим прибора подсоединить к аналогичной клемме АКБ, а «минусовым» штырем прикасаются к аналогичной клемме. Снимают показания индикатора. Этот способ работы с вилкой покажет вам степень заряженности батареи:

  • при значении вольтметра в промежутке 11,5–11,8 показывает полное разряжение аккумулятора;
  • показания, варьирующиеся в диапазоне 11,8–12,1 свидетельствуют, что осталось 25% заряда;
  • цифры 12,1–12,3 – значит, батарея заряжена наполовину;
  • показатели 12,3–12,6 – батарея имеет 75% заряда;
  • 12,6–12,9 – такие цифры говорят о полном (100%) заряде батареи.
Проверка с нагрузкой

Проверка напряжения аккумулятора нагрузочной вилкой под нагрузкой



Это следующий этап диагностики аккумулятора. Он ничем не отличается от первого способа, исключением является только то, что вы подключаете соответствующую нагрузку к нагрузочной вилке. Этапы проведение аналогичны для проверки без нагрузки. Обратите внимание, что диагностику необходимо проводить на протяжении не больше 5 секунд. Если показатели на индикаторе вилки показывают более 10, 2 вольт – значит, что аккумулятор заряжен, в противном случае следует провести зарядку. Если же результаты первой и второй диагностики разительно отличаются можно сделать итог, что батарея неисправна.

Делаем нагрузочную вилку самостоятельно

Именно потому, что нагрузочная вилка для аккумулятора имеет немаленькую цену, бывалые автолюбители предпочитают пользоваться вилком собственного изготовления. Весь процесс, как сделать нагрузочную вилку для проверки аккумулятора, можно разделить на такие этапы:

  • определяем напряжение в одной банки вашего аккумулятора в полностью заряженном состоянии. Это можно проводить опытным путем, или же прочитать в руководстве к батареи. Важный фактор – убедитесь, что у вас есть возможность доступа ко всем банкам;
  • используя микроамперметр и резистор, проведите градацию будущей вилки;
  • высчитайте сопротивление резисторов;
  • подключите щупы и хорошо пропаяйте места крепления. Не забудьте указать полярность каждого щупа;
  • закрепите все части будущей вилки в металлическом корпусе.

Надеемся, что хоть немного помогли вам изучить тему «Нагрузочная вилка для автомобильного аккумулятора», и теперь вы сможете выбрать или сделать самостоятельно именно тот прибор, который вам нужен.



Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

ПРОВЕРКА АККУМУЛЯТОРА НАГРУЗОЧНОЙ ВИЛКОЙ — Сообщество «Гаражные дела» на DRIVE2


Основные функции
Нагрузочная вилка предназначена для определения степени заряженности и исправности автомобильной аккумуляторной батареи с номинальным напряжением 12 вольт; а также проверки исправности генератора бортовой сети с помощью высокоточного вольтметра.
Технические характеристики:
Номинальное напряжение АБ: 12 В
Емкость тестируемых АБ: до 190 А-ч
Диапазон вольтметра: 0-15 В
Точность: 2,5%
Номинальное сопротивление: 0,1Ом ± 10%
Рабочий диапазон температур: –30°С – +60°С
Время измерения:
под нагрузкой, электрод «Н»: не более 5 сек.
без нагрузки, электрод «В»: не ограничено
Особенности
Большой вольтметр облегчает считывание показаний
Наличие двух электродов упрощает использование прибора
Коррозиестойкое покрытие корпуса прибора
Проверка аккумулятора с помощью нагрузочной вилки
С помощью нагрузочной вилки можно проверить степень зарядки и состояние аккумулятора. Проверять следует каждый элемент батареи подсоединением нагрузочной вилки к его выводам. Проверка д.б. кратковременной.
Аккумуляторная батарея нормальна, если в течение 5 секунд напряжение на каждом из элементов не изменяется и составляет 1,7-1,8 В.
Если напряжение не изменяется в течение 5 сек, одинаково для всех элементов, но величина его находится в пределах 1,4-1,7 В, то необходимо произвести зарядку.
Если напряжение ниже 1,4 В, батарея неисправна.
Величина напряжения при измерении нагрузочной вилкой характеризует степень разрядки аккумулятора. Напряжение в диапазоне 1,4-1,5 В свидетельствует о 75%-ной разрядке аккумулятора в диапазоне 1,5-1,6 В — о 50%-ной разрядке, в диапазоне 1,6-1,7 В — о 25%-ной разрядке, в диапазоне 1,3-1,4 В — о 100%-ной разрядке или о неисправности элемента.
При отличии напряжения на 0,2 В для одного из элементов по отношению к другим элементам требуется зарядка или ремонт батареи.

Нагрузочная вилка своими руками для автомобильного аккумулятора

Данная самодельная конструкция для проверки автомобильных аккумуляторов обладает неплохой точностью за счёт использования расширенной шкалы. Встроенное нагрузочное сопротивление дает возможность измерять напряжение как под нагрузкой, так и в режиме нагрузочной вилки. Устройство имеет суженный диапазон 0 — 10 В на четверть шкалы, а остальную часть занимает диапазон 10-15 вольт, что значительно снижает погрешность измерений. Автомобильную аккумуляторную батарею считают полностью заряженной при напряжении 14 В и полностью разряженной при 11 В. Для возможности измерения значений отдельных банок АКБ используется трехвольтовая шкала и другой вывод измерительного приспособления. Расширенная шкала на 15 вольт получается благодаря падению напряжения на стабилитроне и диоде. Если уровень напряжения выше, чем уровень открывания стабилитрона, ток через устройство возрастает. Диод выполняет еще и защитную функцию, в случае подачи напряжения ошибочной полярности.

От номинала сопротивления R4 зависит ширина узкого диапазона шкалы. Сопротивление R1 подает на стабилитрон требуемый ток стабилизации. Номиналы резисторов R2 и R3 подобраны с учетом головки микроамперметра М4256 и током полного отклонения 50 мкА. Сопротивление R5 является нагрузочным большой мощности для проверки АКБ под нагрузкой включается тумблером SB1 на соответствующий ток, о чем сигнализирует лампа. Ток нагрузки зависит от величины нагрузочного сопротивления и вычисляется из закона Ома

При замене стабилитрона, на другой номинал напряжения стабилизации, а также изменении номиналов отдельных сопротивлений можно применять устройство для проверки аккумуляторов другого напряжения. Высокая точность при расширенной шкале дает возможность точно узнать степень заряда, а значит и емкость проверяемой АКБ.

Нагрузочная вилка — прибор, необходимый для того, чтобы определять степень заряженности и исправности автомобильной аккумуляторной батареи. С ее помощью можно определять уровень напряжения АКБ на холостом ходу автомобиля и под нагрузкой. Нагрузочная вилка для аккумулятора своими руками также может быть изготовлена — при наличии определенных навыков и умения.

Что представляет из себя нагрузочная вилка

Стандартные нагрузочные вилки часто производятся в виде вольтметров с ручкой с возможностью подключения нагрузки параллельно самому вольтметру. Нагрузка выполняется в виде спирали, которая имеет функции подключения различными способами. Есть вилки, которые можно вывести на банки аккумулятора, есть приборы для тестирования 12-вольтовых аккумуляторов — когда нагрузка подсоединяется посредством гайки.

Современные вилки оснащены жидкокристаллическим дисплеем и, как правило, имеют несколько нагрузочных режимов. Для тестирования обычных аккумуляторов будет достаточно вилки, имеющей токовую нагрузку 100 А.

Любая нагрузочная вилка — это один из элементов замкнутой электрической цепи, который имеет довольно большой показатель мощности. Самый простой вариант такого прибора состоит из вольтметра, резистора из проволоки и двух зажимов.

Вариантов того, как сделать нагрузочную вилку самостоятельно, — много. Как говорится, «было бы достаточно хлама в гараже». Потому что часто ее мастерят именно из подручных средств, исходя из того, что используется она нечасто, и специально покупать ее вовсе не обязательно. Главное, чтобы электрическая схема была выстроена верно, в соответствии с простыми расчетами.

Самый простой способ изготовления нагрузочной вилки

Для того чтобы сделать самую простую вилку и тут же снять необходимые показания, вам понадобятся следующие подручные средства и действия:

  • Любая спираль. Можно взять добротную спираль от завалявшейся в гараже старой электрической плитки.
  • Спираль следует свернуть в несколько слоев (проволочных жил), добившись показателя сопротивления 0,1-0,15 Ом .

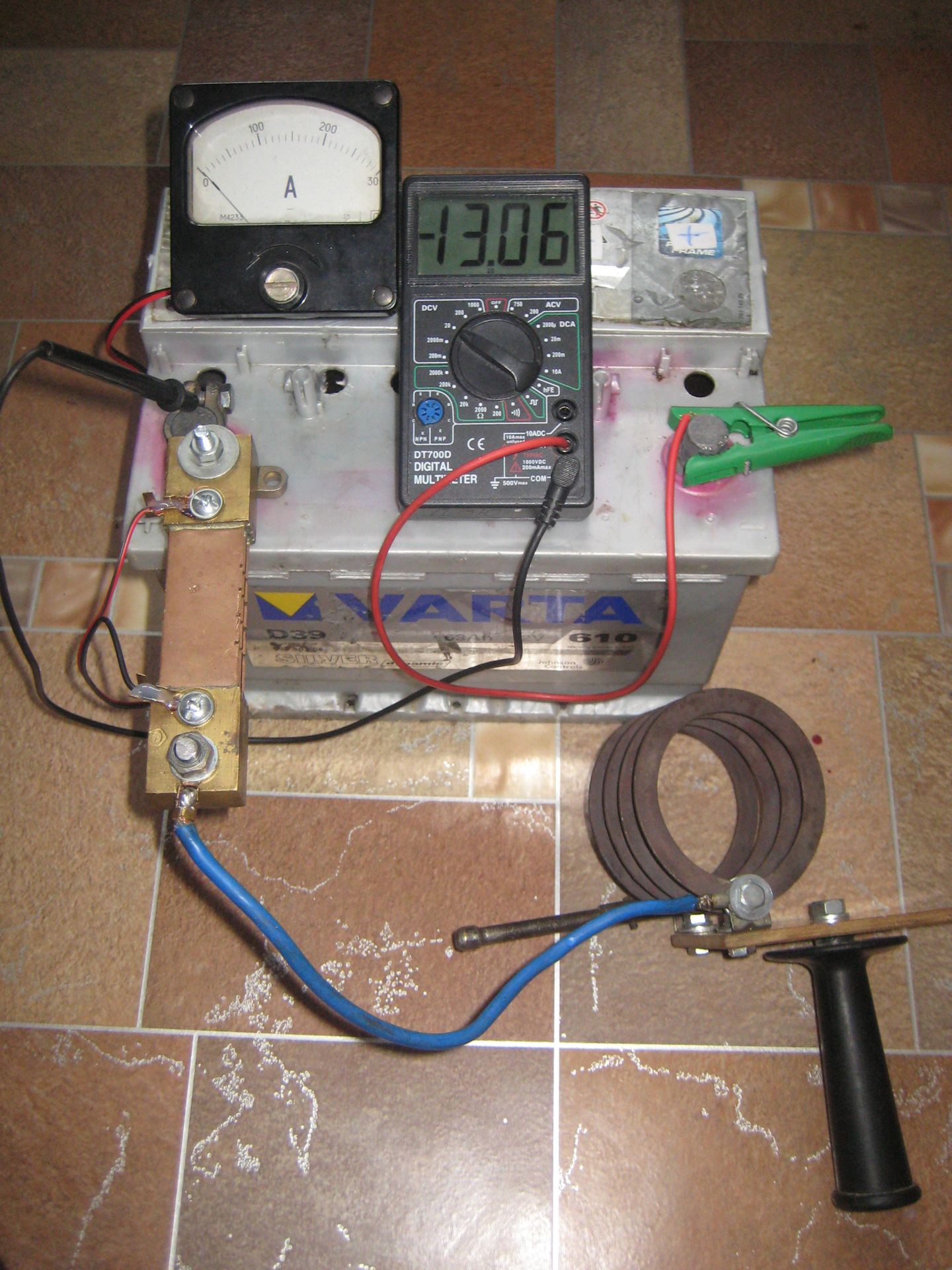

  • Нужно взять сам аккумулятор (с напряжением до 15 В), автомобильную лампочку (например, снять ее с поворотников, мощностью 21 Вт). Такое самодельное сопротивление можно либо припаять, либо закрепить винтом и гайкой. Также понадобится мультиметр с диапазоном тока 10 ампер.
  • Вся цепь собирается и подключается последовательно .
  • Затем зажимы выводятся на клеммы АКБ .
  • Мультиметр выдает показания тока, протекающего по цепи. Обычный показатель, в данном случае, равен ±1,78 А.
  • Теперь убираем мультиметр и снова включаем всю цепь .
  • Снимаем с его помощью показания напряжения на спирали , которая свита в несколько слоев. Здесь показатель будет уже в милливольтах, около 197 мВ.
  • Рассчитываем нужное сопротивление по закону Ома — 0,197: 1,78= 0,11 Ом.

Таким образом, сопротивление самодельного резистора у нас составляет 0,11 Ом. Теперь нужно подсоединить его к батарее на 5-10 секунд с подсоединенным к ней мультиметром, который будет измерять показатели напряжения в диапазоне постоянки на 20 вольт. Снимаем показания, фиксируем их. Нагрузочная вилка, сделанная своими руками, срабатывает хорошо в том случае, если сборка цепи была осуществлена правильно.

Второй способ настолько же прост

Для этого потребуются «запчасти» от старых автомобилей.

Если они имеются в гараже, то изготовить самодельную нагрузочную вилку можно так:

  • взять размыкатель массы от старого авто, например, от ГАЗЕЛи;
  • извлечь «на свет» из гаража два допрезистора для вентилятора;
  • добавить в схему зажимы и провода.

Общие технические характеристики такого устройства будут следующими: сопротивление резистора от 0,23 Ом (может быть чуть больше или меньше), показатель рабочей величины тока (учитывая охлаждение вентилятором) — 15 ампер , напряжение стандартное — 12 вольт . Что касается резисторов именно этого типа, их преимущество в том, что они имеют встроенные предохранители, срабатывающие в случае перегрева внутри цепи. Если используется один резистор, показатель нагрузки с ним будет 50 ампер, а если два идут в параллели, то, соответственно, 100 ампер.

Нестандартное решение вопроса

В данном случае нагрузочная вилка изготавливается еще более интересным способом, с помощью канализационной трубы, аккуратно разрезанной в продольном направлении.

Здесь приводится схема конструкции вилки, рассчитанная на проверку показателей сорпотивления аккумуляторов на 12 вольт с емкостью от нескольких десятков ампер-часов:

  • константовая проволока , 12 витков со внутренним диаметром намотки 38 мм;
  • к концам проволоки привариваются шпильки М8 ;
  • все это может прекрасно подойти к канализационной трубе , если ее диаметр составляет 50 мм ;
  • щель закрывается вторым куском такой же трубы;
  • по бокам устанавливаются заглушки, и конструкция готова.

Технические параметры: показатель сопротивления около 0,1 Ом , ток при напряжении 12 вольт составляет от 110 до 120 ампер . Длительность нагрузки в этом случае должна быть минимальной, не более 3-5 секунд (к сожалению, устройство очень быстро нагревается). Все показатели аккумулятора измеряются так же, вольтметром любого типа. При создании такой вилки рекомендуется воспользоваться таблицей расчета сопротивлений проводов различной длины.

Общие рекомендации по конструированию самодельных нагрузочных вилок

Перед тем как начать собирать вилку самостоятельно, не забудьте измерить показатели напряжения в каждой банке аккумуляторной батареи и проверьте возможность доступа к банкам. Также не помешает заново прочесть инструкцию, прилагаемую к вашей батарее: в ней содержатся минимальные и максимально возможные для нее показатели тока под нагрузкой, что очень важно.

Зажимы, употребляемые при замерах, должны быть прочными, чтобы они могли выдержать большой ток, когда на батарею пойдет нагрузка. Лучше присоединять «крокодилы» к аккумулятору с помощью крепких проводов.

Все соединительные части электрической цепи должны быть крепко спаяны. Для этого вам понадобится хороший сварочный аппарат.

Для удобства применения всю цепь рекомендуется размещать на заранее подготовленном каркасе. Материалы каркаса следует изготавливать из металла, устойчивого к возгоранию.

И еще несколько важных советов:

  • правильно рассчитывайте мощность во избежание перегрева;
  • не присоединяйте самодельное устройство к АКБ во время ее зарядки;
  • не храните самодельную вилку вблизи от аккумуляторов;
  • проветривайте помещение до и после работы с вашим устройством;
  • не держите вилку дольше, чем 3-5 секунд, во избежание порчи аккумулятора.

Как видите, нагрузочная вилка для аккумулятора своими руками изготавливается несложно. Важно вспомнить из школьного курса физики о том, как правильно рассчитывать показатели сопротивления, и правильно собрать электрическую цепь из подходящих подручных средств. Также при использовании самодельной нагрузочной вилки не переборщите с током и внимательно следите за его показателями.

Нагрузочная вилка просто незаменима в арсенале любого автомобилиста. А используется она для установления уровня заряда аккумулятора. Представляет вилка собой элемент электрической цепи большой мощности, оснащенный вольтметром и двумя зажимами. Это, пожалуй, самый будничный вариант аппарата. Более сложные модели оснащаются также амперметром, а также имеют возможность измерения других параметров. В магазинах для автомобилистов можно купить уже готовую нагрузочную вилку для аккумулятора, но ради интереса ее можно сделать и самому. Инструкция, как это правильно осуществить будет описана далее.

Как правильно использовать устройство?

Нагрузочная вилка годится для проверки аккумуляторных батарей на 12 Вт, а также для проверки аккумулятора повышенной емкости. В первом случае будет работать лишь одна нагрузочная пружинка, а во втором – две. Для проверки аккумуляторной батареи подобным устройством необходимо:

Провести замеры напряжения на клеммах без применения нагрузочных сопротивлений. Делать это необходимо примерно через 6 часов после того как был заглушен мотор.

Зажим, который соответствует «плюсу», подключается к соответственной клемме батареи, но при этом пружинку подключать не нужно.

Минусовым зажимом прикасаются к клемме со значением «минус», после чего смотрят, что показывает вольтметр (см. фото).

Так проверяется напряжение разомкнутой цепи аккумуляторной батареи. Полученные результаты сравниваются с данными, описанными в инструкции, после чего делается вывод о качестве заряженности аккумулятора.

Если батарея полностью заряжена, можно переходить к ее проверке под нагрузкой. Для этого к устройству подключают нужную нагрузку, после чего делают все то, что было описано выше.

Показания с прибора снимаются примерно на 5 секунде, после того как вилка была подключена.

Стоит отметить, что во время присоединения минусового зажима к минусовой клемме могут идти искры, но в этом нет ничего страшного. Пробки аккумуляторной батареи во время проверки обязательно должны быть завернуты. Сами зажимы могут нагреваться, поэтому после завершения измерений их брать голыми руками не стоит. Лучше дать им остыть несколько минут.

Отличным результатом считается показание вольтметра 9 Вт. Другие результаты могут свидетельствовать о том, что аккумулятор нужно либо зарядить, либо заменить новым. Так как подобный метод измерения осуществляет хоть небольшую, но нагрузку на аккумуляторную батарею, применять его рекомендуется не слишком часто.

Этапы создания

Перед тем как переходить к созданию нагрузочной вилки своими руками необходимо замерить напряжение одной полностью заряженной баночки аккумуляторной батареи. Также необходимо убедиться, что имеется доступ к каждой баночке по отдельности. В зависимости от полученного напряжения делается градуированная шкала, которая во время измерений будет показывать уровень заряда для конкретного прибора (см. видео). В инструкции к аккумуляторной батареи должны указываться минимальные и максимальные значения нагрузочного тока. Их также нужно учитывать.

Сопротивление нагрузочного элемента электрической цепи рассчитывается по формуле:

где R – это сопротивление (Ом), U –напряжение (В

Как проверить аккумулятор без нагрузочной вилки: три способа

Оценку работоспособности аккумулятора сложно качественно провести без нагрузочной вилки. Показания бортового компьютера не помогут, так как они искажены. Однако, не каждый автовладелец постоянно проверяет АКБ и держит этот прибор, или чрезвычайные обстоятельства требуют срочного измерения в его отсутствие. Определить состояние батареи возможно либо на автосервисе, либо если заменить это устройство на другое.

Проверка аккумуляторной батареи мультиметром

Наиболее точные показания даёт мультиметр. Как и при работе с нагрузочной вилкой измерения проводятся в два этапа: под напряжением и без него. По результатам определяют характеристики источника питания машины, и автовладелец получает исчерпывающую информацию. Процедура проверки аккумулятора состоит из шести шагов.

  • Установить режим замера постоянного напряжения.
  • Задать диапазон, превышающий максимум автомобильного источника питания.
  • Чёрный зажим подсоединить к минусу АКБ.
  • Красный — к гнезду с плюсом.
  • Подождать зафиксированных величин.
  • Разомкнуть собранную цепь.

Процесс можно посмотреть здесь:

В принципе, с помощью мультиметра получают данные о напряжении, силе тока и сопротивлении. Проверка АКБ потребует только первого показателя. Но, кроме него, прибор позволит определить ёмкость. Есть три способа сделать замеры:

  • при нагрузке;
  • при работающем автомобиле и дополнительных потребителях;
  • при заглушённом двигателе.

Подобные действия можно осуществить и вольтметром. Приборы просты и дёшево стоят. Но они не единственный вариант проверки аккумулятора, если нет нагрузочной вилки.

Как узнать заряд АКБ по плотности рабочей жидкости и «зелёному окошку»

Метод определения характеристик смеси батареи работает только с обслуживаемыми источниками питания. Он хорош для обладателей автомобилей с таким типом аккумуляторов, так как многим из них приходится иметь дело с электролитом. Обычно в арсенале владельца такой машины найдётся чем определить плотность жидкости. Служит для этой цели ареометр.

Чтобы получить значение, прибор погружается в рабочую смесь через отверстие банки. Проба набирается при помощи груши. По шкале на колбе определяют плотность. Соответствующая отметка указывается верхним уровнем электролита. Для проверки разряженности нужно вычислить насколько полученный результат меньше номинального показателя. Каждые 0,01 г/л соответствуют потере около пяти или шести процентов. Для удобства можно воспользоваться таблицей.

Плотность при 100% заряде, г/см куб.Плотность при разряде, г/см куб.
25%50%
1,291,251,21
1,281,241,20
1,261,221,18
1,241,201,16
1,221,181,14

Различная номинальная плотность объясняется разной температурой окружающей среды. Чем вторая выше, тем первая ниже. Рассмотрим, как проверить аккумулятор автомобиля с помощью ареометра. Для начала нужно знать характеристики рабочей жидкости. Наиболее распространённая величина — 1,27 г/см куб. Например, уровень электролита в колбе установился на делении 1,23. Разница получается 0,04 г/л. 0,04/0,01=4. 4*5=20% около 20 процентов — столько составляет потеря энергии.

Допустимая степень разряженности не превышает 50%. Если проверка аккумулятора показала величину меньше, то его достаточно только подзарядить. Но от температуры при измерении плотность меняется. На это надо делать соответствующую поправку.

  • При температуре от -55 до -45 уменьшить на 0,05 г/л;
  • От -40 °C до -25 °C — на 0,04 г/л;
  • От -25 °C до 11 °C — на 0,03 г/л;
  • От -10 °C до -4 °C — на 0,02 г/л;
  • От 5 °C до 19 °C — на 0,01 г/л;
  • От 20 °C до 30 °C не меняется
  • От 31 °C до 45 °C увеличить на 0,01 г/л;
  • От 46 °C до 60 °C — на 0,02 г/л.

Есть альтернативный вариант, как проверить автомобильный источник питания не обслуживаемого типа. Он также не универсален. Существуют АКБ, оборудованные встроенным индикатором, который называют «зелёным окошком». Находится последний сбоку или по центру прибора.

Это наиболее удобно — не требуется никаких дополнительных устройств и действий. Но не всем понравится цена вопроса. Аккумулятор без встроенного индикатора дешевле почти на 30 процентов. Возможно, выгоднее приобрести недорогой вольтметр. Если же автовладелец обладатель такого типа, то оценить состояние батареи можно, заглянув под капот. Цветовой сигнал означает следующее:

  • зелёный — полный заряд;
  • белый — низкий уровень рабочей жидкости;
  • чёрный — требуется подзарядка.

Выглядит это так:

Как проводятся измерения мультиметром под нагрузкой и без

Измерение АКБ под нагрузкой проводится при заведённом двигателе. Полученное напряжение должно быть в пределах от 13,5 до 14 В. Результат больше верхней границы может нормализоваться в течение десяти минут. Такой показатель часто говорит об интенсивной работе генератора при разряженной батарее, например, после простоя при низкой температуре.

Когда автомобильный аккумулятор достигнет оптимального состояния, напряжение опустится до нужного уровня. Однако, если первое не происходит, то начинается перезаряд. Он же грозит выкипанием электролита. Последствием становится преждевременный износ пластин и сокращение срока службы АКБ.

Если в результате проверки аккумулятора выяснилось недостаточное напряжение, то он не заряжается до конца. Рекомендуется повторить измерение, выключив всю постороннюю электронику или очистив клеммы от окиси. Теперь величина должна быть как минимум 13,5 В, в крайнем случае — 13 В. Цифры меньше указанных при соблюдении описанных условий свидетельствуют о неисправном генераторе.

Аналогичный способ под нагрузкой без остальных потребителей электроэнергии позволит быстро оценить работоспособность автомобильной батареи. Рекомендуется предварительно зарядить последнюю для большей точности. Процесс проводится в несколько этапов.

  1. Выключается всё бортовое оборудование.
  2. Подсоединяется мультиметр. Напряжение обычно составляет не менее 13,5 В.
  3. Включаются фары.
  4. Делается замер. Величина должна упасть на 0,1 или 0,2 В.
  5. По одному запускается остальная электроника.
  6. После каждого включения фиксируются показания мультиметра.

Все в порядке, если нет серьёзных потерь. Значительные изменения свидетельствуют об износе щёток и плохом функционировании генератора. При максимальном количестве потребителей электричества напряжение исправного прибора не опускается ниже 12,8 В. В противном случае АКБ разряжается и его остаётся только менять.

Мультиметр используют, как и нагрузочную вилку для измерения при выключенном двигателе. Процесс отличается от описанных ранее разницей в показаниях в зависимости от простоя. Аккумулятор заглушённого целую ночь автомобиля выдаст одно напряжение, а только что остановившегося — второе. Наибольшая польза будет от показаний, снятых перед поездкой.

Существует всего лишь три достоверных способа оценить работоспособность АКБ, если в наличие нет нагрузочной вилки. Из них универсальным является только применение мультиметра или вольтметра. Измерение плотности возможно лишь для обслуживаемого типа, а встроенный индикатор есть далеко не у всех. Расскажите в комментариях какой способ вы предпочитаете для проверки аккумулятора и почему он лучше остальных.

Сообщества › Самоделки (гаражный автопром) › Блог › Ремонт-доработка нагрузочной вилки

Была у меня такая вот вилка производства не то России, не то СССР без каких-либо опознавательных знаков (в т.ч. нагрузочной мощности).

Полный размер

Полный размер

Полный размер

Пользовался ей на машинах клиентов редко, в основном, чтобы убедиться что акк не дохлый. И наивно верил в показания вольтметра, который без нагрузки показывал обычно чуть больше 12В, а под нагрузкой — 10-11. И, в очередной раз, когда в руки попал гарантированно конченый аккумулятор, который после полноценной зарядки даже не пробовал крутить стартер, а вилка показала под нагрузкой не совсем провальные ~9,5В, озадачился проверкой показаний. Параллельно подцепленный мультиметр показал ~3,5В. Вывод — акк точно мертв, вилка с таким вольтметром бесполезна.

Решение — заказ из Китая цифрового вольтметра с заявленным диапазоном измерения 4,5-30В. Цена ~ 70р. Три недели — он прибыл.

Полный размер

Полный размер

Посадочные размеры — 26х46мм. Подключение — два проводка. Проще не может быть.
Удален старый вольтметр.

Полный размер

Полный размер

Производство СССР, значит, вилка тех же времен.

Полный размер

Полный размер

Почему он помер — неизвестно. Может, пришло время, может до меня кто-то на 24В ее цеплял. Не суть.
С помощью дремеля расширил окно и срезал ненужный теперь крепеж.

Полный размер

Но, по невнимательности, чуть наеошибся с размерами и вольметр, который должен защелкиваться, в посадочное место провалился. Делать нечего, на помощь пришел термоклей. Не так изящно, но сам виноват, внимательней надо. Проводки, соответственно, припаяны на прежние места — плюсовой и минусовой выходы.

Полный размер

Проверил пока только на мотоаккумуляторе, который стоит дома — естественно, без нагрузки (обычно мощность вилки 100А — мотоаккум на это не рассчитан).

Полный размер

Тюнинг не абы какой, но, считаю, вполне полезный.
Замечания и критика — в коменты.
Спасибо за внимание!

Нагрузочная вилка для аккумулятора своими руками

Диагностика состояния главного источника питания в автомобиле может проводиться разными способами. В ход идут как приобретенные заранее в автомагазинах приспособления, так и приборы, изготовленные собственноручно. Одним из таких аппаратов является нагрузочная вилка для аккумулятора своими руками собранная из подручных материалов.

В процессе сборки потребуются определенные навыки работы с электроприборами, а также небольшие, хотя бы школьные знания электротехники. Необходим будет набор инструментов и комплектующих. Полезное изобретение прослужит достаточно долго при правильном обращении и уходе.

Правильное применение оборудования

Перед тем как сделать нагрузочную вилку для проверки аккумулятора своими руками, необходимо знать, что данным аппаратом автомобилисты пользуются для контроля двенадцативольтных АКБ. При правильной компоновке удастся также тестировать батареи иного, более высокого вольтажа.

Однако для такого случая придется воспользоваться дополнительной нагрузочной пружиной.

В процессе применения рекомендуется придерживаться эксплуатационных правил:

  • Замеры в первую очередь проводят без накидывания нагрузочного сопротивления. Операция начинается спустя около 5–7 часов после полной остановки двигателя.
  • Захват прибора, которому соответствует «плюс», подключается к положительной клемме аккумулятора. Пружина в такой ситуации не используется.
  • Захватом с «минусом» на приборе касаемся отрицательной клеммы и следим одновременно за показаниями вольтметра. Таким образом ведется мониторинг разъединенной аккумуляторной цепи.
  • Замеры записываем и проводим сравнение с параметрами, указанными в инструкции к аккумулятору. На основании сходства либо различия делаем выводы о текущем состоянии батареи.
  • Для замеров под нагрузкой необходим полностью заряженный автономный источник электроэнергии, поэтому на некоторое время придется подключить АКБ к зарядному устройству.
  • После выключения зарядного аппарата проводим все те же мероприятия с вилкой, что осуществлялись на батарее без дополнительной нагрузки.

Важно знать, что с измерительного прибора показания необходимо снимать примерно после пятисекундного удержания.

Автомобилисты должны приготовиться, что во время соединения отрицательных контактов между собой от АКБ и вилки появляются искры. Также необходимо для обслуживаемых батарей держать пробки завинченными.

Брать голыми руками контакты после замеров сразу не рекомендуется, так как во время замеров они существенно нагреваются. Желательно подождать немного, чтобы они остыли.

Поэтапное самостоятельное проектирование

Перед началом работ опытные мастера замеряют напряжение в одной заряженной до отказа банке. При этом потребуется проконтролировать доступ к каждой из банок. В результате замеров формируется шкала, которая при последующих замерах станет демонстрировать значения для изготавливаемого прибора.

Простая самодельная нагрузочная вилка для проверки аккумуляторов нуждается в таких комплектующих:

  • Металлическая спираль. В качестве примера используется нихромовая спираль от старой электроплитки. Сворачиваем ее в несколько жил таким образом, чтобы в результате на концах изделие обеспечивало сопротивление из интервала 0,1-0,15 Ом.
  • Воспользуемся лампой с мощностью около 20 Вт, например, такая стоит в поворотниках. К ней необходимо будет сопротивление (резистор).
  • Понадобится амперметр, способный замерять до 10 А.

Цепь собирается последовательно, включая измеритель силы тока. На клеммы аккумуляторной батареи подсоединяются зажимы. На табло измерителя тока должно быть значение, близкое к 1,78 А.

Выводим мультиметр из цепи, а ее подключаем снова к АКБ. С помощью амперметра замеряем напряжение на спирали, сложенной из нескольких слоев.

Важно проводить замеры вольтажа мультиметром, переключенным в режим милливольт.

Показания должны быть на уровне 197 мВ. Исходя из расчетов, связывающих напряжение, сопротивление и силу тока, определяем номинал резистора: 0,197:1,78=0,11 Ом.

Соединяем прибор с батареей на 5–10 секунд, включав мультиметр в замеры. Прибор должен работать в режиме вольтметра до 20 В. Схема нагрузочной вилки для проверки аккумулятора своими руками в таком случае даст верные показания.

Альтернативный вариант компоновки

Разработка потребует некоторых деталей от старых автомобилей. Составные элементы можно поискать в собственном гараже или на авторазборках.

Для работы подойдут такие части:

  • размыкатель массы, который можно изъять из старой «ГАЗели»;
  • необходима будут пара резисторов для вентилятора;
  • потребуются также зажимы и соединительные одножильные кабели.

Важно, чтобы технические характеристики резисторов суммарно были близки к значению. 0,23 Ом. Так как предполагается охлаждение вентилятором, то необходимо рассчитывать на ток силой 15 А. Напряжение будет постоянным и составлять 12 В.

Преимуществом применения подобных резисторов является наличие встроенных предохранителей, которые защитят в случае проблем электроцепь. Стоит учитывать, что при использовании одного резистора, значение нагрузки станет доходить до 50 А. Запараллеленная пара даст 100 А.

Важно при любой компоновке иметь прочно спаянные контакты. Таким образом они сумеют выдержать высокие значения. Каркас желательно делать металлическим, чтобы он был защищен от возможного возгорания.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Нагрузочная вилка своими руками

  • Содержание

  • Как проверять аккумулятор нагрузочной вилкой
  • Как сделать нагрузочную вилку
  • Советы

Нагрузочная вилка – это помощник каждого автомобилиста, поскольку этот прибор служит для проверки и определения степени заряда банок аккумуляторной батареи, иными словами определяет работоспособность автомобильного аккумулятора. Устройство представляет собой нагрузочный резистор большой мощности с вольтметром и двумя щупами. Это самый простой вариант, но встречаются и более сложные устройства, например, с амперметром и возможностью измерения разных параметров всей электрической цепи машины.

В автомобильных магазинах продаются готовые устройства, которые выглядят как на первом фото: в металлический корпус встраивается вольтметр, а также одна или несколько нагрузочных спиралей (или сопротивлений). К плюсовому выходу вольтметра подключен толстый провод, минусовый присоединен к металлическому штырю на задней поверхности корпуса прибора, а на второй стороне находится специальный зажим для подключения к автомобильному аккумулятору, точнее к его клеммам. На задней стенке корпуса также можно увидеть две гайки – они служат для подсоединения нагрузочных спиралей по 100 ампер каждая.

Как проверять аккумулятор нагрузочной вилкой

Нагрузочные вилки по типу описанной выше подходят для проверки состояния аккумуляторов на 12 вольт (в этом случае работает одна нагрузочная спираль) или аккумуляторных батарей повышенной емкости (работают обе спирали).

Для проверки автомобильного аккумулятора нагрузочной вилкой надо выполнить следующие действия:

  1. Сначала проводят замеры напряжения на клеммах аккумулятора без использования нагрузочных сопротивлений. Для этого после того, как автомобиль заглушили или на аккумулятор перестал подаваться ток от зарядки, выжидают 6-7 часов.
  2. Берут прибор и подключают его зажим с «плюсом» с аналогичной клеммой батареи (без подключения спирали).
  3. Минусовым штырем на корпусе нагрузочной вилки прикасаются к минусовой клемме аккумулятора и смотрят, что показывает вольтметр.
  4. Таким образом выполняется проверка напряжения разомкнутой цепи аккумулятора. Далее проводится сравнение полученных данных со значением в таблице и делается вывод о степени заряженности АКБ. Если все в порядке и аккумулятор заряжен на сто процентов, то можно переходить к измерению под нагрузкой.
  5. К прибору подключают нужную нагрузку и проводят те же операции, что и описаны выше.
  6. Подключенной нагрузочную вилку оставляют на 5 секунд и именно на пятой секунд ее снимают показания.
  7. Как правило, в момент соприкасания минусового штыря к минусовой клемме аккумулятора батарея может немного искрить, поскольку приложенная к ней нагрузка сопоставим с пусковым током двигателя.
  8. Во время перечисленных действий пробки аккумулятора должны быть завернуты. Поскольку измерительный штырь нагрузочной вилки нагревается, его не следует брат руками, а между замерами лучше делать паузу минут в пять.

Хорошим результатом считается значение вольтметра 9,0 Вольт – это означает, что АКБ в хорошем состоянии. Другие результаты говорят о том, что аккумулятор необходимо зарядить с контрольным замером или же заменить его.

Поскольку этот метод исследования состояния АКБ создает некоторую нагрузку на аккумулятор, не следует применять нагрузочную вилку слишком часто.

Как сделать нагрузочную вилку

Поскольку нагрузочная вилка является ценным помощником любого автомобилиста, но в магазинах такие приборы стоят довольно дорого, имеет смысл сделать прибор своими руками.

Для начала из руководства пользования следует определить напряжение одной полностью заряженной банки аккумулятора (именно для данной модели). Также предварительно надо убедиться в том, что в АКБ имеется доступ к отдельным банкам.

Затем берут микроамперметр и включают его совместно с резистором. При этом сопротивление должно быть чуть больше, чем напряжение одной из банок АКБ. После этого шкалу устройства меняют на новую. Ее градуируют с помощью подачи на вольтметр переменное напряжение постоянного тока (обязательно в нужной полярности). Подаваемое в момент градуирования напряжение контролируют образцовым прибором.

В инструкции к батареи должны быть указаны значения номинального и максимального тока нагрузки. Поскольку результат получится в системе СИ, то и все показатели надо перевести в эту систему.

Сопротивление нагрузочного резистора рассчитывают по формуле R=U/I, где I – сила тока в Амперах, U –напряжение в Вольтах и – R сопротивление в Омах. Важно: в формулу надо подставлять значения для одной банки, а не для всего аккумулятора.

Мощность, выделяющуюся на резисторе, вычисляют по формуле P=UI, где Р – мощность в Ваттах, U –напряжение в Вольтах и I – сила тока в Амперах. Резистор при этом должен быть проволочным, а мощность его должна быть большей, чем выделяющаяся из стандартного края.

Щупы для нагрузочной вилки должны быть такими, чтобы выдержать протекающий через резистор ток. Их подключают к резистору с помощью проводов, также выполненных из материала, способного выдержать нагрузочный ток. Все соединения должны быть хорошо пропаяны.

На данном этапе нагрузочная вилка еще не завершена.

Необходимо подключить параллельно с нагрузкой вольтметр (в его качестве может быть использован микроамперметр с небольшим последовательно подключенным резистором. На щупах помечают полярность – такую же как на включенном вольтметре – и изолируют места соединения.

Все детали можно закрепить на жестком каркасе с ручкой. Необходимо применять диэлектрические и огнеупорные материалы. Расстояние между деталями должно быть равно расстоянию между клеммами банок аккумулятора.

Важно помнить о том, что нагрузочная вилка не должна быть подсоединена к заряжаемой батарее и даже не желательно ее нахождение вблизи заряжающихся аккумуляторов. После окончания процесса необходимо хорошо проветрить помещение.

Подключение нагрузочной вилки осуществляется поочередно к каждой банке.

Советы

  • Сопротивление рассчитывают, исходя из необходимой силы тока. Важно так подобрать мощность, чтобы деталь не сгорела.
  • Резисторы нужной мощности скорее всего будут представлять собой проволочные детали с керамическим сердечником.
  • В качестве щупа можно использовать полосу из стали или применять нихромовые детали.
  • Можно применить и другую схему нагрузочной вилки – с четырьмя контактами вместо двух (по два контакта на клемму).
  • Концы контактов лучше делать заостренными, чтобы продавливать сквозь слой окислов.
  • Важно, чтобы нагрузочная вилка должна быть подключена строго определенное время, ни больше, ни меньше.

Нагрузочные вилки, ареометры, устройства для проверки АКБ

&bigtriangleup;

&bigtriangledown;

Как пользоваться нагрузочной вилкой?

Нагрузочная вилка – это прибор, предназначенный для проверки автомобильного аккумулятора. Самое простое исполнение включает в себя вольтметр и нагрузочное сопротивление, более сложное исполнение включает в себя еще амперметр и возможность реализации всевозможных измерений не только АКБ, но и всей электрической цепи автомобиля. Чаще всего встречается вот такой вариант нагрузочная вилка нв 01.

Металлический корпус на рукоятке со встроенным вольтметром и одной или несколькими нагрузочными спиралями. Толстый провод одной стороной подключен к «+» вольтметра, а на другой стороне закреплен зажим, обеспечивающий подключение нагрузочной вилки к клемме аккумулятора.

Минусовый электрод вольтметра соединен с металлическим штырем, расположенным на задней части корпуса.

Как же пользоваться нагрузочной вилкой и как проверить аккумулятор нагрузочной вилкой? Проверка аккумулятора нагрузочной вилкой производиться в два этапа. Сначала, Вам необходимо произвести замер напряжения на клеммах батареи, не подключая нагрузочные сопротивления. Чтобы произвести данную операцию Вам необходимо подождать 6-7 часов после того, как Вы заглушили автомобиль или же после того как на батарею перестал подаваться ток зарядки от зарядного устройства. Возьмите прибор, не подключая спирали, и соедините плюсовой зажим с плюсовой клеммой АКБ. После чего прикоснитесь минусовым штырем, расположенным на металлическом корпусе прибора отрицательной клеммы аккумулятора и следите за показаниями вольтметра. Итак, первый этап закончен. Отсоедините прибор. Если Вы выяснили, что Ваш аккумулятор заряжен на 100% можно смело переходить ко второму этапу – измерениям под нагрузкой. Теперь Вы должны подключить необходимую нагрузку и произвести те же самые манипуляции, что и на первом этапе. С той лишь разницей, что держать устройство нужно всего пять секунд и на пятой секунде снять измерения. Предупреждаем, что в момент касания штырем минусовой клеммы АКБ, работоспособная батарея будет немного «искрить», не пугайтесь, ведь все дело в том, что Вы подключили к ней нагрузку, сравнимую с пусковым током двигателя.

Внимание! В момент измерений не трогайте руками штырь нагрузочной вилки, т.к. он может сильно нагреваться. Выдержите паузу в 3-5 минут. Проверьте: во время всех действий  пробки АКБ должны быть завернуты.

Если на втором этапе измерений, значение вольтметра больше 9.0 Вольт, то значит Ваша батарея в отличном состоянии. Если ниже 9.0 Вольт, Вам необходимо провести обслуживание и заряд АКБ, и произведите контрольный замер. Если и это не поможет, то новость неутешительная – аккумулятор придется заменить.

Будьте бдительны: частая проверка нагрузочной вилкой аккумулятора навредит общему состоянию Вашего АКБ, потому как создает нагрузку на аккумулятор.

Сейчас представлены различные виды нагрузочных вилок, мы же советуем Вам приобретать нагрузочные вилки нв-01, нагрузочные вилки нв-02, нагрузочные вилки нв-03 и нагрузочные вилки-04.



Вы можете зайти на сайт нашего Интернет-магазина и купить нагрузочную вилку отличного качества и по доступным ценам! Мы ждем Вас!



Проверка аккумулятора с помощью нагрузочной вилки

С помощью нагрузочной вилки можно проверить степень зарядки и состояние аккумулятора. Проверять следует каждый элемент батареи подсоединением нагрузочной вилки к его выводам. Проверка д.б. кратковременной.

Аккумуляторная батарея нормальна, если в течение 5 секунд напряжение на каждом из элементов не изменяется и составляет 1,7-1,8 В.

Если напряжение не изменяется в течение 5 сек, одинаково для всех элементов, но величина его находится в пределах 1,4-1,7 В, то необходимо произвести зарядку.

Если напряжение ниже 1,4 В, батарея неисправна.

Величина напряжения при измерении нагрузочной вилкой характеризует степень разрядки аккумулятора. Напряжение в диапазоне 1,4-1,5 В свидетельствует о 75%-ной разрядке аккумулятора в диапазоне 1,5-1,6 В — о 50%-ной разрядке, в диапазоне 1,6-1,7 В — о 25%-ной разрядке, в диапазоне 1,3-1,4 В — о 100%-ной разрядке или о неисправности элемента.

При отличии напряжения на 0,2 В для одного из элементов по отношению к другим элементам требуется зарядка или ремонт батареи.

Как сделать самому нагрузочную вилку для аккумулятора: фото, видео, инструкция

Нагрузочная вилка просто незаменима в арсенале любого автомобилиста. А используется она для установления уровня заряда аккумулятора. Представляет вилка собой элемент электрической цепи большой мощности, оснащенный вольтметром и двумя зажимами. Это, пожалуй, самый будничный вариант аппарата. Более сложные модели оснащаются также амперметром, а также имеют возможность измерения других параметров. В магазинах для автомобилистов можно купить уже готовую нагрузочную вилку для аккумулятора, но ради интереса ее можно сделать и самому. Инструкция, как это правильно осуществить будет описана далее.

Как правильно использовать устройство?

Нагрузочная вилка годится для проверки аккумуляторных батарей на 12 Вт, а также для проверки аккумулятора повышенной емкости. В первом случае будет работать лишь одна нагрузочная пружинка, а во втором – две. Для проверки аккумуляторной батареи подобным устройством необходимо:

  1. Провести замеры напряжения на клеммах без применения нагрузочных сопротивлений. Делать это необходимо примерно через 6 часов после того как был заглушен мотор.

  2. Зажим, который соответствует «плюсу», подключается к соответственной клемме батареи, но при этом пружинку подключать не нужно.

  3. Минусовым зажимом прикасаются к клемме со значением «минус», после чего смотрят, что показывает вольтметр (см. фото).

  4. Так проверяется напряжение разомкнутой цепи аккумуляторной батареи. Полученные результаты сравниваются с данными, описанными в инструкции, после чего делается вывод о качестве заряженности аккумулятора.

  5. Если батарея полностью заряжена, можно переходить к ее проверке под нагрузкой. Для этого к устройству подключают нужную нагрузку, после чего делают все то, что было описано выше.

  6. Показания с прибора снимаются примерно на 5 секунде, после того как вилка была подключена.

Стоит отметить, что во время присоединения минусового зажима к минусовой клемме могут идти искры, но в этом нет ничего страшного. Пробки аккумуляторной батареи во время проверки обязательно должны быть завернуты. Сами зажимы могут нагреваться, поэтому после завершения измерений их брать голыми руками не стоит. Лучше дать им остыть несколько минут.

Отличным результатом считается показание вольтметра 9 Вт. Другие результаты могут свидетельствовать о том, что аккумулятор нужно либо зарядить, либо заменить новым. Так как подобный метод измерения осуществляет хоть небольшую, но нагрузку на аккумуляторную батарею, применять его рекомендуется не слишком часто.

Этапы создания

Перед тем как переходить к созданию нагрузочной вилки своими руками необходимо замерить напряжение одной полностью заряженной баночки аккумуляторной батареи. Также необходимо убедиться, что имеется доступ к каждой баночке по отдельности. В зависимости от полученного напряжения делается градуированная шкала, которая во время измерений будет показывать уровень заряда для конкретного прибора (см. видео). В инструкции к аккумуляторной батареи должны указываться минимальные и максимальные значения нагрузочного тока. Их также нужно учитывать.

Сопротивление нагрузочного элемента электрической цепи рассчитывается по формуле:

R=U/I,

где R – это сопротивление (Ом), U –напряжение (В), а I – сила тока (А). Стоит отметить, что в представленную формулу нужно вписывать величины только для одной баночки, а не для всего аккумулятора.

Мощность элемента электрической цепи рассчитывается по формуле:

P=U*I,

где Р – это мощность (Вт), U –напряжение (В), а I – сила тока (А).

Зажимы для нагрузочной вилки обязательно должны выдерживать большой ток, который будет через них проходить. К элементу электрической цепи их присоединяют своими руками при помощи проводов, которые также должны быть рассчитаны на большой ток. Все соединения обязательно должны хорошо спаиваться (см. фото), что также можно сделать самому с помощи сварочной аппарата. Далее к полученному устройству подключается вольтметр. Все элементы нагрузочной вилки для удобства использования можно разместить на негнущемся каркасе, можно с ручкой. При этом в качестве каркаса обязательно должны применяться материалы, которые не вспыхнут, если рядом будет открытый огонь, т.е. дерево уже не подойдет.

Нагрузочная вилка ни в коем случае не должна присоединяться к аккумуляторной батареи, которая в данный момент заряжается. Также ее нельзя хранить вблизи аккумулятором и других подобных приборов. После завершения работы с устройством необходимо обязательно тщательно проветривать помещение.

Полезные советы

  • Устройство нужно присоединять к каждой баночке по отдельности.

  • Важно правильно подобрать мощность тока, чтобы избежать порчи элементов.

  • Элемент электрической цепи обычно представляет собой проволоки, соединенные с серединкой из керамики.

  • Зажимы лучше всего сделать своими руками из нихрома или стали, как, например, на фото.

  • В устройстве можно применять как по одному контакту на клемму, так и по два контакта.

  • Аппарат, особенно тот, который удалось сделать своими руками, должен подключаться к батареи лишь на непродолжительно время. В ином случае могут возникнуть неполадки.

Как самому сделать нагрузочную вилку для проверки аккумулятора

Главная » Разное » Как самому сделать нагрузочную вилку для проверки аккумулятора

Нагрузочная вилка для аккумулятора своими руками

Нагрузочная вилка — прибор, необходимый для того, чтобы определять степень заряженности и исправности автомобильной аккумуляторной батареи. С ее помощью можно определять уровень напряжения АКБ на холостом ходу автомобиля и под нагрузкой. Нагрузочная вилка для аккумулятора своими руками также может быть изготовлена — при наличии определенных навыков и умения.

Что представляет из себя нагрузочная вилка

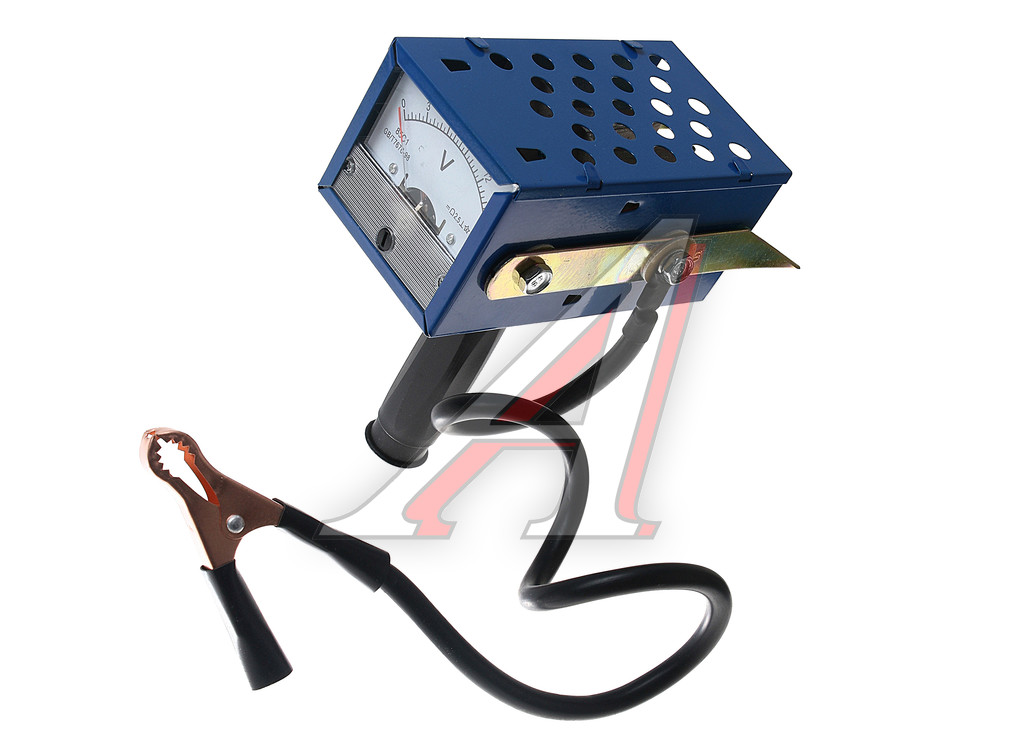

Стандартные нагрузочные вилки часто производятся в виде вольтметров с ручкой с возможностью подключения нагрузки параллельно самому вольтметру. Нагрузка выполняется в виде спирали, которая имеет функции подключения различными способами. Есть вилки, которые можно вывести на банки аккумулятора, есть приборы для тестирования 12-вольтовых аккумуляторов — когда нагрузка подсоединяется посредством гайки.

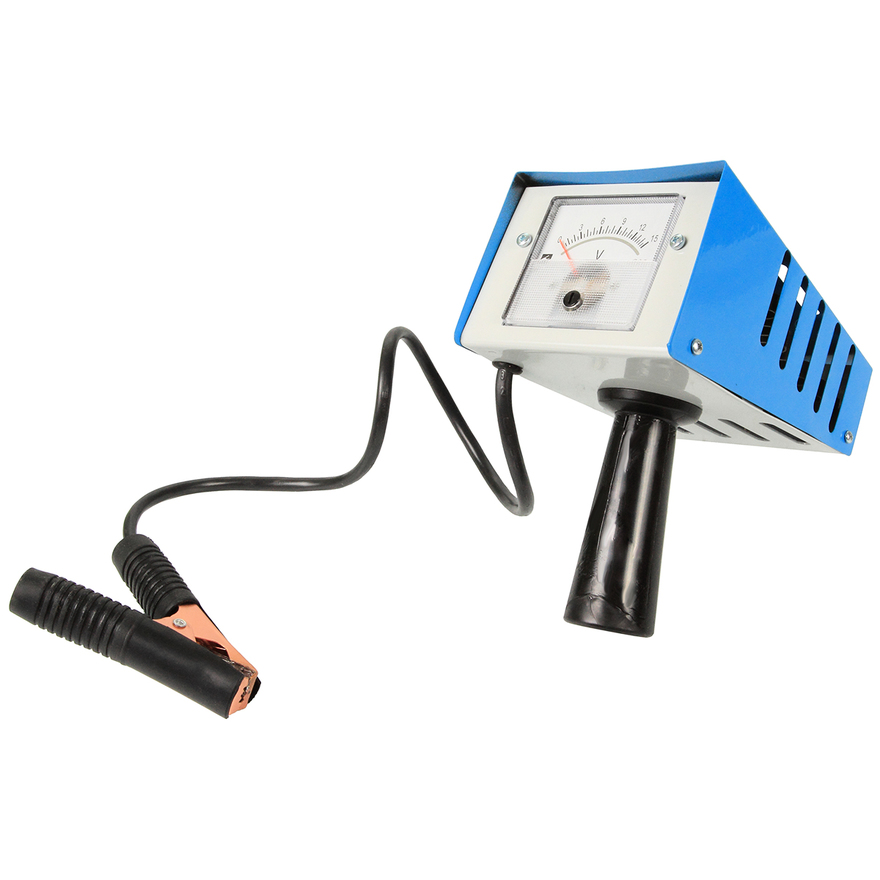

Современные вилки оснащены жидкокристаллическим дисплеем и, как правило, имеют несколько нагрузочных режимов. Для тестирования обычных аккумуляторов будет достаточно вилки, имеющей токовую нагрузку 100 А.

Любая нагрузочная вилка — это один из элементов замкнутой электрической цепи, который имеет довольно большой показатель мощности. Самый простой вариант такого прибора состоит из вольтметра, резистора из проволоки и двух зажимов.

Вариантов того, как сделать нагрузочную вилку самостоятельно, — много. Как говорится, «было бы достаточно хлама в гараже». Потому что часто ее мастерят именно из подручных средств, исходя из того, что используется она нечасто, и специально покупать ее вовсе не обязательно. Главное, чтобы электрическая схема была выстроена верно, в соответствии с простыми расчетами.

Самый простой способ изготовления нагрузочной вилки

Для того чтобы сделать самую простую вилку и тут же снять необходимые показания, вам понадобятся следующие подручные средства и действия:

  • Любая спираль. Можно взять добротную спираль от завалявшейся в гараже старой электрической плитки.
  • Спираль следует свернуть в несколько слоев (проволочных жил), добившись показателя сопротивления 0,1-0,15 Ом .
  • Нужно взять сам аккумулятор (с напряжением до 15 В), автомобильную лампочку (например, снять ее с поворотников, мощностью 21 Вт). Такое самодельное сопротивление можно либо припаять, либо закрепить винтом и гайкой. Также понадобится мультиметр с диапазоном тока 10 ампер.
  • Вся цепь собирается и подключается последовательно.
  • Затем зажимы выводятся на клеммы АКБ.
  • Мультиметр выдает показания тока, протекающего по цепи. Обычный показатель, в данном случае, равен ±1,78 А.
  • Теперь убираем мультиметр и снова включаем всю цепь.
  • Снимаем с его помощью показания напряжения на спирали, которая свита в несколько слоев. Здесь показатель будет уже в милливольтах, около 197 мВ.
  • Рассчитываем нужное сопротивление по закону Ома — 0,197: 1,78= 0,11 Ом.

Таким образом, сопротивление самодельного резистора у нас составляет 0,11 Ом. Теперь нужно подсоединить его к батарее на 5-10 секунд с подсоединенным к ней мультиметром, который будет измерять показатели напряжения в диапазоне постоянки на 20 вольт. Снимаем показания, фиксируем их. Нагрузочная вилка, сделанная своими руками, срабатывает хорошо в том случае, если сборка цепи была осуществлена правильно.

Второй способ настолько же прост

Для этого потребуются «запчасти» от старых автомобилей.

Если они имеются в гараже, то изготовить самодельную нагрузочную вилку можно так:

  • взять размыкатель массы от старого авто, например, от ГАЗЕЛи;
  • извлечь «на свет» из гаража два допрезистора для вентилятора;
  • добавить в схему зажимы и провода.

Общие технические характеристики такого устройства будут следующими: сопротивление резистора от 0,23 Ом (может быть чуть больше или меньше), показатель рабочей величины тока (учитывая охлаждение вентилятором) — 15 ампер, напряжение стандартное — 12 вольт. Что касается резисторов именно этого типа, их преимущество в том, что они имеют встроенные предохранители, срабатывающие в случае перегрева внутри цепи. Если используется один резистор, показатель нагрузки с ним будет 50 ампер, а если два идут в параллели, то, соответственно, 100 ампер.

Нестандартное решение вопроса

В данном случае нагрузочная вилка изготавливается еще более интересным способом, с помощью канализационной трубы, аккуратно разрезанной в продольном направлении.

Здесь приводится схема конструкции вилки, рассчитанная на проверку показателей сорпотивления аккумуляторов на 12 вольт с емкостью от нескольких десятков ампер-часов:

  • константовая проволока, 12 витков со внутренним диаметром намотки 38 мм;
  • к концам проволоки привариваются шпильки М8;
  • все это может прекрасно подойти к канализационной трубе, если ее диаметр составляет 50 мм;
  • щель закрывается вторым куском такой же трубы;
  • по бокам устанавливаются заглушки, и конструкция готова.

Технические параметры: показатель сопротивления около 0,1 Ом, ток при напряжении 12 вольт составляет от 110 до 120 ампер. Длительность нагрузки в этом случае должна быть минимальной, не более 3-5 секунд (к сожалению, устройство очень быстро нагревается). Все показатели аккумулятора измеряются так же, вольтметром любого типа. При создании такой вилки рекомендуется воспользоваться таблицей расчета сопротивлений проводов различной длины.

Общие рекомендации по конструированию самодельных нагрузочных вилок

Перед тем как начать собирать вилку самостоятельно, не забудьте измерить показатели напряжения в каждой банке аккумуляторной батареи и проверьте возможность доступа к банкам. Также не помешает заново прочесть инструкцию, прилагаемую к вашей батарее: в ней содержатся минимальные и максимально возможные для нее показатели тока под нагрузкой, что очень важно.

Зажимы, употребляемые при замерах, должны быть прочными, чтобы они могли выдержать большой ток, когда на батарею пойдет нагрузка. Лучше присоединять «крокодилы» к аккумулятору с помощью крепких проводов.

Все соединительные части электрической цепи должны быть крепко спаяны. Для этого вам понадобится хороший сварочный аппарат.

Для удобства применения всю цепь рекомендуется размещать на заранее подготовленном каркасе. Материалы каркаса следует изготавливать из металла, устойчивого к возгоранию.

И еще несколько важных советов:

  • правильно рассчитывайте мощность во избежание перегрева;
  • не присоединяйте самодельное устройство к АКБ во время ее зарядки;
  • не храните самодельную вилку вблизи от аккумуляторов;
  • проветривайте помещение до и после работы с вашим устройством;
  • не держите вилку дольше, чем 3-5 секунд, во избежание порчи аккумулятора.

Как видите, нагрузочная вилка для аккумулятора своими руками изготавливается несложно. Важно вспомнить из школьного курса физики о том, как правильно рассчитывать показатели сопротивления, и правильно собрать электрическую цепь из подходящих подручных средств. Также при использовании самодельной нагрузочной вилки не переборщите с током и внимательно следите за его показателями.

Нагрузочная вилка для проверки аккумуляторов своими руками

Всем привет, на днях я приобрел автомобильный аккумулятор и чтобы проверять его на работоспособность, решил собрать нагрузочную вилку, такая штука здорово выручит и при выборе АКБ в следующий раз.

Пассивная токовая нагрузка при подключении к аккумулятору позволит, во-первых измерить напряжение на аккумуляторе, а  во вторых нагрузить аккумулятор током около 100 ампер, если аккумулятор отдаст такие токи на протяжении 4-5 секунд без значительных просадок напряжения, значит в нём ещё остался порох. Эти штуки часто применяются для теста аккумуляторов в сервисах по продаже и обслуживанию автомобильных аккумуляторных батарей.

Наша нагрузочная вилка ничем не уступает промышленным образцам, принцип работы нагрузочной вилки тот же, метод реализации также не отличается.

Конструкция вилки проста до безобразия в её состав входит мощная пассивная нагрузка в виде толстой проволоки,  рассчитанной таким образом, чтобы нагрузить аккумулятор током около 100 ампер и цифровой вольтметр, который позволит проверить уровень заряда батареи до и во
время теста.

Найти нужную нагрузку, которая потерпит токи в 100 ампер очень трудно, поэтому пришлось немножко подумать чтобы найти самое оптимальное решение с использованием доступных материалов, чтобы проект мог повторить любой желающий.

И тут под руки попался нагревательный элемент от мощной плиты на два с лишним киловатта, провод скорее всего нихром. Очень желательно, чтоб нагревательный элемент был новым, так как нам придётся его выпрямить, а старая отработавшая проволока будет периодически ломаться при деформациях.

Для начала экспериментальным образом выяснил, что этот провод спокойно терпит токи в 7 — 10 ампер, нагревается естественно и даже слегка краснеет, что полностью нормально, следовательно мы можем сказать, что 10 таких проводов параллельно, могут спокойно пропускать токи в 100 ампер.

Основа положена, теперь перейдём к теории, нам всего лишь нужны две формулы закон дедушки Ома, чтобы выявить нужное сопротивление нагрузки для наших целей и формула расчета параллельного соединения резисторов.Но с учётом того, что все 10 резисторов у нас имеют одинаковое сопротивление, полученное исходя из закона ома значение, просто нужно умножить на 10.

Сначала нам нужно понять, какое сопротивление должна иметь нагрузка, чтобы при питающем напряжении 12 вольт ток в цепи был бы в районе 100 ампер.

Вот формула которая нам нужна.

Исходя из формулы становится ясно, что сопротивление нагрузки должно быть в районе 0,12 Ом, естественно по мере
разогрева сопротивление будет расти, а ток падать, но в нашем случае это не столь важно.

Итак, мы планировали использовать 10 параллельных проводов для нагрузки и знаем сопротивление, которое нам нужно для того, чтобы получить таки в 100 ампер.

Умножив полученное значение на 10 становится ясно, что сопротивление каждой из проволок должно быть около 1,2 Ом.

С теорией покончено, теперь перейдём к практической части.

Берём мультиметр, который способен корректно измерять низкоомные резисторы и экспериментально подбираем длину проводника, так чтобы сопротивление в этом участке было около 1,2 Ома, отмеряем длину полученного участка + запас два сантиметра.

Далее отрезаем проволоку и так 10 раз.

Когда отмеряем 10 проводков, затем их нужно будет скрутить вместе, для этой цели я воспользовался шуруповёртом, зажал их и прокрутил.

Далее на провод надеваем керамические изоляторы для предотвращения замыканий между определенными участками этого же провода.

Корпусом послужил отрезок профиля, не забываем о вентиляционных отверстиях.

Ну а теперь сам процесс сборки и монтажа…

Надеюсь всё будет понятно из фоток…

корпус делаем из алюминиевого строительного профиля

припаиваем колодку для соединения медного наконечника и проводов — ниже будет понятней…

небольшой кусок текстолита для соединения провода и нагревательной скрутки.

тоже припаиваем колодку к текстолиту, который сперва весь пропаяли оловом

затем обернули это всё в тепло или термо скотч ( не помню точно как называется) и приклеили к профилю на клей.

затем взял три мощных провода, так как одного толстого кабеля не нашёл у себя, спаял их вместе.

припаял один конец к щупу

затем взял от паяльника небольшого наконечник.

с одного края вставил наконечник с другого закрутил нагревательную скрутку или наше собранное сопротивление-нагрузку.

Далее собираем ручку для прибора, тоже из профиля только немного меньшего сечения.

кнопка для включения вольтметра

скручиваем ручку и вставляем кнопку.

прикручиваем ручку к прибору саморезами и практически всё готово… а да забыл про вольтметр.

вырезаем под него окошечко и ставим на герметик.

После полной сборки на прибор приклеиваем табличку напряжений.

Порядок проведения тестов следующий.

В самом начале замеряем напряжение на аккумуляторе, далее один из токо-съёмных контактов, по схеме это контакт-1 подключается к плюсу аккумулятора, к массе аккумулятора подключается контакт-3 и вольтметр на данный момент отобразит действующее напряжение на аккумуляторе без нагрузки.

Далее убираем контакт-3. замыкаем тумблер «sa1» и подключаем контакт-2 к массе аккумулятора и наблюдаем за показаниями вольтметра.Сейчас наша самодельная нагрузка пожирает 100 ампер тока от аккумулятора, тест длится 5 секунд. За это время внимательно следим за показаниями вольтметра, после отключения нагрузки исходя из таблицы можно сделать вывод.Одним словом сперва мы проверили напряжение на батарее без нагрузки, а затем с нагрузкой, если аккумулятор разряжается слишком быстро, при том изначально он был полностью заряжен, то скорее всего пластины покрыты сульфатной плёнкой из-за чего аккумулятор потерял ёмкость.Либо имеется проблема с одной или несколькими банками, например обрыв или осыпание пластин.
И ещё раз повторюсь этот тест нужно делать кратковременно не более 5 секунд, сама нагрузка будет при этом нагреваться это нужно учитывать.

Друзья надеюсь эта самоделка позволит вам избежать от покупки плохих аккумуляторов, ну и проверить старый при
необходимости.

Автор; АКА Касьян

Нагрузочная вилка для аккумулятора своими руками

Проверочный аппарат, представленный в виде нагрузочной вилки, она является одним из важных приборов, применяемых в процессе работы автоэлектрика. Однако не все автовладельцы готовы постоянно обращаться в автосервис, для этого необходимо самостоятельно изготовить данный прибор.

Нагрузочная вилка, принцип действия

Самостоятельная сборка аппарата не является задачей повышенной сложности. Перед сборкой необходимо разобраться для чего предназначен прибор и из чего состоит.

Устройство

Нагрузочная вилка представляет собой прибор, при помощи которого возможно произвести проверку источника питания в режиме схожем с его нормальными условиями эксплуатации. В большинстве случаев при заводской сборке аппарат состоит из стрелочного или электронного вольтметра, а также одного или двух сопротивлений в качестве которых устанавливаются металлические спирали. К окончаниям спирали присоединяются измерительные щупы с клеммами для подключения к аккумулятору.

Иногда в конструкцию нагрузочной вилки устанавливается амперметр. Сам прибор представлен в виде металлического или пластикового короба с выходящими проводами и зажимами. Современные модели снабжаются цифровыми измерительными приборами, жидкокристаллическими дисплеями, а также имеют несколько спиралей сопротивления с переключателем для комбинирования нагрузки к батарее.

Устройство применяется для проверки значения напряжения на источнике питания с электролитами на основе кислотных и щелочных соединений. При обследовании отдельных элементов банок применяются специальные вилки с упрощенными характеристиками. При помощи данного прибора возможно проверять работоспособность не только АКБ, но и любого элемента электрической цепи. Измерение проводятся при подключенном питании, а также при отключении электродвижущей силы. Контролироваться может не только напряжение, а также все необходимые параметры, все зависти от сложности конструкции вилки.

Применение нагрузочной вилки

При помощи данного прибора возможно провести следующие действий:

  1. Определение времени сохранения запаса внутренней энергии. Данный параметр зависит в основном от внутренней емкости. Распространенные модели со значением 50 А/ч способны держать свои параметры на протяжении 140 дней при соблюдении нормальных условий эксплуатации. При подключенном источнике питания к сети, время сокращается практически вдвое. В основном потери происходят при работающей сигнализации.

Важно знать! В зимний период разряд аккумулятора при работающей сигнализации происходит в среднем за 15 дней.

  1. Измерение состояние заряда. При этом значение 11,7 В показывает, что батарея разряжена. Полный заряд 12,7 В, половинчатый 12,3 В.
  2. Определение возможного времени удержания заряда. При показании на нагрузочной вилке значения ниже 12 В говорит о том, что необходимо провести восстановление заряда.
  3. Контроль за замыканием между пластинами в аккумуляторе. Если присутствует короткое замыкание напряжение падает до 9 В. При заряде происходит закипание электролита.
  4. Определение параметров генератора на выходе. Отклонения от нормально работы могут привести к проблемам при запуске, а также выходу из строя батареи.
  5. Контроль за сульфатацией электродных пластин, возможно произвести при наличии в комплектации амперметра.
Отличие моделей

Нагрузочные вилки отличаются друг от друга по некоторым параметрам:

  • четкость получения показаний;
  • тип измерительного прибора;
  • сопротивление резисторов или спиралей;
  • диапазон рабочих температур;
  • диапазон измеряемого напряжения;
  • номинальные значения силы тока;
  • различные среды используемых электролитов.
Как правильно проверять

Нагрузочная вилка предназначена для проверки источников питания с номинальным значением мощности не выше 12 Вт. Однако допускается использование в сети повышенной мощности, если задействовать при этом несколько резисторов. Для проведения точной проверки необходимо соблюдать следующий порядок действий:

  • измерить напряжение на клеммах без нагрузки;
  • полученное значение сопоставляют с паспортными данными;
  • при полной зарядке подключают нагрузку;
  • по истечению 5 секунд снимают показания вольтметра;
  • исправный аккумулятор должен показывать значение не ниже 9 В.

Нагрузочная вилка своими руками

Простой при изготовлении, и недорогой прибор будет полезным в гараже любого автолюбителя. С помощью данного аппарата станет возможным проводить постоянную диагностику источника питания, а также генератора. При отсутствии необходимой суммы для приобретения нагрузочной вилки ее можно сделать своими руками.

Используемый материал

При изготовлении вилки могут понадобиться следующие материалы:

  • для измерения напряжения понадобится вольтметр, если используем аналоговый, то он должен иметь предел замера до 20 В;
  • изолированные провода толщиной до 6 мм, рассчитываются на высокие значения тока;
  • на окончании проводов следует использовать специальные мощные зажимы из хромированной стали;
  • каркас из негорящих материалов;
  • держатель из прорезиненной стали.

Важно! При изготовлении самодельной нагрузочной вилки рекомендуется использовать провода и приборы рассчитанные на максимальные рабочие значения тока.

Схемы

Нагрузочная вилка с одной спиралью:

Нагрузочная вилка с двумя спиралями:

где R- сопротивление в виде спиралей или набора резисторов;

S- выключатели или переключатели;

V- прибор вольтметр.

При измерении аккумулятора емкостью до 100 Ач необходимо использовать одно сопротивление, при проверке батареи внутренней емкостью выше 100 Ач применяют два и более сопротивлений.

Инструкция как сделать нагрузочную вилку для проверки аккумулятора

При изготовлении одним из распространенных способов необходимо следовать следующей инструкции:

  • Перед тем как проводить измерительные манипуляции необходимо обеспечить доступ к клеммам аккумулятора. Затем снимаются показания при помощи вольтметра в режиме без нагрузки.
  • Чтобы определить необходимое сопротивление следует обратиться к паспортным характеристикам, по ним узнаем номинальные значения напряжения и электрического тока. По формуле:

R= U/I,

где R- сопротивление добавочное, U- напряжение, I- сила тока под нагрузкой.

  • На следующем этапе необходимо подключить добавочное сопротивление. Значение должно быть немного больше, чем внутреннее сопротивление в одной из банок аккумулятора.
  • Щупы от вольтметра соединяем с окончанием проводов со специальными зажимными клеммами.
  • Все аппараты и коммутационные элементы размещают на пластине из текстолита и надежно закрепляют. Данный материал является негорючим и считается надежным изолятором. В некоторых случаях используется керамическое основание.
  • Самым последним этапом устанавливаем на каркас ручку с резиной. Резина применяется в качестве изоляционного материала.

Для самого простого способа необходимо сделать следующее:

  • Следует использовать кнопку включения массы от старого автомобиля.
  • Подобрать два добавочных сопротивления от старых вентиляторов.
  • Соединить все коммутирующие элементы.

Блок сопротивления, применяемый в таком случае, имеет внутреннюю защиту в качестве которой выступают встроенные предохранители, срабатывают при резком повышении внутренней температуры.

Описанные выше конструкции простейших приборов для проверки источников питания под нагрузкой довольно просты. В процессе усовершенствования возможно установка на одном каркасе амперметра и секундомера.

Как сделать нагрузочную вилку своими руками

Для замера аккумуляторной батареи желательно иметь нагрузочную вилку, её можно запросто сделать своими руками и даже в гаражных условиях. Вот сегодня я и расскажу как это сделать.

Единственная трудность — это раздобыть материал из которого сделать сопротивление, чтобы она выдерживала ток 100 Ампер.
Я это сопротивление взял из старого ящика сопротивлений, который у меня валялсяь на работе.

Но можно такое сопротивление изготовить самому, например из толстой медной проволоки, главное рассчитать сопротивление.

А сопротивление для 100 Амперной вилки нам понадобится всего 0.126 Ома.

Рассчитываем по закону Ома…

Отрезал 4 витка, замерил его сопротивление, оно составило 0.089 ОмИз такого сопротивления получится нагрузочная вилка, которая будет мерить ток нагрузки до 141 ампер.

АКБ 12.6/0.089=141А

Ну и чтобы собрать наш прибор в единое целое нам понадобится.

1. Ручка от болгарки
2. Клемма для АКБ
3. Кусок небольшого гибкого провода сечением 10 мм.
4. Небольшой кусок текстолита.
5. Медная шпилька.

Вырезаем прямоугольный кусок текстолита, к нему прикручиваем ручку от болгарки, с краю прикручиваем нашу обмотку сопротивления.К одному концу сопротивления прикручиваем кусок медного провода с  клеммой для присоединения к аккумулятору. А к другому концу сопротивления прикручиваем медный штырь, кстати его можно сделать из  толстого жало паяльника.

Вот протестировал свой аккумулятор, на 5 секунде измерения напряжение 11, 2 вольта, ток 126 ампер.Обмотка сопротивления за 5 секунд нагрелась приблизительно до 60 градусов, что для неё это пустяк.

Ну теперь останется только изготовить корпус… что-нибудь на подобие такого.Вот такая получается простая и нужная вещь, которая пригодится вам для вычисления пригодности вашего аккумулятора.

Автор: Евгений Михеенко.

Как своими руками сделать нагрузочную вилку для аккумулятора?

Нагрузочная вилка — прибор, необходимый для того, чтобы определять степень заряженности и исправности автомобильной аккумуляторной батареи. С ее помощью можно определять уровень напряжения АКБ на холостом ходу автомобиля и под нагрузкой. Нагрузочная вилка для аккумулятора своими руками также может быть изготовлена — при наличии определенных навыков и умения.

Содержание статьи

Что представляет из себя нагрузочная вилка

Стандартные нагрузочные вилки часто производятся в виде вольтметров с ручкой с возможностью подключения нагрузки параллельно самому вольтметру. Нагрузка выполняется в виде спирали, которая имеет функции подключения различными способами. Есть вилки, которые можно вывести на банки аккумулятора, есть приборы для тестирования 12-вольтовых аккумуляторов — когда нагрузка подсоединяется посредством гайки.

Современные вилки оснащены жидкокристаллическим дисплеем и, как правило, имеют несколько нагрузочных режимов. Для тестирования обычных аккумуляторов будет достаточно вилки, имеющей токовую нагрузку 100 А.

Любая нагрузочная вилка — это один из элементов замкнутой электрической цепи, который имеет довольно большой показатель мощности. Самый простой вариант такого прибора состоит из вольтметра, резистора из проволоки и двух зажимов.

Вариантов того, как сделать нагрузочную вилку самостоятельно, — много. Как говорится, «было бы достаточно хлама в гараже». Потому что часто ее мастерят именно из подручных средств, исходя из того, что используется она нечасто, и специально покупать ее вовсе не обязательно. Главное, чтобы электрическая схема была выстроена верно, в соответствии с простыми расчетами.

Самый простой способ изготовления нагрузочной вилки

Для того чтобы сделать самую простую вилку и тут же снять необходимые показания, вам понадобятся следующие подручные средства и действия:

  • Любая спираль. Можно взять добротную спираль от завалявшейся в гараже старой электрической плитки.
  • Спираль следует свернуть в несколько слоев (проволочных жил), добившись показателя сопротивления 0,1-0,15 Ом.
  • Нужно взять сам аккумулятор (с напряжением до 15 В), автомобильную лампочку (например, снять ее с поворотников, мощностью 21 Вт). Такое самодельное сопротивление можно либо припаять, либо закрепить винтом и гайкой. Также понадобится мультиметр с диапазоном тока 10 ампер.
  • Вся цепь собирается и подключается последовательно.
  • Затем зажимы выводятся на клеммы АКБ.
  • Мультиметр выдает показания тока, протекающего по цепи. Обычный показатель, в данном случае, равен ±1,78 А.
  • Теперь убираем мультиметр и снова включаем всю цепь.
  • Снимаем с его помощью показания напряжения на спирали, которая свита в несколько слоев. Здесь показатель будет уже в милливольтах, около 197 мВ.
  • Рассчитываем нужное сопротивление по закону Ома — 0,197: 1,78= 0,11 Ом.

Таким образом, сопротивление самодельного резистора у нас составляет 0,11 Ом. Теперь нужно подсоединить его к батарее на 5-10 секунд с подсоединенным к ней мультиметром, который будет измерять показатели напряжения в диапазоне постоянки на 20 вольт. Снимаем показания, фиксируем их. Нагрузочная вилка, сделанная своими руками, срабатывает хорошо в том случае, если сборка цепи была осуществлена правильно.

Второй способ настолько же прост

Для этого потребуются «запчасти» от старых автомобилей.

Если они имеются в гараже, то изготовить самодельную нагрузочную вилку можно так:

  • взять размыкатель массы от старого авто, например, от ГАЗЕЛи;
  • извлечь «на свет» из гаража два допрезистора для вентилятора;
  • добавить в схему зажимы и провода.

Общие технические характеристики такого устройства будут следующими: сопротивление резистора от 0,23 Ом (может быть чуть больше или меньше), показатель рабочей величины тока (учитывая охлаждение вентилятором) — 15 ампер, напряжение стандартное — 12 вольт. Что касается резисторов именно этого типа, их преимущество в том, что они имеют встроенные предохранители, срабатывающие в случае перегрева внутри цепи. Если используется один резистор, показатель нагрузки с ним будет 50 ампер, а если два идут в параллели, то, соответственно, 100 ампер.

Нестандартное решение вопроса

В данном случае нагрузочная вилка изготавливается еще более интересным способом, с помощью канализационной трубы, аккуратно разрезанной в продольном направлении.

Здесь приводится схема конструкции вилки, рассчитанная на проверку показателей сорпотивления аккумуляторов на 12 вольт с емкостью от нескольких десятков ампер-часов:

  • константовая проволока, 12 витков со внутренним диаметром намотки 38 мм;
  • к концам проволоки привариваются шпильки М8;
  • все это может прекрасно подойти к канализационной трубе, если ее диаметр составляет 50 мм;
  • щель закрывается вторым куском такой же трубы;
  • по бокам устанавливаются заглушки, и конструкция готова.

Технические параметры: показатель сопротивления около 0,1 Ом, ток при напряжении 12 вольт составляет от 110 до 120 ампер. Длительность нагрузки в этом случае должна быть минимальной, не более 3-5 секунд (к сожалению, устройство очень быстро нагревается). Все показатели аккумулятора измеряются так же, вольтметром любого типа. При создании такой вилки рекомендуется воспользоваться таблицей расчета сопротивлений проводов различной длины.

Общие рекомендации по конструированию самодельных нагрузочных вилок

Перед тем как начать собирать вилку самостоятельно, не забудьте измерить показатели напряжения в каждой банке аккумуляторной батареи и проверьте возможность доступа к банкам. Также не помешает заново прочесть инструкцию, прилагаемую к вашей батарее: в ней содержатся минимальные и максимально возможные для нее показатели тока под нагрузкой, что очень важно.

Зажимы, употребляемые при замерах, должны быть прочными, чтобы они могли выдержать большой ток, когда на батарею пойдет нагрузка. Лучше присоединять «крокодилы» к аккумулятору с помощью крепких проводов.

Все соединительные части электрической цепи должны быть крепко спаяны. Для этого вам понадобится хороший сварочный аппарат.

Для удобства применения всю цепь рекомендуется размещать на заранее подготовленном каркасе. Материалы каркаса следует изготавливать из металла, устойчивого к возгоранию.

И еще несколько важных советов:

  • правильно рассчитывайте мощность во избежание перегрева;
  • не присоединяйте самодельное устройство к АКБ во время ее зарядки;
  • не храните самодельную вилку вблизи от аккумуляторов;
  • проветривайте помещение до и после работы с вашим устройством;
  • не держите вилку дольше, чем 3-5 секунд, во избежание порчи аккумулятора.

Как видите, нагрузочная вилка для аккумулятора своими руками изготавливается несложно. Важно вспомнить из школьного курса физики о том, как правильно рассчитывать показатели сопротивления, и правильно собрать электрическую цепь из подходящих подручных средств. Также при использовании самодельной нагрузочной вилки не переборщите с током и внимательно следите за его показателями.

как ей пользоваться, как сделать своими руками

Многие автолюбители попадали в ситуацию, когда под рукой есть аккумуляторная батарея, а степень ее готовности к работе неизвестна. И хочется по-быстрому определить – можно ли ее ставить на автомобиль. Самый простой прибор для проверки аккумулятора – нагрузочная вилка. Имея ее под рукой и обладая небольшими знаниями по ее применению, можно почти мгновенно определить исправность аккумулятора, и одновременно оценить уровень его заряда.

Устройство нагрузочной вилки

В устройстве аккумуляторной вилки нет ничего сложного.

Современный вид аккумуляторной вилки

Независимо от типа и конструкции в ее состав входят следующие элементы:

  • Вольтметр с диапазоном измерений, соответствующим напряжению тестируемого аккумулятора.
  • Малоомный резистор, обеспечивающий при подключении рабочий ток для устройства, питаемого от тестируемой батареи. Это может быть и самодельный резистор из нихромовой проволоки.
  • Провода и зажимы для подключения нагрузки к выводам АКБ.
  • В большинстве современных устройств устанавливается выключатель или кнопка для подключения нагрузки в работу.

Не совсем понятно, почему этому измерительному прибору присвоено название вилки. Возможно, это название произошло от того, что первые модели вместо зажимов и проводов имели выступающие контакты в виде «рогов». А вся конструкция по внешнему виду действительно напоминала вилку, которую «втыкали» в тестируемую батарею.

Один из старых видов нагрузочной вилки

Принцип действия измерительного устройства

Поскольку в этом приборе обязательно устанавливается вольтметр, то аккумуляторная любая нагрузочная вилка может применяться и для проверки напряжения в любой точке бортовой сети автомобиля. Но основное ее назначение – тестирование аккумуляторной батареи, то есть проверка ее готовности к обеспечению рабочего значения тока.

Контактные зажимы вилки подсоединяются к клеммам аккумулятора, а затем производится «включение» нагрузки на короткое время. По уровню напряжения, которое выдает АКБ после подключения рабочего сопротивления, и по его изменению делается вывод о степени готовности аккумулятора и об его исправности.

В основном подобные устройства применяются для автомобильных аккумуляторов, рассчитанных на 12 В или 24 В. Поэтому шкала измерения вольтметра должна быть до 15 В, реже – до 30 В. Рабочий ток, обеспечивающий запуск автомобильного стартера, составляет 80 – 120 ампер. Подключаемое сопротивление прибора должно обеспечивать такой ток при соответствующем напряжении АКБ.

Перед включением нагрузки полезно проверить величину заряда аккумулятора. Для этого нужно измерить разность потенциалов на клеммах батареи в безнагрузочном режиме.

Для 12-вольтовых аккумуляторов их заряженность оценивается по следующим данным вольтметра:

Оценка заряда АКБ, проверяемая в режиме холостого хода

Напряжение на клеммах АКБ, В12,712,512,212Менее 12
ОценкаОтличноХорошоУдовлетворительноПлохоНет заряда
Степень заряженности, %1007550250

 [adinserter block=»2″]

Понятно, что проверять работу слабо заряженной аккумуляторной батареи под нагрузкой не имеет смысла. Нагружая большим током такую АКБ, ее можно просто повредить. Сначала ее надо подзарядить, а уж затем устраивать проверку на готовность.

Полностью заряженный аккумулятор предстоит тестировать на готовность к работе. Для этого подключается рабочее сопротивление вилки на несколько секунд. По показаниям вольтметра определяется степень готовности АКБ.

Подключение аккумуляторной вилки с нагрузкой к АКБ

Оценка готовности аккумулятора к работе проводится в соответствии с данными, приведенными в таблице:

Оценка готовности АКБ, проверяемая при рабочей нагрузке

Напряжение на клеммах АКБ, В>10,29,58,58< 8
ОценкаОтличноХорошоУдовлетворительноПлохоНет заряда
Степень готовности к работе, %1007550250

Стоит заметить, что дополнительным показателем годности батареи является изменение напряжения на ее клеммах. У исправных аккумуляторов сразу после подключения нагрузки напряжение «проседает» до минимальных показаний, а затем за несколько секунд постепенно возрастает на 0,2 – 0, 5 В.

Разновидности нагрузочных аккумуляторных вилок

Даже такой несложный прибор выпускается в различных вариантах. И это относится не только к его внешнему виду.

Вилка со стрелочным индикатором и двумя проводами

Нагрузочные аккумуляторные вилки различаются по следующим характеристикам:

  • Вид вольтметра. Сейчас чаще пользуются цифровыми табло вместо стрелочных. Они дают лучшее восприятия и позволяют более точно оценить изменение напряжения при тестировании под нагрузкой.
  • Диапазон измеряемого напряжения и точность шкалы измерения.
  • Величина сопротивления подключаемой нагрузки.
  • Сменяемость нагрузочного сопротивления. У разных типов аккумуляторов величина рабочего тока может сильно отличаться. Если прибор содержит несколько сменных нагрузочных резисторов, то им можно тестировать АКБ при разных токах нагрузки. У современных нагрузочных вилок изменение нагрузочного сопротивления проводится не механической заменой, а изменением нагрузочного режима на электронном табло.
  • Вариантом подключения прибора к клеммам аккумулятора. Различаются нагрузочные вилки с двумя проводами и с одним проводом. Во втором случае роль провода выполняет контактный штырь, расположенный на корпусе прибора.

Вилка с цифровым дисплеем и одним проводом

Как правильно пользоваться нагрузочной вилкой для аккумулятора

[adinserter block=»3″]

Простому прибору соответствуют несложные инструкции по применению. Но соблюдение нехитрых правил обеспечит достоверность данных о состоянии аккумулятора. А их нарушение может повредить как само проверочное устройство, так и тестируемую АКБ.

  • Измерения при подключенной нагрузке проводить не более чем 10 сек. Этого времени вполне достаточно, чтобы получить все необходимые данные. А длительная работа под нагрузкой приведет к излишнему разряду АКБ и к перегреву собственного сопротивления прибора.
  • Подходящая температура для тестирования – 15 – 20 °С. Стандартные калибровки проводятся при такой температуре. Да и лишний раз нагружать аккумулятор, заставляя его работать в минусовых условиях, не следует.
  • Необходимо проверять надежность контактов при соединении проводов вилки с клеммами АКБ. Плохой контакт приведет к недостоверным показаниям при проверке.
  • Не стоит применять нагрузки, обеспечивающие ток проверки более 120 ампер. Да, при запуске бывают токи до 200 А. Но батарея, способная надежно выдавать 120 А, при необходимости выдержит и 200 А. Лишний раз нежелательно проводить проверку при самых экстремальных условиях.

Как самому сделать нагрузочную вилку для аккумулятора

При желании можно изготовить самодельную нагрузочную вилку. Из готовых изделий понадобится только вольтметр. Все остальное можно соорудить из подручных материалов.

Наибольшую трудность представляет расчет и создание внутреннего сопротивления, рассчитанного на необходимый ток. Если делать его своими руками, то самым подходящим материалом будет нихромовая проволока от нагревательных спиралей электроплиток. Можно подобрать металлическую полосу из других нагревателей. Для того, чтобы при напряжении 12 В обеспечить ток 80 – 120 А, сопротивление нагрузки должно составлять 0,1 – 0,15 Ом. Найти мультиметр, способный точно измерять подобные сопротивления, сложно. Поэтому проще подобрать длину одного элемента, замеряя ток, пропускаемый им, а затем соединить параллельно несколько таких проволок или полос.

Расчет рабочего сопротивления вилки

[adinserter block=»4″]

Порядок действий:

  • Используя мультиметр с диапазоном измеряемого тока до 15 А, подбирается длина одной нихромовой проволочины или нагревательной полосы, обеспечивающая пропускание тока в 10 – 12 А. Или точным мультиметром замерить сопротивление в 1 – 1,2 Ом.
  • Параллельное соединение 10 таких элементов позволит получить нагрузку, пропускающую ток в 100 – 120 А.
  • Все элементы соединяются параллельно. Проволоку лучше свивать в «косу». Для более надежной скрутки их можно зажать в патроне дрели или шуруповерта.
  •  Изготовленное сопротивление укладывается в подходящий корпус и закрепляется в нем. Если придется изгибать ее несколько раз, то надо следить за тем, чтобы витки не соприкасались друг с другом. Для надежности можно надеть на места изгиба изолирующие цилиндры.
  • Концы сопротивления припаиваются к выводным контактам, а снаружи припаиваются соединительные провода.

Самодельное нагрузочное сопротивление для аккумуляторной вилки в корпусе

  • Параллельно к нагрузке подключается вольтметр.
  • На концах соединительных проводов крепятся зажимы для подсоединения к клеммам АКБ.

Как проверить аккумулятор мультиметром?

Одно из наиболее распространенных применений мультиметра в быту — проверка батарей.

Самый простой способ проверить, в хорошем ли состоянии батарея, скажем, элемент AA, который вы используете в пульте дистанционного управления телевизором, — это подключить ее к измерительным щупам мультиметра и измерить ее напряжение или силу тока.

Как проверить батарею мультиметром?

Если вам было интересно, , как проверить батарею с помощью мультиметра , то это руководство поможет вам в этом.

Для этого руководства мы будем использовать карманный цифровой мультиметр и 9-вольтовую батарею.

Для получения дополнительной информации об измерении других величин, таких как сопротивление или емкость, ознакомьтесь с другими нашими статьями.

Как проверить аккумулятор мультиметром?

Основная идея состоит в том, чтобы проверить, может ли батарея обеспечивать нагрузку достаточным током.

В нашем случае предположим, что нагрузка представляет собой пульт дистанционного управления телевизором (ПДУ). Для девятивольтовой батареи мы проверим как напряжение, так и ток.

Как проверить напряжение батареи с помощью мультиметра

Установите мультиметр в таблицу вместе с батареей, которую нужно проверить. В этом руководстве мы будем использовать 9-вольтовую радиобатарею.

Как проверить батарею с помощью мультиметра?

# 1 — В части 1 мы измерим напряжение аккумулятора. Для этого используйте дисковый переключатель, чтобы выбрать измерение постоянного напряжения. Поскольку аккумулятор генерирует постоянный ток, мы будем измерять постоянное напряжение.

# 2 — Мы уже знаем, что напряжение батареи составляет максимум 9 В, поэтому мы укажем шкалу на 20 В (как показано) i.е. более высокий диапазон

Выберите измерение напряжения постоянного тока для проверки батареи

# 3 — Подключите испытательные щупы — черный к отрицательному, красный — к положительному — к батарее и проверьте дисплей

Подсоедините испытательные щупы к батарее

# 4 — На дисплее должно отображаться значение, близкое к 9 В. Поскольку эта батарея использовалась в течение некоторого времени, она показывает 8,74 В, чего все еще достаточно для подачи тока на нагрузку.

# 5 — Для другой (разряженной) батареи показания выглядят так:

Разряженная батарея с низким напряжением

В большинстве случаев этого измерения напряжения батареи достаточно, чтобы понять, что она работает правильно.

Однако, чтобы убедиться, что он может обеспечивать достаточный ток нагрузки, давайте также измерим силу тока в миллиампер-часах (мАч).

Как измерить ток батареи с помощью мультиметра

В Части 2 мы измерим ток батареи.

# 1 — Выберите функцию постоянного тока с помощью шкалы и держите его на уровне 200 мА, так как мы знаем, что сила тока аккумулятора будет около 100 мАч.

Как измерить ток батареи с помощью мультиметра

# 2 — Подключите измерительные щупы так же, как вы это делали для измерения напряжения, и проверьте дисплей.

Он должен колебаться в районе 98,3, что означает, что сила тока составляет 100 мА — этого достаточно для работы небольшой печатной платы пульта дистанционного управления телевизором.

Очевидно, что проверка батареи с помощью мультиметра является одним из самых простых приложений.

Итак, всякий раз, когда пульт от телевизора или кондиционера начинает вести себя странно, вы можете быстро вынуть мультиметр и начать получать ответы.

Примечание

  • Даже если батарея показывает хорошие показания, проблема может возникнуть, пока она подключена к нагрузке.
  • T Вот некоторые мультиметры, доступные на рынке, которые имитируют нагрузку для проверки батареи. Эти мультиметры могут стать отличным дополнением к вам
.

Как запустить разряженный аккумулятор ноутбука: 3 метода

Аккумуляторы для ноутбуков имеют заведомо короткий срок годности. Несмотря на недавние улучшения в литий-ионной технологии, большинство аккумуляторов могут выдержать только определенное количество циклов зарядки, прежде чем их емкость начнет быстро ухудшаться.

Конечно, есть несколько шагов, которые вы можете предпринять для решения этой проблемы, но ни один из них не поможет, если ваша батарея уже разряжена.

Итак, можно ли запустить разряженную батарею ноутбука? Ну да.Мы рассмотрим три различных метода и даем каждому из них 10 баллов за простоту и эффективность.

Метод 1: заморозить аккумулятор

Благодаря силе науки я смог починить разрядившуюся батарею ноутбука, поместив ее в герметичный контейнер и запихнув в морозильную камеру.

— Scaff (@scafftv) 10 июля 2014 г.

Если в вашем компьютере установлена ​​никель-металлогидридная (NiMH) или никель-кадмиевая (NiCd) батарея, вы можете попробовать ее заморозить.Если у вас литиевая батарея (которая подходит для всех Mac и большинства новых компьютеров с Windows), не пытайтесь использовать этот метод.

Это может показаться фантастическим, но научно доказано, что этот метод работает.Замораживая батарею, вы совершаете два подвига:

  1. Достаточное загустевание электролита батареи, чтобы в процессе зарядки можно было преодолеть кристаллизацию.
  2. Замедление движения свободных электронов, чтобы больше электронов могло присоединиться к потоку.

(Примечание : Если ваша батарея очень старая, все электроны, вероятно, просочились, и этот метод не сработает.)

Но как работает этот процесс?

Для начала выключите компьютер, отсоедините его от розетки и извлеките аккумулятор из машины.Имейте в виду, что если аккумулятор несъемный, разборка компьютера для его извлечения приведет к аннулированию гарантии.

Затем поместите аккумулятор в тканевый пакет, а затем поместите тканевый пакет в герметичный пакет Ziploc.Не пропускайте тканевый мешок — он добавляет необходимый слой изоляции. И убедитесь, что вы используете сумку Ziploc. Обычный пластиковый пакет для продуктов позволит влаге проникнуть внутрь, что может навсегда разрушить аккумулятор.

Поместите пакет Ziploc в морозильную камеру на 10 часов.По прошествии 10 часов дайте батарее естественным образом нагреться до комнатной температуры, прежде чем вставлять ее обратно в компьютер.

Вердикт: 7/10. Способ ремонта аккумулятора ноутбука подтвержден научными исследованиями, но мы зафиксировали некоторые моменты, потому что он не работает с новыми литиевыми аккумуляторами. И, несмотря на некоторые слухи в Интернете, помещение его в морозильную камеру не приведет к зарядке и не улучшит его производительность. Это единственный способ восстановить разряженный аккумулятор ноутбука. Ознакомьтесь с другой нашей статьей, чтобы узнать, как улучшить и продлить срок службы батареи.

Метод 2: перенапряжение

Это метод запуска литиевых батарей от внешнего источника.Помните, что литиевые батареи разрядятся, если их не использовать в течение длительного периода. Вы должны пытаться включать любые устройства с литиевым питанием не реже одного раза в два дня, чтобы поддерживать работоспособность батареи.

( Предупреждение: Этот метод работает, но он опасен.Если перезарядить слишком долго, аккумулятор может взорваться. Надевайте защитные очки и выполняйте процесс на большом свободном месте.)

Прежде чем начать, вам понадобятся три предмета: зажим «крокодил», тонкий провод и зарядное устройство для ноутбука или блок питания.Разводки кабеля Ethernet будет достаточно, если у вас есть старый, который вы готовы разрезать.

Во-первых, вам нужно найти положительную и отрицательную распиновку на вашей батарее.Теоретически на них должны быть четкие обозначения. Если нет, поищите в Google модель своей батареи.

Далее отрезаем два куска проволоки.Каждый из них должен иметь размер около 2,75 дюйма. Один будет играть роль плюсового провода; другой — отрицательный. На плюсовом проводе удалите примерно 0,4 дюйма защитного покрытия с каждого конца. На отрицательном проводе удалите примерно 0,4 дюйма с одного конца и чуть менее 0,8 дюйма с другого.

Когда вы будете готовы, вставьте один конец положительного провода в положительную распиновку аккумулятора и вставьте 0.4-дюймовый конец отрицательного провода в выводе отрицательного вывода.

Проденьте другой конец положительного провода внутрь положительного контакта зарядного устройства.Наконец, прикрепите 0,8-дюймовый конец отрицательного провода к отрицательному внешнему проводнику с помощью зажима «крокодил».

Теперь вам нужно оставить аккумулятор на два часа.При отсоединении вашей установки будьте предельно осторожны — это там, где есть риск взрыва.

Снова вставьте аккумулятор в ноутбук, чтобы проверить успешность запуска от внешнего источника.

Вердикт: 6/10. Не менее надежен, чем метод замораживания, и работает с более новыми литиевыми батареями. Однако за фактор опасности мы скинули пару очков.

Метод 3: заменить элементы батареи

Это самое рискованное из трех исправлений.Вы можете попробовать заменить некоторые (или все) элементы в старой батарее на исправные элементы из работающей, но неиспользованной батареи. Если у вас есть навыки, это отличный способ отремонтировать аккумулятор ноутбука.

Еще раз, есть несколько важных предупреждений, о которых следует помнить:

  • Замещающие элементы должны иметь такой же химический состав, что и текущие элементы (например,г., литий-ионный).
  • Ваши новые элементы должны иметь такое же номинальное напряжение, как и старые.
  • Новые элементы должны иметь такую ​​же или более высокую емкость, что и ваши старые элементы (измеряется в мАч).
  • Новые ячейки должны быть того же физического размера, что и старые.
  • Вам также понадобится паяльный инструмент.

Для начала снимите аккумулятор с ноутбука и подденьте его. Возможно, вам понадобится отвертка с плоским жалом или шпатель.

Внутри корпуса батареи вы увидите ряд отдельных ячеек.Обычно они выглядят как обычные батарейки АА. Каждая из ячеек будет подключена к печатной плате проводами. Обязательно запишите, какие провода куда идут. В идеале вам также следует использовать мультиметр, чтобы убедиться в отсутствии потенциально опасного остаточного заряда.

Отделите ячейки от проводов и друг от друга с помощью паяльника, затем выньте их из корпуса.Затем спаяйте новые элементы вместе и снова прикрепите провода в правильных местах.

Наконец, снова соедините корпус аккумулятора и дайте ему отдохнуть в течение 48 часов, чтобы убедиться, что паяльные работы закончились.

Вердикт: 4/10. Да, процесс будет работать, но он требует знания пайки, шансы иметь под рукой все необходимые инструменты и элементы питания невелики, и это занимает много времени.

Следите за состоянием аккумулятора ноутбука

Легко избежать приземления в ситуации, когда вам нужно запустить аккумулятор, если вы правильно за ним следите.

Мы рекомендуем использовать инструмент для контроля заряда батареи.Они могут делать все, от перекалибровки вашего силового агрегата до отображения скорости разряда на диаграммах и графиках. Инструмент мониторинга батареи — жизненно важная утилита для поддержания здоровья вашей батареи.

Microsoft удалит удобную функцию Windows в предстоящем обновлении

Функция минимизации окна должна выйти из Windows 10 в начале 2021 года.

Об авторе Дан Прайс (Опубликовано 1428 статей)

Дэн присоединился к MakeUseOf в 2014 году и является директором по партнерству с июля 2020 года.Обратитесь к нему с вопросами о спонсируемом контенте, партнерских соглашениях, рекламных акциях и любых других формах партнерства. Вы также можете найти его каждый год бродящим по выставочной площадке CES в Лас-Вегасе, поздоровайтесь, если собираетесь. До своей писательской карьеры он был финансовым консультантом.

Ещё от Dan Price
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

.

Лучшие советы по продлению срока службы аккумулятора вашего ноутбука

Современные ноутбуки мощнее, чем когда-либо прежде, а благодаря достижениям в области мобильных технологий они также стали более эффективными, что увеличивает время автономной работы.

Тем не менее, их все равно нужно включать в сеть в течение дня. Несмотря на то, что время автономной работы ноутбука является основной причиной мобильных жалоб, можно добиться значительных улучшений с помощью хорошей практики и нескольких программных настроек. Вот 10 простых способов улучшить время автономной работы ноутбука.

Подробнее: ScreenFlow 8

1. Уменьшите яркость экрана

Экран — одна из самых энергоемких частей ноутбука. Чтобы дисплей оставался четким и ярким, требуется очень много заряда аккумулятора. Чтобы сэкономить эту мощность, нужно просто уменьшить яркость.

Кнопка яркости экрана обычно расположена как вторая функция одной из клавиш F и представлена ​​маленьким символом солнца с иконками вверх и вниз. Чтобы использовать его, просто нажмите и удерживайте соответствующую функциональную клавишу, а затем выберите «вверх» или «вниз».

2. Измените параметры питания

Windows 10 имеет несколько отличных функций управления питанием, которые позволяют добиться максимальной производительности при подключении к сети и оптимизировать время автономной работы в дороге.

Введите «параметры питания» в поле «Начать поиск» и выберите «Энергосбережение» из списка. В Windows 10 также есть больше способов сэкономить заряд батареи. К ним относятся настройки для выключения монитора и более быстрого перехода в спящий режим.

3.Выключите Wi-Fi

Одним из самых важных факторов, разряжающих аккумулятор, являются возможности беспроводной сети, встроенные в большинство ноутбуков. Wi-Fi разряжает аккумулятор, постоянно потребляя энергию от аккумулятора и, когда он не подключен, ищет сети.

Когда вы используете свой портативный компьютер вдали от электросети, скорее всего, вы находитесь вдали от беспроводных сетей, поэтому вы можете выключить это устройство. На многих ноутбуках есть функциональная кнопка, с помощью которой можно вручную отключить беспроводной адаптер, чтобы сэкономить ненужные отходы, но в старых ноутбуках ее часто нет.

В этом случае откройте Центр уведомлений, щелкнув значок пузыря речи в правой части панели задач, и щелкните «Wi-Fi», чтобы выключить его.

4. Выключите периферийные устройства

Использование периферийных устройств USB может истощить вашу систему, потому что ваша материнская плата должна их запитать, поэтому отключение всего от сети экономит энергию. USB-накопители, мыши и веб-камеры — частые нарушители, поэтому скопируйте всю свою информацию и извлеките свои устройства как можно скорее, и смиритесь с трекпадами ноутбука поверх USB-мыши.

Многие ноутбуки имеют функциональные кнопки для выключения встроенной веб-камеры, которая разряжает аккумулятор, если есть такая возможность. И переключите динамики на отключение звука, если вам не нужен звук — ваш ноутбук пищит каждый раз, когда он получает электронное письмо или загружает Windows, может быть утечкой.

5. Извлеките дисководы

Вращение диска в дисководе — огромная трата ресурсов, и многие программы постоянно это делают. Просто извлеките диски перед тем, как переключиться на питание от аккумулятора, чтобы сэкономить жизненно важные дополнительные минуты рабочего дня.

В наши дни в большинство современных ноутбуков не устанавливаются дисководы, но если у вас есть дисковод, стоит убедиться, что он пустой, когда вы в пути.

6. Инвестируйте в оборудование

Хорошая практика может в некоторой степени продлить срок службы батареи, но если вам нужно использовать ноутбук в течение рабочего дня, вам понадобится помощь.

Большинство ноутбуков поставляются с шестиячеечной батареей, но многие производители предлагают дополнительные обновления на восемь или даже 12 элементов, которые могут удвоить вашу мощность.

Альтернативой дорогим аккумуляторам для ноутбуков являются портативные зарядные устройства для ноутбуков, которые дают вам дополнительные часы работы для всех ваших устройств. Обычно это компактные аккумуляторные блоки с адаптерами для большинства ноутбуков и мобильных телефонов, которые достаточно портативны, чтобы их можно было положить в сумку, и имеют достаточную емкость, чтобы удвоить продолжительность вашего заряда.

Ознакомьтесь с нашим списком лучших портативных зарядных устройств и аккумуляторов для ноутбуков, где мы предлагаем лучшие устройства для зарядки вашего ноутбука.

7. Отключить функции

Windows 10 имеет несколько удобных встроенных функций, но многие из них предъявляют к системе требования, которые не нужны при работе в дороге. Просто отключите графические эффекты, когда вы в пути, чтобы сделать свой ноутбук более эффективным.

8. Уход за батареей

Литий-ионные батареи не нуждаются в полной разрядке (вопреки распространенному мнению), но вам также следует использовать батарею после ее зарядки.

Если у вас есть запасной, который вы постоянно пополняете, используйте его вместо основного.Если у вас старая не литий-ионная батарея, вам необходимо регулярно ее разряжать.

.

Как пользоваться мультиметром

Добавлено в избранное Любимый 53

Введение

Итак … как пользоваться мультиметром? Из этого туториала Вы узнаете, как использовать цифровой мультиметр (DMM), незаменимый инструмент, который можно использовать для диагностики цепей, изучения электронных устройств других людей и даже тестирования батареи. Отсюда и название «мульти» — «метр» (множественное измерение).

Основные параметры, которые мы измеряем, — это напряжение и ток.Мультиметр также отлично подходит для некоторых базовых проверок работоспособности и устранения неполадок. Ваша схема не работает? Переключатель работает? Поставь на него метр! Мультиметр — ваша первая защита при поиске и устранении неисправностей в системе. В этом руководстве мы рассмотрим измерение напряжения, тока, сопротивления и целостности цепи.


Рекомендуемая литература

Эти концепции могут быть полезны в этом руководстве:

Мы будем использовать SparkFun VC830L на протяжении всего руководства, но эти методы должны применяться к большинству мультиметров.

Видео

Ищете мультиметр, который подходит именно вам?

Мы вас прикрыли!

Умный тестер SMD
32 доступно TOL-10829

Этот умный SMD-тестер представляет собой по сути пару мультиметрового пинцета. Это позволяет устранять неисправности в цепях с малым SMD p…

1

Детали мультиметра

Мультиметр состоит из трех частей:

  • Дисплей
  • Ручка выбора
  • Порты

Дисплей обычно состоит из четырех цифр и может отображать отрицательный знак.Несколько мультиметров имеют дисплеи с подсветкой для лучшего обзора в условиях низкой освещенности.

Ручка выбора позволяет пользователю настроить мультиметр на считывание различных значений, таких как ток в миллиамперах (мА), напряжение (В) и сопротивление (& Ом;).

Два зонда вставляются в два порта на передней панели устройства. COM означает «общий» и почти всегда подключается к заземлению или «-» цепи. Зонд COM обычно черный, но между красным и черным зондом нет никакой разницы, кроме цвета. 10A — специальный порт, используемый при измерении больших токов (более 200 мА). мАВОм — это порт, к которому обычно подключается красный зонд. Этот порт позволяет измерять ток (до 200 мА), напряжение (В) и сопротивление (& Ом;). Зонды имеют разъем типа банан на конце, который подключается к мультиметру. С этим измерителем подойдет любой зонд с банановой пробкой. Это позволяет использовать различные типы датчиков.

Использование мультиметра для проверки напряжения LiPo батареи.


Типы датчиков

Для мультиметров доступно множество различных типов щупов. Вот несколько наших любимых:

  • Зажимы типа «банан» для «аллигатора»: это отличные кабели для подключения к большим проводам или контактам на макетной плате. Подходит для проведения долгосрочных испытаний, когда вам не нужно удерживать зонды на месте, пока вы манипулируете схемой.
  • Banana to IC Hook: крючки IC хорошо работают с меньшими ИС и ножками ИС.
  • Banana to Tweezers: Пинцет удобен, если вам нужно протестировать компоненты SMD.
  • Банан для проверки датчиков: если вы когда-нибудь сломаете датчик, их будет дешево заменить!
Кабели с крючками от банана до IC
В наличии CAB-00506

Это различные кабели с выводами для подключения к мультиметрам, источникам питания, осциллографам, генераторам функций и т. Д.Кабели…

6
Кабель от банана к аллигатору
В наличии CAB-00509

Это различные кабели с выводами для подключения к мультиметрам, источникам питания, осциллографам, генераторам функций и т. Д.Кабели…

2

Измерение напряжения

Для начала, измеряем напряжение на батарее AA: Подключите черный щуп к COM , а красный щуп к мАВОм . Установите мультиметр на «2V» в диапазоне постоянного тока. Практически вся портативная электроника использует постоянный ток, а не переменный ток.Подключите черный щуп к заземлению аккумулятора или к «-», а красный щуп к питанию или к «+». Слегка прижмите щупы к положительной и отрицательной клеммам батареи AA. Если у вас новая батарея, вы должны увидеть на дисплее около 1,5 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

Если вы измеряете напряжение постоянного тока (например, аккумулятор или датчик, подключенный к Arduino), вы хотите установить ручку там, где V имеет прямую линию.Напряжение переменного тока (например, выходящее из стены) может быть опасным, поэтому нам редко нужно использовать настройку напряжения переменного тока (V с волнистой линией рядом с ним). Если вы возитесь с AC, мы рекомендуем вам приобрести бесконтактный тестер, а не использовать цифровой мультиметр.

Используйте V с прямой линией для измерения напряжения постоянного тока

Используйте V с волнистой линией для измерения напряжения переменного тока

Что произойдет, если поменять местами красный и черный щупы? Показания мультиметра просто отрицательные.Ничего страшного не происходит! Мультиметр измеряет напряжение по отношению к общему щупу. Какое напряжение на «+» батареи по сравнению с общим или отрицательным контактом? 1,5 В. Если мы переключаем датчики, мы определяем «+» как общую или нулевую точку. Какое напряжение на «-» батареи по сравнению с нашим новым нулем? -1,5 В!

Теперь давайте построим простую схему, чтобы продемонстрировать, как измерять напряжение в реальных условиях. Схема представляет собой просто 1 кОм; и синий сверхяркий светодиод с питанием от модуля питания SparkFun Breadboard.Для начала убедитесь, что схема, с которой вы работаете, правильно запитана. Если ваш проект должен быть на 5 В, но меньше 4,5 В или больше 5,5 В, это быстро даст вам указание на то, что что-то не так, и вам может потребоваться проверить ваши силовые соединения или проводку вашей цепи.

Измерение напряжения на штанге источника питания.

Установите ручку в положение «20V» в диапазоне постоянного тока (рядом с диапазоном постоянного напряжения отображается символ V с прямой линией).Мультиметры обычно не поддерживают автоматический выбор диапазона. Вы должны установить мультиметр на диапазон, который он может измерять. Например, 2V измеряет напряжения от до 2 вольт , а 20V измеряет напряжения от до 20 вольт . Поэтому, если вы измеряете аккумулятор на 12 В, используйте настройку 20 В. Система 5В? Используйте настройку 20 В. Если вы установите его неправильно, вы, вероятно, увидите, что экран счетчика изменится, а затем будет отображаться «1».

С некоторой силой (представьте, что воткнули вилку в кусок жареного мяса) надавите зондами на два открытых куска металла.Один зонд должен контактировать с заземлением. Один зонд для подключения VCC или 5 В.

Мы также можем протестировать различные части схемы. Эта практика называется узловым анализом и является основным строительным блоком в анализе схем. Измеряя напряжение в цепи, мы можем увидеть, сколько напряжения требуется каждому компоненту. Давайте сначала измерим всю схему. Измеряя, откуда напряжение поступает на резистор, а затем на землю светодиода, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

Затем мы можем увидеть, какое напряжение потребляет светодиод. Это то, что называется падением напряжения на светодиоде. Если сейчас это не имеет смысла, не бойтесь. Это позволит вам больше исследовать мир электроники. Важно отметить, что можно измерять различные части схемы для анализа схемы в целом.

Этот светодиод использует 2,66 В из имеющегося источника питания 5 В. Это ниже, чем прямое напряжение, указанное в таблице данных, из-за того, что схема имеет только небольшой ток, проходящий через нее, но об этом чуть позже.
Перегрузка

Что произойдет, если вы выберете значение напряжения, слишком низкое для напряжения, которое вы пытаетесь измерить? Ничего плохого. Счетчик просто отобразит 1. Это счетчик пытается сказать вам, что он перегружен или находится вне диапазона. Все, что вы пытаетесь прочитать, слишком много для этой конкретной обстановки. Попробуйте установить ручку мультиметра на более высокое значение.

Показание 5 В по этой цепи слишком много для настройки 2 В на мультиметре.

Ручка выбора

Почему ручка счетчика показывает 20 В, а не 10 В? Если вы хотите измерить напряжение менее 20 В, выберите настройку 20 В. Это позволит вам читать от 2,00 до 19,99 .

Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В.

Предупреждение! В общем, придерживайтесь цепей постоянного тока (настройки на мультиметре с прямыми линиями, а не кривыми линиями).Большинство мультиметров могут измерять системы переменного тока (переменного тока), но цепи переменного тока могут быть опасными. Настенная розетка с переменным током или «сетевым напряжением» — это то, что может вас неплохо убить. ОЧЕНЬ внимательно относитесь к AC. Если вам нужно проверить, включена ли розетка, используйте тестер переменного тока. На самом деле нам нужно измерить переменный ток только тогда, когда у нас есть розетка, которая работает странно (действительно ли она на 110 В?), Или если мы пытаемся управлять нагревателем (например, горячей плитой). Не торопитесь и дважды проверьте все, прежде чем проверять цепь переменного тока.

Измерение сопротивления

Нормальные резисторы имеют цветовую маркировку. Если вы не знаете, что они означают, ничего страшного! Есть множество онлайн-калькуляторов, которыми легко пользоваться. Однако, если вы когда-нибудь окажетесь без доступа в Интернет, мультиметр очень удобен для измерения сопротивления.

Выберите случайный резистор и установите на мультиметре значение 20 кОм. Затем прижмите щупы к ножкам резистора с таким же усилием, как при нажатии клавиши на клавиатуре.

Измеритель покажет одно из трех значений: 0,00 , 1 или фактическое значение резистора .

  • В этом случае измеритель показывает 0,97, что означает, что этот резистор имеет значение 970 Ом или около 1 кОм (помните, что вы находитесь в режиме 20 кОм или 20000 Ом, поэтому вам нужно переместить десятичную запятую на три разряда вправо или 970 Ом. ).

  • Если мультиметр показывает 1 или отображает OL , значит, он перегружен.Вам нужно будет попробовать более высокий режим, например режим 200 кОм или режим 2 МОм (мегаом). В этом нет ничего страшного, это просто означает, что необходимо отрегулировать ручку диапазона.

  • Если мультиметр показывает 0,00 или почти ноль, то вам необходимо понизить режим до 2 кОм или 200 Ом .

Помните, что многие резисторы имеют допуск 5%. Это означает, что цветовой код может указывать на 10 000 Ом (10 кОм), но из-за несоответствий в производственном процессе резистор 10 кОм может быть всего 9.5 кОм или 10,5 кОм. Не волнуйтесь, он отлично подойдет как подтягивающий или общий резистор.

Давайте опустим счетчик до следующего минимального значения, 2 кОм. Что просходит?

Не так много изменилось. Поскольку этот резистор (1 кОм) меньше 2 кОм, он все равно отображается на дисплее. Однако вы заметите, что после десятичной запятой есть еще одна цифра, что дает нам немного более высокое разрешение при чтении. А как насчет следующего минимального значения?

Теперь, так как 1k & ohm; больше 200 Ом, мы достигли максимального значения счетчика, и он сообщает вам, что он перегружен и вам нужно попробовать установить более высокое значение.

Как показывает практика, редко можно встретить резистор менее 1 Ом. Помните, что измерение сопротивления не идеально. Температура может сильно повлиять на показания. Кроме того, измерение сопротивления устройства, когда оно физически установлено в цепи, может быть очень сложной задачей. Окружающие компоненты на печатной плате могут сильно повлиять на показания.


Измерение тока

Ток чтения — одно из самых сложных и информативных показаний в мире встроенной электроники.Это сложно, потому что вам нужно последовательно измерять ток. Если напряжение измеряется путем нажатия на VCC и GND (параллельно), для измерения тока вам необходимо физически прервать прохождение тока и подключить измеритель к сети. Чтобы продемонстрировать это, мы будем использовать ту же схему, которую мы использовали в секции измерения напряжения.

Первое, что нам понадобится, это лишний кусок провода. Как уже упоминалось, нам нужно физически прервать цепь, чтобы измерить ток. Другими словами, вытащите провод VCC, идущий к резистору, добавьте провод к тому месту, где этот провод был подключен, а затем выполните зондирование от вывода питания на источнике питания до резистора.Это эффективно «обрывает» питание схемы. Затем мы вставляем мультиметр в линию, чтобы он мог измерять ток, когда он «течет» через мультиметр в макетную плату.

Для этих картинок мы обманули и использовали зажимы из кожи аллигатора. При измерении тока часто полезно наблюдать за тем, что ваша система делает с течением времени, в течение нескольких секунд или минут. Возможно, вам захочется встать и поднести датчики к системе, но иногда легче освободить руки. Эти щупы с зажимом типа «крокодил» могут пригодиться.Обратите внимание, что почти все мультиметры имеют разъемы одинакового размера (их называют «банановые вилки»), поэтому, если вы в затруднительном положении, вы можете использовать щупы своего друга.

Теперь, когда мультиметр подключен, мы можем установить шкалу в правильное положение и измерить ток. Измерение тока работает так же, как напряжение и сопротивление — вы должны получить правильный диапазон. Установите мультиметр на 200 мА и работайте оттуда. Потребление тока для многих макетных проектов обычно составляет менее 200 мА.Убедитесь, что красный зонд вставлен в порт с предохранителем на 200 мА. На нашем любимом мультиметре отверстие 200 мА — это тот же порт / отверстие, что и показания напряжения и сопротивления (порт обозначен как мАВΩ ). Это означает, что вы можете держать красный зонд в том же порту для измерения тока, напряжения или сопротивления. Однако, если вы подозреваете, что ваша схема будет использовать около 200 мА или более, переключите зонд на сторону 10 А. на всякий случай. Перегрузка по току может привести к сгоранию предохранителя, а не просто к отображению перегрузки.Подробнее об этом чуть позже.

Эта схема потребляла только 1,8 мА во время измерения, а не большой ток. Среднее значение было ближе к 2,1 мА.

Поймите, что мультиметр действует как кусок провода — вы замкнули цепь, и она включится. Это важно, потому что с течением времени светодиод, микроконтроллер, датчик или любое другое измеряемое устройство может изменить свое энергопотребление (например, включение светодиода может привести к увеличению на 20 мА на секунду, а затем к снижению на секунду при включении. выкл).На дисплее мультиметра вы должны увидеть мгновенное значение тока. Все мультиметры снимают показания с течением времени, а затем выдают среднее значение , поэтому ожидайте, что показания будут колебаться. В целом, более дешевые счетчики будут в среднем более жестко и медленнее реагировать, поэтому относитесь к каждому показанию с недоверием. В уме возьмите средний диапазон, например, от 7 до 8 мА при нормальных условиях 5 В (а не 7,48 мА).

Как и при других измерениях, при измерении тока цвет щупов не имеет значения.Что произойдет, если мы поменяем зонды? Ничего страшного не происходит! Это просто приводит к тому, что текущее показание становится отрицательным:

Ток все еще протекает через систему, вы только что изменили свою точку зрения, и теперь счетчик показывает отрицательное значение.

Помните! Когда вы закончите использовать измеритель, всегда возвращайте его для считывания напряжения (верните щупы в порт напряжения, настройте измеритель на считывание диапазона постоянного напряжения, если необходимо). Обычно берут измеритель и начинают быстро измерять напряжение между двумя контактами.Если вы оставили свой счетчик в режиме «тока», вы не увидите напряжение на дисплее. Вместо этого вы увидите «0,000», что означает отсутствие тока между VCC и GND. В течение этой доли секунды вы подключите VCC к GND через ваш измеритель, и предохранитель на 200 мА перегорит = плохо. Поэтому, прежде чем положить глюкометр на ночь, не забудьте оставить глюкометр в хорошем состоянии.

Первые несколько раз измерить ток может быть непросто. Не волнуйтесь, если вы перегорели — мы делали это десятки раз! Мы покажем вам, как заменить предохранитель в следующем разделе.


Непрерывность

Тестирование непрерывности — это проверка сопротивления между двумя точками. Если сопротивление очень низкое (менее нескольких Ом), две точки соединяются электрически, и раздается звуковой сигнал. Если сопротивление превышает несколько Ом, значит, цепь разомкнута и звуковой сигнал не раздается. Этот тест помогает убедиться, что соединения выполнены правильно между двумя точками. Этот тест также помогает нам определить, подключены ли две точки, которых не должно быть.

Непрерывность, возможно, самая важная функция для гуру встраиваемого оборудования. Эта функция позволяет нам проверять проводимость материалов и отслеживать, где были выполнены или не выполнены электрические соединения.

Установите мультиметр в режим «Непрерывность». Он может отличаться в зависимости от цифрового мультиметра, но ищите символ диода с распространяющимися волнами вокруг него (например, звук, исходящий из динамика).

Мультиметр установлен в режим проверки целостности цепи.

Теперь соедините щупы вместе.Мультиметр должен издать звуковой сигнал (Примечание: не все мультиметры имеют настройку непрерывности, но большинство должно). Это показывает, что между датчиками может протекать очень небольшое количество тока без сопротивления (или, по крайней мере, с очень маленьким сопротивлением).

Предупреждение! В общем, выключите систему перед проверкой непрерывности.

На макетной плате без питания используйте щупы, чтобы протыкать два отдельных контакта заземления. Вы должны услышать тональный сигнал, указывающий, что они подключены.Вставьте пробники от контакта VCC на микроконтроллере к VCC на источнике питания. Он должен издать звуковой сигнал, указывающий, что питание свободно течет от вывода VCC к микро. Если он не издает тонального сигнала, вы можете начать следовать по маршруту, по которому проходит медный провод, и определять, есть ли обрывы в линии, проводе, макете или печатной плате.

Continuity — отличный способ проверить, соприкасаются ли два контакта SMD. Если ваши глаза не видят этого, мультиметр обычно является отличным вторым ресурсом для тестирования.

Когда система не работает, непрерывность — еще одна вещь, которая помогает устранить неполадки в системе.Вот шаги, которые необходимо предпринять:

  1. Если система включена, внимательно проверьте VCC и GND с настройкой напряжения, чтобы убедиться, что напряжение соответствует нужному уровню. Если система 5 В работает при 4,2 В, внимательно проверьте регулятор, он может быть очень горячим, что указывает на то, что система потребляет слишком большой ток.
  2. Выключите систему и проверьте целостность цепи между VCC и GND. Если есть непрерывность (если вы слышите звуковой сигнал), значит, у вас где-то короткое замыкание.
  3. Выключите систему.Убедитесь, что VCC и GND правильно подключены к контактам микроконтроллера и других устройств. Система может быть включена, но отдельные микросхемы могут быть подключены неправильно.
  4. Предположим, вы можете запустить микроконтроллер, отложить мультиметр в сторону и перейти к последовательной отладке или использовать логический анализатор для проверки цифровых сигналов.

Обрыв цепи и большие конденсаторы: При обычном поиске неисправностей. вы будете проверять целостность цепи между землей и шиной VCC.Это хорошая проверка работоспособности перед включением прототипа, чтобы убедиться, что в системе питания нет замыкания. Но не удивляйтесь, если вы услышите короткий звуковой сигнал! при зондировании. Это связано с тем, что в системе питания часто присутствует значительная емкость. Мультиметр ищет очень низкое сопротивление, чтобы увидеть, подключены ли две точки. Конденсаторы будут действовать как короткое замыкание в течение доли секунды, пока не заполнятся энергией, а затем будут действовать как открытое соединение. Поэтому вы услышите короткий звуковой сигнал, а затем ничего.Ничего страшного, просто шапки заряжаются.


Замена предохранителя

Одна из наиболее частых ошибок нового мультиметра — это измерение тока на макетной плате путем измерения от VCC до GND (плохо!). Это немедленно приведет к замыканию питания на землю через мультиметр, что приведет к потере питания макетной платы. Когда ток проходит через мультиметр, внутренний предохранитель нагревается, а затем перегорает, когда через него проходит 200 мА. Это произойдет за доли секунды и без каких-либо реальных звуковых или физических признаков того, что что-то не так.

Вау, это было здорово. Что теперь? Во-первых, помните, что измерение тока выполняется последовательно (прервите линию VCC на макетную плату или микроконтроллер, чтобы измерить ток). Если вы попытаетесь измерить ток с помощью перегоревшего предохранителя, вы, вероятно, заметите, что измеритель показывает «0,00» и что система не включается, как должна, когда вы присоединяете мультиметр. Это связано с тем, что внутренний предохранитель сломан и действует как обрыв провода или обрыв. Не волнуйтесь, это происходит постоянно, и его устранение стоит около 1 доллара.

Чтобы заменить предохранитель, возьмите удобную мини-отвертку и начните выкручивать винты. Цифровой мультиметр SparkFun довольно легко разобрать. Начните со снятия пластины аккумулятора и аккумулятора.

Затем удалите два винта, скрывающиеся за пластиной аккумулятора.

Слегка приподнимите переднюю часть мультиметра.

Теперь обратите внимание на крючки на нижнем крае лица. Вам нужно будет сдвинуть лицо в сторону с небольшим усилием, чтобы освободить эти крючки.

После того, как лицевая часть отцеплена, она должна легко выйти. Теперь вы можете заглянуть внутрь мультиметра!

Осторожно поднимите предохранитель, и он выскочит.

Убедитесь, что заменил правильный предохранитель на правильный тип . Другими словами, замените предохранитель на 200 мА на предохранитель на 200 мА.

Предупреждение! ЗАПРЕЩАЕТСЯ класть предохранитель на 10 А туда, где должен быть предохранитель на 200 мА. Размещение предохранителей может не совпадать с размещением портов зонда.Прочтите металлический колпачок на обоих концах предохранителя, чтобы дважды проверить, какой именно.

Компоненты и дорожки на печатной плате внутри мультиметра рассчитаны на разные величины тока. Вы повредите и, возможно, испортите свой мультиметр, если случайно протолкните 5A через порт 200mA.

Бывают случаи, когда вам нужно измерить сильноточные устройства, такие как двигатель или нагревательный элемент. Вы видите два места, где можно разместить красный щуп на передней панели мультиметра? 10A слева и мАВОм справа? Если вы попытаетесь измерить ток более 200 мА на порте мАВОм , вы рискуете перегореть предохранитель.Но если вы используете порт 10A для измерения тока, вы значительно меньше рискуете пережечь предохранитель. Компромисс — чувствительность. Как мы уже говорили выше, используя порт 10A и настройку ручки, вы сможете читать только до 0,01A или 10 мА. Большинство моих систем используют более 10 мА, поэтому настройка и порт 10 А работают достаточно хорошо. Если вы пытаетесь измерить очень низкую мощность (микро- или наноампер), порт 200 мА с 2 мА, 200 мкА или 20 мкА может быть тем, что вам нужно.

Помните: Если ваша система может использовать более 100 мА, вам следует начать с красного зонда, подключенного к порту 10A , и установки ручки 10A .

С цифровыми мультиметрами стоимостью менее 50 долларов измерения, которые вы, вероятно, будете выполнять, являются просто показаниями для устранения неполадок, а не результатами научных экспериментов. Если вам действительно нужно увидеть, как ИС использует ток или напряжение с течением времени, используйте стенд Agilent или другой высококачественный стенд. Эти устройства имеют более высокую точность и предлагают широкий спектр необычных функций (некоторые из них включают Тетрис!). Банни Хуанг, разработчик оборудования Chumby, использует высокоточные показания тока для устранения неисправностей плат во время заключительных процедур тестирования Chumby.Посмотрев на потребление тока различными платами, которые вышли из строя (например, данная неисправная плата потребляет 210 мА больше обычного), он мог определить, что не так с платой (при выходе из строя ОЗУ обычно используется 210 мА больше обычного). Выявив, что может быть потенциально неправильным, можно значительно упростить переделку и ремонт плат.


Что делает мультиметр хорошим?

У каждого свои предпочтения, но в целом предпочтительны мультиметры с непрерывностью измерения.Все остальные функции — это просто вишенка на торте.

Существуют причудливые мультиметры, которые автоматически выбирают диапазон , что означает, что они автоматически изменяют свой внутренний диапазон, пытаясь найти правильное напряжение, сопротивление или ток предмета, в который вы ткнете. Автоматический выбор диапазона может быть очень полезным, если вы знаете, как его использовать. Вообще говоря, мультиметры с автоподстройкой диапазона более качественны и имеют больше функций. Так что если вам дадут мультиметр с автодиапазоном, воспользуйтесь им! Просто знайте, как перевести его в ручной режим.Напряжение или ток в цепи могут колебаться довольно быстро. В некоторых системах ток или напряжение настолько непостоянны, что автоматический выбор диапазона не может сравняться с этим.

ЖК-дисплей с задней подсветкой — это необычно, но когда вы в последний раз измеряли свою схему в темноте? Как правило, мы избегаем страшных лесов и ситуаций, которые требуют от нас тестирования оборудования посреди ночи, но некоторым людям может понадобиться или понадобится мультиметр для темноты.

хороший щелчок на селекторе диапазона на самом деле является большим плюсом в нашей книге.Мягкая ручка обычно указывает на некачественный счетчик.

Достойные пробники — это плюс. Со временем провода будут ломаться в точке изгиба. Мы видели, как провода полностью выходят из зондов — и это всегда в тот момент, когда зонды должны работать! Если вы сломаете зонд, его будет достаточно дешево заменить.

Автоотключение — отличная функция, которая редко встречается на более дешевых мультиметрах. Это функция, которая может принести пользу как новичкам, так и опытным пользователям, так как легко забыть выключить глюкометр в 2 часа ночи.Цифровой мультиметр SparkFun не имеет этой функции, но, к счастью, он очень маломощный. Мы оставили мультиметр на два дня, прежде чем батарея на 9 В начала разряжаться. Тем не менее, не забудьте выключить глюкометр!

Теперь вы готовы использовать цифровой мультиметр для измерения окружающего мира. Не стесняйтесь использовать его, чтобы ответить на многие вопросы. Я считаю, что мой светодиод выдает 20 мА, правда? Какое напряжение у лимона? Стакан из воды токопроводящий? Можно ли заменить эти провода алюминиевой фольгой? Цифровой мультиметр ответит на эти и многие другие вопросы об электронике.


Покупка мультиметра

Цифровой мультиметр — незаменимый инструмент в арсенале любого электронного энтузиаста. Вот несколько мультиметров и наборов с мультиметрами, подходящие как для начинающих, так и для опытных любителей.

Наши рекомендации:
Мушиметр
На пенсии ТОЛ-13843

Mooshimeter — это мультиметр для тестирования многоканальных цепей, который использует ваш смартфон или планшет через Bluetooth 4.0, как…

14 Пенсионер Нажмите, чтобы просмотреть дополнительные параметры мультиметра

Ресурсы и движение вперед

Теперь, когда вы знаете основы использования цифрового мультиметра, ознакомьтесь с этими руководствами, чтобы использовать свой новый навык:

Или просмотрите некоторые из этих связанных сообщений в блогах.

.

Расчет нагрузочной вилки для проверки аккумуляторов. Нагрузочная вилка в домашних условиях. Об этапах изготовления

Для новичков создание нагрузочной вилки своими руками не является чересчур сложным делом. Тем не менее, необходимы определенные знания процесса ее сбора и области применения. Она незаменима в случае осмотра аккумулятора.

Данным прибором можно с легкостью измерить то, насколько заряжен сам аккумулятор. Она представляет собой своеобразный элемент, относящийся к цепи электрики немалой мощности. Самая простая вилка оборудована парой зажимов и специальным вольтметром. Что же касается моделей посложнее, то в число их элементов входит также амперметр и прочие приспособления для измерения самых разных параметров автомобиля.

С мобильным телефоном у вас всегда есть своя музыкальная коллекция, вы можете писать сообщения, делать снимки и получать доступ к Интернету. Однако, чтобы широко использовать многие функции вашего смартфона, вам нужна мощная батарея. Но что, если аккумулятор вашего телефона мертв и его нужно заряжать? Здесь используется зарядное устройство для мобильного телефона, которое снова дает мобильному телефону необходимые резервы батареи.

В зависимости от размера, модели и использования, сотовый телефон использует разное количество энергии. Таким образом, время автономной работы и время зарядки вашего смартфона могут меняться. Зарядные устройства для мобильных телефонов доступны сегодня в самых разных версиях. В зависимости от приложения вы можете не только полагаться на разные технологии, но также на различные подключения и функции.

Конечно же, нагрузочный тип вилок можно разыскать в любом специализированном магазине, но при наличии желания и смекалки в процессе ее создания можно ограничиться исключительно своими силами.

Как правильно использовать

Самодельная вилка отлично подходит для измерения количества энергии в 12-ватных аккумуляторах.

Тем не менее, она подойдет и для батарей с большими емкостями. Разница только в том, что более мощный вариант требует пары нагрузочных пружин, а вариант менее емкий – только одной. Чтобы провести полноценную проверку при помощи данного прибора нужно:

В то время как обычным зарядным устройствам нужна розетка для зарядки, вы можете заряжать свой смартфон другими моделями непосредственно в автомобиле. Некоторые модели даже позволяют смартфону заряжаться полностью без проводов, помещая устройство в специальную зарядную площадку. Другие зарядные устройства даже не нуждаются в источнике питания для зарядки, поскольку они используют солнечную технологию для преобразования солнечного света в электрическую энергию и зарядки смартфона.

Таким образом, на рынке существует множество версий и вариантов зарядных устройств для мобильных телефонов. Когда вы покупаете новое зарядное устройство для сотового телефона, вы должны обратить внимание на несколько вещей. К сожалению, нет универсального устройства, которое можно использовать без исключения для каждой модели мобильного телефона. Кроме того, различные зарядные устройства имеют очень разные свойства и функции. На что вы должны обратить внимание при покупке, мы кратко изложили ниже.

  • Замерить напряжение на самих клеммах, не прибегая к использованию сопротивлений нагрузки, но такое действие наиболее уместно совершать минимум после шести часов пребывания мотора в заглушенном состоянии;
  • «Плюсовой» зажим подключается к соответственной клемме, но без пружинки;
  • «Минусовой» зажим подключается к клемме и только после этого вольтметр должен показать напряжение аккумулятора с разомкнутой цепью;
  • Полученную информацию необходимо сопоставить с описанной в руководстве по эксплуатации и только после этого можно сделать уверенный вывод о том, насколько разряжена батарея;
  • В случая наличия полного заряда, аккумулятор проверяют уже под нагрузкой, точнее – с использованием нижней нагрузки. Такая проверка предусматривает также все вышеперечисленные повторные действия;
  • После пяти секунд активной проверки можно снимать достоверные показания, которые отображает самодельный прибор.

Если во время подсоединения «минусового» зажима к соответственной клемме вдруг начали рождаться искры – ничего страшного, беды в этом нет и это нормально. Тем не менее, не следует забывать о том, что необходимо завернуть сами пробки батареи во время процесса проверки. Так как зажимам свойственно нагреваться, из-за проходящей через них энергии, лучше к ним не прикасаться после снятия всех нужных показателей.

Делаем своими руками

При покупке идеального зарядного устройства для мобильных телефонов учитывайте следующие соображения. Подумайте, где вы хотите использовать новое зарядное устройство для сотового телефона. Потому что место использования зависит от того, какой тип зарядного устройства для мобильных телефонов подходит вам. Вы хотите зарядить свой телефон, прежде всего дома в розетке, подходящее проводное зарядное устройство с электропитанием. Обратите внимание на совместимость зарядного устройства мобильного телефона и мобильного телефона. Для использования вашего нового зарядного устройства для зарядки мобильного телефона важна совместимость обоих устройств. В зависимости от зарядного устройства вы можете заряжать свой телефон по разным тарифам. Если вы хотите максимально высокую скорость зарядки, вы должны включить этот критерий в свое решение о покупке. Для мобильных зарядных устройств вы должны обратить внимание на емкость. Из-за емкости зависит от количества энергии, которую может хранить мобильное зарядное устройство. Производительность определяется производителями в мАч. Чем выше значение, тем больше энергии зарядное устройство может хранить — и тем больше вы можете заряжать свой смартфон. Для зарядки на ходу снова рекомендуется так называемый банк мощности. . Зарядные устройства для мобильных телефонов доступны в разных версиях для различных приложений.

Приемлемым показателем заряда считают девять Вт, так как иные значения буквально «кричат» о необходимо либо подзарядки, либо полной замены. Следует понимать и помнить о том, что такая проверка оказывает определенную нагрузку на аккумулятор автомобиля, поэтому такая слишком частая нагрузочная процедура оказывает крайне негативное влияние на процесс его эксплуатации.

Если вам понадобится зарядное устройство для мобильного телефона для дома, на дороге или для использования в автомобиле, вы обязательно найдете его. Если вы много путешествуете и нуждаетесь в зарядном устройстве для своих путешествий, вам следует искать особенно компактную модель с малым весом и гибким кабелем. Таким образом, вы можете просто обернуть кабель вокруг зарядного устройства и легко уложить все устройство в ручной клади.

Видео «Проверка аккумулятора нагрузочной вилкой»

Если вы хотите избежать раздражающего кабельного мусора и ежедневного подключения вашего мобильного телефона к зарядному устройству, вы также можете отказаться от беспроводного варианта. А для путешествий или для кемпинга вы можете заряжать свой телефон солнечным зарядным устройством даже без источника питания.

Делаем своими руками

Перед непосредственным созданием нагрузочного прибора сперва замеряют значение напряжения одной под завязку заряженной баночки аккумулятора. Кроме этого, к каждой такой баночке должен быть свободный доступ по отдельности. Уже от полученных данных такого измерения и следует отталкиваться в составлении специальной шкалы, которая в будущем будет показывать заряд автомобильной батареи в необходимом диапазоне. Тем не менее, если к ней есть инструкция, то можно разузнать, таким образом, минимально допустимые и максимально допустимые значения заряда. Это также является важным.

Среди мобильных зарядных устройств на рынке существуют разные типы с разными характеристиками. В этой главе мы расскажем вам о самых важных типах зарядных устройств и их характеристиках, сильных и слабых сторонах. Если вы часто используете свой смартфон в автомобиле или, если вы вообще путешествуете на машине, рекомендуется автомобильное зарядное устройство. Источник питания через прикуриватель или 12-вольтовая розетка автомобиля легко и надежно.

Если вы также регулярно пользуетесь своим смартфоном в качестве навигационного устройства, автомобильный зарядное устройство с держателем мобильного телефона является хорошим выбором. Эти модели даже позволяют размещать смартфон непосредственно в зарядном устройстве благодаря удерживающему устройству. Таким образом, зарядное устройство и держатель автомобильного телефона объединены в одном продукте. Это идеально подходит для всех пользователей, которые хотят обойтись без кабельных заграждений в автомобиле.

Саму нагрузочную вилку нельзя присоединять к заряжаемому аккумулятору. Это так же недопустимо, как и ее хранение рядом с похожими приборами. Поэтому схема создания такого прибора предусматривает также наличие определенных знаний физики. В первую очередь, вычисляют сопротивление элемента нагрузки электрической цепи, что совершается при помощи следующей формулы:

Вам не нужно беспокоиться о расходах на электроэнергию с помощью автомобильного зарядного устройства. Потому что мобильный телефон, наконец, заряжается через автомобильное зарядное устройство автомобильной батареей, которая, в свою очередь, непрерывно заряжается через работающий двигатель.

Вам не нужно беспокоиться о разрядке аккумулятора автомобиля во время зарядки вашего мобильного телефона. Потому что во время процесса зарядки электричество передается только на мобильный телефон в очень малых количествах. Прикуриватели с постоянным плюсом выделяют электроэнергию даже при выключенном зажигании.

Значение R является сопротивлением, измеряющееся в «Ом». Соответственно U – это само напряжение, которое измеряется в «В». Последнее значение, значение І, представляет собой непосредственную силу тока, которая измеряется в «А».

Что же касается мощности (P) такой цепи, то ее можно узнать при помощи умножения значения напряжения (U) на силу тока (I).


Таким образом, вы можете заряжать свой телефон, когда двигатель выключен, но существует риск того, что даже разряженные аккумуляторные батареи разряжаются. Для более продолжительной жизни вам следует лучше снять зарядное устройство с прикуривателя. Вам даже не нужно тратить много денег на такое зарядное устройство. Таким образом, наиболее распространенные автомобильные зарядные устройства находятся в ценовом диапазоне от 10 до 20 евро.

Несколько слов о её использовании

Подключение прикуривателя занято Для прикуривателя без постоянной плюс только зарядка, когда двигатель включен.

  • Удобная зарядка в автомобиле.
  • Отсутствие затрат на электроэнергию при использовании аккумулятора автомобиля.
  • Низкая цена.
  • Для прикуривателя с постоянным плюсом и подачи питания в течение срока службы.
Док-станции используются для установки смартфона вертикально в зарядное устройство и заряжать его, соединяя устройство с портом станции. Поэтому док-станции особенно подходят для пользователей, которые в первую очередь хотят использовать и заряжать свои мобильные телефоны дома.

Понятное дело, что сами зажимы должны обладать огромной выдержкой, ведь через них будут струиться потоки высокого тока. Они присоединяются к элементу цепи вручную – при помощи качественных проводов, которые способны выдерживать большие нагрузки. Все детали в местах соединений между собой должны отлично спаиваться при помощи соответственного аппарата для пайки. К готовому устройству остается подключить вольтметр.

Док-станция состоит из овального или закрытого корпуса, к которому вы подключаетесь к розетке электропитания через шнур питания. Преимущество этого типа зарядного устройства для мобильных телефонов: смартфон подключается непосредственно к держателю и, таким образом, имеет надежное удержание во время зарядки.

Станции зарядки мобильных телефонов доступны в визуально элегантных конструкциях, которые можно легко интегрировать в домашний стиль или на рабочее место. Хотя это не вариант беспроводного зарядного устройства, вы можете избежать раздражающего помех в кабеле с помощью док-станции — потому что вам не нужно подключать смартфон с помощью зарядного кабеля, а только устанавливать «док» док-станции.

Для большего удобства при использовании желательно размещать все эти элементы на каркасе с ручкой, который не гнется. Кроме того, материалом такого каркаса не может служить дерево и любой иной материал, который обладает свойствами воспламенения. После процедуры проверки также полностью проветривается помещение, в которой она имела место.

Док-станции аналогичны беспроводным стационарным станциям. Так как мобильный телефон на стационарной станции, на смартфоне заряжается стыковкой на контактных терминалах док-станции. Тем не менее, стыковочные станции обычно также можно транспортировать немного сложнее: в отличие от обычных зарядных устройств, многие док-станции немного больше, так что они менее подходят для путешествий. Кроме того, они обычно нуждаются в источнике питания для работы.

С точки зрения цены эти устройства находятся в среднем диапазоне: большинство устройств доступны в ценовом диапазоне от 20 до 30 евро. Тем не менее, док-станции для некоторых фирменных смартфонов со специальными портами могут потребовать более высокие цены.

Видео «Проверка аккумулятора нагрузочной вилкой»

На записи показан один из методов проверки аккумулятора с помощью нагрузочной вилки .

Для каких целей используют это устройство?

Сетевые зарядные устройства, вероятно, являются наиболее распространенной и обычной формой зарядных устройств для мобильных телефонов. Они снабжают мобильный телефон энергией через зарядный кабель и поэтому должны быть подключены к розетке через адаптер питания.

С сетевым зарядным устройством вы очень гибкие. С одной стороны, он подходит для домашнего использования — в конце концов, сетевое зарядное устройство может быть подключено к любой розетке электропитания. Кроме того, из-за их компактных размеров, например, зарядные устройства для сети также идеальны как дополнительные или заменяющие зарядные устройства.

Это прибор, предназначенный для проверки автомобильного аккумулятора. Самое простое исполнение включает в себя вольтметр и нагрузочное сопротивление, более сложное исполнение включает в себя еще амперметр и возможность реализации всевозможных измерений не только АКБ, но и всей электрической цепи автомобиля. Чаще всего встречается вот такой вариант .

Большинство производителей мобильных телефонов уже поставляют свои мобильные телефоны с прилагаемыми сетевыми зарядными устройствами. Они обычно совместимы с соответствующим телефоном. Соответственно, управление таким сетевым зарядным устройством является простым и интуитивно понятным: для этого подключите адаптер питания к гнезду, подключите зарядный кабель к телефону и начните зарядку.

Если вы много путешествуете за границей, вы должны убедиться, что штекер совместим с соответствующими гнездами. Зарядные устройства переменного тока подходят для замены зарядного устройства, если оригинальное зарядное устройство потеряно или неисправен. Кроме того, вы можете заменить прилагаемые модели более мощными.


Металлический корпус на рукоятке со встроенным вольтметром и одной или несколькими нагрузочными спиралями. Толстый провод одной стороной подключен к «+» вольтметра, а на другой стороне закреплен зажим, обеспечивающий подключение нагрузочной вилки к клемме аккумулятора.

Некоторые сторонние зарядные устройства для мобильных телефонов могут иметь недостатки в области безопасности. Недостатки безопасности могут возникнуть, если контакты в разъеме слишком тонкие и неправильно припаяны. Слишком высокий риск также может быть слишком малым расстоянием между кабельными соединениями, которые несут мощность из сетки, и поверхности корпуса, которые могут касаться пользователя. Это создает риск поражения электрическим током, а также может привести к пожару. Поэтому вы не должны заряжать свой телефон без присмотра и размещать его на поверхностях из текстиля или дерева.

Минусовый электрод вольтметра соединен с металлическим штырем, расположенным на задней части корпуса.


Как же пользоваться нагрузочной вилкой и как проверить аккумулятор нагрузочной вилкой? Проверка аккумулятора нагрузочной вилкой производиться в два этапа. Сначала, Вам необходимо произвести замер напряжения на клеммах батареи, не подключая нагрузочные сопротивления. Чтобы произвести данную операцию Вам необходимо подождать 6-7 часов после того, как Вы заглушили автомобиль или же после того как на батарею перестал подаваться ток зарядки от зарядного устройства. Возьмите прибор, не подключая спирали, и соедините плюсовой зажим с плюсовой клеммой АКБ. После чего прикоснитесь минусовым штырем, расположенным на металлическом корпусе прибора отрицательной клеммы аккумулятора и следите за показаниями вольтметра. Итак, первый этап закончен. Отсоедините прибор. Если Вы выяснили, что Ваш аккумулятор заряжен на 100% можно смело переходить ко второму этапу – измерениям под нагрузкой. Теперь Вы должны подключить необходимую нагрузку и произвести те же самые манипуляции, что и на первом этапе. С той лишь разницей, что держать устройство нужно всего пять секунд и на пятой секунде снять измерения. Предупреждаем, что в момент касания штырем минусовой клеммы АКБ, работоспособная батарея будет немного «искрить», не пугайтесь, ведь все дело в том, что Вы подключили к ней нагрузку, сравнимую с пусковым током двигателя.

Внимание! В момент измерений не трогайте руками штырь нагрузочной вилки, т.к. он может сильно нагреваться. Выдержите паузу в 3-5 минут. Проверьте: во время всех действийпробки АКБ должны быть завернуты.

Если на втором этапе измерений, значение вольтметра больше 9.0 Вольт, то значит Ваша батарея в отличном состоянии. Если ниже 9.0 Вольт, Вам необходимо провести обслуживание и заряд АКБ, и произведите контрольный замер. Если и это не поможет, то новость неутешительная – аккумулятор придется заменить.

Будьте бдительны: частая проверка нагрузочной вилкой аккумулятора навредит общему состоянию Вашего АКБ, потому как создает нагрузку на аккумулятор.

Сейчас представлены различные виды нагрузочных вилок, мы же советуем Вам приобретать

OPTIMA® Support — зарядка, обслуживание, хранение и многое другое

Со временем аккумуляторы AGM, в том числе аккумуляторы OPTIMA®, могут выйти из строя. Сбои часто возникают, когда пусковая батарея используется в велосипедном приложении, для которого лучше всего подходит аккумулятор глубокого цикла.

Хорошо, значит, у вас, по-видимому, плохой аккумулятор AGM, вы подключаете его к зарядному устройству и… НАЖМИТЕ. Зарядное устройство даже не заряжает! «Это должно быть плохой аккумулятор!» воскликнете вы. Либо это? Во многих случаях батареи OPTIMA, которые считаются плохими, на самом деле могут быть в полном порядке, просто сильно разряженными.

Самое замечательное в батареях AGM, включая батареи OPTIMA REDTOP® и YELLOWTOP®, заключается в том, что они имеют очень низкое внутреннее сопротивление. Это обеспечивает очень высокую выходную силу тока, так что аккумулятор может питать ваши аксессуары дольше и глубже, чем традиционный аккумулятор, но в то же время глубоко его разряжает.

Аккумулятор AGM с его низким внутренним сопротивлением может сбить с толку автолюбителей, потому что иногда он не работает как традиционный свинцово-кислотный аккумулятор с заливной жидкостью.

Проблема в том, что большинство зарядных устройств имеют встроенные функции безопасности, которые могут предотвратить зарядку глубоко разряженных аккумуляторов. Традиционная батарея с напряжением 10,5 В или менее считается неисправной, имеет либо короткое замыкание, либо неисправный элемент, либо какой-либо другой дефект. Большинство аналоговых зарядных устройств являются двоичными и либо включены, либо выключены. Если они не загораются, это может быть связано с тем, что зарядное устройство считает, что аккумулятор «плохой». Включение для зарядки «плохой» батареи может создать небезопасный сценарий.Но факт в том, что с батареей AGM может быть все в порядке; оно просто упало ниже минимального порога напряжения для включения зарядного устройства, и зарядное устройство не знает, что делать с аккумулятором, поэтому ничего не делает.

Вот три варианта восстановления максимальной производительности глубоко разряженной батареи AGM.

ВАРИАНТ ВОССТАНОВЛЕНИЯ №1: ЛУЧШЕЕ РЕШЕНИЕ — ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ AGM

Лучший способ подзарядить глубоко разряженный аккумулятор AGM — это приобрести современное зарядное устройство, которое соответствует технологиям аккумуляторов.Многие зарядные устройства теперь имеют специальные настройки AGM и этапы десульфатации, которые помогают восстанавливать и восстанавливать глубоко разряженные аккумуляторы AGM. Они становятся все более распространенными и подходят для всех свинцово-кислотных аккумуляторов. У них есть дополнительная возможность работать в качестве «обслуживающего персонала» аккумуляторов при хранении. Некоторые поставляются с дополнительными кольцевыми клеммами, которые можно постоянно прикреплять к выводам аккумулятора, чтобы вы могли заряжать аккумулятор извне с помощью доступного зарядного устройства или специалиста по обслуживанию. Это упрощает подключение при хранении автомобиля, грузовика, лодки или дома на колесах.

Зарядные устройства OPTIMA Chargers Digital 1200 12V Performance Battery Charger и Maintainer повышают производительность OPTIMA и других аккумуляторов AGM, восстанавливают глубоко разряженные аккумуляторы и продлевают срок их службы. Зарядное устройство OPTIMA Chargers Digital 1200 12V Performance Battery Charger and Maintainer оптимизировано при использовании с высокопроизводительными батареями AGM, но имеет расширенные возможности зарядки, которые также можно использовать со всеми традиционными типами автомобильных аккумуляторов.

Это предпочтительный метод зарядки сильно разряженной батареи.

ВАРИАНТ ВОССТАНОВЛЕНИЯ № 2: РЕШЕНИЕ ДЛЯ ЗАРЯДКИ ГЛУБОКО РАЗРЯЖЕННОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

Это метод восстановления для тех, кто сам использует оборудование, которое у вас есть в гараже. С помощью этой опции вы обманом заставите свое традиционное зарядное устройство зарядить глубоко разряженный аккумулятор AGM.

Вот что вам нужно:

  • Зарядное устройство (до 15 А)
  • Перемычки
  • Хорошая батарея, желательно более 12.2 вольта. (Это может быть AGM или залитый аккумулятор — неважно.)
  • На вид мертвый, глубоко разряженный аккумулятор AGM
  • Измеритель напряжения
  • Часы или таймер

А вот что вы делаете:

Подключите исправную батарею и глубоко разряженную батарею AGM параллельно — положительный к положительному и отрицательный к отрицательному. Не подключайте зарядное устройство к аккумулятору и не включайте его на этом этапе.

Теперь подключите исправный аккумулятор к зарядному устройству.Включите зарядное устройство. Зарядное устройство «увидит» напряжение исправного аккумулятора (подключенного параллельно) и начнет подзарядку.

После того, как батареи были подключены примерно в течение часа, проверьте, не нагревается ли батарея AGM слегка или нагревается на ощупь. Батареи естественно нагреваются во время зарядки, но чрезмерный нагрев может указывать на то, что с батареей действительно что-то не так. Немедленно прекратите зарядку, если аккумулятор горячий на ощупь.Также прервите процесс, если вы услышите «газообразование» аккумулятора — шипящий звук, исходящий из предохранительных клапанов. Если он горячий или выделяет газ, НЕМЕДЛЕННО ПРЕКРАТИТЕ ЗАРЯДКУ!

С помощью измерителя напряжения часто проверяйте, не заряжена ли батарея AGM до 10,5 В или выше. Обычно это занимает менее двух часов с зарядным устройством на 10 ампер. Если да, отключите зарядное устройство от розетки и выньте исправный аккумулятор из зарядного устройства. Теперь подключите к зарядному устройству только глубоко разряженный аккумулятор AGM.Включите зарядное устройство и продолжайте, пока аккумулятор AGM не полностью зарядится или пока автоматическое зарядное устройство не завершит процесс зарядки. В большинстве случаев аккумулятор AGM восстанавливается.

ВАРИАНТ ВОССТАНОВЛЕНИЯ № 3: ПРИВЛЕКАЙТЕ ПРОФЕССИОНАЛОВ

Если у вас нет зарядного устройства, вы не хотите вкладывать деньги или не из тех, кто занимается своими руками человека, это вариант для вас.

Отнесите аккумулятор профессиональному специалисту по аккумуляторным батареям, знакомому с технологией AGM.Большинство специалистов готовы предоставить процедуры «зарядил и проверил» бесплатно или за небольшую плату. Магазины автозапчастей обычно не могут точно определить состояние батареи AGM, и многие используют тестеры проводимости, которые не дают правильных показаний. Специалисты по аккумуляторным батареям (например, Interstate Batteries и другие независимые дистрибьюторы аккумуляторов) являются экспертами, которые могут помочь определить, подлежит ли ваш аккумулятор восстановлению или нет.

Как установить зарядную станцию ​​для электромобиля

Если вы обратили внимание на шум, исходящий в последнее время в автомобильной промышленности, то этот гудящий звук, который вы слышите, является электрическим.Автопроизводитель после того, как автопроизводитель представил новые электромобили (EV) и объявил о своих планах сделать это. И многие другие уже в пути. Некоторые автомобильные компании заявляют, что половина или более автомобилей, грузовиков и внедорожников, которые они продают в 2030 году, будут электрическими.

Ближе к дому вы, вероятно, знаете нескольких человек, которые сделали решительный шаг и уже купили электромобиль. Если они похожи на типичных владельцев электромобилей, они хвалят свои новые машины. По мнению большинства, электромобили плавные, тихие, надежные и — что, пожалуй, лучше всего — они никогда не требуют, чтобы их водители останавливались на заправочной станции, чтобы заправиться.

Все эти атрибуты являются определенными преимуществами, но последнее, никогда не останавливаться на заправке, имеет собственное значение. Электроэнергия для подзарядки автомобиля должна откуда-то поступать. Если ваш план не предусматривает замену коротких остановок на заправке на продолжительные сеансы на общественной зарядной станции, вам захочется подзарядить электромобиль дома. И, как правило, это означает, что вам понадобится домашняя зарядная станция для электромобилей.

Как установить домашнее зарядное устройство для электромобиля?

Ответ на этот вопрос одновременно чрезвычайно прост и очень сложен.И эти прилагательные можно использовать для описания практически всего, что связано с электромобилями и отраслью, которую они породили.

Цель этой статьи — не только рассказать вам, как установить зарядную станцию ​​для электромобилей, но и ответить на несколько связанных с этим вопросов. Пример:

  • Что такое зарядная станция для электромобилей?
  • Какие бывают типы зарядных станций?
  • Сколько стоит электрическая зарядная станция?
  • Сколько времени нужно на зарядку электромобиля?
  • Сколько стоит зарядка электромобиля?

Вы обнаружите, что некоторые из этих вопросов являются современными эквивалентами извечного вопроса о том, сколько ангелов может танцевать на булавочной головке?

Что такое зарядная станция для электромобилей?

Во-первых, полезно определить, что такое зарядная станция для электромобилей.Простой способ объяснить это — рассматривать смартфон в кармане или сумочке как суррогат электромобиля.

Как и ваш телефон, у электромобиля есть аккумулятор, который позволяет ему работать. Если в аккумуляторе вашего телефона нет электричества, он не будет работать. Точно так же, если в аккумуляторной батарее электромобиля нет электроэнергии, она никуда не денется. Как и в случае со смартфоном, электричество, хранящееся в аккумуляторе электромобиля, расходуется, когда вы используете автомобиль. Вы должны восполнить это электричество, зарядив аккумулятор автомобиля.

Как заряжать смартфон? Ну конечно, воткни. Но на самом деле вы используете зарядное устройство, которое преобразует 120-вольтовый переменный ток (AC), поступающий от обычной сетевой розетки, в ток, который ваш телефон может использовать для зарядки своей батареи.

Преобразование энергии в форму, которую может принять аккумулятор электромобиля, — это именно то, что делает зарядная станция для электромобилей. Он принимает электрический ток, имеющийся в вашем доме — 120 или 240 вольт переменного тока — и преобразует его в ток, который может принять аккумуляторная система электромобиля.

Зарядные станции для коммерческих электромобилей, подобные тем, которые вы видите на парковках в торговых центрах и на некоторых крупных межштатных автомагистралях, используют гораздо более высокие напряжения и, таким образом, могут заряжать аккумуляторы намного быстрее, чем домашние зарядные станции. Однако их установка чрезвычайно дорога. Кроме того, даже если у вас есть деньги, которые можно потратить на коммерческую зарядную станцию, ваша домашняя электрическая система и даже электрическая сеть, в которой находится ваш дом, могут быть не оборудованы для этого.

Какие типы станций зарядки электромобилей существуют?

Существует три основных типа зарядных станций для электромобилей, которые часто называют «сервисным оборудованием для электромобилей» или EVSE.Они варьируются от простых и простых до более сложных, чем вы когда-либо могли бы подумать об установке в своем домашнем гараже.

Что такое зарядная станция уровня 1?

Зарядная станция уровня 1 — самая простая из трех типов. Зарядный кабель, который поставляется с покупкой или арендой электромобиля, по сути, является зарядным устройством уровня 1. Эти зарядные устройства используют базовый домашний электрический ток — 110–120 вольт переменного тока — и многие просто подключаются к стандартной заземленной розетке с помощью обычной трехконтактной вилки.

Простота и низкая стоимость зарядных устройств уровня 1 привлекательны, но их недостатком является медленное, а иногда и мучительно медленное время зарядки аккумулятора. Хорошее практическое правило для подзарядки электромобиля с помощью зарядного устройства уровня 1 — четыре мили заряда батареи на каждый час зарядки. Если ваш электромобиль имеет запас хода 200 миль при полной батарее, полная зарядка автомобиля может занять 50 часов.

Мы рекомендуем использовать решения для зарядки уровня 1 только с подключаемыми к сети гибридными электромобилями (PHEV). С обычным PHEV вы можете легко зарядить аккумулятор за ночь.

Что такое зарядная станция уровня 2?

Следующим по шкале зарядных станций для электромобилей является зарядное устройство 2-го уровня. В устройствах уровня 2 используются цепи на 240 вольт, тип электрических цепей, которые обычно используются в электрических сушилках для одежды.

Некоторые зарядные станции уровня 2 портативны и используют специальную вилку с несколькими штырями и соответствующую розетку, которые используются для сушилок для одежды. Во многих домах есть такая схема и розетка в прачечных. Но, конечно, неудобно отключать сушилку от сети, чтобы можно было подключить зарядное устройство для своего электромобиля.

По этой причине подавляющее большинство людей, устанавливающих у себя дома зарядную станцию ​​2-го уровня, нанимают электрика для подключения к гаражу 240-вольтовой цепи. Как только в гараже появится электричество, потребители могут подключить зарядную станцию ​​к этой цепи. Или они могут подключить портативное зарядное устройство 2-го уровня к специальной розетке на 240 В в своем гараже, при этом наслаждаясь возможностью взять зарядное устройство с собой в дорогу.

Конечно, наем электрика и изменение домашней электросети может оказаться дорогостоящим делом.Но большим преимуществом является более высокая скорость перезарядки, которая сокращает время перезарядки. Зарядная станция уровня 2 часто заряжает батарею электромобиля за четверть времени, которое требуется от зарядного устройства уровня 1, что делает ее лучшей зарядной станцией для людей, которые покупают чисто электрический автомобиль.

Для электромобиля с радиусом действия 200 миль вы можете зарядить аккумулятор примерно за 12 часов или меньше. Используйте зарядную станцию ​​уровня 2 с PHEV, и вы сможете зарядиться за пару часов.

Что такое зарядная станция уровня 3?

Третий тип зарядных станций для электромобилей — это 3-й уровень, и он предназначен для коммерческого использования.

Зарядные станции уровня 3 поддерживают быструю зарядку постоянным током, что значительно сокращает время зарядки. Некоторые зарядные станции уровня 3 могут разряжать аккумулятор электромобиля до полной зарядки за час или меньше.

Полная установка зарядной станции уровня 3 может легко стоить 50 000 долларов. Но даже если у вас есть такие деньги, маловероятно, что ваша энергоснабжающая компания разрешит установку зарядного устройства уровня 3 в вашем доме, потому что электрическая сеть во многих жилых районах не поддерживает это.

Сколько стоит зарядная станция для электромобиля?

Если вы рассматриваете электромобиль, вы, безусловно, хотите знать, сколько будет стоить установка зарядной станции для электромобиля. Ответ, как и во многих случаях, касающихся электромобилей, — «это зависит от обстоятельств».

Если вас устраивает очень медленная зарядка уровня 1, это может вам ничего не стоить. Вы просто подключаете шнур для зарядки к розетке в гараже или даже за пределами дома и таким образом заряжаете аккумулятор вашего автомобиля.Новые электромобили оснащены зарядным шнуром уровня 1, совместимым с электрическими розетками в вашем доме. Но если вы не хотите спорить с ним каждый раз, когда вам нужно зарядить свой автомобиль, вы можете купить зарядное устройство уровня 1 примерно за 180–300 долларов в зависимости от его сложности и сложности. Они крепятся к стене и подключаются к существующей розетке.

Зарядные станции 2-го уровня дороже. Они начинаются примерно с 300 долларов и могут легко превысить 700 долларов за сложное настенное устройство с жестким монтажом. Для установки зарядного устройства уровня 2 вам почти наверняка потребуется нанять электрика, и, в зависимости от возраста вашего дома и нагрузки на существующую электрическую панель, вам, возможно, также придется модернизировать электрическую систему вашего дома.Также вероятно, что вам нужно будет получить разрешение на работу в вашем районе. Затраты могут легко составить от 1000 до 2000 долларов.

Установка зарядной станции уровня 3 дома, как мы уже сказали, является непомерно дорогостоящей. У вас есть лишние 50 тысяч долларов, которые бездействуют?

Сколько времени нужно на зарядку электромобиля?

Мы дали вам представление о том, сколько времени требуется для зарядки электромобиля в наших описаниях различных доступных зарядных станций, но, опять же, реальный ответ: «это зависит от обстоятельств».»

Важно учитывать, что подзарядка электромобиля — это другой процесс, чем заправка обычного автомобиля бензином. С домашней зарядной станцией для электромобилей, и особенно если у вас также есть возможность подзарядить свой автомобиль на работе, многие владельцы электромобилей никогда не приближайтесь к истощению запаса электроэнергии в своем автомобиле. Держите аккумулятор полностью заряженным, и время подзарядки никогда не должно стать проблемой.

Теперь предположим, что вы находитесь вдали от дома и офиса, а аккумулятор вашего электромобиля почти разряжен.Сколько времени нужно для зарядки электромобиля в этом сценарии?

Воспользуйтесь общедоступным зарядным устройством постоянного тока, и вы сможете зарядить свой электромобиль за час или меньше. Подключитесь к более распространенной (и доступной) общественной зарядной станции уровня 2, и вы сможете окупить от 25 до 35 миль пробега за каждый час, когда электромобиль подключен. Если вы навещаете друзей или родственников, это может занять столько же времени, сколько четыре дня, чтобы подзарядить самый дальнобойный Tesla, подключив его к той же домашней розетке, которую вы использовали бы для зарядки своего телефона.

Время зарядки зависит от общей емкости аккумулятора, его состояния заряда и типа используемой зарядной станции.

Сколько стоит зарядка электромобиля?

К настоящему моменту вы уже можете догадаться, что ответ на этот вопрос — «это зависит от обстоятельств». В число вовлеченных факторов входит то, сколько коммунальные предприятия взимают с вас плату за электроэнергию и даже время суток, когда вы заряжаете свой автомобиль.

Прежде всего, тарифы на электроэнергию сильно различаются в зависимости от того, где вы живете.Кроме того, поставщики электроэнергии часто предлагают различные тарифные планы, поэтому вы можете платить за электроэнергию больше, чем ваш ближайший сосед, но намного меньше, чем ваш двоюродный брат в Коннектикуте.

Многие коммунальные предприятия также взимают разные тарифы за электроэнергию в зависимости от времени суток, в которое она используется. Тарифы могут быть самыми высокими в дневное время, когда спрос выше, и ниже ночью, когда спрос на электроэнергию намного ниже. Вот почему вы можете запрограммировать многие электромобили так, чтобы они начинали заряжаться в определенное время, чтобы воспользоваться преимуществами низких тарифов на электроэнергию.

Вообще говоря, разумная оценка заключается в том, что зарядка электромобиля будет стоить типичному потребителю от 3,5 центов за пройденную милю до 12 центов за милю *. Сравните это с автомобилем с двигателем внутреннего сгорания, который стоит от 4,4 цента за милю до 38,75 цента за милю **.

Электромобиль против. Стоимость газа

Давайте сравним яблоки с яблоками, используя Volvo XC40, который предлагает выбор между двигателем внутреннего сгорания и системой электропривода.

Согласно EPA, Volvo XC40 2021 года с полным приводом потребляет четыре галлона бензина на каждые 100 миль пути. Исходя из средней цены за галлон бензина (2,88 доллара США) в США на 18 марта 2021 года, поездка на этом внедорожнике на 100 миль стоит 11,52 доллара. Это относится только к расходам на бензин и не включает затраты на замену масла и другие расходы на техническое обслуживание и ремонт, характерные для двигателей внутреннего сгорания.

Volvo предлагает электрическую версию XC40. Агентство по охране окружающей среды заявляет, что оно использует 43 кВтч электроэнергии на каждые 100 миль пути.При среднем тарифе на электричество в США 13,19 цента за кВтч проехать 100 миль на внедорожнике стоит 5,67 долларов. Это относится только к расходам на электроэнергию и не включает амортизированную стоимость зарядной станции и установки зарядной станции. Также не учитывается, что электрический XC40 стоит на 14 500 долларов больше, чем эквивалентный XC40 с газовым двигателем (до применения федерального налогового кредита, государственных и местных льгот или стимулов для производителей).

Подводя итоги

Помимо разницы в цене между бензиновыми и электромобилями, переход на полностью электрический требует определенных первоначальных вложений с точки зрения покупки и установки домашней зарядной станции для электромобилей.Но, как мы продемонстрировали, стоимость проезда на электромобиле за милю существенно ниже, чем на эквивалентном транспортном средстве с двигателем внутреннего сгорания.

После этого электромобили просто должны быть более конкурентоспособными с точки зрения закупочной цены, а общественные зарядные станции должны стать более доступными, чтобы американцы отказались от динозавров в пользу электричества.

* Этот диапазон основан на самом низком (24 кВтч / 100) и максимальном (50 кВтч / 100) киловатт-часах на 100 миль рейтинга, присвоенном электромобилям 2021 модельного года Агентством по охране окружающей среды, и измеряется относительно самого низкого (Луизиана) и самые высокие (Гавайи) средние тарифы на электроэнергию в США.S. в феврале 2021 года.

** Этот диапазон основан на самом низком (10 миль на галлон) и самом высоком (59 миль на галлон) рейтинге EPA, присвоенном автомобилям модели 2021 года с двигателями внутреннего сгорания, измеренным по сравнению с самыми низкими (Миссисипи) и самыми высокими (Калифорния) ценами за галлон бензина в США 18 марта 2021 года.

Как выбрать правильное зарядное устройство для электромобилей

Размер имеет значение.Не только емкость зарядки и выходная мощность, но и длина зарядного кабеля. Ищите 20 футов или больше. Здесь Mustang Mach-E, использующий популярное зарядное устройство Enel X Juicebox. Tom Moloughney

Электромобили имеют много общего с автомобилями с бензиновым двигателем — место для четырех с лишним пассажиров, дальность полета в несколько сотен миль, хорошая безопасность — плюс одно большое различие: подзарядка от розетки по сравнению с дозаправкой от насос. Мы все закачивали газ и знаем, что процесс занимает от пяти до 10 минут; мы подозреваем, что зарядка занимает больше времени, и мы знаем, что зарядных станций гораздо меньше, чем у 125 000 U.S. общественные заправочные станции.

Вот что вам нужно знать о покупке, установке и использовании подходящего зарядного устройства для электромобилей. Чем больше вы знаете, тем яснее становится, что уникальные особенности электромобилей не являются автоматическими дисквалификациями.

Разоблачение заблуждения о дальновидности и тревоге

Большинство владельцев автомобилей с бензиновым двигателем ездят до тех пор, пока у них не кончится топливо, потому что заправочные станции есть повсюду, а выбросы газа — это быстрая остановка. Но большую часть времени владельцы электромобилей делают не полную зарядку.Они дополняются каждую ночь или два, и, пока автомобиль заряжается утром, время зарядки не имеет значения, а беспокойство о дальности не является проблемой для повседневной езды. Некоторые используют общественную зарядку, а это значит, что вам придется ждать в машине. Но согласно исследованию JD Power U.S. Electric Vehicle Experience (EVX) Home Charging Study

, 80% зарядки выполняется дома.

Диапазон и время зарядки могут быть менее важными, если второй автомобиль — электромобиль. Если электромобиль — единственный автомобиль, для продолжительной летней поездки или отпуска, владельцы могут сделать то же, что и владельцы компактных бензиновых седанов: арендовать внедорожник среднего или большего размера на этот двухнедельный отпуск.Или найдите отель с зарядкой на месте.

Для тех, кто заряжает дома, вам необходимо иметь подходящее зарядное оборудование, и — надлежащее электроснабжение.

С зарядкой электромобиля не существует универсального решения. У электромобилей разные возможности зарядки и требования, и у каждого владельца есть свои потребности в вождении.

Вот основные аспекты выбора подходящего зарядного оборудования, его правильной установки и передовых методов использования зарядного оборудования для электромобилей в домашних условиях.

Популярные размеры зарядных устройств на 240 В обеспечивают мощность 16, 32, 40 или 48 А. Они заряжают меньшую батарею (60 кВтч) за 5,5–16 часов, более крупную батарею на 100 кВтч за 9–26,5 часов. Используя 120 В при 12 А, это может быть от 43 до 72 часов. Некоторые кабели, поставляемые автопроизводителями, могут заряжаться до 240 вольт. Обратите внимание, что все кабели свернуты и подвешены. Кабели, оставленные на земле, рано или поздно переедут. Tom Moloughney

Нужно ли покупать зарядное устройство для электромобилей, когда оно бесплатно?

В стандартную комплектацию каждого электромобиля входит портативное зарядное устройство.(Этот толстый кабель, который подключается к сетевой розетке, а автомобиль считается зарядным устройством.) Однако каждый производитель предлагает разные устройства с разными уровнями возможностей зарядки. В некоторых случаях один и тот же производитель предоставляет различное стандартное зарядное оборудование в зависимости от того, какие из его предложений электромобилей вы покупаете или арендуете.

Некоторые из этих зарядных устройств в комплекте являются мощными и могут полностью зарядить ваш электромобиль за ночь. Они называются зарядными устройствами уровня 2 , потому что их нужно подключать к розетке на 240 вольт.(Помощь памяти: для Уровня 2 подумайте о Уровне 240 вольт. Даже если это не поэтому, он называется Уровнем 2)

Некоторые стандартные зарядные устройства, поставляемые производителями электромобилей, подключаются к обычной бытовой розетке на 120 вольт и медленно подают питание. Эти зарядные устройства уровня 1 подходят для большинства подключаемых гибридов. PHEV имеют меньшие батареи, чем аккумуляторные электромобили (BEV). PHEV имеют батареи от 5 до 20 киловатт-часов (кВтч). Чистые электромобили стоят от 60 до 100 кВтч.

Достаточно ли зарядного устройства, поставляемого автопроизводителем, для BEV? Чтобы определить, достаточно ли стандартного зарядного устройства для повседневной зарядки, необходимо следовать практическому правилу: может ли оно полностью зарядить аккумулятор вашего электромобиля за ночь? Если это возможно, вам, вероятно, не нужно покупать другое зарядное устройство.Имейте в виду, что если прилагаемое зарядное устройство представляет собой зарядное устройство уровня 2 на 240 вольт, вам необходимо установить розетку на 240 вольт в вашем гараже или там, где вы планируете заряжать автомобиль.


Бестселлер №1 Зарядное устройство для электромобилей ChargePoint Home Flex, от 16 до 50 А, 240 В, уровень 2 с поддержкой Wi-Fi EVSE, внесен в список UL, ENERGY STAR, NEMA 14-50 с вилкой или проводным подключением, для использования внутри / вне помещений, кабель длиной 23 фута
  • Уровень 2, 240-вольтовая зарядная станция для электромобилей (EV) заряжает любой электромобиль в 9 раз быстрее, чем обычная настенная розетка, с гибкими настройками силы тока до 50 ампер (16A-50A) и подключаемой или проводной установкой.Используйте приложение ChargePoint, чтобы выбрать правильную силу тока для вашего дома после установки.
  • Работает со всеми электромобилями, протестирован на ведущих моделях электромобилей: Chevrolet Volt и Bolt EV, Hyundai Kona и Ioniq, Kia NIRO, Nissan LEAF, Tesla models, Toyota Prius Prime, BMW i3, Honda Clarity, Chrysler Pacifica, Jaguar I- PACE и многие другие
  • Заряжайте быстрее и эффективнее с приложением Charge Point. Установите расписание для зарядки только в самый дешевый период электроэнергии, установите напоминания, чтобы никогда не забыть подключиться, используйте голосовое управление Alexa и просматривайте все данные о зарядке в точке зарядки в одном месте
Бестселлер No.2 Зарядное устройство Grizzl-E Level 2 для электромобилей, 16/24/32/40 А, автомобильная зарядная станция для установки внутри и вне помещений (вилка NEMA 14-50, кабель премиум-класса длиной 24 фута)
  • Grizzl-E Classic NEMA 14-50 Plug with 24 Feet Premium Cable — это простая, мощная, прочная и портативная зарядная станция для электромобилей, которая подходит для нормальной и холодной погоды. Сделано в Канаде. Совместим со всеми электромобилями и PHEV, продаваемыми в Северной Америке.
  • UL полностью протестирован и сертифицирован. Право на участие в федеральной программе скидок. IP67 (водонепроницаемость), огнестойкость. Защита от перегрузки по току, перенапряжения, пониженного напряжения, отсутствия диода, замыкания на землю и перегрева. Самоконтроль и восстановление, восстановление после сбоя питания. Встроенный GFCI.
  • Гарантия 3 года. Доступна полная поддержка клиентов.
Бестселлер № 3 Зарядная станция для интеллектуальных электромобилей JuiceBox 40 с Wi-Fi — 40 А, уровень 2, EVSE, 25-футовый кабель, сертификация UL и Energy Star, использование в помещении / на открытом воздухе (вилка NEMA 14-50, серый)
  • Зарядка до 7 раз быстрее: мощная, 40 ампер, зарядная станция для электромобилей мощностью 10 кВт.Внутренняя / наружная установка. Встроенная кабельная стойка и защитный замок. Внесен в список UL. Сертификат ENERGY STAR. 3-летняя ограниченная гарантия при нормальном использовании в жилых помещениях.
  • Удобное подключение к Wi-Fi: с помощью бесплатного приложения JuiceNet вы можете удаленно контролировать и контролировать зарядку, получать уведомления, когда ваш автомобиль полностью заряжен, устанавливать напоминания о зарядке и многое другое. Динамические светодиодные индикаторы показывают состояние зарядки. Голосовое управление через Amazon Echo / Alexa.
  • Интеллектуальная экономия сети: планируйте время зарядки, когда тарифы ниже, что сделает ваш электромобиль еще дешевле в управлении.

Как правильно выбрать зарядное устройство для электромобилей

Если вы определили, что поставляемое зарядное устройство не подходит для повседневной зарядки, вам необходимо принять во внимание ряд факторов, чтобы определить, какое зарядное устройство для электромобилей вам подходит.

  • Стоимость: Существует множество различных зарядных устройств для электромобилей на выбор по цене от 200 до 1000 долларов США.
  • Подключаемый или проводной: Зарядные устройства EV доступны в подключаемом или проводном исполнении.Сменные блоки позволяют легко снять зарядное устройство для использования в другом месте или, возможно, вернуть его для замены, если когда-либо возникнет проблема. Проводные зарядные устройства постоянно прикреплены к стене, и для их отключения и снятия требуется электрик.
  • Длина кабеля: Зарядные устройства EV поставляются с кабелями, длина которых может составлять от 12 футов до 25 футов. Выберите тот, у которого есть кабель, достаточно длинный, чтобы дотянуться до зарядного порта вашего автомобиля в любом месте, где вы его припарковали.Возьмите кабель длиной не менее 20 футов.
  • Smart or Dumb: зарядные устройства Smart EV поставляются с приложениями и позволяют владельцу делать такие вещи, как просматривать сеансы зарядки, отслеживать зарядку в реальном времени, запускать / останавливать сеанс зарядки, планировать зарядку, настраивать напоминания о подключении и более. У глупых зарядных устройств нет возможности ничего делать, кроме как заряжать ваш электромобиль, а это все, что некоторые владельцы электромобилей хотят от своего зарядного устройства. Тупые зарядные устройства останавливаются, когда аккумулятор полностью заряжен.
  • Подача питания: Вы хотите, чтобы зарядное устройство электромобиля могло выдавать не менее 32 А (7.7 кВт), а в идеале — 40 А (9,6 кВт) к автомобилю. Мы рекомендуем это, потому что даже если электромобиль, которым вы владеете сегодня, не может принять такую ​​большую мощность, скорее всего, следующий электромобиль, который вы получите, будет, и вы защитите свой гараж на будущее, купив подходящее зарядное устройство сегодня.
  • Сертификат безопасности с 3-летней гарантией: Сегодня в Интернете доступен широкий спектр зарядного оборудования для электромобилей. Многие из этих продуктов представляют собой недорогие устройства низкого качества, которые не имеют сертификатов безопасности и имеют очень короткие гарантии.Убедитесь, что зарядное устройство для электромобилей, которое вы получаете, было сертифицировано по безопасности авторитетными организациями, такими как UL и ETL, и имеет как минимум 3-летнюю гарантию.
Mustang Mach-E поставляется с аккумулятором на 66 или 88 кВтч. С большей батареей владельцам, вероятно, понадобится зарядное устройство на 40 А и 240 В, чтобы на следующее утро вывести электрического всадника в дорогу с полной зарядкой. Том Молоуни

Сколько мощности достаточно?

Гибриды

обычно потребляют меньшее количество энергии, чем полностью электрические BEV.Типичный PHEV может принимать только до 16 ампер, и это нормально, потому что у них есть меньшие батареи для подзарядки. Однако у BEV есть большие батареи, потому что, в отличие от PHEV, они полностью зависят от батареи для своего пробега.

Для домашней зарядки продаваемые сегодня BEV могут принимать от 30 до 48 ампер. Поэтому важно знать, сколько энергии может потреблять ваш электромобиль, когда вы делаете покупки. Однако вам не обязательно позволять, чтобы скорость зарядки вашего текущего электромобиля определяла вашу покупку, потому что ваш следующий электромобиль может потреблять больше энергии.

При ежедневной зарядке владельцы электромобилей обычно только доливают, а не заправляют. Распространенная ошибка, которую совершают новые владельцы электромобилей, — покупают самое мощное зарядное устройство, а позже понимают, что они могли бы прекрасно справиться с менее мощным и менее дорогим зарядным устройством. Вы редко будете заезжать в свой гараж с разряженной батареей, поэтому время, необходимое для зарядки электромобиля от 0% до 100%, не должно быть основным фактором. Вам нужно только восполнить то количество энергии, которое вы использовали в тот день.

Не торопитесь приобретать самое мощное зарядное устройство для электромобилей, пока не выясните, сколько миль вам нужно ежедневно пополнять. Мы составили приведенную ниже таблицу, чтобы помочь вам понять, сколько миль в час вы можете пополнить в зависимости от выходной мощности зарядного устройства электромобиля.

Как быстро заряжается зарядное устройство для электромобиля 0 % 12 А
(120 В) 1.4 кВт 4-5 миль 43 часа 72 часа 16 ампер
(240 вольт) 3,8 кВт 11-15 миль 16 часов 26,5 часов 32 А
(240 В) 7,7 кВт 23-31 мили 8 часов 13 часов 40 А
(240 В) 9,6 кВт 29-38 миль 6,5 часов 10,5 часов 48 ампер
(240 вольт) 11.5 кВт 34-46 миль 5,5 часов 9 часов
В таблице показано, насколько быстро распространенные типы зарядных устройств перезаряжают средний электромобиль (например, Chevrolet Bolt EV) и большой электромобиль (Tesla Model S) : Сколько мощности обеспечивает каждый тип зарядного устройства в киловаттах (тысячах ватт), сколько запаса хода добавляется в час и типичное время зарядки от 0% заряда. Ищите зарядное устройство, которое разряжает аккумуляторную батарею до полной за ночь.

Зарядные устройства более 40 А должны быть подключены жестко

Следует помнить, что зарядные устройства на 40 ампер или меньше могут быть заказаны как съемные блоки, тогда как зарядные устройства на более 40 ампер должны быть подключены жестко.Сегодня доступно несколько электромобилей, которые могут принимать 48-амперные сети, поэтому у вас может возникнуть соблазн купить зарядное устройство на 48-ампер, но тогда для этого потребуется, чтобы устройство было подключено жестко. Также потребуется использовать провода меньшего калибра (более толстые) для питания схемы, что может значительно увеличить стоимость установки.

Дополнительные 8 ампер, которые вы получаете с зарядным устройством на 48 ампер, могут не окупиться, поскольку устройство на 40 ампер, скорее всего, в любом случае полностью зарядит ваш электромобиль за ночь. Мы предполагаем, что подключаемое зарядное устройство на 40 А с розеткой NEMA 14-50 (не волнуйтесь, электрик поймет), может быть лучшим соотношением мощности и стоимости при сохранении портативности.

Наконец, не беспокойтесь о том, что выбранное вами зарядное устройство может обеспечить большую мощность, чем может принять ваш электромобиль. Автомобиль всегда определяет количество принимаемой мощности. Когда вы подключаете зарядное устройство к автомобилю, происходит процесс обмена данными между зарядным устройством и автомобилем, и автомобиль сообщает зарядному устройству максимальную мощность, которую оно может потреблять.

Установка зарядного устройства для электромобилей

После того, как вы выбрали зарядное устройство, вам необходимо установить его. Зарядные устройства для электромобилей потребляют много энергии и должны быть подключены к выделенной цепи.Согласно Национальному электротехническому кодексу (NEC), цепь должна обеспечивать 125% мощности, обеспечиваемой зарядным устройством. Следовательно, если вы покупаете зарядное устройство на 32 А, его нужно устанавливать на схему на 40 А (32 x 125% = 40). Точно так же для зарядного устройства на 40 А требуется выделенная цепь на 50 А.

Устройства с проводным подключением сначала монтируются на стене, а затем проводка подводится непосредственно к устройству. Сменные блоки просто монтируются к стене выше или ниже 240-вольтовой розетки, а затем подключаются к розетке.Сменные блоки более популярны из-за простоты установки и портативности.

Независимо от уровня мощности, а также необходимости подключения или подключения устройства к электросети, всегда обращайтесь за помощью к лицензированному электрику для установки оборудования для зарядки электромобилей. Зарядные устройства для электромобилей обеспечивают большую мощность в течение многих часов непрерывной работы, а часто и ежедневно. Важно убедиться, что работа выполняется правильно и в соответствии с кодом, чтобы у вас не возникло проблем, которые могут повредить вашу машину или место проживания.Это сложнее, чем если бы домовладелец расширил розетку на 15 А и 120 В в подвале.

Наконец, необходимо учитывать место установки зарядного устройства. Вам нужно, чтобы кабель мог подключаться к порту зарядки вашего электромобиля, даже если вы припаркуете автомобиль в другом месте, чем обычно. У разных электромобилей разное расположение портов для зарядки, поэтому у следующего электромобиля может быть другое место для подключения. Вам не нужно будет перемещать зарядное устройство, если у вас другой электромобиль. По этой причине обычно лучше всего расположить в центре вашего гаража.

Использование зарядного устройства для электромобилей

После установки зарядного устройства убедитесь, что оно остается в хорошем рабочем состоянии в течение многих лет службы. Ниже мы перечислили несколько передовых рекомендаций:

  • Смотайте кабель, когда он не используется, чтобы предотвратить его протекание через
  • Наденьте разъем, когда он не используется, чтобы предотвратить попадание грязи и влаги на металлические штыри внутри
  • Отключите устройство во время грозы
  • Для подключения устройств, убедитесь, что вилка полностью вставлена ​​в розетку.
  • Никогда не оставляйте разъем на полу.

Некоторые производители электромобилей рекомендуют не заряжать автомобиль до 100% каждый день, чтобы продлить срок службы аккумулятора.Если для вашего электромобиля рекомендованный дневной лимит заряда составляет менее 100%, вам следует отрегулировать лимит заряда в настройках автомобиля и изменять его на 100% только тогда, когда вам нужен дополнительный запас хода для случайной длительной поездки.

Нет необходимости спешить, чтобы отключить зарядное устройство, когда автомобиль закончит зарядку. Если оставить разъем подключенным к электромобилю, это не повредит. Как только автомобиль достигнет желаемого уровня зарядки, он прекратит зарядку и отключит питание. Вы можете оставить зарядное устройство подключенным к автомобилю столько, сколько захотите, без каких-либо негативных последствий.

Teslas с их собственными вилками для зарядных устройств может использовать зарядные устройства сторонних производителей с адаптером Tesla-to-J1772 (слева), а другие электромобили могут использовать зарядные устройства Tesla с адаптером J1772-to-Tesla. Хотите зарядить Tesla дома? Приобретите зарядное устройство марки Tesla. Tom Moloughney

Чем отличается зарядка Tesla

Все электромобили, продаваемые в Северной Америке, используют один и тот же разъем для зарядки, который называется J1772, за исключением Teslas. Tesla использует проприетарный разъем, который можно подключать только к автомобилям Tesla.По этой причине Tesla включает в себя адаптер с каждым проданным автомобилем, который называется адаптером J1172-to-Tesla. Этот адаптер позволяет заряжать автомобили Tesla от зарядной станции, оснащенной J1772. Наша рекомендация: если у вас Tesla, купите зарядное устройство уровня 2 марки Tesla.

И наоборот, существуют зарядные устройства, которые позволяют заряжать автомобили сторонних производителей от домашних зарядных устройств Tesla и зарядных устройств Tesla Destination. Эти адаптеры не работают с мощными нагнетателями Tesla в общественных местах.

Воспользуйтесь потенциальной экономией

В настоящее время существует федеральная налоговая льгота США, дающая физическим лицам 30% скидку на покупку и установку домашней зарядной станции для электромобилей в размере до 1000 долларов. Зарядное устройство должно быть приобретено и установлено до 31 декабря 2021 г., чтобы соответствовать требованиям. Существуют также различные государственные льготы для зарядки оборудования.

Вы также можете сэкономить на счетах за электроэнергию, перейдя на тарифный план с учетом времени использования (TOU).При этом вы запланируете, что ваш электромобиль будет заряжаться в непиковые часы, когда электричество стоит меньше. Многие электромобили позволяют вам установить график зарядки в настройках автомобиля, а интеллектуальные зарядные устройства также позволяют пользователю устанавливать расписание для планов электричества TOU. Узнайте у поставщика электроэнергии, подойдет ли вам план TOU.

3 простых способа зарядки ноутбука в дороге

  • Вы можете зарядить ноутбук в автомобиле несколькими способами, хотя ноутбуки обычно заряжаются от розетки.
  • Большинство ноутбуков заряжаются с помощью инвертора питания или зарядного устройства для ноутбука, и оба варианта относительно недороги.
  • Если у вас есть новый ноутбук, который использует порт USB-C для зарядки, вы можете заряжать его в автомобиле с помощью блока питания Power Delivery с поддержкой USB-C.
  • Посетите техническую библиотеку Business Insider, чтобы узнать больше.
Идет загрузка.

При сегодняшнем повсеместном распространении телефонов и планшетов вы, возможно, не так сильно полагаетесь на свой ноутбук, как раньше, но бывают случаи, когда важно иметь возможность заряжать его в дороге.

Если вам нужно закончить презентацию по дороге на работу или просто хотите ее посмотреть Netflix в поездке можно заряжать ноутбук, находясь в машине.

Ознакомьтесь с продуктами, упомянутыми в этой статье:
Apple Macbook Pro (от 1299 долларов США в Apple)
Acer Chromebook 15 (от 179 долларов США.99 в Walmart)
Elecjet PowerPie (от 59,99 долларов на Amazon)
Портативная электростанция Jackery Explorer 240 (от 357,49 долларов в Walmart)

Как заряжать ноутбук в машине

Вам понадобятся некоторые аксессуары, например инвертор питания, зарядное устройство для ноутбука или внешний аккумулятор, чтобы зарядить ноутбук в автомобиле. Вот как использовать все три аксессуара для зарядки вашего ноутбука.

Используйте инвертор мощности

Инвертор мощности вообще универсальное решение — он будет работать в любой машине и с любым ноутбуком. В качестве бонуса большинство инверторов мощности относительно недороги.

Модель, такая как инвертор мощности Betek 300 Вт, подключается к автомобильной розетке и включает в себя две обычные трехконтактные вилки и пару портов USB для подключения адаптера питания вашего ноутбука непосредственно к инвертору. У вас также будет пара USB-портов для другого портативного оборудования).

Однако у силовых инверторов есть некоторые недостатки.Например, они могут быть громоздкими, а недорогие модели не генерируют чистые синусоидальные волны, которые могут повредить чувствительную электронику.

Инвертор питания превращает розетку вашего автомобиля в трехконтактную розетку, с помощью которой можно заряжать ноутбук.Кипрос / Getty Images

Используйте зарядное устройство для ноутбука

Другой подход — использовать автомобильное зарядное устройство для ноутбука, которое вместо трехконтактной розетки сделано специально для конкретной модели ноутбука. Вы можете найти в Интернете зарядные устройства для ноутбуков для большинства моделей ноутбуков, и они, как правило, вполне доступны.Подключите зарядное устройство к розетке автомобиля, подключите другой конец к ноутбуку и начните зарядку.

Если вы можете найти зарядное устройство для вашей конкретной модели ноутбука, вы можете использовать его для зарядки в автомобиле. SolidMaks / Getty Images

Используйте внешний аккумулятор

Если у вас новый ноутбук с USB-C или порт зарядки Thunderbolt, вы можете заряжать свой компьютер в машине, вообще не задействуя машину.Все, что вам понадобится, это блок питания Power Delivery (PD). Блоки питания Power Delivery могут обеспечить достаточную мощность для зарядки ноутбука через порт USB-C. К сожалению, это решение не подходит, если ваш ноутбук использует проприетарный порт для зарядки.

Блок питания ZMI Power Delivery — отличный пример устройства с достаточной мощностью для зарядки совместимых ноутбуков.

Если у вашего ноутбука есть порт для зарядки Thunderbolt или USB-C, вы можете использовать блок питания для его зарядки.Эрнус / Getty Images

Дэйв Джонсон

Писатель-фрилансер

Учебное пособие по зарядному устройству на 12 В | Зарядные устройства.com


Технология зарядного устройства на 12 вольт идет в ногу с революцией микропроцессоров, и поэтому текущая философия зарядки аккумуляторов использует трехступенчатый (или двух- или четырехступенчатый) микропроцессор регулируемые профили зарядки. Это и «умные зарядные устройства», и качественные агрегаты. обычно не встречаются в дисконтных магазинах. Три стадии или стадии свинца / кислоты зарядка аккумуляторов бывают объемными, абсорбционными и плавающими (или в некоторых случаях полностью отключенными).Квалификация или уравнивание иногда считаются еще одним этапом. 2 этап блок будет иметь объемную и плавающую ступени. Важно использовать батареи производителя. рекомендации по зарядке и напряжениям, или качественный микропроцессор управляемое зарядное устройство для поддержания емкости аккумулятора и срока его службы.

Старое зарядное устройство на 12 В будет иметь фиксированное зарядное напряжение, достаточно высокое, чтобы «насиловать» энергию (амперы) в батарею.Чем ниже начальная батарея напряжение (состояние разряда), тем легче процесс нагнетания, поэтому вы можете увидеть амперметр (если таковой имеется) достигает максимальной выходной силы тока зарядного устройства и остается там какое-то время. По мере увеличения сопротивления батареи, так же как и по мере увеличения уровня заряда, чем труднее 12-вольтовому зарядному устройству усилить силу тока, тем меньше будет мощность усилителя. В конце концов, зарядное устройство достигает точки, когда его выходное напряжение больше не может работать. в батарею, поэтому ток почти прекращается, но в зависимости от того, где находится эта точка напряжения, он может быть достаточно высоким, чтобы со временем перезарядиться или удерживать аккумулятор в газе этап, сушка батареи затопленного типа.Эти зарядные устройства следует контролировать для этого. причина и отключается, когда амперметр падает до нижней точки.

«Умные зарядные устройства» созданы с учетом современной философии зарядки. а также получать информацию от аккумулятора, чтобы обеспечить максимальный заряд с минимальное наблюдение. Для некоторых гелевых аккумуляторов и аккумуляторов AGM могут потребоваться специальные настройки. или зарядные устройства. Аккумуляторы True Gel обычно требуют определенного профиля заряда и геля. требуется специальное или выбираемое гелем или подходящее гелеобразное зарядное устройство.Пиковая зарядка напряжение для гелевых аккумуляторов составляет от 2,3 до 2,36 вольт на элемент, а для зарядного устройства на 12 вольт это работает от 13,8 до 14,2 вольт, что ниже, чем у мокрого или AGM Тип батареи необходим для полной зарядки. Превышение этого напряжения в гелевой батарее может вызывают пузырьки в геле электролита и необратимые повреждения, так как пузырьки не рассеиваются, когда прекращается состояние перенапряжения.

Трехступенчатая зарядка аккумулятора

Ступень BULK в зарядном устройстве на 12 В включает около 80% перезарядки, при этом ток зарядного устройства остается постоянным (в зарядном устройстве постоянного тока), и напряжение увеличивается.Правильно размер зарядного устройства даст батарее столько тока, сколько она может принять до зарядного устройства емкости (25% емкости аккумулятора в ампер-часах), и не поднимать мокрый аккумулятор выше 125 F, или аккумулятор AGM или GEL (регулируемый клапаном) более 100 F. Целевое напряжение для зарядного устройства на 12 В для AGM или некоторых залитых аккумуляторов от 2,4 до 2,45 В на элемент, что составляет от 14,4 до 14,7 вольт. Некоторые залитые элементы выдерживают напряжение более 15 вольт.

Этап ПОГЛОЩЕНИЕ (оставшиеся 20%, приблизительно) в AGM / затоплен Зарядное устройство на 12 вольт имеет зарядное устройство удерживая при напряжении поглощения (между 14.4 В постоянного тока и 14,7 VDC, в зависимости от уставок зарядного устройства) и уменьшая ток до тех пор, пока аккумулятор не полностью заряжен. Если аккумулятор не держит заряд или ток не падает По истечении ожидаемого времени перезарядки в аккумуляторе может быть необратимая сульфатация.

В каскаде FLOAT напряжение заряда снижается примерно до 2,25 вольт. на ячейку, что составляет около 13,5 В постоянного тока и остается постоянным, в то время как ток уменьшается до менее 1% емкости аккумулятора.Этот режим можно использовать для полного заряжал аккумулятор на неопределенный срок. Некоторые зарядные устройства отключаются вместо того, чтобы поддерживать поплавок напряжение и контролировать аккумулятор, при необходимости инициируя цикл зарядки.

Время перезарядки можно приблизительно определить, разделив заменяемые ампер-часы на 90%. номинальной мощности зарядного устройства. Например, аккумулятор на 100 ампер-час с Разряд 10% потребует замены 10 ампер. Используя зарядное устройство на 5 ампер и 12 вольт, у нас есть 10 ампер. часы/(.9×5) ампер = расчетное время зарядки 2,22 часа. Сильно разряженный аккумулятор отклоняется от этой формулы, требуя больше времени на замену усилителя.

Рекомендации по частоте подзарядки варьируются от эксперта к эксперту. Оказывается, что глубина разряда влияет на срок службы батареи больше, чем частота подзарядки. По сути, свинцово-кислотные батареи, в том числе герметичные (AGM и гелевые), хотелось бы хранить полностью взимается, когда это возможно. Для например, подзарядка, когда оборудование не будет использоваться какое-то время (прием пищи перерыв или что-то еще), может поддерживать среднюю глубину разряда выше 50% для услуги день.В основном это относится к аккумуляторным батареям, где средняя глубина разряд падает ниже 50% за день, а аккумулятор можно полностью зарядить один раз в течение 24 часов. Это называется «возможность зарядки».

Выравнивание

Выравнивание — это, по сути, управляемая перезарядка. Некоторые производители зарядных устройств назовите пиковое напряжение, которое зарядное устройство достигает в конце НАСОСНОГО режима (поглощение напряжение) выравнивающее напряжение, но технически это не так.Большая влажность (залитые) батареи иногда выигрывают от этой процедуры, особенно физически высокие батареи. Электролит в мокрой батарее со временем может расслаиваться, если не ездить на велосипеде изредка. При выравнивании напряжение поднимается выше типичного. пиковое напряжение зарядки (от 15 до 16 вольт в зарядном устройстве на 12 вольт) хорошо в газовыделение этап и проводится в течение фиксированного (но ограниченного) периода. Это разжигает химию в аккумулятор целиком, «уравняв» силу электролита и сбив любой рыхлая сульфатация, которая может быть на пластинах.

Конструкция герметичных аккумуляторов (AGM и Gel) практически исключает расслоение, и почти все производители этого типа не рекомендуют его (не советуют). Некоторые производители (в частности, Concorde) указывают процедуру, но с учетом напряжения и времени. технические характеристики имеют решающее значение, чтобы избежать повреждения аккумулятора.

Размеры зарядного устройства на 12 В

Зарядное устройство на 12 вольт может быть получено от низкого выхода миллиампер (100, 200, 500 миллиампер), до 90 ампер, который подключается к розетке на 115 вольт (зарядные устройства более 65 ампер обычно требуется цепь на 20 ампер, так что проверьте).Некоторые из более мелких единиц не регулируются, и просто иметь фиксированное выходное напряжение, как у старых зарядных устройств. Это обычно занимает больше времени заряжать, и этого следует по возможности избегать. Меньшая мощность усилителя подходит для батареи меньшего размера, такие как мотоциклы, квадроциклы и т. д., или электронные устройства и устройства безопасности в диапазоне от 1,3 до 12 ампер-часов. Их также можно использовать для обслуживания больших батареи. Зарядное устройство на 12 В со средним выходом будет в диапазоне от 20 до 50 ампер. или около того, и может использоваться во многих приложениях, потребляющих около 100 ампер-часов от батареи, или приложения с постоянной амперной нагрузкой (приложение источника питания).Для блока питания Тип ситуации, постоянная потребляемая мощность должна составлять низкий процент от максимума зарядного устройства мощность усилителя, чтобы зарядное устройство не вернулось в режим повышения или увеличения мощности, или зарядное устройство должно иметь возможность выбора источника питания или режим «аккумулятор с нагрузкой». Более крупные блоки в моделях зарядных устройств на 12 В примерно Выходной ток от 55 до 90 ампер. Они используются в больших аккумуляторных батареях в ампер-часах или в приложениях. желая более быстрой перезарядки (возможно, за счет максимального срока службы батареи).Иногда более крупные блоки используются там, где генератор является источником питания переменного тока, а генератор работает время — это соображение.

Большинство производителей аккумуляторов рекомендуют устанавливать зарядное устройство примерно на 25% емкости аккумулятора. емкость (ah = емкость в ампер-часах). Таким образом, батарея на 100 Ач на 12 В потребует около 25 ампер. Зарядное устройство на 12 вольт (или меньше). Для сокращения времени зарядки можно использовать зарядные устройства большего размера, но уменьшить срок службы батареи.Меньшие зарядные устройства подходят для длительного плавания, например а 1 или «умное зарядное устройство» на 2 А можно использовать для обслуживания батареи между циклами с повышенным током использовать, но будет неэффективным или сгорит, если используется для большой загрузки большой емкости, глубоко разряженные батареи.

Для получения дополнительной информации или рекомендаций по применению зарядного устройства на 12 В, напишите по электронной почте. нам или позвоните в службу технической поддержки.

Домой | Учебники | Зарядка батареи

Как зарядить электромобиль дома

Сколько стоит установить домашнее зарядное устройство для электромобиля?

Это зависит от желаемой скорости зарядки и «умных» функций, которые вы хотите получить от зарядного устройства.Базовые медленные зарядные устройства на 3 кВт начинаются примерно от 100 фунтов стерлингов или около того, в то время как вам потребуется около 300 фунтов стерлингов для более быстрого устройства на 7 кВт. «Умные» устройства с беспроводным управлением через приложение для смартфона стоят от 450 до 1000 фунтов стерлингов. В целом стоимость монтажа включена в цену, но может потребоваться дополнительная плата, если необходимо внести существенные изменения в бытовую электропроводку. Более того, некоторые производители в настоящее время предлагают бесплатные настенные боксы и приспособления при покупке одного из их электромобилей, поэтому стоит посмотреть, какие предложения есть в наличии.

Что такое грант Wallbox?

Чтобы побудить водителей переходить на электромобили, правительство предлагает финансовые стимулы через свой отдел OZEV (Управление транспортных средств с нулевым уровнем выбросов). Если вы покупаете новый электромобиль, то в настоящее время вы имеете право на получение гранта, который покрывает 75 процентов цены и стоимости установки настенного бокса, но не более 350 фунтов стерлингов. В настоящее время вы можете подать заявку на получение гранта на каждый имеющийся у вас электромобиль, хотя он ограничен только двумя автомобилями.

Как установить дома точку зарядки электромобиля

Самый простой способ — организовать установку через компанию, продающую настенный бокс.Стоимость установки часто включается в закупочную цену, и поставщик настенных коробов имеет собственных утвержденных установщиков. Если вы покупаете устройство отдельно, вы можете выбрать своего технического специалиста, но он должен иметь аккредитацию от производителя выбранного вами устройства.

Стоит знать, что перед тем, как продолжить, установщик, вероятно, должен будет проверить ваше предпочтительное место для установки и электрические схемы вашего дома. И если вы хотите, чтобы настенная коробка была установлена ​​далеко от блока предохранителей или проводку необходимо обновить, будьте готовы заплатить немного больше за установку.

Что такое умное зарядное устройство и мне оно нужно?

Интеллектуальное зарядное устройство — это настенная коробка, которая использует Wi-Fi или Bluetooth для подключения к различным приложениям на вашем смартфоне. При этом вы можете дистанционно настраивать график зарядки вашего автомобиля, давая вам возможность выбирать, когда будет происходить зарядка и сколько электричества поместить в аккумулятор. В результате вы можете заряжать аккумулятор только тогда, когда электричество самое дешевое, или ограничить количество энергии в аккумуляторе до 80 процентов, чтобы избежать перегрева элементов и увеличить срок их службы.Умные зарядные устройства стоят дороже, чем стандартные устройства, но имейте в виду, что государственная субсидия OLEV распространяется только на этот вид оборудования, а это означает, что в большинстве случаев их фактически дешевле купить.

Как зарядить аккумулятор телефона без зарядного устройства

В какой-то момент каждый владелец смартфона обнаружил, что умирает аккумулятор телефона, а зарядного устройства не видно. Большинство из нас в наши дни хранят свою жизнь в своих телефонах, так что это не то, без чего вы легко можете обойтись.

Хорошая новость в том, что есть много способов подзарядить телефон, даже если вы потеряли зарядное устройство, которое прилагалось к нему. Давайте рассмотрим некоторые из возможных вариантов, чтобы вы знали, что делать в следующий раз, когда у вас будет умирающий телефон.

Как зарядить аккумулятор телефона без зарядного устройства

Вариант 1. Используйте другое устройство.

Что вам понадобится:

  • USB — Micro USB / Type C / разъем Lightning (в зависимости от марки телефона)
  • Заряжаемое устройство с USB-портом

Смартфоны могут заряжаться через любой USB-порт.Если у вас есть зарядный кабель, но нет доступной розетки, просто подключите конец кабеля USB к другому устройству, например к ноутбуку.

Это не идеальный метод по нескольким причинам. Во-первых, USB-порты заряжаются очень медленно — всего 500-900 мА. Во-вторых, питание приходит не из воздуха — вы разряжаете аккумулятор своего устройства, пока заряжаете телефон.

Но если вы в затруднительном положении, это самый быстрый и простой способ зарядить телефон без зарядного устройства.

Вариант 2. Купите портативный внешний аккумулятор.

Внешний аккумулятор — это устройство, в котором накапливается энергия для подзарядки электронных устройств. Вы можете найти портативные блоки питания размером с кредитную карту — определенно достаточно маленькими, чтобы их можно было носить в сумочке, портфеле или рюкзаке.

Использование павербанков может решить множество проблем.

Пауэрбанки не хранят заряд вечно, поэтому вам нужно вынимать внешний аккумулятор и заряжать его каждые 6 месяцев или около того. Если вы это сделаете, у вас всегда будет возможность зарядить телефон в экстренной ситуации.

Вариант 3. Зарядите его от другого аккумулятора.

Что вам понадобится:

  • Батарейки AA, AAA или 9 В
  • Два отрезка провода (идеально изолированные с оголенными концами)
  • Изолента

В этом методе используется та же основная концепция, что и при зарядке от другого устройство: передача накопленной энергии от одного источника к другому. Хотя для этого требуется немного больше планирования и подготовки, он позволяет заряжать телефон, когда у вас нет доступа к сетевой розетке или USB-порту.Это также один из методов, который будет работать, если ваш порт зарядки неисправен.

Одно важное замечание: вам не следует пытаться использовать этот метод (или любой другой метод, предполагающий извлечение аккумулятора) на iPhone. Доступ к аккумулятору в продуктах Apple дома невозможен без необратимого повреждения телефона.

Чтобы зарядить телефон от другого аккумулятора:

  1. Снимите заднюю крышку телефона. В большинстве телефонов это затруднено специально, поэтому действовать следует осторожно, чтобы не повредить устройство.На большинстве телефонов на базе Android (Samsung, Google, LG и т. Д.) Крышка откроется, если вы надавите на нужное место.
  2. Извлеките аккумулятор и осмотрите его, чтобы определить напряжение аккумулятора. Это должно быть напечатано на этикетке. Если вы его не видите, эта информация должна быть в руководстве к вашему телефону. В большинстве телефонных батарей есть элементы на 3,7 В.
  3. Соберите достаточно батарей, чтобы напряжение батареи вашего телефона было равно или превышало его. Один-единственный 9-вольтный источник питания. Батарейки меньшего размера (AAA, AA, C или D) — это примерно 1 шт.5 вольт, так что вам понадобится как минимум 3 из них.
  4. Если вы используете несколько батарей, подключите их последовательно так, чтобы положительный (+) конец одной батареи касался отрицательного (-) полюса следующей. Используйте изоленту, чтобы скрепить их.
  5. Приклейте один провод к отрицательной клемме батареи (или серии батарей), а другой провод — к положительной. Если вы используете неизолированные провода, наденьте резиновые перчатки, чтобы избежать поражения электрическим током.
  6. Другой конец обоих проводов прикрепите лентой к зарядным контактам на аккумуляторе сотового телефона.Обычно он находится в верхней части аккумулятора (везде, где он подключается к точкам зарядки внутри корпуса сотового телефона).

Зарядка аккумулятора этим методом займет некоторое время и, вероятно, не полностью зарядит его. Тем не менее, если у вас будет достаточно времени, вы, по крайней мере, получите достаточно заряда, чтобы пользоваться телефоном.

Вариант 4. Самостоятельное зарядное устройство из другого кабеля.

Что вам понадобится:

  • USB-кабель
  • Ножницы или устройства для зачистки проводов

Если у вас есть запасной USB-кабель, но это не тот разъем, который нужен вашему телефону, вы можете обойти порт зарядки и использовать его непосредственно на ваш аккумулятор.Для этого:

  1. Отрежьте конец кабеля не-USB (или один конец кабеля USB-USB).
  2. Зачистите изоляцию кабеля, чтобы открыть жгут проводов внутри. Обычно их четыре, с цветной, красной, черной, зеленой и белой изоляцией.
  3. Затем зачистите красный и черный провода, пока на конце каждого не останется около дюйма оголенного металлического провода.
  4. Откройте телефон и извлеките аккумулятор. Вы можете прикрепить концы проводов к контактам аккумулятора или вставить их в контакты для зарядки внутри корпуса телефона, а затем снова вставить аккумулятор.Будьте очень осторожны, чтобы совместить красный провод с положительным (+) контактом, а черный провод — с отрицательным (-) контактом. Их замена может привести к повреждению вашего телефона.
  5. Вставьте конец USB-кабеля в устройство или настенную розетку.

Указание по безопасности: не прикасайтесь к оголенной части провода, когда он включен в розетку, особенно если вы используете розетку. Всегда отключайте зарядное устройство от сети, прежде чем снимать его с аккумулятора, чтобы избежать ударов.

Вариант 5: Метод трения.

Честно говоря, на самом деле это не метод зарядки аккумулятора — если он полностью разряжен, протирание его не изменит. Скорее, трение батареи повышает температуру ячеек, что делает их более эффективными. Это позволяет использовать последние 3-4% заряда батареи, к которым иначе невозможно получить доступ.

Начните с извлечения аккумулятора из телефона. Затем сильно потрите его между руками или о штанину в течение 3-4 минут. Когда вы снова вставите аккумулятор в телефон, вы получите заряд энергии на несколько мгновений, этого достаточно, чтобы позвонить в службу экстренной помощи.

Что делать, если порт зарядки сломан?

Срок службы большинства аккумуляторов сотовых телефонов составляет около 3 лет. Если ваш телефон младше этого возраста, но аккумулятор не заряжается, когда вы его подключаете, проблема, скорее всего, связана с портом зарядки, а не с самим аккумулятором.

Если порт зарядки на вашем телефоне сломан, у вас есть два варианта:

  • Извлеките аккумулятор и зарядите его напрямую. Как метод самодельного зарядного устройства, так и метод подключения аккумулятора к аккумулятору, описанный выше, обходят порт зарядки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
