Самодельная турбина на авто – для чего нужен, как сделать и установить

Электро турбина на авто. Возможно ли это? Можно ли сделать своими руками. Только реальная правда

Если немного забежать вперед по теме – то получается, что сейчас все турбированные двигатели используют механические компрессоры воздуха, у такого подхода есть много плюсов и много минусов. Но недавно многие компании стали задумываться над электро турбинами, которые не будут использовать отработанные газы авто, а также не будут иметь механических подключений и приводов, а нагнетать воздух будет электродвигатель, который будет «питаться» от бортовой системы …



Задумка неплохая! Ведь можно избежать многих минусов механических систем, особенно турбин которые работают от отработанных газов, такие как:

1) «Турбоямы»

2) Охлаждение турбины

3) Смазка моторным маслом

4) Расход масла

5) НУ и конечно же ресурс

Если подвести черту, можно понять что механические системы, далеки от идеала. Конечнокомпрессоры которые работают от приводов, будут надежнее. Однако и у них есть минусы, это тот же привод который использует для работы обычный ремень, который со временем изнашивается.

В общем, подумали разработчики и поняли, что механику можно заменить на электрику! Или нельзя?

Принцип строения

Нужно отметить, что сейчас некоторые немецкие производители имеют в строении своих моторов такие нагнетатели. И ставятся они как вы поняли, в системе забора воздуха. Первыми применили такие нагнетатели компании Mercedes, BMW и AUDI.

Принцип здесь прост – ставится мощный «вентилятор», который создает давление примерно от 0,5 атмосферы (а возможно и более). Запитан от электро системы автомобиля, он нагнетает в двигатель дополнительный кислород необходимый для увеличения мощности. С настройками подачи топлива, можно добиться существенного прироста – около 20 – 30 %.

Электро турбину стоит настраивать и на определенные обороты, например на холостых она должна работать медленнее, а на высоких оборотах соответственно быстрее. Получается чуть ли не идеальная система! Но в чем же подвох, где минусы? И знаете, они есть.

Минусы электрического варианта

Многие мои читатели думают – что сделать такую систему очень просто, нужно взять какой-нибудь кулер и вставить его в патрубок забора воздуха и вот оно счастье! Такие «чудо-кулеры» продаются, как правило в китайских интернет магазинах, про такие типы поговорим ниже.

Однако ребята тут не все так просто. В нормальном (на холостых) режиме, атмосферный двигатель 1,6 литра потребляет примерно 300 – 400 литров воздуха за час работы. А на больших оборотах скажем в 4000 – 5000 умножаем эту цифру на 4 – 5, то есть 1200 – 1600 литров. Просто представите этот объем! Если вычислить минутное потребление 300/60 = 5 литров в минуту, или 20 при больших оборотах.

Так вот – электро турбина должна увеличивать эту цифру, а не тормозить ее! Если вы поставите слабый двигатель, он не будет нагнетать нужное давление, а создаст эффект «воздушной пробки», то есть он своими лопастями будет тормозить приток воздуха в двигатель – мешать нормальному проходу.

А теперь представьте, какой нужен электрический вариант двигателя для нагнетания такого объема! Повторюсь для повышения производительности нужно хотя бы 6 – 7 литров воздуха на холостых, и 25 на высоких и это для 1,6 литрового варианта, для больших объемов нужно больше.

Если провести аналогию с немецкими производителями, то там применяется как минимум бесколлекторный 0,5 КВт электромотор, который вращается с бешенными оборотами, может достигать до 20 000 и его способности к давлению составляют от 1 до 5 атмосфер.

Для более мощных автомобилей, применяются более мощные двигатели до 0,7 КВт.

Как становится понятно штатный генератор может и не потянуть такое потребление электричества, поэтому его заменяют на более мощный, либо ставят дополнительный.

А как известно высокое потребление энергии просто тормозит генераторы, а значит и увеличивает торможение двигателя, что скажется на его отдаче, понижается КПД.

Однако, проведенные эксперименты выявили рост производительности, примерно на 20 – 30% это существенно. Но из-за сложности и дороговизны устройств, применение на автомобилях пока не имеет массового производства.

Например, механические компрессоры намного дешевле и производительнее. Иногда разница в цене может достигать 5 – 7 раз.

Пару слов о китайских электро турбинах

Буквально 2 года назад, «автоинтернет» просто взорвался от электрических турбин из Китая. Предлагалась небольшая «штуковина», которая устанавливалась в разрыв шланга воздухозабора, которая якобы нагнетала воздух с давлением в двигатель, обещанное увеличение мощности аж до – 15%! Сам двигатель представлял из себя непонятный кулер, ни потребление электричества, ни обороты, ни прокачиваемый воздух – показателей не было. Если разобрать его даже визуально, то становится понятно – что это кулер на подобии продвинутых компьютерных, ну что он может увеличить? НИЧЕГО! Так что просто не покупаем – это РАЗВОД.

Сейчас конечно на тех же китайских сайтах начинают появляться другие электро турбины, многие сделаны даже в форме улитки – аля механический компрессор. Но опять же нет ни показателей давления, ни потребления, ни перекачки воздуха. Думайте, прежде чем покупать. Смотрим познавательный ролик.

Можно ли сделать электро вариант своими руками

Гипотетически можно, причем многие такое устанавливают на свой автомобиль. Лично я также задумывался над установкой на свой авто, но цена меня остановила.

Вам нужно решить рад пунктов:

1) Однозначно установка мощного генератора, что на иномарку уже дорого.

2) Мощный и компактный электромотор, желательно бесколлекторный именно он отдает большие обороты при оптимальном потреблении энергии. Лично я видел такие для компактных моделей, однако мощностью от 0,5 Квт стоит также не дешево.

3) Крыльчатка и корпус. Также нужно сделать самому либо купить, для максимального нагнетания воздуха. Также непростая задача.

4) Ну и конечно стабилизатор или инверторы, для питания электромотора.

Задачи не простые, на некоторые иномарки нет мощных генераторов, так что сделать очень сложно!

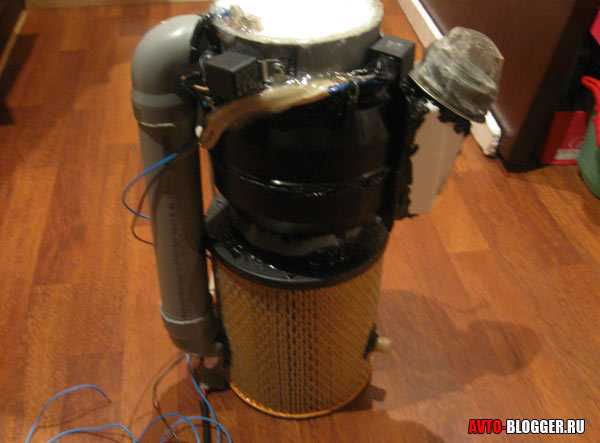

Но многие умельцы, в гараж устанавливают на свои автомобили, прирост мощности действительно можно достичь до 20 – 30 %.

Причем многие ставят дополнительный датчик потребления воздуха в патрубок перед турбиной, он «видит» прокачиваемый объем и автоматически регулирует большую подачу топлива (подает значения в ЭБУ), для обогащения топливной смеси. Так что прошивка может и не понадобиться.

Если подвести итог, получается – электро турбина на авто, это возможно, даже скажу больше ее можно сделать своими руками, однако не все так просто и часто «игра не стоит свеч». Ведь вам нужно переделать не только электро систему автомобиля, но и систему подачи топлива, возможно нужна прошивка ЭБУ.



Источник

4kolesa.mirtesen.ru

Механический нагнетатель своими руками

Одной из возможностей продлить жизнь старому автомобилю, например любому ВАЗ 2107, 2106, 2114, 2112, является его тюнинг. Конечно, речь в данном случае идет не об установке новых дисков и чехлов, а в первую очередь о повышении мощности двигателя. И один из самых простых и вполне доступных вариантов обеспечения этого – установить на мотор механический нагнетатель своими силами.

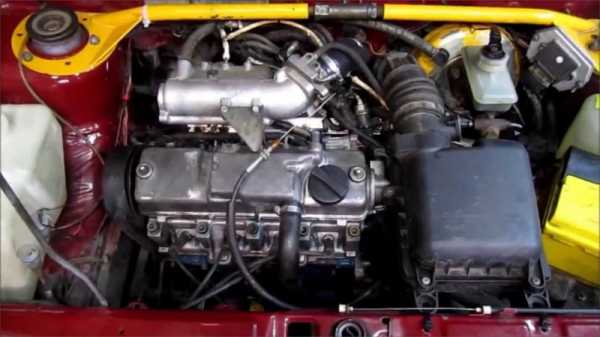

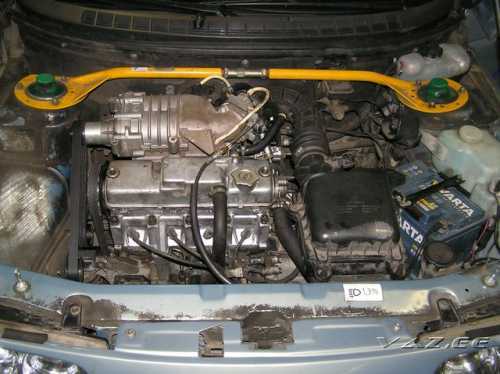

Механический нагнетатель на ВАЗ – за и против

Чем больше мотор и чем больше в нем цилиндров – тем выше его мощность. Таков самый первый вывод при наблюдении за моторами и машинами. Но это не всегда именно так. Чем больше топлива сгорает в цилиндрах двигателя, тем большую мощность он способен показать. Но объем цилиндров конечен, а мощность хочется иметь повышенную. Вот в этих случаях на помощь приходит механический нагнетатель воздуха.

Принцип его действия чрезвычайно прост и работает на любых автомобилях, в том числе семейства ВАЗ 2107, 2106, 2114, 2112 – он обеспечивает подачу дополнительного воздуха в мотор, в результате чего:

  • увеличивается продувка цилиндров, и они лучше освобождаются от остатков сгоревшего топлива;
  • в цилиндры мотора попадает больше топлива, что обеспечивает получение большей мощности;
  • повышается степень сжатия, что также дает прирост мощности.

Такой подход практически похож на режим турбо, применяемый на дизелях. Только там для этих целей используется турбонагнетатель, приводимый в действие выхлопными газами, а в этом случае – механический нагнетатель воздуха, который ремнем связан с коленвалом двигателя. Такой подход гораздо проще, подача воздуха зависит от оборотов двигателя, чем они выше, тем его поступает больше; а также не требует обеспечения режимов работы турбины и может быть выполнен своими руками на любом автомобиле ВАЗ.

Стоит учесть, что если механический нагнетатель ставится на инжекторную машину ВАЗ, то потребуется изменение прошивки. Однако подобную доработку можно сделать и для карбюраторного авто, только в этом случае, скорее всего, придется менять жиклеры в карбюраторе и регулировать угол опережения зажигания.

Не стоит забывать, что вами производится форсирование двигателя ВАЗ, будь то любая его модель 2107, 2106, 2114, 2112, работа должна выполняться комплексно, и только тогда возможно получение ожидаемого результата. Однако это не такая уж и большая плата за прирост мощности.

Как установить воздушный нагнетатель своими руками

Существует несколько подходов, позволяющих установить механический нагнетатель воздуха на автомобили семейства ВАЗ своими руками. Это изготовление самим такого устройства, обеспечивающего режим турбо или форсирование двигателя, или использование готового КИТ-набора.

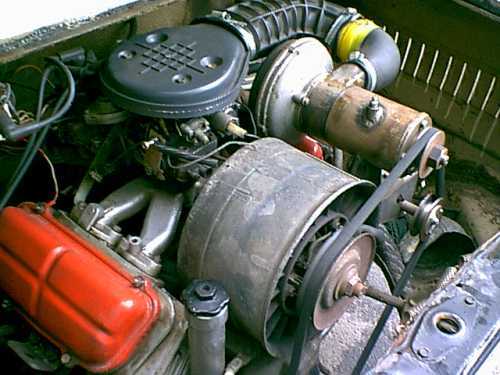

Самодельный нагнетатель на ВАЗ

При таком подходе определяющим будет механический нагнетатель воздуха. Именно от него зависит вся будущая конструкция. Главное – найти соответствующий требованиям воздушный нагнетатель от импортного автомобиля, или придется использовать самодельный. Возможно и такое, причем в этом случае применяются подходящие детали и узлы от совершенно неожиданных устройств, например, пылесоса.

Изготавливая подобный самодельный воздушный нагнетатель, необходимо учитывать буквально все – габариты, вес, размещение в подкапотном пространстве, как и где будет располагаться приводной шкив и ремень, производительность этого устройства, режимы работы (кратковременный или продолжительный), возможность смазки и многое, многое другое.
После того, как появится ясность с компрессором, необходимо рассчитать реализацию турбо режима для двигателя.

Здесь надо учесть, каким образом будет изменена топливная и охлаждающая система автомобиля, какие изменения необходимо внести в его управление и как это осуществить, какое давление окажется допустимым для безопасной работы мотора, при реализации с помощью подобного устройства режима турбо.

Даже приведенный далеко не полный перечень вопросов показывает, что изготовить самодельный воздушный нагнетатель на ВАЗ любого семейства, хоть 2107,2106, хоть 2114, 2112, достаточно сложно, но возможно. Примером может послужить фото, показывающее, что такая работа успешно выполнена. Правда, это не ВАЗ, но важен сам факт – изготовить самодельный воздушный компрессор, в котором его приводной узел подсоединен к коленвалу двигателя, – возможно.

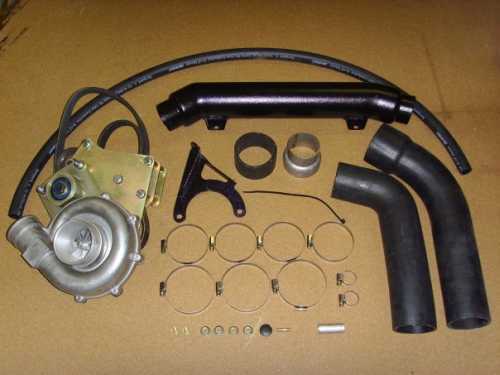

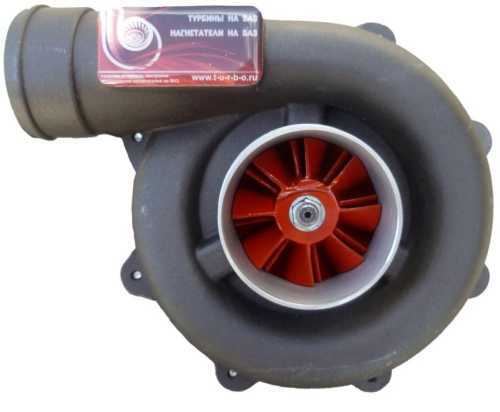

Приводной нагнетатель своими руками – из КИТ-набора

Да, есть в продаже такие комплекты, позволяющие своими руками реализовать режим турбо в автомобилях ВАЗ 2107, 2106, 2114, 2112. Как правило, он включает в себя все нужное для сборки и установки подобного устройства на автомобиль – сам компрессор, ремни, приводной узел, кронштейны и воздуховоды. Что собой представляет подобный комплект, позволяет понять приведенное фото.

Главное достоинство подобного подхода по реализации режима турбо на своей машине – простота и полная адаптация технических решений под конкретный вариант – 2107, 2106, 2114, 2112. Как правило, изготовителями КИТ-наборов являются китайские производители, что обеспечивает их достаточно приемлемую цену.

В качестве достоинств реализации режима турбо таким образом, стоит отметить его заточенность именно на автомобили ВАЗ той или иной модели (2107, 2106, 2114, 2112). К преимуществам подобного подхода следует также отнести то, что при некоторых условиях, когда уровень создаваемого дополнительного давления не больше половины бара, не требуется вмешательства в топливную систему автомобиля.

Расписывать порядок реализации режима турбо из подобного набора нецелесообразно, в каждом из них есть своя инструкция по сборке. К недостаткам можно отнести страну-изготовителя, но здесь уж как повезет. Как выглядит автомобиль после доработки и как ее выполнить, дополнительно поможет понять видео


Один из доступных автолюбителям способов форсировать мотор старого автомобиля и придать ему новую жизнь – поставить нагнетатель воздуха. Эту работу можно выполнить и своими руками, если использовать имеющиеся в продаже КИТ-наборы на автомобили ВАЗ.

znanieavto.ru

Автомобильная электротурбина / Habr

Наиболее действенным способом увеличения мощности двигателя автомобиля является турбина. Однако она имеет ряд существенных недостатков таких как: наличие турбоямы, оптимальная работа в небольшом диапазоне оборотов двигателя, невысокий ресурс, сложность установки в неподготовленный для этого двигатель.

Многие из этих проблем способна решить электротурбина. С электротурбиной необходимое давление наддува можно создать в любой момент и можно сбавлять обороты не боясь, что давление понизится. В электротурбине нет горячей части разогреваемой до тысячи градусов. Это положительно сказывается на её ресурсе, цене и простоте установки.

Данная статья будет посвящена нашей разработке в этом направлении.



Разработка и конструктивные особенности

На данный момент в Китае можно купить множество электротурбин, которые ставятся прямо на вход перед воздушным фильтром. Однако они оказываются на 100% бесполезны. Для обеспечения необходимого давления и большого объема подаваемого воздуха мощность электродвигателя должна составлять около 4КВт. У китайских турбин от силы несколько сот ватт.

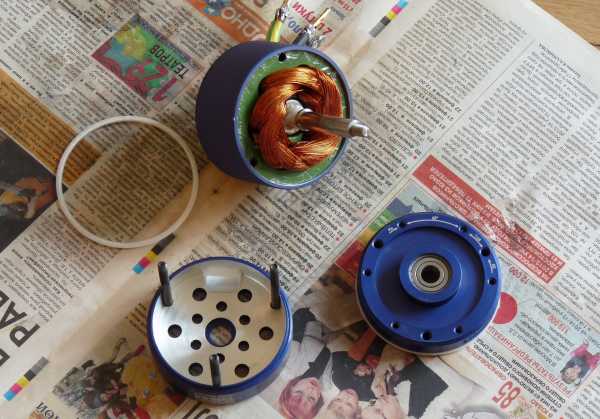

Для данной задачи нами специально был разработан бесколлекторный электромотор способный выдать до 5КВт мощности и который может раскрутить турбину до 50000RPM. Мотор был специально спроектирован так, чтобы на полной мощности он давал своё максимальный КПД в 93%, тогда он будет выделять 350Вт тепла, которые вполне реально отводить и в теории наш мотор может выдавать полный наддув постоянно. Подробнее с характеристиками нашего мотора можно ознакомиться по ссылке.

Для питания данного мотора нами было решено использовать два автомобильных аккумулятора. Это сильно упростит процесс эксплуатации и цену установки. Один аккумулятор используется штатный, второй подключается к нему последовательно. Для подзарядки второго аккумулятора, он переподключается к первому через высокоточные реле контакторы. Литиевые аккумуляторы стоили бы на порядок дороже, при этом для них понадобилась бы специальная зарядка и очень бережная эксплуатация с соблюдением правильного температурного режима.

Однако у данного решения есть и минус. Для питания мотора на полной мощности нужен ток в районе 250А, свинцовые аккумуляторы способны выдать такой, но не продолжительно(секунд на 10-30). Затем аккумуляторам нужно будет немного “отдохнуть”. Однако нам кажется этого вполне достаточно, редко от двигателя требуется полная мощность на более длительный срок.

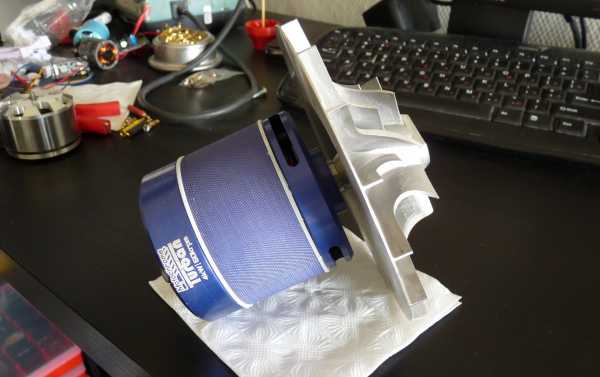

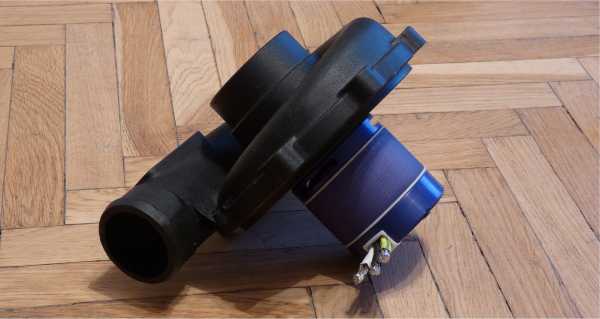

В качестве самой турбины нами использовалась данная турбина (её характеристики также доступны по ссылке).

Мы удалили из неё всё лишнее и расточили под крепление мотора. Все подшипники находятся непосредственно в моторе и крыльчатка одевается на его вал, что автоматически даёт соосность вала мотора и крыльчатки. Поскольку турбина будет вращаться на очень больших оборотах мы подобрали в мотор высокоскоростные подшипники SKF итальянского производства.

Для работы бесколлекторного мотора нужен контроллер и на такой большой ток он достаточно дорогой. Однако мы специально подбирали токи и напряжения так, чтобы для этой задачи подошёл наиболее мощный из дешевых контроллер стоимостью 1500р. Данного контроллера хватает на грани на полную мощность и ему при этом требуется обеспечить очень хорошее охлаждение. Более мощные контроллеры стоят уже дороже 10000р.

Результат

Замеры нашего мотора на мощности до 1000Вт показали, что характеристики нашего мотора (потребление, обороты, Kv) достаточно близки к рассчитанным при моделировании. Большой объем статора и медной проволоки смогли обеспечить высокий КПД и низкий нагрев. При должном питании турбина с ним разгоняется до нужных оборотов. Но к сожалению мы пока не смогли провести полноценные испытания на полной мощности. При питании от двух аккумуляторов, через 2 секунды после набора полных оборотов контроллер сгорел, из-за отсутствия должного охлаждения. Мы заказали новый контроллер и планируем поместить его в ёмкость с трансформаторным маслом, что должно обеспечить его наилучшим охлаждением.

Видео тестов работы турбины с питанием 600 и 1000 ватт




Вывод

В итоге нам удалось создать рабочую электротурбину, которая обладает не высокой стоимостью и достаточно проста в установке. Далее будут проходить испытания уже на реальном автомобиле.

Примерная стоимость необходимых компонентов:

  • Мотор -17000р
  • Турбина -20000р
  • Аккумулятор -3000р
  • 4 реле -3000р
  • Дополнительная электроника, пайпы, воздуховоды -5000р

Итого стоимость комплекта турбины выйдет в районе 50000р.

P.S.
Автором данной идеи является Frimen3 ([email protected]). Он уже давно занимается проработкой этого вопроса geektimes.ru/post/252076 и он как раз и заказал у нас разработку мотора под данную задачу.

habr.com

Как сделать реально работающий газотурбинный двигатель в домашних условиях



Самое сложное в изготовлении и самое важное для работы турбины — это ступень компрессора. Обычно для его сборки требуется точный обрабатывающий инструмент с ЧПУ или ручным приводом. К счастью, компрессор работает при низкой температуре и может быть напечатан на 3D-принтере.

Еще одна вещь, которую обычно очень трудно воспроизвести в домашних условиях, это так называемая «сопловая лопатка» или просто NGV. Путем проб и ошибок автор нашел способ, как сделать это, не используя сварочный аппарат или другие экзотические инструменты.

Что понадобится:
1) 3D-принтер, способный работать с нитью PLA. Если у вас есть дорогой, такой как Ultimaker – это замечательно, но более дешевый, такой как Prusa Anet, тоже подойдет;
2) У вас должно быть достаточное количество PLA, чтобы напечатать все части. ABS не подойдет для этого проекта, так как он слишком мягкий. Вероятно, можете использовать PETG, но это не проверялось , так что делайте это на свой страх и риск;
3) Жестяная банка соответствующего размера (диаметр 100 мм, длина 145 мм). Предпочтительно банка должна иметь съемную крышку. Вы можете взять обычную банку (скажем, от кусочков ананаса), но тогда вам нужно будет сделать для нее металлическую крышку;
4) Лист из оцинкованного железа. Толщина 0,5 мм является оптимальной. Вы можете выбрать другую толщину, но у вас могут возникнуть трудности с изгибом или шлифовкой, поэтому будьте готовы. В любом случае Вам понадобится как минимум короткая лента из оцинкованного железа толщиной 0,5 мм, чтобы сделать проставку кожуха турбины. Подойдет 2 шт. Размером 200 х 30 мм;
5) Лист нержавеющей стали для изготовления колеса турбины, колеса NGV и кожуха турбины. Опять толщина 0,5 мм является оптимальной.
6) Твердый стальной стержень для изготовления вала турбины. Осторожно: мягкая сталь здесь просто не работает. Вам понадобится хотя бы немного углеродистой стали. Твердые сплавы будут еще лучше. Диаметр вала составляет 6 мм. Вы можете выбрать другой диаметр, но затем вам нужно будет найти подходящие материалы для изготовления ступицы;
7) 2 шт. 6х22 подшипники 626zz;
8) патрубки 1/2″ длиной 150 мм и два концевых фитинга;
9) сверлильный станок;
10) Точило
11) дремель (или что-то похожее)
12) Ножовка по металу, плоскогубцы, отвертку, плашку М6, ножницы, тиски и т. д .;
13) кусок трубы из меди или нержавеющей стали для распыления топлива;
14) Набор болтов, гаек, хомутов, виниловых трубок и прочего;
15) пропан или бутановая горелка

Если вы хотите запустить двигатель, вам также понадобятся:

16) Баллон с пропаном. Существуют бензиновые или керосиновые двигатели, но заставить их работать на этих видах топлива немного сложно. Лучше начать с пропана, а потом решить, хотите ли вы перейти на жидкое топливо или вы уже довольны газовым топливом;
17) Манометр, способный измерять давление в несколько мм водяного столба.
18) Цифровой тахометр для измерения оборотов турбины
19) Стартер. Для запуска реактивного двигателя можно использовать:
Вентилятор (100 Вт или более). Лучше центробежный)
электродвигатель (мощностью 100 Вт или более, 15000 об / мин; Вы можете использовать свой дремель здесь).

Ступица будет сделана из:
1/2 » патрубок длиной 150 мм;
два 1/2 «штуцера для шлангов;
и два подшипника 626zz;
Ножовкой, отрежьте «елочки» от штуцеров, и используйте сверло, чтобы увеличить оставшиеся отверстия. Вставьте подшипники в гайки и навинтите гайки на патрубок. Ступица готова.

Теория (и опыт в некоторой степени) говорит, что нет никакой разницы, делаете ли Вы вал из мягкой стали, твердой стали или нержавеющей стали. Так что выбирайте тот, который более доступен для Вас.

Если вы ожидаете получить приличную тягу от турбины, лучше использовать стальной стержень диаметром 10 мм (или больше). Однако на момент написания статьи был вал всего 6 мм.

Нарежьте резьбу M6, с одной стороны, длиною 35 мм. Далее надо нарезать резьбу с другого конца стержня таким образом, чтобы, когда стержень вставлялся в ступицу ( подшипники упираются в конец патрубка затягиваются с помощью гаек, которые вы сделали из штутцеров для шланга) и когда стопорные гайки завинчиваются до конца резьбы на обеих сторонах, между гайками и подшипниками остается небольшой зазор. Это очень сложная процедура. Если резьба слишком короткая, а продольный люфт слишком велик, можно нарезать резьбу чуть больше дальше. Но если резьба кажется слишком длинной (а продольного зазора вообще нет), исправить это будет невозможно.

Как вариант- валы от лазерного принтера, они точно 6 мм в диаметре. Их недостаток в том, что их предел составляет 20-25000 об / мин. Если вы хотите более высокие обороты — используйте более толстые стержни.

Для изготовления колеса турбины, а точнее его лопастей используются пресс-матрицы.
Форма лезвия становится более гладкой, если прижимать лопасть не к окончательной форме за один шаг (проход), а к некоторой промежуточной форме (1-й проход) и только затем — к окончательной форме (2-й проход). Поэтому есть STL для обоих типов пресс-матриц. Для 1-го прохода и для второго.

Вот файлы STL матриц для колеса NGV и файлы STL для матриц колеса турбины:

В этой конструкции используются 2 вида стальных колес. А именно: турбинное колесо и колесо NGV. Для их изготовления используют нержавеющую сталь. Если бы они были изготовлены из легкого или оцинкованного материала, их едва хватило бы, чтобы показать, как работает двигатель.

Вы можете вырезать диски из металлического листа, а затем просверлить отверстие в центре, но, скорее всего, вы не попадете в центр. Поэтом просверлите отверстие в листе металла, а затем приклеить бумажный шаблон, чтобы отверстие в металле и место для отверстия в бумажном шаблоне совпали. Вырежьте металл по шаблону.

Вы можете найти и скачать шаблоны ниже:
шаблон колеса турбины turbine_wheel_template.pdf [65.81 Kb] (скачиваний: 125)
Посмотреть онлайн файл: turbine_wheel_template.pdf
шаблон лопаток турбины ngv_wheel_template.pdf [73.09 Kb] (скачиваний: 92)
Посмотреть онлайн файл: ngv_wheel_template.pdf

Просверлите вспомогательные отверстия. (Обратите внимание, что центральные отверстия уже должны быть просверлены. Также обратите внимание, что колесо турбины имеет только центральное отверстие.)

Также неплохо бы оставить немного припуска при резке металла, а затем обточить кромку дисков, используя сверлильный станок и точило.
На этом этапе может быть лучше сделать несколько резервных дисков. Далее будет понятно почему.

Нарезанные диски трудно поместить в матрицу для формовки. Используйте плоскогубцы, чтобы немного повернуть лопасти. Диски с предварительно закрученными лопатками намного легче формуются матрицами. Зажмите диск между половинами пресса и сожмите в тиски. Если матрицы были предварительно смазаны машинным маслом- все пройдет гораздо легче.

Тиски — довольно слабый пресс, так что, скорее всего, вам нужно будет ударить узел молотком, чтобы сжать его дальше. Используйте несколько деревянных подушек, чтобы не сломать пластиковые матрицы.

Двух этапное формирование (использование матриц 1-го прохода и матриц 2-го прохода для финализации формы) дает определенно лучшие результаты.

Файл документа с шаблоном для опоры находится здесь:

Вырежьте деталь из листа нержавеющей стали, просверлите необходимые отверстия и согните деталь, как показано на фотографиях.


Если бы у вас есть токарный станок, вы можете сделать все проставки на нем. Другой способ сделать это — вырезать несколько плоских дисков из листа металла, положить их один на другой и плотно закрепить их болтами, чтобы получить объемную деталь.

Используйте здесь лист из мягкой (или оцинкованной) стали толщиной 1 мм.

Документы с шаблонами для проставок находятся здесь:

Вам понадобятся 2 маленьких диска и 12 больших. Количество приведено для листа металла толщиной 1 мм. Если вы используете более тонкий или более толстый, вам нужно будет отрегулировать количество дисков, чтобы получить правильную общую толщину.
Отрежьте диски и просверлите отверстия. Обточите диски одинакового диаметра, как описано выше.

Поскольку опорная шайба удерживает всю сборку NGV, Вы должны использовать здесь более толстый материал. Вы можете использовать подходящую стальную шайбу или лист (черный) толщиной не менее 2 мм.

Шаблон для опорной шайбы:

Теперь у вас есть все детали для сборки NGV. Установите их на ступицу, как показано на фотографиях.

Турбина нуждается в некотором давлении для нормальной работы. А чтобы не допустить свободного распространения горячих газов, нам нужен так называемый «турбинный кожух». В противном случае газы будут терять давление сразу после прохождения через NGV. Для правильного функционирования кожух должен соответствовать турбине + небольшой зазор. Поскольку у нас турбинное колесо и колесо NGV имеют одинаковый диаметр, нам нужно что-то, чтобы обеспечить необходимый зазор. Это что-то — проставка кожуха турбины. Это просто полоса металла, которая обернута вокруг колеса NGV. Толщина этого листа определяет величину зазора. Используйте 0,5 мм здесь.

Просто нарежьте полосу шириной 10 мм и длиной 214 мм из листа любой стали толщиной 0,5 мм.

Сам турбинный кожух будет куском металла, по диаметру колеса NGV. Или лучше пара штук. Здесь у вас больше свободы выбора толщины. Кожух — это не просто полоса, поскольку у нее есть ушки прикрепления.

Файл документации с шаблоном для кожуха турбины находится здесь:


Наденьте проставку кожуха на лопасти NGV. Закрепите с помощью стальной проволоки. Найдите способ зафиксировать проставку, чтобы она не двигалась при удалении провода. Вы можете использовать пайку.

Затем удалите проволоку, и накрутите кожух турбины на проставку. Снова используйте проволоку, чтобы плотно обернуть.

Делайте, как показано на фотографиях. Единственным соединением между NGV и ступицей являются три винта M3. Это ограничивает тепловой поток от горячего NGV к холодной ступице и не дает перегреваться подшипникам.

Проверьте может ли турбина вращаться свободно. Если нет — произведите выравнивание кожуха NGV, изменив положение регулировочных гаек на трех винтах M3. Изменяйте наклон NGV, пока турбина не сможет свободно вращаться.

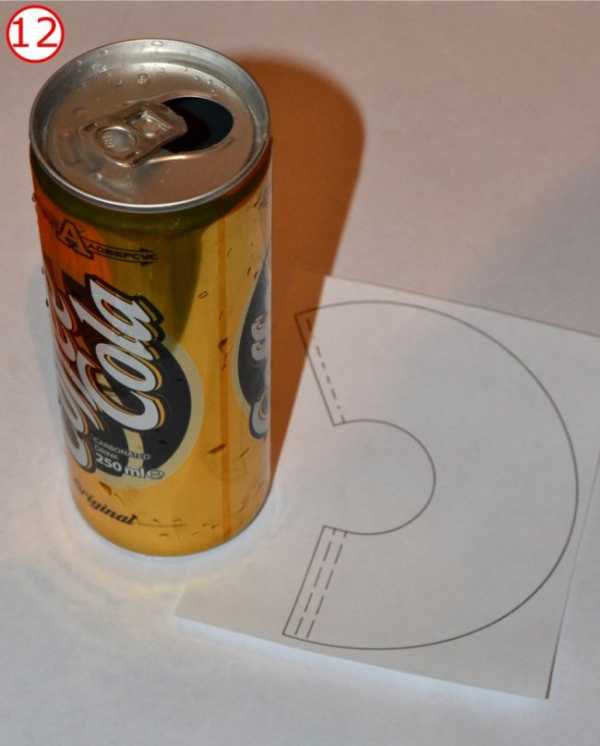

Наклейте этот шаблон поверх металлического листа. Просверлите отверстия и обрежьте форму. Здесь нет необходимости использовать нержавеющую сталь. Сверните конус. Для для того, чтобы он не разворачивался, загните его.
Передняя часть камеры находится здесь:

Снова используйте этот шаблон, чтобы сделать конус. Используйте долото, чтобы сделать клиновые прорези, и затем сверните в конус. Закрепите конус с помощью загиба. Обе части удерживаются вместе только трением двигателе. Поэтому не нужно думать, как их закрепить на этом этапе.

Рабочее колесо состоит из двух частей:
диск с лопастями и кожух

Это крыльчатка Курта Шреклинга, которая была сильно изменена мной, чтобы быть более терпимой к продольным смещениям. Обратите внимание на лабирит, предотвращающий возврат воздуха из-за противодавления. Распечатайте обе части и приклейте покрытие на диск с лопастями . Неплохие результаты можно получить, используя акриловую эпоксидную смолу .






Эта деталь очень сложной формы. И когда другие детали могут быть (по крайней мере, теоретически) сделаны без использования точного оборудования, это невозможно. Что еще хуже, эта часть в наибольшей степени влияет на эффективность компрессора. Это означает, что тот факт, будет ли весь двигатель работать или нет, сильно зависит от качества и точности диффузора. Вот почему даже не пытайтесь сделать это вручную. Сделайте это на принтере.

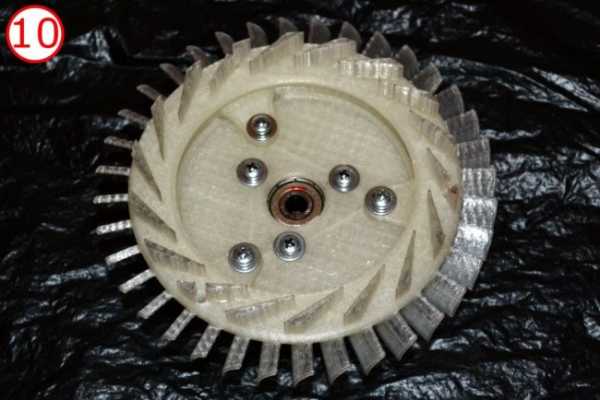

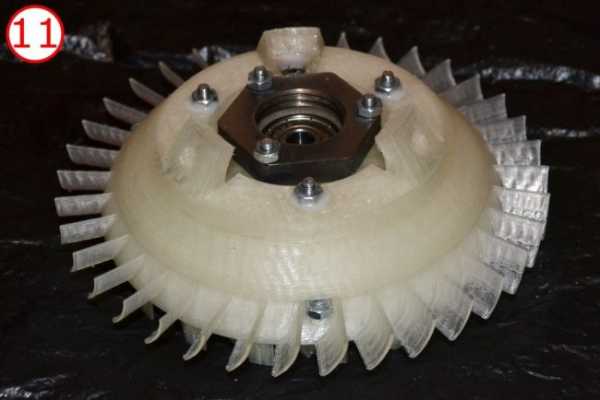

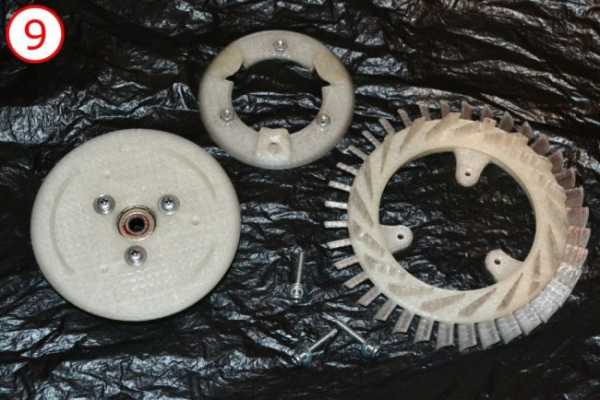

Для удобства 3D-печати статор компрессора разделен на несколько частей. Вот файлы STL:

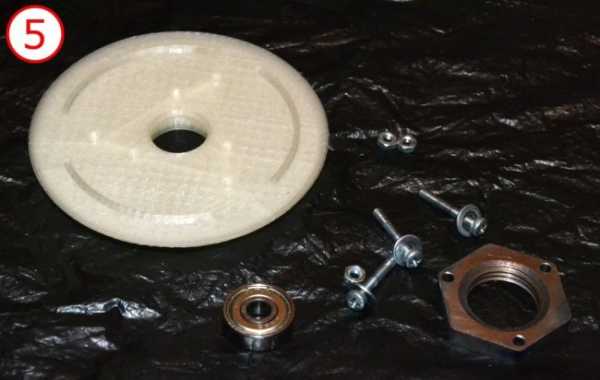

3D распечатать и собрать, как показано на фотографиях. Обратите внимание, что гайка с трубной резьбой 1/2″ должна быть прикреплена к центральному корпусу статора компрессора. Она используется для удержания втулки на месте. Гайка крепится с помощью 3х винтов М3.

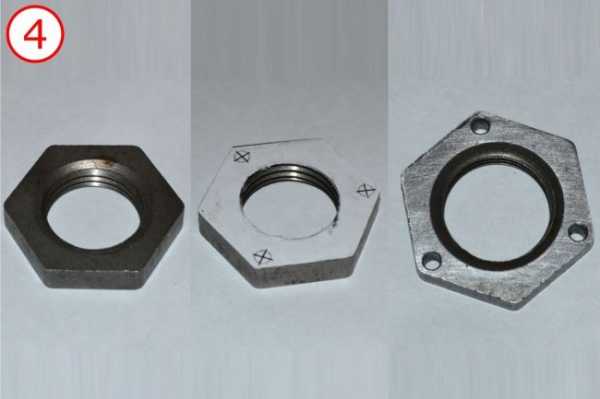

Шаблон, где просверлить отверстия в гайке:

Также обратите внимание на теплозащитный конус из алюминиевой фольги . Он используется для предотвращения размягчения частей PLA из-за теплового излучения от вкладыша сгорания. В качестве источника алюминиевой фольги здесь можно использовать любую банку из под пива.

Вам понадобится консервная банка длиной 145 мм и диаметром 100 мм. Лучше, если вы можете использовать банку с крышкой. В противном случае вам нужно будет установить NGV со ступицей на дно консервной банки, и у вас возникнут дополнительные проблемы со сборкой двигателя для обслуживанием.

Отрежьте одно дно консервной банки. В другом дне (или лучше в крышке) вырежьте круглое отверстие 52 мм. Затем нарежьте его кромку на сектора, как показано на фотографиях.

Вставьте сборку NGV в отверстие . Оберните сектора стальной проволокой плотно.

Сделайте кольцо из медной трубки (наружный диаметр 6 мм, внутренний диаметр 3,7 мм). Или лучше Вы можете использовать трубки из нержавеющей стали. Топливное кольцо должно плотно прилегать к внутренним компонентам вашей консервной банки. Припаяйте его.
Просверлите топливные форсунки. Это всего лишь 16 штук отверстий по 0,5 мм, равномерно распределенных по кольцу. Направление отверстий должно быть перпендикулярно потоку воздуха. Т.е. нужно просверлить отверстия на внутренней стороне кольца.


Обратите внимание, что наличие так называемых «горячих точек» в выхлопе двигателя зависит практически исключительно от качества топливного кольца. Грязные или неровные отверстия, и в итоге вы получите двигатель, который просто разрушит себя при попытке запустить его. Наличие горячих точек зависит гораздо меньше от качества вкладыша, чем пытаются сказать другие. Но топливное кольцо очень важно.

Проверьте качество разбрызгивания топлива, поджигая его. Языки пламени должны быть равны друг другу.

После завершения установите топливную форсунку в корпус консервной банки.

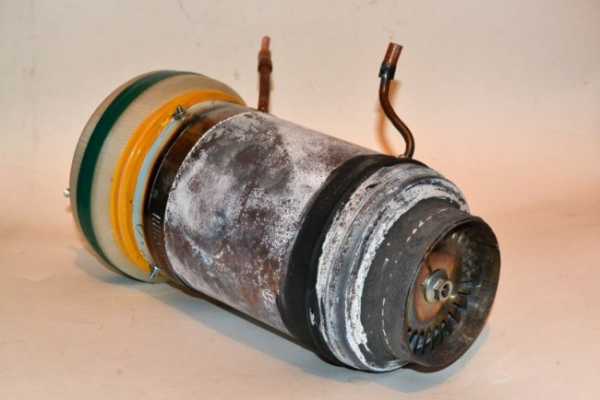

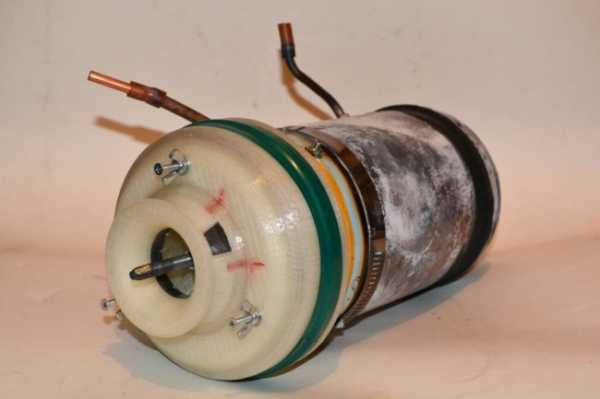

Все, что вам нужно сделать на этом этапе, это собрать все части вместе. Если дела пойдут хорошо, проблем с этим не возникнет.

Замажьте крышку консервной банки термостойким герметиком, вы можете использовать силикатный клей с жаростойким наполнителем. Можно использовать графитовую пыль, стальной порошок и так далее.

После того, как двигатель собран, проверьте, свободно ли вращается его ротор. Если это так, сделайте предварительное испытание на огнестойкость. Используйте какой-нибудь достаточно мощный вентилятор, чтобы продуть воздухозаборник или просто вращайте вал с помощью dremel. Слегка включите топливо и зажгите поток в задней части двигателя. Отрегулируйте вращение, чтобы пропустить пламя в камеру сгорания.

ОБРАТИТЕ ВНИМАНИЕ: на этом этапе вы не пытаетесь запустить двигатель! Единственная цель испытания на огнестойкость состоит в том, чтобы нагреть его и посмотреть, хорошо ли он ведет себя или нет. На этом этапе вы можете использовать баллон из бутана, который обычно используется для ручных горелок. Если все нормально вы можете перейти к следующему шагу. Однако лучше герметизировать двигатель с помощью герметика для печи (или силикатного клея, наполненного небольшим количеством термостойкого порошка).

Вы можете запустить двигатель, либо вдувая воздух в него, либо вращая его вал каким-либо стартером.
Будьте готовы сжечь несколько дисков NGV (и, возможно, турбины) при попытке запуска. (Вот почему на шаге 4 было рекомендовано сделать несколько резервных.) Как только вы освоитесь с двигателем, вы сможете без проблем запустить его в любое время.

Обратите внимание, что в настоящее время двигатель может служить в основном в образовательных и развлекательных целях. Но это полностью функциональный турбореактивный двигатель, способный вращаться до любых желаемых оборотов (в том числе и до само разрушающихся). Не стесняйтесь улучшать и модифицировать дизайн для выполнения ваших целей. Прежде всего, вам понадобится более толстый вал, чтобы достичь более высоких оборотов и, следовательно, тяги. Второе, что нужно попробовать — это обернуть внешнюю поверхность двигателя металлической трубой — топливопроводом и использовать ее в качестве испарителя для жидкого топлива. Здесь пригодится конструкция двигателя с горячей наружной стенкой. Еще одна вещь, о которой стоит подумать, это система смазки. В простейшем случае это может иметь форму маленькой бутылки с небольшим количеством масла и двумя трубами — одна труба для снятия давления с компрессора и направления его в баллон, а другая труба для направления масла из баллона под давлением и направления его в задняя балка. Без смазки двигатель может работать только в течение от 1 до 5 минут в зависимости от температуры NGV (чем выше температура, тем меньше время работы). После этого Вам необходимо самостоятельно смазать подшипники. А с добавленной системой смазки двигатель может работать долго.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Электро турбина на авто своими руками

Всем привет, вот хочу поделиться идеей, которая меня когда-то в тёмном доме посетила, почему в тёмном? Потому что приходилось сидеть без света около четырех суток из-за проблем на подстанции.

Суть идеи полагает в том, чтобы собрать рабочую турбину и при этом затратить минимум времени/ресурсов буквально из ничего.

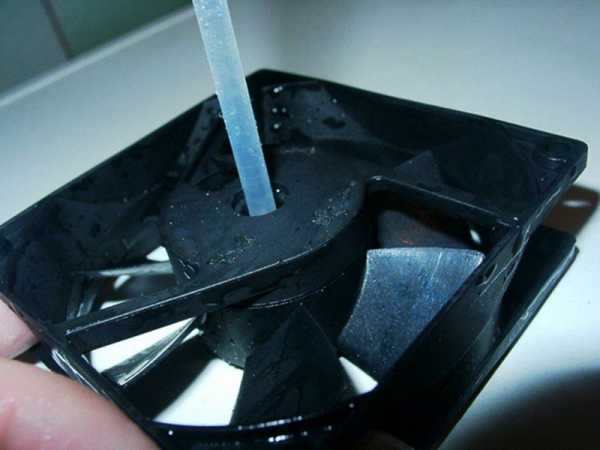

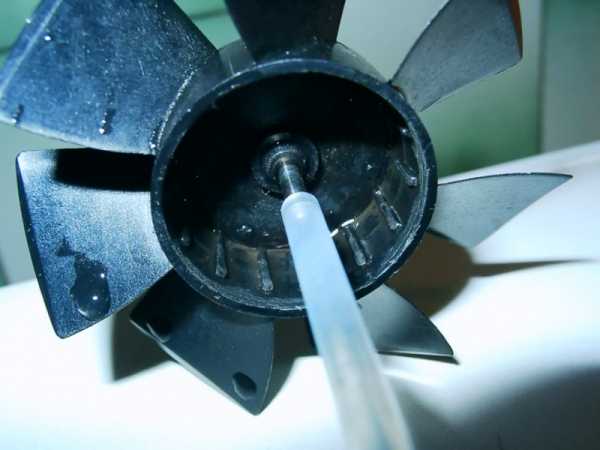

Был у меня вентилятор 80-ка дохлый запускался но «глох» почему-то… Взял крыльчатку в руки и давай крутить её. Ну и собственно так и пришла идея создания первой турбины, монстра из бутылки.

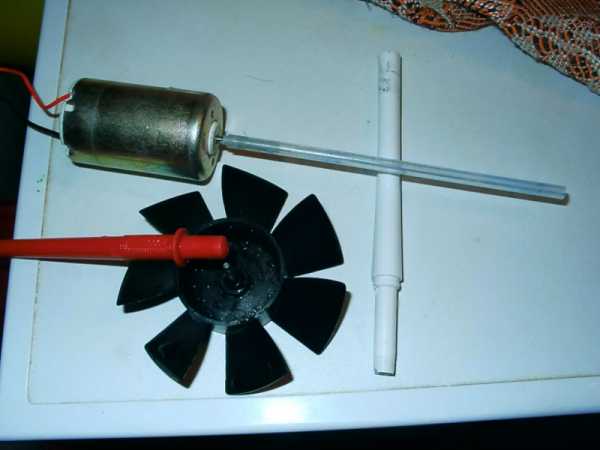

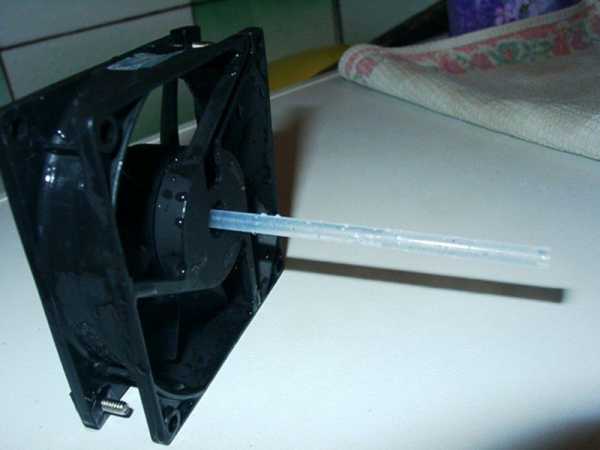

На фото показано из чего состоит, щуп как-то попал в руки случайно, но форсунка вышла из него нормальная.

Из такой конструкции можно было извлечь 200-300 (410 при КЗ) миллиампер и 4.5-5 Вольт в нагрузке (около 1 ватта).

При холостом ходе турбина выдавала около 8 Вольт что не очень то и подходило мне для основной идеи заряжать телефон «из крана» . Зарядка разряженного телефона довольно интересный процесс, а именно при подаче тока на телефон через штекер, он заряжает импульсами по 3-5 секунд а потом отключается на 1-2 сек и опять… А при этом турбина начинала набирать обороты, ну и соответственно и напряжение возрастало до 7-8 вольт. Контроллер телефона отключался от питания и говорил «зарядка не поддерживается». Решил данную проблему кондёром большой емкости(10 000 мкФ) а потом и маленьким аккумулятором от китайского лед фонарика на 4 вольта + пальчиковый никель-кадмиевый аккумулятор.

Потом решил заменить корпус, а то бутылка была довольно шумной, шуму стало немного меньше но ватт не прибавилось, потом двигатель умер после купания. Да и к лучшему… потому, что я узнал, что от старых принтеров можно извлечь неплохой генератор только переменного тока — так называемый шаговый двигатель.

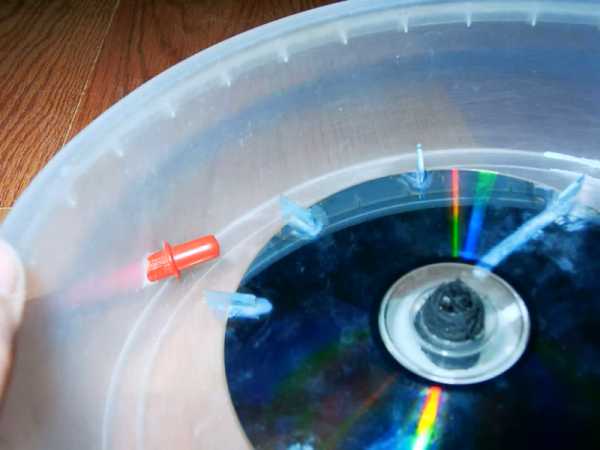

Крыльчатку собрал из CD диска и лопаток из пластиковой бутылки сложенных в двое и склеенных супер клеем.

Стоп кадр для понятия принципа действия турбины, Вода «бьёт» по лопасти, заставляя её вращаться…

Старая разбилась, собрал такую же крыльчатку:

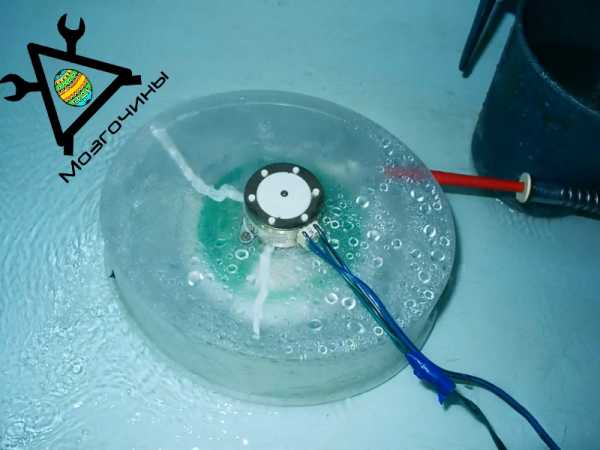

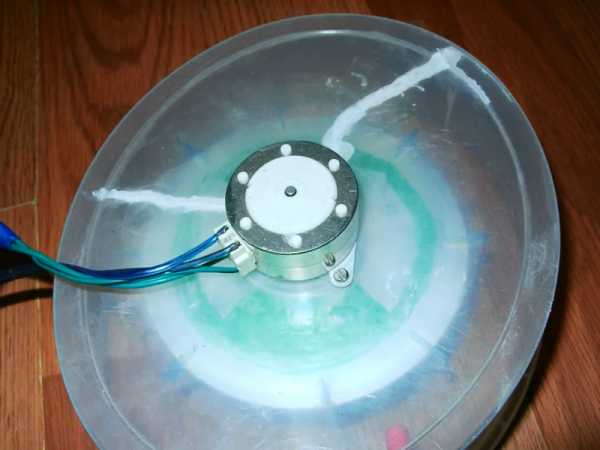

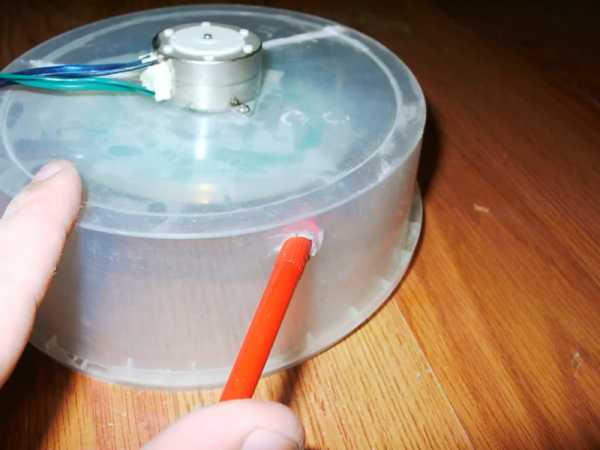

Крыльчатку из CD-диска посадил на вал шаговика. Использование шаговика дало больше ватт нежели коллекторник, кроме того и долговечнее шаговики потому, что у них нет щёток… единственное — шаговик выдавал переменное напряжение и двумя катушками, что есть хорошо, можно суммировать напряжение или суммировать силу тока которую вырабатывала турбина, можно через трансформатор повышать или понижать, как душе угодно. Из одной катушки я мог взять столько же ватт, сколько и давал прошлый вариант.

Данные таковые: ток при КЗ был 0.4-0.45 А на катушке и по 9-10 вольт то есть я мог добыть 15-20 вольт и ток при этом 0.4 А тоесть 6 ватт(в теории)

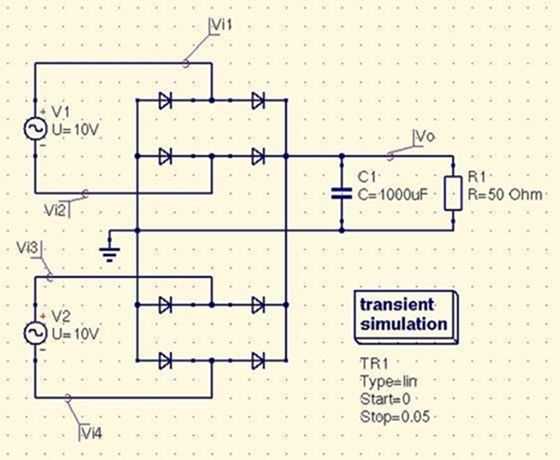

Фильтр собирал по такой схеме:

Новая крыльчатка добавила несколько милиньютон/метров но обороты убавились немного.

Ах да у шаговиков есть большой недостаток – залипание, то есть на малых оборотах турбина просто вставала (то просто крутилась очень медленно) иногда, когда был слабый напор воды, вообще было невозможно взять ни вата «с крана».

Воды, данная форсунка из щупа, тянула 200 л/ч. Давление в тестируемом кране 1-1.5 кгс/см2(1-1.5 Атм). Я лично на воду счетчик не имею просто поэкспериментировал и всё.

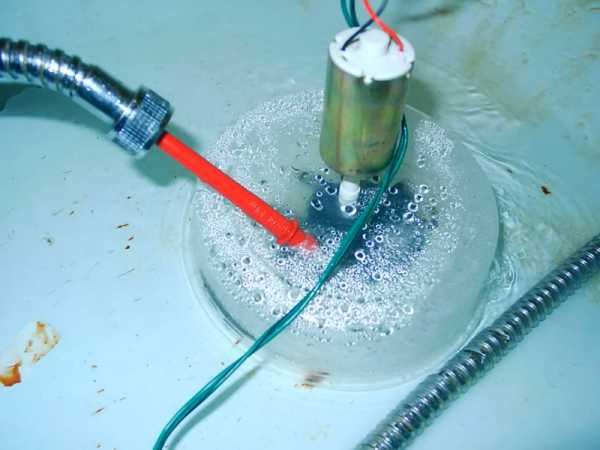

Потом была ещё одна идея турбины, но тоже не лишенной недостатков:

Гелевая ручка служит передаточным валом. С другой стороны должен быть закреплен вал вашего двигателя.

Сейчас собрал ещё несколько моделей крыльчаток но тестить нет желания/времени.

Опции темы
Поиск по теме

Обсуждаем электро турбину !

Кто что думает по этому поводу ?
Реально ли за счет нее добится хотябы +10 л.с ?
Механика понятна: при полностью откр др.заслонке включается вентилятор и создает доп.приток воздуха — лучше сгорает бенз и т.д
В обычном режиме вентилятор вращается засчет засоса воздуха поршнями

фото с сайта скопировать не смог поэтому выложил ссылку.

описание с сайта:
Это электрический нагнетатель предназначен для энтузиастов, для дополнительного питания, но не готовы покупать дорогие турбо комплект и комплект нагнетателем, который может аннулировать гарантию своих автомобилей, стоимостью свыше $ 5000 и требует дополнительного обслуживания. Вам не придется беспокоиться о таких вещах с нашей электросети. Это может потребовать небольшой модификации для установки зарядного устройства на линии забора воздуха, но оно всегда может быть отменено. Он может быть установлен на большинство людей с основными инструментами и не до автомобильной знаний.

Особенности игры:
• Работает на любых двигателях
• Добавляет больше власти над всеми существующими модификации
• Он обеспечивает и увеличение 1PSI на потребление
• до 15 лошадиных сил больше, гарантированных
• Разработать 5% HP усиления througout диапазон оборотов
• Безопасность привлекает более 833 Вт от аккумулятора вэнь активируется при полностью открытой дроссельной заслонке

Есть еще вот такая штука — http://www.aliexpress.com/product-fm. olesalers.html
но по моему она точно ни чего не даст,ну мож 1 л.с

Последний раз редактировалось Evgeniy117; 31.03.2012 в 23:37 .

Навеяно недавней записью про вентилятор вентиляции салона которым тут кто-то догадался сделать наддув мотора. Давайте раз и навсегда покончим с этой ересью.

НЕ МОГУТ ВЕНТИЛЯТОРЫ СОЗДАВАТЬ ИЗБЫТОЧНОЕ ДАВЛЕНИЕ! Это не их предназначение. Врослые мужики блин, а в сказки верите. ЗАбудьте про ветродуйки от печек, фенов, листодувов и прочее барахло — они не создают наддув.

Давление создают ТОЛЬКО КОМПРЕССОРЫ! Такова их конструкция — сжимать воздух. Объём зависит уже от размера компрессора.

Теперь к делу. Электро наддув — вещь реальная. Но условие одно — чтобы именно компрессор создавал давление, приводимый в действие электро мотором. Но это всё связано с огромным потреблением тока.

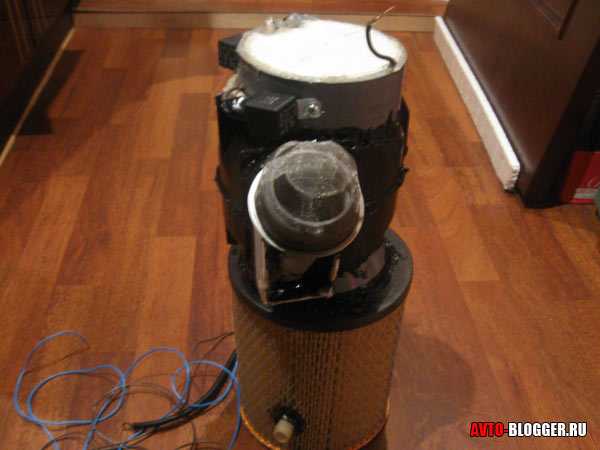

Вот пример грамотного и правильного электро нагнетателя

Кит построен на полноценном центробежном компрессоре. Мотор бесколлекторный. К слову, поверьте мне — только бесколлекторный мотор может создать достаточный крутящий момент и обороты чтобы вращать компрессор. Он требует специального контроллера скорости вращения, мотор 3х фазный.

Обороты компрессора в зависимости от положения дросселя. Там сигнал 0-5В. Зависимость к скорости вращения. 0в — нет вращения крыльчатки. 5в — полная скорость вращения крыльчатки. Рост по экспоненте, не линейный.

В силу огромного электро потребления надуть хоть какой-то избыток можно только в очень малолитражном моторе. от 0.7л до 1.5л. Чем больше объём тем меньше буст. На 1.5л предел наддува на подобном ките будет не более 0.2-0.3 избытка. На 0.7л можно рассчитывать на 0.4-0.5
Интеркулер для такого сетапа не требуется, будет достаточно холодного впуска.

У меня кей-кар, тойота ярис 1л. мощности в нём мало, турбо и компрессоры ставить туда не хочется, это не стоит того. Поэтому были идеи чисто из исследовательского интереса запихнуть электро наддув, настоящий, на турбо компрессоре с приводом от бесколлекторника. Я даже уже всё посчитал (спасибо авиамодельному хобби), но выводы неутешительные. Генератор нужен 90-100А. Аккумулятор тоже ёмкий и с огромными токами отдачи. Все элементы системы — не могут работать продолжительное время на максимальной мощности — нагрев достигает значительных величин. Греется мотор и его регулятор скорости.

Кстати контроллер можно настроить чтобы включение выключение было по требованию, БК-моторы раскручиваются моментально о турбо лаге можно не думать.

Так что если у кого малолитражный карманный мотор до 1.5л — у вас есть реальный шанс установить работающий электро наддув на сток машину. Но с нынешним курсом $ это будет очень и очень дорого. Отдача заметна, но JZ-ом мотор не станет)

Кстати идея уже опробована многими энтузиастами

automotogid.ru

Как сделать турбонаддув своими руками + видео

Оборудование автомобиля турбонаддувом можно отнести к одному из самых серьезных и затратных видов тюнинга. Такая операция позволяет сразу же получить заметное увеличение мощности мотора, что придется по душе большинству автолюбителей. Именно поэтому автовладельцы  принимают решение установить на свой автомобиль турбонагнетатель. Единственное, что может остановить автолюбителя в такой ситуации – это цена самой турбины и ее инсталляции в автомобиль. И если экономия на качестве запчастей (то бишь нагнетателя) довольно сомнительный шаг, то установка турбонаддува своими силами поможет значительно сократить расходы на такой вид тюнинга.

Подготовительный этап

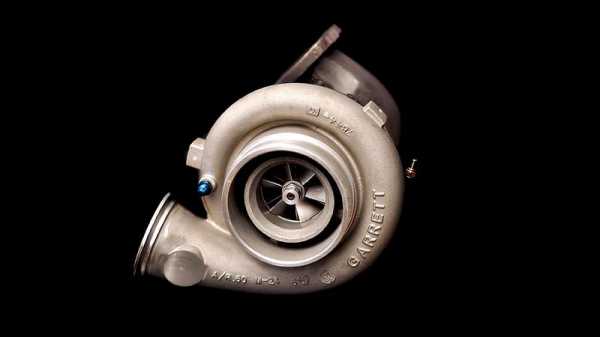

Внешний вид турбины

Так как установка турбины довольно ответственный и трудоемкий процесс, мы рекомендуем продумать все детали заранее. У опытных автомобилистов сложностей, скорее всего, не возникнет, чего нельзя сказать о новичках. Начинать нужно с главного – выбора самой турбины. Она должна подходить (а еще лучше специально выпускаться) для конкретной марки и модели авто. Весь дальнейший процесс монтажа по большому счету зависит именно от вашего изначального выбора.

Внимание! Выбирая турбонагнетатель, следует учитывать такие его характеристики, как порог наддува, тепловыделение, мощность и прочие свойства. Кроме того, нужно помнить что тут, как и везде, нужно знать меру – все характеристики должны быть сбалансированы.

Также перед тем как приступать непосредственно установке турбонаддува на мотор автомобиля, нужно проверить (а лучше заменить) воздушный и масляный фильтры, сменить масло, проверить состояние всех патрубков маслопровода. Очень важно чтобы в процессе эксплуатации турбины никакие частички пыли и грязи не попали масляные магистрали нагнетателя.

Кроме того, следует проверить:

  • катализатор (если он есть) – когда он забит, в системе могут возникать излишки отработавших газов, что негативно сказывается на работе турбины;
  • корпус воздушного фильтра – он должен быть герметичным;
  • вентиляцию картера и воздушные патрубки – лучше перестраховаться и промыть их бензином.

Все эти проверки — непустая трата времени. Трещины, разрывы и засоры в системе смазки, выхлопа или подачи воздуха могут привести не только к поломке самой турбины, а и к капитальному ремонту всего силового агрегата.

Комплект турбонаддува для автомобиля ВАЗ

Установка наддува

Итак, если вы решили установить турбонаддув своими руками, проводить процедуру нужно в следующем порядке:

  1. Начнем с того, что купленный комплект нагнетателя следует тщательно осмотреть на предмет вмятин, трещин и других дефектов. Кроме того, нужно уделить внимание отверстию для подачи масла – внутри не должно быть грязи, пыли и прочих посторонних предметов.
  2. После этого можно приступить к заправке турбины маслом. Очень важно ответственно подойти к выбору масла, ведь от этого в значительной степени зависят эксплуатационные характеристики наддува.
  3. Масло в отверстие заливается до самого верха, можно прокачать его ручным насосом, для наилучшего распределения внутри турбины. Если в процессе услышите шипение – не стоит пугаться, это нормальное явление.
  4. Мероприятие повторяется несколько раз. Поле этого все масло нужно вылить из устройства.
  5. Монтируя турбину на двигатель нужно расположить ее таким образом, чтобы масло могло свободно сливаться через маслоподающее отверстие.
  6. Чтобы турбину было удобнее устанавливать лучше демонтировать теплоэкран, выпускной коллектор, а также генератор. Потом необходимо слить всю охлаждающую жидкость из системы.
  7. Сливаем все масло. В блоке мотора высверливается отверстие, в которое на герметик устанавливается фитинг. После этого удаляем датчик температуры масла.
  8. Устанавливаем адаптер, через который масло будет подаваться в турбину.
  9. Далее возвращается на место теплозащитный экран, монтируется турбина и впускной коллектор. Фитинг и турбина соединяются шлангом, монтируется перепускной клапан.
  10. На завершающем этапе устанавливаем интеркуллер и впускной пайпинг.

8-клапанный мотор ВАЗ с установленным турбонаддувом

Когда процесс монтажа закончен можно переходить к тестированию системы на работоспособность. Снимаем с цилиндров высоковольтные провода и прокручиваем мотор стартером. Если при этом давление масла в норме (гаснет лампа-индикатор на приборной панели), значит система работает нормально и можно запускать мотор. Первый раз двигателю нужно дать поработать минут 15 на холостых.

Заключение

Обкатка мотора, на который только установили турбину, длится полторы – две тысячи километров. В этот период ни мотор, ни систему наддува нельзя поддавать серьезным нагрузкам. Давление в турбине не должно превышать 0,5 бар. Кроме того, чтобы система прослужила долгое время без поломок нужно очень тщательно следить за состоянием масляного и воздушного фильтров, воздуховодов и маслопровода. И главное: прежде чем заглушить мотор, дайте ему поработать несколько минут на холостых – это даст турбонаддуву охладиться. Надеемся, что турбина, установленная своими руками, добавит драйва и динамики вашему автомобилю, а с вашего лица не будет сходить счастливая улыбка.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Самодельная турбинка. Компрессор для автомобиля

здесь лежат фотографии

Идея турбонаддува не новая, здесь описывается простая конструкция для двигателей ЛуАЗ и “Запорожец”, которую автолюбитель сможет изготовить своими силами из доступных материалов, имея в наличии главноежелание. Если Вы не имеете специальности токаря, газоэлектросварщика, то в настоящее время многие предприятия и кооперативы в порядке оказания услуг населению выполнят Вам эти работы.
О мощности двигателя и результатах испытаний.
Описанный нагнетатель способствует сжиганию в цилиндрах двигателя в 1,5 — 1,6 раза больше горючей смеси, следовательно, с такой же кратностью увеличивается мощность. Если Вы после установки нагнетателя будете эксплуатировать свой автомобиль в тех же режимах нагрузки (масса, скорость), то увеличения расхода бензина не произойдет. Наоборот, с улучшением динамики разгона и преодоления подъемов будет некоторая экономия (из технической литературы). А увеличение расхода будет с возрастанием нагрузки по сравнению с прежними условиями эксплуатации. То же самое относится к износу деталей. Нагрев двигателя уменьшается на 7 -10 градусов.
С применением нагнетателя воздуха Ваш автомобиль приобретает следующие преимущества:
а) сокращается время разгона,
б) улучшается маневренность,
в) увеличивается грузоперемещение, что позволит, например, буксировать автоприцеп,
г) улучшаются условия эксплуатации автомобиля по горным дорогам, как у нас на Сахалине,
д) увеличивается скорость.
Нагнетатель испытан на автомобиле ЛуАз-969М с металлическим семиместным кузовом, двигателем МеМЗ-969А, карбюратором К-133. В настоящее время испытательный пробег составил около 20 тыс. км. Простота конструкции обеспечивает ее максимальную надежность. Нагнетатель безинерционный, бесшумный, вес его вместе с кронштейном составляет 5,5 кг.
После изготовления и установки нагнетателя методом анализа выхлопных газов на всех режимах я установил, что при диаметре главного топливного жиклера 1,5 мм (увеличенного в 1,6 раза проходного сечения) оптимальной пропускной способностью обладает главный воздушный диффузор диаметром 26 мм. Но при индивидуальном изготовлении конструкции возникнут нарушения соотношения горючей смеси из-за различия воздухонагнетателей, двигателей, соединительных патрубков и т.п.
Регулировка оптимальной рабочей смеси путем подбора главного топливного жиклера долга и утомительна, поэтому в описании предлагается более точный и надежный метод.
При ходовых испытаниях и регулировке я пользовался анализатором выхлопных газов AST-75 ( производства ПНР) с питанием 12 вольт постоянного тока, при окончательной регулировке горючей смеси содержание окиси углерода в выхлопных газах равно 1,5% на холостых оборотах двигателя и 2% на повышенных (60% от максимальных) в соответствии с ГОСТ 17.2.2.03.87г. Внесение изменений в конструкцию двигателя или установка устройств и оборудования без изменения вида топлива не противоречит пункту 6.5 приложения 3 Правил дорожного движения.
Нагнетатель воздуха.
В качестве нагнетателя воздуха я применил пылесосный агрегат АП-699 (АП-600М) без электродвигателя. Эти агрегаты в большом количестве валяются на заднем дворе предприятия “Рембыттехника”. Вал крыльчатки вращается в двух шарикоподшипниках №204 с числом оборотов от 0 до 15-16 тыс. об. Мин. Корпус подшипников уплотняется резиновыми самоподжимными сальниками 20х40х9. Для смазки подшипников применил хладоновое (фреоновое) масло ХФ-12-18 с температурой застывания -40 градусов и температурой вспышки 160 градусов. Уровень масла должен быть на 2-4 мм. Ниже вала подшипников, контроль масла осуществляется масломерным стеклом в металлической гильзе. На стекле нанесите риски верхнего и нижнего уровня масла. Масломерное стекло сделано из плексигласа и уплотняется двумя прокладками из маслостойкой резины с помощью прижимного болта с контргайкой. В верхней части гильзы расположена заливная пробка с боковым отверстием (сапуном), а в нижней сливная трубка. Трубки, соединяющие масломерное устройство с корпусом , использованы от стального конденсатора бытового холодильника. Кожух нагнетателя воздуха крепится за кромку корпуса подшипников двумя болтами М% и может поворачиваться вокруг оси для удобства подгонки соединения к воздушному фильтру.
Кронштейн воздушного фильтра (изготавливается из прежнего)
Всасывающий патрубок изготовлен из чугунного угольника Ду40 водопроводной арматуры. Зажав в патрон токарного станка обрезок трубы Ду40 (1 1/2’’) с резьбой на конце и навинтив на нее угольник, Вы можете проточить посадочное место диаметром 52 мм. Для резинового соединительного патрубка, укоротить угольник согласно чертежу и снять бортики. Затем с помощью круглого напильника снимите внутри угольника резьбу и литейные неровности. Всасывающий патрубок припаивается латунью к крышке кожуха воздухонагнетателя, а после пайки плоскость кожуха надо отрихтовать на краю ровной плиты.
Нагнетательный патрубок турбины изготавливается из стандартной тонкостенной трубы Ду50. Придать ему нужную форму нетрудно, нагревая его паяльной лампой или газовой горелкой. От также припаивается латунью к корпусу камеры. Нагнетательный патрубок соединяется с карбюратором в автомобиле ЛуАЗ фасонным патрубком типа “утка”, а в “Запорожце” — типа “калач”.
Предлагаю исходные материалы для их изготовления:
а) пластмассовая канализационная арматура Ду50,
б) чугунные угольники Ду40, в которых надо предварительно снять внутреннюю резьбу и спаять латунью,
в) готовые резиновые соединительные патрубки Ду50 со списанной техники.
Все эти соединительные патрубки должны иметь плавные изгибы, гладкие внутренние поверхности. Не применяйте гофрированные шланги, патрубки с диаметром отверстия менее 50 мм., т.к. нагнетатель теряет скоростное давление и вследствии этого двигатель потеряет прирост мощности. Привод нагнетателя и генератора осуществляется одним клиновым ремнем А-1400. Профиль ремня увеличен в целях избежания скольжения (инерции). Поэтому Вам придется проточить ручей шкива коленчатого вала под соответствующий профиль ремня. обранный нагнетатель с залитым маслом должен проворачиваться без задеваний с небольшим усилием, создаваемым трением сальников. После небольшой приработки на двигателе он будет проворачиваться от руки с инерцией.
Кронштейн нагнетателя
Конструкция кронштейна является примерной, т.к. в данном исполнении подходит не на все двигатели из-за различия расположения маслозаливной трубы. Готовый кронштейн крепится сверху к направляющему аппарату вентилятора двигателя болтом М:, а снизу к маслозаливной трубе хомутом с резьбой М* на конце. Просверлив отверстие в обечайке направляющего аппарата, заведите изнутри болт с помощью накрученной на него медной проволоки. Перед затяжкой гайки, потянув, удалите проволоку. На кронштейне установлен, на оси клиновый ролик для натяжения ремня и успокаивания его длинного участка. Ремень натягивается с усилием, указанным в руководстве по эксплуатации автомобиля. Слабое натяжение вызывает пробуксовку, а сильный — перегрев подшипников. Подшипник натяжного устройства смазывается литолом.
Крышка, Сталь 45 Картер маслянный Ребро жесткости, Ст. 3, Лист 5 мм Ребро жесткости, Ст 3, Лист 3 мм
Воздушный фильтр

www.autosaratov.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
