Самодельный динамометрический ключ из манометра: Делаем динамометрический ключ своими руками из простых деталей

Динамометрический ключ своими руками, в домашних условиях

При закручивании гаек и болтов (особенно в процессе ремонта шарниров подвески, впускного коллектора и других узлов автомобиля) необходимо соблюдать строго обозначенный момент затяжки. Подробную информацию о допустимых значениях можно без проблем найти в интернете.



Благодаря соблюдению точного момента затяжки гаек и болтов сопрягаемые поверхности более плотно и равномерно прилегают друг к другу. Именно для затяжки с определенным усилием и используется динамометрический ключ, который бывает механическим и полуавтоматическим.

Стоит такой инструмент недешево, поэтому покупать его, чтобы попользоваться им пару раз — не имеет смысла. Конечно, если есть лишние деньги, то можно и купить динамометрический ключ. Однако если ваша основная цель — сэкономить и обойтись подручными средствами, то в данном случае разумнее сделать почти динамометрический ключ своими руками.

Читайте также: Арматурогиб из шатуна с пальцем и металлолома

Содержание

  • 1 Принцип работы инструмента
    • 1. 1 Зачем считают Ньютоны и метры
    • 1.2 Купить или сделать?
  • 2 Самодельный динамометрический ключ без шкалы
  • 3 Затяжка с помощью ручных весов
    • 3.1 Что понадобится для работы:
    • 3.2 Процесс затяжки

Принцип работы инструмента

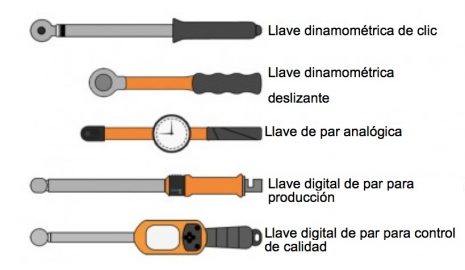

Полуавтоматические динамометрические ключи напоминают по форме и конструкции обычный ключ с трещоткой, который используется под торцовые головки. Единственным существенным отличием от своих «собратьев» является наличие специального храпового механизма, который дает возможность встроенной шестерне крутиться в двух направлениях.

Например, чтобы вернуть рукоятку инструмента назад после полного оборота, нужно приложить относительно небольшое усилие. А вот, чтобы затянуть гайку следует приложить немного больше усилия.

Когда достигается необходимое значение, шестеренка трещотки попросту начинает проскакивать (при этом слышен характерный звук), в результате чего гайка или болт больше не затягивается.

Таким образом, исключается вероятность того, что резьба сорвется.

Читайте также: Как изготовить универсальный сварочный кондуктор

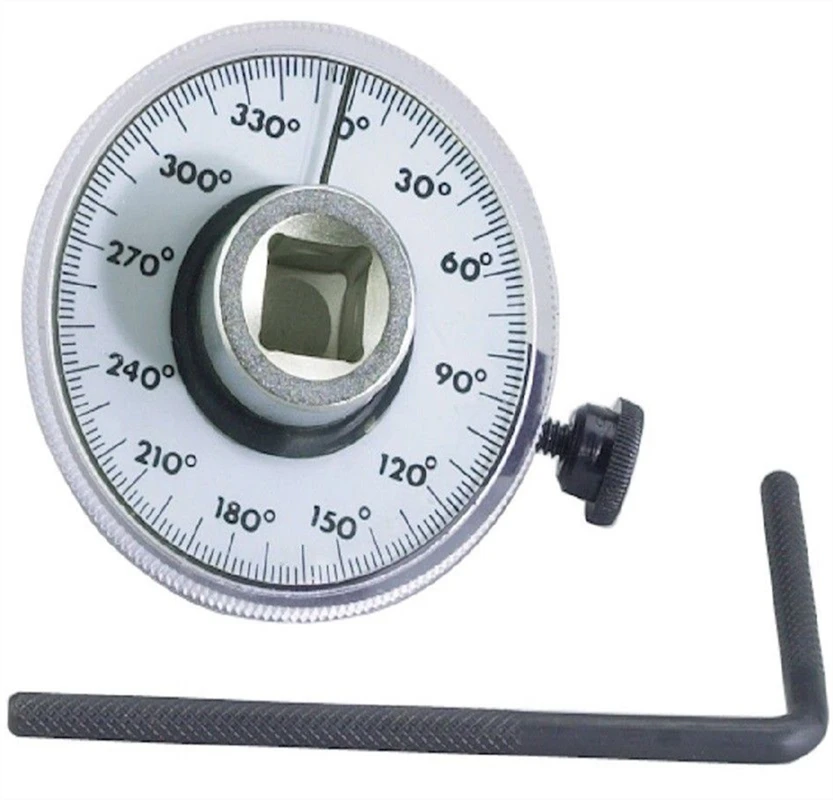

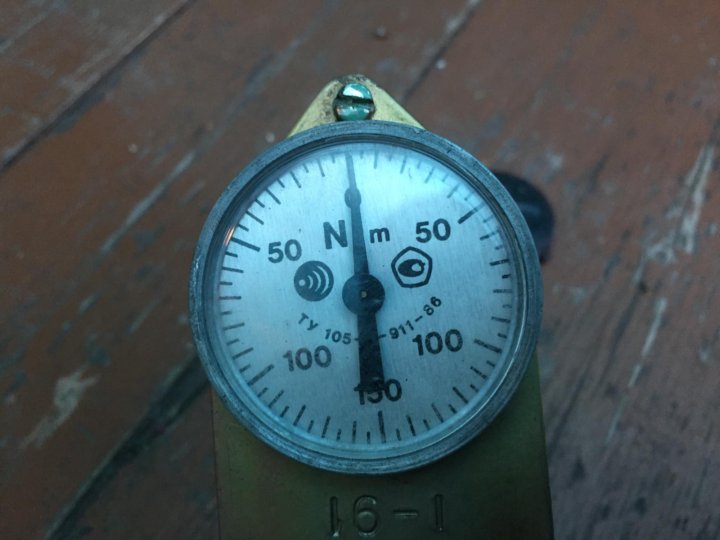

Динамометрические ключи со шкалой измерения прилагаемого усилия по умолчанию не обладают возможностью ограничения крутящего момента при достижении заданного значения. В данном случае этот момент необходимо контролировать самостоятельно при помощи механической или электронной цифровой измерительной шкалы.

Самодельный почти динамометрический ключ, в зависимости от конструктивного исполнения, может работать по примеру первого и второго варианта, описанных выше.

Зачем считают Ньютоны и метры

Перед тем, как приступить к изготовлению простого самодельного динамометрического ключа для затягивания болтов и гаек, необходимо будет провести некоторые расчеты. К примеру, чтобы добиться крутящего момента затяжки величиной 10 Н*м, надо приложить усилие, равное одному килограмму силы, к рычагу или плечу длиной 1 метр.

Читайте также: Как сделать мини версию экскаватора своими руками

Вот только в условиях домашней мастерской или гаража метровый рычаг — не самый практичный и удобный вариант. В идеале лучше использовать плечо в пределах 20–50 см. И для того, чтобы правильно рассчитать, какое усилие необходимо приложить на рычаг для достижения требуемого момента затяжки, надо посчитать Ньютоны и метры.

Впрочем, вдаваться в дебри математических уравнений вовсе не обязательно. Нужные величины можно без проблем рассчитать в пропорциональном соотношении. То есть, если брать за основу, что для получения крутящего момента 10 Н*м, нужно приложить усилие 1 кг на метровый рычаг, то аналогично легко подсчитать, какое усилие надо будет приложить на рычаг меньшей длины.

Чем короче используемый рычаг, тем большее усилие требуется приложить для затягиваний болта или гайки — это, так сказать, аксиома. К примеру, если вместо метрового, вы используете рычаг длиной 50 см, то для получения крутящего момента 10 Н*м нужно приложить усилие, равное 2 кг.

Читайте также: Как сделать уголок каменщика для причалки

Если вы используете рычаг длиной, например, 22 см, то усилие будет составлять уже 4,5 кг. Иными словами, нужно крутящий момент (10 Н*м) поделить на длину рычага (в данном случае — 0, 22 м) и умножить на 0,1. Используя эту простую формулу, можно без проблем рассчитать, какое конкретно усилие требуется приложить для затяжки гайки.

Купить или сделать?

В процессе выполнения ремонтных работ по обслуживанию авто практически каждый владелец транспортного средства сталкивается с тем, что необходимо закрутить болт или гайку, приложив определенное усилие, а динамометрического ключа под рукой нет. Не бежать же в магазин, чтобы купить дорогой инструмент, попользоваться им 20–30 минут и забыть на год.

Поэтому самый оптимальный вариант — изготовить самодельный динамометрический ключ для затягивания гаек и болтов. Причем можно изготовить инструмент наподобие трещотки с храповым механизмом, а также сделанный по аналогии с более простой конструкцией — с использованием обычных ручных весов.

Самодельный динамометрический ключ без шкалы

Данный вариант самодельного ключа не имеет шкалы, как на заводском динамометрическом, но момент затяжки на нём все-таки можно отрегулировать. Этот простой ручной инструмент используется для приложения одинакового усилия при закручивании гаек и болтов. Благодаря системе, которая срабатывает при определённой нагрузке, становится понятно, что достигнут нужный предел. О том, как сделать динамометрический ключ своими руками, читайте ниже.

Этот инструмент очень прост в изготовлении, при этом он может быть гораздо надёжнее заводских ключей, и даёт большой момент при затяжке гаек или болтов, благодаря длине рукоятки. Чтобы сделать самодельный динамометрический ключ без шкалы самому, потребуются очень простые и доступные материалы:

  • отрезок полдюймовой стальной трубы;
  • две пластины толщиной 5 мм с отверстиями диаметром 12 мм;
  • длинный болт с гайкой подходящего диаметра;
  • одна самодельная толстостенная шайба;
  • пружина и металлический шарик от подшипника.

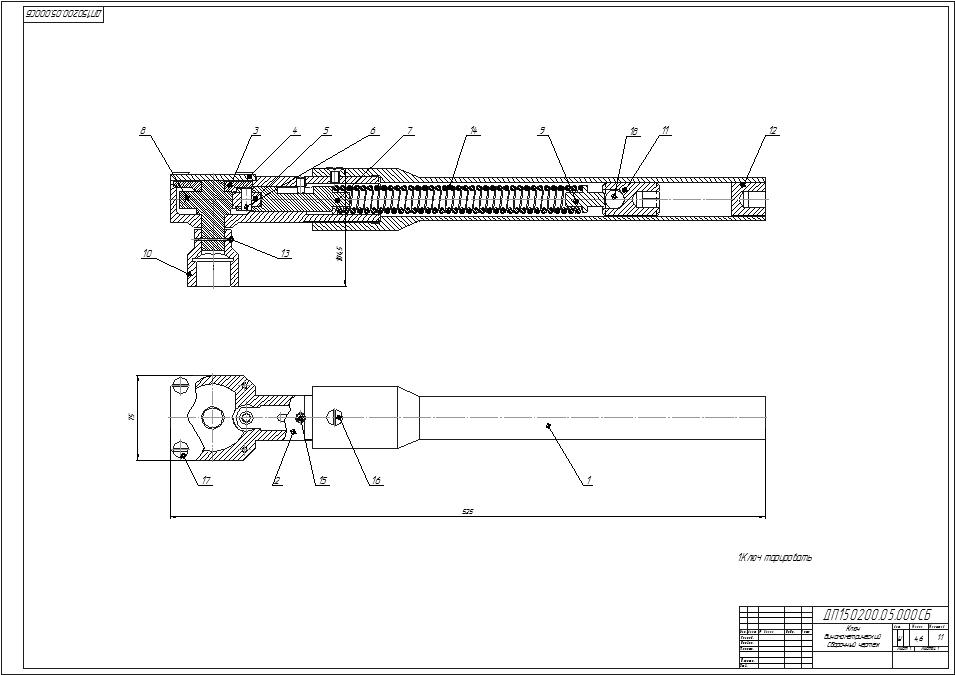

К стальной полдюймовой трубке привариваем «уши», изготовленные из металлической пластины толщиной 5 мм. Между пластинами помещаем толстостенную шайбу и фиксируем ее при помощи стального «пальца».

Внутрь трубки устанавливаем толкатель с шариком от подшипника (в нем предварительно нужно сделать небольшое углубление, равное ½ диаметра шарика). Вслед за толкателем устанавливаем пружину и прижимаем болтом с гайкой, которая приваривается к торцу полдюймовой трубки. Еще одно углубление под шарик необходимо сделать в самой толстостенной шайбе.

На последнем этапе работ к шайбе останется только приварить рычаг — например, из небольшого отрезка трубы. Обратите внимание, чем длиннее будет рычаг, тем меньшее усилие придется прикладывать при закручивании гаек или болтов. К рычагу приваривается ключ под торцевые головки.

Прилагаемое усилие легко регулируется при помощи прижимного болта. Чем больше закручивать болт, тем большее усилие необходимо будет приложить при закручивании.

Вот такой практичный самодельный динамометрический ключ без шкалы можно сделать своими руками из подручных и недорогих материалов.

Сделай и себе этот простой и нужный инструмент!!!

Затяжка с помощью ручных весов

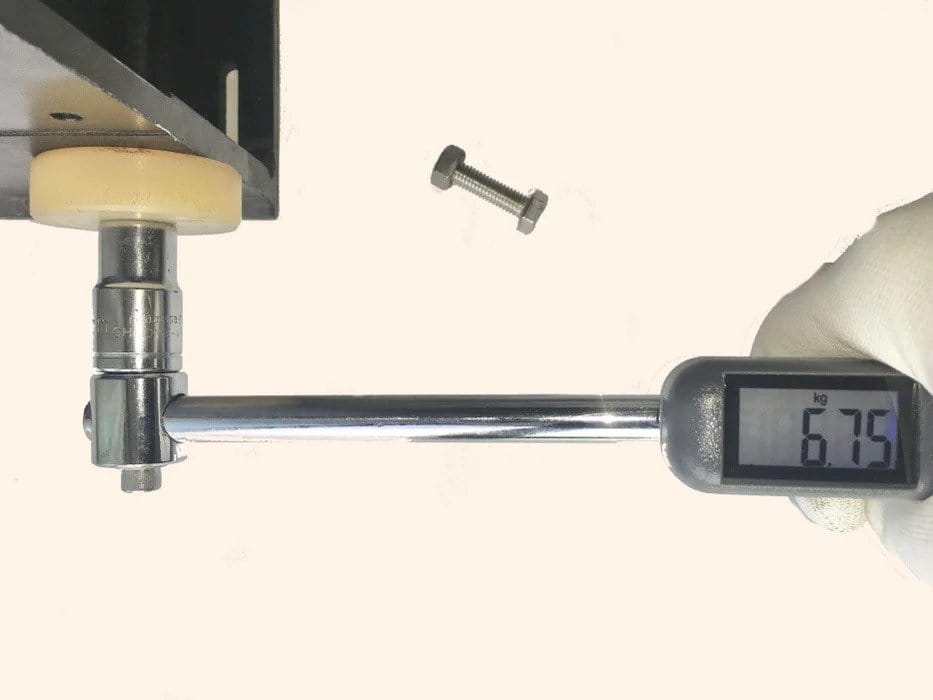

Как вариант, в качестве замены заводского или самодельного динамометрического ключа в виде трещотки можно взять обычный гаечный или накидной ключ. Крепим к нему ручные весы типа «кантер» или «безмен» (или можно, например, взять с цифровым дисплеем), и затягиваем болт или гайку. Тоже вполне себе рабочий вариант в домашних условиях, если под рукой нет вообще ничего.

Для затяжки гаек или болтов с определенным усилием с помощью ручных весов чаще всего будет достаточно «безмена» на 20-30 кг и отрезка стальной трубы длиной 50 см (но можно и меньше) с подходящим внутренним диаметром — не менее 25–30 мм, чтобы можно было надеть на ключ. В том случае, если требуется затяжка больших моментов, нужно подбирать соответствующие весы.

Что понадобится для работы:

  1. ключ гаечный (рожковый или накидной) на который надевается кусок стальной трубы длиной около 40–50 см;
  2. пружинный кантер (ручные весы) с «лимитом» примерно до 20–30 кг. Можно также использовать для изготовления динамометрического устройства электронные весы.

Процесс затяжки

Для начала надо установить накидной или рожковый ключ на болт или гайку, а за другой конец цепляем крючок ручных весов. Заранее рассчитав необходимое усилие, тянем за кольцо весов, выдерживая при этом 90 градусов, до достижения требуемого значения.

Таким образом, даже не имея в гараже или мастерской под рукой динамометрического ключа, можно затянуть гайку и болтовое соединение с необходимым усилием и точным моментом.
