Устройство и работа сцепления автомобилей КамАЗ-5320 и КамАЗ-4310

Категория:

Автомобили Камаз Урал

Публикация:

Устройство и работа сцепления автомобилей КамАЗ-5320 и КамАЗ-4310

Читать далее:

Устройство и работа сцепления автомобилей КамАЗ-5320 и КамАЗ-4310

Сцепление установлено в картере, который изготовлен из алюминиевого сплава и выполнен заодно с картером переднего делителя коробки передач. Картер 5 по передней привалочной плоскости соединяется болтами с картером маховика двигателя, а с задней стороны к нему крепится картер коробки передач.

На автомобиле КамАЗ-4310 картер сцепления выполнен так, что передней привалочной плоскостью он соединяется болтами с картером маховика двигателя, а с задней стороны к нему крепится картер коробки передач. Передний делитель коробки передач на автомобиле КамАЗ-4310 не устанавливается.

Сцепление фрикционное, сухое, двухдисковое с периферийным расположением нажимных пружин.

Ведущие и ведомые части сцепления, детали выключающего устройства и нажимные пружины 12 размещены в расточке маховика под кожухом.

Рекламные предложения на основе ваших интересов:

К ведущим частям сцепления относятся маховик, средний ведущий диск, нажимной диск. Средний ведущий и нажимной диски имеют на наружной поверхности по четыре шипа, которые входят в пазы на цилиндрической поверхности маховика и передают на ведущие диски крутящий момент от двигателя. При этом одновременно обеспечивается возможность осевого перемещения дисков.

К ведомым частям сцепления относятся два ведомых диска. Ведомые диски стальные, снабжены фрикционными накладками, изготовленными из асбестовой композиции, соединяются со своими ступицами каждый через гаситель крутильных колебаний пружинно-фрикционного типа.

Ступицы ведомых дисков установлены на шлицах первичного вала переднего делителя передач. Между кожухом и нажимным диском установлены нажимные пружины, под действием которых ведомые диски зажимаются между нажимным диском и маховиком с суммарным усилием 10 500…12 200 Н (1050…1220 кгс).

Включающее устройство сцепления состоит из рычагов выключения, соединенных наружными концами с нажимным диском, а в средней части с опорными вилками, которые установлены в кожухе, упорного кольца рычагов выключения и муфты выключения с подшипником, установленных на цилиндрической части крышки подшипника первичного вала переднего делителя передач, и вилки выключения, укрепленной на валу.

При включенном сцеплении крутящий момент передается от маховика через шиповое соединение на средний ведущий и нажимной диски, затем на фрикционные накладки ведомых дисков и через гасители крутильных колебаний на их ступицы, которые установлены на первичном валу переднего делителя передач. Когда сцепление включено, упорное кольцо рычагов выключения отходит от подшипника муфты выключения 9 так, что образуется зазор А — — 3,2…4,0 мм, обеспечивающий полноту включения сцепления.

Рис. 4.2. Сцепление автомобилей КамАЗ-5320 и КамАЗ-4310:
1 — маковик; 2 — средний ведущий диск; 3 — ведомый диск; 4 — нажимной диск; 6 — картер; 6 — кожух; 7 — опорная вилка; 8 — рычаг выключения; 9 — муфта выключения с подшипником; 10 — вилка выключения; 11 — упорное кольцо рычагов выключения; 12 — важимная пружина; А — зазор между упорным кольцом рычагов выключения и подшипником муфты выключения

При выключении сцепления муфта выключения с подшипником через упорное кольцо воздействует на внутренние концы рычагов выключения, которые поворачиваются на игольчатых подшипниках опорных вилок. Наружные концы рычагов выключения при этом оттягивают нажимной диск от заднего ведомого диска.

Рис. 4.3. Принципиальная схема соединения и размещение элементов привода управления сцеплением автомобилей КамАЗ-5320 и К.амАЗ-4310:

а — принципиальная схема соединения элементов привода; 6 — размещение и крепление элементов привода; 1 — педаль сцепления; 2 — главный цилиндр; 3 — цилиндр пневмоуси-лителя; 4 — следящее устройство пневмоусилителя; 5 — воздухопровод; 6 — рабочий гидравлический цилиндр; 7 —муфта выключения с подшипником; 8 — рычаг; 9 — шток; 10 — трубопроводы и шланги гидропривода

Средний ведущий диск с помощью рычажного автоматического механизма, смонтированного на диске, самоустанавливается в среднее положение между торцами нажимного диска и маховика, освобождая передний ведомый диск.Таким образом, между ведущими и ведомыми дисками сцепления при полном его выключении имеются зазоры, которые обеспечивают разъединение ведущих и ведомых частей и «чистоту» выключения сцепления.

Рекламные предложения:

Читать далее: Устройство и работа привода сцепления автомобилей КамАЗ-5320 и КамАЗ-4510

Категория: — Автомобили Камаз Урал

Главная → Справочник → Статьи → Форум

Регулировка сцепления КАМАЗ: инструкция | ГРУЗОВИК.БИЗ

Надёжность, отменные характеристики, экономичность — всё это можно сказать про грузовики КАМАЗ. Машины востребованы в хозяйстве, коммерческих и военных целях. Залог длительной и безотказной работы — постоянная проверка технического состояния. Всегда актуальна регулировка сцепления КАМАЗ. Эту марку принято комплектовать сухим двухдисковым или однодисковым сцеплением (фрикционного типа). В процессе всего срока службы узел испытывает колоссальные нагрузки. Грамотный подбор запасных частей и своевременное ТО станет гарантией продолжительной эксплуатации. Регулировка корзины сцепления КАМАЗ требует опыта и определённых знаний.

Настройка необходима при:

Возникновении треска при переходе на другую передачу.
Пробуксовке на больших оборотах.
Изменении свободного хода педали сцепления (оно имеет определённые цифровые значения).

Если игнорировать эти признаки — ждите серьёзной аварии!

Технология регулировки сцепления КАМАЗ

Снятие и регулировка сцепления КАМАЗ проводится в несколько шагов.

Регулировка свободного хода педали сцепления КАМАЗ

Педаль обязана иметь люфт от 6 до 12 мм. Измерения ведут от центральной части пластины. Педаль необходимо опустить до того момента, пока не заработает основной цилиндр. При отклонении от нормы регулируют расстояние между толкателем ПГУ и упором сверху.

Для дела потребуется эксцентриковый палец, соединяющий педаль с верхней проушиной толкателя. Педаль для вытяжения обязана прижимать педаль сцепления к упору сверху. Палец поворачивают так, чтобы промежуток между поршнем и толкателем ПГУ находился в пределах от 6 до 12 миллиметров. По окончании надёжно закручивают корончатую гайку.

Полный ход педали должен быть примерно 19 сантиметров.

Регулировка муфты сцепления КАМАЗ

Производитель рекомендует выдерживать значение свободного хода в диапазоне от 3,2 до 4 миллиметров. Для измерения потребуется перемещать рычаг вала вилки руками. Он обязан двигаться по направлению от сферической гайки толкателя. Она находится на пневматическом или гидравлическом усилителе привода сцепления. Регулировка зазора сцепления КАМАЗ потребует снятия пружины: рычаг должен перемещаться не больше чем пять миллиметров. Если свободный ход меньше трёх миллиметров, то его регулируют при помощи сферической гайки. Холостой ход муфты обязан составлять от 3,2 до 4 миллиметров.

Регулировка привода сцепления КАМАЗ

Чтобы измерить показатель функции, стоит отжать педаль до упора. Если значение меньше 24 мм, то не произойдёт полного выключения. Необходимо измерить свободный ход педали, объём жидкости в главном цилиндре.

380 кубических сантиметров — это полный объём в гидроприводе. Если данные не удовлетворяют запросам — важно избавиться от воздуха в системе. Это вернёт все показатели в норму.

Регулировка нажимного диска сцепления КАМАЗ

При этой операции обязательно надо строго соблюдать очерёдность:

Первоначально демонтируют КПП. Без помощников не обойтись.
Снимаем корзину сцепления.
Демонтируются диски сцепления: сначала ведомый, потом средний, в заключении ведущий.
Устанавливаются новые детали. Очерёдность уже обратная.
Важна регулировка пятака корзины сцепления КАМАЗ.
Детально проверяется правильность установки всех механизмов.
Коробка передач возвращается на своё место.

Если в конструкции сцепления всего один диск — работа намного проще!

Но даже однодисковое сцепление КАМАЗ, регулировка его частей потребует серьёзных навыков, силы и знаний. Не рискуйте — доверьте дело профессионалам. Или проведите один раз замену с реальным механиком. Для некоторых мастеров регулировка сцепления КАМАЗ двухдисковое не снимая КПП — реальность.

Регулировка лапок корзины сцепления КАМАЗ

Дело ведут в несколько приёмов:

Демонтируют КПП. Гаечными ключами откручивают болты крепления.
Поднимают коробку: лучше это сделать с грузовой лебёдкой.
Проверяют состояние муфты, оттяжного пружинного элемента, выжимного подшипника.
Откручивают винты, соединяющие нажимной диск и маховик. Для демонтажа нажимного элемента надо поддерживать ведомый диск.
Проводят дефектовку всех деталей системы (желательно).
Проверяют состояние выжимного подшипника. Исправный механизм вращается легко, без лишних звуков.

Проводят визуальный осмотр рабочей поверхности лапок нажимного диска. После установки новых деталей настраивают лапки КС. В деле потребуется ровная плита.

Расположение лапок ориентируют на рабочее положение поверхности нажимного диска. Важно: операция не требует снятия КС с дополнительного маховика. В работе понадобятся гаечные ключи под регулировочные винты. Лапки КС обязаны располагаться так, чтоб расстояние от работающей плоскости нажимного диска до верхних граней сферических выступов на внутренней поверхности лапок не было больше 41 миллиметра. Но лучше — 40 мм.

Для проверки установки лапок потребуется специальная пластина. Сферические выступы обязаны касаться контрольной пластины (она установлена на ступице). После окончания регулировки все винты крепежа опорных пластин затягивают до упора. Сборка идёт в обратном порядке.

Сцепление автомобиля КАМАЗ opex.ru

Array ( [DATE_ACTIVE_FROM] => 16.06.2019 23:05:00 [~DATE_ACTIVE_FROM] => 16.06.2019 23:05:00 [ID] => 508512803 [~ID] => 508512803 [NAME] => Сцепление автомобиля КАМАЗ [~NAME] => Сцепление автомобиля КАМАЗ [IBLOCK_ID] => 33 [~IBLOCK_ID] => 33 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [DETAIL_TEXT] =>

Сцепление служит механизмом кратковременного разобщения двигателя и коробки передач. Данная система работает на всех типах автомобилей, однако каждое транспортное средство имеет свои особенности строения механизма переключения передач.

Конструктивно данный узел может иметь различное исполнение зависимо от модели транспортного средства, вида, мощности, однако расположение практически всегда остается неизменным — за двигателем. Некоторые могут добавить, что узел располагается перед коробкой передач, хотя данное утверждение верно далеко не всегда. Например, модель 4310 действительно имела расположение между двигателем, КПП, однако в 5320 между ними вклинивается делитель.

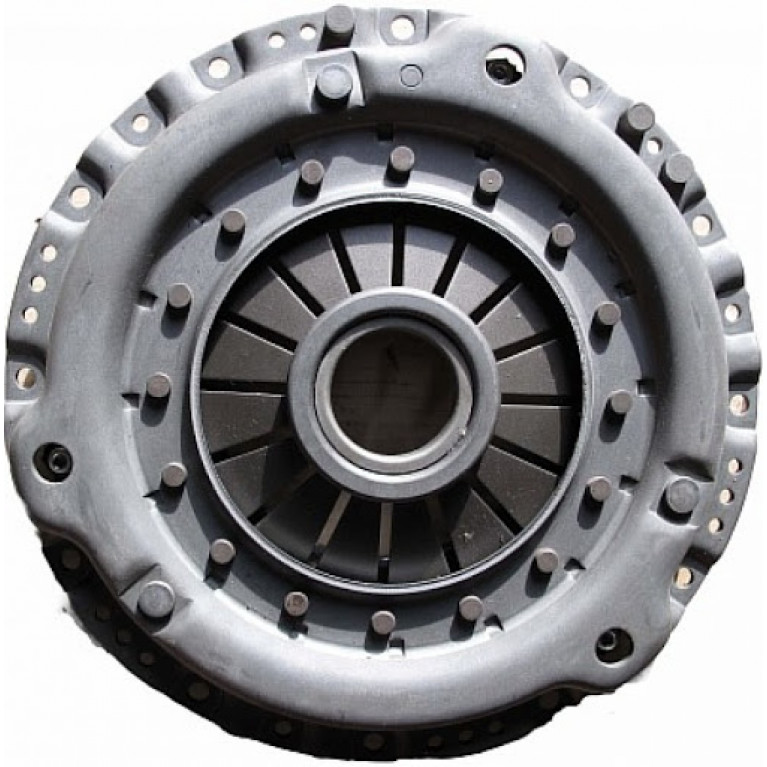

Устройство сцепления Камаз

Камские грузовики устроены достаточно просто. Завод-изготовитель приложил максимум усилий, чтобы автомобиль получился износостойким, максимально выдерживал грузоподъемность, работал системно, долговечно, при условии своевременного прохождения технического обслуживания. Обычный вид сцепления для Камазов — сухое фрикционное. Данный тип имеет три основные составные части, разделяющиеся на ведущие, ведомые, включающее устройство. Включающее устройство состоит из следующих деталей: рычагов включения, упорного кольца рычагов, муфты выключения, подшипника, вилки включения. Ведущими деталями являются маховик, нажимной диск, ведущий средний диск. Диски имеют специальные выступы, сочетающиеся с пазами маховика, после их взаимодействия происходит вращение. Оба диска могут быть смещены осевым принципом.

Ведомая часть более простая, например, для Камаза серии 5320, состоит из двух ведомых дисков, асбестово-композитных накладок, гасителей крутильных колебаний, ступиц. Некоторые модели Камаза имеют только один ведомый диск, однако такие модификации встречаются редко. Именно данный принцип делит сцепление на однодисковое и двухдисковое.

Узел также оснащен приводом. Привод имеет следующие составляющие: педаль оттяжной пружины, главный цилиндр, пневмогидравлический усилитель, гидравлические и пневматические шланги. Главный цилиндр — важная составляющая механизма, именно он качает систему переключения передач, перебирать его несложно, потому что строение он имеет также довольно простое: в корпус заключены компрессационный бачок с крышкой, толкатель, поршень.

Сцепление устанавливается внутри картера, изготовленного из алюминиевого сплава вместе с картером делителя коробки передач. Камаз 4310 устроен таким образом, что картер соединяется с передней привалочной плоскостью, болтами соединяется с картером маховика двигателя, сзади крепится картер коробки передач. Модель 4310 не имеет переднего делителя, характерного для модели 5320. Отделение мотора от коробки при изменении скорости позволяет минимизировать удары зубцов шестеренок. Благодаря модулю нагрузки трансмиссии сокращаются, когда изменяется скоростной режим.

Принцип работы переключения передач

Скользящая сила трения является основным принципом работы, само устройство сцепления Камаза прекрасно переносит вращение коленчатого вала, переводит передачи, сокращает вращательные колебания, определяет дистанцию между устройством трансмиссии, мотора.

Перевод передачи определяется выжатой педалью фрикциона, после отжатия теряется связь коробки с двигателем, вращательный момент перестает транслироваться.

Обслуживание данного высоконагруженного узла следует проводить регулярно. Ввиду сложного многоступенчатого строения, в системе сцепления имеется много деталей, периодически выходящих из строя. Например, мало кто замечает увеличение хода педали, хотя данный аспект сигнализирует о неполном отсоединении маховика к коробке. Данная проблема является причиной соприкосновения деталей, что увеличивает нагрузку зубцов шестерней. Если ход акселератора меньше допустимого, стыковка ведущего диска невозможна, вращение становится неполным, тягач останавливается. Чтобы избежать подобных проблем, следует регулярно проводить компьютерную диагностику. Между очередными техническими обслуживаниями лучше визуально просматривать состояние механизма. Существует определенный ряд признаков, свидетельствующий о скорой поломке.

Начало движения сопровождается рывками. Наиболее четко данная проблема прослеживается у автоматических коробок, имеющих более плавный самостоятельный ход. Однако, при переключении механической коробки передач, с условием плавного быстрого отпускания фрикционной педали, также можно наблюдать движение, начинающееся рывками.
Западание фрикционной педали означает наличие неполадок системы. Западание может быть поначалу частичным, то есть выглядеть как небольшой провал. Однако достаточно скоро она вовсе провалится, поэтому при появлении первых западаний рекомендуется осуществить ремонт.
Тугой ход акселератора означает трение между деталями, неправильно туго затянутые болты, сильно натянутые ремни. Коробка передач, моменты переключения скоростей являются немногочисленными узлами, всегда работающими исключительно плавно, находясь в исправном состоянии.
Утечка тормозной жидкости также прекрасно определяется путем визуального осмотра. Наиболее частой проблемой утечки становятся перелив жидкости выше указанного уровня, микроскопические течи самого бачка.
Наконец, самыми популярными моментами визуальной диагностики считаются посторонние звуки, шумы, чрезмерные вибрации. Конечно, грузовые автомобили работают более шумно, нежели легковые, однако опытный водитель легко определит наличие лишних звуков.

Регулировка сцепления определяется в основном по положению педали относительно пола кабины. Идеальная высота должна составлять примерно 16 см. Более низкий уровень свидетельствует о западании.

Нужно ли снимать коробку?

Обычно фрикцион ремонтируют, снимая коробку передач. Однако, иногда проблема может застать водителя в совсем неудобных дорожных условиях, когда нет второго человека, без которого снятие КПП нереально, техническая оснащенность данной ситуации также оставляет желать лучшего. Поэтому ремонт проводится без снятия КПП.

Можно использовать самодельное приспособление — кусок проволоки, имеющей загнутый под девяносто градусов конец размером примерно два сантиметра. Толщина проволоки должна составлять 3-4 мм. Данная толщина нивелирует момент сгибания проволоки, дополнительно являясь идеальной для контроля возможно образовавшегося просвета между местом отсоединения диска с контуром лапок. Настройку производят специальной лапкой пневмоусилителя, вставляя ее в отверстие вверху картера. Детали регулируют максимально параллельно площади. Данные действия можно «разложить» по порядку.

Сначала откручиваются контргаечные болты.
Стопоры, пластины демонтируются.
Гайки немного приспускаются примерно на пять оборотов, удобнее делать это трещотками.
Если пятак вылез за предел кольца, даже немного, нужно проверить отсутствие снизу федоро, после чего можно «утопить» пятак обратно.
Лучше всего сразу заменить пружины. Пружины являются постоянными расходниками ввиду частой их деформации (образование сколов, трещин, ржавчины, налета, мешающего сохранять эластичность материалов).
Лапки выставляют максимально параллельно относительно кольца. Далее можно будет проанализировать уровень биения площади диска.
Передний подшипник смазывают, регулируют максимально установленной величиной около тридцати миллиметров.

Отладить данным образом можно только двухдисковое сцепление, однодисковые механизмы требуют обязательного снятия коробки переключения передач.

Настройка свободного хода

Настройка свободного хода характеризуется максимально плавным перемещением муфты. Перемещение можно проверить рычагом осевого вала, используя гайку толкателя. Свободное расстояние хода при угле девяносто градусов составляет три миллиметра, что означает необходимость настройки, которую осуществляют путем вращения винта толкателя, увеличивая данным образом расстояние до отведенных узлу четырех миллиметров.

Непосредственно ход толкателя вымеряется нажатием акселератора, цифра должна быть равна примерно 2,5 мм, меньший ход нужно немного отрегулировать.

Устанавливают свободный ход педали акселератора.
Проверяют количество тормозной жидкости внутри емкости основного рабочего цилиндра.
Убирают лишний воздух либо возможно скопившийся конденсат.

Рабочая амплитуда педали должна соответствовать параметрам 6-15 мм, данную величину замеряют от середины педали до пола кабины. Если показатели завышены, просветы поршня, толкателя выставляют эксцентриковым элементам, соединяющим отверстие вверху с акселератором.

Регулировка корзины

Корзина сцепления является важным устройством работы всего узла авто. Самой большой проблемой работы корзины являются лапки, которые настраиваются только при снятом диске, а сами лапки можно не снимать. Для регулировки понадобятся несколько человек, специальное оборудование, поэтому данный тип работ обычно проводят на специализированных сервисных сервисах, либо специально оборудованных площадках, боксах.

Коробка снимается под ямой специальной лебедкой. Во-первых, КПП очень тяжелая, просто снять агрегат руками очень проблематично; во-вторых, агрегат нужно снять максимально без повреждений, поэтому наличие специализированной лебедки будет очень кстати.
Выжимной подшипник, пружины, цанги тщательно осматривают на предмет деформаций.
Крепления диска маховика к двигателю можно открутить.
Нажимной механизм снимается. Снимая выжимной, необходимо немного придерживать ведущий диск, он пока остается.
Далее осматривают поверхность механизма, оценивают местоположение лапок относительно поверхности выжимного диска.
Пластиной проверяют возможные изменения положения лапок относительно шаблону ступицы. Лапки должны немного соприкосаться, чтобы ступица могла ведомо функционировать.
После проведения регулировки нужно посильнее закрутить метизы. Сборка осуществляется обратной последовательностью действий. Именно поэтому рекомендуется производить работы в закрытых боксах, внутри которых можно разложить детали по порядку, чтобы потом удобнее было поэтапно собирать.

Выявление неисправностей

Регулярное проведение технического обслуживания транспортного средства позволяет сократить количество ремонтов. Сильные нагрузки, связанные с местами работы Камазов, превышение допустимого перевозимого тоннажа, качество дорожного покрытия, уровень навыков вождения водителя являются определяющими факторами возможной поломки.

Первоочередно изнашивается управляющий привод. Большое внимание стоит уделить качеству работы ведущих колес.
Стираются соприкасающиеся площадки. Данная проблема случается ввиду отсутствия своевременной либо неправильной регулировки. Стоит понимать, что уровень соединения деталей определяется конструкционными особенностями узла, недотянутые запчасти будут «глушить» автомобиль, сильно затянутые спровоцируют перетирание деталей между собой.
Нарушение герметичности устройств провоцирует попадание внутрь агрегата лишнего воздуха, воды, образующей под влияние высоких температур конденсат. Воздух закупоривает систему, нарушая работу холостого хода, конденсат образует налеты, ускоряет появление ржавчины.

Именно поэтому перед началом регулировки рекомендуется сначала продиагностировать уровень работы фрикциона тягача.

Первым этапом нужно осмотреть привод, определить уровень герметичности, просмотреть педальные пружины, вилочные рычаги, определить степень разрушения данных компонентов.
Свободное перемещение толкателя цилиндра, рычага оси вилки имеют определенный интервал. Чтобы перемещение было свободным, его устанавливают определенными параметрами.
Шарики цанги выключения необходимо смазать, чтобы ход данной детали был беспрепятственным, безо всяких трений.
Уровень тормозной жидкости внутри цилиндра имеет соответствующие параметры, которые необходимо соблюдать. Если уровень жидкости заметно снизился, необходимо сделать долив. Важный момент: жидкость используется одинаковая, смешивать различные марки строго запрещается.
Болты пневматического усилителя плотно закручивают, они имеют свойство со временем разбалтываться.
Контур гидравлического привода имеет отсек с жидкостью, которую примерно раз в год необходимо заменять новой, полностью сливая старую.

Иногда сцепление попросту пропадает, соответственно, переключение скоростей становится невозможным. Нужно просто отрегулировать величину свободного перемещения педали, проверить целостность диска, которая, скорее всего, будет нарушена, поэтому придется купить новый. Проверяется изоляция проводов, которая страдает от постоянного трения, устанавливают новые мягкие прокладки.

Проблем работы сцепления достаточно много. Данный узел устроен конструкционно непросто, плановая замена детали даже физически является непростым процессом, а ремонт вовсе выполняется несколькими людьми со специальным оборудованием. Чтобы избежать подобных проблем, рекомендуется своевременно проводить диагностику работы узла, проводить плановое техническое обслуживание.
