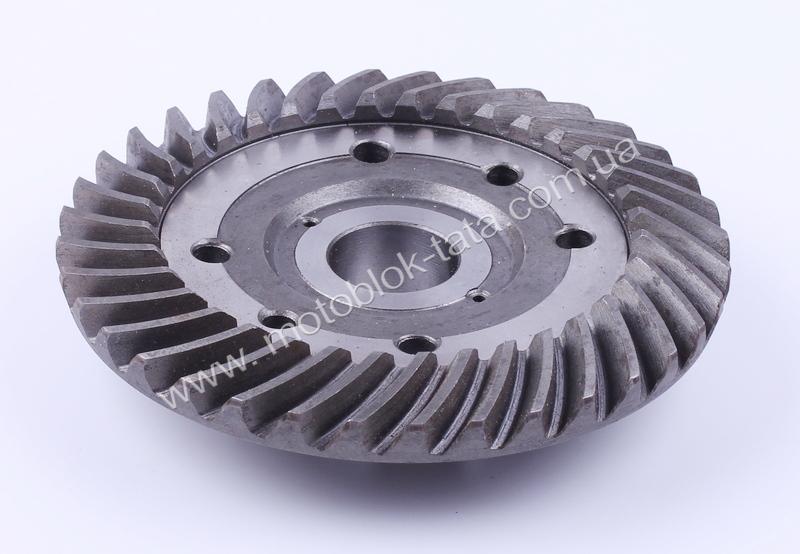

Шестерня дифференциала ЮМЗ-6, Д-65 полуосевая заднего моста
Шестерня полуосевая ЮМЗ 36-2403048 заднего моста Д-65 дифференциала. СССРШестерня полуосевая ЮМЗ-6. Каталожный номер — 36-2403048. Применяется — ЮМЗ-6. Двигатель — Д-65. Производитель — Беларусь
Купить полуосевую шестерню дифференциала заднего моста ЮМЗ понадобится для замены изношенной или сломанной детали. Скорость износа шестерен зависит от эксплуатационных нагрузок на трактор, а также от частоты и полноты технического обслуживания.
Параметры полуосевой шестерни дифференциала заднего моста ЮМЗИзделие поставляется белорусским производителем без посредников. Главные параметры указаны в таблице ниже.
Подходящая техника | ЮМЗ-6 |
Совместимые двигатели | Д-65 |
Каталожный номер | 36-2403048 |
Цена на полуосевую шестерню дифференциала заднего моста ЮМЗ-6 зависит от множества факторов, включая издержки на доставку из страны производства.
Преимущества работы с нами
ОПЛАТА
Оплата покупки возможна удобным для вас способом: на карту, либо наложенным платежом. Нашей главной задачей является обеспечение качества товара, его целостность и полная комплектация.
ДОСТАВКА
Мы гарантируем своевременную доставку продукции в надлежащем виде за короткие сроки. Завершающий этап покупки проводится профессионалами, которые отвечают за качество и работоспособность продукции.
ГАРАНТИЯ
Гарантийный срок на комплектующие предоставлен от производителей запчастей, либо от нашего интернет магазина. В случае неисправности узла в период гарантии, наши квалифицированные мастера устранят поломку бесплатно.
ЗАПЧАСТИ
В интернет магазине представлен большой ассортимент оригинальных запчастей и комплектующих для техники. Если вы не нашли подходящий товар, обращайтесь к консультантам.
Заявка или звонок нам
Консультация специалиста
Оформление заказа
Доставка и оплата
Сотрудничество с нашим интернет магазином запчастей для любого вида техники гарантирует вам отличный сервис, качественные комплектующие и лучшую цену на всю продукцию. Многолетний опыт работы и довольные покупатели свидетельствуют о нашем профессионализме.

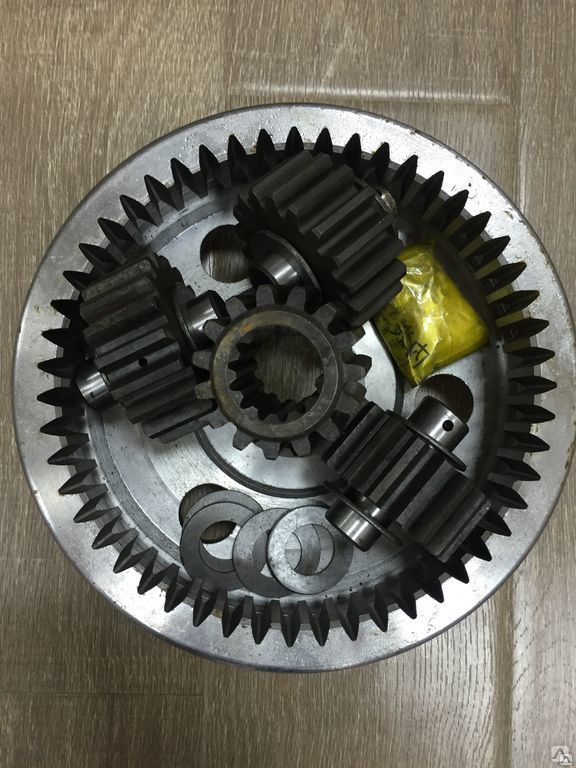

Замена шестерен диффиренциала — KeyProd
Дифференциал — конический, двухсателлитный. Сателлиты — это конические шестерни (z=10), установленные на оси в коробке (корпусе) дифференциала (рис. 74). От выпадения ось сателлитов удерживается ведомой шестерней, которая перекрывает отверстия оси в коробке.
Полуосевые шестерни (z=16) установлены в цилиндрических гнездах коробки и опираются на нее через опорные шайбы. При работе дифференциала, когда полуосевые шестерни вращаются относительно коробки, опорные шайбы вращаются вместе с ними.Подбором опорных шайб по толщине s (см. рис. 74) устанавливается осевой люфт шестерен полуосей в пределах 0…0,1 мм. В некоторых книгах по ремонту автомобилей ВАЗ указано, что момент сопротивления вращению шестерен дифференциала не должен превышать 1,5 кгс-м, что соответствует усилию на максимальном диаметре зубчатого венца полуосевой шестерни примерно 45 кгс. Очевидно, здесь речь уже идет не о люфте, равном нулю, а о каком-то преднатяге. На практике коробку дифференциала с преднатягом шестерен просто не собрать.
Все номинальные и предельно допустимые при износе зазоры приведены на рис. 74. Увеличение зазоров более предельно допустимых может вызвать шум при движении автомобиля на повороте, а стуки при трога-нии автомобиля или при переключении передач обычно связаны с износом оси сателлитов и отверстий в коробке дифференциала и сателлитов.
Постоянный шум при движении может исходить от дифференциала в случае износа подшипников или шлицевого соединения шестерен с полуосями.Для разборки дифференциала необходимо отвернуть 8 болтов (S17; М10х1,25), крепящих ведомую шестерню к фланцу коробки. Болты затянуты значительным моментом (8,5.. .10,5 кгс-м) и если учесть, что для отворачивания болтов потребуется еще больший момент, коробку дифференциала необходимо закрепить в тисках. Закрепление осуществляется по плоскостям окон коробки.
Перед снятием шестерни пометим ее положение относительно коробки. Краской или керном поставим метку на наружном диаметре фланца коробки против какой-либо буквы или цифры, выбитых на конической поверхности ведомой шестерни (поставить метку на шестерне не удастся — у нее слишком твердая поверхность).
Ось сателлитов, как правило, выбивать не требуется, она вынимается свободно. Сателлиты поворачиваются в сторону окон, через которые вынимаются они и полуосевые шестерни с опорными шайбами.
Зафиксируйте места установки полуосевых шестерен с опорными шайбами. Обратите внимание на торцевые поверхности шайб, чтобы стало понятно — относительно какой детали она вращается. С неизношенной стороны, в случае необходимости, можно установить дополнительную шайбу (прокладку).Все трущиеся поверхности должны быть блестящие, чистые и гладкие, как отполированные. Если имеются следы незначительного заедания (схватывания), эти повреждения поверхностей рекомендуется устранить шлифовальной шкуркой зернистостью 10-М40.
Особенно внимательно осмотрите сателлиты — при наличии любых трещин, сколов они уже не пригодны для дальнейшего использования.
Обычно наиболее заметен износ оси сателлитов. Стуки при трогании и переключении передач отчетливо слышны при минимальном диаметре оси в местах сопряжений 15 мм (размер диаметра оси 16_0r0i2 мм). Как правило, ось продают в комплекте с шестернями и опорными шайбами, поэтому перечисленные детали и заменяют комплектом.
Выход из строя коробки дифференциала— довольно редкое явление.
Это может произойти, например, при заедании (схватывании) сферических поверхностей коробки и сателлита, в результате которого наиболее сильно повреждается сферическая поверхность коробки.При сборке дифференциала устанавливаем через окна полуосевые шестерни с опорными шайбами. Через окно вводим сателлит в зацепление с полуосевыми шестернями. В отверстие сателлита вставляем ось, а с другой стороны на ось устанавливаем второй сателлит и, при необходимости проворачивая шестерни, вводим второй сателлит в зацепление с полуосевыми шестернями. Придерживая сателлиты, вынимаем ось и проворачиваем все шестерни (безотносительного их движения) так, чтобы сателлиты вошли в коробку дифференциала и их отверстия совпали с отверстиями коробки. Вставив ось сателлитов, замеряем осевой люфт полуосевых шестерен.
Осевой люфт полуосевых шестерен должен быть в пределах О…0,1 мм. При увеличенном люфте заменяют опорные шайбы на более толстые. Если при шайбах максимальной толщины 2,1 мм не удается получить люфт в пределах О…0,1 мм, рекомендуется заменить шестерни.
Люфт может быть увеличенным не только из-за износа зубьев шестерен, но и при износе сферических поверхностей сателлитов и коробки. Кроме этого на практике приходится иметь дело с запасными частями, у которых размеры уже могут быть равны предельно допустимым (см. рис. 74). Поэтому осевой люфт обычно устанавливается в два-три раза больше допустимого (0,2…0,3 мм) по той причине, что устранить его или уменьшить более толстыми опорными шайбами или дополнительными шайбами не удается. При уменьшении люфта сборка дифференциала затрудняется или становится невозможной.
Собрав дифференциал, тщательно смазываем все трущиеся поверхности трансмиссионным маслом, перемещая шестерни в пределах люфта.
Устанавливаем ведомую шестерню. Посадка шестерни на коробку довольно плотная, при этом притянуть ее к фланцу коробки штатными болтами не удается, они слишком коротки. Точнее и проще происходит посадка шестерни при использовании двух винтов 1 (см. рис. 74). Напомним, что шестерню лучше установить так, как она стояла до разборки.
сборка и регулировка редуктора заднего моста в процессе ремонтастраница 1 | 2 Итак, к сборке редуктора все готово. Детали отдефектованы и закуплены новые. С чего начать? Совершенно условно разделим работу на несколько основных этапов:
1. ремонт межколесного дифференциала редуктора (начало)Операция по сборке дифференциала сама по себе не представляет особой сложности и не требует каких-то особенных знаний. Определяющим моментом при её выполнении является правильный подбор толщины опорных шайб , посредством которых полуосевые шестерни опираются в опорные поверхности соответствующего гнезда в коробке дифференциала. Толщина номинальных опорных шайб, используемых для новых редукторов, составляет 1,8-2,1мм. с шагом равным 0,05мм. В настоящее время в продажу поступают шайбы и ремонтных размеров увеличенной толщины, что значительно облегчает комплектацию при применении бывших в употреблении дифференциальных шестерен и коробок, имеющих некоторую допустимую степень износа. Техническими параметрами установлено, что зазор между зубьями полуосевых шестерен и шестерен-сателлитов должен быть в пределах 0-0,1мм. На практике это означает, что при правильно подобранной толщине опорных шайб, в данном интервале должно находиться осевое перемещение каждой шестерни при приложении к ней нагрузки или, иными словами, суть подбора заключается в практически полной выборке осевых перемещений комплекта полуосевых шестерен. Итак, если коробка дифференциала и шестерни (полуосевые и сателлиты) не заменялись, логично будет предположить, что при сборке дифференциала получим несколько увеличенный боковой зазор в зацеплении полуосевых шестерен и сателлитов, вызванный естественным износом зубьев шестерен и их опорных поверхностей, а также опорных поверхностей самих опорных шайб и посадочных поверхностей дифференциальной коробки. Поэтому, для начала произведем предварительную сборку дифференциала: Для этого:
Разбираем дифференциал и, подобрав опорные шайбы с учетом замеренного приращения, вновь производим окончательную сборку в вышеуказанной последовательности. Перед окончательной сборкой необходимо смазать трущиеся поверхности всех деталей трансмиссионным маслом. В случае установки новых комплектующих дифференциала, проделываем всё вышеизложенное в аналогичном порядке, первично установив опорные шайбы минимальной толщины (1,8мм.). страница 1 | 2 |
|
Однако, при этом должно осуществляться их легкое вращение без заедания и закусывания.
02.10Как работает дифференциал при движении автомобиля. Дифференциалы автомобилей — типы
Механизм трансмиссии, распределяющий крутящий момент двигателя между ведущими колесами и ведущими мостами автомобиля, называется дифференциалом. Дифференциал служит для обеспечения ведущим мостам разной скорости вращения при движении автомобиля по неровным дорогам и на поворотах.
Разная скорость вращения ведущим колесам, проходящим разный путь на поворотах и неровных дорогах, необходима для их качения без скольжения и буксования. В противном случае повысится сопротивление движению автомобиля, увеличатся расход топлива и износ шин.
В зависимости от типа и назначения автомобилей
Рисунок 1 — Типы дифференциалов, классифицированных по различным признакам
Дифференциал, распределяющий крутящий момент двигателя между ведущими колесами автомобиля, называется межколесным.
Дифференциал, который распределяет крутящий момент двигателя между ведущими мостами автомобиля, называется межосевым.
На большинстве автомобилей применяют конические дифференциалы, симметричные и малого трения.
Симметричный дифференциал распределяет поровну крутящий момент. Его передаточное число равно единице (uД = 1), т.е. полуосевые шестерни 3 и 4 (рисунок 2, а, б) имеют одинаковые диаметры и равное число зубьев. Симметричные дифференциалы применяются на автомобилях обычно в качестве межколесных и реже — межосевых, когда необходимо распределять крутящий момент поровну между ведущими мостами.
Рисунок 2 — Кинематические схемы шестеренных дифференциалов
а, б — симметричных; в, г — несимметричных; 1 — корпус, 2 — сателлит; 3, 4 — шестерни
Несимметричный дифференциал распределяет не поровну крутящий момент. Его передаточное число не равно единице, но постоянно (uД ≠ 1 = const), т.е. полуосевые шестерни 3 и 4 имеют неодинаковые диаметры и разное число зубьев. Несимметричные дифференциалы применяют, как правило, в качестве межосевых, когда необходимо распределять крутящий момент пропорционально нагрузкам, приходящимся на ведущие мосты.
Межколесный конический симметричный дифференциал (см. рисунок 2, а) состоит из корпуса 1, сателлитов 2, полуосевых шестерен 3 и 4, которые соединены полуосями с ведущими колесами автомобиля. Дифференциал легкового автомобиля имеет два свободно вращающихся сателлита, установленных на оси, закрепленной в корпусе дифференциала, а у грузового автомобиля — четыре сателлита, размещенных на шипах крестовины, также закрепленной в корпусе дифференциала.
Принцип работы дифференциала
Работу дифференциала при движении автомобиля поясняет рисунок 3.
При прямолинейном движении автомобиля по ровной дороге (рисунок 3, а) ведущие колеса одного моста проходят одинаковые пути, встречают одинаковое сопротивление движению и вращаются с одной и той же скоростью. При этом корпус дифференциала, сателлиты и полуосевые шестерни вращаются как одно целое. В этом случае сателлиты 3 не вращаются вокруг своих осей, заклинивают полуосевые шестерни 4 и на оба ведущих колеса передаются одинаковые крутящие моменты.
Рисунок 3 — Работа дифференциала при движении автомобиля
а — по прямой; б — на повороте; 1, 4 — шестерни; 2 — корпус; 3 — сателлит; 5 — полуось
При повороте автомобиля (рисунок 3, б) внутреннее по отношению к центру поворота колесо встречает большее сопротивление движению, чем наружное колеса, вращается медленнее, и вместе с ним замедляет свое вращение полуосевая шестерня внутреннего колеса.
При этом сателлиты 3 начинают вращаться вокруг своих осей и ускоряют вращение полуосевой шестерни наружного колеса. В результате ведущие колеса вращаются с разными скоростями, что и необходимо при движении на повороте.
При движении автомобиля по неровной дороге
ведущие колеса также встречают различные сопротивления и проходят разные пути. В соответствии с этим дифференциал обеспечивает им разную скорость вращения и качения без проскальзывания и буксования.Одновременно с изменением скоростей вращения происходит изменение крутящего момента на ведущих колесах. При этом крутящий момент уменьшается на колесе, вращающемся с большей скоростью. Так как симметричный дифференциал распределяет крутящий момент на ведущих колесах поровну, то в этом случае на колесе с меньшей скоростью вращения момент тоже уменьшается и становится равным моменту на колесе с большей скоростью вращения. В результате суммарный крутящий момент и тяговая сила на ведущих колесах падают, а тяговые свойства и проходимость автомобиля ухудшаются.
Особенно это проявляется, когда одно из ведущих колес попадает на скользкий участок дороги, а другое находится на твердой сухой дороге. Если суммарного крутящего момента будет недостаточно для движения автомобиля, то автомобиль остановится. При этом колесо на сухой твердой дороге будет неподвижным, а колесо на скользкой дороге — буксовать.
Для устранения этого недостатка применяют принудительную блокировку (выключение) дифференциала, жестко соединяя одну из полуосей с корпусом дифференциала. При заблокированном дифференциале крутящий момент, подводимый к колесу с лучшим сцеплением, увеличивается. В результате создается большая суммарная тяговая сила на обоих ведущих колесах автомобиля. При этом суммарная тяговая сила увеличивается на 20…25% во время движения в реальных дорожных условиях.
Конический симметричный дифференциал является дифференциалом малого трения, так как имеет небольшое внутреннее трение.
Трение в дифференциале повышает проходимость автомобиля, так как оно позволяет передавать больший крутящий момент на небуксующее колесо и меньший — на буксующее, что может предотвратить буксование. При этом суммарная тяговая сила на ведущих колесах достигает максимального значения.
Однако в дифференциале малого трения увеличение суммарной тяговой силы на ведущих колесах составляет всего 4…6%, что также не способствует повышению тяговых свойств и проходимости автомобиля.
Конический симметричный дифференциал малого трения прост по конструкции, имеет небольшие размеры и массу, высокие КПД и надежность. Он обеспечивает хорошие управляемость и устойчивость, уменьшает изнашивание шин и расход топлива. Этот дифференциал также называется простым дифференциалом.
Межосевой дифференциал распределяет крутящий момент между главными передачами ведущих мостов многоприводных автомобилей. Дифференциал устанавливается в раздаточной коробке или в приводе главных передач.
Кулачковые дифференциалы
Кулачковые (сухарные) дифференциалы могут быть с горизонтальным (рисунок 4, а) или радиальным (рисунок 4, б) расположением сухарей. Сухари 3 размещаются в один или два ряда в отверстиях обоймы 2 корпуса 1 дифференциала между полуосевыми звездочками 4 и 5, которые установлены на шлицах полуосей. Сухари в дифференциале выполняют роль сателлитов.
Рисунок 4 — Кинематические схемы кулачковых (а, б) и червячных (в, г) дифференциалов
1 — корпус, 2 — обойма, 3 — сухарь; 4, 5 — звездочки; 6, 8 — червяки; 7 — сателлит; 9, 10 — шестерни
При прямолинейном движении автомобиля по ровной дороге сухари неподвижны относительно обоймы и полуосевых звездочек.
Своими концами они упираются в профилированные кулачки полуосевых звездочек и расклинивают их. Все детали дифференциала вращаются как одно целое, и оба ведущих колеса автомобиля вращаются с одинаковыми скоростями.
При движении автомобиля на повороте или по неровной дороге сухари перемещаются в отверстиях обоймы и обеспечивают ведущим колесам автомобиля разную скорость вращения без проскальзывания и буксования.
Кулачковые дифференциалы являются дифференциалами повышенного трения, так как имеют значительное внутреннее трение, которое позволяет передавать больший крутящий момент на небуксующее колесо и меньший на буксующее колесо. При этом суммарная тяговая сила на ведущих колесах автомобиля достигает максимального значения. Так, за счет повышенного внутреннего трения суммарная тяговая сила на ведущих колесах увеличивается на 10…15%, что способствует повышению тяговых свойств и проходимость автомобиля. Кулачковые дифференциалы относительно просты по конструкции и имеют небольшую массу.
Они широко применяются на автомобилях повышенной и высокой проходимости.
Червячные дифференциалы
Червячные дифференциалы могут быть с сателлитами или без сателлитов. В червячном дифференциале с сателлитами (рисунок 4, в) крутящий момент от корпуса 1 дифференциала через червячные сателлиты 7 и червяки 6 и 8 передается полуосевым червячным шестерням 9 и 10, которые установлены на шлицах полуосей, связанных с ведущими колесами автомобиля.
При прямолинейном движении автомобиля по ровной дороге корпус, сателлиты, червяки и полуосевые шестерни вращаются как одно целое. При движении автомобиля на повороте или по неровностям дороги разная скорость вращения ведущих колес обеспечивается за счет относительного вращения сателлитов, червяков и полуосевых шестерен.
В червячном дифференциале без сателлитов (рисунок 4, г) полуосевые червячные шестерни 9 и 10 находятся в зацеплении с червяками 6 и 8, которые находятся также в зацеплении между собой.
Крутящий момент от корпуса 1 дифференциала передается полуосевым шестерням 9 и 10 через червяки.
Червячные дифференциалы обладают повышенным внутренним трением, которое увеличивает суммарную тяговую силу на ведущих колесах автомобиля на 10…15%. Это способствует повышению тяговых свойств и проходимости автомобиля. Однако червячные дифференциалы наиболее сложные по конструкции. Они самые дорогостоящие из всех дифференциалов, так как их сателлиты и полуосевые шестерни изготавливают из оловянистой бронзы. В связи с этим в настоящее время червячные дифференциалы на автомобилях применяются очень редко.
Другие статьи по теме
дифференциальных вопросов | Дифференциалы западного побережья
Передаточное число дифференциала, положения и шкафчики
Вопросы по дифференциалам
Ниже приведены некоторые из наиболее распространенных вопросов по дифференциалам, которые мы получаем.
Наши специалисты по дифференциалам готовы ответить на ваши вопросы по осям и дифференциалам с понедельника по пятницу с 8:00 до 17:00 по стандартному тихоокеанскому времени.
Какое передаточное число мне нужно?
Дифференциальное передаточное число определяет, сколько раз приводной вал (или шестерня) будет вращаться за каждый оборот колес (или коронной шестерни).Итак, если у вас передаточное число 3,73: 1, ведущий вал поворачивается 3,73 раза за каждый оборот колеса.
Передаточное число рассчитывается путем деления количества зубьев коронной шестерни на количество зубьев ведущей шестерни. Чем выше число, тем ниже передаточное число: передача 5,29 имеет меньшее передаточное число, чем передача 4,10. При более низком передаточном числе приводной вал (и, следовательно, двигатель) поворачивается больше при каждом обороте колеса, передавая на колесо больше мощности и крутящего момента для любой заданной скорости. При движении по бездорожью желательны более низкие передаточные числа.
Более высокие передаточные числа лучше подходят для движения по автостраде, поскольку они работают на более низких оборотах и обеспечивают лучшую экономию топлива.
Изменение размера шин влияет на передаточное число главной передачи. Переход с 30-дюймовой шины на 35-дюймовую шину изменяет передаточное число главной передачи примерно на 17%. Это может привести к выходу двигателя из «диапазона мощности» и снижению производительности и экономии топлива. Чтобы восстановить производительность, вы должны изменить передаточное число, чтобы компенсировать изменение размера шин. Если у вас изначально была передача 3,07, вам потребуется передаточное число примерно на 17% ниже, например 3.55. Если вы хотите улучшить внедорожные характеристики, вам может потребоваться передаточное число 4,10 или ниже.
Рекомендуемая частота вращения двигателя при скорости на шоссе
- 4 цилиндра : 2200 — 3200
- Цилиндр V6 : 2000 — 3200
- Малый блок : 1800 — 2800
- Большой блок : 1800 — 2600
- Дизель : 1600-2800
Ознакомьтесь с нашими удобными калькуляторами!
Полный перечень передаточных чисел зубчатого колеса и шестерни, доступных для вашего конкретного автомобиля или области применения, можно найти в нашем каталоге запчастей, расположенном в правом верхнем углу этой страницы.
Вернуться к началу
Нужна ли мне позиция или шкафчик?
Открытый дифференциал:
Большинство автомобилей поставляется с завода с «открытым» дифференциалом. Открытый дифференциал предназначен для движения автомобиля, а также позволяет одной шине вращаться быстрее, чем другой. (Во время поворота шина на внешней стороне поворота проходит более длинный путь, чем внутренняя шина) Такая конструкция обеспечивает плавное прохождение поворота без вредного износа шины.В ситуации с низким сцеплением (например: одна шина на грязи или льду) открытый дифференциал будет передавать мощность на шину с наименьшим сцеплением, что приводит к пробуксовке шины и отсутствию движения вперед.
Positractions / Limited-Slips:
Дифференциал с ограниченным скольжением или положением обычно использует муфты той или иной формы, которые связывают дифференциал, обеспечивая сцепление с обеими шинами. Муфты будут в некоторой степени проскальзывать, позволяя шинам поворачиваться на поворотах с разной скоростью.
Некоторые дифференциалы повышенного трения более агрессивны, чем другие, а некоторые могут быть настроены или «предварительно нагружены» более или менее агрессивно.Узлы повышенного трения требуют специальной присадки к трансмиссионному маслу и могут дребезжать при повороте. Пакеты сцепления также могут изнашиваться со временем и требовать замены.
Блокировка дифференциалов:
Блокировка дифференциалов бывает различных форм, каждая из которых обеспечивает 100% сцепление с обоими колесами. Дифференциалы с автоматической блокировкой, такие как Detroit Locker или Lockright, вообще не требуют вмешательства водителя. Выбираемые шкафчики, такие как ARB Air Locker, Eaton ELocker и Auburn ECTED, обычно работают как открытый дифференциал, пока водитель не выберет «заблокированный» режим.
Золотники:
Золотник не имеет движущихся частей и в основном превращает оси водителя и пассажира в единый вал оси. Никаких условий для прохождения поворотов не предусмотрено, поэтому стрекот шин неизбежен.
Золотники лучше всего подходят только для гоночных приложений.
Полный перечень блоков позиционирования и дифференциалов блокировки, доступных для вашего конкретного автомобиля или приложения, можно найти в нашем каталоге запчастей, расположенном в правом верхнем углу этой страницы.
В начало
Какое у меня передаточное число?
Самый простой способ — использовать идентифицирующие теги, информацию о спецификации или коды RPO.Этот метод подробно описан на нашей странице дифференциальной идентификации. Другой вариант — запросить у местного дилера по VIN-номеру. Все эти методы являются точными при условии, что предыдущий владелец не изменил зубчатое колесо на другое передаточное число.
Если метки отсутствуют или вы подозреваете, что передаточное число могло быть изменено предыдущим владельцем, выполните следующие действия, чтобы определить передаточное отношение: ИЛИ , вы можете открыть дифференциал и подсчитать количество зубьев коронной шестерни и шестерни.
механизм.
Первый: Определите, есть ли у вас открытый или блокирующийся дифференциал / положение. (Пропустите этот шаг, если вы уже знаете). Когда трансмиссия находится в нейтральном положении или снят ведущий вал, поднимите оба задних колеса над землей и поверните одно колесо. Если другое колесо вращается в противоположном направлении или не вращается совсем, а карданный вал не вращается, ваш дифференциал открыт или у вас изношено положение. Если обе шины вращаются в одном направлении, у вас есть блокируемый дифференциал, функциональное положение или золотник.
Испытание передаточного числа открытого дифференциала : Поднимите одну сторону и поверните шину на 2 полных оборота, тщательно подсчитывая количество полных оборотов карданного вала или вилки шестерни. Число оборотов карданного вала будет указывать на передаточное отношение зубчатого колеса и шестерни. Например, число оборотов на 3 ¾ означает, что у вас передаточное число 3,73.
СОВЕТ : Удвойте количество оборотов шины и разделите результат на два для более точного результата.
Блокирующий дифференциал или работающий тест положительного передаточного числа : Поднимите домкратом обе стороны и поверните одну шину на 1 полный оборот, тщательно подсчитывая количество полных оборотов карданного вала.Это ваше передаточное число. Другими словами, если ведущий вал поворачивается на 3 ¾ оборота, у вас, вероятно, передаточное число 3,73. СОВЕТ : Удвойте количество оборотов шины и разделите результат на два для более точного результата.
В начало
Есть ли у меня шкафчик для одежды или шкафчик?
Переведите коробку передач в нейтральное положение и поддомкратите обе шины. Поверните одну шину. Если другая шина вращается в противоположном направлении, у вас открытый дифференциал, а если она вращается в том же направлении, у вас есть позиция или шкафчик.
Ознакомьтесь с нашими продуктами
Дополнительные ресурсы
2.
972 Как работает дифференциалОСНОВНЫЕ ФУНКЦИОНАЛЬНЫЕ ТРЕБОВАНИЯ: Распределите мощность от вала трансмиссии автомобиля на пару левых и правых колес (1-е ФУНКЦИОНАЛЬНОЕ ТРЕБОВАНИЕ), позволяя колеса вращаются с разной скоростью (ВТОРОЙ ФУНКЦИОНАЛЬНОЕ ТРЕБОВАНИЕ).
ДИЗАЙН-ПАРАМЕТР: Дифференциал
ИСТОРИЯ: Дифференциал был впервые изобретен в Китае, в III век, А.Д.
ГЕОМЕТРИЯ / СТРУКТУРА:
| Компоненты дифференциала Система |
Зубья шестерни : Ведущее колесо и Зубья ведущей шестерни имеют спиральную форму, что позволяет перемещаться вверх и вниз на неровной или неровной дороге условия.
ОБЪЯСНЕНИЕ, КАК ЭТО РАБОТАЕТ / ИСПОЛЬЗУЕТСЯ:
Зачем нужен дифференциал? : Когда машина поворачивает, одно колесо
на «внутренней» дуге поворота, а другое колесо — на
«вне.
«Следовательно, внешнее колесо должно вращаться быстрее, чем внутреннее.
один, чтобы преодолеть большее расстояние за то же время. Таким образом, поскольку
два колеса не двигаются с одинаковой скоростью, необходим дифференциал. Машина
дифференциал расположен посередине между ведущими колесами либо спереди, либо сзади, либо
обе оси (в зависимости от того, передний, задний или полноприводный автомобиль). В
автомобили заднеприводные, дифференциал преобразует вращательное движение трансмиссии
вал, расположенный параллельно движению кабины, до вращательного движения полуосей
(на концах которых расположены колеса), которые лежат перпендикулярно движению автомобиля.
| Повороты, колеса разные Скорости | Расположение дифференциала в автомобиле |
Как это работает: Предполагая, что колеса не проскальзывают и не выкручиваются
управления, следующие два примера движения автомобиля описывают, как работает дифференциал, когда
автомобиль движется вперед и при повороте.
(см. раздел Дифференциал повышенного трения для колесных
скольжение).
| Дифференциал при въезде автомобиля Прямая линия (колеса с одинаковой скоростью) |
Когда автомобиль едет прямо, оба колеса едут одновременно скорость. Таким образом, шестерни планетарной передачи с обгонной муфтой вообще не вращаются. Вместо этого, как вал трансмиссии вращает коронное колесо, вращательное движение передается непосредственно на полуоси, причем оба колеса вращаются с угловой скоростью коронного колеса (у них такая же скорость).
| Дифференциал, когда автомобиль поворачивает A Угол (колеса 2 вне поворота) |
Когда автомобиль поворачивается, колеса должны двигаться с разной скоростью. В
В этой ситуации шестерни планетарной передачи вращаются относительно зубчатого колеса, когда они вращаются.
вокруг солнечных шестерен. Это позволяет неравномерно передавать скорость коронной шестерни на
два колеса.
ДОМИНАНТНАЯ ФИЗИКА:
Переменная | Описание | Метрическая система Единицы | Английский Единицы |
в | Скорость при точка контакта между шестернями | м / с | дюйм / сек |
выигрыш | Угловая скорость коронной шестерни | рад / с | об / мин |
w1 | Угловая скорость одной шестерни / колеса | рад / с | об / мин |
w2 | Угловая скорость другой шестерни / колеса | рад / с | об / мин |
R1 | Радиус шага одна передача | м | дюйм |
r2 | Радиус шага другая передача | м | дюйм |
Штифт | Мощность, от трансмиссия | Вт | Мощность |
Pout1 | Выход на Левый полуоси | Вт | Мощность |
Pout2 | Выход на Полуось правый | Вт | Мощность |
T1 | Момент передается на левое колесо | Н-м | фут-фунт |
T2 | Момент передается на правое колесо | Н-м | фут-фунт |
N1 | Количество зубьев на одной передаче | – | – |
N2 | Количество зубьев на другой передаче | – | – |
| Иллюстрация для объяснения Передаточное число |
Передаточные числа: Передаточное отношение скоростей между шестернями равно в зависимости от соотношения зубьев между двумя соседними шестернями, так что
w 1 x N 1 = w 2 x N 2 ,
, где w — соответствующая угловая скорость, а N = количество зубьев.
на шестерне.
Скорость : Когда две шестерни находятся в контакте и нет проскальзывания,
v = w 1 x r 1 = w 2 x r 2 , где v —
тангенциальная скорость в точке контакта между шестернями, а r — соответствующее
продольный радиус шестерни. В дифференциале, поскольку скорость, передаваемая коронной шестерней
используется обоими колесами (не обязательно с одинаковой скоростью),
w дюйм = (w 1 + w 2 ) / 2
Мощность: Обычно каждое зубчатое зацепление имеет потерю эффективности на 1-2%, поэтому с
три разных сетки от вала трансмиссии до каждого полуоси, система
фактически будет с КПД от 94% до 97%.Для упрощения предположим, что
система на 100% эффективна; затем
P вход = P выход1 + P выход2 , или P в = (T 1 x ширина 1 ) + (T 2 x ширина 2 ),
, где P в — потребляемая мощность от
трансмиссии на дифференциал, а P out — выходная мощность от
дифференциал к колесам.
T — крутящий момент, приложенный к каждой полуоси соответственно.
ОГРАНИЧИТЕЛЬНАЯ ФИЗИКА:
Вещи, которые могут ограничивать или нарушать поведение дифференциала включают контактные напряжения между шестернями, что также ограничивает передачу крутящего момента как усталость, так и потери из-за трения между шестернями.
LIMITED SLIP ДИФФЕРЕНЦИАЛ:
Если одно из колес, прикрепленных к дифференциалу, решает удариться о лед, например, он проскальзывает и вращается со всей скоростью, которую должен распределять дифференциал.Таким образом, механизм блокировки или «дифференциал повышенного трения» позволяет одному колесу скольжение или вращение свободно, в то время как некоторый крутящий момент передается на другое колесо (надеюсь, на сухом земля!).
УЧАСТКИ / ГРАФИКИ / ТАБЛИЦЫ:
Не отправлено
ГДЕ НАЙТИ ДИФФЕРЕНЦИАЛЫ:
В задних мостах большинства легковых и грузовых автомобилей.
ССЫЛКИ / ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ:
http: // www.srl.gatech.edu/education/ME3110/design-reports/RSVP/DR4/catalog/gearbas.htm
http://www.ul.ie/~gordons/lavelles/diflimed.html
Маколей, Дэвид. Как все работает , стр. 49
Конспект лекций, курс 2.72
Как работает дифференциал? 3 вопроса
Нет автомобилей без дифференциалов — иначе мы ехали бы по крутым поворотам с пробуксовкой колес и визгом шин.Этот важный компонент расположен в центре ведущей оси, где его функция заключается в обеспечении того, чтобы два колеса могли вращаться с разной скоростью при движении по поворотам, при этом имея одинаковую тяговую мощность. Крутящий момент двигателя всегда делится в фиксированном соотношении.
Кстати: Полноприводные автомобили имеют дифференциал на каждой оси, плюс центральный дифференциал, который распределяет мощность двигателя между осями в заданном соотношении.
Основным техническим принципом обычно является так называемая коническая дифференциальная передача с клеткой дифференциала, двумя планетарными шестернями и двумя выходными валами.Важнейшей особенностью является то, что две планетарные шестерни образуют соединение между приводом двигателя и двумя выходными валами, но делают это по-разному:
- При движении прямо: Двигатель приводит в движение клетку дифференциала. Планетарные передачи в это время неподвижны. В результате сепаратор и два выходных вала вращаются с одинаковой скоростью. Это означает, что два колеса на оси также вращаются с одинаковой скоростью.
- При движении на поворотах: Теперь внешнее колесо на оси должно преодолевать большее расстояние, поэтому два выходных вала должны вращаться с разной скоростью.Для этого планетарные шестерни дифференциала вращаются вокруг своих осей с разной скоростью. Это уравновешивает разницу в скоростях двух колес.
Основной технический принцип дифференциала становится проблемой, когда две шины на ведущей оси движутся по поверхностям с разным сцеплением, например, по льду и сухому асфальту.
Колесо на льду будет вращаться, а другое вообще не двинется. Автомобиль «застрянет». Это происходит потому, что дифференциал распределяет мощность двигателя в соответствии с сопротивлением шин.Колесо на льду, естественно, имеет значительно меньшее «сопротивление», поэтому дифференциал распределяет на него всю мощность привода. Блокировки дифференциала помогают поддерживать движение в таких ситуациях. Они передают привод обратно на шину, которая вращается медленнее или не вращается совсем. Блокировки дифференциала бывают разных типов.
Очень ясное и понятное объяснение основного принципа дифференциала дает этот короткометражный фильм от 1937 года:
Как работает дифференциал? 3 вопроса — 3 ответа были в последний раз изменены: 10 марта 2021 г., Маркус Исгро
Часть первая: Дифференциальные и планетарные редукторы — Совет недели — Lube Talk
В следующих двух Советах недель мы исследуем дифференциал и планетарную передачу единицах, включая их типы, функции, устранение неисправностей и смазочные материалы.
Первый совет будет охватывать типы и функции редукторов, а второй — поиск неисправностей и смазочные материалы. Цель состоит в том, чтобы улучшить коллективное понимание этих систем, чтобы мы могли предоставлять нашим конечным пользователям полезные технические советы при возникновении проблем. Так что выпейте, расслабьтесь и давайте учиться вместе.
Дифференциал
Дифференциал — это редуктор, который принимает входную скорость от коробки передач и преобразует ее в направление и число оборотов в минуту, которые могут использоваться ведущими колесами.Современная дифференциальная шестерня обычно состоит из гипоидного набора, который соединен с боковой (конической) шестерней, которая входит в зацепление с дифференциальной (конической) шестерней, и конической шестерней противоположной стороны.
Шестерня дифференциала обеспечивает дополнительное уменьшение и позволяет зацепить противоположную ось. Для типичного дифференциала внешнее колесо вращается быстрее, чем внутреннее, при прохождении поворота.
Это необходимо для преодоления дополнительного расстояния, которое внешнее колесо встречается за тот же период времени, что и внутреннее колесо.
Обычно существует три типа дифференциалов:
- Открыть (как показано выше)
- Ограниченное скольжение — содержит муфту, позволяющую переключать мощность между левой и правой стороной одной оси при проскальзывании ведущего колеса.
- Torque Vectoring — новейшая конструкция дифференциала с электронным управлением и датчиками для передачи мощности на колесо (колеса) с тяговым усилием.
Все три типа дифференциалов можно найти на сегодняшнем рынке мобильного и тяжелого оборудования.
Планетарный редуктор
На тяжелом передвижном оборудовании планетарные передачи устанавливаются внутри колес на концах осей. Эти шестерни обычно являются цилиндрическими и состоят из солнечной шестерни, планетарных шестерен и зубчатого венца. Их цель — поддерживать нагрузку на колесо и ось, а также при необходимости обеспечивать дальнейшее снижение скорости вращения колеса.
Оси планетарных шестерен параллельны, и предусмотренное передаточное число варьируется в зависимости от требований.Планетарные редукторы достаточно эффективны, механические потери на ступень всего 4%.
Не пропустите «Совет недели» на следующей неделе, который будет охватывать поиск и устранение неисправностей дифференциала и планетарного редуктора и смазочные материалы.
| Дифференциал Дифференциал
жизненно важное звено в трансмиссии автомобиля, будь то передний
колесный или задний привод. Это значение может быть
проиллюстрировано, наблюдая путь, по которому движется каждое колесо
когда машина поворачивает.При повороте внешнее колесо на каждом
ось должна двигаться дальше, чтобы достичь того же углового
положение как внутреннее колесо на той же оси. Чтобы
путешествовать дальше за такое же время, он также должен
двигаться несколько быстрее, чем внутреннее колесо. Читая страницу трансмиссии (см. Трансмиссия ), можно увидеть
что приводной вал в автомобиле с задним приводом
устанавливается параллельно направлению движения автомобиля.
указывая. Чтобы изменить направление движения
вращающийся вал в соответствии с желаемым направлением

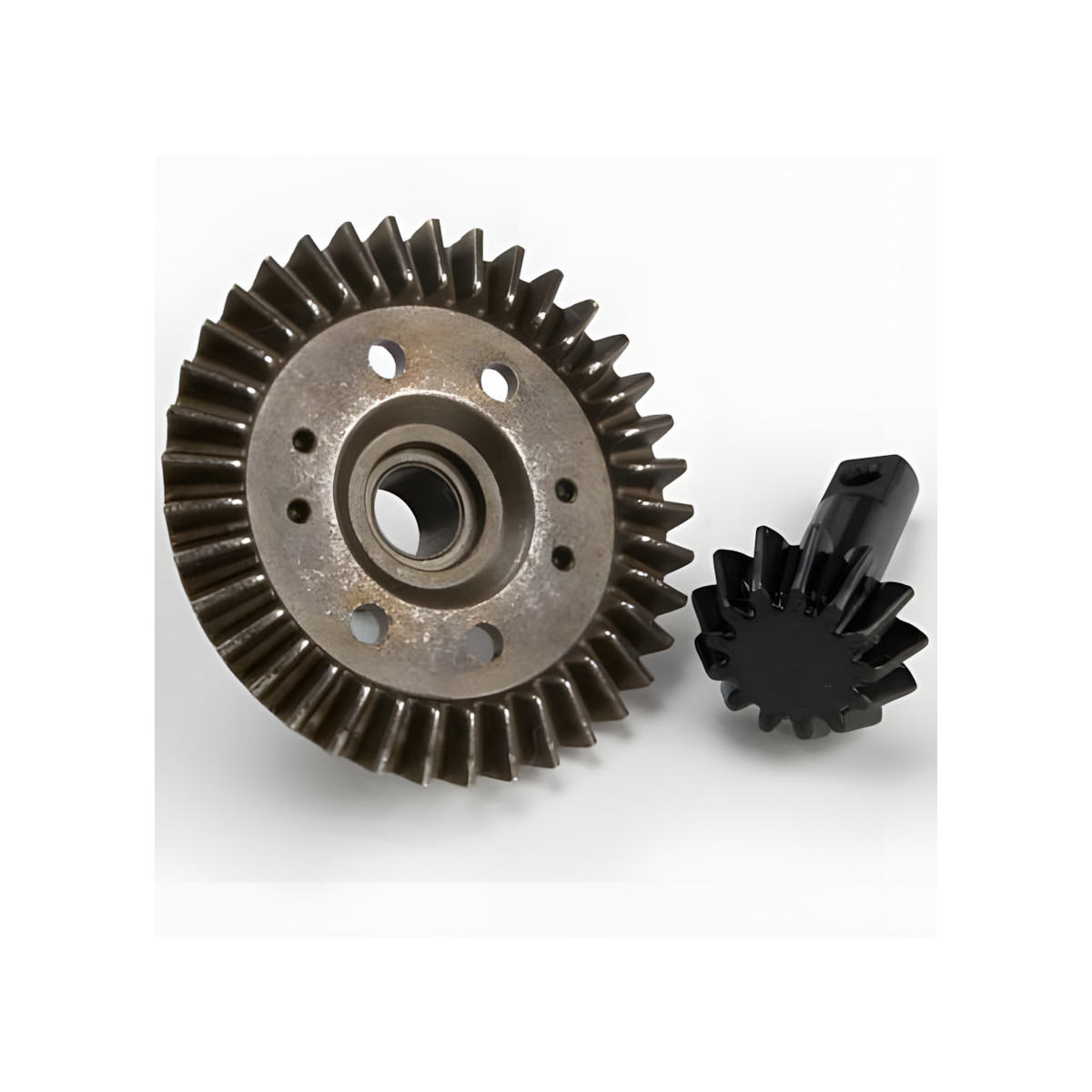

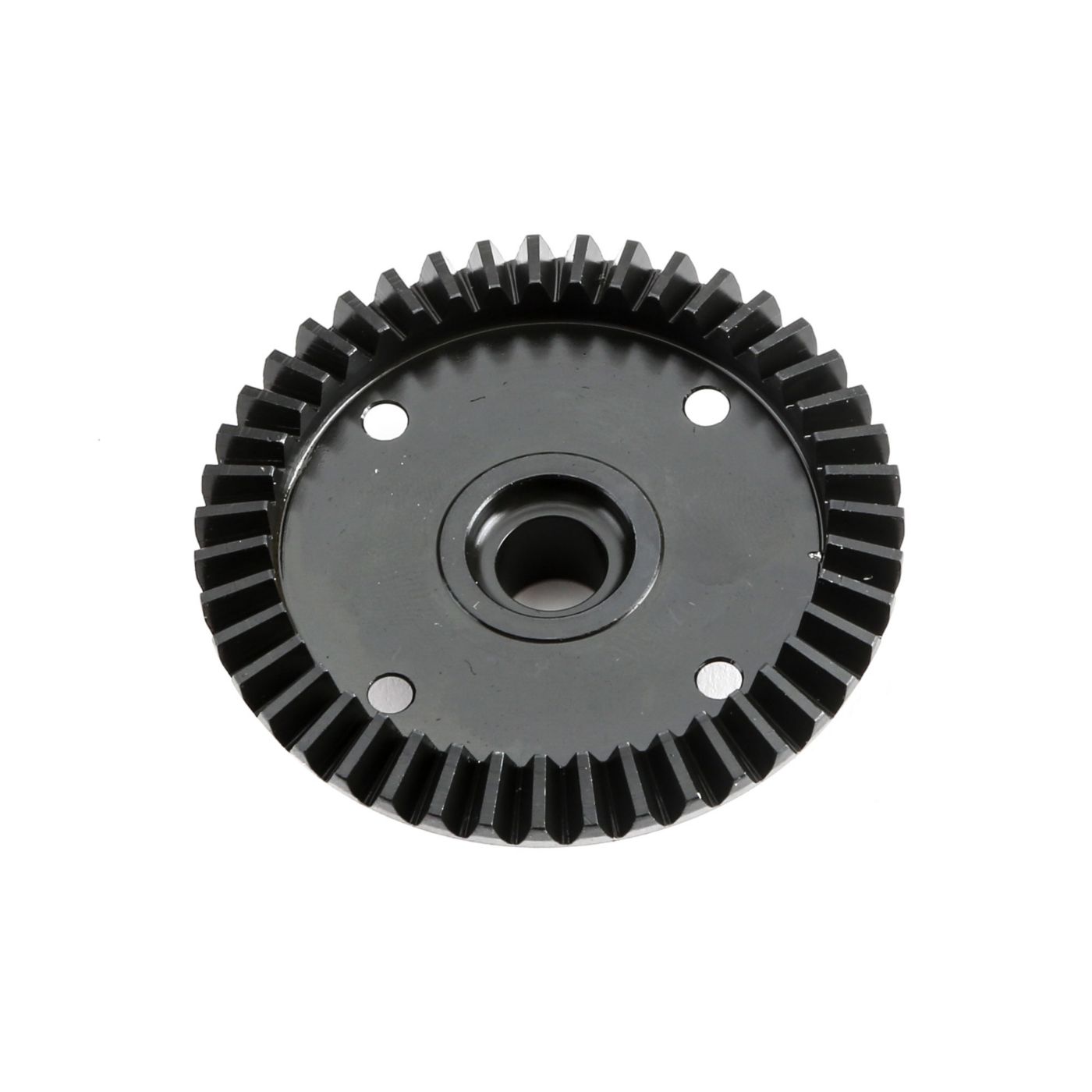

колеса для поворота используются зубчатый венец и ведущая шестерня. В
ведущая шестерня прикреплена к концу приводного вала как
он входит в дифференциальный корпус.Когда он поворачивается, его шестерни
заставить вращаться зубчатое колесо (коронное колесо). Теперь, когда направление вращения учтено, необходимо иметь дело с дифференциальным действием. Прикреплен к кольцевая шестерня — это корпус дифференциала. Он вращается при вращении зубчатого венца.Сбоку через центр корпус дифференциала представляет собой вал, на котором две планеты устанавливаются ведущие (или крестообразные) шестерни. Эти маленькие шестеренки лежат в основе дифференциального действия. Помимо шестерни крестовины, есть две боковые шестерни (солнечные шестерни), каждый прикреплен к одной оси таким образом, что правая ось вал прикреплен к одному, а левый — к другому. Когда автомобиль едет прямо, мощность
передается от ведущей шестерни на коронную (коронную) шестерню
который прикреплен к корпусу дифференциала. При повороте автомобиля шестерни планетарной передачи позволяют колеса поворачивать с разной скоростью, вращая сами, чтобы позволить двум боковым или солнечным шестерням повернуться на разные скорости. Автомобиль с передним приводом имеет такой же тип дифференциал, как и задний привод, но не включать коронную шестерню и ведущую шестерню, так как вал вращение уже является поперечным (см. трансмиссия ). Вместо этого один трех методов передачи мощности от коробка передач к дифференциалу используется:
Независимо от используемого метода, дифференциал в передний привод работает точно так же, как и у заднеприводный автомобиль. Дом Тормоза , Трансмиссия , Электронное управление , Управление выбросами , Двигатель , Шина Формула , Gear Math , Система зажигания , Впускной Система , Подвеска , Крутящий момент и мощность , Трансмиссия |
Но если
ось была сплошным валом, каждое колесо было бы вынуждено
ехать с той же скоростью, и машина будет отлично
трудности с поворотом. Итак, если машина должна иметь возможность поворачивать
плавно, должен быть механизм, позволяющий неравные
скорости на двух колесах на заданной ведущей оси.Это где
используются дифференциалы.
Поскольку их
валы установлены под углом 90 градусов друг к другу,
эта зубчатая передача преобразует продольное вращение в
поперечное вращение.

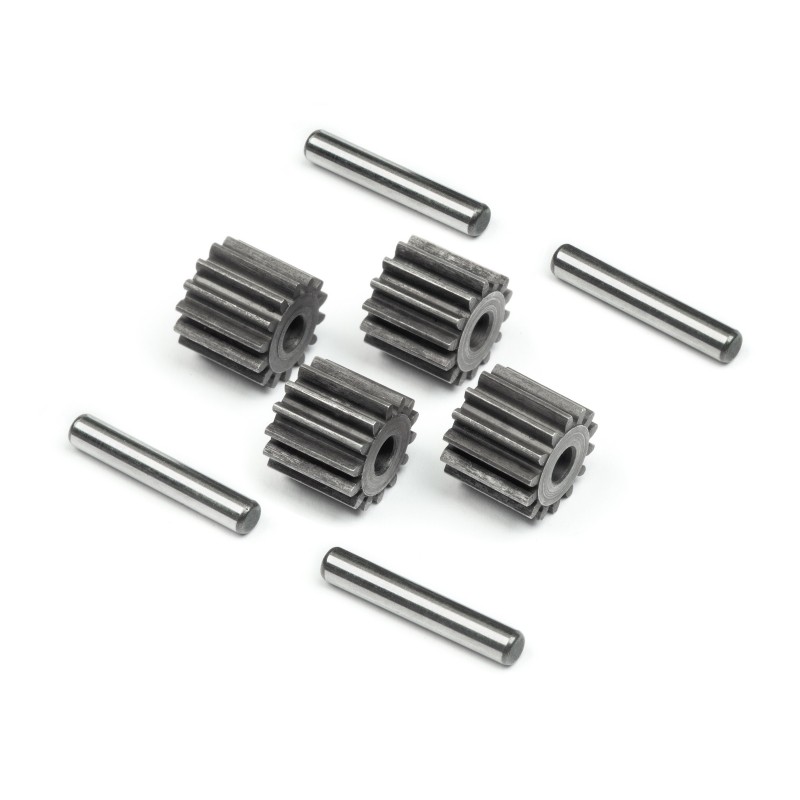

В
корпус дифференциала вращается вместе с коронной шестерней,
заставляя шестерню паука или планетарной шестерни вращаться с
Это. Шестерни паука не крутятся под ними.
обстоятельства, но оставаться в положении относительно
дифференциальный случай. Поскольку они зацеплены стороной
шестерни, каждая боковая шестерня будет вращаться с той же скоростью, что и
водило дифференциала, и будет вести машину.
Информация об обкатке дифференциала и уходе
Процедура обкатки новой шестерни
Все новые зубчатые передачи требуют периода обкатки для предотвращения повреждений от перегрева.
Любая перегрузка или перегрев вызовет разрушение трансмиссионного масла и вызовет чрезмерную нагрузку на зубчатые колеса и шестерни. Пожалуйста, следуйте этим инструкциям, чтобы обеспечить правильный взлом:
- После легкого пробега в течение первых 15-20 миль остановитесь и дайте дифференциалу остыть, прежде чем продолжить.
- Повторите этот процесс два или три раза.
- Шестерни во время обкатки нагреваются сильнее, чем обычно, и требуют двух или трех циклов нагрева для обеспечения надлежащей работы и ожидаемого срока службы.
- Избегайте резкого ускорения и не буксируйте в течение первых 500 миль.
- Если вы планируете выполнить буксировку после начальных 500 миль, отбуксируйте на небольшое расстояние (около 15 миль), а затем остановитесь, чтобы дать дифференциалу остыть в течение 10-15 минут. Затем продолжите поездку в соответствии с планом.
- Если вы уже проехали более 1000 миль на новом дифференциале, то дифференциал уже обкатан.
Не стесняйтесь буксировать как обычно.
- Настоятельно рекомендуем менять масло после первых 500 км пробега.Это удалит любые металлические частицы или фосфорное покрытие, оставшееся с новой зубчатой передачи и подшипников.
дифференциал — наименьшее изменение стимуляции, которое может обнаружить человек
дифференциал Качество, которое различает похожие вещи
дифференциатор лицо, которое (или то, что) различает
дифференциальная стоимость увеличение или уменьшение затрат в результате одной больше или одной единицы продукции меньше
различать приобретать отличительный знак
почтительно, вежливо проявляя уважение к чувствам людей
дифференциальное уравнение уравнение, содержащее дифференциалы функции
дифференциальная диагностика систематический метод диагностики расстройства (например,g., головная боль) без уникальных симптомов или признаков
дифференциальное исчисление Часть математического анализа, которая занимается изменением функции по отношению к изменениям в независимой переменной (или переменных) посредством понятий производной и дифференциала
дифференцированные, сделанные разными или показанные как разные
дифференциация различение вещей как отдельных
дифференцируемые, способные восприниматься как разные
дифференциальная психология раздел психологии, изучающий измеримые различия между людьми
дифференциальный порог наименьшее изменение стимуляции, которое может обнаружить человек
Отличительные признаки
Не стесняйтесь буксировать как обычно.в.
Любая интенсивная эксплуатация или перегрузка в течение первых 500 миль приведет к непоправимому повреждению комплекта передач, что может быть определено путем осмотра комплекта передач, и приведет к аннулированию гарантии.
Рекомендуемое трансмиссионное масло
Название Марка 80w-90 GL5 или лучше.
Совет: если вы собираетесь использовать синтетическое масло, вы можете начать с недорогого масла в течение первых 500 миль, а затем перейти на синтетическое. Причина этого в том, что в процессе обкатки образуется мусор, который загрязняет трансмиссионное масло. Использование в первую очередь недорогого масла гарантирует, что любой лишний металл, образовавшийся во время обкатки, будет вымыт, и вы сможете максимально увеличить срок службы вашего более дорогого синтетического масла в более чистой окружающей среде.
Шум передачи
Шестернидля вторичного рынка в первую очередь рассчитаны на прочность и поэтому производятся из специальных высокопрочных сплавов с меньшим вниманием к тому, насколько тихо они будут работать. Хотя это больше касается легковых автомобилей с хорошей изоляцией, по нашему опыту, увеличение шума, создаваемого крупногабаритными внедорожными шинами, более чем преодолевает любой новый шум от дифференциалов. Другими словами, большинство наших клиентов не заметят разницы, но из-за их высокой прочности следует ожидать, что они будут работать более шумно, чем стандартные шестерни.
Шум и информация шкафчика
Механическая блокировка дифференциалов при нормальной работе издает стук и лязг. Это вызвано множеством факторов, включая механизм, используемый для включения и выключения, нагрузку на каждую ось оси и количество применяемого дросселя. По возможности всегда полностью останавливайтесь перед включением или отключением выбираемого шкафчика, такого как Zip Air Locker, ARB Air Locker или Toyota Electric Locker.
Имейте в виду, что обе задние колеса должны иметь одинаковую высоту от земли до верха шины, чтобы блокировка дифференциала работала должным образом.Если ваши шины не одинакового размера, вы испытаете ускоренный износ шин, а также более высокий нагрев от дифференциала и блокировки, что приведет к сокращению ожидаемого срока службы всех компонентов. Если вы используете шины примерно одинакового размера, все будет в порядке.
Что касается ваших шин, если у вас есть автоматический шкафчик, такой как Grizzly или Spartan, вы должны ожидать ускоренного износа шин из-за срабатывания рундука во время обычной повседневной активности, например, на поворотах.Факторы, влияющие на износ шин, включают в себя то, насколько сильно вы дросселируете, сколько проходит поворотов, сколько сцепления доступно на дорожном покрытии и насколько ровным является дорожное покрытие. Никогда не нажимайте на педаль газа во время поворота, потому что это приведет к автоматическому включению рулевого механизма, что может привести к избыточной поворачиваемости вашего автомобиля.
Суть в следующем: позаботьтесь о своем шкафчике и своем грузовике, и они позаботятся о вас!
Специальное примечание для установки высокой шестерни заднего моста
Мы не даем гарантии на дифференциал High Pinion, если он используется в задней оси.Целью обратного вращения High Pinion является максимизация прочности при использовании на передней оси, но верно и обратное, поскольку это приводит к максимальной слабости при использовании на задней оси. Хотя хорошо поднять заднюю приводную линию и выйти из скал, потому что High Pinion никогда не предназначалась для использования в задней оси, используйте ее там на свой страх и риск . Даже производитель шестерен не гарантирует этого. Спасибо за понимание и удачного сканирования!
Щелкните здесь, чтобы просмотреть наши полные дифференциальные сборки.
Самый быстрый словарь в мире: Словарь.com
4″>дифференциальная шестерня коническая шестерня, позволяющая вращать два вала с разной скоростью; используется на задней оси автомобилей, чтобы колеса могли вращаться с разной скоростью на поворотах
19″>дифференциально дифференциально
76″>почтительно уважительно
