Шиберный насос V IN LINE
расход до 3 м³/ч, напор до 120 м (корпус-металл)
Лопастный насос V MODULAR
расход до 2 м³/ч, напор до 480 м (корпус-металл)
Лопастной насос VP
расход до 3 м³/ч, напор до 50 м (корпус-пластик)
Компания M PUMPS в последние годы расширила линейку оборудования, дополнив ее насосами объёмного действия — шиберные насосы.
Шиберные насосы компании M PUMPS через магнитную муфту с рубашкой обогрева.
В отличии от традиционной конструкции насосов с торцевым уплотнением, компания M PUMPS применила в насосах объёмного действия технологию привода через магнитную муфту.
Шиберные насосы по сравнению с другими имеют следующие преимущества:
- Отсутствие пульсаций
- Возможность образования высокого давления (до 50 бар)
- Высоконадежная герметичная конструкция
- Возможность перекачки сверхвязкой веществ
- Относительно-низкое энергопотребление
- Возможность эксплуатации в реверсном режиме
- Возможность использования в качестве насоса дозатора реагентов и компонентов смесей
- Возможность использования для жидкостей при сверхнизких или сверхвысоких температурах в диапазоне от -32˚С до +260˚С в зависимости от конструктивного исполнения конкретного насоса
- Возможность перекачки жидкостей с высоким содержанием абразивных веществ
- Возможность перекачки жидкостей с включениями смол и клейких веществ
- Возможность работы «на всас» с отдельно стоящей емкости через шланг
- Повышенная надежность работы в обоих направлениях (всасывание / нагнетание)
Высокая «ремонтопригодность».
Основной возможный вид текущего ремонта — замена пластин, легко выполняется обслуживающим персоналом без привлечения сторонних специалистов.

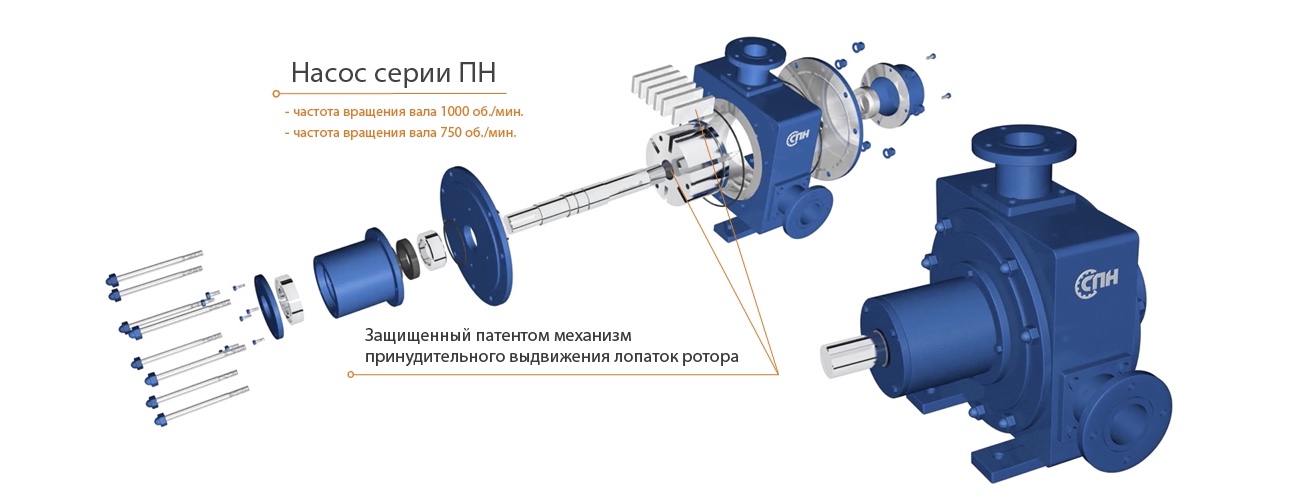

Основными конструктивными элементами шиберного насоса
Шиберные насосы можно использовать для перекачки и (или) дозировка:
- особо опасных ядовитых веществ
- огнеопасных веществ
- взрывоопасных веществ
- химически агрессивных веществ
- вязких веществ
- веществ с переменной вязкостью
- воды различного происхождения и назначения,
в том числе даже авиационное топливо, аэрозоли, ГСМ и топливо различных типов, спирты и растворители, аммиак, сжиженный нефтяной газ, фреон и многое другое.
Благодаря обозначенной конструктивным параметрам и характеристикам использования данного типа насосов возможно в широком спектре отраслей. А именно:
- химическая промышленность
- нефтехимическая промышленность
- нефте- и газо- добывающие и перерабатывающие отрасли
- пищевая промышленность (все отрасли)
- спиртовая промышленность
- сахарно-паточный промышленность
- коммунальное хозяйство
- другие специальные области
Высокоскоростные шиберные насосы Blackmer серии SGL
Высокоскоростные насосы Blackmer® SGL, входящие в линейку кавитационных пластинчатых насосов, предназначенных для жидкостей с высоким давлением пара, предназначены для перекачки или рециркуляции хладагентов и других сжиженных газов.
Скользящая лопасть, конструкция прямого вытеснения обеспечивает отличную способность заливки и высокую производительность в широком диапазоне температур и перепадов давления. Лопатки саморегулируются по мере износа, поддерживая эффективность нового насоса. Лопатки, гильза и концевые диски легко заменяются, возвращая насос в новое состояние. Насосы SGL доступны в размерах 1,25 и 1,5 дюйма.
Спецификация.Принцип работы.Особенности и преимущества:- Конструкция гильзы для подавления кавитации для снижения шума, вибрации и износа, обычно вызываемых захваченными парами.
- Сменный корпус, вкладыши и концевые диски позволяют легко восстановить насосную камеру до состояния, аналогичного новому.
- Дополнительные механические уплотнения и эластомеры обеспечивают совместимость с хладагентами и другими
- специальными газами.
- Доступны размеры 1,25 и 1,5 дюйма.
- Конструкция из ковкого чугуна с внутренним предохранительным клапаном.
- Симметричная опора подшипника обеспечивает равномерную нагрузку и износ в течение длительного срока службы.
- Регулируемый предохранительный клапан защищает насос от чрезмерного давления.
- Преимущества лопастной технологии:
- Уникальная конструкция шиберного насоса самонастраивается на износ для поддержания расхода.
- Отличные возможности самовсасывания и сухого хода.
- Конструкция с скользящими лопастями обеспечивает стабильную производительность и бесперебойную работу.
- Простота обслуживания: лопатки можно легко заменить, не снимая насос с трубопроводной системы.
- Высокая высота всасывания и возможность снятия изоляции.
- Низкие эксплуатационные расходы и низкие затраты в течение жизненного цикла.
Применение:
- Бутадиен.
- Бутен.
- Диметиловый эфир.
- Этилхлорид.
- ГХФУ-22.
- ГФУ-23.
- ХКФ – 125.
- УВК-134а.
- ГФУ – 143.
- ГФУ-152а.
- МАПП Газ.
- Метилхлорид.
- Н-пентан.
- Р11, Р12, Р13, Р22, Р112, Р113, Р114, Р115, Р502.
- Хладагенты – MF/TA/TMS/TF.
- Большинство смесей серий 400 и 500.
- Сернистый газ.
- и другие.
Производительность и технические характеристики
Данные о производительности насоса
Максимальные эксплуатационные ограничения
Общая характеристики.
| Доступные модели | SGLR1.25, SGL1.25, SGL1.5 |
| Номинальный диапозон расхода | SGRL1.25: 19-61 л/мин SGL1.25: 19-79 л/мин SGL1.5: 27-121 л/мин |
| Перепад давления | 150 фунтов на кв. Дюйм (10,3 бар) |
| Макс. рабочее давление (MAWP) | 525 фунтов на кв. Дюйм (36,2 бар) |
| Вязкость | 0.2 — 4,250 cP |
| Температура | От -30 до 240 ° F (от -34 до 115 ° C) |
| Мин/Макс скорость (об / мин) | 850 — 1,750 rpm |
| Первичные материалы конструкции | Ковкий чугун |
| Ориентация соединения | Боковой впуск | Боковой выход |
| Материалы лопасти | Дюраван Ламинат EC |
| Доступные сертификаты | Гидростатический тест Тест производительности Тест NPSH Материал (фактический или типовой) Габаритные (только насос или агрегат) |
Размеры
| Модель насоса | L | W | H | Примерный вес | |
|---|---|---|---|---|---|
| SGL1.25, SGL1.5, SGRL 1.25 | Дюймы | 9-3/8 | 9-1/8 | 9-1/8 | 29 фунтов |
| мм |  1 | 231.8 | 231.8 | 13.2 кг |
| Деталь | Материал |
|---|---|
| Корпус, головки, крышка предохранительного клапана | Ковкий чугун: ASTM 536 |
Варианты подключения
| Параметры | Описание |
|---|---|
| Параметры ориентации | Правая рука: ВХОД справа, если смотреть с ведомой стороны |
| Левая рука: ВХОД слева, если смотреть с ведомой стороны | |
| Параметры портов | Боковой выход: выход 180 °, линейное отверстие |
| Варианты подключения | NPT (с резьбой) |
| Варианты монтажа | Только насос |
| Варианты уплотнения | Одинарное механическое уплотнение Blackmer |
Параметры лопасти
| Материал | Темпратурные ограничения | Вязкость |
|---|---|---|
| Duravane | от -25°F до 240°F (-32°C до 115°C) | 0. 2 — 4,250 cP |
| STD Laminate | от -30°F до 350°F (-34°C до 177°C) | 0.2 — 4,250 cP |
Варианты эластомеров
| Матриал | Температурные ограничения |
|---|---|
| HNBR | от -30°F до 240°F (от -34°C до 115°C) |
| FKM | от -15°F до 240°F (от -26°C до 115°C) |
| PTFE — SS Spring | от 0°F до 240°F (от -18°C до 115°C) |
| Неопрен | от -30°F до 240°F (от -34°C до 115°C) |
Комплекты для технического обслуживания
| Модели | Описани | Номер | ||
|---|---|---|---|---|
| SGRL1.25A | Ремкомплект | 898832 | ||
| SGL1.25A | Ремкомплект | 898833 | ||
SGRL1.25A, SGL1.25A, SGL1. 5A | Комплект — Обслуживание | 898733 | ||
| SGL1.5A | Ремкомплект | 898834 | ||
Полезная информация о лопастных насосах
Что такое лопастной насос?
Пластинчатые насосы относятся к типу роторных объемных насосов. Набор лопастных лопастей, радиально установленных на цилиндрическом роторе, образует ряд отсеков, в которых жидкость может улавливаться и транспортироваться по системе. Лопасти обеспечивают плотное прилегание к стенке насосной камеры, предотвращая утечку жидкости обратно через насос. Лопастные насосы особенно полезны для перекачивания жидких жидкостей при высоком давлении. Насосы обеспечивают низкую пульсацию, точные потоки и имеют закаленные компоненты, устойчивые к износу и увеличивающие срок службы насоса.

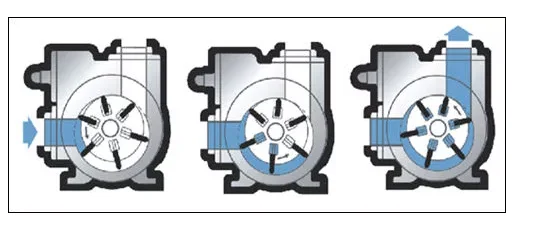

Как работает лопастной насос?
Во время цикла вращения объем между соседними лопатками изменяется из-за эксцентричного монтажного положения ротора.
Это создает насосное действие. Существует два основных типа лопастных насосов: пластинчатые и гибкие (см. рис. 1):
В пластинчатом насосе лопасти устанавливаются в радиальные пазы цилиндрического ротора. Когда насос неподвижен, лопасти находятся в своих пазах. Однако, когда вал вращается с достаточной скоростью (около 700 об/мин), лопасти перемещаются наружу под действием центробежной силы, сохраняя тесный контакт с перфорированным кулачковым кольцом вокруг стенки корпуса. Лопасти также могут быть подпружинены, чтобы обеспечить контакт даже при остановленном насосе. Любой износ, возникающий на кромке лопастей, компенсируется дополнительным удлинением.
В насосах с гибкими лопастями ротор или рабочее колесо изготовлено из гибкого материала и имеет несколько гибких лепестков, поддерживающих контакт с перфорированным кулачковым кольцом и корпусом насоса. Ротор смещен и немного больше корпуса насоса, поэтому лопасти сжимаются на «короткой» стороне цикла и снова расширяются на противоположной стороне, поскольку они соответствуют внутренней форме насосной камеры.
Это действие создает отдельные отсеки между лопастями, которые расширяются на входе в насос, создавая всасывание, и сжимаются на выходе, вызывая нагнетание. Допускается некоторый износ кулачков ротора, поскольку они больше корпуса насоса.
Корпуса лопастных насосов могут быть сбалансированными , несбалансированными или переменными . Насосы, показанные на рисунке 1, имеют несбалансированную конструкцию, поскольку ротор смещен: центр приводного вала и центр корпуса насоса не совпадают. Разность давлений между входом и выходом может вызвать вибрации и повышенный износ подшипников приводного вала. В сбалансированной конструкции центр корпуса насоса и ротора совпадают (см. рис. 2). Чтобы достичь этого и при этом сохранить ту же функциональность, полость насоса имеет эллиптическую, а не круглую форму. Пары впускных и выпускных отверстий на противоположных сторонах насоса также компенсируют любой дисбаланс давления. В изменяемой конструкции размеры насосной камеры могут варьироваться.
Эта функция позволяет регулировать скорость нагнетания насоса.
Существует несколько других конструкций, включая насосы с внешними лопастями . В них лопасти (гибкие или жесткие) вставлены в корпус насоса вместо ротора. Насосы этого типа предпочтительны для работы с жидкостями, содержащими твердые частицы.
Каковы преимущества лопастного насоса?
Лопастные насосы идеально подходят для перекачивания жидкостей с низкой и средней вязкостью, включая жидкости с вовлеченными газами, и могут обеспечивать точную, плавную производительность с низкой пульсацией. При изменении давления подачи лопастной насос будет продолжать обеспечивать постоянный расход. Они особенно известны своей сухой заливкой, простотой обслуживания и хорошими характеристиками всасывания в течение всего срока службы насоса. Внутренний контакт металла с металлом отсутствует, и насосы самокомпенсируют износ за счет удлинения лопастей. Лопастные насосы могут работать с жидкими жидкостями при относительно высоком давлении и могут работать всухую в течение коротких периодов времени.
Они также являются реверсивными, поэтому их можно использовать для загрузки и разгрузки судов, а также для обеспечения полного извлечения жидкости из напорных шлангов.
Каковы недостатки лопастного насоса?
Эффективность лопастного насоса снижается с увеличением вязкости жидкости, поэтому они не подходят для жидкостей с высокой вязкостью. Максимальный перепад давления при работе лопастного насоса составляет около 15 бар. Пластинчатые насосы с гибкими лопастями можно использовать для перекачивания жидкостей, содержащих твердые частицы, но лопастные насосы больше подходят для чистых жидкостей. Насосы с гибкими лопастями можно использовать с шламами, но может потребоваться ограничение скорости насоса для уменьшения износа. Пластинчатые насосы подвержены разрушительному износу при использовании сырья, содержащего абразивы, и обычно требуют защиты с помощью фильтра на стороне всасывания.
Если в насосе не используется магнитная муфта, для привода потребуется уплотнение вала определенного типа, что может стать источником утечек.
Механически лопастные насосы сложны со многими деталями, но любое техническое обслуживание по замене изношенных лопастей или уплотнений вала, как правило, простое и недорогое. Как и в случае с большинством поршневых насосов, в случае засорения ниже по потоку необходима некоторая форма сброса давления. Лопастные насосы с несколькими лопастями будут давать по существу беспульсирующий поток, но пульсация может быть проблемой на низких скоростях с насосами, оснащенными только одной или двумя лопастями.
Из каких материалов сделаны лопасти?
Скользящие лопасти часто изготавливаются из материалов, способных к самосмазыванию, поэтому они могут легко скользить в пазах своего ротора и по корпусу. Они доступны из углерода, полиэфирэфиркетона для химической стойкости, армированного стекловолокном ПТФЭ или бронзы.
Роторы насосов с гибкими лопастями изготавливаются из различных материалов для обеспечения химической совместимости с перекачиваемыми жидкостями. Например: натуральный каучук (для жидкостей на водной основе), неопрен, Viton®, нитриловый каучук (для пищевых продуктов, жиров, топлива и масел), EPDM (для пищевых продуктов, горячих жидкостей, кислых и щелочных жидкостей) или карбид кремния (для очень высоких температуры)
Для каких целей используются лопастные насосы?
Типичные области применения лопастных насосов:
- Перекачивание СНГ
- Загрузка и транспортировка топлива в автомобильных и авиационных системах
- Хладагенты холодильные: аммиак, фреоны
- Химическая промышленность: перенос кислот, растворителей, водных растворов
- Растворители, водные растворы
- Диспенсеры для напитков
Сводка
Пластинчатый насос представляет собой роторный объемный насос.
Он состоит из лопаток, установленных радиально на цилиндрическом роторе, эксцентрично расположенном в корпусе насоса. Лопасти плотно прилегают к стенке корпуса. Во время цикла вращения объем между соседними лопастями изменяется из-за эксцентричного монтажного положения, создавая всасывание и всасывание жидкости на входе в насос, а также сжатие и нагнетание заключенной жидкости на выходе.
В пластинчатом насосе жесткие лопасти устанавливаются в радиальные пазы цилиндрического ротора. Когда вал вращается с достаточной скоростью, лопасти движутся наружу под действием центробежной силы, сохраняя тесный контакт со стенкой корпуса. Лопасти также могут быть подпружинены, чтобы обеспечить контакт даже при остановленном насосе. В лопастном насосе с гибкими лопастями ротор изготовлен из гибкого материала и имеет несколько гибких лепестков, поддерживающих контакт с корпусом насоса.
Лопастные насосы идеально подходят для перекачивания жидкостей с низкой и средней вязкостью, включая сжиженный нефтяной газ и жидкости с вовлеченными газами, и могут обеспечивать плавную производительность с низкой пульсацией.
Скорость и эффективность откачки снижаются с увеличением вязкости жидкости. Лопастные насосы могут использоваться для перекачивания жидкостей, содержащих твердые частицы. Может потребоваться ограничение скорости насоса для уменьшения износа, хотя лопастные насосы могут допустить и компенсировать это в некоторой степени за счет выдвижения лопастей. Смачиваемые компоненты доступны в широком диапазоне материалов для химической совместимости с перекачиваемыми жидкостями.
