Кратко об автомобильном кондиционере
Уважаемые автовладельцы, кондиционер является агрегатом, создающим и поддерживающим в салоне автомобиля заданный микроклимат. Кондиционер автомобиля, так же как и любое другое оборудование, требует своевременного обслуживания. Именно поэтому, чтобы поддерживать его в рабочем состоянии, требуется периодическая дезинфекция испарителя, дозаправка кондиционера, чистка конденсора, и ряд других процедур, предотвращающих выход его из строя.
Об автомобильном кондиционере.
Микроклимат в салоне автомобиля оказывает огромное влияние на состояние водителя и пассажиров. Наиболее благоприятная температура воздуха в салоне автомобиля составляет 18-25°С, при относительной влажности не более 70%. При более низких температурах воздуха наблюдается переохлаждение организма, при более высоких наступает физическое утомление, замедляется реакция водителя, появляются ошибки в управлении автомобилем. Немаловажное значение для терморегуляции организма человека имеет фактор движения воздуха в салоне, однако, сквозняки в салоне способны вызвать простудные заболевания.
Кондиционирование воздуха в автомобиле – это создание и поддержание микроклимата внутри его салона, то есть повышение или понижение температуры воздуха, обеспечение комфортной влажности, циркуляции и фильтрации воздушной среды, устранение неприятных запахов от работающего двигателя и окружающей среды.

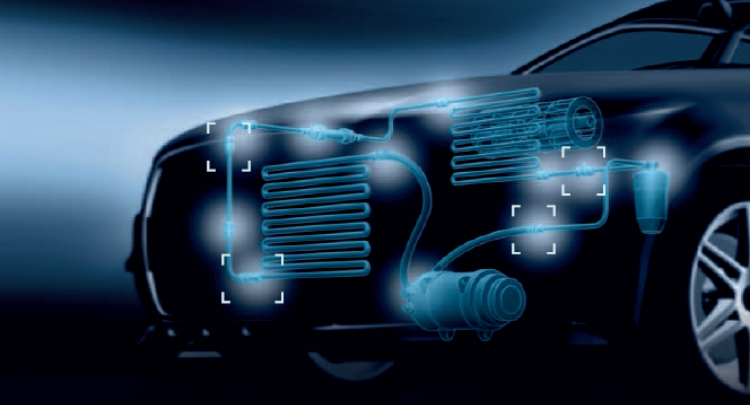

Автомобильный кондиционер представляет собой замкнутую герметичную систему, в которой принудительная циркуляция хладагента обеспечивает отвод тепла из салона автомобиля. При этом работа кондиционера возможна только при работающем двигателе автомобиля, так как привод компрессора осуществляется приводным ремнем от коленчатого вала двигателя через электромагнитную муфту. При подаче напряжения на ее обмотку ведомый диск и шкив вращаются синхронно, приводя в движение вал компрессора.
В настоящее время в автомобильных кондиционерах применяются следующие типы компрессоров:
• аксиально-поршневые;
• ротационно-лопастные;
• поршневые (рядные и V-образные).
Вал компрессора – единственное место в системе, где имеет место подвижное торцевое уплотнение, обеспечивающее требуемую герметичность системы.
При включении кондиционера компрессор отбирает у двигателя мощность 6–10 л.с, при этом расход топлива увеличивается на 5-10%, вследствие чего возрастает нагрузка на систему охлаждения двигателя. Поэтому автомобиль, оборудованный кондиционером, должен иметь более эффективную систему охлаждения (увеличенный радиатор, дополнительные или более мощные электровентиляторы и т. д.).
При этом, на всех современных автомобилях при включении кондиционера автоматически повышаются обороты холостого хода двигателя. Конденсатор автомобильного кондиционера, как правило, выполнен из алюминиевого сплава. В нем происходит конденсация нагнетаемого компрессором хладагента с выделением тепла в окружающий его воздух. Для лучшего обдува встречным потоком воздуха конденсатор устанавливается перед радиатором системы охлаждения двигателя и оборудуется дополнительными электровентиляторами для эффективного охлаждения конденсатора при неподвижном состоянии автомобиля.
Это самая уязвимая часть автомобильного кондиционера, подверженная не только механическим повреждениям, но и чрезвычайно сильной электрохимической коррозии.
Испаритель автомобильного кондиционера располагается в салоне автомобиля вместе с радиатором отопителя на пути восходящего воздушного потока. Переход хладагента из жидкого состояния в газообразное происходит в нем с интенсивным поглощением тепла из проходящего через него воздушного потока, что и обеспечивает охлаждение воздуха в салоне.
Промывка системы автомобильного кондиционера.
При помощи промывки из системы автомобильного кондиционера удаляются различные примеси – излишки масла, отстой, продукты износа компрессора, грязь.
Заправка авто кондиционера — самая частая причина промыть автокондиционер так как она, как правило, требуется если автомобиль долгое время эксплуатировался с разгерметизированной системой – например неисправный радиатор или компрессор был демонтирован, зимой кондиционер вроде как не нужен, а весной владелец автомобиля, вспоминает, что, летом кондиционер был бы очень кстати, приезжает в автоцентр для того чтобы восстановить работу системы и заправить кондиционер.
И для многих, неприятным сюрпризом оказывается тот факт, что для нормальной работы автомобильного кондиционера, просто установить новую деталь взамен демонтированной уже не достаточно. Дело в том что за это время в систему уже успели попасть частицы грязи, пыли, антигололедный реагент, которым щедро поливают дороги, влага и т.п. Все это способно вывести из строя компрессор за считанные недели. Поэтому мастер рекомендует произвести промывку системы.
Так же промывка системы требуется если заклинило компрессор кондиционера. Простой заменой тут уже не обойтись. Продукты износа старого компрессора – тефлоновое покрытие поршней, алюминиевая стружка, графит уже успели попасть в систему. Если перед установкой нового компрессора сэкономить и пренебречь процедурой промывки системы, то новый компрессор проработает совсем недолго. Учитывая стоимость нового компрессора – весьма сомнительная экономия.
Поэтому если Вы услышали шум или гул компрессора кондиционера, то не откладывайте посещения сервисного центра и звоните нам в колл-центр по ремонту автомобильных кондиционеров.
Тем самым вы сэкономите массу времени и средств. Так как процедура промывки достаточно трудоемкая и достаточно дорогостоящая, иногда приходится разбирать половину салона автомобиля для того чтобы демонтировать испаритель, а в особо запущенных случаях для того чтобы качественно очистить внутренние поверхности теплообменника и трубок (ресивер осушитель, трв, расширительная трубка и компрессор не промываются) приходится расходовать большое количество промывочной жидкости.
Каждая промываемая деталь снимается и промывается отдельно, только так можно сделать эту работу с гарантированным качеством. В своей работе мы используем специальные промывочные жидкости, которые эффективно удаляют загрязнения с внутренних поверхностей фреонопроводов и теплообменников, и в то же время не оказывают отрицательного воздействия на промываемые детали.
Но все же не все детали подлежат промывке. Как уже было сказано выше, ресивер — осушитель, расширительная трубка и терморегулирующий вентиль не промываются.
Ресивер осушитель – это фильтрующий элемент, который в первую очередь забивается грязью и подлежит замене. Так же очень часто приходится менять трв или расширительную трубку.
Из всего вышесказанного можно сделать вывод, что промывка системы автомобильного кондиционера показана при замене неисправного компрессора кондиционера на новый, если в систему попали продукты износа компрессора или если система долгое время была разгерметизирована.
Процедура это весьма трудоемкая и достаточно дорогостоящая. Стоимость этой услуги складывается из стоимости работ по демонтажу и установке промываемых узлов системы автомобильного кондиционера, стоимости работ по промывке, стоимости самой промывочной жидкости, нового ресивера осушителя и, если требуется, терморегулирующего вентиля или расширительной трубки.
Пять главных ошибок, которые могут убить кондиционер автомобиля
Редкое использование
Когда владелец автомобиля стремится включать климатическую установку пореже (чтобы не продуло, чтобы поменьше расходовалось топливо и т.
п), а зимой вообще забывает, что в его машине есть кондиционер или климат-контроль, он провоцирует поломки. Дело в том, что такие устройства следует включать как минимум раз в месяц вне зависимости от времени года и давать системе поработать как минимум полчаса. Не исключение даже сильные морозы. В особенности такую методу следует практиковать, если авто не новое.
В противном случае высока вероятность того, что многочисленные прокладки в соединениях труб и шлангов потрескаются и начнут пропускать дорогостоящий хладагент. Кроме того, без смазки могут выйти из строя узлы компрессора. Однако случается, что в холодную погоду кондиционер может попросту не запуститься, поскольку не позволит управляющая электроника. В этом случае «погонять» климатическую установку рекомендовано в теплом гараже или на подземной парковке супермаркета. Как вариант, стоит ловить моменты относительной оттепели для совершения необходимой процедуры прокачки».
Игнорирование утечки хладагента
По разным причинам по мере эксплуатации автомобиля фреон или другой газ, которым заправлена климатическая установка, уходит в атмосферу.
Обычно при эксплуатации машины в нормальном режиме испарение фреона до критических значений произойдет примерно через два года. Если система кондиционирования расходует хладагент быстрее, необходимо искать причину неисправности. Чаще всего, причина — в утечке хладагента, которую может вызвать повреждение трубопроводов или радиатора охлаждения.
Как вариант — камнями, которые залетают на ходу через радиаторную решетку. Утечка возможна также из пересохших резиновых накладок в местах соединения элементов системы. Еще одна нередкая причина утечки — пробой испарителя или сальника компрессора. Что происходит потом? Если из системы ушла половина хладагента, компрессор начнет гонять оставшуюся половину с повышенной интенсивностью, что ухудшит циркуляцию масла в системе. Металлическая стружка осядет на стенках магистральных трубок, засорит фильтр-осушитель и конденсор. В результате беззаботный хозяин может раскошелиться на новый компрессор, конденсор, работу по установке, промывке и заправке системы.
Грязный радиатор охлаждения
Нежелание следить за чистотой радиатора охлаждения (он находится перед радиатором системы охлаждения двигателя) приводит к тому, что мусор, тополиный пух, листья, пыль и насекомые засоряют соты радиатора. Из-за загрязнения радиатора системы кондиционирования ухудшается теплообмен, соответственно снижается эффективность хладагента — салон попросту не охлаждается в той мере, на которую вы рассчитываете.
Более того, компрессор кондиционера может перегреться и выйти из строя. Выход прост и очевиден — достаточно промывать радиатор кондиционера, равно как и радиатор охлаждения двигателя как минимум раз в два года или когда пробег машины превысил 100 тысяч км. Кроме того, если мусор еще не успел запрессоваться в соты, его можно выковырять из пазов решетки тонкой пластиной или линейкой.
Игнорирование посторонних шумов из кондиционера
Посторонние шумы в области кондиционера — верный признак возникшей неисправности этого узла. Громкий шум сигнализирует о том, что изношен компрессор.
Если проигнорировать этот грохот, шкив компрессора может заклинить, что приведет к разрыву ремня и повреждениям в моторном отсеке. Постукивания после выключения климатической установки сигнализируют о том, что может быть изношен подшипник шкива.
В свою очередь писк после включения кондиционера — признак износа или недостаточного натяжения поликлинового ремня кондиционера. И, наконец, шипение, как можно легко догадаться — знак того, что из системы достаточно стремительно уходит хладагент, что говорит о разгерметизации. Отсюда вывод — слушайте ваш автомобиль, в том числе и «разговоры» его климатической установки.
Нежелание обслуживать кондиционер
Многие убеждены, что раз приобрели новый автомобиль, то обслуживать систему кондиционирования не нужно. Это ошибка.
Рекомендуется менять фильтры каждые 15 тыс. или 20 тыс. км пробега (в большинстве случаев это сделают специалисты во время планового техобслуживания). Откажетесь от такой замены — спровоцируете снижение скорости потока воздуха и интенсивности охлаждения.
Нужно взять за правило также мыть радиатор кондиционера. Рекомендуется также прочистить систему изнутри специальными аэрозолями, предотвращающими распространение бактерий — такие составы в изобилии предлагаются в специализированных магазинах. Если же климатическую систему время от времени не чистить, она превратится в рассадник бактерий, провоцирующих простудные заболевания.
Понимание автомобильной системы кондиционирования воздуха
Поддерживая удовлетворенность автомобильных двигателей на высоком уровне, они разработаны с системой кондиционирования воздуха. Эта система работает точно так же, как кондиционер, который мы используем в нашем доме и офисе, но источники охлаждения различаются. Система позволяет охлаждать салон автомобиля в жаркую погоду, создавая более прохладную среду для пользователей. Современные автомобили хороши тем, что они предназначены для управления холодом за счет тепла, получаемого от двигателя. То есть в холодную погоду салон двигателя будет теплым.
Ну, это тема для другого дня.
Система кондиционирования воздуха была впервые должным образом представлена компанией Packard Motor Company в Соединенных Штатах в 1939 году. Эта функция в автомобиле одновременно увеличивала скорость покупки их продукта. Сегодня эта система является общей чертой, которую должны иметь все автомобили, поскольку необходимо удобство для людей.
Сегодня мы рассмотрим определение, функции, компоненты, схему, принцип работы, а также симптомы и устранение неисправностей неисправных автомобильных систем кондиционирования воздуха.
Подробнее: Система смазки двигателя
Содержание
- 1 Что такое автомобильная система кондиционирования воздуха?
- 2 Компоненты системы автомобильного кондиционирования воздуха
- 2.1 Компрессор:
- 2.2 Конденсатор:
- 2,3 Приемник/сушилка или аккумулятор:
- 2.4 ЭВС.
- 3 Признаки или симптомы неисправной или неисправной автомобильной системы кондиционирования воздуха
- 3.
1 Слабый поток воздуха: - 3.2 Функциональность системы кондиционирования снижена:
- 3.3 Система кондиционирования воздуха сначала охлаждается, а затем быстро нагревается:
- 3.4 Получение запаха шкафчика спортзала от кондиционера вентиляция:
- 3.5 Пожалуйста, поделитесь!
- 3.
Что такое автомобильная система кондиционирования воздуха?
Автомобильная система кондиционирования воздуха представляет собой набор компонентов, которые работают вместе, чтобы охлаждать салон автомобиля. Как упоминалось ранее, автомобильная система кондиционирования воздуха работает так же, как система переменного тока, которую мы используем дома и в офисе.
Большинство людей думают, что система кондиционирования создает холодный воздух, но это совершенно неправильно. Что ж, если вы один из них, вы увидите, как это работает. С большими изменениями в автомобилях, произошедшими более 75 лет назад, система кондиционирования воздуха по-прежнему работает по тому же принципу.
Его функциональный компонент включает в себя компрессор, конденсатор и испаритель. Все это поясняется далее.
Основной функцией системы кондиционирования воздуха является охлаждение окружающей среды для обеспечения комфорта окружающих. С системой кондиционирования воздуха становится прохладнее и комфортнее, когда преобладает палящее летнее солнце. Таким образом, функция системы кондиционирования воздуха остается прежней.
Подробнее: Что такое доменная печь и доменная печь?, ее работа, компоненты и техническое обслуживание
Компоненты автомобильной системы кондиционирования воздуха
Ниже приведены компоненты автомобильной системы кондиционирования воздуха:
Компрессор:
Компрессор является одним из основных компонентов системы кондиционирования воздуха. Его функции включают повышение давления хладагента для охлаждения воздуха, определение изменений температуры внутри и снаружи автомобиля, контроль и регулирование выходной температуры и, наконец, подачу воздуха в конденсатор.
Конденсатор:
Конденсатор в системе кондиционирования воздуха автомобиля расположен перед радиатором. Он был назван мини-радиатором, так как похож на радиатор. Его функция заключается в снижении температуры и давления горячих газов, выходящих из хладагента, когда компрессор нагнетает хладагент. Другой функцией конденсатора является передача охлажденного жидкого хладагента в ресивер/осушитель или аккумулятор.
Ресивер/осушитель или аккумулятор:
Транспортное средство может использовать либо ресивер, либо аккумулятор в зависимости от его модели. Ресивер используется в автомобилях с терморасширительным клапаном, а аккумулятор — в автомобилях с дроссельной трубкой.
Ресивер предназначен для отделения газа от жидкости во избежание попадания жидкости в компрессор. Компрессоры предназначены для удержания газа, жидкости могут вызывать загрязнения, а некоторые фильтры защищают систему от загрязнений. Компрессоры удаляют влагу с помощью влагопоглотителя.
Влагопоглотители похожи на маленькие наполненные шариками пакетики, которые вы найдете в упаковке для новой электроники.
С другой стороны, аккумулятор контролирует и контролирует количество хладагента, поступающего в испаритель.
Терморасширительный клапан или диафрагма:
Терморасширительный клапан или диафрагма расположены между конденсатором и испарителем. В терморасширительном клапане используется ресивер/осушитель, а в автомобилях с дроссельными трубками используется аккумулятор. Их назначение в системе охлаждения автомобиля – следить за величиной давления и температуры системы. Они также рассчитывают количество хладагента, которое может без вреда попасть в испаритель.
Испаритель:
Испаритель расположен сразу за приборной панелью, поскольку он отвечает за охлаждение воздуха хладагентом перед его подачей в салон автомобиля. Принцип работы

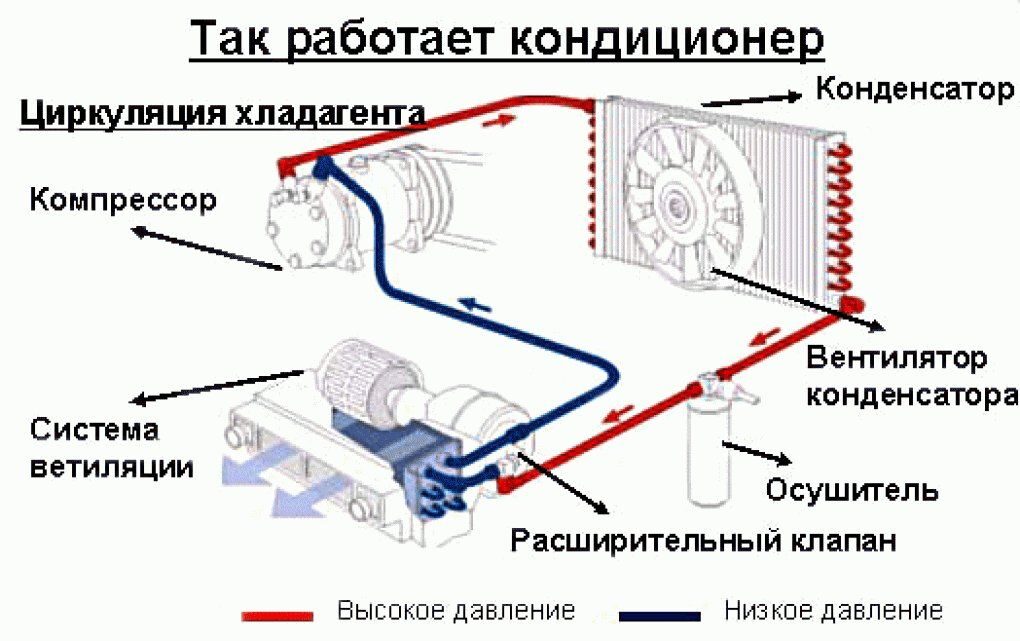

Работа автомобильной системы кондиционирования воздуха менее сложна и проста для понимания.
После объяснения компонентов вы познакомитесь с наиболее часто используемыми терминами и их функциями. Детали работают рука об руку, циркулируя вещество, известное как хладагент, через замкнутую систему высокого или низкого давления.
Хладагент, вызывающий охлаждение, превращается из газа в жидкость, а затем обратно в газ. Этот процесс является наиболее важным этапом в процессе охлаждения. Компрессор приводится в действие ремнем, приводимым в движение двигателем автомобиля. Это заставляет газообразный хладагент низкого давления сжиматься до высокого давления. Затем высокотемпературный газ направляется в конденсатор.
Конденсатор похож на автомобильный радиатор, он помогает рассеивать тепло, а также охлаждать газообразный хладагент высокого давления. При этом газ превращается в жидкость под высоким давлением. Жидкость под высоким давлением удаляет всю воду, находящуюся в ней, с помощью осушителя. Затем он перекачивается к терморегулирующему клапану.
В конструкции системы кондиционирования воздуха жидкость под высоким давлением расширяется и становится жидкостью под низким давлением.
Он поступает на сторону низкого давления петлевой системы, прежде чем попасть в испаритель. Испаритель находится в салоне автомобиля.
Опять же, жидкий хладагент низкого давления превращается в газ и проходит через испаритель, отводя тепло от салона автомобиля. Во время процесса вентилятор обдувает внешнюю часть компрессора. Он дует холодным воздухом в салон автомобиля. Газообразный хладагент низкого давления снова поступает в компрессор, чтобы процесс произошел.
Подпишитесь на нашу рассылку новостей
Узнайте больше: Понимание эффективности, истории и принципов работы дизельного двигателя
Признаки или симптомы неисправной или неисправной автомобильной системы кондиционирования воздуха
Ниже приведены симптомы и причины неисправности автомобильной системы кондиционирования воздуха:
Слабый поток воздуха:
Водители, работающие сверхурочно, испытывают слабый поток воздуха в машине, что вызвано множеством факторов. Этот симптом может привести к повреждению или смертельному повреждению системы кондиционирования.
Ниже приведены причины слабого воздушного потока:
- Перегоревший вентилятор является причиной слабого воздушного потока. Это когда вентилятор в системе не дует, из-за чего воздух не проходит эффективно.
- В сердцевине испарителя может образоваться плесень из-за остаточной влаги. Это предотвращает попадание воздуха в вентиляционные отверстия.
- Слабый поток воздуха в системе кондиционирования автомобиля возникает из-за потери шланга. Этот шланг подает воздух к блоку вентилятора, поэтому, когда он ослабнет, поток воздуха будет затруднен.
- Основной корпус, в котором находится вентилятор, имеет открывающиеся уплотнения. Это также уменьшит поток воздуха в системе. Когда это происходит, вся система скомпрометирована.
Функциональность системы кондиционирования снижена:
Вашему кондиционеру иногда будет не хватать драгоценной прохлады, что может быть вызвано несколькими причинами. При появлении симптома его следует устранить как можно скорее, иначе системе будет нанесен большой ущерб.
Ниже приведены причины этих симптомов.
- Неисправность двигателя вентилятора или резистора вентилятора.
- Если трубка или шланг для заправки хладагента расширились из-за засорения.
- Когда электрические детали, такие как предохранитель, переключатель, реле, соленоид или модуль управления, выходят из строя, возникают симптомы.
- Поврежденный или неисправный конденсатор или испаритель также является основной причиной.
- Вакуумная утечка
- Неисправность компрессора или муфты компрессора также может привести к ослаблению системы.
- Утечка фреона вызвана выходом из строя уплотнительного кольца или компонента.
Подробнее: Все, что вам нужно знать о карбюраторе
Система кондиционирования сначала охлаждается, а затем быстро нагревается:
Это вызвано различными проблемами, но вы должны проверить и исправить, чтобы сохранить система в норме. Самодельщик не сможет решить проблему, иначе вся система будет разбросана.
Ниже приведены распространенные причины такой проблемы:
- Основной причиной этой проблемы является забитый расширительный клапан. Расширительный клапан подает необходимое количество хладагента в испаритель. Если клапан заблокирован, хладагент не сможет поступать в испаритель. Засоренный клапан, а также при наличии влаги хладагент начинает замерзать.
- Неисправная муфта компрессора также является основной причиной такой проблемы. Неисправная муфта не сможет зацепиться с компрессором, что приведет к тому, что компрессор не будет поддерживать правильное давление. это приведет к горячему воздуху.
- Предохранитель, питающий систему кондиционирования, может перегореть, и система перестанет работать.
Получение запаха раздевалки тренажерного зала из вентиляционного отверстия кондиционера:
Вместо того, чтобы ощущать прохладный воздух из вентиляционного отверстия, берет на себя заказ из раздевалки спортзала, что не является прохладным. Ниже приведены распространенные причины проблемы:
- Распространенной причиной является заплесневелый корпус испарителя.
- Это также может быть вызвано грязным и старым салонным фильтром.
Подробнее: Что нужно знать о двигателях с турбонаддувом
В заключение мы подробно рассмотрели различные аспекты автомобильной системы кондиционирования воздуха. Мы дали определение, функцию, компоненты, схему, принцип работы и симптомы плохой и неисправной системы.
Надеюсь, вам понравилось чтение, если да, пожалуйста, прокомментируйте, поделитесь и порекомендуйте этот сайт другим студентам технических специальностей. Спасибо!
Как работает автомобильный кондиционер?
Советы по обслуживанию 30 мая 2017 г.
Лето – это лучшее время года, которое радует своим солнечным светом, освобождающей энергией и теплом. Канада занимает особое место на планете — она известна во всем мире своими эпическими зимами и холодными временами, но мы знаем и о фантастических летних температурах.
Но с этими жаркими и влажными временами неизбежно приходят жалобы на жару. Ведь нет ничего лучше, чем освежающий холод от новенькой машины в жаркий день.
Езда в душном стальном кузове без циркуляции воздуха может быть ужасной. В жизни мало что может сравниться с передышкой, которую мы чувствуем, входя в помещение с кондиционером. Первоначально запатентованная компанией Packard в 1939 году, система кондиционирования воздуха добавила прохлады в воздух в наших автомобилях. К 1969 году около половины всех проданных автомобилей имели кондиционер, а к 2010 году около 99% всех проданных автомобилей были люксовыми.
Автомобильный кондиционер работает для выполнения двух конкретных задач: через ступень низкого и высокого давления. Во-первых, его назначение — охлаждать воздух, поступающий в пассажирский салон, а затем удалять влагу из воздуха для повышения комфорта пассажиров. Многие автомобильные бренды фактически интегрируют кондиционер в режим разморозки — процесс, который помогает удалить влажность, которая способствует запотеванию окон.
Но как это работает?
Источник: WikiHow.

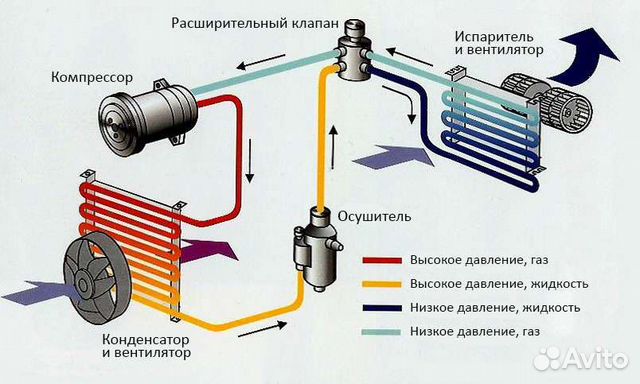

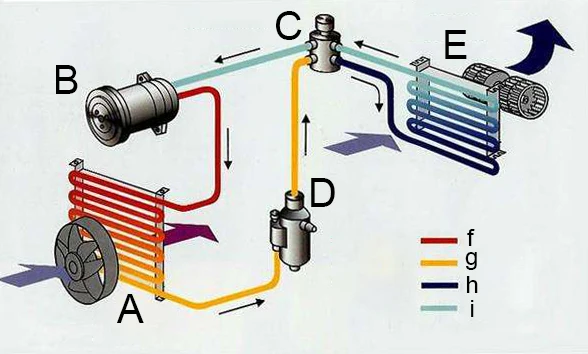

Ступень высокого давления
Автомобильные кондиционеры постоянно находятся под давлением газа, известного как хладагент. В прошлом газ, известный как R-12 , CFC-12 или его торговая марка Фреон использовался в течение десятилетий, пока не было обнаружено, что этот газ оказывает сильное воздействие на озоновый слой. Хлорфторуглерод, фреон представляет собой органическое соединение, содержащее только углерод, хлор и фтор, и было произведено в качестве имитационного заменителя метана, этана и пропана. Его производство в США было запрещено, и во всех автомобилях, произведенных после 19 года, требовалась замена под названием R-134a или HFC-134a .96.
Компрессор, по сути, представляет собой насос, приводимый в действие ременным соединением с коленчатым валом двигателя.
Ступень низкого давления
После прохождения через осушитель охлажденная жидкость проходит через расширительные трубки, где, как вы уже догадались, ей разрешено расширяться. Это первая стадия процесса низкого давления, когда хладагенту дают расслабиться, прежде чем он будет отправлен через испаритель. Этот расширительный клапан является одним из наиболее часто обслуживаемых элементов автомобильного кондиционера.
Испаритель — это место, где оживает тяжелая работа как ступени высокого давления, так и ступени низкого давления. Испаритель обычно находится под приборной панелью в салоне автомобиля. Он служит для преобразования охлажденной жидкости обратно в газ через серию катушек. Жидкость кипит хладагент до точки, где он становится газом, а затем выталкивается из испарителя в виде холодного газа.
Как часто следует обслуживать автомобильный кондиционер?
Системы кондиционирования повышают ценность вашего автомобиля, поэтому поддерживайте их в хорошем рабочем состоянии. Это так же важно, как уход за краской вашего автомобиля или выхлопной системой.
Утечка хладагента является обычным явлением, и утечка хладагента может повредить ваш компрессор и испаритель. Не говоря уже об окружающей среде. Распространенным признаком этой потенциальной проблемы является то, что ваш кондиционер не такой холодный, как обычно.
