Система охлаждения москвич 2140

Легковые автомобили «Москвич» выпускает Московский завод им. Ленинского комсомола. Он имеет ряд модификаций с кузовами типа седан и универсал. Все эти машины оборудованы мощным двигателем при сравнительно небольшом потреблении топлива, приспособлены для движения по разным дорогам, хорошо показали себя при эксплуатации в сельской местности, отличаются прочностью и выносливостью. Базовая модель «2140» является модификацией хорошо известного транспортного средства «412».

Он имеет ряд конструктивных отличий, которые по сравнению с предыдущими моделями значительно повышают безопасность движения, улучшают эксплуатационные качества, а также внешний вид и интерьер. Наиболее важными нововведениями являются дисковые тормозные механизмы передних колес; раздельный тормозной привод; усилитель тормозного привода; регулятор давления в гидроприводе тормозных механизмов задних колес; шины с улучшенным сцеплением при езде по мокрой дороге; фароочиститель-омыватель; сигнализация о выходе из строя одного из тормозных контуров и о включении стояночной тормозной системы; аварийная сигнализация; подголовники на передних сиденьях; более эффективная система охлаждения двигателя; электроприводы насосов омывателя ветрового стекла и омыватель фар; приточно-вытяжная система вентиляции кузова; закрытые подшипники задних колес и шаровые опоры стойки передней подвески, не требующие периодической смазки в эксплуатации.

Это авто может поставляться с четырехтактными карбюраторными двигателями модели 412Д мощностью 50 кВт (68 л. с.) и модели 412 мощностью 55,16 кВт (75 л. е.).

Москвич 2140 СЛ

Представляет собой модификацию «Люкс» базовой модели. Новые бамперы, черные с металлизированным кантом молдинги, наклеенные на крылья и двери, большие задние фонари выгодно отличают его от базовой модели. Задние фонари отличаются не только размером и формой, но и более совершенными светотехническими параметрами.

Применение карбюратора «Озон» и нового распределителя зажигания Р 147 обеспечивает экономичную работу двигателя. Новые шины радиального типа и уменьшенное с 4,22 до 3,89 передаточное число главной передачи также в немалой степени способствуют снижению эксплуатационного расхода топлива.

Оригинально оформлен салон. Новая панель приборов с консолью в сочетании с измененными обивкой и арматурой дверей, материалом обивки сидений, ковровым покрытием пола создают новый, современный интерьер.

Ряд контрольных приборов заменен сигнальными лампами. Изменена графика циферблатов, а сами приборы и сигнализаторы сгруппированы по зонам в соответствии с современными тенденциями.

Рулевое колесо небольшого диаметра (380 мм) имеет новое полумягкое покрытие и более чувствительный включатель звукового сигнала. Применена более совершенная система вентиляции и отопления кузова.

Передние сиденья имеют механизм бесступенчатого регулирования по углу наклона спинки и оборудованы новыми подголовниками. Электрообогрев заднего стекла повышает безопасность при эксплуатации автомобиля в холодное время года.

Имеет пятидверный кузов универсал выпускается на основе базовой модели 2140.

С дефорсированным двигателем, рассчитанным на применение бензина А-76, выпускается для эксплуатации в сельской местности при отсутствии высокооктанового бензина и тормозной жидкости с повышенной температурой кипения. На данном автомобиле дорожный просвет под передней подвеской увеличен, а передняя часть двигателя закрыта штампованным поддоном, надежно защищающим от повреждений литой алюминиевый картер двигателя и корпус масляного фильтра. Передние пружины изготовлены из более толстой проволоки, на рессорах заднего моста девять листов вместо шести. Шины имеют крупный рисунок протектора и отличаются повышенной проходимостью как по заснеженной, так и по размокшей грунтовой дороге. В тормозной системе сохранены два раздельных контура в тормозном приводе, гидровакуумный усилитель и регулятор давления. Тормозные механизмы на всех колесах барабанного типа.

Он оборудован двигателем модели 408 мощностью 36,77 кВт (50 л. е.), также рассчитанным на применение бензина А-76.

Москвич 2141 — новая базовая модель Московского завода им. Ленинского комсомола, которая значительно отличается от своих предшественников. Компоновочная схема — с передними ведущими колесами и с продольно расположенным силовым агрегатом. Он имеет современную аэродинамическую форму, что позволило снизить коэффициент лобового сопротивления до 0,35, а в случае применения спойлеров и других навесных аэродинамических элементов даже до 0,325.

Кузов автомобиля

Кузов — пятидверный, двухобъемный, типа хэтчбэк. Его размеры позволяют с комфортом разместить пять человек, а также обеспечивают достаточно большой объем как для багажа при дальних поездках, так и для крупногабаритных грузов при сложенных задних сиденьях Кузов — цельнометаллический, несущий Его элементы, образующие силовой каркас, имеют коробчатое сечение, но, с целью снижения металлоемкости, его передняя часть облегчена. Впереди ниже передних колес нет силовых элементов, кроме лонжеронов рамы передний и задний бамперы, а также брызговики, закрывающие нижние передние и задние части кузова, из поликарбоната.

Это авто может поставляться с четырехтактными карбюраторными двигателями «Москвич-331» мощностью 52,96 кВт (72 л. с.) и ВАЗ-2106 мощностью 58,84 кВт (80 л. е.). Двигатель «331» представляет собой модернизированный двигатель «412», который снабжен новой головкой цилиндров с вихревым движением горючей смеси, имеет и другие усовершенствования.

Компоновочная схема с передними ведущими колесами позволила объединить двигатель и узлы трансмиссии в компактный агрегат В результате лучше используется объем внутри кузова, снижена масса, улучшены характеристики устойчивости и управляемости.

Продольное расположение силового агрегата позволило выполнить полуоси одинаковыми по размеру, что обеспечивает достаточно большие углы поворота ведущих колес. Кроме того, при таком расположении силового агрегата упрощается ремонт двигателя , доступнее его узлы, проще и долговечнее привод переключения передач, опоры двигателя и крепления выпускной системы.

На нем принята оригинальная схема взаимного расположения двигателя и узлов трансмиссии. Двигатель смещен на 60 мм правее продольной оси. При этом ведущий и ведомый валы пятиступенчатой двухвальной коробки передач лежат не в вертикальной, а почти в горизонтальной плоскости.

Благодаря гипоидному смещению осей шестерен в главной передаче ведущий вал коробки передач проходит под правой шейкой дифференциала В свою очередь, сдвинутый вправо двигатель предельно придвинут к дифференциалу

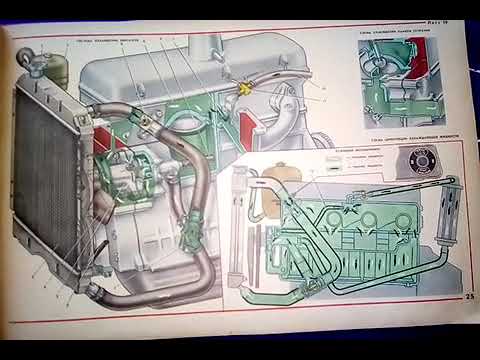

Радиатор системы охлаждения

Радиатор системы охлаждения москвича размещен слева от двигателя. Позади него в моторном отсеке установлен агрегат отопления и вентиляции. Его шум глушится щитом передней части и нанесенным на него изоляционным покрытием.

Коробка передач москвича пятиступенчатая, причем высшая передача — ускоряющая. Синхронизаторы — пальцевого типа. На автомобиле применена подвеска колес «Мак-Ферсон», с которой очень удобно компонуется реечный рулевой механизм. Для задних колес применена зависимая пружинная подвеска с продольными пластинчатыми рычагами, 11-образной соединительной балкой и поперечной реактивной тягой (тяга Пакара).

В 15 тормозной системе изменена конструкция дисковых томрозных механизмов, которые выполнены с оригинальными плавающими скобами, Скобы двухцилиндровые и их поршни с уплотнениями взаимозаменяемы с деталями модели «Москвич-2140».

При создании этого агрегата большое внимание уделено комфорту водителя и пассажиров, обеспечению их безопасности. Все органы управления и выключатели находятся в зоне досягаемости рук водителя, причем рычаги, контролирующие работу освещения, световой сигнализации, трехрежимного стеклоочистителя, омывателя стекла, вынесены на рулевую колонку. В комбинации приборов наряду с традиционными спидометром, тахометром, указателями уровня топлива и температуры охлаждающей жидкости, контрольными лампами предусмотрены вольтметр и вакуумный эконометр.

Передние сиденья с подголовниками могут перемещаться в продольном направлении, наклон их спинок регулируется. Передние и боковые задние мести оборудованы инерционными ремнями, причем дли заднею сиденья они впервые в отечественной практике имеют катушки с горизонтальным выходом ремня.

Оснащен он тремя зеркалами заднего вида: внутренним двухрежимным и наружными, причем одним с дистанционным управлением из салона.

Светотехническое оборудование полностью соответствует международным нормам. Для передних фар комбинатом ФЕР (ГДР) разработаны специальные гологенные лампы Н4. Рассеиватели фар и расположенные рядом указатели поворота гармонично сливаются с поверхностью передней части кузова. На нижнем брызговике переднего буфера предусмотрены гнезда для противотуманных фар. Задние фонари пятисекционные: указатель поворота, габаритный фонарь, стоп-сигнал, световозвращатель (катафот) и противотуманный фонарь.

Применяемая аккумуляторная батарея 6СТ-55А — нового поколения, отличается уменьшенным содержанием сурьмы (до 2,5 %) и мелкокристаллической структурой свинцового сплава пластин, что снижает темпы коррозионного разрушения электродов и увеличивает срок службы батареи примерно на треть.

Новые технические решения (применение конверта из сваренных пластиковых сепараторов, увеличение слоя электролита над пластинами) значительно снижают число операций по обслуживанию батареи; способствуют уменьшению в пять-шесть раз саморазряда.

Безукоризненная езда на автомобиле во многом зависит от качественной работы двигателя. Чтобы мотор не создавал серьезных проблем, необходимо следить за главной жидкостью автомобиля – антифризом. Данная смесь защищает двигатель от перегрева и замерзания. По истечению предусмотренного срока использования она оказывает коррозионное воздействие на металлы. По этой причине необходимо в нужные сроки выполнять замену антифриза на Москвиче 2140.

Сроки замены ОЖ в Москвиче 2140

По истечении срока действия тосола, следует выполнить его замену. При эксплуатации он стареет, концентрация становится меньше, увеличивается пенообразование. А от некачественной охлаждающей жидкости силовой агрегат страдает не меньше, чем от плохого бензина или масла. Замена антифриза в Москвиче 2140 должна регулироваться по срокам, рекомендованным автозаводом или производителем ОЖ.

Обычно замена антифриза на Москвич 2140 выполняется через каждые 60 тыс. км пробега или один раз в 2-3 года. Также охлаждающая смесь может утратить свои свойства раньше указанного срока. Водитель может самостоятельно проверить качество тосола.

Если он стал мутным или белым, значит он уже не годный. Если тосол стал рыжего или красного оттенка, в нем есть ржавчина. Такую смесь следует менять сразу. Самое страшное, когда в тосоле обнаружены хлопья, осадок, плотные образования. В такой ситуации заменить его надо срочно и проверить все детали системы охлаждения.

В систему охлаждения заливают новый тосол, его объем составляет 10 литров. Уровень охлаждающей жидкости должен быть от 0 до 10 мм ниже шва верхней и нижней половин расширительного бачка.

Инструкции по замене охлаждающей жидкости

Если в нужный срок не производится замена антифриза на Москвиче 412, двигатель может перегреться, образуется коррозия. Главное, что с силовым агрегатом может произойти серьезная поломка, которая приведет к капитальному ремонту автомобиля.

Слив антифриза с Москвича выполняется с соблюдением правил техники безопасности. Такие работы делают вдали от людей и всего живого. Антифриз для Москвича 2140, как и другие жидкости, токсичен, и несоблюдение правил безопасности приведет к серьезным травмам. При работе с тосолом надо приготовить резиновые перчатки и обувь. Для слива отработанной смеси берется определенная тара.

Пошаговый процесс слива старой жидкости и промывки системы охлаждения:

Установить Москвич на возвышенность.
Открыть капот. Открутить крышку расширительного бака, радиатора и блока цилиндров мотора.
Корпус термостата раскрутить.
Открыть кран радиатора у системы отопления.
Слить отработанную жидкость в приготовленную емкость. Ее объем должен составлять не менее 10 литров. Необходимо проверить шланги системы охлаждения на наличие трещин или других повреждений. Из — за любых повреждений, антифриз может попасть в масло.
Систему следует промыть дистиллированной водой. Потребуется около 10 литров.
Включить двигатель, работать он должен от 30 мин до одного часа, после чего слить всё. Здесь все зависит, как сильно загрязнена система охлаждения. Процедуру нужно повторить 2-3 раза, чтобы сливаемая вода была чистой.
После промывки системы охлаждения требуется закрутить пробку радиатора, блока цилиндров. Завинтить термостат, точнее его корпус.
В расширительный бачок влить новую охлаждающую жидкость. Закрутить крышку бачка.

После заполнения системы охлаждения новым антифризом, требуется завести мотор и дать поработать 15 – 20 минут. Это поможет равномерно распределить тосол по системе охлаждения и удалит пузырьки воздуха. После этого проверить уровень охлаждающей жидкости на расширительном бачке. По необходимости долить тосол до метки между Min и Max.

Отличия в замене антифриза в других моделях авто

В систему охлаждения силового агрегата Москвич 2140 заливается охлаждающая жидкость ТОСОЛ-А40 или антифриз G11. Объем составляет 10 литров вместе с печкой. ТОСОЛ заливают не реже одного раза в два года.

В Москвиче 412 замена антифриза рекомендована под маркой “Тосол — А”. Это водный раствор этиленгликоля с добавлением присадок. Двигатель на Москвиче 412 считается надежным и долговечным. Он экономичен и прост в обслуживании.

Главное при подборе жидкости придерживаться рекомендаций производителя и качества выбранного материала. Ведь антифриз, циркулируя между системой и радиатором, помогает выводу лишнего тепла. А это способствует сохранению двигателя от перегрева.

Помогите разобраться. Москвич не нагревается до рабочей температуры (на приборе показывает где то 70гр. кочегарил его минут 20 на месте) .Прибор от 2106 новый и датчик в движке тоже от 2106 новый. (всё подошло) Вообщем после 15-20 ти минутной работы трогаю патрубки от термостата и радиатор ( верхняя часть радиатора горячая, нижняя еле тёпленькая. На термостате верх кипяток, низ тоже чуууть тёплый, значит он работает, гоняет по малому кругу и ещё не открылся. Но почему машина не греется (на приборе 70) и не переходит на большой круг? На улице тепло, стоит даже картонка спереди и не фига не греется)))? ? Воздушных пробок точно нет, заливал тосол через патрубок печки.
